Устройство каркасного дома от пола до кровли

Чтобы каркасный дом прослужил вам долгие годы, необходимо строгое соблюдение технологии строительства, в частности, правильное устройство пола, внешних и внутренних стен, перекрытий и кровли. Чтобы ознакомиться с устройством каркасного дома и узнать, что скрывается под отделкой, выберите элемент и нажмите на иконку с лупой.

Кровля

Загородные каркасные дома, как правило, оборудованы скатной кровлей — летом с нее скатывается вода, а зимой не задерживается снег, что снижает риск протечки. Основой кровли являются стропила (сухая обрезная доска не менее 50х150 мм). С учетом тяжести кровельного покрытия, ветровой и снеговой нагрузки в климатических условиях Ленинградской области, шаг между стропилами делается 0.6 м. Для обеспечения тепла мансардного этажа крыша утепляется и снабжается гидро- и пароизоляцией. Контробрешетка обеспечивает вентиляцию кровельного пространства, предотвращая скапливание влаги и продлевая срок службы утеплителя.

  • 1. Кровельное покрытие
  • 2. Контробрешетка
  • 3. Гидро-ветрозащита
  • 4. Обрешетка, вентиляционный зазор
  • 5. Утеплитель плитный базальтовый
  • 6. Пароизоляция
  • 7. Стропильная нога
  • 8. Внутренняя отделка

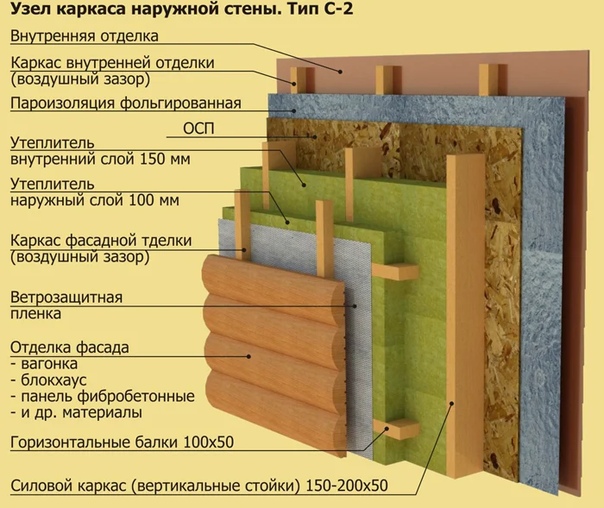

Наружная стена

Стена каркасного дома имеет сложное устройство и состоит из нескольких слоев, каждый из которых выполняет свою функцию. Из-за ее многослойности, устройство стены также называется «пирогом». Чтобы избежать нежелательного накопления влаги внутри пространства стены, ветрозащитный слой ставится с внешней стороны, а пароизоляционный — с внутренней. В наших климатических условиях, когда столбик термометра может опускаться и до минус тридцати, утеплитель рекомендуется делать толщиной от 200 мм, и никак не менее 150 мм. Для обеспечения прочности каркаса, расстояние между стойками полагается 600 мм, а каркас дополнительно укрепляется укосинами.

  • 1. Наружная отделка
  • 2. Обрешетка, вентиляционный зазор
  • 3. Ветрозащита
  • 4. Укосина
  • 5. Утеплитель плитный базальтовый
  • 6. Стойка, шаг 600 мм по осям, вентиляционный зазор, обрешетка
  • 7. Пароизоляция
  • 8. Внутренняя отделка

Внутренняя перегородка

Внутри дома нет необходимости в дополнительном утеплении стен, и утеплитель во внутренней перегородке играет роль звукоизоляции. Чем толще стена, тем лучше звукоизоляция — но внутренние перегородки не требуется делать такой же толщины, как внешние стены. В наших домах мы монтируем перегородки толщиной 100 мм или более. Пароизоляция препятствует скапливанию конденсата в слое утеплителя.

  • 1. Внутренняя отделка
  • 2. Обрешетка, вентиляционный зазор
  • 3. Пароизоляция
  • 4. Утеплитель плитный базальтовый
  • 5. Стойка, шаг 600 мм по осям
  • 6. Пароизоляция
  • 7. Внутренняя отделка

Пол

В случае использования свайно-винтового фундамента, пол защищает внутренние помещения дома от холода и влаги во внешней среде, поэтому его устройство похоже на устройство стен. В «пироге» пола обязателен гидрозащитный слой с внешней стороны. В отличие от стен, пол каркасного дома испытывает меньшую нагрузку, поэтому дополнительное укрепление пола не требуется. В наших домах лаги пола изготовляются из сухой обрезной доски не менее 50х150 мм.

  • 1. Настил пола
  • 2. Обрешетка, вентиляционный зазор
  • 3. Пароизоляция
  • 4. Утеплитель плитный базальтовый
  • 5. Лаги пола, шаг 600 мм по осям
  • 6. Гидрозащита, экструзионный пенополистирол
  • 7. Черновой пол

Перекрытие

Устройство «пирога» перекрытия двухэтажного загородного дома близко к устройству пола цокольного этажа. Межэтажное перекрытие выполняет в большей степени звукоизолирующую роль и не требует гидрозащитного слоя. Пароизоляционный слой и вентиляционный промежуток препятствуют скапливанию влаги в утеплителе и продлевают срок его службы.

  • 1. Настил пола
  • 2. Обрешетка, вентиляционный зазор
  • 3. Пароизоляция
  • 4. Утеплитель плитный базальтовый
  • 5. Межэтажная балка, шаг 600 мм по осям
  • 6. Пароизоляция
  • 7. Обрешетка, вентиляционный зазор
  • 8. Внутренняя отделка

Пирог стены каркасного дома – собираем сами свое жилье

Пирог стены каркасного дома представляет собой многослойную конструкцию, но ее особенности известны разве что профессионалам. А мы с вами попробуем освоить такую технологию самостоятельно.

Устройство каркасных стен

Такие стены нашли свое широчайшее распространение в каркасном строительстве, и, как уже стало понятно, состоят они из нескольких слоев. Какими материалами следует запастись, если желаете отдать предпочтение именно этому типу строительства? И в каком же порядке расположены все компоненты? Начнем изучать устройство по порядку. Само собой разумеется, что без каркаса не обойтись, ведь именно такая схема и дала название данной технологии. Кроме того, нам понадобится пароизоляция, обрешетки (вертикальная и горизонтальная), отделочные материалы, плита ОСП, а также минеральный утеплитель, вполне подойдут маты, минвата и т. д. Теперь составим из этого всего правильный пирог.

Устройство многослойных стен каркасного дома выглядит следующим образом. В качестве скелета, естественно, выступает сам каркас, сделанный из бруса, между стойками которого располагается слой утеплителя. Далее, если двигаться по направлению наружу, идет пятнадцатимиллиметровая плита ОСП, потом оба вида обрешетки, между которыми помещен слой мембраны, выполняющий роль ветроизоляции, а затем и непосредственно наружный обшивочный материал. Схема внутренней отделки имеет устройство несколько проще – пароизоляция и обшивка. Чтобы в помещении не застаивался воздух, там должна быть принудительная вентиляция, так как ОСП панели плохо его пропускают.

Особенности каркасного строительства

В этом пункте рассмотрим, на что важно обратить внимание при выборе конструкции каркасного дома. Очень важно учитывать назначение здания – будет ли оно жилым или же использоваться только в качестве дачи. Это непосредственно влияет на оптимальную толщину стен каркасного дома. А именно, если речь идет о летнем загородном доме, то можно немного сэкономить на стойках и взять их меньшего сечения, чем для круглогодичного жилого помещения. Да и опять-таки для дачного варианта можно использовать более дешевые обшивочные материалы, ведь и к внешнему виду здания в этом случае будут предъявляться менее серьезные требования.

Правильный выбор утеплителя и пароизолятора во многом зависит от региона, в котором собираетесь строиться, вернее, от его климата. Так, если это северная часть страны, то, конечно же, акценты следует расставить на энергосбережении, конструкция будет содержать оба слоя в достаточном количестве. Но когда за окном преимущественно жара и повышенная влажность, тогда не помешает дополнительный слой пароизоляции с наружной стороны утеплителя, а вот в холодных регионах такое устройство пирога стен противопоказано.

Каркасная конструкция – достоинства и недостатки такого жилья

Прежде чем рассматривать непосредственное возведение правильного пирога стен каркасного дома, нужно немного поговорить о достоинствах и, естественно, недостатках такого типа строительства. Главный плюс возведения таких домов – скорость, схема собирается всего за несколько месяцев. А все благодаря отсутствию усадки, вам не нужно будет выжидать, пока стены примут свое окончательное положение и только после этого приступать к следующим этапам.

Кроме того, приведенный метод относительно недорог. Также благодаря современным материалам можно буквально за считаные месяцы воплотить в жизнь любую фантазию, при этом устройство дома будет достаточно надежным и прочным. Теперь к недостаткам. Безусловно, на сегодняшний день существует масса специальных средств для противопожарной обработки древесины, но тем не менее такие дома имеют относительно небольшую огнеустойчивость. Да к тому же велика вероятность, что в полостях стен заведутся грызуны либо насекомые, поэтому не забываем проводить все необходимые мероприятия по борьбе с этими вредителями.

Строим сами – схема возведения каркасного дома

Ознакомившись со схемой и особенностями возведения стен каркасного дома, следует уже перейти непосредственно к практической части. Тут вам предстоит выбор – либо довериться профессионалам, либо взяться за работу самим, но придется тщательно подбирать материалы, а это потребует дополнительного изучения рынка, чтобы не наткнуться на плохой товар.

Как построить каркасный дом своими руками — пошаговая схема

Шаг 1: Подготовительный этап

В первую очередь следует определиться с количеством строительного материала. Для этого рисуется схема устройства стен, проводятся необходимые замеры и расчеты. Не лишним окажется предусмотрительность и в вопросе инструментария, дабы потом в процессе работы не возникали лишние отвлекающие факторы. Итак, нам понадобится дрель, шуруповерт, отвес, уровень, строительная линейка, угольник, молоток, вполне возможно, пригодятся также электролобзик и ножницы по металлу. Кроме того, не забываем приобрести и специальные антисептические средства, которыми следует обработать все деревянные элементы, чтобы придать им огнеупорные свойства и защитить от термитов.

Шаг 2: Конструкция каркаса

Уже было сказано, что толщина стен каркасного дома во многом зависит от назначения здания, и на нее влияет сечение стоек. Поэтому площадь опор для жилого помещения должна быть не менее 50 см2. В первую очередь идет монтаж нижней обвязки на гидроизоляцию фундамента, а затем уже в ее пазы устанавливаются лаги. Естественно, все углы должны быть прямыми, также выравнивается и горизонталь. Для дальнейшего упрощения работ рекомендуется выдерживать расстояние между лагами равное толщине утеплителя. Затем, тщательно обработав все элементы антисептическими средствами, можно установить угловые стойки и закрепить их верхней обвязкой, и только после этого монтировать промежуточные брусья.

Обязательно проверяйте на каждом этапе, выдерживается ли горизонталь и вертикаль, ведь от этого зависит результат.

Шаг 3: Обработка углов и монтаж верхнего перекрытия

Следующим этапом при возведении правильного «пирога» стен каркасного дома является тщательная обработка всех углов, в том числе и оконных, а также дверных проемов. Закрепляем их специальными металлическими уголками, которые фиксируются при помощи шурупов. Далее производится устройство лаг перекрытия, технология аналогична монтажу напольных элементов, только в этом случае их длина должна быть несколько больше. Все стойки следует укрепить с помощью укосин.

Шаг 4: Наружная отделка

В первом пункте уже упоминалось, что в состав стен каркасных домов обязательно входит и теплоизоляционный материал, например, минеральная вата, хотя в принципе, можно выбрать и иной утеплитель. Итак, чтобы в вашем доме было достаточно тепло даже суровой зимой, обязательно закрепите слой теплоизоляционного материала между стойками каркаса. Далее идет монтаж гидроизоляции. Следите, чтобы каждый последующий слой перекрывал предыдущий, при этом производим укладку по направлению снизу вверх. Желательно набить поверх нее тонкие брусочки, с помощью которых образуется вентиляционный зазор. И в завершение укладываем слой наружного отделочного материала.

Шаг 5: Внутренние работы

Конструкция внутренней стороны стен каркасного дома состоит из меньшего количества слоев – только из пароизоляции и непосредственно отделочного материала. В качестве последнего выступает гипсокартон, фанера, ДСП. Если помещение будет жилым, то обязательно обращайте внимание, не вреден ли состав отделочного материала для здоровья, ведь некоторые виды ДСП ядовиты и непригодны для подобного использования.


Оцените статью: Поделитесь с друзьями!

Стены каркасного дома: устройство и технология возведения

Оглавление:
Стены каркасного дома: устройство и основные элементы
Конструкция стены каркасного дома: последовательность сборки

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом stroisovety. org мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома.
    Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях звукоизоляции.
  2. Внутренняя обшивка. Это ОСБ плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы утеплитель не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен каркасного дома. В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это вентилируемый фасад, но иногда в процессе отделки каркасных строений используется и штукатурка, которая обходится несколько дешевле, но по трудозатратам она сложнее.

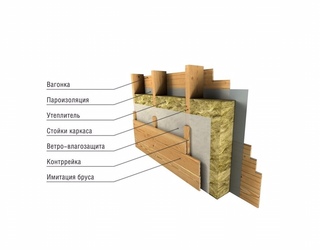

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

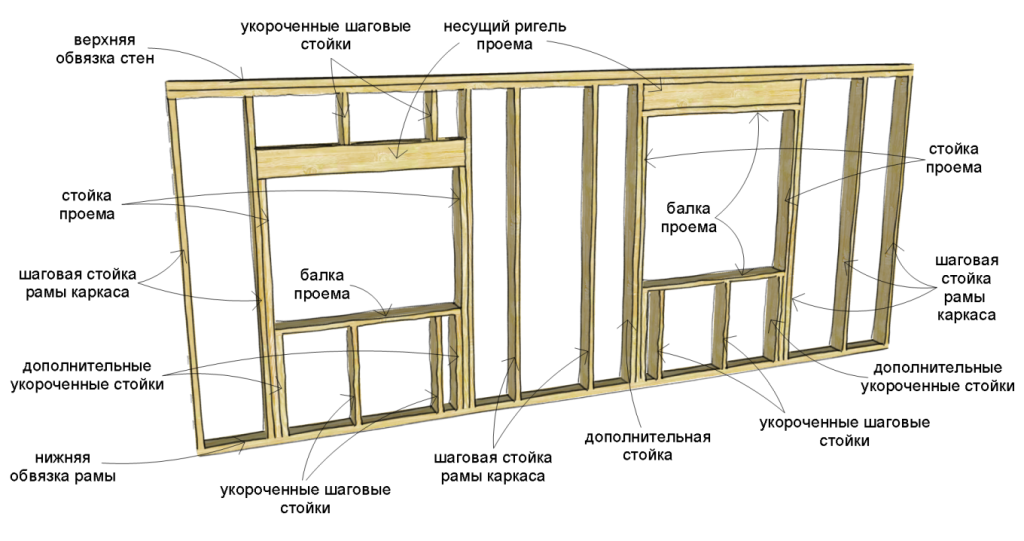

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны.

Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

Устройство и возведение стен в каркасном доме

Стены домов каркасного типа, устроены как своеобразный «слоеный пирог», с начинкой из нескольких видов различных строительных материалов. Правильный подбор его составляющих и строгое следование строительным технологиям – гарант надежности, долговечности, звуко и холодо непроницаемости сооружения.

Устройство «сэндвича» стен в здании на основе каркаса

Стена «каркасника», изготовленная по правильной технологии включает: каркас, утеплитель, изоляционные мембраны, внутреннюю и наружную облицовку стен.

Такой «сэндвич» обеспечивает коттеджу следующие преимущества:

  • Сравнительно небольшой вес конструкции позволяет избежать ненужных трат на возведение мощного фундамента.
  • Высокая скорость возведения – достаточно всего нескольких недель для установки и обшивки каркаса..
  • «Каркасник» не подвержен усадке – приступать к отделке стен можно сразу после их возведения..
  • Экономия на аренде специальной технологии и инструмента – все элементы каркаса легкие и компактные, благодаря чему строительные работы могут выполняться своими силами бригадой из нескольких человек.
  • Отличная сейсмоустойчивость — отсутствие капитальных, жестких соединение между отдельными элементами, делает их устойчивыми к внешним воздействиям.
  •  В «пироге» каркасных стен можно спрятать все коммуникации, тем самым повысив привлекательность интерьера.
  • Отличные звуко и теплоизоляционные характеристики, позволяющие использовать каркасную технологию даже в регионах с суровыми климатическими условиями.

В числе недостатков каркасников можно назвать высокую пожароопасность и восприимчивость к негативным факторам среды. Однако, в настоящее время на строительном рынке можно без труда отыскать различные пропитки и составы, призванные повысить огнестойкие свойства материалов, защитить их от воздействия влаги, плесени и грибка.

Разнообразны технологии установки стен в «каркаснике»:

  1. «Платформа» — монтаж стен выполняется поверх чернового пола на цокольном перекрытии первого этажа.
  2. «Сухой монтаж» — каркас стеновой конструкции устанавливается на лежни. Они кладутся на цокольное перекрытие и к нему потом крепятся доски чернового пола.
  3. Монтаж стен на бетонный фундамент – крепление лежней осуществляется непосредственно к ленте основания. Для выполнения работ используются специальные разжимные анкер-болты.

Правильная стена дома каркасного типа

«Пирог» стеновых конструкций каркасного дома может различаться, его состав выбирает заказчик, в зависимости от финансовых возможностей, внешних условий а так же нагрузок, которым будет подвергаться здание в процессе эксплуатации.

В том случае, если при возведении здания соблюдается классическая канадская технология и используются высококачественные материалы, в будущем жильцы имеют возможность значительно сэкономить на оплате коммунальных услуг.

Естественно, что толщина стен коттеджа, предназначенного для круглогодичного проживания, будет в два-три раза больше, чем аналогичные параметры летних и дачных домиков.

Элементы, составляющие стену каркасного строения

Прежде чем приступать к строительству, нужно потратить время на разработку проектной документации и составления чертежей. Каркасную стену необходимо изобразить в разрезе. Чтобы избежать возможных ошибок, нужно еще в процессе проектирования определиться со следующим:

  1. Какими будут габариты и внешний вид стены;
  2. Как будет выполняться соединение между собой стен, основания пола и крыши;
  3. Выбрать место расположения оконных и дверных проёмов;
  4. Составить схему слоев «сэндвича», с указанием их толщины.

Слои стены здания на каркасной основе состоят из:

  • Фасадная обшивка – ее толщина может варьироваться от нескольких миллиметров до нескольких сантиметров;
  • Вентзазор между фасадной обшивкой и утеплителем — для свободного перемещения воздуха зазор должен составлять 30-50 миллиметров;
  • Утеплитель и мембранная защита – именно теплоизоляционные материалы определяют толщину стеновых конструкций. Ширина утеплителя выбирается исходя из назначения дома (сезонное или круглогодичное проживание) и климата региона, в котором ведется строительство. Толщина теплоизоляционных материалов может составлять 50-250 миллиметров.
  • Внутренняя стеновая обшивка — чаще всего для этих целей используется фанера, панели МДФ или гипсокартон.

Таким образом, у нас получается многослойный «пирог» наружных стен с высокими теплоизоляционными и прочностными характеристиками.

Используемые материалы (состав стен)

Пожалуй, самым важным слоем стенового пирога является утеплитель, от его выбора зависят эксплуатационные характеристики будущего дома. В качестве утеплителя при строительстве каркасного коттеджа могут применяться:

  • Пенопласт – один из самых дешевых изоляторов. Его отличает повышенная хрупкость и горючесть. Кроме того, пенопласт может быть поврежден грызунами.
  • Минеральная вата – популярный теплоизоляционный минерал, преимуществами которого является экологичность, долговечность, простота использования и высокая энергоэффективность.
  • Эковата и пенополиуретан – относятся к долговечным и дорогостоящим изоляторам, которые обеспечивают зданию превосходные теплоизоляционные характеристики.

Для пароизоляции могут использоваться специальные мембраны и фолгированные, рулонные материалы. Современный строительный рынок способен предложить частным застройщиком огромный выбор товаров для внутренней и внешней обшивки.

Материалы для внешней обшивки:

  • Виниловый сайдинг – не подвержен гниению, отличается длительным сроком службы, простой и удобством ухода.
  • Сайдинг из металлических сплавов – обладает привлекательным внешним видом, отличается долгим сроком службы, устойчив к воздействию негативных внешних факторов.
  • Блокхаус и вагонка – натуральный и экологичный материал, без применения специальных пропиток деревянная доска разбухает и рассыхается.

Искусственный камень, керамогранит, штукатурка – атмосфероустойчивые материалы. Поверхности, зашитые ими, имеют очень эстетичный внешний вид. Внутренняя отделка коттеджа выполняется вагонкой, гипсокартоном, древоволокнистыми плитами. В современном строительстве для внутренней отделки используют новые инновационные материалы и модернизированные, давно известные и используемые:

  • OSB плиты – производят из древесной стружки, несколько слоёв которой прессуют и склеивают между собой. Влагостойкий, пластичный материал, с которым легко работать.
  • ЦСП плиты – комбинация из древесной стружки и цементной смеси. Цемент для ЦСП используют только высоких марок.
  • ДВП – жёсткая плита, спрессованная из волокон древесины.
  • Фанера — представляет собой долговечный и удобный в использовании материал.

Каркас быстровозводимых зданий может возводиться не только из деревянных брусьев, но и из металлических профилей. Применение инновационных технологий позволяет выполнять крепление без использования сварочного аппарата.

Легкие стальные тонкостенные конструкции (ЛСТК) — профили и листы из высокопрочной оцинкованной стали. Позволяют в кратчайшие сроки возводить надежные здания «на века».

Перегородки каркасного дома

Межкомнатные перегородки позволяют зонировать пространство дома, удовлетворяя потребности жильцов. Кроме того, они обеспечивают:

  • Звукоизоляцию помещений;
  • Теплоизоляцию помещений.

Для этого в конструкцию межкомнатных перегородок укладывается утепляющая прослойка. Используют минеральную вату, пеноизол, пенопласт. Обязательно нужно учесть следующие детали:

  1. 90 мм гвоздями укрепляют стыки несущих стен и пола. Для скрепления лаги и каркасной стойки понадобится три гвоздя.
  2. Чтобы скрепить с полом внутреннюю перегородку, достаточно одного 90 мм гвоздя.
  3. Чтобы скрепить фронтальные и боковые стены, используют дополнительную стойку. Её прибивают перпендикулярно углу стыка стен.
  4. Для последующего обустройства теплоизоляции на стыках стен на крайнюю стойку каркаса прибиваются еще одна или две доски под углом в 90 градусов к стойке.

Наружная обшивка стен каркасника

Должна не только поддерживать жёсткость здания и обеспечивать его устойчивость, но и на протяжении долгих лет сохранять первоначальные эксплуатационные характеристики и привлекательный вид.

  1. Между обшивкой и каркасом необходимо оставить зазор не менее 3 мм.
  2. Стыки обшивочного листа располагаются строго по центру бруса.
  3. Фасадные материалы крепятся саморезами длиной не менее 50 мм.
  4. Шаг фиксации обшивочных листов составляет 15 см на внешнем крае и не более 30 см в центре.

Чтобы защитить утеплитель от влаги, на наружную обшивку размещают гидро и ветрозащитную мембрану. Она препятствует проникновению внутрь каркасного «пирога» наружной влаги и не даёт утеплителю впитывать пар.

Благодаря минимальным показателям воздухопроницаемости мембраны отлично справляются с ветрозащитными функциями. Влагозащитная плёнка скручена в рулон и укладывается на обшивку внахлест, без зазоров. Крепится с помощью строительного степлера. Места соединений проклеиваются перфорированной лентой или скотчем.

Утеплителем обычно служит минеральная вата и её разновидности. Кроме теплозащитных свойств она обеспечивает еще и неплохую звукоизоляцию. Работать с минеральной ватой можно только со средствами индивидуальной защиты. Утеплитель плотно укладывается в ячейки, образованные стойками каркаса.

От пара, проникающего изнутри помещения, утеплитель защищает плотная полиэтиленовая плёнка. Слой пароизоляции степлером закрепляют на каркасе. Места стыков обязательно проклеиваются и герметизируются.

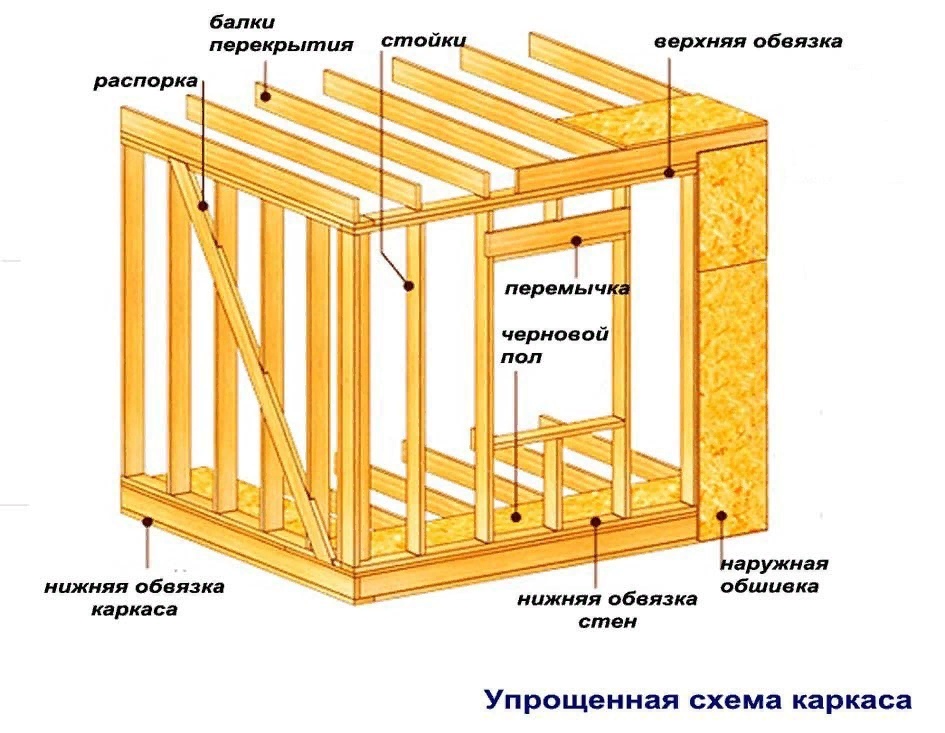

Как идеально собрать стену – основные узлы

Возведение каркасной постройки часто сравнивают с игрушечным конструктором. По схеме, из подготовленных заранее элементов, возводится постройка. Качество основных узлов «каркасника» определяет качество всего сооружения.

Нижняя обвязка – алгоритм сборки узлов

Перед работами по нижней обвязке нужно гидроизолировать фундамент. Это делается с помощью рубероида или битумной мастики. Лежни с нижней обвязкой должны иметь надёжное соединение – этим определяется надёжность всего строения.

Нижняя обвязка «каркасника» – деревянная рама из бруса. Она может укладываться непосредственно на сваи фундамента, но лучше, когда между основанием и обвязкой есть промежуточный слой. Промежуточным слоем выступают лежни. Это слой досок, который сглаживает дефекты заливки фундамента.

К основанию лежни крепятся анкерами. Под них сверлятся отверстия заданной глубины. Для коттеджей с высотой до 3-х метров, анкер заглубляется в бетон не менее чем на 20 см. Для надежности, ещё на стадии заливки фундамента, бетонируют металлические шпильки, предназначенные под анкера.

Узлы каркасных стен

Сразу над нижней обвязкой вертикально устанавливают каркасные стойки. Они крепятся обычными гвоздями. При самостоятельном строительстве «каркасника», конструктив можно фиксировать металлическими уголками и пластинами.

Опытные строители для стыков используют метод частичной врезки, который позволяет свести к минимуму возможные подвижки при высыхании досок и пиломатериала.

Для дополнительной фиксации вертикальных стоек выполняется установка укосин. Они могут быть временными и постоянными. Есть элементы, которые монтируются лишь на небольшой период, для их крепежа используются обычные металлические гвозди. Укосины монтируются снаружи каркаса, благодаря чему после завершения строительства они легко демонтируются.

Верхняя обвязка – алгоритм сборки узлов

Вертикальные стойки приколачиваются к обвязке над фундаментом, после прикрепляется ригель, следом укосины. Теперь можно приступать к монтажу верхней обвязки. Она делается на вертикальные опорные стойки каркаса.

Верхнюю обвязку можно сделать дважды для максимально прочного соединения. Там, где нагрузка сосредоточена более всего, должно выполняться усиление каркаса. Это можно сделать с помощью стальных опор или скреплением нескольких деревянных стоек.

Обрешетка каркаса.

Для достижения требуемой толщины утеплителя потребуется сборка обрешетки. Она может располагаться как с внутренней, так и с наружной стороны каркаса, при этом направление обрешетки (вертикальное или горизонтальное) выбирается строителем самостоятельно.

При монтаже обрешетке не стоит забывать про вентиляционный зазор, который обеспечивает естественную вентиляцию пространства между утеплителем и наружной обшивкой. Вентзазор монтируется из реек толщиной 19-23 миллиметров.

Технология устройства и возведения стен

Конструктивные элементы и порядок их сборки зависят от используемой технологии. Классикой считается канадский способ каркасного строительства, его называют рамочно-каркасной сборкой.

Ее особенностью является тот факт, что  все основные элементы здания – каркас, балки и фермы производятся в заводских условиях и доставляются на строительную площадку в виде отдельных элементов.   Для  наружной обшивки используются листы OSB.

В основе финского каркаса лежит  сухая строганная доска стандартного размера: 195х45 мм — для наружных стен, для внутренних несущих стен – 145х145,  для межкомнатных перегородок – 95*45. В скандинавских странах не используются пиломатериалы естественной влажности, СИП-панели и ОСБ панели.  В качестве утеплителя используется минеральная или базальтовая вата.

Коттеджи, которые собираются по немецкой технологии, также получили название щитовых.  Их отличие заключается в том, что домокомплект полностью изготавливается на заводе, после чего доставляется на строительную площадку в виде отдельных плит с утеплителем.  Для сборки каркаса в Германии применяется клееный брус, изготовленный из калиброванной и высушенной древесины хвойных пород деревьев.

Американские каркасные дома также  собираются из модулей высокой степени заводской готовности. В среднем на возведение такого коттеджа достаточно всего несколько дней. Отличительной чертой американской технологии  может считаться то, что она применяется для массовой застройки – каркасники отстраиваются небольшими поселками специализированные компаниями.

Вопросы и ответы

  • 1. Можно ли обойтись без нижней обвязки при использовании бетонного фундамента и крепить стены сразу на гидроизоляцию основания?

Данный вариант сборки каркаса жилого дома возможен. Однако, здесь важно понимать, что использование обвязки имеет  целый ряд преимуществ. В частности, позволяет выполнять крепление укосов, ригелей и других элементов каркаса силами одного-двух человек.

  • 2. Как рассчитывается утеплитель для каркасных домов, возводимых по скандинавской технологии?

В Финляндии, Норвегии и в других североевропейских странах применяется стандартное решение, предусматривающее перекрестное утепление по схеме 50+150 мм. Чтобы снизить  возможное влияние воздушной конвекции два слоя утеплителя по 100 мм можно разделить слоем бумаги.  В некоторых регионах толщина утеплителя достигает 350 мм. Для расчета экономической целесообразности толщины стен используются специальные программы, например, U-wert.

  • 3. Чем лучше всего крепить стойки и нижнюю обвязку: гвоздями, металлическими уголками или в паз?

Проще всего выполнять крепление на гвозди. Три гвоздя уйдет на крепление первой и последней стойки к обвязке, и по два гвоздя на поперечные крепления проёмов.

  • 4. Возможно ли использование в качестве плит ветрозащиты специальный регипс типа Gyproc GTS?

В России этот материал пока еще не получил широкое распространение, тогда как в Европе «Gyproc GU 9»  широко применяется в качестве ветрозащитных плит.  Однако отметим, что для дополнительной защиты угловые стыки стен могут проклеиваться изоляционными мембранами.

Устройство каркасного дома: кровельный материал

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

После того, как Вы возвели каркас, необходимо заняться кровлей дома. Какие материалы лучше использовать для данной цели, поможет данная статья.

Утепление крыши

Обязательно надо утеплить крышу. Для этого изнутри между стропилами нужно уложить плиты утеплителя, поверх закрепить пароизоляционную мембрану.

Между стропильными ногами, для фиксации «пирога» только останется закрепить металлические профили, а после зашить все гипсокартоном и сделать внутреннюю отделку.

Устройство стен и пола каркасного дома

Устройство стены каркасного дома состоит из нескольких этапов. Надо зашить стены OSB-плитой, сделать внешнюю отделку, утеплить стены изнутри, сделать внутреннюю отделку.

Сколько понадобиться материалов для стен дома зависит от многих параметров, в частности от того какого типа Вы решили построить дом. Общепринято разделять каркасные дома на 2 типа — летний и зимний каркасный дом. Последний еще можно назвать каркасный дом для постоянного проживания — это более технологичная конструкция, включающая применение современных эффективных материалов с изоляционными свойствами.

Однако, строительными нормативами предусматривается несколько типовых конструкций каркасных сооружений, которые описаны здесь, различаемых по устройству балок, перемычек, типу кровли и другим особенностям конструктивных элементов.

Наружная обшивка каркасного дома

Можно сразу обшить снаружи стены. Для обшивки каркасного дома снаружи часто используется OSB-плита. Ее фиксируют по всей площади на стойки каркаса саморезами с шагом от 10 до 30 сантиметров. Шаг в 10 сантиметров выдерживают при креплении плит у наружных краев, шаг в 15 сантиметров в местах, где плиты стыкуются между собой.

При обшивке наружной каркасного дома, тридцатиметровые расстояния между саморезами делают в том случае, когда крепление производится на промежуточных участках. Нижнюю и верхнюю обвязку обязательно закрывают.

Между листами OSB оставляйте зазор в 3-5 см. Саморез или гвоздь должны входить в вертикальную стойку не менее чем на пять сантиметров.

Проемы под окна и двери потом всегда можно вырезать с внутренней стороны.

Поверх плит при помощи двухсторонней клейкой ленты крепится супердиффузионная мембрана. Она нужна для гидроизоляции стен и защиты от продувания. Поверх мембраны монтируется финишное покрытие — сайдинг, вагонка и. т.д.

Устройство пола в каркасном доме

Устройство пола каркасного дома можно сделать следующим образом:

  1. На опорные лаги, уложенные между брусьями нижней обвязки, монтируется фанера или та же OSB-плита, толщиной от 12 до 15 миллиметров
  2. Поверх настила укладывается диффузионная мембрана для изоляции помещения от проникновения влаги и задувания ветра
  3. На мембрану крепятся дополнительные лаги и фиксируются анкерами к плите. Верхние лаги можно расположить перпендикулярно нижним
  4. В пространство между лагами укладываются плиты утеплителя. Вообще процесс устройства пола практически тот же, что при устройстве стен
  5. Поверх утеплителя обязательно укладывается пароизоляционная мембрана
  6. Предпоследний этап — монтаж фанеры поверх лаг при помощи саморезов. Толщина фанеры должна быть не меньше 18 миллиметров, а лучше 21
  7. Монтаж напольного покрытия. Его тип зависит от ваших предпочтений и оставшихся финансов. Бюджетным вариантом будет ламинат и линолеум, дороже обойдется паркет, потом массив и т.д

Утепление стен изнутри

Процесс утепления прост. В пространство между вертикальными стойками укладываются плиты утеплителя. Поверх плит стелется пароизоляционная мембрана. Далее монтируется гипсокартон и производится дальнейшая отделка по вашему усмотрению.

Сейчас существует много материалов для утепления дома как снаружи, так и внутри. Утеплитель для каркасного дома своими руками не трудно сделать. Только именно от того, какой утеплитель Вы выберете будет зависеть энергосберегающие характеристики здания.

Осуществить утепление можно эковатой. Прежде чем начать утепление данным материалом, рекомендуем ознакомиться с его недостатками, которые описаны в данной статье.

Если утепление происходит снаружи, то можно использовать пенопласт. Как утеплить стены этим материалом Вы можете прочитать тут. Но данный материал не рекомендуется использовать в качестве утеплителя домов на деревянной основе.

Толщина стен каркасного дома

Толщина стен каркасного дома всегда разная и зависит от многих факторов. Считается, что для ощущения тепла в каркасном доме достаточно толщины стен в 20-22 сантиметра.

Устройство потолка

Потолочный «пирог» похож на напольный. В каркасном доме оформить потолок можно следующим образом:

  1. При помощи двухсторонней клейкой ленты надо зафиксировать пароизоляционную мембрану на балках перекрытия со стороны помещения
  2. Поверх пароизоляции смонтировать OSB-плиты, толщиной 9 миллиметров, прикрепив их к балкам перекрытия при помощи саморезов
  3. Переместится на чердак, и продолжить работы. В пространство между перекрытиями уложить утеплитель, поверх него уложить влагозащитную мембрану
  4. Перпендикулярно балкам установить лаги
  5. На лаги уложить OSB-плиту или фанеру, толщиной 9-12 миллиметров
  6. Сделать внутреннюю отделку потолка, к примеру, зашить его вагонкой

Остается дело за малым — установить стеклопакеты, двери, убрать мусор, осуществить дополнительные внутренние работы радоваться жизни! Жить в новом доме можно тот час, после его возведения.

Видео об устройстве каркасного дома своими руками

Устройство стен каркасного дома – АРТМЕТАЛЛ УКРАИНА

Несмотря на то, что строительство канадских домов с каждым годом набирает обороты, далеко не каждый заказчик имеет представление о том, из чего же сделаны стены его дома.

В этой статье мы разберемся, как же устроены внутренние и наружные стены каркасного дома.

Главный принцип каркасного строительства – создание легкой и прочной конструкции, которая сочетает в себе высокие термоизолирующие свойства, низкую цену и простоту монтажа. И что немаловажно, дом строится очень быстро. Например, одноэтажный каркасный дом площадью 90 м2 может быть полностью построен всего лишь за 2-3 недели!

Постройка каркасного дома: конструкция внешней стены

1.      Каркас
В классическом виде стена каркасного дома является многослойной. В ее  основе – каркас из сухого бруса. Сечение бруса — 100х100 мм, возможен вариант 100х150 мм для северных районов.

Важно! Влажность бруса должна быть не больше 15%!

Помимо деревянного, очень часто используется металлический каркас. Такой каркас позволяет построить не только одноэтажный каркасный дом, но и  двух или трехэтажные дома. Выбор каркаса зависит от климатических условий местности и цены. Так, например, в Украине при строительстве канадских домов чаще всего используют металлический профиль.

2.     Утеплитель
Внутренняя полость между стойками заполняется утеплителем. Обычно для этого используют базальтовую вату плотностью примерно 30 кг/м3.

3.     Слой OSB
Наружную стену дома зашивают плитой OSB толщиной 15 мм.

4.     Еще один слой базальтовой ваты
Толщина ваты  50 мм и плотность не менее 100 кг/м3. Такая твердая вата меньше поглощает влагу и не подвержена воздействию окружающей среды.

5.     Первый ряд обрешетки
Важно! Направление обрешетки должно быть параллельно земле.

6.     Паропропускающая защитная мембрана

7.     Второй ряд обрешетки
Второй ряд обрешетки обязательно должен быть перпендикулярен первому. Это необходимо для обеспечения вентилируемого зазора между наружной поверхностью мембраны и декоративной обшивкой. В этом случае конденсат будет сразу испаряться, а утеплитель не отсыреет.

8. Декоративная обшивка.

9. Пароизолирующая мембрана.

10. Металлический каркас для крепления гипсокартона.

11. Гипсокартон.

Между мембраной и обшивкой можно пропустить коммуникации.

Постройка каркасного дома: конструкция внутренней стены

Внутренние перегородки каркасного дома также выполнены из металлического или деревянного каркаса (1). Между стойками каркаса закладывается утеплитель(2), после чего с обеих сторон стены устанавливается пароизолирующая мембрана (3). Поверх мембраны можно монтировать гипсокартон (4) и выполнять чистовую отделку.

NAUKADOMA.RU — Каркаснные дома, технологии каркасного строительства

Особенности каркасных домов

Каркасно-рамочная конструкция стен

Конструкция любого легкого каркасного дома состоит из нескольких ключевых элементов — несущего каркаса, утеплителя закладываемого внутрь, а так же наружной и внутренней обшивки с дополнительными слоями.

Каркасная технология имеет внушительный перечень преимуществ. Каркасные дома имеют минимальную толщину стен по сравнению с любой другой технологией и соответственно лучшее соотношение площади застройки к полезной площади помещений.

Дома построенные по каркасной технологии имеют малый вес и предъявляют минимальные требования к фундаменту, что позволяет значительно сэкономить на его стоимости.

Несмотря на небольшую толщину, при соблюдении технологии строительства, теплоизоляционная способность каркасных стен весьма высока.

Конструкция угла каркасной стены 1

Конструкция угла каркасной стены 2

Угол межэтажного перекрытия


в каркасной конструкции

Примыкание внутренней стены

В зависимости от вида и толщины используемого утеплителя каркасные стены имеют следующие приближенные параметры теплосопротивления

  • Минвата толщиной 150мм, — R = 3,2
  • Минвата толщиной 200мм, — R = 4,3
  • Пенополистирол — толщиной 150мм, — R = 3,7
  • Пенополистирол — толщиной 200мм, — R = 5

Строительство каркасных домов следует выполнять из сухого пиломатериала. Использование сырой древесины неизбежно приведет к ее последующему усыханию, деформации, появлению щелей и ослаблению крепежа. Степень этих негативных явлений может быть различной, но так или иначе они себя проявят. Наиболее распространенное сечение доски используемой для каркаса 150х50мм, 200х50мм. Ширина зависит от необходимой толщины утеплителя.

В качестве наружной обшивки каркаса может использоваться ориентировано-стружечная плита (OSB,ОСП), влагостойкая фанера, или цементно-стружечная плита (ЦСП). Наружная и внутренняя обшивка, помимо защиты каркаса и утеплителя от внешней среды, придает каркасу дополнительную пространственную прочность.

Для утепления каркасных домов может применяться плотный минераловатный утеплитель или пенополистирол. Минераловатная теплоизоляция должна быть расчитана на применение в вертикальных конструкциях и хорошо держать форму, в противном случае она будет сползать и образовывать неутепленные полости в верхней части каркаса стен.

Если для утепления дома используется пенопласт, то после установки в каркас, щели по периметру обязательно герметизируются при помощи монтажной пены. В связи с этим нужно учитывать факт, что несмотря на меньшую стоимость пенополистирола, по сравнению с минватой, необходимое количество пены может свести на нет разницу в их цене.

Важнейшим элементом в составе стены каркасного дома является пароизоляция. Она устанавливается с внутренней стороны помещения и предохраняет утеплитель от намокания. Особое внимание следует уделять качеству пароизоляции, её герметичности. Все швы должны обязательно проклеиваться двусторонней лентой. При использовании в качестве утеплителя пенополистирола необходимость в пароизоляции отпадает.

Наличие пароизоляции в составе каркасных конструкций создает внутри дома замкнутую воздушную среду. По этой причине, для поддержания комфортного микроклимата в помещениях, следует устраивать эффективную систему вентиляции.

Каркасная технология предполагает два различных подхода к процессу строительства. В первом варианте строительство происходит из штучных материалов. Подготовка, распиловка материалов и сборка дома из них происходит непосредственно на участке.

Во втором варианте дом монтируется из готовых крупноразмерных панелей (щитов), изготавливаемых в заводских условиях в соответствии с проектом. На стройку они доставляются в нужной конфигурации, размерах, с оконными и дверными проемами. На стройплощадке происходит только их установка и сборка. Данный подход позволяет возводить коробку каркасного дома с очень высокой скоростью. В то же время вес некоторых щитов может быть весьма высок, и поэтому для монтажа каркасно-щитовых стен может понадобиться кран, либо бригада из нескольких человек.

Щитовая технология имеет варианты. В одном случае щиты могут иметь лишь одностороннюю обшивку. Закладка утеплителя и обшивка с противоположной стороны происходит только после монтажа всей коробки. Другой вариант каркасно-панельных домов это строительство из так называемых SIP панелей. SIP панель состоит из толстого слоя плотного пенополистирола на который с двух сторон под высоким давлением наклеиваются листы(OSB,ОСП). При этом пенополистирол выполняет не только теплоизоляционную функцию, но и повышает прочность конструкции. Дома построенные из SIP панелей обладают большей прочностью, по сравнению с обычным рамочным каркасом.

Конструкция каркасного дома

Крыша каркасного дома с устройством свеса

;

Конструкция каркаса состоит из следующих элементов — нижней и верхней обвязки, вертикальных стоек, укосов, цокольного и межэтажных перекрытий, оконных и дверных проемов. Последовательность сборки каркасного дома зависит от применяемых инженерных решений.

Цокольное перекрытие платформа


Облицовка блокхаусом

Цокольное перекрытие платформа


Штукатурный фасад

Цокольное перекрытие по обвязке стен

Цокольное перекрытие с независимым


опиранием. Облицовка кирпичом

Наиболее распространенным является так называемый платформенный каркас. Название обусловлено тем, что перед возведением стен, на фундаменте сначала сооружается цокольное перекрытие с укладкой чернового пола. Фрагменты стен собираются в рамы уже на готовой платформе, после чего происходит их установка и крепление к перекрытию прямо поверх чернового пола. Затем операции повторяются, монтируется межэтажное перекрытие, на которое устанавливаются стены второго этажа.

Плюсом платформенного каркаса является отточенная технология и удобство выполнения работ. Наличие ровного основания облегчает раскладку, подгонку и монтаж элементов, позволяет производить сборку каркаса стен с максимальной точностью и качеством.

Минусом платформенной конструкции является то, что после укладки листов чернового пола (ОСП, фанера, ЦСП), не рекомендуется допускать его намокания. В связи с этим, в условиях дождливой погоды необходимо предусмотреть меры защиты перекрытия от дождя.

Еще одним минусом является то, что в каркасе платформенного типа крайне затруднен ремонт перекрытий. Несущие стены стоят прямо на балках перекрытия, что делает невозможным замену балок, без серьезного вмешательства в остальные элементы конструкции.

Данная проблема не является особо актуальной, если элементы конструкции перекрытия соответствующим образом обработаны и эксплуатируются в условиях нормальной влажности. Однако, в сложных условиях — плохо проветриваемом подполье, постоянном переувлажнении, плохой биозащите, срок службы конструкций цокольного перекрытия может оказаться значительно меньше, чем у стен, а способ решения этой проблемы окажется весьма сложным. В связи с этим желательно обеспечить доступ в подполье для периодического осмотра конструкций.

В качестве альтернативы существуют и другие варианты конструкции цокольного перекрытия. В одном из них, перекрытие сооружается уже после установки каркаса стен. Балки ложатся поверх горизонтальной доски стенового каркаса. Данный вариант позволяет производить замену балок перекрытия в случае необходимости. Недостаток этой схемы в том, что при отсутствии ровного основания сборка каркаса стен происходит в более сложных условиях. Кроме того усложняется подрезка плит чернового пола и утеплителя в районе стыка перекрытия со стенами.

В другом варианте цокольное перекрытие сооружается в виде отдельного короба внутри периметра стен. Благодаря чему каркасы стен и перекрытия получаются абсолютно независимы друг от друга. Данная конструкция возможна только в том случае, если фундамент дома достаточно широк, что позволяет сдвинуть стены к его наружному краю, а на внутренний положить балки перекрытия.

Данный способ хорош тем, что при наилучшей ремонтопригодности он сохраняет преимущества платформы. На фундаменте можно сначала возвести короб перекрытия, а стены собирать уже на нем. Отличие состоит лишь в том, что после сборки, стены приставляются сбоку, а не ставятся на перекрытие. Недостаток состоит в том, что данная конструкция требует более широкой ленты фундамента по сравнению с предыдущими вариантами. Это приводит к повышенному расходу материалов на фундамент и повышению его стоимости.

Каркасные дома могут возводиться практически на любом типе фундамента. Самое простое решение предполагает использование столбчатого или свайного фундамента без монолитного ростверка. В этом случае вершины столбов объединяют толстым обвязочным брусом, на котором сооружается каркас. Перед возведением каркаса по фундаменту укладывают слой рулонной гидроизоляции.

Наружная отделка каркасных домов

Отделка каркасного дома может производиться самыми различными материалами. Наиболее простые виды отделки это обшивка сайдингом, блокхаусом, и аналогичными материалами. Для всех этих материалов устанавливают вертикальные направляющие — деревянные бруски или металлический профиль.

Направляющие устанавливаются поверх наружной черновой обшивки, которая в свою очередь предварительно покрывается ветро-влагозащитной мембраной. Благодаря направляющим между отделкой и черновой обшивкой остается вентилируемое пространство которое способствует выведению пара через мембрану. После установки направляющих, на них, с помощью саморезов крепят элементы отделки. Монтаж ведется снизу вверх.

Более сложным вариантом является штукатурная облицовка каркасника. С одной стороны наружная обшивка из ОСП,ЦСП или фанеры, представляет собой достаточно ровную плоскость, которую можно грунтовать и красить. С другой стороны все листовые материалы при увлажнении подвергаются деформации. Это приводит к волнообразованию и растрескиванию лицевого покрытия на стыках плит.

По этим причинам штукатурную отделку выполняют по технологии «мокрый фасад», которая позволяет избежать трещинообразования. Для этого по наружной обшивке крепят тонкий слой жесткого утеплителя, на который наносят слой штукатурки по стеклотканевой сетке. Затем следует слой грунтовки и декоративной штукатурки. Дополнительный плюс данной отделки в том, что добавочный слой утеплителя являясь сплошным, повышает общую герметичность теплоизоляции, устраняя мосты холода в районе стыков элементов каркаса.

Еще один вариант облицовки каркасного дома это обкладка стен кирпичом. Для выполнения кирпичной облицовки необходимо, чтобы фундамент выступал за наружную плоскость стен позволяя опереть на него кирпичную стенку с зазором от наружной обшивки не менее 50мм. Кирпич крепят к каркасной стене при помощи гибких связей, для которых подойдет металлическая перфорированная лента.

Более легкой альтернативой массивной кирпичной облицовке, является отделка фасада клинкерной плиткой. Она производится в широчайшем ассортименте цветов и фактур, и в тоже время не требует дополнительной ширины фундамента. Технология её монтажа аналогична штукатурной облицовке фасада, только вместо декоративной штукатурки производится клеевой монтаж плитки.

Металлический крепеж деревянных конструкций

Перфорированная пластина

Гвоздевая пластина

Стропильно-балочный крепеж

Скользящее крепление стропил

Опора балки открытая

Опора балки закрытая

Кронштейн скрытый

Уголок простой

Уголок универсальный

Сгибаемый уголок

Зубчатый диск

В настоящее время для монтажа деревянных, в том числе каркасных конструкций, помимо простых гвоздевых соединений, активно используются металлические крепежные элементы. Их применение позволяет сократить количество сложных столярных работ, что ускоряет процесс строительства. При использовании металлического крепежа не происходит ослабления поперечных сечений, как в случае устройства врубок.

Производители предлагают широкий ассортимент крепежных элементов для дерева. Каждый конкретный вид крепежа изготавливается в различных размерах, позволяя подобрать его под параметры конструкции. Перфорированный крепеж изготавливается из листовой стали толщиной 1,5 — 2мм. Для защиты от коррозии металл оцинковывают.

Перфорированные монтажные пластины

— содержат множество отверстий под гвозди/саморезы или болты, позволяют осуществлять надежное гвоздевое соединение двух и более элементов в одной плоскости под любым углом. Накладываются на узел с двух сторон. Активно используются для соединения элементов в стропильных фермах. Позволяют вести монтаж прямо на стройплощадке. При необходимости пластины могут подрезаться по форме узла.

Гвоздевые пластины

— (металлические зубчатые пластины МЗП) изготавливаются методом просечки стального листа, в результате чего получают несколько рядов зубьев-гвоздей имеющих общее основание. Имеют то же предназначение, что и перфорированные пластины, однако в отличие от них требуют монтажа в промышленных условиях.

Крепление гвоздевыми пластинами осуществляется при помощи пресса методом вдавливания. Забивание гвоздевых пластин недопустимо, так как не обеспечивает надежного соединения. По этим причинам использование гвоздевых пластин целесообразно именно в условиях производства, поскольку обеспечивает высокую скорость сборки конструкций, и неэффективно на стройплощадке.

Стропильно-балочное крепление

— служит для соединения перпендикулярных конструктивных элементов опирающихся друг на друга — балок и стропил. Так же может использоваться для подшивки поперечных элементов с нижней стороны балок. Для более эффективного крепежа, пару креплений лучше устанавливать не строго симметрично, а перевернуть одно из них полкой в другую сторону. В некоторых случаях стропильно-балочное крепление может быть заменено обычным уголком.

Скользящее крепление стропил

— используется при строительстве домов из бревна или бруса естественной влажности, если требуется устройство наслонных стропил. В этом случае, в результате усадки сруба, расстояние от конькового прогона до мауэрлата может изменяться. Поэтому жесткое крепление стропил к мауэрлату недопустимо. Скользящий крепеж позволяет нижнему краю стропил свободно смещаться относительно стены, на которую они опираются. Установку скользящего крепления следует выполнять с учетом максимальной величины смещения стропила.

Опоры балок

— позволяют крепить под прямым углом горизонтальные несущие элементы — (балки, прогоны) к различным частям конструкции. Крепление к основной опоре может осуществляться как на гвозди или саморезы, так и на болты. Опоры балок выпускаются в широкой номенклатуре размеров, рассчитанных на различную ширину и высоту балок.

В некоторых случаях, если конструкции являются частью интерьера, к ним предъявляются повышенные эстетические требования. В данной ситуации крепеж либо стараются смонтировать незаметно, либо использовать технологию врубки элементов. Некоторые крепежные элементы специально предназначены для скрытого монтажа.

К таким элементам относится скрытый кронштейн балки. В отличии от обычных балочных опор, после установки он оказывается полностью скрыт в теле балки. Для использования кронштейна с торца балки делается вертикальный пропил, и сверлятся отверстия под металлические штифты. Кронштейн крепится к несущей части конструкции, в которой предварительно, выбирается площадка под кронштейн, на толщину его металла , после чего на него одевается балка и вставляются штифты.

Уголки

— различных размеров служат для соединения конструкций под прямым углом. Могут иметь отверстия под гвозди/саморезы и под болты. Часто применяются для соединения стоек (вертикальных элементов конструкции) с горизонтальными элементами.

Кроме уголков с круглыми отверстиями существуют так называемые регулируемые уголки с продолговатыми отверстиями под болты. Это позволяет осуществлять последующую корректировку положения соединяемых элементов относительно друг друга.

Так же встречаются уголки с углом крепления 135 градусов и уголки со сгибаемой частью, что позволяет стыковать элементы конструкции под любым требуемым углом.

Зубчатый диск

— используется для повышения прочности болтовых соединений, балок и стропил. Диски могут быть как двусторонними, для установки между соединяемыми элементами, так и односторонними для установки под шляпками болтов. Эффективность крепления достигается тогда, когда диаметр отверстия в диске соответствует диаметру болта.

Т-образное крепление

— служит для соединения двух перпендикулярных элементов между собой. В определенной ситуации может заменить крепление при помощи уголков.

Т-образное крепление

Все, что вам нужно знать о стенах

Стены: как они сделаны?

Самый распространенный материал, используемый в строительстве домов в Соединенных Штатах — дерево; однако сталь и бетон используются в регионах. В южных районах будут бетонные стены, частично из-за ураганов и термитов. Но в большинстве домов по-прежнему используется древесина по нескольким причинам:

  • Доступность древесины.
  • Когда вы получите готовое изделие, вам будет намного проще отделать его, например развесить картины, потому что у вас есть место, куда можно поставить гвозди.
  • Звукоизоляция и изоляция улучшают звуковой резонанс.

Деревянная каркасная конструкция

Самая распространенная конструкция стен — это конструкция с деревянным каркасом.

  • Подоконник — это первая часть каркаса, которая находится прямо поверх бетона, и это часть, которую нужно просверлить для анкерных болтов, которые прикрепляют дом к бетонному фундаменту.
  • Шпильки крепятся к порогу. Они специально расположены и определяются вашими местными строительными нормами. Шпильки — это вертикальные стены — «нормальные» стены дома. Это вертикальные элементы, размер которых обычно составляет 2 x 4 дюйма на расстоянии 16 дюймов.
    Примечание: Если у вас стена и длинная строганная поверхность, стена может двигаться наружу и прогибаться. Структурная целостность сохранены теми двумя верхними пластинами, которые соединены вместе, создавая таким образом обод.
  • Пространства, в которых находятся двери и окна, называются грубыми проемами. Грубые проемы служат дополнительным каркасом для поддержки нагрузки. Эти опоры называются заголовками и калеками. Жатки представляют собой горизонтальные опоры, а калеки работают вертикально.
    Заголовок перекрывает верх окна, двери, арки или прохода и сохраняет структурную целостность и распределяет вес по сторонам и по сторонам грубого проема в раме. Жатка обычно представляет собой кусок дерева, который выдерживает вес всего, что находится выше.
    А поврежденные шпильки — это шпильки, на которых действительно крепится жатка.
  • Теперь, когда части стены объяснены, пора собрать их все вместе. Чаще всего стены собирают на земле, а затем поднимают на место как единое целое. В конце они прикрепляются к фундаменту.
    Примечание: Стены и секторы часто обрамляют плоскими рамками на земле, а затем их просто поднимают на место и прикрепляют. Это называется подъемно-поворотной конструкцией.
  • Как только этот процесс завершится по всем стенам, плотники выпрямят стены и убедятся, что они квадратные и правильные.


Стены можно разделить на две категории:

  • Несущая способность: Несущая стена выдерживает нагрузку сверху, обычно нагрузку на другой пол или крышу.
  • Ненесущая стена: Ненесущая стена строится независимо от основной несущей конструкции дома.Это может быть как внутренняя, так и внешняя стена, в зависимости от используемой конструкции каркаса.

Знаете ли вы, что примерно шестая часть древесины, поставляемой на строительную площадку, никогда не используется? Его просто вывозят как отходы.

Как найти гвоздь стены (без поиска гвоздя)

Фото: Kit Stansley

Мы все были там, верно? «О, мне просто нужно найти шпильку, чтобы повесить эту картину». А пятнадцать отверстий спустя вы убеждаете, что стена поддерживается пылью пикси и желанием, потому что, очевидно, за ней нет дерева.

Любой, кто меня знает, скажет вам, что я буду прыгать на при любой возможности , чтобы купить новый инструмент — например, мне нужно повесить картину, у меня укус пчелы или сейчас вторник. На самом деле, это не займет много времени. Но У меня есть правило покупать только те инструменты, которые действительно работают , и я думаю о поисковиках так же, как о детекторах призраков… захватывающих пять секунд, когда они издают звуковой сигнал, и полное разочарование после этого.

СВЯЗАННЫЕ: 7 предметов повседневного обихода, которые вы никогда не думали повесить

После нескольких месяцев создания большого пристройки к моему нынешнему дому я теперь достаточно хорошо понимаю структуру стены, чтобы помочь мне найти гвоздики всякий раз, когда мне нужно .

Что нужно знать о стенах
  • Существуют стойки для крепления гипсокартона на внутренних стенах и деревянной обшивки на внешних стенах. Это означает, что вы всегда найдете стойку, верхний или нижний колонтитул сверху, снизу или по углам стены.
  • Вы можете спросить: «Как далеко расположены шпильки?» Типичное расстояние между стойками составляет 16 дюймов по центру, и даже в старых домах оно редко превышает 24 дюйма по центру.
  • Большинство электрических коробок для выключателей или розеток крепятся к шпильке с одной стороны.
  • По бокам окна есть шпильки.
  • Большая часть отделки (карниза, плинтуса и обуви) прибивается к шпильке.
  • Фактические размеры пиломатериалов шпилек 2 × 4 составляют 1½ дюйма на 3½ дюйма.


Имея в виду эти моменты, вот способы, которыми я был наиболее успешен в поиске шипов:

1. Посмотрите на отделку, где она была прибита к шипу.

Поскольку плинтус прикреплен к шпилькам, посмотрите, можете ли вы определить, где он мог быть прибит. Эти отверстия — ямочки — обычно заполняются герметиком и окрашиваются, но вы можете определить одно из них, чтобы определить местонахождение гвоздика. Если вы найдете его, измерьте его с шагом 16 дюймов, чтобы найти дополнительные шпильки.

2. Найдите переключатели и розетки, на которых есть шпилька.

Если мне не удастся проверить обшивку, я ищу выключатели или розетки, зная, что по крайней мере одна сторона электрической коробки будет установлена ​​на шпильке. Я не очень хорошо умею проводить «тест на детонацию» по стене, но обычно я могу определить, постукивая, на какой стороне выпускного отверстия находится опора для гвоздика.Затем я измеряю примерно ¾ дюйма от выпускного отверстия на стороне шпильки и использую это в качестве отправной точки для определения 16-дюймовых интервалов между шпильками.

3. Отмерьте 16 дюймов от угла.

Если у стойки обычно 16 дюймов по центру, вы также можете проводить расчеты, измеряя расстояние от угла комнаты. Теперь, все комнаты не построены в количестве, кратном 16, поэтому у вас, вероятно, будет шпилька, которая находится на расстоянии минус , чем 16 дюймов от одного угла. Попробуйте выполнить «тест на детонацию» возле угла, чтобы определить, где могло быть добавлено более короткое расстояние между стойками.(Глухой звук при ударе указывает на то, что за гипсокартоном ничего нет, в то время как более твердый звук говорит о том, что там есть каркас, который можно вкрутить.) Это действительно работает, только если вы измеряете угол фасада дома, который вот почему это мой наименее любимый. Но стоит попробовать, прежде чем вы сойдете с ума от пробных отверстий, задаваясь вопросом, как далеко друг от друга находятся гвоздики в ваших стенах.

Совет строителя: Если вы собираетесь строить свой собственный дом или оторвали гипсокартон от некоторых стен для реконструкции, я настоятельно рекомендую сфотографировать стены, прежде чем закрывать все.Я сделал внутренние снимки каждой стены в моем доме до того, как поднялся гипсокартон, и я постоянно на них ссылаюсь, когда ищу гвоздики.

Фото: istockphoto.com

Если ничего не помогает, подумайте о том, чтобы прибегнуть к надежному оборудованию.

На самом деле нет ничего постыдного в том, чтобы держать такой маленький инструмент в своем ящике для инструментов, и вы обязательно найдете ему больше применений, чем просто повесить на одну тяжелую раму . (Плавающие полки, зеркала в ванных комнатах, телевизоры с плоским экраном могут выиграть от надежного удержания шпильки.Ознакомьтесь с этими руководствами, чтобы узнать о лучших вариантах поиска шпильки на рынке и об эффективном использовании этих инструментов.

Обрамление дома: советы, идеи и материалы

Каркас — это каркас дома. Если каркас прочный, он обеспечивает необходимую поддержку для всего, что следует за ним. Но если он слабый, никакая дорогая отделка не скроет недостатки: эти идеально оштукатуренные стены начнут трескаться каждый раз, когда хлопнет дверь, гранитные столешницы будут постепенно выходить из уровня, а полы из дубового дуба будут подпрыгивать и скрипеть, как ржавая пружина.

«Сокращение рамок — самая большая ошибка, которую вы можете сделать, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем начнут проявляться провисание, подпрыгивание и движение. »

Хотя основы современного каркаса стен с каркасом не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые были новинкой до середины 1970-х годов, ускорили процесс сборки; пиломатериалы постепенно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны находиться в руках опытных плотников, которые знают, как ими пользоваться. «Они построят его правильно с первого раза, — говорит Том, — так что потом вы не пожалеете». Чтобы узнать, как Том создает дом, читайте дальше.

Каркасы домов могут быть сделаны из толстых столбов и балок (самый старый способ обрамления) или из очень длинных шпилек (каркасы воздушных шаров викторианской эпохи). Но Том Сильва обычно обрамляет одноэтажные «платформы», состоящие из каркасных стен высотой 8 или 9 футов, опирающихся на обшитый фанерой черный пол.Каждая история оформляется поверх предыдущей, пока не пришло время поставить крышу.

Каркасная схема дома

Иллюстрация Яна Ворпола

Советы по обрамлению дома

Гвозди
  • Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических стыках.
  • Не перегружайте. Головка гвоздя, вонзившаяся слишком глубоко в дерево, не выдерживает полного веса.

Рамки
  • Пространство последовательно . Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает прочную поддержку концов панелей.
  • Используйте сухую древесину. Пиломатериалы с штамповкой «S-сушка» или «KD» (сушка в печи) с меньшей вероятностью деформируются и перекручиваются.
  • Следите за тем, чтобы древесина оставалась сухой. Блоки штабелируют над землей и накрывают брезентом.

Обшивка
  • Используйте фанерные зажимы на крышных и стеновых панелях. 1/8 дюйма. зазор, который они создают между листами, предотвращает коробление.
  • Выложите листы перпендикулярно обрамлению. Повышает общую прочность и жесткость.
  • Приклейте и закрепите. Клеи могут улучшить прочность склейки на треть.

Идеи каркаса от TOH Project Houses

Фото Брайана Уайлдера

Вешалки и галстуки металлические

Обеспокоенность по поводу слабости гвоздевых соединений, особенно в регионах, подверженных землетрясениям и ураганам, сделала металлические ремни и стяжки незаменимыми в кодовых книгах и на сегодняшних рабочих местах, даже там, где такие стихийные бедствия случаются редко.

Существуют сотни различных типов фурнитуры из оцинкованной стали, от балочных подвесок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным пистолетом для гвоздей скорость установки почти не снижается. Примечание: используйте только гвозди, указанные производителем — без замены!

Легкие балки

Двутавровая балка состоит из «полотна» из высококачественной OSB (ориентированно-стружечной плиты), склеенной между двумя горизонтальными «полками» из обычного пиломатериала или LVL (клееного бруса).Он такой же прочный, как двукратный распил такой же ширины, но весит вдвое меньше, и его длина составляет до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховода можно прорезать в полотне (с заданными размерами и интервалами) без нарушения структурной целостности. TOH впервые применила двутавровые балки при строительстве амбара 1989 года в Конкорде, штат Массачусетс, и Том использует их до сих пор.

Спроектированные балки Балки

LVL состоят из шпона, склеенного под действием тепла и давления.Все фанеры ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.

Хотя LVL обычно используются в качестве коньковых балок и коньков над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и стрингеров лестниц — везде, где ему нужна максимальная производительность на минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они прочны, как сталь, но он может разрезать их обычной пилой.

Новые технологии для будущего обрамления

Пенные клеи

Новые клеи на вспененной основе обладают превосходной адгезивной способностью полиуретана, и их легко нанести, просто нажав на спусковой крючок. Более того, одна банка пены содержит эквивалент 15 тюбиков старого клея.

Крепкий гвоздь

Гвоздь для обшивки Sheather-Plus в два раза выдерживает подъемную силу, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка, ускоряя гвоздь, а затем сцепляется с деревом. .

Шпильки Super

Клееный брус — куски древесины, склеенные под давлением до размеров стандартного 2х4 или 2х6 (вставка), не имеет дефектов, не деформируется и не деформируется, а его длина может достигать 22 футов, что немыслимо. в настоящее время в пиломатериалах.

Фото Колина Смита

Где найти

Строительная доска:

Балка двутавровая, балка G-P Lam LVL

Georgia Pacific Corp.

Атланта, Джорджия

www. gp.com

Аккумуляторный гвоздезабиватель:

Модель IMTC

Паслоде

800-682-3428

www.paslode.com

Вешалки и стяжки металлические:

Simpson Strong-tie Co.

Дублин, CA

800-999-5099

www.strongtie.com

Пенный клей:

Пурпур

Todal Products, Inc.

Натик, Массачусетс

508-651-3818

Шипы Super:

TrusJoint

Weyerhaeuser

800-628-3997

www.trusjoist.com

Крепкие гвозди:

Sheather plus

Бостич

800-556-6696

www.stanleybostitch.com

Что скрывается за гипсокартоном — Руководство по каркасу и стойкам стен

При проведении любого проекта реконструкции дома практически невозможно избежать проблем с гипсокартоном, стойками и каркасом. Это может быть связано с крупными реконструкциями, такими как удаление стены или строительство пристройки. Но это может касаться даже мелких исправлений, таких как установка вешалки для полотенец в ванной или развешивание картины. Знание того, что находится за гипсокартоном, и несколько основных измерений стойки и каркаса помогут вашему проекту упростить работу и выглядеть лучше.

Что скрывается за гипсокартоном?

Гипсокартон — это жесткая плита на основе гипса, которая образует большинство стен в домах. Гипсокартон, который часто называют стеновой панелью, обычно имеет толщину 1/2 дюйма. Он либо прикручивается, либо прибивается непосредственно к стойкам стены. Если бы вы могли заглянуть за гипсокартон или снять его, вы могли бы увидеть любое из следующего:

Изоляция

Наружные стены обычно имеют изоляцию из стекловолокна, целлюлозы, минеральной ваты или пенопласта. Наружные стены старых домов могут не иметь теплоизоляции за гипсокартоном.Внутренние стены обычно не имеют теплоизоляции, но иногда ее используют в качестве звукоизолирующего устройства.

Заголовки окон и дверей

Заголовки — это горизонтальные элементы, которые проходят через верх дверей, окон и проходов. Заголовки важны, потому что они поддерживают вес, который обычно поддерживался бы вертикальными стойками в этом пространстве. Одна из причин заботиться о заголовках заключается в том, что они дают вам воздух и свет. Чем шире заголовок над окном, тем больше окно.Таким образом, вы получите больше воздуха и света. Кроме того, внутри дома прочная перегородка над дверью между кухней и гостиной может помочь связать две комнаты вместе.

Провода

Электрические кабели обычно проложены за гипсокартоном, либо проходят горизонтально через отверстия в стойках, либо скрепляются вертикально по бокам стоек. Выходные кабели обычно имеют высоту около 12 дюймов. Выключатели света имеют высоту около 48 дюймов, поэтому ожидайте увидеть электрические кабели в этой области. Вы не должны найти незакрепленные электрические провода: только провода, связанные вместе в виде кабелей с металлической или пластиковой оболочкой. Свободные провода не допускаются большинством электрических норм. Однако в некоторых старых домах вы можете столкнуться с ослабленными проводами, которые называются проводкой с ручкой и трубкой.

АватарKnowmad / Getty Images

Сантехнические трубы

Сантехнические трубы из PEX, меди или оцинкованной стали находятся за стенами, в основном, для обслуживания кухонь и ванных комнат. Трубы будут проходить сквозь стены больше вертикально, чем горизонтально. Типичный пример — синяя и красная труба из полиэтилена PEX, идущая вертикально вверх от водонагревателя и основного водопровода в подвале.

Инь-Ян / Getty Images

Другие возможные особенности

  • Огненные блоки: Вы можете встретить короткие горизонтальные части гвоздей, которые действуют как огненные блоки, замедляя движение огня.
  • Насекомые: Даже самая плотная стена может закончиться пауками и паутиной.
  • Мертвые паразиты: Иногда крысы и мыши умирают в стене и остаются там, пока не будут обнаружены во время проекта реконструкции.
  • Обломки: Иногда строители спускают строительный мусор в стены колодцев.
  • Острые шурупы и гвозди. Если стена с другой стороны сделана из гипсокартона, есть большая вероятность, что вы встретите несколько шурупов или гвоздей, которые не задели гвоздики.
  • Гипсовые ключи: Если стена с другой стороны сделана из штукатурки, штукатурка будет продавливаться через металлическую или деревянную планку, чтобы образовались необходимые ручки, называемые ключами.

Насколько далеко друг от друга расположены шпильки?

В случае пролета шпилек применяется тип измерения, называемый по центру .Шпильки измеряются от центра одной стойки до центра соседней стойки. Несущая стена, которую иногда называют перегородкой, выдерживает вес дома над ней; ненесущая стена выдерживает только собственный вес. Перед удалением любой стены проконсультируйтесь с лицензированным подрядчиком или инженером-строителем. Даже гонорар инженеру-строителю намного меньше, чем стоимость ремонта разрушенной стены или крыши.

Как определить несущую стену?

Глядя на балки пола (из подвала или на чердаке) можно понять, является ли стена несущей; обычно несущие стены проходят перпендикулярно балкам.Наружные стены также обычно являются несущими, в то время как стены, у которых нет стен, столбов или других опор непосредственно над или под ними в конструкции, вряд ли будут несущими.

Смотреть сейчас: как определить, является ли стена несущей

16 дюймов по центру

Несущие стойки стены обычно находятся на расстоянии 16 дюймов по центру. Этот предсказуемый интервал позволяет вам легко находить гвоздики, когда вы пытаетесь повесить картину, установить полки или поставить новые кухонные навесные шкафы, среди других проектов.

24 дюйма по центру

Ненесущие стены могут иметь вертикальные стойки, расположенные по центру на расстоянии до 24 дюймов. Так как ненесущие стены выдерживают только вес гипсокартона и некоторых электрических и сантехнических работ внутри, можно использовать более широкие стойки. В некоторых домах несущие стены отстоят друг от друга на 24 дюйма по центру.

Тушение пожара при строительстве аэростата

Успешная операция по пожаротушению начинается с надлежащего увеличения размера, определяющего тип конструкции.Конструкция в стиле баллонного каркаса — один из двух наиболее распространенных стилей традиционного деревянного каркаса, а конструкция каркаса платформы является следующей по распространенности.

Каркас воздушного шара, который строился с начала 19 века до Второй мировой войны, создает уникальные проблемы пожаротушения, поскольку в нем отсутствуют горизонтальные противопожарные упоры между стойками внутри внешних стен.

Большинство домов, построенных из воздушных шаров, имеют высоту в два или три этажа.Это позволяет за считанные минуты беспрепятственно распространить огонь из подвала на чердак через внутренние каналы каркасов наружных стен.

Обратите внимание на то, что каналы балок перекрытия соединены с каналами стоек внешней стены. Это позволяет не только быстро распространяться по вертикали внутри стены, но и по горизонтали распространяться под полом и над потолком.Диаграмма любезно предоставлена ​​Дэвидом А. Кроппом из DAK Home Inspections.

Каркас платформы стал популярным после Второй мировой войны, он сократил внешние стены до 8 или 10 футов и обеспечил защиту от огня между этажами.

Путь пожара
Отсутствие средств пожаротушения за внешними стенами может стать серьезной проблемой для пожарных. Кроме того, каналы балок под полом соединены с каналами стоек внешней стены.Подвальный или внутренний пожар, который проникает в это пустое пространство, может привести к вертикальному и боковому распространению огня по всей конструкции.

Если позволяют условия, проверьте пустоту чердака вскоре после прибытия. Как только огонь захватывает пустоты в стене и полу, он часто разрушает структуру. Обычно на чердаке этих домов можно найти большую законченную комнату. Это еще больше затрудняет доступ к пожару, который распространился в пустоту чердака.

Однажды вечером я отреагировал на пожар в доме, построенном из воздушных шаров, когда пожар возник в подвале. Через несколько минут после того, как экипажи проникли в подвал, огонь начал выходить из чердачных окон.

Мы обнаружили, что в мансарде над полом был установлен законченный каток из твердой древесины, покрывающий весь верхний этаж резиденции.

Другой распространенный путь распространения огня в конструкции баллонного каркаса — это фрамуги. Транец — это рабочее окно над межкомнатными дверями, обеспечивающее циркуляцию воздуха при закрытой двери. Огонь может быстро пробить фрамугу и беспрепятственно распространиться из помещения происхождения в коридоры и соседние комнаты.

Кроме того, дома с баллонным каркасом часто имеют открытые лестничные клетки, которые быстро подвергаются воздействию тепла, дыма и огня.Это может потребовать использования лестницы для спасения пассажиров. У них также есть большие зоны поиска.

Волк в овечьей шкуре
До недавнего времени было разумно предположить, что большинство двухэтажных домов с деревянным каркасом, построенных до Второй мировой войны, были каркасными из воздушных шаров. Тем не менее, современные методы строительства с использованием легких деревянных каркасов могут создать вид старых построек в викторианском стиле.

Не обманывайтесь. Характеристики распространения огня и потенциал разрушения у легких деревянных каркасных конструкций сильно отличаются от домов эпохи баллонных каркасов.

Часто дома, построенные на основе настоящих воздушных шаров, располагаются в старых кварталах, построенных в ту эпоху, и могут превышать 5 000 квадратных футов. Принимая во внимание, что новые легкие дома, вероятно, будут расположены в недавно разработанных местах.Их средний размер составляет от 2500 до 3000 квадратных футов.

При более внимательном рассмотрении недавно построенного дома можно обнаружить строительные материалы, недоступные в начале 20-го -х годов века, такие как виниловый сайдинг, виниловые окна, синтетический настил крыльца и декоративная отделка.

Правила техники безопасности
Часто строились традиционные каркасные дома из воздушных шаров, которые можно идентифицировать по местному камню или блокам, используемым в фундаменте. Первоначальные размеры участков, которые можно найти во многих традиционных домах, как правило, узкие и глубокие, по сравнению с участками, построенными в последние годы, которые имеют тенденцию быть шире и менее глубокими.

Кроме того, эти единицы также превращаются из односемейного жилья в многоквартирные дома, общежития и общежитие типа «постель и завтрак». Часто в этих переоборудованных помещениях следует ожидать нескольких человек, а единственным средством выхода является единственная узкая внутренняя лестница.

Пожары в домах с баллонным каркасом могут быстро распространяться по всей конструкции различными способами, улавливая ничего не подозревающих жителей. Так было в случае пожара в доме рано утром в Стэмфорде, штат Коннектикут, на Рождество 2011 года, в результате которого погибли пять членов семьи.

Пожарные должны быть готовы к различным вызовам с ограниченным персоналом, когда прибывают на место возгорания конструкции из воздушного шара. Эти пожары будут трудозатратными и станут серьезной проблемой для пожарных. Обучение и предаварийное планирование необходимы для успешной работы.

Кроме того, жильцам важно пройти обучение населения важности дымовой сигнализации и планирования эвакуации. Использование спасательных лестниц из спален на верхнем этаже — хорошая рекомендация для обсуждения с домовладельцами.

% PDF-1.3 % 85 0 объект > endobj xref 85 76 0000000016 00000 н. 0000001885 00000 н. 0000001982 00000 н. 0000002121 00000 н. 0000002928 00000 н. 0000003126 00000 н. 0000003572 00000 н. 0000003752 00000 н. 0000003802 00000 н. 0000003852 00000 н. 0000003936 00000 н. 0000003959 00000 н. 0000014414 00000 п. 0000014436 00000 п. 0000024275 00000 п. 0000024297 00000 п. 0000024527 00000 п. 0000024825 00000 п. 0000025037 00000 п. 0000025849 00000 п. 0000031125 00000 п. 0000031180 00000 п. 0000041212 00000 п. 0000041235 00000 п. 0000051287 00000 п. 0000051310 00000 п. 0000051677 00000 п. 0000051919 00000 п. 0000052716 00000 п. 0000052956 00000 п. 0000053754 00000 п. 0000053930 00000 п. 0000054161 00000 п. 0000054865 00000 п. 0000055065 00000 п. 0000056149 00000 п. 0000056368 00000 п. 0000066170 00000 п. 0000066501 00000 п. 0000076309 00000 п. 0000076898 00000 п. 0000077118 00000 п. 0000077390 00000 п. 0000077918 00000 п. 0000087776 00000 п. 0000087800 00000 п. 0000088489 00000 н. 0000088699 00000 п. 0000089384 00000 п. 00000 00000 н. 0000090703 00000 п. 0000090913 00000 п. 0000090957 00000 п. 0000090999 00000 н. 0000091240 00000 п. 0000091311 00000 п. 0000091459 00000 п. 0000101654 00000 н. 0000101678 00000 н. 0000595224 00000 н. 0000597499 00000 н. 0000611550 00000 н. 0000617732 00000 н. 0000628181 00000 п. 0000628204 00000 н. 0000638014 00000 н. 0000649703 00000 п. 0000649781 00000 н. 0000649860 00000 н. 0000650788 00000 н. 0000651647 00000 н. 0000652506 00000 н. 0000664659 00000 н. 0000676293 00000 н. 0000002183 00000 п. 0000002906 00000 н. трейлер ] >> startxref 0 %% EOF 86 0 объект > endobj 87 0 объект `Dz — # _ m_} g) / U (Ќ9; B} UyK {SR 재 l

Как узнать, есть ли у вас дом из баллонного каркаса

Я писал о различиях между деревянным каркасом, балочным каркасом и каркасным домом на платформе в более ранней публикации, которую вы можете читайте здесь, но меня постоянно спрашивают, как узнать, есть ли в вашем доме каркас из воздушных шаров.

Почему люди хотят знать?

Ну, из трех типов каркаса у баллонных каркасных домов наибольшая опасность катастрофических пожаров. Чтобы было ясно, нет ничего более воспламеняемого в каркасном доме из воздушных шаров. Его построили не на растопках в стенах. Проблема сводится к дизайну.

Что такое обрамление воздушного шара?

Обрамление воздушных шаров было наиболее распространенной формой строительства в Америке примерно с 1880-х до 1930-х годов.

В 1800-х годах люди начали искать способ строить дома быстрее и дешевле.Если вы не были опытным мастером по дому, большинство людей не смогли бы разрезать сложные столярные изделия, необходимые для деревянного каркасного дома.

В то время размерные пиломатериалы (2 × 4, 2 × 6 и т. Д.) Быстро становились доступными вместе с промышленными гвоздями благодаря Промышленной революции и железным дорогам. Эта новая стандартизированная группа строительных материалов сделает возможным создание баллонов.

Дом с баллонным каркасом построен из габаритных пиломатериалов, скрепленных гвоздями, а не столярных изделий, как раньше.Итак, чем это отличается от того, как мы строим дома сегодня?

Что ж, уникальность рамы воздушного шара заключается в том, что элементы каркаса проходят от грязевого подоконника до стропил. Это были гораздо более длинные гвоздики, чем все, что мы используем сегодня, и поскольку в лесах Америки все еще было множество высоких старовозрастных деревьев, лесопилки могли производить 20, 24 или даже 30 футов длиной 2 × 4!

В чем проблема с обрамлением шара?

В этот период большинство домов строилось без теплоизоляции, и эти длинные сплошные гвоздики создавали сотни идеальных, беспрепятственных проходов для распространения огня.

Видите ли, в раме платформы (как мы строим сегодня) есть разрыв между каждым полом в отсеке для стоек, который называется верхней пластиной. Каркас воздушного шара не имеет этого разрыва, поэтому пожар, который начинается в подвале, может легко (а очень быстро ) распространиться на все этажи дома.

Во времена создания аэростатов пожары в домах были обычным явлением, и большинство домов не выдерживало достаточно времени, чтобы пожарные депо могли что-то изменить, когда они оказывались на месте.Дома сгорали очень быстро, и люди внутри часто не могли предупредить их о спасении.

К 1930-м годам каркас платформы рассматривался как решение этой проблемы пожарной безопасности, не говоря уже о том, что у нас заканчивались очень высокие деревья. Было разумнее строить дома из более коротких бревен, поскольку это было не только безопаснее, но и дешевле.

Как узнать, есть ли у вас дом из баллонного каркаса

Не всегда легко увидеть, что скрывается за стенами вашего дома, и владельцы старых домов из периода каркаса из воздушных шаров 1880-1930 годов имеют право на беспокойство, поскольку существует вполне вероятно, что у них есть каркасный дом из шара.

Проблема отсутствия противопожарных перегородок между этажами, очевидно, не имеет большого значения для одноэтажных домов, таких как многие бунгало или дома в стиле миссии, но для других многоэтажных домов важно знать, что у вас есть.

Если ваши стены не открыты, трудно сказать, какой каркас у вашего дома. Обычно лучше всего начинать поиск с чердака. В баллонной раме черновой пол 2-го этажа удерживается по краям ригельной доской вместо того, чтобы опираться на верхнюю плиту в раме платформы.

Если вы посмотрите вокруг краев чернового этажа 2-го этажа или чердачного пола в доме с баллонным каркасом, вы сможете уронить пенни в подвал в отсеке для опор. В раме платформы пенни будет лежать прямо там, на перерыве между этажами.

Это не идеальный или научный тест, но для меня это обычно самый простой способ определить, если только стены не открыты для какого-то другого ремонта.

Как сделать каркас воздушного шара более безопасным

Итак, у вас есть каркасный дом из воздушного шара, что теперь? Ну, с одной стороны, вы хотите проявлять особую бдительность в отношении пожаров. И если вы можете, пора добавить к вашим стенам некоторую защиту от огня.

Противопожарная защита — это процесс добавления горизонтальных блоков пиломатериалов каркаса между стойками (особенно в разрывах каждого этажа в здании.

Вам придется удалить внутренние стены или внешний сайдинг, чтобы получить доступ к стойке) отсеки, чтобы добавить блокировку огня, что еще больше усложняет процесс.Эти деревянные блоки предотвращают распространение огня по всему зданию и помогают сдерживать огонь (на время) на нижнем этаже.

Всегда ли нужно добавлять противопожарную блокировку? Нет, но это увеличивает время выхода из дома в случае пожара. Как и детекторы дыма и огнетушители, блокировка огня — хороший способ обеспечить вашу безопасность.

В конце концов, рамка из воздушного шара не отговорит меня от покупки дома, но это определенно то, что нужно учитывать.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
