Каркасный дом крыша: вальмовая, двухскатная, односкатная. Изготовление крыши каркасного дома

Как сделать крышу каркасного дома своими руками

6721 Views

Наконец дошел я в своем каркасном доме и до крыши. На улице стояло 15 декабря и я понял, что крышу один сделать не успеваю, а скоро пойдет снег (а как потом оказалось, и дождь), поэтому я решил позвать на помощь бригаду знакомых строителей. Забегая вперед, скажу, что, к своему восторгу, основной каркас из 42 стропил с пленкой, обрешеткой и контробрешеткой был поставлен всего за 11 часов силой меня и 4 хлопцев (за контактами этих гигантов обращаться в комментарии или на почту). Сами понимаете, с фотографиями процесса туго, так как за 11 часов не было времени даже поесть или присесть. Задача была жесткая — сделать все за один день.

Но мы и не с таким справлялись.

А теперь обо всем по порядку.

Расчеты по моей крыше я делал в тексте о расчете сечения стропил.

Напомню, изначальные данные:
Дом шириной 8,75 метров + обшивка дюймовкой еще 5 сантиметров = 8,8 метров.

Соответственно, пролеты балок перекрытия:

Напомню, что

В теории все звучало достаточно сложно, но на практике парни напилили и сделали вырезы во всех 40 с лишним стропилах за полтора часа и это при том, что многие были кривыми и их приходилось ровнять по всей длине под один размер.
Сейчас подробно расскажу, как шла работа, чтобы вы могли потом использовать.

1. Определяем центр здания с обоих фронтонов, натягиваем ниточку. Ставим по этим ниточкам доску плашмя 150×50, которая будет служить

2. Выставляем по краям и центру здания опоры под конек (в нашем случае по расчету под угол кровли 26 градусов они составляли 2,1 метра). По краям здания мы прибили их к обшивке (у меня уже была выпущена обшивка дюймовкой на фронтон), по центру прихватываем опору снизу и делаем для нее укос к перекрытию, чтоб не падала.

3. Подбираем самые ровные доски (в нашем случае хватило двух досок длиной в сумме 12,2 метров, как раз дом длиной 11,25 метров и примерно 45 см с каждой стороны на фронтонный свес).
Выставляем конек.

Качество фото не очень, увы.

4. Сортируем все стропила, делим на 3 кучи: идеальные, нормальные и совсем плохие.
Идеальные берем на первые 2 стропила, которые будут выступать лекалами. Для этого берем первую идеальную доску, делаем вырез под конек и прикладываем к нему, но повыше на 3-4 сантиметра. Теперь снизу другой человек отмечаем место и глубину выреза в стропилине так, чтобы она потом при опускании на 3-4 сантиметра туда села.

5. Теперь 2 лекала получившихся приставляем к коньку и смотрим, есть ли щели. Нет? Отлично, прикладываем их же на другом фронтоне (вдруг дом кривой?).

Отдаем лекала вниз, и там за час нам напиливают еще 40 штук таких же (один бы я пилил их целый день). Выбирают на стропила доски нормальные, в конце пришлось брать совсем плохие, но их подрезали по всей длине под один размер (190 мм).

Итог

Красота, не так ли?

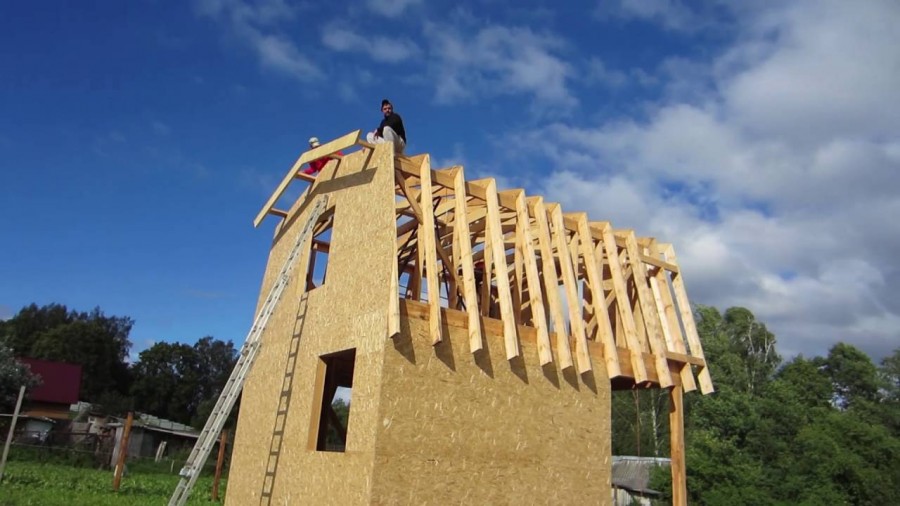

6. После того, как все обычные стропила были поставлены, мы перешли к выносным стропилам (консолям), которые также являются основой для торцевой доски.

Сначала мы их ставим на временную доску, прибитую к стене, и крепим к коньку. А уже после этого натягиваем нитки (чтобы не распирать консоль) и набиваем между выносным стропилом и обычными с обшивкой — перемычки.

Ух высоко!

В итоге они выглядят так:

7. Теперь время добавить под конек временные опоры.

По расчет при моем уклоне и снеговой нагрузки — нужна опора под конек сечением минимум 100×100 с шагом 1100 мм (подсчитано на норвежском софте по расчету нагрузок).

8. Следующим этапом было натягивание гидроизоляции и набивание контробрешетки.
Заметьте, первый коротыш контробрешетки натягивается на конец стропила без гидроизоляции.

Гидроизоляция не доводится до карниза, чтобы крыша лучше проветривалась.

9. И теперь пришел черед обрешетки с шагом 350 мм под металлочерепицу. Ее хлопцы делали со скоростью ветра. Я только успел с напарником сделать все консольные выносы, а они сделали обрешетку на обоих скатов и подгоняли нас.

Ох и устали же все участники этого мероприятия!

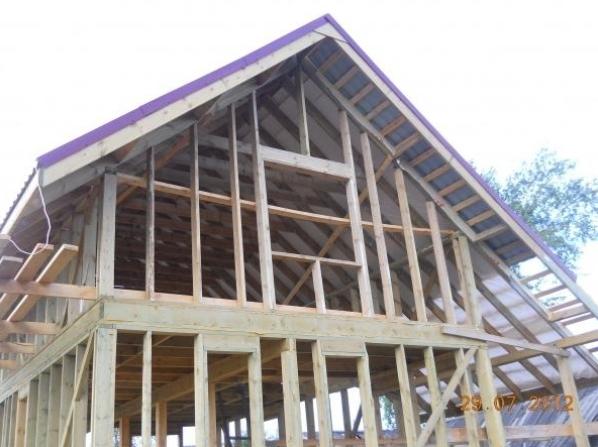

А это результат:

В итоге к 22-00 мы сделали все, что хотели и разъехались по домам. Мне одному осталось доделать карнизы, фронтонные свесы и обрешетку в некоторых местах ну и конечно покрыть крышу металлом.

Таким образом можно сделать каркасную крышу с пролетом 9 метров и несущей стеной посередине.

Если хотите, чтобы эта классная бригада приехала и к вам на стройку, пишите мне (можно в красное окошечко справа экрана)!

Крыша каркасного дома | Какой выбрать материал

Крыша — это важный элемент архитектуры каркасного дома. Крыша, сооруженная с использованием современных кровельных материалов, придает загородному дому очень эстетичный вид. Какие материалы используются для покрытия кровли? Читайте об этом в статье.

Обычно каркасные дома строятся со скатной крышей (подробнее о типах и видах крыш читайте в статье «Виды крыши загородных домов»). Устанавливать крышу такого типа достаточно просто, а покрытие кровли можно выполнять любыми материалами.

Крыша каркасного дома устанавливается в определенном порядке:

• Укрепление потолочных балок
• Объединение пролетов каркаса с помощью накладок ОСП
• Соединение потолочных балок с обвязкой дома, крепеж на балки листов ОСП; дополнительное укрепление балок стойками
• Обрешетка верхней части крыши, покрытие рубероидом
• Укладка на рубероид кровельного материала

Виды кровельных покрытий

Металлочерепица

Металлочерепица

Металлочерепица — очень хороший ( и более дешевый) аналог керамической и цементно-песчанной черепицы. Она отличается от них по способу монтажа, а также по виду упаковки. Керамическая черепица изготавливается в виде плитки, а финская металлочерепица представляет собой листы металла (стали), формованные специальным образом для придания внешней схожести с керамической или цементно-бетонной черепицей

Кровельный лист Ондулин

Кровельный лист Ондулин

Ондулин – это волнистый кровельный и облицовочный материал (внешне похож на окрашенный шифер). Им можно покрывать крышу с углами ската от 5 до 90 градусов. Этот материал хорошо гнется, благодаря чему его можно укладывать на криволинейные поверхности с радиусом изгиба от 5 метров. Ондулин отличается хорошей прочностью и долговечностью, он легкий и легко укладывается; имеет прекрасный внешний вид.

Натуральная цементно-песчаная черепица

Цементно-песчаная черепица

Очень популярный в последнее время кровельный материал. По качеству и надежности он не уступает различным керамическим аналогам, но при этом обладает существенным преимуществом — доступной ценой.

Мягкая кровля

Мягкая кровля

Мягкая кровля состоит из двух компонентов: битум и стеклохолст. Такое сочетание материалов позволяет сделать кровлю гибкой, устойчивой к деформациям. К достоинствам мягкой кровли следует отнести оригинальный внешний вид; материал представлен во множестве фактур и цветовых вариаций.

Кровельные материалы от «Юкка Дом»

Наша компания предлагает своим заказчикам несколько вариантов покрытия кровли.

В базовую комплектацию наших проектов каркасных домов и бань входит покрытие кровли металлочерепицей Монтеррей. В качестве дополнительных опций мы предлагаем:

• Замена кровельного покрытия мягкой кровлей «Шинглас»
• Замена кровельного покрытия натуральной цементно-песчаной черепицей «Baltic Tile»

Поделиться:

Современный Каркасный Дом Идеи Дизайна • 333+ Фото • [АртФасад]

Истинные ценители новизны в архитектуре, уставшие от устоявшихся традиций зодчества, смогут по праву оценить Модерн А- Каркасный дом. Правильные геометрические формы этого дома, необычная для обычного обывателя крыша А-Frame и удачное расположение здания среди лесных насаждений подарят счастливым жильцам среди этой красоты незабываемые дни и годы.

Дом станет не только местом отдыха для всей семьи, но и достопримечательностью и изюминкой всего района, которой захотят полюбоваться все без исключения. Вне всякого сомнения, все соседи вокруг не дадут адреса дома, а просто скажут: «Встретимся у А-Каркасного дома!»

Каркасная крыша КАК ГЛАВНЫЙ АРХИТЕКТУРНЫЙ ВОПРОС ПРОЕКТА

В традиционном понимании крыша является лишь частью конструкции дома, защищающей здание от дождя, холода и перегрева. В нашем случае А-образная крыша — это само здание. Он одновременно выполняет функции крыши и стен, обеспечивает отличную теплоизоляцию дома, выгодно скрывает все коммуникации.

Сам дом больше напоминает не воплощение передовой архитектурной мысли, а жилища древних индейцев: вигвамы или типи. Эти конструкции покрывали крупными кусками древесной коры, которые тщательно прессовали, и только после этого покрывали каркас шариками. Не перекликается ли он с кровельным материалом нашего необычного дома? Использование натурального кровельного материала имитирует крышу вигвама, хотя и в несколько стилизованном, модернизированном виде.

Несомненно, этот дом с необычной крышей больше всего понравится подрастающему поколению. Сколько интересных литературных и сказочных персонажей будут жить в этом доме с вашими непоседами? А сколько фантастических и небывалых историй прозвучит среди этой чарующей лесной красоты!

Проживая в таком домике на лоне природы, Вы не только укрепите физическое здоровье и восстановите душевное равновесие себе и своим домочадцам, но и дадите толчок к развитию творческого потенциала своих детей.

Современный каркасный дом ИНТЕРЬЕР

Всегда считалось, что такая геометрическая форма служит для эффективной реализации внутреннего мира человека, как единого целого с планетой и Вселенной. И хотя некоторые сочтут дом с А-образной крышей до земли всего лишь креативным и удачным архитектурным решением, но ощущение единения с неведомыми небесными силами не покидает ни снаружи, ни внутри здания.

Аскетичное исполнение бытового дома не лишает его практичности и удобства. Минимализм и использование натуральных материалов в отделке и мебели придают помещению легкий шарм девичьей невинности.

Даже при отсутствии больших фасадных окон все комнаты светлые и легкие, как перышко на ветру. Такому восприятию способствуют и светлые оттенки в отделке стен и отделке спальни. Наличие камина создает ощущение спокойствия, уюта и семейного тепла.

каркасная крыша ДОМ И ПРИРОДНЫЙ ЛАНДШАФТ

Расположенный просто строительный комплекс в нетронутой первозданной природе гармонично сочетается с современными постройками в природном ландшафте. Удачная планировка участка, на котором расположен необычный дом с А-образной крышей, подчеркивает все архитектурные особенности здания и позволяет максимально сохранить природный ландшафт и растения. Здесь будет не только удобно жить. Здесь будет легко мечтать, творить и творить.

The original eco-friendly idea from the architectural bureau Modernstudio Architektury представляет 2 интересных каркасных дома, которые образуют единый объект. Этот вариант загородного жилья подойдет для тех, кто стремится отойти от привычных устоев проживания в замкнутых пространствах и хочет оказаться на ладони перед дикой средой.

Акцент здесь делается на скромности и простоте. Жильцы получают только необходимый базовый набор помещений для комфортного проживания. И при этом им обеспечен практически неограниченный контакт с природой, который начинается прямо в доме.

Локальность и закрытость конструкций каркасного дома

Идея необычного здания была вдохновлена ​​самой природой. В связи с этим постройки практически воссоздают атмосферу окружающего леса и луга. При этом акцент делается на спокойствии пространств.

Необычная конфигурация обеспечивает дополнительный контакт с природой и усиливает ощущение уединения при проживании в любом из корпусов. Уединенные спальные места располагаются на втором уровне над компактными социальными зонами. Каждая из кают подходит для пары или одного человека.

Панорамные окна обеспечивают качественный визуальный контакт с лесом. В то же время они сконструированы таким образом, что жилье получает много дневного света, но защищено от прямых солнечных лучей. Затененные навесы над панорамными окнами подчеркивают безмятежную атмосферу.

Кажется, что дома направлены в противоположные стороны. Благодаря этому каждое здание предлагает индивидуальный вид на окрестности. Асимметричные рисунки тонко подчеркивают друг друга, образуя логически законченную картину.

Пара домов словно сошлась в танце посреди лесной поляны. Они как бы находятся в движении и растут вместе с лесом. Дизайн элементарный, но выглядит круто и динамично. При этом постройки избавлены от замысловатых форм, но выглядят далеко не стандартно и интересно.

Представленные современные проекты каркасных домов отражают то, как мало на самом деле нужно современному человеку для того, чтобы быть счастливым, чувствовать себя комфортно и просто радоваться жизни. Чем проще устроена жизнь и чем естественнее окружающая среда, тем больше эта среда притягивает и завораживает.

Технология каркасного строительства открыла новые возможности в контексте интеграции архитектуры в окружающую среду. Особенно удачным примером такого объекта является каркасный дом на дереве от Jacobshang Architecture.

Коттедж построен в лесу на довольно неровном ландшафте. Но выравнивать участок под него не пришлось, так как дом висел в воздухе. Живые деревья стали основой для коттеджа. Архитекторы привязали к ним каркас.

А из-за уклона участка вход в здание сделан с земли — подниматься по лестнице не нужно.

Перспективный вид из окон каркасного дома на дереве

Подняв дом над уровнем земли, архитекторы добились хороших видовых характеристик, так как здание возвышается на несколько метров вверх, а не встроено в склон.

В сторону склона открывается панорама прилегающего лесного ландшафта. Чтобы подчеркнуть это и добиться интеграции объекта с окружающей средой, здесь установлены большие окна, которые к тому же обеспечивают качественное дневное освещение.

Натуральность каркасного дома на дереве

Чтобы коттедж максимально гармонично вписывался в окружающую среду, он был полностью построен и отделан натуральными материалами – местным деревом. Это создает особые комфортные условия внутри здания и влияет на микроклимат.

Коттедж соответствует атмосфере леса, но в то же время отличается высочайшим уровнем комфорта для современной семьи. Он не выделяется на фоне леса и не перетягивает на себя акцент, а сливается с великолепием природы, присоединяется к ней.

Экономичность каркасного дома на дереве

Благодаря своей эффектности и современной конфигурации строительство такого дома доступно для клиентов с достаточно ограниченным бюджетом. В основном это связано с отсутствием земляных работ и обустройством фундамента. Далее роль играет недорогая технология строительства самого дома.

В этом случае, учитывая особенности участка, при традиционном строительстве львиная доля бюджета уходила бы на установку цоколя под коттедж. Но так как это легкий каркасный дом на дереве, то опорами для него служит не фундамент, а существующие здесь стволы сосен, к которым крепится каркас. Традиционная обработка и защита досок от гниения обеспечивает долгий срок службы конструкции зимой и летом.

• A-Frame roof AS THE MAIN ARCHITECTURAL SPECT OF THE PROJECT
• Modern A-Frame House INTERIOR
• A -Каркасная крыша ДОМ И ПРИРОДНЫЙ ПЕЙЗАЖ
• 2+ Подробнее Интересные проекты каркасных домов
• Локальность и приватность конструкций каркасных домов
• Динамика проектов каркасных домов в сочетании с ландшафтом
• Стильный и функциональный Каркасный дом на дереве
• Перспективный вид из окон каркасного дома на дереве
• Естественность каркасного дома на дереве
• Экономичность каркасного дома на дереве

Конструкция крыши: каркасный каркас или каркасный дом на дереве. Фермы

В следующий раз, когда вы выйдете на улицу, посмотрите на крыши домов вокруг вас. Как вы думаете, больше каркасных или ферменных? Сможете ли вы хотя бы заметить разницу? Если на то пошло, знаете ли вы, в чем разница между ними?

Давайте начнем с определения каждого из них. Когда строительная палка обрамляет крышу, эта крыша строится — или собирается — на месте, по одному куску пиломатериала за раз. Сначала устанавливаются балки «хребта и долины», затем стропила, а затем потолочные балки. Каждый кусок пиломатериала обрезается, чтобы поместиться на земле, а затем поднимается к каркаснику, который устанавливает «палки» по одной. Палочное обрамление существует практически всегда. Если вы живете в старом районе, у каждого дома, вероятно, есть крыша с каркасом из деревянного каркаса.

Деревянная ферма — это промышленный продукт, построенный за пределами площадки в соответствии со спецификациями, требуемыми строителем. Фермы включают в себя наклонные и потолочные балки в виде единой конструктивной детали. После постройки фермы доставляются на строительную площадку, поднимаются краном и устанавливаются непосредственно над внешними стенами дома. Фермы — это новая технология, которая приобрела популярность за последние несколько десятилетий.

Преимущества и недостатки существуют для каждого из этих стилей конструкции крыши. Reagan Homes имеет опыт работы с обоими вариантами, и наша команда будет рада обсудить с вами варианты, помогая вам решить, что лучше подходит для строительства вашего индивидуального дома, ремонта или пристройки.

Каркас из стержней: плюсы и минусы

Каркас из стержней пользуется большой поддержкой среди строителей всех мастей и во всех регионах США. , что особенно полезно для строительства в отдаленных районах, где могут возникнуть сложности с доставкой и получением сборных ферм.

 Ручной каркас позволяет использовать сводчатые потолки, слуховые окна и чердачные помещения.

Обратная сторона многих преимуществ деревянного каркаса, однако, может быть недостатком этого типа строительства:

• Когда вы ограничены строительством на месте, вы часто зависите от погоды. Плохая погода может привести к задержке сроков и поставить под угрозу целостность ваших пиломатериалов.
• При индивидуальном каркасе рукояти на месте существует более значительная вероятность несчастных случаев и травм.
• Некоторые муниципалитеты могут потребовать, чтобы крыши с деревянным каркасом были проверены инженером-строителем, чтобы убедиться, что они безопасны и надежно построены.
• Затраты — особенно затраты на оплату труда — могут быть выше, поскольку все работы выполняются на месте.
• Мастерство: даже самым опытным и талантливым строителям может быть сложно точно воспроизвести десятки одинаковых досок и стропил.

Кровельные фермы: плюсы и минусы

Кровельные фермы занимают свое место и за последние 50 лет неуклонно набирают популярность.

Преимущества использования ферм:

• Простота конструкции. Сборные фермы собираются подобно пронумерованному пазлу с частями, которые крепятся к основному дому и легко соединяются.
• Это менее трудоемкий способ устройства крыши; потенциальный потенциал экономии средств значителен.
• Жесткая ферменная крыша обеспечивает превосходную поддержку кровельных материалов и защиту от ветра и непогоды.
• Элементы каждой фермы идентичны, а размеры точны, поскольку они изготавливаются на заводе.
• Установка ферменной крыши занимает значительно меньше времени, чем установка крыши с каркасной рамой.
• Из-за строительства за пределами участка существует мало опасений, связанных с погодой, если они вообще есть.

Однако фермы не всегда являются лучшим вариантом для любого строительного проекта. Среди недостатков:

• Домовладельцы и строители, как правило, менее творчески подходят к выбору размера и стиля крыш, которые могут быть построены с использованием ферм.
• В домах с фермами обычно меньше (если вообще есть) возможностей для чердачного помещения (будь то для проживания или хранения).
• Более сложные типы крыш, а также крыши с крутыми скатами или сводчатыми потолками менее подходят для ферм.
• Доставить фермы в отдаленные районы может быть непросто.
• Для заказа и изготовления требуется время.
• С практической точки зрения невозможно учесть изменения и корректировки плана.

Каркасные и ферменные крыши являются приемлемыми вариантами со своими преимуществами и недостатками. Домовладельцы, желающие построить, отремонтировать или добавить к существующему дому, должны поговорить с нами, чтобы определить, какой вариант лучше соответствует вашим потребностям, срокам и бюджету.

Наша профессиональная и опытная команда имеет многолетний опыт строительства и работы с решетчатым каркасом и фермами.
