Подробная технология строительства каркасного дома

Каркасное строительство – это одна из технологий сооружения малоэтажных домов и строений различного предназначения. Используя эту технологию, которой уже более 100 лет, можно всего за 1,5-2 месяца соорудить полноценный дом на облегченном фундаменте. Это жилье ничем не будет уступать домам, построенным с использованием других технологий. Человек также будет чувствовать себя комфортно, ему будут доступны все инженерные коммуникации, можно создавать любую планировку дома. Если использовать технологию строительства с утеплением, каркасные дома можно эксплуатировать даже в регионах с суровыми климатическими условиями.

Каркасное строительство – это одна из технологий сооружения малоэтажных домов и строений различного предназначения. Используя эту технологию, которой уже более 100 лет, можно всего за 1,5-2 месяца соорудить полноценный дом на облегченном фундаменте. Это жилье ничем не будет уступать домам, построенным с использованием других технологий. Человек также будет чувствовать себя комфортно, ему будут доступны все инженерные коммуникации, можно создавать любую планировку дома. Если использовать технологию строительства с утеплением, каркасные дома можно эксплуатировать даже в регионах с суровыми климатическими условиями.

Разновидности каркасной технологии

Для возведения каркасного дома используется два варианта технологии:

  • классическая;
  • щитовая.

Классическая

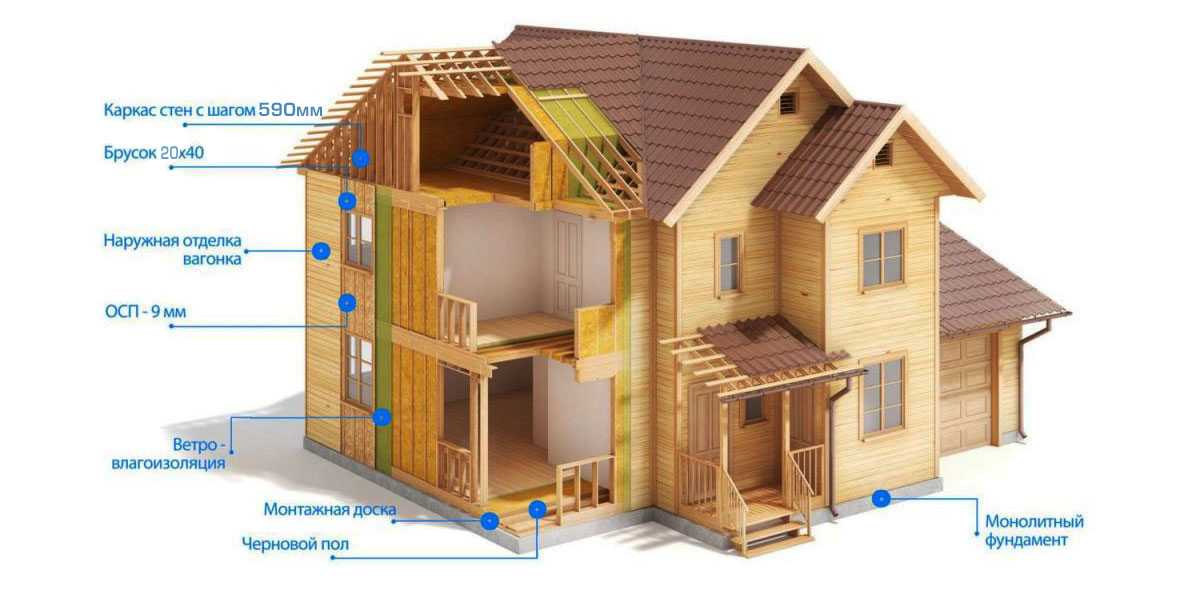

Этот вариант предусматривает использование стен с многослойной структурой. Каркас домов сооружают из стоек, сделанных их деревьев хвойных пород (используются доски толщиной 4-5 см и шириной 14-15 см, их располагают с шагом 50-60 см) и горизонтальных обвязок. Для обшивки каркаса применяются ОСП-плиты, поверх которых устанавливается гидроизоляционная мембрана. Она гарантирует защиту помещений от наружных ветровых потоков, влаги и способствует прохождению паров наружу. Фасад дома отделывают штукатуркой «короед», деревянным фальшбрусом, блокхаусом или другими фасадными материалами.

С внутренней стороны дома его каркас закладывается утеплителем (например, базальтовые плиты) и закрывается пароизоляционной пленкой. На пленку набивается обрешетка и гипсокартон. Все инженерные коммуникации размещаются внутри стеновой конструкции.

Щитовая

В качестве стеновых конструкций используются теплоизоляционные SIP панели. Они представляют собой сэндвич из двух OSB-плит, между которыми размещен утеплитель из негорючего материала. SIP-панели изготавливаются на производстве и доставляются к месту строительства, где их крепят к заранее подготовленному деревянному каркасу.

В качестве утеплителя часто используется пенополистирол, который при нагревании может выделять вредные для человека вещества. По этой причине такие дома не используются для постоянного проживания. В основном щитовую технологию строительства каркасного дома применяют для сооружения нежилых временных объектов. Для гражданского строительства можно применять только те SIP панели, в которых используется безопасный для человека утеплитель.

Для каких объектов используется каркасное строительство?

Технология каркасного строительства используется в тех случаях, когда за короткое время нужно построить жилой дом или возвести быстро окупаемый коммерческий объект. Чаще всего эта технология применяется для сооружения:

  • коттеджных поселков;
  • кемпингов;
  • дачных домов;
  • гостиничных комплексов;
  • турбаз;
  • торговых павильонов;
  • складов;
  • сельскохозяйственных зданий.

Основные этапы каркасного строительства, их особенности

Постройка каркасного дома – это достаточно быстрый способ получить комфортный дом или многофункциональный коммерческий объект. Чтобы строительство прошло быстро, а дом прослужил много лет, нужно придерживаться определенных правил при сооружении основания дома, его стен, крыши.

Фундамент

Каркасные дома – это достаточно легкие конструкции, которые не несут большую нагрузку на фундамент. Это ускоряет процесс строительства и удешевляет его стоимость. Технология строительства каркасного дома предусматривает использование трех типов фундамента.

  1. Столбчато-ленточный. Этот фундамент делается из железобетонных столбов (Æ250 мм) углубленных на 1,3-1,5 м (расстояние между соседними столбами 2 м), которые связываются между собой железобетонной фундаментной лентой 300/450 мм. Несущая способность одной сваи, зависимо от типа грунта, 10…16 тонн/опору.
  2. Ленточный. Фундамент представляет собой монолитную железобетонную ленту одинакового поперечного сечения по всей длине, которая прокладывается под внешними и внутренними стенами. Глубина закладки фундаментной ленты находится в пределах 1,1-1,4 м, а его ширина 0,2-0,3 м. Этот тип фундамента используют в тех случаях, когда под домом планируется цокольный этаж или подвал.
  3. Плитный. Этот фундамент реализуется в виде монолитной железобетонной плиты, толщина которой составляет от 0,2 до 0,3 м. Плита устанавливается по всей площади будущего дома, ее заливают на заранее подготовленную песчаную или щебневую подушку толщиной 0,1-0,3 м и армируют по всей площади. Фундамент отличается повышенной надежностью, что позволяет использовать его на всех типах грунтов и при любой глубине грунтовых вод. Этот тип фундамента является оптимальным для плывущих и неустойчивых грунтов с высоким уровнем грунтовых вод.

Перекрытие

Железобетонное монолитное перекрытие. Монтаж монолитного перекрытия первого этажа может выполняться с применением керамзитных пустотелых блоков. Этот материал характеризуется хорошей термоизоляцией, он химически нейтрален, устойчив к атмосферным воздействиям, грызунам и насекомым.

Деревянное. Деревянные перекрытия – это конструкции из сдвоенных балок сечением 40х200 мм, которые устанавливаются с шагом 0,4…0,6 м. Балки производятся из сосны, обработанной антипиренами и антисептиками. Эта конструкция утепляется, изолируется слоем гидропароизоляции, зашивается стружечными плитами. Для усиления могут использоваться поперечные перекладины, монтаж которых выполняется по контуру здания.

Если длина пролетов составляет более 5-ти метров, балки из соснового массива заменяются двутавровыми балками с поперечным сечением порядка 0,35…0,4 м либо специальными фермами перекрытия.

Нижний лежень и способы его крепления

Нижний лежень или обвязка – это элемент каркасного дома, который выполнен в виде деревянного бруса, прикрепляемого к фундаменту будущего строения. На лежень выполняется монтаж стеновых конструкций дома. Большое внимание уделяется гидроизоляции лежня, который должен хорошо изолироваться от бетонного основания и внешней влаги. С этой целью, для его производства используют твердые породы дерева, которые усиленно обрабатывают антисептиками.

Для крепления лежня к фундаменту используется несколько способов:

  • распорный анкер – анкер позволяет надежно прикрепить тяжелые конструкции к бетонному основанию, он имеет антикоррозионное покрытие, что увеличивает его срок службы;
  • химический анкер – преимуществом двухкомпонентных химических анкеров является высокая устойчивость к динамическим эксплуатационным нагрузкам;
  • анкерная масса – монтаж конструкций с помощью этого способа исключает дополнительные напряжения базового материала;

Каркас

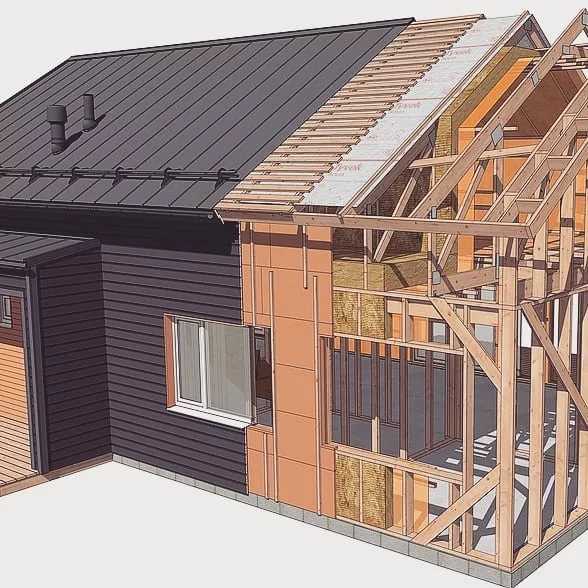

Каркас – это жесткая основа будущего дома, играющая роль его несущей конструкции. Он делается из деревянных вертикальных стоек и горизонтальных лежней. Для увеличения жесткости и прочности конструкции используются раскосы.

Наружные и несущие стены изготавливаются из балок сечением порядка 40х150 мм, для внутренних стен выбираются балки 40х100 мм, их располагают с шагом 40…60 см. Для перекрытия применяются балки сечением 40х180/220 мм (зависит от длины пролета). Дополнительно могут использоваться двутавровые балки или фермы перекрытия, стропила сечением 40х160 мм или стропильные фермы.

Все конструкционные элементы каркасных домов изготавливаются на производстве с точной подгонкой друг к другу. Это обеспечивает высокую надежность конструкции и ускоряет сборку дома.

Для производства каркаса нужна высушенная сосна, которую обрабатывают с четырех сторон на строгательных станках, а затем несколько раз покрывают антипиренами против возгорания и септирующими смесями против насекомых и грибков.

Фермы кровли и междуэтажных перекрытий

Стропильная ферма или ферма кровли представляет собой конструкцию, которая состоит из горизонтальных и вертикальных стоек, соединенных посредством металлических пластин. Расчет сечения опорных стоек выполняется исходя из длины перекрываемых пролетов, величины эксплуатационной нагрузки, динамического воздействия ветра и снежных масс. Стропильные фермы могут иметь разную геометрическую форму, их изготавливают на производстве и поставляют к месту монтажа. Использование готовых ферм ускоряет процесс постройки дома, повышает качество и надежность кровли.

Фермы для межэтажных перекрытий – это деревянные конструкции, состоящие из балок определенного сечения с деревянной обвязкой. Соединение балок и элементов обвязки выполняется посредством металлических пластин. Межэтажные фермы, как и кровельные, изготавливаются производственным способом, что гарантирует их высокое качество, надежность и высокую скорость возведения каркасных домов.

Обшивка дома

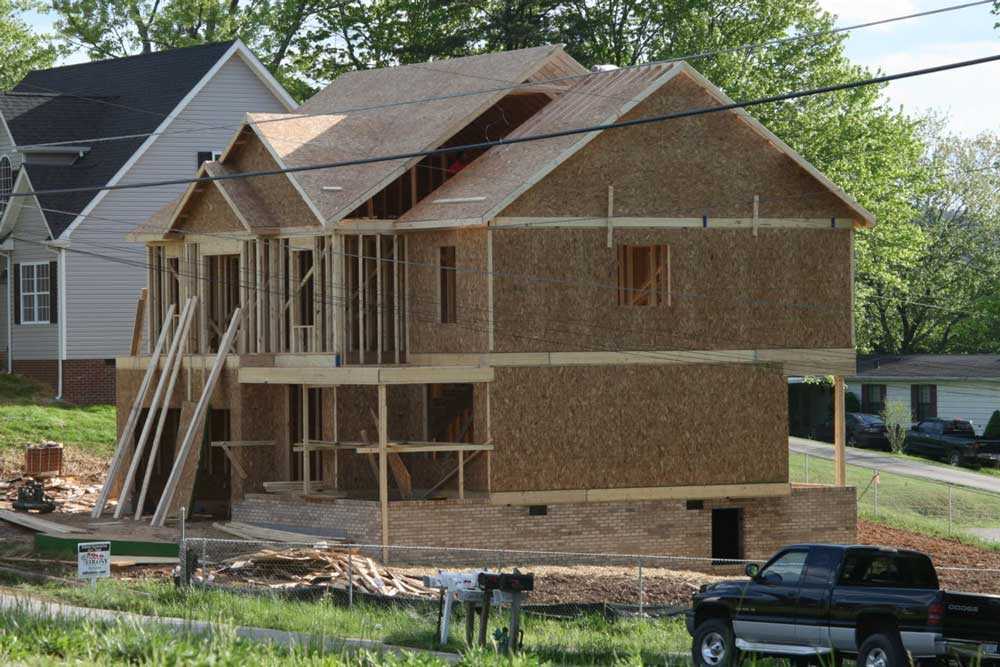

Наружная сторона стен обшивается с помощью стружечных плит OSB, поверх которых натягивается ветрозащитная мембрана. Чтобы не только защищать стены от ветра и внешней влаги, а и поддерживать нормальный микроклимат внутри помещений, используются мембраны, которые способны «дышать». Они могут пропускать наружу водяной пар, исключая его конденсацию внутри дома. Благодаря этому поддерживается нормальная влажность дома и сохраняется целостность деревянного каркаса на протяжении всего срока службы.

Утепление

Ключевым материалом, который исключает промерзание стен, обеспечивает комфорт и уют в помещениях в холодное время года, является утеплитель. Технология строительства каркасного дома с утеплителем предусматривает возможность использования двух типов утепляющего материала.

  1. Безформальдегидный утеплитель на основе стекловолокна. Этот материал не имеет в своем составе вяжущих веществ (смол) на формальдегидной основе, которые являются опасными для человеческого организма. Безформальдегидная минвата характеризуется высокой шумоизоляцией, из нее получается хороший термозащитный барьер. Коэффициент теплопроводности этого утеплителя в 20 раз ниже аналогичного показателя для кирпичной кладки. По теплоустойчивости, 10 см минваты заменяют кирпичную кладку толщиной почти 2 м.
  2. Целлюлозный утеплитель. Это еще один безвредный для человека утепляющий материал, надежно защищающий помещения дома от холода и постороннего шума. По своей структуре – это рыхлый материал, который на 80% состоит из вторичной целлюлозы, на 12% из нелетучих антипиренов и на 8% из антисептиков. Целлюлозный утеплитель может использоваться как на этапе строительства каркасного дома, так и для его дополнительного утепления.

Внутренняя отделка

Технология строительства каркасного дома позволяет получать практически идеальные поверхности стен, что существенно упрощает их отделку. Учитывая, что стены каркасного дома не дают усадки, их отделку можно начинать сразу же после завершения этапа строительства.

На внутреннюю сторону стен крепится теплоизоляционная мембрана, которая исключает чрезмерное проникновение паров из нагретых внутренних помещений в стеновые и кровельные конструкции. После мембраны каркас обшивают рейками и на них крепят материал для внутренней отделки: гипсокартон, доски вагонки, декоративные панели, керамическая плитка.

Наружная отделка

Снаружи стены можно отделывать разными материалами: сайдинг, облицовочный кирпич, деревянная обшивка под сруб, фиброцементные панели и прочие декоративные материалы для внешней отделки.

Монтаж наружной отделки рекомендуется делать по принципу вентилируемого фасада, когда между стеной и фасадной отделкой есть воздушное вентиляционное пространство. Использование естественной вентиляции позволяет эффективно отводить лишнюю влагу от утеплителя, сохраняя оптимальный микроклимат внутри помещений при любых погодных условиях. Наличие воздушной вентиляции способствует высокому сопротивлению теплоотдачи и продлевает срок эксплуатации дома.

Инженерные сети


Инженерные коммуникации каркасного дома (электрика, отопление, канализация, водопровод, вентиляция) прокладываются внутри полостей стен. Для соединения электрокабелей используются соответствующие монтажные коробки, а сам кабель укладывается в металлорукава. Трубы отопительной системы и водопровода также размещаются внутри специальных гофротруб и дополнительно утепляются. Это исключает потери тепла и препятствует возникновению конденсата.


Кровля

Крыша каркасного дома включает в свою конструкцию наклонные поддерживающие балки, на которых крепится обрешетка или настил. Поверх этой конструкции выполняется монтаж наружного покрытия, которое делают из металлочерепицы, ондулина, мягкой или керамической черепицы. Технология строительства каркасного дома предусматривает возможность установки крыш разных форм: одно- и двускатные, шатровые, плоские, шпилеобразные, четырехскатные.

Каркасная технология – плюсы и минусы

К основным преимуществам каркасных домов относятся:

  • экономичность постройки – стоимость строительства каркасного дома в несколько раз дешевле кирпичного;
  • высокая скорость строительства – использование готовых панелей, ферм для кровли и перекрытий позволяет сооружать дом всего за 2 месяца;
  • высокая теплоизоляция стен – это позволит дольше сохранять тепло внутри дома и меньше израсходовать энергоносителей;
  • малый вес дома исключает потребность массивного фундамента, что ускоряет процесс его сооружения и уменьшает стоимость;
  • поскольку дом не дает усадки, внутренние отделочные работы можно начинать сразу же после окончания строительства;
  • экологичность дома – для его строительства используются деревянные бруски, доски, безопасный утеплитель и другие, экологически чистые, материалы, которые не причиняют вреда человеку и окружающей среде;
  • строительство можно выполнять в любое время года, даже зимой.

Кроме плюсов есть и минусы каркасной технологии:

  • поскольку каркасный дом построен на 90% из горящих строительных материалов, повышается вероятность возникновения пожара; решается эта проблема посредством использование утеплителя, не поддерживающего горение, а также использования антипиренов для обработки деревянных конструкционных элементов;
  • недолговечность – считается, что деревянная конструкция дома подвержена быстрому гниению и поражению грибком; устранить эту опасность можно посредством применения специальных антисептиков для обработки деревянных элементов.

7 минусов и 8 плюсов каркасных домов

Содержание:

  • Особенности каркасного дома
  • 8 плюсов строительства каркасных домов
  • 7 минусов каркасной технологии
  • Подведем итоги

Каркасная технология строительства домов в России на пике популярности. Это неудивительно: по сравнению с традиционными кирпичными или даже газоблочными зданиями у каркасных домов много преимуществ. При этом изначально эта технология была разработана для Канады, которая по суровости климата даст фору даже России: за полярным кругом находится более трети канадской территории, а южных регионов у этой страны, в нашем понимании, нет вовсе. Отсюда простой вывод: технология строительства, которая подходит для Канады, подойдет и для российских условий.

Впрочем, как и почти везде в строительстве, высказаться однозначно в пользу каркасной конструкции нельзя. В комплекте с плюсами идут и серьезные минусы, некоторые из которых делают возведение каркасных домов в определенных условиях рискованным предприятием. В статье мы расскажем сразу об обеих сторонах этой технологии без приукрашивания и умолчания. А дальше выбор за вами.

Особенности каркасного дома

Первая особенность в том, что каркасные дома бывают разными. Канадские, финские и даже европейский фахверк — все это разновидности каркасного здания. Причем разница в характеристиках домов, построенных по разным видам каркасной технологии, может быть впечатляющей. Ближайший аналог — деревянный дом. Это может быть сруб, брусовое здание или тот же каркасник, и свойства всех этих видов деревянных домов сильно отличаются.

В России обычно под каркасным домом понимают дома, построенные по канадской технологии. Они доступные и самые простые с точки зрения монтажа. Поэтому эта статья тоже посвящена плюсам и минусам каркасных домов именно канадского типа.

Вторая особенность касается каркасных домов для постоянного проживания. А, точнее, устоявшейся российской практики строительства каркасников. Много лет у каркасного дома был синоним — дача. Ведь в Россию технологию привезли именно как способ построить недорогой дачный домик.

Отзвуки этого есть до сих пор: существенная часть готовых проектов каркасных домов недостаточно утеплена для круглогодичного проживания. Это приводит к космическим счетам за отопление, промерзающим углам и негативным отзывам. Поэтому перед началом строительства убедитесь, что ваш проект не из «дачной» категории.

Сделать это легко: оцените, насколько хорошо дом утеплен. Если слоя утеплителя нет вообще или его толщина меньше, чем нужно по СНиПам для вашего региона, значит, перед вами дачный дом. Ну или просто коттедж, спроектированный для других климатических условий. В любом случае такой проект вам не подходит.

8 плюсов строительства каркасных домов

От особенностей — к преимуществам технологии. Но сразу оговоримся, что все плюсы каркасных домов, перечисленные в этом разделе, актуальны только для зданий, построенных строго с соблюдением норм. И правильно адаптированных под конкретный климатический регион.

Низкая стоимость строительства

Это главное преимущество строительства каркасного дома, которое обеспечило ему небывалую популярность среди российских частных застройщиков. Точную экономию посчитать сложно — она сильно зависит от качества используемых материалов, квалификации строителей и комфортности самого дома. Но речь порой заходит о десятках процентов, иногда — о кратной разнице.

Особенно если строительство ведется на сложных грунтах.

Нетребовательность к фундаменту

Особенности строительства каркасного дома делают его нетребовательным к фундаменту.

Во-первых, он очень легкий — стены каркасника почти полностью состоят из утеплителя. Даже дерева в них во много раз меньше, чем у строения из бруса.

Во-вторых, каркасный дом — это рамная конструкция. И она лежит на фундаменте, как на платформе.

В результате для каркасного дома часто можно ограничиться бюджетным свайным фундаментом, в то время как под кирпичный или газоблочный нужно заливать как минимум ленту или даже монолитную плиту.

Высокая скорость строительства

Чтобы построить кирпичный дом, нужно минимум два года: в первый год заливают фундамент, во второй уже возводят коробку. Это же касается срубов и большинства брусовых домов, которым нужно дать все тот же год на усадку. Исключения — постройки из дорогого клееного бруса.

Каркасный дом даже самостоятельно можно построить за полгода. Заводские конструкции и вовсе собираются, как конструктор, поэтому въехать в такой коттедж теоретически можно всего через несколько месяцев после начала стройки. И это несомненный плюс строительства каркасных домов.

Простота возведения

Каркас из дерева, заложенный утеплителем и зашитый с двух сторон — вот и весь дом по канадской технологии. Для его строительства нужны только базовые инструменты, вроде электролобзика и шуруповерта, и нет необходимости привлекать спецтехнику на этапе возведения коробки. Поэтому со строительством каркасного дома при должном упорстве справится один человек, даже с не самым большим опытом.

Дом-термос

Плюсы каркасного дома для круглогодичного проживания не исчерпываются низкой стоимостью и скоростью строительства. Такой коттедж похож на термос, прекрасно удерживающий тепло.

Вот только основные особенности:

  • возможность уложить толстый слой утеплителя без потери жилой площади;
  • контур утепления всегда замкнут, то есть нет щелей, через которые тепло будет утекать из дома;
  • отсутствует инфильтрация (просачивание холодного воздуха) через стены.

По этой причине большинство пассивных (расходы на обогрев 1 м2 меньше 15 кВт/ч в год) — это именно каркасники.

Можно строить зимой

Для строительства каркасных домов нет никаких ограничений по температуре. Их можно ставить летом, а можно — зимой. Это еще один фактор экономии, поскольку зимой из-за сезонности строительства часто делают скидки и на материалы, и на стоимость работ.

Дома простые в отделке и облицовке

Снаружи стены каркасных домов зашивают OSB или влагостойкой фанерой, изнутри — этими же материалами либо гипсокартоном. Получается ровная поверхность, которую практически не нужно шпаклевать, разве что заделать стыки.

Жесткость и сейсмоустойчивость

Еще один плюс каркасных домов для постоянного проживания — цельность конструкции. Рама из дерева связывает весь дом в единое целое, поэтому во время землетрясения каркасник ведет себя, как поплавок на волнующейся воде: посуда может разбиться, мебель — упасть, но сам дом, скорее всего, не пострадает.

7 минусов каркасной технологии

Преимуществ у каркасных домов много, но и недостатков тоже хватает — эта технология далеко не идеальна, как бы продавцы каркасников ни хотели доказать обратное.

Горючий материал в основе

Каркасные дома сделаны из дерева, а это горючий материал. Пропитка антипиренами значительно повышает огнестойкость древесины, позволяя ей выдерживать воздействие открытого огня до 20 минут перед возгоранием. Плюс использование негорючего утеплителя, в котором каркас утоплен, во многом решает проблему. Но риск возгорания все равно выше, чем у дома с кирпичными стенами, утепленными такой же негорючей теплоизоляцией.

Часто нужна принудительная вентиляция

Каркасник — дом-термос. Это и его преимущество, и недостаток. Поскольку контур утепления замкнут, а стены проложены паро- и гидроизоляцией, воздухообмен в здании при закрытых окнах возможен только через вентиляцию.

Для небольших дачных домиков хватит и естественной, главное, чтобы она была правильно рассчитана и сделана. А вот в жилых коттеджах нужно делать принудительную вентиляцию, хотя бы на приток. Лучше — приточно-вытяжную. Иначе сырости в здании не избежать, не говоря уже о спертом воздухе. И это ключевая особенность проектирования каркасных домов.

Необходимость регулярной ревизии утеплителя

Каркасные дома обычно утепляют экологичными материалами: минеральной ватой, эковатой, даже соломой. А они при вертикальной укладке со временем проседают под действием силы тяжести, оставляя в верхней части стен пустоты. Поэтому утеплитель нужно периодически обновлять. Периодичность зависит от его вида и составляет 10-20 лет.

Требовательность к качеству древесины

Для устройства каркасных домов нужна хорошо высушенная, качественная древесина. А нередко пиломатериалы на российском рынке либо недосушенные, либо откровенно сырые. Если сделать каркас из такой древесины, его за год-два поведет, и вы получите художественно изогнутые стены и полы с растрескавшейся отделкой.

Поэтому пиломатериалы нужно выбирать очень тщательно либо самостоятельно досушивать их до нормы

Древоточцы, муравьи и компания

Деревянный каркас, заполненный легким пористым материалом — отличный дом для насекомых и грызунов. Антисептическая пропитка бруса и досок — эта защита всего на несколько лет. До десяти лет, с учетом того, что деревянная рама утоплена в утеплителе. А дальше путь для насекомых открыт, и защитить от них может только качественная отделка стен.

Срок службы меньше, чем у традиционных материалов

Срок службы коробки кирпичного, каменного или бетонного дома — столетия. Каркасник прослужит 50-70 лет, и это если он сделан по всем правилам.

Необходимо строго соблюдать технологию

Даже небольшое нарушение технологии строительства может привести к необходимости капитального ремонта дома уже через несколько лет. Утеплитель может набрать влагу, и тогда он не только перестанет удерживать тепло, но и станет причиной гниения каркаса.

Подведем итоги

В статье мы рассказали об особенностях, преимуществах и недостатках каркасных домов. Это популярная технология строительства, которая привлекает своей дешевизной, энергоэффективностью, высокой скоростью и простотой возведения, возможностью постройки зимой и сейсмоустойчивостью. С другой стороны, в основе каркасных домов горючее дерево, они часто нуждаются в принудительной вентиляции и ревизии утеплителя, а также служат меньше, требовательны к качеству древесины и соблюдению технологии.
