Как правильно утеплить каркасный дом минватой? – выбор теплоизоляционных материалов на основе минеральной ваты для утепления каркасного дома

Содержание

Каркасные дома необыкновенно популярны и отличаются многими достоинствами по сравнению с другими типами жилых построек. Их проектирование и возведение имеет ряд особенностей, главная из которых — технология утепления. В этом материале мы подробно остановимся на теплоизоляции каркасного дома, выборе утеплителя и правилах его монтажа.

На сегодняшний день каркасный дом — самый популярный формат индивидуального жилищного строительства в России. В 2020 году доля «каркасников» в общем объёме деревянного домостроения составила 66 %: за десять лет она выросла в полтора раза. При этом доля домов из массивной древесины — срубов — сократилась с 55 до 34 %. Лидируют «каркасники» и в рамках программ ипотечного кредитования ИЖС, которые российские банки начали активно предлагать в 2021 году. По данным АО «ДОМ.РФ», на долю застройки по каркасной технологии сейчас приходится 35 % всех выданных кредитов, что примерно в 2,3 раза превышает объём ипотеки на дома из газобетонных блоков.

Почему каркасные дома популярны: достоинства и недостатки

В том, что каркасные дома столь популярны, нет ничего удивительного. При условии соблюдения строительных нормативов такое решение наиболее эффективно и рационально по таким причинам, как:

  • самая высокая энергоэффективность: в каркасной постройке весь объём несущих конструкций заполнен утеплителем. Применение для теплоизоляции минеральной ваты (например, ИЗОВЕР Профи или ИЗОВЕР Тёплые Стены Стронг) позволяет на большей части территории России обеспечить качественное утепление при толщине стен 150–200 мм;
  • малый вес постройки: дома по каркасной технологии можно возводить на лёгком фундаменте либо на винтовых сваях;
  • возможность строить на любом грунте: свайный фундамент нетребователен к основанию и позволяет проводить строительные работы даже на подтопляемых участках и на вечной мерзлоте;
  • простота и экономичность: каркасной постройке не нужна дополнительная фасадная конструкция, поскольку облицовка фасада навешивается непосредственно на каркас. То же самое относится и к внутренней обшивке стен;
  • самая высокая скорость возведения. В отличие от строений из массивной древесины, газобетона, кирпича или силикатных блоков, «каркасники» не нужно выдерживать перед отделкой и заселением: они сразу готовы к эксплуатации. Сама технология строительства также позволяет закончить дом за короткое время и не включает «мокрых» процессов (приготовления растворов, штукатурных работ и т. п.).

Конечно, у каркасной технологии есть и свои недостатки. Например, к лёгким стенам сложнее крепить тяжёлую мебель. Однако этот вопрос решается путём включения в каркас закладных или применения для внутренней обшивки материалов с увеличенной несущей способностью (например, гипсовых плит повышенной прочности GYPROC СТРОНГ и GYPROC АКВА СТРОНГ), а также специального крепежа.

Другой недостаток — нормативный запрет на скрытый монтаж коммуникаций. Речь идёт о трубах и электропроводке. Впрочем, это одновременно и достоинство, поскольку проложенные открытым способом проводку и водопровод гораздо проще инспектировать, ремонтировать, а при необходимости совсем несложно поменять их конфигурацию.

Подходит ли каркасный дом для постоянного проживания?

Порой можно услышать, что каркасные дома ненадёжные, «некапитальные» и подходят только для временного жилья или дачи. Однако это в корне неверно. Подобные суждения опираются на практику строительства «каркасников» низкого качества: из дешёвых материалов, с каркасом упрощённой конструкции, из бруса уменьшенного сечения и т. д. Такие решения широко предлагают некоторые застройщики, специализирующиеся на возведении сезонных дач и стремящиеся максимально снизить стоимость своих проектов.

В то же время каркасный дом – наиболее распространённое решение в США и Канаде, где он служит именно для постоянного проживания, в том числе в регионах с суровым климатом. В России в настоящее время действует свод правил СП 31–105–2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», представляющий собой адаптацию Национальных норм по жилищному строительству Канады (National Housing Code of Canada 1998 and Illustrated Guide) с учётом российских условий и существующих нормативов.

Кроме того, недавно вышла обновлённая третья редакция СП 64.13330.2017 «Деревянные конструкции», которая ужесточает требования к качеству используемых в строительстве древесины и пиломатериалов в соответствии с международной практикой. Благодаря этому можно возводить по каркасной технологии даже многоэтажные здания.

Почему минеральная вата: особенности и расчёт утепления каркасного дома

Каркасная технология наиболее критична к выбору утеплителя. Одним из главных требований в этом случае становится негорючесть. Кроме того, утеплитель должен обеспечивать высокое сопротивление теплопередаче при относительно небольшой толщине слоя, быть лёгким, долговечным, обладать высокой эластичностью и упругостью для удобства монтажа в каркас.

По сумме этих требований для утепления каркасных домов в большинстве случаев применяется минеральная вата — лёгкий и при этом энергоэффективный и экологически безопасный теплоизоляционный материал, относящийся к группе негорючих (НГ по ГОСТ 30244-94), в отличие от аналогов, которые являются горючими (Г1-Г2) и при нагреве могут выделять летучие ядовитые вещества.

К примеру, универсальный утеплитель ИЗОВЕР Профи с улучшенной теплопроводностью (λ = 0,037 Вт/(м•°С)) обеспечивает каркасным конструкциям необходимое сопротивление теплопередаче при толщине слоя от 150 (юг и средняя полоса России, включая Московскую область) до 250 мм (в регионах с наиболее суровой зимой, например в Якутии). Приблизительно рассчитать количество и стоимость материала можно с помощью калькулятора расчёта утепления и затрат на отопление от ISOVER. Он учитывает географическое положение, особенности конструкции дома и желаемую температуру внутри в период отопительного сезона. Для точного расчёта специалисты могут использовать проектный калькулятор ISOVER.

Преимущества минваты

В отличие от жёстких материалов, минеральная вата ИЗОВЕР Профи характеризуется повышенной упругостью и надёжно держится в каркасе без использования крепежа. Её улучшенная формостабильность гарантирует устойчивость конструкции в течение 50 лет и более. При монтаже минвата не крошится и не ломается, распрямляется и плотно прилегает к каркасу, без щелей заполняя все пустоты, что предотвращает образование мостиков холода.


Материал выпускается в формате длинных плит в рулонах шириной 1 220 мм (есть формат, в котором внутри рулона полотно разрезано по ширине на два по 610 мм) и длиной 4 100 мм (в развёрнутом состоянии). Полотно состоит либо из одного 100-миллиметрового слоя, либо из двух по 50 мм, которые можно использовать как вместе, так и по отдельности, формируя теплоизоляционный слой необходимой толщины. Благодаря небольшому весу минвату легко переносить и монтировать своими силами, в сжатом состоянии она помещается в легковой автомобиль в количестве шести — восьми рулонов.

ИЗОВЕР Профи — универсальный материал, который можно применять для утепления каркасных стен, полов и перекрытий, чердака и кровли, мансарды и балконов. Благодаря технологии AquaProtect он обладает водоотталкивающими свойствами (влагостойкостью). Применение одного вида материала для утепления всего дома существенно упрощает строительство и минимизирует количество отходов и обрезков.

Кроме того, утеплить стены можно с использованием минеральной ваты ИЗОВЕР Тёплые Стены Стронг, которая выпускается в виде упругих эластичных плит размером 610 х 1 000 мм и толщиной 50 и 100 мм. Она обладает ещё более высокими теплоизоляционными свойствами (λ = 0,034 Вт/(м•°С)), что позволяет сохранять в доме комфортную температуру в любое время года.

Монтаж утеплителя

Длинные плиты ИЗОВЕР Профи укладывают в конструкцию каркаса. При его стандартном шаге 600 мм дополнительные 10 мм ширины рулона позволяют установить утеплитель враспор. Он держится в каркасной конструкции благодаря собственной упругости, без дополнительного крепления в виде лески, гвоздей и т. п. При нестандартном шаге каркаса длинную плиту можно разрезать на части необходимого размера, обеспечив припуск 10–15 мм.



Изнутри, со стороны комнат, к каркасной конструкции с помощью строительного степлера крепят пароизоляционную мембрану, например ИЗОВЕР Паранет. Чтобы обеспечить герметичность такого решения, её монтируют с нахлёстом полотен 100 мм, а стыки между ними проклеивают пароизоляционной клейкой лентой ИЗОВЕР Паранет (КЛ).

Поверх пароизоляции к рёбрам каркаса крепится обрешётка из реек сечением 15–20 мм.

Она прижимает мембрану и образует воздушный зазор между ней и внутренней обшивкой стен из гипсовых плит, ДВП или другого материала. Последние монтируются либо на металлическую каркасную конструкцию, либо непосредственно к обрешётке.


С внешней стороны дома аналогичным образом монтируют гидроветрозащитную мембрану (например, ИЗОВЕР Ветранет). При этом нахлёсты делают так, чтобы капли конденсата не затекали под неё. Поверх мембраны также устанавливают обрешётку, но уже толщиной не менее 40–50 мм, чтобы обеспечить достаточную вентиляцию, и крепят к ней наружную облицовку (сайдинг, панели, планкен и т. д.) либо зашивают стеновую конструкцию листовыми материалами под последующую покраску или штукатурку.

Методика утепления кровли, чердачного перекрытия, мансарды и пола в каркасном доме ничем не отличается от утепления в других типах построек. Подробно с особенностями выполнения этих работ можно ознакомиться в следующих статьях:

Важность пароизоляции

При утеплении каркасного дома пароизоляция имеет особое значение. В отличие от любых других стен, которые обычно утепляют снаружи, в составе каркасных конструкций нет стенового материала, который сам по себе полностью или частично препятствует увлажнению утеплителя проникающими изнутри влажными испарениями. Отсутствие мембраны приведёт к быстрому увлажнению минваты, что в разы снижает эффективность теплоизоляции, а при критическом накоплении влаги и обледенении делает её и вовсе бесполезной. Поэтому очень важно соблюдать технологию монтажа пароизоляции, обеспечить её непрерывность и герметичность по всей площади стен, пола и перекрытия верхнего этажа для формирования герметичного контура внутри дома. При этом не стоит забывать о необходимости вентиляции или проветривания (микропроветривания) для удаления излишков влаги (запотевшие окна — верный признак превышения влажности) и просто для притока свежего воздуха.

Крепить мембрану ИЗОВЕР Паранет следует так, чтобы ворсистой стороной с логотипами она смотрела внутрь помещения. Ворс впитывает избыточную влагу, которую затем испаряет при проветривании, тем самым предотвращая выпадение конденсата.

Внутренние перегородки и межэтажные перекрытия

Внутренние перегородки и межэтажные перекрытия в каркасном доме заполняют минватой в основном для звукопоглощения в составе звукоизоляционных конструкций с такими материалами, как гипсовые плиты GYPROC. Утепление в этом случае второстепенно. Хотя при использовании современных систем управления микроклиматом, позволяющих устанавливать индивидуальный температурный режим для каждой комнаты, оно также не будет лишним. Поскольку температурно-влажностный режим внутри дома примерно однороден, пароизоляцию в составе внутренних перегородок и межэтажных перекрытий (между тёплыми этажами) использовать не обязательно. Высокие звукопоглощающие свойства минваты ИЗОВЕР Шумка делают её оптимальным выбором для применения внутри строения.


Грамотный выбор утеплителя и соблюдение технологии его монтажа позволит построить надёжный и уютный каркасный дом для всей семьи, который прослужит долгие годы и ни в чём не будет уступать постройкам из кирпича, газобетона и других материалов.

Зачем утеплять стены каркасного дома PIR плитами?  I Статьи ОСТ+

Каркасный дом утепляем PIR плитами фольга или алюминий

Какая изоляция способна лучше других держать и изолировать тепло перепада с сохранением параметров цена-качество. Вопрос задают собственники дачных домиков, котеджных посёлков и бытовых гаражей. Замечания требований Заказчика к утеплителю заметим сохранение пространства внутри дома и термоизоляции. Комфортное житьё длилось в спокойном микроклимате с защитой стен знойного периода времени и холодного времени суток в зимний период, снизит материальную статью затрат в зимнюю пору.

Где минус а где плюс разбираемся

Дерево бруса балок зашивается с фасадной части декоративными материалами, при чём не важна геометрия расположения дерева — вертикально или горизонтально. Каркасный дом изнутри утепляется посредством фиксации вложения термоизолированной плиты между балками. Дерево и пир по теплопроводности уровняем и видим — показатель древесный в четыре раза превышает цифру PirroMembrane,  на толщину плиты в 80мм потребуется брус величиной в 320 мм, когда сечение бруса по факту не больше, чем 200-150мм. Деревянная балка в диаметре сечение 100 х 100 мм. Мостик холода это 10 — 15 процентов поля, тут и происходят теплопотери.

Контур — слой без теплопотерь

  • Состоит в том, чтоб установить беспрерывно слой изолятора во внутренней части каркасного помещения. Это даст исключения мостов холода за счёт непрерывности бесшовного контура в 100 процентов, алюминиевый скотч поможет для склейки стыка.
  • PirroMembrane и  PirroUniversal — свойства и физико-химические показатели жесткости которые исключат нагрузку легкостью — облицовка с двух сторон отразит холод и сохранит тепло, проницаемость пара и воздуха.  Герметичность плит без временна. Чтоб произвести фиксацию нужен зазор между плитами на 15-20 мм,  фиксировать зазор клиньми, клинья вытащить, тщательно запенить щели, выбросить клинья.

Два слоя в каких случаях монтажа

Пребывание дома только в сезон

Утепление не требуется

Пребывание дома круглый год

Установить второй уровень 30мм плиты в порядке шахмат сверху каркаса с помощью механической стяжки

Пароизоляция изнутри

В сезонное пребывание дома

Слой не требуется



Постоянное пребывание круглый год

Стыки закрыть скотчем из алюминия



Дом из каркасного решения с утеплением стен — алюминий или фольга

предлагаем к заказу купить так же холодильные агрегаты на раме, моноблоки и строительные сэндвич панели с глухими двери в  морозильные помещениях

Разрез по вертикали стен

Разрез по горизонтали стен

Чем утеплять каркасную дачу

Утепление каркасной дачи необходимо по многим причинам. Это — отсутствие сквозняков летом и тепло зимой, чистые от грибка и плесени стены и уменьшение расходов на отопление. Теплоизоляция — важный этап строительства каркасной дачи, чем утеплять стены, пол, потолок, расскажем в нашей статье.

Зачем утеплять каркасные дома

Дома ранней постройки не утепляли, что приводило к большим потерям тепла, до 40%. Наибольшие теплопотери происходили через щели в окнах, чердачные помещения, мостики холода, образованные в стенах. Сделать микроклимат в каркасном доме благоприятным позволяет утепление.

Причины, почему стоит произвести теплоизоляцию:

  • снижение затрат на отопление;
  • повышение звукоизоляция стен;
  • предотвращение деформации стен, связанных с температурными колебаниями, и увеличение срока эксплуатации дома;
  • повышение гидрофобных качеств материалов при фасадном утеплении;
  • правильное удаление влаги, противостоящее образованию грибка.

Каркасные дома представляют собой конструкцию из несущего каркаса, выполненного из бруса, внутренней и наружной обшивки. Внутреннее пространство заполняют теплоизоляционные плиты. Чем они толще, тем ниже теплопотери. К снижению потребляемой энергии в дачных каркасных домах приводят работы по внешнему утеплению ограждающих конструкций.

Как произвести утепление: снаружи или внутри

Вопрос, с какой стороны лучше утеплять стены каркасного дома, волнует многих владельцев деревянных строений. Чтобы внутри дома было максимально комфортно, следует произвести утепление в комплексе: утеплить стены, потолок, пол, оконные, дверные проемы, причем утеплить стены с двух сторон. На стадии проектирования следует произвести экономическую оценку разных вариантов каркасного утепления, оценить их все плюсы и минусы.

Если бюджет не позволяет произвести полноценную теплоизоляцию, можно остановиться на одном из вариантов: установить теплоизоляционный материал только на наружной стороне стены или утеплить дом внутри.

Преимущества и недостатки внутренней теплоизоляции стен

Решая вопрос, с какой стороны утеплить дачный каркасный дом, по законам физики лучше сделать фасадное утепление. В правилах строительства есть принцип расположения материалов по их теплопроводности: снаружи устанавливают теплоизоляционные материалы с максимально низким коэффициентом теплопроводности и высоким параметром пароизоляции.

При установке теплых материалов внутри помещений каркасного строения нарушаются эти два правила. Хотя в комнатах и будет тепло, но повышается вероятность образования сырости, что влечет появление грибка. Если вы остановились на утеплении стен каркаса внутри дома, вы можете самостоятельно установить гипсокартонные конструкции, расположив между стеной и гипсокартоном утеплитель. Ключевым условием, ведущим к повышению теплоизоляционных качеств стены и уменьшению образования сырости, является плотное примыкание теплоизоляции к стене и в стыках. Зазоры при понижении температуры ведут к образованию мостиков холода. Остывать будет не только наружная отделка каркасного дачного дома, но и гипсокартонные стены внутри помещений, на которых спустя некоторое время появится конденсат, и будет проступать плесень.

Для того, чтобы избежать этих проблем, следует придерживаться таких рекомендаций:

  1. Выбрать для утепления каркасной дачи фольгированный утеплитель, еще лучше установить теплоизолятор с двухсторонним фольгированием.
  2. Использовать для обшивки внутренних стен гипсокартон толщиной не менее 5 см.

Плюсы и минусы утепления стен снаружи

Фасадное утепление каркаса — лучший способ утеплить каркасную дачу. Главное преимущество этого варианта утепления в том, что стабилизируется микроклимат внутри дома. Это значит:

  • уменьшаются расходы на отопление каркасного дома в зимний период и охлаждение воздуха летом;
  • перестанут отклеиваться обои, отшелушиться штукатурка и краска;
  • не будет сырости и грибка.

К дополнительным преимуществам надо отнести защиту металлоконструкций от коррозии и бетона от разрушения. Улучшаются звукоизоляционные показатели, облагораживается фасад вашего дачного каркасного домика. Если внутренние работы по теплоизоляции уменьшают общую площадь примерно на 5%, то при наружном утеплении площадь «не страдает». Недостатки фасадного каркасного утепления тоже есть, но они связаны с неправильным выбором утеплителя и нарушениями в технологии.

Выбор каркасного утеплителя

Каркасные строения в виду конструктивных особенностей отличаются большими теплопотерями. Зимой расходы на оплату теплоносителей обходятся слишком дорого, поэтому на качественном теплоизоляционном материале экономить не стоит.

Для создания благоприятного микроклимата в каркасном доме, утеплитель должен соответствовать следующим требованиям:

  • обладать низкой теплопроводностью, это свойство напрямую влияет на расходы в период отопления;
  • не впитывать влагу, если каркасный материал будет обладать гигроскопичностью, он быстро разрушится;
  • обладать огнеупорностью, каркасный утеплитель не должен поддерживать процесс горения;
  • быть экологичным, этот фактор актуален, если в каркасном доме утепление установлено внутри;
  • обладать высокой звукоизоляцией, качественные теплоизоляторы препятствует проникновению звука.

Хороший теплоизоляционный каркасный материал должен сохранять свои эксплуатационные характеристики на протяжении всего срока эксплуатации.

Какие материалы предлагают производители

На современном рынке представлены следующие виды каркасных утеплителей:

  • Пенопласт. Достоинства: недорогой, легко монтируется, хорошо удерживает тепло. Недостатки: крошится, его любят мыши, звукоизоляция на невысоком уровне, может загореться.
  • Минеральная вата. Мягкий вариант — стекловата: огнеупорна, не разрушается, с высокими теплоизоляционными параметрами. Минус: для фиксации материала его необходимо устанавливать на деревянную обрешетку каркасного дома, через время образуются мостики холода.
  • Каменная вата (базальтовая). Имеет хорошие теплоизоляционные показатели, не разрушается, не горит, легкая по весу. Недостаток: впитывает влагу. Требуется защита гидроизоляционным материалом.
  • Пенополистирол. Плотный материал с высокими прочностными характеристиками. Не впитывает воду, не горит, обеспечивает высокую звукоизоляцию, стоит недорого.
  • Теплоизоляционные плиты PIR. Отличается наилучшими показателями по теплопроводности, водопоглощение — менее 1%, не горит. Не гниет, устойчив к образованию плесени, срок эксплуатации — 50 лет.
  • Технология напыления пенополиуретана. Нанесение ППУ обходится дешевле, чем монтаж плит. Не подвергается гниению, стойкий к агрессивным веществам, температурным перепадам, обладает низким весом, применяется для утепления потолков.
  • Эковата. Состоит из целлюлозных волокон с воздушной прослойкой. Является хорошим теплоизолятором, защищает от шума, не горит. Сухой вариант используется для утепления потолка, пола, плит перекрытия. Для нанесения на вертикальные поверхности в порошок добавляют воду, смесь напыляют специальным оборудованием.

Остались еще и «дедовские» способы утепления каркасных дачных домов, которые сегодня не используются, это — глина и опилки.

Какой утеплитель выбрать

При выборе материала для утепления каркасной дачи решающими факторами являются цена и климатические условия региона.

Поскольку в каркасном доме необходимо утеплять все зоны, к этому процессу можно подойти разнопланово. Пол утеплить опилками, но стоит учесть, что этот материал легко возгораемый и при «благоприятных условиях» быстро поддается гниению. Для чердака каркасного дома лучше купить легкий утеплитель, минеральную вату или плиты PIR. Стены утеплить плотными материалами, пенопластом, каменной ватой.

Чтобы понять, сколько материала потребуется для утепления каркасного дачного дома, рекомендуем ознакомиться с техническими характеристиками.

Материалы по теме

Как утепляют каркасные дома – блог компании ТЕХНОНИКОЛЬ

В этой статье мы разберемся, за счет каких технологий и материалов каркасные DOM TECHNONICOL получаются теплыми и энергоэффективными.

Теоретические основы утепления каркасного дома

При расчете минимально допустимого слоя теплоизоляции в каркасном домостроительстве применяется термин «термическое сопротивление».

Термическое сопротивление, или сопротивление теплопередаче — физическая способность материалов тормозить рассеивание тепла за счет движения молекул.

Каждый материал, в том числе песок или воздух, обладают собственным термическим сопротивлением. Чтобы в процессе решения вопроса о том, как утеплить каркасный дом, получилась пригодная для комфортного проживания конструкция, суммарное сопротивление теплопередаче многослойной изоляции в ограждающих конструкциях дома — полу, кровле, стенах — должно превышать минимально допустимые значения.

Для конструкций деревянного дома, где в качестве утеплителя используется каменная вата, рекомендуемая толщина теплоизоляционного контура (для соответствия нормативам Средней России) составляет:

В проектах домов TECHNONICOL термическое сопротивление многослойной изоляции ограждающих конструкций с запасом перекрывает нормативные значения. В стенах толщина теплоизоляции составляет 250 мм, в скатах мансарды и перекрытиях первого этажа — 300 мм.

Теплоизоляционный контур

Утепление каркасного дома представляет собой монтаж теплоизоляционного контура во всех ограждающих конструкциях строения, соприкасающихся с окружающей средой: стенах, кровле, перекрытии первого этажа. Из-за своей многослойной структуры такой контур еще называют «теплоизоляционным пирогом».

В простейшем варианте «пирог» состоит из 3 элементов (снаружи вовнутрь):

  • ветровлагозащитная мембрана;

  • слой утеплителя;

  • пароизоляционная мембрана.

TECHNONICOL  в конструкции своих каркасных домов для утепления применяет более продвинутую и сложную структуру теплоизоляционного контура (снаружи вовнутрь):

  • внешний вентилируемый зазор под отделкой фасада;

  • ветровлагозащитная мембрана;

  • слой перекрестного утепления;

  • слой основного утепления;

  • пароизоляционная мембрана;

  • внутренний вентилируемый зазор под основанием чистовой отделки.

Утеплитель

Лучшим утеплителем деревянных каркасных домов считается каменная вата. Это связано с тем, что все несущие и силовые элементы каркасного дома — стойки, балки, стропила, ригели, укосины — выполнены из дерева и отличаются повышенной пожароопасностью, а каменная вата – негорючий материал, при нагревании не выдлеяет дыма и токсинов.

Помимо низкой теплопроводности и негорючести вата обладает рядом дополнительных полезных свойств. За счет волокнистой структуры она хорошо изолирует шумы и позволяет всей конструкции дышать. Для ее обработки и монтажа не требуются специальные приспособления — достаточно длинного острого ножа.

Конечно, каменная вата не идеальный материал, и у нее есть свои недостатки. Так, со временем вата накапливает внутри себя влагу, что приводит к снижению теплоизолирующих свойств. Но данный минус надежно нивелируется с помощью качественных пароизоляционных и влагозащитных мембран, не дающих влаге из внутренних помещений и окружающей среды проникнуть в утеплитель.

Утепление пола каркасного дома

В зависимости от типа фундамента — утепленная шведская плита или винтовые сваи — применяется разная технология утепления.

Утепленная шведская плита

В  случаях, когда  в качестве фундамента выступает УШП, для утепления каркасных домов используются 150-миллиметровая подушка из утрамбованного строительного песка мелкой фракции и 100-200 миллиметров экструдированного пенополистирола XPS CARBON ECO SP.

Контур из экструдированного пенополистирола полностью охватывает железобетонное основание плиты с внешней стороны и исключает возникновение мостиков холода.

В дополнение к пассивной теплоизоляции из песка и пенополистирола в толще бетона монтируется система теплого водяного пола, превращающего плиту в один большой радиатор отопления.



Структура теплоизоляционного контура

Песок 150 мм
Экструдированный пенополистирол TECHNONICOL Carbon XPS 100-200 мм
Свайно-винтовой фундамент

В случае использования свайно-винтового фундамента применяется технология перекрестного утепления каркасных домов. Между лагами перекрытия укладывается основной слой каменной ваты толщиной 200 мм. Затем поперек лаг монтируется обрешетка из бруса, в которую укладывается дополнительный слой ваты толщиной 100 мм.

В результате суммарная толщина утепления пола первого этажа каркасного дома составляет 300 мм. А перекрестный монтаж слоев утеплителя — отличная профилактика против появления мостиков холода.



Структура теплоизоляционного контура

Ветровлагозащитная мембрана Tyvek Housewrap TECHNONICOL 0,2 мм
Каменная вата Технолайт 300 мм
Пароизоляционная мембрана Оптима TECHNONICOL 0,3 мм

Утепление стен каркасного дома

Для стен каркасных DOM TECHNONICOL применяется перекрестное утепление с внешним и внутренним вентилируемыми зазорами. Во внутренний зазор удобно укладывать электропроводку и коммуникации.
Основной слой утепления — каменная вата толщиной 200 мм, уложенная между стоек. Дополнительный слой ваты в 50 мм укладывается между брусками контробрешетки.

Общая толщина теплоизоляционного «пирога» стен с учетом зазоров превышает 250 мм.

Структура теплоизоляционного контура

Внешний вентиляционный зазор 25 мм
Ветровлагозащитная мембрана Tyvek Housewrap TECHNONICOL 0,2 мм
Каменная вата Технолайт 250 мм
Пароизоляционная мембрана Оптима TECHNONICOL

0,3 мм

Внутренний вентиляционный зазор 25 мм

Утепление кровли каркасного дома

Для кровельных скатов мансарды используется прогрессивная схема утепления с терморазрывом. На стропильные ноги толщиной 200 мм с внешней стороны монтируется брус 50х50 мм из экструдированного пенополистирола TECHNONICOL CARBON, который полностью исключает утечку тепла из внутренних помещений через мостики холода.

В дополнение к терморазрыву на стропила с внутренней стороны набивается контробрешетка из деревянного бруса толщиной 50 мм, в которую укладывается дополнительный слой каменной ваты.

Суммарная толщина контура утепления с учетом внутренних и внешних вент зазоров превышает 350 мм.

Структура теплоизоляционного контура

Внешний вентиляционный зазор 50 мм
Ветровлагозащитная мембрана Tyvek Housewrap TECHNONICOL 0,2 мм
Каменная вата Технолайт 300 мм
Пароизоляционная мембрана Оптима TECHNONICOL 0,3 мм
Внутренний вентиляционный зазор 25 мм




Чем утеплить каркасный дом

Производители SIP-панелей, равно как и строители каркасных домов, в один голос твердят, что стены толщиной 12-20 сантиметров способны заменить кирпичную кладку в полметра. Правда речь идёт о готовых панелях, а вот как выполнить утепление каркасного дома, если вы хотите построить его самостоятельно?



Какие материалы использовать?

Возведение каркасного дома – достаточно простой, быстрый и недорогой процесс. Фирмы — застройщики предлагают широкий выбор типовых и специальных проектов и современных технологий постройки. Но по большому счёту, они отличаются лишь тем, какие панели будут использованы для возведения стен и перегородок: уже готовые фабричного изготовления или же панели, которые «набирают» по ходу процесса строительства.

У второго способа больше сторонников, так как он даёт возможность самому выбрать оптимальный вариант «начинки» для стен. Такие стены, состоящие из панелей с многослойной структурой, называют «сэндвичем» или «бутербродом».



Рецепт «бутерброда»

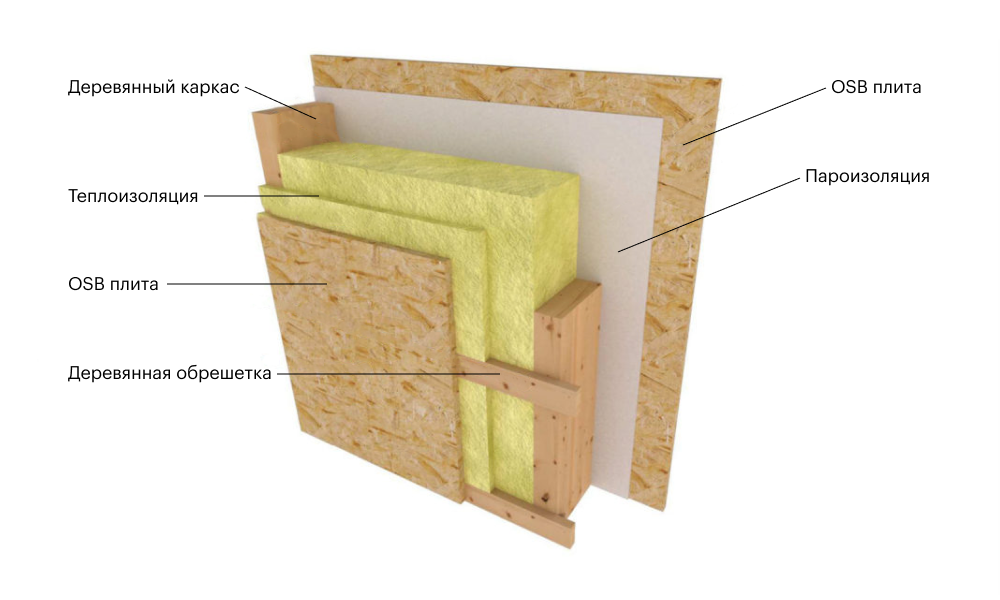

Стена в каркасном доме включает нескольких обязательных слоев. Возводят ее в строго определенной последовательности. Обшивать стены, как правило, начинают с внешней стороны: тогда проще крепить утеплитель.  Работы выполняются с учетом материала, которым будет покрываться фасад (SIP панели, деревянная или металлическая обрешетка).

Изнутри к обрешетке крепят мембранную пленку, которая защищает от влаги, пара и ветра. Делают это при помощи мебельного степлера. Затем на мембрану укладывают утеплитель, после чего кладут слой пароизоляции, и только тогда крепят внутреннюю обшивку. Это может быть плита OSB, гипсокартон или вагонка.



Чем утепляется каркасный дом

Еще раз остановимся на процессе обшивки внешней стены. Согласно технологии, между стеной и облицовкой остается зазор до 5 см. Если облицовка фасада выполняется камнем или кирпичом – нужно делать отступ, если производите обшивку панелями или же штукатурите – вынос происходит за счет обрешетки. В сумме толщина стены получается около 20 см, а по характеристикам она соответствует кирпичной кладке толщиной 0,5 метра. Перед укладкой утеплителя щели каркаса заполняется монтажной пеной.



Подробнее о материалах для утепления

Утеплители принято делить на две группы: синтетические и натуральные. На строительный рынок периодически поступают новые материалы, кроме того постоянно усовершенствуются классические, так что предложений хоть отбавляй. Рассмотрим хотя бы самые популярные.

Пенопласт

Пенопласт огнеустойчив и не представляет опасности для здоровья. Применяется для внутренних и внешних работ. В продаже можно найти пенопласт любой конфигурации и толщины. Слабое место – неважная звукоизоляция. Кроме того, материал разрушается от воздействия солнечных лучей, а значит, придётся его красить или штукатурить при использовании для внешнего утепления.
Пенополистирол делают с алюминиевой прослойкой. Характеристики такие же, как у пенопласта, плюс лучшая теплоизоляция при такой же толщине материала. Продаётся с самоклеющейся поверхностью, что удобно для монтажа. Есть в рулонах и в виде плит.

Минеральная вата

Минвата – негорючий материал, который практически не дает усадки. Очень популярный из-за своих высоких теплоизоляционных и щумоизоляционных показателей. Бывает каменная, стеклянная и шлаковая вата в форме рулонов или плит. При укладке ваты между каркасными балками она должна входить в проем максимально впритык, с небольшим усилием, только не пытайтесь ее утрамбовывать!

Каменную (базальтовую) вату делают из расплавов габбро-базальтовых пород. Она не плавится при температурах до 1000 градусов и не горит, долговечна и экологична, так как 95 % ее состава – камень. Обладает хорошей паропроницаемостью и теплопроводностью.

Стекловату сейчас практически не применяют. Ее волокна ломкие и выдерживает температуру лишь до 450 градусов. Материал отличается большой усадкой. Кроме того, стеклянная пыль опасна для здоровья монтажников и тех, кто в последствии будет находиться в помещении.

Шлаковата может выдержать температуру лишь до 300 градусов. Среди минват у нее наибольшая теплопроводность. Характеризуется остаточной кислотностью, поэтому при попадании влаги образует агрессивную среду для металлов.

Эковату делают из целлюлозы, так что это экологически чистый материал. Его можно использовать сухим и влажным способами. В первом случае эковату помещают в простенки, а затем трамбуют. Во втором – увлажняют водой, после чего наносят между каркасами. К недостаткам можно отнести большую продолжительность и трудоемкость процесса. Со временем материал садится (через 20 лет). Но зато он экологически чистый и гипоаллергенный.

Натуральные утеплители

В группу натуральных утеплителей входят: опилки, глина, шелуха злаков, солома. Материалы, перед смешиванием с глиной, нужно хорошо высушить. Затем приготовить раствор и заполнить им полости между балками. К недостаткам можно отнести – трудоемкость процесса и, как следствие, большие затраты времени. К преимуществам – низкую стоимость материалов.

Пенополиуретан

Пенополиуретан совсем недавно появился на рынке. Обладает высокими показателями тепло и шумоизоляции. Им очень удобно пользоваться: смешиваются два компонента, затем распылителем состав наносится на стенку между балками. Все, что лишнее – срезается. Работа аналогична процессу с использованием монтажной пены. К недостаткам можно отнести высокую стоимость.

Пеностекло

Пеностекло – пока экзотический материал на нашем рынке, то есть встречается редко. Выпускают его в форме блоков из вспененного стекла. Он не дает усадку, легкий, экологически чистый. Отличается высокими эксплуатационными показателями по таким параметрам как: шумо-, паро-, и термоизоляция. Недостаток, как и у предыдущего материала – достаточно высокая стоимость.



Материалы для защиты от пара, влаги и ветра

Одним из важных компонентов при создании надежного «сэндвича» считается изоляция. При утеплении каркасного дома используют изоляционные материалы для крыши, стен, перегородок и пола.
Чтобы защитить утеплитель с внутренней и внешней стороны, применяют пароизоляционные мембраны. Раньше существовали изоляционные пленки только для одной конкретной задачи (защита от ветра, пара, влаги) и для определенных помещений (ванная, мансарда, жилая комната), сейчас же на рынке предлагаются мембранные изоляционные материалы многофункционального назначения, которые могут справиться одновременно со всеми этими задачами.

Утепление каркасного дома: виды утеплителей. Утепляем дом пенопластом, правила монтажа. Утепление каркасного дома снаружи и изнутри.. Утепляем каркасный дом самостоятельно. В статье рассказывается какие материалы подходят для утепления каркасного дома

Строительство каркасных домов стало очень популярным, тем более, что существуют сайты строительных организаций, где можно заказать строительство такого дома, например www.karkas-na-veka.ru/.Данная технология позволяет возвести жилье в короткие сроки. При строительстве дома своими руками, не надо забывать об утеплении. Если стены имеют плохую теплоизоляцию в доме будет холодно. О том как утеплять стены каркасного дома, и какие материалы подойдут для этого расскажем в данной статье.

Чем утеплять стены каркасного дома

Каркасные дома очень популярны и практичны. Кроме того они имеют привлекательный внешний вид. Сердцевиной каркасного дома по праву можно считать утеплитель. К выбору теплоизоляции надо подходить тщательно и серьезно. Он должен быть надежным и иметь длительный срок службы.

Все материалы для теплоизоляции можно разделить на две группы:

  1. органические;
  2. синтетические.

Первая группа материалов используется испокон веков, и к ней относятся:

  • опилки;
  • солома;
  • стружка и др.

Их засыпают в пустоты стен. Недостатком данных материалов является проседание со временем, и их необходимо досыпать.

Вторая группа это современные материалы:

  • пенопласт;
  • минеральная вата;
  • пенополистирол.

Они больше подходят для утепления каркасного дома, да и срок службы у них больше.


Виды утеплителей

Как уже говорилось ранее существует разделение на органические и синтетические утеплители. Каркасные стены удобнее утеплять материалами второй группы. Самыми популярными из них являются пенопласт, минеральная и эковата.
Пенопласт имеет ряд неоспоримых преимуществ:

  • низкая стоимость;
  • малый вес;
  • удобство в работе;
  • долговечность.

Еще одним из положительных качеств пенопласта, он не впитывает влагу. Поэтому многие выбирают именно его для утепления стен. Без минусов тоже не обошлось. Пенопласт горюч, и при этом способен выделять ядовитые пары, опасные для здоровья человека. Работать с материалом надо осторожно, т.к. пенопласт хрупкий. И при покупке обязательно просмотрите листы на наличие трещин.

Минеральная вата тоже очень популярный утеплитель. Производится она из горных пород, которые расплавляются при большой температуре и вытягиваются в волокна. Также на рынке можно найти стекловату, которая содержит частички стекла. Данный материал является хорошей тепло и звукоизоляцией, не горит. Срок службы данного материала составляет около 50 лет. К недостаткам минеральной ваты можно отнести наличие формальдегидов и мелких частиц стекловолокна. Они вредны для здоровья человека. Поэтому при утеплении данным материалом внутренней части дома его обычно закрывают пароизоляционной пленкой, которая препятствует проникновению частиц в жилое помещение.Так же этот материал при попадании влаги теряет свои свойства, поэтому при проведении утеплительных работ тщательно делают гидроизоляцию.


Эковата является наиболее современным теплоизолятором. Ее производят из волокон целлюлозы, прошедших обработку антисептиком. Данные вещества не летучи и безопасны для здоровья человека. Эковата хорошо заполняет все свободное пространство без швов и щелей. Проводить работы по утеплению данным материалом должны специалисты, т.к. это требует определенных навыков и знаний.
Какой бы материал вы не выбрали, он поможет сохранить тепло в доме.

Как утеплить каркасную стену

Процесс монтажа утеплителя в каркасных стенах одинаков для всех материалов, поэтому для примера рассмотрим утепление минеральной ватой. С внутренней стороны каркас обшивают древесно – стружечными плитами, в дальнейшем его тоже можно утеплить или сразу сделать косметическую отделку. После этого с пространства каркаса укладывают утеплитель. Количество слоев зависит от климата региона, чем холоднее, тем больше слоев необходимо. Причем материал необходимо класть внахлест на предыдущие листы, чтобы не образовался мостик холода, через который будет происходить теплопотеря. Далее поверх утеплителя степлером крепят ветрозащитную мембрану. Далее делают обрешетку, которая обеспечит вентиляцию между слоем материала и внешней обшивкой. На обрешетку монтируются древесно-стружечные плиты, которые можно обшить вагонкой или сайдингом. Технология утепления каркасных стен довольно проста и при желании с ней можно справиться самостоятельно.

утеплить каркасные стены пенопластом

Пенопласт является хорошим вариантом для утепления каркасных стен. При правильном монтаже вы получите очень теплый и безопасный дом.

Утепление стен пенопластом делится на несколько этапов:

  1. Очистка каркаса. Это необходимо сделать чтобы материал плотно прилегал и не было щелей. Все торчащие предметы необходимо удалить, неровности зашлифовать. Если имеются трещины или зазоры их заполняют монтажной пеной. В конечном итоге конструкция должна быть гладкой и сухой.
  2. Крепление гидроизоляции. Хоть пенопласт и не впитывает влагу деревянный каркас все равно нуждается в защите. С наружной стороны стены необходимо закрепить гидроизоляцию (полиэтилен, мембранные материалы) с напуском в 10 см на предыдущий ряд материала.
  3. Монтаж пенопласта. Материал закладывается в промежутки между стойками. Если готова наружная или внутренняя часть стены, то крепят к ней. Если каркас не обшит крепят к стойкам. Рекомендуют укладывать материал в три слоя, причем следующий слой должен перекрывать стыки предыдущего.

При утеплении стен изнутри сначала необходимо закрепить на стенах пароизоляцию, у затем укладывать утеплитель. Это поможет защитить каркас и сам материал от влаги.

чем утеплить стены каркасного дома изнутри

Для внутреннего утепления каркасных стен отлично подойдет минеральная вата. Материал обладает хорошими физическими показателями, легок и удобен в работе. Утеплить им стену можно и самостоятельно. Для этого очистите поверхность от пыли и грязи, после чего прикрепите к ней гидроизоляцию. После этого необходимо сделать обрешетку из деревянных или металлических профилей. Расстояние между направляющими должно быть немного меньше ширины листа. Благодаря этому вата будет прочно закреплена. Когда монтаж утеплителя окончен его закрывают пароизоляционным материалом. После этого поверхность можно зашить листами гипсокартона и произвести финишную отделку. Вот так, довольно просто можно утеплить стены своего каркасного дома.

утеплить каркасные стены снаружи

Для утепления стен снаружи можно использовать те же материалы, что и для внутренних работ:

  • минеральная вата;
  • эковата;
  • пенопласт.

Еще одним вариантом является напыление пенополиуретана, он обеспечит лучшую теплоизоляцию по сравнению с остальными материалами. Нанести его самостоятельно не получится, здесь нужны специальные приспособления и навыки. Как и в других случаях поверхность необходимо очистить, а если имеются отсыревшие места просушить их строительными фенами. После этого необходимо закрепить пароизоляционный материал. После чего следует монтаж выбранного утеплителя. Чтобы защитить стены дома от продувания поверх материала настилают ветрозащиту. После этого можно приступать к декоративной отделке фасада. Его можно обшить вагонкой и покрыть сверху лаком или краской. Утеплить каркасные стены не трудно. Надо подобрать подходящий вам по цене и характеристикам материал и проводить работы поэтапно.

В данной статье рассказывается как утеплить каркасные стены, и какие материалы для этого подходят. Приводятся описания работ по утеплению стен внутри и снаружи. Воспользовавшись советами стать, вы сможете подобрать необходимый материал и утеплить каркасный дом самостоятельно. Удачной работы.

Утепление стен каркасного дома своими руками: виды утеплителей, материалы для утепления стен дома, технология утепления, теплоизоляция стен каркасного дома

Наше строительство каркасного дома продолжается. Завершив возведение стен, позаботимся и об их утеплении. Должным образом выполненная изоляция убережет постройку от потери тепла в холодное время года и будет способствовать поддержанию комфортного температурного режима в помещениях. Итак, приступаем к утеплению каркасного дома.


В качестве утеплителя для стен можно использовать различные по структуре и своим техническим характеристикам материалы. Утеплители можно распределить на два вида — органические и неорганические. Когда мы выбираем один из видов утеплителей для стен нашего дома, нам необходимо обеспечить эффективность утеплителя. Он не должен потерять свои качественные свойства в процессе эксплуатации строения.

Сыпучие материалы

Если стены дома решено утеплить сыпучими материалами (шлак, керамзит и т.п.), то необходимо это выполнить так, чтобы засыпка со временем не оседала. Ведь по истечении определенного времени сыпучие материалы слеживаются, и уровень засыпки становится ниже изначальной отметки. Для этого при засыпке стен сыпучими материалами, стоит позаботиться об их тщательной утрамбовке.

Рассмотрим характеристики некоторых утеплителей:

МатериалПлотность кг/м3Минимальная толщина при температуре наружного воздуха, «С»
-20-30-40
Шлак котельный600-90016-1820-2426-30
Керамзит400-60014-1618-2224-28
Минеральная вата100-2508-1012-1416-18
Пенопласт20-603-55-88-12

Материал, который мы будем использовать для утепления стен дома, должен иметь плотность, не превышающую 500-600 килограмм на один кубический метр. Если мы обратим свое внимание на цифры в таблице, то становится, очевидно, что самыми эффективными утеплителями являются минеральная вата и пенопласт.

Такие утеплители как шлак или керамзит, конечно же, можно использовать для теплоизоляции стен, но только если в районе вашего проживания среднесуточная температура в зимнее время не опускается ниже отметки в 20°С.

Прежде чем приступить к утеплению стен, необходимо выполнить гидроизоляцию — между наружной стеной и утеплителем. С этой целью можно использовать пленку (конечно, этот вариант крайне нежелателен и малоэффективен), лучше всего для устройства гидроизоляции подойдет, например — пергаментная бумага. Раскроив ее на полосы нужных размеров, крепим их к стене при помощи реек, обязательно фиксируя материал «внахлест» (лист на лист). Для угловых стыков стен дома напуск должен составлять не менее 20 см.

Плитные материалы

Если вы утепляете дом при помощи сыпучих материалов, автоматически увеличивается трудоемкость выполняемой работы. А вот утепление стен при помощи плитных материалов, например, минеральной ваты, обеспечит нам качественное и быстрое выполнение работы.

Минеральную вату нужно крепить к стенам дома при помощи брусков сечением 15×20 см. Бруски желательно набивать вертикально. Помните, что вам необходимо обеспечить заделку наиболее длинного стыка плит минваты (от нижней точки строения к верхней). Следовательно, на стыки плит лучше всего набивать бруски, имеющие большую ширину, чем те, которые крепят плиты минваты по середине.

Внутренняя обшивка

По окончании работ по утеплению, внутренние стены дома обшиваем шпунтованной доской, которую располагаем горизонтально при креплении к стойкам каркаса. Внутренняя стена дома (ее обшивка) должна доходить до половых слег, чтобы при устройстве пола половая доска ну уходила под стену. Это обеспечит легкость ее замены при необходимости ремонта полов.

Девять альтернативных стеновых систем для вашего нового дома

1) Легкий стальной каркас

Легкий стальной каркас состоит из C-образных профилей холодной штамповки из оцинкованной стали для балок, стоек и стропил. Стальные сегменты бывают разной глубины и калибра, поэтому можно добиться дополнительной грузоподъемности за счет изменения калибра при сохранении одинаковой глубины. Изоляция помещается в полость стены, при этом по крайней мере часть изоляции размещается снаружи стоек, чтобы уменьшить тепловые мосты.Основная цель легких стальных каркасных домов — профессиональный строитель.

Легкий стальной каркас

Легкий стальной каркас отличается прочностью, стабильностью размеров и простотой в работе. Эта система каркаса не деформируется и не скручивается, в результате чего стены получаются прямыми, а углы прямыми. Материалы, используемые в этой стеновой системе, не подвержены повреждению термитами. Стальные шпильки могут быть предварительно нарезаны, что приводит к меньшему количеству отходов, а образующиеся отходы могут быть переработаны.Большой процент стальных шпилек изготовлен из переработанного материала.

2) Структурно-изолированные панели

Структурно-изолированные панели (SIP) представляют собой панели с сердцевиной из жесткой пеноизоляции между внешней и внутренней обшивкой. Наиболее распространенными материалами, используемыми для обшивки, являются конструкционные OSB (ориентированно-стружечные плиты) или фанера. Наполнитель из пенопласта состоит из пенополистирола, экструдированного полистирола или полиуретана. Две обшивки в сочетании со встроенным изоляционным сердечником несут все нагрузки конструкции.Изоляция из пеноматериала удерживает две обшивки на одном уровне, действуя как ткань, и обеспечивает значение изоляции. Профессиональные строители являются основным целевым рынком для SIP.

Структурно-изолированные панели

Преимущество SIP-панелей в том, что они энергоэффективны, их установка выполняется быстро, а стены прямые и гладкие для внутренней отделки и внешней облицовки. Могут быть некоторые ограничения в условиях высоких нагрузок и/или сосредоточенных нагрузок. Может потребоваться дополнительная защита от влаги, например, защита от дождя.Кроме того, для установки системы требуется некоторая подготовка.

3) Утепленные бетонные опалубки

Утепленные бетонные опалубки (ICF) представляют собой полые блоки или панели из вспененного или экструдированного полистирола, которые укладываются по форме наружных стен. Между внутренней и внешней формами имеются соединительные стяжки, обычно стальные или пластмассовые. Затем в полость между внутренней и внешней опалубкой устанавливается арматурная сталь, и в полость заливается бетон. Форма из пенопласта становится частью стены и остается на месте, тем самым обеспечивая изоляционную ценность стеновой системы.И владелец/строитель, и профессиональные строители проявили интерес к этому типу стеновой системы.

Бетонные опалубки с теплоизоляцией

Стеновая система ICF проста в установке, достаточно энергоэффективна, имеет хорошие звуко- и огнестойкие характеристики и очень прочна. Однако стоимость дома с наружными стенами ICF обычно на несколько процентов выше, чем у стандартного деревянно-каркасного дома. Кроме того, из-за увеличенного веса наружных стен могут потребоваться опоры большего размера, чтобы выдерживать повышенные нагрузки.

4) Стойки и балки

Стойки и балки состоят из ряда вертикальных стоек или колонн, поддерживающих горизонтальные балки, образующих структурный каркас. Стойки расположены в каждом углу здания и обычно равномерно распределены между угловыми стойками, чтобы выдерживать нагрузки от крыши. Стойка и балка обычно остаются полностью видимыми изнутри. Каркас стоек и балок обычно устанавливают профессиональные строители.

Стойки и балки

Стойки и балки обеспечивают структурные компоненты здания и в то же время обеспечивают внутреннюю отделку, которую многие домовладельцы находят привлекательной – весь интерьер дома не требует несущих стен, позволяет очень открытый дизайн.Основным недостатком этой системы является сушка древесины. Усадка может привести к растрескиванию и смещению из-за процесса сушки. Для проектирования элементов, включая учет ветровой нагрузки, потребуются услуги профессионального проектировщика.

5) Бревенчатый

В последние годы бревенчатые дома перешли от сезонного к круглогодичному проживанию, и сегодня большинство бревенчатых домов строится для круглогодичного проживания. Это привело к созданию более крупных и сложных конструкций, а также к признанию того, что построить бревенчатый дом гораздо сложнее, чем построить хижину для выходных.Бревенчатые дома ручной работы лучше всего подходят владельцам/строителям, которые умеют пользоваться инструментами, находятся в хорошей физической форме, имеют время и терпение.

Бревенчатый дом

Бревенчатый дом является одним из самых эстетичных домов для проживания. С хорошим фундаментом для защиты дерева и широким свесом для защиты от влаги бревенчатый дом очень прочен и может прослужить не одно поколение. Однако строительство бревенчатого дома требует мастерства, требует очень много времени и стоит недешево.Кроме того, бревенчатые дома требуют большего ухода, чем кирпичные, виниловые или алюминиевые дома.

6) Stackwall

Система stackwall, также известная как кирпичная кладка, кругляк и конструкция с торцами бревен, представляет собой метод строительства, при котором короткие бревна укладываются друг к другу, как дрова, а промежутки между ними обычно заполняются изоляцией. и на концах цементный раствор. Сами концы бревен определяют ширину стены и выставлены как на внутреннюю, так и на внешнюю поверхность.Дома Stackwall, скорее всего, будут построены владельцами / строителями, а также экономически и экологически сознательными.

Stackwall

Основными преимуществами конструкции stackwall являются экономичность, простота строительства, эффективность использования ресурсов и экологическая гармония. Стоимость строительства может быть значительно меньше, чем у стандартного деревянного каркасного дома, в зависимости от того, сколько труда затрачивает владелец/строитель и какие материалы используются. Основным недостатком этой системы является то, что она очень трудоемка и требует больше времени для строительства, чем обычный дом.

7) Соломенные тюки

Строительные тюки соломы используют солому из пшеницы, овса, ячменя, ржи, риса и других зерен для строительства стен, которые затем покрываются штукатуркой. Этот метод был недавно возрожден как недорогая, экологически чистая альтернатива для строительства стен с высокой изоляцией. Есть два широко применяемых метода строительства с использованием соломенных тюков: опорно-балочный и несущий. Дома из соломенных тюков подходят для большинства рынков, но, как правило, строятся владельцами/строителями.

Соломенные тюки

Экологически, экономически и с точки зрения эффективности дома из тюков соломы имеют множество преимуществ. Солома — натуральный, доступный и ежегодно возобновляемый строительный материал. Однако особое внимание к деталям во время и после строительства имеет решающее значение, чтобы избежать проблем с влажностью. Высокое содержание влаги в тюках может стать средой обитания для грибков и может привести к разложению стен. Недавнее внедрение строительства из соломенных тюков может быть не сразу принято чиновниками строительных норм, гарантийными программами и отраслью страхования жилья.

8) Искусственная древесина

Стеновые системы из искусственной древесины аналогичны традиционному деревянному каркасу с заменой деревянных стоек традиционными размерными стойками. Производимые шпильки включают двутавровые балки, шпильки с шиповым соединением, пиломатериалы из ламинированных прядей (LSL) и пиломатериалы из параллельных прядей (PSL). Элементы LSL и PSL обычно используются для балок, колонн и перемычек. Двутавровые балки в основном используются в системах перекрытий, а шпильки с шиповым соединением имеют структурные характеристики, аналогичные размерным пиломатериалам.

Деревянные конструкции

Элементы LSL и PSL можно обрезать практически до любых размеров и до любой длины. Изготавливаемый продукт имеет значительный прирост прочности по сравнению с габаритным пиломатериалом. Элементы LSL можно заменить традиционными шпильками; Элементы PSL обычно не являются материалом шипа. Шпильки с шиповым соединением изготавливаются из коротких отрезков размерного материала, которые соединяются с помощью клея.

Основным преимуществом стеновых систем с использованием изготовленных деревянных стоек является однородность материала, в результате чего стены получаются очень прямыми и не деформируются и не искривляются в будущем. Кроме того, LSL можно использовать в высоких стенах с тем же размером и расстоянием, что и размерные пиломатериалы, но с возможностью обработки осевых нагрузок в сочетании с ветровыми нагрузками. Основным недостатком изготовленных деревянных стеновых систем является стоимость. Шпильки могут быть вдвое дороже традиционных деревянных шпилек.

9)  Земля

Строительство земляных стен является древней формой строительства и включает в себя такие методы, как утрамбованная земля, спрессованные земляные блоки, саман, саман и земляные работы. При методе утрамбованной земли влажный грунт, смешанный с цементом, уплотняется в закрытой опалубке, подобной опалубке для монолитного бетона, и затвердевает.Блоки из прессованного грунта могут быть изготовлены на месте с использованием различных машин для изготовления блоков. Та же самая почва затем используется в растворе для связывания блоков в стены. Основной целью земляного строительства являются владельцы / строители, которые хотят получить удовольствие от строительства дома с использованием местных, перерабатываемых, недорогих материалов, которые менее вредны для окружающей среды.

Строительство из утрамбованного грунта

Основными преимуществами строительства из грунта являются тепловая масса и гигроскопичность.Толстая стена дома из утрамбованной земли делает его менее восприимчивым к влиянию экстремальных температур наружного воздуха. Земляные стены поглощают лишнюю влагу из воздуха и выделяют ее, когда ее недостаточно. Другие преимущества включают долговечность, снижение требований к внешнему уходу, отличную огнестойкость и звукостойкость, а также устойчивость к древесным хищникам, грибку и гниению. Однако строительство земляных стен подходит не для всех климатических условий и мест. Кроме того, первоначальная стоимость дома из утрамбованной земли выше, чем для стандартного деревянного каркасного дома.

Заключение

Перед принятием решения об использовании альтернативной системы стен необходимо провести исследование. Первым шагом является просмотр полного отчета и других публикаций, чтобы лучше понять конкретную систему и некоторые альтернативы. Еще один шаг — посетить строительные площадки, где устанавливается альтернативная система, и поговорить с одним или несколькими строителями. Не менее ценна обратная связь от домовладельцев. Интернет предлагает средства доступа к ценным источникам информации.В дополнение к веб-сайтам, поддерживаемым различными отраслевыми группами, некоторые сайты предлагают отзывы пользователей, которые описывают как положительный, так и отрицательный опыт.



Структурные теплоизоляционные панели для деревянных домов

Тяжелые деревянные фермы и каркасы проектируют индивидуальные панели, точно соответствующие вашему дому. Они называются готовыми к сборке панелями. Размеры берутся прямо из архитектурных планов и вырезаются на заводе в соответствии с точными размерами. Вспененные сердцевины панелей разгружаются для шлицевых соединений и верхней и нижней пластин.Размерные пиломатериалы устанавливаются на заводе вокруг оконных проемов, углов стен и по периметру крыши. Проволочные канавки встроены в панель на 16″ и 44″ со всех заводских краев. Все оконные вырезы и другой лом перерабатываются на заводе, чтобы исключить отходы и утилизацию.

Тяжелая деревянная ферма и рама координирует доставку на ваш объект сразу после завершения фундамента, настила первого этажа, возведения деревянного каркаса и готовности к началу панельного ограждения. Just-in-time поддерживает ваш сайт в чистоте и порядке! Все материалы для монтажа панелей поставляются с размерным пиломатериалом, специальными креплениями SIP, шлицами и совместимым с пеной клеем.Стеновые системы поставляются вместе, а кровельные панели обычно доставляются через 3 дня, в зависимости от размера дома. Несмотря на то, что каждый дом уникален, эмпирическое правило заключается в том, что сборка всего ограждения занимает примерно 1/3 времени, затрачиваемого тем же домом на наклеивание каркаса. Каркас дома все еще нуждается в изоляции, в то время как панель полностью изолирована. Разница на месте… ВРЕМЯ и, как говорится в старой поговорке… «Время — деньги»… и в этом случае оно ваше!!

Многолетний опыт управления тяжелыми деревянными фермами и рамами понимает строительную науку и является одной из основных причин, по которой мы выбрали SIP: высокое значение теплостойкости, отсутствие тепловых коротких соединений и минимальное проникновение воздуха или его полное отсутствие. Мы обеспечиваем эту производительность благодаря пониманию нашей опытной монтажной бригадой их важности и приверженности правильной и эффективной установке SIP.

ЧТО ДЕЙСТВИТЕЛЬНО ВАЖНО. R-значение уже давно является мерой энергоэффективности. R-значение — это измерение способности материалов ограничивать тепловой поток. Теоретически, чем выше R-значение материала, тем лучше его изоляционные качества. Однако на практике существует гораздо больше, чем R-значение, которое определяет характеристики здания и является одной из наиболее часто неправильно понимаемых тем в современном строительстве.В Heavy Timber Truss and Frame мы много лет занимаемся строительством, работаем со всеми видами изоляции и производителями. Ниже приведены некоторые из ключевых факторов:

Не все изоляционные материалы обеспечивают постоянную работу при изменении условий тепла, влажности и времени. Коэффициент теплопередачи изоляционных материалов из стекловолокна снижается пропорционально увеличению влажности. Они также «оседают» при полностью распушенной установке под действием силы тяжести и собирают переносимую по воздуху пыль и грязь, снижая коэффициент теплопроводности.Наполнители из пенопласта SIP, используемые в Heavy Timber Truss and Frame, представляют собой пенополистирол (EPS). R-значение EPS очень стабильно и фактически несколько увеличивается при понижении температуры. Они также не выделяют никаких вредных выбросов.

Next — Бетонные опалубки с теплоизоляцией

Можно ли утеплять дома с деревянным каркасом? – Firstlawcomic.com

Можно ли утеплять каркасные дома?

Деревянные рамы можно изолировать различными способами, но наиболее распространенными являются пенопластовые плиты с фольгированным покрытием или стекловолокно/минеральная вата, которые часто комбинируются с одеялом из фольги для улучшения коэффициента теплопередачи.

Сколько служит каркасный дом?

Деревянный каркасный дом – срок службы: 25 – 30 лет.

Нужна ли изоляция деревянным стенам?

ОБЗОР ПРИМЕНЕНИЯ. Стены с деревянным каркасом обычно обеспечивают более высокий уровень теплоизоляции, чем каменные стены сопоставимой толщины. Однако уменьшенная масса стены означает, что любой установленный изоляционный материал должен обеспечивать более высокий уровень акустических характеристик для компенсации.

Каркасные дома стоят меньше?

Их можно построить быстро и относительно недорого.Деревянные каркасные дома не только экономичны, но и очень универсальны, поскольку они могут быть облицованы практически любым строительным материалом. Строительство деревянного каркасного дома приведет к гораздо более низким выбросам CO2, чем традиционное кирпичное строительство.

Можно ли получить ипотечный кредит на дом с деревянным каркасом?

Могу ли я получить ипотечный кредит на недвижимость с деревянным каркасом? Да, это, безусловно, возможно, если вы пройдете квалификационные требования кредитора. Факторы, влияющие на то, является ли недвижимость с деревянным каркасом «подлежащей ипотеке», одинаковы для покупки недвижимости для сдачи в аренду, как и для жилого дома.

Сложно ли взять ипотеку на каркасный дом?

Несмотря на свою популярность, некоторые ипотечные кредиторы считают объекты с деревянным каркасом «нестандартными» и могут быть обеспокоены качеством и долговечностью конструкции имущества, а также более высоким риском повреждения от пожара. Эти проблемы могут затруднить получение ипотечного кредита на деревянный каркас, но не сделать его невозможным.

Является ли древесина хорошим изолятором?

Научная. Древесина является естественным теплоизолятором из-за наличия воздушных карманов в ее ячеистой структуре.Древесина является отличной несущей способностью и, как строительный материал, древесина не подвержена коррозии. Он также не проводит электричество и поэтому имеет очевидные преимущества с точки зрения электробезопасности.

Деревянные брусья какого размера следует использовать для каркасных стен?

Вы можете сделать каркас стены из пиломатериалов размером 75 мм x 50 мм или 100 мм x 50 мм. Это включает в себя четыре вещи. Есть потолок или головная плита, которая крепится к потолочным балкам. К полу также прибита подходящая длина, называемая полом или подошвой.

Являются ли фахверковые дома пожароопасными?

Риск возгорания в деревянном каркасном здании гораздо выше во время строительства, чем после завершения строительства. Основная причина заключается просто в том, что источников воспламенения гораздо больше, а пожарная нагрузка намного выше. Источники воспламенения включают: Горячие работы – резка, шлифовка, пайка, горячая качка.

Как утеплить новый каркасный дом?

Возьмем, к примеру, новое деревянно-каркасное здание с наружной кладкой из кирпича.Существует два подхода к изоляции этих объектов с помощью изоляции премиум-класса, такой как Kingspan Kooltherm K12 Framing Board:

.

Когда использовать кондиционер в деревянном доме?

Перегрев усугубляется, если вентиляция недостаточна – горячий воздух, который накапливается в течение дня, должен быть удален ночью, когда температура наружного воздуха падает ниже, чем в помещении. Если это проблема, то есть несколько относительно недорогих решений, не прибегающих к кондиционированию воздуха:

Можно ли сделать модернизацию каркасного дома?

Излишне говорить, что ретроспективная установка изоляции в деревянном каркасном доме подпадает под определение схем «труднообрабатываемых» свойств.Еще один фактор, о котором следует помнить, — избегать повышения риска перегрева летом. Это может быть вызвано сочетанием факторов, в том числе:

Зачем нужно утеплять деревянную стойку?

Вентиляция помогает контролировать уровень влажности древесины. Поскольку полость вентилируется, изоляция снаружи полости не дает никаких преимуществ. Изолируйте раму внутри стойки, обеспечьте полость не менее 40 мм (20 мм, если она защищена дышащей мембраной или чем-то подобным).

Есть ли утеплитель для каркасного дома?

В первой части серии из двух статей рассматриваются различные решения по утеплению домов с деревянным каркасом. Помимо постоянного стремления строить новые дома в соответствии с самыми строгими требованиями к тепловым характеристикам, работа в тандеме является толчком к улучшению существующего фонда зданий.

Перегрев усугубляется, если вентиляция недостаточна – горячий воздух, который накапливается в течение дня, должен быть удален ночью, когда температура наружного воздуха падает ниже, чем в помещении.Если это проблема, то есть несколько относительно недорогих решений, не прибегающих к кондиционированию воздуха:

Излишне говорить, что ретроспективная установка изоляции в деревянном каркасном доме подпадает под определение схем «труднообрабатываемых» свойств. Еще один фактор, о котором следует помнить, — избегать повышения риска перегрева летом. Это может быть вызвано сочетанием факторов, в том числе:

Что вызывает приток тепла в каркасном доме?

Это может быть вызвано комбинацией факторов, в том числе: Теплый воздух, поднимающийся с первого этажа и удерживаемый наверху, особенно из-за высокого уровня изоляции в сочетании с низкой тепловой массой. к солнечному теплу

%PDF-1.5 % 1 0 obj>/Font>/XObject>/ProcSet[/PDF/Text/ImageC/ImageI]/ExtGState>>>/StructParents 1>> эндообъект 4 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 2>> эндообъект 7 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 3>> эндообъект 10 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 4>> эндообъект 11 0 объект> эндообъект 12 0 объект> эндообъект 13 0 объект> эндообъект 14 0 объект> эндообъект 15 0 объект> эндообъект 16 0 объект> эндообъект 17 0 объект> эндообъект 18 0 объект> эндообъект 19 0 объект> эндообъект 20 0 объект> эндообъект 21 0 объект> эндообъект 22 0 объект> эндообъект 23 0 объект> эндообъект 24 0 объект> эндообъект 25 0 объект> эндообъект 26 0 объект> эндообъект 27 0 объект> эндообъект 28 0 объект> эндообъект 31 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 23>> эндообъект 34 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 24>> эндообъект 35 0 объект> эндообъект 36 0 объект> эндообъект 37 0 объект> эндообъект 38 0 объект> эндообъект 39 0 объект> эндообъект 40 0 объект> эндообъект 41 0 объект> эндообъект 42 0 объект> эндообъект 43 0 объект> эндообъект 44 0 объект> эндообъект 45 0 объект> эндообъект 48 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 36>> эндообъект 51 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 37>> эндообъект 52 0 объект> эндообъект 53 0 объект> эндообъект 54 0 объект> эндообъект 55 0 объект> эндообъект 56 0 объект> эндообъект 59 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 43>> эндообъект 62 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 44>> эндообъект 65 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 45>> эндообъект 68 0 obj>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/StructParents 46>> эндообъект 71 0 obj>/Font>/XObject>/ProcSet[/PDF/Text/ImageC]/ExtGState>>>/StructParents 47>> эндообъект 74 0 объект поток

Строительство более прочных домов с использованием уплотненного каркаса

Если вы следите за нашим блогом, то знаете, что мы довольно много говорим о строительстве. На самом деле, мы написали учебник о том, как строители могут использовать строительную науку для создания более прочных, удобных и энергоэффективных домов. Мы также делимся информацией об эффективном уплотнении воздуха и тестировании дверцы вентилятора — проблеме, с которой сталкиваются некоторые строители, которым приходится выполнять новые требования к испытаниям IECC для жилых помещений 2012 и 2015 годов.

Как скажет вам любой достойный ученый-строитель, воздухонепроницаемые дома начинаются с отличного каркаса. Майкл Шеттин из AccuFrame Energy Seal не занимается строительством, но у него более 45 лет опыта в жилищном строительстве, столярных работах и ​​архитектурной реконструкции.Его опыт привел его к мысли, что есть лучший способ достичь целей герметичности, и он начинается с позитивных изменений в конструкции домов.

Кадр лучше

Согласно одной из недавних оценок, частота отказов при испытаниях дверцы вентилятора составляет от 40 до 50 процентов. Поскольку здания должны быть в основном завершены до первоначальных испытаний, у строителей есть один шанс достичь целей воздухонепроницаемости, таких как 3 ACH50 в климатических зонах 5 и 6. Если здание не проходит проверку, может потребоваться много времени и средств на переделку, изменение графика и перепроверить.

«Я слышал, что строители используют ящики и ящики с герметиком для герметизации воздуха, и мастерам все еще приходится возвращаться, потому что они не проходят испытание дверцы воздуходувки. Это проблема», — говорит Шеттин. Он сообщил, что строители могут потратить до 300 долларов на дом на стандартные материалы для уплотнения, и все же могут понести дополнительные расходы из-за неудачного испытания двери воздуходувкой. Он утверждает, что лучший способ сделать систему безболезненной — это герметичная герметизация во время каркаса.

«Строители не знают, что они часто находятся примерно в 200 долларах от решения этой проблемы многократного тестирования, доработки и изменения графика аудитов соответствия», — сказал он. Встраивая каркасную прокладку во внешнюю стену во время каркаса, строители могут значительно уменьшить инфильтрацию воздуха и построить более герметичный дом. Дом с первого раза пройдет испытание двери воздуходувкой и будет достаточно прочным, чтобы домовладелец мог осознать более низкие затраты на энергию при повышении комфорта.

«Для достижения наилучших результатов герметизацию необходимо выполнять во время сборки», — сказал он. «Уплотнительные прокладки между каркасом не только сделают дом более плотным и долговечным, но также позволят избежать проблемы номер один, которую вы видите при герметизации и каркасе — усадке после высыхания.

Как это работает





Когда пиломатериалы для каркаса готовы, на верхнюю и нижнюю пластины наносится прокладка (предварительно напечатанная с отмеченными на вкладыше местами расположения шипов каркаса) (см. видео). Затем устанавливаются стойки секции стены и выравниваются в соответствии с руководством по каркасу, напечатанному на изделии. Затем вкладыш отделяют, а края прокладки приклеивают к краям пластин. Затем к компоненту прибивают двойную верхнюю пластину, а к сборке прибивают внешнюю обшивку, завершая настенный монтаж.

Согласно Управлению исследований и разработок в области энергетики штата Нью-Йорк (New York State Energy Research and Development), которое является партнером проекта Schettine, рамная прокладка помогает улучшить энергетические характеристики. Создавая четырехстороннее уплотнение между горизонтальными пластинами, лицевой стороной рамы и задней стороной обшивки, прокладка каркаса уменьшает поток воздуха через сборку. При проведении испытаний ASTM E283 выяснилось, что продукт снижает проникновение воздуха через сборку более чем на 81 процент.

«При традиционном каркасе и герметизации здания из-за циклов нагрева/охлаждения воздух проникает через любой зазор и точку соединения, которые не герметизированы», — сказал он. «Воздушное уплотнение должно быть непрерывным, иначе оно неэффективно. Если у вас нет этого непрерывного уплотнения, воздух выталкивается внутрь через ориентированную снизу стружечная плита (OSB) и лицевую раму, позволяя воздуху проникать в полость изоляции. Во время ветра это приведет к потере энергии и таким проблемам, как обледенение, когда потери происходят на верхних пластинах и нижней части крыши».

Schettine предоставила для сравнения результаты испытаний двух одинаковых домов в штате Нью-Йорк. Один был построен с AccuFrame Energy Seal.Другой дом был построен с использованием комплексного метода внутренней герметизации, в результате чего дверь с воздуходувкой составила 3,81 ACH50. В обоих домах использовалась изоляция из стекловолокна, а плита OSB была заклеена лентой. Погодозащитный барьер также был прикреплен к внешней оболочке. С другой стороны, дом с каркасом из прокладок, без дополнительной герметизации или уплотнения внутреннего воздуха, показал результаты испытаний двери вентилятора 2,63 ACH 50. Конечным результатом работы Schettine стало более прочное решение с 30-процентным снижением проникновения воздуха по сравнению с герметиком.

Изменение практики посредством обучения

Schettine считает, что прокладки для каркаса привлекательны для строителей, потому что превосходная способность к герметизации воздуха позволяет им использовать экономически эффективную изоляцию из стекловолокна в сочетании с продуктом для достижения превосходного результата. «Воздушное уплотнение является наиболее важным компонентом работы по изоляции и является ключом к воздухонепроницаемому дому. Building Science Corporation провела исследование, которое показывает, что все изоляционные характеристики одинаково хороши при надлежащей герметичности.С помощью этого продукта мы предотвращаем попадание воздуха на заднюю сторону OSB и раму, когда другие продукты пытаются герметизировать только изнутри. Вы должны предотвратить попадание воздуха в полость и изоляцию, чтобы сделать сборку более герметичной».

Но что нужно, чтобы этот новый подход достиг критической массы?

«Все, что требуется для масштабирования этого подхода, — это знания и развитие рабочей силы. Вы должны обучать фреймовщиков новому подходу, но они хотят учиться, и я начинаю замечать успехи в учебных заведениях.Они учат производителей, как устранять ошибки, повышать производительность и повышать энергоэффективность, и именно с этого все начинается», — сказал Шеттин.

Лучшая часть? По словам Шеттина, это не дорого, и как только рама будет готова, то же самое произойдет и с вашей деталью герметизации воздуха.

«Строительство в соответствии со стандартом пассивного дома, начиная с 225 долларов за квадратный фут, является непомерно дорогим для большинства покупателей, — отметил Схеттин. «Тем не менее, подход с герметизацией прокладкой позволяет массовому строительству доступных домов сократить расходы и сроки.Наибольшие выгоды от перехода на прокладочный подход получают строители, уже использующие распыляемую пену, что особенно привлекательно для производственных строителей, имеющих ограниченный бюджет. И это обеспечивает возврат инвестиций как для строителей, так и для покупателей, предоставляя более прочный и долговечный энергоэффективный дом».



У структурных теплоизоляционных панелей много поклонников, так почему же строители их не используют?

Если «плоская» — это новый «верх» с точки зрения показателей на сегодняшнем рынке жилья, то «низ» — это новая «плоская».»

Ассоциация структурно-изолированных панелей (SIPA) из Гиг-Харбора, штат Вашингтон, заявила в прошлом месяце, что панельная промышленность «избежала всей силы экономического спада» и сохранила свою долю рынка, несмотря на массовую резню в жилищном строительстве. рынок.

«Результаты показывают, что в 2009 году в отрасли [строительных теплоизоляционных панелей] наблюдалось 12-процентное снижение объема производства жилья по сравнению с 28-процентным падением количества строящихся домов на одну семью в США за тот же период», — говорится в сообщении ассоциации.

Чем же объясняется это относительно устойчивое положение? SIPA считает, что все дело в «зеленом» — то есть в «зеленом» строительстве — и в недавней озабоченности Америки вопросами энергоэффективности.

«Растущая стоимость энергии и обеспокоенность глобальным изменением климата действительно выдвинули «зеленое» строительство в мейнстрим», — говорит исполнительный директор Билл Вахтлер. «SIP дают архитекторам и строителям простой способ создать герметичную оболочку здания, которая повысит энергоэффективность и долговечность любого дома или небольшого коммерческого здания.»

SIP, структурная строительная система, изготовленная из пенопластовой изоляции, зажатой между двумя листами ориентированно-стружечной плиты, фанеры или фиброцементных панелей, уже давно имеет репутацию технологии с преимуществами по сравнению с обычным каркасом из стержней. Он ресурсосберегающий, мощный и быстрый. Также сообщается, что SIP создают настолько плотный тепловой барьер, что могут сэкономить домовладельцам до 50% затрат на отопление и охлаждение.

Вполне возможно, что благодаря этим преимуществам возобновился интерес к технологии, но нельзя упускать из виду, что доля панельной промышленности на рынке также может быть связана с уменьшением общего размера строительства нового дома. Объемы строительства жилья значительно снизились, в то время как доля рынка технологий немного снизилась, поэтому ее размер по отношению к рынку нового жилья остается стабильным.

«2009 год — это пятый год подряд, когда отрасль увеличивает свою долю на рынке жилья», — говорится в сообщении группы. «В настоящее время подсчитано, что на панельную систему строительства приходится от 1% до 2% частных домов в США».

Если 2% звучат как мизерная сумма, то это потому, что так оно и есть. Несмотря на пять лет «роста», SIP по-прежнему играют важную роль в жилищном строительстве, и многие задаются вопросом, почему.

Некоторые утверждают, что дома из SIP нельзя сделать эстетически привлекательными, но по мере того, как SIP приобретают поклонников, архитекторы и дизайнеры создают привлекательные дома с помощью этой технологии, и в большинстве случаев никто, кроме строителя, не заметит разницы. (Все еще сомневаетесь? Посмотрите слайд-шоу и убедитесь сами.)

То, что SIP является превосходной строительной технологией, также больше не оспаривается — по крайней мере, среди строителей и архитекторов, которые опробовали ее и в этом убедились.

Строитель Дон Ферриер из компании Ferrier в Форт-Уэрте, штат Техас, построил свой первый дом из SIP-панелей в 1985 году, и он так ему понравился, что сегодня он строит из него 95% своих домов.«Я бы сказал, что треть моих клиентов приходят за домом из SIP, а остальные две трети — за мой опыт строительства домов с нулевым или почти нулевым энергопотреблением».

Архитектор Тоби Лонг, AIA, верит в решения проблем строительства для конкретных площадок, поэтому он открыт для множества методов строительства — сборных, модульных, каркасных, — но он также питает слабость к SIP. «Как ответ высокого уровня, SIP — это довольно крутая строительная технология с точки зрения строительства и сохранения ресурсов, а также с точки зрения долгосрочного энергосбережения», — говорит Лонг, директор Toby Long Design и владелец Clever Homes в Сан-Франциско. Франциско.«Мы не ведем долгосрочный сбор данных о прошлых клиентах, но, по неподтвержденным данным, они говорят нам, что они были удивительно довольны работой панелей».

Лонг настаивает, что самая крутая (без каламбура) вещь в SIP заключается в том, что оболочка здания настолько плотная, а значение R настолько высокое, «что в доме остается более постоянная температура». В результате жители чувствуют себя более комфортно, кондиционеры работают меньше, а домовладельцы экономят на коммунальных платежах.

Камилла Урбан Джоб, AIA, познакомилась с SIP, в первую очередь, через подрядчика.«Мой первый дом из SIP был построен в 2004 году, — говорит директор Urban Jobe Architecture в Остине, штат Техас. «Я не был так хорошо знаком с ним, но подрядчик использовал его, и он ему очень понравился». Сегодня это технология, которую она пытается использовать, когда у нее есть возможность.

Технология SIP также была одобрена людьми, чья работа заключается в оценке достоинств технологии и ее актуальности для жилищного строительства. Национальные лаборатории Ок-Риджа в Ок-Ридже, штат Теннесси, например, подтвердили несколько лет назад, что SIP-панели имеют более высокую теплоизоляцию всей стены и показатель R, чем обычная каркасная стена.

ToolBase Services, подразделение технической информации Исследовательского центра NAHB в Аппер-Мальборо, штат Мэриленд, говорит, что «простота и скорость сборки технологии позволяют размещать дома под крышей в течение нескольких дней, а не недель. Несмотря на то, что требуются базовые столярные навыки, монтажникам не обязательно иметь уровень квалификации обычных бригад по каркасу, что может еще больше снизить затраты строителей».

Но в то время как существует почти всеобщее согласие в отношении производительности продукта, история становится туманной и сложной, когда обсуждаются затраты и применение в жилищном строительстве.Промышленность утверждает, что дом из SIP дешевле строить, потому что более плотная оболочка означает, что строитель может указать меньшую систему ОВК и сэкономить время на строительстве. Другие не совсем уверены, что это именно так.

Например, Лонг и Джоб говорят, что некоторые действительно хорошие бригады могут построить дом очень быстро и за очень небольшие деньги. Будет ли строительство с SIP дешевле или нет, зависит от ситуации, хотя он не уверен, что есть ценовое преимущество, по крайней мере, не для производственных строителей.«С SIP связана предсказуемость, — говорит Лонг. «Строители также могут ускорить строительство дома». Он продолжает: «Большое преимущество — это лучший дом, что является хорошим аргументом в пользу строителей, которые внимательно относятся к своей работе».

Феррье говорит, что сравнение цен зависит от того, что вы строите, где и кто это строит. По его словам, вы никогда не сможете построить дом из SIP дешевле, чем каркасный дом, в котором используется изоляция из стекловолокна, но если вы строите каркасный дом, который работает так же хорошо, как дом из SIP, то цена, скорее всего, быть более равным.

«Мы сравнили аналогичные дома, которые мы построили с использованием SIP и передовых технологий каркаса с одинарной пластиной, изолированным коллектором и изоляцией из пенопласта», — объясняет Феррье. «Каркасный дом стоил на 9000 долларов меньше, но у нас все еще были тепловые мосты в стойках. Если бы мы хотели получить аналогичный SIP-продукт, нам пришлось бы обшивать дом жесткими пенопластовыми плитами. Тогда цена была бы такой же». Кроме того, Феррье считает, что дом с пеноизоляцией не такой герметичный, как дом из SIP.

Если вы спросите студентов в Tulane City Center, где проводится программа прикладных городских исследований в Архитектурной школе Университета Тулейна, они скажут вам, что технология SIP великолепна, но ее трудно построить дешевле, чем обычное каркасное строительство, особенно в доступном жилье. Уже много лет URBANbuild, проектно-строительная студия, в которой студенческие команды проектируют и строят прототип дома для района в Новом Орлеане, экспериментирует с технологией SIP.

«Мы построили дом [03] с SIP, потому что мы пытаемся помочь местной некоммерческой организации провести исследование стоимости строительства с использованием различных структурных систем» с точки зрения первоначальных затрат по сравнению с затратами.стоимость жизненного цикла, говорит Эмили Тейлор, бывший руководитель проектов домов с 01 по 04, а ныне руководитель проектно-строительных проектов Tulane City Center. «На данный момент мы построили традиционный дом с каркасным каркасом, дом с передовыми технологиями каркаса (по-прежнему с каркасным каркасом), изготовлением металлических каркасных панелей и SIP-панелей. Первоначальные затраты значительно выше для домов SIP при попытке построить доступный дом площадью 1200 квадратных футов для семей с низким доходом. Но мы надеемся, что они смогут компенсировать часть этих затрат за счет энергоэффективности.

Привлечь больше строителей к использованию SIP — проблема из-за туманной цены, но также возможно, что строители напуганы этой технологией. Хотя использование SIP является быстрым и ресурсоэффективным, существует кривая обучения. «Это похоже на обычную работу по кадрированию, но это также не то, что легко сделать с первого раза», — объясняет Лонг. «Требуется три работы, чтобы намочить ноги, но только после третьего дома вы действительно поймете систему».

Феррье соглашается с минимумом в три SIP для понимания, но даже в этом случае есть вещи, которые следует учитывать, например, найти правильное предложение, фундаментные работы и решение проблем, среди прочего. «Ключевым моментом является поиск подходящего поставщика, — советует он. Кроме того, после прибытия панелей непросто внести изменения в конструкцию на стройплощадке.

С точки зрения Джоб, строители будут сопротивляться частично из-за того, что рабочая сила для возведения каркаса дешева, но она говорит, что строителям будет трудно убедить покупателей изначально платить более высокую цену за более энергоэффективный дом. «Люди по-прежнему зациклены на том, что видят по телевизору и в журналах, — считает она. «Если они могут сэкономить немного денег на механике или энергоэффективности и получить квадратные метры для большой гостиной, которую они хотят, они возьмут квадратные метры в девяти случаях из 10.В большинстве случаев они готовы пожертвовать всем ради квадратных метров».

Какой бы ни была ситуация сейчас, архитекторы и строители, опрошенные для этой статьи, считают, что наступает время, когда энергоэффективность будет самым важным вопросом для покупателей, а аргументы в пользу высокопроизводительного строительства, включая SIP, не будут навязчивыми.

Для некоторых покупателей, строителей и архитекторов это уже происходит. «По моему опыту, вдохновение для использования SIP исходит не от подрядчиков», — говорит Лонг.«Обычно это исходит от домовладельцев».

Найджел Ф. Мейнард — старший редактор отдела продуктов журнала BUILDER.

Узнайте больше о рынках, представленных в этой статье: Даллас, Техас.

Изоляция нового деревянного каркасного дома

Основные конструктивные отличия деревянного каркаса от каменной конструкции

Если вы не думаете о строительстве сплошных стен, фундаментальное различие между кирпичной кладкой и системами деревянного каркаса заключается в обязательном сохранении полости между внутренней конструкционной панелью деревянного каркаса и внешними альтернативными обшивками, которые должны оставаться свободными для целей вентиляции.В статье, опубликованной в прошлом месяце об утеплении каменного дома, было показано, как можно с пользой изолировать полость, чтобы повысить эксплуатационные характеристики каменной стены, чтобы общая толщина стены не стала слишком толстой.

Иначе обстоит дело с деревянным каркасом, где конструкционная панель выполняет все функции, начиная от восприятия нагрузки, поддерживая полы и крыши, обеспечивая стеллажи для предотвращения поперечного скручивания конструкции, а также изоляцию для обеспечения акустических и тепловых характеристик и общей воздухонепроницаемости. Таким образом, физические свойства деревянной панели важны, и к выбору и смешиванию отдельных используемых компонентов следует относиться так же, как к формуле или рецепту; некоторые довольно ванильные, другие более экзотические и ошеломляющий диапазон цен от промышленного пула, которые конкурируют за ваш бизнес.

Основные элементы конструкции в панели деревянного каркаса

В его основе лежит открытоячеистая деревянная панель заданной высоты и, как правило, стандартной ширины со специальными панелями, соответствующими размерам здания и оконным и дверным проемам. Панель изготовлена ​​из конструкционных деревянных стоек/рельсов, которые образуют раму по периметру и включают в себя промежуточные вертикальные стойки на расстоянии не более 600 мм от центра. Эта полая рама формируется в виде панели путем прикрепления слоя жесткой доски, как правило, снаружи в виде слоя обшивки, который скрепляет раму вместе и предотвращает превращение прямоугольных или квадратных форм в ромбовидные.Эта жесткая (стеллажная) плита чаще всего представляет собой листовой материал, такой как OSB (ориентированно-стружечная плита), но в равной степени может быть фанерой, МДФ (древесноволокнистая плита средней плотности), Fermacell (изготавливается из гипса и бумаги), Panelvent (производное древесной стружки без использования клей) или плиту из оксида магния, среди прочего. Там, где расположены оконные проемы, панель также будет включать деревянную перемычку, которая будет поддерживаться дополнительными деревянными стойками.

Если стеллажная доска крепится снаружи, как это наиболее распространено в Великобритании, то эта внешняя поверхность обычно покрывается дышащей бумагой, которая защищает ее от непогоды, но пропускает пары влаги.Большинство производителей панелей будут применять это на заводе с нейлоновыми полосками, чтобы показать, где расположены вертикальные стойки, и с нахлестами, временно отогнутыми назад, но включенными для герметизации каждой панели с соседней.

Размеры деревянных стоек чаще всего представляют собой секционную древесину 38 x 140 мм (обработанная хвойная древесина), которая является одним из двух основных отраслевых стандартных размеров и называется CLS (Canadian Lumber Stock), поскольку ее происхождение происходит из Северной Америки. Северная Европа, которая также имеет очень ценную древесину, использует другой метрический эквивалент 45 x 145 мм (TR24) или древесину с сортировкой по нагрузке C24, которая может иметь размер 47 x 147 мм.Для большинства пользователей деревянного каркаса все варианты изоляции встроены в это панельное шасси, внутри и вокруг него.

Промышленные примеры

Прогуляйтесь по любому из выставочных залов Build it, и вы увидите множество комбинаций панелей от производителей; каждый разработан, чтобы помочь выделить свой продукт среди конкурентов и помочь оправдать разницу в цене. Некоторые добавляют изоляцию на заводе, другие делают еще один шаг вперед и покрывают внутреннюю поверхность панели пароизоляционным слоем и, возможно, электрикой и кабелепроводами. Некоторые из них включают в себя встроенный служебный канал, а другие превозносят достоинства двух отдельных каркасных стен с четким изолированным пространством между ними.

При выборе некоторых примеров для большего внимания, следующие три универсальных типа, возможно, должны охватывать большинство вариантов.

  1. Изоляция между стойками, а также изоляция полости.

Во-первых, это обычная сердцевинная панель с дополнительным слоем обшивки утеплителем в полости. Это дает легкую возможность для зоны обслуживания внутри путем добавления контробрешетки после слоя пароизоляции, чтобы получить любую толщину пустоты, которую вы хотите для механических и электрических установок.Используя изоляцию из жесткого пенопласта PIR (полиизоцианурата) в качестве примера, можно достичь впечатляющих значений U-значения, рассчитанных и опубликованных одним из ведущих производителей [Kingspan — брошюра прилагается]. Используя 140-миллиметровую деревянную стойку (выбранную из-за жесткости рамы) и 60-миллиметровую изоляцию PIR между стойками и 60-миллиметровую изоляцию PIR вокруг внешней стороны, вы можете получить значение U 0,16 Вт/м²K, которое может быть улучшено до 0,15 с помощью оштукатуренный внешний блок или слегка уменьшенный до 0,17 с облегченной облицовкой, навешенной на панель, в отличие от кирпича. Если бы вы взяли полную изоляцию толщиной 120 мм и поместили ее вокруг внешней стороны панели (без изоляции между стойками, значение U можно было бы улучшить до 0,14 с помощью оштукатуренных блоков.

 Это подтверждает эффект утолщения внешней изоляционной оболочки вместо использования пространства между стойками, что устраняет эффект мостиков холода от самих деревянных стоек. Этот метод гораздо более важен, когда речь идет о стальной раме, так как очевидно, что стальной стержень обладает гораздо большей проводимостью, чем древесина.Однако негативными последствиями этого являются общее утолщение внешней стены с последствиями для уменьшения полезного внутреннего помещения и, возможно, увеличения толщины фундамента. Это можно смягчить, используя более тонкий размер шпильки, например. 89 мм, а не 140 мм, но тогда жесткость вашей рамы уменьшится. Так что, как и большинство дизайнерских решений, это баланс. Я предпочитаю при изоляции в полости использовать толщину деревянных стоек с изоляцией, а затем добавлять более тонкую изоляционную обертку снаружи толщиной 25 мм или около того.

  1. Изоляция между стойками и дополнительный слой внутри

Тем не менее, еще одним соображением, связанным с обертыванием полости, может быть недостаточная проницаемость PIR-изоляции, поскольку в приведенных выше примерах дизайна мы добавляем ее на внешнюю сторону дышащей бумаги нашей панели, что в некоторой степени противоречит здравому смыслу и может вызвать промежуточный конденсат между дышащей бумагой и изоляционной пленкой. Итак, наш второй общий вариант конструкции — это обычная панель с сердцевиной, но на этот раз с дополнительным слоем изоляции внутри, а не с полостью.Используя промышленного производителя, который специализируется на изоляции из минеральной ваты [Knauf — брошюра прилагается] с ограниченным набором вариантов ламинированного гипсокартона PIR, мы можем получить столь же впечатляющие стандарты производительности, хотя и не такие хорошие, как у PIR. Опубликованные данные показывают, что при толщине 140 мм Earthwool Frametherm 32 между стойками и дополнительных 40 мм PIR внутри с соответствующими гипсокартонными и пароизоляционными слоями (VCL) коэффициент теплопередачи составит 0,17 Вт/м²K при внешней облицовке кирпичом. Тем не менее, это не обеспечивает зону обслуживания, поэтому при необходимости ее необходимо создать внутри с контробрешеткой на теплой стороне ВКЛ.

Что касается стоимости, то в недавней цитате одного из национальных продавцов для действительно крупного заказа указано, что 100-миллиметровые полые войлочные плиты из минеральной ваты стоят чуть более 13 фунтов стерлингов за м² по сравнению со 100-миллиметровым верхним слоем PIR по цене 25 фунтов стерлингов за м². К сожалению, в ценообразовании на изоляцию нет никакой логики, поскольку производители не будут поставлять напрямую, а национальные продавцы получают и предлагают конкурентоспособные оптовые ставки на определенные бренды и карательно высокие ставки на продукты, которые они обычно не хранят.Таким образом, вам придется работать с системой и получать несколько предложений от нескольких поставщиков, и вы выработаете наилучшую комбинацию предложений о поставках в вашем регионе.

  1. Двойная стеновая система с минимальными структурными связями

В-третьих, это система с двойными стенками, эффективно использующая две более тонкие панели с сердцевиной, механически соединенные, но с ограниченным тепловым мостом. Если вас интересуют пассивные стандарты, то, вероятно, это правильный путь. Эти системы могут иметь стеллажи как на внутренней, так и на внешней стороне, что обеспечивает хорошую структурную жесткость, а пространство между двойными панелями полностью изолировано, за исключением минимально необходимых связей для соединения двух панелей вместе.Опубликованные значения коэффициента теплопередачи могут достигать 0,12 Вт/м²К, но для энтузиастов это, вероятно, можно улучшить!

Перекрестные тепловые мосты и панели из цельной древесины

И, наконец, еще одна мысль касается проводимости древесины и, следовательно, принципов поперечного соединения деревянных шпилек в панелях. Древесина обладает теплопроводностью (0,13-0,15 Вт/м·К), что примерно в 5/6 раз выше, чем у лучших изоляционных материалов (0,02-0,03 Вт/м·К). Но для сравнения, древесина примерно в 5 раз менее электропроводна, чем глиняный кирпич или плотный бетонный блок.Несмотря на это, существует большой интерес к использованию в строительстве панелей из поперечно-клееной древесины, которые по существу представляют собой панели из массивной древесины. Их обычно выбирают из-за их прочности, и они удивительно прочны. Но, с точки зрения изоляции, они нуждаются в изоляционной обертке, используя любой из отраслевых вариантов, либо внутри, либо снаружи, но, скорее всего, снаружи.

Проницаемость и полость

Несмотря на то, что технические группы много говорят о достоинствах своих систем, стоит придерживаться одного простого принципа с деревянным каркасом; и это принцип увеличения проницаемости через компоненты панели.По сути, мы пытаемся спроектировать наши панели так, чтобы они были воздухонепроницаемыми, а затем контролировали внутреннюю влажность внутри здания с точки зрения механической вентиляции. Итак, мы начинаем с внутренней стороны панели с самым низким уровнем паропроницаемости, которым обычно является наш полиэтиленовый пароизоляционный слой (VCL). Раньше это называлось пароизоляцией, но по определению она не идеальна, поэтому она стала VCL. Затем у нас есть выбранная изоляция, за которой следует слой внешней оболочки и дышащая бумажная пленка. Таким образом, согласно этому принципу, если влага проникает через наш несовершенный VCL, ей будет все легче и легче проходить через последующие слои, пока она не мигрирует в нашу вентилируемую полость, где она естественным образом рассеивается. Чего мы не хотим, так это того, чтобы пар застревал в наших панелях и затем конденсировался; КЭД межузельная конденсация.

Интерфейс на стыках промежуточного этажа и крыши

И, наконец, нет смысла принимать серьезные решения о покупке в отношении производительности конкретной панели, если такое же усердие не будет уделено деталям сопряжения этих панелей с полами и крышами.Таким образом, воздухонепроницаемость здания должна быть тщательно проверена в конце, чтобы убедиться, что изоляция в труднодоступных местах установлена ​​с осторожностью, а перекрытия между VCL правильно соединены и проклеены лентой. Программное обеспечение для расчета SAP имеет эквивалент надежных деталей для этих интерфейсов, и дополнительные баллы добавляются, если вы демонстрируете соответствие.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
