7 вариантов внутренней отделки каркасного дома своими руками: используемые материалы, черновая отделка


Важные моменты

Без соответствующей облицовки любой дом является лишь коробкой малопригодной для проживания. Качество внутренней отделки каркасного дома определят комфорт и стиль вашего будущего жилища. Сегодня мы подробного разберем варианты на любой вкус и кошелек.

Прежде чем приступить к работам, учитывайте несколько важных моментов.

  • Не начинайте отделку сразу в нескольких комнатах, двигайтесь поступательно, от одного помещения к другому.
  • Чтобы ремонт не затянулся на годы, составьте четкий план, каждому пункту которого отведите время. Работы по облицовке небольшого дома занимают от месяца до трех. Срок зависит от много факторов: материалы, сложность, наличие или отсутствие профессиональной бригады.
  • Уделите особое внимание черновой отделке. Если провести ее некачественно, то конечный результат вряд ли будут радовать глаз.
  • Одна из особенностей внутренней отделки деревянного каркасного дома – укрепление стен в местах, рядом с которыми расположены отверстия для оконных рам.

Порядок выполнения работ

  1. Работы начинаются лишь после того, как проложена электропроводка и другие инженерные коммуникации.
  2. Прежде чем придать убранству дома законченный внешний вид проводится черновая отделка.
  3. Всегда начинайте с той комнаты, которая находится дальше всех от входа.
  4. Приступая к работе, покройте поверхности полиэтиленом – это облегчит последующую уборку дома.
  5. Принцип, согласно которому вы будите производить облицовку каждого помещения – «сверху вниз». Это означает, что начинать следует с потолка, потом переключится на стены и последним стелить пол. Однако из этого правила существует одно исключение – натяжные потолки. Если ваш выбор пал именно на них, то монтируйте конструкцию в последнюю очередь.
  6. Не забудьте приобрести специальную экипировку для защиты кожи, и очки, которые уберегут от попадания в глаза строительного мусора.
  7. Необходимые инструменты – строительный уровень, рулетка и шпатель.

Черновая отделка


Черновая отделка не менее важна, чем финишная или чистовая. От нее зависит, насколько дом будет теплым, а ремонт долговечным.

Работы включают в себя:

  • удаление старых покрытий;
  • стяжку потолков;
  • прокладывание слоя утеплителя для стен;
  • обшивку стен;
  • создание «чернового» пола;
  • выравнивание всех поверхностей, которые планируется облицовывать;
  • монтаж откосов.

Используемые материалы

Строительный рынок предлагает огромный выбор материалов для черновой и финишной внутренней отделки деревянного каркасного дома. Главное, на что следует ориентироваться при выборе — бюджет и сложность работ. Разберем самые популярные варианты.

Материалы для черновой отделки:

  • гипсокартон;
  • плиты ОСБ;
  • грунтовочные и штукатурные смеси.

Наиболее прогрессивными считаются плиты ОСБ – они полностью выравнивают поверхность и просты в монтаже.

Материалы для финишной отделки:

  • бумажные обои;
  • жидкие обои;
  • вагонка деревянная;
  • вагонка пластиковая;
  • керамическая плитка;
  • декоративная штукатурка;
  • стекломагниевые листы;
  • гибкий камень.

Можно применять любой из перечисленных материалов «соло», а можно и комбинировать несколько – все зависит только от вашей фантазии. О преимуществах и недостатках разных типов материалов черновой и финишной внутренней отделки каркасного дома мы расскажем далее.

Варианты отделки каркасного дома

Гипсокартон


Листы материала крепятся на металлические профиля, что означает отсутствие необходимости в предварительном выравнивании стен. Еще одним важным моментом является возможность оставить свободное пространство между стеной и плитами гипсокартона.

Это создает свободу для выбора утеплителя и возможность прокладывания коммуникаций, в том числе, электрических. Однако помните, что если вы решили класть проводку подобным образом, то она помещается в специальные гофры, препятствующие возгоранию. Многие выбирает гипсокартон еще и потому, что из-за малого веса он не создает дополнительной нагрузки на несущую конструкцию.

Порядок работ:

  1. Прежде чем приступать к внутренней отделке каркасного дома при помощи гипсокартона, сделайте разметку и, используя саморезы, закрепите металлический профиль.
  2. Если это предусмотрено, проложите стены утеплителем.
  3. Гипсокартон помещаются на профиль, и крепится саморезами по металлу. Следите, чтобы шляпка «утопала» внутрь листа не менее чем на миллиметр.
  4. Заполните пространство между листами шпатлевкой, уберите излишки и выровняйте швы.
  5. Возьмите мелкозернистую наждачную бумагу и зашлифуйте поверхность.
  6. Черновая отделка завершена, теперь можно приступать к финишной.

ОСБ


ОСБ-плиты – еще один распространенный материл для черновой отделки. Их монтаж схож с листами гипсокартана, с той лишь разницей, что из-за большего веса требуется более надежное крепление.

Порядок работ:

  1. Плиты крепятся к каркасу из дерева гвоздями в форме спирали на расстоянии 15 см.
  2. Если вы укладываете ОСБ на пол, то делать это необходимо перпендикулярно лагам.
  3. Перед тем как поверх плит использовать материал для финишной отделки, пройдитесь по ним мелкозернистой наждачкой и покройте лаком в три слоя.

ОСБ-плиты является отличным вариантом для формирования в комнатах перегородок, если в таковых есть необходимость. Главное отличие этого материла от гипсокартона – толщина, высокая плотность и прочность. Эти качества, в зависимости от целей и обстоятельств, могут оцениваться как достоинство или недостаток. Если кривизна поверхностей настолько сильная, что гипсокартон может прогнуться, то лучше использовать ОСБ.

Вагонка


Облицовка вагонкой– экологически чистый вариант внутренней отделки стен каркасного дома. Помимо привлекательного внешнего вида, вы получите еще и особенно благоприятный микроклимат внутри помещений. Кроме того, материал отличается хорошей звукоизоляцией и превосходно сохраняет тепло.

Виды:

  • «Экстра» — сорт без каких-либо дефектов, с безупречно ровной и гладкой поверхностью.
  • «А» — допустимы небольшие сколы и затемнения в ламелях.
  • «В» — могут присутствовать трещины и сучки.
  • «С» — допускается наличие затемнений, смоляных мешочков, трещин, сучков по всей поверхности.

Как это ни парадоксально, но в последнее время стало модным выбирать именно сорт «С». Такая вагонка имеет невысокую стоимость и отлично имитирует стиль «винтаж».

Порядок работ:

  • Покройте ламели специальными биозащитными составами против грибка и плесени.
  • Если принципиально важен цвет, вы хотите сделать покрытие темнее или светлее, то покройте морилкой или другими специальными веществами для создания нужного тона у деревянных материалов.
  • Вагонку можно крепить на плиты ОСБ, то есть сразу на готовую стену.
  • Вариантов крепления этого материала существует множество – гвоздями, скобами, кляймерами и т.д. Лучшим из них будет тот, который нанесёт меньше повреждений материалу.

Имитацией бруса


Этот материал считается подвидом вагонки. Главное отличие – создание эффекта кладки бревнами. К категории «имитация бруса» можно отнести ПВХ, который иногда называют «пластиковой вагонкой», поскольку с помощью этого материала легко имитируется дерево. Внутренняя отделка каркасного дома имитацией бруса обойдется дешевле, но ламели из ПВХ лишены плюсов дерева.

Штукатурка и обои


Штукатурка и обои – простые материалы по части техники работы. Зачастую те, кто решил заниматься обустройством дома своими руками, выбирают именно их. Под штукатуркой для финишной отделки понимается так называемая декоративная смесь, о ней мы поговорим далее, а сейчас остановимся на обоях.

Виды обоев:

  • Бумажные. Для внутренней отделки стен каркасного дома это не лучшее решение – они подвержены воздействию влаги, легко горят и не отличаются долговечностью. Однако их часто используют как временные вариант, позволяющий придать стенам эстетически привлекательный вид и сэкономить бюджет.
  • Виниловые и акриловые. Схожие по своим характеристикам обои, которые допустимо использовать при отделке. Они прочны, устойчивы к механическим повреждениям и влагостойки.
  • Стекловолоконные. Отличный вариант, как для самостоятельного использования, так и под покраску. Это самые прочные и долговечные из всех видов обоев.
  • Фотообои. Сегодня применяются нечасто, но бывают незаменимыми при некоторых дизайнерских решениях.

Декоративная штукатурка


Когда-то этот материал считался «элитным», а сегодня его можно позволить себе при любом бюджете. Используя финишную облицовку декоративной штукатуркой, вы сможете скрыть мелкие недостатки черновой отделки, придать стенам интересную фактуру. В строительных магазинах можно приобрести специальные шпатели для формирования структуры стены, с их помощи даже непрофессионал сможет использовать интересные дизайнерские решения.

Плюсом материала является его устойчивость перед влагой, огнем и запахами. Именно поэтому штукатурку часто применяют при оформлении кухни.

Установка плитки


Керамическая плитка – прочный и эстетически привлекательный материал, однако требует идеально ровной поверхности. Если вы решили облицовывать стены плиткой, в качестве черновой отделки целесообразно использовать специальный укрепленный гипсокартон, предназначенный для установки плитки. Сегодня можно найти массу стилистический решений – натуральный камень, кирпич, дерево, мозаика и многое другое. Стоит также отметить, что этот вариант отделки не является бюджетным и потребует значительных вложений.

Стекломагниевые листы

Еще один, пока не такой распространенный, вариант черновой внутренней отделки каркасного дома. Этот материал отличается особой прочностью, гибкостью и высокими эксплуатационными характеристиками. Он изготавливается из оксида и хлорида магния, сверху покрываются стекловолокном. Стекломагниевые листы очень легкие, поэтому при монтаже не требуется усиленные профили. Крепятся при помощи саморезов, перед финишной отделкой покрываются грунтовкой или штукатуркой.

Гибкий камень

Материал изготавливается из песчаника, который наносят на гибкую стекловолоконную подложку. Главное преимущество – возможность монтажа в труднодоступных местах. К преимуществам гибкого камня можно отнести такие качества как способность пропускать воздух, влагоустойчивость, минимальный вес. Зачастую его используют в помещениях с повышенной влажностью – кухнях и ванных комнатах. Крепление производится при помощи специального клея на выровненную поверхность.

Как обшивают стены каркасных домов снаружи. Часть 1

Обеспечение жёсткости каркаса при восприятии горизонтальных ветровых нагрузок происходит с помощью обшивки каркаса жёсткими плитными или листовыми материалами как минимум с одной стороны или с помощью диагональных связей – укосин или стальных перфорированных лент при отсутствии жёстких обшивок.

Если обшивка жёсткими плитами будет проводиться только с одной стороны каркаса, то согласно норвежским строительным правилам и рекомендациям норвежского научно-исследовательского института SINTEF Byggforsk, устанавливаются минимальные требования для материалов обшивки — в совокупности к плитам и крепежу. В частности, предел прочности на изгиб устанавливается минимум 3 кН/м. Это означает, что плита обшивки, шириной 1,2 м, смонтированная на стеновую панель, должна выдерживать горизонтальную нагрузку 3,6 кН (1,2 м х 3 кН/м), что соответствует 360 кг.

Жёсткие плиты обшивки

Плиты обшивки стен работают на изгиб под воздействием горизонтальных нагрузок, создаваемых давлением и отсосом ветра. В качестве наружных плит жёсткой обшивки нужно применять ветрозащитные плиты МДВП толщиной минимум 12 мм или ветрозащитный гипсокартон для наружной обшивки толщиной минимум 6-9 мм. С внутренней стороны деревянных каркасных стен в таком случае нужно монтировать гипсокартонные плиты для внутренней обшивки толщиной 13 мм, древесно-слоистые фанерные плиты из шпона или МДВП толщиной 12 мм. На рис. 9.27 схематично показано как горизонтальные силы, вызванные давлением ветра, действуют на плиты обшивки деревянных каркасных стен и как происходит перераспределение усилий на крепёжные элементы плит и элементы крепления несущих стен к фундаменту.

Рис. 9.27 Обеспечение жёсткости каркаса для восприятия ветровых нагрузок с помощью плитных материалов обшивки
  1. Горизонтальные нагрузки, создаваемые давлением ветра
  2. Распределение сдвигающих усилий на крепёжные элементы жёстких плит ветрозащиты
  3. Анкеровка наружных стен к фундаменту

Как правило, материалы обшивки стен обладают избыточным запасом прочности. Это означает, что увеличение жёсткости каркаса нужно достигать не увеличением толщины плит, а увеличением количества крепёжных элементов. Практика показывает, что самым слабым звеном в обеспечении жёсткости каркаса с помощью плитных материалов являются именно крепёжные элементы, т.к. они испытывают наибольшие нагрузки.

Поэтому очень важно перед монтажом плит ветрозащиты прочитать рекомендации производителя и монтировать плиты в точности с тем шагом крепежа, который указан в инструкции, чтобы обеспечить надёжное крепление плит ветрозащиты к стойкам и обвязкам деревянных каркасных стен. Так как нагрузки на крепёж будут наибольшими по краям плиты, то шаг крепежа по краям будет меньше чем в середине плиты. В таблице 9.8 дан минимальный шаг крепежа для наиболее распространённых в Норвегии плит обшивки.

Таблица 9.8 Шаг крепежа для обеспечения жёсткости каркаса с помощью плитных материалов шириной 1200 мм

См. также рис. 9.28.

Рис. 9.28 Крепёж наружных плит ветрозащиты к каркасу деревянной стены
  1. Шаг крепежа вдоль краёв плиты
  2. Шаг крепежа в середине плиты
Применение плитных материалов обшивки каркасных стен

1. Обеспечение пространственной жёсткости каркаса с помощью мягких древесноволокнистых плит
МДВП — мягкие древесноволокнистые плиты ветрозащиты монтируются по стойкам каркаса, расположенным с межосевым расстоянием 600 мм должны крепиться к деревянным деталям каркаса по всем краям. МДВП, они же плиты Isoplaat (Изоплат), softboard (софтборд) могут поставляться как с прямыми краями, так и с фрезерованными для соединения по принципу — гребень-паз. Если толщина стоек деревянной каркасной стены составляет 36 мм, норвежские строительные правила предписывают использование МДВП с соединением гребень-паз.

Мягкие древесноволокнистые плиты ветрозащиты должны крепиться к деревянным деталям каркасной стены с помощью толевых гвоздей с широкими шляпками горячей оцинковки 2,8х45 мм или защищёнными от коррозии скобами 40-50 мм с широкой «спинкой» и ножками минимум 28 мм. Крепление плит может происходить гвоздями с помощью молотка вручную, так и с помощью пневматических инструментов для забивания гвоздей и скреп. Скрепы должны быть всегда ориентированы параллельно краям плит. Максимальные расстояния между гвоздями и скрепами указаны в таблице 9.8. Все стыки плит ветрозащиты должны быть прикрыты рейкой для обеспечения лучшей герметичности каркасов стен. Гвозди и скрепы должны забиваться так, чтобы не повредить материал обшивки, давление воздуха для пневматического гвоздезабивного пистолета устанавливается в 5 кПа/см².

Таблица 9.8 Шаг крепежа для обеспечения жёсткости каркаса с помощью плитных материалов шириной 1200 мм

2. Обеспечение пространственной жёсткости каркаса с помощью гипсокартона для наружной обшивки
Плиты гипсокартона для наружной обшивки должны монтироваться в вертикальном положении по деревянному каркасу стены, шаг стоек при этом должен быть равным 600 мм. Чтобы плиты гипсокартона для наружной обшивки обеспечивали каркасу деревянной стены жёсткость – необходимо чтобы все края плиты крепились к деревянным деталям каркаса стены. Если плиты гипсокартона стыкуются по ширине не по деревянному каркасу, а соединяются с помощью специальных профилей, то такая обшивка может выполнять функции только ветрозащиты, влияние на жёсткость каркаса в этом случае согласно норвежским строительным правилам не учитывается. Все кромки гипсокартонных плит для наружной обшивки, непокрытые картоном, должны быть скрыты с помощью специальных профилей или проклеены полосками ветрозащитной мембраны.

Плиты гипсокартона для наружной обшивки должны крепиться к деревянным деталям каркасной стены с помощью толевых гвоздей с широкими шляпками горячей оцинковки 2,5х35 мм (2,5х25 мм для плит толщиной 6,5 мм) или защищёнными от коррозии саморезами 2,5х25-35 мм. Максимальные расстояния между гвоздями и шурупами для крепления гипсокартонных плит наружной обшивки указаны в таблице 9.8. При этом шурупы и гвозди должны располагаться на расстоянии ≥ 10 мм до покрытого картоном края плиты и на расстоянии ≥ 15 мм до подрезанного края. Для плит гипсокартона наружной обшивки толщиной 6,5 мм минимальные расстояния крепежа до края будут несколько больше. Очень важно, чтобы головки шурупов и гвоздей не проходили сквозь наружный слой картона. Если это произойдёт – в этом месте от несущей способности элемента крепежа практически ничего не останется. В таком случае образовавшуюся дыру нужно будет заклеить и закрутить ещё один шуруп на расстоянии 15 мм или забить на это месте гвоздь – в зависимости от предусмотренных проектом креплений. Все крепёжные элементы для закрепления гипсокартонных плит наружной обшивки должны быть оцинкованными, желательно способом горячей оцинковки. Обеспечить коррозионную стойкость крепежу необходимо, потому что плиты гипсокартона легко проводят к месту крепления избыточную влагу.

Согласно норвежским строительным правилам постоянные диагональные связи жёсткости используются при отсутствии жёстких обшивок. Плита обшивки считается достаточно жесткой, если она способна выдерживать горизонтальные нагрузки до 3 кН/м.

Это означает, что в малоэтажных домах с количеством этажей не более двух и высотой потолков ~ 2,4 м для обеспечения пространственной жёсткости каркасов малоэтажных деревянных домов достаточно использовать гипсокартон наружной установки толщиной 9,5 мм или МДВП толщиной 12 мм.

В тех случаях, когда ветрозащита каркасных стен выполняется с помощью ветро-, влагозащитных мембран, а внутренняя обшивка состоит из вагонки – нужно в обязательном порядке предусмотреть в проекте использование постоянных диагональных связей жёсткости. В качестве постоянных диагональных связей жёсткости можно использовать укосины из доски 23х148 мм.

Укосины должны врезаться в стойки и обвязки деревянных каркасных стен с наружной стороны таким образом, чтобы не препятствовать креплению материалов обшивки к стойкам. Укосины должны располагаться под таким углом, чтобы связывать собой минимум 3 стойки с межосевым расстоянием 600 мм. См. рис. 9.29 (A). Укосины должны крепиться к верхней и нижней обвязке деревянной каркасной стены на 3 гвоздя 2,8х90 и на 2 гвоздя 2,8х90 в каждой точке пересечения со стойками деревянной каркасной стены. См. рис. 9.29 (A). Максимальная нагрузка, которую может выдержать деревянная укосина, зависит не только от её сечения, но и от способа её крепления к каркасу. Неверным будет полагать, что прочность соединения укосины с деревянными деталями каркасной стены будет равна прочности крепежа на срез. Дело в том, что гвозди и шурупы под значительной нагрузкой могут деформировать и расщеплять дерево, в котором находятся. Особенно сильно это проявляется при направлении усилий вдоль волокон древесины.

Рис. 9.29 Монтаж постоянных диагональных связей жёсткости для обеспечения жёсткости каркаса деревянного дома при восприятии ветровых нагрузок. Принцип монтажа укосин и стальных перфорированных лент. Запас прочности у деревянных укосин 23х148 мм больше чем у стандартных перфорированных стальных лент
  1. Горизонтальные нагрузки, создаваемые давлением ветра
  2. Деревянная укосина, работающая на сжатие
  3. Деревянная укосина, работающая на растяжение
  4. Перфорированная стальная лента, работающая на растяжение
  5. Монтаж дополнительных стальных перфорированных лент происходит параллельно, со смещением минимум 600 мм
  6. В качестве постоянных диагональных связей жёсткости можно использовать укосины из доски 23х148 мм.
  7. Верхняя обвязка стены
  8. Деревянные укосины должны крепиться к верхней и нижней обвязке деревянной каркасной стены на 3 гвоздя 2,8х90 и на 2 гвоздя 2,8х90 в каждой точке пересечения со стойками деревянной каркасной стены
  9. Стальные перфорированные ленты монтируются ребром жёсткости в специальный вырез, которые подготавливается заранее в деревянном каркасе стены
  10. Перфорированная стальная лента из Т-образного профиля используемая в качестве постоянной диагональной связи жёсткости

Также в качестве постоянных диагональных связей жёсткости можно использовать перфорированные стальные ленты из Т-образного профиля предназначенного для этих целей. В Норвегии в обычно используют стальные перфорированные ленты марки «Isola Stag». Стальные перфорированные ленты монтируются с наружной стороны стены парами, в противоположных направлениях. См. рис. 9.29 (B). Стальные перфорированные ленты должны располагаться под таким углом, чтобы связывать собой минимум 3 стойки с межосевым расстоянием 600 мм.

Стальные перфорированные ленты должны крепиться на 4 гвоздя 2,8х90 в каждой точке пересечения с деталями каркаса деревянной стены. Согласно норвежским строительным правилам, в малоэтажных домах (до 2-х этажей) на каждые 2,4 м деревянной каркасной стены должна приходиться одна стальная перфорированная лента. В таком случае в каркасе деревянной стены длиной 8 м нужно предусмотреть 4 постоянные диагональные связи из стальных перфорированных лент. Монтаж дополнительных стальных перфорированных лент в этом случае происходит параллельно, со смещением минимум 600 мм. См. рис. 9.29 (B). Более детальные указания см. в технических рекомендациях отдельных производителей.

Постоянные диагональные связи жёсткости могут эффективно противостоять сдвигу стены двумя способами: работая на сжатие или на растяжение. Деревянная укосина может работать и на сжатие и на растяжение, а стальная перфорированная лента – только на растяжение. Это означает, что в деревянном каркасе будет работать только одна пара лент в один момент времени, тогда как обе деревянные укосины работают одновременно: одна — на сжатие, другая — на растяжение.

Рекомендации, данные в этой статье, касаются малоэтажных деревянных домов с количеством этажей не более двух и высотой потолков ~ 2,4 м. В иных случаях обращайтесь за расчётом элементов деревянного каркасного дома к компетентному специалисту.

Временные связи жёсткости и упоры необходимы для обеспечения жёсткости каркаса дома на этапе строительства. Наиболее критическим моментом считается ситуация когда смонтировано кровельное покрытие, а стены не обшиты и двери с окнами не установлены.

Если проектом предусмотрена ветрозащита с помощью ветро-, влагозащитных мембран, а наружная обшивка состоит из вагонки – нужно в обязательном порядке использовать на этапе строительства временные диагональные связи жёсткости, устанавливаемые с внутренней стороны каркасных стен у каждого угла дома. См. рис. 9.30. В этих целях хорошо подходят доски сечением минимум 23х98 мм, они. В зависимости от погодных условий временные диагональные связи крепят на 1-2 гвоздя 2,8х75 мм в каждой точке пересечения с деталями каркаса деревянной стены.

В качестве упоров, в Норвегии используют специальные телескопические упоры, это очень удобно. Упоры нужны чтобы закрепить стену в перпендикулярном ей направлении. Упоры должны устанавливаться каждые 4 метра.

Рис. 9.30 Установка временных связей жёсткости и упоров на период строительства
  1. Временные диагональные связи жёсткости из доски сечением минимум 23х98 мм
  2. Временные укосины крепят на 2 гвоздя 2,8х75 мм к верхней и нижней обвязке каркаса деревянной стены.
  3. Временные укосины крепят на 1 гвоздь 2,8х75 мм в каждой точке пересечения с деталями каркаса деревянной стены.
  4. Телескопический упор
  5. Место крепления телескопического упора к плите фундамента / к перекрытию.

Анкеровка (с норв. forankring) – это закрепление несущих ограждающих конструкций относительно друг друга и к фундаменту. Анкеровка стен деревянного каркасного дома необходима для того чтобы конструкция дома могла выстоять против сильных порывов ветра. Сто лет назад подобных проблем еще не существовало — здания строились из тяжелого кирпича или камня, и массивность в сочетании с малой высотой делала их устойчивыми к порывам ветра. Но переход к новым материалам, каркасным конструкциям и большой высоте зданий и сооружений поставил перед конструкторами весьма острые «ветровые» проблемы.

Разберём типичную ситуацию с двускатной кровлей: в зависимости от угла наклона двускатной кровли наветренный скат испытывает значительный напор ветра, а подветренный — отсос, возникающий в силу разрежения; поэтому подветренный скат кровли как бы стремится взлететь.

При более сложной форме кровли воздействие ветра распределяется иначе, но все же становится более или менее ясно, почему в сообщениях о бурях и ураганах говорится о снесенных крышах. В случае легких несущих конструкций и кровель крыша может оказаться в положении самолетного крыла — благодаря ее форме возникает подъемная сила, превышающая ее собственный вес и прочность ее закрепления на конструкции.

Строению, подвергающемуся воздействию ветровых нагрузок, необходимо придать не только пространственную жёсткость, но и основательно закрепить его к фундаменту. Наружные стены в данном случае служат связующим звеном между кровлей и фундаментом. Наружные стены должны воспринимать горизонтальные и вертикальные нагрузки с кровли и фронтонных стен и перераспределять их по фундаменту таким образом, чтобы деформации, возникающие в каркасе строения, не превышали нормативных значений.

Перераспределение нагрузок с кровли на фундамент происходит в том случае, когда стены, перекрытия и кровля работают совместно. Разумеется, для этого все ограждающие конструкции должны обладать достаточной пространственной жёсткостью, а также должны быть надёжно закреплены относительно друг друга и к фундаменту. На рис. 9.31 показано как горизонтальная ветровая нагрузка воспринимается фронтонной стеной и посредством жёсткой обшивки ограждающих конструкций перераспределяется по каркасам стен на фундамент.

Рис. 9.31 Перераспределение горизонтальной ветровой нагрузки на фундамент с помощью жёсткой обшивки ограждающих конструкций
  1. Горизонтальные нагрузка на фронтонную стену, создаваемая давлением ветра
  2. Анкеровка (закрепление) деревянной каркасной стены к фундаменту

О необходимых мерах для придания достаточной пространственной жёсткости каркасам ограждающих конструкций я писал уже ранее. В частности, стены должны быть обшиты жёсткими плитами как минимум с одной стороны. А для междуэтажных перекрытий допустимо монтировать полы по балкам из шпунтованной доски вместо плитной обшивки. См. оригинальное норвежское руководство №520.241.

Расчёт анкеровки ограждающих конструкций деревянного каркасного дома
Расчёт анкеровки производится в соответствии с ветровыми условиями на месте строительства. Другие немаловажные факторы – угол наклона кровли, длина свесов кровли и ширина дома.
Большой угол наклона кровли увеличивает воздействие на конструкцию дома горизонтальных сил.

В то время как малый угол наклона кровли совместно с длинными свесами – увеличивает подъёмную силу, а значит, увеличивается потребность в анкеровке для противодействия вертикальным силам. Эти принципы нужно знать и понимать каждому застройщику, решившему построить настоящий качественный норвежский деревянный каркасный дом. В противном случае результат труда может не выдержать испытания сложными погодными условиями.

Чем легче строение, тем в большей степени требуется анкеровка для восприятия наружными стенами как горизонтальных, так и вертикальных нагрузок. Стены одноэтажного дома, стоящие на бетонной плите фундамента имеют бо́льшую потребность в анкеровке, чем стены двухэтажного. Т.к. в этом случае каркасы наружных стен одноэтажного дома должны быть надёжно закреплены для противодействия как горизонтальным (давление ветра), так вертикальным (подъёмным) силам. См. рис. 9.32.

Если стены второго этажа двухэтажного дома или мансарды устанавливаются на основательно закреплённое к стенам первого этажа перекрытие, то крепления нижней обвязки к торцевым и рядовым балкам перекрытия будет достаточно для восприятия горизонтальных нагрузок, дополнительная анкеровка понадобится только для противодействия вертикальным силам.

Рис. 9.32 Анкеровка наружных стен одноэтажного и двухэтажного дома для противодействия вертикальным и горизонтальным силам
  1. Анкеровка стен для противодействия вертикальным ветровым нагрузкам
  2. Анкеровка стен для противодействия горизонтальным ветровым нагрузкам
  3. Бетонная плита фундамента
  4. Деревянное каркасное цокольное перекрытие, надёжно закреплённое к фундаменту
  5. Анкеровка деревянных каркасных стен к каркасу цокольного перекрытия

Собственный вес двухэтажного дома с одним или двумя деревянными каркасными междуэтажными перекрытиями настолько велик, что стены первого этажа нужно крепить к фундаменту только из расчёта на восприятие горизонтальных нагрузок.

Наибольшая потребность в анкеровке приходится на период строительства, когда каркас дома собран и обшит, а окна и двери не установлены. В этом случае из-за открытых проёмов создаётся избыточное давление внутри строения, что в совокупности с нормативными ветровыми нагрузками на стену и кровлю может привести к весьма плачевным последствиям.

Таблицы 9.9 и 9.10 основаны на оригинальном норвежском техническом руководстве №520.241. и используется для определения шага элементов анкеровки, исходя из их способности воспринимать горизонтальные и вертикальные нагрузки.

Таблица 9.9 Определение шага элементов анкеровки

Рекомендации действительны только для двухэтажных домов с высотой потолков ~ 2,4 м и шириной дома 9 м.

*) См. таблицу 9.10.

Таблица 9.10 Способность элементов анкеровки совместно с металлическими уголками и гвоздями 4,0х40 воспринимать горизонтальные / вертикальные нагрузки.
Ответственность за принятые в проекте решения касающиеся анкеровки

Обычно в Норвегии расчёт анкеровки ограждающих конструкций здания производит сам проектировщик, так называемый «ansvarlig prosjekterende» — (PRO). В некоторых случаях, в частности для двухэтажных домов с высотой потолков ~ 2,4 м и шириной дома 9 м окончательное решение может принять дипломированный плотник, руководствуясь приведёнными выше таблицами, не прибегая к сложным расчётам. При этом он должен хорошо знать и применять на практике норвежское технических руководство №520.241. В таком случае именно дипломированный плотник будет выполнять функцию проектировщика (PRO) и нести ответственность за принятые решения.

Если строение находится в месте с неблагоприятными климатическими условиями, располагается высоко по отношению к окружающему ландшафту, имеет длинные свесы кровли, фасады не закрытые стенами, небольшой угол кровли и т.п., то дипломированный плотник не имеет права самостоятельно принимать решения. Закон, норвежские национальные стандарты NS и строительные правила обязывает его обратиться за помощью к инженеру-консультанту, так называемому «rådgivende ingeniør» — (RIB). При этом, дипломированный плотник может продолжать выполнять функции PRO. Таким образом, достигается оптимальное распределение труда и эффективное использование ресурсов высококвалифицированного инженерно-технического персонала.

Обратите внимание на то, что «простые» конструкции не всегда являются таковыми – например, нужно уделять особое внимание анкеровке навесов и др. сооружений с фасадами, не закрытыми наружными стенами. Если подобное сооружение будет строиться в месте с неблагоприятными климатическими условиями – привлечение инженера-консультанта обязательно.

Анкеровка деревянных каркасных стен к бетонной плите фундамента

Если проектом предусмотрен монтаж стен на бетонную плиту фундамента, то потребуется анкеровка стен для противодействия как горизонтальным, так и вертикальным ветровым нагрузкам. В таких случаях дл закрепления нижней обвязки стены к плите фундамента используют разжимные анкерные болты марки С25.

При этом одноэтажные дома должны закрепляться к плите фундамента разжимными анкерными болтами через усиленный металлический уголок с ребром жёсткости, как показано на рис. 9.33.

Если дом двухэтажный или с мансардой, то стены первого этажа нужно крепить к фундаменту только из расчёта на восприятие горизонтальных нагрузок. В таких случаях в использовании металлических уголков нет необходимости, анкеровка производится только с помощью разжимных анкерных болтов с соответствующими шайбами.

Определение шага элементов анкеровки производится по таблицам 9.9 и 9.10. См. пример выбора анкеровки далее.

Рис. 9.33 Анкеровка деревянных каркасных стен к бетонной плите фундамента
  1. Бетонная плита фундамента
  2. Анкеровка стен для противодействия вертикальным и горизонтальным ветровым нагрузкам. Диаметр болтов, и кол-во гвоздей для закрепления металлического усиленного уголка в стойку выбирается по таблице 9.10.
  3. Анкеровка стен для противодействия горизонтальным ветровым нагрузкам
  4. Минимальное расстояние между болтом и краем фундамента
Пример выбора анкеровки деревянных каркасных стен к бетонной плите фундамента

Исходные данные:
Одноэтажный дом шириной 7,0 м и длиной 12,0 м с стропильной системой из свободной опёртых ферм, углом уклона кровли 40 градусов необходимо закрепить к бетонной плите фундамента. Климатические условия в месте застройки – неблагоприятные, скорость ветра — 40 м/сек, проектом предусмотрено использование двойной нижней обвязки деревянных каркасных стен – 2 шт. 36х198 мм.
Решение:
В данном случае потребуется анкеровка стен для противодействия как горизонтальным, так и вертикальным ветровым нагрузкам. Следовательно, необходимо использовать разжимные анкерные болты совместно с усиленными металлическими уголками. В таблице 9.10 мы видим, что разжимной анкерный болт М10 обладает способностью воспринимать горизонтальные нагрузки до 3 кН. При использовании вместе с усиленными уголками и 6 шт. гвоздями 4,0х40, болт М10 обладает способностью воспринимать вертикальные нагрузки до 7 кН.
В этой же таблице видим, что минимальное расстояние от оси разжимного анкерного болта до края плиты фундамента должно быть ≥ 65 мм. Разжимной анкерный болт должен заглубляться в плиту фундамента минимум на 60 мм. Т.к. проектом предусмотрено использование двойной нижней обвязки деревянных каркасных стен – 2 шт. 36х198 мм, то минимальная длина болтов составит минимум 134 мм (36+36+60+2). Следовательно, в данном случае выбираем разжимные анкерные болты М10, L=140 мм.
По таблице 9.9 видим, что шаг элементов анкеровки в данном случае составит 1,3 м вдоль всех наружных стен дома. Т.к. способность воспринимать горизонтальные / вертикальные нагрузки у данного типа элементов анкеровки — 3,0/7,0 кН.
Это означает, что выбранными разжимными анкерными болтами совместно с усиленными металлическими уголками нужно закрепить к плите фундамента все углы дома и каждую вторую стойку.

Анкеровка деревянных каркасных стен к каркасу цокольного перекрытия

Если проектом предусмотрен монтаж стен на каркас цокольного перекрытия, то потребуется анкеровка стен для противодействия как горизонтальным, так и вертикальным ветровым нагрузкам. Для противодействия горизонтальным ветровым нагрузкам нижние обвязки стен надёжно прикрепляют к балкам цокольного перекрытия. Для противодействия вертикальным ветровым нагрузкам каркасы стен крепят с помощью гвоздей/шурупов и стальных перфорированных лент к торцевым балкам перекрытия как показано на рис. 9.34.
См. пример выбора анкеровки далее.

Рис. 9.34 Анкеровка деревянных каркасных стен к цокольному перекрытию с помощью стальных перфорированных лен
  1. Импрегнированный лежень, надёжно закреплённый к ленте фундамента
  2. Торцевая балка цокольного перекрытия сечением не менее 48х223 мм
  3. Стойка деревянной каркасной стены
  4. Для противодействия вертикальным ветровым нагрузкам каркасы стен крепят к торцевым балкам цокольного перекрытия с помощью гвоздей и стальных перфорированных лент 2,0х25 мм. Кол-во гвоздей и шаг лент рассчитывают по таблицам 9.9 и 9.10.

В наружных стенах с вертикальной деревянной обрешёткой под наружную обшивку, в качестве элементов анкеровки можно использовать рейки, как показано на рис. 9.35.

Рис. 9.35 Анкеровка деревянных каркасных стен к цокольному перекрытию с помощью деревянных реек
  1. Импрегнированный лежень, надёжно закреплённый к ленте фундамента и торцевая балка цокольного перекрытия надёжно закреплённая к нему
  2. В данном случае, проектом предусмотрена мембранная ветрозащита
  3. Деревянная рейка 23х36 мм должна крепиться минимум на 6 гвоздей надёжно соединяя стойку стены с торцевой балкой цокольного перекрытия и импрегнированным лежнем под ним, при этом деревянные рейки должны выступать за импрегнированный лежень под цокольным перекрытием на 40 мм.

Данная конструкция оказывает достаточное противодействие вертикальным ветровым нагрузкам вне зависимости от угла уклона кровли, если при этом скорость ветра не превышает 40 м/сек, а ширина дома не более 9 м. Анкеровка с помощью деревянных реек в данном случае производится в каждую стойку (межосевое расстояние 600 мм) по периметру строения. Сечение торцевой балки цокольного перекрытие должно быть не менее 48х223 мм, а сечение деревянных реек – не менее 23х36 мм. Деревянные рейки должны выступать за импрегнированный лежень под цокольным перекрытием на 40 мм. Пример, приведённый на рис. 9.35 предусматривает применение мембранной ветрозащиты, а не жёстких плит. Если каркас строения будет обшит жёсткими плитами ветрозащиты, надежно скрепляющими стены и перекрытия – потребность в дополнительной анкеровке значительно уменьшиться.

Стены первого этажа двухэтажных домов или домов с мансардой дополнительной анкеровки для противодействия вертикальным ветровым нагрузкам не требуют. Это означает, что каркасы стен 1-го этажа двухэтажных домов должны крепиться к каркасу цокольного перекрытия только через нижнюю обвязку для противодействия горизонтальным ветровым нагрузкам. См. Рис. 9.32.

Пример выбора анкеровки деревянных каркасных стен к каркасу цокольного перекрытия

Исходные данные:
Одноэтажный дом шириной 8,0 м и стропильной системой из свободной опёртых ферм, углом уклона кровли 20 градусов необходимо закрепить к каркасу цокольного перекрытия. Дом строится в месте плотной городской застройки. Скорость ветра в месте застройки — 30 м/сек. Цокольное перекрытие уже закреплено к фундаменту, необходимо рассчитать анкеровку наружных стен для противодействия вертикальным ветровым нагрузкам.
Решение:
Принимаем в качестве элементов анкеровки стальные перфорированные ленты 2,0х25 мм с креплением на 4 гвоздя 4,0х40 с каждой стороны. Согласно таблице 9.10 способность воспринимать вертикальные нагрузки для данного типа элементов – 4,5 кН.  По таблице 9.9 видим, что шаг элементов анкеровки в данном случае (2,5/4,5 кН) составит 2,8 м вдоль всех наружных стен дома. Зная что межосевое расстояние между стойками – 600 мм, принимаем решение смонтировать стальные перфорированные ленты по всем углам дома и вдоль стен по каждой четвёртой стойке, что даст нам шаг элементов анкеровки ~2,4 м.
Нужно внимательно следить за тем, чтобы расстояния между гвоздями и торцами/продольными краями деталей стен и перекрытия были не меньше, приведённых на рис. 9.34.

Анкеровка деревянных каркасных стен к каркасу междуэтажного перекрытия

Стенам 2-го этажа монтируемым на каркас междуэтажного перекрытия, требуется анкеровка для противодействия как горизонтальным, так и вертикальным ветровым нагрузкам, так же как и для стен одноэтажных домов.

В данном случае для противодействия горизонтальным ветровым нагрузкам нижние обвязки стен надёжно прикрепляют к балкам междуэтажного перекрытия. Для противодействия вертикальным ветровым нагрузкам, каркасы стен второго этажа крепят с помощью гвоздей/шурупов и стальных перфорированных лент к каркасам стен первого этажа, при этом лента проходит по торцевой балке междуэтажного перекрытия как показано на рис. 9.36.

В наружных стенах с вертикальной деревянной обрешёткой под наружную обшивку, в качестве элементов анкеровки можно использовать деревянные рейки сечением 23х36 мм. Рейки должны основательно крепиться к стойкам стен на 6 гвоздей 3,1х90 снизу и сверху междуэтажного перекрытия. См. рис. 9.36.

Рис. 9.36 Анкеровка деревянных каркасных стен к междуэтажному перекрытию с помощью стальных перфорированных лент и деревянных реек
  1. Торцевая балка междуэтажного перекрытия
  2. Для противодействия вертикальным ветровым нагрузкам стойки каркасов стен 1-го и 2-го этажа крепят через торцевые балки цокольного перекрытия с помощью гвоздей и стальных перфорированных лент 2,0х25 мм. Кол-во гвоздей и шаг лент рассчитывают по таблицам 9.9 и 9.10.
  3. В наружных стенах с вертикальной деревянной обрешёткой под наружную обшивку, в качестве элементов анкеровки можно использовать деревянные рейки сечением 23х36 мм.
  4. Рейки должны основательно крепиться к стойкам стен на 6 гвоздей 3,1х90 снизу и сверху междуэтажного перекрытия.
Наружная обшивка скандинавских каркасных домов

В Норвегии наружная обшивка деревянных домов называется «utvendig kledning», этот же термин используется для обозначения пиломатериалов для наружной обшивки каркасной стены.

Внутреннюю обшивку норвежцы называют «innvendig kledning», а пиломатериалы внутренней обшивки — «panel». Наружная обшивка деревянного каркасного дома должна выдерживать жёсткие условия эксплуатации, в первую очередь – повышенную влажность и большие перепады температуры. Поэтому важно применять в качестве наружной обшивки материалы, предназначенные для этого, соблюдая требования по монтажу.

Вентилируемый зазор

Вентилируемый зазор (вент. зазор) в деревянных каркасных стенах создается с помощью вертикальных реек. Вент. зазор должен быть выполнен так, чтобы создались условия для естественной вентиляции воздушной прослойки между наружной обшивкой каркасной стены и ветрозащитой каркаса. См. рис. 9.27. Благодаря вентиляционному зазору, давление внутри и вне зазора выравнивается. Это нужно для того, чтобы атмосферная влага не проникала под давлением внутрь наружной обшивки.

Рис. 9.37 Наружная обшивка скандинавской каркасной стены
  1. Внутренняя обшивка
    2. Пароизоляция
    3. Теплоизоляция
    4. Ветрозащитная плита
    5. Рейки, образующие вентиляционный зазор
    6. Доски наружной обшивки

Минимальная толщина реек, образующих вентиляционный зазор, согласно норвежским строительным правилам составляет 19 мм. На практике используют рейки 19-23 мм. Вент. зазор должен быть открыт снизу и сверху стены, чтобы обеспечить циркуляцию воздуха. Для этого нужно проследить, чтобы всегда оставалась щель минимум 5 мм между обшивкой стены и другими ограждающими конструкциями дома.

Вентилируемая наружная обшивка не даст сильному косому дождю проникнуть в стену. Даже если вода попадёт в вент. зазор, то она уйдёт вниз по внутренней стороне обшивки, к основанию стены.

Деревянный каркас стены в этом случае будет конструктивно защищён наружной обшивкой, которая сможет просохнуть в перерыве между дождями. Благодаря вент. зазору, наружная обшивка меньше подвержена негативному воздействию влаги и защищена от повреждений, вызываемых грибком.

Нередко в Норвегии деревянные каркасные дома эксплуатируются более 150-200 лет. Такой долгий срок эксплуатации объясняется регулярным обслуживанием, обследованием и плановыми ремонтами обшивки дома. Скандинавские каркасные дома условно состоят из двух частей – несущий утеплённый каркас и обшивка с вентиляционным зазором. Наружная обшивка – это та часть, которая служит конструктивной защитой каркасному дому, она подвергается наибольшему климатическому воздействию и требует внимания и своевременной замены отдельных деталей.

Поэтому скандинавские каркасные дома строят так, чтобы в любой момент времени была возможность замены наружной обшивки или отдельных её частей. Поэтому, в Норвегии не допускается крепление других конструкций, например, балконов, к наружной обшивке каркасной стены – это делается как раз для того, чтобы доски наружной обшивки могли быть легко демонтированы.

Типы наружной обшивки скандинавских каркасных домов

В Норвегии применяют вертикальную и горизонтальную наружную обшивку деревянных каркасных домов. Исторически так сложилось, что вертикальная обшивка была традиционной для областей с материковым климатом, в частности для региона Østlandet. Горизонтальная обшивка была традиционной вдоль побережья, в частности для региона Vestlandet. В последнее время эта граница не столь очевидна из-за того что компании, производящие дома из готовых элементов поставляют одну и ту же продукцию во все регионы.

Горизонтальная обшивка с перекрытием стыков или с соединением гребень-паз лучше, чем вертикальная защищает деревянную каркасную стены от сильных косых дождей. Такая обшивка не допускает проникновения воды в вент. зазор. Главное, чтобы обшивка угловых стыков стен и обшивка вокруг проёмов была выполнена качественно.
Ещё одно важно преимущество горизонтальной обшивки в том, что её легче ремонтировать, если вдоль основания стены возникнут повреждения, вызванные повышенной влажностью. В таких случаях не составит труда демонтировать нижнюю доску обшивки полностью и заменить её другой. Для вертикальной обшивки такое невозможно.

Доски вертикальной обшивки впитывают в себя меньше влаги, т.к. вода стекает по ним быстрее благодаря вертикальному расположению волокон. Трещины в вертикальной обшивке не будут так легко наполняться водой. Недостаток вертикальной наружной обшивки в подверженности торцов досок к повреждениям, вызываемым повышенной влажностью – у основания стены, над проёмами, на стыках между досками. Это происходит вследствие капиллярного подсоса влаги открытым торцом доски и может легко привести к трещинам и развитию грибков в доске. Больше всего этому подвержены затенённые фасады, часто подвергающиеся сильному ветру.

Материалы, применяемые для изготовления наружной обшивки

Традиционно в Норвегии используют доски обшивки из сосны с большим содержанием ядровой древесины. В некоторых регионах, норвежцы отдают предпочтение ели плотной посадки, и иногда доски наружной обшивки делают из осины.

В настоящий момент, норвежские лесопилки поставляют доски наружной обшивки в основном из ели, но под заказ можно купить доски из ядровой древесины медленно растущей горной сосны, из лиственницы,осины, дуба или красного кедра.

Сосновые доски с большим содержанием заболони впитывают в себя намного больше влаги, чем древесина ели плотной посадки. В сравнении c еловыми досками, сосновые доски с большим содержанием ядровой древесины — более стойкие к повреждениям, вызываемым грибком. Далее речь пойдёт об особенности монтажа деревянной обшивки из хвойной древесины.

Для наружной обшивки обычно используют калиброванные доски с фрезерованными краями. На рис. 9.38 показаны некоторые типы наружной обшивки.

Рис. 9.38 Примеры досок для наружной обшивки скандинавских каркасных домов
  1. Горизонтальная доска Weatherboard
  2. Горизонтальная доска Empirekledning односторонней фрезеровки
  3. Горизонтальная фальцованная доска с длинным скошенным продольным краем
  4. Горизонтальная фальцованная доска с открытым зазором
  5. Вертикальная строганная доска
  6. Вертикальная строганная доска с фигурным нащельником Barokkledning
  7. Вертикальная строганная доска с фигурным нащельником Empirelekt
  8. Вертикальная шпунтованная доска Sveitserkledning

В Норвегии стандартная толщина досок наружной обшивки – 16, 19, 22 и 29 мм, стандартная ширина – 73, 98, 123, 148, 173 и 198 мм. Тонкие, но широкие доски могут легко потрескаться или деформироваться, поэтому следует придерживаться правила: соотношение между толщиной и шириной доски должно быть не меньше, чем 1:9. Так, например, доска толщиной 19 мм не должна быть шире 171 мм (19х9), а доска шириной 198 мм должна иметь толщину 22 мм (198:9).

Требования, предъявляемые к качеству пиломатериалов наружной обшивки скандинавских каркасных стен
Требования, предъявляемые к качеству пиломатериалов наружной обшивки, определяются норвежским стандартом качества SN/TS 3186, который в свою очередь, основывается на европейских стандартах. В этом документе речь идёт о размерах и профилях пиломатериалов, о допустимых деформациях и отклонениях от заданных размеров, о классах качества и о требованиях к влажности. См. таблицу 9.11.

Согласно стандарту SN/TS 3186 пиломатериалы наружной обшивки делятся на два класса качества. Класс 1 используется в качестве наружной обшивки жилых домов и общественных зданий, класс 2 используется для обшивки хозяйственных помещений и гаражей, а также свесов кровли. Стандарт SN/TS 3186 требует, чтобы влажность пиломатериалов наружной обшивки составляла 17 % (±2 %). Это требование должно выполняться минимум для 90% пиломатериалов при каждой поставке.

Чтобы в деревянной наружной обшивке не появлялись трещины, чтобы пиломатериалы служили долго – важно обращать внимание на ширину и ориентацию годовых колец при выборе пиломатериалов. Чем тоньше годовые кольца, тем большим сроком эксплуатации обладает пиломатериал. Пиломатериалы с широкими годовыми кольцами – более пористые и впитывают намного больше влаги, к тому же они менее прочные, особенно доски тангенциального (бокового) распила. Поэтому нужно заказывать доски наружной обшивки с как можно более тонкими годовыми кольцами – в среднем не более 5 мм, абсолютный максимум – 8 мм.

Таблица 9.11 Основные требования, предъявляемые к качеству пиломатериалов наружной обшивки скандинавских каркасных стен

По возможности доски наружной обшивки должны быть радиального распила – т.е. годовые кольца должны располагаться перпендикулярно пласти. См. рис. 9.39 (1). Волокна в таких досках идут вдоль направления годовых колец. Доски радиального распила практически не деформируются, обладают высокой износостойкостью, не дают трещин при усушке и значительно меньше впитывают влагу.

Рис. 9.39 Доски радиального и тангенциального распила
  1. Доски радиального распила
  2. Доски тангенциального распилаДоски тангенциального распила, как правило, должны монтироваться выпуклой стороной наружу, дугами годовых колец внутрь. См. рис. 9.40. Благодаря этому доски обшивки прилегают плотнее друг к другу, трещин образуется меньше и обшивка получается более износостойкой. Больше всего разница заметна на сосновых досках наружной обшивки, т.к. данный вид монтажа приводит к тому, что именно сторона с бóльшим содержанием ядровой древесины ориентируется наружу – к непогоде и ветру.
Рис. 9.40 Доски наружной обшивки должны монтироваться дугами годовых колец наружу
  1. Выпуклая сторона досок тангенциального распила должна быть обращена наружу, дуги годовых колец также должны быть направлены внутрь
  2. Допускается чередовать направление дуг годовых колец, при этом нащельник тангенциального распила всегда должен быть обращён выпуклой стороной наружу, дугами годовых колец внутрь

Необходимо отбраковывать все доски наружной обшивки, содержащие на лицевой стороне древесину ядра и раннюю древесину. Т.к. по мере высыхания доски эти участки могут выпасть.

Требования, предъявляемые к выполнению наружной обшивки каркасных стен определяются норвежским стандартом качества NS 3420-Qh3. В этом документе речь идёт об основополагающих правилах монтажа наружной обшивки:

  • Монтаж вертикальных и горизонтальных досок наружной обшивки должен производиться по отвесу или водяному уровню. Видимые элементы крепежа – шляпки гвоздей или головки шурупов должны быть выровнены в одну линию.
  • Нижние торцы досок наружной обшивки, также как и продольные стороны должны быть подрезаны под углом 15° на расстоянии 4–8 мм от металлических отливов над проёмами и в других аналогичных местах. Нижняя доска обшивки должна закрывать собой стык между стеной и фундаментом и выступать вниз минимум на 20 мм.
  • Стыков должно быть как можно меньше, желательно избегать стыков внизу стены. Стыки должны располагаться в разбежку и равномерно распределяться по стене. Доски в месте стыка должны ориентироваться так, чтобы возможные деформации проходили в одном направлении. Вертикальные доски наружной обшивки должны стыковаться под углом 15° и стык должен опираться на рейку с обеих сторон.
  • Вертикальные доски наружной обшивки должны распределяться по стене равномерно, чтобы расстояния между нащельниками было примерно одинаковым. Фрезерованные доски наружной обшивки с соединением шип-паз должны располагаться так, чтобы было удобно делать вырезы над окнами, дверями и другими элементами фасада.
  • Нащельник должен перекрывать каждую из вертикальных досок обшивки на 20-30 мм. Наличники окон и дверей должны перекрывать доски наружной обшивки минимум на 15 мм.
Крепление досок наружной обшивки

Доски наружной обшивки из сосны или ели нужно крепить на гвозди или шурупы горячей оцинковки. Необработанные доски наружной обшивки из других пород древесины (например, лиственницы или красного кедра), нужно крепить на нержавеющие гвозди или шурупы.

Доски наружной обшивки должны крепиться так, чтобы каждая доска в отдельности могла работать в изменяющихся влажностных условиях. Так, например, вертикальные доски обшивки нельзя крепить на один гвоздь с нащельником иначе появятся трещины из-за того что доски не смогут расширяться и сужаться независимо друг от друга.

Есть два основных условия, определяющие правила крепления досок наружной обшивки: размер доски и профиль.

  • Все доски горизонтальной наружной обшивки (шпунтованные или с соединением типа гребень-паз) должны крепиться на 1 гвоздь или шуруп к каждой рейке. То же касается фрезерованных досок вертикальной наружной обшивки. Главное чтобы размеры досок не превышали 19х173 мм. Доски бóльших размеров нужно крепить на 2 гвоздя или шурупа.
  • Вертикальные доски наружной обшивки прямоугольного сечения или с открытым соединением гребень-паз, см. рис. 9.38, должны крепиться на 2 гвоздя или шурупа к каждой рейке. Доски шириной < 61 мм, можно крепить на 1 гвоздь или шуруп к каждой рейке.

Гвозди и шурупы должны не доходить до нижнего края вертикальной доски на ~100 мм.

Желательно делать предварительное сверление для досок наружной обшивки перед тем как забить в неё гвозди, либо крепить её саморезами по дереву. Это нужно чтобы уменьшить риск возникновения трещин, как при проведении работ, так и по их завершении — вследствие ветра и непогоды.

Крепление досок наружной обшивки гвоздями

По традиции в Норвегии доски наружной обшивки каркасных домов крепят к рейкам гвоздями.

Недостаток гвоздевого соединения в том, что из-за изменения влажностного и температурного режимов гвозди постепенно могут начать вылезать наружу. Чаще всего это происходит, если доски наружной обшивки не окрашены, когда доски слишком широкие, а гвозди слишком короткие.

Также не всем нравится наблюдать на досках обшивки шляпки гвоздей.

В большинстве же случаев гвоздевого соединения достаточно. Для этого нужно убедиться в том, что влажностной режим для наружных стен находится в пределах нормы, что доски обшивки из древесины хвойных пород, толщиной максимум 22 мм и окрашены светлой фасадной краской.

Помимо этого гвоздевое соединение является наиболее быстрым и наименее затратным способом крепления материалов наружной обшивки каркасных стен. Можно использовать как обычные гвозди, так и барабанные для гвоздезабивных пистолетов. Барабанные гвозди используют витые или ершённые. Как правило, рабочая длина гвоздя должна быть в 2-2,5 раза длиннее толщины доски наружной обшивки. Для работы на вырывание рекомендуют брать рабочую длину гладкого гвоздя как 12d, для витых и ершённых рабочая длина составит 8d. На основании этих правил была составлена Таблица 9.12, в которой установлена рабочая длина гвоздей и шурупов в зависимости от толщины досок обшивки деревянных каркасных стен.

Крепление досок наружной обшивки с помощью шурупов

В Норвегии для монтажа досок наружной обшивки производятся специальные стойкие к коррозии шурупы. Они используются в тех случаях, когда доски наружной обшивки продолжительное время подвергаются воздействию повышенной влажности – например, монтируются без дополнительной обработки. Также шурупы используются для монтажа досок наружной обшивки под тёмную покраску, когда доски толще, чем 22 мм и для монтажа досок наружной обшивки из лиственных пород древесины.

Шурупы для монтажа наружной обшивки должны быть предназначены для наружного использования. Наиболее подходящий диаметр шурупов – 6 мм, головка должна утапливаться в доску, а кончик шурупа должен быть самозасверливающимся во избежание трещин.

Как правило, рабочая длина шурупа для монтажа наружной обшивки должна быть в 1,5-2 раза длиннее толщины доски наружной обшивки. Для работы на вырывание рекомендуют брать рабочую длину шурупов равной 6d. См. также Таблицу 9.12.

Таблица 9.12 Крепление досок наружной обшивки из хвойной древесины. Рекомендуемая рабочая длина элементов крепления и соответствующая толщина закладных досок
Крепление досок наружной обшивки с помощью гвоздезабивных пистолетов

При креплении досок наружной обшивки с помощью гвоздезабивных пистолетов нужно в точности придерживаться следующих правил:

  1. Нужно всегда хорошо прижимать доски наружной обшивки к рейкам перед закреплением.
  2. Гвоздезабивной пистолет должен быть отрегулирован так, чтобы шляпки гвоздей были заподлицо с поверхностью досок наружной обшивки.

Если гвозди будут забиты слишком глубоко – в углублениях будет собираться вода и пыль со стены, в таких местах быстро образуются тёмные полосы под каждым гвоздём. Повышенная влажность в углублениях приведёт к быстрой коррозии гальванизированных гвоздей, поэтому тщательная настройка гвоздезабивных пистолетов очень важна. Если гвоздезабивной пистолет настроить не получается – лучше забивать гвозди вручную.

Правильная установка укосины в стену каркасного дома

Не смотря на широкое применение для обеспечения диагональной жесткости каркасных домов плитных материалов, типа ОСП-3, укосины не сдают свои позиции и имеют право на жизнь в недорогих решениях, а в «финских домах» зачастую являются обязательным элементом конструктива.

Однако, в связи с непониманием отечественных проектировщиков и строителей механизма работы укосины, очень часто встречаются одни и те же ошибки по ее установке в стену каркасного дома, которые необходимо тщательно избегать.

Итак, при установке укосин необходимо соблюдать следующие правила:

  • укосина должна устанавливаться под 90° по отношению к стойкам и обвязке стены каркасного дома;
  • толщина укосины не должна превышать четверть толщины стоек стены; то есть, в стену со стойками шириной 150 мм нельзя врезать укосину толщиной 50 мм, а 25 мм — можно и, кстати говоря, вполне достаточно;
  • укосина должна врезаться в стену заподлицо со стойками и обвязками; снаружи можно устанавливать только временные укосины!
  • верхний конец укосины должен быть врезан в верхнюю обвязку, нижний — в нижнюю; обрез острого угла укосины под 90° и соответственный выпил в обвязке — хороший плюс к обеспечению неподвижности конструкции;
  • на одну стену должно быть не менее двух укосин разнонаправленных по углам: то есть, одна с наклоном влево, другая — вправо; больше двух на одну стену особого смысла не имеет — если уж вы считаете, что этого мало для обеспечения необходимой жесткости стены, то тогда обшейте ее ОСП-3 и успокойтесь 🙂
  • оптимальный угол наклона укосины  находится в пределах 45-60°;
  • если вы устанавливаете укосину сразу на лежащей стене, то не закрепите ее буквально двумя гвоздиками и не наглухо — после выравнивания стены возможно потребуется корректировка;
  • укосина должна быть с обратной стороны от ригеля, если таковой используете — это особо актуально для «финского дома»;
  • укосина крепится, конечно же, гвоздями — никаких саморезов!
  • с точки зрения обеспечения диагональной жесткости без разницы, с какой стороны вы установите укосину — с наружной или внутренней стороны стены; однако, монтировать снаружи удобней (сразу на лежащей стене), но с точки зрения мостов холода установка укосины с внутренней стены каркасного дома более правильно — решать вам;
  • не забудьте, что минеральный утеплитель вдоль краев укосины должен быть подрезан на ее толщину, иначе будут по краям укосины будут образовываться воздушные мешки, что плохо для качества утепления каркасного дома.

Если в стену каркасного дома из-за нехватки свободного места (например, из-за количества и размера проемов окон и/или дверей) невозможно установить разнонаправленные укосины — просто обшейте стену после ее установки ОСП-3 12 мм перед или за пароизоляцией — этого будет вполне достаточно для обеспечения приемлемой диагональной жесткости конструкции.



Каркасные стены, фото и описание их возведения своими руками

Самой простой и быстрой технологией возведения стен дома, является каркасная. Каркасные стены и строения отличаются прекрасными теплоизоляционными характеристиками, сейсмоустойчивостью, долговечностью. И конечно нельзя не отметить финансовую сторону вопроса. Каркасный дом – экономически выгодное решение, благодаря особой конструкции и применению недорогих материалов.

Содержание статьи

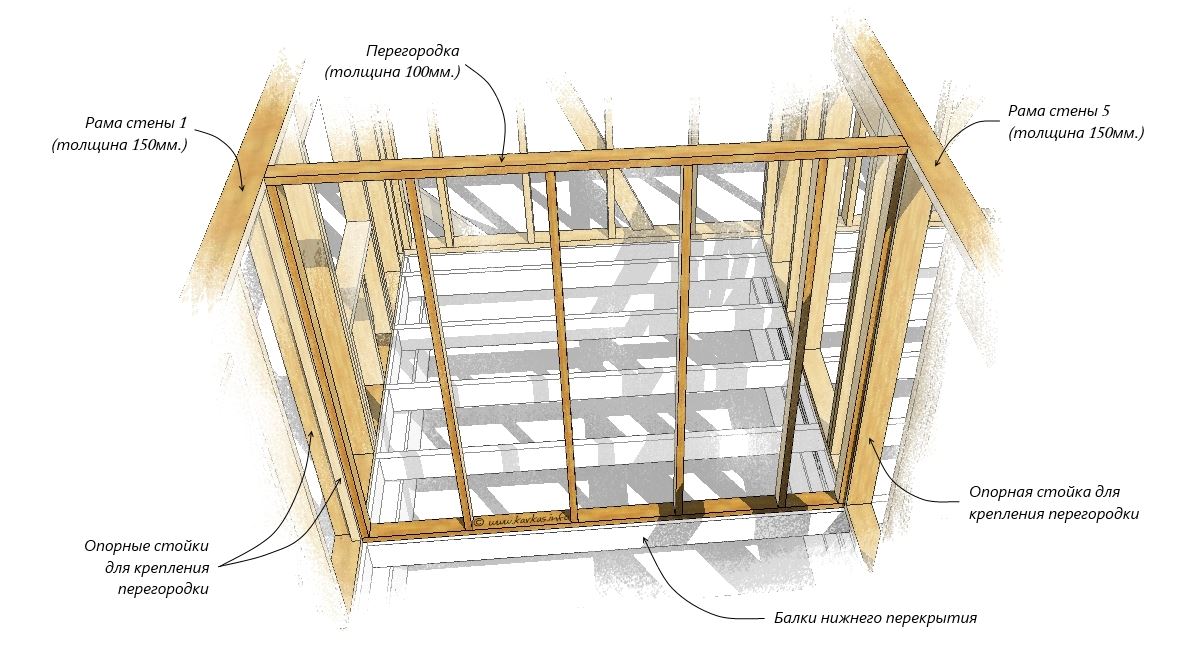

Каркасные стены: Что это такое?

Каркасные стены представляют собой технически несложную, но эффективную конструкцию включающую:

  • Нижнюю обвязку – это горизонтально расположенный по фундаменту каркас. Для его устройства используют брус сечением 100х150 или 150х150 мм. Можно отметить, что за счет небольшого веса основанием для дома может служить мелкозаглубленный ленточный, столбчатый или свайно-винтовой фундамент (как на рисунке)
  • Верхнюю обвязку (используется брус 100х100 мм).
  • Каркасные стойки (промежуточные и угловые). Вертикально расположенный брус (несущий), сечением соответственно: 100х50 и 100х100 мм.
  • Раскосы – предназначены для укрепления каркасных стоек, увеличивают жесткость всей конструкции.
  • Наружная/внутренняя обшивка стен, размещенные между ними материалы утеплителя и пароизоляции.

Устройство каркасной стены может иметь свои отличительные особенности, например использование металлических стоек, но сама конструкция остается неизменной.

Каркасные стены и этапы их возведения

Примечателен тот факт, что построить каркасную стену самостоятельно может любой и это не вызовет особых проблем. Более того, для работы нет необходимости иметь специальное образование или огромный опыт в данной области.

Так с чего начинать?

  • На фундамент устанавливается нижняя обвязка. Она тщательно выравнивается в горизонте, при необходимости под брус подкладываются материалы рулонной гидроизоляции или обработанные антисептическими растворами доски.
  • Устройство пола. На данном этапе выполняется монтаж лаг (с шагом равным размеру утеплителя). Лаги могут устанавливаться в специально сделанные пазы обвязки или поверх нее отдельной конструкцией. Для каркасной технологии целесообразно использовать «двойной» пол. Когда к нижней части лаг прикручиваются бруски, на них укладывается фанера, доски или OSB, а затем минераловатный утеплитель. Сверху пол застилается ДСП или фанерой.

Нижняя обвязка и лаги обязательно обрабатываются антисептиком!

  • По углам будущего дома устанавливаются стойки из бруса, которые выравниваются по вертикальному уровню и закрепляются временными укосинами (можно даже снаружи).
  • Монтаж верхней обвязки и оставшихся стоек стены. Все деревянные элементы фиксируются между собой стальными углами, а также дополнительно укрепляются постоянными укосинами (временные снимаются). В результате должен получиться примерно такой же каркас стены как на фотографии.

Стены могут возводиться из штучных элементов, то есть, устанавливая каждый несущий брус поочередно или сборной конструкцией. Другими словами заранее подготавливаются фрагменты каркаса, которые потом крепятся на брус нижней обвязки.

Также одним из видов каркасного строительства является возведение дома из готовых панелей (щитов). Они производятся в цеху по заранее согласованному проекту. Такие панели поставляются на площадку в сборе, то есть имеют оконные проемы, места для установки дверей и т.д. Остается только закрепить щиты к каркасу и стены готовы. Данная технология позволяет существенно сократить время работ, но имеет ограничения по вариативности исполнения. Помимо этого, панели могут иметь большой вес, и возможно потребуется кран для их монтажа.

Структура стены

Когда монтаж каркаса закончен, то можно приступать к устройству многослойной конструкции стен. Здесь каждый из составных элементов играет определенную функцию, поэтому необходимо соблюдать особую технологию строительства.

  • Наружная обшивка. Выполняется из влагостойкой фанеры, но чаще всего материалом служит OSB (ориентированно-стружечная плита). Наружная обшивка, помимо защиты внутренней структуры стены от осадков, влаги, механических воздействий, служит дополнительным креплением каркаса, придающим ему пространственную прочность.
  • Утеплитель. Наиболее часто используется плотный минераловатный плитный утеплитель. Он не сползает в отличие от рулонного аналога, прекрасно держит форму (мостики холода не образуются), стоек к химическим и биологическим воздействиям, является гидрофобным. Также может применяться и пенополистирол. В этом случае после его монтажа, все стыки между плитами и примыкания к каркасу обрабатываются монтажной пеной.
  • Поверх утеплителя натягивается пароизоляционная мембрана. Она предотвратит накопления конденсата, которое будет вызвано разницей температур внутри дома и на улице.

Далее остается только закрепить внутреннюю обшивку. Чтобы добиться ровной поверхности удобной для декорирования, изнутри стены обшивают листами ГВЛ или влагостойкого гипсокартона.

Варианты наружной отделки

Безусловно, наружные стены каркасного строения сложно назвать эстетически привлекательными. Однако после отделки их нельзя будет отличить от более дорогих деревянных или кирпичных аналогов.

Традиционно стены декорируют двумя способами:

  • Навесные фасады. Монтируются вертикальные направляющие, к которым крепится сайдинг, блокхаус и другие подобные материалы. Предварительно наружная обшивка покрывается специальной ветро-влагозащитной мембраной.
  • Оштукатуривание. Принимая во внимание, что на фанеру или OSB проблематично наносить растворные смеси (не очень хорошая адгезия, плюс деревянная обшивка впитывает воду и деформируется), предварительно к стене крепят плиты пенополистирола. На их лицевую поверхность монтируют армирующую сетку и далее оштукатуривают.

Также практикуется наружная отделка в виде кладки декоративного кирпича. Такой вариант оформления придаст каркасному зданию элегантность, изысканность и неповторимый внешний облик.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

House Frame Images, Stock Photos & Vectors

В настоящее время вы используете старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial ГлавнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости
PremiumBeat blogEnterpriseЦена ing

Войти

Зарегистрироваться

Меню

ФильтрыОчистить всеВсе изображения
  • Все изображения
  • Фото
  • Векторы
  • Иллюстрации
  • Редакция
  • Кадры
  • Музыка

  • Поиск по изображению

Рамка дома

Сортировка от

Самые актуальные

Свежий контент

Тип изображения

Все изображения

Фото

Векторы

Иллюстрации

Ориентация

Все ориентации

Горизонтально

Вертикально

Цвет

Лучшая цена формы каркасного дома — Отличная форма каркасного дома от глобальные продавцы каркасных домов

Отличные новости !!! Вы попали в нужное место для каркасного дома.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта форма дома с верхним каркасом должна стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели форму каркасного домика на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в форме каркасного дома и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести frame house shape по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

A-Frame — Сделайте WebVR

Рама Начать
  • Информационный бюллетень A-Frame 2

Примеры

  • Привет, WebVR
  • Привет, метавселенная
  • Изображение 360 °
  • Галерея изображений 360 & deg
  • Аниме UI
  • BeatSaver Viewer
  • Огни
  • Лунный всадник
  • Стрельба из ОАЗИСа
  • Суперкрафт
  • Супер говорит
  • Towermax Fitness
  • Взрыв
  • Художник

Определение кадра Merriam-Webster

1a : физическая структура животного и особенно человеческого тела : телосложение, рисунок

b : нечто, состоящее из частей, соединенных вместе и объединенных

2a : лежащая в основе конструкционная система или структура, придающая форму или прочность (как здание)

b : каркасное жилище

3a : открытый корпус или конструкция, предназначенная для размещения, ограждения или поддержки чего-либо a оконная рама

b (1) образует множественное число : ту часть пары очков, кроме линз

(2) : часть пары очков, которая удерживает одну из линз

c : структурная единица в автомобильном шасси, поддерживаемая на осях и поддерживающая остальную часть шасси и кузов

d : машина, построенная на или в рамках вращающейся рамы

4a : ограждающая рамка

b : материал или область, заключенная в такую ​​рамку: например,

(1) : отдельный рисунок в комиксе, обычно заключенный линией границы

(2) : одно изображение из серии на длина пленки

(3) : один из квадратов, в котором записываются очки за каждый раунд (как в боулинге) также : раунд в боулинге

(4) : полное изображение для отображения (как по телевизору набор)

c : иннинг в бейсболе

e : событие, которое формирует фон для действия романа или пьесы

6 устаревших : действие или способ обрамления \ ˈfrām \

переходный глагол

1 : заключить в рамку также поместите в рамку изображение : , чтобы заключить, как будто в рамку, лицо в обрамлении с богатыми каштановыми волосами

2a : , чтобы придать выразительность : сформулировать правило, которое наведет порядок в нашем восприятии — Вирджиния Вульф

b : оформить (что-то, например документ) составить письменную конституцию

c : план, придумать создать новый метод достижения своей цели

3a : собрать доказательства против (невиновного человека), чтобы гарантировать вердикт о виновности Он утверждает, что его привлекло человек, обвиненных в убийстве человек.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
