Каркас дома своими руками | Строительный портал

Основная функция каркаса дома — обеспечение его прочности и равномерное распределение всех нагрузок. Поэтому данная часть здания требует особого внимания в процессе ее изготовления. Различают несколько видов каркасов, об их особенностях и о строительстве каркаса домов поговорим далее.

Оглавление:

1. Общее понятие о каркасе дома
2. Основные виды каркасов
3. Деревянный каркас дома — особенности и преимущества
4. Особенности возведения монолитного каркаса дома
5. Каркас дома своими руками: строительство металлического каркаса

Общее понятие о каркасе дома

Каркасом называют несущую конструкцию, в состав которой входят разного рода линейные элементы. Каркас выполняет роль опорного элемента, на который ложится вся нагрузка.

В качестве основных элементов, используемых при возведении каркаса используются колонны, ригели, прогоны и фермы.

Существует два основных вида каркасов:

• полные — которые способны воспринять всю нагрузку на себя;
• неполные — основные элементы несущих конструкций, в которых отсутствуют колонны вблизи наружной стены.

Для расчета мощности каркаса учитывается нагрузка, которую производит собственный вес конструкции. Кроме этого, в это значение включаются такие погодные факторы как снег, дождь и ветер.

Для обеспечения жесткости угловых элементов в сварных конструкциях используется замоноличивание, ранее сваренных арматурных выпусков.

Использование каркасов здания в комплексе с легкими конструктивными оградами стен и их перегородок позволяет снизить вес самого здания. Кроме того, для сооружения каркасных домов требуется меньшее количество материалов, таких как железобетон, кирпич и т.д.

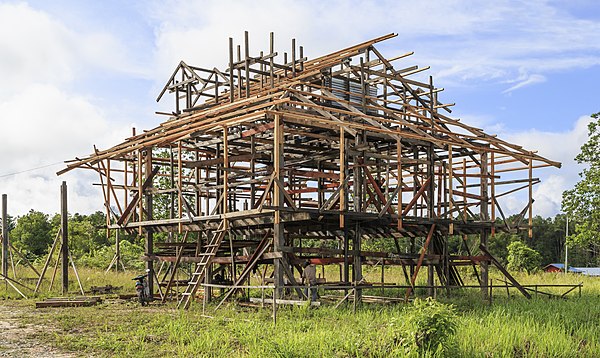

Каркасы домов фото:

Основные виды каркасов

Предлагаем изучить основные разновидности каркасов в соотношении с технологией их возведения:

1. Рамные конструкции, на которых присутствует перекрытие — данная конструкция является поддонной или платформенной. Кроме того ее называют канадской технологией возведения каркасных домов. Суть данной технологии состоит в разделении каждого из слоев в платформу или поддон. Сборка всей конструкции начинается снизу. Сначала производится обвязка тех частей, которые лежат на фундаменте. Далее осуществляется укладка балок и лаг перекрытия, расположенных на первом этаже. Для их соединения используют крепежи, которые придают им форму платформы. А на нем производится сборка стен и остальных частей конструкции. С помощью каркасных стоек, создаются вертикальные участки. Их нижняя часть закрепляется на поверхности лаг и фасадных лаг, а верхняя — является опорной точкой начала второго этажа здания. Второй этаж возводится также, как и первый.

2. Каркас в котором присутствуют неразрезные стойки — имеет широкое распространение в Финляндии и Норвегии. Отличительной особенностью данной конструкции является тот факт, что вертикальные стойки в многоэтажном строении проходят через все этажи. Далее в поверхность стойки врезают опорную доску, которая крепит между собой балки межэтажных перекрытий. Для стягивания стен данной конструкции используются лаги перекрытия. При выполнении работ по сооружению конструкции следует особое внимание уделить обеспечению параллельного расположения вертикальных компонентов, к которым будут крепиться балки, обеспечивающие межэтажное перекрытие. Если дом имеет сложную конфигурацию, то для выполнения этого процесса потребуется много сил и времени.

3. Каркас, который основывается на комбинации стоек и балок. Данный тип каркасных конструкций широко используется австрийскими и немецкими строителями. Изготовить такую конструкцию намного сложнее, чем стандартный каркасный дом. Так как в процессе оборудования здания в большом количестве присутствуют врубки, врезки и шиповые соединения. Для упрощения классического варианта сборки дома их заменяют металлическими крепежами и болтовыми стяжками. Высокой прочностью и долговечностью отличаются данные каркасные конструкции.

4. Довольно схож с предыдущим вариантом каркасный дом, построенный по каркасно-стоечной системе. Главным отличием между этими типами домов является наличие во втором варианте массивных вертикальных стоек, которые образуют основу конструкции. Их установка производится непосредственно в почву или на опоры, выполненные из бетона. С помощью данной конструкции дом значительно приподнимается, за счет этого обеспечивается отличная вентиляция. Технология используется при наличии болотистых грунтов. Участки верхних массивных прогонов выполняют функцию перераспределения веса кровли на поверхность стоек. Для заполнения пространства, которое находится между несущими участками здания, устанавливают каркасные рамы, а в них монтируют окна, двери, разнообразные стойки и раскосы.

5. Комбинированная технология возведения каркаса дома предполагает объединение определенных технических процессов из вышеперечисленных вариантов в один. Данная конструкция имеет индивидуальные особенности построения и рассчитывается в соответствии с определенным типом местности, на которой ее возводят.

Деревянный каркас дома — особенности и преимущества

Для начала предлагаем изучить преимущества постройки деревянного каркаса для дома:

• возможность осуществления сборки в любое время года;
• возможность поэтапной работы;
• быстрота проведения работ, целый дом возводится за три месяца;
• отсутствие усадки, так как дерево используется исключительно из хвойных пород, поэтому сразу после сборки выполняется отделка;
• отсутствие необходимости в обустройстве дорогостоящих и массивных фундаментов;
• создание минимальных нагрузок;
• отсутствие необходимости в использовании специальных грузоподъемных машин и другой строительной техники;
• возможность самостоятельного изготовления, без привлечения специалистов;
• универсальность внешнего вида обуславливается тем, что возведение каркасного дома схоже со сборкой конструктора, а значит, возможны любые его формы и конфигурации.

Каркасная конструкция, выполненная из дерева в классическом понимании, представляет собой небольшой прямоугольный дом, который имеет один жилой и один мансардный этаж. Дом рассчитывается на проживание пяти-шести человек. В нем имеется двухскатная кровля, слуховое окно. Именно благодаря наличию простой формы и несложной конфигурации данная каркасная конструкция отличается доступной стоимостью.

Такой вид каркасного дома собирается на участке, для его изготовления используется качественный, ранее обработанный деревянный брус. С его помощью создаются довольно мощные и надежные конструкции.

Когда прочный каркас обустроен, на его поверхность укладывается теплоизоляционный материал, на предварительно обустроенную пароизоляцию. Учтите, что в этом вопросе, не допускается нарушение пароизоляционной мембраны, так как произойдет сбой в теплоизоляционной системе. Когда утеплитель и мембраны установлены, дом обшивается специальными панелями. При этом, обязательно наличие вентиляционного зазора.

Предлагаем ознакомиться с основными ошибками, которые встречаются при формировании деревянного каркаса и в целом отражаются на качестве возведенного строения:

1. Выбор качественной древесины.

Не допускается сооружать каркас из дерева, имеющего повышенную влажность. Так как после высыхания происходит деформация досок, их скручивание и выворачивание крепежей. Если дом возведен из влажного дерева, после выполнения отделки и его высыхания возможен риск деформации всего строения, таким образом, нарушается работа системы утепления, вентиляции и собственно вся отделка здания.

Если отсутствует возможность покупки заранее высушенного леса, то следует использовать дерево, которое хорошенько просушилось на строительном участке. Главным требованием к такой сушке — присутствие ветра со всех сторон уложенного дерева.

Чрезмерно быстрая сушка дерева приводит к его растрескиванию. Поэтому сырой древесине противопоказано прямое солнечное излучение. При наличии чрезмерной жары, каждый слой досок пересыпается опилками. Таким образом дерево будет сохнуть постепенно.

2. Ни в коем случае не экономьте на возведении каркаса.

Каркас является основной несущей конструкцией здания. Возможен риск замены определенных его элементов в виде стоек или ригелей, но существуют элементы — узлы и обвязки, которые не поддаются реставрации, и если они были выполнены некачественно, требуется демонтировать все здание.

Для обвязок выбираются доски самого высокого качества, которые прошли предварительную обработку антисептиком в несколько слоев. Возможен вариант изготовления однослойной обвязки, но лучше, если доски будут уложены в два слоя. Минимальное расстояние между стойками — 600 мм.

Особое внимание следует уделить проемам для окон и для дверей. Ригель должен опереться на поверхность стоек, таким образом повысится жесткость конструкции.

3. Уровень жесткости.

Каркасные стойки обладают высокой жесткостью, которая помогает им выдержать всю нагрузку от веса здания. Если каркасная конструкция имеет только вертикальные стойки, то ее с легкостью нарушит даже небольшой порыв ветра. Поэтому при обустройстве деревянного каркаса важным фактором является диагональная жесткость.

Для ее получения существует несколько способов:

• обустройство подкосов, подпирающих стойки;
• обшивка каркаса с помощью прочного листового материала в виде ЦСП или ОСП;
• выполнение цельной частой обрешетки.

4. Сборка стенного пирога.

Данный этап является очень важным, ведь именно от него зависит правильное обустройство гидро-, тепло-, звуко- и пароизоляции. Поэтому при выборе материалов следует руководствоваться особенностями строения, климатом территории, на которой оно возводится и другими индивидуальными факторами.

Особенности возведения монолитного каркаса дома

Самым распространенным и практически идеальным способом постройки дома является возведение монолитного каркаса. Из железобетона возводят фундаменты, все участки несущих колонн и перекрытий.

Такая конструкция отличается сверхпрочностью, жесткостью и надежностью. С помощью такого каркаса реализуются любые задумки дизайнеров и архитекторов. Существует возможность обустройства разных по высоте и величине комнат. Существует возможность строительства больших комнат, разделенных колоннами.

Для строительства бетонного каркаса требуется намного больше денежных, временных и физических усилий, чем при возведении каркасных конструкций из дерева. Для изготовления бетона требуется наличие бетономешалки, а для его уплотнения используется электрический вибратор. Кроме того, при использовании бетонных плит необходимо нанимать специальную технику для их установки. Возможен вариант поэтапного или единовременного выполнения всех работ, за исключением фундамента.

Для изготовления монолитных каркасов используется горизонтально выставленная опалубка, которую устанавливают на металлические стойки. На опалубку связывают каркас из арматурных прутьев, который заливают бетонным раствором. После схватывания бетонной смеси снимаются стойки.

При монтаже перекрытия следует учесть участки в виде дымохода, кабелей, вентиляционных каналов и т.д. Для строительства несущих колонных участков используется более подвижный тип бетона, так как они имеют высокую степень армирования, поэтому требуют высококачественного уплотнения. Для изготовления подвижной смеси не нужно в бетон добавлять воду, необходимо всего лишь приобрести специальные добавки, так как вода отрицательно скажется на качестве конструкции.

В процессе обустройства колонн монолитного типа необходимо соорудить специальную съемную многоразовую опалубку, которая хоть и стоит больших денег, обеспечивает более прочное сцепление и жесткость колонны.

Работы по сооружению бетонного каркаса проводятся исключительно при плюсовой температуре. В качестве заполнителя для стен используются материалы с более низкой прочностью, так как основная нагрузка ложится именно на колонны. Стены в большей мере являются теплозащитой и ограничителями пространства. Для заполнения стен используется теплая керамика, кирпич, бетонные блоки, арболит и т.д.

Монолитные перекрытия требуют обязательного утепления, из-за возможности их промерзания. Установка колонн производится на внутреннюю часть стен. Данная процедура оберегает их от промерзания, таким образом увеличивая длительность их эксплуатации.

Каркас дома своими руками: строительство металлического каркаса

Металлический каркас является главным несущим элементом быстровозводимых зданий. Данные каркасы чаще всего используют в процессе строительства сооружений промышленного или складского назначения. Хотя некоторые технологии строительства жилых домов также подразумевают использование именно металлического каркаса.

Металлический каркас отличается высокой прочностью, основной его составляющей выступает стальной профиль, имеющий диагональные связи жесткости.

Металлический каркас состоит из вертикальных стоек и горизонтальных прогонов. На них крепится внутренняя, внешняя обшивка здания, окна двери и внутренние перегородки.

Металлические каркасы отличаются популярностью из-за таких особенностей как:

• легкость;
• прочность;
• простота возведения;
• быстрые сроки обустройства;
• долговечность;
• экономичность.

Стальные каркасы возводят в любое время года, в отличии от железобетонных конструкций. С помощью данных конструкций быстро воплощаются любые задумки архитекторов, так как здание может иметь любую форму и конфигурацию.

При необходимости в демонтаже металлического каркаса, все работы проводятся очень быстро. Предварительно стальные конструкции покрывают специальными средствами, которые оберегают их от коррозии и других воздействий на многие годы.

Каркас дома видео:

Деревянный каркасный дом | Справочник | Лесоматериалы

Каркасные и щитовые дома как особо массовый тип — плод конвейерного производства и строительства. Разработаны они были более 100 лет назад в Детройте Фордом для рабочих автомобилестроительного комплекса. Эти посёлки сохранились и до настоящего времени. Строительство домов каркасной конструкции менее трудоёмко, чем рубленых. Стены таких домов состоят из несущих стоек, обвязок, утеплителя и отделочных слоев. Срок службы каркасных домов составляет 30 лет и более, а при хорошей биологической защите его можно увеличить в два раза. Строительство таких домов менее трудоёмко, при этом каркасные конструкции более экономичны по сравнению с рублеными, так как для их изготовления требуется в 1,5 — 2 раза меньше древесины, а по своим теплотехническим характеристикам они не уступают, а в некоторых случаях даже превосходят стены сруба. К примеру, если у нас часто сооружают каменные коттеджи в стиле старофранцузских мини-замков, то в соседней Скандинавии повсеместно предпочитают традиционную архитектуру сруба, хотя и в усложнённой тектонике. Поскольку скандинавы уже давно строят по новым теплотехническим технологиям (с увеличенным до 7 раз теплосопротивлением), их срубы только внешне выглядят таковыми. На самом деле это не что иное, как весьма искусная имитация: каркасно-щитовые дома заводского изготовления с мощным слоем минераловатной изоляции. После сборки такие дома обшивают с фасада шпунтованными пластинами со скругленными кромками, которые и создают вид рубленой конструкции. По углам таких зданий примонтированы столбчатые «клети», из бревенчатых коротышей с внутренними анкерными тяжами под напрягающими гайками, которые не только завершают образ бревенчатого дома, но и являются надёжной опорой для легких слоистых стен.

Рис. 1. Традиционная конструкция каркасного дома: 1 — нижняя обвязка; 2 — стойка; 3 — подкос; 4 — верхняя обвязка; 5 — лаги; 6 — балка чердачного перекрытия; 7 — стропильная нога; 8 — обрешётка.

Рис. 2. Схема типового каркасного домика с высокой крышей: 1 — нижняя обвязка; 2 — деревянная обшивка; 3 — стойки каркаса; 4 — верхняя обвязка; 5 — ограждение лоджии; 6 — лобовая доска; 7 — стропильная нога; 8 — обрешетка; 9 — подкос.

Типичные традиционные конструкции дома с каркасными конструкциями представлены на рис. 1 и 2. Несущие стойки каркаса, обвязки и раскосы выполняют из брусков сечением 50×100 и 100×100 мм, которые устанавливают на расстоянии от 0,5 до 1,5 м друг от друга, привязывая их к дверным и оконным проемам. Стойки каркаса устанавливают на нижнюю обвязку, служащую его основанием (рис. 3). Обвязка изготавливается из бревен, брусьев или досок и опирается либо на балки цокольного перекрытия, либо непосредственно на цоколь по слою гидроизоляции. Углы нижней обвязки выполняют так, как показано на рис. 56 или, в более упрощенном варианте — на рис. 4. Соединение — гвоздями, скобами, в идеальном варианте — шипами. Расстояние между несущими стойками каркаса выбирают из условий жёсткости и размеров обшивочного материала, используемого при строительстве дома.

При этом расстояние между балками цокольного и чердачного перекрытия должно соответствовать расстоянию между стойками каркаса, что позволяет получить конструктивную схему с чёткой передачей нагрузок по несущим элементам стен и перекрытий (рис. 5). Для придания каркасу большей жёсткости всегда между стойками с двух их сторон ставят дощатые подкосы, врезая их заподлицо с обвязом сковороднем или полусковороднем. На стойки устанавливают верхнюю обвязку (желательно на прямых шипах), а в нее врубают потолочные балки, на которые крепятся стропила. В местах расположения окон и дверей между стойками врезают дополнительные бруски, на которые будут опираться оконные или дверные рамы. Для внутренних перегородок предусматривают установку стоек, чтобы можно было выполнить перегородки с использованием брусков нижней обвязки.

Наружная обшивка должна быть атмосферостойкой и хорошо защищать внутреннее пространство каркаса от увлажнения и продувания. Вид наружной отделки каркасных стен выбирают из архитектурных соображений, наличия материалов и т.д. Возможен вариант выполнения наружной обшивки в два этапа. Сначала наружные стены обшивают черновыми досками, а после этого устраивают декоративную облицовку. Это может быть гонт, вагонка, кирпич или один из видов облицовочных панелей, которые в большом изобилии появились на строительном рынке. Обшивают стены с наружной стороны сосновыми, еловыми досками, которые располагают горизонтально для придания строению необходимой жесткости. Можно применять различные сочленения досок: встык, в шпунт (в четверть), внахлёстку и т.д. Следует отдавать предпочтение сочленению в шпунт и внахлестку, так как такие стены менее проницаемы для ветра. При такой обшивке между досками и облицовкой размещают влагонепроницаемую строительную бумагу, что дополнительно защитит древесину от атмосферных воздействий. Лучшим решением считается устройство наружной обшивки в виде экрана, расположенного от поверхности стены на расстоянии 3 — 5 см с образованием полости для вентиляции. В этом случае каркас с наружной стороны сначала обшивают твёрдыми древесноволокнистыми плитами толщиной 3 — 4 мм, затем сверху набивают вертикальные рейки или бруски, а по ним крепят наружную обшивку. Такое решение хотя и требует дополнительного расхода материалов, однако обеспечивает более надёжную защиту утеплителя от увлажнения, а древесину от биологического разрушения.

В качестве утеплителя могут быть использованы органические и неорганические материалы. Применяя тот или иной утеплитель, следует обеспечить его эффективность в процессе длительной эксплуатации дома. Поэтому нельзя допускать уплотнения и осадки сухих засыпок, а также намокания и загнивания органических утеплителей. Утеплители, применяемые для каркасного домостроения должны обладать плотностью не более 500 — 600 кг/м3. Наиболее часто используемые для этой цели утеплители и их характеристики отражены в таблицах.

Плитные утеплители

Характеристики утеплителей

Как видно из таблицы самыми эффективными являются минераловатные плиты и пенопласты. При этом пенопласты имеют единственный недостаток — плохую огнестойкость. Другие утеплители из-за относительно высокой теплопроводности можно применять лишь в районах с расчетной температурой до -25°С. Варианты засыпки полостей каркаса показаны на рис. 6.

Органические утеплители перед засыпкой нужно антисептировать, смешивать с минеральными вяжущими (цемент, известь, гипс) и во влажном состоянии укладывать с лёгким трамбованием. Основной недостаток сухих засыпок заключается в их осадках, вследствие чего могут образоваться пустоты. Поэтому при их использовании стены поднимают на 200 — 300 мм выше потолочных балок. Через некоторое время засыпку добавляют. Для этого же устраивают выдвижные подоконники или под окнами применяют только плитные или волокнистые материалы. Плитные утеплители крепят к стойкам каркаса двумя прижимными брусками сечением 20×30 мм. Их прибивают по всей длине стоек так, чтобы они образовали пазы, в которые плотно без зазоров можно было вставлять вырезанные в плите гребни. Углы строения, а также коробки дверей и окон с внешней и внутренней сторон обшивают досками и наличниками. Для предохранения от гниения наружную сторону стен покрывают олифой и окрашивают.

Для защиты засыпки от паров воздуха, движущегося зимой со стороны помещения, необходимо укладывать с внутренней стороны изоляционный слой из пергамина или другого изоляционного материала. Внутренние стены можно оштукатурить по дранке или оклеить обоями по обшивке из гипсокартонных плит или других листовых материалов. При этом нужно учитывать, что некоторые виды древесностружечных плит имеют высокую токсичность и запрещены для использования в жилых помещениях. Тонкие древесноволокнистые плиты при изменении влажности воздуха могут коробиться. Для предотвращения этого явления их склеивают попарно, используя любой медленно сохнущий клей.

Технология каркасных домов из досок и бруса +Видео

Важным этапом в каркасном строительстве является собственно сборка деревянного каркаса дома. Не смотря на то, что постройка каркасного дома занимает не так много времени, не стоит забывать, что и тут важную роль играет соблюдение технологии строительства.

1. ---

   Подготовительные работы

В перечень подготовительных работ включается прежде всего:

• составление плана (проекта) будущего дома,
• расчет и приобретение строительного материала,
• подготовка необходимых строительных инструментов,
• возведение фундамента под дом.

Грамотно составленный проект позволить верно рассчитать строительный и расходный материал. К использованию в каркасном строительстве подходит лишь полностью высушенная древесина (брус, доска и др.).

Фундамент должен быть подготовлен заблаговременно и набрать необходимую прочность. Перед началом работ ростверк фундамента проверяют горизонтальным уровнем, при необходимости – выравнивают.

Возводим каркас деревянного дома

2. Монтаж нижней обвязки

Технология сборки каркаса дома предполагает, прежде всего, крепление нижней обвязки дома. Ростверк покрывают слоем гидроизоляции (рубероида). Для крепления брусьев нижней обвязки между собой лучше всего использовать способ выборки на углах.  Между собой угловые элементы можно закрепить при помощи анкеров, гвоздей или нагелем. Окончательное скрепление элементов предваряет проверка углов и диагоналей.

Устанавливаем стоики и укосы для прочности каркаса

3. Установка вертикальных стоек

Сборка каркаса дома начинается с установки угловых вертикальных стоек, соблюдая нужное расстояние между ними. Крепление стоек на углах дома можно осуществлять при помощи металлических уголков (стальных, усиленных). Этот вариант подходит в том случае, если для скрепления элементов нижней обвязки вы использовали гвозди или анкера.

Если соединение брусьев производилось нагелем – угловые стойки закрепляются на выступающие части нагелей и подкрепляются временными укосинами

Для крепления вертикальных, не угловых, стоек можно выбрать один из приведенных ниже методов:

• метод врубки,
• крепление стальными уголками.

Крепление металлическими уголками, с фиксацией при помощи  оцинкованных саморезов . Такое крепление несколько повышает стоимость проекта несколько возрастает, однако при этом не нарушается целостность бруса в нижней обвязке.

При креплении методом врубки на брус нижней обвязки наносится разметка, которая дает возможность выполнить вырубку пазов глубиной около 30% от высоты самого бруса.

Все вертикальные стойки, вне зависимости от метода крепления, фиксируются временными раскосами. Благодаря такому закреплению стойки сохранят свою прочность, а крепления – не расшатаются.

4. Монтаж верхней обвязки

В углах здания брус верхней обвязки крепиться методом врубки. Соединение вертикальных стоек с верхней обвязкой производится способом, аналогичным тому, который применялся для их крепления с обвязкой нижней. Стоит следить за строгим вертикальным расположением стоек. Если используется метод врубки – следует следить за четкой разметкой.

5. Обязательное укрепление каркаса

На следующем этапе сборка каркасного дома включает монтаж укосов. Их функция – придание каркасу дома надлежащей прочности и устойчивостью к вибрационным нагрузкам.

Предварять монтаж и закрепление укосов должен очередная финальная проверка горизонталей и вертикалей каркаса при помощи уровня.

Оптимальным является закрепление каждой стоки четырьмя укосами. Если выполнялись временные укосы – они демонтируются.

На этом сборка каркаса дома завершается.  Можно продолжать монтаж каркасного дома и крыши.

Деревянный каркас дома основные правила строительства

Деревянные каркасные конструкции уже много лет успешно используются для деревянных зданий. Но они также являются одной из традиционных технологий народной архитектуры и имеют много преимуществ для домов и коттеджей.

Каркасное строительство является наиболее распространенным типом деревянных строительных систем. Испытанный и быстрый способ строительства. Почему для строительства коттеджа или дачи деревянные конструкции отлично подходят? Причин несколько.

Принцип каркасных конструкций полезно знать при перестройке хозяйственных построек, веранд или других традиционных деревянных элементов сельских домов. Однако конструкция каркасного типа может также использоваться при строительстве коттеджа, а также при достройке коттеджа, если вы решите его расширить. Он имеет ряд преимуществ, в том числе «сухой» метод строительства, способность работать быстро, круглый год и без использования более требовательной строительной техники.

Принцип конструкции, который передает как вертикальные, так и горизонтальные нагрузки на раму балки и рамы, можно легко наблюдать, например, во многих сельских амбарах. Их несущие балки обычно облицованы досками только снаружи, а изнутри хорошо видны конструктивные элементы. То есть вертикальные и горизонтальные балки или даже наклонные стойки жесткости.

Плиты OSB чаще всего используются для облицовки

Типичный тип самонесущей конструкции для современных деревянных зданий состоит из отдельных деревянных элементов, которые облицованы. Основой конструкции являются вертикальные стойки, обычно расположенные так, чтобы расстояние между стойками не превышало шестидесяти сантиметров. Стеки обеспечивают статическую конструкцию в вертикальном направлении.

В нижней и верхней частях конструкции ноги встроены в горизонтальную нижнюю и верхнюю талию. Нижний горизонтальный луч еще называется порогом. Некоторые другие горизонтальные балки иногда размещаются между стойками для обеспечения лучшей статики или для определения оконных и дверных проемов.
Компактный деревянный блок образует устойчивую раму, поэтому этот тип конструкции называется рамной. Затем к верхней части присоединяется балочная конструкция потолка, которая является наиболее распространенной плитой OSB для новых деревянных зданий.
Жесткость и хорошие статические параметры конструкции обеспечиваются оболочкой, которая обычно изготавливается из плит OSB, но также из других материалов. В традиционной народной архитектуре различные системы наклонных стоек также использовались для улучшения жесткости и каркасных конструкций. Продольная жесткость рамы также обеспечивалась опалубкой панелей или заполнением рам в фахверковых зданиях.

Преимущества соснового леса

Ель является наиболее распространенным материалом для каркасных конструкций из дерева. Это имеет ряд подходящих свойств для деревянных конструкций, но его прочность должна быть увеличена путем пропитки. Каркас также может быть изготовлен из конструкционной древесины, продаваемой как профили KVH. Это четырехсторонние строганные деревянные профили с скошенными краями, с регулировкой длины зуба. Их стойкость также повышается за счет технической сушки.
Внешний корпус (опалубка) конструкции может быть изготовлен из нескольких видов материалов. Наша компания в основном используют плиты OSB, гипсокартон или цементно-стружечные плиты. Доски служат основой для опорных элементов фасада и штукатурки. Опалубка может, конечно, также служить основой для деревянного фасада из доски.

Свободное пространство в каркасной конструкции заполнено теплоизоляцией, чаще всего минеральной ватой, но здесь также можно использовать утепленную изоляцию. Внутренняя сторона конструкции также может быть покрыта панелями OSB или опорными элементами для гипсокартона или половиц.

Диффузные открытые структуры

Давняя традиция использования горизонтальных, вертикальных и наклонных деревянных конструктивных элементов задокументирована фахверковыми домами – каркасный деревянный дом.

В частности, в случае недавно построенных деревянных конструкций по принципу каркасной рамы также стоит обратить внимание на так называемую диффузионно-открытую систему. Оболочка по периметру дома спроектирована так, чтобы обеспечить свободный проход газов и паров за счет молекулярного переноса наружу. Что это значит? Деревянная конструкция оболочки по периметру дополняется наружным слоем теплоизоляционного слоя с низким диффузионным сопротивлением.

Древесина может поглощать влагу из окружающей среды или выделять ее в окружающую среду – и благодаря своим свойствам внутренняя среда оказывает на нее положительное влияние. Для деревянных каркасных конструкций отдельные материалы (слои) в конструкции должны быть правильно выложены, чтобы увеличение количества водяного пара не являлось причиной разрушения древесины. Структура такой конструкции не использует паровой барьер. Однако на внутренней стороне барьерный слой для водяного пара должен находиться на минимально допустимом пределе и в то же время предотвращать поступление теплого и влажного воздуха в конструкцию.

Функцию пароизоляции выполняет слой материала с высоким сопротивлением диффузии и воздухонепроницаемым соединением в месте стыка.

Выводы

Деревянные каркасные конструкции представляют собой быстрый и эффективный способ возведения без необходимости механизации и «мокрой» кладки.

Деревянный каркас или ЛСТК? | Optimum House

Быстровозводимые дома — это сегодняшний тренд загородного строительства. Такие дома строятся по каркасной технологии, а заказчику остается только выбрать: деревянный каркас или ЛСТК?

Для того чтобы сравнить дома из ЛСТК с деревянными каркасными домами необходимо тщательно изучить характеристики этих материалов, выделить их плюсы и минусы.

О деревянном каркасном доме

Деревянные каркасные дома очень популярны в Европе, и особенно в Скандинавии. Почему? Их главные преимущества — стоимость, скорость и красота.

Естественно, есть и минусы в данной технологии. В частности, многие переживают из-за того, что дома из дерева обладают большой усадкой, страдают от грызунов и паразитов, промерзают, продуваются ветром и так далее…Но это мы разберем этапе сравнение металла с деревом.

О ЛСТК

ЛСТК расшифровывается как легкие стальные тонкостенные конструкции. Технология получила своё начало в Канаде. Дома из ЛСТК активно возводятся в Северной Америке, Японии, а также в Артике.

Технология ЛСТК имеет ряд конкурентных преимуществ: пожаробезопасность, скорость монтажа, долгий срок службы и так далее. Но некоторые люди считают технологию сомнительной, говорят, что проектирование такого дома — очень сложный процесс, называют дома из ЛСТК холодными, уверяют, что профили легко деформируются при перевозке. Но так ли это?

Сравнение ЛСТК с деревом

Люди, решившие построить дом, хотят, чтобы он был качественным, надежным и служил долго. Поэтому они очень осторожно подходят к выбору технологии. На этой почве возникает множество споров, о том какой материал лучше. Рождаются мифы и легенды о той или иной технологии. Именно поэтому, появились общепринятые критерии для оценки качества дома:

1. Срок службы

Примерное время эксплуатации деревянного каркасного дома — 60-70 лет. Вы можете возразить и сказать, что в деревнях стоят дома по сто с лишним лет. Но в каком они состояние?

При грамотном проектирование и качественном строительстве дома из ЛСТК его срок службы составит примерно 150 лет, благодаря высокой прочности материала.

2. Проектирование дома

Грамотно сделанный проект — залог качества дома! И здесь деревянный каркас в выигрышном положении. Проектирование дома из ЛСТК — это очень трудоемкий процесс, которому можно посветить отдельную статью

3. Пожарная безопасность

Дерево горит! Конечно, есть специальные химические вещества, которые могут притормозить пожар, и если вы вовремя среагируете, то возможно вы спасёте дом.

ЛСТК не горит! Профиль полностью огнеупорен, а ещё каркасы ЛСТК не промерзают (если на них есть специальные термопросечки).

4. Стоимость дома

Расходы на строительство деревянного каркасного дома и дома из ЛСТК примерно одинаковые. Однако для тяжелого дома из дерева нужен большой фундамент, который может стоить существенно дороже.

5. Устойчивость к биологической среде

Каркасам ЛСТК не страшны вредители и различные химические вещества. В доме, построенном по данной технологии, никогда не образуется грибок, не появится плесень. При этом не нужно использовать никакую специальную обработку.

Дерево — это натуральный продукт, который подвержен выше перечисленным проблемам, в результате чего, со временем он начнет гнить и пахнуть. Для замедления этого процесса используются специальные химические вещества.

6. Экологичность

Казалось бы, вот тут дерево точно в выигрышном положении. Но на самом деле, деревянный дом пропитывается огромным количеством химических веществ, а также само по себе дерево вбирает в себя ядовитые вещества, пыль и грязь.

ЛСТК можно с легкостью утилизировать. Во время строительства дома, нет никакого воздействия на окружающую среду. А согласно научным исследованиям, воздух в доме из лстк, безопаснее для аллергиков и людей с заболеваниями легких.

7. Усадка дома

Любой деревянный дом дает усадку! Это, пожалуй, главный минус материала. А главный плюс ЛСТК — это отсутствие усадки. Причем дом из ЛСТК никогда не «поведет», благодаря точным геометрических размерам.

8. Теплосбережение.

Деревянные дома считается одними из самых теплых. Однако за счет усадки, со временем в доме появляются трещины, и, соответственно, теплопотери. Что касается домов из ЛСТК, то их ошибочно считают холодными и даже появляются мифы про «мостики холода». Правда, в действительности дома из металла имеют отличные теплосберегающие характеристики, а достигаются они за счет хорошего утеплителя, например, каменной ваты Rockwool. Сомневающимся, рекомендуем узнать сколько платят за отопление люди, живущие в металлических каркасных домах.

Заключение

Так что же лучше, деревянный каркас или ЛСТК? По-нашему мнению, именно каркасная технология на основе оцинкованного термопрофиля, является самой рациональной. Поэтому наша компания и взяла ЛСТК, как приоритетную строительную технологию.

Каркасный дом из металла: преимущества и недостатки

28 Февраля 2019

Что выбрать: деревянный или металлический каркас?

Для тех застройщиков, которые хотят построить каркасный дом, существует выбор материала конструкции здания. Всем известно, что каркасный дом можно сделать из деревянного каркаса – это хороший выбор материала, который проверен сотни раз и, если вы хотите быстро построить качественный не очень дорогой дом, то деревянный каркас вас не подведет. Но, не все знают, что каркасный дом можно построить из металлического каркаса, а точнее из стали. При этом способе строительства каркас возводится так же, как из дерева, но главный элемент здесь легкая тонкостенная стальная конструкция (ЛСТК), которая выполнена из прочной стали обработанной специальным цинковым покрытием от коррозии.

Металлопрофиль для каркасного дома изготавливают в соответствии с расчетами проекта дома для того, чтобы предотвратить перерасход или недостаток материалов. С внешней стороны здания применяется термопрофиль со специальной перфорацией, которая уменьшают теплопроводность металлического материала.

Сегодня мы разберемся в преимуществах и недостатках каркасного дома из металла.

Строительство каркасного дома из металлического каркаса имеет ряд преимуществ:

• Простота монтажа. Во время монтажа ЛСТК не требуется тяжелая техника, поэтому, построить дом сможет не большая команда специалистов. Работы можно проводить в любое время года.

• Прочность. Каждая часть металлического каркаса надежно приварена к другой.

• Долговечность. При правильной эксплуатации каркас дома из металла простоит более 75 лет.

• Финансовая экономия. ЛСТК это материал, который имеет приемлемую стоимость.

• Легкая конструкция. Благодаря легкой конструкции (относительно домов из других материалов) вам не придется делать тяжелый фундамент, подойдет ленточный, мелкозаглубленный или свайный фундамент.

Теперь поговорим о недостатках каркасного дома из металла профиля:

• Теплопроводимость. Металлический каркас дома обладает высокой теплопроводимостью, а это значит, что тепло будет выходить из него очень быстро. В этом плане деревянный каркас имеет преимущество, так как он является теплоизолирующим сырьем. Эта проблема решается дополнительной теплоизоляцией, для того чтобы утеплить дом из металлопрофиля нужно сделать многослойный пирог и только тогда дом будет теплым.

• Коррозия. Металл ржавеет, а это напрямую влияет на то, насколько будет прочной конструкция дома  – его скелет, на котором все держится.

• Натуральность. Если значительным преимуществом дома из деревянного каркаса является большое количество натуральных материалов позволяющим дому «дышать», в случае с металлическим каркасом этот момент отсутствует. Наоборот, и-за большого количества бытовых электрических приборов и металлической конструкции дома, существует вероятность того, что каркас будет намагничиваться и сказываться на здоровье или самочувствии некоторых жильцов.

• Низкая пожароустойчивость. Как это ни странно, во время пожара металлическая конструкция ведет себя хуже, чем деревянный каркасный дом. Если деревянный каркас обугливается во время пожара, но некоторое время продолжает держать форму, то металлических каркас теряет жесткость при высокой температуре и начинает сворачиваться, тем самым уменьшая количество времени на эвакуацию для жильцов.

• Деформация. Металлический каркас подвержен большей деформации, чем деревянный каркас. При изменении погодных условий – высоких и низких температурах, металл будет расширяться и уменьшаться.

• Сложность в монтаже навесных полок. В металлическом каркасе нет крепкого основания, к которому можно было бы прикрепить тяжелый кухонный шкафчик или другие полки. Поэтому, об этих моментах стоит подумать еще в момент проектирования каркасного дома или во время строительства, так как стены, на которых будут висеть полки, придется укрепить.

• Проводник электричества. Дом из металлопрофиля является проводником для электрических разрядов промышленного или природного свойства. Это значит, что придется продумать систему уравнивания потенциалов, которая должна будет защитить дом от электрических разрядов.

При строительстве каркасного дома у вас есть возможность выбора между деревянным каркасом, каркасом из металла, также есть возможность сделать комбинированный каркасный дом. Выбирая материал каркаса, взвесьте все плюсы и минусы, потому что дом, который вы строите должен прослужить вашей семье много лет, а значит, материал из которого вы будете строить ваше здание, должен быть максимально комфортным для проживания.

и бруса, с верандой, крышей, как сделать, собрать

Когда вы решаете выстроить свой дом, вами должна быть выбрана технология его возведения. Этот выбор зависит от множества факторов. Прежде всего каждый задумывается о стоимости будущей постройки. Так, финансовые расходы на возведение кирпичного или рубленого дома будут равны $530-870 за 1 м². А вот цена на каркасный деревянный дом равна $350-625 за 1 м². Более того, процесс строительства каркасных домов занимает всего лишь около 3 месяцев.

Каркас стен.

Если вы решили производить строительство каркасного дома своими руками, то важно решить, каким он будет – каркасно-рамочным или каркасно-щитовым.

Инструменты и материалы

Схема сборки каркасного дома.

• перфорированные металлические кронштейны;
• саморезы;
• гвозди;
• нагели;
• молоток;
• цемент;
• песок;
• лопата;
• щиты;
• балки;
• брусья;
• лаги;
• доски;
• плиты OSB или ЦСП;
• рубероид.

Особенности строительства каркасных домов

В основе каркаса дома нижняя и верхняя обвязки и вертикальные стойки стен. После возведения основы дом снабжается наружной и внутренней обшивкой, между которыми монтируется утеплитель, паро- и гидроизолятор. В качестве заключительного этапа строительства выступает наружная и внутренняя отделка.

Схема нижней обвязки.

Если говорить об особенностях устройства щитовой и каркасно-рамочной постройки, то они почти одни и те же, так как в обоих случаях есть каркас. Однако некоторые отличия все же есть.

Возведение щитового каркаса дома осуществляется из готовых щитов, которые были получены в заводских условиях. Такие постройки устанавливаются преимущественно на основание ленточного типа. Строительство щитового каркаса дома невозможно осуществить без применения спецтехники, которая используется для доставки материала на место застройки, после должен быть задействован кран, который нужен для монтажа щитов и кровли дома.

Перед монтажом щитов необходимо установить основание под них, в качестве которого выступают отдельные фермы, выполненные из дерева и обладающие верхней и нижней обвязками.

В качестве верхней обвязки ферм, которые лежат в основе, для щитов дома, выступают лаги, по ним станет обустраиваться пол.

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки.

Существует еще один вариант монтажа основания для щитовых стен, в его роли может выступить закладной венец, выполненный из бруса. В этом случае лаги пола не связываются с закладным венцом и стенами.

Щиты крепятся между собой по принципу соединения шип-паз, в качестве аналогии такого типа крепежа можно использовать металлические накладки, для этого после процесса монтажа щиты предстоит укрепить верхней обвязкой, изготовленной из бруса.

Деревянный дом каркасного типа, как правило, обладает крышей из стропил. Они монтируются на постройку или крепятся на стропильные фермы.

Каркас дома из щитов имеет множество преимуществ, среди которых легкость возведения стен, экономия времени на строительство, устойчивость и прочность стен за счет обвязки, возможность осуществления строительства в любое время года. Кроме того, такие дома не дают усадки, что предполагает возможность производить отделку сразу после застройки.

Технология строительства каркасно-рамочных построек предполагает обустройство каркаса на закладном венце, изготовленном из бревен, последние из которых монтируются на фундамент. Каркас дома своими руками выполняется из бревен или брусьев, а вот стойки каркаса сопрягаются между собой брусьями верхней и нижней обвязки, а также горизонтально расположенными перемычками. Жесткость конструкция обретает за счет укосин, монтируемых между стойками каркаса.

Монтаж стропильных ферм крыши производится на боковые стены, а на поверхность стропил осуществляется укладка обрешетки. Возведение такого деревянного дома тоже можно производить в любое время, а для работ не требуется специальная техника.

Рисунок 1. Способы соединения брусьев по углам.

Если желаете возвести каркасный дом своими руками, но до сих пор не знаете, в сторону щитовой или рамочной технологии склонить свой выбор, то стоит учесть, что цена на каркасно-рамочной постройки на 15-20% ниже цены на щитовой дом. Каркасно-рамочные дома хоть и не имеют ограничений в выборе форм архитектурного оформления в отличие от щитовых. Однако затраты по времени окажутся больше на 40-50%.

При обшивке каркаса дома можно использовать доски 2-го сорта, это обойдется значительно дешевле. Для сравнения: стоимость материала 1-го сорта равна $175 за 1 м³, 2-го – $115-135$ за 1 м³. Допустимо использовать плиты OSB или ЦСП.

Выстраивая каркасный дом своими руками, вы освобождаете себя от обустройства коробов и ниш для расположения коммуникаций, так как в качестве конструктивной особенности постройки выступает возможность скрыть коммуникации в стенах дома, однако, это может затруднить доступ к ним. Прокладке электросети в простенках следует уделить особое внимание, так как стены не обладают пожаробезопасностью.

Каркас дома имеет незначительный вес, который на 35% меньше веса сруба, это весьма внушительно, так как рубленые дома отличаются своей легкостью. Строительство каркасного дома своими руками можно осуществлять ввиду этого не только на облегченном основании, но и на слабонесущих грунтах, среди которых песчаные и болотистые почвы.

Последовательность возведения каркасного дома

Схема фундамента каркасного дома.

Через неделю после закладки фундамента можно приступать к сборке каркаса дома. Часто в процессе заливки ростверка в него закладываются шпильки для фиксации бруса нижней обвязки. Если древесина, предназначенная для каркаса, не прошла сушку, то ее нужно скорее монтировать и обшивать ОСБ. Пиломатериалы перед началом застройки следует обработать антисептиком.

Рубероид будет использоваться для обустройства гидроизоляции по фундаменту и опорам лаг. В качестве крепежа будут применяться гвозди и саморезы.

Монтаж бруса, лежащего в основе нижней обвязки, предполагает его укладку на ростверк, на который уложен рубероид. Брус должен быть уложен на выровненный по горизонтали ростверк. От неровностей можно избавиться с помощью раствора.

Стыковать брусья нижней обвязки можно способом выборки на углах. Хоть и вариантов выборки великое множество, рекомендуется использовать 1 из 2-х, оба можно увидеть на рис. 1.

В углах брусья можно соединить анкером, который фиксирует их и к фундаменту. Брусья можно состыковать гвоздями, минимальная длина которых должна быть равна 150 мм, следует использовать по 4 гвоздя на угол.

В тех местах, где брусья соединяются, следует высверлить отверстие, диаметр которого равен 20 мм, в него нужно вбить деревянный нагель, выполненный из сушеного дуба, его нужно оставить над поверхностью на 8-10 см для фиксации угловых стоек каркасной системы.

Установка вертикальных стоек каркаса.

При отсутствии заложенных в фундамент шпилек брус можно фиксировать к основанию анкерными болтами, диаметр которых равна 16 мм. Его следует загнать в основание на 100 мм.

Далее можно приступать к фиксации бруса нижней обвязки с помощью анкеров. Отверстия, предназначенные для анкеров, следует пробурить в бетоне ростверка. После в досках обвязки необходимо образовать отверстия в местах, предназначенных для анкеров. Брус нужно фиксировать к основанию посредством гаек, которые снабжены широкими шайбами.

Как только брусья нижней обвязки оказались укреплены между собой и к основанию, допустимо начинать работать с вертикальными стойками каркаса. На этом этапе строительства дома своими руками следует монтировать угловые стойки. Если брус нижней обвязки в углах был укреплен анкером или гвоздями, угловую стойку следует фиксировать металлическими уголками, для чего предпочтительнее использовать усиленные уголки.

Если были использованы нагели, то должны остаться вертикально расположенные выпуски, на них и предстоит надеть угловые стойки. Для чего в нижнем торце стойки необходимо сделать отверстие, диаметр которого равен 20 мм, глубина его должна оказаться на 1 см больше длины выступающей части нагеля. Угловые стойки следует надеть на нагель и укрепить укосинами.

Остальные стойки, которые составляют каркас дома, крепить к обвязке можно способом вырубки или с помощью оцинкованных металлических уголков, толщина которых должна быть равна 2 мм. Если вы строите дом своими руками, то можно предпочесть способ крепления стоек уголками, что делать следует с помощью оцинкованных саморезов, предназначенных для работы по дереву.

Укрепляя стойки методом врубки, на брус нижней обвязки необходимо нанести разметку и обустроить пазы по габаритам стойки, их глубина должна быть равна пределу 30-50% высоты бруса, который составляет нижнюю обвязку. Независимо от того, какой метод фиксации не угловых стоек было решено использовать, их необходимо раскреплять укосинами. Допустимо установить 2 укосины на стойку или 1 длинную на несколько стоек одновременно.

Если каркас дома не имеет заблаговременно созданную раскладку для стен, обязательно нужно учесть, что шаг между стойками в местах расположения проемов может оказаться иным. Именно поэтому сейчас как раз можно сделать раскладку с размерами.

Схема строения свайного фундамента для каркасного дома.

Каркас дома на углах в процессе крепления брусьев верхней обвязки следует стыковать методом вырубки. К вертикальным стойкам брус, составляющий верхнюю обвязку, следует фиксировать тем же методом, что был выбран для фиксации стоек к нижней обвязке. Крепление следует осуществлять саморезами по дереву.

Если крепление производится вырубкой, то прежде чем надеть брусья на вертикальные стойки, в них необходимо образовать пазы для стоек, важно обеспечить расположение пазов строго по вертикали по отношению к пазам в нижней обвязке.

После готовности пазов брус допустимо устанавливать на место, на вертикальные стойки, а после фиксировать к каркасу, делать это нужно к каждой вертикальной стойке, используя 2 гвоздя, которые следует вгонять в стойку на 10 см.

Выстраивая дом своими руками, деревянный каркас должен обрести жесткость и устойчивость, для этого следует применять диагональные связи, которые называются укосами. Каждая стойка в доме должна быть зафиксирована 4 укосинами, 2 из которых необходимо расположить снизу, 2 другие – соответственно сверху. А вот от временных укосин, которые были установлены ранее, следует избавиться.

Если укосы обладают меньшим сечением по сравнению с главными стойками, фиксировать их предпочтительнее ближе ко внутренней обшивке каркасной системы, это позволит между укосиной и внешней обшивкой расположить теплоизолятор.

Монтаж потолочных балок

Монтаж потолочных балок.

Технология, при которой выстраивается каркасный дом своими руками, на следующем этапе предполагает крепление полочных балок, где можно использовать один из существующих вариантов фиксации. Так, установка может быть произведена с помощью перфорированных металлических кронштейнов для балки, кроме того, можно произвести крепление и посредством металлических уголков. Еще один метод – это крепление способом вырубки.

Опирать балки методом врубки на брусья, которые составляют верхнюю обвязку, можно обустройством пазов на конце балок, ширина которых равна ширине бруса. Глубина паза должна составить 30-50% от высоты балки. Края балок следует фиксировать к верхней обвязке, используя 2 гвоздя, утапливая их в стойку на 10 см.

На брусе верхней обвязки рекомендуется заблаговременно произвести разметку мест, где должны фиксироваться балки перекрытия.

Рекомендации, помогающие сэкономить при строительстве

Схема несущей конструкции крыши.

Для мелких и коротких деталей, которые лягут в основу каркаса постройки, следует использовать остатки длинных элементов. Подойдут и те, что оказались искривлены или деформированы еще в момент производства. Некоторые материалы могут быть использованы и повторно.

Так, доски, которые применялись для временного раскрепления, допустимо порезать на постоянные укосины. В качестве временного распора подойдут элементы опалубки основания дома. Такое повторное использование материалов следует планировать заранее, тогда закупать их придется в гораздо меньшем количестве, чем планировалось первоначально.

Неправильное хранение пиломатериалов может привести к их порче, что губительно для экономии, поэтому их следует бережно защищать от намокания и загрязнения.

Следует помнить, что никак не относится к экономии сжигание пиломатериала, который прошел обработку антисептиком. В особенности сжигания таких материалов нельзя производить в бане, так как это опасно для здоровья.

Деревянный каркасный дом не только можно выстроить самостоятельно, но и сделать это без дополнительной помощи профессионалов, подобные технологии позволяют производить процесс застройки без наличия навыков в этой области, ведь это проще строительства домов из кирпича.

Каркас дома своими руками будет легче собрать, если приобрести готовые щиты заводского производства, а не древесину для рамочной технологии. Однако больше получится сэкономить в последнем случае. После завершения эксплуатационного срока такие дома рекомендуется не ремонтировать, а сносить и выстраивать заново, выйдет это дешевле, а фундамент уже не придется монтировать, так как он не разрушится под столь легкой постройкой.

Дом без гвоздей: строительство каркасного дома

Дом с деревянным каркасом — это массовый праздник дерева. Высокие столбы вырастают из пола и соединяются над головой парящей сетью балок, стропил и распорок, соединенных с точностью перчаток. И вся конструкция, которая может прослужить веками, остается очевидным свидетельством мастерства мастера. Но когда Дон Джексон и его жена Нита построили дом в Брэдфорде, штат Нью-Хэмпшир, где они жили с 2003 года, характерные открытые пространства этого стиля были главной достопримечательностью.«В нашем старом доме вы проходили через двери из комнаты в комнату. В деревянном каркасе она просто открыта», — говорит Джексон. «Когда вы входите с крыльца, вы смотрите прямо на высоту 26 футов. Это похоже на то, как будто вы переносите простор снаружи внутрь».

Сегодня конструкция с деревянным каркасом, как и проект в Ладлоу, штат Вирджиния, показанный на этих страницах, является относительно высококлассным вариантом. Это позволяет строителям создавать что-то более отличительное, чем обычный каркас платформы из 2х4 и других пиломатериалов.Но деревянный каркас существовал тысячелетиями как основной инженерный метод. «Тысячи лет назад люди в Китае использовали каменные инструменты для изготовления балок и прогонов, а также для вырубки шипов и пазов», — говорит Джон С. Миллер, давний специалист по деревянным каркасам и операционный руководитель компании Cascade Joinery, фирма в Беллингеме, Вашингтон, которая проектирует и строит дома с деревянным каркасом. Самые старые деревянные строения в мире, найденные на территории буддийского храма Хорю в Японии седьмого века, были построены с использованием техники деревянного каркаса.

В США деревянные каркасы были обычным явлением до конца 1800-х годов. Затем промышленные инновации и потребность в размещении растущего населения помогли отодвинуть этот способ строительства в сторону. Лесопилки начали производить габаритные пиломатериалы, которые было намного легче транспортировать, резать и монтировать, чем большие столбы и балки. Плотники обнаружили, что они могут использовать дешевые заводские гвозди для сборки этих «палочек» в конструкции, в которых стены — а не тяжелый каркас — выдерживают вес здания.Эта техника, известная как изготовление шаров, требовала гораздо меньше навыков и времени, чем работа с огромной древесиной.

Хотя деревянное каркасное строительство остается доминирующим методом жилищного строительства в Соединенных Штатах, в 1970-х годах оно начало возвращаться. «Людей привлекло качество изготовления деревянных каркасов ручной работы, — говорит Марти Биркенкамп, менеджер по дизайну мичиганской компании Riverbend Timber Framing. Компания, которая с 1979 года построила около 3000 деревянных каркасных домов, является одной из нескольких сотен фирм в Штатах, которые проектируют и строят эти дома.

Разница между сегодняшним деревянным каркасом и тем, как это было сделано 30 лет назад, заключается в компьютерном проектировании (CAD) и производстве с числовым программным управлением (CNC). Эти инструменты позволяют строителям быстро создавать проекты и переходить к производству. Один из строителей, Тедд Бенсон из Bensonwood Homes, пошел дальше, создав библиотеку компонентов из сотен предварительно спроектированных элементов, позволяющую домовладельцам получить почти индивидуальный дизайн.

В Bensonwood, как и у большинства конкурентов фирмы, весь каркас дома вырезается на заводе.Самая популярная древесина — пихта Дугласа, но строители также используют ель ситкинскую и другие породы дерева. Детали собираются, чтобы убедиться, что все подходит, затем разделяются и отправляются на дом вместе со структурными изоляционными панелями (SIP), которые образуют стены.

Как только детали прибывают, типичный дом взрывается молниеносно, часто всего за несколько дней. Но деревянный каркас обычно стоит больше, чем каркас из палки: цены варьируются от 150 до 325 долларов за квадратный фут — или не менее 375000 долларов за 2500 кв.-фт. жилой дом.

Для растущего числа домовладельцев добавленная цена того стоит. «Это недешево», — говорит Джефф Чампгана, переехавший в свой дом с деревянным каркасом в Угольной долине, штат Иллинойс, в июне прошлого года. «Но деревянным каркасам присуща сила и красота, если вы находите красоту в столярных изделиях и в том, как соединены их компоненты. Это не только стиль жизни, но и ремесло. И я ценю это».

Шаг 1. Анатомия деревянной рамы

Отличие деревянного каркаса от массивных деревянных элементов, соединенных в подобный собору каркас, который не требует внутренних несущих стен.Поперечины, пластины и прогоны связывают стойки и стропила вместе, а диагональные наколенники добавляют жесткости. Конструкционные изолированные панели (СИП) заводского изготовления — это крыша, стены, изоляция и оконные рамы — все в одном.

Шаг 2: Завод

На заводе Bensonwood Homes, компании по производству деревянных каркасов в Уолполе, штат Нью-Хэмпшир, сборочная линия столбов и балок ожидает окончательной детали перед отправкой и сборкой на месте. Несмотря на то, что каждая деталь вырезается по точному размеру, а стыки формируются на станке с числовым программным управлением (ЧПУ), с некоторыми вещами легче справиться по старинке — с помощью молотка и зубила.

Шаг 3: Завод

Такие детали, как остановленные фаски и фаски, подчеркивают оформленный вручную вид современного деревянного дома.

Шаг 4. Сайт вакансий

Рабочие собирают каркас из заводских бревен на месте. Врезные и шиповые соединения фиксируются деревянными колышками традиционным способом — просверливанием отверстий и забиванием колышков — но с использованием совершенно современных инструментов: сверхмощной электродрели и глухого молотка.При точной обработке получаются соединения с точностью до 132 дюймов, которые обычно скользят вместе с легким постукиванием. При необходимости более крупные куски стягиваются с помощью храпового съемника, обычно называемого дополнительным.

Шаг 5: рама

В прошлом поднятие сараев было общественным мероприятием — в основном потому, что для подъема тяжелых рам, также называемых наклонными, с места сборки требовалось много людей или многих животных. Сегодня гидравлический кран поднимает каждую раму, а рабочие осторожно устанавливают конструкцию на место.

Шаг 6: рама

«Сегодня мы можем собрать 40 или 50 сборных узлов вместе на строительной площадке вместо 40 000 или 50 000 отдельных частей. Это не только проще, но и намного безопаснее», — говорит Тедд Бенсон, президент Bensonwood Homes. Точные шипы фиксируются на месте, когда они входят в пазы, просверленные в горизонтальных пластинах.

Шаг 7: Крыша

Более крупные крыши с деревянным каркасом состоят из стропил, каждая из которых поднимается на место и вставляется в пазы в плитах.В некоторых случаях широко расставленные стропила соединяют горизонтальными прогонами. В этом доме команда Bensonwood соединяет сборные элементы крыши на земле, а затем вызывает кран, чтобы поднять сборку на место. Паз в потолочной пластине (внизу) скользит по горизонтальному язычку стойки. Когда рама стянута, соединительная планка будет надежно вставлена ​​в корпус стойки.

Шаг 8: Дом без гвоздей: строительство деревянного каркасного дома — Страница 9

Давным-давно строители закладывали между бревнами брус, чтобы удерживать внутреннюю обшивку и штукатурку, а также внешнюю облицовку, например, вагонку.Сегодня они используют структурные изолированные панели (SIP) толщиной до 612 дюймов со значением R от 3,7 до 7 на дюйм. Каждая панель имеет пенопласт и внутреннюю и внешнюю поверхность.

Шаг 9: Завершенный дом из деревянного каркаса

В отличие от обычных шпилек и балок, конструкция деревянного каркаса является скульптурным элементом интерьера.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

: типы, условия и компоненты | 2020

Легкая каркасная конструкция (известная просто как «обрамление» в жилищном строительстве) — это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают стабильную основу для внутренних и внешних настенных покрытий.Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня обрамление платформы — в котором каждая история обрамлена поверх предыдущей — является методом выбора среди большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов заданных размеров по сравнению с более длинными или натуральными пропилами древесины, которые использовались в старых методах.

Обрамление: краткий урок истории

Деревянный каркас

Деревянный каркас, при котором соединялись большие стойки и балки и соединялись деревянными колышками, было популярно в XVIII и XIX веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4). Этот метод обрамления вышел из моды, потому что пиломатериалы были обтесаны вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее строить дома из пиломатериалов стандартных размеров.

Обрамление воздушного шара

В 1830-х годах стало популярным создание воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2×4 в качестве стоек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей заключается в опасности возгорания: без поломок гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до верха, сравняв конструкцию с землей.

Обрамление платформы

Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего.

Строители обрамляют одноэтажные платформы из каркасов, как правило, восьми или девяти футов высотой, опирающихся на черный пол — платформу. Затем каждая история обрамляется поверх следующей, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных застройщиков, потому что:

• Для создания каркаса платформы используются более короткие куски пиломатериалов, чем в предыдущих технологиях, например, для создания баллонного каркаса, что является преимуществом, поскольку более длинные стойки труднее получить и они более дороги.
• Разрывы в шпильках от уровня к уровню создают естественные противопожарные барьеры.
• Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — более безопасной среде с высокой структурной целостностью.

Обрамление — один из бесчисленных аспектов конструкции, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Детали каркаса

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Этаж

• Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
• Ферма: Ферма перекрытия состоит из бруса 2х4 или 2х3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но по сути она образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
• Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие.Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу. Ненесущая или перегородка сооружается отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа — стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены с укрепленными панелями, железобетонными или каменными стенами или стальными плитами.

• Подоконник: Этот кусок бруса прикрепляет дом к фундаменту. Каркас первого этажа возведен поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
• Верхняя и нижняя пластины: Верхняя пластина — это кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок дерева, который стоит на полу и образует нижнюю часть стены.
• Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами.Они обычно расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновой панели.
• Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированная цементная плита или фанера. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
• Двери и окна: В дверном и оконном обрамлении есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные колонны и позволяющий устанавливать двери и окна без ослабления стен. Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами-домкратами). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.

Потолок

• Балки: Потолочные балки — это горизонтальные элементы, перекрывающие потолок и передающие нагрузку крыши на стойки. Стандартного размера не существует, но наиболее часто используемый брус для балок сегодня — это 2х6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

• Стропила: Эти структурные компоненты проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают кровельную обшивку. Метод строительства, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное место на чердаке можно было превратить в комнату.
• Фермы: Ферма — это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до вершины фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Однако они сегментируют открытое чердачное пространство, поэтому не подойдут для тех, кто, возможно, захочет переоборудовать чердак позже.
• Настил: Настил крыши — это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для погодозащитных слоев и слоев кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до прокладки в механических, электрических и сантехнических схемах.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Оставайтесь на связи!

Присоединяйтесь к нашему списку рассылки, чтобы получать последние новости и ранний доступ к нашим занятиям.Ваша информация не будет передана.

Проблема с деревянными каркасными домами (о которых никто не упоминает)

Подавляющее большинство новостроек строится с деревянным каркасом, и на то есть веские причины.

Строения с деревянным каркасом обладают множеством преимуществ. Их построить быстро и относительно недорого. Здания с деревянным каркасом не только экономичны, но и очень универсальны, поскольку их можно облицовывать практически любым строительным материалом.

Но главная привлекательность зданий с деревянным каркасом заключается в том, что они могут быть намного экологичнее, чем здания других типов. Строительство дома с деревянным каркасом приведет к гораздо меньшим выбросам CO2, чем при традиционном кирпичном строительстве. А если древесина получена из этичных источников и все деревья высажены заново, экологические показатели будут еще более впечатляющими.

Поэтому неудивительно, что более 70% населения мира живет в деревянных каркасных домах.

Но если вы живете в доме с деревянным каркасом — или если вы строитель домов, специализирующийся на строительстве деревянных каркасов, — то вы можете сидеть на бомбе замедленного действия, даже не осознавая этого.

Проблема кроется в углу вашей новой блестящей ванной комнаты.

Это твой душ.

В традиционной душевой кабине широко используется плитка, которая удерживается на месте с помощью цементного раствора и герметизируется силиконовым гелем.

Как мы уже отмечали, эта затирка и силикон сами по себе могут быть проблемой, поскольку оба вещества служат питательной средой для нездоровой и неприглядной плесени.

Но в доме с деревянным каркасом проблема может быть гораздо серьезнее.

При всех своих преимуществах в качестве строительного материала древесина имеет тенденцию с течением времени смещаться и деформироваться. Домовладельцы вряд ли заметят это перекос. Но проблема в том, что ванная будет коробиться вместе с домом, а душевые кабины не предназначены для коробления.

Как вы думаете, что произойдет с этой твердой плиткой и жесткой затиркой, когда ванная комната будет слегка перемещаться вокруг нее?

Они треснут.

Потрескавшаяся плитка и затирка в ванной комнате неприглядны и даже более подвержены образованию плесени, чем обычно. Но хуже того, когда душевые кабины окружены поврежденной плиткой и затиркой, они перестают быть водонепроницаемыми. Они будут намного более подвержены утечкам. И если вода когда-либо попадет в деревянный каркас вашего дома — а это, скорее всего, произойдет, — вы столкнетесь с гнилью, которая может поставить под угрозу структурную целостность вашего дома.

Так что не будет преувеличением сказать, что традиционная душевая кабина в доме с деревянным каркасом — это дорогостоящая авария, ожидающая своего часа.

Вы можете попытаться переделать плитку в ванной комнате каждые несколько лет. Но это будет дорого, отнимает много времени и настолько утомительно, что вы, вероятно, устаете просто думать об этом.

Но не волнуйтесь — являетесь ли вы застройщиком, домовладельцем, застройщиком или домовладельцем, есть кое-что очень простое, что вы можете сделать, чтобы это вообще не превратилось в проблему.

Просто замените стандартную душевую кабину на стильную душевую кабину.

Душевые кабины не требуют плитки, шпатлевки или силикона. Как мы уже отмечали, это означает, что они могут помочь устранить плесень в ванной комнате.

Но для деревянных каркасных домов душевые кабины могут оказаться незаменимыми. Поскольку здесь нет плитки или цементного раствора, нет опасности образования трещин, когда дом со временем покоробится. Это означает отсутствие утечек, отсутствие риска гниения и опасности для структурной целостности дома.

Таким образом, чтобы гарантировать долгое и счастливое будущее всех своих домов, строители деревянных каркасных домов всегда должны выбирать душевые кабины для ванной комнаты.

А что, если вы уже живете в доме с деревянным каркасом? Ваша ванная — списание? Собираетесь ли вы проводить повторную заливку и затирку швов каждые несколько лет?

Вовсе нет. Душевые кабины можно установить в качестве замены существующей душевой кабине или даже существующей ванне менее чем за день. Здесь нет беспорядка, и не нужно беспокоиться о том, что ваша ванная комната будет закрыта на несколько недель. К этому времени на следующей неделе у вас уже может быть чистая, стильная, соответствующая требованиям будущего ванная комната.

А если вы домовладелец или член жилищной ассоциации и управляете несколькими домами с деревянным каркасом, вы даже можете выбрать рентабельный вариант контракта, чтобы обеспечить защиту всего своего портфеля в будущем.

Душевые кабины и каркасные дома созданы друг для друга. Независимо от того, как вы относитесь к деревянным каркасным домам — строите ли вы их, управляете ими или живете в них — долгосрочные душевые кабины избавят вас от многих головных болей и сэкономят много денег.

А в краткосрочной перспективе? Красиво смотрятся:

Итак, если у вас есть деревянный каркас, для которого требуется душевая кабина, свяжитесь с нами, чтобы получить бесплатное предложение.

Northouse-Технологии деревянного каркасного дома

Технологические решения и наиболее подходящие материалы

Какие технологии и строительные материалы наиболее подходят для строительства деревянных каркасных домов?

Деревянный дом — из каких стройматериалов лучше всего его строить?
Концепцию деревянного каркасного дома следует воспринимать напрямую, ведь такой частный дом действительно состоит из внутреннего каркаса, который облицован материалами внешней и внутренней отделки. Для внешней и внутренней облицовки используются листовые материалы, такие как ДСП, OSB и шпон. Внутренние стены частного дома заполнены теплоизоляционным материалом — это может быть стекловата, эковата, минеральная вата, пенополистирол. Основную нагрузку в деревянном каркасном доме несет каркас. Если говорить о технологии каркасных домов, то помимо деревянных каркасных домов существуют и металлокаркасные.

Деревянные каркасные дома часто называют по-разному — сборные дома, модульные дома или панельные дома, но все они спроектированы по каркасной или каркасной технологии, устойчивы к различным деформациям и служат очень долго.Внешняя облицовка деревянного каркасного дома листовыми материалами помогает добиться общего дизайна постройки и всех необходимых параметров.

Деревянные каркасные дома — как классифицировать технологии?
В зависимости от размеров здания технология деревянного каркасного строительства классифицируется двумя способами.
Каркасно-панельная технология на месте. В основе строительства этого деревянного каркасного дома — монтаж на месте, ручной монтаж с обработкой и теплоизоляцией. Это означает, что при строительстве деревянного каркасного дома по данной технологии каждый материал необходимо приобретать отдельно и устанавливать.Эта технология относительно дешевле с точки зрения материалов, но может стоить дороже с точки зрения трудозатрат.

Другой тип — это технология деревянных каркасных панелей (так называемый сборный дом) с уже включенными производственными материалами. По конструкции каркасного дома панели нужного размера изготавливаются в заводских условиях, а в них сразу закладывается теплоизоляция. Готовые элементы конструкции доставляются на место сборки дома с помощью специальной техники.Эта технология гораздо популярнее, поскольку значительно сокращает время сборки деревянного дома. Готовые панели гарантируют качество и полностью соответствуют стандартам. Во многих случаях относительно более высокие затраты на такой проект оправданы — качество материала обеспечивает более длительный срок эксплуатации и экономит затраты на отопление каркасного дома. При выборе той или иной технологии стоимость строительства дома будет примерно одинаковой. Однако в первом случае за каждую работу — внутренние, утепление и отделку — придется платить отдельно.При выборе конструкции индивидуального, комфортного и прочного дома необходимо учитывать различные факторы. Идеальный вариант — иметь невысокую стоимость строительства и долговечный деревянный каркасный дом. Поэтому при выборе материала и проекта стоит обратить особое внимание на достоинства и недостатки строительных технологий.

Деревянный каркасный дом — в чем преимущества?
Каркасная технология считается самой экономичной при строительстве частных домов.Небольшой вес конструкции здания снижает стоимость фундамента, а быстрый процесс строительства позволяет сдать здание в эксплуатацию за несколько месяцев. Деревянные каркасные конструкции позволяют значительно сэкономить электроэнергию и значительно сократить расходы на отопление деревянного дома. Кроме того, в зимних условиях дом быстро нагревается, а низкая теплопроводность древесины позволяет уменьшить толщину стен до 15 см. Деревянные дома обладают высокой теплоизоляцией, устойчивы к деформации.Стены здания ровные, что позволяет отделывать интерьер сразу после сборки конструкций. Поверхность облицовочных материалов можно использовать без дополнительной обработки, что значительно снижает затраты на внутреннюю и внешнюю отделку. Каркас здания изнутри покрыт гипсокартоном, что также снижает затраты на внутренний ремонт. Несмотря на все достоинства и долговечность постройки, каркасная технология имеет и недостатки. Поэтому перед проектированием здания важно убедиться, что каркасный деревянный частный дом действительно соответствует пожеланиям, потребностям и возможностям заказчика.

Какие недостатки у деревянного каркасного дома?

Строительство деревянных каркасных домов требует высококвалифицированных специалистов, тщательно соблюдающих технологию, правила монтажа и использующих профессиональные рабочие инструменты. В основном постройка каркасного деревянного каркаса состоит из небольших частных домов максимум в три этажа и длиной не более 20 метров. Деревянный каркас требует дополнительной пропитки и обработки антисептиками и защиты от возгорания.Если выбор в пользу каркасного здания, необходимо выбрать материал для изготовления каркаса — дерево или металл.

Для деревянного дома — металлический каркас
Хотя в Европе частные дома в основном строят из дерева, стоит рассмотреть возможность создания металлического каркаса для частного дома. Это дает значительные преимущества. В металлической основе используется термопрофиль с высокой огнестойкостью, ему не угрожает коррозия и грибок, такое основание значительно снижает вес конструкции и служит более 100 лет.Следует учитывать, что монтаж здания не по технологии значительно сокращает срок эксплуатации частного дома, а плохо спроектированная заделка швов снижает теплопроводность здания. Поэтому возведение любого каркасного частного дома рекомендуется доверить профессионалам, независимо от того, деревянный он каркасный или металлический.

Каркасный деревянный частный дом — технологически правильное основание гарантирует его долговечность. Как известно, каркас дома — одна из важнейших конструкций, от которой зависит жизнь дома. Технология строительства деревянных каркасных и металлокаркасных домов предусматривает использование трех типов конструкции фундамента — ленточного, свайного или плитного. При выборе фундамента необходимо учитывать два основных фактора:
Вес конструкции.
Структура почвы. Плиточное основание — идеальное решение для глинистых и влажных почв. Помогает равномерно распределять нагрузку, в отличие от основы свайного или ленточного типа.Для создания такого основания необходимо снять верхний слой грунта, уменьшив таким образом возможность сжатия, затем формируется песчаная подушечка и укладывается плита. Другие типы грунта подходят как для ленточных, так и для столбчатых опор, которые могут распределять и выдерживать нагрузку каркасного дома и обеспечивать прочность здания. Перед тем, как выбрать фундамент, очень важно правильно рассчитать вес конструкции, а затем на его основе выбрать необходимый тип основания.

Деревянный частный дом — какую кровлю выбрать?
Для строительства деревянного каркасного дома применяют те же виды кровли, что и для кирпичных и деревянных домов.В зависимости от конструкции кровли крыша может быть мансардной или построенной в виде полки или многослойной накидки. Двухуровневые и мансардные крыши особенно популярны при строительстве частных жилых домов. Их относительно легко установить. Крыша деревянного дома должна быть подходящей для климата и устойчивой к ветру и осадкам. При выборе кровельного материала для деревянного каркасного дома необходимо учитывать архитектурные особенности проекта — уклон кровли, срок службы материала и финансирование проекта.

Битумная черепица. Применяется для кровли с уклоном 25-45 °. Срок годности 35 лет;
Слой асбестоцемента под покраску срок годности до 40 лет, без дополнительной обработки до 30 лет. Применяется для кровли с уклоном 25-45 °;
Облицовка стальная применяется для крыш с уклоном 18-30 °. Срок службы материала до 30 лет.

Выбор кровли следует производить с учетом расположения мансарды. Если планируется жилая мансарда, потребуется дополнительное утепление и тщательный подбор кровли.

Процесс строительства деревянного дома
Правильное выполнение заказа гарантирует точность работы. Такой алгоритм гарантирует, что дом будет собран с соблюдением всех условий строительства и будет долговечным. Для дома необходимо сначала выбрать подходящую строительную площадку — с оптимальным расположением грунта и грунтовых вод с учетом расположения всех коммуникационных систем и климатических свойств почвы. Затем можно произвести маркировку и заложить подходящий фундамент.При установке деревянного каркаса на основание из обработанной древесины ставятся две коронки, на которые крепится деревянный каркас. При создании металлического каркаса в этом нет необходимости, потому что создается конструкция каркаса и внешней стены деревянного каркасного дома. При установке стен также создаются окна и двери. За этим этапом следует утепление, если при строительстве не используются готовые плиты, которые при внутренней облицовке просто покрывают гипсовым листом. При сборке каркаса деревянного каркасного частного дома создаются внутренние перегородки, полы и потолки, а также создаются инсталляции.Наконец, устанавливается крыша и создается внутренняя и внешняя отделка.

Деревянные каркасные постройки не только самые популярные и дешевые, но и самые прочные, функциональные и удобные. Затраты на строительство деревянного дома значительно сокращаются за счет теплоизоляции и теплопроводности бруса. Существенным преимуществом является быстрое возведение и сдача здания в эксплуатацию, а также материалы, которые экологически чистые, долговечные, создают комфорт и уют.

Полностью законченный деревянный каркасный дом снаружи и внутри ничем не отличается от домов других типов, ведь практически все деревянные детали скрыты под отделкой. Деревянные каркасные дома востребованы благодаря высокой энергоэффективности и невысоким расходам на отопление. Деревянные каркасные дома строятся из возобновляемых источников, их строительство меньше загрязняет окружающую среду. Благодаря закону сухого строительства деревянный каркасный дом, в отличие от блочно-каменного, можно возводить в любое время года и погодных условий — даже зимой, не дожидаясь высыхания материала.Построить деревянный каркасный дом до крыши можно за несколько недель — в зависимости от проекта. Фундамент дома желательно строить к острову, иначе мороз может негативно сказаться на качестве фундамента. Деревянный каркасный дом также можно отделать в любое время года, например, кровлю, отделку фасадов, внутренние коммуникации и внутреннюю отделку. Деревянные каркасные дома — одни из самых экономичных по сравнению, например, с блочными и кирпичными. Стоимость строительства деревянно-каркасного дома с полной отделкой и всеми коммуникациями на 10-15% ниже, чем для дома из блоков, и на 30-40% ниже, чем для дома из кирпича.Следует отметить, что деревянные каркасные дома также экономичны в эксплуатации. Например, чтобы кирпичный дом достиг тех же показателей энергоэффективности, что и деревянный каркасный дом, их наружная стена должна быть толщиной не менее метра.

Деревянные каркасные дома экологичны и экологически чисты. Полностью законченный деревянный каркасный дом во много раз легче каменного дома, поэтому больших фундаментов не требуется. Деревянные каркасные дома — это естественное, дышащее место для жизни, технологии их строительства соответствуют климатическим условиям Латвии и требованиям строительства индивидуальных построек.

Деревянные каркасные дома строятся из возобновляемых источников, и их строительство снижает загрязнение окружающей среды. Деревянные каркасные дома имеют относительно более низкую стоимость строительства, так как конструкции домов производятся промышленным способом, что позволяет экономить деньги и время.

Northouse предлагает строительство деревянных каркасных домов от первых эскизов проекта до полной сдачи дома. Хотите индивидуальный проект деревянного каркасного дома? Свяжитесь с нами, давайте вместе построим дом!

Почему вы должны выбрать дом со стальным каркасом, а не с деревянным каркасом? — urdesignmag

Если вы посмотрите на человеческое тело или тело животного, вы заметите сходство в том, что у них обоих есть скелеты . Под всей кожей, шкурой и мясом находится скелет, который скрепляет все вместе.

То же самое относится к дому, в котором каркас служит каркасом. Это может быть дом из деревянного или стального каркаса в зависимости от ваших предпочтений. У обоих этих вариантов строительства есть свои плюсы и минусы, но оба они обеспечивают прочный строительный каркас для вашего дома.

Дома с деревянным каркасом считаются старомодными, в то время как дома со стальным каркасом прочнее, долговечны и защищены от термитов. В связи с этим все больше строителей предпочитают использовать стальные конструкции при строительстве.

Почему вы должны выбрать дом со стальным каркасом, а не дом с деревянным каркасом?

Благодаря технологическому прогрессу и расширению использования каркасной конструкции сроки строительства были сокращены. Все больше строителей предпочитают использовать каркасную конструкцию, а не типичные кирпичные дома.

Самая популярная каркасная конструкция — стальной каркас, причина:

1. Высокое сопротивление

По сравнению с деревянными рамами стальные рамы обладают более высокой устойчивостью к разрушению.Например, если вы сравните деревянный пол и стальной пол, вы, вероятно, заметите коробление на деревянном полу по мере высыхания пола.

То же самое касается вредителей, таких как термиты. Вредители могут закапываться в древесину, но не в сталь. Поскольку заражение термитами на стальных каркасах маловероятно, стоимость обработки каркасов значительно ниже.

Также, если пожар разрушит ваш дом, стальной каркас останется стоять. Однако огонь разрушит деревянные рамы.

2. Экологическая ответственность

Хотя сталь не является самым экологически чистым строительным материалом, она обладает качествами, которые делают ее экологически безопасной. Например, вы можете переработать сталь, что означает более длительный ее жизненный цикл. Фактически, сталь, возможно, является самым переработанным материалом в мире.

Кроме того, использование стальных конструкций означает меньшую вырубку лесов, поскольку древесина заготавливается в лесу. Чем меньше потребность в древесине, тем меньше необходимости вырубать леса.В отличие от деревянных рам, стальные рамы изготавливаются с высокой точностью, что снижает потери.

Дерево, с другой стороны, имеет естественные дефекты, которые делают его часть непригодной для использования

3. Рентабельность

В естественном состоянии древесина дешевле стали, но общая стоимость после установки может быть такой же. Это связано с тем, что стальные рамы изготавливаются вне строительной площадки в соответствии с установленными спецификациями. Предварительная сборка снижает потери и повышает эффективность.

Кроме того, стальные рамы служат дольше, чем деревянные, повышают ценность вашей собственности и имеют безупречное качество.Все эти характеристики делают его экономичным строительным решением. Стоимость строительства будет варьироваться в зависимости от нескольких факторов, как описано в Зоне стальных зданий.

Что касается затрат на строительство, большая часть экономии будет связана с сокращением времени строительства и трудозатратами. Другие области, которые вы сэкономите, включают плату за захоронение мусора и плату за обслуживание. Поскольку сталь является сборной, меньше отходов, и любые отходы могут быть переработаны.

Устойчивость к деградации означает небольшие затраты на ремонт и техническое обслуживание.Наконец, развитие производственных технологий снизило стоимость производства стали. Экономия средств передается вам, потребителю.

При хорошем техническом обслуживании стальные рамы имеют чрезвычайно низкую стоимость жизненного цикла.

4. Более быстрое строительство

Как гласит пословица, время — деньги. Чем быстрее вы построите, тем меньше будет стоимость строительства. Завершение строительного проекта вовремя или с опережением графика означает, что вам не придется платить за дополнительные дни.Каждый дополнительный день откладывания проекта будет стоить вам денег.

Всего этого можно избежать, если использовать стальные рамы.

Проекты в ускоренном режиме часто становятся кошмаром как для строительных бригад, так и для архитекторов. Это потому, что им нужно срезать углы, чтобы выполнить поставку в установленный срок. Стальные рамы позволяют легко уложиться в установленные сроки, не срезая углы.

Во-первых, сталь предварительно спроектирована для конкретных предоставленных конструкций. Затем каркасы отправляются на строительную площадку и монтируются.Это не только ускорит время строительства, но и снизит трудозатраты.

5. Сталь легче

Когда вы сравните стальную раму с деревянной, вы с удивлением заметите, что стальная рама легче. Это связано с дизайном рам. Вы видите, что конструкция чего-то вроде стальной двутавровой балки делает ее легче, чем аналогичная конструкция деревянной балки. Меньший вес пригодится, поскольку снижает затраты на транспортировку и строительство.

6. Эстетика

Развитие технологий позволило создать бесчисленное количество дизайнов.Это дает архитекторам свободу экспериментировать с дизайном, чтобы создать эстетически приятный дом.

Кроме того, сталь прочнее дерева, что упрощает создание больших открытых конструкций, которые ранее были невозможны с деревянными рамами. Вот почему дома со стальным каркасом, как правило, более индивидуальны и индивидуальны.

7. Универсальность и индивидуальность

В отличие от дерева, стали можно придать любую форму, что делает ее одним из самых привлекательных материалов в строительной индустрии.Эта способность принимать любую форму позволяет дизайнерам воплотить в жизнь свои самые смелые фантазии. Его возможности безграничны: от вешалок для самолетов, крытых арен до небоскребов, таких как Бурдж-Халифа.

Несмотря на то, что стальные рамы изготавливаются отдельно в соответствии со спецификациями, их можно настроить и персонализировать для повышения функциональности. Каркас — это просто структура, которая оставляет вам остальную часть здания, которую вы можете настроить в соответствии с вашими потребностями. Можно даже использовать стальную каркасную конструкцию и комбинировать ее с кирпичом.

Почему лучший выбор для дома со стальным каркасом?

Хотя у домов со стальным каркасом есть несколько недостатков, таких как плохая изоляция, они компенсируют эти недостатки тем, что они прочнее и долговечнее дерева. Плохую изоляцию можно исправить, добавив дополнительную изоляцию. Краткосрочные затраты на использование стального каркаса и деревянного каркаса почти одинаковы.

Однако стоимость использования стальных рам может варьироваться в зависимости от требуемых дополнительных расходных материалов. Долгосрочные затраты ниже, поскольку вам нужно беспокоиться только об изоляции и ржавчине.Что касается древесины, вам придется столкнуться с более высокими страховыми взносами, деформациями, гнилью, повреждениями от стихийных бедствий, гвоздями и термитами.

Дома со стальным каркасом, несомненно, лучше и легче изменить структуру. Таким образом, сталь должна быть вашим лучшим выбором, если вы не живете в прибрежных районах.

Ознакомьтесь с нашими списками таких строительных материалов, услуг и другой продукции.

Комментарии

комментария

Дома с деревянным каркасом в исследовании исторических американских зданий

8 способов снизить расходы — Yankee Barn Homes

Строительство деревянных каркасных домов обычно обходится дороже, чем строительство дома размером 2 × 4 дюйма. Причины этого включают стоимость высококачественного деревянного каркаса (по сравнению с недорогими деревянными стойками), превосходную изоляцию и типичное использование обширных стеклянных поверхностей. Однако есть способы снизить стоимость дома с деревянным каркасом, сохранив при этом ощущение столба и балки.Перед тем, как начать процесс проектирования, вам необходимо знать свой бюджет и учитывать его при навигации по ходу процесса сборки. Будут давать и брать; это нормальная часть процесса сборки. Бюджет будет одним из первых вопросов, которые вам задают, и одной из тем, к которым вы вернетесь во время сборки.

Сохраняйте простоту

На квадратный фут самый дешевый дом для строительства — это двухэтажный прямоугольный дом. Одноэтажные постройки, эллинги, мансардные окна или любые другие виды выпуклостей увеличивают стоимость квадратного фута.У нас есть поговорка: «Иди, а не выходи», чтобы сэкономить.

Забудьте о сводчатом деревянном каркасном потолке

Сводчатые потолки могут добавить характер вашему дому, но вы используете (и платите за) большие объемы пространства, когда оно есть на плане этажа первого уровня. Вместо гостиной со сводчатым потолком поставьте 10 или 12 футов над этим пространством. Вы сохраните ощущение объема в комнате, в то время как пространство наверху станет дополнительными полезными квадратными метрами.

Без украшения рамы

Арочные карнизы и украшения на деревянном каркасе прекрасны, но также хороши чистые линии каркаса столбов и балок.Чем меньше украшений у вас будет в деревянном каркасе, тем ниже будет ваша стоимость.

Лестницы и окна

Самая дешевая лестница — это прямой марш, ведущий на внутреннюю или внешнюю стену. Как только вы попадаете в поворот или поворот, вы говорите больше денег. То же самое и с окнами: вы можете комбинировать менее дорогие, но очень качественные окна для создания эффекта «стеклянной стены» с меньшими затратами, чем установка массивного цельного блока.

Постройте «гибридный» деревянный каркас

В гибридной конструкции используется настоящий каркас из столбов и балок для основных жилых помещений (большая комната, кухня, столовая), а в остальной части конструкции используется частичный деревянный каркас или без него (или наоборот, по желанию клиента).Вы можете обнаружить, что вам не нужны сообщения, показываемые в спальнях и / или ванных комнатах, что сэкономит вам деньги.

Использовать гипсокартон для потолков и стен

Доски с язычком и пазом красивы, но они определенно дороже. Вы также можете использовать деревянные доски в некоторых областях вашего дома и использовать гипсокартон в менее «эффектных» областях.

Принимайте обоснованные решения по отделке / креплению

Важно помнить: качественный дом из столбов и брусьев имеет «отличные кости».«Вам не обязательно иметь первоклассное оборудование с самого начала. Расставьте приоритеты в своем списке «обязательных» и решите, что следует устанавливать при сборке, а что можно сделать или обновить позже. Обещаем, что вы не пожалеете о добротной и красивой конструкции деревянного каркаса. Установите необходимые предметы и добавляйте по ходу.

Если вам нужна дополнительная информация о вариантах дома Yankee Barn Home, вы можете изучить наши варианты плана этажа , позвонить и поговорить с одним из наших консультантов по дизайну по телефону 800-258-9786 или , заполните это короткая онлайн-форма .
