Правильно выполненное утепление внешних стен дома позволяет сохранить максимум тепла в помещении зимой и сэкономить электроэнергию, расходуемую на работу кондиционирующего оборудования летом. Но для этого требуется точно рассчитать необходимую толщину утеплителя, основываясь на его характеристиках и материале, из которого изготовлена сама стена. Причем доверить просчеты лучше профессионалам. В противном случае ошибка всего в пару сантиметров на толщине утеплителя может привести к непредвиденным финансовым расходам в дальнейшем.

Как правильно рассчитать толщину пенопласта?

При расчете теплоэффективности фасада нужно учитывать не только материал, из которого построена стена, но и географическое расположение утепляемого дома или квартиры. Так территория Украины разделена на 2 климатических зоны, где разные минимальные и максимальные температуры на протяжении года, а также отличается влажность воздуха. Рекомендованное значение показателя теплосопротивления для каждой из зон можно посмотреть в таблице ниже.

Вид конструкции1-я климатическая зона2-я климатическая зона
Внешние стены3,32,8
Совмещенные покрытия6,05,5
Перекрытия отапливаемых чердаков4,954,5
Перекрытия неотапливаемых чердаков4,954,5
Перекрытия над неотапливаемыми подвалами3,753,3
Прозрачные оградительные конструкции0,750,6
Внешние двери0,60,5

Для наглядного примера можно взять дом в Киевской области (1-я климатическая зона). Значение коэффициента сопротивления наружных стен равно 3,3. Допустим, эта стена возведена из газобетона и имеет толщину 30 см. Согласно данным теплопроводности такого материала, его показатель равен 0,26 Вт/м2.

Для утепления такого дома можно использовать пенополистирол в 1 слой, толщина которого равна 10 см. Эта цифра получается путем суммирования показателей теплосопротивления стены и утепляющего материала, поделенное на толщину газоблока – 0,3 м.

Какую толщину пенополистирола выбрать для утепления стен?

Поскольку общее термосопротивление стен зависит и от утеплителя и несущей конструкции, то справедливо будет при расчете учитывать материал её изготовления. Например, для бетонных и кирпичных стен необходим утеплитель толще, чем для возведенных из газобетонных блоков или древесины. Но при этом, чем тоньше несущая конструкция, тем больше должна быть толщина пенополистирола. В противном случае есть риск не только увеличения теплопотерь, но и промерзания стены, что будет связано с образованием «точки росы» между ней и утеплителем.

Дома из газобетона считаются теплыми сами по себе благодаря пористости самого материала. В процессе производства блоков внутри них образуется большое количество воздуха, который имеет минимальную теплопроводность. При утеплении стен из газобетонных блоков пенополистиролом хватит плит толщиной 25 мм.

Кирпичная стена, как и бетонные панели, из которых строят многоквартирные дома, требует более серьезного утепления и тут многое зависит от её толщины:

  • для стен толщиной 250 мм подойдет пенополистирол 50 мм, а в идеале 100 мм;
  • если стена 380 мм (глубин кладки 1,5 кирпича), то хватит листов пенопласта 50 мм;
  • для домов со стенами 500 мм достаточно 25-миллиметровых листов.

Если дом построен и ракушняка, то для его утепления в первой климатической зоне Украины потребуются 50 мм пенополистирол, во второй – хватит и 25 мм. Аналогично обстоит дело и со стенами из шлакоблока. Этот пустотелый материал имеет высокую теплоизоляцию, но если стены слишком тонкие, то их нужно обязательно утеплять 50-миллиметровым пенопластом.

Эффект от утепления пенопластом

Утепление пенопластом имеет в первую очередь выгодный экономический эффект. Снижение теплопотерь через стены позволяет уменьшить расходы, независимо от типа отопительной системы или используемого топлива (природный газ, электричество уголь). И если летом дом всегда будет теплый, то зимой он, наоборот, не будет перегреваться под действием температуры снаружи – оптимальный для человека микроклимат круглый год.

Правильно обустроенная теплоизоляция фасада окупится буквально за пару отопительных сезонов, а то и быстрее, если речь идет о коттедже, не подключенном к централизованной системе отопления и обогреваемом автономно. Среди дополнительных преимуществ утепления стен:

  • стены всегда остаются сухими, никакого грибка или плесени;
  • дополнительная звукоизоляция;
  • пенопласт не боится влаги и не теряет своих характеристик при намокании;
  • пенополистирол имеет минимальный вес, поэтому не требует массивных креплений и не окажет дополнительной нагрузки на фундамент дома;
  • наружное утепление не затрагивает полезную площадь внутри дома;
  • листы пенополистирола после укладки окрашиваются в желаемый цвет, что преобразует фасад.

Сегодня технология утепления фасада разным по плотности пенопластом или пенополистиролом используется не только для частных домов, но и для квартир. Но если утеплить коттедж намного проще, то для выполнения работ на высоте в многоквартирном доме лучше всего привлечь промышленных альпинистов. Это позволит обойтись без привлечения спецтехники и монтажа фасадной опалубки, на что тоже ушло бы немало времени и денег.

Толщина пенопласта для утепления стен 🏠 снаружи своими руками, плюсы и минусы материала

В российских климатических условиях необходимость утепления стен дома снаружи ни у кого не вызывает сомнения. По экспертным оценкам, около сорока процентов вырабатываемой тепловой энергии расходуется на обогрев жилых и производственных помещений.

Качественное утепление фасадов зданий дает возможность существенно сократить расходы на оплату энергетических ресурсов в отопительный сезон. Несмотря на большой выбор разнообразных теплоизоляторов, в качестве утеплителя наружных стен домов довольно часто применяется пенопласт. Этот листовой материал недорого стоит, и укладка его своими руками не представляет никакой сложности.

Процесс утепления дома пенопластом

Содержание

  • 1. Плюсы и минусы утепления фасада пенопластом
  • 2. Расчет необходимой толщины пенопласта для утепления стен снаружи
  • 3. Порядок монтажа материала своими руками
    • 3.1. Сначала готовим поверхность стен
    • 3.2. Удобно использовать стартовый профиль
    • 3.3. Наклеиваем утеплитель по правилам
    • 3.4. Фиксируем листы дюбелями
    • 3.5. Монтируем элементы вспомогательной усиливающей сетки
    • 3.6. Проводим установку перфорированных уголков
  • 4. Комментарии посетителей по теме статьи

Плюсы и минусы утепления фасада пенопластом

Утепление фасада пенопластом дает возможность аккумулировать тепловую энергию внутри жилых помещений в холодное время года, создавая комфортный для проживания микроклимат. Вследствие малых температурных колебаний предотвращается тепловая деформация строительной конструкции. Значительно улучшается звукоизоляция. Толщина листов в 50 мм достаточна в большинстве случаев, типоразмер 100 мм используется в регионах с холодным климатом.

Утеплитель имеет зернистую структуру, полости которой заполнены газом, этим и определяются его отличные теплоизолирующие свойства. К положительным качествам этого материала относится его низкая стоимость, небольшой вес, простота и удобство монтажа. Его легко можно резать обычным, но остро наточенным ножом.

Пенопласт практически не поглощает влагу из окружающей среды, поэтому он не подвержен процессам гниения и развитию грибка. Теплоизоляционные свойства являются одними из лучших в своем классе. К плюсам пенопласта относятся его следующие качества:

  • великолепная звукоизоляция;
  • отличная проницаемость для водяных паров;
  • сопротивляемость размножению патогенной микрофлоры;
  • экологическая чистота.
Можно оценить поведение пенопласта под воздействием огня

Грызуны не употребляют этот материал в пищу, но вполне могут его грызть, поэтому надо перекрывать им доступ к утеплителю. Основные минусы пенопласта — его горючесть и выделение вредных компонентов при сильном нагреве. Под воздействием прямых солнечных лучей материал разрушается, поэтому нуждается в обустройстве защитного покрытия. Кроме того, срок его службы меньше периода эксплуатации всего здания.

Расчет необходимой толщины пенопласта для утепления стен снаружи

Для качественного утепления дома снаружи необходимо правильно рассчитать размеры листов пенопласта. Если теплоизоляционный слой будет слишком тонким, в сильные холода стены будут промерзать. Это приведет к смещению внутрь жилых помещений так называемой точки росы, при которой происходит преобразование насыщенных влагой паров в воду. В результате этого конденсат будет осаждаться на внутренних поверхностях окон и помещений, возможно появление плесени и грибков.

Понятно, что чем тоньше стены дома, тем более толстые листы пенопласта следует использовать для его утепления. Однако излишне толстый слой теплоизолятора устанавливать экономически нецелесообразно, так как придется тратить деньги на приобретение более дорогого материала. Кроме того, в этом случае точка росы может оказаться внутри теплоизоляционного слоя, и он быстро придет в негодность. Вследствие этого для качественной термоизоляции дома снаружи следует рассчитать оптимальную толщину утеплителя.

Так выглядит пенопласт в магазине

Оптимальная толщина материала зависит от множества факторов. Необходимо учитывать климатический пояс, в котором расположено здание, толщину его стен, материал, из которого они состоят. Важным параметром является теплосопротивление внешних стен, эта величина является постоянной для каждой климатической зоны, и ее значение имеется в нормативных таблицах.

В свою очередь, теплосопротивление утеплителя определяется делением толщины его слоя на коэффициент теплопроводности, также являющийся табличным значением. Отсюда можно определить оптимальную толщину пенопласта, которая необходима для утепления конкретного здания в данном климатическом поясе. Например, для северо-западного региона значение теплосопротивления стен не должно быть меньше 3,08 м2*К/В.

Например, для дома, сложенного в полтора керамического кирпича, этот параметр составляет 1,06 м2К/В. Разницу значений необходимо компенсировать с помощью утеплителя. Таким образом, в данном случае величина его теплосопротивления должна быть 2,02 м2К/В (3,08-1,06). Теплопроводность качественного пенопласта составляет 0,039 Вт/(м·К), умножив это значение на вычисленную величину теплопроводности (2,02), получим нужную толщину листа утеплителя (2,02*0,039=0,078), то есть пенопласт должен быть толщиной семьдесят восемь миллиметров.

Иллюстрация размеров листов пенопласта

Планируя утепление дома своими руками, важно знать, какими бывают размеры пенопласта. Как мы уже выяснили, чаще всего используется материал толщиной 50 и 100 мм. Размеры пенопласта для утепления стен названной толщины чаще всего составляют: одна сторона — 1000 мм, вторая — 500, 1000 или 2000 мм.

Порядок монтажа материала своими руками

Утеплить наружные стены дома пенопластом вполне возможно самостоятельно. При этом для выполнения работы придется потратить немало времени. В общем виде монтаж материала своими руками происходит в следующем порядке: предварительно выполняется подготовка стен к установке утеплителя, затем на выровненную поверхность наклеивается и укрепляется с помощью крепежного материала пенопласт.

На него монтируются элементы вспомогательной усиливающей сетки, далее производится установка перфорированных уголков. На финишном этапе работы наносится основной армирующий слой и выполняется окончательная отделка. Таким образом, выполняемая работа разбивается на следующие этапы:

  • подготовительный – заключающийся в ремонте и выравнивании основания;
  • укрепление стартового профиля;
  • наклеивание листов пенопласта;
  • фиксация утеплителя крепежным материалом;
  • укрепление углов полосками усиливающей сетки;
  • установка перфорированных уголков;
  • выполнение основного армирования;
  • заключительная отделка.

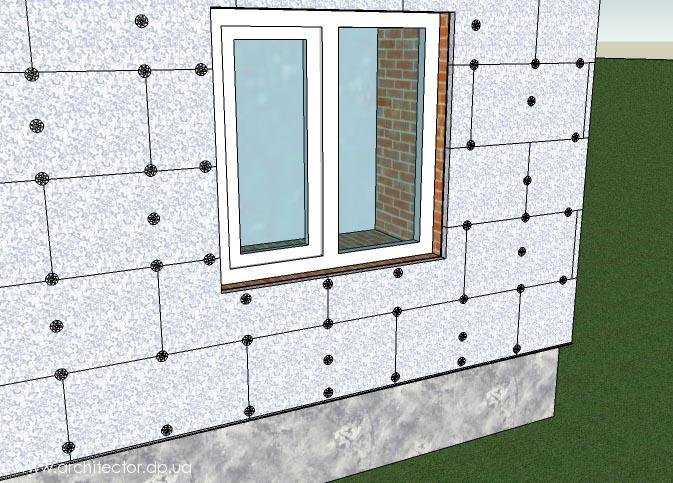

Укладка листов на стену в шахматном порядке

Все работы следует проводить при положительной температуре окружающей среды, при этом недопустимо оставлять пенопласт под воздействием прямых лучей солнца.

Ультрафиолетовое излучение приводит к разложению материала.

Качественно установленное покрытие не только прослужит в течение нескольких десятков лет, но и создаст внутри жилых помещений приятный микроклимат. Если несущие элементы изготовлены из бетона, предотвращается коррозия стальной арматуры.

Сначала готовим поверхность стен

Подготовка поверхности к установке утеплителя является достаточно трудоемкой и затратной по времени манипуляцией. От качества ее выполнения напрямую зависит срок службы и эффективность функционирования теплоизолирующего покрытия. Для обеспечения его максимального сцепления с поверхностью ее нужно тщательно очистить от загрязнений, выровнять, загрунтовать и так далее. Порядок действий следующий:

  • Перед началом выполнения работы убираются все элементы, которые могут помешать ее проведению, такие как кондиционеры, осветительные прожектора, вентиляционные решетки. Если имеются лепные украшения, то они аккуратно сбиваются, а место их расположения зачищается.
  • Производится визуальный осмотр поверхности с целью определения наличия на них дефектов покрытия. Обнаруженные полости и трещины замазываются, выступающие элементы срезаются и выравниваются. Перепад поверхности стены не должен превышать пятнадцати миллиметров.
  • Масляная краска значительно ухудшает качество сцепления сопрягаемых поверхностей, поэтому ее необходимо удалить. Старую штукатурку можно оставить, если она хорошо держится, но все неровности удаляются.
  • На заключительном этапе подготовки стен их выровненная поверхность покрывается грунтовкой. Грунтовку можно применять практически любую. Наносится она распылителем или малярной кистью.
Способы очистки основания под утеплитель

Для улучшения сцепляющих качеств поверхность утеплителя делается шершавой. Для этого на ней выполняются пропилы в виде бороздок с помощью лезвия ножа. С этой же целью можно использовать металлическую щетку или валик с иголками.

Удобно использовать стартовый профиль

При работе по нанесению теплоизоляционного слоя удобно использовать стартовый профиль. Он представляет собой основание в виде планки для крепления нижнего ряда листов пенопласта. Планка опоясывает здание по всему периметру и предотвращает смещение утеплителя во время отвердевания клеевого состава. Если в наличии нет оцинкованного уголка нужного размера, его можно получить, отрезав одну стенку распространенного П-образного профиля.

Монтаж стартового профиля выполняется по предварительно нанесенной с помощью строительного уровня разметке по нижней части стены. Для удобства выполнения работы можно натянуть капроновый шнур. В качестве крепежного материала используются анкеры или дюбели, стыковые соединения фиксируются уголками.

Иллюстрация применения стартового профиля

Заметим, что стартовый профиль из оцинкованного металла весьма неудобен для мышей. Если пренебречь установкой этого элемента, грызуны легко проникают внутрь утеплителя через его нижний торец, устраивают там свои гнезда и нарушают теплоизоляцию.

Наклеиваем утеплитель по правилам

Для монтажа утеплителя нужно приготовить клеевой состав. Упомянутый клей необходимо будет использовать в течение довольно ограниченного времени, чтобы он не успел засохнуть, поэтому на месте выполнения работы готовится только требуемое количество клея. Для этого в подходящую по объему емкость наливается вода, и в нее засыпается клеящая смесь. Раствор размешивается строительным миксером до полной однородности состава. Готовый к использованию клей не должен содержать комков.

Способы нанесения клеевого состава зависят от степени ровности покрытия стен.

Если стена плоская, без значительных перепадов высот, клей помещается непосредственно на листы пенопласта. Для предотвращения образования воздушных пробок состав наносится прерывистыми мазками по линии периметра утеплителя, не доходя до его края около трех сантиметров. В центральной части произвольным образом располагается несколько нашлепок. При таком способе нанесения работать становится сложнее, так как вес материала увеличивается.

Метод нанесения клея при монтаже определяется степенью неровности стены

При значительном перепаде высот на стене листы утеплителя будут плохо к ней прилегать, ухудшая теплоизоляционные качества монтируемого слоя. В этом случае клей наносится прямо на обрабатываемую поверхность. Уменьшением или увеличением толщины клеевого раствора корректируются неровности различных участков покрытия.

После нанесения клеящего состава на лист пенопласта его прикладывают к месту установки со смещением в сторону около трех сантиметров. Затем он прижимается к соседнему листу, а выступивший наружу излишек клея немедленно удаляется. Строительным уровнем контролируется правильность установки каждого элемента утеплителя.

Работа начинается с нижней части строительной конструкции с последовательным продвижением наверх. Листы утеплителя укладываются как можно плотнее, расстояние между ними не должно быть более двух миллиметров. Если зазор слишком велик, он заделывается тонкими полосками пенопласта или монтажной пеной.

Для лучшего сцепления каждый последующий ряд укладывается со смещением по отношению к предыдущему, лучше всего размещать их в шахматном порядке. Стыковые соединения следует располагать под дверными или оконными проемами, а также над ними. На углах строительных конструкций листы утеплителя соединяются при помощи вырезанных зубцов, выступающие части срезаются остро наточенным ножом.

Образцы клея для монтажа пенопласта

При выборе клея для монтажа утеплителя возникают определенные трудности: ассортимент материалов широк, а стоимость клея при большом объеме работ различается значительно. Для решения вопроса можно приобрести по одному мешку разного материала и приклеить опытные образцы одинакового размера к утепляемой конструкции. После полного застывания клея нужно медленно оторвать руками образцы от стены. Хорош тот клей, где разрыв произошел в структуре самого утеплителя. На практике выяснилось, что самым лучшим оказался один из бюджетных вариантов!

Фиксируем листы дюбелями

После полного отверждения клеевого состава, которое происходит в течение трех дней, листы пенопласта следует надежно зафиксировать дюбелями. Этот крепежный материал лучше использовать из эластичного пластика с широкой зонтичной шляпкой. Фиксация дюбелей производится с помощью гвоздей или завинчивающихся штифтов. Для предотвращения возникновения утечек тепла нужно использовать пластмассовые элементы.

Этапы закрепления листов пенопласта с помощью элементов дюбель-гриб

Фиксация листов дюбелями осуществляется во всех четырех углах листа и в точке геометрического центра. В общем случае для одного квадратного метра утеплителя требуется от шести до восьми элементов крепежных элементов. Для их установки предварительно просверливаются отверстия, превышающие длину дюбелей приблизительно на полтора сантиметра.

Затем в очищенные от пыли отверстия вкручиваются штифты. Установленные дюбели не должны возвышаться над слоем теплоизолятора на высоту более одного миллиметра, располагать их следует строго перпендикулярно поверхности пенопласта.

Монтируем элементы вспомогательной усиливающей сетки

Вспомогательные слои сетки повышают надежность конструкции. Функциональное назначение вспомогательной усиливающей сетки состоит в предотвращении возникновения трещин в уголках проемов дверей и окон. С этой целью в указанных местах монтируются элементы сетки размером 200-300 мм.

Примеры нанесения усиливающей сетки

Кроме того, для предотвращения разрушения стен снизу до высоты около двух метров прокладывается дополнительный слой защитной сетки. Способы ее укладки ничем не отличаются от установки основного армирующего слоя, то есть при монтаже материал утапливается в фиксирующем составе и плотно прижимается к основанию, на которое он наносится.

Проводим установку перфорированных уголков

Установку перфорированных уголков выполняют с целью усиления угловых элементов здания и декоративных элементов его отделки. Уголки с перфорацией с приделанными по краям кусками армирующей сетки изготавливаются из алюминия или пластика.

Монтаж уголков с сеткой

Намазанные клеевым составом уголки прижимаются металлической лопаткой к пенопласту и таким образом закрепляются. Выступившие наружу излишки клея разглаживаются с помощью шпателя. Поверхности контролируются с помощью строительного уровня. Наносим основной армирующий слой

После надежного закрепления перфорированных уголков наносится основной армирующий слой. Он выполняется посредством изготовленной из стекловолокна прочной фасадной сетки. Она практически не растягивается и великолепно сопротивляется воздействию агрессивных химических сред. Технология нанесения основного армирующего слоя заключается в следующем.

Фасадная сетка нарезается полосами, соответствующими размерам стены в высоту. На утеплитель вертикальными мазками наносится специальный раствор, который готовится точно так же, как клеевой, но отличается от него по химическим ингредиентам. Для нанесения состава хорошо подходит металлическая терка.

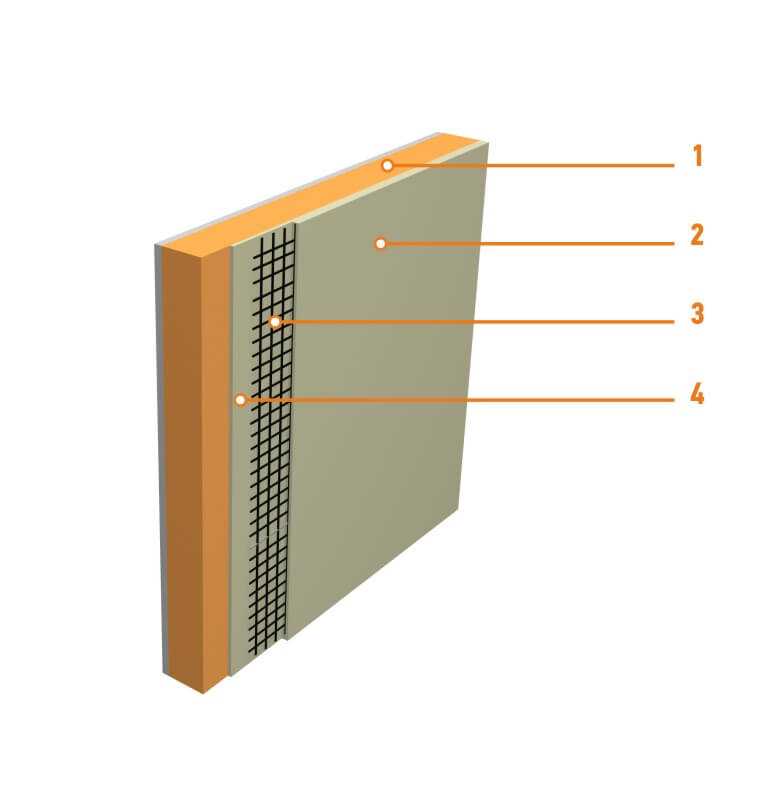

Этапы нанесения основного армирующего слоя

Основной армирующий слой утапливается в массе раствора и прижимается к поверхности стены металлическим инструментом. От центра к краям производится аккуратное разглаживание фасадной сетки, она не должна быть видна на поверхности. Не дожидаясь отверждения раствора, наносится еще один слой фасадной сетки и также полностью закрывается фиксирующим составом. На ровной поверхности предпочтительнее применять жесткую сетку для армирования, на углах и поворотах – мягкую.

На следующий день все неровности покрытия устраняются при помощи шпаклевки. Придать привлекательный внешний вид конструкции поможет ее окраска или отделка декоративной штукатуркой. Поверх утеплительного слоя можно устанавливать элементы декоративного оформления фасада.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Как установить пенопластовую обшивку: толщина, пароизоляция и обертывание?

Вы здесь: Главная / Каркас / Как установить пенопластовую обшивку: толщина, пароизоляция и обертывание?

by buildingadvisor 4 комментария

В: Я сношу дом, чтобы установить шпильки внутри и снаружи. Я кладу 1-дюймовую жесткую пенопластовую плиту снаружи. Вы предлагаете фольгированный или неламинированный пенопласт? Где и как использовать гидроизоляционные материалы при возведении внутренних стен? Я живу в зоне 5, должен ли я использовать защиту от дождя? Что вы думаете о цементной доске для сайдинга? – Рон Б.

A: Обшивка из пенопласта может помочь защитить стены от проблем с влажностью, но только если она достаточно толстая и установлена ​​правильно. Есть три основных проблемы с обшивкой пенопластом:

1) Используйте достаточно толстый слой пенопласта, чтобы свести к минимуму конденсацию на его внутренней поверхности. Внутренняя влага может попасть в стену из-за утечек воздуха или диффузии через отделку стены. Цель состоит в том, чтобы внутренняя сторона пенопластовой обшивки находилась выше точки росы внутреннего воздуха.

2) Не используйте пароизоляцию, например полиэтилен, внутри. Если полость стены по какой-либо причине промокнет, то просушить стену нужно будет в первую очередь до внутренней части. Лучше всего использовать только пароизолятор класса III, такой как окрашенный гипсокартон. Если вам нужен замедлитель испарения непрерывного действия, рассмотрите один из «умных» (и дорогих) замедлителей испарения, таких как MemBrain или Intello. Они имеют низкую проницаемость при низкой влажности (зимой) и высокую проницаемость при высокой влажности (летом или если полость стены влажная).

3) Используйте эффективный барьер для внутреннего воздуха, чтобы теплый и влажный воздух не попадал в полости стен. Это может быть герметичный гипсокартон или герметичная обшивка, такая как система Zip.

Для Зоны 5 IRC и IECC рекомендуют минимальную пенопластовую обшивку R-5 для стен 2×4 и R-7,5 для стен 2×6. Помните, что это минимальные значения – чем выше значение R пены, тем лучше, так как это создает более теплую полость стены с меньшим количеством конденсата. Эти цифры предполагают, что полость стены заполнена изоляцией из стекловолокна или целлюлозы. Минимальная толщина обшивки из пенопласта для климатических зон США указана в таблице ниже.

Внешнее пенопластовое покрытие должно быть достаточно толстым, чтобы свести к минимуму конденсацию на внутренней поверхности пенопласта. В более холодном климате требуется более толстый слой пены.

Вы можете использовать фольгированный, пенополистирол или экструдированный пенопласт. Из этих трех пенополистирол является наиболее проницаемым, позволяя немного высушить наружную часть, если полость стены когда-либо намокнет, например, из-за протечки. Экструдированный полистирол (XPS) примерно в два раза менее проницаем, чем пенополистирол, а фольгированный пенопласт полностью непроницаем.

EPS имеет рейтинг проницаемости (проницаемость) около 1 для плиты толщиной 1 дюйм, что делает его замедлителем испарения класса II, аналогичным основе из крафт-бумаги на стекловолоконных плитах. Потенциал сушки с помощью пенополистирола или XPS невелик, но это лучше, чем ничего. По этой причине я предпочитаю нелицевой пенопласт снаружи, хотя многие люди без проблем используют полиизоцианат с фольгированным покрытием.

Пенополистирол и пенополистирол являются наиболее экологически безопасным выбором, так как в них обычно используется пентан в качестве пенообразователя, который довольно безопасен для глобального потепления. XPS является худшим вариантом, поскольку в нем используются ГФУ (гидрофторуглероды), которые вносят значительный вклад в глобальное потепление. Производители XPS могли бы полностью решить эту проблему, перейдя на HFO (гидрофторолефин), но неохотно менялись из-за более высокой стоимости.

Отвечая на ваши другие вопросы, водостойкий барьер (WRB), такой как битумный войлок или домашняя пленка (Tyvek, Typar и т. д.), может располагаться с любой стороны внешней пенопластовой обшивки. Важно правильно интегрировать WRB с оконными и дверными панелями и другими настенными панелями. Расположение окон в стене определит лучшее место для облицовки. Для управляемых деталей вы хотите, чтобы домашняя пленка находилась в той же плоскости, что и ваши оконные кромки, обычно на внешней стороне обшивки из пенопласта.

Тем не менее, некоторые люди предпочитают утапливать окна, чтобы они прилегали к фанерной обшивке («внутренние» против «выходных»). Это дает некоторые скромные энергетические преимущества с точки зрения проникновения ветра, но создает множество проблем с детализацией из-за широких внешних порогов и расширений косяков. Поскольку оконный отлив — это место номер 1 для наружной протечки воды, мне нравится, чтобы здесь все было просто, поэтому я предпочитаю наружные поверхности. И входы, и выходы упрощаются за счет установки в оконных проемах фанерных коробов. С помощью outies это решает проблему прибивания оконных кромок через толстые слои мягкой пены.

Экраны от дождя всегда хорошая идея, но не необходимость с фиброцементным сайдингом, который обладает высокой влагостойкостью и отлично держит краску. Если вы устанавливали деревянный сайдинг поверх обшивки из пенопласта, я бы порекомендовал какой-нибудь экран от дождя. Если вы хотите, чтобы сайдинг и наружная краска служили максимально долго, то выбирайте дождевик. Но это увеличивает стоимость и сложность вашей настенной системы.

См. также Наружная пена в сравнении с Dense-Pack



Рубрики: Каркас Теги: Воздушное уплотнение, Изоляция

BSI-116: Пена для распыления внутри салона | Корпорация Building Science Corporation

Ранее мы рассматривали распыляемую пену для наружных работ ( BSI-048: «Внешняя распыляемая пена», апрель 2011 г. ). Напыляемая пена для наружных работ обычно используется в коммерческих целях. В большинстве жилых помещений используется внутренняя пена для распыления. Мы рассмотрим распыляемую пену для внутренних работ и сосредоточимся на жилых помещениях.

Дома являются разделителями окружающей среды — они удерживают снаружи и внутри.  В домах есть стены, крыши и фундаменты, которые должны быть соединены друг с другом ( Рисунок 1 ). Чтобы функционировать как разделители окружающей среды, стены, крыши и фундаменты должны выдерживать воду, воздух, пар и тепло. То, как они справляются с водой, воздухом, паром и теплом, зависит от используемых материалов и конструкции. Напыляемая пена уникальна тем, что способна справиться со всеми четырьмя. Тем не менее, в большинстве типичных жилых помещений не требуется, чтобы распыляемая пена справилась со всеми четырьмя задачами: управление водой в жилых помещениях (дождевая вода и грунтовые воды) обычно осуществляется внешними водорегулирующими слоями, а не распыляемой пеной. Мы собираемся рассмотреть распыляемую пену в жилых стенах, крышах и фундаментах, установленную внутри наружного слоя контроля воды.



Рис. 1:  Дома имеют стены, крыши и фундаменты, которые должны быть соединены друг с другом, обеспечивая непрерывность слоев контроля воды, воздуха, пароизоляции и теплоизоляции.



Стены

Чаще всего жилая стена представляет собой деревянный каркас с обшивкой из дерева. Обшивка на древесной основе обычно имеет водоотталкивающий слой, установленный на внешней поверхности.

Поверх этого гидроизоляционного слоя устанавливается облицовка. Между облицовкой и гидроизоляционным слоем предусмотрен воздушный зазор для отвода дождевой воды, проникающей в облицовку, и, таким образом, регулирования гидростатического давления. Изоляция полости может быть выполнена из напыляемой пены низкой плотности с открытыми порами или с закрытыми порами высокой плотности 9.0065 [1] . Оба типа пены работают в большинстве климатических условий. Пока распыляемая пена распыляется на минимальную глубину, классифицируемую как воздухонепроницаемая изоляция, пена не должна полностью заполнять полость. Конечно, необходимо соблюдать минимальные требования кода к термической стойкости.

В соответствии с Международным кодексом энергосбережения (IECC) для климатических зон 6 и выше напыляемая пена высокой плотности с закрытыми порами обеспечивает дополнительный контроль конденсации и соответствует классу ингибитора пара II при толщине более 1,5 дюймов (38 мм). Напыляемая пена низкой плотности с открытыми порами может использоваться с внутренним замедлителем испарения для контроля конденсации — типичным внутренним замедлителем испарения в таком применении является парозащитное лакокрасочное покрытие, наносимое на внутреннюю поверхность облицовки стены из гипсокартона.

Изоляция с закрытыми порами высокой плотности предпочтительна в холодном климате и соответствует требованиям норм как по контролю конденсации для воздухонепроницаемой изоляции, так и действует как предписанный нормами пароизолятор класса II, как указано в разделе R702.7 Международного жилищного кодекса (IRC) для Климатические зоны IECC 5–8 и морская зона 4. Внутренняя облицовка выполнена из гипсокартона, окрашенного акриловой латексной краской (

, рис. 2, ). Водоотталкивающий слой может представлять собой домашнюю пленку, строительную бумагу, наносимую жидкостью мембрану, полностью приклеенную синтетическую мембрану или это может быть покрытие, нанесенное производителем на деревянную обшивку. Гидроизоляционный слой в этом типе стены не должен быть пароизоляционным – он должен быть полупаропроницаемым – более 5 перм. Следует избегать внутренних пароизоляционных покрытий на гипсокартоне, таких как виниловые обои, масляные или алкидные краски. Воздушный зазор за облицовкой можно обеспечить с помощью текстурированной обертки дома, дренажного мата или полос обрешетки толщиной не менее 3/16 дюйма.
Прокладочный материал для подоконников представляет собой эффективную полосу обшивки.

Рис. 2: Обычная стена жилого дома с напыляемой полиуретановой пеной (SPF).

Гибридные стены могут быть построены с использованием напыляемой полиуретановой пены в сочетании с другими изоляторами полостей, такими как стекловолокно и целлюлоза. Рисунок 3  представляет собой вариант  Рисунок 2  , в котором пенополиуретан высокой плотности с закрытыми порами напыляется на внутреннюю поверхность деревянной обшивки. Толщина или термическое сопротивление напыляемой пены определяется Международным жилищным кодексом (IRC) в зависимости от климатической зоны и толщины стенового каркаса (

Таблица 1 ). Обратите внимание, что мы были здесь и ранее ( BSI-100: «Гибридные сборки», октябрь 2017 г., ).

Рис. 3:  Стены-гибриды могут быть построены с использованием напыляемого пенополиуретана в сочетании с другими изоляторами полостей, такими как стекловолокно и целлюлоза.

Напыляемый пенополиуретан также можно наносить на внутреннюю поверхность жестких пенопластовых наружных оболочек, таких как изоцианураты с фольгированным покрытием и экструдированный полистирол (XPS). В этих сборках гидроизоляционный слой обычно представляет собой проклеенные стыки внешней жесткой изоляции. Изоляция полости может быть выполнена из напыляемой пены с открытыми порами низкой плотности или с закрытыми порами высокой плотности (9).0045 Рисунок 4

). Там, где используется напыляемая пена низкой плотности с открытыми порами, толщина или тепловое сопротивление внешней обшивки из жесткого пенопласта определяется Международными нормами жилищного строительства (IRC) в зависимости от климатической зоны и толщины стенового каркаса ( Таблица 1 ).

Рис. 4: Распыляемый пенополиуретан также можно наносить на внутреннюю поверхность жестких пенопластовых наружных оболочек, таких как изоцианураты с фольгированным покрытием и экструдированный полистирол (XPS). В этих сборках гидроизоляционный слой обычно представляет собой проклеенные стыки внешней жесткой изоляции. Изоляция полости может быть выполнена из напыляемой пены с открытыми порами низкой плотности или с закрытыми порами высокой плотности.

Изоляция для контроля конденсации *

Таблица 1 * Адаптировано из таблицы R 702.1 2018 Международный жилой код

крыши. деревянный каркас, обычно с использованием ферм. Это может быть как невентилируемый кондиционированный чердак, так и вентилируемый некондиционированный чердак. Невентилируемые кондиционированные чердаки распространены в теплом климате, где строительство подвала не распространено. Отсутствие подвалов обычно приводит к тому, что механические системы и воздуховоды располагаются в чердачных помещениях. Размещение механических систем и воздуховодов в вентилируемых некондиционируемых чердачных помещениях приводит к большим тепловым потерям, а в жарком влажном и смешанном влажном климате приводит к значительным проблемам с конденсацией.

Вентилируемые некондиционированные чердаки распространены в холодном климате, где типична подвальная конструкция. Механические системы и воздуховоды в холодном климате обычно располагаются в подвалах и внутренних перекрытиях, а не на чердаках, что позволяет избежать связанных с этим больших тепловых штрафов.

Невентилируемые кондиционированные чердаки могут быть построены путем установки распыляемой пены низкой плотности с открытыми порами или высокой плотности с закрытыми порами непосредственно на нижнюю часть настила крыши ( рис. 5 ). Оба типа пены работают в большинстве климатических условий. В климатических зонах 5 по стандарту IECC и выше следует использовать только напыляемую пену высокой плотности с закрытыми порами. Причина в том, что трудно и нецелесообразно наносить эффективный пароизоляционный слой на поверхность распыляемой пены с открытыми порами низкой плотности. Лакокрасочные покрытия, замедляющие испарение, имели ограниченный успех. Обратите внимание на слова «ограниченный успех».

Рисунок 5: Невентилируемые кондиционированные чердаки могут быть построены путем установки распыляемой пены низкой плотности с открытыми ячейками или высокой плотности с закрытыми ячейками непосредственно на нижнюю часть настила крыши.

Гибридные чердаки могут быть построены в климатических зонах 5 и выше по стандарту IECC с использованием комбинации напыляемой пены с закрытыми порами высокой плотности и напыляемой пены с открытыми порами низкой плотности ( рис. 6 ). Толщина или термическое сопротивление напыляемой пены высокой плотности с закрытыми порами определяется Международным жилищным кодексом (IRC) в зависимости от климатической зоны ( Таблица 2 ). Еще одним вариантом является замена напыляемой пены низкой плотности с открытыми порами на изоляцию из стекловолокна или целлюлозы ( рис. 7 ). Опять же, толщина или тепловое сопротивление напыляемой пены с закрытыми порами высокой плотности определяется Международным кодексом жилищного строительства (IRC) в зависимости от климатической зоны ( Таблица 2 ).

Рисунок 6: Гибридные чердаки могут быть построены с использованием комбинации напыляемой пены с закрытыми порами высокой плотности и напыляемой пены с открытыми порами низкой плотности.

Рис. 7:  Еще один вариант гибридных чердаков — это замена напыляемой пены низкой плотности с открытыми порами на изоляцию из стекловолокна или целлюлозы.

Изоляция для предотвращения образования конденсата*

Таблица 2 Ключом к эксплуатационным характеристикам вентилируемых некондиционируемых чердаков является непрерывность вентиляционного слоя, расположенного в плоскости потолка. Герметичность в потолочной плоскости сложно обеспечить с помощью типовых герметиков. Напыляемая пена используется для герметизации потолочной плоскости ( Рисунок 8 ). Крайне важно обеспечить герметизацию по периметру, чтобы предотвратить смыв воздухопроницаемой изоляции ветром. Распыляемая пена создает герметичную «ванну», которая затем заполняется воздухопроницаемой изоляцией, такой как стекловолокно или целлюлоза. Как правило, для этого применения используется напыляемая пена высокой плотности с закрытыми порами.



Рисунок 8: Вентилируемые некондиционированные чердаки обычно сооружаются с использованием распыляемой пены в сочетании с изоляцией из стекловолокна или целлюлозы. Ключом к эксплуатационным характеристикам вентилируемых некондиционируемых чердаков является непрерывность вентиляционного слоя, расположенного в плоскости потолка.

При строительстве крыш с малым уклоном используются те же подходы, что и для невентилируемых кондиционируемых чердаков. В большинстве конструкций крыш с малым уклоном, использующих напыляемую пену, используется гибридный подход, при котором используется комбинация напыляемой пены с закрытыми порами высокой плотности с изоляцией из стекловолокна или целлюлозы (, рис. 9, ). Опять же, толщина или термическое сопротивление напыляемой пены высокой плотности с закрытыми порами определяется Международным жилищным кодексом (IRC) в зависимости от климатической зоны ( Таблица 2 ).


Рисунок 9:  В большинстве конструкций крыш с малым уклоном с использованием напыляемой пены используется гибридный подход, при котором используется комбинация напыляемой пены с закрытыми порами высокой плотности с изоляцией из стекловолокна или целлюлозы.

Везде, где сооружаются невентилируемые кондиционированные чердаки, необходимы средства удаления влаги с чердака. Важна «кондиционированная» часть невентилируемых кондиционированных чердаков. Одним из лучших способов удаления влаги из чердачного помещения является обеспечение воздухообмена [2] . В этом подходе воздух выбрасывается с вершины чердака с помощью вытяжного вентилятора, выходящего наружу. Это создает небольшое отрицательное давление воздуха на чердаке, и воздух забирается из дома внизу. Для создания «сбалансированной» вентиляции в птичнике приточный воздух подается снаружи на обратную сторону вентиляционной установки ( рис. 10 ). Количество подаваемого и удаляемого воздуха должно быть одинаковым — отсюда и термин приточно-вытяжная вентиляция. Количество этого воздушного потока должно основываться на Международном жилищном кодексе – 2018.  Во избежание чрезмерной или недостаточной вентиляции на входе наружного воздуха в систему устанавливается моторизованная заслонка. Работа заслонки с электроприводом связана или связана с работой вытяжного вентилятора чердака – вытяжной вентилятор чердака работает только тогда, когда открыта заслонка с электроприводом и работает вентилятор системы HVAC.

Рисунок 10:  Лучший способ удаления влаги из чердачного помещения – обеспечить воздухообмен. Воздух выбрасывается из верхней части чердака с помощью вытяжного вентилятора, выведенного наружу.



Фундаменты

Фундаменты подвала лучше всего изолированы изнутри, что позволяет избежать проблем с насекомыми, такими как муравьи и термиты, проблем с защитой внешней изоляции в процессе строительства и защитой внешней изоляции выше уровня земли в течение срока службы здания.

Изоляцию из напыляемой пены можно наносить непосредственно на внутреннюю поверхность бетонных стен фундамента ( Рисунок 11 ). В климатических зонах IECC 5 и выше рекомендуется распыляемая пена высокой плотности с закрытыми порами. Гибридный подход также можно использовать в сочетании с изоляцией из стекловолокна или целлюлозы (, рис. 12, ).

Рис. 12:  Гибридный подход для фундаментов подвала также можно использовать в сочетании с изоляцией из стекловолокна или целлюлозы.

Существует два распространенных подхода к основанию подполья: либо подполье «вентилируемое», «некондиционированное» и соединенное с «внешним» …, либо… подполье «не вентилируемое», «кондиционированное» и соединенное «внутри» . Из двух подходов наиболее энергоэффективным является невентилируемый кондиционированный подход. Однако не все участки совместимы с невентилируемыми кондиционированными пространствами для обхода, такими как участки с высоким уровнем грунтовых вод, болота и опасные наводнения.

Вентилируемые подполья должны препятствовать проникновению воздуха и паров в каркас пола подполья. Во всех климатических зонах IECC следует использовать только пенополиуретан высокой плотности с закрытыми порами (, рис. 13, и , рис. 14, ). Необходимо установить защитную плиту, такую ​​как фиброцемент, чтобы предотвратить попадание животных в сборку пола.

Кондиционированные подвальные помещения должны быть устроены как «мини» подвалы и полностью соединены с домом ( Рисунок 15a и Рисунок 15b ). Ранее мы рассмотрели, как кондиционировать пространства для обхода ( BSI-115: «Пространства для обхода — вход или выход», март 2020 г., ).

Рис. 13: Вентилируемые подполья должны не допускать проникновения воздуха и пара в каркас пола подполья. Во всех климатических зонах IECC следует использовать только напыляемый пенополиуретан высокой плотности с закрытыми порами.


Рис. 14:  Необходимо установить защитную плиту, такую ​​как фиброцемент, чтобы предотвратить попадание животных в пол в сборе.

Рисунок 15a:  Кондиционированные подвальные помещения должны быть устроены как «мини-подвалы» и полностью соединены с домом.

Рис. 15b: Кондиционированное пространство для обхода с промежутками для контроля термитов для регионов с высоким риском заражения термитами.

До сих пор довольно просто…. но есть несколько 800-фунтовых горилл. Огонь — одна из таких горилл. Некоторые напыляемые пенополиуретаны горят, а некоторые нет. Да, есть несколько напыляемых пенополиуретанов, которые не горят. Вы правильно это прочитали. Но большинство из них требуют какой-либо формы противопожарной защиты. Вы были предупреждены. Потенциал истощения озонового слоя вспенивающего агента и потенциал глобального потепления парниковых газов — две другие гориллы. Некоторые напыляемые пенополиуретаны обладают очень низким потенциалом разрушения озонового слоя и потенциалом глобального потепления парниковых газов…. некоторые нет. Вы были проинформированы. Что касается воплощенного углерода и учета углерода… еще пара горилл… я считаю, что если бы мы использовали те же подходы для расчета наших налогов, IRS позаботилась бы о том, чтобы мы оказались в тюрьме… вы можете получить практически любой ответ, какой захотите. . В настоящее время я сосредотачиваюсь на энергоэффективности… что-то, что я могу разумно измерить. Трудно заставить всех горилл хорошо себя вести и танцевать в цирке.



[1] Напыляемый пенополиуретан высокой плотности с закрытыми порами обычно составляет 2 фунта/фут 3 , тогда как напыляемый пенополиуретан низкой плотности с открытыми порами составляет 0,5 фунта/фут 3 . Пена высокой плотности 3 плотностью 2 фунта/фут также называется наносимой распылением пеной с закрытыми порами, а пена низкой плотности 0,5 фунта/фут3 также называется пеной с открытыми порами. Обозначение «ячейка» относится к пароизоляции.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
