Какие плиты перекрытия нужны для строительства двухэтажного дома: Какие плиты перекрытия выбрать для строительства двухэтажного дома — Строительство

Какие плиты перекрытия выбрать для строительства двухэтажного дома — Строительство

Несущая горизонтальная конструкция, устроенная между этажами, это и есть плиты перекрытия. Они выполняют самую важную функцию, выдерживая нагрузку расположенных над ними  конструкций.

При строительстве двухэтажного здания, выбирая плиты перекрытия, в первую очередь  специалисты останавливаемся на железобетонных перекрытиях. Они бывают либо пустотные, либо ребристые, либо монолитные.

Пустотные перекрытия используются для перекрытий между этажами домов из кирпича или бетона, так как наличие в них пустотных полостей обеспечивает хорошую звуко — и теплоизоляцию. Кроме того, они удобны для прокладки электрического кабеля или сигнализации, а также других коммуникаций.  Важно, что за счет пустот плита ставится легче, что уменьшает общую нагрузку дома на фундамент. В конструкции таких плит применяется напряженная арматура, что в конечном итоге повышает качество эксплуатации пустотной плиты.

Ребристые перекрытия используют в основном для строительства складов, гаражей, ангаров, то есть для таких помещений, в которых не предусмотрено отопление.

Монолитные – это плиты сплошной арматуры.

Если вы возводите дом из пеноблоков, то вам необходимы монолитные перекрытия из газобетона. Они пожаробезопасны, долговечны, отличаются разнообразием и простотой.

Второй несложный вид перекрытия в таких домах – это перекрытия из деревянных балок – их легко устанавливать, так как они не очень тяжелые, и стоимость работ приемлема для любого кошелька. Но следует помнить, что такие перекрытия пожароопасны, а также поддаются воздействию грибка и плесени. Поэтому при укладе их следует обрабатывать антисептиками.

Строительство постоянно усовершенствуется.

Рождаются новые идеи и новые высокотехнологичные стройматериалы.

Если говорить о самых новых технологиях, то это часторебристые перекрытия. Так называются они потому, что заливающийся между балками бетон создает некую ребристость. Кроме бетона, как заливку можно использовать керамзит, керамику, пенополистирол.

Плиты перекрытия: размеры, виды, назначение, монтаж

Перекрытия, изготавливаемые из армированного бетона, не только надёжны и долго служат, но и не разрушаются при воздействии открытого огня. Во всяком случае, пока стоят стены, такой потолок при пожаре на голову точно не рухнет. Это его главное преимущество перед деревянными балками, а потому плитные перекрытия широко применяются не только в промышленном строительстве, но и в гражданском – в том числе в частных домах, возводимых из кирпича и бетона.

Какими бывают плиты перекрытия: размеры, конструктивные разновидности, назначение? Предлагаем обсудить эту тему и ознакомиться с процессом монтажа сборного перекрытия.

Различия бетонных перекрытий

На волнах критики строители пытались вернуться к царствующему до этого монолитному способу, когда все конструкции заливаются по опалубке, собранной прямо на объекте. Но если учесть тяжёлые климатические условия большинства областей страны, когда на прогрев бетона для его нормального затвердевания при минусовых температурах тратились огромные деньги, каркасный метод так и не потерял своей актуальности. А особенно – сборные железобетонные перекрытия.

Это не значит, что монолит перестали использовать. Лучше всего этот метод работает, когда здания имеют сложную конфигурацию в плане, им необходимо обеспечить максимальную пространственную жёсткость или сопротивляемость динамическим нагрузкам. Но всё это редко относится к жилым многоэтажкам, и уж тем более – к частным домам.

Для многопустотных плит, которые используются в жилищном строительстве наиболее активно, имеется отдельный стандарт 9561, впервые введённый в 2016 году. В нём прописаны: технические условия для изготовления плиты ПК, размеры таких конструкций, методы контроля на производстве, а так же правила их хранения и перевозки.

Важно! Пустотные перекрытия – довольно хрупкие изделия, и к их штабелированию – как складскому, так и при транспортировке, предъявляются особые требования.

1. Во-первых, они должны всегда лежать в проектном положении – только горизонтально и не более, чем пять штук в высоту.
2. Во-вторых, амортизирующие прокладки должны устанавливаться только под монтажными петлями и строго по одной вертикальной линии.

Конструктив и параметры плит

Плитой перекрытия называется плоский (как минимум одна поверхность) элемент, укладываемый горизонтально для разделения этажей, и несущий определённые нагрузки. Номинальные размеры плит соответствуют пролёту между координационными осями здания, но фактически параметры отличаются. Разницу составляют технологические зазоры, необходимые для производства монтажа.

Смотрим, какие виды плит применяются в жилищном строительстве:

Сплошные

Такое изделие представляет собой плоскую плиту с постоянным сечением. Его нижняя поверхность уже готова под покраску, а на верхней очень удобно обустраивать пол. Толщина плиты перекрытия в этом случае имеет всего 2 варианта: 120 мм (марка 1П) и 160 мм (марка 2П). Могут опираться не только по двум сторонам, но и по всему контуру.

Многопустотные

Пустотные плиты придуманы для того, чтобы уменьшить вес конструкций и при этом снизить их звукопроницаемость. Если в старом стандарте был предусмотрен только один вариант толщины (220 мм) и два варианта диаметра отверстий (159 и 140 мм), то в новом документе список типоразмеров сильно расширился.

Итак, плита перекрытия пустотная: размеры (толщина/диаметр пустот в мм):

1. 1ПК: 220/159 – опираются на 2, 3 или 4 стороны;
2. 2ПК: 220/140 – так же три варианта опирания;
3. 3ПК: 220/127 – варианты опирания те же;
4. 4ПК: 260/159 – опираются только по двум сторонам;
5. 5ПК: 260/180 – опора на 2 стороны;
6. 6ПК: 300/203 – тоже с двухсторонней опорой;
7. 7ПК: 160/114 – 2 опоры;
8. ПГ: 260 мм, пустоты грушевидные;

Ширина плит 1ПК-4ПК варьируется от 1000 до 3600 мм, длина – от 2400 до 7500 мм. У 5ПК и ПГ типоразмеров три: 1000*6000 мм; 1200*9000 мм; и 1500*12000 мм. 6ПК бывают только 6-метровой длины. 7ПК имеют 4 варианта ширины в пределах 1000-1800 мм, длина варьируется от 3600 до 6300 с интервалами в 300 мм.

На заметку! У плит, предназначенных для опирания на две или три стороны, за длину принимается то ребро, которое не опирается на стены или полки ригелей.

Для изделий, опирающихся по всему контуру, длиной будет являться меньшая сторона в плане.

Плиты ПБ толщиной 220 мм изготовляются на стендах, с применением метода непрерывного формования. Форма и размеры пустот на них могут устанавливаться техническими условиями.

Ребристые

Плиты, имеющие рёбра жёсткости и толщину 300 мм, могут выдерживать гораздо большие нагрузки, чем сплошные или пустотные, для чего их внутренняя арматура подвергается предварительному напряжению. Поэтому их применяют не в жилищном строительстве, а при возведении общественных или производственных зданий, проектируемых по каркасным технологиям. Стандарт у этих изделий свой – 21506, последние изменения в него были внесены в 2018 году, хотя первое издание датируется 1987 годом.

Размерный ряд этих плит не столь внушителен, как в случае с многопустотными. Существует всего три типоразмера:

• П1 – 5650*2985 мм;
• П2 – 5650*1485 мм;
• П3 – 5650*935 мм.

Вес зависит не только от размера, но и от вида применяемого бетона и его плотности. К примеру, плита 3-х метровой ширины из бетона плотности 2500 кг/м3 будет весить 3,85 тн, а если плотность бетона 2000 кг/м3 – то вес окажется почти на 800 кг меньше – 3,08 тн.

По указанному выше ГОСТу изготавливаются только плиты толщиной 300 мм. Техусловия на изготовление плит с толщиной 400 мм, используемых исключительно в строительстве промышленных зданий, изложены в другом документе (27215). Все прочие типоразмеры изготавливаются либо по сериям, либо по проектам конкретных объектов.

Примечание! В отличие от пустотных плит, которые бывают только сборными, сплошные и ребристые плиты могут быть выполнены и в монолите.

Что нужно учесть при выборе плиты перекрытия, дополнительно в видео:

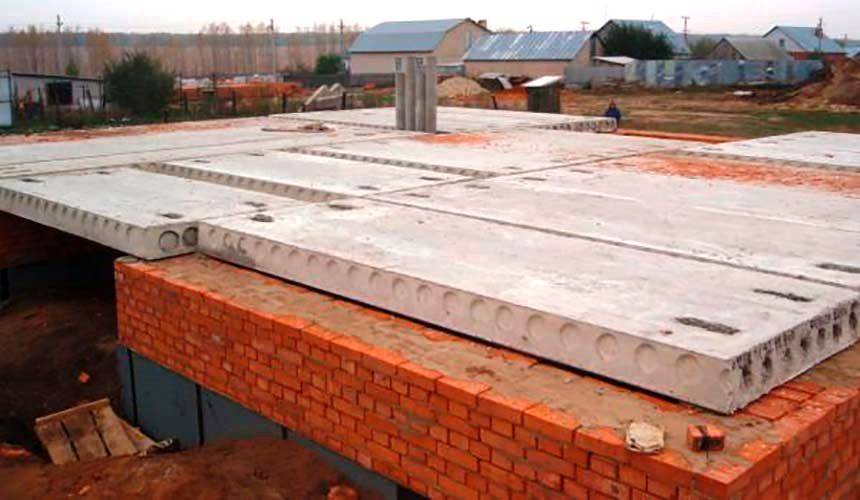

Монтаж пустотных плит

Так как пустотные плиты являются универсальным вариантом, использующимся как в многоэтажном, так и частном строительстве, именно об их сборке и пойдёт речь. Монтаж плит перекрытия должен выполняться в соответствии с требованиями технологической карты (ТТК).

Как организовать процесс

К установке плит можно приступать после того, как стены выведены на необходимую высоту. Если при их возведении использовался кладочный материал с низкими прочностными характеристиками (например, пустотный кирпич или газобетон), в качестве несущей опоры под перекрытия выкладывается армопояс из полнотелого керамического кирпича или заливается монолит из тяжёлого бетона.

Обратите внимание: В случае с монолитом, на момент начала монтажных работ, армопояс должен набрать минимум 75% прочности. При уличной температуре +20 градусов бетон достигает безопасной прочности на сжатие уже на 7-е сутки. Быстрее (на третьи сутки) можно начинать работу, только если пояс заливался по несъёмной опалубке, или на улице стабильно была температура +30.

Если плиты достаточно долго хранились на стройплощадке, они могут быть загрязнены, а зимой на них образуется наледь. Всё это перед монтажом необходимо тщательно очистить. Плита устанавливается на постель из цементного раствора марки М100, который замешивается непосредственно перед монтажом.

Для удобства распределения смеси по опорной поверхности стены, на подмости устанавливается кювета для раствора, лопата на длинной ручке и ящик с прочими необходимыми инструментами.

Производство основных работ

Плита, зацепленная четырёхветвевым стропом, поднимается автокраном или другой подъёмной техникой. Чтобы нивелировать её положение наверху, рабочему сначала требуется встать на стремянку, а после того как уложена первая плита, он может находиться непосредственно на ней.

• За подготовку груза и его перемещение отвечает такелажник. Рабочий с такими обязанностями обычно есть в любой профессиональной строительной бригаде. Именно он сигнализирует крановщику подавать строп, цепляет к монтажным петлям крюки.

• Прежде, чем перемещать плиту на необходимую высоту, крановщик сначала должен натянуть стропы и слегка приподнять груз. И только убедившись в надёжности крепления, им принимается команда на подъём и плита укладывается на определённое для неё место.

• Оно заранее подготавливается двумя монтажниками, которые заблаговременно наносят раствор между двумя Г-образными шаблонами, установленными вдоль обреза стены. Делается это для того, чтобы на незаполненных раствором краях осталось место для выдавленного тяжестью плит раствора.

Примечание! Использование шаблона позволяет точно дозировать раствор и обеспечить шву одинаковую толщину.

Плита укладывается на место, но не всегда получается сделать это с ювелирной точностью. Чаще всего её положение приходится корректировать с помощью лома. Добившись желаемого и проверив уровнем, что горизонталь выставлена точно. Затем стропы снимают и переходят к подготовке места под следующую плиту.

В некоторых случаях, входы в отверстия плит закрываются на заводе. Если нет, то во избежание попадания внутрь воды, пустоты заделываются строителями после монтажа тем же раствором, что и укладывался по стенам. А чтобы бетона не уходило слишком много, в отверстия предварительно вставляют, к примеру, по куску утеплителя, как показано на фото.

Кроме входов в горизонтальные пустоты, необходимо заделать и технологические отверстия вокруг монтажных петель, и стыки между плитами.

Если пролет между стенами не кратен ширине плит и невозможно обойтись добором, образовавшиеся между плитами пространства заделываются жидким бетоном. Снизу к ним прижимают опорками кусок фанеры, устанавливают стержневой каркас, как показано на примере снизу, и заливают бетон. После этого поверх плит делается общая стяжка.

Примечание! Если для монтажа были использованы плиты, длина которых превышает размеры здания в осях, или из-за архитектурных сложностей фасада, плиты приходится подрезать с помощью бетонорежущей машины.

Дело трудоёмкое, но иногда без него не обойтись – в любом случае, это легче, чем монтировать фигурную опалубку и заливать всё перекрытие монолитным способом.

Еще о монтаже плит перекрытия в видео:

Завершающий этап

В официальном строительстве, по окончании работ по монтажу любого перекрытия или покрытия оформляется акт скрытых работ. Приёмка готовой конструкции осуществляется не просто после окончания монтажа и зачеканки отверстий, а только когда все растворы наберут проектную прочность.

Правильность положения плит должна подтверждаться данными геодезической проверки, а все нюансы, связанные с расположением плит и монолитных участков наносятся на исполнительную схему.

Вместе с исполнительной схемой подрядчик предоставляет паспорта на железобетонные изделия, журналы производства скрытых работ и акты их освидетельствования, а так же рабочие чертежи с согласованными изменениями, по которым фактически были произведены работы.

К числу скрытых работ в первую очередь относятся сварочные. По сварным соединениям делается лабораторный анализ и даются заключения, которые вместе с копиями дипломов и личным клеймом сварщиков прилагаются к исполнительной документации.

Как выбрать полистиролбетонные блоки для строительства

Уникальные характеристики полистиролбетона позволяют применять его при возведении всех узлов и элементов зданий от фундамента до кровли, что особенно актуально для индивидуального строительства, ведь особенность жилищного рынка в Свердловской области – ярко выраженная потребность в загородных домах и коттеджах, в земельных участках под личное строительство.

Исключительные свойства полистиролбетона

В процессе выбора материалов для возведения стен собственного дома, коттеджа или дачи, каждый человек так или иначе вынужден сравнивать характеристики и свойства давно укоренившихся материалов, таких как дерево и кирпич, а также свойства и особенности материалов из группы лёгких бетонов, центральную позицию в которой занимает в настоящее время полистиролбетон.

Исключительной особенностью полистиролбетона является возможность воздействия на его характеристики с помощью перемены объёмной массы бетона. В отличие от других материалов этой же группы, к примеру, бетонов с минеральными наполнителями, возможно изготовление полистиролбетона плотностью менее 250 кг/м3 и, соответственно, с более высокими теплоизоляционными характеристиками. По коэффициенту теплопроводности блокам из полистиролбетона проигрывают не только соседи по классификатору, но и традиционный строительный кирпич, и даже древесина!

Показатель морозостойкости полистиролбетона марки Д500 на 40% выше, чем у других материалов с этим же показателем объёмного веса. Следует выделить также такие параметры полистиролбетонных блоков, как огнестойкость, паропроницаемость и экологичность (отсутствие вредных выделений).

Выбор полистиролбетонных блоков

Как правильно выбрать блок для строительства

Полистиролбетон масштабно применяется не только в качестве конструкционного материала (вентиляционные, перегородочные и стеновые блоки, плиты перекрытия и покрытия, перемычки), но и как отменный термоизолятор для полов, стен и кровли.

Как было отмечено выше, плотность материала может изменяться в результате изменения соотношений его основных компонентов. Так, марка с низкой объёмной массой (Д300) используется в качестве теплоизоляции, более прочная марка Д400 – как самонесущая при возведении зданий до двух этажей с деревянным перекрытием, а марки с наиболее высоким объёмным весом (Д500 и Д600) – используются как несущие под плиты перекрытия до трёх этажей включительно.

Основные марки и размеры выпускаемых ООО «Пластблок» полистиролбетонных блоков представлены на рис. 1.

Нормативные показатели теплопроводности в сухом состоянии составляют 0,085, 0,105 и 0,125 Вт/м*°С для блоков марок Д300, Д400 и Д500 соответственно, то есть в среднем в 4 раза ниже аналогичного показателя у кирпича, в 1,3 раза ниже, чем у древесины и превосходит газобетон более, чем в 5 раз. Иными словами, в климатических условиях Урала и Сибири при возведении двухэтажного дома с деревянными перекрытиями из блоков Д-400, либо дома в 2-3 этажа с бетонными плитами перекрытия из блоков Д500-Д600 отсутствует необходимость дополнительного утепления стен.

Однако при выборе полистиролбетонного блока необходимо учитывать следующий момент. Причиной возникновения многих проблем в процессе эксплуатации здания или сооружения может послужить недобросовестность изготовителя. При уменьшении процентного содержания пористого заполнителя (вспененного полистирола) и увеличении количества цемента в составе полистиролбетона основные свойства материала будет формировать уже более тяжёлый бетон, что приведёт к повышению прочности (и массы) блока и существенному снижению показателя теплопроводности. Применение же нестабильного полистирола неминуемо приводит к снижению адгезии, смещению вспененных гранул и серьёзному понижению прочности стенового блока. Об этом нужно помнить при покупке материала.

Бетонные или цементные работы Заливка или отделка бетонных плит перекрытий

Фразеология:

БЕТОННЫЕ ИЛИ ЦЕМЕНТНЫЕ РАБОТЫ — заливка или отделка бетонных плит перекрытий, заливаемых на месте и на земле, и фундаментов из бетонных плит для зданий, кроме бетонных зданий или зданий из конструкционной стали многоэтажной конструкции, включая изготовление или распалубку формы — сотрудники, чья обычная почасовая оплата равна или превышает 25 долларов США в час

Присвоение этой классификации подлежит проверке во время окончательной проверки, что обычная почасовая оплата работника равна или превышает 25 долларов США.00 в час. Заработная плата работника, почасовая оплата которого не равна или не превышает 25,00 долларов в час, классифицируется как 5201(2), Бетонные или цементные работы.

Сноска:

Данная классификация применяется к заливке или отделке бетонных фундаментов, фундаментов и плит жилых зданий высотой не более трех этажей. Эта классификация также применяется к заливке или отделке фундаментов из бетонных плит с интегрированными фундаментами или без них для одно- или двухэтажных коммерческих зданий с деревянным каркасом или кирпичной кладкой и одноэтажных коммерческих зданий из конструкционной стали.Эта классификация включает случайную установку арматурной стали работодателем, занимающимся заливкой или отделкой бетонных плоских конструкций.

Эта классификация также применяется к установке и снятию опалубки на стройплощадке, независимо от того, выполняется ли она работодателем, занимающимся заливкой или отделкой бетона, или отдельным работодателем.

Эта классификация также применяется к заливке или отделке полов из легкого ячеистого бетона внутри зданий.

Заливка или отделка бетонных плит перекрытий, фундаментов, подпорных стен, подвальных стен и/или фундаментов в связи со строительством монолитных бетонных зданий, жилых зданий высотой более трех этажей, каменных коммерческих зданий высотой более двух этажей, и многоэтажные здания из конструкционной стали должны быть отдельно классифицированы как 5213, Бетонные конструкции — NOC

Толщина бетонной плиты для 1, 2, 3, 4 и 5 этажного дома

Толщина бетонной плиты для 1, 2, 3, 4 и 5-этажного здания, Привет, ребята, в этой статье мы знаем о толщине бетонной плиты перекрытия для 1 этажа/G+0/одноэтажного/цокольного этажа здания | толщина перекрытия для 2-х этажного/Г+1/двухэтажного здания | толщина перекрытия для 3-х этажного/Г+2/трехэтажного здания | толщина перекрытия для 4-х этажного/Г+3/четырехэтажного здания | толщина перекрытия для 5-этажного/Г+4/пятиэтажного здания | толщина перекрытия для 6-этажного/Г+5/шестиэтажного здания | толщина перекрытия для малоэтажного/многоэтажного/многоквартирного дома.

Малоэтажное здание состоит из 1-этажного, 2-этажного, 3-этажного, 4-этажного и 5-этажного здания. Высотное здание включает в себя многоэтажные здания, такие как 10-этажный, 20-этажный и многоквартирный.

Толщина бетонной плиты перекрытия не зависит от высоты / высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требует надлежащего проектирования, какой материал следует использовать.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Определите толщину плиты для 1/ 2/ 3/ 4/ 5-этажного здания, конструкция бетонного пола, сначала вы должны выяснить общую нагрузку, какая бетонная плита вам нужна, это сосредоточенная нагрузка или распределенная нагрузка по всей поверхности. плиты, существуют другие правила определения толщины плиты для конструкции малоэтажного здания.

Бетонная плита строительной конструкции нуждается в надлежащем дизайне, марке стали, марке бетона следует использовать для заливки бетона для изготовления плиты пола. Если вы путаете с действующей нагрузкой, это легкая, средняя или тяжелая, лучше воспользуйтесь помощью инженера-архитектора для расчета и проектирования плиты перекрытия в соответствии с нагрузкой и пролетом плиты перекрытия.

Вы знаете, что толщина бетонной плиты перекрытия зависит от нагрузки, действующей на нее и ее пролета, сосредоточена ли она или распределена по всей плите, типа строительной конструкции.

В соответствии с условиями нагрузки на бетонную плиту перекрытия и их пролетом можно выбрать толщину плиты перекрытия как правильную конструкцию, но в этой статье используются некоторые основные практические правила, положения и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000. узнать минимальную и стандартную толщину бетонной плиты для коммерческого строительства.

Толщина бетонной плиты для 1-, 2-, 3-, 4- и 5-этажного здания зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется надлежащий расчет, какой материал следует использовать, материал для бетонирования, сталь и другие материалы сопротивляются экологический фактор, нужна хорошая и прочная плита перекрытия.

Толщина бетонной плиты для 1, 2, 3, 4 и 5-этажного здания: — Толщина бетонной плиты перекрытия не зависит от высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, необходимости правильный дизайн, какой материал должен быть использован. используя некоторые основные эмпирические правила, положения и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола, толщины бетонной плиты для 1 этажа (G + 0) / 2 этажа (G + 1) / 3 этажа (G + 2) )/ 4-этажное (G+3)/ 5-этажное (G+4)/ 6-этажное (G+5)/ малоэтажное здание сохраняется от 4 дюймов до 6 дюймов (от 100 мм до 150 мм), минимальная толщина должна составлять 4 дюйма ( 100 мм), максимальная толщина должна быть 6 дюймов (150 мм), и в коде IS не должна быть указана номинальная или стандартная толщина, но я рекомендовал использовать номинальную или стандартную толщину бетонной плиты перекрытия толщиной 5 дюймов (125 мм) для 1 этажа ( Г+0)/ 2-х этажное (Г+1)/ 3-х этажное (Г+2)/ 4-х этажное (Г+3)/ 5-ти этажное (Г+4)/ 6-ти этажное (Г+5)/ малоэтажное здание, обеспечивающее минимальная марка бетона от M10 до M15 и сетчатый стержень, встроенный в бетон, на глубину 2 дюйма от верхней части плиты перекрытия.

Толщина бетонной плиты для многоквартирного дома/многоэтажного дома: – Толщина бетонной плиты перекрытия не зависит от высоты/высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее и пролета, требуется надлежащий расчет, тип следует использовать материал. используя некоторые основные эмпирические правила, положения и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола толщина бетонной плиты для многоэтажного дома
сохраняется от 6 дюймов до 8 дюймов (от 150 мм до 200 мм), принимая минимальную толщину должна быть 6 дюймов (150 мм), максимальная толщина должна быть 8 дюймов (200 мм), и в коде IS не должна быть указана номинальная или стандартная толщина, но я рекомендую использовать номинальную или стандартную толщину бетонной плиты перекрытия 6 дюймов (150 мм) толстый для квартир / высотных зданий, обеспечивающий минимальную марку бетона от M10 до M15 и сетчатый стержень, встроенный в бетон, на глубине 2 дюйма от верхней части плиты пола.

Толщина бетонной плиты для здания гостиницы: — Толщина бетонной плиты перекрытия не зависит от высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется надлежащий дизайн, какой материал должен быть использовал. используя некоторые основные практические правила, положения и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола толщина бетонной плиты для здания гостиницы составляет от 6 дюймов до 8 дюймов (от 150 мм до 200 мм), при этом минимальная толщина должна быть 6 дюймов. (150 мм), максимальная толщина должна быть 8 дюймов (200 мм), и в коде IS не должна быть указана номинальная или стандартная толщина, но я рекомендовал использовать номинальную или стандартную толщину бетонной плиты перекрытия толщиной 8 дюймов (200 мм) для здания отеля. , обеспечивающий минимальную марку бетона от M10 до M15 и сетчатый стержень, встроенный в бетон, на глубину 2 дюйма от верхней части плиты перекрытия.

Что там внизу? Плюсы и минусы строительства на плите — RISMedia

В недавнем отчете РИЭЛТОР® из Луисвилля Саманта Джордж подробно изложила свой практический список вещей, которые потенциальные покупатели должны учитывать при поиске дома. Джордж говорит, что проактивность сейчас может помочь вам сэкономить много времени и денег в долгосрочной перспективе.

Одним из важных соображений, о которых, по словам Джорджа, должны подумать потенциальные покупатели, является то, есть ли в их доме подвал, подвальное помещение или плита, и чего ожидать от каждого из них.

По словам Эндрю М. Денниса из Donan Solutions, инженерной фирмы 3-го поколения, основанной в 1947 году в Мэдисонвилле, штат Кентукки, проектирование и строительство фундамента из бетонной плиты или обычного подпольного фундамента должно быть адаптировано к географическим и климатическим условиям, в которых оно находится. Ожидается, что выступит под.

Его долгосрочные характеристики в значительной степени зависят от критических аспектов наличия надлежащей планировки участка, адекватного дренажа поверхностных вод и надлежащего плана ландшафтного дизайна. Деннис говорит, что бетонные плиты и фундаменты для подполья имеют примерно одинаковое количество преимуществ и недостатков.

Деннис говорит, что преимущества бетонных плит заключаются в том, что, если позволяют условия, можно строить на ровной поверхности по сравнению с ненарушенной почвой, что означает, что необходимые затраты на рабочую силу, земляные работы и формование могут быть сведены к минимуму.

Плита также является более предпочтительным выбором в отношении вредителей и других вредителей, которые не могут проникнуть под дом.

Протекающий унитаз или поддон для душа не приведет к гниению бетонного пола, а плита также может помочь утеплить дом, сэкономив деньги на счетах за отопление.

А дома, построенные на плитах, как правило, ближе к классу и требуют всего одну или две ступеньки на выходе или входе для людей с ограниченными возможностями или тех, кто в инвалидной коляске.

Деннис, однако, говорит, что плита ограничивает доступ к любой системе отопления, вентиляции или кондиционирования воздуха (HVAC) или воздуховодам, которые обычно устанавливаются под полами дома в подвальном помещении. Необходимость ремонта любых коммуникаций в плите, таких как сантехника или электричество, обычно требует удаления плиты, что является дорогостоящим.

Плохая техника строительства или отделки может привести к появлению неровностей и неровностей пола. Кроме того, вода или влага могут подняться через любую трещину в плите, повредив отделку пола.

В конечном счете, фундаменты из бетонных плит можно считать дешевыми и негативно влиять на стоимость дома при перепродаже.

Полы отеля из тонких плит обеспечивают большие преимущества

Он и не подозревал об этом, но онлайн-курс повышения квалификации, который Кит Йотт прошел несколько лет назад, помог сформировать его видение первого в своем роде гостиничного проекта в Оушен-Сити, штат Мэриленд., в 2019 г.

Йотт был одновременно архитектором и инженером проекта Aloft Ocean City, пятиэтажного прибрежного отеля площадью 78 000 квадратных футов с живописным видом на залив острова Уайт. Первый курортный отель бренда Aloft открылся в мае 2019 года, как раз к сезону летних отпусков.

Соблюдение даты открытия имело решающее значение для проекта, так как для снижения затрат и сохранения стиля Aloft под открытым небом с общими пространствами, не прерываемыми колоннами, и гостевыми комнатами с максимальной высотой от пола до потолка.Для достижения этих целей проект здания Iott состоит из стального каркаса подиума на первом этаже, а гостевые комнаты наверху имеют несущие стены из холодногнутой стали (CFS) с 3,5-дюймовым композитным полом с длинным пролетом типа «ласточкин хвост». с 2-дюймовым покрытием из легкого бетона.

Йотт говорит, что сочетание настила пола из композитного материала типа «ласточкин хвост» и панельных стен CFS является первой в своем роде системой каркаса для Ocean City, где преобладающим методом строительства является бетон с постнапряжением.На самом деле, по его словам, проект Aloft, возможно, даже не был бы реализован без экономии средств и времени, связанной с комбинацией палубы типа «ласточкин хвост» и CFS.

«Самая большая проблема, с которой я столкнулся при пост-напряжении, заключается в том, что он поглощает огромное количество времени и большую часть бюджета», — говорит Йотт, который использовал пост-напряженный бетон в десятках проектов. «Я искал альтернативу, которая позволила бы нам иметь негорючесть и долговечность бетонной системы, но без некоторого отрицательного потенциала.

«Композитный настил «ласточкин хвост» на этажах гостевых комнат изменил правила игры с точки зрения возможности приспособить то, что мы хотели сделать конструктивно, то, что мы хотели сделать с точки зрения противопожарной защиты, и, что более важно, то, что мы хотели сделать с точки зрения вождения графика ».

Архитектор и инженер Йотт говорит, что стены из холодногнутой стали и 3,5-дюймовый композитный настил «ласточкин хвост» с большим пролетом, используемые на этажах гостевых комнат Aloft, позволили проекту уложиться в бюджет, производительность и сроки.Фото: Ричард Джарвис, представитель владельца.

Открыт на сезон

Как курортный город, индустрия гостеприимства важна для Оушен-Сити. Каждое лето около 8 миллионов посетителей приезжают в популярный курортный городок. Отель Aloft добавил 120 номеров к более чем 10 000 номеров города, чтобы удовлетворить сезонную давку.

Проект был запущен в марте 2018 года. Завершение строительства как можно быстрее было первостепенной задачей для компании Iott и компании-разработчика Blue Water Development and Real Hospitality Group.Композитная система напольного настила CFS-ласточкин хвост помогла ускорить строительство. Йотт говорит, что проект занял 14 месяцев от фундамента до получения свидетельства о вводе в эксплуатацию — на 2,5–3 месяца быстрее, чем это было бы возможно при использовании постнапряженного бетона. Йотт говорит, что сокращение графика было важно для того, чтобы отель мог бронировать места на весь летний туристический сезон.

«Люди были поражены тем, как быстро поднялась рама, как только мы поднялись над подиумом», — говорит Иотт, владелец и основатель компании Iott Architecture and Engineering. «Это довольно ловкая система».

Йотт объясняет ускорение строительства несколькими факторами:

• Уменьшенный вес конструкции, благодаря которому отпала необходимость в фундаментных сваях
• Быстротвердеющее 2-дюймовое бетонное покрытие поверх 3,5-дюймовой композитной плиты перекрытия типа «ласточкин хвост»
• Минимальные подпорки, необходимые при установке композитного настила пола типа «ласточкин хвост»

Экономия по номерам

Настил пола из композитного материала типа «ласточкин хвост» и несущие стены CFS обеспечили целый ряд впечатляющих преимуществ.Вот некоторые из них.

• Более быстрое строительство: на 2,5–3 месяца быстрее, чем альтернативы
• Снижение затрат: сокращение затрат на строительство с 1,5 до 2,5 млн долларов 90 129
• Меньший вес: на 66% легче, чем здание из бетона с пост-напряжением
.
• Оптимизированный дизайн пространства
  • Уменьшенная толщина плиты перекрытия 2,5 дюйма
  • Увеличенная высота потолка 2,5 дюйма
  • Колонны меньшего размера увеличили площадь пола на уровне удобств  90 129

Преимущества легкого веса: Композитный настил «ласточкин хвост» на раме CFS с самого начала способствует быстрому монтажу благодаря легким материалам. Отель Aloft стоит на фундаменте с распорным фундаментом, который нельзя было бы использовать с более тяжелой конструкцией, а не на свайном фундаменте. По словам Иотта, это сэкономило драгоценное время из-за труда и материалов, необходимых для изготовления свай.

«Это большие распорные фундаменты, но в противном случае вы не сможете построить 5-этажное здание из постнапряженного бетона на распорных фундаментах», — говорит Иотт, который оценивает вес здания на 66% меньше, чем весило бы здание из постнапряженного бетона. . «Мы сэкономили полтора или два месяца между забивкой свай и их ростверками, в отличие от заливки больших бетонных оснований.

На первом этаже легкие плиты перекрытия наверху позволили Йотту создать открытые пролеты, не прерываемые колоннами.

«Из-за значительного уменьшения статической нагрузки на плиты перекрытия системы композитного перекрытия типа «ласточкин хвост» (38 фунтов на квадратный фут) по сравнению со статической нагрузкой бетонных плит с пост-напряжением (100 фунтов на квадратный фут), мы смогли спроектировать Банкетный зал площадью 4000 квадратных футов без колонн на берегу залива, откуда открывается захватывающий вид на залив и приливные болота», — объясняет Йотт. «В банкетном зале четыре этажа гостевых комнат наверху. Этого было бы очень сложно и дорого достичь, используя систему бетонного пола с пост-натяжением в пределах запрещенных ограничений по высоте».

По словам Иотта, колонны, используемые в других местах на первом этаже, были меньше, поскольку они выдерживали более легкие нагрузки. Вместо колонн размером 12 на 36 дюймов в проекте используются стальные колонны шириной до 8 дюймов. Колонны меньшего диаметра помогли создать четкие линии обзора и открытые пространства.

«В итоге мы получили гораздо более открытую планировку, просто уменьшив массу колонн», — говорит Йотт.«Это дало нам гораздо больше гибкости в дизайне, что привело к более беспрепятственному виду на залив, болото и удобства на открытом воздухе».

Преимущества быстрого отверждения: Айотт был особенно доволен возможностью привлекать рабочих к настилу композитного пола типа «ласточкин хвост» через день после заливки бетонного пола выше. Йотт считает, что, опираясь на 30-летний опыт, это позволило существенно сэкономить время при монтаже.

«В этом была прелесть того, что здесь произошло, когда пол был залит, а на следующий день сантехники делали черновые работы», — говорит Иотт.«Вы просто не увидите этого в бетонной конструкции с пост-напряжением. Это сжимало график. Нам удалось значительно сэкономить на графике».

Преимущества отсутствия подпорок: Номера для гостей Aloft в основном имеют длину 13 футов, а некоторые большие номера имеют длину 19 футов. Композитный настил «ласточкин хвост» создает чистые пролеты до 28 футов — больше, чем соответствует требованиям проекта — с незакрепленными пролетами, достигающими 16 футов. Йотт говорит, что это значительно экономит время. Отсутствие подпорок в 13-футовых блоках позволило провести торговую мобилизацию сразу после заливки этажа выше.

Количество человеко-часов, необходимых для установки, установки и последующего удаления опор после затвердевания бетона, значительно сократилось. Требования к инженеру по креплению также уменьшились в раме с минимальными подпорками.

Сократите расходы

Преимущества легкой композитной системы перекрытия пола и стен CFS типа «ласточкин хвост» также проявляются в общей стоимости проекта. Помимо ускорения времени возведения, фундамент на распорном фундаменте обеспечил колоссальную экономию по сравнению со свайным фундаментом, который, по словам Иотта, используется примерно в 90 процентах бетонных конструкций, построенных в Оушен-Сити.

«Мы сэкономили сотни тысяч долларов на сваях, на стоимости забивки свай, на стоимости, связанной с наголовниками, пьедесталами и всем остальным, а также на экономии времени», — говорит он.

Уменьшение тоннажа также означало меньшее количество и меньшие по размеру колонны, еще один набор средств для экономии средств.

Прочность композитного перекрытия в виде тонкой плиты типа «ласточкин хвост» снижает количество требуемого бетона, а его расположение в шахматном порядке в верхней части стены устраняет необходимость в дорогостоящем огнезащитном материале.
В целом, по оценкам Iott, использование композитного настила типа «ласточкин хвост» с несущими стенами CFS помогло сэкономить от 1,5 до 2,5 миллионов долларов на общих затратах на строительство.

В гостевых номерах Aloft создается ощущение простора, похожего на лофт, отчасти благодаря 5,5-дюймовой композитной плите перекрытия пола типа «ласточкин хвост», которая позволила Iott сэкономить 2,5 дюйма на этаже.

Оушен-Сити строго регулирует высоту нового строительства, ограничивая новое строительство 50 футами.Понятно, что муниципалитет не хотел бы, чтобы небоскребы портили живописный вид на заливы. С композитным настилом пола из тонких плит типа «ласточкин хвост» компания Iott максимально увеличила доступное пространство на этаже, соблюдая при этом строгие нормы зонирования.

Он говорит, что пол из тонких плит толщиной 5,5 дюймов — 3,5-дюймовый композитный настил пола типа «ласточкин хвост» с 2-дюймовым покрытием из легкого бетона — сэкономил 2,5 дюйма на этаж, придавая комнатам ощущение простора и лофта.

«Мы смогли бросить эти дополнительные 2.Высота потолков на каждом этаже гостевой комнаты увеличена на 5 дюймов», — говорит Йотт. «Это может показаться не таким уж большим, но с пост-напряженным бетоном нам понадобится 8-дюймовая плита пола. Высота этажей просто работает лучше ».

Композитная палуба типа «ласточкин хвост» с расположенными в шахматном порядке канавками на палубе создает барьер на уровне головы, предотвращающий распространение огня, дыма и звука между номерами отеля.

Расположение верха стены: Создавая перекрытие из тонких плит, длиннопролетный композитный настил типа «ласточкин хвост» дает значительные преимущества в борьбе с огнем.

В одобренной UL конструкции верха стены используются расположенные в шахматном порядке канавки настила для создания непрерывного бетонного разрыва, разделяющего огонь и дым между блоками. «Встроенные» разрывы исключают трудозатраты, время и затраты на размещение дорогих и грязных противопожарных герметиков, необходимых, если канавки палубы были установлены на одной линии с несущими стенами CFS.

«В ту минуту, когда бетон затвердевает, вы практически остановлены огнем», — говорит Йотт. «В Оушен-Сити очень, очень тщательная и очень ответственная пожарная служба.Они очень хорошо осведомлены, и тушение огня всегда является проблемой, как и должно быть. Когда я показал начальнику пожарной охраны эту деталь верха стены со смещенными в шахматном порядке каннелюрами на палубе, он сразу все понял. Он сказал: «Хорошо, это здорово. Это идеально».

Композитный настил «ласточкин хвост» предлагает самые неглубокие незащищенные огнестойкие характеристики, а 5,5-дюймовая легкая бетонная композитная плита пола Aloft достигает 2-часовой огнестойкости. Основываясь на высоте и вместимости Aloft, противопожарные нормы требовали только 1-часовой рейтинг огнестойкости.3,5-дюймовый настил типа «ласточкин хвост», увенчанный 2-дюймовым слоем легкого бетона, выдерживает 2 часа. Для проектов, использующих обычный бетон, увеличение защитного слоя до 2,25 дюймов (общая плита 5,75 дюймов) также будет достаточным для 2-часовых расчетов.

Йотт говорит, что во время строительства композитная напольная система CFS «ласточкин хвост» предлагает еще один компонент пожарной безопасности: отказ от деревянного каркаса, который является модным в некоторых сегментах индустрии гостеприимства.

«Я не сторонник деревянного каркаса для такого масштаба строительства, хотя это разрешено действующими строительными нормами», — говорит он.«Благодаря этой системе мы избежали возможности катастрофического пожара во время строительства, которое является самым опасным периодом. Длительное воздействие ветра, дождя и морского воздуха на деревянные рамы также может вызвать проблемы.

Композитный настил с длинными пролетами типа «ласточкин хвост» был возведен с креплением в гостевых комнатах Aloft с пролетами 19 футов, но не требовал креплений в помещениях с пролетами 13 футов, что позволило сэкономить средства и время в ходе проекта. Фото: Кит Йотт, Iott Architecture and Engineering.

Конечный продукт

После завершения Aloft Ocean City добавил 60 рабочих мест в местную экономику и способствовал резкому увеличению масштабов реконструкции района 45 ^th Street Village. В полумиле к югу от Aloft находится конференц-центр Роланда Э. Пауэлла в Оушен-Сити, который расширяется на 24,5 миллиона долларов.

«Это первое новое строительство Blue Water в Оушен-Сити, и мне нравится наблюдать за тем, как оно превращается из проекта в реальность», — говорит Тодд Бербедж, совладелец Blue Water Development и Real Hospitality Group.«Aloft был разработан в современном стиле под открытым небом, который включает в себя внешний вид и ощущение океанской среды».

«Привнесение рабочих мест и деловых возможностей в нашу местную экономику очень важно для нас, — добавил он. — Местные строители всегда являются для нас приоритетом; мы наняли более 100 человек из местных строительных компаний для работы на Aloft».

Компания Iott уже с нетерпением ожидает следующей возможности использования тонкой плиты с длинными пролетами из композитных перекрытий типа «ласточкин хвост».

«У нас есть еще один отель, который мы очень взволновали. Этот владелец наблюдал за строительством Aloft и призывает нас использовать ту же конструктивную систему в его отеле», — говорит он. «Это будет 7 этажей над подиумом, поэтому мы посмотрим, что нужно сделать, чтобы это заработало».

ОБ АВТОРЕ
Компания New Millennium Building Systems разрабатывает и производит полный ассортимент длиннопролетных композитных перекрытий из тонких плит.В дополнение к композитной системе «ласточкин хвост», описанной в этой статье, компания может проконсультировать по системам композитных полов с глубоким настилом и системам перекрытий из композитных балок. Для получения дополнительной информации посетите: www.newmill.com/longspan.

по классу по сравнению с каркасным полом | Главная Руководства

Двумя наиболее распространенными типами фундаментов для жилых домов являются плита на уровне земли и приподнятая рама или фундаменты с подпольем. Между ними много различий, и мнения по поводу того, что лучше, расходятся.Как и в большинстве строительных вопросов, это зависит частично от проекта, а частично от личных предпочтений. Поскольку этот вопрос лежит в основе строительства вашего дома, лучше всего изучить себя, прежде чем делать выбор.

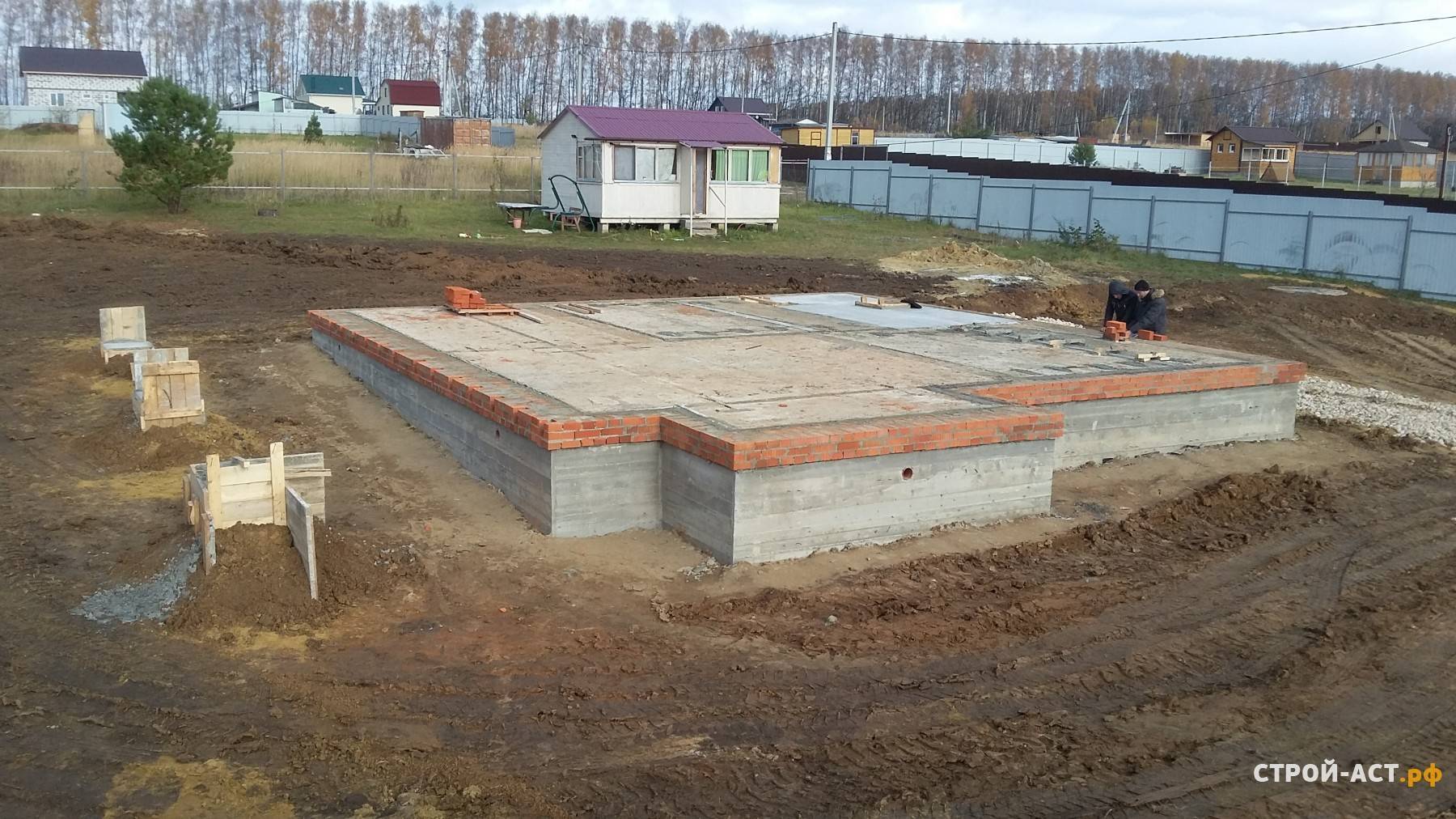

Плитный фундамент

Существует два основных типа плитного фундамента: монолитный и столбчатый. Монолитные фундаменты залиты как единая форма, с внешним краем, равным ширине стены, глубиной от 10 до 12 дюймов, а глубина центра плиты обычно составляет от 4 до 6 дюймов.Фундамент стволовой стены заливается из нескольких частей. Сначала заливается внешний край, немного глубже линии промерзания, чтобы предотвратить вздутие. После затвердевания стены поверх нее заливается плита для завершения фундамента.

Фундаменты на приподнятой раме

Фундаменты на приподнятой раме строятся с залитыми фундаментами вокруг фундамента. Фундаменты примут одну из трех форм. Сплошной фундамент заливается аналогично стволовой стене, при этом фундамент окружает внешний край дома.Точечные фундаменты заливают по углам и через равные промежутки по внешнему краю. Фундаменты из балок залиты вокруг фундаментов, а разделительные фундаменты разбивают площадь на секции. Фундамент возводится в столбах из верхней части залитой стены из блоков. Внешний край рамы пола называется краевой балкой и сделан из тяжелых пиломатериалов. Краевой лаг соединяется с деревянными лагами, проходящими между ними.

Механические

Водопроводные и механические системы часто проходят через фундамент.При плитном фундаменте это может быть проблематично. Подвижная земля часто поднимает части плитного фундамента, вызывая трещины и повреждая водопроводные и вентиляционные каналы. Одним из преимуществ плиты является то, что трубы не требуют дополнительной изоляции. При поднятом фундаменте упрощается монтаж сантехники и воздуховодов. Ремонт и регулировка намного менее сложны, так как все механические элементы открыты. Это также экономит время во время процесса проверки, так как другая работа может быть продолжена, если проверка задерживается.С плитами ремонт требуется реже, но при необходимости может быть очень дорогостоящим и трудоемким.

Смещение

Смещение почвы, корней деревьев и эрозия почвы под фундаментом дома могут вызвать смещение фундамента, воздействуя на двери и окна и вызывая смещение элементов рамы. Для фундаментов с приподнятой рамой можно выполнить регулировку с помощью домкратов, чтобы выровнять фундамент. Плитные фундаменты гораздо сложнее выровнять. Во многих случаях все, что можно сделать, это привязать фундамент к опоре, чтобы предотвратить дальнейшее проскальзывание.

Несколько слов о перекрытиях из плит на уровне грунта

Несколько раз в течение года нас часто спрашивают о строительстве дома с плитой на уровне пола в качестве основной поверхности дома. Как лучше? пространство для обхода, как у нас, или плита на уровне?

Кто-то может возразить, что подполье дает больше гибкости в отношении дома и его конструкции. Несмотря на то, что у дома из плиты на уровне может быть много преимуществ, правда в том, что часто плита не была «размещена» правильно с одобрения дизайнера, строителя и клиента.Многое может пойти не так. Вот лишь краткий пример:
1. Растрескивание – структурное
2. Растрескивание – усадка
3. Скручивание – Верхняя часть плиты усаживается больше, чем нижняя, и края плиты приподнимаются.
4. Отслоение – затвердевший бетон отслаивается от верхней части плиты листами толщиной от 1/8 до ¼ дюйма.
5. Пыление – появление порошкообразного материала на поверхности плиты.
6. Растрескивание – множество тонких микротрещин в новой плите, которые напоминают дорожную карту.
7. Выкрашивание – разрушение бетона по краям стыка.
Чтобы избежать одного, если не всех вышеупомянутых пунктов, бетон должен быть уложен соответствующим образом.Это включает в себя множество переменных. Одним из которых является подходящая смесь бетона.
Portland Cement Association рекомендует, чтобы коммерческий или промышленный бетонный пол имел трехдневную прочность на сжатие 1800 фунтов на квадратный дюйм. Это делается для того, чтобы избежать каких-либо повреждений до того, как он полностью схватится или затвердеет, что занимает около 28 дней. Кто-то скажет, что плохой бетон никогда не приведет к хорошей отделке. Таким образом, давление 4000 фунтов на квадратный дюйм вместо обычных 3000 фунтов на квадратный дюйм должно быть отправной точкой для правильно замешанного бетона.
Не буду вдаваться в подробности о бетоне, но в чем преимущества плиты на уровне грунта? По сути, некоторые скажут, что «уродливое, грязное, заплесневелое» пространство для ползания не будет преследовать вас с плитой на полу. Возможно, это так, но если вы живете в районе с высокой влажностью, высоким уровнем грунтовых вод, обильными дождями, то большинство, если не все, подрядчики в этом конкретном районе не будут строить дом из плиты на уровне грунта. Риск/награда слишком велики, чтобы брать на себя такую ​​ответственность. Это, и опять же, когда появляются трубы, трубопровод и 7 элементов, упомянутых выше, все может быстро начать развиваться по спирали.Все начинается с фундамента. Каждый каркасник скажет вам: «Когда фундамент хороший, каркас идет хорошо». Это и все остальное, что требует выравнивания стен, соединения гипсокартона и установки сайдинга без заминок. Здесь, в True Built Home, мы не возражаем против того, чтобы, возможно, сделать это в правильных условиях и в правильных местах, особенно к востоку от гор в наших более засушливых районах. Если вы живете в одном из этих районов, вы можете поговорить с одним из наших сотрудников по продажам о выполнении одного из наших планов с плитой на уровне.Пожалуйста, имейте в виду, что если вы думаете об экономии денег с помощью плиты на уровне пола, это не так. Как правило, они стоят немного дороже, чем наши стандартные дома для ползания.

Пространство для обхода Лучше?
Гибкость, которую вы получаете с пространством для обхода, очевидна. Вам не придется взламывать пол, если что-то пойдет не так с сантехникой или канализацией. Возможность обслуживать территорию дома через подполье заставляет многих людей осознать, что наличие подполья — это простой выбор.Кроме того, многие думают о твердости бетонного пола весь день, каждый день в доме. Мысли о том, чтобы стоять, лежать или ронять вещи, просто заставляют многих съеживаться из-за перспективы иметь дом из плиты на уровне.
В конце концов, местоположение, погода, земля и ваш особый вкус, вероятно, будут движущей силой того, будет ли у вас стандартный дом с подпольем или вы выберете более дорогой и часто более дорогой вариант.
