Какие плиты перекрытия нужны для строительства двухэтажного дома: Какие плиты перекрытия выбрать для строительства двухэтажного дома — Строительство

размеры и ГОСТ для строительства частного дома из ЖБИ- Обзор +Видео

Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

[contents]

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

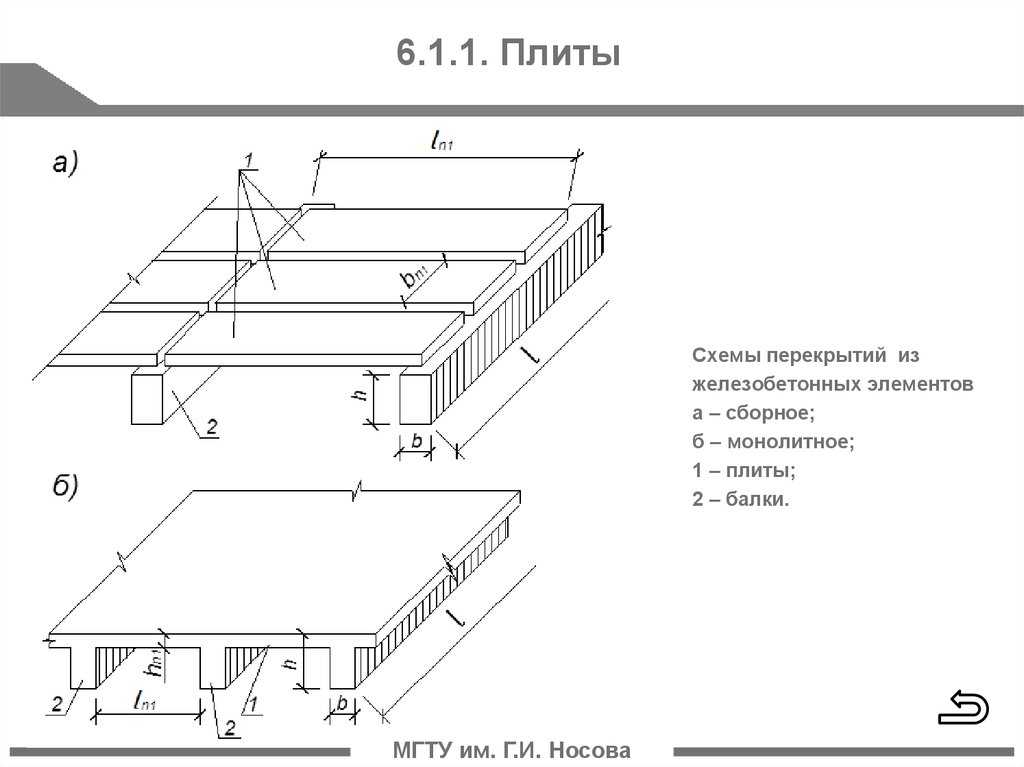

Различают три вида плит перекрытия:

1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

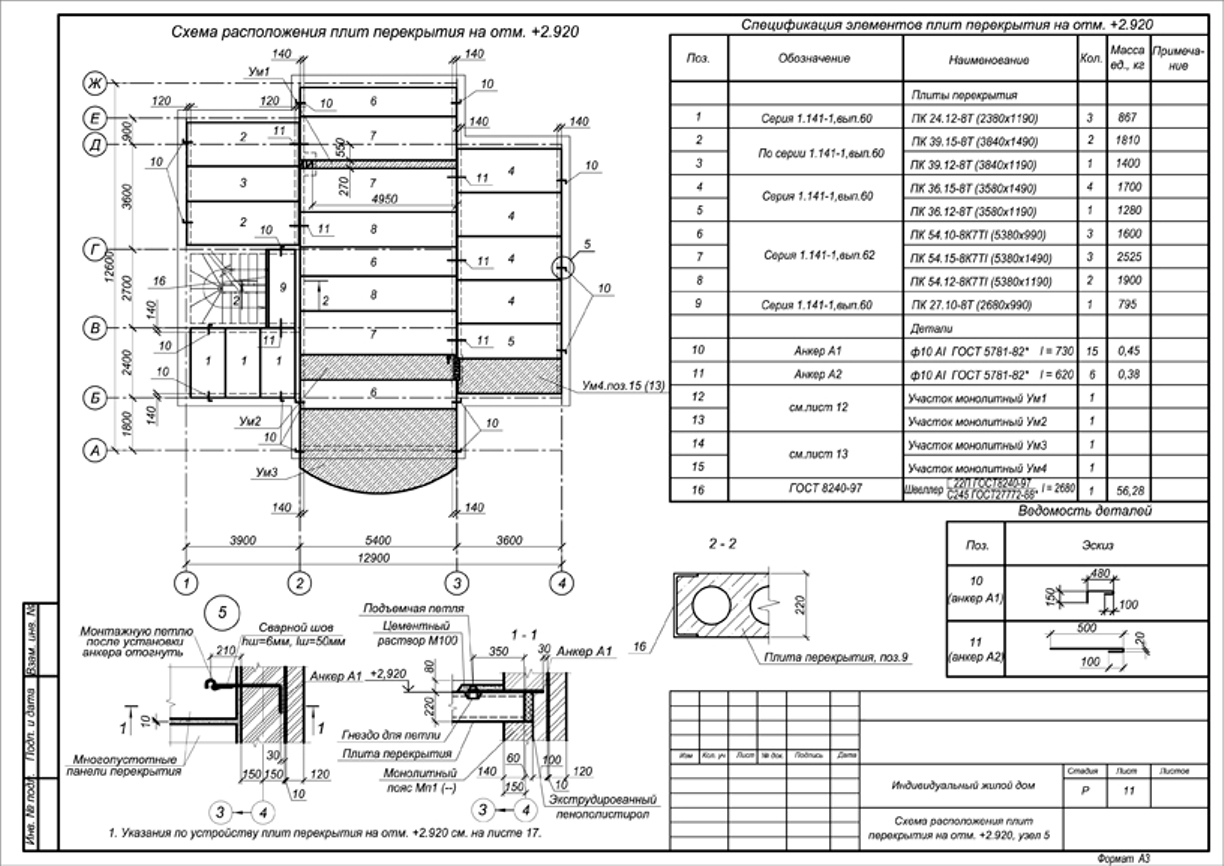

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

 Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54. 15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

15 – ширина, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

• 2ПД-6ПД – на две стороны;
• 3ПТ-6ПТ – на три стороны;
• 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

• 1 – 100 мм
• 2 – 120 мм
• 3 – 140 мм
• 4 – 160 мм
• 5 – 180 мм
• 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине –  от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли, а также каналы для проводки коммуникаций.

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Самым распространенным видом плит перекрытия считаются пустотные.

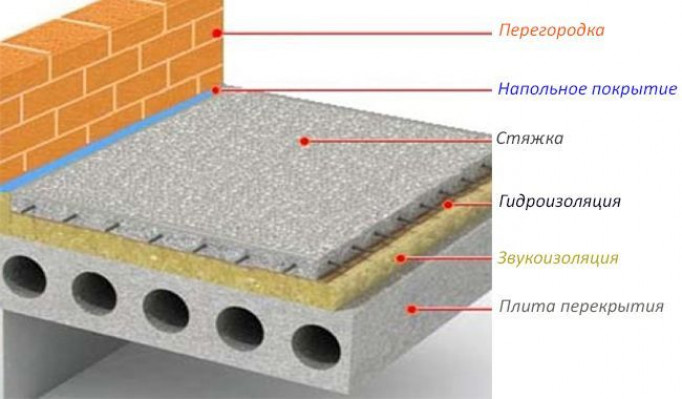

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

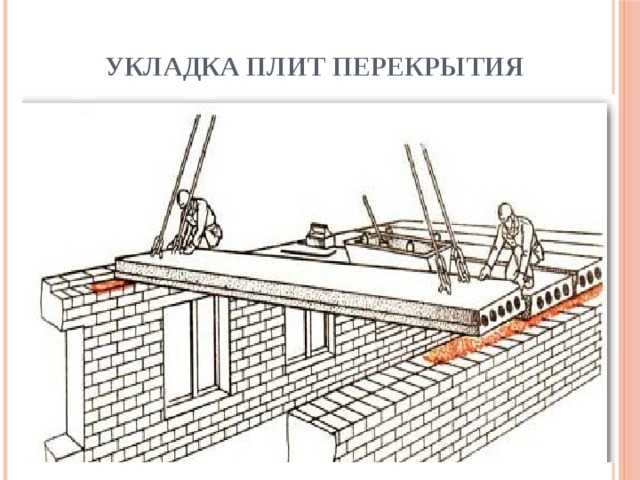

При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

Рейтинг

( 5 оценок, среднее 4.2 из 5 )

0 16 117.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Виды плит перекрытия для стен из газобетонных блоков и их монтаж

Содержание:

1. Возможна ли укладка плит перекрытия на газобетонные блоки?

2. Общие рекомендации при выборе ПП

3. Виды плит перекрытия

4. Железобетонные плиты перекрытия

5. Газобетонные плиты перекрытия

6. Плиты перекрытия из газобетона: виды и размеры

7. Укладка плит перекрытия на газобетон

Газобетон – искусственный камень, который применяется в строительстве сравнительно недавно. Это стройматериал, который имеет хорошую теплопроводность и высокую прочность. Газобетон отличается легкостью, простотой в монтаже, используется при строительстве стен, а также возведении перегородок. Благодаря точным параметрам перекрытий из этого материала создается ровное, гладкое покрытие, которое не нуждается в дальнейшей отделке. Стройматериал отличается экологической чистотой, не оказывает негативного влияния на здоровье.

Получить скидку на строительные материалы »

Несмотря на все преимущества, газоблоки – это хрупкий стройматериал, поэтому в ходе перекрытия зданий при помощи плит, нужно придерживаться определенных правил.

Возможна ли укладка плит перекрытия на газобетонные блоки?

Горизонтальные панели используются для разделения разных уровней сооружения. Различают несколько видов ПП:

• Для укладки между этажами.
• Для укладки на мансардах.
• Для укладки на чердаках или в подвалах.

Расчет конструкций производится еще на стадии проектирования. На этом этапе специалисты определяют прочность и жесткость ПП.

Применение бетонных ПП при возведении газоблочных построек возможно, но при условии определенных норм. При обустройстве панелей должны использоваться легкие плиты. Этажи разделяются при помощи ПП, которые производятся с учетом ГОСТ 26434-25015 (1 П, 120 мм и 1 ПК, 220м мм).

Плиты перекрытия на газобетонные блоки должны предназначаться для стен определенной толщины. На этот параметр влияет марка блоков. Так, если стены выполнены из газобетона марки класса D500 и прочностью выше B2.5, то для межэтажных перекрытий минимально возможная толщина стены составляет 300 мм, а для мансард и чердаков используются изделия толщиной 200 мм. При обустройстве перекрытий важно чтобы панель безопасно опиралась на газобетонную стену. Поэтому обязательно нужно обустроить бетонный армопояс. Это обеспечивает равномерные нагрузки, которые создают панели на газобетонные стены. Армопояс должен иметь высоту минимум 20 сантиметров. При этом возможна его укладка из U-блоков.

Если проигнорировать хотя бы одно условие – перекрытия выдавят газоблоки. Со временем на стене образуются трещины, в структуре газобетонных блоков происходят необратимые негативные изменения. В отдельных ситуациях, дом может стать опасным для проживания, когда существенно увеличиваются риски обрушения. При этом, даже если таких рисков нет, проживание в подобных домах нельзя назвать комфортным. В них всегда есть место для тепловых мостов, поэтому происходит промерзание стен.

Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

Общие рекомендации при выборе ПП

Межэтажные ПП для газобетонных блоков должны отличаться определенным набором свойств:

• Прочность. Материал должен стойко противостоять действующим нагрузкам.
• Жесткость. Исключены прогибы блоков выше указанных норм.
• Шумозиоляционные свойства. Исключается передача шума между этажами.
• Простота в укладке. Изделия должны просто монтироваться.
• Экономия. Расходы на покупку панелей не должны превышать 10% от общей стоимости строительства всего сооружения.

Изделия из бетона полностью соответствуют требованиям и нормам. При условии правильного монтажа, такие ПП не наносят вред газоблокам, имеют срок эксплуатации более века.

Виды плит перекрытия

Укладка ПП – серьезная задача. Нужно иметь уверенность в достаточной прочности строительного сырья, которое сможет просто выдержать большие нагрузки. Чтобы организовать межэтажные перекрытия, применяют два вида плит: из железобетона и из газобетона.

Железобетонные плиты перекрытия

Раньше такие стройматериалы редко применялись при возведении построек из газоблоков по причине большого веса. Сейчас на рынке представлены пустотелые виды плит с меньшим весом. Их монтаж осуществляется без применения мощной спецтехники. Зачастую – достаточно аренды манипулятора. ПП из ж/б с наличием пустот при опирании на газоблочные стены уже не несет такой большой нагрузки.

Преимущества:

• Доступная стоимость.
• Быстрота монтажа.
• Хорошая шумоизоляция.
• Длина ПП – до 9 м.

Из недостатков можно отметить необходимость обустройства армопояса по периметру стен, а также аренды крана. Среди преимуществ пустотелых ПП из железобетона можно выделить небольшой вес, за счет чего возможно строительство домов высотой до 3 этажей. Изделия отличаются высокой механической прочностью, при условии применения качественного бетона и арматуры при изготовлении. ПП просты в монтаже, в полостях можно прокладывать коммуникации. Для использования таких изделий нужно обязательно создавать армопояс по периметру постройки. Для этого применяется арматура 10 мм.

Газобетонные плиты перекрытия

При возведении двухэтажного дома, рекомендуется применять газобетонные ПП. Материал отличается меньшим весом по сравнению с изделиями из железобетона. Также он имеет хорошую звукоизоляцию и низкую теплопроводность. По сравнению с бетонными стройматериалами, которые весят до 2 тонн, ПП имеют вес до 800 кг. Это значительно упрощает процесс монтажа. Такое перекрытие может выдерживать нагрузку до 600 килограммов на квадратный метр. Панели отличаются точной геометрией и размерами, за счет чего упрощается облицовка.

На рынке представлено несколько видов таких конструкций:

• Стандартные панели с арматурой. Отличаются сравнительно невысокой стоимостью.
• Специальные панели с креплением паз-гребень. Отличаются удобством в монтаже.

Плиты перекрытия из газобетона: виды и размеры

Бывают разные размеры ПП. Это позволяет закрывать пространство между этажами независимо от формы плиты.

• Максимальная длина: 5980 мм.
• Максимальная ширина: 625 мм.
• Максимальная толщина: 300 мм.

Если нужно заказать компактное изделие, то на рынке представлены плиты, длина которых составляет 2980 мм, а ширина – 300 мм. В процессе планировки постройки, нужно учесть, что край ПП на 12 сантиметров и более должен заходить на стену.

Монтаж ПП на стены из газоблоков является самым трудоемким этапом любой стройки. Если панель между нулевым и первым этажом укладывается своими усилиями, то чтобы подать ее на второй уровень, нужна грузоподъемная спецтехника. Самая легкая газобетонная панель весит около 400 килограммов. Чтобы снизить расходы на аренду спецтехники, нужно тщательно подготовить объект.

Важные подготовительные работы:

• Закупка анкеров, утеплителя, гидроизоляционных материалов, компонентов для ЦПР.
• Расчет места стоянки для спецтехники.
• Выгрузка плит таким образом, чтобы строповка была удобной.

Если нужно порезать изделие, то подобные работы проводятся на земле.

Деревянные ПП

Подобные ПП распространены по причине того, что их можно создавать своими силами, без аренды спецтехники или кранов. В качестве балок зачастую используется массивный брус (толщиной 200 мм, высотой 400 мм). Балки нуждаются в обработке антисептиком, а в зонах их опирания выполняется гизроизоляция при помощи рубероида. Также для гидроизоляции применяется мастика.

Преимущества:

• Низкая цена.
• Быстрота монтажа.
• Не нужна специальная техника и краны.
• Максимальная длина – 6 м.

Из недостатков деревянных ПП можно выделить плохую шумоизоляцию, необходимость создания армопояса.

Укладка плит перекрытия на газобетон

Если не обращать внимание на вес и габариты плит, то укладка представляет достаточно простой процесс. Чтобы не допустить ошибок при установке ПП из бетона, нужно соблюдать всего два условия:

• Поверхность опоры должна быть ровной. Серьезные перепады по высоте – недопустимы.
• Элементы опоры, которые предназначены для монтажа ПП, должны отличаться жесткостью и прочностью. В случае с газобетонными стенами, создается бетонный армопояс.

Кроме того, на качество монтажных работ влияют и другие параметры:

• Площадь опоры для плиты. Минимально допустимое значение площади для опоры – 12 сантиметров на каждой стене.
• Для закладки под перекрытия используется полусухой бетонный раствор.
• Важно обеспечить обвязку плит друг с другом, а также со стенами, на которые они укладываются.
• Анкеровка производится сваркой (плиты соединяются межу собой округлым прутом с сечением 1,2 см).

Еще один важный этап – тщательное заделывание образовавшихся пустот. Если игнорировать этот этап, то перекрытия будут смонтированы некачественно. Торцы плиты с открытыми частями наполняются минеральными уплотняющими материалами, после чего запечатываются при помощи бетона. Эта процедура позволяет предотвратить вымерзание ПП зимой.

В статье использованы фотографии с сайта http://s-stroit.ru.

Какой толщины должен быть бетон для 2-х этажного дома? (2023)

Какой толщины должен быть бетон для 2-этажного дома?

Для двухэтажного дома потребуется бетонная плита толще, чем для одноэтажного дома. Дополнительная толщина необходима для поддержки дополнительного веса второго этажа. Рекомендуемая толщина для двухэтажного дома составляет от 4 дюймов (100 мм) до 6 дюймов (150 мм).

Это частый вопрос, который домовладельцы задают архитекторам, но ответ не всегда ясен. В двухэтажном доме может потребоваться укладка бетона разной толщины на первом этаже в зависимости от его размера и архитектурного дизайна.

Не высота здания определяет толщину бетонной плиты перекрытия; скорее, материал, конструкция, действующая на него нагрузка и пролет, а также требования к правильному проектированию и определению того, какой материал следует использовать.

Толщина бетонной плиты перекрытия в жилищном строительстве обычно составляет 4 дюйма. Если бетон будет подвергаться серьезным нагрузкам, таким как передвижные дома или мусоровозы, рекомендуемый диапазон толщины составляет от пяти до шести дюймов.

Чтобы подготовить основание, уменьшите уровень земли до соответствующей глубины, чтобы он мог вместить толщину плиты.

Как правило, для жилых и коммерческих зданий подходит плита толщиной от 0,10 до 0,15 м, при этом армирующие элементы выполняются в соответствии с проектом.

Толщина плиты, которую следует использовать для 1-, 2- и 3-этажных зданий, по нашей рекомендации должна составлять 0,125 метра.

Если расстояние между стеной и плитой больше 0,4 дюйма, зазор необходимо заполнить.

Аналогичным образом, пространство должно быть заполнено, если есть вероятность, что оно пропускает воду в ваш дом или подвал.

Даже если они уже 1 сантиметра (0,4 дюйма), негерметичные места необходимо закрыть. Если вы решите заполнить это пространство, обязательно используйте для этого эластичное, , например, герметик .

Если вы заполните щель бетоном или подобным твердым веществом, вы рискуете создать новые трещины в конструкции вашего дома.

Бетон – это материал, широко используемый в строительстве. Он состоит из смеси цемента, воды и заполнителей, таких как песок или гравий. Бетон можно использовать для строительства различных конструкций, в том числе домов.

Дома из бетона не так распространены, как дома из других материалов, таких как дерево или кирпич. Тем не менее, бетонные дома могут предложить некоторые преимущества. Например, бетон очень прочен и устойчив к огню.

Кроме того, бетонные дома можно построить быстро и относительно дешево. Есть у бетонных домов и недостатки.

Например, бетон является тяжелым материалом, что может затруднить его перемещение или транспортировку.

Домовладелец хочет, чтобы дом был долговечным. Срок службы бетонных домов исчисляется веками, они долговечнее домов, построенных с деревянным или стальным каркасом.

Однако перед покупкой вы должны ознакомиться с четырьмя основными типами бетонных домов и их рейтингом долговечности.

Бетонные блоки, сборные панели, съемные формы и изоляционные бетонные формы (ICF) — это четыре типа конструкции бетонных домов.

Конечно, можно построить дом с бетонными стенами. Этот материал широко используется в коммерческих и промышленных зданиях, потому что он прочен и долговечен.

Бетонные стены могут обеспечить хорошую изоляцию от тепла и звука и относительно просты в уходе.

Однако использование бетонных стен в жилых помещениях имеет несколько потенциальных недостатков. Во-первых, бетон — тяжелый материал, что может усложнить и удорожить строительство.

Кроме того, бетонные стены могут быть подвержены растрескиванию и протечкам, если они не построены и не обслуживаются должным образом.

По сравнению с деревом и сталью дом из бетона обеспечивает более прочную стеновую систему. Под воздействием влаги от дождя с ветром, диффузии или воздушного потока бетонные стены не гниют.

Бетон, в отличие от стали, не ржавеет под воздействием влаги. Бетонные стены устойчивы к термитам. Термиты, к сожалению, могут разрушать деревянные дома, а их ремонт стоит тысячи долларов.

Строительство полов — Устройство пола

Первый этаж поддерживается фундаментом. Второй этаж в двухэтажном доме опирается на стены первого этажа и другие несущие конструкции (перемычки и балки).

Как и почти в каждой части дома, существует множество вариантов того, какой именно тип напольного покрытия будет устроен. Факторы, влияющие на этот выбор, могут включать в себя тип системы фундамента, ожидаемые нагрузки на пол, доступность материалов, распространенные методы возведения каркаса, предпочтения вашего строителя и/или проектировщика дома и так далее.
Части деревянного пола включают опорные элементы (пороги и балки), балки пола, крепежные детали и соединения, а также настил. Кое-что, что вам также нужно подумать, будет ли плитка?

Опорные элементы
Различие между «балками», «порогами» и «балками» немного запутано и, вероятно, зависит от местных обычаев. Так что не впадайте в путаницу. Просто распределите удары и будьте готовы использовать термины взаимозаменяемо.

В любом случае это большой материал, который переносит вес пола (и того, что он может поддерживать) на элементы фундамента — стены, опоры и т. д. Несущие элементы могут быть деревянными или металлическими, или их комбинацией . Размер определяется несущей нагрузкой, типом балки и пролетом.

Вот некоторые примеры:
простая (или «составная») балка
Обычно две или более балки 2×8 или 2×10, скрепленные вместе.

балка с лафетом

стальная двутавровая балка
Сталь часто используется, когда желательны более длинные пролеты. Двойная деревянная пластина обычно крепится к верхней части стальной балки, чтобы облегчить крепление балок.
‍

Microllam©
Microllam© является зарегистрированным товарным знаком Trus Joist, компании Weyerhaeuser. Эта балка l напоминает очень толстый кусок фанеры. Бывает разной толщины и ширины. При заказе вы указываете нужную вам длину. Как готовый предмет, его можно разрезать на любую желаемую длину.
‍

конструкция балки пола
Лаги пола обычно деревянные 2x. Размер зависит от типа древесины, пролета (длины между опорами) и ожидаемой нагрузки, которую они будут нести.
Пролеты для различных пород и сортов древесины можно найти в опубликованных таблицах пролётов.
‍

TJI
На рынке имеется изготовленная балка под названием TJI, также зарегистрированная торговая марка Trus Joist.
Состоит из двух 2×4 (сверху и снизу) с перемычкой из фанеры между ними. Рекламируемые преимущества: полы без скрипа, неизменное качество, легкость и простота укладки.
В зависимости от рынка, TJI может быть или не быть менее дорогим, чем 2x.
‍

Половая ферма
Другим типом балки является половая ферма. Его преимущества будут заключаться в способности достигать больших пролетов без опоры, имея в виду, что чем больше пролет, тем больше потребуется глубина фермы.
Еще одним преимуществом ферм перекрытий является то, что фермы являются «открытыми», что позволяет проводить электропроводку, водопроводные трубы и, возможно, некоторые воздуховоды ОВКВ через фермы. При использовании сплошных балок в балках должны быть просверлены отверстия для проводки и труб, а воздуховоды ОВиКВ должны быть помещены под балки, вторгаясь в ваше «жилое» пространство.
‍

Балки перекрытия обычно имеют 16 или 24 дюйма по центру — в зависимости от размера балки и ее «пролета». У стены фундамента они обычно сидят на подоконной плите или глиняной плите — обработанная 2 раза плоская и прикрученная к стене.
‍

Обработанная древесина пропитана специальными солевыми растворами под высоким давлением для замедления гниения в присутствии влаги.
Балка, расположенная в конце других балок, называется краевой или балкой перемычки.
Балки могут проходить над фундаментной стеной или, в случае второго этажа двухэтажного дома, над стеной первого этажа, создавая выступ. Это называется кантилевер.

Перемычки
Перемычки или «поперечные перемычки» — это своего рода поперечная перемычка, вставляемая между лагами пола для предотвращения бокового искривления, скручивания или коробления.
Обычно он состоит из 1×4, установленных в виде «х» или «твердой распорки» из 2x, прибитых гвоздями в середине пролета или чаще в длинных пролетах.
Имеются также металлические системы крепления.
Многие ругаются тем или иным способом. Но правда в том, что ни один из национальных кодексов больше не требует никаких перемычек. Если ваш местный инспектор по строительству требует перекрытия или на этом настаивает ваш каркасный переходник, просто используйте программу. В ходе вашего проекта будут более важные сражения!

Вешалки
В соответствии с нормами, балки перекрытия должны поддерживаться на концах как минимум 1-1/2 дюймами дерева или подвесом для балок. много местных кодов

Напольное покрытие
Черное и финишное напольное покрытие иногда объединяют в одно целое. Обычно это фанерный продукт, возможно, с шипами и пазами. Он будет прикреплен к балкам пола с помощью клея, гвоздей, шурупов или их комбинации. Когда используются отдельные слои, подслой может быть фанерой (обычно) или 1x пиломатериалом (очень редко в наши дни). Поскольку используются два слоя, фанера тоньше — обычно 1/2″. между слоями в качестве пароизоляции.Фанера с водостойким клеем предпочтительнее во влажных помещениях (кухни и ванные), так как ДСП имеет свойство разлагаться при намокании.

Полы из плит

Полы из плит распространены во многих регионах, особенно в районах с более теплым климатом и устойчивыми грунтами.
‍
Если вы обнаружите, что плиты распространены в вашем районе, вы можете рассмотреть этот вид фундамента/пола для своего нового проекта дома.
‍
Положительным моментом является более быстрая установка плит.
