Как в домашних условиях сделать вибростол: Как сделать вибростол для тротуарной плитки своими руками
Как сделать тротуарную плитку в домашних условиях 🚩 Строительные материалы
Изготовление облицовочного материала такого типа отличается трудоемкостью, но при этом технологически ничего особенно сложного собой не представляет. Понадобятся для самостоятельной отливки тротуарной плитки для двора дома или дачи такие инструменты и оборудование:
- бетономешалка;
- ведра и лопата;
- вибростол.
Также, конечно же, придется приобрести или сделать своими руками формы для плитки. Из материалов для изготовления такого облицовочного материала нужны будут:
- мелкий гравий;
- песок;
- цемент;
- масло для смазки форм;
- пигментный краситель;
- пластификатор.
Заливать тротуарную бетонную плитку своими руками положено примерно по следующей технологии:
- в бетономешалке приготавливают смесь;
- устанавливают формы на вибростол;
- смазывают формы маслом;
- включают вибростол;
- дожидаются, пока смесь равномерно распределится по форме;
- оставляют плитки сохнуть внутри форм на 1-2 дня.
Готовый облицовочный материал вынимают из форм и оставляют сушиться еще не несколько дней. Далее плитки используют по назначению.
Бетонный раствор для тротуарной плитки изготавливать рекомендуется исключительно в бетономешалке. Вручную качественную смесь для отливки такого облицовочного материала сделать, к сожалению, будет практически невозможно.
При использовании ручной технологии замеса раствор в любом случае получится не особенно однородным. Соответственно, и изготовленная из него плитка не будет отличаться слишком уж хорошими рабочими характеристиками.
Приготавливают бетонную массу для изготовления тротуарной плитки в пропорции цемент/мелкий щебень/песок как 1/1/2. Воды при этом берут столько, чтобы готовый раствор имел консистенцию влажного творога.
Разбавлять приготавливаемую бетонную смесь слишком большим количеством воды в любом случае крайне не рекомендуется. Иначе плитка в дальнейшем получится хрупкой и в процессе эксплуатации начнет быстро разрушаться. Использовать для изготовления тротуарной облицовки нужно обязательно именно густую смесь. В последующем при виброуплотнении в формах бетон все равно станет гораздо более жидким и пластичным.
Этот ингредиент в растворе, предназначенном для изготовления тротуарной плитки, должен присутствовать обязательно. Необходим пластификатор для увеличения текучести и эластичности раствора без необходимости дополнительного добавления воды.
При использовании такого вещества цементная смесь становится более плотной и прочной. А это в свою очередь, конечно же, самым положительным образом сказывается на качестве готовой тротуарной плитки.
Использовать такие смеси при приготовлении раствора для плитки положено в очень небольших количествах. Содержаться в готовой массе пластификаторов должно всего около половины процента. Если смеси этого типа в раствор будет добавлено больше, готовая плитка, как и при избытке воды, может получиться слишком уж хрупкой.
Конечно же, пластификатор для плиточного раствора, помимо всего прочего, нужно еще и правильно подготовить. Продаются такие смеси в специализированных магазинах в сухом виде. Перед добавлением в цементную смесь их нужно обязательно разводить водой.
Для приготовления пластификатора:
- в какую-нибудь емкость наливают подогретую до 40 °C воду;
- засыпают туда же сухую смесь;
- все тщательно перемешивают в течение минимум 15 минут строительным миксером.
Приготавливают пластификатор при изготовлении тротуарной плитки в пропорции вода/сухая смесь как 2:1. После перемешивания раствор нужно также еще и настоять в течение нескольких часов.
Приготавливают пластификатор для раствора под плитку обычно с вечера. В этом случае утром этот ингредиент можно просто перемешать в течение 15 мин и добавить в смесь.
Оборудование этого типа при желании можно изготовить своими руками. Элементами конструкции вибростола, предназначенного для заливки тротуарной плитки, являются:
- рама, сваренная из стального уголка;
- металлический лист, уложенный поверх рамы на пружинных или резиновых амортизаторах;
- двигатель с эксцентриком.
Ширину и длину «столешницы» такого оборудования подбирают в зависимости от размера будущей плитки. Один вибростол, предназначенный для изготовления такой облицовки своими руками, обычно бывает рассчитан на 4-6 форм.
Формы под плитку устанавливают на стол вплотную друг к другу. Такое расположение облегчает в дальнейшем процедуру их заполнения.
После того как формы будут установлены на вибростоле, их тщательно смазывают каким-нибудь маслом — растительным или даже, к примеру, просто обычной отработкой. Эта процедура позволяет в дальнейшем получить плитки с идеально ровной поверхностью.
Ко всему прочему при использовании масла в процессе изготовления тротуарная плитка не прилипнет к стенкам и дну формы. А это в свою очередь в дальнейшем облегчает выемку готового облицовочного материала.
Приготовленный в бетономешалке цементно-песчаный раствор укладывают с помощью мастерка по центру форм. После того как все емкости будут заполнены, включают вибростол. Работать такое оборудование для получения качественной плитки должно не менее 3-4 мин. После включения стола смесь под действием вибрации начинает равномерно распределяться по формам.
После того как на поверхности цементной смеси в емкостях появится белая «пенка», стол можно выключить. Далее следует:
- накрыть формы с раствором пленкой или, к примеру, куском фанеры;
- в течение суток периодически поливать застывающие плитки водой во избежание появления на них поверхностных трещин.
Вынимают готовый облицовочный материал из форм чаще всего на вторые сутки после заливки. Застывшие плитки помещают в сухое темное место и оставляют дозревать еще минимум на 5 суток.
Собственно сам бетон, как известно, имеет не слишком приятную серую расцветку. Для того чтобы готовая плитка, предназначенная, к примеру, для садовой дорожки, получилась эстетически привлекательной, в цементный раствор, помимо всего прочего, часто добавляют пигментные красители.
Стоят такие составы, к сожалению, достаточно дорого. Поэтому для удешевления готовой плитки при ее изготовлении иногда используют такую технологию окрашивания раствора:
- разделяют бетонную смесь на две половины;
- в одну из частей добавляют пигмент, а вторую оставляют неокрашенной.
В последующем при заливке в форму сначала кладут окрашенный раствор и включают вибростол. После того как смесь распределиться по поверхности емкости, добавляют неокрашенную смесь.
При применении такой технологии получается относительно недорогая красивая цветная плитка с обычным серым бетонным «основанием». Выглядит такая облицовка не хуже окрашенной полностью.
При использовании такого оборудования домашняя, изготовленная своими руками плитка, конечно же, получается максимально качественной. К тому же применение вибростола еще и значительно облегчает процедуру изготовления такой облицовки Однако имеется такое оборудование, конечно же, далеко не в каждом хозяйстве.
Стоят вибростолы, используемые для изготовления тротуарной плитки, достаточно дорого. Сборка же их своими руками многим владельцам загородных участков, решившим облицевать двор тротуарной плиткой, может показаться процедурой излишней. Ведь в последующем вибростол в хозяйстве может и не пригодиться.
Чтобы не тратить лишних денег и времени, многие хозяева загородных домов просто изготавливают плитку своими руками без использования вибростола. В этом случае применяется такой способ отливки тротуарной облицовки:
- форму устанавливают на обычном столе;
- накладывают в емкость первую небольшую порцию смеси;
- аккуратно разравнивают раствор мастерком;
- накладывают следующую порцию бетонной смеси.
Таким образом заполняют форму раствором до краев. Далее начинают уплотнять смесь, резкими частыми движениями поднимая край емкости и опуская его с не слишком сильным ударом о стол.
Уплотнять смесь в форме вручную так же, как и при использовании вибростола, нужно достаточно долго. Это позволит значительно повысить прочность готовых облицовочных изделий.
Уходить на процедуру уплотнения смеси в любом случае должно не менее 4 мин. После того как раствор в форме станет жидким, его дополнительно разравнивают шпателем, удаляя при этом излишки. Через двое суток, как и при применении вибростола, застывшую плитку вынимают из форм.
После выемки готовой плитки поверхность форм обычно остается достаточно чистой. Однако мыть такие емкости после окончания изготовления тротуарного облицовочного материала нужно обязательно. Причем делать это желательно сразу же.
Если формы не очистить, налипшие на их дно и стенки кусочки бетона отрицательно повлияют на качество следующей партии плитки. Моют емкости, предназначенные для изготовления тротуарной облицовки, обычно или просто теплой водой, или же крепким соляным раствором.
Производство тротуарной плитки в домашних условиях
Технология производства тротуарной плитки достаточно проста. Выполнять ее можно в домашних условиях. Для изготовления тротуарной плитки понадобится достаточно доступное по цене оборудование. Судите сами, самое дорогое, что вам придется купить это бетономешалка. Вибростол можно изготовить своими руками. Формы для плитки придется покупать, но они на сегодняшний день не такие дорогие как раньше. Хорошую форму из качественного материала можно купить по цене от 1$ за штуку. Цену на форму определяет качество материала, размер и стиль оформления самой формы. Для полной комплектации лини необходимо приобрести подборочную лопату, хорошее металлическое ведро на 10 литров, полеты которые будут заставлены готовой плиткой, резиновые перчатки для безопасной работы. Когда у вас полностью комплектная линия для изготовления тротуарных плиток можно приобрести и доставить сырье для производства:
- цемент марки не ниже А-Ш-400;
- пластификатор C-3;
- пигментный краситель;
- отсев гранитный;
- смазку для форм.
Сам производственный цикл можно разделить на несколько этапов:
- подготовка пластиковых форм;
- приготовление цветного бетона;
- процесс вибролитья суточная;
- выдержка;
- распалубка и новая подготовка форм.
Дальше рассмотрим процесс изготовления тротуарной плитки в деталях. Определим рентабельность бизнеса и сроки окупаемости.
Тротуарная плитка изготавливается по простому технологическому процессу
Подготовка форм перед изготовлением вибролитых изделий. Тротуарную плитку изготавливают на простом оборудовании:
- вибростол;
- бетономешалка;
- формы.
Вот подробная инструкция по изготовлению бетонных изделий способом вибролитья. В начале производственного цикла необходимо подготовить формы для заливки. Формы лучше использовать пластиковые. Технологией предусмотрены нюансы при формовке и распалубке вибролитых изделий. Предварительно перед изготовлением смазываем формы специальной смазкой для качественно распалубки. Так же смазка подливает срок службы форм до 500 циклов и больше. Смазанные формы лучше мыть после распалубки перед следующей заливкой. Это тоже очень важно. Новичкам смазку лучше приобретать специальную. При желании смазку можно сделать самому. Но тут важно четко угадать с пропорциями. Смазку для пластиковых форм делают так. 50 грамм моторного масла следует разбавить в 1,5 литрах воды. Нужно очень хорошо и долго взболтать такую смесь. Очень осторожно экспериментируйте с пропорциями смазки. Вам важно выбрать идеальный баланс жирности. Слишком жирная смазка обракует всю вашу партию. После очень жирной смазки получаются раковины в плитке. Такая тротуарная плитка больше похожа на ракушник. Слабая жирность в смазке не даст должного эффекта при распалубке. После смазки форм можно приготовить бетон.
Подготовка составных компонентов для приготовления бетона. Перед приготовлением бетонной смеси требуется подготовить сам бетоносмеситель. Ведром воды ополосните бетономешалку из нутрии. Воду обязательно вылить. Стенки, где будет перемешиваться бетон должны быть влажными. Для изготовления тротуарной плитки необходимо делать на половину мокрый бетон. От этого зависит его прочность и продолжительность выдержки изделий в формах. Влажные стенки будут более качественно смешивать состав бетона и не дадут сильно засорить бетономешалку растворными налетами. Дальше следует подготовить пластификатор и бетонный краситель. Пластификатор должен составлять 0,5% от количества всех компонентов раствора в сухом виде. На 40 литров бетона понадобится 200г. пластификатора. Ни в коем случаи нельзя добавлять пластификатор в сухом виде. Его надо сначала приготовить. Разбавляем 200г. пластификатора в 1 литре горячей воды 70-80 градусов Цельсия. Вода должна быть обязательно горячей, чтобы пластификатор хорошо растворился. В горячую воду из мерного стаканчика хорошо расколачивая, добавляйте маленькими порциями порошок пластификатора. Нельзя допускать осадка он должен хорошо раствориться. Дальше подготавливаем пигментный краситель бетона. Процентное соотношение красителя должно составлять не менее 2% от всех компонентов в сухом виде. Если делать качественную тротуарную плитку нельзя экономить на красителе. У вас должен получиться насыщенный цвет бетона, который будет годами держать свой оттенок. Пигментный краситель достаточно дорогой и многие пытаются удержать себестоимость продукции за счет экономии при расходах пластификатора. Но такой подход неоправдан. Через год-два плитка потеряет свой цвет. Через два года после дождя мокрая плитка будет смотреться как новая, но в сухом состоянии цвета почти не видно. Чтобы оправдано сэкономить краситель лучше использовать технологию заливки двумя слоями. Наполовину наполнять формы цветным бетоном и зразу же бесцветным. Такая плитка будет даже прочнее. Только промежутки между заполнением слоев не должны превышать 20 минут. Так можно сэкономить дорогой краситель в 2 раза. 800г красителя предварительно разбавьте в 3 литровой банке с водой при температуре 40-50 градусов. Так же тщательно перемешивайте и добавляйте маленькими порциями. Ни в коем случаи нельзя допускать осадков в красителе. Такой осадок может браковать вашу плитку. Маленький комок осадка красителя в лицевой стороне плитки делает раковину. Так тротуарная плитка может потерять товарный вид и прочность из-за плохо разбавленного красителя. Если пигментный краситель плохо разбавленный, он не придаст должного цвета для плитки.
Технологический процесс изготовления вибролитой плитки. Когда у нас формы смазаны, пластификатор и пигментный краситель разбавлены, бетономешалка увлаженная, можно заколотить бетон. В технологии изготовления тротуарной плитки есть свои особенности для приготовления бетона. Это низкий состав воды. Прочность бетонных изделий зависит от коэффициента соотношения цемента и воды. Стоит только на 30% добавить больше жидкости и бетон потеряет свою прочность в 2 раза. Раствор для плитки как уже упоминалось выше, должен быть наполовину мокрый (как мокрая земля). Он может показаться вам слишком сухим, но как только попадет на вибростол, уже покажется слишком мокрым. Это такой фокус, который вас ожидает в процессе изготовления тротуарной плитки. Поэтому воду мы добавляем меньше чем цемента на 30% от объема. На 3 ведра цемента уходит 2 ведра воды и это включительно с пластификатором и красителем. Такой бетон достаточно сложно вымешать. Для этого и нужно предварительно увлажнять бетоносмеситель. Ну, теперь включаем бетономешалку и в первую очередь заливаем отмеренную порцию воды пока без красителя и пластификатора. Дальше добавляем порцию цемента и перемешиваем, чтобы получилась однородная эмульсия (в народе говорят молочко). Потом добавляем отсев и у нас уже получается раствор. Хорошо перемешиваем и добавляем предварительно разбавленные компоненты: пластификатор и краситель. И все это хорошо вымешиваем пока не получим красивую на цвет однородную массу.
Данный рецепт полусухого бетона предназначен для вибролитья тонкостенных бетонных изделий или для производства шлакоблоков на самодельном станке.
Когда у нас готов бетон мы заполняем формы и ставим их на вибростол. Количество форм на столе играет важную роль в интенсивности вибрации. Пружины стола не должны быть слишком перегружены и слишком ослаблены. Вибрация должна быть в определенной интенсивности. Как только вы поставили на стол формы с бетоном и включили вибростол, начинается волшебство. Сухой бетон начинает превращаться в жидкий. В формах появляется, все больше места и следует заполнить их еще. Кажется, что формы на вибростоле содержат уже жидкий бетон, но если перевернуть форму, ее содержимое не вываливается, а плотно прилипло к граням формы – значит, вы все делаете правильно. Длительность вибрации должна продолжаться приблизительно 4-5 минут. При должной вибрации не следует выключать вибростол до появления на бетоне в формах белой пенки. Это свидетельствует о том, что вышел весь воздух из бетона. После чего снимите формы и отнесите их в помещение, замещенное от солнечных лучей. Плитка высыхает буквально за сутки. В этом ей помогает низкое содержание воды и пластификатор, который в ходит в состав плитки. Пластификатор не только придает эластичность при формировании, а так же эффективно высушивает и усиливает прочность бетонного изделия. На следующий день можно сделать распалубку и у вас готовая плитка. Она должна 5 дней, отлежатся перед продажей. Это придаст ей максимальной прочности. Формы после распалубки необходимо мыть, несмотря на то, что они были смазаны. Бетон насколько цепкий, что все равно оставляет следы на пластиковых формах. Простой водой их не отмыть. Лучше использовать много соли. Приготовить заранее солевой раствор высокой концентрации. Так существенно легче и быстрее помыть пластиковые формы для тротуарной плитки.
Расчет рентабельности в технологии изготовления тротуарной плитки
Для того чтобы произвести 1 квадратный метр тротуарной плитки нам потребуется:Одно ведро цемента марки А-Ш-400 – цена за ведро 1,5$
Три ведра отсева – цена за три ведра 0,4$ (стоимость отсева за 4т. с доставкой=32$)
Пластификатор 200г. – цена за 200г. 0,4$ (цена за мешок пластификатора 25кг = 47$).
Пигментный краситель 400г. (при условии двухслойного наполнения форм цвет / бесцвет) – цена 0,9$ (мешок в 30кг = 62$)
ИТОГО: 1,5$+0,4$+0,4$+0,9$= 3,2$, а стоимость одного квадратного метра цветной тротуарной плитки = 7,5$.
Рентабельность бизнеса составляет 135%. Достаточно ощутимый доход приносит технология производства тротуарной плитки. Конечно же, возможен определенный процент выбраковки. Но брак такого материала всегда найдет свое применение на стройке. С такой рентабельностью можно уступать конкурентной ценой при различных условиях. Например, при заказе 1000 квадратов 30% скидки. У бесцветной тротуарной плитки уровень рентабельности находиться на таком же уровне. Но ее сложнее продавать. Бесцветную плитку можно предлагать для создания бюджетных узоров при укладке. Таким образом, можно сэкономить и приукрасить покрытие плиткой.
Оборудование для изготовления тротуарной плитки и цены
Чтобы изготавливать тротуарную плитку необходимо купить оборудование.
Наименование | Фото | Цена |
Бетономешалка. | Цена зависит от объема в литрах в среднем 1,5$ за литр. Бетономешалка на 300 л. будет стоить 450$. Чем больше объем, тем дешевле цена за 1 литр. | |
Вибростол. | Можно делать своими руками он обойдется вам в 180$ максимум. Новый будет стоить от 500$. Я настоятельно рекомендую сделать вибростол своими руками, там нет ничего сложного. | |
Формы для изготовления тротуарной плитки. | Формы лучше брать с хорошего толстостенного пластика. Стоимость таких форм составляет от 1$ за штуку. На один квадратный метр покрытия в форме «рокки» понадобится 25 штук. А на квадрат формы «кирпич» нужно купить 50 форм. Все зависит от размера плитки. | |
Ведро. Лопата. Резиновые перчатки. | Доступно каждому. |
Для расчетов сроков окупаемости нам нужны такие показатели: стоимость оборудования в долларах производительность квадратных метров в сутки стоимость продукции долларов за 1 м.кв. рентабельность в процентах (%).
Расчет сроков окупаемости бизнеса лучше начинать с показателей производительности
Допустим, мы хотим производить 40 м. кв. плитки в форме «рокки» за сутки. Нам понадобится бетономешалка на 300 литров (это будет примерно 6 заколотов раствора) стоимостью 450$. Самодельный вибростол 180$. Формы 1$ * 25 штук в квадратном метре «рокки» * 40м.кв. = 1000$. Ведро, лопата, резиновые печатки = 20$. Итого расходы на закупку оборудования составляют 1000$+450$+180$+20$=1650$. Продажная стоимость сорока квадратов готового изделия составит 40м.кв. * 7,5$(цена за 1м.кв.) = 300$. А себестоимость плитки составляет 40м.кв. * 3,2$ = 128$. При налаженном рынке сбыта, оборотное сальдо (чистая прибыль) составляет 300$ — 128$ = 172$ в сутки. Важно отметить, что в себестоимость продукции не включены расходы на зарплату рабочим. План рассчитан на работу одного человека. А значит, вам нужно будет подготавливать 1000 форм. На подготовку может уходить до 5 дней. По этой причине, в сутки ваше истинное сальдо будет равно 172$ / 5 дней = 34$. Поэтому справедливый срок окупаемости оборудования составит: 1650$ (закупка оборудования) / 34$ (чистая прибыль) = 50 дней. Если вы планируете работать с выходными, то 50 дней / 22 рабочих дня = 2,5 месяца.
Плюсы и минусы бизнеса по изготовлению тротуарной плитки
В целом бизнес выглядит весьма привлекательным. Плюсы бизнес идеи: Идея не требует профильных инвестиций для старта Высокий процент рентабельности Простой технологический процесс производства Короткий срок окупаемости. Из минусов стоит отметить. Бизнес существенно зависит от сезонности. Достаточно долгий и скучный процесс подготовки форм (все формы нужно отмыть соленой водой от бетона и обработать смазкой). Этот бизнес может начать каждый. Его можно сделать как основным, так и дополнительным источником доходов. Так же производство вибролитых изделий можно использовать в целях экономии. Например, рассмотреть как альтернативу закупки плитки для укладки возле своего дома.
Если у вас идет стройка, то наверняка вы уже обзавелись бетономешалкой. Стол вы сделаете сами, а формы нужно купить. При случаях брака продукции можно использовать в других целях на стройке. Если вы очень осторожный человек и не готовы к рискам, то приобретите пару форм и попробуйте свои силы при мизерных затратах. Уверяю, у вас все получается. Тротуарная плитка это востребованный товар на рынке строительных материалов. Это расходный материал. Это самое практичное покрытие для двора. Например, асфальт при нагревании выделяет ядовитые пары. Бетон трескается при минусовой температуре. Мобильность плиточного покрытия позволяет свободно заменять изношенные участки. Верьте в продукт который вы продаете и у вас будут его покупать.
Как сделать самодельный вибростол своими руками или Как самому сделать вибростол.
Обычно при производстве самодельной тротуарной плитки и других бетонных изделий всплывает такая проблема, как удаление воздуха из раствора.
Эту проблему можно решить при помощи утрамбовывания смеси или вакуумным способом. Но сегодня мы поговорим об изготовлении самодельного вибростола своими руками.
Сначала конечно же принцип действия.
Вибростол своими руками
С вибростолом все просто:
С помощью вибратора создаются колебания, которые передаются через основу стола собственно формам с раствором.
Рабочая поверхность стола через амортизаторы стоит на основе стола или поверхности пола для поглощения колебаний вибростола.
Теперь более подробно рассмотрим основные узлы (составные части) самодельного вибростола.
- Рабочая поверхность вибростола, это прочная жесткая конструкция, напоминающая стол на которую будут устанавливать формы.
Размер площадки под формы нужно рассчитывать под ваши потребности, в зависимости от размера и количества заливочных форм, которое вы хотите формовать за один заход.
- Основа стола – конструкция, на которую устанавливается рабочая поверхность вибростола, в некоторых случаях она может стоять прямо на полу.
- Система амортизаторов, которая соединяет между собой основу и рабочую поверхность вибростола, и самое главное, поглощаетвсе колебания, чтобы ваш вибростол «не ускакал».
- И собственно вибратор или другое устройство, которое будет создавать колебания/вибрации для утрамбовывания смеси.
Из чего это все сделать?
- Каркас основы вибростола и рабочей поверхности лучше всего сварить из металлических уголков, труб или швеллеров. Скручивание на болтах не рекомендуется, поскольку резьбовые соединения от вибраций имеют свойство раскручиваться.
- Рабочую поверхность желательно укрыть листовым металлом и зафиксировать его с помощью сварки.
- Амортизаторами могут быть пружины достаточной жесткости, например клапанные пружины от советских автомобилей вроде «москвича».

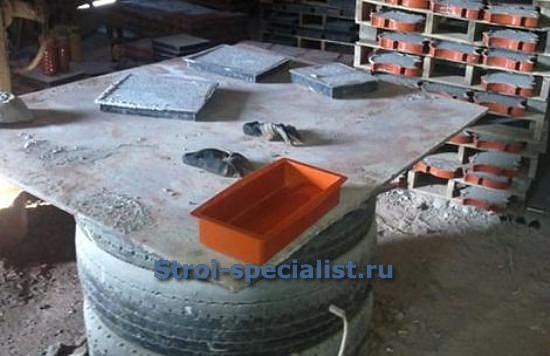

Также можно использовать резиновые подушки, подкладки, но это более редкий случай.
Цепные и тросовые амортизаторы даже не предлагаю, ввиду их излишней шумности.
- В качестве вибратора можно использовать электродвигатель с эксцентриковой насадкой (конечно лучше использовать дополнительный подшипник/и для дисбаланса для большей надежности)
Ну конечно же в продаже есть уже готовые вибраторы, только бери и ставь, как конструктор.
Если будете делать механизм дисбаланса самодельным, советую обратиться к толковому токарю, и он подгонит имеющийся у вас двигатель под ваши потребности и сделает качественный подшипниковый узел для дисбаланса.
Что поможет прослужить такому самодельному вибростолу очень длительное время без поломок.
Про крепление не буду упонинать кроме необходимости контровать резьбовые соединения контргайками, прихватками электросварки или другими способами.
Как сделать вибростол для плитки
Как сделать вибростол для тротуарной плитки своими руками?
Вибростол для тротуарной плитки своими руками целесообразно создавать, если планируется изготавливать большое количество бетонных изделий. Благодаря этому появляется возможность сократить затраты на покупку отделочного материала для садовых дорожек, подъездной аллеи, гаража или для других задач. Если использовать подручные средства, себестоимость такой конструкции существенно уменьшается.
Самостоятельно изготовленный вибростол обойдется значительно дешевле.
Что такое вибростол для плитки
Это вибропресс, предназначенный для производства отделочного материала разных видов:
- брусчатки;
- плитки;
- элементов конструкции ступеней;
- стеновых блоков;
- заборных секций из бетона;
- пеноблоков;
- подоконников и др.
Механизм действия такой конструкции основан на способности продуцировать вибрационные волны, благодаря чему опорная рама совершает до 3000 колебательных движений за 1 минуту. Это позволяет уплотнять цементный раствор в формах, установленных на виброплощадке. В результате качество бетонных изделий многократно увеличивается: исчезают пузырьки воздуха из слоя материала, структура становится более равномерной, устраняется слоистость. Благодаря этому срок службы плитки возрастает. Она приобретает устойчивость к воздействию высоких нагрузок.
Виды и типы вибростолов для производства плитки
Различают следующие группы конструкций:
Виды вибростолов.
- электрические;
- гидравлические самодельные вибростолы.
Принцип действия в обоих случаях одинаковый: источник вибрационных волн (двигатель) передает колебания площадке, установленной на опорах. Разница заключается в конструкции: при сборке электрического вибростола необходимо предусмотреть возможность установки рабочей площадки на прочные рессоры. Если будет использоваться гидравлический пресс, для его изготовления не нужны пружины.
Существуют стационарные и мобильные конструкции. Отличаются они по габаритам и мощности. Так, первый из вариантов не предназначен для перемещения, а значит, в данном случае отсутствуют ограничения по габаритам. Если используется столешница больших размеров, на ней может быть установлено множество форм с раствором. Это требует увеличения мощности двигателя.

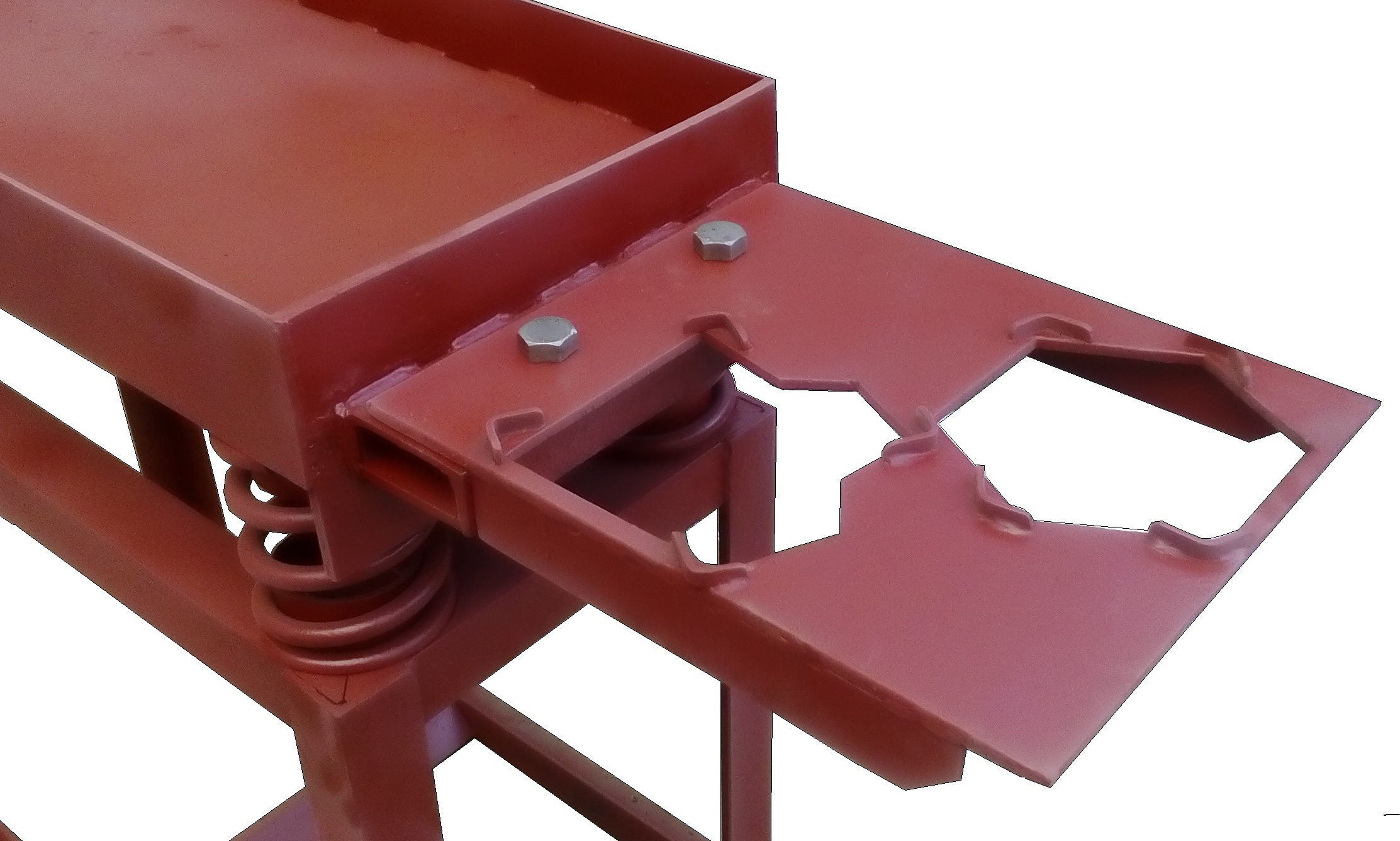

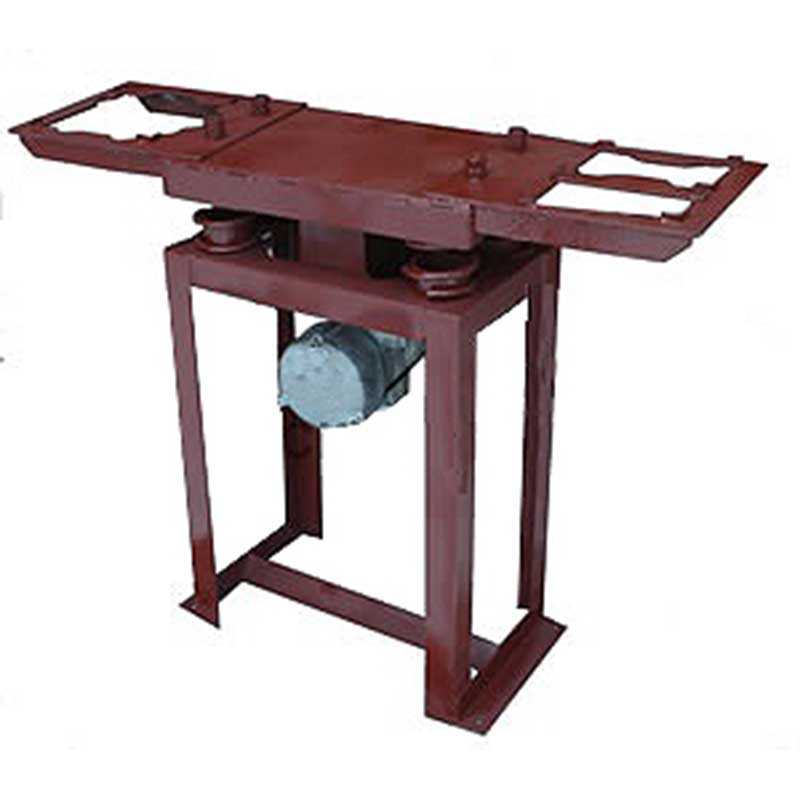

Кроме того, различают формировочные и расформировочные вибропрессы. Последний из вариантов используется редко в домашних условиях, т. к. современные формы для изготовления плитки создаются из гибких материалов. Это позволяет извлекать готовые изделия самостоятельно, не применяя расформировочные установки.
Существуют и другие виды вибропрессов:
- горизонтальные;
- вертикальные.
Данные варианты конструкций отличаются по способу установки двигателя. Он считается наиболее простым. В бытовых условиях горизонтальный вибропресс изготовить легче, т. к. рама состоит из меньшего количества элементов. Кроме того, закрепить двигатель в этом случае несложно.

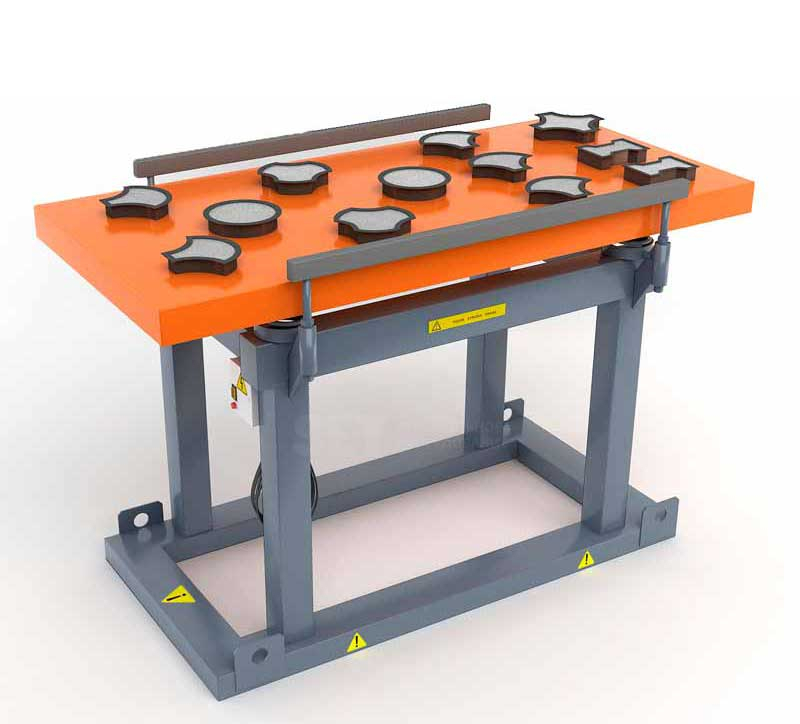

Конструкция вибропресса для тротуарной плитки
Основные элементы:
- двигатель;
- рабочая площадка, на которой будут устанавливаться формы с цементным раствором;
- неподвижная рама — используется в качестве опоры для остальных элементов конструкции;
- пружины — их размер зависит от габаритов рабочей площадки и мощности двигателя.
Конструкция вибропресса.
Если планируется изготавливать горизонтальный вибропресс, между опорной конструкцией и подвижной столешницей располагают рессоры. В случае с вертикальным вибростолом верхняя его часть, где устанавливаются формы с цементным раствором, имеет длинные ножки, которые соединяются с подвесами, зафиксированными на основании. Для упрочнения предусматриваются ребра жесткости. Такая мера является необходимой при использовании двигателя существенной мощности для обеспечения работы крупногабаритной конструкции.
Как сделать вибростол своими руками с горизонтальной вибрацией
Подготавливают материалы:- для изготовления рабочей площадки необходимо использовать металлический лист толщиной более 3 мм, тонкий материал брать не следует, это может негативно сказаться на прочности конструкции и поспособствует сокращению срока службы вибростола;
- трубы, уголки или швеллер для создания жесткой опоры: они будут выполнять функцию ножек, причем изделия с круглым сечением более предпочтительны, т. к. на них легче зафиксировать пружины;
- двигатель мощностью свыше 250 Вт, чем крупнее рабочая площадка, тем более производительным должен быть электромотор;
- пружины: рекомендуется использовать изделия данного типа из каленой стали, они будут выдерживать интенсивные нагрузки без риска потери свойств, прочности;
- для установки мотора крепление подбирается в индивидуальном порядке: выбор размера крепежа зависит от габаритов электромотора, способа его установки на площадке вибропресса.
Инструменты для изготовления самодельного вибростола.
- электродрель для подготовки отверстий в конструкции;
- сварочный аппарат: рекомендуется соединять металлические элементы данным способом, т. к. закладка стандартного крепежа может стать причиной выхода вибропресса из строя по причине ослабления креплений;
- ножницы по металлу;
- болгарка;
- строительный уровень;
- рулетка, линейка;
- маркер.
На следующем этапе создаются чертежи. Эскизов при этом будет недостаточно, т. к. важно точно разметить отверстия, определить габариты конструкции. Тогда при нарезке металлических элементов погрешность будет минимальной и не придется дорабатывать стол.
Какой двигатель лучше подойдет самодельному вибростолу
В бытовых условиях достаточно использовать двигатель с минимальной мощностью. Так, подойдет электромотор от стиральной машины. Его минимальная мощность — 220 Вт. Такой производительности хватит для обеспечения нормальной работы вибропресса габаритами не более 70х70 см. В данном случае можно разобрать бытовой электроприбор, который не используется или сломан (только двигатель должен быть исправным).
Если планируется изготавливать крупногабаритный пресс (размеры до 180х80 см), рекомендуется специально приобрести двигатель. Например, подойдет модель ИВ-99E. Его характеризует высокая частота колебаний. Однако данный вариант двигателя целесообразно использовать только в случае, когда планируется изготавливать большое количество бетонной плитки.
Технология изготовления вибростола
Основные этапы создания пресса:
- На основании подготовленных чертежей выполняется нарезка материала в соответствии с заданными размерами.
- Применяется сварочный аппарат для соединения основных элементов конструкции. На менее ответственных участках допустимо устанавливать стандартный крепеж (болтовое соединение).
- В центральной точке столешницы приваривают швеллеры, на которых в дальнейшем будет закреплен двигатель.
- Пружины с одной стороны прочно фиксируются на опорах, а с другой — соединяются с рабочей площадкой.
- Когда конструкция будет готова, ее покрывают антикоррозионным составом, сверху — лакокрасочными материалами.
Чертеж для изготовления самодельного вибростола.
Недостатком самодельной конструкции является необходимость расположения двигателя на столешнице. Это способствует уменьшению площади рабочей поверхности. Учитывая данную особенность, необходимо при нарезке листового металла предусмотреть возможность установки двигателя без потери площади. В специальных вибропрессовых установках двигатель располагается сбоку или внизу конструкции.

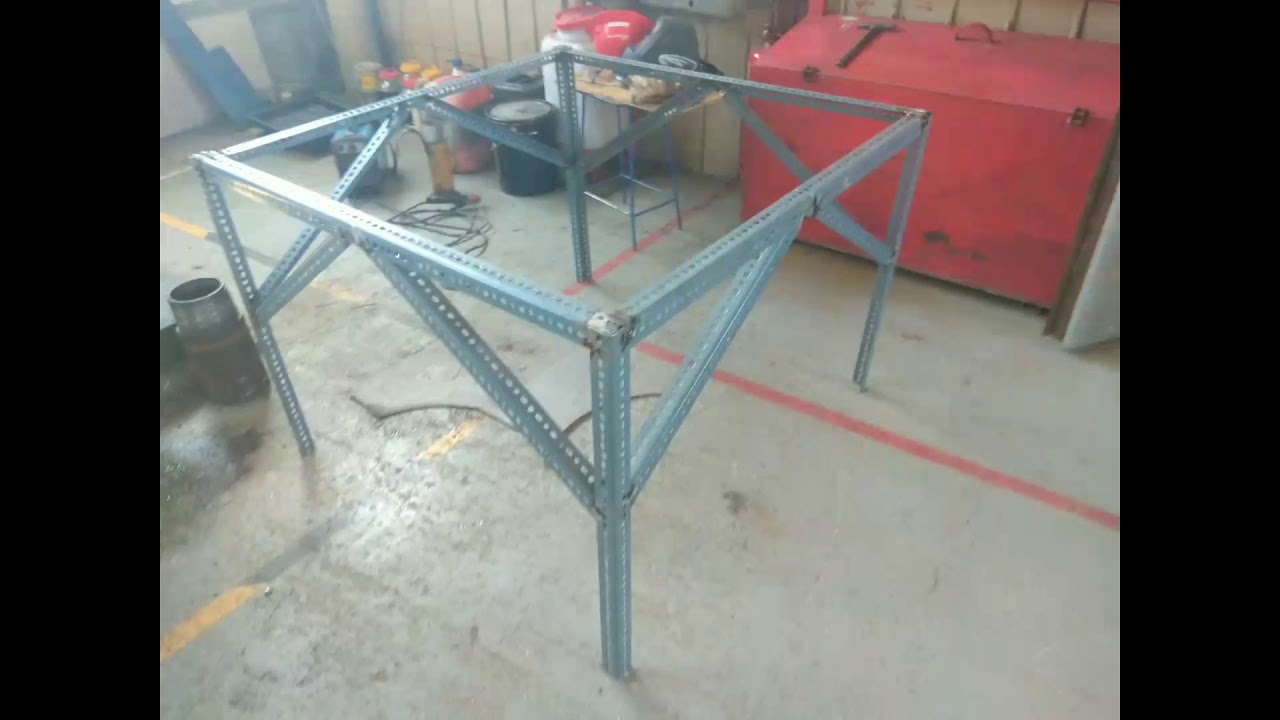

Станина

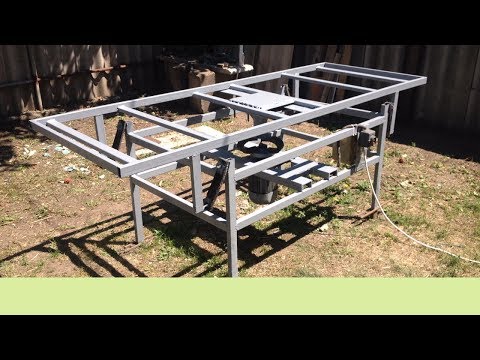

Изготавливается неподвижная часть платформы. От ее прочности будет зависеть износоустойчивость конструкции. Если планируется изготавливать гидравлический вибропресс, в данном случае можно обойтись без пружин. Тогда используют уголки, которые крепятся непосредственно к рабочей площадке. При этом получают жесткую конструкцию. Вибрационные волны распространяются от гидравлического двигателя. В данном случае интенсивность биения элементов узла гидравлики достаточно высокая, что позволяет обеспечить требуемый результат.
Виброплатформа
При изготовлении рабочей площадки в качестве основного варианта следует рассматривать металлический лист толщиной не менее 3 мм. Если такой возможности нет, допустимо применять менее надежный материал. Когда толщина металла не достигает 3 мм, лист рекомендуется усилить с помощью металлических уголков. Их располагают по периметру.
Если зафиксировать такие изделия так, что одна полочка будет располагаться на столе, а другая — в вертикальной плоскости, в данном случае обеспечивается высокая надежность конструкции. Так, наличие бортиков по периметру вибропресса не позволяет формам, в которых содержится цементный раствор, упасть. Этому может способствовать работа электродвигателя и вибрационные волны.
И, наоборот, когда планируется изготавливать крупные изделия из бетона (подоконник, ступени для лестницы и пр.), не следует устанавливать уголки так, что при этом образуются бортики по периметру. В данном случае рабочая площадь столешницы несколько уменьшается.
Вибродвигатель
Вибродвигатель необходимо выбирать по мощности.
Без данного узла вибропресс изготовить не получится. Наличие электромотора отличает такое оборудование от ручного инструмента. При выборе двигателя необходимо обращать внимание на мощность агрегата, частоту колебаний. Это основные параметры. Дополнительно учитывают размеры мотора. Когда создается малогабаритный вибропресс, нужно учитывать, что сверху на нем будет располагаться двигатель. Если он большой, на столешнице не удастся расположить достаточное количество форм. В результате скорость изготовления бетонных изделий уменьшится.
Заводской вибратор
Когда планируется приобретать мотор специально для установки на вибропресс, следует рассмотреть наиболее распространенный вариант — площадочный вибромотор ИВ 99Е. Его основные характеристики:
- напряжение питания 380 В, значит, устройство подключается к выделенной линии, сечение провода должно соответствовать обеспечиваемой нагрузке;
- потребляемая мощность — 500 Вт;
- скорость вращения — 3000 оборотов в минуту;
- масса — 12 кг;
- рабочий ресурс — 700 часов.
Существуют и другие модели данной линейки (ИВ 99). Среди них можно подобрать однофазные агрегаты. Отличаются устройства по мощности, номинальному напряжению, ресурсу работы. Некоторые модели могут функционировать на протяжении 3000 часов.
Однако в бытовых условиях использовать такие агрегаты целесообразно лишь в случае, когда планируется наладить производственную линию по изготовлению плитки.
Самодельный вибропривод
Применяют электродрель. Она будет выступать в качестве источника волн вибрации. Достаточной силы биение обеспечивается благодаря соединению дрели с куском арматуры, которая предварительно была зажата в тиски. Можно также использовать мотор любого электроприбора умеренной мощности. Чтобы он способствовал появлению вибрации, предварительно на валу устанавливают эксцентрики.
Вибростол из автопокрышек
В качестве опор используют старые шины. Их устанавливают друг на друга. Для упрочнения конструкции покрышки соединяют болтами внутри. Принцип фиксации мотора такой же, как и в выше рассмотренном случае. Только меняется его локализация — он располагается на швеллерах снизу рабочей площадки. Это позволяет дополнительно установить мотор в шину.
Тротуарная плитка своими руками — формы и вибростолы (чертежи) | Своими руками
Как сделать тротуарную плитку своими руками по формам и вибростолу
Самостоятельно изготовить бетонную плитку для мощения дорожек в саду — от силы у любого мастера возникнет желание.
Так, Иван Столетов из Гродно изготовил набор плиток для своего участка, и их стоимость по сравнению с покупной составила половину стоимости, не считая стоимости доставки.
Самому, наверное, и не пришлось бы изготавливать тротуарную плитку, но в фирме, где я заказывал комплект этих бетонных изделий, произошел технологический сбой — и простой мог затянуться на несколько месяцев, что не входило в мои планы. Это навело меня на мысль сделать набор из плитки своими руками, благо была хорошая теплая погода и свободное время.
Учитывая небольшой объем работы, я решил отлить плитку в пластиковые формы, а бетон замешать вручную.По этой же причине я не производил специальный вибростол, а использовал простое устройство, о котором я расскажу чуть позже. У меня был определенный опыт изготовления крупногабаритных плит с деревянными и металлическими формами, но была специфика, и пришлось в чем-то экспериментировать.
Читайте также: Тротуарная плитка своими руками — самый простой способ изготовления тротуарной плитки
ИНСТРУМЕНТЫ, МАТЕРИАЛЫ И ПРИНАДЛЕЖНОСТИ ДЛЯ ИЗГОТОВЛЕНИЯ САМОМОДУЛЬНОЙ НАКЛОННОЙ ПЛИТКИ
Приобретены пластиковые формы, мастерок, шпатель, линейка, лопата, измельчитель, молоток, сетка для просеивания гравия и песка, цемент, вода, ведро, смазка и кисть (для смазки форм), шейкер для формования, арматура, вязальная проволока.
Формы для плитки
Мне понадобилось всего четыре пластиковых формы, чтобы освоить необходимое количество, а это около 500 плиток. Велик соблазн приобрести фигуры больших размеров — 50 Х 50 Х 5,5 см или 60 * 60 * 5,5 см: подкупала простота лепки и большая площадь плитки. Для сравнения купил одну такую форму и изготовил неснолько прототипов. Меньшие плитки оказались более прибыльными, поэтому я решил использовать формы размером 30 «30» Zсм.
На создание всей партии у меня ушло чуть больше месяца.Процесс можно было ускорить, но я не стал торопиться: у меня всегда хватало работы на дачном участке, и я параллельно занимался укладкой плитки, потому что бетону в процессе изготовления плитки нужно время для набора прочности и до, и после литье.
Состав бетонной смеси
Состав бетонной смеси, консистенцию и вязкость я подбирал экспериментально. Эти параметры существенно влияют на качество плитки (наличие пористых раковин в бетоне) и скорость набора смеси прочности. Также необходимо было правильно выбрать консистенцию смазки, от которой зависит качество плитки, и удобство формования.
Бетонную смесь я взял в следующей пропорции: песок с мелким гравием, три объемные части, цемент — одна часть. Смесь закапали в металлическую корыто и тщательно перемешали кельмой (перемешивать было легче, чем лопатой), постепенно добавляя воду и доводя раствор до состояния густой сметаны. А потом я привык использовать дрель с насадкой для перемешивания раствора.
При замешивании бетона нужно соблюдать осторожность и не торопиться. Жидкая смесь хорошо заполняет форму, но перед формовкой ее необходимо долго выдерживать, иначе плитки легко ломаются, особенно углы, и тогда им нужно больше времени для набора прочности. И наоборот, если приготовить очень густую бетонную смесь, ее будет сложно вибрировать, и результат будет несовершенным: плиты не устойчивы, имеют раковины и имеют неприглядный вид. В общем, надо найти золотую середину.
Опытным путем подбирает необходимый размер фракций песчано-гравийной смеси для приготовления бетона, используя для просеивания гравия сетку с ячейками необходимых размеров. Это также влияет как на тип плитки, так и на ее прочность. С применением пескобетона прочность уменьшается, и время на повышение прочности, поэтому я исключил этот вариант. При использовании крупного щебня без просеивания прочность неплохая, но тип плитки (особенно толщиной 3-4 см) мне не понравился.Для меня оптимальным вариантом была смесь мелкого гравия с крупным песком.
Сначала замазанные пластиковые формы заливаются бетоном на высоту чуть больше половины их высоты (рисунок 1), кладу обрезки металлической сетки или прутки остальной арматуры и затем заливаю бетоном до краев. Плитка будет более прочной, если отдельные стержни арматуры связать между собой вязальной проволокой.
Надо внимательно следить, чтобы арматура была залита бетоном со всех сторон.Излишки бетона после заливки снимаются с поверхности и выравниваются шпателем. Конечно, можно и не закладывать арматуру в опалубку, но тогда плитке требуется почти вдвое больше времени, чтобы набрать необходимую прочность (или увеличить расход цемента) для безопасного формования, а прочность плит при толщина в 3-4 см оставляет желать лучшего.
Смазка форм для тротуарной плитки
Смазку можно приготовить самостоятельно, но при выборе пропорций компонентов необходимо соблюдать осторожность.Если смазка будет слишком жирной, поверхность плитки будет перфорированной, как если бы она была сделана из ракушечника. При недостаточной жирности смазки плитку без повреждений вытащить из формы невозможно.
Для приготовления смазки можно взять около 50 г моторного масла и около 1,5 л воды, тщательно перемешать — взболтать в пластиковой бутылке с усилием и продолжительностью не менее получаса.
Правильно подобранная смазка увеличивает срок эксплуатации форм: оборот может быть в 600-800 раз.Для меня оптимальным оказался следующий состав смазки. Это разработка масла (или чистого масла) для дизельного топлива — оно более жидкое по сравнению с маслом для бензиновых двигателей. Разбавляю отработку соляркой (керосином) примерно в соотношении 1:10 — и смазка готова. Затраты на смазку форм незначительны, а качество хорошее.
Вибростол для тротуарной плитки своими руками
Прочность плитки зависит от того, насколько тщательно литая форма подвергается вибрации, и от времени ее изготовления.Сначала разливал формы, раскладывая их на старых стульях, и гремел по пьедесталам и ножкам табурета, пока на поверхности заготовки не образовались пузыри.
Появление пузырей означает, что в бетоне нет воздуха, а в плитке не будет раковин. Удобен для мелкой плитки в небольших количествах.
При заливке несколькими партиями в день необходимо укладывать более жесткую бетонную смесь. 8 в этом случае вы не собьете столько рук. Я использовал электрическую точилку, установленную на подставке из широкой доски.
Старый шлифовальный круг с большим посадочным гнездом я установил на валу мотора со смещением от центра около 1 см. При включении на холостом ходу точильный камень начинает заметно вибрировать — для небольшой тротуарной плитки этого достаточно. Хороший результат — точильный камень с двумя шлифовальными кругами.
Время вибрации одной партии — от двух до пяти минут. Как только на поверхности смеси появится пена, то есть весь воздух вытечет, точильный камень можно останавливать.В процессе вибрации полусухая цементная смесь намокает на глазах, и может показаться, что состав в формах очень жидкий, но на самом деле это не так. Если вы возьмете форму и перевернете ее, жидкость, которая кажется жидкой, не вытечет из нее. Это говорит о том, что все сделано правильно — и бетонная смесь крепкая.
После вибрации я также дополнительно заклеил стойки и стол молотком или киянкой. В конце он перенес формы на свободную площадку, защищенную от прямых солнечных лучей.Плитки из форм были удалены через несколько часов.
Если бетон в формах перенапрягается, то плитку вытащить из формы будет сложно. В этом случае помогает такой способ: опустить форму на пару минут в теплую (* 60 ° С) воду, а затем установить на вибростол и 10 секунд вибрировать.
В холодную погоду следует использовать пластификаторы, часто добавляют 8 бетонную смесь. Следует помнить, что доля пластификатора должна составлять 0,5% от общего количества бетона.Пластификатор нельзя добавлять в сухом виде — его необходимо развести в горячей воде из расчета 200 г / л. Не разбавляйте пластификатор в холодной воде — так он не растворяется. Его необходимо перемешивать до полного растворения, ведь даже малейший осадок приведет к образованию кратеров на готовом продукте.
Читайте также: Бетонная тротуарная плитка своими руками: фото изготовления
Цветная плитка своими руками
Для получения цветной плитки необходимо приготовить раствор красителя нужного цвета, и в сухом виде он должен составлять не менее 5% от общего объема смеси.При меньшем количестве красителя готовая плитка быстро потеряет цвет. Чем ярче мы получим готовую плитку, тем больше красителя придется добавить. Проблема в том, что краситель стоит недешево.
Однако здесь можно сэкономить, если цветной бетон заполнен только наполовину (рисунок 3), а другая половина — обычным бетоном. Готовая плитка будет не только дешевле, но и прочнее, чем целиком из цветного бетона.
Краситель необходимо предварительно развести теплой водой в пропорции 1: 3 до полного растворения.Приготовленная бетонная смесь по консистенции (с использованием красителя и пластификатора) должна напоминать влажный песок. При приготовлении цветной плитки с пластификаторами для создания однородной массы цветного бетона лучше использовать бетономешалку или дрель с насадками для замешивания раствора.
В заключение скажу: не бойтесь экспериментировать — тогда вы обязательно найдете свою оптимальную технологию, красиво и недорого обустроите свой участок. Если будет охота, то любую работу наладят!
Вибростол для тротуарной плитки — чертежи
Рис.1. Последовательность укладки бетона в пластиковые формы: 1 — форма; 2 — первый слой бетонной смеси; 3 — арматура; 4 — второй слой бетона.
Рис. 2. Самодельный вибростол с заземлением: 1 — опора; 2 — форма; 3 — широкая доска; 4 — точилка.
Рис. 3. Последовательность заполнения пластиковых форм при экономичном способе производства цветной плитки.
Тротуарная плитка своими руками: фото
Общий вид пластиковых форм, в том числе больших.
Просеивание песчано-гравийной смеси сеткой.
Перед заливкой пластиковой формы бетоном ее необходимо смазать.
Рабочий стол перед заполнением форм.
Вид прочности готовых плит.
Готовая плитка легко снимается с форм с правильно подобранной смазкой.
Тротуарная плитка своими руками: видео
В этом видео рассказывается, как сделать максимальное количество тротуарной плитки имея под рукой небольшое количество форм.
© Автор: Иван Столетов.Рисунки В. Давдова
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
Бетонный вибростол для изготовления плиток блокировки
бетонный вибростол для изготовления плиток
Введение вибростола
бетонный вибростол серии ZDP в основном используется для уплотнения бетона (литейное производство), огнеупорных материалов и заливки пластмасс в формах и формах ,
Вибрационный стол применяется в различных отраслях промышленности: уплотнение сыпучих материалов, уменьшение количества пузырьков воздуха и последующее размещение большего количества материалов в контейнере меньшего размера, что помогает снизить затраты.Вибростол
применяется для бетона / конструкций: для уплотнения бетонной формы, фиксации плитки, изготовления блоков плитки для брусчатки.
Этот вибратор для бетона в основном состоит из стола, вибрационных двигателей, демпфирующих пружин и основания.
Характеристики вибростола
1. простая конструкция, низкий уровень шума
2. низкое энергопотребление
3. длительный срок службы , простота обслуживания
4. Регулируемая возбуждающая сила
5. Реализация различных режимов вибрации: вертикальная вибрация, горизонтальная вибрация, двухмерная вибрация, трехмерная вибрация
Вибрационный стол ———— Модель ZDP500 Размер стола ———- 500 * 500 мм Материал —————- — углеродистая сталь Q235 Амплитуда —————— 2-5 мм Максимальная грузоподъемность —— 300 кг Мощность ——- ————— 0.25 кВт * 2 |
Вибрационный стол ———— Модель ZDP1030 Размер стола — ——- 1000 * 3000 мм Материал ——————- углеродистая сталь Q235 Амплитуда ———— —— 2-5 мм Максимальная грузоподъемность —— 2500 кг Мощность ——————— 0,75 кВт * 4 |
Параметры вибростола
Модель | Размер стола (м2) | Мощность стола (м2) | (мм) | Масса (кг) |
ZDP-500 * 500 | 0.25 | 0,25 * 2 | 2-5 | 150 |
ZDP-600 * 600 | 0,36 | 0,37 * 2 9002 | 180 | |
ZDP-800 * 800 | 0,64 | 0,75 * 2 | 2-5 | 300 | 1.0 | 1,1 * 2 | 2-5 | 450 |
ZDP-1200 * 1200 | 1,44 | 1,5 * 2 | 2 90111200 | |
ZDP-1500 * 1500 | 2,25 | 1,1 * 4 | 2-5 | 1800 |
4.0 | 1,5 * 4 | 2-5 | 2500 | |
ZDP-3000 * 3000 | 9 | 1,5 * 6 | 2-5 1163200 |
Как получить подходящий вибростол?
Чтобы предложить вам подходящий вибростол, пожалуйста, сообщите следующие условия при отправке запроса:
1.какое у вас приложение?
2. Какой у вас вес загрузки?
3. Какой размер стола вам нужен? (Размер может быть любым)
Упаковка и отгрузка
Наружная упаковка | фанерный ящик, который до международные стандарты. |
Внутренняя набивка | влаго- и водонепроницаемая мембрана. |
Доставка | 5-7 рабочих дней после депозита |
You May Like
1 0003 | ||
линейный вибрационный грохот | вибрационное сито для лабораторных испытаний | встроенное контрольное вибросито |
1 900 | ||
винтовой конвейер | активатор бункера | вибросито |
Как сделать свой собственный плиточный стол
Скорее всего, у вас в доме остались остатки плитки или битые куски плитки от предыдущих ремонтов и реконструкций. Они просто сидят там, и вы не можете их ни для чего использовать. Хорошо подумайте еще раз! Оставшиеся плитки — это то, что вам нужно для изготовления плиточного стола, и мы покажем вам, как вы можете реализовать такой уникальный проект.
Посмотреть в галерее
Прежде всего, вам нужно найти основу для вашего плиточного стола.Может быть, у вас есть старый деревянный стол, а может, вы можете купить дешевый. Очистите его и подготовьте к использованию в вашем новом проекте DIY. {Найдено на Southernrevivals}.
Затем соберите все кусочки плитки и расположите их по цвету, форме, размеру или как хотите. Смешайте и сопоставьте их, чтобы покрыть ими столешницу. Если у вас есть сломанные кусочки плитки, вы можете сложить их как пазл. Это займет некоторое время, но когда вы закончите, у вас будет единственный в своем роде предмет мебели.
Когда вы будете довольны выбранным дизайном, возьмите немного клея и начните приклеивать плитки к столу одну за другой. Вы можете покрыть только верхнюю часть или вы также можете покрыть плитки плиткой, если дизайн и размер позволяют t. Подождите, пока клей высохнет, очистите и отполируйте новый стол.
Посмотреть в галерее
Это основные шаги, которые необходимо выполнить, если вы хотите создать свою собственную таблицу плиток. Затем вы можете использовать его во внутреннем дворике, на террасе, в саду или в помещении, если, скажем, вам нужен стол на кухне.Вы также можете использовать эту идею для создания кухонного острова с плиточной столешницей.
Посмотреть в галерее
Посмотреть в галерее
Вот прекрасный кухонный стол, сделанный из плитки разных цветов и узоров. Все они имеют одинаковые размеры, поэтому собрать дизайн было легко. Он выглядит как отличный кухонный остров или кладовая с практичными полками внизу для хранения посуды и других вещей. {Найдено на 101woonideeen}.
Посмотреть в галерее
Посмотреть в галерее
Сделайте стол из мозаичной плитки, а также скройте неровности, чтобы придать ему чистый и аккуратный вид.Сначала соберите стол или используйте старый, который у вас уже есть. Распылите краску на основу стола. Затем закрепите плитки тонким раствором, нанесенным шпателем. Дополнительная полоса плитки скроет края, и вы можете использовать малярный скотч, чтобы удерживать ее на месте. Как только раствор высохнет, нанесите раствор и удалите излишки губкой. {Найдено на centsationalgirl}.
Посмотреть в галерее
Посмотреть в галерее
Вот как вы добавите плиточную столешницу к своему старому и уродливому журнальному столику: вам понадобится стол, плитка метро, лепнина, аэрозольная краска, клей и раствор.Также вам может понадобиться кафельная пила. Добавьте тонкий лист фанеры на стол и прикрутите его. Добавьте лепнину по краям, а затем разложите плитку на столе. Посмотрите, сколько плиток вам нужно, чтобы завершить верх, и отрежьте их по размеру. Нанесите клей на фанеру шпателем и уложите всю плитку. Дайте клею высохнуть, а затем добавьте раствор. Сотрите излишки и все. {Найдено на tatertotsandjello}.
Посмотреть в галерее
Вы можете добавить верхнюю часть плитки практически к любому столу, независимо от размера.Круглые столы и посложнее работать. Вам нужно использовать крошечные мозаичные плитки или вырезать их точно по форме, которая вам нужна.
Посмотреть в галерее
Любой стол может получить новую плиту, даже маленькие боковые столики или журнальные столики, которые вы спрятали в гараже или кладовой. Вытащите их, очистите и придайте им красочный вид. Затем вы можете вывести их на террасу, и все в них влюбятся.
.Как сделать тротуарную плитку в домашних условиях. Формы для изготовления тротуарной плитки своими руками. Как изготовить тротуарную плитку своими руками
Садовые дорожки, выложенные разноцветной тротуарной плиткой, являются атрибутом приусадебной территории загородного коттеджа. Преимущества тротуарной плитки – в ее эстетической привлекательности и ремонтопригодности: раскрошенный элемент легко можно заменить. Но стоимость готовых бетонных изделий высока. В связи с этим информация о том, как может быть изготовлена тротуарная плитка своими руками будет полезна многим.
Обзор методов изготовления тротуарной плитки
Плитка для садовых дорожек может быть изготовлена любым из двух способов:
- вибролитьем;
- вибропрессованием.
Вибропрессование в домашних условиях осложнено необходимостью сушки готовых изделий (после их обработки с помощью вибропресса) в сушильной камере, в условиях высокой температуры и влажности.
Для вибролитья необходимо иметь в своем распоряжении вибростол и пресс-формы. Все это можно приобрести или изготовить самостоятельно. Весь процесс условно можно разделить на несколько этапов.
- Изготовление форм для вибролитья и их подготовка.
- Приготовление смеси из бетона.
- Формовка плитки.
- Вибропрессовка.
- Сушка изделий.
- Разформовка готовой плитки.
Важно: для садовых дорожек толщина плитки может составлять 40 мм, а для проезжей части (въезд в гараж, на автопарковку) — не менее 60 мм.
Инструменты и приспособления для изготовления тротуарной плитки
Инструменты для тротуарной плитки понадобятся следующие:
- бетономешалка или миксер с емкостью для замешивания смеси;
- вибростол;
- мастерок – для заполнения форм раствором;
- ведро;
- уровень.
Кроме того, необходимо иметь в своем распоряжении формы для тротуарной плитки. Готовые формы могут быть изготовлены из силикона, пластика или полиуретана. Из пластика – наиболее износостойкие, выдерживают до 800 циклов применения.
Для сушки еще не застывшего раствора потребуются стеллажи. Отвердевание плитки должно происходить в следующих условиях.
- Полки стеллажей должны быть ровными и строго горизонтальными.
- Сушка должна проводиться в тени: под прямыми солнечными лучами плитка может растрескаться.
- Стеллаж должен быть защищен навесом от дождя.
Важно: процесс сушки должен происходить при температуре не ниже + 10° С.
Как изготовить форму для тротуарной плитки своими руками
Для изготовления формы можно использовать металлический лист ил деревянные рейки. Годится также фанера, доски.
Чтобы получить форму из деревянных брусьев, необходимо выполнить следующее.
- Выбрать конфигурацию формы: она может быть квадратной, прямоугольной, в виде шестигранника.
- Изготовить детали с учетом их замкового соединения в углах. Высота каждой детали должна быть равна толщине плитки.
- Обработать шлифовальной машинкой внутренние стороны опалубки.
- Соединить детали в углах.
Деревянная опалубка для плитки
Металлическая опалубка изготавливается с помощью болгарки и сварки в следующей последовательности действий.
- Из листовой стали вырезают детали опалубки. Толщина стенок должна быть не менее 2 мм.
- Детали соединяются сваркой только с внешней стороны углов. Привариваются ручки для удобства распалубки.
- Форма окрашивается.
Опалубка из листовой стали
Важно: сборку опалубок (форм) нужно выполнять на ровной поверхности, чтобы нижние и верхние кромки изделия лежали в одной плоскости.
Альтернативой могут быть одноразовые пластиковые коробки для хранения продуктов. Срок их службы не велик, но для изготовления небольшой партии плиток хватит.
Форма из гипса
Также форму можно изготовить из гипса, сформировав в центре узор. Для этого сухой гипс нужно перемешать с водой до пастообразной консистенции. Готовую смесь выкладывают в ящик подходящих размеров и формируют плитку оттиском днища квадратной тарелки или цветочного горшка.
Изготовление вибростола для тротуарной плитки
Вибростол или станок для тротуарной плитки заводского изготовления стоит дорого. Его можно смастерить самостоятельно.
Материалы, для работы понадобятся следующие:
- уголок стальной 40×40×4 мм – для устройства каркаса жесткости столешницы;
- листовая сталь толщиной не менее 5 мм – для столешницы;
- трубы профильные сечением 40×40 мм или круглые диаметром 2/3 дюйма – для ножек и поперечин;
- пружины амортизационные мотоциклетные;
- двигатель электрический однофазного включения мощностью до 1,0 кВт;
- шайбы, граверы, болты – для крепления двигателя.
Количество материалов выбирается в зависимости от размеров столешницы и высоты самого вибростола.
Каркас для вибростола
Этапы работы:
- Из уголка вырезают детали для рамы и соединяются сваркой.
- По размерам рамы вырезают столешницу и крепят ее к раме.
- Из труб сваривают конструкцию в виде стола без крышки. В углах крепят пластины для пружин.
- Поверх пластин в углах приваривают пружины и крепят их так же к столешнице, которую устанавливают сверху.
- К нижней части столешницы крепят электродвигатель. Конструкция крепления не должна выходить на рабочую поверхность вибростола.
- На валу электродвигателя устанавливают эксцентрик – металлическую пластину со смещенным центром тяжести или винт. Длину и массу эксцентрика определяют экспериментально, подбирая необходимую частоту вибрации столешницы.
Готовый вибростол с пружинами
Во время работы стол должен стоять на ровном, прочном основании. Для того чтобы добиться его неподвижности, ножки прикручивают анкерными винтами.
Готовим раствор для тротуарной плитки
Свойства тротуарной плитки во многом зависят от качества раствора. Его компонентами являются:
- цемент марки М500 или М400;
- песок;
- гранотсев;
- вода.
Кроме того, в раствор добавляют пластификатор (способствует увеличению вязкости раствора и влагостойкости плитки) и фиброволокно (делает материал более прочным, армированным).
Важно: цемент должен быть свежим, а песок – без примесей. В качестве пластификатора применяют средства марок Master Silk, «Суперпластификатор С-3», Plastimix F. Фиброволокно используют марок Micronix Bazalt 12 мм и Micronix 12 мм.
Компоненты смешивают в пропорциях, указанных в таблице.
Некоторые правила окрашивания тротуарной плитки
Тротуарная плитка для дачи может быть выложена в виде мозаичного геометрического рисунка. Цвет плитки может быть любым. Окрашивание выполняется с помощью искусственных колеров и натуральных пигментов.
Применяют два способа окрашивания:
- по поверхности готовой плитки;
- «в массе».
Первый способ более экономичен: красителя требуется меньше. Недостаток – со временем, при истирании поверхности, цвет плитки теряется. Второй способ требует расхода большего количества пигмента, но дает лучший результат. Для экономии плитку в формах заливают в два этапа: сначала – колерованным раствором, а затем – бесцветным. Разница по времени между этапами заливки не должна превышать 20 минут.
Разноцветная плитка — материал для дизайнерского оформления садовых дорожек
Поэтапная инструкция изготовления тротуарной плитки
Порядок замешивания раствора
Замешивают раствор в пропорции, указанной в таблице (см. выше), с помощью бетономешалки.
- В песок добавляют краситель (до 7 % от объема) и пластификатор. Состав перемешивается около полуминуты.
- К смеси добавляется цемент и щебень, замешивание продолжается 1 мин.
- В процессе небольшими порциями добавляется вода, пока раствор не приобретет сметанообразную консистенцию.
- Добавляется фиброволокно и замешивание продолжается до 1 мин.
Заливка пластификатора
Заливка плитки
После того, как раствор в нужном количестве будет замешан, работу выполняют в следующем порядке.
- Смазывают формы отработанным машинным маслом или мыльным раствором. Это необходимо для того, чтобы цемент не приставал к стенкам формы и готовую плитку можно было легко извлечь.
- На вибростоле формы заполняются раствором.
- Электродвигатель включается в сеть. Вибрация продолжается около 5 мин. До тех пор, пока на поверхности раствора не образуется пена белого цвета.
- Формы с раствором после вибрации укладываются на полки стеллажей для сушки сроком до трех дней.
Заполнение форм раствором
Совет: для того чтобы получить декоративную плитку, на дно формы можно уложить речную гальку, ракушки или разноцветные осколки фарфора. После этого формы заполняются цементно-песчаным раствором.
Распалубка
Если после застывания раствора плитку легко извлечь не удается, форму следует на несколько минут опустить в теплую воду. Пластик расширится и распалубку можно будет закончить, постучав по ней резиновой киянкой.
Распалубка плитки
Извлеченная плитка должна набирать прочность на стеллажах в течение 28 суток. Признак готовности – звон при постукивании одной плитки о другую. Готовую плитку укладывают рядами на поддоны и укрывают пленкой.
Формы следует очистить от раствора с помощью солевого раствора и чистой воды, после чего – просушить.
В заключение – наглядно о том, как изготавливается тротуарная плитка своими руками (видео с пояснениями специалиста).
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Сделайте дома недорогой вибростол за 50 долларов для вибрации бетонных камней, брусчатки и плиток. Вы хотите сделать свой собственный бетонный камень, плитку, кирпичи, брусчатку или ступеньки для проекта по благоустройству дома.Вы получили формы, краситель для бетона, герметик и бесплатные инструкции, которые вы заказали на сайте Mold Store.com, так что вы готовы начать производство. Вы хотите, чтобы ваш бетонный камень был прочным, гладким, без дыр от насекомых и продуктом, которым вы можете гордиться. Вы также хотите сократить свой труд, потому что проект, который вы имеете в виду, составляет несколько сотен квадратных футов. И вы планируете сделать еще несколько проектов в будущем. Если это так … возможно, этот недорогой вибростол — то, что вам нужно, чтобы ускорить производство и проектирование бетонного камня. Время от времени наши клиенты обращаются к нам с просьбой дать инструкции по изготовлению недорогого вибростола. Если у вас есть проект среднего или большего размера, или даже несколько различных проектов, для которых вы хотите сделать камень, кирпич, брусчатку или плитку, этот недорогой вибростол подойдет вам. По сути, вам просто нужно вибрировать, чтобы укрепить цемент. Инструкции предоставил один из наших клиентов Брюс Маццони. Еще раз спасибо, Брюс. Он согласился передать их всем, кто может захотеть скопировать этот бетонный вибростол, который он сконструировал, для собственного использования.Хотя это, вероятно, подойдет для самодеятельного человека, домовладельца, разнорабочего или женщины, вам понадобится гораздо более тяжелый стол для коммерческого производства и бизнес-ситуаций с бетонным камнем. Мы в Olde World Stone & Tile и The Mold Store не пробовали этот стол, поэтому мы не можем рекомендовать его использовать. Если он вам нравится и вы успешно его применяете, сообщите нам, что вы думаете. Мы передадим эту информацию нашим клиентам и Брюсу. У нас было много клиентов, которые оставили хорошие отзывы, но некоторые не могут найти рекомендуемый ручной вибратор. НЕОБХОДИМЫЕ ПРЕДМЕТЫ: ИНСТРУКЦИЯ: 2. Поместите основание на лауановую доску и отцентрируйте ее по центру. Карандашом найдите четыре отверстия в основании на доске. Снимите основание и просверлите четыре отверстия на доске с помощью сверла 1/4 дюйма. 3. Используйте недавно приобретенные болты 1 1/4 дюйма и большие шайбы крыла через нижнюю часть доски, через просверленные отверстия и сквозь металлическое основание вибратора.Поместите доску и болты на пол так, чтобы все резьбы проходили через доску и основание вибратора. Снова установите двигатель вибратора через основание пола. Установите шайбу и стопорную шайбу, которые вы сохранили, обратно на болт и навинтите только что купленную гайку и стопорную гайку. Затяните болт соответствующим образом, стараясь не сломать доску. 4. Теперь прикрепите доски 1 «x 2» x 24 «(опорные направляющие) к краям лауановой доски. Я использовал жидкие гвозди и три 1-дюймовых винта, чтобы закрепить каждую доску.Это создает край, чтобы формы не упали во время вибрации. Мой стол стоит у стены, поэтому мне понадобилось всего четыре доски для боковых и передних сторон. 5. Теперь осторожно прислоните доску боком к стене, чтобы обнажить нижнюю часть доски. Установите на доску две стропильные опоры чердака шириной 24 дюйма и длиной 48 дюймов из пенополистирола. Я сложил обе стропильные опоры друг на друга. С помощью степлера прикрепите стропильную опору к нижней части лауановой доски. Стропила из пенополистирола будет действовать как пружина, позволяя большей части энергии вибрации попадать в форму, а не на верстак или пилу лошадей.У вас должна быть трехточечная опора, потому что вибратор весит 18 фунтов. Я фактически приподнял центр вибростола, чтобы формы опирались на опорные направляющие во время вибрации. Если у вас есть место на вашем верстаке или другом столе, вы можете разместить на нем сборку, а не пилу лошадей. 6. Вы почти закончили.Ручной вибратор работает с помощью спускового крючка и предохранителя. Используйте изоленту и плотно оберните вокруг спускового крючка и предохранителя, чтобы он всегда был нажат и включен. Я фактически разобрал ручку и обошел спусковой крючок и предохранительный выключатель. Затем я установил тумблер у стола, чтобы можно было легко включать и выключать стол. Вы также можете использовать шнур удлинителя с установленным на нем выключателем. ВАЖНАЯ ИНФОРМАЦИЯ: Приклейте шнуры к основанию двигателя, чтобы провода не теряли вибрации и не ломались из-за напряжения.см. фото ниже. РЕЗЮМЕ: ПРИМЕЧАНИЕ ОТ СТАРОГО МИРА КАМЕНЬ И ПЛИТКА: я думаю, что необходимо провести изрядное количество проб и ошибок, чтобы получить нужное количество форм, которые вы можете поставить на стол и делать за один раз, продолжительность времени, в течение которого вы вибрируете формы. и т. д. И обязательно должны быть другие переменные, которые влияют на процесс на индивидуальной основе.Но за 50 долларов? Для более крупных проектов, безусловно, будет намного проще и быстрее изготавливать камень, плитку и брусчатку с помощью этого недорогого вибростола, чем вибрировать вручную. Как всегда … это твое право. ПРИМЕЧАНИЕ. МЫ ПРЕДСТАВЛЯЕМ ДРУГОЙ НАБОР ПЛАНОВ НА СЛУЧАЙ, ЧТО ВЫ НЕ МОЖЕТЕ НАЙТИ НЕОБХОДИМЫЕ МАТЕРИАЛЫ. ЭТИ ПЛАНЫ ТАКЖЕ ДОСТУПНЫ НА ЭТОМ ВЕБ-САЙТЕ. Если вам нужны формы или формы, краситель, герметик для бетона, пятна или другие материалы для бетона, цемента или штукатурки для вашего мастера или проекта по благоустройству дома, посетите наш веб-сайт с каталогом по адресу www.TheMoldStore.com или на нашем веб-сайте корзины покупок по адресу http://www.TheMoldStore.us получить идеи. Если вы заинтересованы в открытии бизнеса по производству бетонных камней и фанеры, бетонных и цементных плит, кирпича или плитки, посетите наш веб-сайт Olde World Stone & Tile Business Opportunity по адресу www.Oldeworld.com для получения полной информации, инструкций и различных пакетов для изготовления камня и других изделий из бетона. Мы также предлагаем пакеты D-I-Y в нашем каталоге и на наших веб-сайтах корзины покупок. НАЖМИТЕ ЗЕЛЕНУЮ КНОПКУ «ССЫЛКА», ЧТОБЫ ПЕРЕЙТИ НА СТРАНИЦУ ИНФОРМАЦИОННОЙ КАТЕГОРИИ |
Базовая добыча россыпи Вы когда-нибудь мечтали найти свои собственные золотые самородки? Проверять здесь, чтобы узнать основы добычи россыпей и узнать, как вы можете найти свой собственная россыпь золота.Будь то очистка, промывка, обнаружение металлов, дноуглубительные работы или сухая мойка — вот целая серия страниц, которые составляют базовое руководство о том, как работает золотодобыча, и как вы можете принять участие. | Места на проспекте золота | ||||
All About Placer Mining Самородки россыпи — цель многих старателей. Этот раздел содержит массу информации, в том числе информацию об исторических методы добычи россыпи, крупные самородки, как образуются самородки, знаменитая россыпь районы и многое другое. | Горняки
Справочные страницы | ||||
Соберите собственное горное оборудование C Вам действительно не по карману дорогое оборудование для поиска золотых самородков? Находятся Вы упорный энтузиаст DIY, заинтересованный в создании собственного самодельного горнодобывающего оборудования? Проверьте здесь бесплатные планы и другая информация о конструкции по созданию собственного геологоразведочного оборудования и улучшению того, что у вас уже есть.Я сделал это, и Я дам вам прямую и честную информацию. | Криса
Поисковые приключения | ||||
Сборщики минералов Страница Хотите узнать больше о минералах? На этих страницах есть куча отличных фото и другой информации обо всем разном минералы, которые так важны в нашей жизни. Твердость, цвета, где они на этих веб-страницах можно найти и другие важные данные. | Уголок рокхаунда | ||||
Золотая лихорадка
История и азарт История золотой лихорадки — это история рост и заселение планеты.В поисках богатства гнал молодых и крепких мужчин через опасные и трудные условия. Только некоторые стали богатыми, но все узнали о пионерском духе. Читайте о волнение от этой истории и их переживаний, в основном их собственными словами. | Драгоценный камень Криса,
Серебро
и золотые рудники | Рекомендовано Металлоискатели Для поиска золота: | |||
Библиотека и книжный магазин Там всегда есть чему поучиться.Вот большой список книг, которые я рекомендую на сайте Prospecting для коллекционирование золота, горных пород и минералов, геология, изготовление ювелирных изделий и т. д. Каждый выбор есть ссылка, по которой вы можете купить эти книги прямо на Amazon, если вы желание. Привет, если вы ищете отличную книгу по поиску золота, Проверить: Кулаки, полные золота, Крис Ральф | Добыча кварца и твердых пород | ||||
Поиск золота с помощью MXT MXT — интересный многоцелевой металлоискатель, подходящий для различных сред, включая как разведку, так и общая охота за монетами и охота за сокровищами. | Инвестирование в золото и
Добыча металлов | ||||
Основы поиска золота и серебра Ищущий пытается найти золото и серебро (или другие ценные материалы) и знания — это то, что вам нужно, чтобы помочь вам в ваш квест. На этих страницах представлена основная информация, необходимая для поиска ваше собственное золото и серебро. | Всемирно известные месторождения золота | ||||
Страницы образцов руды и самородков Заинтересованы в том, чтобы увидеть что-нибудь хорошее фото, как выглядят разные виды руды? На страницах у меня есть изображения самородного золота и платины плюс множество различных руд для получения золота, серебро и медь, а также информация об этих рудах и их местонахождении. | отметка
Поисковые приключения Твена | ||||
Энциклопедия драгоценных камней На этих страницах даны ответы на часто задаваемые вопросы о драгоценных камнях. Есть страницы и фотографии для всех типов отдельных драгоценных камней с самые популярные камни, а также некоторые менее известные особые камни. | Сделайте свои собственные украшения | ||||
Ознакомьтесь с моими последними поисками
статей при подписке на: | Отличная разведка приключенческие видео и демонстрации продукции по адресу: | ||||
Хотите узнать немного больше о сумасшествии старатель, стоящий за этим сайтом? Что ж, вот еще немного обо мне и о том, как я попал в разведку: Крис ‘ Разведывательная история |
(PDF) ПРОСТОЙ ВИБРАЦИОННЫЙ СТОЛ ДЛЯ ФОРМОВАНИЯ ШОКОЛАДА
3 Milk Choco 1 LV 64 5300 50
11.242
11.805
11.523
ЗАКЛЮЧЕНИЕ
Опытный образец
для простого формования шоколададля формирования 2 шоколадных плиток по 15 штук (каждая
весом 22 грамма) из темного и молочного
шоколадных конфет, соответственно, указывает на высокий уровень целостности
и один уровень формы (из трех уровней категории
i.е. высокий, средний и низкий)
формованных шоколадных конфет. Эти высокие уровни
давались минимум при 40 Гц и 2 минуты
и при 35 Гц и минимум 5 минутах вибрации
, при использовании молочного шоколада и при
минимум 45 Гц и 4 минуты и 40 Гц
и минимум 5 минут вибрации при использовании молочного шоколада
-1.
Другой результат заключался в том, что вибрация
больше влияла на один уровень формы
шоколада, чем на уровень целостности
.В целом частота вибрации, продолжительность вибрации
и вязкость шоколада
существенно повлияли на целостность и уровень формы.
ССЫЛКИ
Беккет, С. Т. 2000. Наука о шоколаде.
Издано Королевским обществом
Химия в мягкой обложке.
Бергеманн, Н. 2015, Псевдоожижение
Шоколада при вибрации, докторская диссертация,
Инженерно-физический факультет
наук, Манчестерский университет.
Chevalley, J. 1975. Реология шоколада,
J. Текстурные исследования 6: 177–196.
Gray, MP, 2017, Формовка, глазирование и
охлаждение шоколадных изделий, Beckett’s
Промышленное производство шоколада
и использовать. Пятое изд. (Ed. ST Beckett,
MS Fowler, GR Ziegler,), John
Wiley and Sons Ltd.
Keijbets, EL, J. Chen and J. Fieira, 2010,
Извлечение шоколада из формы и эффекты обработки
условия.J Food Eng.
Том. 98. Issue 1, May 2010: 133-140.
Minie, B.W. 1999. Шоколад, какао
и кондитерские изделия: наука и
Технология. Третье издание. Альпенский паб.
Рао, М.А. 2014, Реологическое поведение
обработанных жидких и полутвердых пищевых продуктов.
Реология текучих, полутвердых и
твердых пищевых продуктов, Springer US: 231-330.
http://dx.doi.org/10.1007/978-1-4614-
9230-6_5.
Серве, К., Х. Ранк и И.Д. Робертс. 2003.
Определение вязкости шоколада, J
Исследования текстуры, 34 (5-6): 467-497.
Sri Mulato, S. Widyotomo, Misnawi, E.
Suharyanto, 2005. Pengolahan Produk
Primer dan Sekunder Kakao, Pusat
Penelitian Kopi dan Kakao Indonesia,
Jember.
Тейлор, Дж. У. 2012. Способ и устройство
для изготовления шоколадных изделий
и формовых плит.Патент
WO 2012139175 A1.
Тамке, И. и К. Дурршмид. 2009.
Сенсорное описание темного шоколада
потребителями. Food Sci. и Technol.
42: 534-539.
Синь Гао, Т. Го, Ф. Хан, Юй Тянь и
З. Чжан. 2015. Реологические и
сенсорных свойств четырех видов
темных шоколадных конфет, American J. Analitical
Chem. 6: 1010-1018.
Таблица 5. Вязкость темного шоколада и молочного шоколада (Cintinue)
Diterbitkan oleh Balai Besar Industri Hasil Perkebunan 157
Простой вибрационный стол для… (Имран Тамрин)
Вибростолы | Осадка, уплотнение, уплотнение, испытание на вибрацию
Вибрационные столы, используемые для вибрации, смешивания и осаждения продуктов в бочках объемом 55 галлоновВибрационные столы для испытаний, уплотнения, оседания и встряхивания
Эти большие вибростолы осаждают материалы в формах, коробках, упаковке контейнеры, бочки, сумки, гейлорды, биг-бэги и многое другое. Они также используются в качестве вибростендов, а также для испытаний на вибрацию и усталость в лабораториях. Все столы спроектированы и построены с использованием высококачественных компонентов, сварных швов и конструкции, которые позволяют им работать стабильно при минимальных затратах на техническое обслуживание в течение многих лет.
Все вибростолы могут быть изготовлены на заказ в соответствии с требованиями вашего проекта.
Доступные модели
Вибростолы с плоской декой
Вибрационные столы с плоской декой доступны в версиях с пневматическим или электрическим приводом и могут использоваться для осаждения или уплотнения материалов в формах, мешках, ящиках для сыпучих материалов или барабанах. Их также можно использовать для удаления воздуха из литейных форм для бетона, смолы и литейных форм.
Вибростолы с пневматическим и электрическим приводом обеспечивают постоянное линейное движение вверх и вниз, необходимое для наилучшего уплотнения и уплотнения содержимого продукта.Интенсивность вибрации обоих типов также можно регулировать, регулируя поток воздуха к вибратору или используя дополнительный контроллер двигателя переменного тока инверторного типа с регулируемой скоростью для дистанционного управления регулируемой частотой вращения.
Стандартные размеры стола варьируются от 12 дюймов x 12 дюймов до 48 дюймов x 48 дюймов и грузоподъемность 100 фунтов. до 5000 фунтов.
Дополнительные функции включают ручное и автоматическое управление, датчики веса и многое другое.
- Сдвоенные электрические вибрационные двигатели
- Воздушные виброизоляционные опоры -или- винтовые пружины
- Фильтр-регулятор
- Воздушный поршневой вибратор
- Воздушные виброизоляционные опоры
- Фильтр-регулятор смазки
Изображения
9000 ниже, чтобы просмотреть увеличенное изображение.Вибростолы с решетчатым настилом
Вибростолы с решетчатым настилом оседают и уплотняют продукты в барабанах, ящиках и контейнерах, когда они проходят через ролики конвейерных систем. Они также встряхивают поддоны с большими мешками или контейнерами на них.
Пустые контейнеры перекатываются в положение над вибростолом решетчатого настила, который находится в опущенном положении. Затем контейнер наполняется с помощью весов нетто бункерного типа или наливной станции. Затем решетчатый настил поднимается путем надувания пневматических опор, и груз поднимается с поверхности роликового конвейера.Включаются промышленные вибраторы, и содержимое уплотняется или «оседает» внутри контейнера. По завершении цикла вибрации контейнер опускается обратно на роликовый конвейер и продвигается к следующей операции.
Эта конструкция устраняет необходимость в вибрации роликовых конвейеров и обеспечивает эффективный, бесшумный и быстрый способ наполнения контейнеров до их максимального веса.
- Сдвоенные электрические вибрационные двигатели
- Воздушные виброизоляционные опоры -или- винтовые пружины
- Фильтр-регулятор
- Воздушный поршневой вибратор
- Воздушные виброизоляционные опоры
- Фильтр-регулятор смазки
Изображения
9000 ниже, чтобы просмотреть увеличенное изображение.Избранные примеры использования
«Назад к оборудованию и системам
Расширенные инструкции по отливке Стоматологический камень VS пластик. Как использовать ПАВ. Использование метода стекла вместо соскабливания. Изготовление вибростола примерно за 40 долларов. Обмакивание форм в «влажную воду». Стоматологический камень VS пластик
Погружение форм в «влажную воду».
http://www.hirstarts.com. Все фотографии, статьи и планы защищены авторским правом Брюса Херста и не могут быть использованы без разрешения. |
Завершение бетонных проектов с помощью планов вибростола из гизмопланов
Вибрационный стол для бетона
стол может вместить до 600 фунтов бетонных проектов
Дулут, Миннесота (PRWEB) 12 апреля 2012 г.
Люди, которым нравится делать декоративные и плоские бетонные работы, теперь могут построить свой собственный вибростол благодаря Gizmoplans.Лидер проектов DIY расширяет свой раздел бетонного оборудования, публикуя планы о том, как построить стол для вибрирующего бетона на своем веб-сайте. С помощью собственного бетонного вибростола люди смогут добавить профессиональную отделку на такие предметы, как садовые украшения, плиты, ступеньки и статуи.
Люди, работающие с бетоном, понимают, насколько важно удалить пузырьки воздуха из материала до того, как он схватится. Вибрационный стол используется для разрыхления этих пузырьков и позволяет им подняться на поверхность, что приводит к гладкой поверхности бетона и профессиональному виду.Gizmoplans дает людям возможность построить свой собственный бетонный вибростол с легко читаемыми планами по невысокой цене. Планируется построить стол шириной 24 дюйма, длиной 30 дюймов и высотой 36 дюймов со стальной рамой и резиновыми виброопорами для максимальной устойчивости. Кроме того, стол может вместить до 600 фунтов бетонных проектов, имеет электрическую ножную педаль 110 вольт — 1 фаза, прост в использовании и даже имеет регулируемую скорость и усилие, чтобы пользователь мог добиться гладкой отделки, независимо от того, что они делают.
Планы бетонных вибростолов легко найти на вкладке бетонного оборудования Gizmoplans на их веб-сайте и включают в себя следующее:
• Планы расположения магазинов
- Фактические производственные планы цеха
- Перечень материалов, включая требуемые стальные детали на складе, закупаемые детали и поставщиков
с номерами телефонов
- Цветные фотографии готового вибростола для облегчения понимания
- Чертежи отдельных деталей
Планы вибростола легко проследить.Если кто-то ищет стол большего размера, он обнаружит, что может внести изменения в планы, которые позволят им построить стол в соответствии со своими требованиями. Gizmoplans предлагает 100-процентную гарантию риска и профессиональную помощь, если кому-то понадобится совет в любой момент во время процесса строительства через Интернет или по телефону. Планы можно мгновенно загрузить из Интернета, чтобы пользователям не приходилось ждать отправки. Для получения дополнительной информации о бетонном вибростоле из Gizmoplans и других планов проектов DIY посетите их веб-сайт по адресу http: // gizmoplans.com / вибростол-бетон-вибростол.
О гизмопланах
Gizmoplans — это информационный онлайн-сайт, который предоставляет компаниям и частным лицам загружаемые решения для самостоятельной сборки. Эти планы могут быть использованы для создания проектов для отдыха, хобби, переработки отходов, промышленности, деревянных ремесел, металлообработки, альтернативной энергетики и многого другого. Gizmoplans также является центром, где предприятия и частные лица могут загружать и продавать свои собственные планы, шаблоны, электронные книги с практическими рекомендациями и многое другое. Эта онлайн-торговая площадка может принести пользу как покупателю, так и продавцу в сообществе DIY.Чтобы получить дополнительную информацию о планах DIY и проектах DIY, посетите веб-сайт Gizmoplan по адресу http://gizmoplans.com/.
Поделиться статьей в социальных сетях или по электронной почте:
Вибрационный стол — Машины для наполнения конусов Гумбольдта
Описание
Наши таблицы вибрации
VB1 и VB2 создают мощную , но контролируемую встряскуНаши вибростолы оснащены электродвигателем промышленного качества , который был специально сконфигурирован с по эффективно и плавно встряхивает ваш материал.Каждый двигатель изготовлен из высококачественных деталей из нержавеющей стали и проходит ручную проверку и испытания для контроля качества на нашем предприятии в Гумбольдте, Калифорния, чтобы гарантировать долговечность и надежность .
Прорезиненная поверхность стола круглая (VB1) диаметром 8,75 ″ или прямоугольная 8,75 ″ x 11 ″ (VB2) снижает шум и предотвращает преждевременный износ. Барьер высотой 3/8 дюйма вокруг поверхности стола предотвращает падение содержимого. К каждому вибростолу прилагается удлинитель с выключателем питания .Наша дополнительная стабилизирующая подкладка для вибростола предотвратит раскачивание вибростола во время работы на твердой поверхности.
- • В каждый комплект входит один вибростол и один удлинительный шнур 3 Plug с переключателем
- • Разработан для использования с SP1 или SP2 Стабилизирующая подкладка для вибростола
- • Собрано в США из высококачественных компонентов
- • Другие области применения: полировка камня, установка форм, стоматология и т.
