Как утеплить пенопластом кирпичный дом снаружи: технология утепления пенопластом, минватой, пенополистиролом

утепление кирпичного дома снаружи пенополистиролом под сайдинг

• 1 Отделка сайдингом: необходимость утепления стен снаружи
• 2 Особенности утепления кирпичных домов
  • 2.1 Выбор материала: преимущества пенополистирола
    • 2.1.1 Недостатки пенополистирола
  • 2.2 Толщина утеплителя
• 3 Технология утепления кирпичных стен снаружи
  • 3.1 Этапы утепления
• 4 Срок службы теплоизоляции из пенопласта
  • 4.1 Похожие статьи

Несмотря на естественную привлекательность и долговечность кирпичной кладки, фасады здания рано или поздно требуют реставрации и ремонта. Особенно актуально стоит вопрос отделки стен для улучшения теплоизоляционных свойств конструкций, что помогает существенно снизить затраты на отопление в зимнее время и повысить уровень комфорта в летний период. Оптимальным вариантом становится утепление стен кирпичного дома снаружи пенополистиролом под сайдинг. Это достаточно экономное и эффективное решение. Наиболее применимо оно именно для облицовки кирпичного здания, но не для деревянного коттеджа, теплоизоляцию которого выполняют совершенно иными материалами.

Отделка сайдингом: необходимость утепления стен снаружи

Отделка сайдингом и утепление довольно часто рассматривается отдельно – как два независимых друг от друга процесса. В действительности монтаж декоративного покрытия нельзя осуществлять без качественной теплоизоляции стен снаружи, так как теплопроводность сайдинга довольно высокая. В результате теплый воздух из дома при контакте с холодной поверхностью превратится в конденсат.

При минусовой температуре на улице капли конденсата замерзнут и тем самым увеличат микротрещины в стенах. Результатом является преждевременное разрушение таковых. Именно поэтому при отделке сайдингом лучше заранее утеплить стены снаружи, чем впоследствии их ремонтировать.

Особенности утепления кирпичных домов

Для существенного снижения теплопотерь и обеспечения комфорта внутри здания важно правильно подобрать утеплитель, его толщину, способ крепления и финишную отделку. Если говорить об отделке сайдингом кирпичного дома, то особенности технологии определены, важно лишь максимально точно подобрать материал и его параметры.

Выбор материала: преимущества пенополистирола

Для эффективного утепления материал должен соответствовать основным требованиям:

• обладать наиболее низкой теплопроводностью: к примеру, данный показатель у кирпича составляет примерно 0,5 Вт/м*К, у древесины – 0,13 Вт/м*К, у пенополистирола – 0,036-0,041 Вт/м*К;
• водоотталкивающими свойствами;
• устойчивостью к развитию бактерий и грибка;
• должен сохранять свои свойства при существенных температурных перепадах.

В наибольшей степени таким требованиям отвечает экструдированный пенополистирол. Благодаря заключенному в пузырьки воздуху этот материал отличается очень низкой теплопроводностью. Материал совершенно не впитывает влагу, если все пузырьки целые. По утверждению производителей, такой утеплитель способен затухать при возникновении пожара, что особенно актуально при укладке его под сайдинг из пластика.

Важно знать

Сайдинг из винила не поддерживает горение и при выборе материалов рекомендуется применять именно его.

• Пенополистирол эффективнее удерживает тепло благодаря изолированным пузырькам воздуха, в то время как минвата медленно выпускает тепло наружу.
• Используемая повсеместно минвата уступает пенопласту по своим теплотехническим параметрам.
• Минвата способна впитывать влагу, чему совершенно не подвержен пенопласт.

Несмотря на перечисленные недостатки, у минеральной ваты есть свои преимущества. Она идеально подходит при монтаже конструкций по технологии вентилируемых фасадов.

Недостатки пенополистирола

Во избежание неприятных последствий после отделки фасадов следует учесть такие нюансы:

• Пенополистирол относится к горючим материалам, поэтому его не рекомендуется использовать в конструкциях с доступом воздуха, например в вентилируемых фасадах. В этом случае утеплитель может разгореться. (Кстати отделка сайдингом на подсистеме как раз такие является разновидностью вентилируемого фасада)
• В таком утеплителе довольно часто заводятся грызуны, но, как правило, качественная отделка сайдингом препятствует возникновению данной проблемы.

Толщина утеплителя

При определении данного параметра важно учитывать свойства основного стенового материала, так как характеристики кирпича и самой стены могут быть разными. Меньшей теплопроводностью обладают пустотелые блоки и конструкции существенной толщины. Соответственно, для таких стен необходим меньший слой теплоизоляции.

Учитывая тот факт, что слой пенопласта в 120 мм равен по своим теплотехническим свойствам стене из кирпича в 2000 мм, необходимо правильно рассчитать параметры утеплителя в каждом конкретном случае:

• при толщине стены кирпичного дома в 250 мм слой теплоизоляции должен быть не менее 40 мм;
• для утепления стены в 500 мм достаточно пенополистирола толщиной в 30 мм;

Совет от «фасадца»

Расчет толщины материала также зависит от особенностей климата, так как при недостаточном слое утеплителя сильные морозы могут привести к промерзанию основных конструкций.

Технология утепления кирпичных стен снаружи

Выбрав оптимальный по стоимости и параметрам материал, приступают к выбору технологии крепления:

• Дюбелями, когда плита фиксируется в пяти точках, а зонтик-шляпка перекрывает стыки плит. При этом процесс достаточно трудоемкий, но надежный.
• С помощью клеевого состава плиты легко крепятся к стенам кирпичного дома, если соблюдена четкая горизонталь, а поверхность выровнена.
• С помощью штукатурных смесей на цементной основе. Данный способ фиксации не рекомендуется применять на кирпичных стенах, так как сцепление может быть недостаточно эффективным. Для увеличения адгезии необходима дополнительная обработка поверхности, что увеличивает трудозатраты и, соответственно, стоимость и длительность работ.

Любой из перечисленных способов используется в совокупности с каркасом, который необходим для дальнейшего монтажа сайдинга.
Какой способ крепления будет лучше в каждом конкретном случае, решать специалистам, которые учтут как параметры имеющихся наружных конструкций, так и особенности нагрузки с выбранным способом крепления утеплителя.

Этапы утепления

Зачастую при самостоятельном утеплении дома хозяева пропускают столь важный подготовительный этап, на котором специалисты обычно рассчитывают особенности эксплуатации дома и климатические условия, необходимую толщину теплоизоляционного материала и нагрузку на несущие конструкции. Это необходимо для минимизации затрат и обеспечения максимального комфорта.
Поэтому лучше уделить расчетам больше внимания, чем потом потратить время и деньги.

1. В первую очередь монтируется обрешетка. Довольно часто для этого используют деревянные рейки, но для кирпичных стен оптимальными считаются металлические профили и кронштейны/подвесы, хоть они и обходятся дороже. Их стоимость оправдана длительным сроком эксплуатации без дополнительной обработки, в которой нуждаются деревянные конструкции. Крепят их исключительно на сухую поверхность, заранее отремонтированную в случае такой необходимости.
2. В ячейки обрешетки помещают плиты пенопласта и крепят их выбранным способом непосредственно к стене. Можно также использовать другую технологию, при которой сначала всю поверхность оклеивают пенополистиролом, а обрешетку монтируют уже поверх утеплителя, выполняя отверстия для крепления профилей прямо через слой теплоизоляции, но такой способ является не самым оптимальным вариантом, так как возрастает количество отходов утеплителя.
3. Изредка используют два слоя утеплителя, что оправдано в суровых климатических условиях.
4. Снаружи монтируется контробрешетка для установки сайдинга: для горизонтального рейки или профили укладывают вертикально, для вертикальной установки облицовки – горизонтально.
5. Далее монтируют сайдинг. Начинают с угловых, приоконных, дверных и стартовых элементов.

Очевидно, что процесс утепления кирпичного дома снаружи достаточно прост, конечно, при наличии навыков, инструментов и понимания особенностей процесса при последующей отделке сайдингом.

Срок службы теплоизоляции из пенопласта

Вопрос длительности эксплуатации любого материала всегда актуален, ведь он определяет реальную стоимость работ и целесообразность любых вложений. Согласно исследованиям, качественный пенопласт способен прослужить 50 лет, конечно, в идеальных условиях – с минимальными перепадами температуры и т.п. Экструдированному пенополистиролу приписывают срок службы до 80 лет, в реальности же можно ожидать адекватное сохранение свойств до 40 лет и немногим более. Этому поспособствует внешняя защита фасадов под сайдинг.

Похожие статьи

Утепление кирпичного дома снаружи современными методами

Кирпич часто применяется в сооружении частных дач, небольших домов. Хоть он имеет достаточную толщину для защиты от очевидных неблагоприятных внешних воздействий, но не сможет помочь вам избежать теплопотерь.

Делать утепление кирпичного дома снаружи вопрос индивидуальный, но чем больше затягивать с его решением, тем больше денег вы теряете на отоплении. Какие есть способы теплоизоляции дома, чем утеплить фасад рассмотрим ниже.

Содержание:

• 1 Особенности домов из кирпича
• 2 Параметры утеплителей
• 3 Технология утепления
  • 3.1 Утепление пенопластом по системе приклеивания
  • 3.2 Утепление тёплой штукатуркой
  • 3.3 Установка системы «вентилируемый фасад»
  • 3.4 Установка термопанелей
  • 3.5 Облицовка с утеплением
• 4 Заключение

Особенности домов из кирпича

Теплопроводность дома из кирпича определяется типом кирпичей, из которых построена стена. По этому показателю материал занимает среднее место между бетоном и деревом. От наполнения кирпича, его кладки, зависит толщина стен и, следовательно, будущая толщина теплоизоляционного слоя. Толще стены — тоньше слои более, которыми будет сделана теплоизоляция.

Параметры утеплителей

При выборе материалов важно знать об их характеристиках, выбирать такие, что подойдут именно под ваш дом. Первое, на что обращается внимание — для какого типа отделки, внутренней или внешней предназначен материал. Второе, коэффициент теплопроводности, а также плотность теплоизолятора, чтобы обеспечить наружное утепление, которая определяет толщину его слоя. И последнее, насколько сильно утеплитель может противостоять внешним воздействиям, от чего зависит долговечность материала. Итак, на что указывают параметры:

• плотность — отвечает за вес материала, более плотный утеплитель будет тяжелее;
• теплопроводность — отвечает за толщину, более тонкий утеплитель будет тоньше. Чтобы понять, как правильно утеплить кирпичный дом, нужно произвести расчёт необходимой толщины слоя;
• горючесть — делится на четыре класса, из которых только один, Г1. Принадлежащие к этому классу материалы для кирпичного дома перестанут гореть, если их убрать от огня;
• водопоглощение — утеплитель с меньшим показателем предпочтительнее, потому что материал не должен впитывать влагу;
• долговечность — предугадывает срок служения материала для наружных стен без потери свойств;
• способность к звукоизоляции — определяет возможность экономии на звукоизоляции для кирпичных стен, есть у некоторых утеплителей;
• сложность монтажа — определяет лёгкость и время установки;
• экологичность — обозначает натуральность материала, особого значения для утепления кирпичного дома снаружи не имеет, так как;
• паропроницаемость — обеспечивает «дыхание стенам», пропуская пар через себя.

Технология утепления

Рассмотрим, как утеплить кирпичный дом снаружи несколькими популярными материалами и способами. Суть технологии в очищении поверхности фасада и поэтапном закреплении слоёв теплоизоляции или монтировка навесной конструкции и помещение утеплителя внутрь. Из материалов можно утеплить стены пенопластом, минватой, пеноплексом, тёплой штукатуркой.

Утепление пенопластом по системе приклеивания

Чтобы сделать утепление кирпичного дома снаружи пенопластом или пеноплексом оштукатуривают стену, чтобы она стала более-менее ровной. Затем, после очищения, наносят слой грунтовки. После этого на стену наносят клеевой раствор и крепят листы утеплителя. Если нанести клей на внутреннюю сторону пенопласта, можно не закреплять его дюбелями с широкой шляпкой.

Работы выполняются от нижней линии, где устанавливаем цокольный профиль. Листы в рядах размещаются в шахматном порядке, для гарантирования устойчивости. В случае использования дюбелей, клей тоже нужно наносить на утепляющий лист, только не на всю площадь, а точечно. И после приклеивания нужно проделать небольшие отверстия для установки дюбелей.

Обязательно выполните армирование сеткой и оштукатурьте. Для придания фасаду приятного вида после того как выполнили утепление кирпичного дома пенопластом — нанесите декорирующую штукатурку или окрасьте в любимый цвет.

Сделать утепление фасада кирпичного дома можно то идентичной технологии. Отличие в том, что минвата менее плотная, чем пенопласт. Из-за этого перед утеплением устанавливают обрешётку из деревянных брусьев.

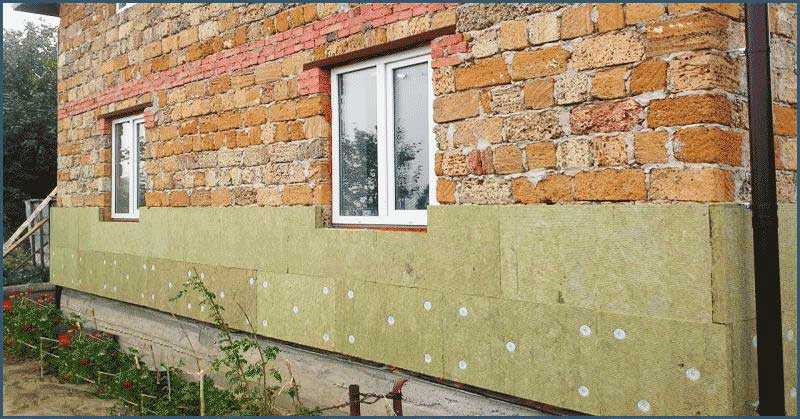

При теплоизоляции наружных стен кирпичного дома минеральной ватой пользуйтесь респиратором — это убережёт вашу дыхательную систему от попадания внутрь вредных частичек.

Утепление тёплой штукатуркой

Если ещё не решили, как утеплить кирпичную стену снаружи, но хотите выбрать материал, с большим коэффициентом теплопроводности, чем у пенопласта, работайте по следующей технологии.

Это очень дорогой вид теплоизоляции дома.

После очистки, стены покрывают грунтовкой. Крепят маячки и штукатурную сетку, наносят специальную штукатурку, обладающую отличными теплоизоляционными свойствами. Конечный этап отделки, после высыхания штукатурного слоя, зависит от предпочтений владельца дома — можно и не отделывать вовсе, если вам это не нужно.

Установка системы «вентилируемый фасад»

Ещё утепление кирпичных стен снаружи делают путём создания навесных конструкций. Для этого укрывают стены пароизоляционным слоем, анкерами монтируют каркас.

И это не дешевый способ утепления и отделки, но зато очень красивый.

Он может быть как из металла, так и из дерева. Далее, идёт утеплитель и гидроизоляционная защита, закрепляемые дюбелями. Очень часто для вентилируемых фасадов выбирают минеральную или базальтовую вату, финишным слоем можно обложить облицовкой из керамогранита или любого сайдинга.

Установка термопанелей

Сделать утепление кирпичного дома снаружи современными методами можно с помощь термопанелей, которые не нуждаются в дополнительной облицовке. Они состоят из двух слоёв: внешний из клинкерной плитки, внутренний из пенополиуретана. Дорогой, но хороший материал. Пригодные более 50 лет, лёгкие в монтировке, но намного дороже среднерыночных цен на утеплители.

Очень быстрый монтаж и красивый вид.

Для монтировки проследим, чтобы поверхность была ровной, не более 12 мм отклонений в разные стороны. Далее, устанавливают стартовый профиль. Монтируются термопанели:

• разметка и размещение панелей;
• проделывание и очищение отверстий;
• установка крепежей и панелей;
• затирка швов.

Облицовка с утеплением

Утепление стен снаружи пенополистиролом можно применить в трёхслойной кладке. Для этого плиты крепятся к стене описанным ранее способом. И можно обкладывать. Часто облицовывают кирпичом.

Как вы понимаете, этот способ утепления может производится только на этапе строительства дома.

Таким образом, обложенный кладкой дом будет более устойчив, простоит дольше и будет сохранять теплоизоляционные свойства. Применяется в основном для старых домов.

Заключение

Простая истина — чем лучше утеплить кирпичный дом снаружи, тем меньше придётся утеплять его изнутри. Этот сравнительно долгий процесс не требует много усилий. Вы легко сможете сделать каждый из вариантов утепления, даже вентилируемый фасад. Главное, не забывайте принимать советы специалистов и следовать СНиПам.

DOE Фундаменты зданий Раздел 2-1 Изоляция

• Глава 2
• Рекомендации
• Изоляция

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Рис. 2-5. Возможные места для изоляции подвала

Ключевой вопрос при проектировании фундамента заключается в том, следует ли размещать изоляцию на внутренней или внешней поверхности стены подвала (Рисунок 2-5). С точки зрения энергопотребления, нет существенной разницы между тем же количеством полной изоляции стены, нанесенной снаружи, и внутренней частью бетонной или каменной стены. Однако стоимость установки, простота применения, внешний вид и различные технические проблемы могут быть совершенно разными. Индивидуальные соображения дизайна, а также местные затраты и практика определяют наилучший подход для каждого проекта.

Жесткая изоляция, размещенная на внешней поверхности бетонной или каменной стены подвала, имеет некоторые преимущества по сравнению с внутренней укладкой, поскольку она (1) может обеспечить непрерывную изоляцию без тепловых мостов, (2) защищает и поддерживает гидроизоляцию и несущую стену при умеренном температуры, (3) сводит к минимуму проблемы с конденсацией влаги и (4) не уменьшает внутреннюю площадь подвального этажа (Рисунок 2-6). Если внешняя изоляция доходит до обода, и ее значение R достаточно велико, балки и пороги можно оставить открытыми для осмотра изнутри на наличие термитов и гнили. С другой стороны, внешняя изоляция на стене может обеспечить путь для термитов, если ее не обработать должным образом, и может помешать осмотру стены снаружи. Изоляция, которая подвергается воздействию выше уровня земли, должна быть защищена покрытием для предотвращения физического повреждения и деградации. К таким покрытиям относятся фиброцементные плиты, паргинг (материал типа штукатурки), обработанная фанера или мембранный материал (Baechler et al. 2005). Внешняя изоляция помещает стену фундамента в тепловую оболочку. Это означает, что стена будет теплее зимой, и влага будет свободно просачиваться внутрь. Из-за этого непроницаемые материалы, такие как масляная краска, полиэтилен или виниловые обои, не должны использоваться в качестве внутренней отделки.

Рис. 2-6. Подвал с наружной изоляцией XPS или EPS

Изоляция наружных стен должна быть одобрена для использования ниже уровня земли. Обычно ниже сорта используются три продукта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Бехлер и др., 2005). Экструдированный полистирол (номинальная R-5 за дюйм) является распространенным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но и теплоизоляционные свойства у него ниже. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективную R-значение на 35%-44%. Исследования, проведенные в Национальных лабораториях Ок-Риджа, изучали содержание влаги и тепловое сопротивление изоляции из пенопласта, подвергавшейся воздействию ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцати лет исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell, 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не обладают такой теплоизоляцией, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для стен фундамента из-за их пористой структуры. Использование этих материалов в качестве дренажного пространства работает только при наличии эффективных дренажей по периметру фундамента.

К сожалению, утепление снаружи сложнее и дороже, чем утепление фундамента изнутри; это особенно верно в приложениях модернизации. По этой причине чаще всего используется внутреннее утепление. Однако фактические затраты могут быть выше, если желательна готовая, прочная поверхность. Кроме того, пенопластовые изоляционные материалы потребуют огнестойкого слоя для соответствия нормам. Энергосбережение может быть снижено для некоторых систем и деталей из-за тепловых мостов. Изоляция может быть размещена на внутренней стороне краевой балки, но с большим риском проблем с конденсацией и меньшим доступом к деревянным балкам и подоконникам для осмотра на наличие термитов изнутри. Системы внутренней изоляции не рекомендуются для фундаментов из бетонной кладки без полностью заполненных ядер из-за повышенного риска скопления влаги внутри стены. Системы внутренней изоляции также не рекомендуются в подвалах, в которых есть риск проникновения влаги из-за неадекватного дренажа, плохих почв, высокого уровня грунтовых вод или других факторов из-за пониженной способности этих систем высыхать до внутренней части. Внутренняя изоляция не должна использоваться, если между верхней частью стены фундамента и системой деревянного каркаса нет положительного капиллярного разрыва из-за возможности накопления влаги в материалах деревянного каркаса.

При использовании внутренней изоляции она должна соответствовать следующим требованиям (Baechler et al. 2005):

• Внутренняя изоляция не должна наноситься на стены из бетонной кладки ниже уровня земли, за исключением случаев, когда ядро ​​блока полностью заполнено.
• Нанесение внутренней изоляции на стены, где присутствует влага, может привести к увеличению содержания влаги в стене из-за того, что она более холодная, и к ограничению возможности высыхания внутренней части.
• Стена подвала должна поддерживать некоторую способность осушать внутреннюю часть, если происходит увлажнение, поскольку часть стены ниже уровня земли не может высохнуть снаружи. Это означает, что внутренние пароизоляторы или любая непроницаемая внутренняя отделка стен, такая как виниловые настенные покрытия или системы масляных/алкидных/эпоксидных красок, должны быть установлены , а не .
• Стеновая система должна быть плотно герметизирована, чтобы внутренний влагосодержащий воздух подвала не достигал прохладной стены фундамента посредством переноса воздуха и конденсации.
• Материал, контактирующий со стеной фундамента и бетонной плитой, должен быть влагостойким. Капиллярные разрывы должны использоваться для предотвращения попадания влаги на чувствительные к влаге материалы.

Рис. 2-7. Подвал с внутренней полупроницаемой изоляцией XPS или EPS

Существует два хороших подхода к внутренней изоляции подвала: панели из жесткого пенопласта и распыляемая пена. Жесткие пенопластовые системы состоят из вспененного или экструдированного пенополистирола, нанесенного на всю стену фундамента, как показано на рис. 2-7 (BSC 2002). Применение распыляемой пены обычно включает распыление всей стены фундамента и, как правило, краевой балки до соответствующей толщины. При желании к каркасной стене, построенной на внутренней стороне пенопластового утеплителя, можно добавить дополнительную необлицованную изоляцию из профнастила. Пенопластовые изоляционные материалы легко воспламеняются и должны быть защищены от воспламенения. Если дополнительная изоляция не требуется, поверх пенопласта можно прикрепить деревянную обшивку, а к обрешетке можно прикрепить гипсокартон. Во всех конструкциях ниже уровня земли рекомендуется использовать гипсокартон с небумажным покрытием, чтобы снизить риск повреждения, связанного с влажностью. Гипсокартон следует держать на высоте не менее полудюйма над цокольным полом, чтобы избежать намокания (Baechler et al. 2005). Нигде в системе не должны использоваться замедлители испарения, такие как полиэтилен, виниловые обои или масляная краска, чтобы обеспечить высыхание внутри.

Можно отказаться от использования гипсокартона в качестве барьера воспламенения. Это было сделано с использованием изоляционных панелей из полиизоцианурата с фольгированным покрытием, некоторые из которых рассчитаны на воздействие в подвалах и подвальных помещениях в некоторых юрисдикциях. Обратите внимание, однако, что облицовка из неперфорированной фольги полностью паронепроницаема, и через нее будет происходить очень мало высыхания. Во многих юрисдикциях также разрешается полиуретановая пена высокой плотности покрывать край и подоконник (но не всю стену) без дополнительной противопожарной защиты.

Модернизация внутренней изоляции сопряжена с дополнительными рисками: между фундаментом и каркасом может отсутствовать капиллярный разрыв; Изоляция внутри будет иметь тенденцию к увеличению накопления влаги в каркасе. Между фундаментом и стеной может отсутствовать капиллярный разрыв, что потенциально увеличивает присутствие влаги из-за капиллярного затекания. Поскольку гидроизоляция и дренажные системы часто отсутствуют или не работают в старых домах, возможно массовое проникновение воды. Описание надежной стратегии модернизации внутренней изоляции см. в Ueno (2011).

В дополнение к более традиционному внутреннему или внешнему размещению, описанному в этом руководстве, существует несколько систем, которые включают изоляцию в конструкцию бетонных или каменных стен. К ним относятся (1) изоляция из жесткого пенопласта, залитая в бетонную стену (рис. 2-5c), (2) шарики полистирола, гранулированные изоляционные материалы или напыляемая пена, залитая в полости обычных каменных стен, (3) системы из бетонных блоков. со вставками из изолирующего пенопласта, (4) сформированные блоки из жесткого пенопласта, которые служат постоянной изолирующей опалубкой для монолитного бетона (изолированные бетонные формы, или ICF, рис. 2-5d), и (5) каменные блоки, выполненные с шариками полистирола вместо заполнителя в бетонной смеси, что приводит к значительно более высоким значениям R. Однако эффективность систем, которые изолируют только часть площади стены, следует тщательно оценивать, поскольку тепловые мосты вокруг изоляции могут значительно повлиять на общую производительность.

Наконец, еще один метод строительства подвала в новостройках – это использование сборных железобетонных фундаментных стен. Допускаются два типа. Первые представляют собой бетонные стены со встроенными нижними колонтитулами, которые опираются на специальное гравийное основание, позволяющее осушать всю конструкцию. Это означает, что до тех пор, пока панели будут правильно герметизированы во время строительства, эти стены останутся теплыми и сухими. Эти стены предназначены для утепления снаружи. Вторые — это сборные железобетонные стены, которые имеют один дюйм жесткой пенной изоляции, прикрепленной к внутренней части. Эти стены сконструированы так, чтобы можно было установить дополнительную изоляцию между отсеками для стоек, и оснащены встроенными гвоздями для крепления гипсокартона или панелей (BSC 2002).

Для получения дополнительной информации посетите разделы «Фундаменты, управляемые водой» и «Изолирующие фундаменты» в Центре решений Building America.

CE Center — Контроль влажности с помощью пенопластовой изоляции

Как один продукт может создать несколько барьеров за один шаг

Питер Дж. Арсено, FAIA, NCARB, LEED AP

Этот тест больше не доступен для кредита

Интеграция в сборку стены

Конечно, необходимо учитывать метод крепления и крепления облицовочного материала. Соединители или анкеры для крепления облицовки, будь то тонкие системы, такие как металл или фиброцемент, или более толстые системы, такие как связи для кирпича и каменной кладки, могут быть фактором при сборке стены. Жесткие пенопластовые плиты обычно доступны шириной 2 фута для установки сверху и снизу таких соединителей или анкеров, которые расположены на расстоянии 2 фута друг от друга по вертикали. Часто это означает, что вдоль стыков пенопластовых плит может быть горизонтальный зазор, который ставит под угрозу полную изоляционную способность системы. Это может усугубиться, если вдоль стены расположены необычные детали или неправильные формы, которые изменяют расстояние между соединителями облицовки и приводят к неточной обрезке изоляции в полевых условиях. С другой стороны, изоляция из распыляемой пены полностью покрывает и герметизирует все разъемы и крепления. Существует также большая гибкость в отношении размещения и конфигурации крепления, поскольку слегка изогнутый или смещенный анкер все еще может быть распылен без необходимости повторного выравнивания. Все это сводит к минимуму нарушение непрерывности изоляции, сводя ее только к фактической толщине крепежных материалов.

Изоляция из напыляемой пены с закрытыми порами средней плотности прилипает к основанию и полностью герметизирует анкеры облицовки, такие как кирпичные анкеры и другие отверстия.

В целом, напыляемая пена средней плотности полностью покрывает конструкцию стены и создает гораздо более равномерный слой непрерывной изоляции и барьер против воздуха и погодных условий. При этом он полностью герметизирует места крепления облицовки, а также закрывает все стыки и швы оснований, таких как гипсокартон. При нанесении вокруг окон и дверей он обеспечивает гладкие, непрерывные и хорошо герметизированные переходы в головках, подоконниках и косяках, а также соответствует отливу и другим компонентам переходной мембраны. Если стены имеют криволинейную или другую непрямолинейную форму, идеально подходит нанесение распылением на месте, поскольку оно может соответствовать любой форме или элементу стеновой системы. Наконец, производители осознали необходимость демонстрации огнестойкости и успешно протестировали изоляцию средней плотности с закрытыми порами в стеновых конструкциях в рамках подтверждения соответствия нормам огнестойкости.

Термическое сопротивление

Изделия из напыляемой пены наиболее известны своими изоляционными свойствами, что вполне оправдано, поскольку они представляют собой отличное решение для тщательной и полной изоляции зданий. В зданиях, в которых используются каркасные наружные стены, построенные из металлических или деревянных стоек, принято думать об изоляции между стойками. Но каждая из этих стоек — это разрыв в изоляции, что в совокупности может снизить тепловые характеристики стены на 20, 30 или даже 50 процентов. Это связано с тем, что шпильки и другие элементы больше не обладают тепловым сопротивлением изоляции, а вместо этого действуют как тепловой мост, позволяя теплу более свободно проходить между внутренним и внешним пространством. Добавьте к этому тепловые мосты, возникающие вдоль линий перекрытий или вокруг основных конструктивных элементов, таких как колонны, балки, простенки и т. д., и становится ясно, что действительно энергоэффективное здание требует другого подхода к изоляции.

На основании вышеизложенного принцип непрерывной изоляции ограждающих конструкций зданий был принят в строительных нормах, добровольных стандартах и ​​передовой практике. В системах наружных стен это обычно означает, что слой наружной непрерывной изоляции устанавливается за пределами обшивки наружной стены таким образом, что он также покрывает внешнюю поверхность всего, что находится за этой обшивкой — стойки, полы, конструкция и т. д. увеличивает эффективные тепловые характеристики стены, поскольку устраняются все или большая часть тепловых мостов. Кроме того, температура каркасной стены и конструкции может приблизиться к температуре жилого помещения, если используется правильное количество (толщина) непрерывной изоляции. Это означает, что при холодных наружных условиях большая часть или вся стена будет не только теплой, но и, скорее всего, останется сухой, поскольку конденсация вряд ли произойдет. В жарких наружных условиях большая часть стены будет сухой и прохладной. Такие условия окружающей среды переводят стены в менее длительные температурные и влажностные нагрузки, что приводит к большей прочности и долговечности стены.

Пароизоляция

Полная наружная непрерывная изоляция с использованием пенопласта с закрытыми порами дает дополнительное преимущество, особенно в холодном климате. Кодексы признают, что для изолированных стен требуется внутренняя пароизоляция / замедлитель схватывания, чтобы предотвратить попадание теплого влажного воздуха в стеновую сборку, конденсацию и возможность повреждения, гниения, плесени или других проблем. Требуемый или запрещенный нормами тип пароизолятора зависит от климатической зоны, в которой расположено здание, и классификации, указанной в нормах, на основе показателей проницаемости и материала. Чем ниже показатель проницаемости, тем меньше водяного пара проходит через материал. Кодекс классифицирует замедлители испарения следующим образом (в соответствии с разделом 1405 Международного строительного кодекса [IBC] 2015 г. ).

• Класс I Замедлители парообразования имеют очень низкий показатель проницаемости, равный или меньше 0,1, и включают такие материалы, как листовой полиэтилен или неперфорированную алюминиевую фольгу.
• Класс II замедлители парообразования имеют умеренный показатель проницаемости больше 0,1, но меньше или равен 1,0, что характерно для стекловолоконных плит с лицевой стороной из крафт-бумаги или некоторых красок, прошедших испытания на пароизоляцию, и изоляции из напыляемой пены с закрытыми порами.
• Класс III замедлители парообразования имеют более высокий показатель проницаемости больше 1,0, но меньше или равен 10,0 и являются общими для большинства латексных или эмалевых красок.

Распыляемая пена с низкой проницаемостью признана строительными нормами и правилами как обладающая пароизоляционными свойствами, что может снизить потребность в других замедлителях пара внутри помещения.

Далее в коде говорится, что существуют исключения из требуемого в других случаях замедлителя пара Класса I или Класса II в более холодном климате. Одним из них является использование минимальных уровней R-значения (в зависимости от климатической зоны) непрерывной изоляции снаружи каркасной стены. Кроме того, в нем конкретно указывается, что «на внутренней стороне стен каркаса должны использоваться только парозащитные составы класса III, где применяется пенопластовая изоляционная обшивка с показателем проницаемости менее 1… на внешней стороне стены каркаса» (2015 г.). Раздел IBC 1405.3.2). Обратите внимание, что в этом разделе кодов SPF средней плотности считается эквивалентным изоляционной оболочке из пенопласта и также применяется здесь. По сути, эта формулировка говорит о том, что нет необходимости, а на самом деле может быть вредно использовать парозащиту класса I или класса II с более высоким рейтингом в стенах, которые имеют изоляцию из пенопласта, которая уже обеспечивает этот атрибут. Поскольку изоляция из напыляемой пены с закрытыми порами средней плотности, нанесенная снаружи (или внутри) внешней обшивки, соответствует этому критерию, нет необходимости ни в чем, кроме обычной латексной краски или ее эквивалента на внутренней, готовой поверхности стены. Это не только означает, что меньше беспокойства по поводу конденсации влаги внутри стенового узла, но также означает, что стена имеет больше возможностей для быстрого высыхания в случае, если какая-либо своенравная влага все же попадет туда, поскольку высыхание стены разрешено как внутри, так и внутри. экстерьер.

Защита от воды и влаги

Материалы для облицовки наружных стен (будь то кирпичная кладка, металл, композиты или другие материалы) обычно не полностью предотвращают проникновение влаги или дождевой воды в стену. Некоторые облицовочные материалы являются пористыми, в то время как те, которые обычно не имеют швов или стыков, имеют ограниченную способность удерживать воду. На самом деле, некоторые системы, которые обычно называют системами облицовки от дождя, специально разработаны для того, чтобы вода могла проникать за облицовку и безвредно стекать снизу. Хотя это хорошо для облицовки, это может быть плохо для остальной части стены, если она не обработана должным образом. Вот почему строительные нормы и правила требуют наличия за облицовкой атмосферостойкого барьера, чтобы защитить целостность остальной части сборки и предотвратить разрушение строительных материалов из-за ржавчины, коррозии, гниения и т. д. На практике этот барьер действительно требует сопротивления. воды и распыляемой пены проверяются на их способность функционировать в качестве водостойкого барьера. Для целей этой статьи, хотя мы рассматриваем сопротивление проникновению воды и воздуха, мы остановимся на определении «водонепроницаемого барьера» при испытаниях изоляции, сокращенно WRB.

Ряд листов, рулонов и напыляемых продуктов был разработан для обеспечения требуемых характеристик WRB. У каждого из этих продуктов есть свои ограничения, в том числе собственные швы или стыки, необходимость отдельного этапа строительства и возможность совместимости с другими стеновыми материалами и продуктами.

SPF в качестве водостойкого барьера

Напыляемая пена средней плотности с закрытыми порами была протестирована как WRB и продемонстрировала, что она способна отводить воду и ограничивать проникновение влаги. Многие такие продукты были оценены в соответствии с требованиями и критериями кодекса для WRB и соответственно официально обозначены как водонепроницаемые барьеры. Поскольку нет стыков, которые необходимо заклеивать, или перекрытий, которые необходимо поддерживать, водозащитные характеристики легче обеспечить на строительной площадке с помощью изоляции из напыляемой пены, поскольку она образует непрерывный слой. В этом случае обеспечивается не только внешняя непрерывная изоляция, но и вода, которая проникает через систему облицовки и под давлением направляется внутрь, встречается с внешней поверхностью напыляемой пены. Водонепроницаемая природа распыляемой пены средней плотности такова, что эта вода будет стекать вниз по поверхности и не будет продолжать проникать в сборку стены, где она может вызвать повреждение. Такая система контроля влажности особенно важна в прибрежных районах или районах с большим количеством осадков, где часто бывают проливные дожди.

Конечно, наружная стена должна быть спроектирована таким образом, чтобы эта вода действительно отводилась обратно за пределы облицовки. Обычно это достигается путем следования пути выхода и системы гидроизоляции, встроенной в стратегических точках в сборке стены. Например, типичный путь, по которому проливной дождь проходит через каменную облицовку стены с металлическим каркасом, состоит в том, чтобы вода попадала в дренажную плоскость на внутренней стороне каменной кладки или на поверхность распыляемой пены WRB.

Воздушный зазор между внутренней поверхностью кирпича и внешней поверхностью напыляемой пены важно поддерживать, поскольку именно он обеспечивает беспрепятственный дренаж. Вода будет собираться и падать по этой поверхности на дно воздушной прослойки, где ей нужно стекать к дренажным отверстиям и выходить из стены. Этот поток необходимо поддерживать или проектировать при всех вариантах конструкции стен, таких как плиты перекрытия или смещения стен. Ключевым моментом является то, что все компоненты, включая облицовку, дренажную плоскость, дренажный зазор и выход, скоординированы и работают вместе для обеспечения надлежащего функционирования.
