Нужен ли проект дома? Можно ли обойтись своими силами? — Строим дом на vc.ru

Пусть по действующему законодательству проект частного дома необязателен для оформления постройки, по здравому смыслу он нужен. По крайней мере тем, кто хочет построить комфортабельный, качественный, надежный и долговечный дом, сэкономив свои нервы и время. А что бюджет? Можно ли благодаря проекту сэкономить, и как это сделать?

252 просмотров

Важнейшим этапом строительства собственного дома, от которого практически на 90% зависит успех, является проектирование. Без проекта сегодня практически не строят хозблоки и уборные, не говоря о такой сложной конструкции, как капитальный дом, даже если это лаконичная «коробка» Логично, что вопросом, как самому спроектировать дом, на этом этапе задается если не каждый, то очень многие. Особенно в ситуации, когда бюджет ограничен, а строительство планируется также своими руками или с минимальным привлечением сторонних исполнителей. Есть и другой расклад – дом «вынашивается» годами, нет жесткой необходимости въехать за один сезон, а есть желание получить продуманное под себя до мелочей комфортабельное жилье.

По сути, не так важны причины, побудившие отказаться от услуг профессионалов или доступного типового проекта, главное – самостоятельное проектирование вполне реально.

Содержание

Что нужно учесть, решаясь на самостоятельную разработку проекта
С чего начинается проектирование
Программы для проектирования домов
Нюансы самостоятельного проектирования

Что нужно учесть, решаясь на самостоятельную разработку проекта

Сразу стоит оговориться, что изначально «связываться» с проектом стоит только при одном условии – когда есть время:

на изучение теории;
нормативов;
чужого опыта;
освоение компьютерных программ (графических редакторов) и разнообразных онлайн калькуляторов.

То есть, подготовка к строительству, включающая и проектирование, ведется неспешно, в течение нескольких месяцев (а то и лет), а не в авральном режиме, когда на все про все пара недель. При таком раскладе проще взять типовой проект, их в достатке в свободном доступе, в том числе и в соответствующем разделе на портале. Они достаточно удобны в стандартных ситуациях, когда нет проблем с площадью, формой или рельефом участка или специфичных потребностей у домочадцев.

Также не стоит переоценивать свои возможности – не имея никаких навыков и соответствующего опыта практически нереально спроектировать «заковыристый» дом. Цокольный этаж, особенно, при высоком УГВ, оригинальная форма, наличие эркеров и балконов, а также сложная крыша с изломами и кукушками, прерогатива специалистов.

Самостоятельно, только самая простая геометрия, в один или два этажа, без изысков.

То, что в виде объемной 3D модели будет красиво выглядеть, нужно еще и правильно реализовать, а любое усложнение равнозначно удорожанию. И дом-куб при гармоничной раскладке окон и вдумчивом подборе фасадных материалов и цветовой гаммы, будет презентабельно смотреться и не превратится в долгострой из-за нехватки средств.

С чего начинается проектирование

Важнейший момент – если раньше строили не заморачиваясь расстояниями и нормативами, сегодня такой номер уже не проходит. Ужесточение по всем фронтам, самострой если и не снесут, крови попьют прилично, особенно, если не повезет с соседями. Для собственного же спокойствия проще сразу уточнить в органах самоуправления наличие (отсутствие) каких либо ограничений, и разместить дом на участке с соблюдением всех расстояний.

И пусть проектирование дома самостоятельно практически не требует вложений, программы преимущественно бесплатные, а компьютер и так, есть у каждого, время – самый ценный из ресурсов. Прежде чем начать его активно тратить, необходимо:

точно выяснить все нюансы с застройкой участка, чтобы ограничения не стали неприятным сюрпризом;
определиться с габаритами и расположением, исходя не только из минимума (12 м² на каждого человека) и собственных предпочтений, но и нормативных расстояний – от 5 метров от проезжей части, от 3 метров от соседского забора;

определиться с расположением дома относительно сторон света – жилые помещения обычно планируют с южной стороны, технические, с северной.

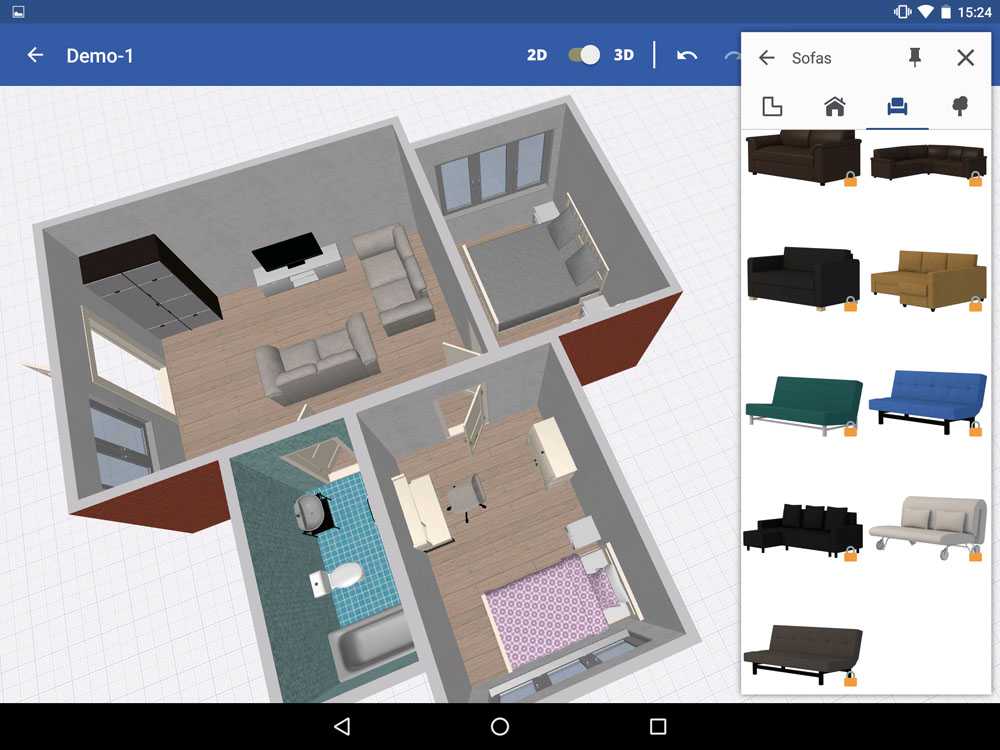

Программы для создания проектов

Набросать первоначальный примерный чертеж, чтобы выбрать оптимальные габариты и местоположение на участке, можно и карандашом на листе в клеточку. А то и маркером на доске, стирать еще проще, а особо ровные линии для эскиза не принципиальны. В дальнейшем же гораздо удобнее построение объемной модели в специальной программе на компьютере. Разнообразные графические редакторы обладают обширным функционалом и могут использоваться не только для разработки планировок и дизайна, но и для полноценного проектирования.

В свободном доступе масса программ, которые можно бесплатно скачать, чтобы работать на компе в любое время в любом месте или онлайн. Для проектирования частного дома нет необходимости приобретать рассчитанное исключительно на профессионалов ПО с расширенными возможностями. Такая программа еще и уровень подготовки требует значительно выше пользовательского. Вполне достаточно условно-бесплатных программ с русскоязычным интерфейсом, предназначенных для частного объемного моделирования в разных режимах.

Основная масса подобных редакторов ориентирована на создание макета с планировками и всем содержимым, вплоть до декора и текстиля, а также ландшафтный дизайн, но есть и построители планов и чертежей, в том числе и перекрытий.

Перечень программ:

ArchiCAD.
Google SketchUp.
nanoCAD.

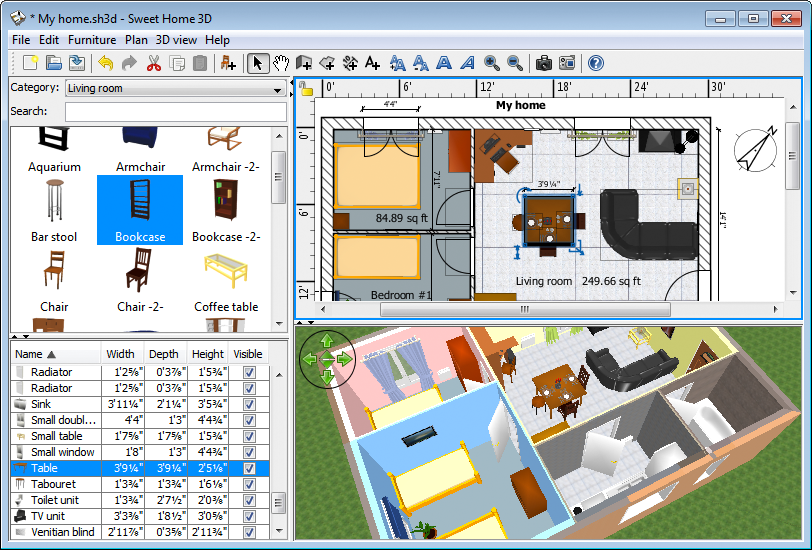

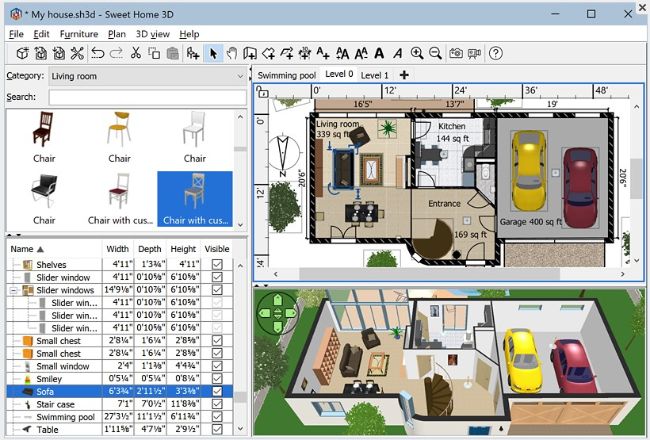

Sweet home 3D.
FloorPlan 3D.
ЛИРА-САПР 2013.
Planner 5D.
Planoplan.
Homestyler.
HouseCreator.

Обозначить розетки с выключателями и приборы освещения, можно и в приведенных построителях, но чтобы разработать полноценную систему электроснабжения, эффективнее использовать узкоспециальное ПО. Это программа Электрик, а также Dia Diagram Editor или мобильное приложение Мобильный Электрик.

Нюансы самостоятельного проектирования

Как и в любом сложном вопросе, требующем индивидуального подхода, с проектированием, каждый должен разобраться самостоятельно, методом проб и ошибок.

Это длительный процесс, и не существует универсального «рецепта», но есть ряд рекомендаций, которые могут его облегчить.

Прорабатывая конструктив фундамента, можно воспользоваться не только онлайн калькуляторами для упрощения расчетов, но и «экстрактом» чужого опыта. Практически все виды и варианты уже кто-то спроектировал, избежать.Но чтобы выбрать подходящий вид основания даже для частного дома, не обойтись без данных о типе грунта и уровне грунтовых вод.
Для небольших домиков не проблема проложить коммуникации хоть через весь периметр, если же речь о квадратуре под и за сотню метров, влажные помещения (ванная, кухня) лучше располагать рядом. А если есть мансарда или второй этаж, то и друг над другом.

В комфортном доме всегда есть подсобные помещения, если площадь ограничена, хотя бы скрытые системы хранения.
Нельзя оставлять «на потом» инженерные системы, в зависимости от выбранного типа фундамента должны быть просчитаны оптимальные зоны под закладные или полностью проработана разводка водопровода и канализации.
Чтобы не топить улицу или не делать полутораметровые стены, при выборе материалов и технологии нужно брать во внимание не только бюджет и сложность работ, но и нормативы по теплосопротивлению ограждающих конструкций для региона строительства. Целесообразно потратить лишнее время и переиграть все несколько раз при создании модели, чтобы гарантированно уложиться в бюджет и не разориться на счетах за энергоносители.

Вывод

Самостоятельная разработка проекта частично или полностью возможна, что неоднократно доказано участниками портала, построившими дома как по доработанным под себя типовым планам, так и по индивидуальным. Преодолевая все сложности, многие совершенно не имея опыта, своими руками справляются лучше сомнительных «профи». Другое дело, что это, скорее, не способ сэкономить, а возможность самому вникнуть во все тонкости и получить идеальный со своей точки зрения дом, затратив значительное количество собственного времени.

Компромиссный вариант – сделать модель, как альтернативу словесному ТЗ для специалиста.

Как спроектировать кухню самому на компьютере: инструкция, пример

Перед тем как заказывать кухонный гарнитур или его детали для последующей самостоятельной сборки, необходимо выполнить ряд важных мероприятий: правильно обмерить помещение, определиться с размерами и необходимым количеством шкафов, способом и последовательностью их расположения, способом сборки, количеством и видами деталей и крепежных элементов, дизайном конструкции. Все эти параметры необходимо зафиксировать на бумаге. Выполнить несколько предварительных набросков можно по старинке – при помощи карандаша и бумаги, но более четкий чертеж поможет составить специальная компьютерная программа, которая позволяет быстро изменять параметры размеров и расположения модулей в заданном пространстве, изменять их дизайн, подбирать цвет и еще много критериев. В нашей статье подскажем, как спроектировать кухню самому на компьютере.

Как спроектировать кухню самому на компьютере?

Содержание статьи

Подготовка к проектированию
- Шаг 1: обмер помещения
- Видео — Как правильно произвести обмер кухни
- Шаг 2: выбор планировочного решения
- Шаг 3: выбор конфигурации кухонного гарнитура
- Шаг 4: выполнение чертежа на компьютере
  - Создание кухни в программе «Prodboard»
  - Работа с кухонным конструктором «BPlanner»
  - Инструмент «Stolline»
- Видео — Проектировании кухни на компьютере

Прежде чем приступать к проектированию кухни, необходимо пройти несколько подготовительных шагов, на основе которых будут производиться последующие действия.

Форма замера кухни

Шаг 1: обмер помещения

Размеры кухонного гарнитура и способ его расположения в пространстве во многом зависит от площади помещения и его конфигурации. Для фиксации данных на листе бумаги рекомендуется изобразить схематическую перспективу помещения, отметить на ней расположение оконного и дверного проема, вентиляционного отверстия. Далее можно приступать к измерению комнаты при помощи рулетки.

Таблица 1. Как правильно измерить комнату

Иллюстрация	Описание
Шаг 1	Стена, вдоль которой будет располагаться кухонный гарнитур, измеряется в трех точках: внизу, в районе кухонного фартука, и в верхней точке навесных шкафов.
Шаг 2	Таким же образом – в трех точках, измеряют прилегающую стену, отступив 600 мм от основной стены. Это расстояние соответствует стандартной глубине напольных шкафов
Шаг 3	Важно учесть расстояние до конца трубы от стены, вдоль которой будет располагаться кухня.
Шаг 4	При наличии газовой трубы, расположенной вдоль основной стены, измеряют расстояние от угла до края трубы и от стены. Также необходимо определить диаметр трубопровода.
Шаг 5	Необходимо определить расположение розеток и включателей, если они пересекаются с мебелью, то придется выполнить их перенос.
Шаг 6	Расстояние от подоконника до основной стены должно составлять не менее 60 см.

Видео — Как правильно произвести обмер кухни

Шаг 2: выбор планировочного решения

Выбор планировочного решения на кухне – важный этап, от которого зависит соблюдение требований эргономики, функциональности, безопасности и комфорта работы на кухне. Каждый из этих критериев связан с правильной организацией технологического процесса – хранением, мытьем, подготовкой к приготовлению и приготовлением продуктов. Суть организации технологического процесса сводится к соблюдению «правила рабочего треугольника».

Если вы не знаете, что и куда поставить, как разместить гарнитур со всем необходимым в маленькой кухне, советуем вам внимательно изучить специальную статью и затем применить полученные из нее знания на практике.

Требования к расположению основных рабочих точек на кухне состоят в следующем:

В первую очередь необходимо определить место для расположения мойки. Расстояние от нее до стояка не должно превышать 250 см. При увеличении этого значения в условиях типовой квартиры может потребоваться установка насоса. При планировании кухни в частном доме оптимальное место для мойки – у окна. Это позволит сэкономить электроэнергию и повысит комфортность помещения.
Около мойки располагают стиральную и посудомоечную машину. С точки зрения соблюдения требований эргономики, если владелец кухни правша, то ПММ устанавливают слева от мойки.
Плиту устанавливают так, чтобы расстояние между ней и мойкой составляло от 40 до 180 см. Учитывают также расположение вентиляционного отверстия и газовой трубы.
Оптимальный размер рабочей поверхности между мойкой и плитой составляет 90 см – этого хватит для обработки и подготовки продуктов к приготовлению. Рабочая поверхность не менее 40 см должна быть и с другой стороны плиты, чтобы была возможность поставить, например, горячую кастрюлю – это требования техники безопасности.

Рабочий треугольник на кухне

Обратите внимание! По технике безопасности плита или варочная панель не должны располагаться близко к окну. Расстояние должно составлять не менее 40 см. В противном случае возрастает вероятность сильной загрязненности оконных занавесок и даже их возгорание.

Таблица 2. Требования эргономики при размещении мебели и оборудования на кухне

Иллюстрация	Описание
Правило 1	Основной источник освещения – светильник в центре помещения не обеспечит достаточной освещенности рабочей поверхности столешницы. В результате этого работа на кухне станет неудобной.
Правило 2	Дополнительным источником света может служить флуоресцентная лампа, закрепленная под навесными ящиками.
Правило 3	Если дизайн гарнитура не предусматривает наличие навесных шкафов, то в качестве дополнительного освещения можно использовать светильники, размещенные на стене, на высоте над столешницей в 80 см. При этом световой поток должен быть направлен вниз.
Правило 4	Над обеденной зоной рекомендуется повесить локальный источник света на высоте от 48 до 68 см от столешницы.
Правило 5	Высота кухонного фартука (между верхней точкой столешницы и нижней точки навесного шкафа) должна быть не меньше 50 см.
Правило 6	Вытяжку располагают над плитой на высоте не менее 90 см.
Правило 7	Чтобы обеспечить комфортное стояние около напольной тумбы, ее нижние опоры или ножки должны иметь высоту не меньше 7 см.
Правило 8	Барная стойка имеет высоту столешницы от 110 до 115 см, тем самым превышая высоту стандартного стола на 25 см.
Правило 9	При параллельном расположении мебели проход должен составлять не менее 120 см.
Правило 10	Комфортное свободное пространство перед ПММ составляет 120 см.
Правило 11	Свободное пространство перед тумбой с выдвижным ящиком должно составлять не менее 75 см.

При выборе места размещения холодильника предпочтение стоит отдавать территории вблизи с мойкой, нежели с плитой.

Шаг 3: выбор конфигурации кухонного гарнитура

Вариант конфигурации кухонного гарнитура выбирают в зависимости от площади и формы помещения.

Таблица 3. Наиболее популярные решения

Способ расположения	Описание
Линейный	Наиболее простой способ: компактный и универсальный, но вместе с тем неудобный из-за несоблюдения правила рабочего треугольника. Идеально подходит для вытянутых помещений небольшой площади. Мойку рекомендуется располагать между холодильником и плитой.
Г-образный	Наиболее удобный и вместительный вариант, позволяющий задействовать свободную смежную стену и максимально сохранить свободное пространство. Подходит для помещений прямоугольной формы небольшой или средней площади.
Параллельный	Отличный вариант для вытянутых помещений. Позволяет реализовать правило рабочего треугольника. Важное условие – наличие свободного пространства между параллельными модулями не менее 120 -150 см. Чтобы помещение не было тесно, над одной из линии не используют навесные шкафы.
П — образный	Удобный, вместительный, но довольно массивный вариант, требующий большое количество свободного пространства. Подходит для больших кухонь квадратной формы. Такую конфигурацию можно выбрать и для маленькой кухни при необходимости разместить все необходимое.
Островной	Позволяет сделать пространство кухни более функциональным. Остров делит кухню на рабочую и обеденную зону. Недостатком является необходимость большого количества свободного места.
Полуостровной	Позволяет эффективно отделить зону кухни от гостиной или столовой. Отличается компактностью и функциональностью. Подходит для квартир-студий и гостиных, объединенных с кухней.

Обратите внимание! При выборе способа расположения мебели учитывают то, что должно оставаться достаточно места для размещения обеденной группы.

Шаг 4: выполнение чертежа на компьютере

После того, как определены основные параметры будущего кухонного гарнитура, можно приступать к его проектированию в специальной программе.

Интерфейс программы-конструктора

Преимущества использования специализированного программного обеспечения при проектировании корпусной мебели очевидны: современные программы предлагают не только готовые решения, но и позволяют разрабатывать собственные эксклюзивные элементы.

Результат работы в Pro100

Существуют разные программы-планировщики. О работе с некоторыми из них рассказано ниже.

Создание кухни в программе «Prodboard»

Таблица 4. Инструкция по созданию проекта кухни в программе «Prodboard»

Иллюстрация	Описание
Работа возможна как в компактном, так и в полноэкранном режиме.	Для приближения и удаления объекта используется мышка. Для удаления объекта используют щелчок правой кнопки и клавишу delete на клавиатуре.
Закрыть объект можно, если щелкнуть мышкой на свободной зоне рабочего окна	При нажатии правой кнопкой мыши на объект появляется окно с указанием его основных параметров.
Шаг 1Шаг 1	Для создания помещения во вкладке «Помещение» выбирают вторую сверху пиктограмму.
Шаг 2	В выпавшем окне задают габариты комнаты.
Шаг 3	Раздел «Стены и колонны» позволяет установить дополнительные конструктивные элементы.
Шаг 4	Третья снизу кнопка открывает вкладку для установки окна и двери.
Шаг 5	Раздел «Коммуникации» позволяет установить на проекции вентиляционное отверстие, газовую трубу, водопровод, включатели и розетки.
Шаг 6	Выбирают отделочные материалы для основных поверхностей.
Шаг 7	Выбирают уровень естественной освещенности и угол падения света из окна.
Шаг 8	Для добавления техники и мебели используют вкладку «Каталог».
Шаг 9	Помимо нижних и верхних модулей можно установить встроенную технику.
Шаг 10	Вкладка «Материалы» используется для подбора дизайна фасада.
Шаг 11	Для оформления фартука и установки столешницы используют соответствующую вкладку.
Шаг 12	Функциональность проекта можно оценить при помощи кнопки визуализации справа.
Шаг 13	Оценить параметры выбранной мебели можно во вкладке «Элементы»
Шаг 14	Проект сохраняют.

Работа с кухонным конструктором «BPlanner»

С помощью этой программы можно самостоятельно спроектировать кухонный гарнитур.

Таблица 5. Инструкция по созданию проекта кухни в программе «BPlanner»

Иллюстрация	Описание
Шаг 1	Во вкладке «Помещение» задают основные габариты комнаты.
Шаг 2	Там же устанавливают параметры для оконного и дверного проема.
Шаг 3	Во вкладке «Помещение» также выбирают материал отделки стен и пола.
Шаг 4	Во вкладке «Параметры кухни» подбирают модули.
Шаг 5	С помощью значка «Техника» выбирают варочную панель или мойку.
Шаг 5	С помощью значка «Материалы» задают параметры фасадов.
Шаг 6	При установке верхнего ряда кухни предварительно во вкладке «Параметры кухни» устанавливают высоту фартука. При установке навесного шкафа верхний край фартука совпадет с нижней точкой шкафчика.
Шаг 7	С помощью вкладки «Техника» устанавливают вытяжку, плиту, стиральную машину и холодильник.
Шаг 8	Во вкладке «Модули» выбирают барные стойки и полки.
Шаг 9	Во вкладке «Материалы» выбирают материал фасада: МДФ, ДСП, пластик, массив.
Шаг 10	Там же выбирают способ оформления цоколя, столешницы и фартука.
Шаг 11	С помощью соответствующих вкладок подбирают освещение и фурнитуру.
Шаг 12	Проект сохраняют.

Вкладка «Кухни» предлагает воспользоваться в качестве шаблона готовым решением

Инструмент «Stolline»

Инструмент для проектирования на профессиональном уровне. Однако интерфейс интуитивный, понятный даже новичку.

Таблица 6. Инструкция по созданию проекта кухни в программе «Stolline»

Иллюстрация	Описание
Шаг 1	Проект начинают с создания нового чертежа.
Шаг 2	В программе есть функция создания шаблонного чертежа помещения при введении ключевых параметров.
Шаг 3	Все элементы, которые касаются кухни, располагаются справа во вкладке «Кухонные системы».
Шаг 4	Во вкладке «Кухонные системы» расположены категории с мебелью, декором и оформлением.
Шаг 5	При выборе модуля его перетаскивают, зажав левой кнопкой мыши, в рабочее окно.
Шаг 6	Для навигации используют инструменты управления в нижнем левом углу.
Шаг 7	Элементы для оформления интерьера располагаются во вкладке «Спец.Объекты».
Шаг 8	Для сохранения текущего изображения на рабочем экране используют пиктограмму «фотоаппарат».
Шаг 9	Проект сохраняют.

Видео — Проектировании кухни на компьютере
