Сборка каркасного дома правильно своими руками- пошаговая инструкция: Обзор +Видео

В настоящее время в России все большую известность и популярность завоевали каркасные дома. Причем выбор технологии при строительстве не имеет большого значения. С одинаковой регулярностью применяются как канадская, так и финская технологии. При строительстве малоэтажного каркасного дома, удается довольно эффективное использование самых современных строительных материалов и новейшие достижения отраслей.

[contents]

Потребность в строительстве таких домов в последнее время очень выросла, поэтому многие решают начать строительство каркасного дома собственными силами. Потому что технология его строительства не слишком сложна.

Содержание:

Утеплитель и его варианты

Планируя строительство для своей семьи хорошего каркасного дома, во-первых определяются с его предназначением. Нужно четко знать в какое время года в нем будет проживать семья, круглый год или только в весенне-летний сезон. От этого выбора будет зависеть способ его утепления. Изначально каркасный дом – это элементарная простая конструкция, состоящая из вертикальных стоек и определенного числа горизонтальных обвязок, которую нужно тщательно и качественно утеплять. В процессе строительства все обнаруженные пустоты заполняются специальными материалами с низкой теплопроводностью. А далее, уже при облицовке внутренних и наружных стен, используют разные строительные материалы.

Исходя из этого, делаем вывод, что подходящий тип утепления будет напрямую зависеть от времени эксплуатации дома и от погодных условий, при которых данный каркасный дом будет построен. В качестве утеплителя стен и пола используют пенопласт, пенополистирол, стекловату или минеральную вату – это универсальные материалы.

Работа над фундаментом

Как правило, каркасный дом строят не выше 2 этажей. Причем стоит отметить, что второй этаж идет мансардного типа. Поэтому и нет смысла для таких домов возводить фундамент глубокого заложения. Наилучшим способом для каркасного дома будет возведение мелкозаглубленного ленточного фундамента, сборного из железобетонных блоков.

Все эти виды фундамента отлично выполняют свою главную функцию: создание прочной и жесткой рамы. При закладке ленточного фундамента это достигается за счет жесткой и надежной арматуры, в фундаментах столбчатого типа – благодаря монолитному ростверку, а фундамент сборный – достаточно прочно крепится к блокам нижней обвязки.

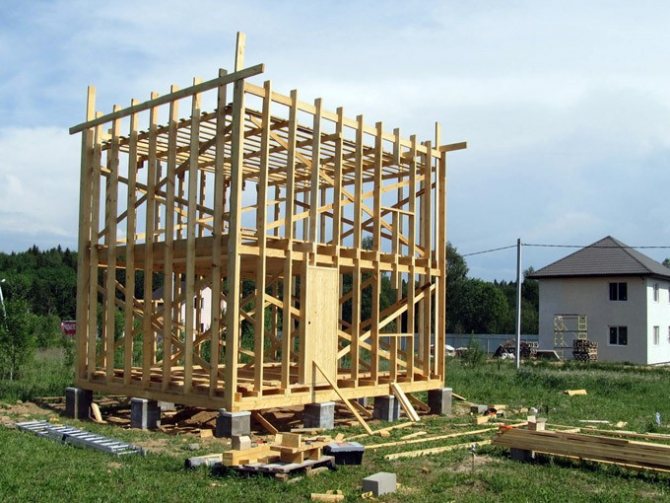

Каркас дома и его сборка

Каркасный дом принято выполнять из конструкций, которые изготовлены из металла или дерева. Стоит отметить, что стоимость металлической основы обойдется Вам гораздо дороже (от 30 до 45%). Именно поэтому на постройку металлического каркасного дома собственными силами решаются немногие. Но в это же время могут сократиться затраты на изготовление фундамента, так как вес каркаса из металла сравнительно небольшой. Для постройки деревянного каркасного дома своими руками, чаще всего используют основу из древесины дуба. Так же часто используют брус сечением 150х150 мм, из других лиственных пород, но главным показателем должно быть высокое качество. Угловые соединения всего каркаса соединяются с использованием шип-паза или металлической пластины, при этом подгоняя их так, чтобы не осталось даже малейшего зазора.

При постройке каркасного дома своими руками не рекомендуется использовать металлический крепеж. Это можно объяснить очень просто: при соприкосновении дерева с металлом (гвоздь, саморез ит.п.) может начаться интенсивное гниение, а это значительно ослабит соединение в данном месте и будет способствовать последующему расшатыванию соединения. Поэтому для длительного срока эксплуатации принято использовать такие соединения как деревянные нагеля, но это в идеале.

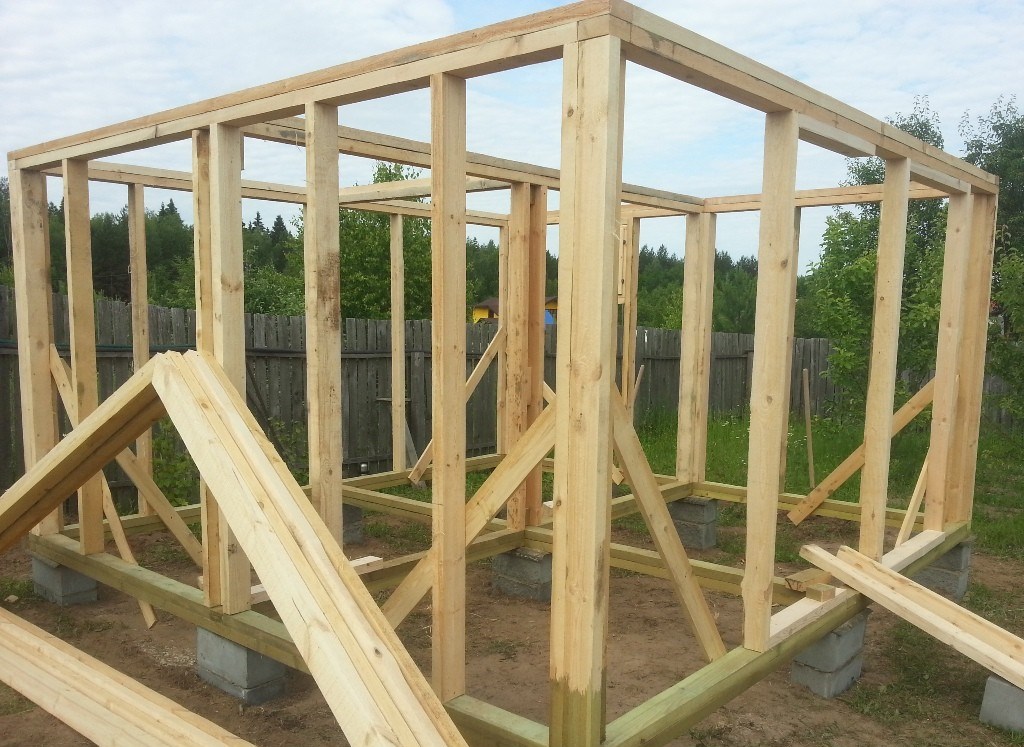

При строительстве дома своими руками не обойтись без раскрепления каркаса раскосами. После этого можно смело укладывать утеплитель в стеновые полости между раскосами.

Ведь именно с их помощью и создается пространственная прочность и жесткость строения, его сохранения от перекоса и последующего разрушения под действием внешних механических нагрузок. Для производства раскосов используют тот же материал, что и для основных стоек дома. С внешней стороны каркас обшивают вагонкой либо шпунтованной доской, наклон при этом должен составлять от 30 до 60°.

Устройство пола в каркасном доме

При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).

Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.

Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.

1. Балка перекрытия

2. Черновой брусок

3. Доски чернового пола

4. Настил водонепроницаемый

5. Засыпки из стружек или опилок

6. Заливка известковым молочком «текстом»

7. Доски чистового пола

Установка стен, крыши и окон

При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.

Не обязательно, строя каркасный дом своими руками, выбирать стандартную высоту (2 м 275 мм). От высоты выбранных потолков зависит количество воздуха и оптимальный температурный режим.

При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.

При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.

При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.

Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При

Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.

Рейтинг

( 3 оценки, среднее 3.67 из 5 )

0 16 969.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Сборка и подъем стен каркасного дома. Каркасный дом своими руками.

Закончив адскую работу по сборке ферм, очередь дошла до наружных стен.

Забегая вперед, могу сказать, что это оказалось самой легкой и ненапряжной работой во всей стройке.

Конструкция стен у меня выбрана «скандинавская».  То есть — одинарная верхняя обвязка, одинарные стойки в оконных и дверных проемах, и один сплошной «ригель», на тех стенах, на которые приходится нагрузка от стропил.

Это решение мне нравится своим изяществом, надежностью и отсутствием сдвоенных и строенных стоек или обвязок, к которым я питаю подсознательную неприязнь, из за опасности возникновения щелей между ними.

Выглядит это следующим образом

Стойки были напилены в размер, нижняя обвязка, временно закрепленная ранее к балкам обвязки свай, снята и уложена на ребро на платформу, дальнейшее удобнее рассказывать в картинках.

Очень важный момент. Крайне внимательно отмечайте места установки стоек. Изначально я был не внимателен. В результате пошла накопительная ошибка буквально на несколько мм на каждой стойке. В итоге — последние стойки уехали сантиметров на 5 относительно своего положения.  Заметил я ошибку поздно, поэтому одну стену пришлось разбирать и переделывать. Так что — семь раз отмерь…

  Пришла очередь врезать «ригель». По идее, можно было сразу выпилить паз для установки ригеля в стойках. Но так как доски были нестроганные, я решил врезать по месту.

Клал ригель поверх стены, отмечал карандашом край, на стойке, затем выставлял диск пилы на толщину доски, делал много пропилов и затем стамеской вырубал паз.  Довольно быстро, хотя не так аккуратно, как если бы паз выпиливался изначально.

Затем ставим ригель в паз и прибиваем как к стойкам так и к обвязке. На фото выше виден стык двух участков стены. Здесь стойка крепится только к одной обвязке. Ко второй — после подъема стены.

На подъем стен был приглашен сосед «на пробу».  К моему удивлению, мы достаточно легко подняли стену 6 метровой длинны вдвоем.  Самым сложным моментом был «соскок» стены с платформы на обвязку, так как из за контр лаг там была ступенька ~6см

Собственно все!  Собираем и поднимаем все 4 стены, выравниваем, соединяем между собой в углах. Стыки длинных стен соединяем перфорированными пластинами по верхней обвязке.

Post Scriptum

Важный нюанс. Металлической лентой, закрепляем нижнюю обвязку к платформе, чтобы не получилось как на видео. Ленту лучше использовать без перфорации. Перфорированная лента может порваться при подъеме

Можно ли построить дом с металлическим каркасом?

Металлические здания прочны, недороги и быстро возводятся. Это отлично подходит для сарая, гаража, склада или мастерской, и когда наши клиенты видят, насколько экономичны и адаптируемы наши здания, они спрашивают:

Почему бы не превратить одно из них в дом?

Можно ли построить дом, начиная с одного из наших стальных каркасов? Да! Это абсолютно возможно. Мало того, он имеет немало преимуществ по сравнению с традиционной деревянной платформой, конструкцией CMU и даже по сравнению с легкой стальной рамой.

Деревянный каркас по сравнению с металлическим каркасом MBMI

В традиционном деревянном каркасном доме для каркаса используются шпильки, балки и стропила, обычно расположенные на расстоянии 16 дюймов от центра. Чтобы предотвратить слишком легкое распространение огня, каждый этаж дома построен как единое целое, покрытое деревянным настилом. Большинство домов имеют деревянную облицовку стен, деревянную обшивку крыш и деревянную внутреннюю отделку. Это много материала!

Тип стальной рамы, которую мы разрабатываем в MBMI, намного дешевле, чем деревянная рама. Это также сильнее. Вам никогда не придется беспокоиться о том, сможет ли конструкция выдержать еще один этаж, солнечные батареи или что-то еще. Вам также не придется так сильно беспокоиться о риске возгорания.

Хотя древесина является возобновляемым ресурсом, мы используем ее быстрее, чем можем ее вырастить. Сталь полностью пригодна для вторичной переработки, а стальная рама всегда будет содержать значительный процент переработанного металла.

Чем однороднее слой изоляции стен и чердака, тем более энергоэффективным будет дом. И дерево, и сталь прерывают изоляцию и сами по себе не очень хорошо изолируют. В строительном бизнесе они известны как «термические разрывы». Наши рамы имеют меньше термических разрывов, чем стандартные деревянные рамы.

Подводя итог,

• Дом со стальным каркасом прочнее, чем дом с деревянным каркасом
• Горение дерева; стали нет
• В конструкции стального дома MBMI используется меньше материалов
• Не злоупотребление древесиной помогает сохранить леса и обеспечить устойчивое производство древесины
• Сталь может быть – и есть! – переработанный
• В стальном доме MBMI меньше термических разрывов изоляции

Легкая сталь по сравнению с металлическим каркасом MBMI

Легкий металлический каркас представляет собой стальную имитацию стандартных пиломатериалов и имеет много общих недостатков. Во-первых, это дорого — обычно дороже, чем дерево, и намного дороже, чем наши большие металлические рамы. Во-вторых, у него столько же термических разрывов, сколько у деревянной рамы, и они могут проводить даже больше тепла, чем древесина. Наконец, легкая стальная рама так же сложна и трудна в изготовлении, как и деревянная.

Мы считаем, что стальной каркас из тонкой стали не позволяет использовать многие преимущества стали как строительного материала.

Будет ли он похож на дом?

Наши стандартные металлические здания имеют металлический сайдинг и металлическую кровлю. Это связано с тем, что стальные покрытия долговечны и недороги, и они позволяют нам предлагать наилучшее соотношение цены и качества. Простой внешний вид может быть ярким и современным, и некоторым людям нравится такой вид, особенно в сочетании с нестандартным пространственным дизайном.

Однако многие люди предпочитают более традиционный вид своего дома. Нет абсолютно никаких причин, по которым дом на основе одного из наших стальных каркасов не может выглядеть точно так же, как дом стандартной конструкции. Наши здания могут быть построены из облицовочного кирпича. Они могут быть облицованы винилом, лепниной или деревом.

Вы можете добавить столько изоляции на стены, сколько хотите, и, конечно же, внутреннюю часть можно отделать гипсокартоном или любым другим стандартным материалом.

Так как мы можем изготовить стальной каркас для вашего дома по индивидуальному заказу, вы можете добавить к нему все, что захотите: высокие потолки, несколько этажей, гараж или навес или любое другое полезное дополнение или архитектурную особенность.

Мы спроектировали и изготовили несколько стальных каркасов для домов, и нам очень нравится этот тип проекта. Запросите ценовое предложение сегодня. Мы хотели бы обсудить, как мы можем помочь вам построить дом вашей мечты быстрее и за меньшие деньги, чем вы могли себе представить.

Как построить двухэтажный дом | Главная Руководства

Автор: Hunker Team Обновлено 21 июля 2017 г.

Вещи, которые вам понадобятся

• Подготовленный фундамент

• Пиломатериалы с размерами Рулон

• из тонкой 900 26

• Фанера или другой настил

• Плотницкий ручной и электроинструмент

• Настольная пила

• Гвозди и шурупы

• Базовое понимание процесса строительства.

Наконечник

Установите внешний бокс по ходу дела. Хотя некоторые строители ждут, чтобы прикрепить коробку, другие предпочитают заклеить первый этаж после того, как он обрамлен, и заключить второй этаж, прежде чем устанавливать фермы крыши для дополнительной безопасности.

Предупреждение

Строительство двухэтажных домов может стоить дороже, потому что процесс замедляется, когда строители начинают строить второй уровень. Следовательно, рабочая сила стоит дороже, а вероятность серьезной травмы при падении выше.

Как построить двухэтажный дом. Строительство вверх дает домовладельцу больше квадратных метров жилой площади, не занимая при этом много места. В то время как вы будете использовать меньше материала для двухэтажного дома, так как под вторым этажом не будет фундамента, его строительство все равно может быть дороже, поскольку чем выше становится строение, тем выше стоимость рабочей силы.

1. 1.

   Прикрепите пластину порога к фундаменту, просверлив в пластине отверстия. Поместите тонкий слой пеноизоляции между плитой подоконника и фундаментом, чтобы обеспечить защиту от влаги.

2. 2.

   Возведение центральной несущей стены в подвале. Это несущая стена, которая будет поддерживать пролет балок перекрытия.

3. 3.

   Установите балки перекрытия поверх плиты порога и центральной несущей стены, обращая внимание на то, чтобы опоры совпадали с центральной несущей стеной для поддержки.

4. 4.

   Установите крайнюю балку и установите черновой пол прямо поверх него. Черный пол состоит из листов фанеры размером 4 на 8 футов толщиной ½ дюйма или аналогичного материала. Приобретите листы с шипами и пазами и надежно закрепите их с помощью 2 ½-дюймовых винтов. Нанесите клей для чернового пола на шпильки перед укладкой листов. Вставьте много винтов.

5. 5.

   В этом месте пройдитесь по черновому полу и обратите внимание на любой скрип. Если вы найдете один, добавьте больше винтов.
