Как сделать вибростол своими руками

Дорожки на территории частного дома или дачи можно выложить тротуарной плиткой. Состав плитки довольно простой. Но проблема в том, что для её производства требуется специальное оборудование. Речь идёт о вибростолах.

В действительно сделать вибростол можно и своими руками, в гаражных условиях. Для этого потребуется подобрать некоторые комплектующие, приобрести расходные материалы и обзавестись основным элементом, который будет выступать в качестве привода. Вряд ли вам удастся самостоятельно собрать полноценный двигатель, а вот купить его не проблема.

Содержание

1. Краткое знакомство
2. Инструменты и материалы для сборки
3. Какой двигатель установить на вибростол
4. Подготовка чертежей
5. Основные элементы конструкции вибростола
6. Пошаговый процесс сборки

Краткое знакомство

Прежде чем сделать функциональный вибростол для производства тротуарной плитки своими руками, следует кратко ознакомиться с самим устройством.

Подобное устройство, которое получило логичное название вибростол, даёт возможность в домашних условиях изготавливать такие материалы:

• плитку;
• брусчатку;
• стеновые блоки;
• секции для заборов из бетона;
• конструктивные элементы ступеней;
• пеноблоки;
• подоконники и так далее.

Это к вопросу о том, что чего может быть нужен подобный вибростол в домашних условиях. Эти материалы можно изготовить самостоятельно и тем самым сэкономить на их приобретении.

Конструктивно вибростол включает в себя несколько основных элементов. Он состоит из:

• двигателя;
• рабочей площадки для размещения форм с раствором;
• неподвижной рамы, выступающей опорой всей конструкции;
• пружин (размеры подбираются с учётом размеров рабочей площадки и мощности мотора).

Если в планах у вас сборка горизонтального типа вибропресса, тогда между опорой и подвижной частью следует разместить рессоры.

Принцип действия агрегата основан на том, что конструкция создаёт вибрационные волны, колебания. Рама за минуту может совершить порядка 3000 колебаний. Подобное воздействие способствует уплотнению цементного раствора, залитого в формы и расположенного на площадке стола.

Вибрации повышают качество готовых изделий, поскольку из состава выходят пузыри воздуха, а также устраняются все внутренние пустоты. Структура становится равномерно, пропадает эффект слоистости. Как итог, готовая плитка служит долго, не крошится, имеет повышенную устойчивость к различным нагрузкам. Это касается как температурных, так и механических.

Инструменты и материалы для сборки

Из материалов потребуются такие составляющие для сборки вибростола:

• Материал столешницы. Это может быть металлический лист, либо фанера. Фанеру берите толщиной от 14 мм. Этот материал хорошо передаёт вибрации, а также снижает уровень шума. Но чаще используют именно металл. Рекомендуется брать стальной лист толщиной 5-10 мм. Так конструкция прослужит максимально долго.
• Металлические уголки. Берите 50х50 мм. Они нужны, чтобы сделать окантовку на столешнице. Борт защитит формы от смещения по поверхности в процессе работы.
• Швеллер. Используется для установки двигателя. Его следует приварить по центру под столешницей. В нём сделайте отверстия под крепёжные болты для мотора.
• Металлические трубы. Пригодятся для изготовления опорных ног. Ориентируйтесь на сечение 40х40 мм с толщиной металла не менее 2 мм.
• Трубы для верхних перекладин. Тут хватит 40х20 мм с толщиной в 2 мм.
• Трубы для нижних перекладин. Это 20х20 мм и толщина 2 мм.
• Металлические пластины. С их помощью вы будете формировать подошву опорных ножек. Тут хватит листа толщиной в 2 мм. Но размер должен быть минимум 50х50 мм.
• Металлическая пластина. Она уже потребуется для монтажа электрического оборудования.
• Пружины. С их помощью будут создаваться вибрации. Возьмите качественные пружины. Практика показывает, что пружины от мопедов отлично подходят для таких целей. Если рабочая площадка у вас будет большой, тогда ещё одну пружину установите дополнительно по центру. Но в таком случае придётся изменить конструкцию опор, а также поменять место расположения двигателя.
• Болты. На них будут устанавливаться пружины. Можно заменить элементом трубы. Длина должна составлять 50-70 мм. А диаметр берите на 5-10 мм больше, чем диаметр пружин. Болты или трубы необходимы в качестве стаканов для устанавливаемых пружин.
• Шайбы и болты. Стандартные крепления для двигателя. Обычно по 4 штуки достаточно.
• Электрическое оборудование. Сюда входит кабель, розетка, выключатель, автомат.
• Электродвигатель. Касательно выбора вибромотора следует поговорить отдельно.

Не стоит забывать о необходимости подготовки инструментов. Обычно набор состоит из:

• электрической дрели со свёрлами;
• сварочного аппарата;
• ножниц для резки металла;
• болгарки;
• строительного уровня;
• рулетки;
• линейки;
• маркера.

Какой двигатель установить на вибростол

Для бытовых условий достаточно мотора с минимальными показателями мощности. К примеру, вибростол для изготовления тротуарной плитки можно сделать на основе двигателя от стиральной машины. Обычно их мощность начинается от 220 Вт. Этого достаточно для качественной работы вибропресса размерами до 70х70 см.

Если же у вас будет мощный, но самодельный вибростол, тогда лучше взять мотор с улучшенными характеристиками.

Те, кто планируют использовать собранный своими руками вибростол для производства тротуарной плитки или других материалов в домашних условиях, могут рассмотреть такие варианты вибродвигателей:

• ИВ-99Е. Его мощность составляет 0,5 кВт. Питается от сети 220 В. Весит чуть меньше 15 кг. Показатель вынуждающей силы здесь до 5 кН. Вибрации происходят с частотой до 3000 об/мин.
• ИВ-98Е. Такой вибрационный стол будет намного мощнее, но всё равно собрать его своими руками можно. У представленной модели мощность 0,9 кВт, вес 22 кг, а вынуждающая сила не более 11 кН. При этом частота вибраций аналогична предыдущему вибромотору. Здесь присутствует дебалансир, который располагается на роторе. При вращении с валом, создаётся соответствующая вынуждающая сила.

Если хотите сэкономить, тогда двигатель для своего вибростола, который вы планируете задействовать для изготовления тротуарной плитки, можно взять от стиральной машины или насосной станции. Плюс к нему потребуется вал, ось, эксцентрик, а также обойма для подшипника. Просто обратитесь к хорошему токарю, и он сделает всё как полагается.

Подготовка чертежей

Перед сборкой вибростола своими руками с горизонтальной вибрацией, обязательно подготовьте детальный чертёж.

Ошибка многих заключается в том, что они используют не чертежи, а эскизы, и по ним уже собирают вибростол. Но зачастую такой подход к сборке своими руками завершается неудачами. Множество неточностей и несовпадений по размерам. Как итог, ни вибростола, ни тротуарной плитки хорошего качества.

Так что чертёж нужен в обязательном порядке. Можете взять уже готовую схему, либо создать чертёж, опираясь на используемые конкретные элементы конструкции, которые есть в вашем распоряжении. То есть под готовый чертёж придётся адаптировать все материалы.

Ещё один немаловажный подготовительный момент — это размеры собираемого вибростола, на котором вы хотите заняться производством тротуарной плитки. Для личных целей, либо для коммерческих, это уже вопрос вторичный.

• Размеры столешницы. Рекомендуется делать столешницу размером от 600х600 мм и больше. Можно удлинить одну или сразу обе стороны. А вот более узкую платформу делать не стоит. Чем уже будет столешница, тем ниже окажется производительность. Плюс узкие столешницы характеризуются неустойчивостью.
• Высота вибрационного стола. Тут уже нужно отталкиваться на индивидуальные параметры пользователя. То есть опирайтесь на рост оператора. Для среднего роста вибростол обычно располагают на высоте 900-1000 мм от уровня земли. Но учитывайте также и способ установки. Если ножки планируете утапливать в землю и цементировать, то от изначальных 900-1000 мм может остаться куда меньше. В итоге при работе придётся наклоняться. Делайте запас по высоте. Мобильные вибростолы делают как раз высотой около 90-100 см.

Определившись с размерами и чертежами, можно приступать непосредственно к сборке самодельного вибростола.

Основные элементы конструкции вибростола

Говоря о том, как сделать вибростол для тротуарной самодельной плитки из бетона, стоит учесть, что конструкция включает в себя несколько основных элементов. Им следует уделить особое внимание.

• Станина. На неё опирается весь вибрационный стол, собираемый своими руками. Это неподвижная часть платформы. Прочность станины — это залог износоустойчивости самодельного агрегата. Если у вас будет применяться вибропресс гидравлического типа, тогда пружины можно и не использовать. В этом случае необходимо приварить металлические уголки к рабочей площадке и зафиксировать болтами гидравлическую систему. Так двигатель будет передавать необходимые вибрации с высокой интенсивностью.
• Вибрационная платформа. Лучше всего сделать её на основе металлического листа. Рекомендуемая толщина — от 3 мм. Если лист металла тоньше, тогда его следует усилить с помощью металлических уголков и перемычек. По периметру платформы закрепите бортики из металла, чтобы формы с цементным раствором под действием вибраций не выпали. Но если вы планируете изготавливать крупные бетонные изделия, такие как ступени или подоконники, тогда уголки по периметру в качестве бортиков устанавливать не стоит.
• Вибрационный двигатель. Без него создать вибростол никак не получится. Но и собрать с нуля мотор невозможно. Поэтому покупка вибромотора считается главной статьёй расходов. Чем больше рабочая платформа, тем мощнее потребуется двигатель.

Альтернатива для заводского вибродвигателя — это самодельная вибрационная система.

Её можно изготовить на основе электродрели, которая и будет создавать вибрационные колебания. Дрель соединяется с отрезком арматуры, которая зажимается в тиски. Либо можно взять мотор от другого электрического инструмента с достаточной мощностью. На вал крепится эксцентрик, который и обеспечивает требуемые вибрации.

Если ваш вибростол предназначен для производства качественной плитки или других материалов в больших объёмах, то экономить на вибродвигателе, заменяя его подручными инструментами, не стоит.

Лучше собрать полноценную, высокоэффективную и надёжную виброплатформу. Это обойдётся несколько дороже, но в перспективе затраты оправдают себя в полной мере.

Пошаговый процесс сборки

Поэтапно изготовление вибростола выглядит следующим образом:

• Перед сборкой металлических элементов их рекомендуется обратиться с помощью антикоррозийных составов. Обычно именно ржавчина становится причиной вывода из эксплуатации вибростола. Поэтому такая защита точно не помешает. Также наносится специальная грунтовка. Особенно на элементы, где уже проявились следы ржавчины.
• Далее все элементы, согласно чертежу, соединяются с помощью сварочного аппарата. Это более предпочтительный вариант, нежели болтовое соединения. Болты из-за вибраций начинают расшатываться, что негативно влияет на жёсткость всей конструкции. Если же у вас есть только вариант с болтовым соединением, тогда обязательно обработайте их смазкой, хорошо затяните и перед каждым запуском производства плитки проверяйте качество затяжки болтов и гаек. Не забудьте приварить и сами пружины, бортики, сделать окантовку.
• Мотор располагается под столом. Для его крепления используются металлические пластины. Тут как раз болтовое соединение пластин с двигателем будет оптимальным решением. Так при необходимости двигатель легко снимается для профилактики, обслуживания или ремонта. Важно, чтобы мотор не касался земли. Его можно заключить в защитный кожух. Только следите за тем, чтобы не перекрывались вентиляционные отверстия двигателя.
• Соединив вибродвигатель с основой, сделайте пробный запуск. Посмотрите, насколько хорошо себя проявляют колебаний, устойчивая ли конструкция, достаточно ли жёсткие пружины.
• Убедитесь, что ножки получились одинаковой длины. Их можно зацементировать, либо сделать конструкцию мобильной. Во втором случае потребуется заранее выровнять рабочую площадку.

В завершении всю собранную виброплатформу можно покрасить устойчивыми к атмосферным явлениям красками.

При наличии определённого опыта, знаний и навыков собрать вибростол будет не так и сложно. Хотя для новичков это может оказаться непосильной задачей.

Стоит ли собирать вибростол своими руками? У кого есть опыт сборки или эксплуатации такого оборудования? Для чего использовали вибростол? Насколько качественными получились материалы с его помощью?

изготовление вибростола для тротуарной плитки в домашних условиях

Для изготовления вибростола своими руками, кроме стандартного набора инструментов, необходим еще сварочный аппарат и навыки работы на нем. Заранее готовятся необходимые материалы в виде уголков и швеллеров. Продумывается конструкция стола и рассчитывается мощность необходимого двигателя. На таком приспособлении можно изготавливать тротуарную плитку на дачном участке.

• Характеристика вибростола
  • Классификация оборудования
• Подготовка необходимых материалов
• Порядок выполнения работы
• Варианты самодельного изготовления
  • Расформовочная конструкция
  • Нестандартные приспособления

Характеристика вибростола

Изготовление вибростола для тротуарной плитки своими руками оправдано если есть дачный участок. Используется тротуарная плитка на даче для мощения дорожек.

Предназначение стола заключается в уплотнении раствора с удалением из него пузырьков воздуха при изготовлении тротуарной плитки. Происходит это за счет колебательных движений рабочей поверхности. Эта вибрация обеспечивается работой двигателя, частота которого составляет 3 тыс. об/мин. Затем плитка вынимается из форм и отправляется на просушку.

Классификация оборудования

В зависимости от направления вибрации, столы бывают:

• с горизонтальными колебаниями;
• с вертикальными колебаниями.

Широкое распространение в России получили столы именно с горизонтальными колебаниями, но в некоторых случаях применяются и конструкции с вертикальной вибрацией.

Колебательные движения станины приспособления с горизонтальной вибрацией совершаются при помощи двигателя, у которого на валу установлен эксцентрик. Вращаясь, он вызывает вибрацию верхней половины стола.

По способу установки изделия бывают:

• стационарные;
• мобильные.

Если тротуарную плитку требуется на оборудовании сформировать, то такие столы называются формовочными. А в случаях, когда плитку нужно выбить из формы, изготавливается расформовочная конструкция.

Подготовка необходимых материалов

Чтобы хорошо представлять, как своими руками сделать вибростол, предварительно необходимо сделать чертеж. После этого необходимо начать заготавливать материалы для оборудования:

• Для столешницы может быть применена фанера толщиной 14 мм. Такой стол будет работать без лишнего шума и за счет небольшого веса давать хорошую вибрацию. Если применяется лист металла, то его толщина может составлять 5−10 мм. Ресурс стола при использовании такого материала возрастает. В случае если используется лист толщиной 4 мм, то к нему требуется приварить ребра жесткости в виде уголков.
• Заготавливаются металлические уголки 50×50 мм, которые будут привариваться по периметру столешницы. Они необходимы для того, чтобы формы с плитками не упали в процессе вибрации.
• Швеллер, к которому будет крепиться мотор.
• Металлические трубы для ножек.
• Трубы для основания.
• Пластины из металла для формирования подошв.
• Пружины. Длина 113 мм.
• Болты под пружины или стаканы.
• Двигатель. Для небольшого стола достаточно мощности 700 Вт при напряжении 220 В. Если стол планируется использовать часто, то необходимо подобрать двигатель мощностью в пределах 1,2−1,5 кВт.

Порядок выполнения работы

Вибростол своими руками начинает формироваться с основания. На следующем этапе переходят к столешнице. Затем ведется общая сборка.

Этапы работы:

• Отрезаются трубы, и варится рама. Габариты могут составлять 700×700 мм.
• К раме привариваются ножки из труб и пластины подошвы. Вся конструкция крепится к полу болтами. Если этого не сделать, то стол в процессе работы будет перемещаться.

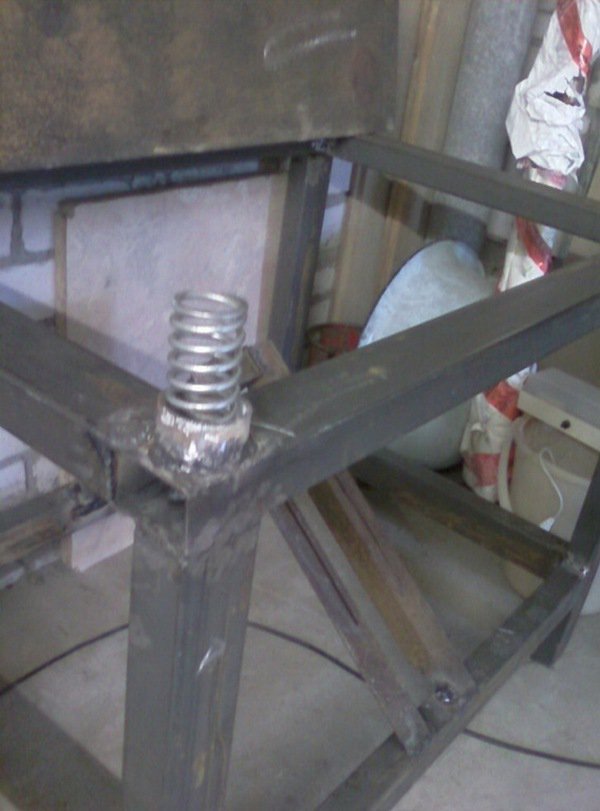

• Если не планируется использование болтов, то к верхней части привариваются стаканы для пружин. Их высота составляет 60−70 мм, а внутренний диаметр должен быть больше наружного диаметра пружин на 2−3 мм.

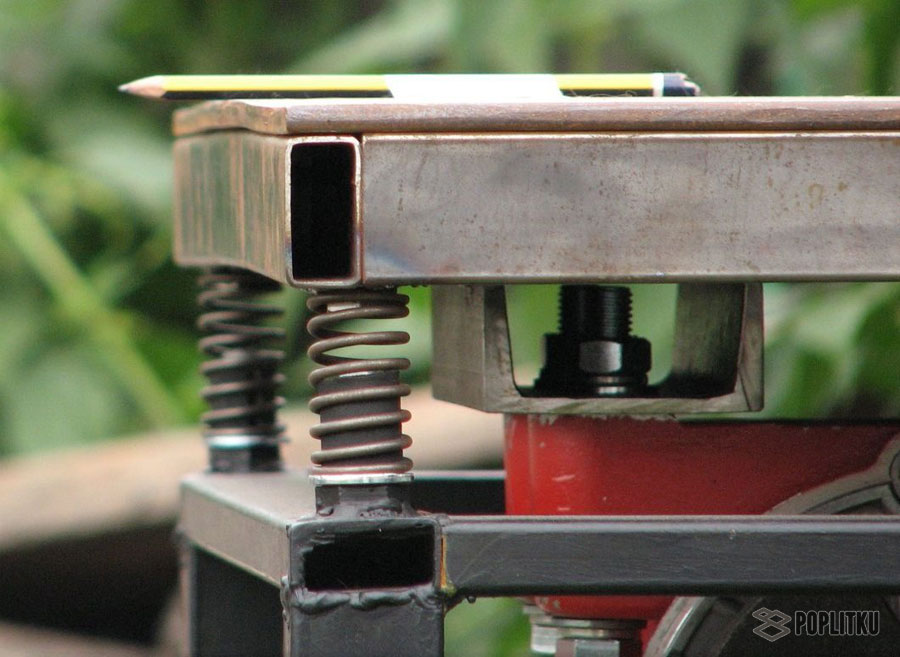

• На пружины ложится и приваривается лист металла. В некоторых случаях сварка не ведется. Для жесткости он снизу закрепляется уголками.
• Внизу приваривается швеллер для крепления двигателя.
• По периметру металлического листа привариваются уголки.
• К швеллеру крепится двигатель.
• Ведется пробный запуск оборудования.

При монтаже нужно следить, чтобы двигатель не касался пола.

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной.

Работы ведутся двумя способами:

• Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
• Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Процесс изготовления такой конструкции не вызывает особых трудностей.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

• Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
• Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями.

Вибрационные столы, изготовленные по индивидуальному заказу Knauer Engineering

Вибростол с гладкой поверхностью

Вибростол с гладкой поверхностью для производства готовых изделий, таких как, например, бетон, влажные заполнители, огнеупорный бетон. Вибростол имеет размеры 3 х 3 м и рассчитан на объемную нагрузку до 7000 кг при разрешенной частоте 60 Гц.

На этом вибростоле формы будут закреплены «свободно». Если вибрационный стол колеблется, возникают так называемые пики ускорения, если формы не установлены. Это приводит при определенных массах к лучшему уплотнению материала.

Вибростол с Т-образными направляющими

Вибростол с Т-образными направляющими для крепления кронштейнов в качестве варианта крепления пресс-форм. Вибростол имеет зажимную поверхность 4 х 4 м и рассчитан на макс. нагрузка до 13000кг.

Вибростол с Т-образными направляющими, на которых можно вручную перемещать монтажные кронштейны для фиксации формы.

Вибростол с направляющими

Вибростол с направляющими для установки на бочки или другие круглые ящики. Вибростол с возможностью крепления (например, зажим) для барабанов или других круглых ящиков. Зажимы можно произвольно перемещать по диагональным направляющим, расположенным на поверхности стола.

Вибростол для производства труб и колец валов

Вибростол для производства труб и колец валов с направляющими в качестве варианта крепления пресс-форм. Вибростол для производства больших бетонных труб или колец валов.

Вибрационные балки для уплотнения длинных профилей

Вибрационные балки для уплотнения длинных профилей. Вибрационные балки для уплотнения длинных профилей, так как вибрационные двигатели соединены с валами.

Вибростол с рольгангом

Способ передачи вибрации на изделие и способ крепления виброизоляторов гарантируют очень эффективную вибрацию.

Вибростол для тяжелых грузов

В этом приложении формы гидравлически прижимаются к столу и заполняются смесью для огнеупорного продукта. Этот тип вибрации также имеет только линейную вертикальную составляющую и обеспечивает синхронное движение и равномерное смещение столешницы. В зависимости от вращения вибраторов стол может двигаться с малым или большим смещением. Кроме того, можно регулировать частоту вибрации, что также позволяет изменять интенсивность уплотнения. Стол оснащен роликовым транспортером, который может подниматься пневматически между гребнями стола для транспортировки формы на стол и со стола.

Вибростол с гидравлическими зажимами

Этот вибростол был разработан для уплотнения материалов в барабанах. Вот, например, уплотнение металлических отходов в бетон. Фиксация барабана происходит с помощью гидравлических зажимов, расположенных на верхней кромке барабана. Для лучшего позиционирования барабана на вибростоле имеются адаптеры положения, позволяющие без труда разместить барабан с помощью вилочного погрузчика. Регулировка частоты вибрации осуществляется от отдельного источника питания с помощью потенциометра.

Вибростол для уплотнения бетона в формах железнодорожных шпал

Вибростол оснащен роликовым конвейером для транспортировки форм. Контактные поверхности вибрационного узла снабжены пластиковыми листами, которые снижают уровень шума при вибрации форм. Транспортировка форм, а также время уплотнения будут контролироваться центральным источником питания.

Вибростол с гидравлическими зажимами

Вибростол с гидравлическими зажимами для уплотнения бетона в длинных формах. Этот вибростол имеет боковые гидравлические зажимы для крепления применяемой сменной опоры пресс-формы. На этой опоре будут закреплены отдельные формы. Для точного позиционирования суппорта формы на вибростоле установлены адаптеры положения. Управление вибростолом будет осуществляться с помощью панели управления на верхнем конце вибростола.

Вибростол с роликовым конвейером и магнитами

Этот вибростол оснащен роликовым конвейером и электрическими магнитами. Вибростол поднимается с помощью сильфонных приводов. После процесса уплотнения вибростол опускается и форма транспортируется.

Как правильно вибрировать бетон

Опубликовано: 20.06.2019 | Автор: DY Бетононасосы

Нужна ли вибрация бетона? Делает ли вибрирующий бетон его прочнее? Если вы не знаете, когда использовать бетонный вибратор или как правильно вибрировать бетон для ваших строительных проектов, здесь есть вся необходимая информация.

Что такое вибрация бетона?

Всякий раз, когда вы заливаете бетон, образуются крошечные пузырьки воздуха. В зависимости от смеси и заливки могут быть тысячи этих пузырьков воздуха. Чем больше пузырьков воздуха в бетоне, тем слабее его структурная целостность при затвердевании. Вибратор для бетона — это бетонный инструмент, который производит более прочный бетон путем энергичного встряхивания бетона сразу после его заливки, чтобы удалить пузырьки воздуха или воздушные карманы.

Как работает вибратор для бетона?

Существуют разные типы бетонных вибраторов, которые работают по-разному. Вот наиболее распространенные типы и несколько советов по их правильному использованию:

1. Погружные или внутренние вибраторы

Погружные вибраторы, также известные как внутренние вибраторы, являются наиболее распространенным типом бетонных вибраторов, с которыми работают профессионалы в области строительства. Если вы используете внутренний вибратор для бетона, вы просто вдавливаете вибратор в мокрый бетон, а затем медленно вытаскиваете его, пока он вызывает вибрацию материала вокруг себя.

Вот несколько советов по вибрации бетона с помощью погружного вибратора:

• Держите вибратор вертикально:  Во время работы держите бетонный вибратор в вертикальном положении. Такая ориентация позволяет ему работать наиболее эффективно. Горизонтальное движение может привести к неравномерному уплотнению или зацеплению вибратора за арматуру. Будьте осторожны, чтобы не погнуть вибратор, иначе он может получить необратимое повреждение.
• Предотвращение холодных швов:  Холодные швы образуются, когда возникает недостаточное сцепление между старым слоем бетона и новым слоем. Чтобы предотвратить эту проблему, обязательно поместите наконечник вибратора не менее чем на 6 дюймов в предыдущий слой бетона.
• Регулярная вибрация:  Если вы используете один внутренний вибратор, обязательно размещайте его через равные промежутки по всему бетону. Случайные вставки могут привести к неравномерному уплотнению и растворению пузырьков воздуха.
• Немедленно остановитесь после завершения уплотнения:  Как правило, вы поймете, что растворили все пузырьки воздуха, когда поверхность бетона станет блестящей и из нее больше не будет выходить воздух. Воздержитесь от дальнейшей вибрации — это может привести к повреждению.

Последний важный совет для погружных вибраторов касается того, что делать, когда работа завершена. Когда вы используете внутренний вибратор, очень важно медленно извлекать устройство, иначе вы не получите достаточной вибрации, чтобы удалить большую часть пузырьков воздуха. Тем не менее, вы не должны оставлять вибратор в бетоне слишком долго, так как это может привести к отделению воды от цемента, что повредит внешнему виду и структурной целостности бетона.

Решение состоит в том, чтобы вытащить вибратор со скоростью примерно один дюйм в секунду. Начните с того, что полностью вставьте головку вибратора, затем включите ее и оставьте на месте на 10 секунд. Вставьте его как можно вертикальнее, чтобы он естественным образом погрузился в бетон. Затем удаляйте один дюйм каждую секунду, пока он не будет полностью снят. Если после полного извлечения вибратора все еще продолжают выходить пузырьки, повторяйте процесс до тех пор, пока пузырьки не перестанут появляться.

2. Вибраторы для опалубки или опалубки

Вибратор для опалубки, также известный как вибратор для опалубки или внешний вибратор, работает с сборным железобетоном. Вы прикрепляете вибраторы к внешней стороне бетонной формы, чтобы они могли выталкивать пузырьки воздуха.

Вот несколько советов по использованию вибраторов для опалубки:

• Используйте несколько вибраторов:  Для более объемной заливки вам понадобится несколько вибраторов. Таким образом, вы можете обеспечить полное перемешивание бетона и растворение всех пузырьков воздуха. Разместите вибраторы на расстоянии около 6 футов друг от друга для достижения наилучших результатов.
• Убедитесь, что опалубка может свободно вибрировать:  Бетонная опалубка должна достаточно вибрировать. Установка опалубки или формы на подпружиненное изоляционное устройство помогает обеспечить беспрепятственную вибрацию бетона.
• Полностью погрузите вибратор:  Всегда следите за тем, чтобы головки вибратора полностью вошли в бетонную опалубку. Будьте осторожны, чтобы не включить вибраторы, пока части головок остаются над поверхностью бетона.
• При необходимости используйте более сильную вибрацию:  Некоторые бетоны, известные как бетоны с низкой посадкой, более жесткие и менее пригодные для обработки, чем другие. Этот вид бетона в опалубке потребует большей вибрации для полного устранения пузырьков воздуха.

3. Поверхностные вибраторы

Поверхностные вибраторы или перемычки устанавливаются непосредственно на поверхность залитого бетона. Этот тип вибратора подходит для бетонных плит глубиной 6 дюймов или меньше и может обеспечить очень гладкую поверхность бетона.

Вот несколько советов по вибрированию бетона поверхностным вибратором:

• Рассмотрите возможность использования погружного вибратора:  Если у вас глубокий бетон и поверхностный вибратор не может полностью достичь нижних слоев, используйте внутренний вибратор для более полного уплотнения.
• Выберите вибратор, подходящий для вашего применения: Вибрационное оборудование для поверхностного бетона бывает нескольких типов, включая виброрейки, двух- или однобалочные виброрейки и тарельчатые вибраторы. Последние распространены в мощении. Вы захотите изучить различные варианты и выбрать тип, который лучше всего подходит для вашей работы.
• Выберите этот метод, если важна эстетическая привлекательность:  Хотя поверхностные вибраторы не могут глубоко проникнуть в бетон, они идеально подходят для случаев, когда требуется, чтобы бетон выглядел особенно гладким и однородным. Используйте поверхностные вибраторы, когда вам нужно создать впечатляюще плоскую поверхность.
• Воздержитесь от использования вибраторов для укладки бетона: Используйте вибраторы только для встряхивания бетона, а не для перемещения его на место. Использование вибрации поверхности для позиционирования может привести к неровной поверхности и дефекту плиты в целом.
