Как начертить дом — пошаговая инструкция, особенности и рекомендации

Решили построить собственный дом? Подобный процесс является невероятно сложным, однако игра, безусловно, стоит потраченных свеч. Любое строительство должно начинаться с грамотной планировки здания. В XXI веке она может быть составлена на компьютере, листе бумаге или быть сделана в виде 3D-модели. Каждый из вариантов имеет как свои достоинства, так и недостатки. Однако в нашей статье мы поговорим о самом простом и надежном способе – составлении чертежей на бумаге. Так как же начертить дом?

Детали будущего макета

Прежде чем начать проектировать дом и переносить свои задумки на лист бумаги, необходимо определиться с некоторыми нюансами, которым будет или не будет соответствовать наше строение. Это делается для того, чтобы в ходе планирования архитектор не совершал слишком много ошибок, решив добавить, например, пару лишних комнат после того, как уже будет нарисована крыша.

Итак, чтобы начертить план дома самому на компьютере или на листе бумаге, необходимо учитывать следующие нюансы:

• количество этажей, которые будут присутствовать в строении;
• нужен ли санузел для второго и последующих этажей;
• будет ли находиться под крышей мансарда;
• предусмотрен ли в здании гараж;
• какой должна быть крыша;
• сколько будет комнат;
• будет ли подвал.

И это лишь основные нюансы, которым должен следовать архитектор при планировке дома. В последующем у вас могут возникнуть и другие вопросы во время планировки: нужен ли дому балкон, терраса, лоджия и так далее.

Определяемся с площадью

Если вы решили начертить дом правильно, то вам необходимо заранее прикинуть общую площадь помещения, которая напрямую зависит от количества потенциальных жильцов. По современным строительным меркам на одного человека должно выделяться не менее 12 квадратных метров свободного пространства. Этот показатель может быть и больше, если финансы вам позволяют построить большой дом. Поэтому во время проектировки сначала необходимо рассчитать минимальное количество свободного пространства, которое вам понадобится. Например, ваша семья состоит из 5 человек, соответственно минимальное количество свободного места должно составлять 60 квадратных метров. Делим это число на количество желаемых комнат – гостиная, три спальни, кухня и ванная комната. То есть средняя площадь комнат должна равняться минимум 10 квадратным метрам. В этом случае всем членам вашей семьи будет в доме комфортно.

Рисуем периметр

Наконец, можно приступать к проектированию. Если вы хотите начертить план дома на компьютере, а не на листе бумаге – то это ваше право. Современные технологии позволяют значительно быстрее и эффективнее рисовать чертежи, ведь в случае ошибки достаточно будет просто нажать кнопку отмены, а не перерисовывать план на новом листе или долго стирать графит ластиком. Если же вы все-таки решили действовать по старинке, то рекомендуется взять большой лист бумаги, чтобы у вас не возникло проблем с нехваткой места. В этом случае лучше перебор, чем недобор.

Итак, для начала необходимо начертить периметр дома. Он должен учитывать общую площадь помещения и расположение входной двери. Подобный этап работы необходимо проводить с предельной аккуратностью, поскольку даже малейшая ошибка в расчетах может привести к непригодности всего чертежа для планирования. Чтобы вам было удобно, рекомендуется подобрать правильное масштабирование. При использовании ватмана будет вполне уместно взять за 1 метр реального пространства 10 сантиметров нарисованного. Если же вы проводите работу на листе формата А4, то этот показатель уменьшается вдвое. Если вы решили спроектировать еще и второй этаж, то делайте это на отдельном листе бумаги, чтобы не запутаться. Только обязательно подпишите чертежи.

Чертим внутренние стены

Как начертить проект дома, чтобы потом не возникло проблем при постройке? Грамотно расположите все межкомнатные стены в помещении. Данный этап планирования подразумевает схематичное изображение всех комнат путем нанесения на чертеж межкомнатных перегородок – внутренних стен. Не забудьте во время этого процесса учитывать общую площадь дома и площадь каждой комнаты по отдельности. Например, если вы хотите построить ванную комнату с площадью 8 квадратных метров, то на рисунке она должна выглядеть как прямоугольник со сторонами 4 и 2 или 3,2 и 2,5 сантиметра.

Также многие забывают о включении в чертеж небольших помещений, таких как подсобка для стиральной машинки, кладовая или помещение для газового котла, в результате чего потом приходится переделывать весь рисунок. Поэтому рекомендуется перед планировкой межкомнатных перегородок составить список всех комнат на листе бумаги.

Окна и двери

Чтобы начертить дом самому, вовсе не обязательно несколько лет учиться в высшем учебном заведении на архитектора. Достаточно лишь следовать инструкции, которую мы вам предоставим. Итак, после нанесения на чертеж всех стен необходимо правильно изобразить входную и межкомнатные двери, а также нарисовать окна. Двери могут отличаться размером, и это необходимо указать в планировании. Например, входная дверь значительно превосходит в размерах ту, которая ведет в туалет.

Дверь нарисовать очень просто. Достаточно будет стереть резинкой часть стены, нарисовать небольшую линию, перпендикулярную стенке, после чего соединить край с другой стеной, тем самым схематично показывая, как именно будет открываться дверь. Окна же рисуют еще проще. Нужно лишь провести две полоски на краях стены, как будто вы изображаете отрезок на прямой.

Детали интерьера

Как сделать на чертеже дома несколько объектов интерьера? Если вы используете программу на компьютере, то достаточно будет найти вкладыш с шаблонами и перетащить нужные из них на рисунок. В остальных случаях придется изобразить все вручную. Можно использовать те же самые шаблоны, нарисовав их на листе бумаги. Особое внимание в этом случае стоит уделить санузлу, поскольку унитаз, раковина и ванна должны располагаться в непосредственной близости к канализации. Чем компактнее вы их расположите, тем меньше труб придется потратить при строительстве. Не обязательно, чтобы детали были нарисованы профессионально. Главное, чтобы вы сами понимали, что и где находится.

Рисуем мебель

Как начертить чертеж дома, чтобы получить от него максимальное представление будущей постройки? Попробуйте добавить еще несколько объектов, например: диван, обеденный стол, книжный шкаф и так далее. Так вы сможете понять приблизительные масштабы вашего дома, а также будете знать, какую мебель вам придется закупить в будущем. Не стоит вдаваться в мелкие детали слишком подробно, поскольку они будут лишь мешать чертежу. Достаточно будет схематично изобразить телевизор в виде небольшого прямоугольника, который стоит на прямоугольнике чуть побольше – столе.

Планировка двора

После того как вам удалось начертить схему дома, переходим к следующему этапу планирования – чертежу дворовой местности. Для этого не потребуется использовать большое количество подробностей. Достаточно будет обозначить подъездную дорожку для машины, крыльцо и гараж. Однако не забудьте соблюсти все пропорции с вашим домом и учесть общую площадь участка, чтобы во время строительства вам хватило места.

Подписываем название комнат

Если вы решили начертить проект дома на компьютере, то для этой цели достаточно будет выбрать вкладку с текстовым окном и установить необходимый шрифт. В случае ручной работы лучше всего воспользоваться черной гелевой ручкой. Необходимо подписать назначение каждой комнаты, чтобы планом было удобно пользоваться не только вам, но и людям, которые будут на вас работать. Однако чтобы надписи не занимали большого объема на листе бумаги, рекомендуется использовать аббревиатуры, например, ТК – туалетная комната.

Раскрашиваем комнаты

После нанесения надписей закрашиваем предметы мебели и бытовые объекты фломастером, чтобы они как-то выделялись и отличались друг от друга. Для шкафа и деревянного обеденного стола лучше всего использовать коричневый цвет, а крыльцо можно закрасить серым, поскольку в большинстве случаев оно будет выложено плиткой или залито цементом. Лужайка с травой штрихуется зелеными полосами, а для окон идеально подойдет голубой цвет.

Как начертить дом в программе

Безусловно, крупные строительные компании на сегодняшний день используют специальные компьютерные программы, предназначенные для проектировки домов. Все они имеют не только различные функции и интерфейс, но и сложность использования, поэтому для новичка рекомендуется выбрать что-нибудь попроще. Внизу вы найдете список наиболее актуальных программ, позволяющих с легкостью спланировать практически любой дом по заданным параметрам.

• Google Sketch Up. Отличительной чертой программы является ее универсальность и возможность добавлять к проекту самые различные детали. В ней вы сможете не только составить чертеж, но и увидеть реалистичное 3D-изображение того здания, которое хотите построить, используя для макета различные материалы. Чтобы новичку было легче разобраться с компьютерной программой, в нее было загружено большое количество обучающего материала. Современный дизайн позволяет добавлять к макету огромное количество мельчайших элементов, которые были разработаны другими пользователями, например старинный стул или эксклюзивный диван.
• Floor Plan 3D. С помощью данной разработки можно за считаные минуты сделать планировку частного дома. Также в качестве дополнительной функции имеется возможность просмотреть трехмерную модель получившегося изображения. Еще в программе вы найдете огромное количество разнообразных мелочей, которые позволят обставить интерьер будущего дома, как вам только вздумается. С помощью Floor Plan 3D вы также сможете подсчитать необходимое количество строительного материала и финансовые расходы.
• Autodesk. Пожалуй, это самая известная программа в своем роде. Большинство профессиональных архитекторов и планировщиков-любителей используют именно ее, поскольку она отличается удобным интерфейсом и огромным количеством функций. Отличительной чертой данной разработки является возможность работать сразу с несколькими файлами. А важнейшее положительное качество программы – возможность создавать объекты произвольной формы, что позволяет полноценно использовать во время проектирования свою фантазию. Причем имеется возможность незамедлительно просмотреть созданный объект в 3D.

Это далеко не полный перечень программ, которые используются для планирования домов, однако их функций вполне должно хватить большинству архитекторов. Они идеально подойдут для планировки как загородного дома, так и небольшой квартиры в центре города.

Заключение

В завершение хотелось бы поделиться с вами небольшим обучающим видеороликом, в котором мужчина также доходчиво объясняет, с чего лучше всего начать планировку дома, и показывает все на примерах. Подобная информация будет полезна новичкам, однако и профессионалы могут воспользоваться ей, чтобы закрепить свои знания.

Как видите, чтобы начертить дом своими руками, вовсе не обязательно обладать талантом к проектированию и особыми знаниями. Достаточно будет взять лист бумаги и карандаш, после чего следовать инструкции, приведенной в нашей статье. Самое главное, что должен учитывать проектировщик во время составления чертежей, – соблюдение всех необходимых пропорций. Даже малейшая ошибка может привести к тому, что линии не сойдутся, а места для другой комнаты не хватит. Поэтому обязательно используйте линейку и выберите для себя определенное масштабирование. В этом случае составить качественный план дома не составит труда.

Как начертить план дома

Давно хотели нарисовать проект своего дома? Создавать дизайн помещения не сложно, но нужно знать определенные правила и шаги для правильного выполнения задуманного дизайна.

Перед тем, как приступать к черчению определите количество этажей и комнат, их расположение в доме. Изначально продуманное решение избавит от лишней работы, план дома получится с первого раза. Обязательно помните про масштаб. Чертить проект дома нужно только в соответствии натуральным размерам.

Для работы нам понадобится:

• лист бумаги (формат зависит от масштаба проекта). Для удобства можно найти миллиметровую бумагу, она продается в канцтоварах.
• простой карандаш;
• цветные карандаши или фломастеры;
• шариковая ручка или лайнер черного цвета, желательно с тонким стержнем;
• линейка;
• ластик;
• лекало (для прорисовки мебели или сантехники).

Когда все инструменты, включая желание рисовать, уже в наличии, можно приступать к работе.

Если Вы не смогли найти миллиметровую бумагу, возьмите обычный лист и тоненькими линиями, с помощью линейки расчертите его.

Шаг 1

Начинать нужно с периметра дома. Изначально нарисованные карандашом линии должны быть легкими и тонкими, что бы легко можно было исправить случайные ошибки. Позже можно будет навести или закрасить все детали чертежа. Итак, мы нарисовали внешние стены дома. Для обозначения внешних стен, принято рисовать их двумя параллельными линиями. Расстояние между линиями может быть любое, двух делений миллиметровой бумаги вполне достаточно.

Если в доме будет несколько этажей, чертите их копируя первый на последующие листы. Существует несколько вариантов: можно приложить лист бумаги на уже созданный план первого этажа и скопировать расположение стен, или нарисовать новый план от руки, с учетом масштаба и размеров.

Шаг 2

Когда периметр дома готов, можно приступать к прорисовке внутренних стен. Они обозначаются двойной линией, как и внешние, но линия должна быть значительно тоньше. Для того, чтобы нарисовать план дома правильно, нужно быть внимательным к деталям. Не забывайте обозначать на плане гардеробные, подсобные помещения или другие мелкие комнатки дома. Подумайте где будет располагаться бытовая техника (стиральная и сушильная машины, бойлер, фильтры для воды и т.д.).

Шаг 3

Чертим окна и двери. Имейте в виду, что окна и двери могут быть разного размера. Продумайте с какой стороны окна сделать больше и шире, а в какой комнате хватит и маленького окошка. Далее, входные двери всегда больше и толще, чем межкомнатные. Такие незначительные мелочи обязательно помечать на плане дома, иначе другим людям будет сложно в нем ориентироваться.

Окна отобразить очень просто – нужно стереть ластиком часть стены. Стертые участки стены нужно закрыть перпендикулярной линией. Окно, как и стены должно иметь свою толщину, нарисовать ее можно с помощью еще одной линии. Обратите внимание, что количество окон завит от вашего желания, но каждая комната должна иметь окна (кроме подсобных помещений, там они не обязательны). Также, можно схематически отобразить, как будет выглядеть открытое окно. Используйте для этого не цельную линию, а штрихи.

Двери рисуются подобно окнам, внимательно продумайте момент открытия дверей. Это зависит от расположения комнат и дома.

Шаг 4

Когда основа дома готова. Можно расставлять элементы сантехники, шкафы, кухонную и прочую бытовую технику. С помощью лекал, которые можно скачать в интернете и распечатать на принтере.

Шаг 5

Настала очередь размещать мебель. Этот шаг значительно приблизит к окончательной цели, и вы сможете оценить вид комнат. Нарисовав, диваны, тумбы, кровати, телевизоры, столы, стулья и даже цветочные горшки, Вы наглядно увидите, как будут выглядеть комнаты. Но, без лекала с этим шагом будет очень сложно справиться. Подберите соответствующие шаблоны, распечатайте и разместите по дому. Хотя, можно справиться и без них. Чертите квадратики, с помощью линейки или линий миллиметровой бумаги, только не забывайте учитывать реальные размеры и масштаб.

Шаг 6

Дом готов. Теперь нужно нарисовать проект внутреннего двора. Там можно разместить гараж или специальное место для парковки машин, беседку, крыльцо и дорожки. Если есть необходимость разместите место для цветника или сада. В отличие от стен дома, гараж и крыльцо нужно прорисовывать одинарной линией.

Шаг 7

Завершающий шаг – подписи всех элементов дизайна и разноцветное обозначение всех элементов дома. Надписи лучше всего делать тонкой черной ручкой. Пишите печатными буквами и сделайте надписи не большими, но понятными. Смело используйте аббревиатуры.

Для полноты картины стоит навести все линии ручкой или черным фломастером и закрасить разными цветами. Например, деревянные детали, двери и крыльцо можно зарисовать коричневым цветом, двор и сад – зеленым, окна – голубым, стены, дорожки – серым.

Ваш проект готов.

на что обратить внимание, особенности проектирования своими руками

Проектирование чертежа коттеджа или частного дома начинается с планировки. В первую очередь выбирается участок, на котором необходимо определить ориентацию здания соответственно сторонам света.

Важно! Создавая чертеж дома, необходимо исходить из количества человек, которые будут в нем проживать. Желательно предусмотреть также одну или две гостевых комнаты.

Самостоятельная планировка дома может быть выполнена в следующих вариантах:

• Наиболее простой вариант. План здания рисуется на листе от руки. В таком случае нужна миллиметровая бумага. Если ее нет, то можно использовать лист, имеющий клетчатую разлиновку.

Совет! Вышеописанный вариант подходит для людей, имеющих навыки черчения. В противном случае планировка будет иметь огрехи и неточности.

• Наиболее точный вариант. Наиболее очевидным вариантом для создания планировки дома является использование проектировочной компьютерной программы. Такие программы позволяют не только сделать основные наброски, но и создать полноценный чертеж двухэтажного дома, соответствующий всем строительным нормам.

Совет! Во избежание возможных ошибок в расчетах желательно пользоваться только лицензионным софтом.

• Наиболее творческий вариант — это использование 3D-редактора. Такой проект получается трехмерным и отлично передает не только размеры и расположение комнат, но и дизайнерские идеи автора.

Видео-инструкция о поэтапной самостоятельной планировке жилого дома в одной из специализированных программ

Как выглядит полный проект дома

Полный проект дома предполагает не только внешний вид и планировку, но и полное описание всех параметров постройки, инженерные коммуникации и характеристики стройматериалов. Иными словами — это полное руководство к действию для строителей, которое может дать знающему человеку полную информацию о будущей постройке.

Таким образом, полные проекты домов включают в себя:

• Архитектурное описание строения. Сюда входят чертежи фасада дома с размерами внутренних помещений. Здесь обозначаются размеры и расположение окон, дверей, присутствуют все хозяйственные и жилые помещения.
• Расчет конструктивных нюансов, включая стропильные конструкции, коробку дома, фундамент и кровлю. Все эти элементы должны быть изображены на чертежах схематично с приложением расчетов и подробной разметки.

Обработка фасада гидрофобизатором

• Схема электросети. Здесь максимально подробно описывается подключение дома, особенности электрической разводки со схемами прохождения электропроводки, расположением розеток и т. д.
• Инженерные нюансы. Сюда входит план этажа с прокладкой жизненно важных коммуникаций — вентиляции, водопровода, канализации, отопления, газа и т. д.

Таким образом, проекты домов не ограничиваются одним лишь чертежом, как предполагают некоторые люди, неосведомленные во всех нюансах данного процесса. Поэтому отказавшись от услуг профессионального проектировщика, следует понимать, что перед строительством дома необходимо полное составление проектной документации.

Как создается план дома

Планировка здания базируется на рукописных или электронных чертежах, для правильного выполнения которых необходимо соблюдать такую последовательность действий:

Чертеж дома на бумаге

• На миллиметровой бумаге задается необходимый масштаб.
• Чертятся оси дома.
• Далее необходимо начертить стены.
• Чертим внутренние перегородки.
• Теперь необходимо разместить на чертеже окна и двери.
• Для каждого помещение указывается название и площадь.

Совет! Разработка плана инженерных коммуникаций, схема расположения электросети и т. д. должна осуществляться специалистом. Поэтому при отсутствии знаний в этих отраслях необходимо проконсультироваться с опытным проектировщиком, который позволит избежать грубых ошибок. Наиболее неприятной является ситуация, когда проект был допущен к строительству, дом построен, и лишь потом начинают проявляться технические недочеты, устранить которые очень сложно.

Использование программы для проектирования дома

На сегодняшний день существует множество компьютерных программ, предназначенных для проектирования зданий. Встречаются среди них как любительские, которые нельзя рассматривать в качестве серьезного инструмента, так и профессиональные программы, используемые специалистами по всему миру. К ним относятся: AutoCad, Компас 3D и прочие.

Комплект чертежей, разработанный в такой программе, обладает целым рядом преимуществ:

• Более быстрый процесс создания плана.
• Программа минимизирует возможные неточности в расчетах.
• Возможность создания трехмерной модели дома.

Создание чертежа в программе Автокад

Трехмерный план дома в Компас 3D

• Виртуальное планирование не только помещений, но и инженерных сетей.
• Быстрое освоение даже теми пользователями, кто не знаком с азами черчения.
• Широкая функциональность и большой набор инструментов для воплощения любых технических и дизайнерских решений.
• Множество уроков и полезных советов по работе программ в интернете.
• Наличие встроенных библиотек, в которых содержится мебель, архитектурные элементы и даже отделочные материалы, что позволяет не только создать чертеж, но и представить внешний вид будущего дома. Это очень важно для того, чтобы рассмотреть проект с точки зрения удобства, уюта и т. д.

Некоторые советы по планировке дома

Создавая чертеж дома, следует учесть следующие рекомендации от специалистов:

• Количество помещений, учитывая их функциональное назначение и расположение относительно друг друга. Здесь следует предусмотреть не только основные комнаты, отведенные для каждого члена семьи и функциональные помещения (ванная, туалет, кухня), но также и комнату, где будет собираться вся семья (зал, гостиная), прихожую, веранду, кладовую и т.  д.
• Увлечения каждого из членов семьи также следует учитывать при планировке дома. К примеру, в некоторых домах имеется свой бассейн, тренажерный зал, отдельная библиотека, сауна, мастерская и т. д.
• Личные комнаты лучше делать небольшими и уютными, а зал, где собирается вся семья, напротив, должен быть просторным.
• Детскую следует расположить рядом с родительской спальней.

Как сделать хороший дизайн-проект? Подготовка 3D-модели и секреты грамотного проектирования. Видео от Алексея Земскова

Совет! Если в семье есть маленькие дети или пожилые люди, это также следует учитывать при планировке дома. Возможно в таком случае лучше будет отказаться от второго этажа или же установить наиболее безопасные лестницы с удобными перилами и глубокими ступенями. Не допускаются конструкции типа «гусиный шаг».

• Для компактного размещения водопровода и канализационной системы желательно располагать кухню, бойлер и занузел в одну линию.
• Для эффективного сохранения тепла в зимнее время желательно наличие в доме утепленной веранды или тамбура.
• Осуществляя расчет площади здания, необходимо учесть, что на одного взрослого человека должно приходиться минимум 8 м2 жилого пространства.

План дома с мансардой и гаражом

Совет! Молодым семьям следует продумать вероятность пополнения семейства еще на этапе проектирования дома.

• Желательно, чтобы расположение окон было южным или восточным.

Заключение

Многие люди интересуются тем, как сделать план или чертёж самостоятельно, однако далеко не все понимают, насколько ответственным является этап проектирования. Выше были рассмотрены основные нюансы создания полного проекта дома. Здесь следует понимать, что проектирование дома требует комплексного подхода и внимания к целому ряду особенностей.

Вконтакте

Мой мир

Одноклассники

Фэйсбук

Твиттер

Гугл+

КАК СДЕЛАТЬ ОБМЕРНЫЕ ЧЕРТЕЖИ ДОМА | амбиансер

пример чертежа

Основы выполнения чертежей

Знание основ проектирования, а тем более умение рисовать и делать чертежи, даёт застройщику большое преимущество. Оно намного облегчит вам строительную жизнь и даже в случае привлечения профессионалов к выполнению работ по дизайну интерьеров дома.

Прежде чем приступить к практическим занятиям, замечу, что есть два способа исполнения чертежей.

Первое это черчение на бумаге от руки с помощью карандаша и обычных линеек и угольников.

Второе использование специальных компьютерных программ для рисования и черчения. Но от этого сам алгоритм черчения и последовательность приёмов, применяемых при чертёжных работах, не изменились.

Обмерочные работы на объекте.

Несколько иначе обстоит дело при подготовке чертежей планов для реконструкции, капитального ремонта и дизайнерского оформления интерьеров уже существующих домов и квартир.

Для восстановления потерянной документации старых домов, сначала поищите их в местном БТИ или спросите у бывшего хозяина дома или квартиры. Если к счастью, интересующие вас чертежи обнаружатся, то вам, чтобы использовать их для дальнейшей работы остаётся сделать с них копии.

Такие чертежи плана дома пригодятся для сверки соответствия им всех размеров и деталей существующих комнат. Так или иначе, используя их как шаблоны, вам нужно проделать корректировочные работы. Если же таких планов нет, то вам придётся сделать обмерные чертежи существующей планировки квартиры или дома.

Для выполнения замеров, нужно запастись карандашом, резинкой, планшетом с бумагой, листами кальки и миллиметровки, десятиметровой рулеткой и помощником для замеров и подсказок.

Предварительно обойдите весь дом и внимательно изучите планировочную схему дома и его расположение относительно сторон света. Большинство домов в плане сверху имеют четырёхугольную форму, разделённую стенами и перегородками на более мелкие прямоугольники.

Изучите контур дома или квартиры и расположения его внутренних стен, которые вам предстоят обмерить. От руки или под линеечку, посередине листа миллиметровки нарисуйте сначала, не обращая внимание на масштабы, одной линией примерный план контура дома.

Соблюдая пропорции помещений, разбейте его на комнаты и напишите их названия. После этого прорисуйте двумя линиями стены и перегородки, разметив дверные и оконные проёмы.

Теперь последовательно, переходя из комнаты в комнату, начинайте обмеры и наносите на схему расположения всех выступов, ниш, открываний дверей, и окон,условно разрезая их по горизонтали, на уровне 1 метра.

При замере плана комнаты, держа рулетку на этом же уровне, начинайте измерение расстояния между противоположными стенами, от одного угла до второго. Наносите на бумагу все непрерывные размеры стен согласно показаниям рулетки.

Так промерьте все четыре стены каждой комнаты. Отдельно замерьте глубины, выступов, углублений, толщины стен и перегородок, оконных и дверных проёмов.

В заключение, для уточнения правильности углов промерьте две диагонали комнаты крест-накрест, если комната имеет форму прямоугольника — эти диагонали будут равны.

Виды, фасады, четырёх стен комнаты, соблюдая пропорции, тоже необходимо зарисовать от руки со всеми его окнами, дверьми, уступами и нишами. Нужно померить по вертикали и горизонтали, все его детали, проверить углы, и при необходимости написать примечания об отделке и материале покрытий.

Необходимо по-хозяйски, просмотреть потолок, отметить детали, места ламп и перепадов высот. Тщательный обмерный чертёж имеет разметки всех розеток, выключателей, труб, умывальников, ванны, отопительных приборов и рисунки окон и дверей.

Таким образом, обходите каждую комнату. Если дом имеет несколько этажей и подвальные помещения, сделав несколько копий одного уже обмеренного плана, используйте их при обмерах каждого этажа, при необходимости корректируя их на месте.

Помните, что несущие стены дома на всех планах этажей совпадают, начиная с подвала, тогда как расположения перегородок на каждом этаже могут быть разные. Одновременно, обязательно фотографируйте современное состояние стен, потолков и полов всех комнат дома.

Обмерный чертёж

Наконец, дома по вашим эскизам обмерных работ, аккуратно в 50 масштабе под линейку, уточняя по заметкам и фотографиям, перечертите планы, квартиры на другие листы. Не забудьте, что северная сторона дома должна быть наверху вашего чертежа. (Что такое масштаб и как их определять рассказано в других разделах)

На соответствующих листах планов, не забудьте отметить этажи и написать названия комнат, поставить стрелку указывающий север и поставить дату, когда был произведён обмер. При необходимости снабдите чертёж своими примечаниями, вот теперь ваш обмерный план готов.

Для использования обмерных чертежей, сделайте с каждого плана дома несколько копий. Дайте названия своим планам укажите стрелкой направление севера и, при необходимости, напишите примечания.

Теперь, на других листах планов замажьте подлежащие сносу или разборке стены и перегородки, сделайте с них копии чистых планов и ваши чертежи готовы для новой перепланировки помещений. Сделайте также несколько шаблонов в сотом масштабе. Стрелкой покажите на планах этажей север, поместив северную часть дома наверх чертежа.

Желаю вам творческих успехов в создания планировки дома своей мечты.

Если будут вопросы по выполнению обмеров, напишите, я к вашим услугам…

Макет дома из бумаги схема. Как сделать макет дома из бумаги своими руками? Гофра как основной материал

Объемное моделирование увлекательное занятие, которое не оставит равнодушным ни детей ни взрослых. Именно моделирование дает возможность увидеть трехмерное изображение будущей постройки или техники. Способов использования моделирования много. Остановимся на одном из них. Каким образом создать макет дома из бумаги? Для чего нужен такой макет? И что понадобиться для его изготовления?

Создание макета своими руками – это не только воплощение в жизнь своих архитектурно-строительных перспектив. Это прекрасный способ сделать оригинальный подарок ребенку, запечатлеть кусочек истории возведения собственного жилья, усовершенствовать творческие навыки и умения. Неоспоримо то, что трехмерная модель дома из картона или бумаги полезна не только для студентов, архитекторов, строителей, но и в качестве отличного рекламного двигателя. Ведь увидев будущее жилье в таком миниатюрном виде, рассмотрев его со всех сторон и в разных ракурсах, непременно захочется приобрести.

Перед тем как приступить к работе, необходимо запастись всем необходимым:

• несколько листов бумаги и картона;
• быстросохнущий клей;
• канцелярский нож;
• карандаш;
• скотч;
• чертежный набор;
• плотная доска для прирезки деталей.

Картон или бумага для моделирования выбираются плотные и фактурные. Точность создания макета напрямую зависит от точности чертежа, поэтому прорисовывать детали будущего макета стоит особо тщательно. Для начала необходимо определиться с оригиналом здания, с которого будет сделан макет. И обозначить масштаб, с учетом которого будет производиться построение модели дома. Обычно используют масштаб 1:100.

Следующим этапом моделирования является построение развертки – развернутое на плоскости бумаги или картона изображение макета. Построение развертки начинается с места отсчета. Это может быть любой угол здания, по которому будут измеряться все отрезки.

Поэтапно и не спеша происходит построение развертки макета дома с учетом точного размера стен, фронтонов и прибавки на клапаны для приклеивания. Отдельно делают разметку для крыши здания и подставки. Подставка изготавливается на 1-2 сантиметра шире основания стен модели дома. Такой принцип моделирования является довольно простым и не требует каких-либо специальных знаний. После того как построена развертка дома, необходимо прорисовать или приклеить из цветной бумаги оконные проемы и двери. И уже после этого приступить к окончательной сборке модели дома из бумаги.

Если модель дома более сложная, то ее изготавливают путем поэтапного создания фасадов здания, крыши и основания. Используя ребро жесткости, модель собирается в законченную композицию.

Внутренние перегородки, окна и двери крепятся при помощи клея или скотча. Сгибание деталей дверей и окон формирует ребро жесткости и позволяет самостоятельно удерживать форму. Чтобы придать модели дополнительную устойчивость, внутренние перегородки можно изготовить из жесткого картона или пенопласта.

Для детализации объемной модели дома из бумаги изготавливают предметы мебели и интерьера. Это довольно просто, поскольку бумага очень пластичный материал. Предметы мебели раскраиваются на бумаге, склеиваются и помещаются внутрь модели здания. Если площадь модели дома не велика, целесообразно выставлять предметы интерьера на фоне стен модели.

С целью пространственной ориентации модели выполняют моделирование прилегающего к ней участка, зеленых зон и инфраструктуры. Для этого используют разноцветную бумагу, сухие веточки деревьев и кустарников, краску и детские игрушки. Выполнение такой модели позволяет определиться с размещением дома относительно сторон света, с подводкой коммуникаций, составлением сметы на постройку и дома, облагораживания приусадебного участка и прочими строительными особенностями.

Особую роль в моделировании дома имеет цветовая гамма. С помощью цвета можно эффективно подчеркнуть достоинства и скрыть недостатки проектируемого дома, а также сделать акцент на главных деталях помещения. Красить готовую монохромную бумажную модель дома не стоит. Это может привести к деформации конструкции макета. Лучше приклеить необходимые цветные элементы из цветной пленки или бумаги.

Бумажный макет дома, в отличие от пластиковых и деревянных макетов, менее детализирован и долговечен. Он не устойчив к влиянием влаги и температурного режима, что соответственно требует бережного использования.

Главным преимуществом такого макета является быстрота и простота сборки, а также экономичность. Такие макеты из бумаги, сделанные своими руками, незаменимы при проведении всевозможных презентаций и выставок, а также как база для создания более сложного моделирования с использованием пластика и детализированием внутреннего наполнения пространства помещения.

Один из примеров создания бумажного макета:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

Макет дома и его архитектурная модель — чем они отличаются? Первый можно сделать из доступных материалов: бумаги, картона или дерева. Он необязательно должен повторять формы какого-то определенного строения. Архитектура постройки может быть какой угодно, лишь бы результат вашего творчества понравился и вам, и окружающим.

Архитектурная модель — это точная копия какого-либо здания с повторением всех основных и второстепенных признаков. Она строится из дорогих материалов, и ее создание может занять несколько месяцев упорного труда. Поэтому мы предлагаем для начала построить макет дома из подручных материалов. Не знаете как? В этой статье вы найдете рекомендации и подробные инструкции о том, как сделать макет картона и дерева.

Миниатюрный дом из бумаги

Макет дома из бумаги, схема которого прилагается в данной статье, является несложной постройкой, хотя работа по его созданию может стать интересным творческим процессом, требующим внимания и усидчивости. Бумага понадобится плотная, газетная или упаковочная не подойдет.

Лучше взять стандартный лист 29х21 см. В случае если контуры вашего будущего дома не вмещаются в размер листа, можно склеить два по методу «стык в стык» с наложением полоски шириной в 2 сантиметра. После того как заготовка нужного размера получена, необходимо сделать разметку. Мы предлагаем построить макет дома из бумаги, который будет прямоугольный в плане, двухэтажный, с тремя дверями, окнами и

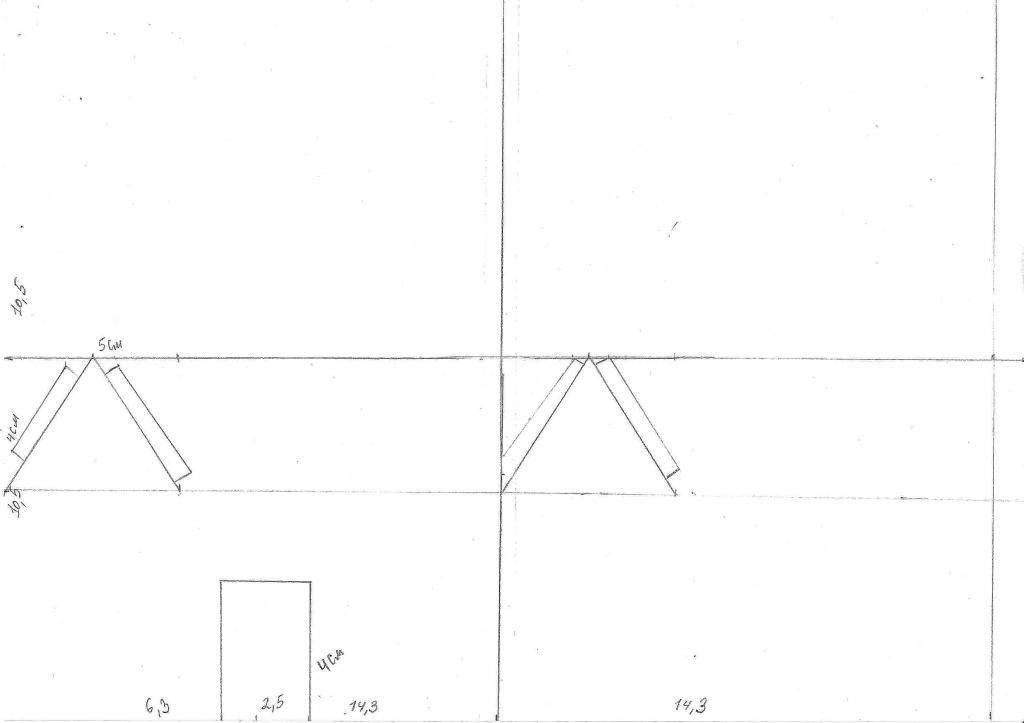

Чертеж

В первую очередь рекомендуем скопировать нашу схему, которую вы видите на фотографии, для того чтобы обозначить размеры будущей постройки. Затем нужно решить, какая у макета будет длина и ширина. Напишите эти цифры на схеме. Далее определите высоту первого и второго этажей, а также крыши. Теперь можно перенести полученный чертеж на лист-основу с помощью линейки и карандаша, отмерив все параметры будущего дома. На следующем этапе необходимо начертить окна и двери. Их расположение можно изменять как угодно, полагаясь на свой вкус. Макет дома из бумаги позволяет вносить конструктивные изменения на любой стадии постройки.

Сборка макета

На следующем этапе необходимо прочертить все «крылышки», которые вы видите на схеме. Они будут играть роль монтажных кронштейнов при сборке макета, поддерживать крышу и соединять стены. Далее следует самая ответственная часть работы, требующая аккуратности и внимания. Пройдите по всем линиям чертежа шариковой ручкой по линейке и с нажимом. Это делается для того, чтобы можно было сгибать бумагу в нужном месте.

Макет дома из бумаги требует точных линий сгиба. После того как прочерчены все границы, можно вырезать ножницами окна и двери, а также «крылышки». Следующий ответственый момент: необходимо правильно согнуть всю конструкцию и склеить ее в нужных местах. Для этого рекомендуем клей ПВА. Когда макет высохнет, можно приступать к раскраске.

Макет дома из картона

Такие постройки выполняют не только из бумаги. Макет дома своими руками можно сделать также из картона, материала достаточно прочного для того, чтобы строение выглядело «по-настоящему», с открывающимися дверями, окнами, полами и потолком, внутренним убранством и даже обитателями, сидящими внутри на миниатюрных диванчиках и стульях.

Все зависит от того, насколько «строитель» заинтересован в конечном результате. Он может построить любой макет дома своими руками. Однако его выполнение — это сложный творческий процесс, требующий аккуратности и усидчивости. Инструмент понадобится обычный: ножницы, канцелярский выдвижной нож, шило, линейка (лучше металлическая) и клей ПВА.

Гофра как основной материал

Картон для изготовления макета лучше взять двух типов: гладкий и гофрированный трехслойный. Второй пойдет на пол и потолок, а первый — на изготовление уголка для соединения отдельных частей конструкции, мелких деталей наружного и внутреннего оформления. Макет дома из картона нуждается в основе. Это может быть пластина, склеенная из двух слоев гофры или вырезанная из фанеры. Основа или подошва макета расчерчивается по размерам будущего дома и может быть заставлена декоративными миниатюрными цветочными клумбами, садовыми вазами, скамеечками.

Далее необходимо начертить на основании схему расположения стен, крыльца и пристроек. После этого можно приступать к изготовлению главных деталей: стен с вырезанными дверными и оконными проемами, потолка и пола второго этажа (если Для сборки конструкции необходимо заготовить уголки из тонкого гладкого картона. Чем длиннее будет уголок, тем прочнее соединение. Оптимально длина его должна быть не менее 70% длины соединения. Ширина картонного уголка — 1,5-2,0 см.

Макет дома из дерева

Макет дома своими руками из дерева можно изготовить только при участии взрослых, так как работа связана с деревообрабатывающими станками для домашнего пользования. Они достаточно опасны, если нет рабочих навыков. Ручной инструмент для обработки древесины также требует осторожности при работе с ним. Лезвия ножей, рубанков, пилочек и штихелей имеют остро заточенные режущие кромки.

Заготовки

Макеты деревянных домов своими руками требуют аккуратности в процессе работы. Их создание — это увлекательное творческое занятие, в процессе которого мастер может проявить сообразительность и смекалку. Сначала необходимо сделать чертеж будущего дома. Затем изготовить основание для макета. После этого можно приступить к созданию деталей.

Стены и полы лучше делать из тонких дощечек шириной 1,5-2,0 сантиметра и толщиной 5,0-7,0 мм. Заготовки располагаются на ровной поверхности вплотную друг к другу и скрепляются такими же рейками, которые накладываются перпендикулярно сверху и прижимаются каким-либо грузом. Предварительно все детали промазываются клеем ПВА. После того как изготовленный блок просохнет, его можно подгонять по чертежу и стыковать с другими деталями.

Отделка

Собранный макет необходимо зашкурить и прошлифовать. Это делается вручную стеклошкуркой марки 25-Н на тканевой основе. Затем поверхности шлифуются вчистую шкуркой марки 8-Н до полной гладкости. После обработки макет можно раскрашивать, устанавливать двери, вставлять окна и производить отделочные работы.

Макет дома, своими руками созданный, как правило, имеет съемную крышу. Это нужно для того, чтобы был свободный доступ к внутренним помещениям, так как в миниатюрном здании придется устанавливать игрушечную мебель и другие предметы внутреннего убранства. Поверхность стен оклеивается «обоями», т. е. раскрашенными полосками бумаги. Пол необходимо покрасить в коричневый цвет или застелить его линолеумом — его можно изготовить из клеенки.

Бумага считается одним из подходящих и несложных материалов, предназначенных для творчества. После первых месяцев жизни младенец проявляет много внимания к приятно шуршащей бумаге, может увлекаться ими в течение продолжительного периода времени. Подросшие детишки не теряют своего интереса к листам и любят создавать из них разнообразные предметы. Мастерам очень нравится, когда с ними занимаются родители.

Если спросить у крохи, что ему нравится сделать, то нередко это окажется именно домик. При этом делать бумажный домик собственноручно пошагово любят ребята любого возраста.

Вероятно, детишки, пусть даже не всегда осознанно, воспринимают строение как необходимый жизненный атрибут. Каким же образом просто и в короткие сроки создать бумажный домик?

Необходимые инструменты, а также материалы

Когда вы захотите скрасить долгий вечер вместе со своими детьми, включите воображение, приобретите клей, бумагу и необходимые инструменты. Что касается бумаги, то она может быть разнообразной: тонкой из разноцветных наборов, тетрадные, альбомные листы, либо обойные кусочки. Потребуются ножницы, карандаш, а также линейка, а порой кисточка, предназначенная для клея.

При наличии ножа канцелярского можно максимально аккуратно в короткие сроки обустроить прорези дверных и оконных проёмов. Можно взять любой подходящий клей.

Непосредственно от вашей фантазии напрямую зависит выбор предметов для оформления создаваемого домика. При желании посмотреть фото бумажного домика можно на сайте. Подойдут карандаши, гуашь, кружево, а также подобные элементы для аппликации.

Созданием сказочного предмета можно на ковровом покрытии, за маленьким столиком, либо на просторном подоконнике. Главное гладкость выбранной поверхности и её устойчивость к царапинам, а также клеевому составу.

Эскиз

Создавая домик детский бумажный любой конструкции, изначально следует разработать эскиз. Начало рабочего процесса — это чертёж. Имея листы исключительно маленького формата для создания большого сооружения необходимо разрезать имеющийся чертёж, ориентируясь на пунктир, при этом выполняя отдельно все части.

Во время разрезания чертежа не стоит забывать, что на правой стороне не должно быть без изгиба для возможности нанесения клеевого состава, при этом его следует дочертить. К создаваемому домику желательно добавить напольную поверхность, на которую удобно размещать детские игрушки.

Совмещение частей

Мастер-класс по обустройству строения из бумаги предусматривает расположение дверных и оконных проёмов, посредством прорезей и устранения из них необходимого количества бумаги. С одной части дверного проёма не следует делать прорез, и временно её следует не прикрывать.

Затем нужно украсить изделия, так как по окончанию склеивания выполнять это будет проблематично. Малыш с радостью разукрасит строение, либо оклеит его понравившейся разноцветной бумагой. Предпочтительно помочь крохе приделать щеколду к обустроенной дверце.

В этих целях к крайней части двери следует приклеить прямоугольник, вырезанный из картона, при этом косяк оснастить прорезью — строение сразу же приобретет надёжность и максимальный уют. Кровлю хорошо оформить под черепицу посредством вырезания черепичек из необходимой бумаги.

После этого части строения вырезают и приступают к так называемому процессу строительства, проводя промазывание, а также склеивая загибы. Просушка займёт определённый период времени.

Созданному изделию важно придать устойчивость, поставив его, а также приклеив на поверхность рамочки из плотного картона. Затем помощь взрослых будет не нужна — малыши собственноручно устроят отличное новоселье.

Используя инструкцию, как соорудить бумажное строение, можно немного усложнить обустраиваемую конструкцию, добавив ещё один этаж, мансардное пространство и подобные детали. Поэтапность та же.

Ещё варианты

Оригинальными получаются круглые строения. Идеи, а также схемы подобного бумажного сооружения предусматривают разработку эскиза, где корпус смотрится в виде прямоугольника. Соединение изделия происходит исключительно по сплошному изгибу. При этом кровля вычерчивается в качестве круга, после чего подкраивается, а также совмещается посредством клея с корпусной частью.

Однако можно создать постройку в единстве с кровлей. В данном случае для крыши нужно сделать множество разрезов, впоследствии склеиваемые внахлёст для обустройства конического вида формы.

С огромным удовольствием малыши создают домики из брёвен. Материалы для рабочего процесса необходимы те же, однако технологический процесс абсолютно другой. В данном варианте на первоначальном этапе осуществляется заготовка требуемого материала.

Из равноценных достаточно длинного размера прямоугольных бумажных листов посредством карандаша создаются брёвна. Из подготовленного материала сооружается настенная поверхность.

Существует несколько способов: поверхность клеится с предусмотренными просветами, либо осуществляется плотная кладка по несколько трубок, которые смещены в сторону в каждом следующем ряду. Кровлю можно сформировать гладкой, либо бревенчатой.

Фото домиков из бумаги

Сейчас мы рассмотрим тему, как создать шаблоны детского сада, многоэтажного или частного дома, а так же школы и будущего класса в нем из бумаги.

Научиться создавать реально сложные проекты трудно, но в ваших силах и интересах собрать декоративный макет здания в масштабах 1:50, заранее сделав на бумажке контуры деталей и фасадов сооружений, а также всей крыши и каркаса. Шаблоны и макеты сооружений можно распечатать самому.

Как делать или построить объемный дом, квартиры и комнаты в нем? Сама технология не сложная, но для первого раза может показаться сложной, особенно для детей, поэтому делимся поэтапно как это сделать. Для изготовления макета дома своими руками вам потребуется фанера толщиной шесть мм, а также материалы для создания фасадов, перегородочек и крыши. Из фанеры сделаем каркас дома и разложим его на гладкой поверхности .

Галерея: макет стройки дома из бумаги (25 фото)

Создаем развертку для макета дома своими собственными руками

Процесс обычного создания разверток не менее интересен, чем работа с готовыми их образцами. Для этого вам потребуется установленная на ПК программа для работы с графикой. Лучше всего взять CorelDraw или похожую на нее, обрабатывающую векторные изображения программу.

В ней, с увеличением или уменьшением размеров картинки в таком же соотношении меняют и размеры линий, и сами текстуры. Это помогает получать настоящие изображения . Да и сама библиотека входящих в ее оболочку текстур, огромная.

Заполнив текстурой деталь развертки, вы можете обрести готовый визуальный вид главных деталей макета. Весь процесс, включая заливку частиц развертки определенной текстурой, наложением определенных эффектов и архитектурных деталей, а также вставлением картинок из библиотеки символов, займет от десяти минут до получаса, если сооружение не сложное. Сделаем на нашем принтере развертку, и приступим к макетированию .

Создание сложных изделий из бумаги

Процесс создания усложненных огромных макетов домов не сильно отличается от описанного ранее. Просто такие развертки делаются и для отдельных деталей составных макетов . На групповой фотографии всей сборки такого макета показаны его отдельные части и схема сборки.

Ошибочным будет считать, что макеты домов из бумаги своими руками делают только маленькие девочки. Разумеется, ваша принцесса тоже будет рада такому подарку, но они могут пригодиться и в архитектурной задумке. Прежде чем приниматься за строительство, всегда делают уменьшенную копию. При этом используют ПВХ (поливинилхлорид), из которого фрезерным станком вырезают тончайшие детали. Затем они соединяются растворителем.

Но повторить шедевры архитекторов можно и без специального оборудования. Такой домик может быть не только полезным макетом, но и украшением дома. Самым распространенным материалом для этого является бумага, поэтому процесс обойдется вам не слишком дорого.

Покупаем материалы

Для работы вам понадобится цветная бумага или картон. Последний предпочтительней для сложных моделей, так как там требуется повышенная прочность. Для развертки лучше взять бумагу.

Все окна, двери и прочие мелкие части будут прорезаться ножом. Следите, чтобы он был достаточно острым, покупать лучше в строительном магазине.

Соединять детали можно как супер-клеем – он позволяет ускорить процесс, – так и ПВА (но его высыхание лучше ускорить с помощью фена). Кроме того, пригодятся ножницы, карандаш и линейка. Для декорирования можно использовать краски.

Выбираем развертку

Если это ваш первый опыт в воспроизведении макетов домов, лучше конечно взять готовую развертку. Их можно не только найти в Интернете, но и сделать самостоятельно. Это очень увлекательный процесс.

Выбрать можно практически любую программу. Желательно, чтобы она работала с векторными изображениями. Одна из самых удобных в этом плане – CorelDRAW. Построения в ней производятся очень легко, можно менять толщину линий и загружать собственные текстуры. Но встроенная библиотека также радует предложенными фото.

Первым шагом нужно нарисовать продолговатый прямоугольник. Теперь его нужно разбить на две пары одинаковых стен, расположенных через одно. По нижним краям нужно построить пол, он прикрепляется за одну из граней к общему макету. Крышу разбиваем на сегменты и также прикрепляем. После этого можно добавить архитектурных элементов и визуальных эффектов. И не забудьте про полосы-крепления.

Этапы сборки

Распечатываем и вырезаем ранее полученную нами схему.

Если у вас нет цветного принтера или вы не использовали текстуры, можно перевести заготовку на картон.

С помощью иголки и шила обозначьте места окон, дверей и элементов декора. Вырезать нужно все сразу, целиком. И желательно канцелярским ножом – ножницы будут оставлять засечки. Предварительно подложите лист фанеры.

Дополнительно сделайте ставни, двери, навесы и тому подобное. Приклеивать их будем в самом конце. С помощью линейки проработайте все сгибы – так легче будет собирать.

Видео по теме статьи

В нашей подборке видео-уроков вы сможете узнать, как создаются более сложные дома, и почерпнете много интересных идей:

как правильно составить чертеж, порядок выполнения

Многие владельцы домов возводят крыши по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли. Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

• для профлиста — уклон скатной поверхности делают не меньше 8°;
• для металлочерепицы — уклон — 30°;
• для гибких покрытий, таких как рубероид — 5°;
• для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

1. План домостроения обводится линией.
2. Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
3. Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
4. Затем рисуют линиями коньковые проекции.
5. Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

• соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
• присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
• закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

1. Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
2. Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
3. Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
4. Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
5. Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

Макеты домов из картона своими руками. Дом из бумаги

Симпатичный викторианский домик из бумаги со схемой от Lisa будем делать в этом мастер классе своими руками. И как всегда сделать такую поделку будет очень просто так как макет дома из бумаги уже готов во всех мелочах, нужно просто скачать схему, распечатать и использовать ее как шаблон для вашей поделки. Необходимо только подобрать подходящую плотную бумагу с приглянувшемся принтом, такой бумаги для творчества сейчас в большом количестве продается в художественных магазинах и магазинах для творчества.

Как сделать домик из бумаги

И так для будущей поделки викторианского домика из бумаги нам понадобиться следующие материалы:

— плотная бумага с принтом;
— макетные ножи;
— карандаши;
—

Распечатываем схему на обычной бумаги для принтера чтобы использовать ее как шаблон. Ровненько вырезаем все необходимые отверстия на шаблоне и прикладывая его к заранее приготовленному плотному листу переносим все метки отверстий на него. Все сплошные линии вырезаются а пунктирные сгибаются.

Затем по линейки прорезаем макетным ножом окна двери, вырезаем конур макета. Если у вас по рукой оказался только белый лист плотной бумаги его всегда можно дополнительно декорировать наклейками или разрисовать. Вы также можете распечатать макет сразу на чистовом плотном листе бумаги – 200гр.-овая бумага для принтеров подойдет идеально для таких поделок, а потом декорировать ее самостоятельно.

Чтобы все углы домика аккуратно сгибались и не заламывались необходимо сделать биговку всех сгибов – просто пройтись стеком по линейке продавливая все места сгибов.

Затем можно складывать дом из бумаги, застегивая края вставляя их друг в друга.

К стати такой домик из бумаги может выполнять еще и практическую роль например роль подсвечника – под него можно спрятать электронную свечку на батарейке.

Сейчас мы рассмотрим тему, как создать шаблоны детского сада, многоэтажного или частного дома, а так же школы и будущего класса в нем из бумаги.

Научиться создавать реально сложные проекты трудно, но в ваших силах и интересах собрать декоративный макет здания в масштабах 1:50, заранее сделав на бумажке контуры деталей и фасадов сооружений, а также всей крыши и каркаса. Шаблоны и макеты сооружений можно распечатать самому.

Как делать или построить объемный дом, квартиры и комнаты в нем? Сама технология не сложная, но для первого раза может показаться сложной, особенно для детей, поэтому делимся поэтапно как это сделать. Для изготовления макета дома своими руками вам потребуется фанера толщиной шесть мм, а также материалы для создания фасадов, перегородочек и крыши. Из фанеры сделаем каркас дома и разложим его на гладкой поверхности .

Галерея: макет стройки дома из бумаги (25 фото)

Создаем развертку для макета дома своими собственными руками

Процесс обычного создания разверток не менее интересен, чем работа с готовыми их образцами. Для этого вам потребуется установленная на ПК программа для работы с графикой. Лучше всего взять CorelDraw или похожую на нее, обрабатывающую векторные изображения программу.

В ней, с увеличением или уменьшением размеров картинки в таком же соотношении меняют и размеры линий, и сами текстуры. Это помогает получать настоящие изображения . Да и сама библиотека входящих в ее оболочку текстур, огромная.

Заполнив текстурой деталь развертки, вы можете обрести готовый визуальный вид главных деталей макета. Весь процесс, включая заливку частиц развертки определенной текстурой, наложением определенных эффектов и архитектурных деталей, а также вставлением картинок из библиотеки символов, займет от десяти минут до получаса, если сооружение не сложное. Сделаем на нашем принтере развертку, и приступим к макетированию .

Создание сложных изделий из бумаги

Процесс создания усложненных огромных макетов домов не сильно отличается от описанного ранее. Просто такие развертки делаются и для отдельных деталей составных макетов . На групповой фотографии всей сборки такого макета показаны его отдельные части и схема сборки.

Макет дома и его архитектурная модель — чем они отличаются? Первый можно сделать из доступных материалов: бумаги, картона или дерева. Он необязательно должен повторять формы какого-то определенного строения. Архитектура постройки может быть какой угодно, лишь бы результат вашего творчества понравился и вам, и окружающим.

Архитектурная модель — это точная копия какого-либо здания с повторением всех основных и второстепенных признаков. Она строится из дорогих материалов, и ее создание может занять несколько месяцев упорного труда. Поэтому мы предлагаем для начала построить макет дома из подручных материалов. Не знаете как? В этой статье вы найдете рекомендации и подробные инструкции о том, как сделать макет картона и дерева.

Миниатюрный дом из бумаги

Макет дома из бумаги, схема которого прилагается в данной статье, является несложной постройкой, хотя работа по его созданию может стать интересным творческим процессом, требующим внимания и усидчивости. Бумага понадобится плотная, газетная или упаковочная не подойдет.

Лучше взять стандартный лист 29х21 см. В случае если контуры вашего будущего дома не вмещаются в размер листа, можно склеить два по методу «стык в стык» с наложением полоски шириной в 2 сантиметра. После того как заготовка нужного размера получена, необходимо сделать разметку. Мы предлагаем построить макет дома из бумаги, который будет прямоугольный в плане, двухэтажный, с тремя дверями, окнами и

Чертеж

В первую очередь рекомендуем скопировать нашу схему, которую вы видите на фотографии, для того чтобы обозначить размеры будущей постройки. Затем нужно решить, какая у макета будет длина и ширина. Напишите эти цифры на схеме. Далее определите высоту первого и второго этажей, а также крыши. Теперь можно перенести полученный чертеж на лист-основу с помощью линейки и карандаша, отмерив все параметры будущего дома. На следующем этапе необходимо начертить окна и двери. Их расположение можно изменять как угодно, полагаясь на свой вкус. Макет дома из бумаги позволяет вносить конструктивные изменения на любой стадии постройки.

Сборка макета

На следующем этапе необходимо прочертить все «крылышки», которые вы видите на схеме. Они будут играть роль монтажных кронштейнов при сборке макета, поддерживать крышу и соединять стены. Далее следует самая ответственная часть работы, требующая аккуратности и внимания. Пройдите по всем линиям чертежа шариковой ручкой по линейке и с нажимом. Это делается для того, чтобы можно было сгибать бумагу в нужном месте.

Макет дома из бумаги требует точных линий сгиба. После того как прочерчены все границы, можно вырезать ножницами окна и двери, а также «крылышки». Следующий ответственый момент: необходимо правильно согнуть всю конструкцию и склеить ее в нужных местах. Для этого рекомендуем клей ПВА. Когда макет высохнет, можно приступать к раскраске.

Макет дома из картона

Такие постройки выполняют не только из бумаги. Макет дома своими руками можно сделать также из картона, материала достаточно прочного для того, чтобы строение выглядело «по-настоящему», с открывающимися дверями, окнами, полами и потолком, внутренним убранством и даже обитателями, сидящими внутри на миниатюрных диванчиках и стульях.

Все зависит от того, насколько «строитель» заинтересован в конечном результате. Он может построить любой макет дома своими руками. Однако его выполнение — это сложный творческий процесс, требующий аккуратности и усидчивости. Инструмент понадобится обычный: ножницы, канцелярский выдвижной нож, шило, линейка (лучше металлическая) и клей ПВА.

Гофра как основной материал

Картон для изготовления макета лучше взять двух типов: гладкий и гофрированный трехслойный. Второй пойдет на пол и потолок, а первый — на изготовление уголка для соединения отдельных частей конструкции, мелких деталей наружного и внутреннего оформления. Макет дома из картона нуждается в основе. Это может быть пластина, склеенная из двух слоев гофры или вырезанная из фанеры. Основа или подошва макета расчерчивается по размерам будущего дома и может быть заставлена декоративными миниатюрными цветочными клумбами, садовыми вазами, скамеечками.

Далее необходимо начертить на основании схему расположения стен, крыльца и пристроек. После этого можно приступать к изготовлению главных деталей: стен с вырезанными дверными и оконными проемами, потолка и пола второго этажа (если Для сборки конструкции необходимо заготовить уголки из тонкого гладкого картона. Чем длиннее будет уголок, тем прочнее соединение. Оптимально длина его должна быть не менее 70% длины соединения. Ширина картонного уголка — 1,5-2,0 см.

Макет дома из дерева

Макет дома своими руками из дерева можно изготовить только при участии взрослых, так как работа связана с деревообрабатывающими станками для домашнего пользования. Они достаточно опасны, если нет рабочих навыков. Ручной инструмент для обработки древесины также требует осторожности при работе с ним. Лезвия ножей, рубанков, пилочек и штихелей имеют остро заточенные режущие кромки.

Заготовки

Макеты деревянных домов своими руками требуют аккуратности в процессе работы. Их создание — это увлекательное творческое занятие, в процессе которого мастер может проявить сообразительность и смекалку. Сначала необходимо сделать чертеж будущего дома. Затем изготовить основание для макета. После этого можно приступить к созданию деталей.

Стены и полы лучше делать из тонких дощечек шириной 1,5-2,0 сантиметра и толщиной 5,0-7,0 мм. Заготовки располагаются на ровной поверхности вплотную друг к другу и скрепляются такими же рейками, которые накладываются перпендикулярно сверху и прижимаются каким-либо грузом. Предварительно все детали промазываются клеем ПВА. После того как изготовленный блок просохнет, его можно подгонять по чертежу и стыковать с другими деталями.

Отделка

Собранный макет необходимо зашкурить и прошлифовать. Это делается вручную стеклошкуркой марки 25-Н на тканевой основе. Затем поверхности шлифуются вчистую шкуркой марки 8-Н до полной гладкости. После обработки макет можно раскрашивать, устанавливать двери, вставлять окна и производить отделочные работы.

Макет дома, своими руками созданный, как правило, имеет съемную крышу. Это нужно для того, чтобы был свободный доступ к внутренним помещениям, так как в миниатюрном здании придется устанавливать игрушечную мебель и другие предметы внутреннего убранства. Поверхность стен оклеивается «обоями», т. е. раскрашенными полосками бумаги. Пол необходимо покрасить в коричневый цвет или застелить его линолеумом — его можно изготовить из клеенки.

Прежде чем приступить к строительству загородного дома, не лишним будет сделать его макет, чтобы визуально оценить достоинства и недостатки будущего строения. Впрочем, можно даже сделать миниатюрную модель дома без конкретной цели, просто для коллекции. Главное – это можно смастерить своими руками из сподручных материалов.

Проектирование дома

Первым делом потребуется создать отдельные элементы конструкции в уменьшенном виде. Для удобства рекомендуется использовать фигуры в масштабе 1:50. На чистом листе бумаги или плотном альбомном картоне необходимо начертить внутренние детали дома, включая мебель и бытовую технику, чтобы легче ориентироваться в пространстве. Особое внимание нужно уделить элементам крыши.

Чтобы работы продвигались быстро и строго по намеченному плану, необходимо заранее подготовить домашний набор инструментов для творчества, который включает в себя:

• линейку;
• карандаш;
• клей ПВА;
• кисточку;

За основу лучше использовать реальные чертежи, в которых предусмотрены оконные и дверные проемы, а также коммуникации здания и дымоходы. Учитывайте тот факт, что вентиляционные каналы должны располагаться в «теле» несущей стены. Нет ничего сложного в том, как сделать макет дома своими руками, если придерживаться четкой последовательности действий и подойти к этому вопросу крайне ответственно.

Инструкция к применению

Макет дома можно построить из любых материалов, которые окажутся под рукой: бумага, картон, дерево (фанера) или пенопласт. В этом плане нет абсолютно никаких ограничений. Как показывает практика, наиболее прочные и геометрически правильные модели получаются именно из фанеры толщиной 6-8 мм. Но для эффективной работы понадобится дополнительный инструмент: дрель и лобзик.

Подпишись на нашу группу Вконтакте:

Из листа фанеры изготавливается сам каркас дома, внутренние стены и скатная кровля нужной конфигурации. Места срезов и стыков обязательно необходимо пройтись мелкой шлифовкой, чтобы сгладить возможные неровности. Фундамент изготавливается из широких деревянных реек, которые приклеиваются к нижней части коробки здания. Из отдельных брусков делаются остальные элементы конструкции: крыльцо, лестница и т.д.

Важно сразу определиться, какую цель вы перед собой ставите. Если нужен обычный макет, который позволит оценить удобство планировки, то достаточно сделать просто каркас и крышу. Хотите красивую модель дома? Будьте готовы вставить входные двери, миниатюрные окна, оформить наличники и провести другие декоративные работы. Архитектурный образ должен быть законченным и не вызывать противоречий. Фотография вашего дома может попасть в интернет, поэтому стоит постараться.

Тонкости технологии

Скатная крыша изготавливается строго по геометрическим размерам взятого вами чертежа – так получится избежать грубых недочетов. Печные дымоходы и вентиляционные каналы можно сделать из отдельных брусков дерева. Нижнюю часть необходимо обрезать под углом, чтобы основание детали совпало с наклоном кровли, и приклеить. Водосточные трубы легко можно спаять из обычной тонкой жести. Если вы хотите, чтобы построенный дом отличался от простого макета, можете дополнительно поклеить черепицу – будет красиво и оригинально.

Задумка построить коттедж просто великолепна, а как же он будет выглядеть в реальности. Да, можно посмотреть и на мониторе компьютера и в журналах и каталогах архитекторов.

Стало очень интересно, поэтому предлагаю немного поэкспериментировать и почувствовать себя архитектором и построить макет коттеджа своими силами. Это, конечно, не так трудоемко и сложно, как с настоящим коттеджем, но труда придется вложить достаточно. Но этот процесс окажется весьма полезным опытом, дальше станет понятно почему.

Нам нужны такие вещи:

• карандаш,
• маркер,
• ножницы,
• циркуль,
• канцелярский нож,
• транспортир,
• линейка,
• плотный и обычный картон,
• бумага,
• клей ПВА,
• полимерный клей универсальный,
• скотч,
• плитки потолочные пенополистирольные.

Инструкция к действиям

Метод создания макета достаточно прост и интересен. Для начала на картоне нарисуем план этажа и две плитки промазываем полимерным клеем и между ними прокладываем лист бумаги и склеиваем между собой, выходит в итоге модель из трех слоев: плитка, бумага, плитка. Весьма надежная вещь получается.

Прикинув, какой высоты будет коттедж (макетного размера), нарезаем наши плитки на полоски размером с этаж. Сразу прорезаем окна и двери и делаем вырезы для соединений. Склеиваем плитки полимерным клеем, этот процесс пройдет без труда, клей склеивает без проблем. Для укрепления конструкции по углам плиток можно приклеить бумажные полоски. Так же, для усиления каркаса макета коттеджа достаточно приклеить этаж на картон. Будет прочнее и устойчивее, что позволит без труда присоединить второй этаж задуманного коттеджа.

Стены, которые не под прямым углом расположены, делаем так:

• размечаем углы, но не разрезаем до конца;
• аккуратно надрезаем плитку из пенопласта с обеих сторон, стараясь не разрезать бумагу;
• с внутренней стороны сгиба стен на угол стены вырезаем пенопласт.

Все проведенные манипуляции с заготовками под стены коттеджного макета, позволяют сгибать пенопласт без труда. Лучше всего каждый этаж делать отдельно, а затем скреплять вместе. Крышу вырезать желательно из потолочной плитки и склеить полимерным клеем. После получения результата, в виде макета, достаточно обклеить элементы коттеджа цветной бумагой в соответствии с задумкой автора.

Что было задумано

Первым делом определили масштаб реального коттеджа и определили размер макета. Получилось что, в трех сантиметрах макета будет 1 метр реального дома. На картон плотный наносим план этажей с соответствующими размерами. Следует заметить, что данные планы будут использоваться и при строительстве настоящего коттеджа.

Склеивая плитку положили бумагу и тем самым добились прочности будущих стен макета. Следует быть осторожным с клеем полимерным, не переусердствовать, чтобы не вылез за края, и было эстетично, к тому же участки с толстым слоем клея трудно разрезать панели.

Макет делается не в полную высоту, а из отрезков пенопласта необходимой длины. На стыках у одного из кусков вырезали снизу паз, а следующую отметили пазом сверху и складываем вместе, словно конструктор. Лучшим вариантом будет делать пазы с краев и в середине. Для прочности на клей ПВА клеим бумагу. Прочность оказалась маленькой, и лучшим вариантом стало приклеивание картона размером с фундамент. Клеить полимерным клеем лучше всего.

После таких укреплений, никакие механические повреждения не страшны, даже падение держит склеенные части вместе. Даже можно попробовать бросить, проверенно, не развалится. Все отверстия, которые задуманы на плане дома, лучше сразу вырезать на деталях макета, а затем склеивать. Это намного удобней, чем прорезать окна и двери на готовой модели дома коттеджного типа.

Первый этаж будущего коттеджа

Определяем размер и, пользуясь опытом создания фундамента, внедряем, тем же способом склеивания и соединения, для стен первого этажа. В задумке есть зимний сад, осуществляем создание стен таким образом — аккуратно разрезав пенопласт, не задевая бумагу, создаем стены, разрезав пенопласт с внутренней стороны на угол. Так получилось, что части держатся на бумаге их очень легко и удобно сгибать.

Мансарда

Задумка не совсем осуществилась, придуманная мансарда не вышла, так как хотелось, поэтому она переросла в полноценный второй этаж. Когда закончились пластиковые плитки, и пришлось докупить. Эти плитки оказались другого качества, намного лучше. Там не было характерной структуры пенопласта и с ним оказалось удобнее работать, единственно, что было не так, так это размер, они оказались намного тоньше. Но уже есть клей, который просто не заменим, оказался, все склеили тонким слоем клея и замечательно вышло. Эти панели удалось разрезать намного быстрее и проще, гранулы держались в кучу.

Создавали крышу

Что бы наша крыша держалась и была красивой, следует поставить пару кусков пенопласта в середине модели и к ним приклеить поперек еще один. Вышел конек крыши, в виде буквы П. Плоскости для крыши вырезаем из картона и склеиваем скотчем. Для зимнего сада тоже сооружаем крышу из картона и ставим на тонкие балки. Крыша над гаражом предусмотрена по проекту теплая, поэтому использовать лучше толстый картон или пенопластовый лист. Получается все в соответствии задуманному плану дома, правда некоторые детали коттеджа пришлось заменить, скорее не заменить, а пересмотреть конструктивные решения вопроса.

Даже очень хорошо, что решились сделать макет коттеджа. По степени создания макета становятся понятны некоторые, сразу не очевидные, нюансы строительства реального коттеджа. Макет дает возможность проанализировать, удобно ли расположены комнаты, осознать какая крыша больше подходит, и придумать что-то новое, например расположение балкона. В последующих экспериментах с дизайном внутри и снаружи дома, макет, несомненно, пригодится.

Занятие получилось увлекательное и полезное. Это, конечно, не супер модель, разработанная архитекторами в специализированной программе на компьютере. Но наглядное пособие очень даже хорошее. Потом и детям можно отдать под кукольный домик, вот кто, а они останутся довольны таким шедевром.

Окна в 3-D модели дома

Как нарисовать план этажа карандашом и бумагой

Итак, вы цените все хорошее, что может предложить план этажа, и хотите знать, как самому нарисовать план этажа, потрясающе.

Как и многие другие агенты или специалисты по энергетической оценке, возможно, вы уже создаете планы этажей, но считаете, что создание планов этажей занимает слишком много времени в программном обеспечении, таком как Metropix.

Здесь, в Elements, мы вас поддержим. Мы можем взять ваш нарисованный от руки эскиз, который, кстати, не обязательно должен быть шедевром, и преобразовать его в готовый план этажа, используя отраслевой стандарт — AutoCAD.

Прочтите, чтобы узнать о простом и экономичном способе получения точных, индивидуальных и профессиональных планов этажей для вашей собственности. Вот простое руководство, как составить план дома с помощью карандаша и бумаги.

У вас должно получиться что-то вроде этого…

Что вам понадобится

Для создания эскиза плана этажа вашего дома вам понадобится:

• Лазерный измеритель — нам нравится этот от Leica.
• Миллиметровка. Этот блокнот от Silvine действительно хорош.
• Карандаш с резиной — подойдет любой, но эти красочные Bic’s великолепны!

Встаньте снаружи перед зданием. Начните свой набросок с нижнего угла листа, но оставьте немного места на случай, если появятся какие-либо неожиданные расширения или части собственности, которые будут выступать.

Преимущество использования миллиметровой бумаги для рисования собственного плана этажа заключается в том, что вы можете использовать каждый квадрат как единицу измерения.Вы можете попробовать пройти по длине внешней стены, посчитав свои шаги, а затем преобразовав эти шаги в квадраты на миллиметровой бумаге. Это помогает сохранить приблизительный масштаб. Или вы можете просто сделать это на глаз, в зависимости от ваших навыков.

Сделайте это для всех стен на всех этажах, пока не получите приблизительный «отпечаток» здания. Лично мне нравится использовать разные страницы миллиметровой бумаги для каждого этажа, но вам это не обязательно.

Пока еще снаружи, нарисуйте окна и двери.Этот действительно помогает определить, где находятся внутренние стены, когда вы входите внутрь. Простая линия для окна и дуга для двери.

Не волнуйтесь, если они не совсем в нужном месте, вы скоро узнаете, когда придете рисовать внутренние стены. Возможно, вам скоро понадобится использовать эту резину.

Пройдите через входную дверь и, начиная с первого этажа, пройдите через него, стараясь изо всех сил правильно наметить расположение стен.Пока вы делаете это, нарисуйте любые внутренние двери.

Я думаю, это личное предпочтение, но вы можете либо оставить измерения комнат с помощью лазерного измерителя, пока не набросаете все стены, либо измерять по мере продвижения.

Начать стрелять этим лазером. Приложите нижнюю часть лазерного измерителя к стене и направьте его на другую сторону комнаты, убедитесь, что он ровный и не наклонен вверх или вниз, затем нажмите кнопку, чтобы выполнить измерение.Четко напишите это на плане рядом с указанной стеной.

Простая квадратная комната потребует всего два измерения. Для помещений более сложной формы лучше всего измерить каждую секцию стены. Как показывает практика, чем больше измерений, тем лучше.

Краткое примечание по единицам измерения: Мы предоставляем планы этажей для агентов по недвижимости как в метрических, так и в английских единицах измерения, но вы должны использовать метры и сантиметры на своих эскизах.

На кухне нарисуйте линию или две, чтобы показать расположение столешницы, и грубо постучите туда, где находятся раковина и плита.Используйте свои врожденные художественные способности, чтобы сделать это в любом иллюстративном стиле, который вам нравится, но здесь меньше значит больше!

Когда нужно подняться наверх, нарисуйте несколько линий, чтобы показать положение лестницы. Измерьте ширину лестницы, а не ее на плане.

В ванных комнатах и ​​туалете — эскиз, на котором расположены раковины, ванны, душевые и туалеты.

Другие элементы, которые можно включить в ваш эскиз, могут быть: шкафы в спальнях, потолочные светильники Velux, шкафы под лестницей или что-то еще — нарисуйте это, мы можем включить это!

Сделайте свой самый лучший и аккуратный почерк, чтобы вещи можно было легко идентифицировать.

Во-первых, убедитесь, что каждый этаж назван, например Первый этаж, Первый этаж, Подвал и т. Д. Затем в центре каждой комнаты напишите название этой комнаты. Что касается спален, идентифицируйте их по номеру, например Спальня 1, Спальня 2 и так далее. Если ваш план этажа занимает несколько страниц, пронумеруйте их.

Добавьте любые другие примечания, которые, по вашему мнению, помогут нам правильно преобразовать ваш эскиз в законченный план этажа, также должны быть включены.

Хотите показать ориентацию? Сады, выходящие на юг, хороши, поэтому покажите это стрелкой на север. Используйте компас или приложение, чтобы определить ориентацию, нарисуйте стрелку севера где-нибудь в углу, и мы добавим ее на план.

Когда вы будете довольны своим эскизом, отправьте его нам для преобразования эскиза плана этажа. С помощью простого перетаскивания вы можете оставить это у нас, чтобы создать красивый и индивидуальный план этажа всего за 6 фунтов стерлингов.95 + НДС.

Мы даже можем настроить стены, заполнение комнаты и текст на любые цвета, которые вам нравятся, и добавить ваш логотип. Готовая версия плана этажа в формате JPG будет у вас примерно через 3 часа.

Хороший звук? Приходите проверить нас, введите BLOG28 для 3 бесплатных заказов при создании учетной записи 🙂

Алекс является основателем Elements Property, британской компании, стремящейся помогать в сфере недвижимости и позволяющей агентам продавать свою недвижимость лучше, быстрее и с большим «вау-фактором»!

Создайте свой собственный чертеж | Как рисовать планы этажей

Как рисовать планы этажей вручную или с помощью программы для дизайна дома

Этот учебник «Сделай свой собственный чертеж» проведет вас через подробные шаги по рисованию поэтажных планов для вашего нового дома.За этим процессом могут следить те, кто составляет свои чертежи вручную или с помощью программного обеспечения для домашнего дизайна.

В этом уроке мы предполагаем, что вы уже выполнили эскизы дизайна своего дома. Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Варианты черчения

Есть два основных способа сделать свои собственные чертежи.

• Использование программного обеспечения для домашнего дизайна.
• Составим их вручную.

Есть также возможность сделать и то, и другое.

Кто-то может спросить, зачем кому-то делать свои собственные чертежи вручную, когда у нас есть много доступных относительно недорогих программных продуктов для домашнего дизайна.

Вот несколько веских причин:

• Чтобы по-настоящему научиться использовать программы проектирования домов для полного создания поперечных сечений, каркаса и других деталей чертежей, необходимых для утверждения планов здания, требуется много времени.
• Большинство недорогих программ (менее 250 долларов) не генерируют детали, необходимые для создания полных строительных чертежей.

Большинство программ проектирования домов могут создавать чертежи этажей с точными размерами и качеством, необходимым для разрешения на строительство. Но для некоторых программ это все, что вы можете сделать со строительными чертежами. Какие виды остаются, так это поперечные сечения, виды фасадов и любые необходимые планы каркаса. Здесь вам, возможно, придется сделать свои собственные чертежи вручную или использовать более полнофункциональную (и более дорогую программу для домашнего дизайна).

Я не предлагаю полностью отказаться от программ домашнего дизайна. Хороший подход, если вы хотите снизить расходы, — это рисовать с помощью программного обеспечения для дизайна и рисовать вручную.

Программы домашнего дизайна отлично подходят для того, чтобы вы могли рисовать планы этажей в 2D, а затем визуализировать их в 3D. Вы можете легко перемещать стены по мере совершенствования своего дизайна. Программы дизайна позволяют быстро создавать обзоры ваших идей и проектов. Затем вы можете легко изменять чертежи, перетаскивая мебель, бытовую технику и приспособления в чертежи.Часто вы понимаете, что недостаточно места для определенных областей, когда в них установлены светильники, или, возможно, вы тратите пространство в некоторых областях.

Независимо от того, используете ли вы программу для домашнего дизайна или рисуете чертежи вручную, первым делом нужно начинать с чертежей. Используя свои собственные эскизы плана этажа или результаты из модуля «Нарисовать план этажа» нашего руководства по дизайну дома, начните с рисования внешних стен основного этажа вашего дома. (Подробная последовательность действий для рисования планов этажей от руки будет хорошей, если вы также используете программное обеспечение для проектирования.)

В вашем местном магазине товаров для искусства должны быть все инструменты для рисования, которые вам понадобятся, чтобы сделать свои собственные чертежи. Вы также можете заказать большую часть этих расходных материалов через Интернет. Хороший поставщик — Утрехтские принадлежности для черчения.

• Масштаб архитектора
• Т-образный квадрат
• Регулируемый треугольник
• Карандаши механические с грифелями
• Фломастеры
• Ластики
• Стирающие щиты (для точного стирания только определенных частей вашего рисунка)
• Компас
• Шаблон символа
• Длинная металлическая линейка или прямая кромка
• Калька
• Малярная лента
• Универсальный нож
• Большая плоская рабочая поверхность (стол)
• Белая доска для плакатов в качестве основы для вашей рабочей поверхности

  Необязательно, но приятно:

• Параллельная линейка (для рисования параллельных линий — в качестве альтернативы можно также использовать Т-образный квадрат)

Как использовать масштаб архитектора

Чтобы сделать свой собственный проект в масштабе, вы воспользуетесь масштабом архитектора.Весы Architect очень просты в использовании, математика не требуется.

Для планов дома следует использовать масштаб от 1/4 дюйма до фута для чертежей плана этажа. Это записывается как 1/4 «: 1 ‘. Это означает, что каждая четверть дюйма, которую вы рисуете на своей странице, представляет один фут для реального дома, который будет построен. Таким образом, один дюйм на вашем чертеже будет представлять четыре фута построенного дома

Найдите сторону треугольной шкалы, на которой нанесено 1/4 «: 1 ‘. Числа на этой стороне шкалы представляют собой футы для вашего построенного дома.Итак, если вам нужно нарисовать внешнюю стену длиной 36 футов, вы должны:

1. Положите шкалу на бумагу
2. Сделайте небольшую отметку карандашом на бумаге возле нулевой отметки на шкале.
3. Сделайте еще одну маленькую отметку карандашом на бумаге возле отметки 36 на шкале.
4. С помощью металлической линейки нарисуйте прямую линию, соединяющую две отметки.

Эта линия будет иметь размер 9 дюймов на вашем чертеже и будет представлять 36 футов для построенного дома.

По завершении на ваших чертежах должны быть точно указаны все размеры помещения. Но люди, занимающиеся строительством, часто используют архитектурную шкалу (или линейку) во время строительства, чтобы проверить различные размеры на ваших чертежах. Поэтому для этой цели убедитесь, что вы используете точный масштаб для каждой нарисованной линии.

Сама страница с чертежами

Чтобы сделать свой собственный план этажа, используйте лист бумаги размером 24 на 36 дюймов. Положите лист на рабочую поверхность так, чтобы самый длинный край проходил горизонтально.

Нижний правый угол рисунка, который вы сохраните для основной надписи. Здесь вы напишете название вида, который вы рисуете (план этажа, фасад, поперечное сечение), масштаб чертежа, название дома (может быть просто фамилия), имя дизайнера и дату. Дата очень важна, особенно когда вы вносите изменения в свои планы. Каждый на стройплощадке должен знать, какую дату в планах им следует использовать.

Мы столкнулись с этой проблемой при заливке бетонных оснований и опор столбов.К счастью, я наблюдал за заливкой, когда заметил, что подушки для опорных стоек заливаются не в том месте. Я поговорил с командой и обнаружил, что у них есть старый набор чертежей. Мы переместили деревянный каркас для подушек, а затем вручную перелопатили залитый бетон в нужное место.

Рисование наружных стен

Начните с рисования внешних стен вашего проекта. Вам нужно будет примерно отцентрировать вид на плане первого этажа в пространстве на доступном листе, за исключением основной надписи.Поэтому, прежде чем рисовать свою первую стену, используйте масштаб и получите приблизительное представление о том, сколько места на странице потребуется для вашего плана первого этажа.

В этом уроке мы будем двигаться по часовой стрелке, начиная с верхнего левого угла вашего рисунка. Вы можете выбрать, как вы будете ориентировать дом на странице. Довольно стандартно иметь входную дверь в нижней части горизонтального листа, но в зависимости от дизайна или формы вашего дома вы можете изменить это.

Для чертежей плана этажа вы начертите обрамленные стены, внутренние и внешние.То есть вы не будете рисовать окончательные размеры комнат после установки гипсокартона или других готовых поверхностей стен. Другие чертежи детализируют готовые поверхности внешних и внутренних стен по мере необходимости.

Строительные чертежи для планов этажей должны быть правильно рассчитаны для бригады каркаса. Разница в размерах комнаты с установленным гипсокартоном очень мала и будет составлять всего около дюйма для любой данной комнаты (полдюйма гипсокартона с каждой стороны комнаты).Но могут быть части вашего дизайна, где отклонение на дюйм может вызвать проблемы (например, если вы предварительно заказываете нестандартные или стандартные шкафы).

Начните с верхнего левого угла плана этажа. На этом этапе не беспокойтесь о дверях и окнах, мы их нарисуем позже.

1. Используйте карандаш, масштаб вашего архитектора и линейку, чтобы нарисовать, каким будет общий внутренний размер первой стены до тех пор, пока она не встретится с другой стеной (ваши внешние стены могут иметь толщину от нескольких дюймов до пары футов — для тюк соломы домой например).
2. Используйте Т-образный квадрат (или транспортир для стены, не находящейся под прямым углом к ​​предыдущей стене) и масштаб архитектора, чтобы нарисовать следующую стену.
3. Продолжайте таким же образом, по часовой стрелке вокруг вашего рисунка, пока не будет нарисована внутренняя сторона обрамления всех ваших внешних стен.
4. Наконец, нарисуйте внешнюю часть каркаса внешней стены. Если вы строите рамы 2 на 6, ваши внешние стены в раме будут толщиной 5 1/2 дюймов (2 на 4 и 2 на 6 пропущены через строгальный станок, который снимает полдюйма как их ширины, так и толщины).

Нарисовать внутренние стены

Для внутренних стен:

1. Нарисуйте обе стороны каждой внутренней стены. Если вы будете использовать 2 на 4 для обрамления ваших внутренних стен, фактическая толщина каждой обрамленной стены будет 3 1/2 дюйма (как объяснено выше в конце раздела чертежа внешних стен). Сначала просто нарисуйте каждую стену, двери и проемы мы определим позже.
2. Нарисуйте стены вокруг всех участков лестничной клетки. Это помогает визуализировать зону лестничной клетки как комнату.Если вокруг лестничной клетки не будет физической стены, просто нарисуйте слабую пунктирную линию.
3. Нарисуйте лестницы и любые промежуточные лестничные площадки внутри этих стен.
4. Нарисуйте стрелку с надписью «вверх» в направлении лестницы вверх.

Раздвижные двери и окна

Следующим шагом в создании собственного чертежа является нанесение дверей и окон на план этажа. Для каждого дверного, оконного или стенного проема на плане этажа:

• Используйте масштаб, чтобы определить его положение.
• Нарисуйте соответствующий символ двери или окна из глоссария символов чертежей, чтобы правильно его идентифицировать.

Этикеточные комнаты

В центре каждой комнаты четко обозначьте название комнаты. Включите туалеты и открытые пространства, такие как входы.

Найдите бытовые приборы, сантехнику и приспособления

Используя масштаб, шаблон символов и линейку, нарисуйте правильные символы для:

• Вся бытовая техника
• Встроенная мебель, такая как кухонные и ванные шкафы и прилавки
• Сантехнические изделия, такие как раковины, туалеты и ванны
• Камины
• Такое оборудование, как печи, кондиционеры и резервуары для воды.

Нарисовать электрические символы

Все электрические символы теперь должны быть добавлены к вашим планам.

Для элементов, устанавливаемых на потолке, нарисуйте следующие приспособления на полу сразу под местом, где они будут установлены.

• Потолочные светильники, например светильники для горшков или дорожек.
• Дымовая сигнализация

Этикетка поверхности пола

Детализируйте планы, указав для каждой комнаты, как будут отделаны полы и какой необходимый черный пол.Например, ваши планы могут быть такими:

• Деревянный пол 3/4 дюйма
• Плитка 1/4 «над фанерным черным полом 1/2»
• Ковер поверх фанерного основания 5/8 »

Измерьте свои планы

Следующим шагом на чертежах плана этажа является нанесение точных размерных линий. Вам нужно будет нарисовать размерные линии для:

• Каждая комната
• Туалеты
• Глубина корпуса
• Расстояние от стены до задней части унитаза (известное как грубое по размеру)
• Размеры ванн
• Расстояния от стен до краев любых приборов или приспособлений.

Обратите внимание, что не все требуемые размерные линии показаны на плане ниже — это сделано для удобства просмотра. Вдоль каждой наружной стены должна пройти еще одна размерная линия, чтобы определить местонахождение всех оконных и дверных проемов.

Добавить мебель

Мебель не должна включаться в ваши строительные чертежи, но для целей вашего собственного проектирования рекомендуется использовать в процессе проектирования масштабные вырезы для мебели, чтобы обеспечить достаточное пространство для всех комнат и проходов.См. Наш учебный модуль «Рисование плана этажа» для получения дополнительной информации и обозначений чертежей мебели.

Создание расписания окон и дверей

Последний шаг к созданию собственного чертежа — создание расписания окон и дверей.

На вашем плане этажа:

1. Обозначьте каждую дверь и окно цифрой или буквой.
2. В пустой области справа от плана этажа создайте список из трех столбцов.
3. Поместите все надписи для ваших дверей и окон в первую колонку.
4. Перечислить типы окон и дверей во втором столбце (створчатые, навесные, фиксированные, одинарные и т. Д.)
5. Укажите точный размер окна в третьем столбце.

Далее Создайте свой собственный модуль чертежа

Перейдите к следующим учебным модулям по построению дома: Как рисовать фасады и рисовать поперечные сечения домов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Как вручную создать базовый план этажа: 11 шагов

Введение: Как вручную составить базовый план этажа

Эти инструкции помогут вам в создании вашего собственного плана этажа. Умение создавать поэтажные планы — важная часть того, что значит быть инженером-строителем или архитектором. Внимательно следуйте этим инструкциям, чтобы извлечь максимальную пользу из того, что они предлагают. Дизайн простого плана этажа требует небольших технических навыков. Требуется использование архитектурных или инженерных масштабов, но кроме этого все, что вам нужно, — это воображение.В эти инструкции включен краткий видеоурок по использованию инженерной шкалы. В зависимости от сложности дизайна это может занять от 2 до 5 часов.

Список расходных материалов:
Карандаш
Ластик
Инженерная бумага
Инженерная шкала

Добавить TipAsk QuestionDownload

Шаг 1: Учебник по инженерным весам

Вот краткое руководство по использованию инженерной шкалы.

Добавить TipAsk QuestionDownload

Шаг 2: 1.Набросок внешних стен

Чтобы начать рисовать вручную базовый план этажа, начните с легкой выкладки внешних стен, придав им форму и размеры, необходимые для дома. Для простоты в примере, показанном здесь, будет использоваться базовая прямоугольная форма. Также важно выбрать подходящий масштаб для рисунка. Масштаб этого конкретного плана этажа составляет 1 дюйм: 20 футов.

Добавить TipAsk QuestionDownload

Шаг 3. Нарисуйте контрольные линии

После того, как внешние стены будут подняты, полезно добавить контрольные линии на чертеж для целей масштабирования.Обычно эти линии проходят через середины вертикальных и горизонтальных стен дома. Это демонстрируется на примере.

Добавить TipAsk QuestionDownload

Шаг 4: Внутренние стены

Теперь пора разложить внутренние стены предлагаемого дома световыми линиями. Важно заранее определить толщину этих стен. Шесть дюймов — это типичная толщина дома, чтобы оставить место для водопровода и электрических трубок. Именно на этом этапе нужно определить количество комнат и туалетов.

Добавить TipAsk QuestionDownload

Шаг 5: Найдите двери

Следующий шаг — определить расположение дверей для входа в дом, комнат внутри дома и всех туалетов с помощью световых линий. Стандартные размеры двери составляют 2 фута 8 дюймов, как показано в примере. При размещении на стене размер будет отсчитываться от центра двери, поэтому обязательно измерьте соответственно.

Добавить TipAsk QuestionDownload

Шаг 6: Добавить Windows

Windows — следующее дополнение к существующему плану этажа.Как и дверные проемы, окна будут измеряться от их центра. Также важно помнить о реалистичном расстоянии и размере окон. Для простоты все окна в этом примере имеют ширину 3 фута, но не стесняйтесь делать их любого размера.

Добавить TipAsk QuestionDownload

Шаг 7: Размещение шкафов, кухонной техники и сантехники

Теперь пора добавить на план шкафы, кухонные приборы и сантехнику. Нижние кухонные шкафы обычно имеют глубину 2 фута, а верхние шкафы — 1 фут.Нижние шкафы обведены сплошной линией, а верхние — пунктирной. Холодильник и плита глубже каюты и тоже нарисованы сплошными линиями, но они будут обозначены позже. Сантехника оформляется аналогично, как показано на примере.

Добавить TipAsk QuestionDownload

Шаг 8: Измерьте план

Наконец, пришло время добавить размеры на план этажа. Обязательно тщательно обозначьте размеры на всем плане. Все стены, двери, окна, шкафы и бытовая техника должны иметь такие размеры, чтобы гарантировать, что их правильное местоположение известно.Обратитесь к примеру, чтобы увидеть базовую демонстрацию того, как должны выглядеть размеры.

Добавить TipAsk QuestionDownload

Шаг 9: Пометьте комнаты

После того, как размеры закончены, пора пометить комнаты и добавить любые конкретные примечания, которые будут сочтены подходящими. Спальни должны быть обозначены номерами, при этом главная спальня должна быть номером один.

Добавить TipAsk QuestionDownload

Шаг 10: Очистить

Следующим шагом в завершении плана этажа является его очистка и улучшение внешнего вида.Убедитесь, что все ошибки полностью стерты, выглядят красиво и аккуратно вырезаны. Когда вы абсолютно уверены, что все правильно на своих местах, пора затемнить все вспомогательные линии. Это следует делать прямой кромкой, а НЕ свободной рукой.

Добавьте TipAsk QuestionDownload

Шаг 11: Добавьте основную надпись

Последняя вещь, необходимая на плане этажа, — это основная надпись. Основная надпись должна находиться в правом нижнем углу плана этажа. Он должен включать название вашего дома, ваше имя и размер шкалы, которую вы использовали для его рисования, для использования в будущем.

Наконец-то завершен план этажа! Теперь можно изучить дальнейшие аспекты проектирования дома и его воплощения в жизнь. План этажа должен быть полностью рассчитан, чтобы другие зрители могли легко понять ваши идеи.

Добавить вопрос Задать вопросЗагрузить

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Рекомендации

Блог RoomSketcher | 5 советов, как нарисовать чертеж от руки

Как быстро и эффективно нарисовать чертеж от руки? Здесь, в RoomSketcher, мы все время получаем этот вопрос.К счастью, мы работаем с тысячами профессионалов, которые ежедневно создают рисованные чертежи по всему миру. Мы попросили их поделиться лучшими советами о том, как создать точный чертеж, используя только ручку, бумагу и лазерный измеритель. Мы поделимся с вами этими советами через мгновение, но сначала давайте кратко рассмотрим разницу между планом этажа и чертежом.

и чертеж — Определение

и Чертеж иногда могут использоваться как взаимозаменяемые, но не позволяйте этому вводить вас в заблуждение — различия весьма значительны.Первоначально проект относился к технике копирования, характеризуемой белыми линиями на синей бумаге. Это не обязательно должен быть план этажа как таковой, это может быть чертеж здания, строительный чертеж или даже план этажа. В настоящее время под чертежом чаще всего понимается чертеж архитектурного плана этажа с большим количеством измерений и деталей. Здесь, в RoomSketcher, мы считаем, что чертеж — это что угодно, от плана этажа архитектора до нарисованного от руки эскиза плана этажа. По сути, план этажа, который вы, скорее всего, не будете использовать для продаж или маркетинга (потому что он слишком подробный или просто набросок).

План этажа, с другой стороны, представляет собой тип чертежа, который показывает вам расположение дома или собственности сверху. Это гораздо более изысканный вариант, чем план, и он используется в целях продаж, маркетинга и коммуникации. Примеры включают в себя выставление недвижимости на продажу, передачу дизайна клиенту по дизайну интерьера (или вашему супругу!), Работу с подрядчиками и многое другое.

Чтобы создать план этажа, вам сначала понадобится чертеж. Иногда вы можете получить его у архитектора, строителя дома или на предыдущих продажах дома.Однако зачастую заранее существующего чертежа не существует, и вам нужно нарисовать его самостоятельно, от руки.

Как нарисовать чертеж от руки

Прежде чем начать, убедитесь, что у вас есть ручка и бумага, а также простой лазерный измеритель. Если у вас нет лазерного измерителя, вы все равно можете создать свой план, но он будет не таким точным. Если вы не используете лазерный измеритель, используйте стандартную рулетку или, в крайнем случае, попробуйте «выйти» на расстояние ногами, где длинный шаг соответствует 1 метру или примерно 3 футам.Располагая инструментами, следуйте пятиэтапному процессу RoomSketcher, чтобы нарисовать свой план вручную.

1. Начните с обхода собственности

Обход — отличный способ познакомиться с недвижимостью до того, как вы начнете рисовать. Многие профессионалы уже делают это в рамках своей работы. Например, если вы фотограф, занимающийся недвижимостью, возможно, вы уже ходили по территории, когда снимали фотографии. Идея обхода состоит в том, чтобы дать вам общую визуализацию формы собственности.Вы хотите изобразить форму собственности на бумаге, чтобы не удивиться на полпути к рисунку.

Подсказок на этом этапе:

• Если это дом, обойдите его вокруг и запомните его форму.
• Если это квартира, быстро пройдитесь по разным комнатам, чтобы попытаться получить общее представление о форме квартиры.
• Постарайтесь мысленно представить себе, чтобы общая форма отражалась в вашем чертеже.

2.Переходите по комнате за комнатой: сначала нарисуйте стены

Начните с самой большой комнаты в собственности. Войдите в комнату и обратите внимание на форму — это идеальный прямоугольник или есть какие-то углы или укромные уголки, которые вам нужно рассмотреть? Нарисуйте на бумаге комнату правильной формы. Обязательно начните рисовать эту комнату, чтобы у вас было место, чтобы нарисовать остальную часть этого пола на бумаге. Вот почему обходной путь, о котором мы говорили ранее, так полезен, поскольку у вас будет общее представление о том, как будет выглядеть план этажа.Постарайтесь сделать самую длинную стену, самую длинную линию на бумаге. Это делается для того, чтобы вы получили более или менее пропорциональный план.

Как только форма вашей комнаты будет изображена на бумаге, возьмите лазерный измеритель и измерьте стены. Отметьте длину ваших стен, используя предпочитаемые вами единицы измерения: метр или футы. Четко обозначьте длину стен на своем эскизе, не забывая оставлять немного места между измерением и стеной, чтобы вы могли добавить окна и т. Д. На следующем этапе.

Подсказок на этом этапе:

• Войдите в комнату
• Определить форму
• Нарисуйте фигуру, например.квадрат
• Измерьте и запишите длину стены

Совет от Top RoomSketcher!

Используйте миллиметровку / квадратную бумагу при создании своего чертежа. Это упрощает построение прямых линий и делает ваш рисунок пропорциональным (например, 2 квадрата = 1 м)

3. Далее: добавление дверей, окон и лестниц

Записав форму и длину стен, пора добавить ключевые структурные элементы, такие как окна, двери и лестницы. Используйте символы чертежей, чтобы другим было легче читать ваш план.Постарайтесь указать, где предметы расположены пропорционально друг другу, а где они размещены на стенах. Чтобы получить точные расстояния, используйте лазерный измеритель и запишите расстояние от окна до двери или, например, угла комнаты.

Подсказок на этом этапе:

• Осмотрите комнату на предмет ключевых элементов конструкции (двери, окна, лестницы)
• Марка дверей — включая угол открывания
• Марка окна
• Добавить лестницу — указать направление (вверх или вниз)

4.Добавить фиксированные установки

Последний шаг при рисовании комнаты — добавление фиксированных инсталляций. Обычно вы найдете их в таких комнатах, как ванная, кухня или прачечная. Включите все фиксированные объекты, которые вы хотите нарисовать на готовом плане этажа. Опять же, мы рекомендуем использовать символы чертежей, чтобы четко показать, какие элементы вы рисуете.

Подсказок на этом этапе:

• Есть ли в этой комнате стационарное оборудование?
• Кухня — не забудьте включить раковину, холодильник, духовку, варочную панель
• Ванная комната — с туалетом, умывальником, душем и / или ванной
• Прачечная — включая стиральную машину, сушилку, раковину и т. Д.
• Гардеробы и / или вешалки в гардеробных

5.Перейти в следующую комнату

После того, как вы закончите с первой комнатой, вы готовы перейти в следующую комнату. Подумайте, как следующая комната соседствует с только что нарисованной комнатой. Добавьте дверь или проем между двумя комнатами, и тогда вы готовы повторить процесс для следующей комнаты. Начните с определения формы комнаты, нарисуйте стены, запишите размеры и добавьте ключевые структурные элементы, за которыми следуют фиксированные установки.

Подсказок на этом этапе:

• Форма помещения
• Добавить размеры стены
• Добавьте ключевые структурные элементы, такие как двери, окна и лестницы
• Добавьте в свои стационарные установки
• Перейти в следующую комнату

Контрольный список для нарисованного от руки чертежа

Теперь важно убедиться, что у вас есть вся важная информация о вашем чертеже.Внимательно осмотрите его, чтобы убедиться, что указаны ваши ключевые детали. Добавьте дополнительные детали для ясности, например названия комнат. Для некоторых услуг по перерисовке исправления и модификации могут быть довольно дорогостоящими, особенно если они запрашиваются после того, как законченный план этажа будет завершен. В других сервисах есть программное обеспечение для онлайн-редактирования, где вы можете самостоятельно обновить готовый план этажа после того, как он был создан.

Контрольный список:

• Чертеж содержит как минимум 1 измерение
• Четко обозначенные названия комнат
• Ключевые структурные элементы и стационарные сооружения обозначены чертежными символами
• Чертеж идеально пропорционален
• Используйте одну страницу для каждого уровня или этажа собственности

Символы чертежей

Используйте стандартные символы при рисовании чертежа, чтобы иллюстратор, создающий законченный план этажа, знал, какие элементы вы ищете.Существуют стандартные ключевые символы для структурных элементов, таких как двери, окна и лестницы, в дополнение к фиксированным установкам, таким как раковина, холодильник или плита. Кроме того, если вам нужен полностью меблированный план этажа, вы также можете добавить символы для кроватей, обеденных столов, диванов и т. Д. В качестве альтернативы некоторые службы предложат обставить план вашего этажа, даже если вы не добавили ни одного из этих символов мебели. Все зависит от того, какой образ вы собираетесь.

От рисованного чертежа до трехмерного плана этажа

Пришло время преобразовать этот нарисованный от руки план в профессиональный двухмерный план этажа и высококачественный трехмерный план этажа.Вы найдете множество различных услуг по планированию этажей, которые превратят ваш эскиз в готовый для маркетинга, отполированный план этажа. Мы рекомендуем выбрать поставщика, который упростит самостоятельное внесение изменений после того, как вы получите готовый план этажа, поскольку вполне вероятно, что вы забыли некоторые детали на своем нарисованном от руки эскизе.

Начни сегодня

После того, как нарисованный от руки чертеж будет готов, у вас есть 2 варианта, как превратить нарисованный от руки эскиз в профессиональный план этажа.Вы можете использовать такое программное обеспечение, как приложение RoomSketcher, а затем загрузить чертеж, чтобы вы могли его отслеживать. Или вы можете отправить проект в службу планирования этажа RoomSketcher, и опытные иллюстраторы создадут для вас готовый план этажа. В любом случае, как только готовый план этажа будет готов, вы можете открыть план этажа в цифровом формате, внести любые необходимые изменения, а затем экспортировать обновленный план этажа, готовый к использованию.

Трина Бреттевилль — исполнительный вице-президент по продажам и маркетингу в RoomSketcher.Она работает со специалистами по планированию помещений по всему миру, чтобы помочь им максимально эффективно использовать программное обеспечение.

Рекомендуемые посты

(Как рисовать свои собственные планы

Как нарисовать план этажа в масштабе

В этом посте «Как нарисовать план этажа» я покажу вам, что это проще, чем вы думаете.Если вы можете использовать рулетку и провести несколько прямых линий с помощью линейки, вы сможете это сделать!

Этот пост может содержать партнерские ссылки. Если вы решите приобрести рекомендованный продукт, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас. Это помогает мне доставлять вам этот отличный контент каждую неделю. Будьте уверены, я не буду рекомендовать какой-либо продукт, которым не стал бы пользоваться сам.

Почему важно рисовать план этажа в масштабе?

Построение плана этажа в масштабе важно по нескольким причинам.Во-первых, это сэкономит вам много времени и энергии. Представьте, что вы хотите переставить мебель в своей комнате. Обычно вы перемещаете мебель по кругу, пока не выясните, что подходит, а что хорошо выглядит. Затем, после нескольких часов изнурительной тяжелой работы, вы можете даже не быть довольны результатами.

Во-вторых, это может сэкономить сотни или даже тысячи долларов. Представьте себе, что вы покупаете новую секцию только для того, чтобы ее доставили через несколько недель и она не поместилась в комнате.ФУ! Не делай этого. Сначала нарисуйте план этажа, чтобы не совершить эту ошибку!

Составив план в масштабе, вы можете выполнять тяжелую работу на листе бумаги. Буквально вы можете перемещать мебель по плану, пока она не станет такой, какой вы хотите. Вы даже пальцем не пошевелите. Это сэкономит вам часы проб и ошибок и, возможно, сожжет много калорий.

Дополнительные советы по декорированию смотрите в моем посте Как украсить как профессионал

Примечание:

В качестве примера в этом посте я использую свою гостиную размером 16 x 20 футов.Тем не менее, я проведу вас шаг за шагом, чтобы создать план комнаты в вашем доме.

Вот изображение моей реальной комнаты, на котором я основал этот масштабный рисунок. Используйте его, чтобы ссылаться на примеры на чертежах плана этажа.

Рисование основной формы комнаты

Нарисуйте на листе бумаги основную форму вашей комнаты. Нет линейки. Просто нарисуйте карандашом четыре стены вашей комнаты и покажите приближение дверей и окон.

Это просто для справки.Вы сделаете масштабированный рисунок на другом листе бумаги позже.

Как измерить вашу комнату

Самый простой способ записать свои измерения — с помощью рулетки измерить стену от одного конца до другого. Запишите размеры на своем рисунке в футах и ​​дюймах.

Начните с начала стены и измерьте расстояние оттуда до начала двери, окна или другой постоянной конструкции. Отметьте это измерение на своем плане. См. Изображение ниже.

Измерьте следующий объект на стене, отметьте его на плане и продолжайте измерять и отмечать все по всей стене.

Используйте параллельные линии с небольшими перпендикулярными отметками, чтобы показать, что представляет собой измерение. Сделайте это для всех ваших стен.

Затем мы возьмем этот рисунок и измерения и масштабируем их с помощью миллиметровой бумаги.

Как нарисовать план этажа на миллиметровой бумаге

Самый простой способ сделать масштабный план комнаты — использовать миллиметровую бумагу.Чтобы использовать этот метод, вы в основном считаете квадраты футами. Например, если ваша стена составляет 12 футов 6 дюймов (двенадцать футов шесть дюймов), ваша линия будет иметь длину 12 1/2 квадратов.

Ваши окна превратятся из 3 футов в 3 квадрата. Размер камина может составлять от 5 футов до 5 квадратов и так далее.

Одна вещь, о которой следует помнить при создании масштабного рисунка с миллиметровой бумагой; Если ваша комната маленькая, масштабированный рисунок тоже будет маленьким. Вы можете решить эту проблему двумя способами.

Используйте 2 квадрата на фут вместо одного.Это удвоит размер вашего плана.

Вверху: вы можете видеть, что попытаться переместить виртуальную мебель на этом листе бумаги будет сложно, потому что размер комнаты очень мал.

Чтобы исправить это, нарисуйте комнату 12 x 12, используя два квадрата на фут . Теперь вы можете видеть, что план комнаты занимает большую часть бумаги размером 8 1/2 x 11 дюймов. Это будет намного проще в использовании.

Помните, если вы удвоите план комнаты, вам также придется удвоить все элементы, входящие в комнату.Двери, окна, мебель, все.

Поднимите крышу за 15 шагов в перспективе Чертеж

15 шагов для подъема крыши с перспективным чертежом

Представьте себе небольшой коттедж на холме. В нем есть пара окон, пропускающих свет, дымовая труба, из которой вырывается клуб дыма, привлекательная дверь, выкрашенная в яркий цвет, и симпатичная нависающая крыша. А теперь представьте, что вам нужно нарисовать все эти детали в правильной перспективе.Это означает углы, геометрию, масштаб, больше углов, уравнения (?), Т-квадрат … Я начинаю паниковать. Вы начинаете паниковать? Давайте не будем, потому что Фил Мецгер здесь, чтобы научить нас основам рисования в перспективе без разочарования и паники из его книги Перспектива без боли !

Позвольте Филу показать вам основы рисования в двухточечной перспективе, построив простой дом, о котором мы только мечтали. Мы смотрим на него откуда-то с холма; то есть наш уровень глаз находится ниже дома.Конструкция повернута так, что она видна в двухточечной перспективе — мы можем видеть две ее стороны. В этом доме все симметрично, за исключением дымохода, расположенного на одном конце, а не в центре.

За 15 шагов вы нарисуете этот дом и можете начать добавлять все детали, которые сделают его вашим собственным. Он начинается с хорошего перспективного рисунка, которому научит вас Фил, а затем вы берете его оттуда. Наслаждаться!

Не забудьте взять свою копию Perspective Without Pain , одного из наших лучших ресурсов по искусству и того, который вы будете держать под рукой в ​​студии, чтобы предотвратить обиду, невежество и кипящий гнев (все эмоции I чувствовал себя до того, как узнал учение Фила!) касательно перспективного рисования — гарантировано!

Кортни

Изучите основы рисования с двухточечной перспективой: уровень глаз, точки схода и центры перспективы.

Двухточечная перспектива — это тип линейной перспективы, в которой один набор удаляющихся линий встречается в одной точке схода, а другой набор встречается во второй точке схода, причем оба на уровне глаз.

Открою вам секрет: вам никогда не придется беспокоиться о точках схода, если вы с самого начала получаете правильные углы.Если линия отступает к горизонту и вы рисуете ее точно, она автоматически пересекает горизонт прямо в точке схода. Итак, хотя мы обычно обсуждаем точки схода как удобный способ визуализировать происходящее в линейной перспективе, на самом деле нам нужны именно эти уклоны или углы. Художественные магазины предлагают ряд устройств, которые помогут получить правильный угол, но вы также можете использовать два простых метода измерения, которые ничего не стоят.

• Карандаш: Держите карандаш (или любую линейку) на расстоянии вытянутой руки, зафиксируйте локоть и держите карандаш параллельно плоскости изображения.Поверните запястье, чтобы совместить карандаш с краем объекта, который вы хотите нарисовать. Держа карандаш под тем же углом, переместите его на поверхность для рисования и другим карандашом скопируйте угол на бумагу.

• Перспективные челюсти: Это мой любимый способ получения правильных углов. Для этого требуется набор «губок»: две полоски картона, плотно закрепленные на одном конце, так что вы можете раздвигать полоски под любым углом. Держите челюсти на расстоянии вытянутой руки, зафиксируйте локти и совместите одну челюсть с любым краем объекта.Затем поверните другую челюсть, чтобы совместить ее с другим краем; теперь у вас есть угол между двумя краями. Опустите губки на бумагу и скопируйте угол. Это практически надежно!

Сначала нарисуйте горизонтальную линию, обозначающую уровень глаз. Затем установите ближайший вертикальный край дома (A). Вы можете начать дом где угодно, но ближайший вертикальный край — удобное место для начала.Поскольку дом находится на холме, пусть нижняя часть вертикального края заканчивается немного выше уровня глаз.

С помощью линейки пробуйте различные уклоны для верхнего края коробки (дом без фронтонов), пока не убедитесь, что уклон выглядит правильным. В этом упражнении не беспокойтесь, что выбранный вами уклон может быть не совсем реалистичным; если бы вы рисовали из реального дома, вы бы измерили реальный уклон на глаз или с помощью набора перспективных челюстей.

Теперь нарисуйте наклонную линию, представляющую уклон на другой стороне коробки (опять же, дом без фронтонов). Отметьте точку схода там, где каждая из наклонных линий пересекает линию на уровне глаз. Мы назовем их VPL (точка схода слева) и VPR (точка схода справа). Эти две точки схода будут направлять весь остальной рисунок.

Соедините нижний конец вертикального края A с каждой из точек схода. Стены дома лежат между парами наклонных строительных линий.

Решите, какой ширины должна быть каждая сторона дома; затем нарисуйте вертикальные линии, представляющие внешние углы. Если бы вы рисовали с реального предмета, вы бы измерили визуально две стороны с помощью метода большого пальца и карандаша и сравнили ширину сторон друг с другом и с каким-либо другим размером, например высотой (A). .

Теперь у нас есть две стены (я их раскрасила для наглядности). Затем вы добавите фронтон. Для этого сначала найдите перспективный центр прямоугольной стены, к которой будет добавлен фронтон. Для этого найдите место пересечения диагоналей стены.

Измерить предметом визирования и решить, какой высоты должен быть кончик фронтона.Фронтон кажется чуть больше половины высоты стены. Отметьте соответствующую высоту вдоль вертикальной средней линии и соедините эту точку с двумя углами стены, чтобы сформировать фронтон в перспективе.

Добавьте дверь в перспективном центре передней стены. Начните с того, что отметьте, какой высоты вы хотите, чтобы дверь была (на этих иллюстрациях я сделал дверь и окна большими, чтобы изображение было более четким).Дверь должна быть «центрирована» по средней линии стены, но не забывайте, что сама дверь находится в перспективе. Так же, как слева от центральной линии стены немного меньше, чем справа, так и слева двери немного меньше, чем справа. Есть сложные конструкции, чтобы сделать это точно, но ради здравого смысла просто взгляните на свой рисунок и убедитесь, что справа от центральной линии виднеется немного больше дверей, чем слева.

Верх окон в боковой части этого дома находится на той же высоте, что и дверь, поэтому проведите линию от линии высоты двери в углу здания до VPR. Проведите линию днища окон до ВПР. Окна помещаются между этими двумя линиями. Из-за нашей перспективы левое окно кажется немного шире правого, а пространство W кажется шире, чем пространство X. Нарисуйте маленькое окно над дверью так же, как вы нарисовали дверь.

Пока у дома только фундамент под крышу; ему нужна крышка на крышу. Крышка нависает над домом спереди, сзади и с обеих сторон. Такие детали важны; без них рисунок домика может выглядеть как игрушечный.

Во-первых, удлините переднюю и заднюю кромки крыши. Затем нарисуйте линию, представляющую выступ сбоку от дома. Нарисуйте линии свесов спереди и сзади дома. Для наших целей все эти линии могут быть проведены параллельно соответствующим соседним основным краям крыши.Задний свес должен быть немного короче переднего, так как он находится вдалеке.

Чтобы получить другую сторону переднего свеса, проведите линию H через кончик крышки крыши параллельно краю фронтона. Вопрос в том, как далеко простирается этот выступ? Взгляните на вставку. Представьте себе линию, соединяющую A и B на вставке, а затем нарисуйте эту линию (в перспективе) на своем чертеже, снова соединяя точки A и B.Теперь вы знаете, насколько далеко простирается свес.

Все, что осталось, это закончить свес, проведя (короткую) линию от точки А в сторону VPR. Эта маленькая линия часто проводится неправильно; многие люди направляют его не в ту точку схода, когда только начинают рисовать перспективу.

Нарисуйте вспомогательную линию по высоте дымохода и направьте ее в сторону VPR.Нарисуйте еще одну линию для основания дымохода и направьте ее также в сторону VPR. Нарисуйте две вертикали, чтобы определить толщину дымохода. На этом сторона дымохода, обращенная к нам, завершена. Обратите внимание, что верхние края дымохода — это самые высокие края над уровнем глаз, поэтому они имеют самый крутой уклон из всех отступающих горизонтальных линий.

Проведите вспомогательную линию A по направлению к VPL — это верхний край передней грани дымохода.Проведите линию B параллельно краю крыши — это место, где дымоход пересекает крышу. Там, где B пересекает линию хребта, нарисуйте вертикальную (пунктирную) линию C. На данный момент у вас есть часть дымохода на ближней стороне крыши.

Завершите дымоход, нарисовав его дальний вертикальный край. Как и все в перспективе, дальняя часть дымохода должна быть немного уже, чем ближайшая часть (как мы видели в двери и окнах).Добавьте несколько краев, чтобы придать окнам, двери и крыше немного толщины.

Фил Мецгер рисует и продает свои работы более 34 лет. Его работы находятся в тысячах частных и государственных коллекций и были отмечены наградами на национальных и региональных выставках. Он преподает акварель и перспективный рисунок и написал много популярных книг.

Эта статья является выдержкой из его книги T Искусство перспективы: полное руководство для художников в любой среде © 2007 Фил Мецгер, используется с разрешения North Light Books, отпечатка F + W Media Inc.
