Как спроектировать дом самому на компьютере

HouseCreator — семейство программ для проектирования домов и некрупных зданий различного назначения. Существует 3 версии приложения, в каждой из них моделирование зданий осуществляется с применением разных строительных материалов (брус/бревно, каркас и СИП-панели). Также различается стоимость программ.

Все версии HouseCreator имеют примерно одинаковый функционал и технические требования к компьютеру (32/64 бит Windows XP, Vista, 7, 8, 8.1 и 10). Русский язык поддерживается.

Онлайн сервисы

Онлайн программы помогут установить стены виртуального дома и покрасить их в нужный цвет, разместить дополнительные постройки, украсить двор и заполнить дом мебелью. Их главные преимущества:

• Возможность самостоятельно спланировать свой дом до мельчайших подробностей;
• Сравнительно небольшие временные затраты;
• Своевременная коррекция любых недостатков в планировке;
• Бесплатность, в большинстве случаев;
• Возможность с помощью 3D опций увидеть нарисованный дом так, будто он уже построен.

Planner 5D

Planner 5D — одна из популярных онлайн программ для планирования домов и квартир. Для начала работы в ней не обязательна даже регистрация.
Вы можете выбрать уже готовый шаблон и работать с ним, или начать свой проект с нуля.
Программа позволяет создать любое количество комнат разных форм, несколько этажей в доме, имеет большое разнообразие мебели, садовых растений, макеты людей и животных, всего, что только может пожелать душа. Но не все объекты доступны в бесплатном режиме. Месячный абонемент на доступ ко всем макетам стоит 5$, а навсегда доступ к полному каталогу вы получите за 20$.

Как создать дом в Planner 5D:

1. В разделе «Rooms» нужно выбрать количество комнат, их форму и метраж. Также можно менять цвет и структуру всех объектов.
2. С помощью раздела «Construction» можно установить окна, двери и лестницы.
3. Раздел «Interior» помогает установить всю необходимую мебель, технику и предметы интерьера.
4. Дополнительные пристройки во дворе содержит раздел «Exterior».
5. Можно посмотреть на уже готовый проект в режиме 3D.
6. С помощью опции «Сохранить» можно сберечь макет на своем компьютере.

Программа хороша тем, что для создания дома понадобится минимальное количество времени, минусом же ее является недостаточная профессиональность и реалистичность.

HouseCreator Online

HouseCreator — программа, которая позволяет не только смоделировать дом, но и рассчитать его примерную стоимость. На сайте есть видеооурок, где показано как пользоваться приложением, но пользовательский интерфейс итак понятен и прост.

Как создать дом в HouseCreator Online:

Выбрать тип и ширину фундамента, параметры стен, количество этажей и начать проектирование. Это все можно сделать в сплывающих окнах при входе в программу.

1. В меню «Стена» выбрать размер и расположение комнат.
2. Меню «Проем» поможет установить двери и окна, выбрать их форму и размер.
3. В меню «Крыша» выбрать вид и форму крыши.
4. Можно подать заявку на расчет стоимости проекта.
5. Посмотреть на готовый дом в 3D режиме.
6. Для того чтобы сохранить макет дома нужно зарегистрироваться в системе.

Плюсом этого приложения является возможность рассчитать стоимость постройки, выбрать толщину стен, высоту этажа, материалы, из которых будет построен дом.

Большой минус: в программе не предусмотрена опция декорирования, невозможно обставить будущий дом по своему вкусу.

Обзор популярного софта на русском языке

Конструкторы, распространяемые бесплатно или условно бесплатно (с ограничением функционала или времени использования), разнообразны по своим возможностям. Вы можете дополнительно найти уроки, помогающие освоить незнакомый интерфейс; многие из них существуют в удобном видео формате на youtube.

Дизайн Интерьера 3D

Один из лучших пакетов, подходящих для начинающих пользователей. Его сфера – разработка обстановки для дома или квартиры. Редактор с бесплатной версией (на ограниченный период) обладает следующими достоинствами:

• Интуитивный интерфейс поддерживает моделирование домов 3d на русском языке.

• Результат можно получить в виде трехмерной модели или преобразовать ее в 2D план, если необходимо расставить мебель. Прорисовка точная, с соблюдением реальных размеров.
• Существует набор шаблонов (готовых планировок), с которых удобно начинать работу. Имеются каталоги дверей и окон, отделочных материалов, галереи мебели, размер и цвет которой можно менять.
• После того, как 3 д проект дома будет готов, вы можете загрузить цены материалов и рассчитать бюджет проекта.

Какие еще есть программы для самостоятельного проектирования онлайн?

• Planoplan — с помощью этого приложения вы сможете перемещаться по спроектированному дому в 3D режиме, расставлять розетки, освещение, выбирать в какую сторону будет открываться дверь. Максимальная детализация. При том, что Планоплан не требует никаких специальных знаний и навыков он оснащен более чем 500 предметами интерьера, которые можно перекрашивать, менять масштаб, ширину, оттенок…
• Homestyler — позволяет экспериментировать с реальными брендами, продукцию которых возможно приобрести, а также поделиться своим проектом с друзьями в соцсетях.

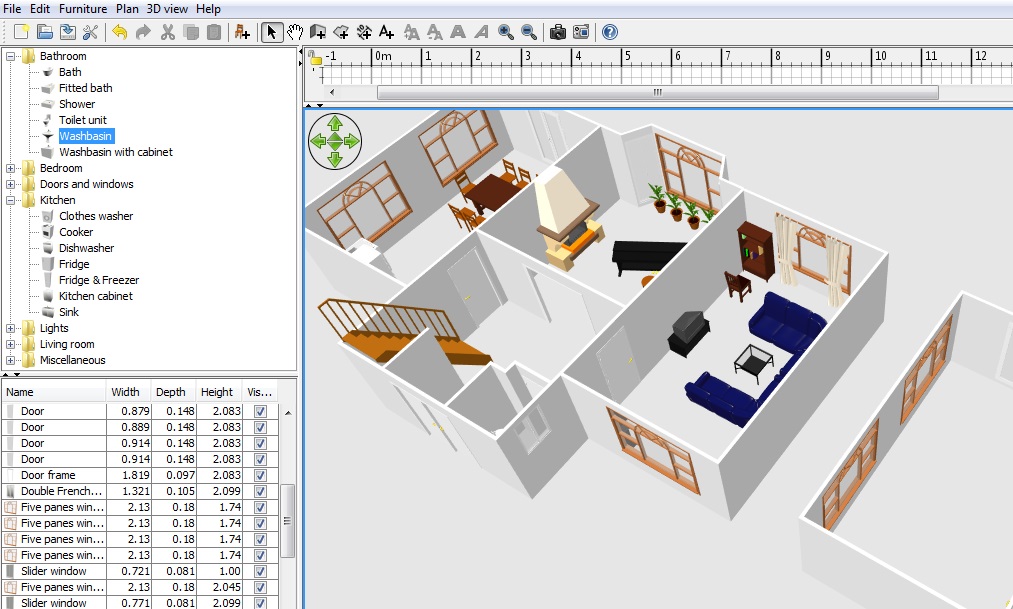

• SweetHome — существует как в онлайн виде, так и в виде программы, которую можно скачать. Для онлайн использования нужна регистрация.

HouseCreator

Платная программа

В плане проектирования внешнего вида домов и небольших зданий программа HouseCreator напоминает Дом-3D, однако основной упор здесь сделан моделирование строений из СИП-панелей, бруса/бревна и каркасных конструкций. В HouseCreator отсутствует инструментарий для создания дизайна интерьеров помещений, зато имеются функции для подготовки всевозможной отчетной документации. Программа подходит для компьютеров под управлением Windows XP, Vista, 7, 8 и 10 (32/64 бит). Русский язык поддерживается.

Актуальность программы HouseCreator объясняется тем, что в настоящее время большинство (из недорогих) загородных домов/коттеджей/дач/хозяйственных построек/пристроек возводится при использовании бревен, брусьев, каркасных конструкций и современных СИП-панелей. И проектирование таких строений в двумерном и трехмерном пространствах — основное предназначение HouseCreator.

И здесь сразу стоит отметить, что данное приложение имеет несколько самостоятельных версий, отличающихся как раз по типу проектируемых в них домах:

1. HouseCreator 3.0 (Брус/Бревно). Данная редакция программы подходит для проектирования строений не только из строганного и оцилиндрованного бревна, клееного, профилированного и двойного бруса, а также лафета.
2. HouseCreator+ 1.1 (Каркас). Проектирование строений из каркасных конструкций.
3. HouseCreator+ 1.1 (СИП). Проектирование домов из СИП-панелей.

Все названные редакции программы HouseCreator обладают примерно одинаковыми функциональными возможностями (отличие составляет тип строительного материала). Так, в приложении присутствуют инструменты для:

• Проектирования ленточного и плиточного фундамента зданий с автоматической/ручной расстановкой закладной доски.
• Редактирования сруба: проектирование стен, расстановка лестниц, столбов, дверных/оконных/пустых проемов, а также выполнение различных операций с полубревном.
• Проектирование перекрытий: расстановка балок и напольного покрытия с возможностью изменения уровня перекрытия.
• Проектирование крыш: ручное/контурное/шаблонное построение кровельного покрытия, расстановка стропил, коньков, ендовых балок, добавление выпусков и изменение наклона плоскости крыши.
• Создание чертежей в автоматическом и ручном (самостоятельное проставление размеров и условных обозначений) режиме с возможность экспорта в PDF и DXF-файлы.
• Подбор текстур для элементов дома с целью визуальной имитации использования разных типов стройматериалов (цвета, фактура дерева/панелей, кровля и т.д.). Набор текстур зависит от используемой версии программы HouseCreator.
• Инструменты для раскроя стройматериалов. Также зависит от используемой редакции программы. Если это, к примеру, HouseCreator+ 1.1 (СИП), программа позволяет настраивать зазоры межу СИП-панелями, производить расчет пиломатериала под их установку, устанавливать панели в прямом и шахматном порядке и т.д.
• Подготовка различной строительной документации: спецификация с учетом строительных материалов и план (развертка) стен/перекрытий/крыши/фундамента, расчет стоек и перемычек, планировка этажей и др.

Все перечисленное — не полный набор функциональных возможностей HouseCreator.

Цена программы HouseCreator

Стоимость лицензии HouseCreator зависит от версии программы. На момент написания статьи разработчиком были установлены следующие цены:

• HouseCreator 3.0 (Брус/Бревно) — 60 тыс. р.
• HouseCreator+ 1.1 (Каркас) — 70 тыс. р.
• HouseCreator+ 1.1 (СИП) — 70 тыс. р.

Компьютерные программы для проектирования

Если скачать и установить программу на компьютер можно куда более основательно и профессионально подойти к делу, создавать дом своей мечты не за полчаса, а неделями или даже месяцами. Кроме того такой способ является более надежным, так как меньшая вероятность, что заглючит интернет и вся работа «полетит» в самый неподходящий момент. Недостаток таких программ в том, что за них нужно платить, но практически всегда есть испытательный (бесплатный) срок, за который можно успеть построить проект.

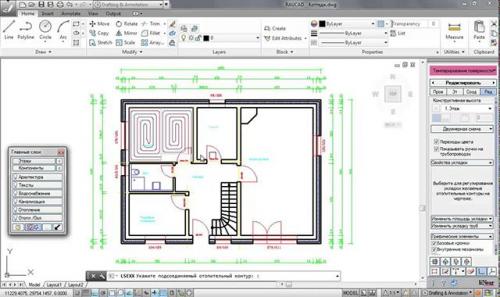

Аutodesk

Преимущество программного обеспечения Аutodesk в том, что студенты и преподаватели ВУЗов могут скачать его бесплатно. Также у проекта есть бесплатная демоверсия.

Эта программа весьма профессиональна, в ней возможно создать не только дом, но и автомобиль своей мечты, а также предметы интерьера.

Для работы в ней нужно хорошенько набить руку, поупражняться в проектировании, но существуют шанс, что созданный проект дома в таком случае не будет уступать даже профессиональному. У этого программного обеспечения есть много разновидностей приложений для моделирования, дизайна, анимации и даже мобильные приложения, но для создания домов лучше пользоваться одной из версий AutoCAD.

Как пользоваться программой Аutodesk:

1. Скачать демоверсию AutoCAD с официального сайта и установить ее на компьютер.
2. Выбрать размер участка, на котором будет построен дом.
3. Настроить рельефность участка максимально приближенной к настоящей.
4. Обрисовать фундамент и стены будущего здания.
5. Построить крышу, окна и двери.
6. Подобрать внутреннее убранство комнат.

Насладиться трудами нескольконедельной работы, распечатав проект в двух экземплярах: один — чтобы построить по нему дом, другой — в рамочку и повесить на почетное место. Есть также много обучающих видео о том, как пользоваться программой AutoCAD.

Какие еще есть компьютерные программы для проектирования?

• SolidWorks — это инженерная программа выполняет массу нужных и не нужных для постройки дома функций: 3D проектирование, расчет стоимости производства, анализ технологичности, управление данными и процессами… Говорят, чтобы освоить ее нужно специальное образование, но при наличии большого желания можно справиться и самому.
• SketchUp — одна из самых простых программ для серьезного проектирования. Кроме того SketchUp позволяет спланировать различные проекты: от дизайна одной комнаты, до построения целого города. А также можно поделиться своими разработками с целым миром при наличии подключения к интернету.
• Archicad — если верить сайту производителя, именно этой программой предпочитают пользоваться архитекторы.

Самостоятельно спроектировать дом — нелегкая работа, требующая достаточной усидчивости, усердия и желания приобретать новые знания и навыки. За 30 минут такую работу не проделаешь. Однако если целью стоит просто лучше донести свою мысль до профессионалов, занимающихся разработкой дома, или развлечься, можно воспользоваться и одной из онлайн программ. В следующем видео — пример работы с одной из программ для проектирования домов.

Подписка

В процессе использования сервиса на профессиональном уровне возникает необходимость в использовании полного объема всех предметов, представленных в программе. Для их активации необходимо оформить подписку, которую разработчики предусмотрели на определенный период времени. Она дает доступ к тысячам дополнительных предметов, что сделает ваш проект уникальным и насыщенным. При этом появляется возможность делать снимки в HD качестве.

Если же у вас нет желания платить за дополнения или нет времени на самостоятельное произведение работ, то наши специалисты выполнят ее за вас

Мы учтем все пожелания клиента и примем во внимание индивидуальные особенности его помещений.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Подготовка

Прежде чем рисовать план дома, нужно сформировать чёткое представление о том, каким он должен быть: его размеры, количество комнат, их назначение. Если вы не продумали модель будущего жилья, поищите в интернете картинки с вариантами строений. Возможно, что-то из готовых моделей вам понравится.

Когда выбрали внешний вид дома, составьте его план. Он – основа вашего проекта

Профессиональные архитекторы рекомендуют принять во внимание ориентацию по сторонам света (от неё зависит конечное расположение комнат)

Фундамент и стройматериалы для основания играют важную роль. Это основная часть планировки здания, которая зависит от обоих факторов: от веса материалов зависит фундамент строения.

Способ возведения фундамента выбран. Далее стоит выделить помещения, которые будут предназначены для каждого проживающего в доме человека, рассчитать их площадь. Размеры комнаты влияют на комфорт человека, ведь для каждого они будут разными. Если строение не одноэтажное, распределите комнаты на этажах дома по назначению

Мнение дизайнера на этом этапе также важно

Что нужно учитывать

На листе бумаги рассчитайте габариты будущего домика, учитывая площадь участка. Самостоятельное составление проекта дома требует особого внимания к каждой детали: дверям, крыше, окнам, перекрытиям. Вот важные факторы, которые нужно учитывать при проектировании:

1. Количество и размер комнат. Этот фактор зависит от количества жильцов в доме, образа жизни каждого. Помните, что привычки с возрастом меняется.

2. Температура.

В областях с холодным климатом рекомендуют использовать энергосберегающие технологии:

• На окна ставить двух или трёхкамерные стеклопакеты;
• Сократить до минимума периметр строения, размер каждой комнаты;
• Конструкцию стен делать многослойной;
• В дверях использовать тамбуры;

Для областей с тёплым климатом:

• Рекомендуется добавление открытых террас, балконов и лоджий;
• Покрывать грунтом, растущей зеленью эксплуатируемые плоские крыши;
• Использовать вертикальное озеленение стен строения;
• Устанавливать кондиционеры в помещениях.

3. Осадки.

Если в вашем регионе высокий уровень влажности, особое внимание уделите гидроизоляции:

Не скупитесь на водостоки и качество гидроизоляции

Также важно предусмотреть систему дренажа с отводом воды в канализацию, если вблизи жилья она есть, или канавы; Не будет лишней проверка расчётной нагрузки на стропила крыши (позаботьтесь о защите дома от снега). . 4

Ветер

4. Ветер

Можно учесть розу ветров вашего региона. При сильных ветрах форточки поменьше делайте с той стороны, откуда они дуют, а форточки больших размеров – с обратной стороны фасада здания.

5. Архитектурно-строительные требования

Проектная документация должна соответствовать архитектурно-строительным нормам и требованиям. Рассмотрим, какие из них желательно знать, чтобы корректно составить техническое задание для создания проекта:

• Общие комнаты и гостиные площадью не должны быть менее 16 кв.м.;
• Для кухонь и других жилых комнат необходимым размером является 9 кв. м. или более;
• Высота жилых помещений – минимум 2.8 м., для районов с жарким и сухим климатом – 3 м.
• Минимальная высота подвала – 1.8 м.;
• Не проектируйте санузлы над жилыми помещениями. Это может привести к протечкам;
• Санузлы желательно устраивать без непосредственного входа из кухни и жилых комнат. Так будет исключено попадание неприятных запахов. Если эта рекомендация не выполняется, тогда обеспечьте хорошую вытяжку;
• Обязательно должен быть доступ работников пожарной службы и средств пожаротушения к местам возгорания в случае пожара.

Как спроектировать дом самостоятельно? | Мой гектар

Опубликовано: 12.03.2020

Важнейшим этапом строительства собственного дома, от которого практически на 90 % зависит успех, является проектирование. Без проекта сегодня практически не строят хозблоки и уборные, не говоря о такой сложной конструкции, как капитальный дом, даже если это лаконичная «коробка» Логично, что вопросом, как самому спроектировать дом, на этом этапе задается если не каждый, то очень многие. Особенно в ситуации, когда бюджет ограничен, а строительство планируется также своими руками или с минимальным привлечением сторонних исполнителей. Есть и другой расклад – дом «вынашивается» годами, нет жесткой необходимости въехать за один сезон, а есть желание получить продуманное под себя до мелочей комфортабельное жилье.

Что нужно учесть, решаясь на самостоятельную разработку проекта

Сразу стоит оговориться, что изначально «связываться» с проектом стоит только при одном условии – когда есть время:

• на изучение теории;
• нормативов;
• чужого опыта;
• освоение компьютерных программ (графических редакторов) и разнообразных онлайн калькуляторов.

То есть, подготовка к строительству, включающая и проектирование, ведется неспешно, в течение нескольких месяцев (а то и лет), а не в авральном режиме, когда на все про все пара недель. При таком раскладе проще взять типовой проект, их в достатке в свободном доступе, в том числе и в соответствующем разделе на портале. Они достаточно удобны в стандартных ситуациях, когда нет проблем с площадью, формой или рельефом участка или специфичных потребностей у домочадцев.

Также не стоит переоценивать свои возможности – не имея никаких навыков и соответствующего опыта практически нереально спроектировать «заковыристый» дом. Цокольный этаж, особенно, при высоком УГВ, оригинальная форма, наличие эркеров и балконов, а также сложная крыша с изломами и кукушками, прерогатива специалистов. Самостоятельно, только самая простая геометрия, в один или два этажа, без изысков.

То, что в виде объемной 3D модели будет красиво выглядеть, нужно еще и правильно реализовать, а любое усложнение равнозначно удорожанию. И дом-куб при гармоничной раскладке окон и вдумчивом подборе фасадных материалов и цветовой гаммы, будет презентабельно смотреться и не превратится в долгострой из-за нехватки средств.

С чего начинается проектирование

Важнейший момент – если раньше строили не заморачиваясь расстояниями и нормативами, сегодня такой номер уже не проходит. Ужесточение по всем фронтам, самострой если и не снесут, крови попьют прилично, особенно, если не повезет с соседями.

«Решил создать тему, чтобы получить порцию критики и советов. Собственно имеем старый деревянный дом в городе. Улица широкая, плотно застроена в середине прошлого века, от фасадных ворот до проезжей части 8 метров. Участок прямоугольный, площадью 9 соток размер 20,5х45 метров, заезд по узкой стороне с северо-востока.С правой стороны деревянный дом соседа на границе участка (без отступа),с левой стороны каменный гараж соседа на границе участка (без отступа), дом и гараж стоят на красной линии», — рассказывает участник FORUMHOUSE kamaservis. Он собирался взять за основу понравившийся проект и переделать под свои «хотелки».

И отзывчивые форумчане активно включились в обсуждение, стали давать ссылки на другие варианты, а также советовать сразу проектировать для себя. Плюс.

PMWoman: «Очень рекомендую сначала получить ГПЗУ. С учетом гаража и дома по границе (!) может оказаться, что разрешенное пятно застройки очень маленькое или узкое. Без этого в данном конкретном случае рано выбирать планировку».

Как оказалось, все еще сложнее.

«Спасибо всем кто откликнулся в моей теме! По рекомендации PMWoman узнал по поводу застройки и получения ГПЗУ, оказалось, что у нас в городе есть свои нюансы. Центральная часть города признана историческим местом (наш дом расположен именно в центральной части города) и застройка должна производиться с согласованием в администрации. Заказывать проект в определённой конторе, которая находиться в Казани, проводить всякие изыскания и т. д. и т. п. Бюджет получается очень небюджетным. Но есть лазейка – взять разрешение на реконструкцию и построить новый дом в границе (на пятне застройки) старого дома. Вот такие дела».

Хотя в загородных поселках и товариществах меньше шансов попасть в подобную ситуацию, там вполне себе встречаются ЗОУИТ (зоны с особыми условиями использования территории). И пусть проектирование дома самостоятельно практически не требует вложений, программы преимущественно бесплатные, а компьютер и так, есть у каждого, время – самый ценный из ресурсов. Прежде чем начать его активно тратить, необходимо:

• точно выяснить все нюансы с застройкой участка, чтобы ограничения не стали неприятным сюрпризом;
• определиться с габаритами и расположением, исходя не только из минимума (12 м² на каждого человека) и собственных предпочтений, но и нормативных расстояний – от 5 метров от проезжей части, от 3 метров от соседского забора;
• определиться с расположением дома относительно сторон света – жилые помещения обычно планируют с южной стороны, технические, с северной.

Программы для создания проектов

Набросать первоначальный примерный чертеж, чтобы выбрать оптимальные габариты и местоположение на участке, можно и карандашом на листе в клеточку. А то и маркером на доске, стирать еще проще, а особо ровные линии для эскиза не принципиальны.

В свободном доступе масса программ, которые можно бесплатно скачать, чтобы работать на компе в любое время в любом месте или онлайн. Для проектирования частного дома нет необходимости приобретать рассчитанное исключительно на профессионалов ПО с расширенными возможностями. Такая программа еще и уровень подготовки требует значительно выше пользовательского. Вполне достаточно условно-бесплатных программ с русскоязычным интерфейсом, предназначенных для частного объемного моделирования в разных режимах. Основная масса подобных редакторов ориентирована на создание макета с планировками и всем содержимым, вплоть до декора и текстиля, а также ландшафтный дизайн, но есть и построители планов и чертежей, в том числе и перекрытий.

• ArchiCAD.
• Google SketchUp.
• nanoCAD.
• Sweet home 3D.
• FloorPlan 3D.
• ЛИРА-САПР 2013.
• Planner 5D.
• Planoplan.
• Homestyler.
• HouseCreator.

«SketchUpe , для себя если, то однозначно! Первый свой дом строил, купил Архикад на рынке диск, программа супер, полгода изучал проектируя. Прошло время лет 5-7 пришлось второй проект делать, а программу уже забыл (кроме азов) надо постоянно руку бить. В SketchUp, все интуитивно, но конечно надо почитать, погуглить, но уже не забудешь. И можно все делать», — рассказывает участник FORUMHOUSE kvn-b

MisterShadow: «Мне нравится Архикад еще по той причине, что все проекты можно перевести в BIM и открывать проекты прямо в телефоне под андроид, гулять там по дому и смотреть разрезы. Приложение для Андроид так и называется BIMx. Архикад оболденный, жаль, что разрабы не расширили его под Линукс.

Обозначить розетки с выключателями и приборы освещения, можно и в приведенных построителях, но чтобы разработать полноценную систему электроснабжения, эффективнее использовать узкоспециальное ПО. Это программа Электрик, а также Dia Diagram Editor или мобильное приложение Мобильный Электрик».

Нюансы самостоятельного проектирования

Как и в любом сложном вопросе, требующем индивидуального подхода, с проектированием, каждый должен разобраться самостоятельно, методом проб и ошибок. Это длительный процесс, и не существует универсального «рецепта», но есть ряд рекомендаций, которые могут его облегчить.

Прорабатывая конструктив фундамента, можно воспользоваться не только онлайн калькуляторами для упрощения расчетов, но и «экстрактом» чужого опыта. Практически все виды и варианты уже кто-то спроектировал, избежать основных ошибок и дорогостоящих переделок поможет профильная тема. Но чтобы выбрать подходящий вид основания даже для частного дома, не обойтись без данных о типе грунта и уровне грунтовых вод. Стоит ли делать геологию или есть альтернатива – в этом материале.

Для небольших домиков не проблема проложить коммуникации хоть через весь периметр, если же речь о квадратуре под и за сотню метров, влажные помещения (ванная, кухня) лучше располагать рядом. А если есть мансарда или второй этаж, то и друг над другом.

В комфортном доме всегда есть подсобные помещения, если площадь ограничена, хотя бы скрытые системы хранения. Нельзя оставлять «на потом» инженерные системы, в зависимости от выбранного типа фундамента должны быть просчитаны оптимальные зоны под закладные или полностью проработана разводка водопровода и канализации. Чтобы не топить улицу или не делать полутораметровые стены, при выборе материалов и технологии нужно брать во внимание не только бюджет и сложность работ, но и нормативы по теплосопротивлению ограждающих конструкций для региона строительства. Целесообразно потратить лишнее время и переиграть все несколько раз при создании модели, чтобы гарантированно уложиться в бюджет и не разориться на счетах за энергоносители.

Вывод

Самостоятельная разработка проекта частично или полностью возможна, что неоднократно доказано участниками портала, построившими дома как по доработанным под себя типовым планам, так и по индивидуальным. Преодолевая все сложности, многие совершенно не имея опыта, своими руками справляются лучше сомнительных «профи». Другое дело, что это, скорее, не способ сэкономить, а возможность самому вникнуть во все тонкости и получить идеальный со своей точки зрения дом, затратив значительное количество собственного времени. Компромиссный вариант – сделать модель, как альтернативу словесному ТЗ для специалиста.

Участник FORUMHOUSE Leo060147 рекомендует:

1. Прежде чем идти к профи, многие хотят понять самостоятельно, а что им реально надо? И для этого пробуют свои «хотелки» нарисовать либо на бумаге, либо в современных реалиях, на компьютере. Ну а рисовать их можно и в достаточно примитивных программах. Чтобы посмотреть, как это будет выглядеть «в первом приближении»…
2. Много людей мечтающих о своем доме, еще не приобрели даже участок, но продумывают какой дом они будут строить, если мечта с приобретением подходящего участка осуществится. Или в наследство достанется какой-нибудь участок. И пока участка нет, то и обращаться к профи совершенно бессмысленно. Вот и творят, создавая свои проекты. И это правильно. Для понимания «Что надо?».

Чтобы определиться с выбором подходящего «инструмента», советуем изучить тему о простых программах для проектирования планировки и моделирования. Также прочитайте, как правильно выбрать проект жилого дома и как типовой можно переделать под себя. В видео – о современных технологиях проектирования домов.

Источник — FORUMHOUSE

Как рисовать планы этажей на компьютере — Онлайн и бесплатное программное обеспечение — План первого этажа

Здесь я делюсь с вами тем, как рисовать планы этажей на вашем компьютере с помощью онлайн-приложения и автономного программного обеспечения.

Нарисуйте планы этажей в веб-приложении онлайн:

Вы можете легко нарисовать план этажа в веб-приложении. есть много списков веб-сайтов, создайте онлайн-приложение, чтобы легко нарисовать план этажа на веб-сайте.

• https://floorplanner.com
• https://planner.roomsketcher.com
• www.roomsketcher.com
• https://floorplancreator.net
• https://www.smartdraw.com
• www.homestyler.com
• www.lucidchart.com

Вы можете легко нарисовать план этажа на этом сайте. Просто добравшись до веб-адреса, создайте простую учетную запись с помощью информации Gmail или Facebook напрямую. Тогда приступайте к рисовать планы этажей .

Вы можете легко рисовать планы этажей на компьютере , если на вашем компьютере установлено программное обеспечение для рисования.

Существует множество различных программ, которые можно использовать для рисования плана этажа. Например:

• Милый дом 3D
• Автокад
• Архитектура AutoCAD
• Гражданский 3D
• Планировщик этажей
• RoomSketcher
• Планировщик этажей PlanningWiz
• Номер
• SmartDraw
• Милый дом 3D
• Проект
• SketchUp и т. д.

Sweet Home 3D для компьютера:

Вы можете легко рисовать 2D- и 3D-модели плана этажа в программе Sweet Home 3D. Скачать это программное обеспечение очень просто.

Рисование планов этажей в Auto-CAD:

Программное обеспечение Auto-CAD наиболее популярно для рисования 2D- и 3D-объектов. Теперь я вырезаю это шаг за шагом для рисования плана этажа в программе Auto-CAD.

Как я могу получить бесплатное программное обеспечение для обновления Autocad?

Вы можете получить бесплатное обновление программного обеспечения Autocad в компании Autodesk. Просто следуйте инструкциям:

• Сначала перейдите на сайт компании Autodesk и создайте учетную запись студента в Autodesk.
• Завершите создание учетной записи, затем перейдите к бесплатному программному обеспечению Auto-CAD.

• Затем введите свой адрес электронной почты и пароль.

• Введите свой адрес электронной почты при применении электронной почты для создания учетной записи в Autodesk.

• Затем введите свой пароль при применении электронной почты для создания учетной записи в Autodesk.

• Затем подтвердите свою учетную запись Autodesk по адресу электронной почты. Нажмите, чтобы получить подтверждение по электронной почте.

• Затем проверьте свою почту и откройте электронную почту Autodesk.

• Затем нажмите кнопку подтверждения.

• Нажмите «Готово» и завершите проверку электронной почты.

• Впервые заполните свой профиль образования.

• Укажите свое образование и завершите эту сессию.

• Затем выберите версию Auto-CAD, разрядность и язык Windows вашего компьютера.

• Затем вы получаете серийный номер и ключ продукта. Он доступен в течение 3 лет для бесплатного использования программного обеспечения Auto-CAD. затем нажмите «УСТАНОВИТЬ СЕЙЧАС».
• Затем примите эту политику и завершите установку программы.



Начать рисовать планы этажей в Auto-CAD:



• Сначала откройте программу Autocad на своем компьютере и нажмите «Начать рисовать».

Начало рисования

• Затем завершите настройку страницы AutoCAD и настройку единиц измерения. Посмотрите видео, чтобы узнать, как настроить страницу в Autocad?
• Завершите настройку устройства, затем начните рисовать план в направлении измерения.
• Тогда нарисуйте планы этажей шаг за шагом в этом видео:



Спасибо, что прочитали эту инструкцию. Вы можете подписаться на уведомления об обновлениях.

Вы также можете просмотреть готовый план:

План двухэтажного дома

План деревенского дома

Видео: Создание плана этажа

Создание диаграмм

Обучение работе с Visio

Создание диаграмм

Создание диаграмм

Создать план этажа

• Создание схемы из шаблона
  видео
• Создать блок-схему
  видео
• Создайте организационную диаграмму
  видео
• Создать план этажа
  видео
• Создайте сетевую диаграмму
  видео

Следующий: Добавление фигур и соединителей

Попробуйте!

Начните свой план этажа с шаблона, который содержит формы для стен, дверей, электрических розеток и многого другого.

Открытие шаблона плана этажа

1. Выберите Файл > Новый .

2. Выберите Шаблоны > Карты и планы этажей .

3. Выберите нужный план этажа и выберите Создать .

Изменить масштаб чертежа

1. Выберите Дизайн .

2. В группе Page Setup выберите More стрелка.

3. Выберите Предопределенный масштаб и выберите предварительно определенный архитектурный, метрический или инженерный масштаб.

   Совет:  Чтобы использовать пользовательский масштаб чертежа, выберите Пользовательский масштаб и введите собственный коэффициент масштабирования.

4. Выберите размер страницы.

5. Выберите OK .

Добавить формы плана этажа

1. Выберите трафарет Walls, Doors, and Windows .

2. Перетащите фигуру комнаты на страницу чертежа.

3. Чтобы изменить размер комнаты, перетащите маркеры управления.

4. Перетащите формы дверей и окон на стену комнаты.

   Примечание. Двери и окна автоматически поворачиваются, чтобы выровняться со стенами комнаты.
