Как рассчитать плитный фундамент для дома калькулятор: Онлайн калькулятор фундамента монолитная плита

Расчет плиты фундамента: онлайн калькулятор, предварительный расчет

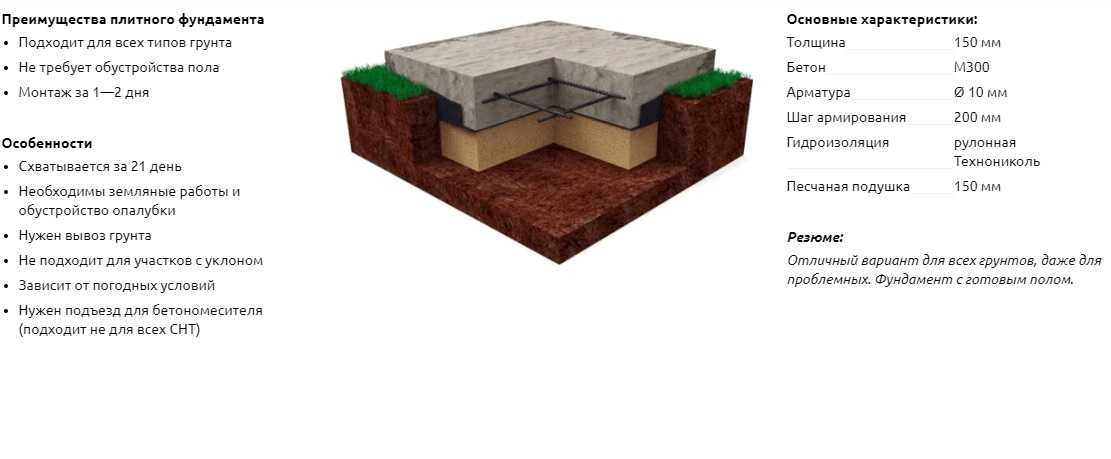

Монолитная фундаментная плита – это цельная незаглубленная конструкция, которая заливается на всю площадь будущего здания. Здесь мало просто залить бетон, необходимо еще и сделать амортизирующую подушку из песка и гравия. Наиболее часто такая конструкция применяется на нестабильных или глинистых грунтах, ведь она зарекомендовала себя невосприимчивой даже к агрессивным условиям внешней среды.

Содержание

• Виды плитных фундаментов
• Классический
• УШП
• Русский
• Порядок устройства фундамента
• «За» и «против» фундаментных плит
• Предварительный расчет для строительства фундамента
• Функции онлайн калькулятора

Виды плитных фундаментов

В строительстве специалисты применяют три основных разновидности плитного фундамента.

Классический

Плита ставится не на «голую» амортизирующую подушку – между ними находится еще и утепляющий слой. Толщина бетонных стенок плиты может быть 20-50 см и выбирается, с учетом типа грунта и глобальности постройки.

Объем амортизирующей подушки же должен составлять около 2/3 от глубины котлована. Толщина утепляющего слоя – величина непостоянная и зависит от климатических условий конкретного региона.

УШП

Фундаментная плита состоит из пенополистирольных блоков L-образной формы, несъемной опалубки и встроенной системы теплого пола. Благодаря использованию фундамента на базе УШП, можно значительно снизить расходы на обогрев помещения. После утепляющего стоя ставятся трубы системы теплого пола, врезаются коммуникации и производится армирование.

Только после этого заливается бетонный раствор на толщину примерно 10 см. Единственный минус УШП – это ее глобальность. Поменять расположение коммуникаций или исправить ошибки после застывания верхнего слоя бетона будет уже невозможно. Тогда придется искать возможности альтернативной прокладки или просто ломать фундамент и строить его заново.

Русский

Характерная особенность русского плитного фундамента – это ребра жесткости, которые помогут конструкции пережить сильные перепады температур. Актуальна эта технология для северных регионов, где минус на градуснике может достигать критических отметок.

В таких условиях бетон без ребер жесткости быстро растрескается. Особенно, если внутри есть полости или пустоты. Работы предстоят масштабнее (по сравнению с другими вариантами фундамента), однако несущая способность основания значительно увеличивается, а толщина монолитной плиты уменьшается до 10-15 см.

Порядок устройства фундамента

Чтобы конструкция сохраняла первоначально заявленные свойства, необходимо выполнять все предписания технологической карты. Работы следует выполнять в следующем порядке.

Уплотнение почвы. Такие работы нужно выполнять поэтапно, сначала утрамбовав непосредственно грунт, а уже потом приступив к возведению амортизирующей подушки. Так удастся возвести однородную основу, которая смягчит воздействие почвенных колебаний. Если стройка масштабная, для выполнения этого этапа придется привлекать тяжелую строительную технику. Уплотнение может занимать несколько дней.

Геотекстильный слой. Амортизирующую подушку необходимо защитить от размытия грунтовыми или дождевыми водами. Разместив между утрамбованным грунтом и песчаным слоем геотекстильную прослойку на водоотталкивающей основе, можно достичь нужного результата.

Этот материал используется и для изоляции песка от гравия. Без такой прослойки подушка начнет быстро размываться, что неминуемо понизит и устойчивость фундамента. Он начнет быстро проседать, а сам объект может дать крен.

Бетонная подготовка. Благодаря этому этапу удается создать четкую геометрию будущей плиты. Процесс требует от мастеров дополнительных ресурсов и времени, однако позволит выполнить действительно качественное подспорье для фундамента.

Все стороны плиты будут ровными, выполненными под равными углами. На этом этапе стоит применить строительный уровень. Точность с минимальным показателем погрешности обеспечивает лазерный вариант.

Гидроизоляционный слой. Стелется для защиты плиты от воздействия грунтовых вод. Лучшими в своей ценовой категории считаются технологические ряды изоляторов на полимер-битумной основе.

Они служат до 50 лет, не слеживаются и не растрескиваются, долго сохраняя свои первозданные качества. Использовать гидроизоляционный слой желательно при проведении любой стройки, вне зависимости от того, насколько глубоко залегают грунтовые воды. Иногда размывать плиту могут осадки.

Непосредственный фундамент. Заливается после проведения всех работ и сохнет до недели, в зависимости от погоды. Нужно избегать образования внутри полостей, наливая бетон поэтапно. Делать выравнивание необходимо только после того, как материал будет утрамбован.

Армирующий слой. Предполагается, что использоваться будет двухуровневая решетка, элементы которой соединяются между собой посредством хомутов. Для предотвращения появления на металле коррозии, между прутьями и краями плиты должно оставаться не менее 50 мм прослойки из бетона.

Подобная схема считается классической и применяется чаще всего. Однако, при выборе технологии, необходимо учитывать еще и климатические особенности, что может внести свою лепту в условия эксплуатации.

Так, на устойчивых грунтах фундаментная плита будет иметь по периметру одинаковую толщину. Перед проведением работ желательно провести геологическую оценку. На «зыбких» местах плиту необходимо будет утолщать. Такой подход неминуемо потребует дополнительных растрат, причем значительных.

Однако без учета всех технологических особенностей грунта даже крепкий фундамент очень быстро начнет проседать.

«За» и «против» фундаментных плит

С учетом всех технологических особенностей такая конструкция станет надежным подспорьем как для небольшой стройки, так и для вполне масштабного объекта.
«За» плиточный фундамент говорят такие факты:

• Плиточный фундамент хорошо приживается на разных грунтах.
• Технология обходится не слишком дорого. Это объясняется использованием простых материалов, чего нельзя сказать, например, о свайной конструкции. Металл, входящий в ее состав, обходится очень дорого. Здесь будут еще затраты – это его доставка к месту строительства.
• Отсутствие деформации на заболоченных почвах из-за эффекта плавучести.
• Выбор технологии даже для стройки промышленного масштаба.

Между тем, фундаментные плиты – это отнюдь не панацея и использовать их на откровенно нестабильных или сложных грунтах не стоит. Там резоннее будет воспользоваться свайными конструкциями. Если есть сомнения, лучше пригласить на консультацию эксперта-строителя, который оценит объект и подберет подходящий под конкретные условия вариант фундамента.

Предварительный расчет для строительства фундамента

Расчет толщины фундамента – процедура, которую следует выполнять строителям или экспертам в этой сфере. Основные данные – это особенности участка и строящегося объекта.

На основании этих параметров удастся рассчитать:

• Нужную толщину плиты. Для начала желательно пригласить специалиста с буровым оборудованием, который произведет оценку грунта. Здесь необходимо учитывать не только толщину слоев и их состав, но и глубину/размещение грунтовых вод.
• Давление от массы возводимой конструкции не должно превышать несущую способность плиты. Чрезмерно толстая плита ознаменует дополнительные расходы на строительные материалы, а также слишком сильное давление на грунт. Под таким воздействием вероятность проседания увеличится в разы! Легкая плита же, наоборот, не будет выполнять возложенные функции.
• Необходимый объем материала для армирующего каркаса . Чтобы рассчитать этот показатель, необходимо хорошо разбираться в технологических особенностях материалов и особенностях возведения различных сооружений.

Для расчетов лучше воспользоваться услугами эксперта-строителя или попытаться сделать это, открыв онлайн калькулятор.

Функции онлайн калькулятора

Онлайн калькулятор монолитного плитного фундамента помогает рассчитать такие параметры:

• габариты опалубки;
• объем кубов бетона;
• диаметра арматуры.

Система предлагает внести уже известные показатели, на основании которых и производятся вычисления. Все расчеты позволят получить приблизительные результаты, ведь вводимые пользователем данные не всегда корректны.

Погрешность в расчетах искусственного интеллекта присутствует, но она будет определенно меньше, чем у человека, выполняющего такие действия впервые. С максимальной точностью просчитать все показатели сможет только эксперт-строитель, предварительно изучив местность и выслушав пожелания заказчика.

расчет арматуры и опалубки онлайн!

Бесплатный онлайн калькулятор поможет точно и быстро рассчитать количество арматуры / бетона / опалубку, необходимое для заливки плитного фундамента. А так же составит чертеж по заданным параметрам.

Плитный фундамент — монолитное основание, которое дарит строению устойчивость и долговечность. Железобетонная плита, которую закладывают под всю площадь здания, служит надёжной опорой для жилого дома или хозяйственной постройки. Минимальный объём земляных работ, низкий коэффициент давления на грунт, а также простота обустройства — объективные преимущества монолитной плиты, ключевого элемента фундамента данной категории. Профессиональное армирование фундаментной плиты гарантирует основанию прочность и стойкость к солидным механическим нагрузкам. Грамотный расчёт плитного фундамента поможет быстро и безошибочно выполнить онлайн калькулятор фундамента монолитная плита.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос в комментариях под статьей.

Общие сведения по результатам расчетов

1. Периметр плиты — Длина всех сторон фундамента

2. Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.

3. Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.

8. Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.

9. Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.

10. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

11. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

12. Общий вес арматуры — Вес арматурного каркаса.

13. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

14. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Плитный фундамент: плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Загрузка…

Понравилось? Поделись с друзьями!

Калькулятор бетонных плит | Калькулятор затрат на затраты на бетонной плиты

A) Входная длина плиты (A-A): Meterfeetinchmm

B) Вход Slab (B-B):

B). метр-фут-дюйм-мм

c) Введите высоту/толщину плиты: mminchfeetmeter

…………………………………..

d) Количество плит №

e) Входное соотношение (цемент:песок:заполнитель)
: :

f) Стоимость агрегата за м³ (рупий):

г) Стоимость песка за м³ (рупий):

h) Стоимость цемента за мешок (рупий):

i) Объем использования самосвала/трактора: м³

Влажный объем бетона Сухой объем бетона ……………
Объем цемента 0 Вес цемента0003 сумки с цементом Требуются: Стоимость цемента ……………
Объем песка Стоимость песка ……………
Объем агрегата . Стоимость плиты ……………

Как пользоваться калькулятором бетонных плит?

• Введите все значения в разделе ввода калькулятора.
• Выберите единицу измерения всех размеров, таких как длина, ширина и толщина плиты, в различных единицах, таких как мм, см, дюйм, метр, фут и т. д.
• Укажите соотношение Цемент: песок: заполнитель в соответствии с марка бетона.
• Введите стоимость различных материалов за кубический метр в соответствии с вашим регионом/штатом.
• Введите объем трактора или самосвала, которым вы будете привозить материалы для бетонной плиты.
• Нажмите кнопку расчета, чтобы получить все необходимые материалы для бетонной плиты.
• Наслаждайтесь калькулятором .

Калькулятор бетонной плиты т.е. Калькулятор стоимости бетонной плиты поможет вам рассчитать общую стоимость плиты необходимых размеров. Этот калькулятор обеспечивает гибкость для пользователя, чтобы указать количество материалов и удельную стоимость материалов в зависимости от их площади или состояния.

Как рассчитать бетонную плиту?

• Сначала преобразуйте все размеры плиты, т. е. длина, ширина и толщина должны быть преобразованы в одну единицу.
• После этого перемножьте их и рассчитайте объем бетона.
• Это влажный объем, мы должны преобразовать его в сухой объем. Итак, чтобы сделать это, мы должны добавить дополнительно от 50% до 54% ​​влажного бетона, чтобы получить сухой объем.

Числовой

Допустим, у нас есть размер плиты, длина = 4 метра, ширина = 12 футов, толщина = 4 дюйма. Рассчитать бетон для плиты заданного размера.

Решение,

Длина = 4 метра

Ширина = 12 футов = 3,6576 метра

Толщина = 4 дюйма = 0,1016 метра

Теперь, объем = длина x Ширина x Толщина

Том = 4 x 3,6576 x 0,1016

Объем = 4 x 3,6576 x 0,1016

161616161616161616161616161616161616164 2 WEET VOLUCT 3 (This is wet volume)

Dry volume = Wet volume x 1.54 = 1.4864 x 1. 54 = 2.2891 m ³

Hence, in this way we can calculate volume из бетонной плиты.

Сколько щебня под бетонную плиту калькулятор?

Теперь в приведенном выше расчете мы имеем сухой объем 2,2891 м ³ .

Теперь, чтобы получить объем гравия или заполнителя в плите, нам нужно выбрать марку бетона, то есть соотношение цемента, песка и заполнителя/гравия.

Давайте выберем, Цемент : Песок : Заполнитель = 1 : 2 : 4

Теперь у нас есть общий коэффициент объема = 1+2+4 = 7

Итак, объем гравия = (4/ 7) х сухой объем = 1,302 м ³

(4/7) взято, потому что у нас есть 4 части заполнителя в бетоне.

Точно так же мы можем рассчитать объем песка и цемента, необходимый для бетона.

Как рассчитать стоимость бетонной плиты?

После расчета сухого объема бетона необходимо рассчитать объем песка, объем заполнителя и вес цемента.

Теперь умножьте объем различных материалов на удельную норму материалов на кубический метр или на кг.

Например, у нас есть 3 м ³ песка, 5 м ³ заполнителя и 3 мешка цемента, и мы должны рассчитать стоимость бетонной плиты.

Пусть, Стоимость заполнителя составляет 300 рупий за метр кубический, Стоимость песка составляет 200 рупий за метр кубический и рупий. 370 рублей за мешок цемента.

Итак, общая стоимость бетонной плиты будет,

Общая стоимость = стоимость заполнителя + стоимость песка + стоимость цемента

Общая стоимость = 3 x 300 + 5 x 200 + 3 x 370 = рупий. 3010

Калькулятор площади фундамента
