Как правильно заложить фундамент под дом из блоков: Как правильно заложить фундамент для дома. Академия РДС

Как правильно заложить фундамент для дома. Академия РДС

Значение фундамента для любой постройки – трудно переоценить, ведь надежная основа здания является первостепенным условием его многолетней эксплуатации без каких-либо проблем. Разрабатывать проект фундамента под дом желательно совместно с опытными специалистами и, хоть порядок закладки сложный и трудоемкий процесс, владея соответствующими знаниями, можно выполнить работы своими руками.

Фундамент дома

Как рассчитать работы по закладке фундамента?

Необходимые параметры, которые нужно знать, чтобы правильно рассчитать работы по закладке фундамента:

1. Тип грунта и уровень грунтовых вод на участке, просадочность почвы, рельеф местности.
2. Количество сезонных осадков.
3. Тип дома и его вес.
4. Планируется ли строительство подвала или других смежных построек.

Существует два способа определения глубины грунтовых вод: бурение скважин и с помощью колодца.

Чем глубже промерзает почва зимой, тем глубже должен быть фундамент. Минимальная глубина закладки фундамента под дом без подвала для песчаного грунта не менее 50 см, для глинистого – 70 см.

Виды фундамента

• Ленточный, самый надежный. Устанавливается на прочном грунте, используется при постройке тяжелых, многоэтажных домов. Требует больших затрат на материалы.
• Сборный блочный фундамент. Бетонные или жезебетонные блоки устанавливаются в котловане на цементный раствор. Блоки стягиваются стальной проволокой. Такой тип закладки очень быстрый, но дорогостоящий.
• Свайный или столбчатый фундамент, подходит для заболоченной почвы. Применяют под каркасные или деревянные дома.
• Монолитный, используют если грунт рыхлый. На плиты устанавливаются тяжелые сваи и дом вполне защищен от проседания.
• Кирпичный фундамент отличается низкой долговечностью. Кирпич в таких случаях используют красный влагостойкий.

Ленточный фундамент пользуется наибольшей популярностью, если вы хотите дом с подвалом и цокольным этажом. Он относительно недорогой и прочный, способен выдерживать большие нагрузки. Глубина закладки ленточного фундамента также зависит от прочности и влажности грунта.

Возведение ленточного фундамента

Ленточный фундамент – это сплошная, без разрывов, полоса основания определенной ширины и глубины залегания, установленная по периметру здания и по месту расположения других несущих стен и перегородок.

Ленточный фундамент

Выбор должен пасть на этот вид фундамента:

• Если планируется строительство с применением тяжеловесных материалов, оказывающих большую нагрузку на основание, требующую равномерного ее распределения на большой площади. Это относится к кирпичным, каменным домам, железобетонным постройкам станам из шлакоблоков и других подобных материалов.
• Как правило, ленточный фундамент становится обязательным при многоуровневой постройке, при использовании тяжелых межэтажных перекрытий, при использовании чердака в качестве полноценного мансардного жилого помещения.
• Не обойтись без ленточного фундамента, если в планах хозяев – иметь оборудованный подвал или цокольный этаж, например, для устройства гаража, мастерской, бани, зоны для отдыха или занятия спортом и т.п. Ни один из других фундаментов такой возможности не предоставляет.
• Ленточный фундамент будет предпочтителен на участке с явной неоднородностью поверхностных слоев грунта.

Этапы возведения ленточного фундамента.

Весь процесс создания ленточного фундамента можно разделить на несколько этапов:

• разметка рабочей площадки;
• земляные работы;
• конструирование опалубки;
• армирование;
• заливка бетона.

Разметка рабочей площади и рытье траншеи

Перед заливкой основания, необходимо должным образом подготовить рабочую площадь. Она очищается от деревьев, корней, кустов, больших камней и других препятствий. После этого согласно плану дома с помощью кольев и шнура на площадку наносится разметка под фундамент. Разметку рабочей области следует выполнять внимательно, так как даже небольшие отклонения от плана могут привести к искривлению будущей конструкции.

Планировка местности и рытье траншеи

Если рабочая площадка ровная, то с разметкой, как правило, трудностей не бывает. При наличии сложного рельефа желательно иметь под рукой лазерный уровень. Будьте внимательны при разметке углов, они должны быть строго прямыми.

После того как с разметкой покончено, можно приступать к земляным работам. Рытье траншеи выполняется вручную или с помощью техники.

После того как траншея вырыта, ее дно и стенки проверяются на горизонтальную и вертикальную ровность строительным уровнем. Далее на дно котлована монтируется гравийная или песчаная подушка, которая тщательно утрамбовывается. Поверх подушки ложится шар гидроизоляционного материала (плотной полиэтиленовой пленки, рубероида и т.п.). Это помогает защитить фундамент от грунтовых вод и уменьшить уход влаги из бетона при схватывании.

Опалубка для ленточного фундамента

Опалубка для ленточного фундамента может быть собрана из досок толщиной более 4 см, а также из деревянных, металлических щитов или пенополистирольных плит. Для скрепления досок между собой применяются деревянные брусья сечением 5 см. Вкручивать саморезы или вбивать гвозди необходимо с внутренней стороны конструкции так, чтобы шляпки были углублены в древесину.

Сооружение опалубки

Для придания опалубки требуемой жесткости стенки с наружной стороны дополнительно фиксируются подпорками, а между собой – вертикальными перемычками с шагом 50-100 см. Чтобы бетон не проникал через щели между досками, опалубка изнутри покрывается слоем гидроизоляционного материала.

Опалубка ленточного фундамента

Армирование и заливка бетона

Армирование ленточного фундамента является обязательной процедурой. В качестве арматуры применяются металлические стержни толщиной 8-12 мм. Они нарезаются отрезками требуемой длины и укладываются вдоль и поперек фундамента. Если глубина основания составляет более 40 см, то прутья нужно монтировать еще и вертикально.

Армирование фундамента

Для связки арматуры сварку использовать не рекомендуется, потому что такие соединения являются очагами коррозии.

Прутья крепятся к опалубке и соединяются между собой стальной проволокой. Сварочное соединение применять не рекомендуется, так как это со временем приведет к коррозии металла и ухудшению механических свойств основания.

После того как с армированием покончено, можно начинать замес и заливку бетонного раствора. Для удаления из него пузырьков используют вибрационную машинку или уплотняют залитую смесь деревянным бруском. Верхний слой смеси выравнивают правилом или мастерком.

Через 10-15 дней после завершения работ деревянная опалубка разбирается, после чего внешние стенки фундамента обрабатываются жидкой или пленочной гидроизоляцией. Это позволит защитить основание от разрушающего воздействия грунтовых вод. На последнем этапе работ выполняется обратная засыпка с помощью песка.

С уважением,

Команда Факультета Строительных материалов

#РДС-Академия

Дешевый сборный блочный фундамент для дома своими руками

РЕКЛАМА

Ленточные фундаменты для частного дома чаще всего делают монолитными из бетона или сборными, из специальных крупноформатных фундаментных блоков марки ФБС.

Монолитные фундаменты — это самые трудоемкие и дорогие ленточные фундаменты.

РЕКЛАМА

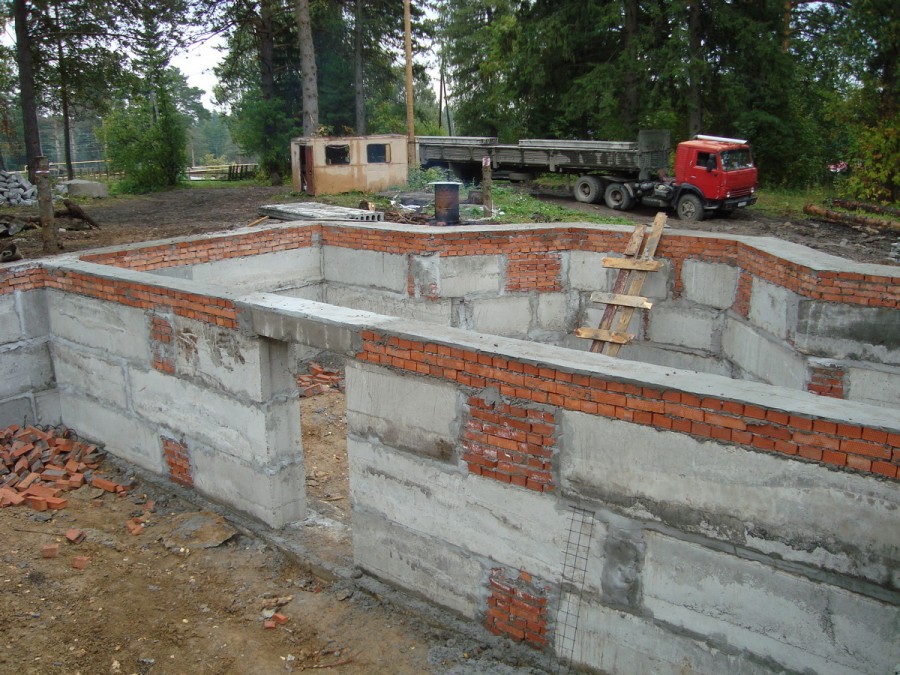

Недостатки фундаментов из блоков ФБС

Сборные фундаменты из фундаментных блоков ФБС не требуют устройства и разборки опалубки. Быстро монтируются. Фундамент сразу после монтажа готов к возведению стен дома, так как, в отличие от монолитного, не требуется ждать твердения бетона.

Однако, большие размеры блоков ФБС делают устройство фундамента из них для частного дома не самым удобным и дешевым:

• Для монтажа фундаментных блоков необходимо использовать дорогую грузоподъемную технику.
• Высоту фундамента приходится подгонять под размер блока. По этой причине фундамент почти всегда оказывается более высоким, чем это необходимо.
• Горизонтальное армирование в швах кладки приходится выполнять не на том уровне, где это необходимо, что требует увеличения сечения арматуры.
• Для подгонки длинных блоков под сравнительно короткий фундамент частного дома, приходится блоки много резать, или делать в стене фундамента не стандартные вставки, например, из кирпича, которые ослабляют фундамент.
• Стандартная ширина блоков тоже плохо сочетается с толщиной стен дома. Стена фундамента получаются толще, чем это необходимо.

Фундамент из блоков ФБС получается излишне материалоемким, тяжелым и дорогим.

Фундамент из малоформатных блоков и кирпича

Во многих случаях практичней и дешевле фундамент дома выкладывать вручную из малоформатных бетонных блоков или кирпича.

Для кладки фундамента дома используют бетонные блоки ( полнотелые или пустотелые), а также полнотелые керамзитобетонные стеновые блоки или кирпичСхема дешевого блочного ленточного фундамента для дома. Фундамент пригоден для строительства частного дома со стенами из любых материалов

Грунт под сборным фундаментом из блоков

Сборный фундамент рекомендуется использовать для дома на участке без большого уклона и с однородным грунтом.

Уровень грунтовых вод при сезонных колебаниях не должен подниматься выше подошвы фундамента. При высоком уровне грунтовых вод лучше использовать ленточный фундамент из монолитного бетона.

Фундамент из малоформатных кладочных материалов пригоден для устройства фундамента дома на грунтах не пучинистых, слабо и средне пучинистых.

Если грунты на участке сильно пучинистые, то фундамент может быть выполнен при условии защиты грунта от промерзания. Узнайте здесь степень пучинистости грунта на вашем участке.

Для кладки стен фундамента применяют полнотелые бетонные или керамзитобетонные блоки. Эти блоки имеют достаточно малое водопоглощение, высокую морозостойкость и необходимую прочность на сжатие. У бетонных блоков эти показатели несколько лучше, чем у блоков из керамзитобетона. Последние легче блоков из бетона.

Возможна кладка фундамента из полнотелого керамического кирпича. Но этот материал для кладки фундамента сейчас применяется редко. Маленькие размеры кирпича увеличивают трудоемкость кладки. В целом фундамент из кирпича получается дороже, чем из бетонных блоков.

Дешевый ленточный фундамент для дома с подвалом

Для стен фундамента дома с подвалом удобно использовать вибропресованные пустотелые бетонные блоки — бессер блоки.

Наличие пустот в блоках позволяет легко выполнить вертикальное армирование фундамента. Армированный фундамент хорошо воспринимает боковые нагрузки. Вариант с вертикальным армированием рекомендуется  для фундамента с подвалом. Стержни вертикальной арматуры размещают в соосных пустотах кладки блоков. Пустоты с арматурой заполняют бетоном класса В15.

Для опирания железобетонных плит перекрытия подвала по верху стен фундамента из керамзитобетонных и пустотелых бетонных блоков необходимо выполнить монолитный железобетонный пояс.

Монолитный армированный пояс по верху сборного фундамента из любых блоков следует также делать для кладки на них стен из блоков газобетона (газосиликата) или поризованой керамики.

Монолитную подушку фундамента соединяют с нижним рядом пустотелых блоков выпусками арматуры. Все пустоты в нижнем ряду блоков заполняют бетоном.

Для стен подвала рекомендуется заполнять бетоном все пустоты блоков на всю высоту стены.

Если фундамент без подвала, то достаточно заполнить бетоном пустоты нижнего ряда блоков, а также армировать и заполнить бетоном вертикальные участки в углах стен.

Пазухи котлована фундамента с подвалом засыпают снаружи грунтом только после монтажа плит перекрытия. Иначе под действием бокового давление грунта стены фундамента может повести.

Сборный фундамент для дома с однослойными или двухслойными стенами кладут в один слой. Фундамент для трехслойной стены дома выполняют также трехслойным — несущий слой, слой утеплителя и облицовка. Облицовочный слой делают из узких (12 см.) бетонных блоков или полнотелого керамического кирпича. Лучшим материалом для облицовки является клинкерный кирпич.

Толщину стен фундамента обычно выбирают одинаковой с толщиной каменных стен дома. Для дома с деревянными или каркасными стенами толщину стен фундамента делают в пределах 250 — 300 мм.

Блочный фундамент для дома на сильно пучинистых грунтах

Для защиты дома от деформаций, вызванных воздействием сил морозного пучения грунта, подошву фундамента обычно закладывают на глубину промерзания грунта. Но есть и другие варианты устройства фундаментов на пучинистых грунтах.

Современное решение в домах без подвала на пучинистых грунтах — это устройство мелкозаглубленного теплоизолированного ленточного фундамента.

Идея устройства этого фундамента состоит в том, что пучинистый грунт возле фундамента защищают от промерзания и он перестает зимой пучиниться.

Для этого, фундамент и грунт вокруг утепляют слоем пенопласта или экструдированного пенополистирола.

Конструкцию несущей части теплоизолированного фундамента из кладочных блоков можно выполнить так, как описано ниже, для фундамента дома на слабо пучинистых грунтах.

Как утеплить фундамент и грунт, чтобы защитить его от промерзания, рассказано в статье:

Читайте: «Теплоизолированный мелкозаглубленный ленточный фундамент для пучинистых грунтов»

На не пучинистых, слабо пучинистых и даже средне пучинистых грунтах мелкозаглубленный фундамент для частного дома можно сделать из кладочных материалов и без утепления грунта.

Дешевый фундамент для дома на слабо пучинистых грунтах

На не пучинистых или слабо пучинистых грунтах, для частного дома или бани, устраивают мелко заглубленный фундамент. Для указанных условий достаточно выполнить горизонтальное армирование рядов кладки.

Кладку фундамента армируют кладочной сеткой с диаметром проволоки 4-5 мм. и размером ячеек 100х100 мм. Ширина подошвы фундамента (размер в на рисунке) рассчитывается, исходя из несущих свойств грунта и веса здания — узнать здесь.

Ширина подошвы фундамента для дома с легкими стенами из дерева, или каркасными стенами, для большинства слабо пучинистых грунтов обычно достаточна  в пределах 20 — 40 см. (больший размер относится к трехэтажным зданиям). Для этих домов ширину подошвы делают равной толщине стены фундамента.

Для каменных домов с тяжелыми стенами из кирпича или блоков ширину подошвы фундамента на слабо пучинистых грунтах увеличивают до 0,6 — 0,8 м. (больший размер относится для трехэтажных домов с железобетонными перекрытиями). Здесь стены фундамента имеют меньшую толщину, чем ширина подошвы.

Если ширина подошвы превышает толщину стен фундамента, то стены сборного фундамента из блоков устанавливают на ленту монолитной железобетонной подошвы необходимой ширины. В нижнюю часть подошвы перед заливкой бетона укладывают арматурный каркас.

Дно траншеи фундамента выравнивают, насыпая слой песчано-гравийной смеси. На не пучинистых и слабо пучинистых грунтах общая толщина выравнивающей песчаной подушки не более 200 мм. Необходимо тщательно утрамбовать слой насыпного грунта. Чем тоньше слой грунта, тем легче его утрамбовать.

На песчаную подушку укладывают полимерную профилированную мембрану. Первый ряд блоков укладывают на мембрану, на кладочный раствор.

Если стены дома из газобетонных блоков, то поверх цоколя обязательно следует выполнить монолитный армированный пояс.

Дешевый мелко заглубленный фундамент на средне пучинистых грунтах

На грунтах средней степени пучинистости, в конструкцию фундамента из кладочных материалов добавляют два монолитных железобетонных пояса. Один пояс — это монолитная армированная подошва фундамента. Второй пояс устраивают по верху кладки фундамента или цоколя.

Кроме того, под подошвой фундамента делают противопучинистую песчаную подушку.

Не заглубленный фундамент для деревянного или каркасного дома или бани на средне пучинистых грунтах: 1 — песчано-гравийная противопучинистая подушка; 8 — кладка фундамента и цоколя; 10 — грунтовая засыпка пола по грунту; 11 — монолитный армированный бетонный пояс по верху цоколя; 13 — монолитная железобетонная подошва фундамента.

Толщина монолитного железобетонного пояса по верху цоколя (11) и подошвы (13) фундамента  10 см. В монолитный пояс укладывают арматурную сетку с 2 или 3 прутками рабочей арматуры класса A-III, диаметром 10 мм.

Монолитную подошву (13) удобно устраивать поверх профилированной мембраны, уложенной на уплотненную песчаную подушку (1).

Для легких деревянных и каркасных домов фундамент заглублять в грунт опасно. На боковую поверхность заглубленных фундаментов действуют касательные силы морозного пучения грунта. Этих сил может оказаться достаточно для того, чтобы приподнимать легкое здание вверх из земли.

Для легких деревянных и каркасных зданий более экономным и безопасным будет не заглубленный фундамент (на рисунке выше). Из-за отсутствия заглубленной в грунт боковой поверхности, на такой фундамент не действую касательные силы морозного пучения грунта.

Мелкозаглубленный блочный фундамент для дома с каменными стенами

Ширина подошвы фундамента дома с каменными стенами, как правило, получается больше, чем толщина стен.  Для этих условий выгодно делать монолитную армированную ленту подошвы сборного фундамента увеличенной высоты. Сверху, на подошве, выкладывают подземную и надземную (цоколь) части фундамента из мелкоформатных бетонных блоков или кирпича.

Заливка бетона монолитной подошвы фундамента прямо в траншею, без опалубки

На слабо- и среднепучинистых грунтах ширину траншеи выгодно делать равной ширине подошвы фундамента. Бетон заливают в траншею враспор, без устройства опалубки. Предварительно в траншею устанавливают арматурный каркас. Такой способ подходит для достаточно плотных грунтов, в которых вертикальные стенки траншей не осыпаются.

На среднепучинистых грунтах на стенах траншеи закрепляют листы утеплителя, экструдированного пенополистирола толщиной 40 мм. Слой утеплителя отделяет бетон от грунта, что уменьшает воздействие на стенки фундамента касательных сил морозного пучения грунта. Такое решение позволяет отказаться от засыпки пазух траншей фундамента. Кроме того, утеплитель увеличивает сопротивление теплопередаче цокольной части здания и уменьшает промерзание грунта под подошвой фундамента. Слой утеплителя выполняет также роль гидроизоляции фундамента.

Для дома с каменными стенами, на участках без сильного уклона, подошву фундамента  достаточно заглубить на 0,3-0,4 м от поверхности земли.

Комментарий к видео. При заливке бетона прямо в траншею, монолитную ленту фундамента можно оставлять без гидроизоляции. Выстилать пленкой траншею, как делают некоторые, не обязательно. В этом варианте гидроизоляцию устраивают выше, на уровне кладки блоков цоколя. Защитный слой бетона между грунтом и арматурой в подошве фундамента должен быть не менее 70 мм.

Высоту цоколя при строительстве в районах с высоким снежным покровом необходимо увеличить. Для кладки высокого цоколя  выгодно использовать бетонные или керамзитобетонные малоформатные блоки. Снаружи кладку утепляют листами экструдированного пенополистирола. При устройстве фундамента на пучинистых грунтах слой утеплителя также укладывают и под отмостку.

Песчаная подушка для сборного блочного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта. На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя.

При устройстве фундамента на средне и более пучинистых грунтах песчаная подушка уже является противопучинистой.  Подушка увеличивает несущую способность и уменьшает деформации пучения ниже лежащего грунта.

Для уменьшения действия сил морозного пучения, под фундаментом устраивают противопучинистую песчано-гравийную подушку. Высоту песчаной подушки (размер h на рисунке) определяют расчетом. Для большинства средне пучинистых грунтов толщина песчаной подушки находится в пределах 0,3-0,5 м. Песчано-гравийную смесь укладывают слоями толщиной не более 20 см. Каждый слой тщательно трамбуют.

Для не заглубленного фундамента (на рисунке) толщину противопучинистой подушки увеличивают на средне пучинистых грунтах до 0,6 м. Ширина песчаной подушки должна быть шире подошвы фундамента (размера b)  минимум на 200 мм. с каждой стороны.

Ширину монолитной подошвы фундамента (размер b на рисунке) определяют расчетом. Ширина подошвы может оказаться больше, чем толщина стены фундамента.

Гидроизоляция сборного фундамента

Профилированная мембрана под подошвой фундамента

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м² и поставляется в рулонах шириной от 0,5 до 3,0 м, длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа. Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки блоков и бетона.

Профилированная мембрана служит гидроизоляцией, предотвращая подсос капиллярной влаги из грунта в ленту фундамента. Сверху на мембрану на слой раствора укладывают фундаментные блоки или заливают бетон монолитной подошвы. Выступы мембраны с нижней стороны вдавливаются в песчаную подушку, а сверху через кладочный раствор или бетон фиксируются в ленте фундамента. Таким образом мембрана усиливает связь между подушкой и фундаментом.

Раньше для этих целей применяли другой способ. В песчаную подушку втрамбовывали слой щебня, который затем проливали расплавленным битумом. В современной практике строительства проще и быстрее поверх песчаной подушки раскатать рулон профилированной мембраны.

Профилированные мембраны рекомендуется также применять для гидроизоляции полов по грунту.

Для гидроизоляции боковых поверхностей фундамента дома без подвала достаточно использовать обмазочную гидроизоляцию. Перед нанесением мастики заполняют раствором и выравнивают швы кладки. Мастику на основе битума наносят в два слоя на высоту засыпки грунтом. С наружной стороны — до уровня отмостки. С внутренней стороны — до уровня пола по грунту.

Горизонтальная гидроизоляция стен в двух уровнях

Горизонтальную гидроизоляцию кладки устраивают из рулонных материалов по выровненному основанию. Рекомендуется устраивать горизонтальную гидроизоляцию в двух уровнях.

Первый слой гидроизоляции укладывают между фундаментом и цоколем на уровне отмостки.  Этот слой соединяют с вертикальной гидроизоляцией ленты фундамента.

Второй слой гидроизоляции в стене делают выше, между цоколем и стеной дома, на уровне пола первого этажа. Гидроизоляцию пола по грунту соединяют с гидроизоляцией стены.

Начиная строительство частного дома на участке необходимо правильно выбрать посадку дома по вертикали – определить, на какой высоте расположить уровень пола первого этажа (высоту цоколя) и как изменить вертикальную планировку грунта на площадке строительства.

Правильные посадка дома и вертикальная планировка участка необходимы для решения следующих задач:

• Обеспечить расположение котлованов, траншей, подушек и фундаментов выше уровня грунтовых вод.
• Отведение ливневых и паводковых вод от дома и далее за пределы участка.
• Размещение надфундаментных конструкций (стен, цокольного перекрытия) выше уровня снегового покрова для защиты их от увлажнения.

  На строительных площадках, как с уклоном, так и без уклона, необходимо всегда предусматривать и выполнять искусственное повышение уровня грунта, путем подсыпки (насыпи) стороннего грунта. До начала работ сделайте вертикальную планировку участка с целью отвода атмосферных вод с застраиваемой территории.

Читайте: «Вертикальная планировка строительной площадки частного дома».

В процессе монтажа фундамента в траншеях может накапливаться талая и дождевая вода. Сооружение дома на ослабленном грунте, насыщенном водой, чревато появлением трещин в  стенах.

Процесс возведения фундамента, от копки траншей до обратной засыпки пазух и устройства отмостки, необходимо выполнить в сухую погоду и в минимальный срок.

Обратную засыпку пазух фундамента производят не пучинистым грунтом с послойным уплотнением.

После окончания работ по устройству фундамента обязательно без промедления сделайте отмостку. По краю отмостки рекомендую делать водоотводные лотки. Воду с лотков и с водосточной системы крыши отводить подальше от дома.

Гидроизоляция фундамента и защита от воды для дома с подвалом

Стены фундамента в доме с подвалом требуют усиленной защиты от влаги. Для условий, когда уровень грунтовых вод ниже подошвы фундамента, на поверхность стен наносят обмазочную гидроизоляцию в виде слоя полимер-битумной мастики.

Наружные стены подвала дополнительно оклеивают двумя слоями гидроизоляционного рулонного материала.

Профилированную мембрану удобно и выгодно применять для устройства гидроизоляции пола в подвале. Нет необходимости делать бетонное основание для оклеечной гидроизоляции.

Надежную защиту подвала от воды может обеспечить только пристенный дренаж. Обязательно сделайте его.

Читайте: «Пристенный дренаж вокруг фундамента».

Армирование сборного фундамента

Для увеличения прочности, в стены фундамента из любых блоков можно укладывать арматуру в горизонтальные швы кладки.

В монолитные пояса и подошвы фундамента закладывают арматурные сетки из 2 — 3 продольных стержней рабочей арматуры диаметром 10 — 12 мм.

В монолитных лентах фундамента расстояние между соседними стержнями рабочей арматуры не должно быть больше 300 мм. При необходимости число стержней увеличивают.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек с шагом 600 мм дополнительные стержни рабочей арматуры. Между нижней и верхней сетками размещают вертикальные рабочие стержни с тем же шагом.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Продольную и поперечную арматуру скрепляют вязальной проволокой.

Не оставляйте фундамент на зиму без защиты

Защита от воды и утепление на зиму ленточного сборного фундамента из бетонных блоков. 1 — сверху вниз: пригрузочный слой грунта, пленка, утеплитель (пенопласт, мешки с соломой, опилки), гидроизоляция грунта и ленты фундамента; 2 — гидроизоляция и утепление фундамента по проекту; 3 — обратная засыпка пазух и обваловка ленты фундамента грунтом.

Мелко заглубленные фундаменты не допускается оставлять на зиму без нагрузки, если не успели сделать стены и крышу. Особенно это касается фундаментов на пучинистых и водонепроницаемых грунтах.

На боковую поверхность заглубленных в грунт фундаментов действуют касательные силы морозного пучения грунта, которые вытолкнут не нагруженный фундамент вверх.

Под незащищенной фундаментной лентой грунт замерзнет на большую глубину, значительно увеличив при этом свой объем. Весной, начав оттаивать, грунт будет неравномерно проседать, фундамент не сможет опустится на свое прежнее место. Все эти процессы нередко приводят к растрескиванию фундамента.

Если такой фундамент оставляют на зиму не нагруженным — дом не построен, то фундамент и грунт возле фундамента необходимо защитить от воды и промерзания. Фундамент и грунт утепляют, покрывают теплоизоляционным материалом — пенопластом, опилками, соломой и т.п.

Выбор конкретной конструкции фундамента для дома надежнее и выгоднее поручить специалистам. Самостоятельное решение скорее всего приведет к чрезмерному удорожанию строительства в результате перестраховки, либо к слабости конструкции, что обойдется еще дороже.

Из мелко форматных бетонных блоков удобно выложить заодно с фундаментом и стены цоколя. Узнайте все о размерах, гидроизоляции и утеплении цоколя дома.

Следующая статья:

Расчет размеров теплоизоляции мелкозаглубленного фундамента под дом

Предыдущая статья:

Расчет мало- мелкозаглубленного фундамента для дома

  Прочитайте также статьи:

Выбор фундамента для дома на пучинистом грунте

Какой фундамент самый лучший для дома!

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть! — все опросы

Постройка блочного фундамента – Изящное домостроение

Практическое руководство

Как залить фундамент и уложить бетонный блок, а также что делать с гидроизоляцией, дренажом и изоляцией.

Ричард Т. Крех-старший. Выпуск 15

Сводка: Фундаменты из бетонных блоков широко используются в некоторых частях страны. Эта статья, написанная каменщиком, представляет собой руководство по его строительству. Он охватывает все основные детали и включает хорошо иллюстрированную врезку о том, как нанести нужное количество раствора в нужном месте с помощью кельмы.

Фундаментные стены часто являются самой запущенной частью строения. Но на самом деле они являются наиболее конструктивно важным элементом дома. Они поддерживают вес здания, распределяя всю его нагрузку на большую площадь. Помимо структурных требований, фундаменты должны быть гидроизолированы, изолированы и должным образом дренированы.

Несмотря на то, что глубина стены фундамента может варьироваться в зависимости от конкретных потребностей площадки или здания, фундамент всегда должен находиться ниже линии промерзания. Если это не так, фундамент будет вздыматься в холодную погоду, когда мерзлая земля набухает, а затем оседает в теплую погоду, когда земля размягчается. Это смещение может привести к растрескиванию фундамента, каркаса стоек, а также к волнистым полам и провисанию крыш.

Бетонные блоки состоят из портландцемента, мелкого заполнителя и воды. Они были популярным выбором для фондов, потому что они не слишком дороги, они легко набираются и доступны везде. Блочные фундаменты обеспечивают достаточную прочность на сжатие и устойчивость к огню и влаге. Они не требуют опалубки и не дороги в обслуживании.

Все стандартные блоки имеют высоту 8 дюймов и длину 16 дюймов, включая обычную толщину строительного раствора толщиной 3/8 дюйма и швы основания. Но они бывают разной ширины. Размер, указанный для блока, всегда относится к его ширине. Необходимый размер зависит от вертикальных нагрузок и боковых напряжений, которые стена должна выдерживать, но, как правило, большинство фундаментов из бетонных блоков строят из 10-дюймовых блоков. или 12-дюймовый. блокировать.

Фундаменты

После разметки и выемки фундамента производится заливка фундаментов бетоном. Фундаменты должны быть примерно в два раза шире блочной стены, которую они будут поддерживать. 12-дюймовый. фундаментная стена из бетонных блоков, например, должна иметь основание шириной 24 дюйма. Средняя глубина фундамента, если нет особых проблем, составляет 8 дюймов.

Бетонные фундаменты домов или небольших сооружений должны иметь прочность на сжатие 2500 фунтов на квадратный дюйм (psi). Вы можете заказать смесь для фундамента, либо указав смесь из пяти мешков, что означает, что на каждый кубический ярд приходится пять мешков портландцемента, либо запросив рецептурную смесь, которая заказывается с указанием рейтинга psi. Некоторые архитекторы и местные строительные нормы и правила требуют, чтобы вы указали рецептурную смесь при заказе. В любом случае, бетон для фундамента немного дешевле, чем обычный отделочный бетон, который обычно содержит не менее шести мешков портландцемента на кубический ярд. Смесь из шести мешков богаче и ее легче затирать, но она не нужна для большинства оснований.

Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотреть PDF» ниже:

×

Получите советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Просмотр PDF

Стены фундамента из бетонных блоков

Установка стен фундамента из бетонных блоков по области страны (центральная Алабама).

В результате фальшпол выглядит намного лучше, чем если бы плита была залита практически плоско на землю. Вы также не будете беспокоиться о дождевой воде, попадающей со всего дома, как если бы плита лежала ровно на земле.

После заливки фундамента поперек обшивочных досок снова укладываются верёвки, чтобы выровнять поверхности фундаментных стен из бетонных блоков в соответствии с размерами, первоначально установленными на обшивочных плитах. Проверьте строки еще раз, чтобы убедиться, что они вернулись в правильные места.

Укладка стен из бетонных блоков

Бетонные блоки обычно имеют номинальную длину 16 дюймов. «Номинальный» размер относится к размеру блока или кирпича с учетом толщины строительного шва. Фактический размер блока или кирпича меньше номинального размера. Типы бетонных блоков, которые вы можете использовать: —

Коллектор — такой же размер, как у стандартного блока, но с верхним вырезом для бетонной плиты (см. фото ниже)

Блоки должны быть заказаны вами или каменщиком. Я предпочитаю сам считать блоки и стараюсь быть тщательным и точным. Вы не хотите исчерпать блок, но вы также не хотите, чтобы осталось слишком много. Несколько дополнительных стандартных 8-дюймовых блоков пригодятся многим переводникам для использования на протяжении всего проекта, но вам нужно всего от 10 до 20. Если оставшиеся блоки испачкаются, отколотся или сломаются, поставщик не примет их обратно для замены. кредит. Если вы можете избежать большого избытка блока, вы избежите больших потерь.

Как рассчитать количество блоков для заказа?  Сначала отметьте ступени фундамента на плане этажа. Отметьте на плане количество рядов 8-дюймовых блоков в каждой точке. Сядьте за стол с планом этажа и подсчитайте длину блочных стен. Преобразуйте длины в дюймы, разделите на 16 и умножьте на количество рядов блоков. Это даст близкое количество блоков. Не забудьте добавить немного для обрезки, углов и отходов. Также помните, что верхний ряд блока будет блоков заголовка  в областях, где край плиты не будет виден после завершения строительства дома.

На рисунке ниже обратите внимание на то, как бетонный блок уложен на ступени основания  в нижней части стены.

Если дом будет облицован кирпичом снаружи, не забудьте купить коробку кирпичных стяжек и иметь пригоршню на строительной площадке, чтобы их можно было уложить в стены фундамента из бетонных блоков, как в стене выше.

Посмотрите на фотографию ниже, чтобы увидеть, как перемычки возвышаются над стенами, где верхняя часть бетона будет скрыта. Здесь будут установлены каркасные стены, поэтому верхний край блока будет закрыт. Также обратите внимание на торчащий из бетона стальной анкерный болт. Они требуются по правилам для крепления болтами нижней пластины каркасной стены («подошвенной пластины»).

См. нашу страницу о бетонных плитах для получения дополнительной информации об анкерных болтах.

Там, где будет открыта верхняя кромка бетона, например, вокруг внутренних двориков и гаражных ворот, верхний ряд блоков должен быть ниже, а для формирования краев используется древесина. На картинке ниже вы можете видеть, как фундаментная стена из бетонных блоков была построена до уровня плиты, а во внутреннем дворике был сделан 4-дюймовый шаг вниз. Верхние края внутреннего дворика были сформированы с помощью 2×8, так что после завершения ни один блок не будет виден. Вы также можете увидеть ряд полувысоких блоков в ближайшей стене.

Синие полосы на стене были нанесены краской для разметки, которую я распылил, чтобы отметить расположение анкерных болтов, которые нельзя установить, пока бетон не станет достаточно жестким, чтобы их удерживать.
