Как залить ленточный фундамент своими руками

Среди прочих типов фундамента ленточный является самым распространенным в частном строительстве. Заливка его не требует внушительных финансовых затрат и не представляет особой сложности — его может построить и начинающий строитель, нужно лишь разобраться в особенностях работы.

Содержание

  • Преимущества и недостатки
  • Разновидности ленточных фундаментов
  • Материалы и инструменты для работы
  • Разметка ленточного фундамента и земельные работы
  • Монтаж опалубки и арматуры
  • Заливка ленточного фундамента своими руками
  • Дальнейший уход за бетоном
  • Ответы на частые вопросы
    • Можно ли сделать подвал при ленточном фундаменте?
    • Как правильно сделать пол при таком типе основания?
  • Видео по теме

Преимущества и недостатки

Как и любая строительная конструкция, ленточный фундамент имеет свои преимущества и недостатки, хорошо проявляет себя в одних эксплуатационных условиях и совершенно неприменим в других.

Чтобы избежать ошибок в проектировании и строительстве зданий на базе ленточного фундамента, важно знать все его свойства и особенности. Итак, к главным преимуществам конструкции относятся:

  • дешевизна исходных материалов и монтажных работ благодаря небольшим размерам;
  • простота и удобство монтажа, отсутствие необходимости в сложном технологическом оборудовании и особых профессиональных навыках работников;
  • стойкость к постоянным высоким нагрузкам, то есть пригодность для частного двух- или трехэтажного строительства;
  • совместимость со всеми современными технологиями возведения стен;
  • высокая скорость заливки бетона, позволяющая существенно сократить сроки строительства.

Тем не менее, фундаменту такого типа свойственны несколько недостатков, самыми серьезными из которых являются:

  • потребность в детальном анализе грунта и проведении достаточно сложных проектных расчетов с целью определения геометрических параметров будущего фундамента;
  • большая масса конструкции, которая при ошибке в расчетах будет способствовать «проседанию» здания.

Проанализировав все плюсы и минусы ленточного фундамента, можно прийти к выводу, что оптимальной сферой его применения является частное строительство на достаточно прочных, стабильных грунтах без уклона

. Кроме того, такой тип фундамента может выручить в условиях ограниченного бюджета и при сжатых сроках выполнения работ.

Разновидности ленточных фундаментов

Основным критерием классификации ленточных фундаментов является их внутренняя структура. В зависимости от нее конструкции делят на три группы:

  1. Монолитные фундаменты. Состоят из армирующих прутьев, заранее установленных в траншеи и скрепленных между собой, которые заливаются бетоном. Такая технология обеспечивает наибольшую прочность, надежность и долговечность сооружений.
  2. Сборные. Состоят их готовых железобетонных блоков промышленного производства, соединенных цементным раствором. Из-за разнородной структуры подвержены деформациям и разрушениям в местах стыков при несоблюдении условий постройки.
    Главное достоинство сборного фундамента – скорость и простота монтажа.
  3. Прочие. Как правило, это группа объединяет легкие ленточные фундаменты для нежилых помещений, например, кирпично-каменные, песчаные, грунтоцементные.
Особняком держатся свайно-ленточные конструкции. Обычно они выполняются по монолитной технологии, но включают, помимо прочего, глубокие литые сваи с арматурным каркасом, позволяющие удерживать фундамент на нестабильных грунтах.

Материалы и инструменты для работы

Роль основных строительных материалов, используемых при возведении опалубки, установке прутьев и заливке ленточного фундамента, играют:

  • доски, в том числе маячные, продольные и необходимые для изготовления щитов опалубки;
  • прутья арматуры диаметром не менее 10 мм, выбираются в соответствии с расчетными нагрузками и рисунком армирования;
  • проволока, натяжные крюки и скобы, которые используются для скрепления прутьев;
  • бетонный раствор, компонентами которого являются цемент, песок и щебень (пропорции составляющих даны в таблице ниже).

Набор инструментов варьируется в зависимости от планируемого объема работ. Если периметр и ширина фундамента относительно невелики, преобладают ручные инструменты, такие как:

  • лопаты, заступы для земляных работ и заливки;
  • металлические емкости для приготовления бетона;
  • молотки, пилы и другие столярные инструменты;
  • пассатижи и клещи для работы с проволокой;
  • средства резки металла, например, ножовка, электролобзик, УШМ.

С ростом объема работ увеличивается и степень механизации процесса. Применяются экскаваторы, бетономешалки, портативные станки и мощный ручной электроинструмент.

Разметка ленточного фундамента и земельные работы

В отличие от свайно-винтового фундамента, ленточный прекрасно подходит для строительства  зданий с цокольными этажами, подвалами и подпольями. Однако на пучинистом грунте этот вариант окажется довольно затратным – такой вид основания лучше всего возводить на сухом грунте, который вспучивается меньше, нежели влажный. Также невыгодно будет заливать фундамент на большую глубину, а вот для небольших домов, бань и гаражей он подойдет наилучшим образом.

Поскольку на подготовку основания под постройку уходит почти третья часть от общей стоимости строительства, следует заранее разобраться, как правильно сделать ленточный фундамент. Также обязательно нужно исследовать тип грунта на участке и глубину его промерзания, чтобы понять, подходит ли вам вообще такой тип фундамента. Впоследствии исправлять свои ошибки будет намного сложнее.

Перед тем как построить ленточный фундамент, необходимо расчистить участок от лишнего мусора и приступить к его разметке. В соответствии с подготовленным проектом гаража, бани или дома необходимо нанести на земле внешние и внутренние границы будущего фундамента. Делается это с помощью подручных средств: деревянных колышков или прутьев арматуры и веревки (проволоки, прочной лески).

Необходимо нанести на земле внешние и внутренние границы будущего фундамента

Как разметить ленточный фундамент идеально ровно, чтобы не пришлось переставлять колышки с места на место:

  • начните разметку с определения оси будущего здания;
  • воспользовавшись отвесом, наметьте первый угол, а от него перпендикулярно натяните шнур или леску ко второму и третьему углу здания;
  • затем посредством угольника определяется четвертый угол;
  • проверьте все углы, измерив диагонали, — если углы совпали, можно вбить колышки и натянуть между ними леску;
  • точно так же сделайте внутреннюю разметку, отступив от внешней на 40 см (оптимальная ширина фундамента).

Закончив с разметкой, изучите перепады поверхности на участке и выберите самую низкую точку. Отсюда нужно будет начинать отсчет глубины траншеи, чтобы исключить в дальнейшем разницу в высоте фундамента. Для небольшого дома достаточно будет глубины котлована около 0,4 м.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора. Только не копайте на глаз — обязательно проверяйте с помощью водяного уровня, чтобы дно траншеи было максимально ровным, такая предосторожность поможет избежать многих проблем в будущем. Не забывайте и о том, что стенки траншеи должны быть строго вертикальными.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора

Монтаж опалубки и арматуры

На дне вырытой траншеи устраивается песчаная подушка, которая не только снижает нагрузку в межсезонье на фундамент, распределяя ее на всю площадь основания, но и позволяет сэкономить строительные материалы. Насыпьте песка слоем не меньше 150 мм, выровняйте его поверхность с помощью водяного уровня и утрамбуйте, смочив водой. Поверх песчаной подушки можно насыпать слой щебня и проложить гидроизоляцию в виде рубероида или полиэтиленовой пленки для усиления прочности основания.

До того как залить ленточный фундамент, обязательно нужно будет соорудить опалубку из доступных материалов – фанеры, деревянных досок, кусков металлочерепицы и т.д. Опалубка скручивается шурупами или сбивается гвоздями, при этом шляпки гвоздей располагают внутри, чтобы потом было проще разбирать конструкцию, и стенки фундамента получились ровнее. Установленная опалубка должна выступать над поверхностью земли как минимум на 30 см. Внутри опалубки по всему периметру натяните веревку на том уровне, до которого будете заливать фундамент. Сразу позаботьтесь об отверстиях для канализационных и водопроводных труб, иначе впоследствии придется их прорубать, нарушая целостность бетонного монолита.

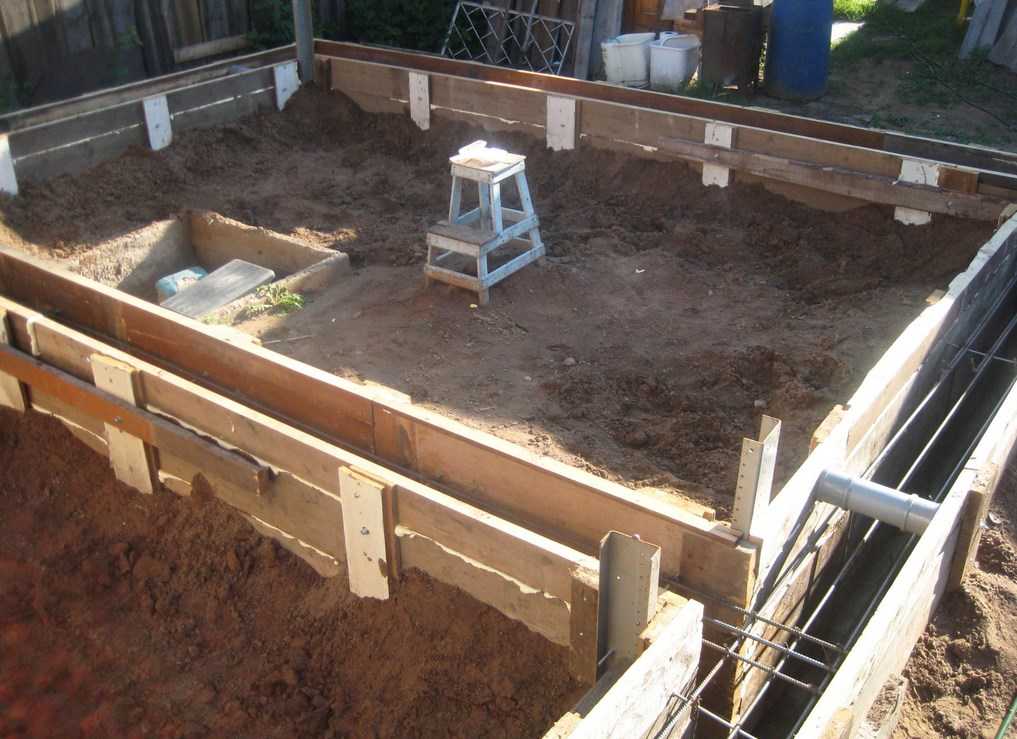

Опалубка скручивается шурупами или сбивается гвоздями

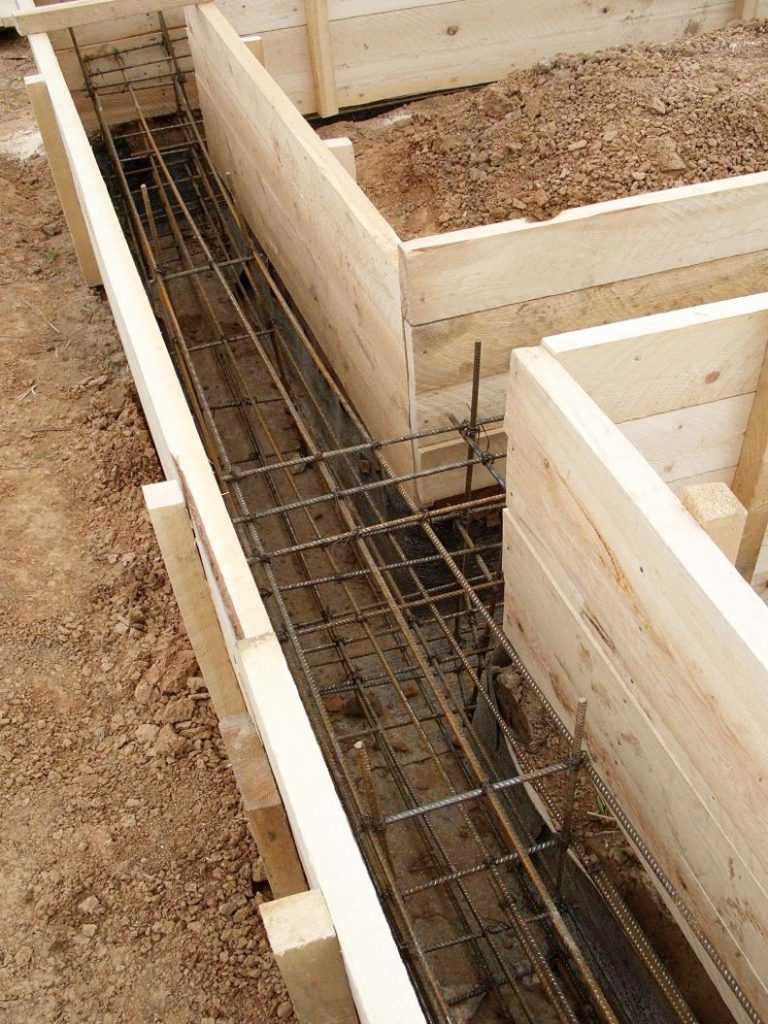

Следующим этапом будет укладка арматуры. Свяжите арматурные стержни сечением 12 мм специальной вязальной проволокой так, чтобы стороны квадратных ячеек составляли по 30  см. Сварку лучше не использовать, поскольку в местах сварки будет проявляться коррозия, а вязка проволокой вдобавок обеспечивает гибкость конструкции при движении грунта. Укладывая арматуру в траншею, проследите, чтобы со всех сторон оставался отступ по 5 см, тогда арматура окажется внутри монолита.

Заливка ленточного фундамента своими руками

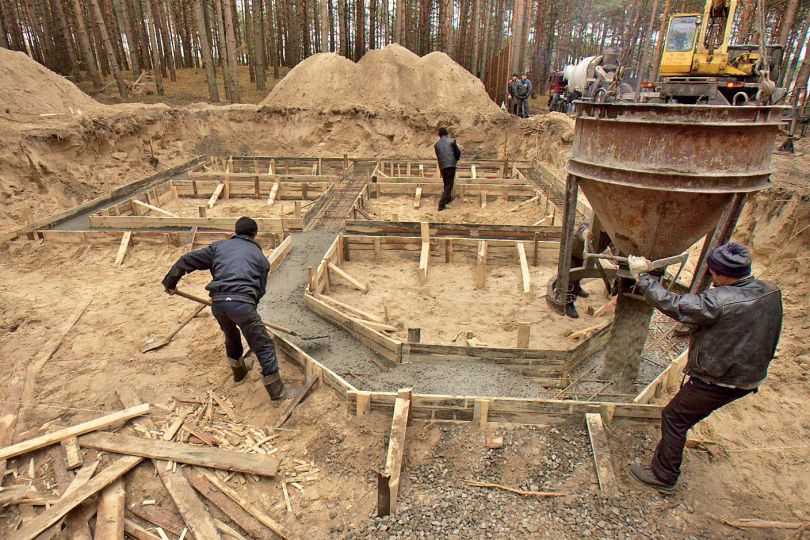

Теперь разберемся, как правильно залить ленточный фундамент. Рассчитайте, сколько вам потребуется бетона, перемножив высоту, длину и ширину фундамента. Можно приготовить бетонный раствор самостоятельно, смешав 3 части песка, 5 частей щебня и одну часть цемента, разбавив водой до оптимальной консистенции. Но лучше все же использовать бетон заводского изготовления, поскольку за один раз залить приготовленный самостоятельно бетон у вас не получится, в результате образуются «холодные швы» и мостки холода, через которые впоследствии будет просачиваться вода, разрушая фундамент. Если вы будете заливать фундамент при помощи машины, убедитесь, что с любого угла опалубки есть доступ для заливки, и что раствор в машине не успел затвердеть — при необходимости разбавьте его водой.

Пошаговая инструкция по заливке:

  • бетон заливается понемногу, слоями по 20 см;
  • каждый залитый слой тщательно трамбуется специальными деревянными трамбовками, чтобы не допустить образование пустот в монолите;
  • с этой же целью необходимо простукивать стенки опалубки;
  • заливка осуществляется до уровня закрепленной веревки;
  • по окончании работ поверхность залитого фундамента выравнивается мастерком, протыкается в нескольких местах арматурой (чтобы воздух мог выйти), опалубка снаружи простукивается деревянным молотком.

Заливка осуществляется до уровня закрепленной веревки

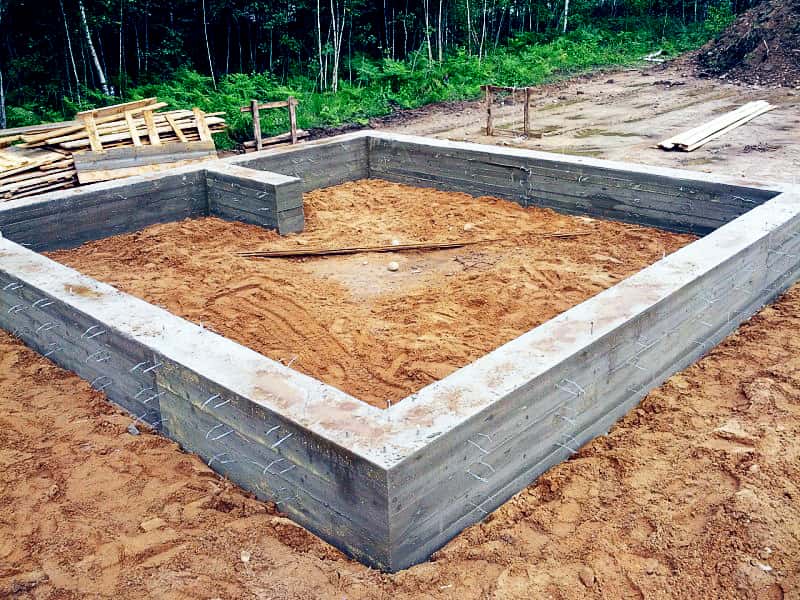

Итак, как делать ленточный фундамент мы разобрались, теперь остается лишь дождаться, пока он полностью подсохнет – на это может потребоваться около месяца. В это время укрывайте фундамент на ночь непромокаемыми материалами, чтобы дождем не смыло цемент с поверхности, а днем при солнечной погоде поливайте водой во избежание растрескивания верхнего слоя.

Опалубку рекомендуется демонтировать не ранее, чем через две недели после заливки фундамента, а лучше через месяц.

Дальнейший уход за бетоном

После заливки важно обеспечить условия для его равномерного затвердевания, в первую очередь – необходимые показатели температуры и влажности. Комплекс направленных на это действий называют уходом за бетоном. В первую очередь, нужно укрыть фундамент, частично изолировав его от воздействия солнечного излучения и других внешних факторов. В холодные пасмурные дни это делаю через 8-12 часов после заливки, в солнечные и ветреные дни – через 2-4 часа. Поверхность бетона засыпают опилками или песком, накрывают мешковиной или другими подобными материалами. Теперь нужно обеспечить регулярное поступление влаги, для чего фундамент поливают из шланга через распылитель каждые 1,5-3 часа в зависимости от погоды в дневное время суток и хотя бы дважды за ночь.

Обратите внимание! Если температура опустится ниже +5 градусов, увлажнение придется прекратить. В таком случае удержать влагу помогут специальные лаки и эмульсии.

Срок ухода зависит от марки использованного цемента. Для быстрозатвердевающих сортов достаточно 2-3 суток, стандартный цемент увлажняют в течение недели, а медленнозатвердевающий – до двух недель. Кроме того, необходимо учитывать конфигурацию фундамента – глубокие и широкие конструкции требуют более тщательного ухода.

Ответы на частые вопросы

Можно ли сделать подвал при ленточном фундаменте?

Ленточный фундамент можно считать лучшим вариантом для реализации проектов строительства подвала или погреба. Он имеет достаточное заглубление в грунт, чтобы выдерживать дополнительные нагрузки, при условии рытья подвала на некотором расстоянии от несущих стен.

Как правильно сделать пол при таком типе основания?

Пол в зданиях с таким фундаментом создается по методу слоеного пирога. Грунт засыпают песком, утрамбовывают и покрывают щебнем, выше располагают металлическую ячеистую стяжку, на ней – слой гидроизоляции. На гидроизоляцию настилают утеплитель и чистовые слои пола.

Видео по теме

В видеоролике показан внешний вид ленточного фундамента сложной конфигурации с несъемной опалубкой.

Оцените статью:

[Голосов: Среднее: ]

правильно и поэтапно- Обзор +Видео

Фундамент является основой каждого жилого строения. От его прочности и надежности зависят эксплуатационные характеристики здания, его устойчивость, прочность и безопасность.Ведь именно он воспринимает на себя главную нагрузку от всего строения, поэтому его грамотное возведение так важно.

Ленточный фундамент является доступным и довольно популярным: на него часто падает выбор при возведении бань, домов и гаражей частной застройки. Он гораздо более экономичен, чем его свайный аналог, вместе с тем он гораздо более функционален.

Ленточный фундамент как нельзя лучше подходит для возведения жилищ с активно используемым подвалом.

[contents]

Содержание:

  • 1 Подготовительные работы
  • 2 От разметки до заливки
    • 2.1 Земельные работы
    • 2.2 Процесс заливки ленточного фундамента под дом
    • 2.3 Окончание работ и полезные советы

Подготовительные работы

Подготовка проекта устройства будущего фундамента

Прежде всего: в проектно-строительной организации придется заказать геодезическое исследование по определению типа грунта, насколько он способен промерзать зимой, наличие и глубину нахождения грунтовых вод на участке. Также эта компания выполнит необходимые расчеты и составит проект устройства будущего фундамента.

Если планируемая постройка имеет небольшие размеры, все необходимые мероприятия можно сделать самостоятельно. Для строительства коттеджа или другого масштабного строения желательно обратиться к профессионалам.

Подготовка материалов

Обычно для таких работ используют высококачественный бетон двухсотой марки. Смесь можно изготовить самостоятельно, а можно заказать готовую. Процесс является довольно трудоемким, что объясняет неоднородность основания, залитого отдельными порциями.

В состав бетона для изготовления ленточного основания входят:

  • цемент, гравий и крупный песок в стандартном соотношении;
  • чистый песок (речной) для обустройства подушки;
  • 2-сантиметровая струганая доска для изготовления опалубки;
  • проволока для армирования и стальной прут 8-12 мм в диаметре.

От разметки до заливки

Разметка площадки

Одним из важных этапов является разметка площадки для фундамента. Сначала площадка освобождается от посторонних предметов и мелкого мусора. Далее весь грунт с участка срезается примерно на 15 см глубины для ограничения в дальнейшем процессов гниения в подвале строения.

Как осуществляют разметку?

  1. Находят место нахождения первого угла оси здания. С помощью отвеса устанавливают колышки: ими могут послужить подходящие куски арматуры.
  2. Находят следующие углы, второй и третий с помощью бечевы и колышков. Устанавливают колышки и там.
  3. Протягивают шнур в сторону четвертого от предыдущих, по угольнику делают правильный угол, также ставят колышек.
  4. Проверяют диагонали получившегося прямоугольника, повторяющего внешний периметр здания. Они должны быть ровными, если углы построены правильно.
  5. Аналогично намечают внутренний фундамент, а также его частей под отдельные составляющие: крыльцо, опоры под колонны, террасу, несущие стены.
  6. Устанавливают рейки или планки из дерева, чтобы выровнять разметку в горизонтальной плоскости, через них натягивают веревку.

Земельные работы

  1. Нужно подготовить траншею с заданной глубиной, рассчитанной заранее (или указанной в проекте).
    Работа по рытью начинается с наиболее низкого угла, чтобы яма не получилась меньше положенной. Ее стенки должны быть строго вертикальными. Дно выравнивается по уровню.
  2. В вырытый котлован помещают слой песка, толщиной не меньше 15 см.
    Эта подушка будет играть важную роль для перераспределения нагрузки на основание. Особенно актуально это для грунтов, способных к вспучиванию. Песок насыпают слоями, каждый из которых пропитывают водой и хорошо утрамбовывают.

Для предотвращения осыпания грунта должны быть сделаны временные подпорки!

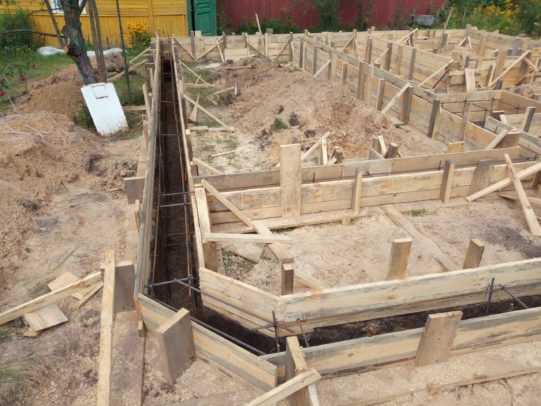

Опалубка

С помощью веревки размечают контур для опалубки. Устанавливают опоры на углах. Для этого требуются брусья толщиной 5 сантиметров.

Опалубку изготавливают из обрезных досок, которые соединяются с помощью уголков с саморезами или деревянных брусков.

Уголки и бруски располагаются снаружи опалубки, шляпки саморезов остаются внутри.

Для избегания деформации конструкции при заливке цементной массы снаружи ставят подпорки. Опалубка должна возвышаться над грунтом на такую высоту, чтобы полученный фундамент был не ниже 30 см. Уровень, до которого заливают бетон, отмечают внутри фундамента.

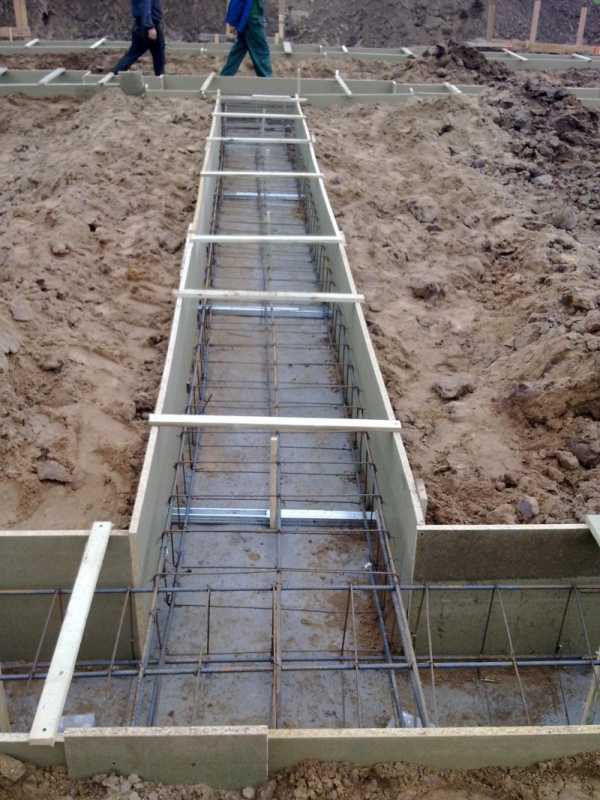

Арматура

  1. Потребуется 8-12 мм металлический пруток, которые режется на куски нужной длины.
    Их размещают вдоль и поперек основания, а если оно толще 40 см, то также и вертикально.
  2. Арматуру прочно связывают между собой металлической проволокой, и надежно фиксируют к стенкам опалубки.

Сварка нарушает коррозийную стойкость материала в местах ее воздействия, поэтому применять ее не рекомендуется!

Процесс заливки ленточного фундамента под дом

Если бетон заказывают, то заливка проводится за один раз, одномоментно. Послойную заливку делают в том случае, если массу готовят собственными силами.

Пошаговая заливка ленточного фундамента

  1. Сначала подготавливают бетон.
    Песок просеивают, смешивают с цементом и водой, равномерно размешивают. Приготовленным составом заливают щебень, количество которого равно количеству песка. Хорошо перемешивают, чтобы весь щебень был равномерно смочен.
  2. В изготовленную своими руками опалубку заливают бетонную смесь.
    Для качественного заполнения и исключения образования пузырей бетон протыкают железным прутом и уплотняют брусом из дерева. Более удобно использовать для этого специальный строительный миксер или перфоратор с насадкой.
  3. Заполняют опалубку бетонной смесью до отмеченного уровня.
    Для ускорения осадки бетона простукивают опалубку снаружи.
  4. Разглаживают поверхность бетона мастерком или правилом.
  5. Зеркало бетона посыпают просеянным сухим цементным порошком.
    Сделать это равномерно получится через сито. Такая процедура обеспечит быстрое схватывание поверхности бетона, предупредит его растрескивание или размывание.
  6. Бетон укутывают укрывным материалом или обычной мешковиной.
    В таком виде оставляют его примерно на месяц для созревания. Если погода жаркая и сухая, то верхний цементный слой периодически смачивается для избегания пересыхания.

Окончание работ и полезные советы

Лишь после окончательного созревания бетонного монолита можно переходить к дальнейшей стройке и начинать возведение стен.

Когда опалубка будет снята, необходимо выполнить качественную гидроизоляцию основания. Это улучшит влагоизолирующие и теплосохраняющие функции ленточного фундамента, а также увеличит срок его службы.

5. Фундаменты — Строительные исследования

В этом разделе вы сможете:

1.    Описать осадку и ее воздействие

2.   0 Чертеж 6 0 90 90 0 0 Описать передачу нагрузок на грунт (традиционный) Ленточный фундамент в масштабе 1:10

4.    Эскиз ступенчатого фундамента

5.    Нарисуйте широкий ленточный фундамент в масштабе 1:10

6,    Нарисуйте глубокий ленточный фундамент в масштабе 1:10

7.   Начертить плотный фундамент в масштабе 1:10

8.    Начертить свайный фундамент в масштабе 1:10

9.    Описать дефекты, связанные с фундаментом, и их причины

10.  Запланировать эти чертежи, когда масштаб 1:20



Функции

· Обеспечить ровную кровать, на которой строить.

· Для поддержки и передачи нагрузка здания на грунт.

· Ограничить расчет.

· Для закрепления здания.

Нагрузки, действующие на фундамент, могут быть:

· Собственный груз = вес здание

· Живая нагрузка = вес мебель, снег и т. д.

· Ветровая нагрузка = вызванные напряжения ветром-

Фундаменты должны быть унесены на глубину, предотвращает повреждение из-за движения подпочвы из-за морозного пучения, движения почвы и т. д. Нагрузка на фундамент всегда вызывает осадку, так как сжимает парус. под. Цель при выборе фундамента должна состоять в том, чтобы сохранить осадку минимум и попытаться избежать неравного урегулирования.

При проектировании зданий и, с большим здания, в частности, инженер-строитель или инженер-строитель обычно проектирует фонды. Инженер посетит объект, проведет исследование и проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, копать пробные ямы с интервалами вокруг участка для определения характера почвы. Когда исследуя гораздо более крупные здания, инженер может бурить вглубь измельчите с помощью специального сверла и извлеките образец почвы, который будет отправлен в лабораторию для анализа, который выявит его природу, несущую вместимость и т. д.

Инженер примет решение о типе наиболее подходящего фундамента, размер фундамента и тип и размер арматуры и т. д. Инженер позволит большой запас прочности в их технические характеристики. Когда здание из вес в несколько сотен или тысяч тонн размещается на площадке, всегда будет определенная сумма урегулирования, этого следует ожидать. Неравномерное, неравное или чрезмерное урегулирование, однако не является приемлемым и проявляется наличием трещин в стены, щели, появляющиеся между тропинками и домом и т. д. Самые известные Пример провала фундамента — Пизанская башня в Италии. Корректирующие работы, такие как «подкрепление» для решения разрушение фундамента возможно в экстремальных обстоятельствах, но такая работа обычно осуществляется специалистами, чрезвычайно дорог и обычно не экономически возможно в жилых домах.

Проблемы грунта

Осадка в застройке видео 1

Осадка в застройке видео 2

Осадка застройка

9 90 погрузиться в землю. Это естественно во всех новых зданиях и будет происходить медленно в течение нескольких лет. Пока здание оседает равномерно (все по тому же курсу) проблем, как правило, нет. Дифференциальный расчет происходит, когда одна область фундамента оседает с другой скоростью, чем другая. Это может привести к растрескиванию здания и даже разрушению фундамента. Трещины всегда будут расти в направлении области большей осадки.

· Разница в несущей способности

Если здание построено на фундаменте, содержит разные типы грунта с разной несущей способностью, одна сторона здание может утонуть больше, чем другое.

· Морозное пучение

Если уровень грунтовых вод в районе особенно высок, в холодную погоду он может замерзнуть. Это заставляет почву расширяться вверх и создает подъемную силу на здание, известное как морозное пучение.

· Сжатие почвы

Во время Летом деревья поглощают влагу из почвы, в результате чего почва сжимается или сокращаться, сжиматься. Это движение в почве может оставить фундамент без опоры, привести к растрескиванию и возможному разрушению фундамента.

· Расширение почвы

Если дерево возле здания (в пределах 30 м) срублено, влажность почва увеличивается, заставляя почву расширяться / вздыматься.

· Перегрузка фундамента

Если на одной стороне здания большая нагрузка на фундамент, чем другая, дифференциальная осадка может происходить. Это может быть вызвано:

— изменениями в здание, напр. удаление несущей стены перенесет дополнительную нагрузку на ближайшую стену. Фундамент ближайшей стены, возможно, не был рассчитан на дополнительную нагрузку.

-дополнительная загрузка из-за непредвиденной динамической или стационарной нагрузки, т.е. вес книг в библиотеке.

Деревья

Во избежание усадки и набухания почвы, деревья должны быть посажены вдали от здания. Расстояние между дом и дерево должны равняться полностью созревшей высоте дерева. В случаях, когда это невозможно, можно необходимо создать постоянный барьер между деревом и домом для черного свободные крыши.

Анкоридж
Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на земля. Для более высоких зданий, особенно небоскребов, их фундамент сохраняет они прикреплены к земле, чтобы ветер не опрокинул их.

Вопросы дизайна

Ширина/пропорции
Фундамент работает за счет распределения веса стены на большей площади, чтобы уменьшить их общее воздействие на недра. Этот распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот означает, что увеличение площади приводит к уменьшению силы, приложенной к почвы. Традиционные ленточные фундаменты всегда в три раза шире, чем общая ширина стены и глубина фундамента одинаковы толщина как у стены.

Жесткость
Когда груз размещается на бетонной балке или основание верхняя часть находится в сжатии. Нижняя половина находится в напряжении. Средняя часть нейтральна. Это известно как нейтральная ось. Бетон слаб на растяжение и имеет тенденцию трескаться в местах, где он находится под напряжением. За По этой причине бетонные балки и фундаменты армируются сталью, которая силен в напряжении. Чтобы получить наилучший результат от армирования, следует находится в зоне напряжения. Арматурные стержни расположены на 75 мм выше основание фундамента. Это обеспечивает адекватное покрытие арматурных стержней. для предотвращения коррозии.

Материалы
Фундаменты из бетона, обычно 1 используется бетонная смесь:

· однокомпонентный цемент.

· трехпортовый мелкий заполнитель (песок).

· шесть частей крупного заполнителя (гравий).

Удобоукладываемость смеси очень важный. По этой причине, а также из соображений скорости и трудозатрат бетон не смешивается на месте, а доставляется на место автотранспортом. Бетон засыпается в траншеи и разбрасывается вручную. Затем его уплотняют и выравниваются механическим или ручным способом, т. е. с помощью стяжки или поверочной линейки. Это должно произойти до того, как бетон начнет схватываться.

Хардкор
Hardcore – это щебень, который используется в качестве несжимаемый «наполнитель», компенсирующий снятие верхнего слоя почвы. строительные нормы гласят, что хардкор следует уплотнять слоями минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор прокалывая радоновую мембрану, верхний слой засыпают слоем песка называется ослеплением.

Вибрация
При использовании бетона воздушные пустоты в смеси резко снизить прочность бетона. Бетон вибрирует используя удар или механическую вибрацию, чтобы удалить эти воздушные пустоты.

Факторы которые влияют на прочность бетона в фундаменте

· Неправильное размещение и/или размеры армирования.

· Фундамент размещен на неправильная глубина, что может привести к дальнейшей осадке.

· Заливка фундамента в неподходящие погодные условия, такие как мороз (вода в бетон замерзнет до схватывания) или слишком жаркая погода (вода в бетон испарится перед схватыванием).

· Размещение блока работает на свежем плита, прежде чем она успеет затвердеть.

· Использование неправильного водного цемента соотношение.

· Слишком много воздуха в смеси, из-за недостаточной вибрации/уплотнения бетона.

Фундаменты типы
Существует много типов конструкций фундаментов, используемых в современные здания. Каждый фундамент должен быть рассчитан на конкретное здание, с учетом:

— загрузка здания.
— несущая способность грунта.
— стоимость.
— почвенно-температурный режим.

Основные типы фундаментов, используемых сегодня, могут быть отнесены к категории:

v ленточные фундаменты.

Ø традиционная полоса.

Широкая полоса Ø.

Ø глубокая полоса/засыпка траншеи.

v фундаменты под ростверки.

в свайные фундаменты.

V фундаменты.


Выбор фундамента

Фонд тип

Тип почвы

Подшипник мощность грунта

Типовой ленточный фундамент

Твердая глина

Хорошая несущая способность

Плотный фундамент

Твердая глина, мягкая глина, ил, рыхлый гравий

Несущая способность от умеренной до плохой

Свайный фундамент

Очень мягкая глина и торф, рыхлый гравий

Очень плохая несущая способность на верхнем слое, но более твердая почва глубже вниз


Ленточный фундамент
Видео 1 о ленточном фундаменте

Видео 2 о ленточном фундаменте

Ленточный фундамент является наиболее распространенным типом фундамента, используемого для бытовых нужд. жилища. Ленточный фундамент – это фундамент, который проходит по всей длине каждой несущей стены. Ленточные фундаменты лучше всего подходят для ситуаций, когда:

· вес здания составляет передается через несущие стены (в отличие от колонн).

· вес здания составляет относительно низко.

· структурный дизайн строительство относительно простое.

Распределение веса по фундаменту

Традиционный ленточный фундамент предназначен для отражения того, как передается давление здания. Вес, создаваемый стеной, распространяется под углом 45° от основания стены к почве. Благодаря этому толщина фундамента от стены равна глубине фундамента.

Широкий ленточный фундамент
Если ширина стены превышает глубину, фундамент находится под нагрузкой и может разрушиться. Это может вызвать проблемы, если планируется расширить ширину фундамента, чтобы распределить нагрузка здания на большую площадь. Именно из-за этой проблемы широко используются ленточные фундаменты. Широкие ленточные фундаменты – это ленточные фундаменты, в которых ширина фундамента более чем в три раза превышает толщину стена. В широких ленточных фундаментах используется поперечная сталь, чтобы предотвратить фундаменты от провала. Широкие ленточные фундаменты дешевле при большей ширине, чем традиционные ленточные фундаменты, потому что глубина фундамента не нужна увеличить, чтобы предотвратить растрескивание. Это уменьшает количество используемого бетона, тем самым сэкономив деньги.



Глубокий ленточный/траншейный фундамент
Глубокий ленточный/траншейный фундамент используется при хорошей несущей способности емкость породы вблизи уровня фундамента. Выкапывается траншея, чтобы добраться до скалы

и Заливается бетон для заполнения траншеи. Это недорогая основа, если условия правильные.

Видео о фундаменте Deep Strip


Ступенчатый фундамент
На участках с уклоном может потребоваться использование ступенчатый ленточный фундамент Бетон Для повышения прочности ступени устраивают в соответствии с высотой бетона. блочные работы (225 Ступенчатый фундамент Ступенчатый ленточный фундамент: Обязательно что перекрываемая часть фундамента спроектирована правильно Высота ступени подходит для блочных работ. Ступенчатый ленточный фундамент
H: высота ступени не должна превышать удвоенную толщину фундамента. Фонд. Перекрытие должно составлять 300 мм или быть как минимум в два раза больше высоты (H) или толщины (T) ступени — в зависимости от того, что больше.

Сплошной фундамент
Сплошной фундамент состоит из железобетона плита, которая распределяет вес здания по всей площади пола строительство. Это снижает давление, которое должна оказывать любая данная площадь недр. нести. Плоты используются в районах с низкой несущей способностью грунта. Распространение значительно снижается вес здания по всей площади этажа вероятность дифференциальной осадки, поскольку здание «плавает» в грунте. Сплошные фундаменты утолщены по краям и под несущими стенами до предоставить доп. Край плота имеет форму ступеньки или носка. что позволяет скрыть наружную стену под землей.

Плотное основание видео

Этапы конструкции плота

1. Выкапывается фундамент и заполнены хардкором слоями по 150—225 мм.

2. Каждый слой уплотняется до предотвратить неравномерную осадку плота.

3. Песчаное ослепление добавляется в форму прочная основа для плота.

4. Армирующий каркас есть добавлен.

5. Опалубка добавляется для формирования форма плота.

6. Заливается бетон и вибрировал.

7. Утеплитель, радоновая мембрана и стены добавлены.

Свайный фундамент
Видео о свайном фундаменте

Свая – бетонная колонна, передающая вес здания глубоко в грунте. Нагрузка здания передается к сваям через железобетонную кольцевую балку.

N.B.: Кольцевая балка не является фундаментом, т.к. он не переносит вес здания на землю. Он передает вес на сваи. Ворс используется:

1. несущая способность грунт слишком низкий для ленточного фундамента, но грунт глубже большая несущая способность.

2. где почва склонна к сезонное движение (подъем/сжатие).

3. куда здание должно быть закреплено на месте, т.е. Небоскреб.

4. на подготовленном грунте, состоящем из насыпи материал, напр. вырытое и засыпанное болото.

Есть две основные категории свайных фундаментов:

· концевые опорные сваи: перенести вес здания через плохую несущую способность грунта к лучшей несущей способности емкость почвы/скалы под землей.

· висячие сваи: обычно используются в районах, где грунт с хорошей несущей способностью находится слишком глубоко, чтобы использовать буронабивные сваи. Они полагаться на трение сваи и грунта, чтобы удержать здание.

Свайная конструкция
Свайный фундамент может быть построен несколькими способами:

· Сборный железобетон свая забивается в землю ударным молотом.

· В качестве альтернативы полая стальная труба может быть вбит в почву с бетоном и стальной арматурой, помещенной в бетон потом. Этот тип конструкции обычно ассоциируется с висячие сваи.

Для короткие буронабивные сваи, в почве просверливается отверстие, которое затем заполняется бетоном. Затем стальная арматура вдавливается в свежий бетон. Как только сваи создаются, они крепятся к кольцевой балке.

Для этого:

· арматурные стержни есть открытые в верхней части стопки, они известны как стартовые стержни.

· крепится арматурный каркас стартовые стержни.

· построена временная опалубка вокруг клетки.

· заливают бетон для создания кольцевой луч.

Блоки фундаментов
Блоки фундаментов используются, когда это более эффективно передавать нагрузку здания на выборку изолированных точек. Затем здание проектируется таким образом, чтобы большая часть его веса приходилась на эти прокладки через каркасная конструкция, состоящая из колонн и балок из бетона, стали или бревенчатые (конструкционные фундаменты стручка редко используются для жилых домов из-за к их сложности).


Конструкция подушки
Для каждой подушка. Стартовые стержни прикреплены к каждой усиливающей прокладке, чтобы соединить прокладку с усиление колонны. Вокруг площадки добавляется опалубка, а бетон налил. Армирование колонны соединены со стартерными веслами, а опалубка размещена за колонной. Все опалубку снимают после полного застывания бетона.

Фундаменты для пассивных домов

В последние годы особое внимание на снижении потребления энергии и предотвращении ненужной траты тепла, как по экологическим, так и по экономическим причинам. Домовладельцы и дизайнеры становятся одержимыми идеей утепления своих домов и всеми возможными способами экономить энергию.

Еще один вопрос, который необходимо решить, это наличие из мостов холода во многих существующих и ранее приемлемые детали здания. В основном холодный или тепловой мост где есть непрерывный путь материала с более высокой проводимостью, такого как бетон, который эффективно обходит изоляцию и отводит тепло из здания. Самый большой мост холода в здании соединение между зданием и раной, где тепло отводится вниз через возвышающуюся стену в бетонный фундамент и дальше в землю. эффективная изоляция или коэффициент теплопередачи пола значительно снижается.

Дома последнего поколения, известные как Пассивные дома во многом решили эту проблему. В будущем траншеи под фундамент будут сначала утепляют, а потом заливают бетоном. эффективно фундаменты будут заключены в изоляцию и больше не будут находиться в прямом контакта с почвой, таким образом перекрывая мостик холода. Стиль основания и используемая изоляция будет зависеть от индивидуальной ситуации, метода строительства и т. д.

Изоляция из полистирола высокой плотности Supergrund является одной из таких основ. Система изоляции в настоящее время продается в Ирландии. Полистирол высокой плотности означает что он достаточно прочен, чтобы выдержать вес здания и не будет поглощать любая влага из-под земли.

Videos Revision

1. Результат простой стрип -фундамент

YouTube Video

Упражнения и домашние задания

1. Посмотрите это видео на прочистке (hmttps://wwwwwwwwwwwwwwwwwwws.y.y.y.y.y.y.y.y.y.y.y.y. com/watch?v=7lXP—gAagA) и перечислите этапы

2.    Посмотрите это видео о закладке фундамента зимнего сада (https://www.youtube.com/watch?v=x9LCGSf4wUY) и перечислите этапы необходимые шаги

3.    Посетите следующий веб-сайт, посвященный основам: (http://constructionstudiesq1. weebly.com/substructure.html)

Просмотреть видео о строительстве дома

Войти в Housebuild

Войти через Google Авторизоваться с помощью Фэйсбука Забыл пароль?

Впервые в HouseBuild?

Создать учетную запись

Вход для поставщиков

Я человек

Получите вдохновение от лучших дизайнеров и строителей Ирландии

Я профессионал

Получите бесплатный доступ ко всем нашим материалам по строительству и рекламируйте свое портфолио будущим клиентам

Зарегистрируйтесь в Google Зарегистрируйтесь через Facebook

я согласен с Условия и политика конфиденциальности

Уже есть учетная запись?

Войти

  • Вдохновиться… рассказами о последних новостройках и проектах реконструкции

  • Исследуйте интерьеры… для каждой комнаты в вашем доме.

  • Сохраняйте свои идеи… создавайте и делитесь досками настроения для своих проектов.

  • Найдите профессионалов… которые соответствуют вашим критериям, поделитесь своими идеями и начните с правильной ноги.

  • 1) Зарегистрируйтесь как пользователь Housebuild.

  • 2) Нажмите «Добавить идею» на панели профиля пользователя или вернитесь на страницу вдохновения и нажмите кнопку «Вдохновляйте других здесь».

  • 3) Заполните форму, чтобы поделиться своим опытом и знаниями о строительстве, интерьере или ремонте.

  • 4) Публикуйте свой контент, чтобы о нем могли прочитать другие пользователи.

Обзор Займитесь экологией и стройте Руководство по строительству дома Строительные нормы и планирование Затраты на строительство Вернуться к рекомендациям

Посмотреть на Youtube

Опубликовано: 360 Строительство

— 1,17 мин.

Видео по разделу

Чтобы обеспечить более персонализированный пользовательский опыт, мы и наши партнеры используем такие технологии, как файлы cookie, и обрабатываем личную информацию. Эти файлы cookie используются для сбора неконфиденциальных данных о том, как вы взаимодействуете с нашим веб-сайтом, и данных о просмотрах в целях показа персонализированной рекламы и контента. Мы используем эту информацию для управления нашим сайтом, улучшения вашего опыта, а также для разработки и улучшения нашего предложения.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
