правильно и поэтапно- Обзор +Видео

Фундамент является основой каждого жилого строения. От его прочности и надежности зависят эксплуатационные характеристики здания, его устойчивость, прочность и безопасность.Ведь именно он воспринимает на себя главную нагрузку от всего строения, поэтому его грамотное возведение так важно.

Ленточный фундамент является доступным и довольно популярным: на него часто падает выбор при возведении бань, домов и гаражей частной застройки. Он гораздо более экономичен, чем его свайный аналог, вместе с тем он гораздо более функционален.

Ленточный фундамент как нельзя лучше подходит для возведения жилищ с активно используемым подвалом.

[contents]

Содержание:

Подготовительные работы

Подготовка проекта устройства будущего фундамента

Прежде всего: в проектно-строительной организации придется заказать геодезическое исследование по определению типа грунта, насколько он способен промерзать зимой, наличие и глубину нахождения грунтовых вод на участке. Также эта компания выполнит необходимые расчеты и составит проект устройства будущего фундамента.

Если планируемая постройка имеет небольшие размеры, все необходимые мероприятия можно сделать самостоятельно. Для строительства коттеджа или другого масштабного строения желательно обратиться к профессионалам.

Подготовка материалов

Обычно для таких работ используют высококачественный бетон двухсотой марки. Смесь можно изготовить самостоятельно, а можно заказать готовую. Процесс является довольно трудоемким, что объясняет неоднородность основания, залитого отдельными порциями.

В состав бетона для изготовления ленточного основания входят:

  • цемент, гравий и крупный песок в стандартном соотношении;
  • чистый песок (речной) для обустройства подушки;
  • 2-сантиметровая струганая доска для изготовления опалубки;
  • проволока для армирования и стальной прут 8-12 мм в диаметре.

От разметки до заливки

Разметка площадки

Одним из важных этапов является разметка площадки для фундамента. Сначала площадка освобождается от посторонних предметов и мелкого мусора. Далее весь грунт с участка срезается примерно на 15 см глубины для ограничения в дальнейшем процессов гниения в подвале строения.

Как осуществляют разметку?

  1. Находят место нахождения первого угла оси здания. С помощью отвеса устанавливают колышки: ими могут послужить подходящие куски арматуры.
  2. Находят следующие углы, второй и третий с помощью бечевы и колышков. Устанавливают колышки и там.
  3. Протягивают шнур в сторону четвертого от предыдущих, по угольнику делают правильный угол, также ставят колышек.
  4. Проверяют диагонали получившегося прямоугольника, повторяющего внешний периметр здания. Они должны быть ровными, если углы построены правильно.
  5. Аналогично намечают внутренний фундамент, а также его частей под отдельные составляющие: крыльцо, опоры под колонны, террасу, несущие стены.
  6. Устанавливают рейки или планки из дерева, чтобы выровнять разметку в горизонтальной плоскости, через них натягивают веревку.

Земельные работы

  1. Нужно подготовить траншею с заданной глубиной, рассчитанной заранее (или указанной в проекте).
    Работа по рытью начинается с наиболее низкого угла, чтобы яма не получилась меньше положенной. Ее стенки должны быть строго вертикальными. Дно выравнивается по уровню.
  2. В вырытый котлован помещают слой песка, толщиной не меньше 15 см.
    Эта подушка будет играть важную роль для перераспределения нагрузки на основание. Особенно актуально это для грунтов, способных к вспучиванию. Песок насыпают слоями, каждый из которых пропитывают водой и хорошо утрамбовывают.

Для предотвращения осыпания грунта должны быть сделаны временные подпорки!

Опалубка

С помощью веревки размечают контур для опалубки. Устанавливают опоры на углах. Для этого требуются брусья толщиной 5 сантиметров.

Опалубку изготавливают из обрезных досок, которые соединяются с помощью уголков с саморезами или деревянных брусков.

Уголки и бруски располагаются снаружи опалубки, шляпки саморезов остаются внутри.

Для избегания деформации конструкции при заливке цементной массы снаружи ставят подпорки. Опалубка должна возвышаться над грунтом на такую высоту, чтобы полученный фундамент был не ниже 30 см. Уровень, до которого заливают бетон, отмечают внутри фундамента.

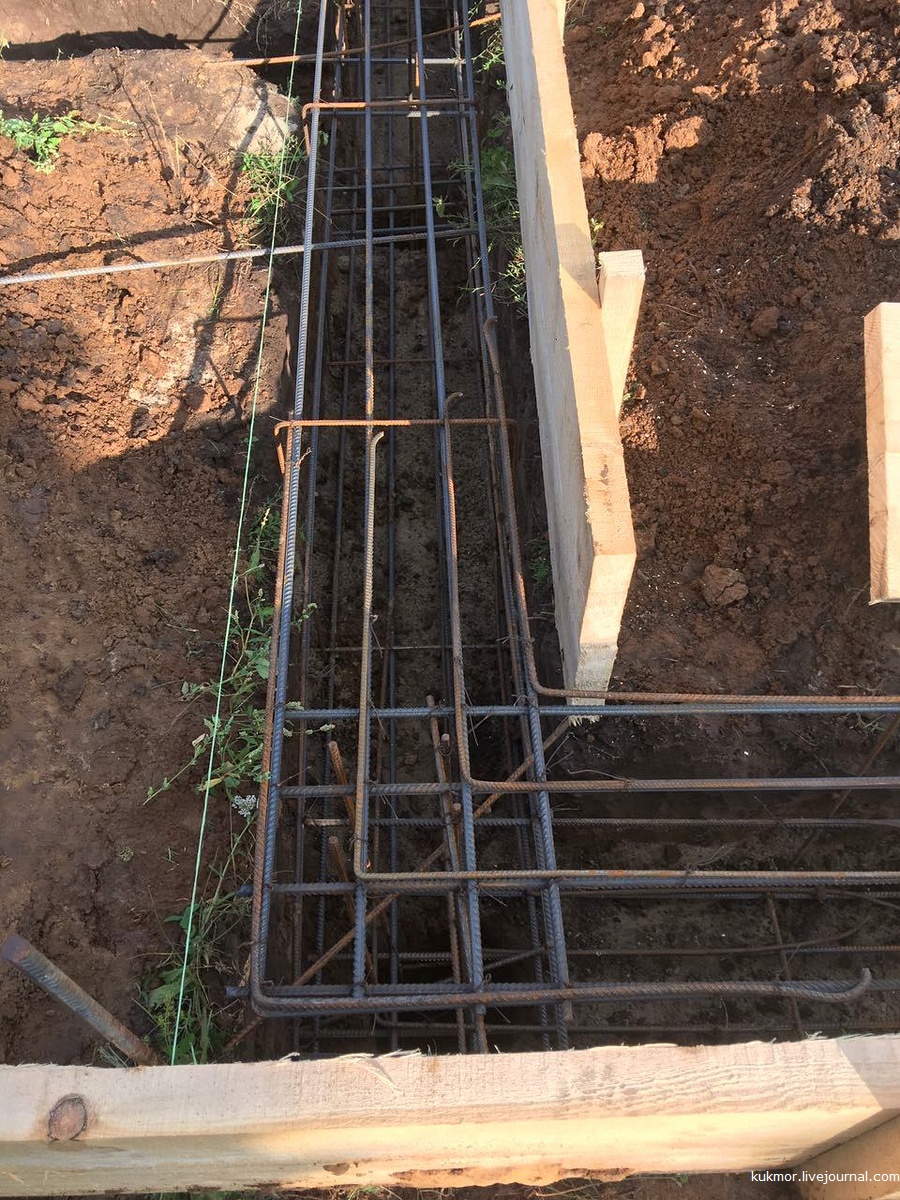

Арматура

  1. Потребуется 8-12 мм металлический пруток, которые режется на куски нужной длины.
    Их размещают вдоль и поперек основания, а если оно толще 40 см, то также и вертикально.
  2. Арматуру прочно связывают между собой
    металлической проволокой, и надежно фиксируют к стенкам опалубки.

Сварка нарушает коррозийную стойкость материала в местах ее воздействия, поэтому применять ее не рекомендуется!

Процесс заливки ленточного фундамента под дом

Если бетон заказывают, то заливка проводится за один раз, одномоментно. Послойную заливку делают в том случае, если массу готовят собственными силами.

Пошаговая заливка ленточного фундамента

  1. Сначала подготавливают бетон.

    Песок просеивают, смешивают с цементом и водой, равномерно размешивают. Приготовленным составом заливают щебень, количество которого равно количеству песка. Хорошо перемешивают, чтобы весь щебень был равномерно смочен.
  2. В изготовленную своими руками опалубку заливают бетонную смесь.
    Для качественного заполнения и исключения образования пузырей бетон протыкают железным прутом и уплотняют брусом из дерева. Более удобно использовать для этого специальный строительный миксер или перфоратор с насадкой.
  3. Заполняют опалубку бетонной смесью до отмеченного уровня.

    Для ускорения осадки бетона простукивают опалубку снаружи.
  4. Разглаживают поверхность бетона мастерком или правилом.
  5. Зеркало бетона посыпают просеянным сухим цементным порошком.
    Сделать это равномерно получится через сито. Такая процедура обеспечит быстрое схватывание поверхности бетона, предупредит его растрескивание или размывание.
  6. Бетон укутывают укрывным материалом или обычной мешковиной.
    В таком виде оставляют его примерно на месяц для созревания. Если погода жаркая и сухая, то верхний цементный слой периодически смачивается для избегания пересыхания.

Окончание работ и полезные советы

Лишь после окончательного созревания бетонного монолита можно переходить к дальнейшей стройке и начинать возведение стен.

Когда опалубка будет снята, необходимо выполнить качественную гидроизоляцию основания. Это улучшит влагоизолирующие и теплосохраняющие функции ленточного фундамента, а также увеличит срок его службы.

фото, видео, описание процесса монтажа фундамента

Наиболее распространенный тип фундамента, применяемый в частном загородном строительстве – это ленточный. Устройство ленточного фундамента своими руками наиболее простое по сравнению с другими типами, чтобы залить его, не нужны огромные финансовые вложения, а также не требуется каких-либо профессиональных навыков, чтобы это сделать.

  • Строим ленточный фундамент своими руками
  • Преимущества и недостатки использования ленточного фундамента
  • Как провести разметку и выполнить земельные работы
  • Как сделать опалубку и уложить арматуру: фото и видео
  • Как правильно заливать ленточный фундамент

Представляем вашему вниманию статью про то, как соорудить ленточный фундамент своими руками, видео данного процесса вы тоже можете при желании просмотреть.

Строим ленточный фундамент своими руками

Ленточный фундамент, в отличие от свайно-винтового, может быть применен при строительстве помещений с цокольной пристройкой, а также подвалов и подпольных помещений.

Оптимальный вариант возведения зданий на ленточном фундаменте – это применение сухого грунта, поскольку работа на пучинистом грунте обойдется вам слишком дорого. Преимущество сухого грунта состоит в том, что он вспучивается менее влажного. Также следует помнить, что заливать ленточный фундамент слишком глубоко совершенно невыгодно, а вот при строительстве таких объектов, как маленькие дома, бани или гаражи он будет идеальным.

Устройство ленточного фундамента состоит из монолитной полосы раствора бетона, которая располагается под несущими и внутренними стенами помещения. Сферы использования ленточного фундамента, сделанного своими руками, таковы:

  1. Помещения на основе тяжелых строительных материалов, таких как кирпичи, шлакоблоки, бетон и другие;
  2. Помещения с тяжелым перекрытием;
  3. Постройки на местности с неоднородной почвой;
  4. Постройки с цокольным этажом или гаражом;
  5. Летние кухни;
  6. Бани;
  7. Садовые сооружения;
  8. Хозблоки и другие помещения, подверженные большим нагрузкам.

Преимущества и недостатки использования ленточного фундамента

В числе преимуществ ленточного фундамента можно выделить такие пункты:

  1. Возможность держать большие весовые нагрузки;
  2. Удобство создания фундамента собственноручно;
  3. Длительность использования сооружения;
  4. Возможность подобрать ленточный фундамент под любой кошелек;
  5. Отсутствие необходимости применения специальной техники.

А вот недостатки данного типа конструкции такие:

  1. Трудные работы;
  2. Невозможность применения на всех типах почвы;
  3. Большой расход материалов для работы.

Для подготовки основания вам нужно будет потратить почти треть стоимости, выделенной на строительство в целом. Также при подготовке определите тип почвы и глубину ее промерзания, чтобы понять, подойдет ли в вашем случае именно ленточный фундамент, видео на тему как его правильно сделать и применить вы сможете предварительно тоже пересмотреть наряду с чтением нашего материала.

Как провести разметку и выполнить земельные работы

Перед постройкой ленточного фундамента следует убрать весь мусор на участке для стройки и произвести разметку. Границы будущего здания наносят на землю в соответствии с предварительно сделанным проектом сооружения. Разметка делается при помощи деревянных колышков или арматурных прутьев. Также можно применить веревку, проволоку или же леску. На прилагаемом видео вы сможете увидеть воочию, как это сделать.

Чтобы разметка получилась идеально ровной и не было необходимости в перестановке колышек, примите во внимание следующие правила проведения разметки:

  1. Определите ось сооружаемого здания;
  2. Используя отвес, отметьте правый угол, затем, перпендикулярно ему натяните веревку или шнур к остальным двум углам, кроме четвертого;
  3. Четвертый угол отметьте угольником;
  4. Измерьте диагонали углов, чтобы они совпали друг с другом, если все в порядке, то вбейте колышки, натянув между ними леску;
  5. Аналогичным способом совершите разметку изнутри, для этого отступите от внешней разметки 40 см.

Когда вы сделаете разметку, нужно будет выбрать наиболее низкую точку участка и пересмотреть перепады поверхности выбранной почвы. С низкой точки начинайте отсчитывать глубину траншеи, чтобы разница в высоте фундамента в процессе строительства была исключена. При условии строительства небольшого помещения, глубина котлована должна соответствовать отметке примерно в 0,4 м.

Котлован вырывают вручную лопатой или же экскаватором. Важно соблюдать мерки, для этого применяйте уровень, нужно, чтобы дно траншеи было очень ровным, а стенки траншеи должны располагаться строго по вертикали.

Как сделать опалубку и уложить арматуру: фото и видео

После того как вы выроете траншею, разместите на ее дне песчаную подушку, чтобы снизить нагрузку на фундамент в период между сезонами. Ее стоит распределить по всей площади, также вы, благодаря этому, сэкономите часть материалов.

Песок насыпается слоем как минимум 150 мм, затем он выравнивается водным уровнем и утрамбовывается, предварительно увлажненный водой. Сверху подушки насыпают щебневой слой и прокладывают гидроизоляцию, в качестве которой служит рубероид или же пленка из полиэтилена. Это позволит улучшить прочность всей конструкции.

Перед заливкой ленточного фундамента следует предварительно своими руками сделать опалубку на основе фанер, досок из дерева черепичных кусков и прочего подручного материала. Затем опалубку скручивают при помощи шурупов или сбивают при помощи гвоздей. Шляпки гвоздей при этом нужно размещать внутри, чтобы конструкция в будущем легче разбиралась, и стенки были максимально ровными.

Опалубка должна выступать над уровнем поверхности земли хотя бы на 30 см, а внутри ее, вдоль всего периметра, следует натянуть веревку на уровне планируемой заливки. Чтобы не нарушать бетонный монолит, заранее сделайте отверстия для канализационной и водопроводной трубы.

Теперь можете приступать к укладке арматуры. Для этого нам потребуются арматурные стержни с сечением по 12 мм, их нужно связать специальной проволокой, так, чтобы квадратные ячейки имели стороны по 30 см каждая. Желательно не применять сварку, потому что чаще всего в местах сваривания появляется со временем коррозия, а проволочная связка, помимо прочего, поможет сделать конструкцию более гибкой, если будет двигаться грунт. При укладке арматуры в траншею сделайте отступы с каждой стороны по 5 см, чтобы она находилась внутри монолита.

Как правильно заливать ленточный фундамент

Чтобы верным способом залить ленточный фундамент, следует предварительно посчитать количество необходимого бетона, умножив для этого высоту, ширину а также длину фундамента. Устройство бетона своими руками для фундамента тоже возможно, если смешать песок, щебень и цемент, разбавив их водой до нужной для постройки будущего сооружения консистенции.

Однако такой бетон для фундамента сделать своими руками под силу далеко не каждому, поэтому новичкам для этой цели лучше применять готовый бетон. В противном случае вместо бетона у вас получатся ненадежные конструкции, через которые со временем будет просачиваться влага, разрушая при этом сам фундамент.

При заливке фундамента машинным способом, следует предварительно посмотреть, чтобы с каждого угла опалубки было отверстие для заливки. Также раствор перед работой не должен окончательно затвердеть, если же он уже твердый, то его следует разбавить водой.

В целом заливка ленточного фундамента состоит из таких процессов, как :

  1. Постепенная заливка бетона слоями по 20 см каждый;
  2. Каждый слой необходимо хорошо утрамбовать при помощи деревянных трамбовок так, чтобы в монолите не было пустот;
  3. Стенки опалубки должны быть тоже обработаны;
  4. Заливать фундамент следует до закрепленной веревки;
  5. После заливки поверхность фундамента выровняйте при помощи мастерка;
  6. Протыкайте поверхность арматурой в нескольких местах, чтобы мог выйти воздух, опалубку следует простучать молотком из дерева.

Если вы планируете заливать фундамент при помощи специальной машины, посмотрите, чтобы независимо от угла опалубки имелся доступ под заливку, а если раствор в машине уже стал слишком твердым, его следует разбавить водой в нужном количестве.

Теперь, когда работы по монтажу ленточного фундамента окончены, нужно дождаться его высыхания, это длится примерно в течение месяца. В течение этого времени нужно обязательно следить за ним: укрывать его на ночь непромокаемыми полотнами, а при солнечной погоде поливайте бетонную конструкцию, чтобы верхний слой не потрескался.

Не спешите убирать опалубку, желательно это делать как минимум через пару недель после заливки, и даже через месяц.

Теперь, когда вы знаете устройство ленточного фундамента и познакомились с методами его монтажа, также посмотрели прилагаемые обучающие видео и фото, вы сможете уверенно попробовать соорудить строение у себя на даче на его основе.

Ленточный фундамент

Фундамент [искусство улучшения фундамента]

Фундамент — это процесс укрепления фундамента существующей структуры, которая может быть зданием или любым другим типом конструкции.

Это хорошая техника, которая используется при строительстве и после строительства для улучшения фундамента. Как правило, проводится улучшение существующего фундамента и состояния грунта, чтобы выдерживать большую нагрузку. Это один из методов, который можно использовать для улучшения фундамента.

Подкрепление — это техника, которая требует большой осторожности и тщательного контроля за работой. Неправильный подход, процедуры, методы и т. д. могут привести к поломке конструкции.

В основном это делается для существующей структуры. При неправильном уходе может произойти отказ конструкции, серьезное повреждение конструкции и т. д.

Цель поддержки – Почему мы делаем поддержку

Есть много причин, которые мы можем обсудить в рамках этой темы. Некоторые из наиболее важных причин перечислены ниже.

  • Первоначальный фундамент непрочен или нестабилен

Если первоначальный фундамент недостаточно прочен, чтобы выдержать нагрузку, приложенную от надстройки, его необходимо улучшить, чтобы избежать отказов. Кроме того, при наличии различных осадок из-за неадекватности фундамента можно провести улучшение под фундаментом для повышения несущей способности грунта.

  • При изменении использования структуры

Есть возможность изменить использование зданий. Когда приложенные нагрузки увеличиваются из-за этих изменений, подкрепление выполняется как улучшение фундамента.

  • Изменение свойств грунта под фундаментом

При наличии сжимаемых грунтов, разлагающихся грунтов и т.п. их свойства со временем изменяются. В результате фундаменты могут осесть. В этих условиях производится улучшение состояния почвы.

  • Учет неправильных характеристик грунта

Учет неправильных характеристик грунта или неправильная классификация грунтов приводит к неправильной оценке расчетных параметров грунта, таких как емкость, поверхностное трение (положительное поверхностное трение и отрицательное поверхностное трение) и т. д.

Это может привести к чрезмерной осадке здания даже во время строительства.

  • Земляные работы для прилегающей конструкции

Земляные работы оказали значительное воздействие на существующую конструкцию. Надлежащее крепление может предотвратить/свести к минимуму влияние. Тем не менее, должен быть принят наиболее подходящий метод поддержки.

  • Повышение несущей способности фундамента

Когда требуется увеличить нагрузки, прикладываемые к фундаменту, используются подходящие методы подкрепления.

Например, если нам нужно добавить новый этаж к существующему строению, а не строить его отдельно, улучшение фундамента будет выполнено с использованием методов, описанных в этой статье

  • Улучшение экономически выгоднее, чем строительство новой структуры

Как уже говорилось ранее, строительство новой структуры будет стоить все больше и больше с точки зрения денег или других ресурсов.

Например, если мы строим новую структуру, нам нужно использовать доступное пространство на земле. Однако это не будет проблемой, если мы добавим пол к существующей конструкции.

Теперь давайте обсудим доступные методы поддержки для решения вышеуказанных задач.

В основном есть два метода.

  • Методы временной подпорки
  • Методы постоянной подкладки

подземные воды, когда есть большая трудность для строительства.

Давайте теперь перейдем к самой важной части этой статьи.

На следующем рисунке показаны доступные методы, которые широко используются.

Как указано в приведенной выше таблице, существует три основных типа методов поддержки.

  • Геометрическое закрепление
  • Закрепление цементным раствором
  • Закрепление с помощью свай

Давайте подробно обсудим некоторые важные методы.

Подкрепление цементным раствором

Методы цементного раствора широко используются для улучшения фундамента, и они более популярны для постепенного улучшения грунтов.

Раствору легче проникать, если в грунте есть пустоты.

Цементный раствор

Цементный раствор эффективен для заполнения пустот в зернистых грунтах, где есть пустоты для перемещения цементного раствора. Это полезная техника для улучшения фундамента.

Однако в настоящее время разработано много других методов, позволяющих сделать этот процесс более эффективным. Поэтому цементная затирка не используется широко по сравнению с другими методами.

При заливке цементным раствором можно наблюдать следующие преимущества и усовершенствования.

  • Снижает водопроницаемость грунта за счет заполнения пустот цементным раствором
  • Подкрепляет фундаменты
  • Стабилизирует грунт под фундаментом и повышает его прочность.
  • Этот метод можно использовать в качестве опоры для земляных работ.
Химическая цементация

Химическая цементация превращает гранулированный грунт в очень твердую форму с очень высокой прочностью.

Этот тип цементации широко используется для улучшения гранулированного грунта. Когда они вводятся в почву, они связывают частицы вместе и улучшают несущую способность почвы.

Химические вещества, такие как акриламиды, полиуретаны, акрилаты, эпоксидные смолы и силикаты натрия, широко используются для химического цементирования.

Кроме того, эти методы аналогичны цементному раствору и имеют аналогичные преимущества.

Струйная заливка

Струйная заливка также называется колоннами из цемента на месте.

Давайте обсудим этапы струйной заливки, как показано на рисунке выше.

  • Отверстие будет пробурено на глубину, необходимую для улучшения грунта (стабилизации и укрепления).
  • Бурение может производиться роторным устройством или струей воды
  • Затем производится резка грунта струей высокого давления (20-70 МПа) вращающейся насадкой диаметром 2-3 мм.
  • Жидкий раствор смешивается с почвой во время этого процесса.
  • Затем постепенно создается грунтоцементная колонна. Когда он затвердевает, он уплотняет почву.

В основном существует три метода заливки цементным раствором.

  • Одинарный стержень
  • Двойной стержень
  • Тройной стержень

На следующем рисунке показана струйная цементация, выполненная для проекта.

Как мы видим на рисунке выше, заливка раствором может быть очень эффективно использована в строительстве, кроме того, она используется в качестве метода фундамента.

Некоторые преимущества струйной заливки заключаются в следующем.

  • Уменьшает осадку конструкции
  • Можно использовать на глубине до 80 м
  • Этот метод можно использовать в качестве опоры для земляных работ
  • Разумная экономия средств
  • Можно использовать даже в ограниченном пространстве
  • Высокая безопасность
Уплотнение цементации метод улучшения грунта, используемый для увеличения плотности и жесткости грунта. Это можно сделать для рыхлых плотных, зернистых грунтов.

Как правило, раствор с низкой осадкой впрыскивается в слой почвы под высоким давлением. Давление впрыска находится в пределах 1-4 МПа .

Инъекция под давлением продавливает окружающий грунт и заполняет его инжектируемым раствором. Глубина благоустройства может быть осуществлена ​​более 10м в зависимости от имеющегося оборудования.

Скорость закачки может составлять около 4-6 м 3 в час. Однако это может варьироваться в зависимости от состояния почвы.

Можно выделить следующие области применения и преимущества.

  • Подходит для рыхлых почв, просадочных почв, разжижаемых почв и т. д.
  • Заполнение уплотняющим раствором снижает осадку фундамента
  • Увеличение прочности грунта и, как следствие, увеличение несущей способности грунта.
  • Повышение плотности грунта

Геометрическое подкрепление

Когда требуется расширение фундаментов, увеличение несущей способности грунта под фундаментом, увеличение жесткости/плотности грунта под фундаментом, использовались эти методы.

В этой статье обсуждаются пять основных методов, как указано в таблице, показанной в начале.

  • Непрерывное крепление ленточных фундаментов
  • Подкрепление игольчатыми балками
  • Подкрепление подпорками
  • Подкрепление Pynford
  • Поддомкрачивание

Давайте подробно обсудим каждый из этих методов.

Непрерывное закрепление ленточных фундаментов – ямный метод

Этот метод также называется закреплением на сваях, ямным основанием и ямным креплением.

Иногда его также называют методом крепления массивного бетона.

Это очень старые методы улучшения фундаментов, когда они разрушаются или начинают оседать. Этот способ широко применяется для улучшения фундамента под кирпичные стены.

В данном случае разрушение означает не обрушение, а появление трещин в здании или упомянутой конструкции из-за осадок.

В этом методе используется следующая процедура.

  • Сначала под фундамент через равные промежутки выкапываются котлованы.
  • Расстояние между ямами может составлять 1-2 м в зависимости от состояния кирпичной стены. Если качество кирпича очень плохое, это расстояние не может превышать 1,0 м.
  • Кроме того, расстояние между ямами определяется по выгибанию кирпичной стены над ямой.
  • Стенки котлована при необходимости могут быть подкреплены деревом.
  • Глубина земляных работ может быть выполнена в зависимости от состояния почвы. Раскопки обычно заканчивают на слое грунта, обладающем необходимой несущей способностью.
  • Затем котлован будет заполнен массовым бетоном.
  • Если используются другие материалы, такие как кирпичная кладка, кирпичная кладка или сборные железобетонные блоки и т. д., они должны использоваться с цементным раствором.
  • Последний зазор между насыпью и фундаментом (50-100 мм) можно заполнить прочной смесью, такой как 1:3 цемент: песок.
Фундамент с игольчатой ​​балкой

Особенно когда нагрузки распределены неравномерно, этот метод используется для улучшения фундамента.

Есть два основных метода, которые мы можем использовать метод игольчатого луча.

  •  Просто поддерживаемая балка
  • Консольная балка

В этих других методах мы вырезаем отверстие в стене, чтобы поддерживать ее с помощью балки, проходящей через стену.

Тип балки может быть железобетонным, деревянным или стальным. Использование стальных балок является более предпочтительным, так как их легко построить/починить по сравнению с железобетонными балками.

  • Консольная игольчатая балка

  • Игольчатая балка на сваях

  • Опорная игольчатая балка малой глубины

Опорами игольчатой ​​балки могут быть сборные сваи, забивные сваи или любая другая опора, опирающаяся на грунт, как показано на рисунках выше. Выбор типа опор зависит от величины нагрузки, которую должна воспринимать каждая опора.

Подпорка Подкрепление

Напряжение или нагрузка на фундамент должны быть сняты для выполнения подкрепления фундамента. Таким образом, стены поддерживаются различными средствами для уменьшения осевой нагрузки на фундамент.

На следующем рисунке показан метод, который можно использовать для улучшения фундамента.

Фундамент из штырей

Это один из очень старых методов улучшения фундамента.

В основном используется для поддержки кирпичных стен.

Опоры, расположенные на близком расстоянии друг от друга, предназначены для восприятия нагрузки, прикладываемой стенами. Основание опоры улучшено крепким раствором, смешанным во избежание усадки.

На следующем рисунке показана стена, поддерживаемая аналогичным образом.

Методы домкрата

Этот метод обычно используется в железобетонных конструкциях. Поддомкрачивания делаются не только для улучшения фундамента, но и для исправления колонн.

Колонны поддерживаются домкратами, установленными на армированный слой или бетонную подушку, уложенную для этой цели. К колонне будет приложена сила в направлении вверх, равная ее осевой силе.

Это можно сделать, поддомкратив балки вокруг колонны. При высоких осевых нагрузках установка домкрата на первом этаже будет недостаточной, так как балка может разрушиться при сдвиге. В таких случаях количество этажей, которые необходимо поддерживать, проверяется расчетом.

Фундамент с помощью свай

Как указано в приведенной выше таблице, существует множество методов, которые можно использовать для фундаментных работ.

Давайте перечислим все эти методы.

  • Driven Piles
  • Jacked Piles
  • Bored Piles
  • Continuous Flight Auger Piling
  • Small Diammeter Piles
  • Root-Piles and Reticulated Root Piles
  • Микросваи

Кратко остановимся на каждом методе.

Забивные сваи

Забивные сваи более удобны при выполнении фундаментных работ, поскольку они просты в установке и требуют меньше времени для установки.

Однако есть и существенные недостатки, которые необходимо учитывать.

  • Монтаж можно производить только снаружи здания или сооружения.
  • Чрезмерная вибрация во время установки и такие проблемы, как осадка, растрескивание и т. д. в существующих конструкциях.
  • Старая конструкция может повредить вибрации.
  • Для установки требуется достаточно места.
Забивные сваи

Забивные сваи являются хорошей альтернативой забивным сваям, так как они решают некоторые проблемы.

В основном предотвращает вибрацию земли во время установки.

Забивные сваи представляют собой сегментные бетонные или стальные сваи.

Улучшение фундамента при возрастающих нагрузках на колонны очень затруднено.

Буронабивные сваи

Вибрация и шум, вызванные строительством, относительно меньше в фундаментах из буронабивных свай. Поэтому его можно использовать в чувствительных зонах.

Однако для установки требуется свободное пространство и большая высота над головой.

Поэтому буронабивные сваи также сооружаются вне конструкции при устройстве фундаментов. Тем не менее, есть методы, с помощью которых установка может быть выполнена с низким запасом высоты. Для установки свай из досок можно использовать штативы.

Для получения дополнительной информации о фондах можно обратиться к следующему списку статей.

  • How to Determine Foundation Type
  • Types of Foundations [ a detailed study]
  • Eccentrically Loaded Foundations
  • Shallow Foundation Failure
  • Pile Raft Фундаменты
  • Типы матовых фундаментов, проектирование и строительство
  • Pile foundations – Design, Construction and Testing Guide
  • Pile Foundation Construction Problems and Solutions
  • Driven Pile Foundations Design and Construction
  • Settlement of Shallow Foundations

Фундамент — Типы, конструкция, преимущества и недостатки — Портал гражданского строительства

Что такое фундамент?
Распорные фундаменты обычно используются для поддержки каждой колонны здания и опор моста. Строительство таких фундаментов экономически выгодно и экономично. Он хорошо работает на любом грунте с достаточной несущей способностью. Фундаменты бывают разных форм и размеров, в том числе квадратные, круглые и прямоугольные. При приложении напряжения вверх эта опора может работать как перевернутая консоль.

Для строительства фундаментов в нормах и спецификациях по проектированию конструкций предполагается линейное распределение давления грунта. В результате проектирование фундамента становится намного проще.

Ленточный фундамент:
В жилых домах часто используются фундаментные фундаменты. Этот фундамент «распределяет» вес конструкции по большей площади, чтобы распределить нагрузку, поступающую через несущую, на большую площадь и повысить устойчивость здания. В связи с некоторыми неблагоприятными условиями конструкция и расположение фундаментов регламентируются. Возможны некоторые ситуации, например, мягкий грунт под зданием или изменение объема грунта из-за промерзания.

Типы фундаментов на основе фундамента:
Фундамент на основе фундамента строится для индивидуальной поддержки каждой колонны в случае мостов. Ниже приведены некоторые типы фундамента на основе фундамента:

1. Фундамент на основе стены:

Рис. 1: Фундамент на основе стены
Предоставлено: civiconcept.com

Ленточный фундамент — это еще один термин для фундамента стены. Нагрузка передается от здания на обширную площадь земли непрерывной полосой бетона в этом стиле фундамента. Это основание делается путем увеличения толщины простого бетона или железобетона, в зависимости от несущей стены. Использование камня, кирпича, простого бетона или железобетона для создания фундамента стены.
Распорки и ленточные фундаменты являются наиболее распространенными стеновыми фундаментами, используемыми в домах. Он обеспечивает прочную основу для несущих и ненесущих стен, передавая нагрузку на конструкцию.

2. Комбинированный фундамент:

Рис. 2. Комбинированный фундамент
Предоставлено:structureguide.com

Комбинированный фундамент используется, когда две или более колонны на прямой линии опираются на один раскладной фундамент. Наиболее экономичным вариантом является использование изолированных фундаментов для каждой колонны. Комбинированные фундаменты используются только в случае необходимости, например, при строительстве дома.

Его конструкция выполнена таким образом, что центр тяжести площади фундамента равен центру тяжести двух или более колонн, поддерживаемых фундаментом колонны, исходя из вышеуказанной цели.

Комбинированное основание обычно железобетонное, поскольку ожидается, что оно будет негибким и будет опираться на однородный грунт. Отдельные фундаменты и грунт с ограниченной несущей способностью потребовали дополнительной площади, что явилось отличными условиями для комбинированного фундамента здания.

Существует два разных типа комбинированного фундамента:
i) Комбинированный фундамент прямоугольной формы: Все колонны одинаковы.
ii) Комбинированный фундамент трапециевидной формы: не все колонны одинаковы, и существует предел площади, которую они могут занимать.

3. Изолированное фундаментное основание или фундаментное основание колонны:
Одиночное или отдельное основание, передающее нагрузку на грунт, изолировано. Он используется, когда требуется только один столбец. Компонент основания, который находится в прямом контакте с землей или находится внутри нее, называется фундаментом.

Рис. 3: Изолированный распорный фундамент
Предоставлено: theconstructor.org

Изолированные фундаменты экономичны, просты в установке, требуют минимальных земляных работ и просты в строительстве. Когда между колоннами большое расстояние, изолированный фундамент является одним из наиболее часто используемых фундаментов в строительном бизнесе. Применяется, когда геотехнические свойства грунта в районе фундамента существенно не изменяются. Также это наиболее выгодный в финансовом отношении вид фундамента.
Изолированный фундамент можно дополнительно разделить на три типа:
i) Ступенчатый фундамент
ii) Наклонный фундамент
iii) Простой распределённый фундамент

4. Сплошной раскреплённый фундамент:

Рис. .eu

Эта форма фундамента может поддерживать более двух колонн. В таком фундаменте нагрузка от каждой колонны передается непосредственно на фундамент. Непрерывный фундамент — это когда продольная балка соединяет основания колонны.
В сейсмоопасных районах обычно используется сплошной фундамент. Во время стихийного бедствия такой тип опоры может стать компромиссом в отношении мобильности. Его цель состоит в том, чтобы удержать конституционное движение от угрозы и сохранить стабильность.

5. Ременная опора:

Рис. 5. Ленточная опора
Предоставлено: expertcivil.com

Консольная или ленточная опора соединяет эксцентрично нагруженную колонну с внутренней частью колонны. Напротив, ремень передает момент, вызванный эксцентриситетом, на внутреннюю опору колонны, что приводит к постоянному давлению почвы под обеими опорами.
Предположим, что расстояние между колоннами велико или допустимое давление грунта велико. В этом случае можно использовать ленточный фундамент вместо прямоугольного или трапециевидного шарнирного фундамента в ситуациях, когда дополнительное пространство для фундамента не требуется.

6. Фундамент для ростверка:

Рис. 6: Фундамент для ростверка
Предоставлено с сайта Civilclick.com на большей площади влажной или рыхлой почвы под ним. Он идеально подходит для опор, лесов и больших строительных колонн. Фундамент-ростверк также подходит, когда основание строения представляет собой мелкозаглубленный фундамент, сооруженный на влажном или рыхлом грунте. Фундаменты из ростверка могут поддерживать и передавать значительные нагрузки от конструкции на широкие площади.

7. Фундамент перевернутой арки:

Рис. 7: Фундамент перевернутой арки
Предоставлено: lijianformwork.com

Фундамент перевернутой арки когда-то использовался в качестве фундамента для многоэтажных конструкций. Эта форма фундамента используется, когда несущая способность грунта низкая, а вес конструкции переносится на основание через стены. Там, где есть опасения, можно провести глубокие раскопки.

Фундамент перевернутой арки в настоящее время используется в очень редких случаях из-за надежных методов строительства, таких как железобетонные разработки. В мягких грунтах перевернутый арочный фундамент — хороший способ снизить глубину фундамента.

8. Плотный фундамент:

Рис. 8. Плотный фундамент
Предоставлено: Constructionheadline.com стены. Он также известен как матовая основа и является популярной системой основы. Мелкозаглубленный фундамент известен как плотный фундамент.
Вместо траншейных насыпей или ленточных фундаментов можно использовать ростверк. Инженеры рекомендуют плотный фундамент, если строительство траншеи и ленточного фундамента затруднено.

Проект фундамента:

  • Первый этап заключается в определении нагрузки на фундамент здания от различных составляющих конструкции.
  • Собрана географическая и техническая информация о строительной площадке. Предлагаемые данные интерпретируются для получения информации о качестве почвы.
  • Необходимо определить глубину и расположение различных элементов фундамента здания.
  • Следующий этап – определение несущей способности грунта в предполагаемом месте фундамента.
  • Достигнуты компромиссы как при полном, так и при дифференцированном заселении земель. Учитывается влияние этой осадки на фундамент.
  • Для определения прочности бетона выбирается подходящая марка бетона.
  • Марка стали выбрана.
  • Определите размеры необходимого фундамента.
  • Рассчитать фундамент. T или D по толщине.
  • Перед усилением фундамента необходимо определить размер стержня и расстояние между ними.
  • Должна быть спроектирована взаимосвязь между надстройкой и фундаментом.
  • Система «сооружение-грунт» проверяется на подъем и устойчивость к скольжению и опрокидыванию на заключительном этапе операции.

Площадь фундамента:
Площадь фундамента можно рассчитать по формуле:
A=Qt/q
Qt- Общая нагрузка на фундамент
q- Площадь фундамента.

Преимущества настила:

  • Этот тип фундамента может быть изготовлен в различных формах, включая прямоугольники, квадраты и круглые, в зависимости от области применения.
  • .Распорный фундамент можно построить быстро и легко.
  • Строительство фундаментов экономически выгодно с точки зрения трудозатрат
  • Распространение фундамента требует использования менее обученного персонала. Его можно построить с помощью низкоквалифицированной рабочей силы.
  • В грунте с низкой несущей способностью, закладной фундамент позволяет распределить нагрузку здания на большую площадь.
  • Материалы для фундамента легко доступны в этом районе.
  • Ущерб от стихийных бедствий, таких как мороз, может быть уменьшен.
  • Распространение фундамента менее склонно к дифференциальной осадке.
  • Поскольку фундамент построен на простом и обширном участке, вероятность обрушения конструкции довольно мала.
  • Распространение фундамента имеет значительно более низкую частоту отказов, чем другие типы фундамента.
  • Распорный фундамент переносит и распределяет вес по обширной площади грунта, чтобы обеспечить большую устойчивость конструкции здания.
  • В строительстве жилых домов обычно используется фундамент на фундаменте.

Недостатки настила:

  • Напольный фундамент подходит только для определенных структур грунта и не может использоваться на всех типах грунта.
  • Урегулирование
  • является серьезной проблемой для такого рода фонда.
  • Крутящий момент, момент и вытягивание являются константами в этой форме фундамента.
  • После создания фундамента с насечным фундаментом неровности поверхности земли делают здание неряшливым.

Заключение:
Распределённый фундамент — это форма фундамента, спроектированная и построенная для удержания элементов надстройки, таких как стальные или бетонные колонны, стены и т. д. Это наиболее общая конструкция, используемая для предотвращения погружения конструкции в землю. По сравнению с другими фундаментами, он имеет более низкую стоимость строительства и более простой метод обеспечения качества и контроля качества.

Ссылки:
1. Рамиз, Э. (2020, 20 мая). Распространение Фундамент | Уравнение, 4 типа и преимущества. Гражданский клик; www.civilclick.com. https://www.civilclick.com/spread-footing/
2. Что такое спред? | Типы насыпного фундамента » вики полезно Проектирование фундамента. (2021, 25 июля). 9To5Civil; 9to5civil.com. https://9to5civil.com/spread-footing/
3. Что такое Spread Foundation и типы Spread Foundation. (2019, 13 октября). гражданские знания; www.civilknowledges.com. https://www.civilknowledges.com/spread-foundation/
4. Раджпут, К. (2022, 27 февраля). Что такое спред? 8 типов намазываемой основы | Бетон распространения фундамента | Распространение Фундамент Дизайн | Преимущества и недостатки раскладного фундамента.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
