Устройство плитного фундамента для частного дома — как залить бетонную плиту?

Строительство собственного домовладения начинается с подготовки площадки и выбора наиболее подходящего фундамента. Среди множества существующих разновидностей отдельного внимания заслуживает устройство плитного фундамента для частного строения, расположенного на участке с высоким уровнем залегания грунтовых вод.

Особенности плитного фундамента

Плитный фундамент – это основание дома, изготовленное из монолитной плиты, являющееся наиболее надежным и подходящим для любых построек. Такая монолитная плита кладется в основании домов:

  • деревянных;
  • кирпичных;
  • блочных.

Сооружают такой фундамент и для бетонных строений. Технологический процесс закладки подкупает своей простотой и доступностью, а прочность и длительный срок службы – большой плюс. Эти качества и легли в основу популярности данного основания для частного дома. Такая основа возводится на любых грунтах.

Точное соблюдение правил и очередности выполнения работ по созданию каждого слоя гарантирует надежность конструкции. Такое основание армируется по всей площади конструкции, что и обеспечивает устойчивость плиты к различного рода нагрузкам. Даже при возможном движении грунта постройке не грозит деформация.

Этапы выполнения работ

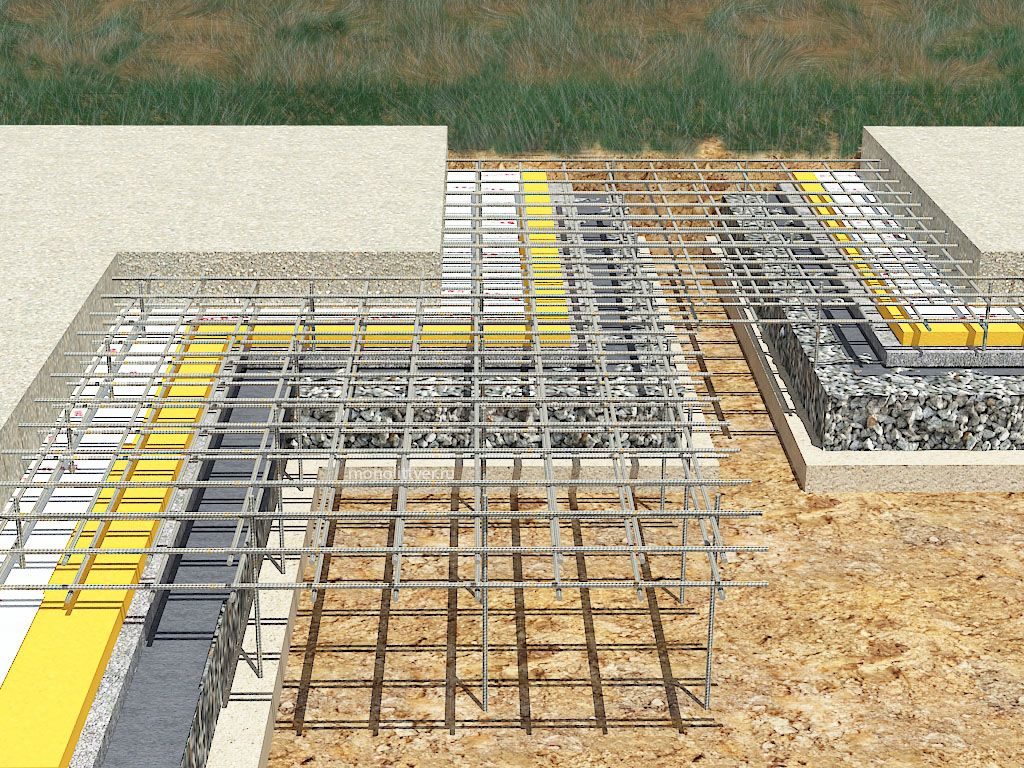

  1. Закладка арматуры для заливки плиты

    Первая особенность проводимых работ – правильная разметка. Необходимо учесть возможное наличие террасы, веранды, любых дополнительных помещений. Качественный плитный фундамент в обязательном порядке должен быть монолитным. Выполняя разметку важно учесть подведение коммуникаций, а потому сделанная по всему периметру строения разметка, по своей ширине превышает его размеры не менее чем на метр.

  2. Определяя глубину закладки плиты, принимают в расчет качество грунта. Чем мягче грунт, тем глубже будет заложена монолитная плита. Этот показатель может составить от 50 сантиметров до одного метра или немного больше.
    В тех случаях, когда котлован вырыт глубже, чем требуется, отсыпку выполняют только песком, чтобы избежать возможной усадки. На этом этапе стоит позаботиться об обустройстве дренажной системы для отвода лишней воды, сделав небольшой уклон в сторону отвода.
  3. Дно готового котлована отсыпают песком. Песчаная подушка представляет собой защитный слой, предотвращающий отрицательное воздействие на плиту со стороны пучинистого грунта, но не менее важно равномерное распределение нагрузки на грунт, которая оказывается постройкой. Важно, чтобы песок, используемый для создания подушки, был чистым. Недопустимо содержание мела, глины или иных примесей, дающих усадку.

Слой песка должен быть достаточно большим. Он не достигает уровня естественного грунта, то есть края котлована, не более чем на 20 сантиметров. Значимым этапом выполняемых работ является трамбовка. Песок, из которого выполнена подушка, необходимо тщательным образом утрамбовать, но предварительно позаботиться о подведении всех необходимых коммуникаций.

Если глубина котлована достигает метра, то трамбовать песок следует послойно. Толщина каждого слоя не превышает 40 сантиметров.

Теперь настала очередь использовать геотекстиль. Он выстилается по всей поверхности и представляет собой своего рода преграду для смешивания песка с последующим слоем плитного «пирога». Проницаемость этого материала позволяет ему пропускать воду, а четкая граница между щебнем и песком обеспечит отсутствие деформации и проседания дома.

Поверх геотекстиля укладывают гравий или щебень. Именно этот слой отвечает за равномерную нагрузку на грунт и препятствует скапливанию воды. Влага проходит через гравий, геотекстиль и песок, не скапливаясь под основанием дома. На данном этапе при распределении гравия строителям понадобится нивелир. С его помощью можно абсолютно точно отметить горизонт во время очередного трамбования. Поверхность, подготовленная строго по уровню, также является необходимым условием для равномерного распределения нагрузки и отсутствия деформации разрушения фундамента и дома в целом.

Гидроизоляция и устройство фундамента

Укладка рулонной гидроизоляции

Приступая к выполнению работ по устройству гидроизоляции и плитного фундамента для частного дома, важно помнить о том, что опалубка выставляется строго по периметру будущего дома! Разметка для котлована была сделана на 1 метр больше. Именно это расстояние понадобится для обустройства дренажной системы. Высота опалубки полностью соответствует толщине плиты, которая станет основанием частного дома.

В качестве эффективной гидроизоляции используют рулонные материалы на битумной основе. Их укладывают поверх подушки из гравия, сваривают полосы между собой, не забывая о напуске на опалубку. Для армирования понадобятся пруты арматуры, диаметр которой составляет 14 миллиметров, которые связывают между собой. Так готовят два ряда и их тоже связывают, обеспечивая вертикальное крепление. Слой бетона должен скрыть арматуру, поднимаясь над ней не менее чем на 5 см.

Заливая бетон, необходимо постоянно проверять горизонт.

Только идеально ровная поверхность монолитной плиты может стать надежным основанием дома.

Чем хорош монолитный плитный фундамент

Плитный фундамент является самым надежным основанием для загородного дома или гаража. Это конструкция, которая выгодно отличается от остальных тем, что может быть возведена на любом грунте. Такое основание не имеет соединительных швов и потому обладает довольно высокой пространственной жесткостью. Такой фундамент идеально подходит для кирпичного или блочного дома, так как данные строения боятся подвижек. Посмотрев видео, Вы узнаете о всех плюсах и минусах плитного фундамента.

Монолитная плита не пропускает воду и прекрасно сохраняет тепло. Большая площадь опоры позволяет снизить давление на грунт, значит, на таком основании можно возводить даже многоэтажные дома. Такая конструкция оберегает постройку при сезонных изменениях уровня грунтовых вод, не позволяя появиться деформации, и является идеальным решением при необходимости осуществить строительство на слабом грунте.

Технология заливки бетонной плиты

Распространенный строительный материал, который используется при возведении сооружений, конструкций или гаражей – бетон. У него много преимуществ, которые ценятся при монтаже строительных объектов. Бетонные перекрытия должны иметь прочность, надежность, водостойкость, огнестойкость и долголетие. Плиты из бетона нашли применение при монтаже фундаментов, так как этот вариант подходит для участка земли с плохим состоянием грунта. Заливку бетонного перекрытия можно выполнять собственноручно, даже при отсутствии опыта в этом деле.

Как делается заливка плит?

Рекомендуют выполнять сразу монолитное бетонирование и подготавливать бетонный раствор один раз — непосредственно перед заливкой. Монолитные плиты имеют высокую прочность, выдерживают большие нагрузки и отрицательные температуры. Толщина плиты зависит от вида сооружения, ее размеры находятся в пределе от 2 см до 6 см.

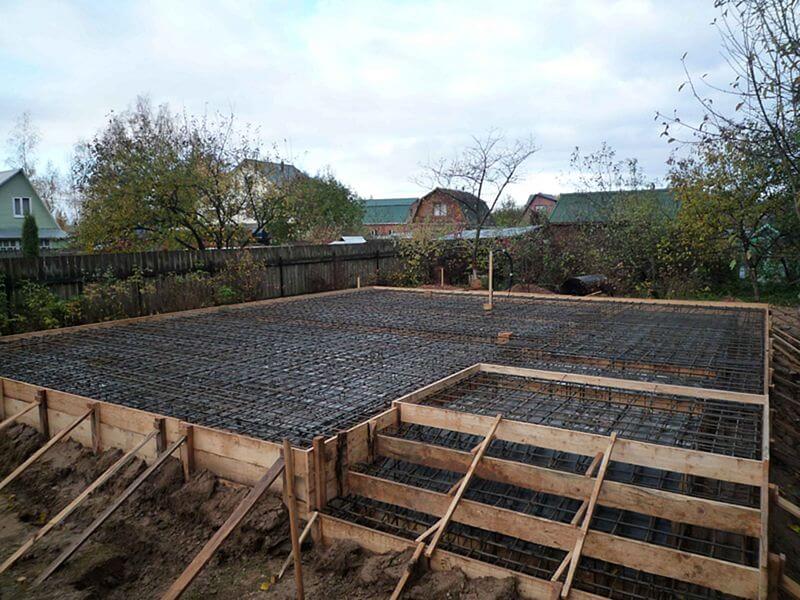

Перед началом заливки бетонной плиты следует смонтировать опалубку, подготовить арматуру и подобрать нужные материалы и инструменты. Далее приступают к приготовлению раствора из песка, цемента, щебня и воды.

Опалубка представляет собой форму определенных размеров, в которую заливают бетонную смесь. Изготавливается опалубка из дерева или металлического щита. Для легкого демонтажа опалубку делают разборной. Арматура является конструкцией, которая способна усилить постройки: дом, баню, гараж, подвал и другие. Выполнена арматура из стальных прутьев и имеет вид решетки.

Бетонная смесь должна иметь правильные пропорции и содержать качественные ингредиенты. В состав входят: вода, цемент, песок, гравий, щебень. В процессе изготовления смеси следует учитывать соотношение цемента с водой. Большое количество воды снижает марку бетона и делает его менее прочным.

После подготовительного этапа приступают к укладке бетонной смеси. Плиту заливают постепенно, заполняя свободное место опалубки. Важно не оставлять пустые места и заполнять зазоры между арматурной сеткой и стенками опалубки. После того как раствор уложен, приступают к уплотнению смеси и удалению излишка воды и воздуха.

Уплотненный раствор оставляют высыхать до набора максимальной прочности.

Этапы заливки

После заливки на следующий день, обязательно полейте новый фундамент водой.

В процессе работы с монолитной плитой следует придерживаться технологической последовательности укладки бетонного раствора:

  • исследуют грунт и выявляют возможные перепады высоты;
  • убирают верхний ненужный слой земли необходимой толщины;
  • выравнивают участок под строительство;
  • подготавливают компоненты подушки (песок, щебень) и засыпают подушку требуемой толщины;
  • на слой подушки стелют гидроизоляционный слой;
  • монтируют опалубку;
  • устанавливают арматурную конструкцию и фиксируют проволокой;
  • заливают бетонным раствором плиту и выравнивают поверхность;
  • залитую поверхность укрывают пленкой и оставляют застывать на месяц, при этом в течение первой недели периодически смачивают залитую поверхность водой.

Правильная заливка фундамента обеспечит высоким качеством и долгим сроком службы сооружения (гараж, баню, подвалы, многоэтажные дома и другие постройки, где требуется прочным фундамент).

Утепление

Здания, сооружения, гаражи и другие строительные объекты, где на протяжении длительного времени будут находиться люди, требуют утепления фундаментной плиты. Для этого применяют специальное утепление, которое устанавливают под фундаментной плитой. Для утепления используют пенопласт слоем в один сантиметр.

Особенности возведения фундаментной плиты

Для прочного основания необходимо применять прочную арматурную сетку.

Чтобы возвести основание высокого качества, следует применять прочную арматурную сетку и бетонный раствор. Плитное основание рекомендуют применять для сооружений с низкими полами к уровню земли. Бетонное покрытие будет надежным и долговечным, если соблюдать пропорции приготовления строительной смеси и придерживаться правил при заливке раствора. Нарушается прочность конструкций из-за ошибок, допущенных в технологическом процессе возведения построек.

Область применения плитного основания

Плитный фундамент применяется при возведении домов с жесткими строительными составляющими, что исключает деформацию сооружений. За счет того, что все типы оснований растрескиваются при движении грунта, малообъемные сооружения возводят на плитном основании, что позволяет исключить раскол.

Как правильно заливать бетонную основу под сооружения?

Плита должна заливаться в один заход, также можно уложить раствор бетона на половину объема по полной высоте опалубки. Раствор следует укладывать сразу после приготовления и в процессе заливки соблюдать равномерное покрытие рабочей поверхности. После того как смесь уложена, нужно удалить из нее излишки воды и пузырьки воздуха. Уплотнение осуществляют глубинным вибратором. Хорошо уплотненная бетонная смесь обладает высокими прочностными характеристиками, что повышает качество возводимой конструкции.

При заливке плитного фундамента понадобятся следующие инструменты:

  • строительный уровень;
  • рулетка;
  • дрель;
  • карандаш;
  • шурупы;
  • ножовка;
  • отвертка;
  • бетономешалка;
  • лопата;
  • плоскогубцы.

Как правильно делать бетонный замес?

Бетономешалка делает раствор однородным, без комков.

Приготовление раствора из цемента, воды и заполнителя возможно собственноручно. Этот метод более экономный и не сильно трудоемкий, особенно если имеется мешалка для бетона. В бетономешалке сразу можно изготовить от сорока до двухсот литров рабочей смеси. Помимо того, что бетономешалка облегчит труд и сократит время на приготовление раствора, также ее применение позволит улучшить качество готовой смеси. Перемешивание компонентов в мешалке исключит образование комков и идеально соединит ингредиенты.

Можно приготовить раствор собственноручно, используя лопату и емкость, в которой будет осуществляться замес компонентов смеси. Это более трудоемкий процесс, который требует много физических усилий и времени. Неудобство заключается в переносе готового раствора к месту кладки основания. Такой способ идеально подходит разве что для приготовления строительной смеси в небольшом объеме. Используя в приготовлении бетонного состава специальную мешалку, ее следует установить рядом с местом заливки, это сократит физические затраты и время на работы.

Заливка бетонной смеси зимой

Процесс укладки бетонного раствора не имеет сложностей при оптимальных температурных режимах, поэтому работы с бетоном рекомендуют начинать в теплое время года. Но если существует необходимость залить фундамент зимой, то следует учитывать свойство бетона, а именно его возможность замерзать и увеличиваться в объеме. Чтобы этого не допустить, прибегают к способу термоса. Он заключается в застывании уложенного раствора, сверху которого находится материал с низкой теплопроводностью. В качестве защитного материала могут выступать шлаки, опилки и другие материалы. Укрытый раствор сохраняет изначальное тепло, способствует сохранению тепла добавленная горячая вода в процессе приготовления смеси. Помимо этого способа существуют следующие методы прогрева раствора:

  • индуктивный;
  • электронный;
  • прогрев с применением электронагревательных приборов.

Методы подогрева строительной смеси при заливке основания в холодное время года не универсальны и подходят только для конкретных конструкций из бетона и обустройства строительного участка.

Вывод

Заливка бетонной плиты не имеет сложностей, осуществить ее можно и своими руками. Однако чтобы конструкция имела прочность, надежность и продолжительный срок службы, следует соблюдать правила приготовления бетонной смеси, последовательность укладки и обеспечить условия для застывания раствора. Твердение смеси занимает много времени и требует дополнительного ухода. Таким образом, в жаркое время годы залитый бетон следует постоянно увлажнять и прятать от прямых солнечных лучей, обеспечив естественное застывание.

Что касается времени года с отрицательными температурами, то бетонный раствор требует дополнительного подогрева и укладки слоя материала с низкой теплоотдачей. Придерживаясь рекомендаций, бетонная смесь, изготовленная собственноручно, получится высокого качества и прослужит не один десяток лет.

Как правильно залить плиту под дом?

Дата: 13 июня 2017 Просмотров: 4752 5 / 5 ( 1 голос )

Важнейшей частью любого здания является фундамент, обеспечивающий устойчивость строения. Несмотря на возможность строительства здания на различных видах оснований, многие застройщики отдают предпочтение плитной основе, компенсирующей реакцию пучинистых почв и обеспечивающей надежность постройки. Можно самостоятельно подготовить прочное основание, зная, как залить плиту под фундамент. При устройстве основания под дом, цельную фундаментную плиту, армированную стальным каркасом, формируют высотой до 40 см на утрамбованной щебеночно-песчаной подушке. Обладая повышенной пространственной жесткостью, монолитная основа превосходит по эксплуатационным характеристикам ленточный вариант и сборную конструкцию.

Остановимся детально на преимуществах плитной основы и особенностях конструкции. Рассмотрим, как правильно приготовить бетонный раствор, чтобы заливать фундамент. Разберемся с технологией выполнения работ.

Каждое сооружение нуждается в качественном и прочном основании

Преимущества и особенности монолитных плит

Цельные железобетонные плиты широко применяются при возведении оснований строительных объектов благодаря комплексу преимуществ:

  • простоте конструкции. Цельная железобетонная база размещается по всей площади здания на уровне нулевой отметки или с незначительным заглублением в почву. Не требует увеличенных объемов земляных работ, выполняется за ограниченное время;
  • приемлемому уровню затрат. Снижение сметной стоимости бетонирования достигается за счет подачи значительных объемов бетона с транспортных средств с помощью лотков. При этом для вязки арматуры, заливки и вибрационного уплотнения бетона используется труд малоквалифицированных рабочих;
  • повышенной несущей способности. Увеличенная площадь опорной поверхности и жесткий пространственный каркас усиления позволяют максимально загружать монолитную плиту фундамента. Конструкция гарантирует обеспечение устойчивости возводимого здания при подвижках почвы;
  • обеспечению целостности стен строения. Монолитная платформа под дом не подвергается локальным деформациям, равномерно передает на грунт вес конструкции, компенсирует пучение почвы в зимнее время;
  • объединению основы постройки с черновым полом. Монолитная основа выполняет функцию чернового пола. Она позволяет обустроить пол нижнего этажа без использования железобетонных плит и заливки стяжки для напольного покрытия;

Перед началом работ осуществляется анализ грунта

  • возможности сооружения плитной основы на сложных почвах. Отсутствие необходимости углубления в грунт снижает трудоемкость земляных мероприятий в районах с близко расположенными водоносными слоями, а также в зонах глубокого промерзания почвы;
  • универсальности. Цельную фундаментную плиту можно использовать для легких строений, а также зданий с тяжелыми стенами из кирпича или бетонных блоков.

Плитная конструкция наряду с достоинствами имеет ряд недостатков:

  1. Проблематичность обустройства на наклонных участках, где велика вероятность сдвигов почвы. Проблема решается путем заливки монолитно с основанием ребер в нижней части наклонного участка, которые фиксируют площадку.
  2. Повышенная сметная стоимость, связанная с привлечением к выполнению работ на договорной основе строительных фирм. Самостоятельное строительство позволяет значительно уменьшить затраты.
  3. Увеличение объемов работ по выемке грунта и бетонированию при строительстве цокольного помещения. Это связано с необходимостью заливки бетонной основы ниже нулевой отметки на дне котлована.

Особенности плитного основания связаны с различным расположением площадки относительно нулевой отметки. Цельная основа может выполняться:

  • незаглубленной. Обустраивается без выемки грунта на предварительно спланированной поверхности почвы;

Стандартная монолитная плита больше всего востребованная в сооружениях с наличием подвального помещения

  • мелкозаглубленной. Основание здания погружается в почву на глубину 30–40 см до совпадения опорной поверхности с нулевой отметкой;
  • заглубленной. Применяется при возведении зданий, имеющих подвальные и цокольные помещения. Строительство связано с выполнением значительных объемов земляных работ, резким увеличением затрат.

Плитный фундамент отличается конструкцией и способом формирования:

  1. Монолитный заливается в опалубку с установленным арматурным каркасом. Вся конструкция заливается в один прием, образуя цельную основу. Конструкция характеризуется повышенной прочностью.
  2. Сборный состоит из отдельных железобетонных плит, которые уложены на щебеночную подушку. Зазоры между ними бетонируются, а поверхность выравнивается небольшим слоем раствора. Сборный вариант основания проигрывает монолитному по прочностным характеристикам.

Для строительства прочного фундамента требуется:

  • применять качественную стальную арматуру;
  • соблюдать рецептуру при изготовлении бетонного раствора;
  • придерживаться технологии выполнение работ.

Более прочной основой служит плита, которая имеет ребра жесткости

Где вы предпочли бы жить: в частном доме, или квартире? Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 839 ( 7.59 % ) Только частный дом! Вокруг тишина, покой, много места и мало людей! 5048 ( 45.65 % ) Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4676 ( 42.29 % ) Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 494 ( 4.47 % ) Назад

Соблюдение указанных требований позволит сформировать надежное основание здания, избежать появления трещин на стенах.

Приготовление бетонной смеси для монолитной плиты фундамента

Заливка плиты под фундамент осуществляется бетонным раствором со следующими характеристиками:

  1. Маркой М300 и выше, соответствующей классу прочности В22,5.
  2. Степенью водонепроницаемости не менее W8.
  3. Стойкостью к воздействию отрицательных температур на уровне F200.
  4. Пластичностью смеси П-3.

Для приготовления бетонной смеси потребуется:

  • портландцемент, являющийся вяжущим веществом;
  • мелкий песок и среднефракционный гравий, используемый в качестве заполнителя;
  • вода, вводимая до обеспечения требуемой консистенции.

Рецептура бетона характеризуется соотношением ингредиентов. Пропорции песка, портландцемента и гравия отличаются для различных марок бетона. Например, соотношение 3:1:5 предусматривает смешивание 3 тонн песка с тонной цемента и 5 тоннами гравия.

Таким способом залить монолитную плиту можно в кротчайшие сроки

Приготовление и подача бетонного раствора в зависимости от объемов работ осуществляется различными методами:

  • с использованием готового раствора, доставляемого в миксерах. Объем миксера позволяет доставить на строительную площадку до 8 кубов бетона. Подача раствора производится в разные участки площадки по желобу длиной 1,5–2 метра. Небольшая бригада из пяти рабочих способна залить монолитную плиту фундамента за 3–4 часа;
  • с помощью специального бетононасоса, вызов которого значительно повышает объем затрат. Установка комплектуется раздвижной металлоконструкцией с бетонопроводом, длина которого позволяет подавать раствор на расстояние до 50 метров. Это позволяет производить бетонирование без подъезда непосредственно к месту работ;
  • путем самостоятельного приготовления раствора в электрической бетономешалке объемом от 0,05 до 0,2 т. Использование смесителя значительно облегчает работу, улучшает качество раствора. Возможен ручной замес в емкости с помощью лопаты, однако длительность цикла и небольшой объем приготовленного бетона значительно увеличивают трудоемкость работ и сроки бетонирования.

Как производится заливка плиты под фундамент

Рассмотрим, как правильно залить плиту. Осуществляйте работы, соблюдая последовательность операций:

  • Произведите разметку, спланируйте площадку для будущего здания.

Залить плиту под фундамент можно своими руками

  • Извлеките грунт для мелкозаглубленного основания.
  • Установите дренажные трубы, спланируйте дно приямка.
  • Засыпьте основание мелким щебнем, уплотните и накройте текстилем.
  • Установите опалубку по периметру фундамента, используя доски или готовые щиты.
  • Закрепите внешнюю сторону деревянной конструкции упорами.
  • Произведите равномерную подсыпку гравийно-песчаной смеси слоем толщиной 30 см.
  • Тщательно утрамбуйте подсыпку, необходимую для отвода влаги и амортизации реакции почвы.
  • Гидроизолируйте подсыпку, заливая цементно-песчаный раствор слоем 4–5 см.
  • Соберите арматурные каркасы, используя вязальную проволоку и стальные стержни диаметром 12–14 мм.
  • Установите под арматурную сетку специальные подкладки, обеспечивая расстояние до основания 4–5 см.
  • Залейте фундаментную плиту раствором бетона (желательно за один прием).
  • Произведите вибрационное уплотнение бетонного массива с целью исключения воздушных полостей.

При увеличенной площади фундамента возможен вариант секционной заливки. При этом залитый бетонный массив ограничивается вертикальными перегородками, установленными на всю высоту возводимого основания. Не рекомендуется выполнять послойное бетонирование, так как заливка свежего раствора на затвердевший бетон значительно снижает прочность фундамента.

Выводы

Зная, как правильно залить плиту, можно сформировать цельный фундамент, который является отличным решением для возведения различных объектов. Повышенные эксплуатационные характеристики позволяют основанию воспринимать значительные усилия, обеспечивая устойчивость строений на любых видах почв. Бетонирование плитного основания не представляет сложности. Важно соблюдать технологию и использовать качественный бетонный раствор. Поручив заливку профессионалам, можно гарантировать качество плитного фундамента.

5 / 5 ( 1 голос )

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Прочный фундамент не только служит опорой для здания, но предупреждает преждевременное разрушение строительных конструкций от неравномерной осадки и прочих неприятностей.

Самый надежный фундамент для слабых и пучинистых грунтов – железобетонная монолитная плита, которая укладывается по слою подсыпки. Подушка под фундаментную плиту из песка и щебня должна выполняться строго по существующей строительной технологии, о которой поговорим ниже.

Устройство подушки под фундамент

Подстилающую засыпку под монолитную плиту принято выполнять из песка, щебня или бетона. Выбор материала зависит от ряда определенных условий: состав грунтов на участке строительства, процент водонаполнения грунта, а также типа возводимой фундаментной конструкции. В этой статье попробуем выбрать оптимальный вариант фундаментного основания для монолитной бетонной плиты.

Фундаментная подушка из песка

Песчаную подушку, которая относится к группе искусственных оснований, следует отличать от слоя песчаной подготовки. Различие между этими подсыпками состоит в том, какая толщина слоя принята для выполнения проектной засыпки.

Подушка из песка на слабых и пучинистых грунтах, способна изменить характеристики грунта, упрочить просадочные и слабые грунты, толщина ее принимается до 30 см.

Устройство песчаной подушки под плитный фундамент позволяет решить несколько функциональных задач:

  • Выравнивание дна траншеи или котлована – эта операция необходима при устройстве монолитной плиты. Прослойка из песка позволяет улучшить геометрическую форму фундаментной конструкции, сэкономить дорогостоящую бетонную смесь.
  • Уменьшение нагрузки на грунтовое основание – песчаный слой надёжно компенсирует возможные подвижки грунта, увеличивает несущую способность основания и уменьшает нагрузку на основания.
  • Обеспечение дренажных функций – песок не задерживает воду, поэтому во время выпадения осадков, дождевая или талая вода быстро опускаются ниже уровня грунта, не оказывая неблагоприятного воздействия на монолитную плиту. Что касается воздействия на фундамент грунтовых вод, которые поднимаются к плите, то при устройстве подсыпки из песка определенной толщины (свыше 300 мм) происходит разрушение капиллярных связей в грунте, поэтому на плиту не будут оказывать разрушающего воздействия подпочвенные воды.
  • Для надёжной защиты фундамента от выпадающих осадков стоит предусмотреть на уровне песчаной подсыпки устройство отводящего дренажа.
  • Стабилизация пучинистых грунтов – песчаная подсыпка в пучинистых грунтах замещает часть материкового грунта, изменяя его свойства, уменьшая степень пучения. В таком случае необходимо предусмотреть обязательный дренаж для отвода влаги от фундамента.

Устройство песчаной подушки

Засыпка песчаной подушки на геотекстиль

Песчаная подушка устраивается во время земляных работ при копке котлована или выполняется поверх материкового грунта, если предусмотрено устройство незаглубленной плиты. В любом случае, перед подсыпкой песка, необходимо выровнять дно фундамента, проведя дополнительное углубление ниже проектной отметки.

Для разграничения грунта и слоя песка, полезно выложить дно котлована изолирующей тканью (прекрасно подходит геотекстиль).

Для устройства песчаной подушки под плиту требуется использовать только песок крупной фракции, от мелкого песка лучше сразу отказаться.

Минимальная толщина песчаного слоя должна составлять от 25-30 см. Материал тщательно разравнивают, следя затем, чтобы поверхность оставалась идеально ровной.

Трамбование песчаной подушки

При устройстве подушки очень важно обеспечить одинаковую толщину и равномерную плотность на всей площади слоя подсыпки из песка, для чего применяется трамбование песчаного слоя.

Самый лучший результат достигается при использовании виброплиты, ручные трамбовки не в состоянии обеспечить высокое качество, от них сразу лучше отказаться. Для увеличения плотности слоя песка, необходимо регулярно смачивать материал водой.

При трамбовании песка важно добиться максимальной плотности, это проверяется простым способом – требуется походить по поверхности. Если не останутся следы от обуви – достаточная плотность достигнута.

Песчаная подушка может применяться при строительстве зданий высотой до 1 этажа.

Как рассчитать потребность в песке для устройства подушки под монолитную плиту

Вопрос о приобретение необходимого количества песка решается просто, стоит только провести нехитрые вычисления. Для этого следует перемножить три показателя: длину и ширину песчаной подушки на высоту песчаного слоя (до 30 см). Полученный результат как раз и есть объем необходимого песка. Учитывая, что песок уплотняется при трамбовании, лучше всего приобрести его с запасом.

Подушка под плиту из щебня

Для подушки из щебня используют материал фракцией от 20 мм. Щебеночное основание лучше противостоит силам пучения, уменьшая угрозу деформаций при усадке плитного основания. Посмотрите видео, как трамбовать подушку из щебня.

Слой щебня укладывают по песчаной отсыпке, которая выполняется высотой 20 см по технологии выполнения подушки из песка. Толщина слоя щебня принимается до 25 см. Засыпанный материал разравнивают, затем проводят трамбование, проливая щебень водой. Прекрасные результаты дает применение виброплиты.

Важно предусмотреть размеры слоя подсыпки из щебня, которые должны превышать размеры фундаментной плиты на 20 см с каждой стороны.

При строительстве многоэтажных зданий необходимо выполнять подушку под монолитную плиту из качественного щебня.Такое основание под фундамент является прочным и долговечным, но требует капитальных затрат на приобретение материалов.

Как заливать монолитную плиту фундамента?

Для постройки зданий строителям приходится заливать различные типы фундаментов. На проблемных грунтах сооружается фундаментная основа в виде сплошной плиты. Начинающие застройщики интересуются, как правильно залить монолитную плиту фундамента под планируемое здание. Для этого после очистки поверхности земли с разрабатываемой площади снимают слой грунта. Затем формируют приямок и засыпают слой крупного песка и гравия. После отсыпки трамбуется основание, собирается опалубка, укладывается гидроизоляция, укладывается решетка из арматуры и выполняется бетонирование.

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

  • дачных построек;
  • частных домов;
  • групповых и одиночных коттеджей;
  • объектов промышленной сферы;
  • помещений для хранения транспорта;
  • различных зданий малой этажности.

Различные типы фундаментов приходится заливать строителям для постройки зданий

Прочностные характеристики железобетонного фундамента позволяет ему выдерживать вес построек из различных материалов:

  • блочного бетона;
  • натурального камня;
  • обожженного кирпича;
  • деревянного бруса;
  • бутового камня;
  • армированного бетона.

Плитный фундамент также используется в качестве основы для сооружения каркасных строений и бревенчатых домов. Положительно зарекомендовала себя в различных условиях эксплуатации фундаментная плита под дом из газобетона. Она предотвращает растрескивание стен, построенных из хрупких газонаполненных блоков.

Монолитная плита – оптимальный вариант для решения следующих задач:

  • строительства зданий на болотистых почвах;
  • возведения домов на грунтах с близко расположенными подземными водами;
  • сооружения построек на проблемных почвах, склонных к пучению;
  • постройки объекта на насыпных грунтах, содержащих мелкий песок.

Плитная конструкция фундамента также применяется в районах с повышенной сейсмической активностью и при увеличенном уровне промерзания грунта.

До того, как залить монолитную плиту, следует рассчитать прочность конструкции и выполнить расчет арматуры. Определяясь с возможностью применения цельной плиты для сооружения фундамента под конкретное строение, следует определить толщину основания и выбрать глубину залегания плитной основы.

Вес построек из различных материалов позволяет выдерживать прочностные характеристики железобетонного фундамента

При этом необходимо учитывать следующие факторы:

  • свойства почвы на стройплощадке;
  • уровень расположения грунтовых вод;
  • нагрузочные характеристики фундамента;
  • массу будущего здания;
  • особенности климатических условий;
  • высотные колебания на месте работ;
  • рабочие характеристики применяемого стройматериала.

Расширенный диапазон применения монолитной плиты обусловлен увеличенной площадью опорной подошвы, которая обеспечивает:

  • пропорциональное распределение на почву массы строения;
  • предотвращение осадки отдельных частей коробки здания;
  • демпфирование реакции почвы, связанной с морозным пучением;
  • невозможность образования трещин на стенах здания.

Цельная плита из армированного бетона успешно применяется для обеспечения устойчивости различных строений, сооружаемых на проблемных грунтах.

Разновидности и характеристики монолитного основания

Выбор разновидности монолитной основы плитного типа зависит от ряда факторов:

От ряда факторов зависит выбор разновидности монолитной основы плитного типа

  • расположение поверхности плиты относительно нулевой отметки;
  • метод сооружения фундаментной конструкции;
  • конструктивный вариант исполнения.

По величине заглубления в почву плитные основания классифицируются следующим образом:

  • незаглубленные фундаменты. Они сооружаются на спланированной поверхности почвы, с которой удалены строительный мусор и растительность;
  • мелкозаглубленные основания. Технология сооружения фундаментной плиты предусматривает ее погружение в грунт на 40-50 см ниже нулевой отметки;
  • заглубленные основы. Нижняя плоскость железобетонной плиты фундамента располагается на глубине замерзания грунта или ниже.

Способ обустройства цельной плиты также отличается:

  • монолитная конструкция возводится на спланированной и очищенной площадке. Технология предусматривает сооружение подушки, монтаж опалубки, гидроизоляцию, армирование и бетонирование. Для постройки цельной плиты не требуется грузоподъемная техника. Внутри бетонной основы размещаются инженерные сети и необходимые коммуникации. Габариты фундаментной платформы не ограничены;
  • сборный вариант сооружается из стандартных плит, изготовленных в промышленных условиях. Укладка панелей выполняется на щебеночно-песчаную подушку с помощью крана. После завершения монтажных операций стыковые участки заливаются раствором. Допускается армирование сборной платформы с последующей заливкой слоя стяжки. Толщина и размеры сборной конструкции регламентированы габаритами готовых панелей.

Одним из доступных считается этот вариант фундамента

Сооружаются следующие плиты, отличающиеся особенностями конструкции:

  • чашеобразная платформа. Она представляет сложную конструкцию, которая позволяет соорудить под домом вместительный подвал;
  • плоский фундамент. Он выполняется в виде обычной плиты, которая дополнительно утепляется листовым теплоизолятором.

Остановимся на характеристиках цельной плиты фундамента, которую отличают следующие свойства:

  • увеличенная нагрузочная способность. Прочная конструкция железобетонной плиты не разрушается, воспринимая вес строения и реакцию грунта;
  • повышенная влагостойкость. Правильно сооруженная монолитная основа не позволяет влаге проникать через фундамент к стенам;
  • длительный срок использования. Железобетонная платформа гарантирует устойчивость строений на протяжении продолжительного периода.

Размеры плиты выполняются в соответствии с габаритами возводимого строения, а толщина зависит от определенных условий:

  • устойчивость зданий на нормальных почвах обеспечивается при толщине платформы 40-50 см;
  • для надежности построек, сооружаемых на проблемной почве, следует увеличить толщину до 100 см.

Эксплуатационные характеристики монолитной платформы определяются также маркой бетонного раствора, диаметром арматурных прутков и конструктивным вариантом исполнения плиты.

В соответствии с габаритами возводимого строения выполняются размеры плиты

Профессиональные строители и частные застройщики убедились в многочисленных достоинствах монолитной конструкции:

  • конструктивной простоте. Конфигурация основы повторяет контур здания. Сооружение монолитной платформы осуществляется за ограниченный период времени;
  • экономичности конструкции. В результате сооружения цельной плиты отпадает необходимость в обустройстве пола. Это позволяет сэкономить денежные средства;
  • повышенной прочности. Благодаря применению марочного бетона и правильно подобранному диаметру арматуры, плитный фундамент предотвращает деформацию стен;
  • универсальности. Монолитный фундамент применяется для различных видов зданий, обеспечивает долговечность на подвижных, влажных и промерзающих грунтах;
  • морозоустойчивости. Прочная конструкция железобетонной плиты не растрескивается в результате сезонных колебаний температуры, вызывающих подвижки грунта.

Наряду с преимуществами конструкция имеет также и слабые стороны:

  • сложность сооружения цельной плиты в условиях наклонной местности;
  • увеличенный объем затрат и повышенная трудоемкость выполнения работ;
  • необходимость выполнения дополнительных объемов земляных работ для заглубленного основания.

Недостатки не останавливают строителей, которые уверенно выбирают плитный фундамент для строительства домов на различных типах грунта.

Как правильно залить монолитную плиту фундамента – схема будущего основания

Проверенная на практике технология, в соответствии с которой заливается монолитная железобетонная плита, гарантирует надежность фундаментной основы. Важно в правильном порядке производить сооружение многослойной конструкции. Размышляя, как залить бетонную плиту, следует изучить порядок расположения слоев фундамента.

Гарантирует надежность фундаментной основы -проверенная на практике технология

Рассмотрим, как устроена плита, начиная с уровня почвы:

  • геотекстильная ткань. Укладывается на горизонтальную поверхность уплотненного грунта. Материал выполняет функцию разделительной прослойки между песчано-щебеночной подушкой и почвой;
  • демпферная подушка. Сооружается из смеси песка и гравия. Подсыпка предназначена для сглаживания сдвигов грунта и выравнивания основания. Внутри массива располагаются дренажные магистрали;
  • слой подбетонки. Формируется из бетонного раствора. Подбетонка позволяет спланировать поверхность и повысить нагрузочные характеристики фундаментной плиты;
  • гидроизоляция. Она сдерживает проникновение грунтовой влаги к подошве основания и позволяет поддерживать требуемую концентрацию влаги в бетонном растворе;
  • рассыпчатый или листовой утеплитель. Слой теплоизоляции уменьшает тепловые потери, что способствует обеспечению комфортной температуры внутри помещения;
  • неразборная или составная опалубка. Опалубка возводится по контуру фундаментной плиты, придает ей необходимую форму, а также предотвращает просачивание влаги из бетона во время твердения;
  • арматурная решетка. Не позволяет бетонной основе растрескиваться под воздействием нагрузок и реакции почвы. Силовой каркас продлевает срок службы фундамента;
  • слой бетона. После набора эксплуатационной прочности бетон воспринимает вес строения и равномерно распределяет нагрузку по площади фундаментной поверхности.

Для обеспечения повышенной прочности монолитной плиты и повышения ее ресурса эксплуатации следует соблюдать очередность расположения всех прослоек.

Как залить монолитную фундаментную плиту – технология заливки бетонной основы

Заливка фундаментной плиты – ответственный процесс, который осуществляется в соответствии с требованиями технологии.

Технология заливки бетонной основы

Алгоритм сооружения железобетонного фундамента плитного типа предусматривает следующие стадии:

  1. Подготовительные мероприятия. Они осуществляются до начала строительных работ и включают геодезические изыскания, выполнение расчетов, разработку проекта, определение потребности в стройматериалах.
  2. Земляные работы. Проводятся с помощью специальной техники после очистки строительной площадки от мусора, корней и растительности. Технология предусматривает выравнивание поверхности и выполнение разметки.
  3. Сооружение демпфирующей подушки. Подсыпка выполняется на основе смеси песка и гравия. Материалы равномерно распределяются по поверхности будущего фундамента и тщательно уплотняются.
  4. Монтаж элементов опалубки. Для изготовления опалубочной конструкции используется влагостойкая фанера, металлические листы или строганые доски, которые устанавливаются по контуру фундамента.
  5. Сборка и монтаж арматурного каркаса. Предварительно нарезанные арматурные стержни соединяются вязальной проволокой в силовую решетку и устанавливаются внутри опалубки.
  6. Приготовление бетонного раствора и заливка рабочей смеси в опалубку. Важно правильно рассчитать объем бетонной смеси для выполнения бетонирования в один прием.

Остановимся на особенностях выполнения основных этапов.

Строительство плитного фундамента – расчет материалов и проектирование

Заливка монолитной плиты выполняется после завершения подготовительных работ, которые предусматривают следующие операции:

  1. Изучение характера почвы.
  2. Определение глубины грунтовых вод.
  3. Расчет нагрузочной характеристики основы.
  4. Разработка проектной документации.
  5. Определение необходимого количества материалов.

После завершения подготовительных работ выполняется заливка монолитной плиты

Зная габаритные размеры фундаментной плиты, несложно определить ее объем и рассчитать потребность в материалах. Для расчета количества арматуры следует руководствоваться проектной документацией.

Подготовка площадки под железобетонное основание

При выполнении земляных работ соблюдайте следующий порядок действий:

  1. Удалите с территории площадки мусор.
  2. Извлеките растительность вместе с корневой системой.
  3. Разровняйте поверхность площадки.
  4. Разметьте контур будущего фундамента.
  5. Произведите извлечение грунта для мелкозаглубленного фундамента.
  6. Спланируйте поверхность дна приямка.

Остается уложить геотекстиль и выполнить монтаж дренажных магистралей.

Как сформировать подушку под монолитный фундамент

Заливка плиты под фундамент производится на предварительно подготовленную поверхность. Для обустройства подушки выполните следующие работы:

  1. Тщательно перемешайте гравий с песком.
  2. Распределите смесь равномерным слоем по площади фундамента.
  3. Утрамбуйте подсыпку, добавляя в процессе трамбовки воду.

Для получения прочной основы под будущее строение разберитесь, как заливать плиту под фундамент.

Сооружение опалубки под плитный фундамент своими силами

Самостоятельное выполнение работ по монтажу опалубки не вызывает затруднений. Порядок действий:

На предварительно подготовленную поверхность производится заливка плиты под фундамент

  1. Подготовьте материалы, нарежьте заготовки для опалубки.
  2. Соберите щитовые элементы высотой, соответствующей толщине плиты.
  3. Установите щиты опалубки по периметру плитного фундамента.

Важно обеспечить неподвижность опалубочной конструкции путем установки с внешней стороны подпорок. При выполнении работ обратите внимание на герметичность опалубочного контура.

Как собирать силовой каркас и укладывать арматуру

Мероприятия по сборке силовой решетки выполняйте по следующему алгоритму:

  1. Нарежьте заготовки требуемых размеров из арматурной стали.
  2. Уложите продольные прутки нижнего яруса с шагом 20-25 см.
  3. Соедините их вязальной проволокой с поперечными элементами.
  4. Закрепите вертикальные прутки рифленой арматуры.
  5. Соберите арматурную сетку верхнего яруса.
  6. Зафиксируйте собранную решетку отожженной проволокой.
  7. Уложите арматурный каркас на специальные подставки.

Размещение арматурной решетки в опалубке выполняйте после укладки гидроизоляционного материала.

Как залить плиту под фундамент монолитного типа

Следует разобраться, сооружая плитный фундамент, как залить его с соблюдением технологии. Важно предварительно определить требуемый объем бетонной смеси и выбрать метод изготовления раствора.

Возможные варианты:

  • применение готовой смеси, доставляемой к месту работы в миксерах. Бетон транспортируется по желобу и распределяется внутри опалубки подсобными рабочими;
  • самостоятельное приготовление раствора с использованием электрического бетоносмесителя. Ограниченный объем емкости значительно увеличивает продолжительность цикла;
  • использование мощного бетононасоса. Специальное оборудование с раздвижной штангой позволяет подавать раствор по бетонопроводу, что ускоряет процесс бетонирования.

Заливка плиты под фундамент монолитного типа

Порядок действий по бетонированию:

  1. Заполните подготовленным раствором опалубку.
  2. Равномерно распределите бетон.
  3. Разровняйте поверхность.
  4. Тщательно уплотните бетонный массив.

Профессиональные строители всегда подскажут, как залить монолитную плиту фундамента.

Как самостоятельно сделать бетонную смесь

Самостоятельная заливка бетонной плиты требует обязательного использования следующих компонентов:

  • цемента, выполняющего функцию вяжущего вещества;
  • песка и гравия, применяемых в качестве наполнителя;
  • воды, добавляемой до нужной пластичности раствора.

Оптимальное соотношение указанных сыпучих составляющих – 1:3:5. Для приготовления бетона следует равномерно перемешать ингредиенты, постепенно добавляя воду до сметанообразного состояния смеси.

Как правильно залить под дом плитную основу

Недостаточно просто приготовить бетон и заполнить им опалубку. Важно понимать, как правильно залить плиту под дом.

Соблюдайте приведенные рекомендации по заливке бетона:

  • не допускайте перерывов в подаче раствора;
  • уплотняйте бетон глубинным или поверхностным вибратором;
  • поддерживайте постоянную влажность массива путем периодического увлажнения;
  • постелите на залитый фундамент полиэтилен для сохранения влаги.

Помните, что процесс застывания бетона до набора рабочей прочности длится 28 суток.

Заключение

Разобравшись с технологией бетонирования плиты, несложно самостоятельно соорудить надежную основу для частного дома или дачи. Следует тщательно соблюдать требования технологии и применять качественно приготовленный бетон. Железобетонная плита обеспечит долговечность и устойчивость строения на любом грунте. Определяясь с исполнением фундаментной плиты, учтите особенности строения и руководствуйтесь требованиями проекта.

Как залить бетонную плиту на ленточный фундамент. Пол в доме на ленточном фундаменте. Где применяется ленточный фундамент

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

  • с опорой на грунт — со стяжкой по грунту или на лагах;
  • с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м . Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1 .

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм . Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола, Рис. 2.

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

  • теплоизоляцию помещений из условий энергосбережения;
  • комфортные гигиенические условия для людей;
  • защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
  • предотвращать накопление конденсата водяных паров внутри конструкции пола;
  • снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от , колодца и (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см. ) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм . Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см . по теплосберегающей способности соответствует 50 мм . пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции. Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

  • пол по грунту с бетонной стяжкой ;
  • пол по грунту с сухой сборной стяжкой ;
  • пол по грунту на деревянных лагах .

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

Полы по грунту представляют собой многослойную конструкцию, Рис.4 . Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги , содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм .). Пленку заводят на стены.
  2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм , нарезанных из плит утеплителя.
  3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм . Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм . Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм . На время твердения бетон накрывают пленкой или поливают водой. Читайте:
  4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см . Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
  5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм . Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм .), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
  7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм . выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см 2 ). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: . Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см .
  8. На стяжку монтируют чистовой пол .

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки . Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м 2 и поставляется в рулонах шириной от 0,5 до 3,0 м , длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м 3 достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м 3 , чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см. Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.


Керамзитобетон крупнопористый без песчаный капсулированный. Каждая гранула керамзита заключена в цементную водонепроницаемую капсулу.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис. 5):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т.п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.

Устройство примыкания пола к наружной стене показано на Рис. 6.

Позиции на рис.6 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — армированная стяжка из бетона класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).


Рис.7. Обязательно в полу, по периметру наружных стен, укладывают утеплитель лентой, шириной не менее 0,8 м. Снаружи утепляют фундамент (цоколь) на глубину до 1 м.

Температура грунта под полом, в зоне примыкания к цоколю по периметру наружных стен, достаточно сильно зависит от температуры наружного воздуха. В этой зоне образуется мостик холода. Через пол, грунт и цоколь тепло уходит из дома.

Температура грунта ближе к центру дома всегда положительная и мало зависит от температуры на улице. Грунт подогревается теплом Земли.

Строительные правила предписывают обязательно утеплять зону, через которую уходит тепло. Для этого, рекомендуется устраивать теплозащиту на двух рубежах (рис.7):

  1. Утеплять снаружи цоколь и фундамент дома на глубину не менее 1,0 м.
  2. Укладывать слой горизонтальной теплоизоляции в конструкцию пола по периметру наружных стен. Ширина ленты утеплителя вдоль наружных стен не менее 0, 8 м. (поз.11 на рис. 6).

Толщину теплоизоляции рассчитывают из условия, что общий показатель сопротивления теплопередаче на участке пол — грунт — цоколь, должен быть не меньше аналогичного параметра для наружной стены.

Проще говоря, суммарная толщина утеплителей цоколя плюс пола должна быть не меньше толщины утеплителя наружной стены. Для климатической зоны в районе г. Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на цоколе 100 мм., плюс 50 мм. горизонтальная лента в полу по периметру наружных стен.

При выборе размеров слоя теплоизоляции учитывают также то, что утепление фундамента способствует уменьшению глубины промерзания грунта под его подошвой.

Это минимальные требования к утеплению пола по грунту. Понятно, что чем больше размеры теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладывать теплоизоляцию под всей поверхностью пола в целях энергосбережения, обязательно необходимо лишь в случае устройства в помещениях теплых полов или строительства энергопассивного дома.

Кроме того, сплошной слой теплоизоляции в полу помещения бывает полезен и необходим для улучшения параметра теплоусвоения поверхности покрытия пола . Теплоусвоение поверхности пола — это свойство поверхности пола поглощать теплоту в контакте с какими-либо предметами (например, ступнями ног). Особенно это важно, если чистовой пол делают из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться, как более теплый.

Показатель теплоусвоения поверхности пола для жилых зданий не должен быть выше 12 Вт/(м 2 ·°С) . Калькулятор для расчета этого показателя можно найти

Плита основания из бетона класса В 12,5 толщиной 80 мм. по слою щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги сечением минимум, ширина 80 мм. и высота 40 мм., рекомендуется укладывать на слой гидроизоляции с шагом 400-500 мм. Для выравнивания по вертикали, их укладывают на пластиковые подкладки в виде двух треугольных клиньев. Путем сдвигания или раздвигания подкладок регулируется высота расположения лаг. Пролет между соседними точками опирания лаг не более 900 мм. Между лагами и стенами следует оставлять зазор шириной 20-30 мм.

Лаги лежат свободно без крепления к основанию. На время монтажа чернового пола их можно скрепить между собой временными связями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ЦСП. Толщина плит не менее 24 мм. Все стыки плит должны обязательно опираться на лаги. Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половой доски. Такой пол из качественной доски можно эксплуатировать без напольного покрытия. Допустимая влажность древесины материалов пола 12-18%.

В пространство между лагами при необходимости можно уложить утеплитель. Плиты из минеральной ваты обязательно сверху закрывают паропроницаемой пленкой, которая препятствует проникновению в помещение микрочастиц утеплителя.

Рулонную гидроизоляции из битумных или битумно-полимерных материалов наклеивают в два слоя на бетонный подстилающий слой методом подплавления (для наплавляемых рулонных материалов) или наклейкой на битумно-полимерных мастиках. При устройстве оклеечной гидроизоляции следует обеспечить продольную и поперечную нахлестку полотнищ не менее 85 мм.

Для проветривания подпольного пространства полов на грунте по лагам, в помещениях должны быть предусмотрены щели в плинтусах. Минимум в двух противоположных углах помещения оставляют отверстия площадью 20-30 см 2 .

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.

Позиции на Рис.5.:
1-4 — Элементы чистового пола.
5 —
6-7 — Клей и саморезы для сборки стяжки.
8 — Лага деревянная.
9 — Прокладка деревянная выравнивающая.
10 — Гидроизоляция.
11 — Столбик кирпичный или бетонный.
12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если пучинистый, то пол зимой и весной может «загулять» под действием сил .

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, и подземную часть

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно и подземную часть фундамента на глубину 0,5 — 1 м.


В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола.

При планировании строительства каркасного дома первым делом встает вопрос о выборе типа фундамента для будущего дома.

Среди многообразия выбора стоит обратить внимание на ленточный фундамент с монолитной плитой.

Этот тип фундамента при достаточном заглублении отлично подходит для строительства на плавающих, песчаных и торфяных грунтах – там, где другие типы не будут отличаться надежностью.

Общая информация

Монолитная плита на ленточном фундаменте представляет собой цельную железобетонную конструкцию, опирающуюся на основание ленточного типа по периметру.

При этом возможны варианты как с опорой плиты на грунт, так и без опоры . Во втором случае монолитная плита опирается на ленточное основание, напоминая фундамент с использованием плит перекрытия.

Что лучше: ленточный фундамент или монолитная плита? На вопрос ответить однозначно нельзя, потому что обе конструкции отлично взаимно дополняют друг друга.

При таком типе фундамента возможно обустройство цокольного этажа или подземного гаража под каркасным домом. Данная конструкция в обоих случаях позволяет связать фундамент ленточного типа в единое целое.

Монолитная плита на ленточном фундаменте применяется:

  • при строительстве зданий на нестабильных, «плавающих» грунтах , где применение фундамента другого типа нецелесообразно или невыгодно;
  • когда конструкция строения предполагает быть тяжелой , например, выполненной из кирпича или монолитного железобетона;
  • когда планируется сооружение единого цокольного этажа под всем зданием – монолитная плита на ленточном фундаменте будет незаменима для возведения перегородок в остальных помещениях.

Важно! При планировании фундамента с использованием монолитной плиты необходимо помнить, что максимальная длина ее пролета в висячем состоянии должна быть не более 6 метров без дополнительных опор.

Технология строительства

Дом без цокольного этажа

Особенностью такого типа фундамента является то, что плита опирается на грунт всей площадью , создавая дополнительную опору для здания.

Монолитная плита на ленточном фундаменте своими руками сооружается путем заливки бетонной смеси в подготовленный котлован и включает в себя слой теплоизолирующего материала.

1. Первым делом сооружается ленточный фундамент шириной 40 см и глубиной от 40 до 70 см, в зависимости от типа грунта и климатических условий данной местности.

При монтаже арматурной сетки необходимо оставить торчащие вертикально концы арматуры диаметром 12–14 мм по всей длине ленточного фундамента через каждые 40–50 см. Они будут служить для связки фундамента – ленты и монолитной плиты.

Важно! Внешняя опалубка должна быть выше заливаемого фундамента на высоту будущей монолитной плиты – 20–25 см.

2. После того как ленточный фундамент застыл (1–2 недели), нужно удалить опалубку и подготовить все внутреннее пространство для будущей плиты. Вручную или экскаватором вырывается котлован глубиной 50–60 см. Дно котлована должно быть ровным .

3. Насыпается слой песка толщиной 15–20 см. Песок смачивается и тщательно утрамбовывается при помощи виброплиты до момента, пока на поверхности не будут оставаться следы от обуви.

4. На песок укладывается слой геотекстиля для предотвращения смешивания песка и щебня в процессе эксплуатации фундамента. Полосы геотекстиля необходимо сшить между собой специальной машинкой. По периметру котлована геотекстиль должен выступать на 40–50 см и заходить на ленточный фундамент.

5. Сверху насыпается щебень , толщина слоя которого должна быть не менее 20 см. Тщательно выравнивается и утрамбовывается по мере возможности. Слой щебня проливается цементным молоком таким образом, чтобы заполнить все пустоты и сверху оставался еще слой раствора в 3–5 см.

6. Получившийся пирог после застывания раствора покрывается слоем гидроизоляции . Все швы нужно тщательно пропаять горелкой или паяльной лампой.

Важно! Концы рулонной гидроизоляции должны заходить на торцы фундамента на 30-40 см.

7. Сверху укладываются листы теплоизолирующего материала . Его слой должен быть заподлицо с уровнем ленточного фундамента. Желательно использовать пеноплекс плотных марок. Стыки между листами утеплителя промазываются мастикой или пропениваются монтажным пистолетом .

8. Следующий этап – укладка арматурного каркаса . Прутья должны быть толщиной 12–14 мм, расстояние между прутьями – не более 20 см.

Сетка формируется в 2 слоя, расстояние между которыми – 10–15 см. Слои соединяются между собой поперечинами из отрезков арматуры. Снизу под сетку устанавливаются подставки таким образом, чтобы расстояние от нижнего ряда арматуры до утеплителя составляло 5–6 см.

Прутья обоих рядов арматуры жестко связываются с торчащими концами прутьев арматуры ленточного фундамента.

9. Производится заливка плиты. Процесс осуществляется равномерно по всей площади. Уровень выравнивается по внешней стороне опалубки, но с условием, что расстояние до верхнего ряда арматуры должно быть не менее 5 см.

Полная кристаллизация бетона происходит за 28 суток. После этого можно начинать строительство дома. Заливка фундамента и плиты должна осуществляться одномоментно – не допускается промежуточного отвердевания слоев.

Важно! Перед монтажом монолитной плиты необходимо уложить все подземные коммуникации. Стыки с теплоизолирующим материалом нужно загерметизировать. Технология конструкции исключает обустройство внутренних коммуникаций после заливки бетона.

Дом с цокольным этажом

Как залить монолитную плиту на ленточный фундамент, если здание планируется с цокольным этажом?

Технология изготовления такой монолитной плиты несколько сложнее, чем предыдущая, однако затрачивается меньшее количество материала вследствие меньшей толщины «пирога» конструкции.

1. Изготавливается ленточный фундамент , идентичный описанному ранее.

2. На уровне верхней границы фундамента устанавливается палуба . Она представляет собой единый горизонтальный щит, выполненный обычно из деревянных досок.

Снизу палуба подпирается деревянными брусками сечением 5*5 см и шагом 0,7–0,8 м. На брусках-стойках устанавливаются балки 10*5 см. Сверху на балки кладутся и закрепляются прогоны – бруски 5*5 см.

На них уже укладываются доски палубы толщиной не менее 2,5 см и крепятся саморезами или гвоздями.

Важно! Получившаяся конструкция должна быть устойчива и выдерживать достаточный вес.

3. В палубе прорезаются отверстия и укладываются подвальные коммуникации – трубы отопления, канализации, штробы для проводов. Здесь же монтируется люк для входа в цокольное помещение.

4. Вся площадь застилается полиэтиленовой пленкой для защиты от обезвоживания и герметизации щелей в палубе.

5. Монолитная плита ленточного фундамента: армирование – осуществляется таким же образом, что и в случае с монолитной плитой без цоколя.

6.Заливается бетонный раствор , равномерно вибрируется с помощью глубинных вибраторов. Утепление такого перекрытия осуществляется при монтаже пола первого этажа, либо непосредственно в цоколе.

Важно! Запрещается демонтаж опорных стоек и палубы до полной кристаллизации цемента, которая составляет 28 суток, во избежание деформации конструкции.

Устройство пола

В зависимости от назначения, личных предпочтений и климата, монолитный пол на ленточном фундаменте можно сделать различными способами .

Пол на лагах

Что выполнить такое монолитное перекрытие на ленточном фундаменте, сначала на ровное основание укладывается слой гидроизоляции . Это может быть рубероид, битумная смесь или обычный плотный полиэтилен.

Затем, строго по уровню, устанавливаются деревянные лаги 15*5 см. Если помещение достаточно большое, по центру между лагами нужно поставить деревянные распорки во избежание деформации доски.

Все свободное пространство плотно заполняется утеплителем. Если используется минеральная вата, необходимо сверху утеплителя настелить пароизоляционную пленку. При использовании полимерных утеплителей в этом нет необходимости.

Сверху на лаги нашивается фанера толщиной 16 мм или половая рейка.

Наливной пол

На монолитную плиту настилается гидроизоляционная пленка. Сверху – слой полимерного утеплителя, желательно пенопласт или пеноплекс плотных марок.

Стыки между плитами тщательно промазываются или пропениваются.

На утеплитель наливается цементная стяжка толщиной 3–5 см с применением армирующей сетки. На такое основание можно уложить плитку, керамогранит или наливные полы.

При такой конструкции можно легко реализовать теплые полы , уложив их в цементную стяжку.

Пол сразу на плиту

При реализации технологии монолитной плиты без цоколя, когда теплоизоляция уже включена в пирог самого основания , можно класть полы прямо на плиту, предварительно уложив слой гидроизоляции и специальную тканевую прослойку, цель которой – выравнивать мельчайшие неровности плиты .

Монолитная плита на ленточном фундаменте: технология гласит, что на такую прослойку с помощью клея можно укладывать как керамическую плитку, так и ламинат и паркетную доску.

Преимущества и недостатки

Плюсы конструкции фундамент МЗФЛ плита:

  • простота монтажа – можно выполнить в одиночку;
  • надежность и долговечность – срок службы до 100 лет;
  • противостояние грунтовым и наземным водам;
  • независимость от подвижек грунта;
  • возможность обустройства цокольного этажа;
  • нет необходимости постройки пола первого этажа.
  • высокая стоимость материалов;
  • невозможность проложить дополнительные подземные коммуникации без существенных демонтажных работ.

В некоторых случаях возможно сооружение комбинированных типов оснований: свайно- и столбчато-ленточные фундаменты. Перед началом строительства всегда необходимо выполнять расчёт ленточного основания.

Как выглядит комбинированный фундамент: монолитная плита + лента, наглядно представлено на видео ниже:

Фундамент монолитная плита на ленточном основании по праву является одним из самых надежных, долговечных и оправданных в строительстве, особенно на нестабильных грунтах. Его применение в строительстве каркасных домов будет не только оправдано экономически, но и решит многие проблемы при эксплуатации строения.

Монолитная плита на ленточном фундаменте (МЗФЛ плита): технология, армирование, как залить и как сделать пол своими руками


Для надёжности основания на плавающих грунтах применяется монолитная плита на ленточном фундаменте. Технология изготовления МЗФЛ плиты включает в себя армирование и другие этапы работ, результат которых можно сравнить со строительством перекрытия. Более подробно о том, как залить такую основу своими руками и как сделать монолитный пол в каркасном доме читайте в нашей статье.

Как правильно залить плиту под дом?


Важнейшей частью любого здания является фундамент, обеспечивающий устойчивость строения. Несмотря на возможность строительства здания на различных видах оснований, многие застройщики отдают предпочтение плитной основе, компенсирующей реакцию пучинистых почв и обеспечивающей надежность постройки. Можно самостоятельно подготовить прочное основание, зная, как залить плиту под фундамент. При устройстве основания под дом, цельную фундаментную плиту, армированную стальным каркасом, формируют высотой до 40 см на утрамбованной щебеночно-песчаной подушке. Обладая повышенной пространственной жесткостью, монолитная основа превосходит по эксплуатационным характеристикам ленточный вариант и сборную конструкцию.

Остановимся детально на преимуществах плитной основы и особенностях конструкции. Рассмотрим, как правильно приготовить бетонный раствор, чтобы заливать фундамент. Разберемся с технологией выполнения работ.

Каждое сооружение нуждается в качественном и прочном основании

Преимущества и особенности монолитных плит

Цельные железобетонные плиты широко применяются при возведении оснований строительных объектов благодаря комплексу преимуществ:

  • простоте конструкции. Цельная железобетонная база размещается по всей площади здания на уровне нулевой отметки или с незначительным заглублением в почву. Не требует увеличенных объемов земляных работ, выполняется за ограниченное время;
  • приемлемому уровню затрат. Снижение сметной стоимости бетонирования достигается за счет подачи значительных объемов бетона с транспортных средств с помощью лотков. При этом для , заливки и вибрационного уплотнения бетона используется труд малоквалифицированных рабочих;
  • повышенной несущей способности. Увеличенная площадь опорной поверхности и жесткий пространственный каркас усиления позволяют максимально загружать монолитную плиту фундамента. Конструкция гарантирует обеспечение устойчивости возводимого здания при подвижках почвы;
  • обеспечению целостности стен строения. Монолитная платформа под дом не подвергается локальным деформациям, равномерно передает на грунт вес конструкции, компенсирует пучение почвы в зимнее время;
  • объединению основы постройки с черновым полом. Монолитная основа выполняет функцию чернового пола. Она позволяет обустроить пол нижнего этажа без использования железобетонных плит и заливки стяжки для напольного покрытия;

Перед началом работ осуществляется анализ грунта

  • возможности сооружения плитной основы на сложных почвах. Отсутствие необходимости углубления в грунт снижает трудоемкость земляных мероприятий в районах с близко расположенными водоносными слоями, а также в зонах глубокого промерзания почвы;
  • универсальности. Цельную фундаментную плиту можно использовать для легких строений, а также зданий с тяжелыми стенами из кирпича или бетонных блоков.

Плитная конструкция наряду с достоинствами имеет ряд недостатков:

  1. Проблематичность обустройства на наклонных участках, где велика вероятность сдвигов почвы. Проблема решается путем заливки монолитно с основанием ребер в нижней части наклонного участка, которые фиксируют площадку.
  2. Повышенная сметная стоимость, связанная с привлечением к выполнению работ на договорной основе строительных фирм. Самостоятельное строительство позволяет значительно уменьшить затраты.
  3. Увеличение объемов работ по выемке грунта и бетонированию при строительстве цокольного помещения. Это связано с необходимостью заливки бетонной основы ниже нулевой отметки на дне котлована.

Особенности плитного основания связаны с различным расположением площадки относительно нулевой отметки. Цельная основа может выполняться:

  • незаглубленной. Обустраивается без выемки грунта на предварительно спланированной поверхности почвы;

Стандартная монолитная плита больше всего востребованная в сооружениях с наличием подвального помещения

  • мелкозаглубленной. Основание здания погружается в почву на глубину 30–40 см до совпадения опорной поверхности с нулевой отметкой;
  • заглубленной. Применяется при возведении зданий, имеющих подвальные и цокольные помещения. Строительство связано с выполнением значительных объемов земляных работ, резким увеличением затрат.

Плитный фундамент отличается конструкцией и способом формирования:

  1. Монолитный заливается в опалубку с установленным арматурным каркасом. Вся конструкция заливается в один прием, образуя цельную основу. Конструкция характеризуется повышенной прочностью.
  2. Сборный состоит из отдельных железобетонных плит, которые уложены на щебеночную подушку. Зазоры между ними бетонируются, а поверхность выравнивается небольшим слоем раствора. Сборный вариант основания проигрывает монолитному по прочностным характеристикам.

Для строительства прочного фундамента требуется:

  • применять качественную стальную арматуру;
  • соблюдать рецептуру при изготовлении бетонного раствора;
  • придерживаться технологии выполнение работ.

Более прочной основой служит плита, которая имеет ребра жесткости

Результаты Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Соблюдение указанных требований позволит сформировать надежное основание здания, избежать появления трещин на стенах.

Приготовление бетонной смеси для монолитной плиты фундамента

Заливка плиты под фундамент осуществляется бетонным раствором со следующими характеристиками:

  1. Маркой М300 и выше, соответствующей классу прочности В22,5.
  2. Степенью водонепроницаемости не менее W8.
  3. Стойкостью к воздействию отрицательных температур на уровне F200.
  4. Пластичностью смеси П-3.

Для приготовления бетонной смеси потребуется:

  • портландцемент, являющийся вяжущим веществом;
  • мелкий песок и среднефракционный гравий, используемый в качестве заполнителя;
  • вода, вводимая до обеспечения требуемой консистенции.

Рецептура бетона характеризуется соотношением ингредиентов. Пропорции песка, портландцемента и гравия отличаются для различных марок бетона. Например, соотношение 3:1:5 предусматривает смешивание 3 тонн песка с тонной цемента и 5 тоннами гравия.

Таким способом залить монолитную плиту можно в кротчайшие сроки

Приготовление и подача бетонного раствора в зависимости от объемов работ осуществляется различными методами:

  • с использованием готового раствора, доставляемого в миксерах. Объем миксера позволяет доставить на строительную площадку до 8 кубов бетона. Подача раствора производится в разные участки площадки по желобу длиной 1,5–2 метра. Небольшая бригада из пяти рабочих способна залить монолитную плиту фундамента за 3–4 часа;
  • с помощью специального бетононасоса, вызов которого значительно повышает объем затрат. Установка комплектуется раздвижной металлоконструкцией с бетонопроводом, длина которого позволяет подавать раствор на расстояние до 50 метров. Это позволяет производить бетонирование без подъезда непосредственно к месту работ;
  • путем самостоятельного приготовления раствора в электрической бетономешалке объемом от 0,05 до 0,2 т. Использование смесителя значительно облегчает работу, улучшает качество раствора. Возможен ручной замес в емкости с помощью лопаты, однако длительность цикла и небольшой объем приготовленного бетона значительно увеличивают трудоемкость работ и сроки бетонирования.

Как производится заливка плиты под фундамент

Рассмотрим, как правильно залить плиту. Осуществляйте работы, соблюдая последовательность операций:

  • Произведите разметку, спланируйте площадку для будущего здания.

Залить плиту под фундамент можно своими руками

  • Извлеките грунт для мелкозаглубленного основания.
  • Установите дренажные трубы, спланируйте дно приямка.
  • Засыпьте основание мелким щебнем, уплотните и накройте текстилем.
  • Установите опалубку по периметру фундамента, используя доски или готовые щиты.
  • Закрепите внешнюю сторону деревянной конструкции упорами.
  • Произведите равномерную подсыпку гравийно-песчаной смеси слоем толщиной 30 см.
  • Тщательно утрамбуйте подсыпку, необходимую для отвода влаги и амортизации реакции почвы.
  • Гидроизолируйте подсыпку, заливая цементно-песчаный раствор слоем 4–5 см.
  • Соберите арматурные каркасы, используя вязальную проволоку и стальные стержни диаметром 12–14 мм.
  • Установите под арматурную сетку специальные подкладки, обеспечивая расстояние до основания 4–5 см.
  • Залейте фундаментную плиту раствором бетона (желательно за один прием).
  • Произведите вибрационное уплотнение бетонного массива с целью исключения воздушных полостей.

При увеличенной площади фундамента возможен вариант секционной заливки. При этом залитый бетонный массив ограничивается вертикальными перегородками, установленными на всю высоту возводимого основания. Не рекомендуется выполнять послойное бетонирование, так как заливка свежего раствора на затвердевший бетон значительно снижает прочность фундамента.

Монолитный ленточный фундамент — это неразъемная конструкция из стальной арматуры и бетонной ленты. Он находится под всеми несущими стенами. Если соблюсти все правила сооружения фундамента, то конструкция будет очень прочной и надежной. Монолитная плита на ленточном фундаменте способна выдержать не только частные коттеджи, но и многоэтажные здания. Такой вид фундамента лучше применять при невысоком уровне грунтовых вод, если они находятся ниже глубины залегания конструкции. Иначе придется устраивать дренаж, а это повлечет немалые дополнительные расходы.

Ленточный фундамент по глубине залегания бывает глубокогозаглубленный либо мелкозаглубленный. Второй тип строят на слабопучнистых грунтах под легкие строения из дерева или по каркасной технологии. Такой вид фундамента должен быть не меньше 0,6 м.

Ленточный фундамент глубокого заложения используют под массивные здания. Их опускают ниже уровня промерзания почвы на 12-15 см. Основа фундамента должна опираться на плотный слой грунта. Если на данной глубине это условие не выдерживается, придется делать углубление ниже. Например, если почва промерзает на глубину 1 м, а плодородный слой находится на отместке 1,2 м, то фундамент нужно закладывать на глубину более 1,2 м.

Нужна ли опалубка

Строительство ленточного монолитного фундамента предусматривает устройство опалубки. Ее собирают из щитов, которые служат формой для бетона и предотвращают его растекание. Конечно, сооружение опалубки влечет дополнительные расходы, а также затраты времени. Иногда на ней экономят и делают котлован под фундамент ровно по разметке, чтобы его стенки были идеально прямыми. Но такая технология не гарантирует высокую степень надежности, и насколько долговечен такой фундамент, предсказать нельзя. Чтобы набрать определенную прочность, нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, и в худшем случае, он будет крошиться.

При устойчивых грунтах такие фундаменты стоят много лет. Но со временем могут появиться трещинки или бетон начнет крошиться. Другой недостаток фундамента, выполненного без опалубки — неровная геометрия. Для снижения теплопотерь его утепляют плитами пенополистирола или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет гораздо сложнее.

Аналогичная ситуация и с гидроизоляцией, пленку очень трудно прикрепить на неровный пористый бетон.

Важно! С точки зрения специалиста фундамент без устройства опалубки годиться только под сарай или гараж.

Этапы строительства монолитного ленточного фундамента

Технология работы как залить монолитную плиту на ленточный фундамент состоит из следующих этапов:

  • земельные работы;
  • уплотнение и трамбовка;
  • устройство опалубки;
  • вязка арматуры;
  • бетонирование;
  • уход за бетоном.

Подробно рассмотрим каждый из этапов.

Земельные работы

Перед началом земельных работ проводят исследование грунта и замеряют уровни промерзания и расположения плодородной почвы, глубину залегания грунтовых вод, пучинистость почвы и т. д.

Важно! Если позволяет грунт и дом планируется одноэтажный, то можно ограничиться сооружением мелкозаглубленного ленточного фундамента с монолитной плитой.

Объем земельной работы зависит от того, будет ли подвал в доме или нет. Если нет, то грунт нужно будет выкапывать только на глубину ленты, а по ширине — с запасом на толщину опалубки. Для деревянных досок необходимы распорки, которые будут их поддерживать и не дадут упасть.

Если планируется строить подвал, тогда следует вынимать весь грунт. Размер котлована обычно больше на 2- 5 м, чем габариты фундамента, так как нужен запас для щитов опалубки.

Для организации котлована больших размеров лучше нанять специальную технику, так как это решение будет оптимальным по стоимости и скорости работ.

Плодородный слой выкладывают по огороду или саду отдельно. Остальную почву нужно свалить в кучу, так как часть ее впоследствии пригодится для засыпки, а лишнее нужно будет вывезти.

Уплотнение и трамбовка

Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм. Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.

Устройство опалубки

Для устройства опалубки берут деревянные толстые доски или низкосортную фанеру. В продаже есть фанера для опалубок, с одной стороны она заламинирована, поэтому используется такой материал не один раз.

Деревянные или фанерные щиты закрепляют продольными или поперечными брусьями, выставляют их по ленточной разметке и закрепляют с обеих сторон распорками. Они не дадут опалубке рассыпаться или сместиться в процессе заливки бетона.

Армирование

На ленточный фундамент из-за большой длины и малой ширины, оказывают воздействия силы, которые могут разломить его поперек. Чтобы этого избежать, используют ребристую арматуру размером от 1 см в диаметре. Если устройство подвала не предусматривается, то обычно хватает двух армирующих слоев: верхнего и нижнего.

В каждом месте соединения арматуры ее связывают проволокой. Делается это вручную или с помощью вязальных пистолетов. Иногда соединение арматуры производят сваркой, так как это значительно ускоряет процесс, но тогда сцепление получается жестким. Вязка проволокой обеспечивает арматуре некоторую свободу движения и тем самым компенсирует действия деформирующие фундамент.

Если при армировании монолитной плиты ленточного фундамента связка прутьев сделана сваркой, то первыми разрушаются именно эти места.

В процессе армирования делают закладку отверстий для будущего здания, через которые будут проходить коммуникации. Если вовремя не вспомнить об этом, то впоследствии придется разрушать монолит, что снизит его качество.

Заливка фундамента

При возведении фундамента для дома, лучше купить готовый бетон, тогда заливочные работы займут всего день. Если все же вы хотите сделать смесь самостоятельно, то вам потребуется бетономешалка.

После заливки бетонную массу подвергают вибрации с помощью специальных вибраторов. Это нужно для того чтобы удалить все пустоты из бетона и сделать его более однородным. Тогда его прочность увеличится, и улучшатся морозостойкие характеристики.

Важно! При заливке бетонной массы из машины, необходимо установить дополнительные желоба, так как высота падения не должна быть более 1,5 м. В противном случае, падая с высоты, бетон расслоиться.

Уход за бетоном

Различные температурные режимы оказывают соответствующее воздействие на бетон:

  • если работа ведется в жаркую погоду, ленту лучше накрыть пленкой, чтобы влага не испарялась слишком быстро и верхняя часть фундамента не пересохла;
  • если температура окружающей среды составляет около 19°С, то уже через трое суток бетон окрепнет на 50%; а еще через сутки опалубку можно будет снять и приступать к следующему этапу работ;
  • при температуре ниже 19°С ждать застывания бетона придется дольше; а если температура 5°С и ниже, то бетон уже не будет схватываться, тогда его придется подогревать.

Гидроизоляция

Если вы хотите защитить фундамент от влаги, необходимо дополнительно уложить гидроизоляционный слой. В качестве него часто выступает пленка, желательно без швов, так как именно в этом месте она быстрее всего рвется. Если заниматься гидроизоляцией уже готового фундамента, в этом случае его обмазывают битумом и приклеивают пленку. Для защиты от влаги также используют глину или полимерный состав.

Например, в частном малоэтажном строительстве часто используется ленточный фундамент. А так как в одной комнате никто жить не хочет, то помещений делается много и план фундамента напоминает крест в квадрате или прямоугольнике. При этом ширина фундамента принимается одинаковой для наружных и внутренних стен.

Между тем нагрузка на внутренние стены часто, по объективным причинам, больше, чем на наружные стены. А это означает, что фундамент под внутренними стенами просядет больше, чем под наружными. Насколько больше — зависит от свойств грунта и прочих факторов и при расчетах плиты, накрывающей весь фундамент, все это нужно учитывать. Пример такого расчета приводится отдельно . А при устройстве плит отдельно на каждое помещение без подобных расчетов можно обойтись.

Если плита по фундаменту выполняется по несъемной опалубке — насыпному грунту, то со временем возможны следующие варианты работы конструкции:

1. Идеальный . Грунт под плитой не проседает. Плита лежит на упругом основании и выполняет роль стяжки. Если арматура такой плите и нужна, то чисто конструктивно.

2. Возможный . Основание под ленточным фундаментом просядет больше, чем насыпной грунт. В этом случае плиту по фундаменту можно рассматривать как фундаментную плиту, лежащую на упругом основании. При этом арматура по расчету потребуется в верхней зоне сечения плиты, если плита опирается только по контуру.

Впрочем фундаментная плита как правило гораздо толще, чем плита перекрытия, да и сечение арматуры требуется больше. Поэтому при большой разнице осадок плита треснет по диагоналям и если арматуры в верхней зоне сечения плиты не будет, то ее можно рассматривать как 4 отдельные плиты треугольной формы, лежащие на упругом основании. Арматура таким плитам опять же не сильно нужна.

3. Наиболее неблагоприятный . Насыпной грунт под плитой проседает (или уплотняется в результате кратковременных деформаций плиты) больше, чем основание под фундаментом, при этом прогиб плиты меньше высоты проседания грунта. В этом случае плиту по фундаменту можно рассматривать как обычную плиту перекрытия с опиранием по контуру. Именно этот вариант и следует рассматривать при расчете монолитной плиты, опертой на фундамент.

Тем не менее простых людей, затевающих строительство собственного небольшого домика и при этом мало знакомых с тонкостями расчета конструкций, все это мало беспокоит. Они просто хотят побыстрее и подешевле построить дом и в нем жить. Переубеждать таких людей в чем-либо я не собираюсь, а ниже просто привожу переписку, посвященную подобному вопросу. Эта переписка велась в статье «Расчет ж/б плиты перекрытия, опертой по контуру», но занимала там уж слишком много места. При этом расчеты я предлагаю вести по наиболее неблагоприятному варианту.

04-02-2014: Александр

Здравствуйте. Доктор Лом. Помогите если есть возможность.
Летом буду начинать строить дом. фундамент ленточный мелкозаглубленный габариты ленты 300х600h . габарит дома по осям 7800х8900 . с двумя внутренними стенами. самый большой прямоугольник 4400х4700 мм по осям. по ленте хочу залить плиту.
не могу определиться с ее параметрами
1. Высота
2. схема армирования и шаг, диаметр арматуры
3. можно ли использовать стеклоарматуру (т.к. делать буду сам а с ней думаю одному сподручнее работать)

04-02-2014: Доктор Лом

Если плита будет опираться только на фундамент, то ее расчет ни чем не отличается от приведенного в статье. Если плита будет заливаться на уплотненный грунт, то для такой плиты достаточно конструктивного армирования. Исходя из этого и определяются указанные вами параметры. Стеклоарматуру использовать можно.

05-05-2014: Игорь

Добрый вечер. Хотел бы с вами проконсультироваться по поводу армирования. залит ленточный фундамент размером 8. 4*10.8 толщ. 400 мм. по периметру также по центру толщ 400 мм. внутри засыпан песок и уплотнен. хочу залить монолитную плиту по ленте толщ. 120 мм т.к пролеты между фундаментом 3.6 м. и следующим армированием поперечная арматура д.16 А3 (8300 мм.) шаг 400 мм и по ней сетка арматурная д.10 мм. 200*200 мм. над подвалом таким же армированием но по профлисту НС45 т.е 120 мм + 45 мм. волна профлиста (размер плиты над подвалом 5.85*3.6)заливаться планирую бетоном М300. Если нужно более подробно есть эскиз. Заранее благодарен Игорь.

06-05-2014: Доктор Лом

В вашем случае это будет плита на упругом основании (если песок не даст значительную усадку). Кроме того это будет статически неопределимая конструкция, так как будут дополнительные опоры посредине. Но так как основную нагрузку будет воспринимать фундамент, то расчета для таких плит как правило не требуется. В целом для таких плит армирование принимается конструктивно и не только нижнего слоя, но и верхнего в районах дополнительных опор.

06-05-2014: Александр

Вечер добрый! Вопросы те же, что и у Игоря. У меня фундамент 11*9. Толщина по периметру 400мм. Внутри крестообразный фундамент толщина 300мм. Имеем 4 «карты» размером 4.5*5.5 Произведена обратная засыпка, трамбовка,пенопласт-5см заподлицо с фундаментом.И вот самое главное. Меня убеждают заливать плиту не целиком, а картами. Арматуру резать для карты. Арматура: нижняя д12 шаг 150*150,верхняя 10 или 8? шаг 300*300. Толщину плиты хотел 150мм, но т.к. в одной части креста горбинка, толщина двух плит в этом месте 90мм. Поэтому увеличивая здесь до 120, увеличивается везде до 180-200 мм. И еще, две стороны каждой плиты будут лежать на 400 мм фундамента, а другие две на 150 мм. Не откажите в рецензии. Заранее благодарен!

06-05-2014: Доктор Лом

У вас немного другой случай. Использование легко деформирующегося пенопласта подразумевает, что у вас будет обычная плита перекрытия. Если вы будете укладывать арматуру и заливать каждую «карту» отдельно, то расчет этих плит ни чем не отличается от приведенного в статье. Т.е. верхняя арматура по расчету не требуется. Нужна ли верхняя арматура по конструктивным соображениям — решать вам. Если вы будете укладывать арматуру по всей длине и ширине и заливать плиту сразу, то у вас будет плита, рассчитываемая по принципу двухпролетных (статически неопределимых) балок.

Для простых (статически определимых) плит уменьшение толщины плиты на шарнирной опоре как правило критического значения не имеет, тем не менее прочность такой плиты на опоре следует проверить на действие поперечных сил (см. статью «Расчет железобетонной балки»).

06-05-2014: Игорь

Еще раз добрый вечер.Если не путаю грунт дает осадку год а тут песок уплотненный для ширины пролета 3.6 м. толщина плиты соответственно 120 мм а для 120 мм это предполагает армирование в одну сетку. насколько я понимаю поперечная д.10 продольная д. 8 с шагом 200*250 мм нижний защитный слой без бетонной подготовки 40-60 мм. Просто арматура халявная поэтому д.16 мм. а по нему сетка д.10 200*200 мм.

06-05-2014: Доктор Лом

Грунт действительно может давать усадку и даже не один год, если не был должным образом уплотнен. Если вы предполагаете, что грунт может просесть, то лучше делать плиты отдельно на каждое помещение (это предполагает более простой расчет, к тому же арматура у вас «халявная»).

По поводу плиты по профнастилу. Думаю, потребуются дополнительные опоры для профнастила опалубки. Пример расчета можете посмотреть в статье «Расчет профнастила для кровли»

06-05-2014: Игорь

Доктор Лом я извиняюсь но мне кажется у Александра возможно залить сплошную плиту толщиной 150 мм. бетон В-20-25 и запустить поперечную арматуру д. 10 мм. а продольную д. 8 мм. с шагом 200*250 мм вместо пенопласта пеноплекс а в местах защемления дополнительно верхние прутки арматуры Извините если ошибаюсь.

06-05-2014: Доктор Лом

Это пусть Александр сам решает, как ему лучше.

07-05-2014: Александр. Новосиб.

Всем привет! Спасибо за внимание, обратную связь! Доктор Лом! Из вышесказанного получается что у меня неупругое основание и грунт все же просядет, а значит получится воздушная прослойка + пенопласт 5 или 10 см, который сожмется в случае каких-то сил снизу (или просаживания фундамента). И вот поэтому верхнее армирование не нужно. Беспокоит толщина в 20см с нижним армированием…… А если там где горбинка оставить толщину плиты в 9 см. Это страшно? Я начинаю паниковать!

07-05-2014: Доктор Лом

Александр, я вам привел необходимые источники для расчетов, но если вас так пугают расчеты, то не усложняйте себе жизнь. Просто сделайте другую конструкцию пола, вариантов — масса, еще и на арматуре сэкономите.

06-08-2014: Александр

добрый день Доктор Лом. Подскажите пожалуйста только очень прошу без ссылок на ваши стать и расчеты, я многое из них уже прочел но с математикой и точными науками у меня проблема еще со школы. Поэтому как не пытался освоить ваш матерьял результат неважный так как времени сесть и досконально все изучить не хватает а кусками и урывками не получается забываю что читал и считал ранее. Сам всю жизнь имел дело с деревом там мне многое понятно. Сейчас наконец решил построить себе дом. с Фундаментом определился будет ленточный 300мм шириной. со схемой армирования тоже. Так как у меня грунтовая вода слишком близко а финансы ограничены то дом будет без подвала. Чтобы не гнили балки да и шочется сделать в дальнейшем теплые полы решил весь первые этаж перекрыть плитой.ее размер будет 12200 мм х 9200 мм.

лента фундамента будет с перегородками самый большой размер прямоугольника по осям будет 4450 х 4700мм. Толщину плиты решил сделать везде одинаковую 150 мм. А вот дальше у меня Куча вопросов на которые я не могу найти правильные ответы.

Вот здесь я и прошу Вашей помощи.

1. Хочу сделать армирование с шагом 200 х 200 мм — Арматурой д 10. Как я понял из вашего примера «Пример расчета квадратной монолитной железобетонной плиты с опиранием по контуру.» этого достаточно даже если сверху будет стяжка теплого пола 100 мм толщиной. Но вот тут первый тупик у меня — достаточно ли одной нижней сетки армирования с защитным слоем бетона 50 мм или нужно дополнительно армировать еще верхней сеткой? если Да то чем делать верхнюю сетку армирования и какой защитный слой бетона необходим для нее.

2. И второй очень важный для меня вопрос это можно ли залить такую плиту целиком монолитно или при заливке ее разделить рубероидом на две или четыре части сделать как бы компенсационные- деформационные швы так как не знаю как поведет себя плита такого размера не будет ли она слишком напряжена. первую зиму она будет стоять без сруба.

3. Марку бетона хочу брать 300 и заливать с миксера. Сперва отлить фундамент оставив выпуска вертикальной арматуры для плиты потом дней через 20 уже саму плиту. Такой промежуток времени достаточен или его лучше увеличить или вообще лучше все заливать за один раз?

Очень жду вашего ответа. буду очень признателен на простые Ваши советы так как фундамент для меня очень важно построить правильно и надежно но сам я к сожалению не в состоянии его рассчитать а сделать троекратный запас к сожалению нет финансовой возможности а то бы пустил везде арматурную сетку из двенадцатой арматуры в два слоя и плиту на 200 залил.

Жду ответа заранее благодарен.

08-08-2014: Доктор Лом

Думаю, вам будет лучше обратиться в проектную организацию по поводу проектирования фундамента и плиты перекрытия по фундаменту. Это будет надежнее, быстрее и возможно дешевле. Теперь непосредственно по плите.

1. Если плита будет заливаться по несъемной опалубке, то в 50 мм защитного слоя бетона нет необходимости. Если плита будет заливаться по уплотненному грунту, то нет необходимости в таком мощном армировании. Если плиты будут опираться на всю ширину фундамента (на половину ширины смежные плиты), то желательно сделать верхнее армирование на приопорных участках (по контурам плит), толщина защитного слоя для верхнего армирования не менее 15-20 мм.

2. Если вы собираетесь делать одну плиту, то ее нужно рассчитывать как несколько двухпролетных (возможно трехпролетных) балок и тогда верхнее армирование на промежуточных опорах обязательно, но опять же при условии, что плита не опирается на грунт. Если это будут отдельные плиты на каждое помещение, то они могут быть рассчитаны методом, приведенным в данной статье.

3. Чисто технологически проще залить сначала фундамент, потом плиты. Технологический перерыв зависит от различных факторов, но в целом 2 недель будет достаточно. Если бетонировать одновременно и фундамент и плиту, то это уже совсем другая конструкция и совсем другой расчет.

08-08-2014: Александр

Доктор Лом.Спасибо за ответ.Хотел бы подытожить. Плиту и фундамент буду лить отдельно.Плита будет в съемной опалубке. чтобы выставить защитный слой снизу арматуры уже купил пластиковые стулья фиксаторы ими можно сделать зазор 35 мм или 50 мм Какой посоветуете?

Во всей ленте Вертикальная арматура будет выступать над лентой а 800 мм и эти хвосты загну в сторону плиты и они будут как бы второй слой армирования правда шаг у них будет 300 мм это по наружным стенам а на внутренних стенах отогну через одну в разные пролеты и шаг получится между ними уже 600 мм. Поэтому дума нужно добавить еще будет арматуры чтобы шаг был как и в нижней сетке 200 мм.

Как вы считаете такой вариант возможен? и хватит ли длинны 800 мм или нужно увеличить длину верхнего армирования по краям плиты и над средними опорами?

И самое главное Достаточно ли арматуры д 10 с шагом 200 мм и нужны ли компенсационные швы то есть нужно ли делить плиту размером 12200 х 9200 мм на две плиты 6000 х 9200 мм или на четыре плиты размером 3000 х 4600 мм

08-08-2014: Доктор Лом

Если опалубка будет съемной, то 35 мм вполне достаточно для нижнего армирования, можно и меньше. Верхнее армирование плит не должно быть связано с фундаментом. Если вы будете отгибать арматуру, выходящую из фундамента, то у вас будет подобие плиты с жестким защемлением на опорах, что требует другого расчета. В принципе выпуски арматуры из фундамента вообще можно не делать, никуда ваша плита не уедет. А если выпуски и делать, то только для ограничения движения плиты.

Длины 0.8 м с шагом 200 мм для верхней арматуры хватит, если вы будете делать 4 плиты.

11-08-2014: Александр

Спасибо. Теперь вроде все более-менее понятно. Выпуски из фундамента значит делать не буду это мне облегчит процесс заливки ленты.

Армирование нижнее защитный слой 35 мм.

Остался один последний непонятный мне момент. Могу ли я залить плиту 12000 х 9100 мм поверх ленты за один раз не деля ее все же на более мелкие плиты так как технически мне удобнее залить одну единую плиту. над промежуточными опорами соответственно сделаю дополнительно верхнее армирование с запуском в плиту минимум 800 мм и по наружным стенам фундамента точнее минимум 800 мм везде с шагом 200 мм.

Могу ли залить плиту целиком?

11-08-2014: Доктор Лом

Если будете делать сплошную плиту, то над средними опорами верхнее армирование делается приблизительно на 0.25 длины пролета, но так как у вас пролеты (судя по всему) не одинаковые, то лучше увеличить длину армирования.

Заливка плитного фундамента: как правильно залить плитный фундамент своими руками

Жители частного сектора часто интересуются вопросом о том, как правильно залить плитный фундамент своими руками. Это обусловлено тем, что такая основа подходит для любой постройки. Ее надежность обеспечивается за счет монолитности. Конструкция такого фундамента настолько проста, что его строительство под силу даже без привлечения специалистов. Главное знать, как правильно изготовить бетонный раствор и не отклоняться от технологии его застывания. Рассмотрим детально, как выполняется заливка монолитной плиты, и все преимущества данного решения.

Подготовительные работы

Как правило, заливка плитного фундамента не может быть выполнена без подготовительных работ, а они начинаются с разметки участка, выделенного под строительство основы будущего дома. Под такой фундамент проще всего сделать разметку, так как достаточно рассчитать периметр постройки. Дополнительно следует добавить до него один метр, чтобы была основа для строительства отмосток. Также необходимо учитывать наличие террасы или открытых площадок, под которые тоже нужен плитный фундамент. Заливая все и сразу, можно получить монолитную основу, способную выдержать высокую несущую нагрузку.

Простота разметки заключается в том, что нет необходимости выделять участки под внутренние стены дома, так как место под них будет определено на построенной плите. Единственное, в чем уступает заливка монолитного фундамента другим технологиям, так это большой расход бетонного раствора. Но затраты вполне оправдываются прочностными качествами конечного результата. Кроме того, средства экономятся за счет того, что нет необходимости привлекать специалистов для выполнения разметочных работ. Рассмотрим другие виды подготовительных работ.

Подготовка котлована

Копать котлован рекомендуется с помощью спецтехники, что сэкономит много времени. Вручную можно только выполнить коррекцию стен, в тех местах, где экскаватор криво прокопал. Сразу нужно оговориться, что в случае углубления в некоторых местах больше, чем требуется, не нужно засыпать яму грунтом. Он обязательно даст просадку, и чтобы этого не произошло, рекомендуется использовать песок.

Теперь рассмотрим, какой должна быть глубина заложения плитного фундамента. Она зависит от несущей способности грунта. Если его плотность позволяет выдерживать высокую нагрузку, достаточно углубиться на 50 сантиметров, чтобы подготовить котлован под плитный фундамент. Такой толщины вполне хватит, чтобы выдержать нагрузку от массы частного дома.

По другому ситуация обстоит, если у грунта низкая несущая способность. При недостаточной толщине плиты, она может со временем треснуть, не имея под собой надежной опоры. Поэтому толщина, которую имеет заливка плиты фундамента может достигать даже 1 метра. Если на участке имеется небольшая прослойка торфа или другого слабого грунта, ее необходимо убрать, что увеличивает глубину котлована. Рекомендуется максимально выровнять дно котлована, насколько это возможно, но в идеальной поверхности нет необходимости. Главное – это отсутствие ям у уклона, чтобы нагрузка на грунт от массы постройки была равномерной.

Песчано-гравийная подушка

Каждый работник строительной специальности знает, как правильно залить фундаментную плиту, а потому порекомендует серьезно отнестись к выполнению следующего этапа подготовительных работ. Он заключается в подготовке песчано-гравийной подушки.  От нее зависит устойчивость будущей постройки, так как неправильное выполнение этой задачи, приведет в будущем к просадке дома. Чтобы этого не произошло, сначала в котлован засыпается слой песка, а затем гравия. Такая подушка позволяет равномерно распределить массу дома на грунт. Песок необходимо использовать без примесей, которые в будущем могут дать просадку. Насыпается он в котлован таким образом, чтобы до его края оставалось 20 сантиметров под слой гравия. Песок хорошо утрамбовывается, чтобы исключить его просадку. Если котлован слишком глубокий, трамбовку необходимо выполнять послойно, каждые 30-40 сантиметров.

Гравий выполняет сразу две функции, так как за счет него масса постройки распределяется равномерно, но при этом пористость слоя способствует уходу воды в песок. Оттуда она равномерно распределяется в грунт, за счет чего и достигается устойчивость постройки во время обильных дождей и весеннего таяния снега. Придерживаясь технологии заливки плитного фундамента, следует уложить между слоем песка и гравия геотекстиль. Этот материал хорошо пропускает через себя воду, но при этом препятствует смешиванию двух слоев. Гравий засыпается в котлован до краев и выравнивается под уровень. Его тоже необходимо утрамбовать, и на этом подготовка песчано-гравийной подушки заканчивается.

Строительство опалубки

После того, как песчано-гравийная подушка будет подготовлена, можно приступать к строительству опалубки, необходимой для заливки бетоном фундаментной монолитной плиты. Для этого используются доски толщиной 5 сантиметров, которые устанавливаются по периметру будущего дома. Рекомендуется построить опалубку такой же высоты, как и будущая плита. Это позволит легко выровнять поверхность фундамента, ориентируясь по ее краям. Поэтому доски устанавливаются под уровень, чтобы потом не возникало вопросов с выравниванием. Если выдержать требуемую высоту нет возможности, на досках следует установить метки, отмечающие, по какой уровень необходимо заливать бетонный раствор. Опалубка должна быть надежно закреплена, чтобы не сдвинулась, находясь под давлением бетонного раствора.

Устройство гидроизоляции

Тот, кто не знает, как правильно залить монолитный фундамент, не представляет, какую опасность для него представляет вода, и не задумывается о гидроизоляции. А это обязательный пункт подготовительных работ. Чтобы исключить проникновение в поры бетонной монолитной плиты влаги с грунта, на слой гравия укладывается рулонный материал, изготовленный на битумной основе. Он обеспечивает хорошую гидроизоляцию, если уложенные полосы сварить между собой. Кроме того, рекомендуется их укладывать в нахлест на опалубку. Это улучшит гидроизоляцию будущего фундамента и облегчит демонтаж опалубки после того, как цемент наберет свою марочную прочность и плита будет готова под строительство.

Армирование

Технология заливки монолитной плиты предусматривает обязательное армирование, как и в любых других изделиях из бетона. Металлическая армировка повышает свойства конечной продукции, и плитный фундамент не исключение. Для выполнения этой задачи используется арматура диаметром 10-14 миллиметров, в зависимости от необходимой несущей способности фундаментной плиты. Сначала на специальные фиксаторы укладывается первый ряд арматуры, позволяющий установить армировку на высоте 5-7 сантиметров от гидроизоляции. Затем, поперечно первому, второй ряд укладывается таким образом, чтобы образовались ячейки 20х20 или 25х25 сантиметров. Большой точности не требуется, главное не выходить за эти пределы. Между собой арматура связывается специальной вязальной мягкой проволокой.

Если планируется постройка большого дома, рекомендуется сделать еще одну армировочную сетку на расстоянии примерно 5 сантиметров от верхней точки будущей плиты. Чтобы усилить конструкцию, обе сетки необходимо связать между собой посредством вертикальных стоек, изготовленных из такой же арматуры. Они будут удерживать верхнюю решетку, и не позволят сетке деформироваться во время заливки опалубки бетонным раствором. После завершения армирования для устройства плитного фундамента, можно переходить непосредственно к заливке бетонного раствора.

Заливка плитного фундамента

Стоит сразу оговориться, что независимо от требуемого объема раствора, монолитную плиту необходимо залить за один день. Только в этом случае получится избежать появления слоев, за счет того, что первая партия бетона уже успела схватиться и не перемешивается со второй. Поэтому самостоятельно изготавливать раствор по месту не рационально, так как при необходимости более 2-х кубов, можно не успеть за один день. Чтобы выполнить эту работу быстро, рекомендуется купить уже готовый бетон в нашей компании КаскадБетон, и залить все за один раз. Таким образом экономится время и трудовые затраты. Но самое главное – плитный фундамент получится монолитным, и будет обладать высокими прочностными качествами.

Мы рассмотрели, как залить плиту фундамента под дом, но не стоит забывать о том, что после окончания работ за ним необходим уход до окончания гидратации цемента. Независимо от бетона, он набирает марочную прочность в течение 28 дней. В этот период не рекомендуется выполнять на плите строительные работы. Более того, необходимо создавать условия для гидратации цемента. Речь идет о поддержании оптимальной влажности и температуры. Лучше всего бетонный раствор набирает марочную прочность при температуре 20-25 °C и влажности 80%. Если стоит летняя жаркая погода, необходимо поливать бетон водой и накрывать полиэтиленовой пленкой, чтобы влага медленнее испарялась. При строительстве в зимнее время, плиту следует накрыть теплоизоляционными материалами и обеспечить подогрев, так как при отрицательной температуре процесс гидратации цемента останавливается. Он продолжится при повышении температуры окружающей среды, но это повлияет на его марочную прочность.

Если вы планируете в этом году строительство фундамента в Вышгородском районе, можем рекомендовать наших партнеров beton-stroy.com

Как правильно залить бетонную плиту и сделать под нее песочную подушку под дом из газосиликатных блоков :: Все для стройки

Как правильно залить бетонную плиту и сделать под нее песочную подушку под дом из газосиликатных блоков
Плитный фундамент – монолитная железобетонная плита, которая располагается под всей площадью фундамента. Поскольку этот тип фундамента наиболее затратный по расходам на строительные материалы (бетон, арматура, гравий или щебень, песок) и выполнение земляных работ (в случае большого заглубления), то он наиболее всего подходит при строительстве небольших домов, в которых сама плита выступает в качестве основания пола цокольного этажа.
Заглубление плитного фундамента зависит, скорее всего, от желания застройщика: планируется им или нет подвал и цокольный этаж, а также от уровня грунтовых вод. Хотя надо сказать, что этот тип фундамента можно возводить при разном уровне грунтовых вод. Сплошные плитные фундаменты применяются в следующих случаях:
-при слабых грунтах на строительной площадке или при значительных нагрузках от здания;
-при разрушенных, размытых или насыпных грунтах основания;
-при неравномерной сжимаемости грунтов;
-при необходимости защиты от высокого уровня грунтовых вод.

Плитные фундаменты имеют еще одно название – «плавающие», их поверхность позволяет существенно снизить давление дома на грунт, а ребра жесткости придают устойчивость при замерзании, оттаивании и просадке грунта.
Для повышения жесткости плиты устраивают ребра в перекрестных направлениях, которые направляют как вверх, так и вниз по отношению к плите. Однако по устройству фундаментная плита с ребрами, направленными вниз, менее трудоемка.
Толщина фундаментной плиты зависит от несущей нагрузки и обычно бывает в пределах 200-400 мм. Монолитная плита обязательно должна быть армирована, а диаметр арматуры выбирается по расчету.
Для устройства плитного фундамента выкапывают котлован, затем утрамбовывают его дно, очищают от комков грунта и настилают слой из геотекстиля, который желательно выполнять с нахлестом на стенки котлована. Это нужно для того, чтобы исключить размывание водой песка и проседание более крупного заполнителя в грунт, а также для предотвращения прорастание сорняков при мелком углублении. В дальнейшем по слою из геотекстиля на дне котлована делают подушку из слоя песка и гравия. Поверх песчано-гравийной подушки желательно налить слой горячего битума и расстелить рулонный гидроизоляционный материал.
Для выполнения следующего этапа работ по возведению плитного фундамента необходимо соорудить надежную опалубку. Затем по гидроизоляционному слою наливают тонкий слой бетона, на который укладывают арматуру и закачивают в котлован основную часть бетонного раствора.
На сооруженной таким образом плите устраивается ленточный монолитный фундамент под несущие стены дома. В дальнейшем фундаментная плита может стать полом цокольного этажа.
Таким образом, если в доме не планируется цокольный этаж, то заглубление плитного фундамента можно не устраивать. Однако следует отрыть котлован глубиной 400-500 мм, дно которого тщательно выровнять, очистить от комков грунта и настелить с нахлестом на стены слой из геотекстиля. Для устранения капиллярного подсоса влаги из грунта устраивается песчаная засыпка слоем 200-300 мм, в которую втрамбовывается до полного исчезновения 10-15 ммслой щебенки или гравия. Все остальные работы описаны выше

Правильная подготовка к заливки фундамента

Правильная подготовка основания уменьшает проблемы с бетоном

Бетонная плита будет прочнее, когда она заливается одинаковой толщины. Рабочий на фото, используя доску 5х10 выравнивает грунт. Бечевка служит в качестве уровня для правильного выравнивания.

Когда наступает время для уплотнения основания для строительства жилого дома, постоянство, качество и хороший опыт строителя очень важны для предотвращения образования трещин в бетоне и перекоса здания для владельцев дома.



Строители должны удостовериться, что мастера, подготавливающие строительную площадку, избежали соблазна плохо подготовить основание. Основание низкого качества приводит к непредсказуемым просадкам и сбору воды около фундамента, приводя к протечкам в подвале или подполью и ослаблению фундамента. Плохо утрамбованное основание также может быть виновником трещин в дорожках, подъездам в гараж и в патио. В конце концов, владелец дома будет нести расходы по ремонту, особенно когда просадки в основании помогут воде направиться в сторону дома.

Проблемы основания

Трещины, просадки фундамента и структурные изменения в здании могут быть результатом от неправильно подготовленного и плохо утрамбованного грунта. При строительстве жилого дома на бетонной плите, идеальное основание должно быть хорошо осушено, иметь однородную несущую способность, достигать необходимой плотности, иметь правильный уклон, и быть свободным от растительного слоя, органических соединений и не быть замерзшим.

Что делает основание неоднородным? Во-первых, присутствие мягкого, нестабильного грунта, смешанного с твердым и каменистым грунтом. Другой причиной, о которой мы расскажем позже, может быть засыпка площадки или обратная засыпка вокруг фундамента без правильного уплотнения.



Виброплита очень хорошо уплотняет насыпное основание. Поверхность становиться ровной.

Чтобы достичь ровного, прочного основания, мягкий или неоднородный грунт и камни должны быть удалены во время первоначальной выемки грунта экскаватором. Во время копания земля переносится в низ из других участков. Для трамбования грунта на низких участках, грунт должен быть той же прочности, что и в местах среза.

Очень важно, чтобы исполнитель земляных работ понимал разницу между тем какой грунт срезается и какой заполняет низкие участки, когда подготавливает основание. Операторы тяжелых машин, не зная, могут передвинуть или смешать снятый грунт, который в дальнейшем будет вывозиться и грунт для заполнения.

В зависимости от природного и географического распложения проекта, строители могут рассчитывать на родной грунт, который обладает идеальной прочностью для поддержания бетонной плиты, которая может быть затем залита прямо на грунт. Тем не менее в большинстве районов, найти грунт на месте строительства, подходящий для подушки под фундамент может быть очень трудно или невозможно.

Фундаментная подушка: песчаная или гравийная

Для монолитной плиты, альтернативой родному грунту может быть привозной материал. Этим материалом могут быть сыпучие материалы, такие как песок, гравий или щебень. Эти высокопрочные материалы дают низкую уплотняемость, которая идеальна для основания бетонной плиты.

Пятнадцать сантиметров хорошо выровненного и утрамбованного гравия или щебня дадут хороший результат. Будучи хорошо утрамбованными, оба и родной грунт, и привозной сыпучий материал могут обеспечить хорошее основание. Но нужно заметить, что хорошее качество материала не заменит плохого уплотнения.

Не зависимо от того, для чего используется сыпучий материал: для фундамента, дорожек или площадок, родной грунт или сыпучий материал не может быть просто насыпан и затем залит бетоном.

Очень важно, чтобы производитель земляных работ сделал хорошее уплотнение, и выравнивание любых наполнителей, независимо от того, родной ли это грунт, или насыпной, чтобы обеспечить ровное, одинаковой прочности основание. Если заполняющие материалы не утрамбованы однородно, может случится просадка, которая приведет к трещинам в бетоне и испортит всю работу.

Особенности трамбовки подушки под плиту

Для хорошего результата по трамбованию, грунт основания должен иметь оптимальную влажность, для достижения требуемого уровня плотности. Это, скорее всего, может быть достигнуто, когда котлован только что выкопан. Максимум плотности возможно достичь прежде, чем грунт слишком высохнет или наоборот, может собрать воду во время дождей. Если грунт утрамбован сразу после процесса выравнивания, в нем будет меньше пор, которые абсорбируют воду.

Не стабильный или плохо утрамбованный грунт можно определить, если возможно, заехав на груженном грузовике или другой тяжелой машине на утрамбованный участок, чтобы выявить необычные подвижки грунта или заметить слишком глубокие следы от протекторов шин (не глубже 25 мм). Чтобы достичь необходимой плотности материала, нужно пройтись три-четыре раза виброплитой или раммером (бабой копра), по хорошо увлажненному грунту.



Раммер или «баба копра» хорошо трамбуют земляной грунт. Но нужно не превышать толщину трамбуемого слоя, при каждом проходе.

Идеально, если грунт будет увлажнен до 12%, для достижения максимального уплотнения.

Некоторые материалы также обладают хорошими дренажными свойствами, и могут быть использованы для снижения концентрации влаги под бетонной плитой.

Правильный уровень влажности основания не только помогает при уплотнении, но также снижает потери влаги из бетона.

Для достижения бетоном его расчетной прочности, бетон в опалубке должен увлажняться, чтобы не дать влаге быстро испариться из бетона.

Обратная засыпка стен фундамента

Многие спрашивают как делать обратную засыпку стен фундамента, в случае строительства полов по грунту.

Обратная засыпка под полами по грунту должна быть выполнена гранулированным материалом одинакового размера. Некоторые материалы, такие как горохообразный гравий (5-10 мм), могут быть самоуплотняющимися. Я рекомендую заполнитель без мелких и пылевидных фракций.

Крупно гранулированный заполнитель позволяет воде стекать свободно к дренажным трубам и в дренажный колодец. Это поможет удалить воду от фундамента. И этот материал также должен быть утрамбован, для уменьшения последующей осадки, которая рано или поздно произойдет. Верхние 15-30 см обратной засыпки под плиту должны быть заполнены и утрамбованы из однородного гравия или щебня.

Снаружи вокруг стен фундамента обратная засыпка обычно делается из ранее вынутого грунта.

Уплотнение основания

Ровное и плотное основание под фундаментов основа качественного дома

Обратная засыпка стен фундамента, спроектированных так, чтобы у них была боковая поддержка сверху и снизу, не должна выполняться до тех пор, пока они не будут достаточно связаны между собой, чтобы противостоять давлению заполняющего материала, процессу трамбования и операции обратной засыпки. Обратная засыпка должна выполняться так, чтобы не повредить стенам, гидроизоляции или чему-либо еще. Стены не нужно подпирать, если обратная засыпка делается меньше 120 см.

Для заключительного этапа планировки грунта вокруг стен, необходимо сделать уклон в сторону от стен фундамента на минимум 1-2% или 2 см на 1 м. Поверхностные воды должны быть направлены в сточную канаву или другое место сбора воды. Все дренажные системы должны иметь уклон в сторону от дома. Участок должен быть спланирован, чтобы отводить поверхностные воды от фундамента. Там, где границы участка, стены, склоны или другие физические барьеры не дают сделать уклон минимум 2%, нужно установить дренажные трубы или канавы, чтобы обеспечить сток от здания. Вода около фундамента может просачиваться под дом вызывая сырость в подвале и даже в доме.

Оборудование для уплотнения подушки для фундамента

Для подготовки основания для жилого дома лучше всего использовать виброплиту или раммер. Виброплита хороша для трамбовки гранулированных материалов, потому что работает быстро и оставляет ровную поверхность. Ровная, гладкая поверхность хорошо подходит для горизонтального бетонирования, так как бетон может уменьшаться в объеме во время высыхания и в случае неровного основания, верх плиты тоже будет неровным.

Баба копра лучше работает для трамбования наполнителя от 15 до 30 см, она была разработана для глинистых грунтов, где прямое воздействие создает силы, которые удаляют воздух из глины. Для грунтовой засыпки при строительстве малоэтажного дома, баба копра может спокойно утрамбовать 15 см грунта.

Высокая частота вибрации от виброплиты усиливает воздействие на частицы, позволяя гравитации вызывать осадку. В соответствие с глубиной засыпки, виброплита меньшего размера и баба копра хорошо утрамбовывают грунт или гранулированный наполнитель глубиной от 15 до 30 см.

Качество это ключ к успеху

Все чаще, строители не адекватно готовят грунт для бетонного фундамента, дорожек, подъездных дорог или патио. Производитель бетонных работ отвечает за правильное уплотнение, прочность и уровень влажности перед заливкой бетона. Инженеры должны определить какие материалы должны быть использованы в качестве засыпки и должны указать, как их правильно применять.

К сожалению, когда бетон окрепнет и покажет признаки разрушения, будь то через два года, либо через двадцать лет после заливки, в форме трещин и перекосов, владелец дома должен будет осуществлять ремонт за свой счет. Чаще всего, владелец дома будет обвинять исполнителей бетонных работ за ошибки по подготовке основания.

Фундамент плита своими руками

Закажите фундамент для дома на портале «Дача и Дом».

Фундамент плита по многим причинам является лучшим выбором для малоэтажного строительства. Кончено, еще более распространенный вариант фундамента для дома своими руками — это мелкозаглубленный ленточный фундамент. Но по многим показателям мнонлитная фундаментная плита превосходит ленточный фундамент. К сожалению, и по финансовым затратам на ее устройство. На пучинистых грунтах фундамент плита — возможно лучший выбор для малоэтажного строительства. Пункт 8.13 СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» гласит: При наличии чрезмерно пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям рекомендуется строить их на малозаглубленных и незаглубленных монолитных железобетонных плитах, под которыми устраивают подушки из непучинистых материалов. Здания с черезмерной чувствительностью к деформациям — это дома с неэластичными стенами из кирпича, газобетона, керамзитобетона и других подобных материалов, нарушение целостности которых происходит при деформациях величиной 1-5 мм.

Монолитная плита для фундамента может быть ребристой или плоской. Ребристая плита фундамента лучше противостоит силам пучения и нагрузкам от задания, однако явлется более сложной в изготовлении. Часто приходится вначале заливать систему ребер для фундамента, которая конструктивно является аналогом ленточного монолитного фундамента с перемычками и поверх отливается собственно монолитная фундаментная плита. Пространство между ребрами фундамента заполняется песчаной или песчано-гравийной отсыпкой. Мы выбрали для строительства своими руками сравнительно легкого дома из газобетона (газосиликата) вариант фундамента — плоской плиты толщиной 25 см с двуслойным армированием 14-й арматурой в виде сетки с шагом прутов 200 мм. Такой фундамент плита отлично несет нагрузки, перераспределяя их на всю свою огромную площадь (до 0,1 кгс/см2) и может быть использован на слабонесущих грунтах. Незаглубленная монолитная фундаментная плита — лучший выбор для слабонесущих оснований. Грунт под мелкозаглубленной фундаментной плитой не отапливаемых постоянно зданий должен быть хорошо утеплен для предупреждения глубокого промерзания.
Кроме всего прочего, монолитная плита, после устройства поверхностной гидроизоляции с утеплением и заливкой выравнивающей стяжки может быть использована для устройства черного пола в доме. Единственный существенный недостаток плитного фундамента — высокая стоимость.

Для начала строительства фундамента своими руками мы подготовили грунтовую основу. Было произведено выравнивание рельефа местности подсыпка грунтом и трамбовка подсыпанного грунта виброплощадкой. После разметки фундамента на глубину 30 см был вынут грунт и устроено «корыто», которое мы выстлали геотекстилем плотностью 200 г/м2. Геотекстиль удержит песчано щебеночную засыпку, но пропустит воду. Для лучшего дренажа под «корытом» было устроено несколько магистральных дренажных траншей, выстланных геотекстилем, а в толще щебеночной подсыпки были уложены пластиковые гофрированные дренажные трубы в фильтре, которые сбрасывают воду в водоотводящую дренажную траншею.

Произведя укладку геотекстиля, мы засыпали в «корыто» щебень с песком, который пролили водой и утрамбовали виброплощадкой. Поверх подушки из щебня был уложен слой гидроизоляции из толстой полиэтиленовой пленки и уложен слой экструзионного пенополистирола. После чего была собрана опалубка для фундаментной плиты. Следовало бы и опалубку закрыть полиэтиленом, для предупреждения «утекания» бетонного молока, но мы просто поленились это сделать. Хотя следовало бы. Хорошо себя зарекомендовала несъемная пенополистирольная опалубка Штробер для строительства утепленных фундаментов плит толщиной до 25 см и устройства утепленных отмосток вокруг дома.

Установив опалубку для монолитной фундаментной плиты мы приступили к вязке арматуры. Мы собрали две сетки с ячейкой 200 на 200 мм из арматуры №14. расстояние между слоями арматуры 10 см Защитный слой бетона внизу плиты 3,5 см. Срез плиты снизу вверх: 3,5 см (грибок проставка) + 1,4 см +1,4 см ( 2 слоя арматуры крест накрест) + 10 см (грибок проставка) + 1,4 см +1,4 см (арматура) + 6 см (верхний защитный слой). Посля вязки арматуры вначале под нижний слой были подведены грибки 3,5 см, затем между слоями были установлены с опорой на нижние грибки размером 10 см. Процедура поднятия арматурной сетки достаточно трудоемкая, и требовала применения домкрата и лома с рычагом. Возможно, целесообразнее сразу устанавливать арматуру на грибки в процессе вязки. Чем меньше будет соединений арматуры в плите — тем лучше для ее прочностных характеристик.

Торцевые концы плиты армируются П-образными элементами, связывающими верхний и нижний уровень армирвания, длина которых не менее 2-х толщин плиты. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003, пункт 10.4.9: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры. Армирование фундаментных плит следует производить аналогичным образом. Под опоры, колонны и стены рекомендуется устанавливать дополнительную верхнюю арматуру, которая в сумме с основной должна воспринимать опорные усилия в плите [пункт 9.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Для сокращения расхода арматуры можно также рекомендовать установку по всей площади плиты нижней и верхней арматуры, отвечающей минимальному проценту армирования (0,3% — пункт 7.10 СП 52-103-2007), а на участках, где действующие усилия превышают усилия, воспринимаемые этой арматурой, устанавливать дополнительную арматуру, в сумме с вышеуказанной арматурой, воспринимающей действующие на этих участках усилия. Такой подход приводит к более сложному армированию перекрытий, требующему более тщательного контроля арматурных работ. В толстых фундаментных плитах помимо продольной арматуры, устанавливаемой у верхней и нижней граней плиты, следует предусматривать продольную арматуру, располагаемую в средней зоне по толщине плиты. Смотрите стандартные ошибки армирования плитного фундамента.

Особое внимание следует уделить армированию внутренних углов в плитах сложносоставной конфигурации и армированию проемов в плитах. Мы составили сводную шпаргалку по основным правилам армирования проемов и внутренних углов монолитных плит:



Для заливки монолитной плиты мы заказали на заводе бетон марки М450. В этом случае точно можно быть уверенным, что на самом деле (дело происходит в России) привезут бетон марки никак не ниже М350 — чего вполне достаточно для нашей плиты. Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.
Бетон подавали по лотку из миксера и раскидывали вначале на дальний край плиты. Затем бетонировали ближний край. Один из рабочих постоянно обрабатывал бетонную смесь глубинным вибратором, что обеспечивало равномерное проникновение смеси во всем объеме плиты, выравниванию поверхности и удалению пузырьков воздуха. Разницу между обработанным участком и необработанным — можно увидеть на фотографии внизу.

На следующий день мы обильно полили плиту водой. Если дело происходит в жаркую погоду, то плиту необходимо укрывать полиэтиленовой пленкой. Начинать дальнейшие работы можно при наборе бетоном 70% прочности. Если температура воздуха + 20 С и не опускается по ночам ниже — то выжидать нужно 7-10 дней. Если температура воздуха +10 С — то выжидать следует уже 20 дней. Имейте в виду, что ночные температуры могут сильно отличаться — в этом случае имеет смысл ориентироваться на среднесуточною температуру, а не на дневную.



Монолитный фундамент своими руками: пошаговая инструкция

Монолитная плита под дом, дачу, баню, гараж – универсальный вариант основания. Выполняется довольно просто: нужно снять некоторый верхний слой грунта, оборудовать опалубку, установить арматурный каркас по всей площади котлована и залить его бетоном. Получившаяся железобетонная конструкция считается надежным оплотом под возведение несущих конструкций.
Оглавление:

  1. Общее представление
  2. Монолитный фундамент: плюсы и минусы
  3. Строительство бетонного монолита: шаг за шагом

Общее представление

Готовый монолитный фундамент

Внимание! Монолитный фундамент имеет и другое название: «плавающий». Объясняется оно тем, что при подвижках грунта, основание не деформируется, а движется вместе с установленным на нем зданием, не разрушая его. Для устойчивости фундамента на плите с нижней ее стороны выполняются ребра жесткости, направленные книзу. Они-то, как раз, и блокируют перемещение в горизонтальном направлении, а также увеличивают сопротивление деформации.

На самом деле, монолитный фундамент – плита, выполненная, как цельная инженерная конструкция. Самое прочное и надежное из всех известных типов оснований. Обычно, ее устанавливают при неоднородной структуре грунтов, на проблемных пучинистых и песчаных участках, а также в местах, подверженных подтапливанию подземными и талыми водами. Монолитная плита может быть:

  • мелкозаглубленной: заливается на глубине 0,5-0,6м;
  • глубокозаглубленной: монтируется на максимально возможной отметке промерзания – 1,5м;
  • незаглубленной: «нулевой» уровень заливки бетона по отношению к верхнему слою земли, т.е. бетон заливается, практически, прямо на землю.

Пирог монолитной плиты

Плиточный пирог неоднородный. Толщина каждого слоя берется: для щебня – 0,2 м, для песка – 0,3 м. В разрезе простейшая конструкция выглядит так:

  • слой грунта;
  • песчаный уплотненный слой;
  • щебень;
  • бетонная «подошва»;
  • сетка из арматуры;
  • бетонная монолитная заливка.

В связи с тем, что фундамент монолитный железобетонный требует большого количества расходных материалов, отличается значительными трудозатратами, перед возведением нужно произвести необходимые расчеты, чтобы определить нагрузку, сопоставить ее с несущей способностью грунта и обосновать строительство именно этого вида основания.

Монолитный фундамент: плюсы и минусы

При сравнении положительных и отрицательных сторон монолитной плиты чашу весов перетягивают «полюсы»:

  • Прочность, устойчивость, надежность. Эти качества обеспечивает именно цельность фундамента, его бетонный компонент.
  • Повышенное сопротивление к разрушению подземными водами.
  • Отсутствие усадки и проседания во время эксплуатации.
  • Простота слоеного «пирога».
  • Любые вариации с формой и размерами фундамента.
  • Высокая сопротивляемость перепадам температур и промерзанию.
  • Возможность сооружения в течение светового дня.
  • Пожалуй, единственное решение проблемы возведения фундамента на проблемных грунтах, которое можно возвести своими руками.
  • Способность выдержать конструкции большого веса и переносить значительные статические нагрузки.

Армирование — обязательный этап устройства монолитного фундамента, что затратно

В перечне недостатков можно отметить:

  • дороговизну плиты и процесса ее возведения: почти половина общих расходов строительства дома приходится на фундамент;
  • долгосрочный подготовительный период, связанный с земляными работами, очищением площадки;
  • привлечение землеройной техники;
  • низкие теплотехнические показатели бетонной поверхности: если дополнительно не выполнить теплоизоляцию, все тепло уйдет в грунт;
  • невозможность обустройства фундамента под домом.

Строительство бетонного монолита: шаг за шагом

Отображают особенность работ, выполнение которых требует монолитный фундамент своими руками – пошаговые фото, представленные в этой статье. Но прежде нужно отметить, что нельзя начинать строительство без составления проекта и технических расчетов. Для этого можно воспользоваться онлайн калькулятором или заказать работу архитектору. Точность вычислений влияет на срок эксплуатации всего здания, а также на надежность конструкции. При допущенных ошибках в расчете, перенесенных на строительную площадку, их нельзя уже исправить, скорректировать без нарушения целостности основания. Алгоритм производства работ представлен ниже.

Монолитная плита требует пароизоляции

  • Имея на руках план застройки, можно начинать готовить территорию. Производится разметка. Габариты фундамента обозначаются столбиками (колышками). Обязательно выставляются углы. Между ограждениями натягивается шнур.
  • Вынимается грунт. Если это торф, его слой полностью снимается.
  • Формируется котлован (вручную лопатами или экскаватором). Механизированный способ предпочтительнее: быстрее, качественнее, точнее. Дно котлована должно быть ровным.
  • Оно засыпается слоем мелкого строительного песка (0,15 м). Хорошо утрамбовывается.
  • Укладывается геотекстиль по всей площади котлована с запасом на скосы.
  • Насыпается по всей площади слой щебня средней зернистости, трамбуется с помощью виброплиты.
  • Выполняется гидроизоляция: рулонная или обмазочная. Если это полотно, то оно не должно иметь пропусков, обязательные нахлесты, склеенные мастикой. В случае использования обмазочного состава предварительно наносится тонкая стяжка (подошва) из цемента всего лишь 3 см толщиной. Она слегка выходит за границы фундамента. По стяжке после высыхания и распределяется обмазочный раствор.
  • На гидроизоляцию, захватывая края, выставляется опалубка из обрезной доски или сбитых щитов. Снаружи они подпираются наклонными колышками, чтобы доски не упали под тяжестью загружаемого бетона.
  • Каркас из арматуры двух слоев распределяется по всей площади основания. Он вяжется проволокой из горизонтально расположенных долевых рифленых прутов (8-14 мм толщиной) и вертикальных перемычек. Пруты не должны касаться опалубки, чтобы бетон свободно обволакивал арматуру.
  • В углах монтируются стержни, гнутые под углом.
  • Специальным насосом подается бетон. Технология предполагает, чтобы он под давлением распределялся между арматурой и заполнял все пустоты.
  • Верхний слой выравнивается правилом, хорошо заглаживается до требуемой шероховатости.
  • Бетонное зеркало должно выстояться хотя бы сутки.
  • Затем оно поливается водой. При активном жарком солнце фундамент накрывается пленкой для защиты от пересыхания верхнего слоя.
  • После затвердения внутреннего пространства процентов на 70% (это полторы-две недели), опалубка демонтируется, а полностью строительные работы возобновляются недели через три.
  • Сформированный и застывший фундамент снова засыпается по краям. Для этого извлеченный при рытье котлована грунт смешивается с жидким раствором цемента. Присыпанный слой утрамбовывается. Нужно следить, чтобы не нарушилась гидроизоляция.
  • Если работы дальше не проводятся по каким-то причинам, плита покрывается рубероидом, толью, другим материалом. Так сохраняется влага, обеспечивается целостность верха покрытия до лучших времен.

Внимание! Обязательно каждый этап работ по укладке плиты сверять по нивелиру. При необходимости сразу же устранять отклонения от уровня. Закладывать в арматурный каркас рекомендуется бетон марки М 300 или М 400 не меньше.

Если не нарушать технологию работ, придерживаться проекта, то изготовленное собственными руками бетонное монолитное основание будет ничуть не хуже, чем выполненное строителями. Только нужно обеспечить фронт работ расходными материалами, подготовить необходимый инструмент и взять в помощь хороших друзей.

Как правильно заливать бетон: руководство для начинающих

DIY-проектов могут доставить удовольствие. В конце концов, чем больше вы знаете, как позаботиться о себе, тем больше денег вы сможете сэкономить, не заплатив за работу кому-то другому.

Заливать бетон может быть непросто. К счастью, это не невыполнимая задача. Главное — убедиться, что у вас есть подходящие инструменты для работы, а затем понять несколько основных советов, которые помогут вам заливать бетон, не усложняя его сложнее, чем необходимо.

В этой статье рассказывается, как заливать бетонную плиту. Продолжайте читать, чтобы получить представление о процессе, чтобы каждый проект, который вы выполняете, был легким.

Соберите инструменты и расходные материалы

Перед тем, как начать, убедитесь, что у вас есть все необходимое для правильного выполнения работы.

Инструменты и принадлежности, необходимые для заливки плиты, включают:

Измерительная лента, лопата с квадратным острием, ручной трамбовщик и уровень, молоток и гвозди, бетономешалка и тачка, защитные очки и рабочие перчатки, мерное ведро на один галлон, чистовая метла и длинная доска размером 1 × 4.

После того, как вы соберете большую часть этих предметов, вы готовы приступить к своему проекту.

Подготовка участка

Сначала измерьте площадь, на которой вы собираетесь залить плиту, и подготовьте ее для укладки бетона.

Имейте в виду, что если вы подкладываете основание под плитой, вам будет разумно связаться со своими коммунальными предприятиями, чтобы убедиться, что нет риска удара о водопровод или линию электропередач, когда вы начинаете копать. Береженого Бог бережет.

Очистите область, удалив все палки, ветки, камни и другие виды мусора, которые могут привести к образованию воздушных карманов или неровной поверхности.

Затем используйте уровень длиной от 48 до 72 дюймов, чтобы проверить, что земля идеально ровная.

Имейте в виду, что вы не должны начинать заливку, пока не убедитесь, что земля ровная, иначе плита в конечном итоге будет неровной или неровной.

Уплотнение земляного полотна

После того, как территория будет очищена от препятствий, утрамбовать грунт утрамбовкой. Это тяжелая пластина с плоским дном и длинной ручкой, служащая для прижатия груза к земле.

Уплотнение земли этим инструментом снизит вероятность растрескивания бетона с возрастом.

Добавить дополнительную базу

Следующий шаг — добавить 4-8 дюймов гравия для создания основания. Хорошее основание обеспечит дренаж, чтобы у вас не было скопления воды вокруг плиты.

Имейте в виду, что камень открытого типа обеспечивает отличный отвод воды, но камень более мелкого сорта создает большую стабильность, поэтому постарайтесь уравновесить эти два фактора в зависимости от расположения плиты и типа климата, который вы обычно испытываете в этом районе. где вы живете.

Создание формы

Теперь вам нужно собрать форму из досок 1 × 4. Цель формы — удерживать бетон на месте во время заливки.

Форма — это просто периметр из досок. Вам нужно будет использовать уровень, чтобы убедиться, что каждая часть формы идеально ровная. Ведь после высыхания бетон приобретет точную форму.

Имейте в виду, что вам понадобится использовать арматуру для больших плит, особенно тех, которые будут выдерживать большой вес, например проезды или перекрытия для дома.Арматура придает плите огромную прочность, предотвращающую растрескивание.

Смешайте бетон

Теперь пора надеть перчатки и защитные очки, чтобы можно было замешивать бетон. Вам также необходимо подготовить миксер и лопату.

Ключ к перемешиванию цемента — добавлять воду медленно и постепенно, чтобы цемент не стал слишком жидким.

Медленно смешайте воду и цемент, помешивая смесь лопатой.Готовая смесь должна быть густой, но легко заливаться. Имейте в виду, что если вы добавили слишком много воды, смесь не высохнет должным образом и может привести к образованию слабых мест на плите.

Залить бетонную смесь

После того, как вы закончите процесс смешивания, вам нужно будет вылить его как можно быстрее, прежде чем он начнет высыхать.

Лучше всего получить помощь на этом этапе процесса. В идеале у вас должно быть два помощника: один для работы с тачкой, один для равномерного распределения смеси по форме и один для начала разглаживания поверхности ручным шпателем.

Ключом к этому этапу является работа в команде, чтобы быстро вылить и выровнять плиту, прежде чем бетон успеет начать принимать форму и высыхать, прежде чем будет должным образом выровнен. Потому что, как только бетон высохнет, с ним будет невозможно работать или изменять его форму.

Вот ресурс, где вы можете найти лучший самовыравнивающийся бетон.

Используйте стяжку

Теперь, когда цементная смесь залита, чтобы заполнить форму, используйте экран 1 × 4, чтобы как следует выровнять верхнюю поверхность.

Для этого просто расположите края экрана по сторонам формы. Затем осторожно верните джиг и приложите усилие, направляя 1 × 4 вниз по длине формы. Это поможет сгладить любые изъяны на поверхности и устранить воздушные карманы, которые могут остаться внутри плиты.

Продолжайте перемещать стяжку вперед и назад по всей длине формы, пока не убедитесь, что поверхность выглядит как можно лучше.

Продеть бетон

Начните продевать бетонные канавки через каждые 4–6 дюймов по ширине плиты.Это позволит плите расширяться и сжиматься при изменении температуры, чтобы предотвратить растрескивание.

Обработка плиты герметиком

Когда плита полностью высохнет, обработайте поверхность герметиком для бетона. Это поможет ему прослужить дольше, независимо от погодных условий в вашем районе.

Полезные советы по заливке бетона

Заливка собственной плиты может показаться сложной задачей. К счастью, это действительно не так уж сложно. Главное — следовать этим советам и получать много помощи, чтобы работа шла как можно более гладко.

Продолжайте прокручивать обзор, чтобы получить больше полезных советов и советов по образу жизни.

DIY Бетонный дворик (Как залить плиту)

Фото: quikrete.com

Бетонный внутренний дворик, будь то прямоугольный или изогнутый по дизайну, рядом с домом или отдельно стоящий во дворе, создает новое жилое пространство на открытом воздухе и добавляет яркую особенность к пейзажу. Из всех обычно используемых строительных материалов для террасы бетон считается одним из самых прочных и универсальных. Это также доступно, не в последнюю очередь потому, что амбициозный и способный самодельщик может справиться с проектом самостоятельно, сэкономив на значительных расходах подрядчика.Если вы раньше работали с бетоном и чувствуете, что готовы взяться за более крупный и сложный проект, вы можете — при правильном планировании, правильных материалах и необходимых инструментах — добиться длительного и привлекательного результата. Чтобы помочь вам добиться успеха с минимальными усилиями, QUIKRETE® предлагает эти подробные инструкции.

Перед тем, как начать, осмотрите место, которое вы выбрали для своего бетонного патио. Если земля здесь неровная, возможно, вам придется переоборудовать участок с помощью экскаватора или без него.Даже если нет четко видимого резкого уклона и местность выглядит ровной, лучше не доверять своему невооруженному глазу. Лучше разместите колья вокруг области проекта, прикрепляя веревки каменщика между ними. Используя линейный уровень, убедитесь, что строка проходит на постоянной высоте. Затем измерьте расстояние от веревки до земли на каждой стойке. Сравните измерения между линиями и землей любых двух кольев, разделив разницу (в дюймах) на расстояние между двумя кольями (в футах). Если вы получите расчетный уклон более одного дюйма на фут, значит, вам предстоит выполнить некоторую работу по профилированию.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ Доступны на Amazon

Фото: quikrete.com

— Бетонная смесь QUIKRETE® или трещиностойкая бетонная смесь QUIKRETE®
— Рейки уклона
— Стропа каменщика
— Линейный уровень
— Линейный уровень

— Лопата с квадратным концом
— Универсальный гравий QUIKRETE®
— Трамбовка
— пиломатериалы 2 × 4
— Циркулярная пила
— Уровень
— Электродрель
— 3-дюймовые винты
— Растительное масло или разделительный состав
— Тачка
— Щетина с жесткой щетиной
— Инструменты для отделки бетона
— QUIKRETE® Acrylic Cure & Seal

ШАГ 1: Обустройте запланированный внутренний двор.

Фото: quikrete.com

Используя веревку или садовый шланг, нарисуйте приблизительный контур планируемого внутреннего дворика. Затем вбейте колья, выровняв их, но сидя примерно в футе снаружи, каждый угол чернового макета. Как только вы это сделаете, пропустите струны каменщика между кольями; где возможно, используйте две стойки, отставленные примерно в футе от каждого угла, чтобы перпендикулярно идущие струны пересекались в истинных углах области проекта. Пришло время выровнять размеченную область.Для этого воспользуйтесь так называемым методом треугольника 3-4-5. Из любого угла измерьте и отметьте точку на расстоянии трех футов вдоль одной струны и четырех футов вдоль другой. Измерьте расстояние между двумя точками. Расстояние точно пять футов? Если нет, отрегулируйте положение струн, при необходимости переустановив ставки, пока точки не будут действительно на расстоянии пяти футов друг от друга. Используйте тот же подход в каждом углу области проекта. Наконец, используйте линейный уровень, чтобы убедиться, что струны каменщика проходят на одинаковом уровне.

ШАГ 2: Выкопайте участок.

Фото: quikrete.com

Чтобы вода не скапливалась на поверхности внутреннего дворика — или, что еще хуже, не затопляла ваш подвал, — придайте своему внутреннему дворику небольшой уклон от дождя. На этом этапе установка наклона означает наклон струн каменщика. Следуйте за двумя веревками, убегая от дома к кольям, где они привязаны. Поскольку стандартный уклон составляет 1/8 дюйма на фут, умножьте запланированную длину стороны патио (в футах) на 1/8.Что бы вы ни получили, это то, как далеко можно сдвинуть струны. Законченный? ОХ: Сейчас начинается самая трудоемкая часть процесса. Ваша цель — выкопать участок проекта — и шесть дюймов вокруг него — на глубину шести дюймов ниже струн каменщика. Для любой почвы, кроме самой щадящей, лучше всего подойдет лопата с квадратным концом. Удачи! После завершения земляных работ добавьте слой универсального гравия QUIKRETE®, чтобы обеспечить ровное и устойчивое основание. Насыпьте гравий до толщины около пяти дюймов, затем с помощью трамбовки сожмите его до четырех дюймов.

ШАГ 3: Постройте опалубку, необходимую для удержания залитого бетона.

Фото: quikrete.com

Принимая во внимание, что для завершения раскопок на участке требуется мускулистость, требуется изящество, чтобы построить форму, то есть деревянную раму, которая должна быть построена для удержания залитого бетона, определения ее высоты и определить его форму. Начните с размещения досок 2 × 4 на гравии по периметру проектной зоны, используя струны каменщика в качестве ориентира.Поскольку внутренние размеры формы должны равняться общему размеру зоны проекта, установите доски так, чтобы их внутренние края касались непосредственно под струнами. Затем через каждые три фута вдоль внешних краев опалубочных досок вбейте столб длиной в фут, вырезанный из вашего запаса 2 × 4. Чтобы прикрепить колья к доскам, просверлите трехдюймовые винты для настила в одном и в другом. Наконец, после выравнивания опалубки, скрутите их все вместе, чтобы закончить. Чтобы бетон не склеился с деревом, покройте форму растительным маслом или коммерческим антиадгезивом.

ШАГ 4: Залить и обработать бетон.

Фото: quikrete.com

Приступите к перемешиванию и заливке бетона в равномерно уложенные насыпи. Оттуда распределите бетон по площади проекта с помощью мотыги, затем выровняйте бетон с помощью стяжки — здесь просто 2 × 4. Продвигайте стяжку пилой, удаляя излишки бетона перед доской и заполняя им углубления позади нее. Как только бетон потеряет свой блеск, пройдитесь по нему деревянной теркой, используя дуговые движения, чтобы сгладить поверхность.После этого обработайте бетон щеткой с жесткой щетиной, чтобы поверхность не скользила. Теперь, в качестве предпоследнего шага, учитывайте сезонное расширение и сжатие, используя канавку и линейку для установки контрольных швов. Контрольные швы должны быть вырезаны на четверть глубины плиты и добавлены не менее чем через каждые 10 футов в каждом направлении. Наконец, нанесите QUIKRETE® Acrylic Concrete Cure & Seal не только для устранения необходимости отверждения в воде, но также для отталкивания воды и предотвращения пятен.

Посмотрите видеоролик, демонстрирующий процесс заливки бетона, любезно предоставленный QUIKRETE®!

Чтобы узнать больше о заливке патио, посетите QUIKRETE® прямо сейчас!

Фото: quikrete.com

Этот пост был доставлен вам пользователем QUIKRETE®. Его факты и мнения принадлежат BobVila.com.

Как залить фундаментную плиту


Временно Услуги | Геодезия и макет | Земляные работы | Опоры / Фундамент | Фонд Опции | Subrough Сантехника и HVAC | Гидроизоляция, Гидроизоляция и оконные колодцы | Вода и отводы канализации | Фонд Слив, засыпка и грубый сорт |
>> Плита цоколя


Плита цоколя обеспечивает гладкую прочную поверхность. для цокольного этажа.Плита также поддерживает низ фундаментной стены против давления грунта (см. рисунок ниже).
Контрольные стыки часто не размещают в подвале этаж. Причина в том, что бетон потрескается. (как и любой бетон), но это будет покрыто с ковром, и трещины останутся незамеченными.
Подвальная плита также обеспечивает боковую опору для низ стен подвала. Как давление земли прижимается к низу стены, перекрытие обеспечивает поддерживать. верхняя часть фундаментных стен поддерживается по системе каркасного пола.

До плита может быть размещена, необходимо будет положить гравийную насыпь снизу вверх.Эта заливка необходимо уплотнять, если только это не компактируемый заполнитель, такой как мелкий гравий. Подрядчик будет используйте машину для уплотнения, такую ​​как плиточный уплотнитель или каток с овечьей опорой для уплотнения гравия и убедитесь, что урегулирование сведено к минимуму.


Перед бетоном подъезжает грузовик, уровень плиты отмечен на стороны фундаментных стен мелом.Стяжка доски кладут посередине пола на одинаковой высоты, чтобы плита была ровной. В Затем бетон заливается, выравнивается и завершается.
Уход должен не подъезжать к бетоновозу слишком близко к фундаменту и особенно не поверх засыпка, которая недавно была уложена против фундамента стены.Многие фундаменты треснули, погнулись или рухнули из-за давления автобетоносмесителей, бульдозеры и экскаваторы.


После того, как бетон уложен, его выравнивают с помощью стяжка. Стрит 2 x 4 часто используется как стяжка. Многие бетонные подрядчики будут использовать стяжка для выравнивания и осадки крупного заполнителя, что пол готов к плавке, а затем затереть шпателем.
Несколько лет назад плоские конструкции утрамбовывались инструментом с решетчатой ​​сеткой. называется «джиттербаг». Подбивочные толчки крупный заполнитель опускается в плиту и позволяет «сливки» (песок, вода и цемент) для подняться на поверхность. Крем позволяет поверхности быть законченным твердым и гладким.
Затем поверхность покрывается большой металлической поплавком.Поплавок, называемый бычьим поплавком, проталкивается через пол, чтобы сгладить недостатки и еще раз толкните крупный агрегат вниз. По мере затвердевания цемента это отделано полотенцем с металлическим магнием и плоские металлические кельмы.

При найме подрядчика для плоской работы проверьте предыдущую работу на плоскостность и гладкость.

Условия, которые обычно встречаются в контракте:


Потому что бетон быстро настраивается, нет времени менять проект после укладки бетона. Подготовка это ключ при заливке бетона. Как только он установится, он дорого снимать и заменять. Бетонные бригады люблю разбавлять бетон водой, чтобы это занимало меньше усилие по распространению.Можно добавить немного воды, пока бетон сохраняет правильную осадку. Помните что добавление воды значительно уменьшает бетон сила.

Как залить фундамент бетонного сарая

28 мая 2011 г. | от Итана (электронная почта) |

Заливка бетона находится на пороге того, что сделают своими руками, но с правильной подготовкой и знаниями вы действительно можете построить что-то стоящее.Это не слишком сложный проект, особенно когда вы привлекаете на помощь несколько друзей. В этой статье рассказывается о выборе места, проблемах копания, инструментах, материалах и методах, которые мы использовали для заливки плиты размером 8 х 12 футов для нового сарая.

Заливка навеса — отличное решение для навесов, которые будут построены или поставлены на относительно ровную поверхность. При установке на наклонной поверхности вам нужно проявить больше творчества, выбрав фундамент сарая, предназначенный для склонов и холмов. В этом альтернативном методе поддержки сарая используется конструкция из столбов и балок поверх залитых бетонных нижних колонтитулов для получения ровной поверхности сарая.

Этапы подготовки

Для успешной заливки необходимо выполнить некоторые приготовления. Убедитесь, что подушка расположена в удобном месте, без препятствий для деревьев или камней. Сделайте себе одолжение и избегайте больших склонов, на которых потребуется много копать и больше бетона.

Подготовительный этап 1. Найдите подземные линии

После того, как вы выберете место, вам нужно будет найти любые линии метро. В Мэриленде мы называем мисс Утилита, но в каждом штате будут аналогичные ресурсы.Эти услуги бесплатны, требуются по закону и очень просты в использовании. Позвоните по крайней мере за 48 часов до начала вашего проекта, и они выйдут и отметят любые закопанные линии электропередач, коммуникаций, газа и воды. Щелкните здесь, чтобы узнать больше о правилах копания и о том, что означают разные цвета. Наш сарай располагался в месте, где не было подземных коммуникаций. Вот почему вы не видите ничего отмеченного на наших фотографиях.

Подготовительный этап 2: Разрешения и правила ТСЖ

Важно получить разрешение любой ассоциации домовладельцев и, при необходимости, разрешение.Мы пошли на согласование с архитектурным комитетом ТСЖ и прилегающими соседями. В нашем округе сарай размером 8 на 12 футов не требует разрешения. Убедитесь, что вы соблюдаете местный кодекс.

Подготовительный этап 3. Планируйте подходящую погоду

Хорошая погода может значительно облегчить бетонирование. Перед стартом мы ждали, когда наступит весна и температура грунта поднимется выше нуля. Бетон можно успешно заливать и при более низких температурах, но вам нужно использовать теплую воду и утепленные одеяла, чтобы бетон должным образом застыл.У нас действительно были идеальные дни с температурой 70 ° и без дождя всю неделю.

Инструменты и материалы

Вот инструменты и материалы, которые мы использовали для завершения этого проекта:

  • Рулетка
  • 4 ′ уровень
  • Лазерный дальномер (на фото ниже)
  • Краска-спрей (для разметки земли)
  • Лопаты, грабли садовые, мотыга, сучкорезки, шланг для воды, шнур
  • Пиломатериалы 2 x 6 футов, деревянные колья, стяжка, арматура, анкеры для арматуры, двуглавые гвозди
  • гравий,
  • Бетон (использовали Quickrete no.1006 — см. Ниже)
  • Бетономешалка
  • Ручная пила, мастерок

Для этого проекта мы использовали бетонную смесь, устойчивую к трещинам QUIKRETE® (№ 1006). Это строительная смесь портландцемента, песка, гравия и специальных армирующих волокон, которые уменьшают усадочные трещины и улучшают ударопрочность. Ознакомьтесь с их полной линейкой продуктов, чтобы узнать, какая из них подходит для вашего проекта. В QUICKRETE также есть полезный калькулятор, чтобы определить, сколько мешков с бетоном вам понадобится.Нам нужна была плита размером 4 x 12 x 8 футов, и мы использовали мешки весом около 55 80 фунтов.

Шаг 1: Отметьте местоположение сарая

Этот сарай будет расположен на границе участка, и мы использовали лазерный дальномер, чтобы убедиться, что у нас правильное расстояние от дома. Мы не хотели случайно оказаться на служебном сервитуте или в собственности соседа. Используя рулетку и аэрозольную краску, мы отметили место бетонной площадки.

Шаг 2. Выкопайте фундамент

На этом этапе мы должны были быстро измерить уклон земли.Это важно, потому что тогда вы будете знать, насколько глубоко вам нужно копать. Мы закончили тем, что перемешали грязь немного больше, чем нужно, потому что в некоторых местах копали слишком глубоко. Самый простой способ найти уклон — поставить столбики в землю с линией между ними. Выровняйте линию и измерьте изменение высоты от линии до земли.

Как бы то ни было, мы удалили верхний слой земли, чтобы спуститься на более твердую почву и убедиться, что вершина нашей формы будет находиться как минимум на 1 дюйм над землей.Мы копали достаточно глубоко, чтобы учесть несколько дюймов гравия и обеспечить толщину плиты 4 дюйма. Выкопайте участок больше желаемой площадки, потому что вам нужно место, чтобы установить форму на место. Сучкорез пригодился для обрезки корней деревьев, а садовая мотыга — для обрезки краев.

Шаг 3: Постройте бетонную форму

Вы можете приобрести наборы для изготовления бетонной формы, но мы предпочитаем строить ее из досок 2 x 6. Целью была площадка 12 футов на 8 футов, поэтому мы купили две доски 12 футов и две доски 10 футов и отрезали их по размеру.Убедитесь, что вы получаете хороший, прямой пиломатериал, и помните, что внутреннее измерение имеет значение. Форма снимается после застывания бетона. Двуглавые гвозди не обязательны, но потом их очень легко вытащить.

Шаг 4: Установите форму на место и выровняйте

Мы переместили форму на место и начали проверять ее квадратность. Самый простой способ сделать это — измерить расстояние по диагонали (от одного угла до противоположного).Чтобы убедиться, что они измеряют одинаковые значения, требуется некоторое время, но это очень важно. Затем мы забили пару деревянных кольев по внешнему краю каждой стороны формы. Используя уровень как ориентир, мы забивали или поднимали колья, чтобы достичь уровня. Это также требует некоторого времени назад и вперед, поэтому не торопитесь. Как только все станет квадратом на уровне и , сделайте небольшой уклон, чтобы вода могла стекать вниз.

Шаг 5: Установите гравий для достижения однородной глубины 4 дюйма

Гравий полезен для участков с плохим дренажем, потому что он позволяет воде течь, не разрушая почву.Мы укладываем несколько дюймов универсального гравия, стараясь поддерживать минимальную глубину бетона 4 дюйма.

Шаг 6: Установите арматурный стержень

Арматурный стержень (арматура) — это ребристый стальной стержень, используемый для обеспечения прочности бетона на растяжение. Мы разместили несколько брусков, заходя в каждый угол и прикрепленных друг к другу стяжками.

Шаг 7. Распылите воду на гравий и арматуру

Бетон приобретает прочность в результате химического процесса гидратации, когда вода соединяется с портландцементом.Здесь хороший баланс, потому что вам не нужно слишком много или слишком мало воды. Перед заливкой бетона форму и щебень намочили шлангом. Вы не хотите, чтобы вода сливалась вместе, но все должно быть влажным. Периодически повторяйте процесс по мере необходимости.

Шаг 8: Смешайте и залейте бетон

Взял в аренду миксер у Big Orange. Он утверждал, что может смешивать четыре 80-фунтовых мешка одновременно, но мы сократили его до двух, чтобы предотвратить разливы. Вы можете отмерить воду и медленно добавлять ее, стараясь не добавлять слишком много.Мы решили использовать шланг и медленно добавляли воду до консистенции картофельного пюре. Смеситель был стоящим, потому что он устранял несмешанные карманы бетона и помогал нам работать быстрее.

Когда мы сбрасывали каждую партию, два человека использовали лопату и садовую стойку, чтобы распределить бетон по всей форме и по углам. Мы смешали много бетона, пока форма не заполнилась чуть выше краев.

Шаг 9: Срезание временных ставок Уровень

С помощью ручной пилы обрежьте временные стойки на уровне поверхности рамы.

Шаг 10. Используйте стяжную доску для выравнивания поверхности

Далее обрезаем все деревянные колья, чтобы они не выходили за верх формы. Мы использовали 12-дюймовую стяжку, чтобы заделать бетонный уровень верхней частью нашей формы, сделав несколько проходов. Мы работали по принципу «распиливания», заполняя нижние области по мере продвижения от одной стороны к другой.

Шаг 11: Отделка, кромка и бетон

Наша прокладка предназначена для сарая, поэтому нам было безразлично, как будет выглядеть поверхность после отверждения.Если вы заливаете уступ, ступеньки или что-нибудь еще, что будет видно, подумайте о том, чтобы обработать поверхность шпателем, теркой или щеткой. Обработка кистью обеспечивает текстуру и идеально подходит для ступенек или других участков, которые будут скользкими во влажном состоянии. Внутренние полы обычно наносятся шпателем / бетонной теркой. Затирка происходит после того, как поверхностная влага испарится и бетон потерял свой блеск. Вы также можете использовать инструмент для снятия фаски, чтобы создать чистый профессиональный край. После того, как бетон начал затвердевать, проведите инструментом для снятия фаски по периметру.

Шаг 12: Обеспечьте надлежащее отверждение, сохраняя бетон влажным

Правильно затвердевший бетон намного прочнее и будет служить дольше. Ранее мы упоминали, что важно предотвратить слишком быстрое высыхание бетона, поскольку это приводит к плохому сцеплению. Есть несколько различных методов отверждения бетона, и мы предпочитаем периодически опрыскивать плиту водой в течение следующих нескольких дней. Еще одна полезная мера для сохранения влаги — оставить форму на месте.Нам повезло, что всю следующую неделю у нас была умеренная погода.

Фотографии финала

Изготовление подходящей основы для бетона | Журнал бетонного строительства

Джо Насвик Конечные характеристики бетонной плиты зависят от типа грунтовых материалов под ней, плотности почвы, содержания влаги и ровности поверхности, на которой лежит бетон. Существует много типов уплотнителей, каждый из которых лучше работает на одном типе почвы, чем на другом.Мультиоборудование Газовая трамбовка может уплотнять как связный, так и смешанный грунт. Трамбовки предназначены для использования в траншеях, вокруг подпорных стен и при укреплении оснований для бетонных плит, дорог и колонн мостов. JCB Эти однобарабанные катки могут иметь размер от 4,6 до 20 тонн. Доступны модели в конфигурации с гладким вальцом или вальцом с лапой для всех типов почв. Таблица 1.Свойства заливочных материалов Таблица 2. Применение оборудования Таблица 3. Материалы и тип оборудования

Способы подготовки земли для укладки бетона зависят от выполняемой работы. Типы проектов включают в себя фундаменты, промышленные и коммерческие этажи, дороги и шоссе, а также другие внешние твердые ландшафты из плит на одном уровне. Последовательность строительства начинается с удаления поверхностной растительности и верхнего слоя почвы, выемки грунта на высоких площадях, подготовки поверхности и укладки насыпи с последующим бетонированием.Каждый успешно завершенный шаг позволяет перейти к следующему этапу. Обратное также верно. Например, когда грунт выкапывается в одном месте и используется для засыпки других участков без надлежащего уплотнения, образовавшаяся осадка со временем разрушает даже самые лучшие бетонные работы. Это также относится к случаям, когда фундаменты и технологические траншеи засыпаются без уплотнения и бетонные элементы кладутся сверху.

Правильная подготовка почвы очень важна для выполнения проекта.Это включает в себя удаление слабых материалов с поверхности, оценку основания, выбор подходящих материалов для использования в качестве заполнения, надлежащее уплотнение, контроль влажности и обеспечение плоских однородных поверхностей для укладки бетона. Обычно подрядчики по профилированию доводят площадку до грубого уклона путем выемки грунта, засыпки и уплотнения, в то время как подрядчики по бетону покрывают в своих контрактах тонкую планировку и уплотнение нескольких верхних дюймов. Обе стороны должны участвовать в совещаниях перед началом строительства для согласования технических характеристик и деталей.

Основы почвы

Грунт под бетоном должен иметь надлежащие инженерные характеристики, чтобы выдерживать ожидаемые нагрузки без нарушения несущей способности или чрезмерной осадки. Например, бетонный фундамент должен выдерживать нагрузки, связанные с колоннами или несущими стенами, без смещения или осадки, превышающей допустимую для каркаса здания. Земля под плитой промышленного пола должна выдерживать вес вилочных погрузчиков и материалов, хранящихся на плите.Инженеры-конструкторы определяют нагрузку, которую земля должна выдерживать для каждого приложения. Затем инженеры-геотехники пробуют грунт на участке, чтобы определить, соответствует ли он требованиям к допустимой нагрузке. Если это невозможно, есть несколько вариантов для улучшения возможностей поддержки. Грунт может быть удален и заменен подходящими материалами, заполнители могут быть смешаны с почвой для повышения прочности и сжимаемости, или слои более подходящих материалов могут быть размещены над более слабыми грунтами для лучшего распределения приложенных нагрузок.Как правило, чем плотнее почва, тем большую нагрузку она может нести. Достижение надлежащего уровня плотности достигается за счет контроля влажности почвы и надлежащего уплотнения.

Кевин Макдональд, вице-президент по инженерным услугам Cemstone, Мендота-Хайтс, Миннесота, говорит, что существует два основных типа почв: крупнозернистые и мелкозернистые. Есть и органические почвы, но они не подходят для использования в качестве подстилки для бетона и должны быть удалены (см. Таблицу 1).Крупнозернистые почвы включают песок и более крупные частицы заполнителя, размер песка обычно колеблется от 0,003 до 0,08 дюйма в диаметре, а размер заполнителей достигает 1,5 дюйма. Мелкодисперсные почвы включают глинистые и илы. Размеры частиц глины и ила могут быть менее 0,00004 дюйма в диаметре, они обладают связной природой и в гораздо большей степени подвержены воздействию воды. Макдональд добавляет, что глины и илы имеют гораздо большую площадь поверхности, чем крупнозернистые материалы, и могут быть химически активными. Когда вы смешиваете крупнозернистые заполнители с глиной и илом, способность выдерживать нагрузки может быть значительно увеличена.

Идеальный материал для уплотнения и уплотнения хорошо сортированный — заполнители, смешанные с песками и илами. При правильном содержании влаги может быть достигнуто максимальное уплотнение.

Влажность

Содержание влаги играет жизненно важную роль в достижении максимальной плотности. Очень сухая почва плохо уплотняется; капиллярное напряжение заставляет отдельные зерна почвы склеиваться в комки, которые не могут быть легко разрушены или уплотнены до высокой плотности. Очень влажная почва также плохо уплотняется, потому что вода раздвигает частицы, что делает невозможным достижение максимальной плотности.Максимальное уплотнение возможно, когда присутствует только необходимое количество воды для данного веса материала. Уловка состоит в том, чтобы знать, какая сумма правильная. Таким образом, перед началом проекта проводятся испытания проектных условий почвы, чтобы определить оптимальное содержание влаги, необходимое для достижения максимальной плотности. Каждый тип почвы на участке имеет свои собственные характеристики оптимального содержания влаги, и полевой контроль этого содержания влаги имеет важное значение для обеспечения надлежащего уплотнения насыпи.

При определении размера опоры для плиты указываются типы грунта и плотности, которые соответствуют требованиям проекта.Использование уплотнительного оборудования — это следующий шаг к достижению необходимой плотности.

Доступно множество типов уплотнительного оборудования. Для мелкозернистых почв, таких как глины и илы, чаще всего используются месильные катки или катки с пневматическими шинами. Для более крупнозернистых почв более эффективны катки с вибрационным барабаном. Вибрационные уплотнители оцениваются по частоте и амплитуде. Они используют вращающиеся эксцентриковые валы или поршни для создания сил уплотнения. Частота измеряется колебаниями в минуту, а амплитуда — это расстояние, на которое компактор перемещается вверх и вниз — сила, приложенная к материалу.

Доступно несколько типов уплотнителей: от небольших мотоблоков до больших самоходных машин с сиденьем. Они уплотняются за счет ударов, вибрации или разминания. Для разных почв требуется разное оборудование (см. Таблицу 2). Ниже приведены основные типы доступного оборудования.

Трамбовки. Эти инструменты, также называемые «прыгунами», выглядят как двигатель, установленный на прямоугольной стальной опоре. Они работают, создавая высокие ударные силы с меньшей частотой, обычно от 500 до 700 ударов в минуту.Трамбовки идеально подходят для ограниченных территорий и часто используются в траншеях. Они особенно хороши для уплотнения мелкозернистых почв, таких как глина и ил. Они выполняют все три типа уплотнения: удар, вибрацию и замешивание.

Виброплиты. Это, пожалуй, самый популярный каток. Они обеспечивают низкую амплитуду и высокую частоту за счет вращения эксцентриковых грузов на высокой скорости, передавая усилие на плоскую пластину, которая движется вперед по земле.Частоты могут находиться в диапазоне от 2500 до более 6000 колебаний в минуту и ​​лучше всего подходят для уплотнения сыпучих грунтов.

Реверсивные виброплиты. За счет использования двух противоположных эксцентриковых грузов на валу, эти уплотнители совершают плавный переход от движения вперед к движению назад. Вы также можете заставить их стоять в одном положении, чтобы увеличить уплотнение мягких мест. Благодаря двойному весу усилие уплотнения больше, чем у стандартных виброплиты. Из всех уплотнителей они лучше всего подходят для обработки всех типов почв.

Катки. На рынке представлено много типов: прогулочные, прогулочные, гладкие барабаны или барабаны с установленными на них шипами или «овечьей лапой», вибрационные и невибрационные. Достигая наивысшей производительности среди всех уплотнителей, они лучше всего подходят для работы с асфальтом, а также для уплотнения песка и глины. Барабаны с планками идеально подходят для уплотнения траншей и могут управляться дистанционно, чтобы снизить утомляемость оператора из-за вибрации машины. Агрегаты с планками также обеспечивают разминание.

Резиновая шина. Эти катки, используемые для крупных проектов, таких как дорожное строительство, состоят из 7–11 пневматических шин на тяжелой раме. Вес обычно составляет от 10 до 35 тонн. Уплотнение достигается за счет разминания и давления на почву.

Одна ошибка, часто совершаемая при размещении насыпи и уплотнении, связана с толщиной каждого подъема, необходимой для правильного уплотнения. Некоторые подрядчики думают, что они могут уплотнить любую толщину, уплотняя ее верх.Но это не так, и со временем могут возникнуть серьезные проблемы. Джим Нихофф, главный инженер компании Professional Service Industries, Торнтон, штат Колорадо, говорит, что существуют рекомендуемые подъемники для каждого типа материала, а также для каждого типа уплотнителя (см. Таблицу 3). «Обычно глинистая почва должна уплотняться 8-дюймовым подъемом или меньше, а песчаный грунт не должен превышать 12 дюймов. Кроме того, верхние 6 дюймов материала должны иметь более высокий уровень уплотнения, чем почва под ними ». Он добавляет, что при засыпке траншеи высота подъема не должна превышать 6 дюймов и должна быть уплотнена до того же уровня, что и окружающая почва.

Измерение уплотнения

Существуют проверенные временем способы, которые используют подрядчики для оценки степени уплотнения почвы. Один из методов состоит в том, чтобы «пробить» участок с помощью шестиколесного самосвала, загруженного щебнем или почвой, или с помощью загруженного грузовика для готовой смеси. Макдональд говорит, что если вы видите трещины в почве, «волны изгиба» перед шинами или колею глубиной более 1 дюйма, потребуется дополнительная работа по стабилизации уклона. Он добавляет, что еще один способ оценить степень уплотнения — это забить стальной штифт в землю с помощью молотка.Если колышек трудно забить, скорее всего, уплотнение хорошее.

Большинство испытательных компаний часто используют ядерные плотномеры для измерения уплотнения. Тест прост в выполнении, занимает около 5 минут, может измерять глубину примерно 2 фута под поверхностью и показывает процент уплотнения. Это позволяет легко сравнивать с рабочими спецификациями, которые обычно предусматривают минимальный процент уплотнения.

Как указывалось ранее, уплотнение во многом зависит от влажности почвы.Макдональд говорит, что один из способов определить, не слишком ли много воды, — это перекатать землю между руками. Если вы можете создать нить диаметром ¼ дюйма и длиной около 3 дюймов, почва не будет хорошей опорой. Если вы размещаете стандартный ¾-дюймовый крупный заполнитель с мелкими частицами, обработанными водой, возьмите горсть материала и отожмите его. Если они едва слипаются, уровень влажности примерно правильный.

Укладка бетона

Бетонные подрядчики обычно отвечают за верхний слой уклона и поддержание отметки.Скотт Тарр, судебно-медицинский инженер и партнер Concrete Engineering Specialists, Довер, штат Нью-Хэмпшир, говорит, что колейность, вызванная шинами от грузовых автомобилей, сортировочного оборудования и лазерных стяжек, может быть причиной растрескивания полов. «Важна ровность дна плиты», — говорит он. «Мне нравится, когда подрядчики по бетону приносят на стройплощадку погрузчики с бортовым поворотом и грейдеры, управляемые лазером, потому что они могут убирать колеи по мере их появления». После пересортировки участков их следует заново уплотнить.Он добавляет, что размещение 3 или 4 дюймов уплотняемого камня обеспечивает стабильную рабочую платформу.

Подготовка поверхности

В неудачах легко винить сам бетон. Но некоторые конкретные проблемы являются результатом плохой подготовки почвы и плохого контроля качества бетона. Хорошо подготовленные ровные поверхности, равномерно уплотненные до заданной плотности, будут должным образом выдерживать нагрузки, приложенные к бетону выше. Кроме того, если с течением времени контролировать содержание воды в земле, почва не будет сжиматься и расширяться.

Бетонные фундаменты: пароизоляция под плитами выполнено правильно

Бетон гигроскопичен, что означает, что фундамент из бетонных плит будет поглощать влагу из земли и переносить ее в подвал, пространство для подполья или жилую зону, где это может вызвать множество проблем. включая поломки готового пола, рост плесени и потенциальные проблемы со здоровьем ваших домовладельцев.

Правильно подобранный и установленный полиэтиленовый пароизоляционный слой между плитой и почвой эффективно удерживает грунтовую влагу от бетона для смягчения этих проблем.Что-нибудь меньшее (или совсем ничего) — это рецепт к множеству проблем в будущем.

Вот несколько лучших практик, которым нужно следовать, а также некоторые ошибки и упущения, которые я вижу на стройплощадках по всей стране.

Основы пароизоляции

Наиболее очевидная передовая практика — это в первую очередь установить пароизоляцию под плиту. Я рекомендую использовать полиэтилен толщиной не менее 10 мил, даже если местные строительные нормы и правила допускают толщину 6 мил, поскольку он служит дольше и менее подвержен проколам.

Некоторые строители в пустынном климате игнорируют этот совет, полагая, что им не нужно беспокоиться о влажности под плитой. Но будет ли влага проблемой, отчасти зависит от готового напольного покрытия. Например, если вы укладываете виниловый пол непосредственно на плиту, даже случайной влажности на таких рынках, как Феникс, может быть достаточно, чтобы ускорить возможность разрушения винила и бетона.


СВЯЗАННЫЕ

Полиэтиленовый пароизоляционный слой также помогает удерживать почвенный газ (например, радон) из дома.Как заметил в 2002 году ученый-строитель Джо Лстибурек: «Мы строим наши дома на большем количестве участков, которые ранее обрабатывались химическими веществами всех видов, от пестицидов до нефти и ПХД». С тех пор дела в этом отношении только ухудшились.

Чтобы еще больше уменьшить проникновение почвенного газа, установите пароизоляцию на 4-дюймовом слое из утрамбованного гравия, прежде чем заливать плиту. Если вы также установите вентиляционную трубу для почвенного газа, гравий будет служить основным слоем, через который воздух может перемещаться в сторону трубы.В районах, где почвенный газ не является проблемой, гравий по-прежнему будет служить разрывом капилляров, чтобы удерживать влагу.

Проблемы отверждения бетона

Чтобы пароизоляция под плитой была наиболее эффективной, она должна находиться в непосредственном контакте с нижней стороной плиты. Однако в этом случае свежеслитый бетон может высохнуть только вверх; в жарком / сухом климате верхние несколько дюймов плиты имеют тенденцию высыхать и усаживаться быстрее, чем нижние несколько дюймов, что может привести к скручиванию краев плиты и потере связи с пароизоляцией.

Некоторые подрядчики кладут слой песка между поли и бетоном, чтобы дать плите возможность высохнуть в обоих направлениях; однако влага неизбежно попадает в песок, и как только бетон высыхает, эта влага начинает гигроскопически переноситься на плиту. Полное высыхание песчаного слоя под плиту может занять месяцы или даже годы.

Я рекомендую использовать не песок, а отвердитель для бетона. Это предотвратит скручивание краев, снизив скорость отверждения плиты настолько, чтобы вся влага успела испариться через верхнюю поверхность.

Другие передовые методы включают удлинение поли под опорой, если это разрешено правилами, а также герметизацию всех проходов, как показано на рисунке ниже.

Иллюстрация: любезно предоставлено IBACOS

Получите доступ к PDF-файлу этой статьи в цифровом выпуске Pro Builder за октябрь 2019 г.

Ниже приведены некоторые примеры правильной установки пароизоляции под плиту (все фотографии любезно предоставлены IBACOS).

Грэм Дэвис в качестве специалиста по строительным характеристикам в команде PERFORM Builder Solutions в IBACOS обеспечивает качество и производительность в жилищном строительстве.


СВЯЗАННЫЕ

С сайта-партнера Pro Builder ProTradeCraft.com:


Можно ли заливать бетон поверх грязи?

Можно ли заливать бетон поверх грязи?

Любой, кто раньше делал конкретные проекты, скажет вам, что самая сложная часть почти всегда — это подготовка. Фактическая заливка бетона — довольно простой процесс, если вы потратили время на правильную подготовку участка под проект.Неудивительно, что мы получаем больше всего вопросов, касающихся этой подготовительной фазы. Сегодня мы рассмотрим один из самых распространенных: можно ли заливать бетонную землю по земле?

Хорошая база — это все, что касается успешных конкретных проектов. Если основание, на которое вы заливаете бетон, имеет какие-либо недостатки, это напрямую скажется на качестве конечного продукта. Вот почему грязь не всегда рекомендуется. Если вес бетона каким-либо образом деформирует грунтовое основание, вся бетонная конструкция будет повреждена.

Все это не означает, что бетонировать грязь невозможно. Вы можете сделать это абсолютно успешно, но вам нужно следовать определенному процессу. Давайте подробнее рассмотрим этапы этого процесса.

Есть две вещи, о которых вам нужно беспокоиться при возведении прочного основания для бетонной конструкции. Первый — это толщина основания, а второй — насколько оно уплотнено.

Рама

Возьмите несколько деревянных досок и создайте рамку вокруг области, которая будет основой вашего проекта.Это поможет удержать всю грязь и почву в нужном месте и не даст ей распространяться, когда вы начнете уплотнять ее.

База

Толщина, необходимая для основания, зависит от типа проекта, над которым вы работаете. Если вы строите что-то вроде проезжей части, вам понадобится основание глубиной 10–12 дюймов. Если вы строите тротуар, вы можете уложиться в 6–8 дюймов.

Также стоит упомянуть, что почвенные условия и климат, в которых вы работаете, также будут влиять на то, как вам нужно упаковывать базу.Например, более холодный климат потребует более толстого основания. Обязательно проведите исследование и не стесняйтесь обращаться к профессиональному подрядчику по бетону за дополнительной информацией.

Вода

Суперсухая грязь не уплотняется так же хорошо, как влажная грязь. Вот почему важно распылять основу каждые несколько слоев, прежде чем начинать уплотнение. Вы не хотите добавлять столько воды, чтобы иметь дело с грязью, но вы хотите, чтобы вся поверхность вашего основания была влажной.

Компактный

После того, как у вас есть вся грязь и земля, которые вам нужно насыпать на место вашего проекта, вам нужно уплотнить ее. Лучший способ сделать это — использовать пластинчатый уплотнитель. В этом похожем на газонокосилку инструменте используется тяжелая металлическая пластина, которая уплотняет всю почву вместе, создавая прочное компактное основание, в которое не просачивается бетон. Скорее всего, вам потребуется четыре или пять проходов с пластинчатым уплотнением, чтобы достичь желаемой устойчивости грунтового основания.

Короче говоря, да, бетон можно заливать по земле.Однако для достижения наилучших результатов вам необходимо следовать процессу, описанному в этой статье.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
