Утепление каркасного дома: материалы, пошаговая инструкция

Главная » Технологии » Монтаж

Содержание

1. Какой утеплитель использовать
2. Утепляемые поверхности
3. Изоляция пола
4. Теплоизоляция стен
5. Наружное утепление
6. Внутреннее утепление
7. Утепление потолка
8. Подводим итоги

Теплоизоляция — это важный и ответственный этап при работе с любым домом. В особенности, если речь идет о каркасных сооружениях. Ведь здесь выполненное утепление каркасного дома фактически будет единственным препятствием для холода, проникающего внутрь.

Отсюда возникают вполне закономерные вопросы о том, как утеплять каркасный дом, какие материалы использовать и по какой схеме действовать для защиты внутренних и наружных поверхностей.

Существуют определенные правила и рекомендации по защите каркасника от холода. Будет представлена пошаговая инструкция отдельно для всех поверхностей.

Кто-то скажет, что отделка влияет на утепление, и частично решает вопрос теплозащиты. Но это не совсем так. Если познакомиться с материалами для обшивки каркасного дома, то вы поймете, что без полноценной теплоизоляции тут никак.

Какой утеплитель использовать

Всегда правильное утепление каркасного дома начинается с выбора подходящего материала. Но сейчас подробно описывать каждый из них не вижу смысла. К тому же, с рейтингом утеплителей для каркасного дома вы уже могли успеть познакомиться. Там вы узнаете, чем утепляют каркасные дома, помимо самой востребованной минеральной ваты.

Но скажу следующее. Минвата для каркасного дома применяется в 80% случаев. Поэтому сегодня будет делать акцент именно на том, что проводится утепление каркасного дома минеральной ватой.

Помимо ваты, есть несколько материалов, которые потенциально могут ее заменить для каркасника. Это эковата, ППУ, керамзит и пр. Стекловата укладывается по аналогии с минеральной ватой.

Минвата хороша тем, что она универсальная, эффективная, а также адекватная по стоимости.

Утепляемые поверхности

Ошибочно считать утепление стен каркасного дома единственной задачей, которая стоит перед специалистом.

Чтобы готовый дом максимально радовал вас теплом, а также комфортом, каркасная система должна быть утеплена во всех плоскостях. А именно:

• пол;
• стены;
• потолок.

Именно такая схема и укладка изолятора во всех плоскостях дает максимальный результат по защите дома от холода.

Скажу сразу, что советовать вам использовать пенопласт, либо пользоваться пенополистиролом, я не буду. Хотя это одно и то же. Но и рассказывать о том, какую плотность следует выбирать для ваты, также не стану. Все это есть в наших предыдущих материалах.

Зато пошагово постараюсь описать, как правильно утеплить каркасный дом.

Изоляция пола

Технология и порядок утепления пола во многом зависит от того, какой используется фундамент. Подавляющее большинство каркасников делают на свайно-винтовом фундаменте. От него и будет отталкиваться.

Здесь последовательность работ следующая:

• Работа начинается с гидроизоляции. Кроме мембраны, следует под лагами пола выполнить конструкцию для удержания гидроизоляции, а также утеплителя. Своего рода каркас;
• Если дом располагается высоко над землей, и под него можно залезть, тогда под лаги сначала нужно натянуть мембрану гидроизоляции, а также закрепить степлером. Делайте напуск герметичным, чтобы исключить сквозняки;
• Снизу, поверх гидроизоляции, прибивают доски. Размеры выбирайте любые. Но главное не больше 40-50 см. Главное, чтобы листы изоляции не проваливались. Доски можно набить плотно, не оставляя зазоры. Так повысится прочность пола;
• Если подлезть под дом не получается, то под лаги сперва нужно набить доски, а после изнутри на лаги установить мембрану;
• Далее идет утепление каркасного дома путем укладки минваты между лагами на полу. При этом размер минваты должен быть на 1-2 см больше, чем расстояние между лагами, для плотной укладки;
• По толщине ваты в среднем берут 15 см. Не забывайте только учесть высоту лагов на полу;
• Если вата идет в несколько слоев, тогда каждый новый слой должен перекрывать стык предыдущего. Напуск делайте минимум 15-20 см;
• Сверху ваты укладывается пароизоляция. Она защитит вату от влаги, а также будет служить как ветрозащита. Все стыки герметично склеиваются;
• Поверх пароизоляции идет лист фанеры, ОСБ или доски, необходимые для чистовой последующей отделки.

Укладывая пароизоляцию и гидроизоляцию, делайте напуск на стены. Так вы полностью защитите теплоизоляцию от ветра и влаги.

Теплоизоляция стен

Тут нужно поговорить про утепление стен каркасного дома изнутри и снаружи. Ведь у любого дома, включая каркасник, стены бывают внутренние и наружные.

Ошибкой является утепление каркасного дома внутри, без вмешательства в наружные стены.

В случае с каркасником это следует сделать изнутри и снаружи.

При этом учтите, что наружное утепление выполняется практически аналогично внутреннему. Только лишь последовательность немного другая.

Наружное утепление

Используя минвату, процесс теплоизоляции будет во многом напоминать работу с полом, о которой уже рассказал.

От вас потребуется сделать следующее:

• Снаружи обшить каркас плитами ОСБ или другим выбранным похожим материалом. Зазор оставляют согласно рекомендациям производителя. Обычно это 2-3 мм. Завершив монтаж, зазоры можно заполнить пеной;
• Потому с наружной стороны стена обшивается гидроизоляцией. Ее нужно качественно приклеить. Изоляция защитит от влаги каркас, минвату и обшивочные листы ОСБ;

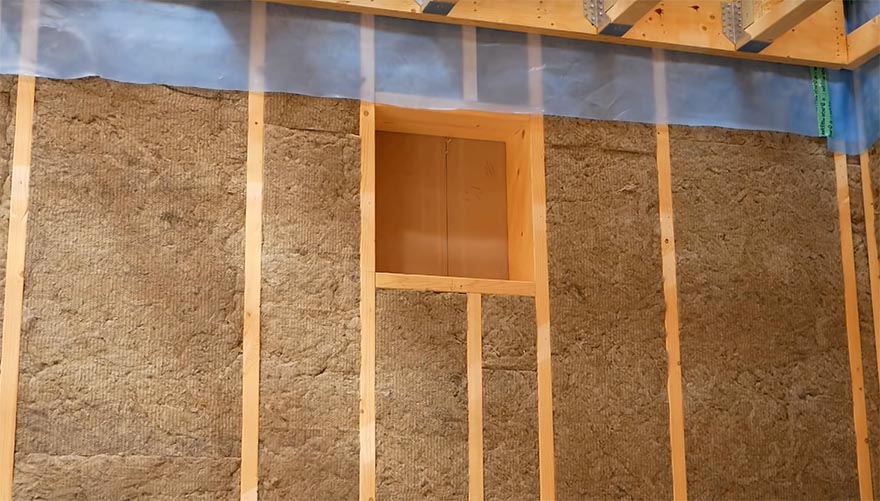

• Изнутри между стойками каркаса плотно укладываются маты минеральной ваты. Плотность берите не менее 40-50 кг/м3;
• Как и на полу, слои должны укладываться, перекрывая стыки предыдущих листов на 15-20 см. Общая толщина изоляции должна составить около 15 см;
• Уложив вату, залейте монтажной пеной все пустоты и зазоры;
• Изнутри поверх минваты нужно натянуть мембрану пароизоляции. Поверх обычно набивают ОСБ листы или другой материал, чтобы провести отделку стен.

Внутреннее утепление

Если сравнивать с технологией наружного утепления, то здесь будут следующие отличия с изоляцией изнутри:

• Внутренние стены утепляются в основном для звукоизоляции. Поэтому не лишним будет взять именно звукоизоляторы. Но это не означает, что минвата или иные теплоизоляционные материалы не подходят;
• В отличие от наружной теплозащиты, ко внутренней изоляции требования менее жесткие. Та же гидро- и пароизоляция вообще может не потребоваться;
• В остальном же процесс выполняется по аналогии с предыдущей инструкцией.

Если нет такой возможности использовать звукоизоляционные материалы, можете взять тот же утеплитель, который применяли для наружной отделки стен. Толщину можно взять немного меньше.

Утепление потолка

Поскольку это утепление каркасного дома внутри, нельзя забывать и про потолок.

Фактически утепление каркасного дома в этом плане не особо отличается от других домов, где есть деревянные перекрытия. При этом сам процесс изоляции, а также защиты потолка максимально ответственный.

Пошагово такой вид теплоизоляции выполняется следующим образом:

• Потолок лучше утеплять тогда, когда крышу собрали не полностью. Это позволит без проблем плотно уложить утеплитель сверху на потолок;
• Внутри дома на потолочные балки следует натянуть паро изоляцию. На нее набиваются доски. Толщина будет 25 мм. Либо берут листы фанеры, а также ОСБ плиты. Шаг между досками зависит от способа последующей отделки потолка. Но обычно это 40 мм между осями обшивочных досок;
• Сверху идет минеральная вата. Правила те же, что и для других поверхностей. Это отсутствие швов, перекрытие слоев, а также толщина 15-20 см. Не забывайте сделать напуск утеплителя по всей ширине стены;
• Если чердак для проживания использоваться не будет, то стелить мембраны поверх минеральной ваты необязательно. Можно сразу выполнить обшивку;
• Если нет возможности уложить утеплитель сверх потолка, он крепится изнутри. Тут придется как-то подвязать изолятор, чтобы он не упал. А затем идет пароизоляция и обшивочные доски.

Не забывайте, что теплый воздух стремится вверх. Если допустить ошибки в утеплении потолка, то большая часть тепла будет уходить из дома.

Подводим итоги

Думаю, будет правильно отдельным материалом рассказать о вопросе утепления кровли на разных строениях, включая каркасные дома. Если заинтересованы в этой теме, то обязательно напишите в комментариях.

Также могу сказать, что альтернативные утеплительные материалы также потенциально подходят для каркасных домов. Хотя у каждого из них есть свои особенности, а также характеристики и свойства.

Думаю, про утепление, а также дополнительную изоляцию каркасного дома поговорили достаточно.

Что думаете о каркасных домах? Подходят ли они для нашего климата? Какой утеплитель стали бы использовать?

Жду ответов, а также интересных историй из личного опыта.

На этом все. Спасибо за внимание! Будем прощаться.

Подпишитесь, оставьте комментарий, а также задайте вопрос и расскажите о проекте друзьям!

Ваша оценка очень важна!

( Пока оценок нет )

Поделитесь с друзьями

Утепление каркасного дома: пол, стены, межэтажные перекрытия

Содержание:

1. Какой утеплитель лучше использовать
2. Виды теплоизоляции
3. Минеральная вата
4. Базальтовая вата
5. Эковата
6. Стекловата
7. «Теплое дерево»
8. Пенопласт и ЭППС
9. Керамзит
10. Подготовительные мероприятия
11. Как утеплить пол в каркасном доме
12. Устройство теплоизоляции стен
13. Наружные стены
14. Внутренние стены
15. Утепление потолка
16. Утепление крыши
17. Способы монтажа эковаты

Утепление каркасного щитового дома – важнейший этап его строительства. Теплоизоляция влияет на уровень комфорта и экономичность обогрева строения. От правильного утепления каркасного дома зависит срок службы несущих конструкций и стоимость всего строительства. Чтобы в здании можно было жить круглый год, нужно утеплять все ограждающие поверхности: внешние стены, пол первого этажа, крышу.

Какой утеплитель лучше использовать

Выбор материала зависит от климатологического региона строительства, конфигурации здания, этажности, периодичности проживания в нем. Также важно, можно ли использовать его в условиях высокой влажности, при перепадах температур. Надежный утеплитель должен отвечать таким требованиям:

• Низкая теплопроводность.
• Пожарная безопасность.
• Легкий вес, чтобы не увеличивать нагрузку на фундамент.
• Экологическая безопасность, нетоксичность – особенно при укладке внутри здания.
• Устойчивость к усадке – параметр влияет на срок службы.
• Минимальная гигроскопичность.

При выборе утеплителя учитывают технологию монтажа. Например, при канадском способе строительства щитового дома (из готовых SIP-панелей) важна жесткость утеплителя, его способность удерживать форму и выдерживать нагрузки. Если каркас сделан из дерева, нужно выбирать паропроницаемые «дышащие» материалы, чтобы избежать образования грибка, загнивания балок.

Виды теплоизоляции

Для утепления пола каркасного дома, наружных стен и крыши используют разные материалы: волокнистые утеплители (минвата, древесное волокно) и плотные, держащие форму – пенопласт, ЭППС, пеноизол, пеноплекс.

Чаще для утепления каркасного дома выбирают минеральную вату. Волокнистые утеплители не боятся огня, имеют небольшой вес, они паропроницаемы, долговечны – срок службы до 40-50 лет. Плиты из вспененных материалов отличаются небольшой толщиной и высокой жесткостью. При утеплении каркасного дома пеноплексом стены получаются очень тонкие. Каждый вид изоляции имеет плюсы и минусы, а также особенности укладки.

Минеральная вата

Минвата – это волокнистый материал неорганического происхождения. Ее изготавливают из шлака или горных пород путем распыления под высоким давлением. В итоге получаются тонкие спутанные нити, которые хорошо держат форму и имеют высокие тепло-, звукопоглащающие показатели.

Это негорючий материал, устойчивый к резким перепадам температур и воздействию агрессивных химических соединений. Выдерживает температуру до +1000°C. Обладает высокой паропроницаемостью, поэтому обеспечивает свободную циркуляцию воздуха. Такие стены «дышат». Минус минваты – высокая гигроскопичность. При намокании ухудшаются ее показатели, поэтому все наружные конструкции нужно хорошо защищать от попадания влаги.

В зависимости от исходного сырья минеральная вата бывает:

1. Базальтовая (каменная) – из горных пород.
2. Стекловата – из расплава стекла.
3. Шлаковая – из отходов металлургического производства, доменного шлака.

Минеральная вата и утеплители на ее основе – это доступный и эффективный материал. Цена каркасного дома с минватой не высокая, а процесс укладки изоляции простой. Она совместима с разными технологиями строительства. Материал выпускают в в форме плит  – они более плотные, их используют для оформления больших площадей (стен), и в виде матов или рулонов – они подходят для потолков, полов. Утепление каркасного дома минватой очень популярно в России. Так утепляют примерно 80% всех сборных строений.

Базальтовая вата

Каменная вата – это наиболее экологичный вид минваты. Исходное сырье – вулканические горные породы – расплавляют при температуре почти +1500 °C. Готовый расплав поставляют в центрифуги, где массу делят на тонкие нити. Полученное волокно обрабатывают связующими добавками и потоком сжатого воздуха выдувают в охлаждающую камеру.

Нити базальтового волокна хаотично переплетены, они имеют длину до 16 мм и толщину 3-5 мкм. Плотность каменной ваты может быть от 30 до 220 кг/м3. Для утепления каркасного дома выбирают плиты плотностью 30-50 кг/м3. Плюсы базальтовой ваты:

• Низкий коэффициент теплопроводности – 0,032- 0,048 Вт/м*К. Это сопоставимо с утеплением каркасного дома пенопластом или пробкой.
• Негорючесть, устойчивость к перепадам температур. Может долго работать в диапазоне от -180 до +700°C, кратковременно выдерживает температуру до +1000°C.
• Не дает усадку, устойчив к нагрузкам. При нагрузке на сжатие до 5-80 кПа деформируется всего на 10 %.
• Паропроницаемость.
• Хорошая шумоизоляция.
• Способность отталкивать влагу благодаря гидрофобным добавкам.
• Химическая нейтральность, экологическая безопасность.
• Мягкая структура, не колется.

Каменная вата хорошо пропускает воздух, ей не грозит образование плесени или грибка. На таком утеплителе не образуется конденсат, он не промерзает. Среди недостатков –  невысокая эластичность. Также при нагреве выше +700°C может выделяться вредный фенол.

Эковата

Эковату производят из натурального целлюлозного волокна с добавлением тетрабората натрия (буры) и борной кислоты. Добавки уменьшают горючесть, делают материал невосприимчивым к воздействию микроорганизмов. Плотность эковаты – 30-75 кг/м3.

Особенность материала – сыпучая консистенция, его укладывают с помощью пневматического оборудования. При этом получается идеально ровное полотно без стыков. Преимущества эковаты:

• Экологичность, безопасность – не содержит токсичных добавок.
• Высокие утепляющие свойства – теплопроводность эковаты 0,032-0,041 Вт/м*K.
• Простота укладки, высокая скорость монтажа. Сыпучий материал хорошо заделывает все щели, его можно использовать в труднодоступных местах.
• Пожарная безопасность. У материала умеренная горючесть – группа Г, он невоспламеняемый.
• Хорошая звукоизоляция: слой толщиной 50 мм обеспечивает звукопоглощение около 60 ДБ.
• Невосприимчивость к воздействию грызунов, образованию грибка.
• Поглощает влагу, не теряя теплоизоляционных свойств.

Для укладки эковаты нужны навыки монтажа. При неравномерном нанесении материал может дать местную усадку, что приведет к появлению плохо утепленных зон, продуванию строения. Не рекомендуется наносить целлюлозный утеплитель возле открытого огня или сильно нагреваемых поверхностей: вокруг дымохода, камина. В этих местах нужно делать противопожарную защиту.

Стекловата

Еще один подвид минеральной ваты, в основе которой – расплав битого стекла и песка с добавлением связующих присадок (бура, сода, доломит, известняк). Стекловата представляет собой спрессованное полотно из тонких длинных волокон характерного желтоватого цвета. Материал отличается высокой эластичностью и хорошей сжимаемостью. Его можно перевозить в сжатом виде – объем материала при этом уменьшается в 5-6 раз.

Толщина волокон стекловаты составляет 3-15 мкм, длина – до 15-50 мм. Обычно ее выпускают в рулонах: общая длина полотна до 10,0 м, ширина – 1,20 м, толщина слоя – 10 см. Это достаточно мягкий утеплитель, его используют в местах, где нет значительных нагрузок. Характеристики стекловаты:

• Коэффициент теплопроводности – 0,041-0,043 Вт/м*К.
• Максимальная температуростойкость – +450°C.
• Невысокая плотность – 15-20 кг/м3.
• Эластичность, высокая упругость – материал легко возвращает первоначальную форму после сжатия.
• Устойчивость к длительным вибрациям.
• Хорошие звукопоглащающие показатели.
• Материал не боится грызунов, не подвержен образованию плесени.
• Относительно невысокая цена – доступней базальтовой ваты.

Стекловату сложно обрабатывать. При укладке рулонов тонкие волокна крошатся, образуется опасная стеклянная пыль. Поэтому работы нужно вести в спецодежде и респираторе. Корме того, со временем она дает усадку (сбивается).

«Теплое дерево»

Под этим названием объединяют утеплители из древесного волокна, обработанного модифицирующими добавками. Их изготавливают в виде матов, плит. Древесноволокнистые листы – это самый натуральный вариант теплоизоляции каркасного дома. Они хорошо сохраняют тепло, пропускают воздух, создают уют, здоровый микроклимат.

Достоинства «теплого дерева»:

• Абсолютная экологичность.
• Хорошие теплозащитные свойства.
• Характеристики древесины не меняются при намокании.
• Панели из «теплого дерева» плотные, хорошо держат форму. Они придают стенам дополнительную жесткость, их просто крепить к деревянным балкам.
• Волокнистый изолятор препятствует проникновению звуковых волн.
• Прочность, долговечность.

Недостаток материала – его горючесть, дерево не выдерживает прямой контакт с огнем. Также нужно обеспечивать отвод излишней влаги, чтобы не допустить гниения. Еще один минус – высокая цена натурального дерева.

Пенопласт и ЭППС

Для получения жестких, прочных конструкций выбирают утепление каркасных домов пенопластом или экструдированным пенополистиролом (ЭППС). Это искусственные полимерные материалы, созданные путем вспенивания.

Пенопласт – это доступный материал в виде небольших спрессованных шариков. Среди его плюсов:

• Высокие теплоизоляционные показатели.
• Очень малый вес – важно для каркасных домов на сваях.
• Нетоксичность, безопасность для людей.
• Невосприимчивость к биологическому воздействию.
• Простота укладки – можно самостоятельно утеплить стены каркасного дома.
• Невысокая цена, доступность.

Утепление каркасного дома пенопластом – самый дешевый, но эффективный вид теплоизоляции. Лист пенопласта толщиной 75 мм заменяет слой минваты в 125 мм или деревянный брус толщиной 340 мм. Но есть и минусы. У пенопласта низкая прочность, плиты легко поцарапать или сломать. Также он чувствителен к повышению влажности, боится огня, разрушается под воздействием агрессивных органических соединений и температуре выше +80°C.

Экструдированный пенополистирол (твердая пена) – это пузырьки воздуха в тонкой полимерной оболочке. Утепление каркасного дома пенополистиролом позволяет получить прочные стены, хорошо сохраняющие тепло. ЭППС имеет такие свойства:

• Очень низкая теплопроводность – порядка 0,025 Вт/м*К.
• Устойчивость к перепадам температур – выдерживает колебания от -50 до +75°C.
• Не поглощает влагу, обеспечивает полную герметичность здания.
• Высокая прочность (0,02-0,2кг/см2) – выдерживает длительные нагрузки.
• Срок службы до 50 лет.

Недостатки ЭППС: горючесть и высокая цена. Также он абсолютно не паропроницаем, поэтому при неправильной организации вентиляции фасадов деревянные балки будут гнить.

Керамзит

В сухом виде керамзит – это пористый материал, который получают путем обжига глины. Он отличается очень легким весом и высокой гигроскопичностью. Из-за сыпучей структуры керамзит подходит лишь для утепления перекрытий или пола.

Чтобы уменьшить общую толщину слоя и объем воздушных пустот в керамзите, выбирают фракции минимального размера. Также с этой целью в материал иногда добавляют опилки, золу, стружку.

Сверху сыпучий утеплитель закрывают фанерой или уложенными встык досками. В настоящее время керамзит для изоляции практически не используют, есть много более эффективных аналогов.

Подготовительные мероприятия

Перед утеплением здания выполняют подготовительные работы. Для начала определяют строение стен, пола и кровли (состав пирога). Выбирают, чем лучше утеплить каркасный дом, количество слоев изоляции, их толщину, способ укладки. Это делают на стадии проектирования. Также определяют расход материалов.

Прежде чем утеплить здание, проводят обработку балок каркаса: они должны быть ровными, без крупных зазубрин и торчащих гвоздей, очищенными от пыли, сухими. Если дерево влажное, его нужно подсушить строительным феном.

Принцип монтажа общий для пола, стен или крыши. Но есть ряд особенностей, рассмотрим их ниже.

Как утеплить пол в каркасном доме

Основание щитового дома – одно из наиболее уязвимых мест здания с точки зрения потери тепла. Через плиты нижнего перекрытия может уходить до 15-20% тепловой энергии, получаемой при отоплении. Чтобы снизить теплопотери и повысить эффективность обогрева, пол нужно утеплять.

Рассмотрим алгоритм утепления пола на примере каркасного дома на винтовых сваях – это наиболее часто встречающаяся конструкция фундамента. Материалы укладывают на черновой пол в таком порядке:

1. Слой гидроизоляции. Пленку укладывают внахлест примерно на 4-5 см, чтобы избежать протекание влаги и продувания пола. Стыки можно дополнительно уплотнить строительным скотчем. Производители указывают, как правильно располагать мембрану при монтаже – какой стороной наружу.
2. Деревянные лаги. Доски кладут на мембранную пленку.
3. Теплоизоляция. Утеплитель (минвату, древесноволокнистые плиты) раскраивают под размер ячеек между лагами. Он должен лежать очень плотно к доскам, без зазоров. Поэтому квадраты делают с небольшим запасом – больше ячеек на 1-2 см. При укладке минваты в плитах стандартного размера 60 см расстояние между лагами предусматривают 58-59 см, так можно сократить работы по раскрою. Важно не допускать появление зазоров между листами минваты, поэтому их укладывают поверх стыков нижнего слоя. Швы должны перекрываться не меньше, чем на 15-20 см.
4. Слой пароизоляции. При утеплении пола в каркасном доме на сваях укладка мембранной пленки обеспечивает защиту от протекания влаги изнутри здания и усиливает ветрозащиту.
5. Верхний защитный слой. Укладывают листы фанеры или монтируют чистовой пол из досок.

Толщина изоляции для пола зависит от региона строительства и размера бруса для лагов: она не должна выступать выше дерева. Для качественного утепления каркасного дома на сваях в Санкт-Петербурге слой минваты на полу должен быть не менее 100 мм.

Устройство теплоизоляции стен

Основное отличие стен здания зависит от их расположения: существуют наружные (ограждающие) или внутренние конструкции. Для наружных требуется более эффективная теплоизоляция, ветрозащита и внешняя облицовка, придающая стенам прочность. Внутренние перегородки утепляют, в основном, с целью звукоизоляции отдельных помещений. Они тоньше, для них используют меньший слой минваты.

Наружные стены

Изоляцию можно укладывать на ограждающие стены с любой стороны. Выбирая, как утеплить каркасный дом (изнутри или снаружи), нужно учесть форму стен, сложность доступа, сезон строительства. Обычно стены утепляют из помещения, в этом случае монтаж можно выполнять при любой погоде. Базовый пирог при утеплении стен каркасного дома минеральной ватой содержит такие компоненты:

• Внутренняя отделка.
• Пароизоляционная пленка.
• Минвата. Плотность утеплителя для каркасного дома должна быть 35-50 кг/м3, тогда он не будет проседать в нижнюю часть стены.
• Ветрозащита.
• Обрешетка для вентиляции фасада. Для нее используют рейки или тонкие доски шириной 25 мм. Их крепят на расстоянии около 40 см по осям.
• Внешняя облицовка – сайдинг, блок-хаус, фибороцементные панели.

Минвату кладут между деревянными направляющими. Для Ленинградской области обычно достаточно слоя в 150 мм. Если толщина выбрана неверно, может потребоваться дополнительное утепление каркасного дома снаружи здания. При укладке пароизоляции важно не перетянуть ее по углам, иначе будет трудно закрепить внутреннюю обшивку.

При монтаже минваты изнутри каркасного дома можно использовать такой алгоритм действий:

1. На деревянные балки каркаса уложить ветрозащитную пленку.
2. Изнутри между балками вставить минвату в 2 слоя (100+50 мм). При этом сдвинуть их относительно друг друга в шахматном порядке.
3. Поверх волокнистого утеплителя натянуть пароизоляционную мембрану.
4. Сверху пленки прибить внутреннюю обшивку: плиты OSB, доски, тонкие рейки, фанеру.

При утеплении каркасного дома снаружи порядок монтажа слоев отличается.

Внутренние стены

При оформлении внутренних стен лучше использовать изоляцию с высокими шумопоглащающими свойствами. Еще здесь важна экологичность и нетоксичность материалов. В остальном порядок обшивки внутренних и внешних стен не отличается. Но внутри работы проще: нужно делать только парозащиту. Толщина изоляции также может быть намного меньше.

Утепление потолка

Это важный этап работ. Теплый воздух поднимается вверх, поэтому большая часть тепла в неутепленном здании уходит именно через верхние ограждения. Схема утепления потолка каркасного дома своими руками включает такие этапы:

1. На потолочные балки снизу натягивают пароизоляционную пленку.
2. Закрепляют ее, набивая деревянные доски, плиты OSB или фанеру. Такая подшивка с пароизоляцией будет служить основанием для финишной отделки потолка изнутри.
3. Сверху между потолочными балками укладывают теплоизоляцию – принцип такой же, как при оформлении пола, стен. Толщина минваты для потолка должна быть 150-200 мм. Утеплитель укладывают по всей поверхность с напуском на прилегающие стены.
4. Закрывают изоляцию досками или фанерой, формируя пол чердака.

Утепление потолка каркасного дома минеральной ватой лучше выполнять на стадии, когда еще не закончена сборка крыши. Так с обеих сторон будет доступ к потолочным балкам, что удобно для работ. Если доступ есть только снизу, придется дополнительно закрепить изоляцию досками изнутри.

Утепление крыши

Крышу утепляют по тому же принципу, что и потолочные чердачные перекрытия. Но здесь необходимо обязательно выполнять гидроизоляцию, чтобы устранить протекание кровли. Кровельный пирог можно собрать своими руками в таком порядке:

1. Изнутри натягивают пароизоляцию, закрепляют ее рейками (фанерой, досками).
2. Между стропильными балками укладывают утеплитель.
3. Минвату закрывают гидрозащитной мембраной.
4. Выполняют внешнюю обрешетку.
5. Сверху укладывают кровлю.

При монтаже изнутри вначале натягивают гидрозащиту, крепят обрешетку и кладут кровельный слой. Затем снизу устанавливают утеплитель, натягивают по нему пароизоляцию и подшивают досками. Такой способ менее удобен, чем утепление каркасного дома снаружи.

Способы монтажа эковаты

Эковата имеет сыпучую консистенцию, поэтому ее укладка принципиально отличается от монтажа минеральной ваты или пенопласта. При работе используют компрессорное оборудование, им распыляют целлюлозную смесь. Различают две технологии монтажа:

• «сухой»;
• «мокрый».

Сухой способ лучше подходит для горизонтальных поверхностей, но может использоваться и для стен. При этом методе эковату распушают дрелью, увеличивая ее объем примерно в 3 раза. Затем ее нагнетают на утепляемую поверхность компрессором. Для этого делают обрешетку, закрывают ее пленкой или крафт-бумагой, а эковату задувают под защитный слой через специальное отверстие. Плотность готовой изоляции получается 45-50 кг/м3.

При мокром методе хлопья эковаты увлажняют водой, а затем также распыляют компрессором. Эту технологию используют для утепления стен, она подходит для труднодоступных мест. При таком способе укладки плотность составляет 65 кг/м3. Вместо воды можно использовать клеевые вещества – такой вариант используют для утепления крыши или потолка изнутри здания.

Необходимо учитывать, что эковата дает усадку в процессе эксплуатации (около 10-15%). Поэтому наносить ее нужно с запасом.

То, что вы не знаете о минеральной вате, заставит вас выглядеть глупо.

Если вы заинтересованы в зеленом строительстве или называете себя экспертом по зеленому строительству, вам следует знать об изоляции минеральной ватой. Если вы еще не видели, как обрабатывается и укладывается минеральная вата, то вам нужно прочитать это. Если вы думаете, что войлок из минеральной ваты настолько похож на войлок из стекловолокна, что вы уже знаете все, что вам нужно знать о нем, то вы дурак. И вам все равно нужно это прочитать.

image Randek AB

Если вы регулярно читаете здесь, вы знаете, что я сторонник использования минеральной ваты для улучшения энергоэффективности того, как мы строим дома в США. Есть много причин, по которым я считаю минеральную вату лучшим утеплителем для нас. В последнее время я неоднократно убеждаюсь в этом, поэтому я подумал, что было бы целесообразно собрать все это в одном месте и просто указать на это в будущем.

Так почему же я постоянно объясняю, почему мне нравится минеральная вата, и чем она хороша, и нет, минеральная вата не такая, а она такая… Это потому, что сообщество зеленого строительства почти повсеместно решило что старая изоляция из стекловолокна ПЛОХАЯ. Для этого есть веские причины, и мы их рассмотрим, но более очевидный вопрос заключается в том, какое отношение это имеет к минеральной вате? Подавляющее большинство тех, кто интересуется «зеленым» строительством, состоит в том, что минеральная вата ничем не отличается от стекловолоконных плит, по крайней мере, во всех отношениях, в которых они считают стекловолоконные плиты плохими. Итак, если изоляция из стекловолокна плохая, то они убеждены, что изоляция из минеральной ваты будет плохой по всем тем же причинам. Это простой вывод, но ленивое недоразумение. Реальность такова, что это просто не так. На самом деле это просто подчеркивает глубокое непонимание того, на что похожа изоляция из минеральной ваты среди защитников зеленого строительства. Недоразумение сосредоточено вокруг формы утеплителя — Баттс. Сообщество зеленого строительства очень быстро осудило «баты», когда проблемы, которые их беспокоят, на самом деле вращаются вокруг битов из стекловолокна.

Давайте проясним: нет ничего плохого в изоляции в виде войлока. Войлок — это удобный способ упаковки изоляции для транспортировки, обработки и установки, поэтому он является преобладающей формой изоляции в США. Однако есть законные причины критиковать изоляцию из стекловолокна, которая является статус-кво в домостроении США. Это краткий список причин, поэтому давайте рассмотрим их.

Во-первых, низкие показатели изоляции. Верно, стекловолокно, продаваемое здесь, в США, не обеспечивает столько изоляции, сколько могло бы. Дело не в том, что вы не можете производить стекловолокно с более высокими уровнями производительности, на самом деле оно производится и продается в Канаде с более высокими значениями R. Но крупные производители изоляционных материалов из стекловолокна не готовы привезти в США изоляционные материалы из стекловолокна с высоким значением R. Откуда мне знать? Я позвонил им, поговорил об этом с их людьми, они сказали мне, что не будут привозить изоляцию с высоким значением R в штаты, хотя я сказал, что хочу ее специфицировать. Я говорю, позор им, мы все должны заняться своими делами в другом месте.

Во-вторых, неправильная установка. Плохая установка означает небрежную установку войлоков в полости стоек, либо чрезмерное сжатие изоляции, либо оставление зазоров, обеспечивающих конвекцию, небрежную обрезку вокруг препятствий и множество ошибок при установке, которые снижают эффективность изоляции. Установщики виноваты лишь частично. Материал мягкий и пушистый, и из-за этого обращение, резка и укладка требуют большей осторожности для правильной установки. О нем редко заботятся, поэтому его чаще всего устанавливают быстро и дешево.

В-третьих, плохая герметичность, плохой пароизолятор. Ну о чем это все-таки? Изоляция для изоляции, а не для герметизации воздуха? Что ж, где-то по пути кому-то пришла в голову блестящая идея скомбинировать замедлитель пара с изоляционным слоем из стекловолокна. Он превращает два этапа строительства в один и теоретически экономит трудозатраты и деньги. Проблема в том, что после того, как у вас была плохая установка, как указано выше, и вы обрезали замедлитель пара вокруг электрических коробок, то, что у вас получилось, плохо герметизирует и не задерживает пар. Черт, вы говорите — мне не нужна моя изоляция, чтобы сделать воздушную изоляцию, потому что я использовал старую добрую домашнюю пленку снаружи. Нет, нет ничего плохого в обертывании дома, но нет никакой помощи с воздушной герметизацией, необходимой для пароизоляции. Воздушный затвор в этом случае хочет быть на теплой стороне стены, чтобы предотвратить попадание внутренней влаги в полость стены и ее конденсацию в зимний отопительный сезон.

Подведем итог урока. То, что большинство зеленых ученых мужей винит в ватной изоляции, — это вина изоляции из стекловолокна. Хотя минеральная вата также является войлоком, это совершенно другой продукт со многими другими свойствами. Он не страдает ни от одной из вышеперечисленных проблем стекловолокна, но сохраняет лучшую часть — его легко обрабатывать, легко устанавливать, и, что самое главное, ваша рабочая сила уже знает, как это сделать. Это немаловажный момент.

Хорошо, давайте поговорим о минеральной вате. Я буду иметь в виду в основном «Минеральную вату», но на момент написания статьи я имею в виду ассортимент продукции одного производителя – Roxul. Это единственный производитель минеральной ваты, серьезно относящийся к рынку жилья в США прямо сейчас. Roxul продает свою минеральную вату в удобной для потребителя упаковке, как и следовало ожидать в крупном магазине товаров для дома. Они производят войлочные доски по размерам, подходящим для каркасных стен, явно нацеленных на рынок строительства домов из дерева, тот самый рынок, на котором продается стекловолокно. Это важно. Та же упаковка, те же ожидания, тот же опыт работы с продуктом — они помещают свой продукт в долгосрочные материальные потоки, понятные каждому строителю в США. Он доступен из тех же источников, готов к установке теми же людьми. Есть и другие производители минеральной ваты. Они не активно занимаются рынком жилья. Я не говорю о них или их продукте. Если ваша критика минеральной ваты связана с вашим опытом использования какого-то другого продукта из какого-то другого времени, то ваши опасения не применимы здесь и сейчас. Вы должны догнать.

image Roxul Inc

Итак, давайте сначала поговорим о значении изоляции. Минеральная вата, предлагаемая для каркасных стен 2×4, поставляется в R15, стекловолокно — в R11 или R13 (хотя в США его можно заказать по специальному заказу в R15). В рулонах, предлагаемых для стен 2×6, минеральная вата поставляется в R23, стекловолокно — в R19 (и снова вы можете заказать более высокое значение R, но только R21). Кроме того, минеральная вата доступна в виде плит, которые подходят для каркасных стен 2×8, и это R30. Стекловолокно не предлагается в виде плит для каркасных стен 2×8. Это продукты, доступные сейчас, сегодня в минеральной вате. Если вы заинтересованы в максимизации энергоэффективности ваших стен, это не проблема. Даже если вы больше ничего не меняли в способе строительства, вы можете улучшить характеристики своих стен, переключившись на минеральную вату.

Во-вторых, установки. Вы можете подумать, почему плиты из минеральной ваты могут быть проще в установке, чем плиты из стекловолокна? Это просто. Войлок из стекловолокна вялый, мягкий, одеяла. Их нужно повесить и прикрепить скобами, иначе они осядут и оставят щели. Минеральная вата плотная и прочная, трение входит в пространство шипа. Обычно люди этого не понимают, и поэтому я включаю фотографии. Минеральная вата имеет форму, она имеет форму. Если его взять в руки, он не драпируется и не сворачивается – сохраняет форму. Это блок. Этот блок, если его втолкнуть в полость стены — и я говорю, что его втолкнули, потому что его буквально нужно втолкнуть на место — когда его втолкнут на место, он заполнит всю полость стены. Без зазоров, без провисаний, без пробелов. Что еще более важно, нет конвекции, сквозняков и сшивания.

Этот парень несет кусок минеральной ваты. Обратите внимание, что он имеет форму и сохраняет свою форму. Это не что иное, как биты из стекловолокна. Изображение через Smålandsvillan.

Изображение предоставлено Smålandsvillan.

Здесь есть одна оговорка. Так же, как и стекловолокно, минеральная вата должна быть обрезана, чтобы соответствовать нечетным расстояниям между шипами и треугольными углами, которые могут привести к обрамлению. Однако это гораздо проще сделать с минеральной ватой. В случае со стекловолокном эксперты советуют вам использовать шпильку 2×4 в качестве прямой кромки, пока вы режете войлок из стекловолокна ножом для гипсокартона. Ожидается, что вы сожмете стекловолокно настолько, чтобы прорезать его коротким лезвием бритвы. И если вы делаете это правильно, вы обрезаете ватин и крафт-бумагу до другой ширины, чтобы оставить выступ, чтобы вы могли скрепить его. Удачи.

Минеральная вата легко и точно режется большим зубчатым ножом. Изображение выше через Smålandsvillan. Изображение ниже через RepCon NW.

Минеральная вата отличается. На самом деле вы можете измерить и разрезать минеральную вату по размеру, как большой кусок дерева. На самом деле для плотников это становится второй натурой, потому что, как и следовало ожидать, они довольно хорошо умеют измерять, а затем резать что-то, чтобы оно подходило, когда это что-то имеет форму и может быть понято как кусок дерева. Надрезы делаются большими зубчатыми ножами — представьте себе гигантский нож для хлеба. Таким образом, не нужно сжимать изоляцию, чтобы ее можно было разрезать. Минеральная вата сохраняет свой объем, пока вы режете ее длинным ножом. Вы не режете на 2×4, а режете на специально изготовленном режущем столе, который похож на очень большой столярный стусло. Он подстраивается под толщину изоляции и позволяет установить точные углы для резки, чтобы соответствовать этим нечетным местам.

Этот простой стол позволяет легко резать изоляцию. Если вы строитель, заинтересованный в таком столе для резки изоляции, теперь он доступен в Северной Америке. Компания ByggHouse LLC помогает компании Ego-industri AB доставить этот шведский стол для резки изоляции в Северную Америку. Новая версия, отмеченная в дюймах, теперь доступна непосредственно в ByggHouse.

Изображения через Randek AB.

Стол для резки минеральной ваты для меня открыл глаза, холодная вода в лицо, которая заставляет вас понять, что мы никогда серьезно не относились к изоляции здесь, в США. Здесь мы вытаскиваем 2×4 из мусорного контейнера и используем держатель бритвенного лезвия, чтобы разрезать его на настиле пола. Это лучшее, что мы можем сделать. Минеральная вата нарезается точно для заполнения каждой пустоты, быстро, аккуратно, обеспечивая полное заполнение полости стены. Устанавливается проще, быстрее и лучше, чем стекловолокно. Я с некоторой уверенностью скажу, что ни один другой изоляционный продукт не может так полностью заполнить пространство для стоек. Ни распыление, ни продувка, ни одеяло не могут заполнить пустоту в стене так же хорошо, как правильная укладка минеральной ваты.

Изображения через Randek AB.

И в-третьих, герметичность. Минеральная вата поставляется только в необработанном виде. Замедлители испарения фольги или крафт-бумаги не предлагаются. Это означает, что необходимо установить независимый замедлитель пара. Проще говоря, это лучший способ создать герметичную оболочку дома. Мой любимый продукт в этом отношении — мембрана с переменной проницаемостью, так называемая «умная мембрана», потому что проницаемость сама приспосабливается к условиям. Примером может служить замедлитель пара «MemBrain» от Certainteed. Это их бренд умной мембраны, изготовленной их европейским владельцем, компанией Saint-Gobain. Еще одна высококачественная мембрана с переменной проницаемостью — Intello Plus и DB+ от ProClima. Эта парозащитная мембрана имеет низкий уровень проницаемости в сухих условиях, но если уровень влажности внутри стены становится высоким, материал открывается, позволяя влаге высохнуть на другую сторону. Мембрана ProClima Intello примечательна тем, что хорошо армирована. Он не рвется и не раскалывается при сшивании скобами, а такая переносимость облегчает работу с ним.

Изображения через Certainteed.

Теперь, если вы хотите увеличить вероятность того, что вам не нужно будет делать какие-либо проколы в этом воздухонепроницаемом слое, тогда вам следует запланировать стену с внутренней проводкой, такую ​​​​как Новая стена США, которую мы подробно здесь. Ваш лучший шанс на воздухонепроницаемую стену — это если вы не проткнете свой воздушный барьер электромонтажными работами, розетками и выключателями. Если вы еще не изучали его раньше, когда вы закончите здесь, прочитайте статью о новой стене в США и статью о шведской платформе, чтобы увидеть, как все это объединяется, чтобы создать простую, но высокопроизводительную стену.

Включает вопросы изоляции, установки и герметичности. Минеральная вата преуспевает и в других отношениях, которые способствуют тому, что я отдаю предпочтение этому материалу.

Минеральная вата гидрофобна. Из словаря: склонность отталкиваться или не смешиваться с водой. Если изоляция из стекловолокна намокнет, вы получите мокрый комок стеклянного ворса, не имеющий никакой изоляционной способности. С другой стороны, минеральная вата не промокает. Вода на самом деле собирается в пузыри и скатывается с поверхности минеральной ваты. Это способствует отводу воды и высыханию, если полость стены становится влажной, а не удерживает воду, как губка. Что бы вы предпочли иметь на своей стене?

Одной из серьезных проблем, связанных с улучшением характеристик наших стен, является тепловая мостиковая стенная стойка. Самый популярный способ решить эту проблему — постоянно устанавливать изоляцию снаружи стены, чтобы изолировать стойки от холода. Проблема здесь в том, что изоляция из жесткой пены была наиболее распространенным способом сделать это. Проблема, однако, в том, что пена создает замедлитель пара, и последнее, что вам нужно, — это стена с замедлителем пара с обеих сторон. Так сложилась практика делать стены с наружной изоляцией пенопластом без внутренней пароизоляции. Пена должна быть достаточно толстой, чтобы удерживать точку росы внутреннего водяного пара в пределах глубины пены, чтобы предотвратить конденсацию внутри полости стены. Проблема здесь в том, что в строительных нормах могут быть даны только самые общие рекомендации для этих конфигураций. Погода, выходящая за проектные пределы, может привести к образованию конденсата. Высокая влажность внутри помещения может привести к образованию конденсата. Мое мнение таково, что эти стены не являются упругими конструкциями и являются плохой практикой. Стена традиционной конфигурации с пароизоляцией внутри работает в любых условиях, даже когда температура или влажность в помещении выходят за пределы проектных значений. Мое единственное предостережение: если в доме должен быть кондиционер, очень важно использовать интеллектуальные листы контроля пара, упомянутые выше. Эти мембраны с переменной проницаемостью обеспечат хорошую работу стены в сезон охлаждения, когда профиль пара стены меняется на противоположный. Хорошей новостью в этой истории является то, что минеральная вата поставляется в конфигурациях, которые можно использовать в качестве внешней изоляции вместо пены. Это очень плотные волокнистые панели, которые достаточно прочны, чтобы поддерживать сайдинг и облицовочный материал, установленный на них подобно пене. Разница в том, что минеральная вата паропроницаема, что означает, что вы можете утеплять снаружи, не задерживая влагу в стене. Кроме того, теплоизоляционные свойства этих плотных панелей из минеральной ваты приближаются к характеристикам пенопласта. Обычно для пены XPS вы получаете около 5 рандов за дюйм. Минеральная вата обеспечит R4,6 за дюйм. А из-за гидрофобных свойств минеральной ваты она не будет поглощать влагу в этом месте и фактически будет способствовать дренажу и высыханию полостей сайдинга. Изоляция из пенопласта приносит и другие проблемы, такие как дилемма в практике гидроизоляции и сомнительная зависимость от клейкой ленты в качестве долговременного барьера от атмосферных воздействий.

Минеральная вата Last is просто делает конструкции из деревянных стоек более безопасными. Это тот же материал, который используется для огнеупорных стальных элементов в коммерческом строительстве. Минеральная вата выдерживает температуры, при которых стекловолокно превращается в лужицу расплавленного стекла. Минеральная вата увеличит время, в течение которого деревянный каркасный дом простоит во время пожара. Это дает жильцам больше времени для безопасного выхода, а пожарным — более безопасное время для входа в горящий дом.

Теперь давайте сделаем некоторые общие выводы. Минеральная вата — это совершенно другой материал, чем стекловолокно, просто они оба попадают в широкую классификацию войлока. Минеральная вата обладает гораздо более высокими изоляционными свойствами, чем стекловолокно. Жесткая форма и способность минеральной ваты точно измеряться и резаться позволяют ей заполнять пустоты в шпильках более полно, чем любой другой изоляционный продукт, с меньшими усилиями и большей скоростью. Минеральная вата вписывается в практику строительства 99.9% строителей в Северной и Южной Америке, не нуждающихся в новом процессе, интенсивном переобучении или смене новых субподрядчиков, новых поставщиков и новых деловых отношений. Минеральная вата — это самый простой способ для подавляющего большинства строителей активизировать свою игру и начать строить лучше.

—

Приложение 1: Опасения экостроителей (Редактировать — приятная вещь о разглагольствованиях, которые они мне говорят, вы можете вернуться и отредактировать их. Я хотел заменить первоначальное обсуждение целлюлозы, которое отвлекло внимание, на информацию о формальдегиде и телесной энергии, которые беспокоят экостроителей.)

Те, кто занимается экологически чистым строительством, часто сразу указывают на наличие формальдегида в связующих веществах минеральной ваты. Смолы на основе формальдегида уже давно используются в «клеях», которые предотвращают распад волокнистой изоляции. Он уже давно используется в стекловолокне и до сих пор используется во многих изделиях из стекловолокна. Но явно на исходе. Войлок из стекловолокна от Knauf и Owens Corning теперь доступен с альтернативными связующими. Минеральная вата по-прежнему содержит очень небольшое количество. Продукты для изоляции стен от Roxul соответствуют стандарту сертификации GreenGuard Children and School, что означает, что они соответствуют продуктам, которые используются в школах, детских садах или других местах, где дети проводят значительные периоды времени. Это означает, что если вы строитель, переходящий с традиционных стекловолоконных плит, эта минеральная вата, вероятно, будет иметь меньше выбросов формальдегида, чем то, что вы использовали раньше. Если вы зеленый строитель, стремящийся устранить любой формальдегид, то у вас есть другие варианты.

Что касается воплощенной энергии, продукты Roxul теперь содержат от 75% до 93% переработанного содержимого в зависимости от наличия сырья, а их оборудование не выбрасывается на свалку. Если вы экологически чистый строитель, который может получить те же характеристики из материала с меньшей воплощенной энергией, тогда отлично. Если вы строитель, рассматривающий возможность перехода от стекловолокна, экономия энергии за счет срока службы минеральной ваты значительно превысит любую разницу в энергии производства стекловолокна, которое вы используете сейчас.

—

Приложение 2: Прогнозы. Изоляция с более высоким значением R в конечном итоге завладеет рынком здесь. В настоящее время минеральная вата является единственным предложением с более высокими значениями R. Компания Certainteed, один из крупнейших производителей стекловолокна в США, в настоящее время принадлежит компании Saint-Gobain, которая является крупным производителем минеральной ваты в ЕС. Теперь у них есть доступ к минеральной вате, и они могут начать продавать ее в Северной Америке по мере увеличения доли рынка. Owens Corning, другой крупный американский производитель изоляционных материалов, который также активно занимается производством стекловолокна, приобрел американского производителя минеральной ваты Thermafiber, расширив свой рынок, включив в него как минеральную вату, так и стекловолокно. Третьим крупным американским производителем изоляции из стекловолокна является компания Johns Manville, которая недавно приобрела американского производителя минеральной ваты IIG (Industrial Insulation Group). Не все из этих компаний активно продвигают минеральную вату для изоляции жилых зданий, но примечательно то, что мы находим всех основных американских производителей изоляции, владеющих минеральной ватой.

Стеклопластик также вызывает вопросы о здоровье. В 1984 году стекловолокно было классифицировано как «обоснованно ожидаемый» канцероген. Это не стало «известным канцерогеном», а в 2011 году после дополнительных исследований оно было удалено из этого списка. В настоящее время стекловолокно классифицируется аналогично минеральной вате, которая считается то, что называется «биорастворимым». Это означает, что эти минеральные волокна растворяются при контакте с тканями, не оставляя волокон, вызывающих заболевания. Сможет ли стекловолокно избавиться от своей нездоровой репутации или его обойдет минеральная вата с более высокими уровнями производительности, еще неизвестно. чтобы увидеть

—

Узнайте больше о возведении стен с высокими эксплуатационными характеристиками из минеральной ваты здесь:

— Новые стены США: Стены для рынка США на основе шведских стеновых сборок.

— Шведский каркас платформы: энергосберегающее обновление каркаса платформы.

И у нас есть серия коротких вступительных видеороликов на эти темы:

— Почему мы обращаемся к Швеции за улучшением строительства в США.

— USA New Wall — многослойная стеновая система в скандинавских странах

— шведская платформа-каркас — сравнение со стандартным каркасом

—

Если вы строитель или застройщик и хотите получать от нас новости, посвященные USA New Wall – нашим стеновым системам на основе минеральной ваты, или Swedish Platform Framing – высокопроизводительной версии каркаса платформы, клиенты строят эти стены, и наши продукты плана дома, использующие эти стеновые сборки, а затем подпишитесь на нашу рассылку новостей строителя:

У нас есть сильная программа для сотрудничества со строителями и разработчиками, работающими с этими стеновыми системами и строительством из наших продуктов плана дома. Читайте об этом здесь.

—

Как снизить эффективность вашей изоляции

• 2023-03-07
• Эллисон Бейлс
• Блог

отопление и охлаждение изоляция тепловая изоляция

Если вы хотите снизить тепловые характеристики вашей изоляции, вы можете выбрать несколько отличных способов сделать это. Конечно, можно было просто не ставить изоляцию. (Такое случается даже в новом строительстве.) Вы также можете установить изоляцию неравномерно. Или вы можете прервать изоляцию более проводящими материалами, такими как дерево. Но если вы хотите поднять свои навыки уничтожения изоляции на новый уровень, используйте сталь.

Преимущества наружной непрерывной изоляции

Моя статья о последовательном и параллельном тепловом потоке в стенах показывает, что вы не всегда получаете значение R на этикетке устанавливаемой вами изоляции. Например, предположим, вы строите стену с деревянным каркасом 2 × 6 со стойками, расположенными на расстоянии 16 дюймов от центра. Затем вы укладываете изоляцию из стекловолокна Р-19 в полости без другой изоляции. Покройте его гипсокартоном внутри и обшивкой и облицовкой снаружи.

У вас есть Р-19?стена? Нет, если вы усредните эффект деревянных стоек и добавите другие материалы (, например, гипсокартон , обшивку…), вы получите R-15.8. Это на 17% меньше, чем указано на этикетке. Когда вы добавляете эффекты другого каркаса (например, , , верхняя и нижняя пластины, углы, шероховатые отверстия…), чистое тепловое сопротивление падает еще ниже.

Одним из способов повышения теплоэффективности изоляции стен является добавление непрерывной изоляции снаружи стены. Если он действительно непрерывный, это значительно улучшает тепловые характеристики. Вместо того, чтобы ставить Р-19в отверстиях стоек, как указано выше, допустим, вы укладываете непрерывную изоляцию R-19 снаружи стены. В результате среднее значение R составляет 22,9, что на 21 % больше, чем у изоляции, указанной на этикетке, и на 45 % больше, чем у R-15,8, которое мы получили выше.

Но как работает система крепления наружной сплошной изоляции? И не ухудшает ли это тепловые характеристики? Рассмотрим три самых популярных метода.

Вертикальные зигзаги

Что заставило меня задуматься над этой темой, так это строящееся здание рядом с офисом Energy Vanguard. На главной фотографии выше показан крупный план части стены. Вы можете увидеть изоляцию из жесткого пенопласта синего цвета из экструдированного полистирола (XPS). Вы также можете увидеть вертикальные металлические полоски через каждые 16 дюймов друг от друга. Их называют z-гиртами.

Горизонтальная установка z-образных поясов дает некоторое улучшение, но тепловой КПД по-прежнему составляет всего 30-50 процентов. Использование перекрещивающихся z-образных поясов, когда один слой располагается вертикально, а другой горизонтально, — это еще один шаг в правильном направлении с эффективностью 40–60 процентов.

Крепление с помощью зажимов и направляющих

Второй способ крепления внешней изоляции — это система зажимов и направляющих. Это уменьшает контакт со стеной, поскольку зажимы не проходят по всей длине направляющих. Кроме того, зажимы, направляющие или и то, и другое могут быть изготовлены из стекловолокна или других непроводящих материалов. Или они могут быть изготовлены из менее проводящей нержавеющей стали.

Длинные шурупы

Использование длинных шурупов, вероятно, является наиболее распространенным способом крепления внешней изоляции к стенам при строительстве новых домов. Шурупы входят в деревянную обвязку, пояса или шляпные каналы снаружи, затем полностью проходят через изоляцию, а затем в конструкцию. Фотография ниже взята из отчета RDH и показывает, как эта система работает с деревянной обвязкой и тремя слоями изоляции из минеральной ваты снаружи.

Строительные лаборатории все еще тестируют различные конфигурации и системы крепления. На фото ниже показано испытание длинных винтов через два слоя жесткой пены толщиной 2 дюйма высотой 8 футов. Со дна каждого висит ведро с камнями. Датчик прогиба измеряет, насколько вес тянет его вниз.

Теперь шурупы не свободны от теплового воздействия. Они сделаны из металла и поэтому токопроводящие. Но через винты проходит гораздо меньше тепла. Кроме того, есть два вида винтов: из оцинкованной стали и из нержавеющей стали. Оказывается, нержавеющая сталь отлично подходит для конструкционного использования, особенно там, где коррозия может быть проблемой. Кроме того, они отлично подходят для снижения тепловых потерь, потому что их проводимость не так высока, как у оцинкованной стали. Конечно, штраф из нержавеющей стали в том, что она дороже.

Тепловые характеристики различных систем крепления

Таблица ниже взята из статьи RDH. Как видите, вертикальные z-образные фермы из оцинкованной стали, вроде тех, что я видел вчера, хуже всего. Двумя лучшими с тепловым КПД более 90 процентов являются винты из нержавеющей стали и зажимы из стекловолокна без винтов.

Загрузите документ RDH:  Решения по креплению облицовки для коммерческих стен с наружной изоляцией

См. также документы по тепловым мостам от Building Science Corporation, например

Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard в Декейтере, штат Джорджия. Он имеет докторскую степень по физике и является автором популярной книги по строительным наукам.
