Как сделать дизайн-проект самостоятельно: советы по планировке квартиры

Ремонт начинается с подготовки и тщательного анализа: что хотелось бы видеть в квартире, как сделать интерьер удобным для всех жильцов. После анализа делают обмеры комнат.

Когда есть размеры всех помещений, можно переходить к следующему этапу: планировке и составлению чертежей.

Определить несущие стены

Для перепланировки нужно знать, где в квартире стоят несущие стены, а где — перегородки. Несущие конструкции нельзя сносить, а делать проёмы в такой стене можно только с разрешения инстанций.

Тип конструкции прорисован в инженерном плане. Взять его можно в ТСЖ, если дом старый. Для квартиры в новостройке инженерный план заказывают у строительной компании.

Другой вариант — заказать разовую консультацию у дизайнера-архитектора или специалиста с инженерным образованием. Он оценит, какие стены можно сносить, где и какие проёмы разрешено делать.

Нарисовать планы по сносу и возведению стен

Когда будет понятно, какие стены можно трогать, на планах нужно указать варианты перепланировки. А ещё выделить конструкции, которые менять нельзя.

Большинство изменений в планировке нужно согласовывать с инстанциями. На согласование уходит минимум четыре месяца. Этот срок необходимо учитывать, планируя ремонт.

Составить план расстановки мебели

Дальше на плане с новой планировкой и размерами комнат распределяется мебель. Здесь нужно ориентироваться на ответы в анкете. В планировке сразу учитывают зоны и реальные размеры объектов.

Мебель можно вырезать из бумаги, указывая размеры каждого объекта. Более точный план расстановки можно сделать в виртуальном планировщике: например, в приложении Planoplan или Planner 5D.

На этом этапе не нужны конкретные модели, их подбирают на этапе визуализации. При составлении планировки важны только размеры.

Когда мебель обозначили на плане, её расстановку нужно отметить на полу: мелом или малярным скотчем. Так можно будет пройтись по квартире и понять, не мешает ли что-нибудь.

Нарисовать план электрики

На плане электрического оснащения нужно указать светильники, розетки и выключатели. План электрики составляют только после того, как точно определили расположение мебели.

К отдельным зонам подводят своё освещение. Даже если комната не поделена на зоны, не нужно ограничиваться только верхним общим светом. Бра на стенах, декоративная подсветка, световые акценты на предметах помогают менять интерьер комнаты в соответствии с настроением.

Разные приборы дают свет разной мощности. Количество и тип светильников зависит от площади комнаты: их поможет рассчитать консультант в магазине.

Около бытовых приборов и оргтехники должны стоять розетки. Рассчитать необходимое количество розеток можно, ориентируясь на количество электрических приборов. Лучше сразу закладывать на пару розеток больше в каждой точке, чтобы в будущем не пришлось покупать переходники и сетевые фильтры.

На плане электрики нужно указать, на каком расстоянии от пола, стен, углов и мебели должен стоять выключатель или розетка. В противном случае может оказаться, что розетка стоит за шкафом, а выключатель — за спинкой кровати.

Сделать план напольных покрытий

Схематично указать типы напольных покрытий в каждом помещении. Из чертежа должно быть понятно, откуда начинать раскладку и в каком направлении класть материал. Здесь же стоит продумать, как будут выглядеть стыки разных материалов.

На этом же этапе можно рассчитать количество и тип отделочного материала.

Составить план потолков

Такой план особенно нужен, если планируют возводить многоуровневые конструкции, делать ниши на потолке.

На плане отмечают, где возводить конструкции, прописывают точные размеры: высоту потолка, диаметр радиальных конструкций, длины сторон в угловых конструкциях.

Продумать развёртки стен

Развёртки необходимо начертить для стен с архитектурными конструкциями: дверными проёмами, арками, нишами. Ещё такие планы нужны для обозначения расстояния выхода коммуникаций: труб, электрощитов.

На плане нужно указать точные размеры самих конструкций и расстояния до стен, углов, объектов.

Развёртки рисуют также для стен с отделкой керамической плиткой, панелями и другими отделочными материалами, которые нужно раскладывать.

Чертёж поможет понимать, откуда начинать раскладку, в каком направлении должен лежать материал.

Полный список технической документации

В результате должна получиться папка со следующими чертежами:

• план с размерами каждого помещения. Это технический план БТИ с исправлениями, которые вносят после самостоятельных обмеров;
• план демонтажа лёгких конструкций;
• план монтажа новых перегородок с размерами помещений;
• план расстановки мебели с размерами каждого объекта;
• план электрики;
• планы полов и потолков;
• развёртка стен в санузлах с расстояниями до сантехники, оборудования и мебели;
• развёртки стен с оконными и дверными проёмами, сложными конструкциями и раскладкой материалов.

Для установки кондиционеров, отопительных приборов и вентиляции лучше составлять отдельные чертежи.

Зачем нужны детальные планы

Составление планировок и чертежей — самый трудоёмкий этап в составлении дизайн-проекта. Но чем тщательнее продумать планировку, тем меньше вопросов будет возникать во время ремонта и меньше ошибок будет сделано.

Если с чертежами не будет работать строительная бригада, то все заметки можно делать от руки с условными обозначениями для себя. Если планируют нанимать мастеров, планы должны быть максимально чёткими, чтобы не было разночтений.

После того как будут проработаны все размеры, можно выбирать конкретные предметы интерьера и делать визуализации.

выбор программы, пошаговая инструкция, советы и рекомендации — ABC IMPORT

Содержание статьи:

• Общие сведения
• О проекте дома
• Внутренняя планировка
• Самостоятельное составление плана
• Основные рекомендации
• Программы на ПК
• Google Sketchup
• AutoCAD
• Floor Plan 3D
• ArCon
• Envisioneer Express
• Вывод

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

Вам будет интересно:Рейтинг мессенджеров в России

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Вам будет интересно:Как называется программа для просмотра DWG-файлов?

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения.

Вам будет интересно:»Снапчат» – что это? Особенности использования

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

• Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
• Этажность дома для семьи до 8 человек не более 2.
• Высота внешних стен составляет 2,7 – 3 метра.
• Толщина пола — до 45 см.
• Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
• Дверной проем высотой 1,9 и шириной 1,5 метра.
• Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
• Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

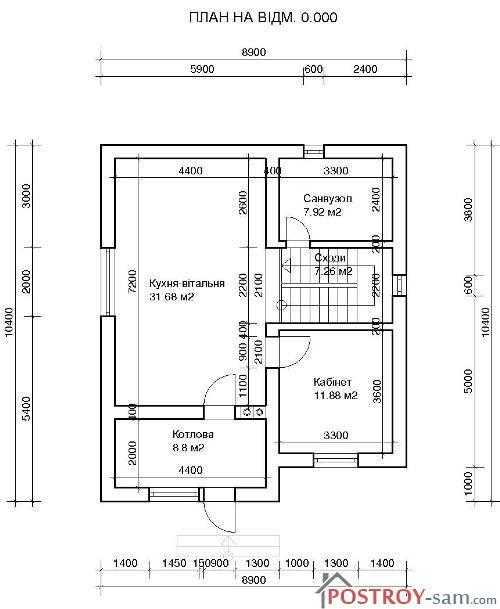

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Вам будет интересно:Лучший чистильщик для Windows 7: список, описание и отзывы

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

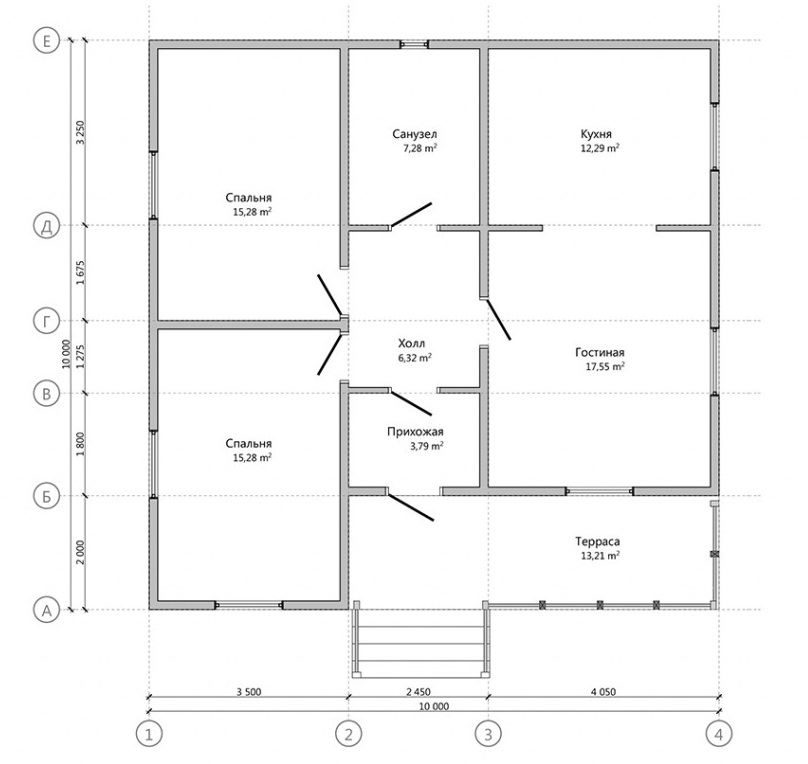

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

• Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
• Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
• При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
• Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
• Обозначатся центральный и дополнительный вход.
• На первом этаже выделяется место под котельную и бойлерную.
• Далее выделяются комнаты сантехнического назначения и кухня.
• Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
• Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
• На втором этаже формируется выход с лестничного пролета до 3 метров.
• Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
• Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
• Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

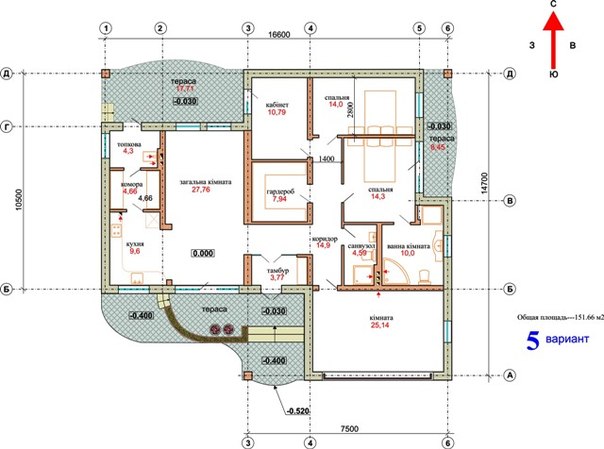

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

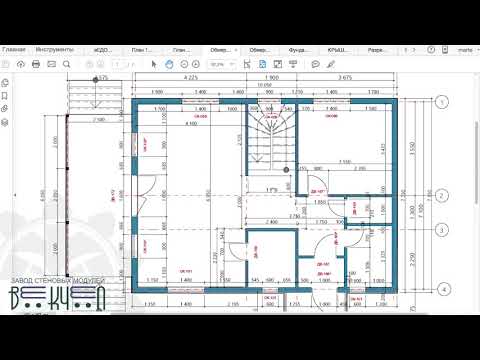

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Вам будет интересно:Как поменять язык в «Лайтруме»: правила, алгоритм

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

• Возможность проектирования фасада здания.
• Оформление внутренних помещений.
• Полный дизайн интерьера.
• Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Источник

Как рисовать планы этажей в AutoCAD?

1. Как создать план этажа в AutoCAD?

Планы этажей помогают предварительно просмотреть архитектурный проект до начала строительства. План этажа имеет все размеры и размеры физических особенностей архитектуры, что дает всем участникам четкое представление о том, как будет построена архитектура. Теперь, когда вы знаете планы этажей и их использование, давайте узнаем, как создать план этажа в AutoCAD .

AutoCAD — это программа для автоматизированного проектирования и черчения, разработанная Autodesk. Программное обеспечение позволяет пользователю быстро и эффективно проектировать и редактировать двух- и трехмерные формы. Теперь давайте рассмотрим несколько простых шагов, чтобы нарисовать план этажа в AutoCAD;

Шаг 1: Проиллюстрируйте внешние стены

Нажмите кнопку «Создать» на верхней панели инструментов, чтобы начать рисовать шаблоны; теперь выберите шаблон «Tutorial i-Arch». В новом чертеже нажмите «Бумага», доступную в нижней части экрана в строке состояния, чтобы переключить пространство модели. Вместо треугольника в пространстве модели будет отображаться значок ПСК.

Нажмите на ленту на вкладке «Главная», когда откроется панель рисования, и нажмите «Прямоугольник», чтобы нарисовать внешнюю сторону стены. Нажмите «Смещение», доступное на панели «Изменить», введите 9, чтобы указать, и нажмите клавишу «Ввод». Выберите прямоугольник. Чтобы создать другую сторону стены, укажите внутреннюю точку, нажмите клавишу Enter, чтобы выйти из команды смещения.

Шаг 2: Проиллюстрируйте внутренние стены

Поскольку на ленте нет инструмента двойной линии, вам необходимо ввести DLINE, если вы используете AutoCAD LT, или ввести MLINE, а затем нажать Enter, чтобы запустить команду. Введите w, а затем нажмите пробел для параметра ширины. Чтобы указать ширину внутренних стен, введите 4. Щелкните правой кнопкой мыши и выберите «Переопределение привязки», затем выберите «Ближайший». Щелкните внутри треугольника, чтобы указать точку стены на восточной стороне.

Щелкните, чтобы указать точку внутри здания. Снова щелкните правой кнопкой мыши, а затем выберите «Osnap Overrides» и выберите «Perpendicular». Чтобы выйти из команды DLINE, щелкните в любой точке внутри южной внешней стены.

Шаг 3: Знакомство с окном

Щелкните стрелку раскрывающегося списка для меню объектной привязки в строке состояния. Теперь нажмите «Средняя точка, ближайший и перпендикулярный», чтобы включить эти режимы.

Нажмите на «Линию», доступную на ленте, и нарисуйте маленькую цифру 9.линия через внешнюю стену на восточной стороне.

Теперь выберите созданную вами линию и нажмите «Копировать» на ленте, а в качестве базовой точки нажмите на выбранную линию. Чтобы указать направление вдоль стены, переместите мышь, но не щелкайте; вместо этого введите 48 и нажмите Enter.

На ленте щелкните «Линия», чтобы указать среднюю точку одной из созданных вами линий, затем щелкните, чтобы указать среднюю точку второй линии.

Наконец, нажмите клавишу ESC, чтобы отключить команду строки, и теперь ваше простое окно завершено.

2. Как проще создать план этажа онлайн?

EdrawMax Online — это полный пакет решений для создания диаграмм, которые позволяют пользователям создавать различные диаграммы. Программное обеспечение позволяет пользователям создавать блок-схемы, ментальные карты, планы этажей, сетевые диаграммы и т. д. Оно может завершить расчет площади помещения, перетащив символ пространства и поместив его на план этажа. Давайте узнаем, как создать план этажа в EdrawMax Online;

Шаг 1. Выберите шаблон

Просмотрите онлайн-приложение EdrawMax, а затем зарегистрируйтесь, используя свою электронную почту или любую учетную запись в социальной сети, если вы новый пользователь. Теперь нажмите «Создать», чтобы отобразить список различных категорий диаграмм. Нажмите на «План этажа». Теперь выберите подходящий шаблон, который соответствует вашему плану этажа; в противном случае вы можете полностью спроектировать свой план этажа с самого начала, нажав «Пустой чертеж».

Шаг 2. Выберите масштаб для чертежа

Щелкните значок плана этажа на правой вертикальной полосе, чтобы задать масштаб для чертежа. Появится окно, показывающее «Масштаб чертежа», «Единица измерения» и «Точность». Нажмите «Масштаб чертежа» и введите желаемый масштаб в поле.

Шаг 3: Нарисуйте внешние стены, двери и окна

Чтобы нарисовать внешние стены, наведите указатель мыши на «Оболочка стены и структура», доступную в левом окне, и перетащите любые намазанные формы внешних стен и поместите их на холст для рисования. .

Опция «Дверь и окна» доступна в разделе «Стена и конструкция», а затем расположите двери, соединив их с внешними или внутренними стенами. Вы можете показать двери открытыми или закрытыми, щелкнув и переместив кнопку поворота на фигуре двери.

В разделе «Двери и окна» выберите любые окна по вашему выбору, а затем перетащите это окно на холст для рисования и поместите его на любую из стен на плане этажа. Вы можете отрегулировать длину окна, перетащив его или введя определенное число длины.

Шаг 4. Добавьте другие элементы

Теперь пришло время придать вашему плану привлекательный вид и добавить мебель, растения и другие декоративные материалы. Наведите курсор на раздел «Спальня» с левой стороны, здесь вы найдете разнообразную мебель и растения. После того, как вы перетащили мебель или растение, вы можете повернуть его положение и увеличить или уменьшить его размер.

Шаг 5. Настройте размерные линии

Чтобы обеспечить точные измерения стен, пространств и углов, добавьте размерные линии на планы этажей. Наведите указатель мыши на раздел «Размеры» с левой стороны и выберите один из доступных значков размеров. Перетащите выбранную размерную линию, поместив ее рядом со стеной или любой другой областью, которую вы хотите измерить.

3. Шаблоны планов этажей

Теперь мы научились создавать планы этажей архитектуры, давайте рассмотрим некоторые шаблоны планов этажей.

Шаблон 1: План этажа Барндоминиума

Это отличный пример плана этажа большого дома. Планировка дома включает в себя несколько спален, гостиных с примыкающими к ним санузлами и кухни. План этажа barndominium может похвастаться небольшой роскошью для всех, с его дизайном с тремя спальнями, включая гардеробные в каждой спальне. Между тем, просторная открытая кухня и открытая гостиная с уютным лаунджем с телевизором в центре дома удовлетворяют этому сочетанию роскошного дизайна.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете бесплатно попробовать EdrawMax Online снизу.

План потолка в отражении для конференц-зала в офисе

Шаблон 2: План дома с 3 спальнями

Этот шаблон плана этажа включает в себя три комнаты, поскольку он может быть идеального размера для различных вариантов планировки. Три комнаты могут предложить отдельные комнаты для детей, сделать уютную зону для соседей по комнате или сдать под офисы и гостевые комнаты для семей и пар. Есть отдельная небольшая кухня, а лаундж с телевизором исключительно спроектирован с примыкающей ванной комнатой и туалетом.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете бесплатно попробовать EdrawMax Online снизу.

План дома с 3 спальнями

Шаблон 3: План небольшого дома

Это план небольшого дома; крошечные дома обычно строятся для семей, состоящих из двух-трех человек, особенно для молодоженов или холостяков, которые хотят арендовать небольшой дом в других городах или странах. Этот план этажа включает в себя две спальни без ванных комнат; в центре дома есть уютная гостиная с примыкающим санузлом. Существует также крошечная кухня и помимо кухни гостиная, которая также может служить в качестве кабинета. План этажа также включает в себя гараж для автомобиля.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете бесплатно попробовать EdrawMax Online снизу.

План небольшого дома

4. Онлайн-конструктор планов этажей

AutoCAD может быть сложным для тех пользователей, у которых нет опыта и которые хотят начертить план этажа своего дома, но об этом не нужно беспокоиться, так как EdrawMax Online представляет собой решение для построения диаграмм с простым в использовании интерфейсом; программное обеспечение предлагает шаблоны бесплатных планов этажей и символов, которые пользователи могут изменять и использовать в соответствии со своими потребностями.

С помощью EdrawMax можно создать более 280 разновидностей диаграмм. Программное обеспечение поддерживает совместную работу в команде, а также имеет ресурсный центр, к которому пользователь может подключиться, если у него возникнут какие-либо проблемы при работе с инструментом. Программное обеспечение имеет мощное сообщество шаблонов, из которого вы можете просматривать широкий спектр шаблонов и настраивать их, чтобы сэкономить ваше драгоценное время и усилия. Вы можете нарисовать отличный внешний вид; после того, как диаграмма будет завершена, вы можете экспортировать ее в несколько форматов, включая PDF, VSDX, PNG, SVG и другие.

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ

СКАЧАТЬ

5.

Ключевые выводы

Основная цель, которой служат планы этажей , заключается в том, что они обеспечивают эффективное строительство без неэффективности и экономят много времени. Они используются для разработки интерьера любой архитектуры, будь то дома, офисы, школы и многое другое. Вы можете разработать отличный план этажа с помощью инструмента для построения диаграмм, такого как EdrawMax Online; приложение обеспечивает дружественный пользовательский интерфейс с предварительно разработанными шаблонами и 50 000 различных видов форм и символов, с помощью которых вы можете придать своим интерьерным идеям визуальный вид.

Попробуйте EdrawMax Online

Как нарисовать план дома (шаг за шагом)

При покупке или аренде дома ваш агент мог показать вам 2D-чертеж этого дома. Это вид сверху на дом, который показывает вход, гостиную, спальню, кухню и т. д. Кроме того, он показывает направление на север, размеры комнат, расположение дверей и окон и т. д. Мало ли вы знаете, что это дом план.

Кроме того, план дома — это инструмент для визуализации дома. Это помогает в том, как дом будет выглядеть после строительства или модификации. Кроме того, вы можете оценить использование пространства дома, как вы входите в дом и перемещаетесь по комнатам.

Кроме того, при проектировании или продаже нового дома покупатели и продавцы используют планы этажей в качестве инструмента планирования. План дома представляет собой масштабную схему комнаты, этажа или всего здания со всеми измерениями. Таким образом, план дома является основой для электропроводки, водопровода, канализации и расстановки мебели.

Согласно исследованию рынка, проведенному Rightmove, план этажа важнее изображения дома. Кроме того, 20% онлайн-покупателей не рассматривают недвижимость без поэтажного плана.

Важность плана дома

План дома можно использовать по-разному: от планирования до строительства и покупки/продажи. Хороший план дома помогает в следующем:

 1. Обеспечивает гибкость в проектировании

План дома часто модифицируют для оптимизации затрат, вопросов коммунальных услуг или повышения производительности. Предлагаемые изменения до строительства. Следовательно, экономия на доработке и трате денег.

2. Основа конструкции

План дома — это план дома. Он является основой для детального проектирования дома, разрезов, фасадов и т. д. Ориентировочно отмечаются размеры, направление, пространственное расположение, благоустройство.

3. Планирование ресурсов

План дома может помочь в планировании ресурсов. Количество единиц, рассчитанных для работы, наносится на план дома. Исследование движения ресурсов по дому определяет помехи и препятствия для продуктивности ресурсов.

4. Планирование материалов

Предварительные потребности в строительных материалах для дома можно оценить на основе эмпирических правил и приблизительных расчетов.

5. Укрепляет доверие к покупателю

При покупке или аренде дома план дома дает четкое представление о доме без посещения. Изображения могут быть обманчивы, но план дома не лжет.

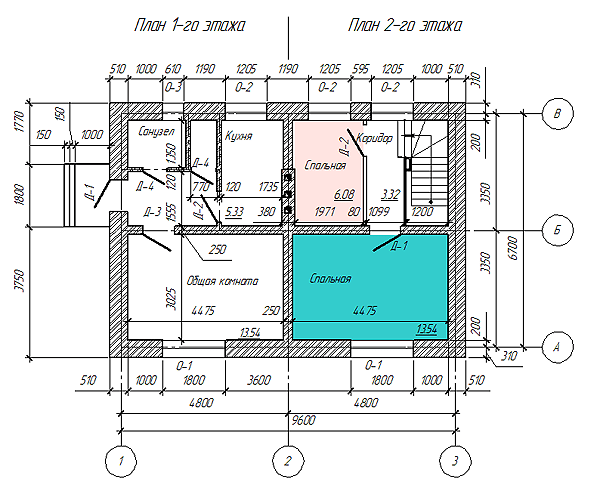

Образец плана дома

Этапы рисования плана дома

Приведенный ниже 7-шаговый процесс позволит вам быстро составить план дома. Вы можете составить план на бумаге или в программе.

1. Определите требования

Это важный шаг, когда дело доходит до составления плана дома. Соберите всех заинтересованных лиц за стол и обсудите их ожидания от дома. Определите необходимые функции и удобства с заинтересованными сторонами.

Особенности могут включать следующее-

Количество этажей:  Количество этажей, необходимое для дома, определяет требование плана. В здании, построенном для квартир, больше этажей, чем в доме для семейного использования.

Спальни:  Необходимое количество спален должно быть известно перед составлением плана дома. Главная спальня — самая большая спальня в доме, и ее количество на каждом этаже ограничено одной.

Гостиная:  Гостиная – это место для общих занятий, приема гостей, собраний и т. д. Гостиная, как правило, соединена с главным входом и имеет рядом туалет.

Кухня: Количество кухонь на каждом этаже ограничено. Есть возможность мыть и хранить посуду. Предусмотрены места для хранения продуктов и холодильник.

Столовая: Столовая соединяется с кухней. В нем есть обеденный стол и стулья.

Ванная комната: Ванная комната может быть изолирована, а также примыкать к спальне. Хозяйская ванная комната – это самая большая ванная комната в доме.

Туалеты:  В настоящее время туалет часто пристраивается к ванной комнате, чтобы сэкономить место и деньги.

Кладовая:  При наличии свободного места может быть предоставлена ​​кладовая для хранения малоиспользуемых товаров.

Комната для пуджи:  Комната для пуджи часто представляет собой небольшую комнату с алтарем.

Гараж: В гараже стоят машины.

Открытое пространство:  В некоторых домах требуется открытое пространство.

Подвал:  Подвал часто делается в виде малозастроенного помещения. Он также может быть использован в качестве гаража.

Балкон:  Балкон обеспечивает дополнительное пространство за пределами застроенной территории.

2. Знай свой сюжет

Теперь вы собрали требования к дому и знаете количество этажей, спален, ванных комнат, туалетов, кухонь и т.д.

Пришло время проверить участок дома. Вот что вы должны проверить на участке:

Направление: Все планы домов относятся к северному направлению. Вы можете использовать компас для определения направления.

Местоположение: Ищите дорогу. Спланируйте въезд со стороны дороги на участок. Для участков на углах есть возможность предусмотреть вход в дом в любом из двух перпендикулярных направлений. Точно так же участок, имеющий две противоположные стороны дорог, также имеет возможность для двух подъездов к дому.

Открытые стороны:  Участок может быть окружен зданиями по бокам. Поэтому вы должны быть осторожны при выборе расположения окон, вентиляторов, балконов и открытых пространств в вашем доме.

Форма графика:  Форма графика важна для дизайна. Участок прямоугольной и квадратной формы более желателен, так как имеет меньшую стоимость строительства. Кроме того, они также совместимы с Васту.

Площадь и размеры:  Измерьте стороны участка и рассчитайте площадь участка. Для этого вы можете воспользоваться помощью специалиста или измерить то же самое с помощью рулетки.

3. Определите масштаб

Полевые работы завершены на предыдущем шаге. Настало время перенести воображение на бумагу.

Масштаб чертежа представляет собой отношение размеров чертежа к фактическим размерам. Это поможет вам правильно распределить пространство.

Например, если вы выберете масштаб 1:100, вы начертите на бумаге линию длиной 1 см при фактической длине линии 100 см.

В другом примере, если размер вашего участка составляет 40 футов x 25 футов, а масштаб — 1:100. Размер плана дома должен быть 4,8″ x 3″. Масштаб от 1:20 до 1:100 подходит для большинства планов домов.

 4. Отметьте границу участка

Чтобы создать контур участка, выполните следующие действия.

• Преобразование измерений поля графика в размеры чертежа с использованием масштаба.
• Начертите на бумаге границу участка. Убедитесь, что угол между граничными линиями такой же, как и фактический.
• Отметить северное направление.
• Отметить дорогу и близлежащие ориентиры (если есть).

5. Рисование разделов

Теперь нужно нарисовать разделы.

Отметьте участки границей.

 На этом этапе создается внутренняя структура дома.

• Предварительно обозначьте однолинейные перегородки спален, гостиной, кухни, столовой, ванных комнат, открытого пространства и т. д.
• Проверьте, включает ли план все необходимые функции.
• Определите толщину стены и измерьте размеры комнаты. Измените размеры, если какое-либо пространство кажется непропорциональным.
• Обратите внимание на балконы за пределами первого этажа. Балконы не должны выходить за границу участка.

6. Включите удобства

• Нарисуйте элементы дома, такие как умывальник, кухонная раковина, сантехника и т. д.
• Расставьте мебель.
• Обозначьте объекты обозначениями.
• Нарисуйте двери, окна и вентиляторы.

Стандартные размеры комнат

Определите размеры комнат со стандартными размерами, указанными ниже.

1. Master Bedroom

Size	Dimension (ft)
Large	16 x 24
Medium	14 x 20
Small	12 x 14

2. Стандартная спальня

Размер	Demension (FT)
4	4	4	4	4	4	4	4	4	4	4	.0404	Large	14 x 16
Medium	12 x 12
Small	10 x 10

3. Living Room

Size	Dimension (ft)
Large	22 x 28
Medium	16 x 20
Small	12 x 18

4. Master Bathroom

Size	Dimension (ft)
Large	10 x 16
Medium	8 x 12
Small	6 x

5. Стандартная ванная комната

Размер	DEMENCE0409	8 x 12
Medium	7 x 10
Small	6 x 9

6. Standard Kitchen

944794049409479409409740974794097 55555555555555555 5

Size	Dimension ( FT)
Большой	12 x 20
Среда	10 x 160409
Small	5 5 5. 7947947940494049794094404940494049793
. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
