Как сделать дизайн-проект самостоятельно: советы по планировке квартиры

Ремонт начинается с подготовки и тщательного анализа: что хотелось бы видеть в квартире, как сделать интерьер удобным для всех жильцов. После анализа делают обмеры комнат.

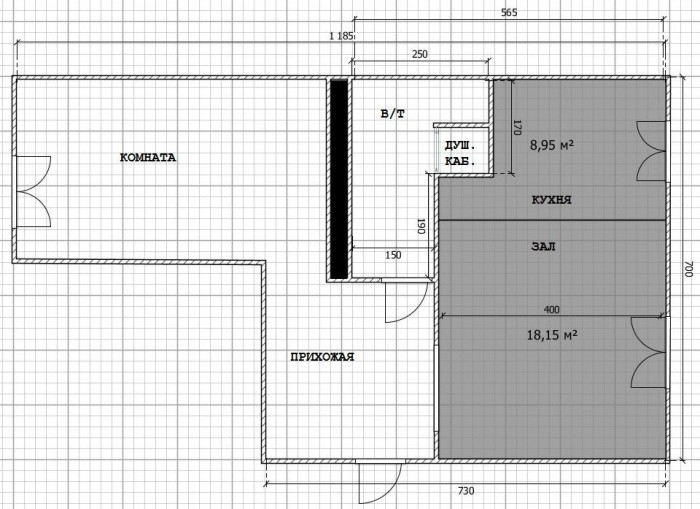

Когда есть размеры всех помещений, можно переходить к следующему этапу: планировке и составлению чертежей.

Определить несущие стены

Для перепланировки нужно знать, где в квартире стоят несущие стены, а где — перегородки. Несущие конструкции нельзя сносить, а делать проёмы в такой стене можно только с разрешения инстанций.

Тип конструкции прорисован в инженерном плане. Взять его можно в ТСЖ, если дом старый. Для квартиры в новостройке инженерный план заказывают у строительной компании.

Другой вариант — заказать разовую консультацию у дизайнера-архитектора или специалиста с инженерным образованием. Он оценит, какие стены можно сносить, где и какие проёмы разрешено делать.

Нарисовать планы по сносу и возведению стен

Когда будет понятно, какие стены можно трогать, на планах нужно указать варианты перепланировки. А ещё выделить конструкции, которые менять нельзя.

Большинство изменений в планировке нужно согласовывать с инстанциями. На согласование уходит минимум четыре месяца. Этот срок необходимо учитывать, планируя ремонт.

Составить план расстановки мебели

Дальше на плане с новой планировкой и размерами комнат распределяется мебель. Здесь нужно ориентироваться на ответы в анкете. В планировке сразу учитывают зоны и реальные размеры объектов.

Мебель можно вырезать из бумаги, указывая размеры каждого объекта. Более точный план расстановки можно сделать в виртуальном планировщике: например, в приложении Planoplan или Planner 5D.

На этом этапе не нужны конкретные модели, их подбирают на этапе визуализации. При составлении планировки важны только размеры.

Когда мебель обозначили на плане, её расстановку нужно отметить на полу: мелом или малярным скотчем. Так можно будет пройтись по квартире и понять, не мешает ли что-нибудь.

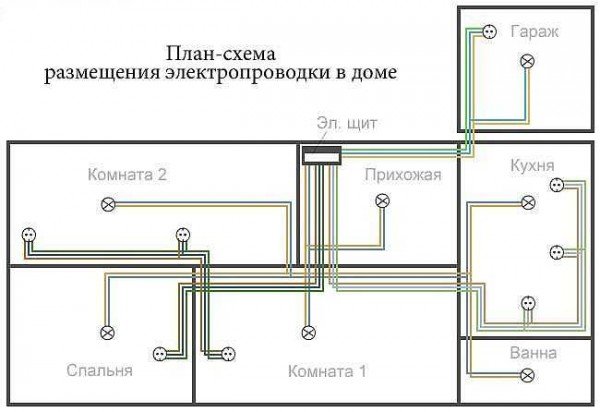

Нарисовать план электрики

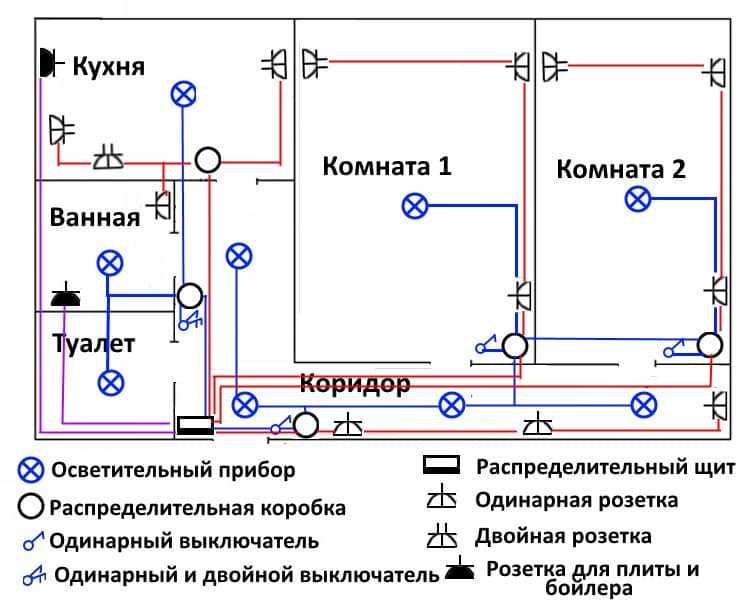

На плане электрического оснащения нужно указать светильники, розетки и выключатели. План электрики составляют только после того, как точно определили расположение мебели.

К отдельным зонам подводят своё освещение. Даже если комната не поделена на зоны, не нужно ограничиваться только верхним общим светом. Бра на стенах, декоративная подсветка, световые акценты на предметах помогают менять интерьер комнаты в соответствии с настроением.

Разные приборы дают свет разной мощности. Количество и тип светильников зависит от площади комнаты: их поможет рассчитать консультант в магазине.

Около бытовых приборов и оргтехники должны стоять розетки. Рассчитать необходимое количество розеток можно, ориентируясь на количество электрических приборов. Лучше сразу закладывать на пару розеток больше в каждой точке, чтобы в будущем не пришлось покупать переходники и сетевые фильтры.

На плане электрики нужно указать, на каком расстоянии от пола, стен, углов и мебели должен стоять выключатель или розетка. В противном случае может оказаться, что розетка стоит за шкафом, а выключатель — за спинкой кровати.

Сделать план напольных покрытий

Схематично указать типы напольных покрытий в каждом помещении. Из чертежа должно быть понятно, откуда начинать раскладку и в каком направлении класть материал. Здесь же стоит продумать, как будут выглядеть стыки разных материалов.

На этом же этапе можно рассчитать количество и тип отделочного материала.

Составить план потолков

Такой план особенно нужен, если планируют возводить многоуровневые конструкции, делать ниши на потолке.

На плане отмечают, где возводить конструкции, прописывают точные размеры: высоту потолка, диаметр радиальных конструкций, длины сторон в угловых конструкциях.

Продумать развёртки стен

Развёртки необходимо начертить для стен с архитектурными конструкциями: дверными проёмами, арками, нишами. Ещё такие планы нужны для обозначения расстояния выхода коммуникаций: труб, электрощитов.

На плане нужно указать точные размеры самих конструкций и расстояния до стен, углов, объектов.

Развёртки рисуют также для стен с отделкой керамической плиткой, панелями и другими отделочными материалами, которые нужно раскладывать.

Чертёж поможет понимать, откуда начинать раскладку, в каком направлении должен лежать материал.

Полный список технической документации

В результате должна получиться папка со следующими чертежами:

• план с размерами каждого помещения. Это технический план БТИ с исправлениями, которые вносят после самостоятельных обмеров;
• план демонтажа лёгких конструкций;
• план монтажа новых перегородок с размерами помещений;
• план расстановки мебели с размерами каждого объекта;
• план электрики;
• планы полов и потолков;
• развёртка стен в санузлах с расстояниями до сантехники, оборудования и мебели;
• развёртки стен с оконными и дверными проёмами, сложными конструкциями и раскладкой материалов.

Для установки кондиционеров, отопительных приборов и вентиляции лучше составлять отдельные чертежи.

Зачем нужны детальные планы

Составление планировок и чертежей — самый трудоёмкий этап в составлении дизайн-проекта. Но чем тщательнее продумать планировку, тем меньше вопросов будет возникать во время ремонта и меньше ошибок будет сделано.

Если с чертежами не будет работать строительная бригада, то все заметки можно делать от руки с условными обозначениями для себя. Если планируют нанимать мастеров, планы должны быть максимально чёткими, чтобы не было разночтений.

После того как будут проработаны все размеры, можно выбирать конкретные предметы интерьера и делать визуализации.

Как начертить проект своего дома — Стройка Волка

28-12-2018 05:22

Содержание статьи:

• Инструкция
• Вам понадобится
• Инструкция

Довольно много людей сталкивается с проблемой проектирования дома. Для человека, который никогда с этим вопросом не соприкасался, он может оказаться затруднительным. Для того чтобы правильно спроектировать дом, необходимо соблюдать некоторые правила.

Инструкция

Вам будет интересно:Как правильно поставить кровать в спальне

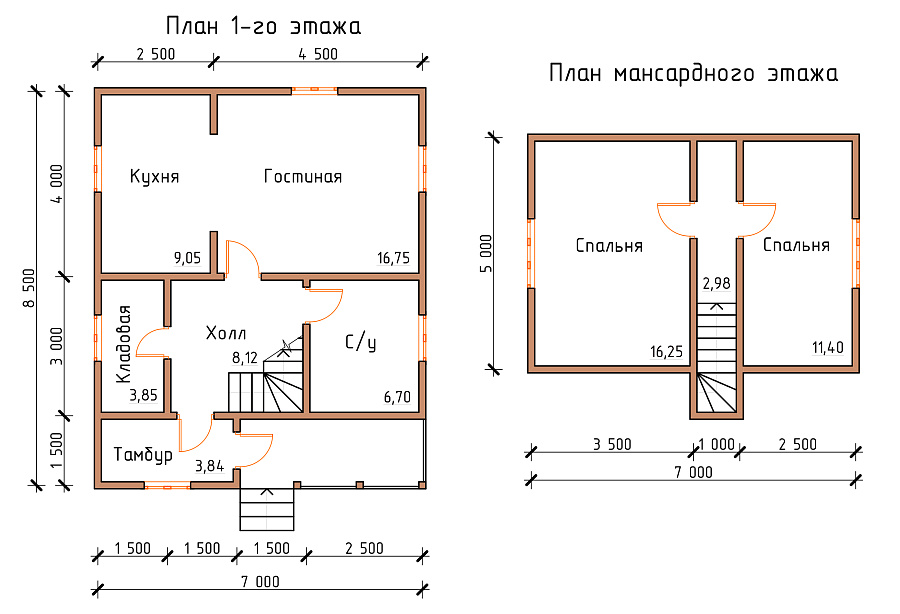

Изначально определитесь с размерами, независимо от того, какое вы здание вы собираетесь чертить (существующее или проектируемое). Для того чтобы получить качественный план, просто возьмите рулетку и как можно точнее сделайте замеры. Если вы будете чертить проектируемое здание, то включите больше фантазии.

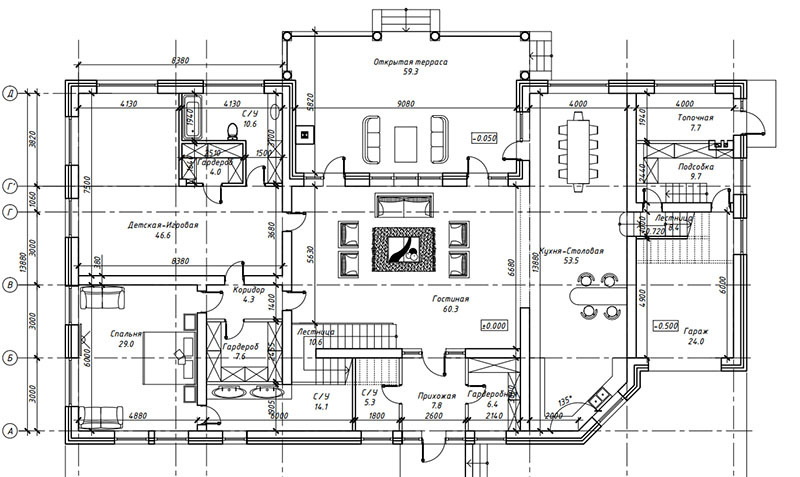

Начинать чертить нужно с осей, проходящих в середине основных несущих и капитальных стен. Если необходимо сделать план небольшого здания прямоугольной формы, то проведите ось по центру наружных стен.

Промаркируйте вертикальные оси буквами русского алфавита, а горизонтальные- цифрами. Проведите стены по намеченным осям. После этого покажите внутри здания внутренние стены и перегородки. В необходимых местах стен начертите окна и двери (также укажите направление их открытия). Все перегородки нужно показывать штрихом.

Покажите расположение приборов и оборудования в соответствии с их функциональным назначением (например, туалет и ванна в санузле). Произведите установку экспликационного номера (кружок с цифрой внутри). Занесите в таблицу экспликации номера, которые соответствуют данному помещению. Укажите на плане лестничные клетки, вентиляционные каналы, отметки уровня пола, номера окон и дверей.

После того как вы начертили план, установите размеры. Должны быть обязательно указаны габаритные размеры всего здания. Также нужно показать привязку каждой перегородки, двери и окна. Примите масштаб плана 1:100, т.е. 1 метр в действительности – это 10 мм на чертеже. Если данный масштаб не подходит в связи с габаритами здания, можно принять масштаб 1:50 или 1:200. Подпишите готовый план («План 1-го этажа»). Сделайте экспликацию помещений, которая представляет собой таблицу из 3-х столбцов (1 — экспликационный номер, 2 — наименование помещения, 3 – площадь помещения). Все это поместите на лист с рамкой и штампом.

Полезный совет Если у вас не получилось самостоятельно начертить проект, то стоит обратиться к специалистам.

Совет 2: Как начертить план

Собравшись строить дом или дачу, первым делом продумайте, чего же вы хотите и как себе представляете будущее строение. Начертите его

Вам понадобится

• Рулетка
• Карандаш
• Линейка
• Угольник
• Лист бумаги

Инструкция

Проведите необходимые измерения. Вам нужно знать длину и ширину строения. Если вы только собрались строить дом, придумайте, каких он должен быть размеров.

Проведите на листе оси. Учтите, что ось будет располагаться посередине несущей стены. Соответственно, расстояние между осями соответствует промежутку между стенами.

Промаркируйте оси. Вертикальные оси обозначьте цифрами, а горизонтальные — русскими буквами.

Прорисуйте по осям стены жирной линией. Обозначьте дверной проем.

Нанесите внутренние стены и перегородки.

Обозначьте двери и окна, а также направление, в котором они открываются. Перегородки заштрихуйте. Окна и двери пронумеруйте.

Обозначьте кухню, ванную, туалет и другие помещения, в которых есть необходимое оборудование или предполагается его установка.

Обозначьте лестницы, вентиляционные шахты, отметку уровня пола.

Присвойте каждому помещению экспликационный номер и обозначьте его цифрой в кружочке.

Сделайте таблицу экспликации. Внесите в нее все помещения в порядке нумерации.

Удобнее заранее выбрать масштаб и чертить план в соответствии с ним.

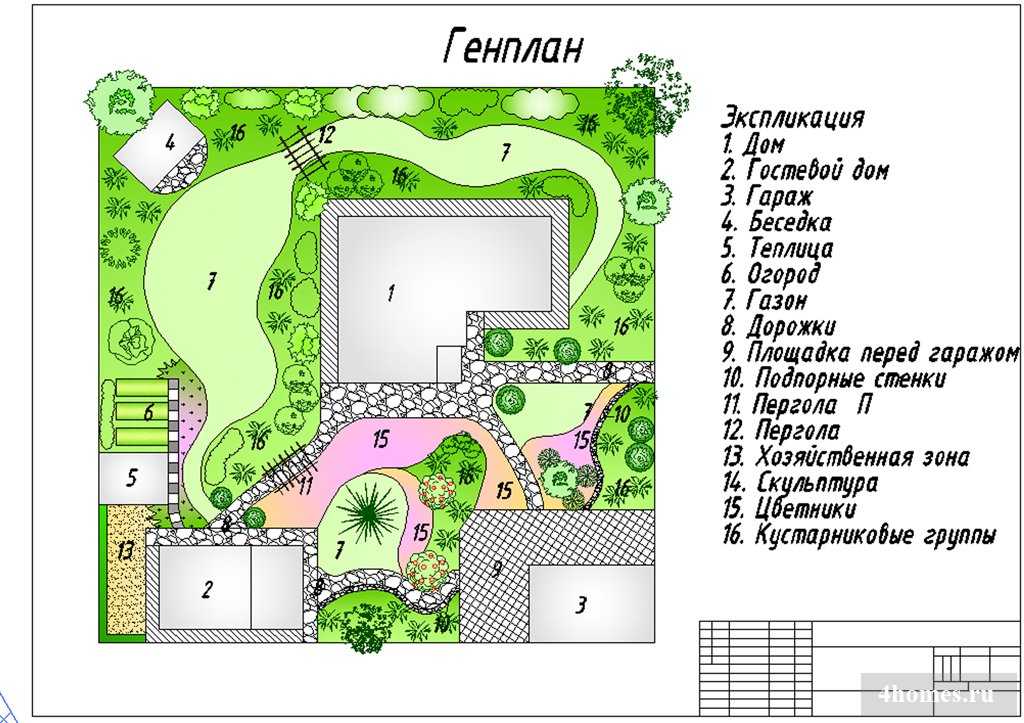

Все линии проводите строго по линейке. Если в доме есть какие-то помещения, скажем, круглой или овальной формы — не рисуйте их от руки, а пользуйтесь чертежными инструментами. Полезный совет На плане участка необходимо обозначить и пронумеровать все строения, дорожки, колодец. Можно обозначить также различные зоны — сад, огородные грядки и прочее.

По мере появления на плане каждой линии сразу же проставляйте размер обозначенного ею объекта. Это сэкономит массу времени.

Источник

Автор: Мария Кожевникова 28-12-2018 05:22

Похожие статьи

Как обустроить маленькую комнату

Как выбрать цвет обоев на кухню

Как создать монохромный интерьер

Как обрезать каланхоэ

Как создать интерьер в экостиле

Как обставить комнату в общежитии

Как определить в квартире стороны света

Как украсить комнату своими руками

Как начертить проект своего дома

Как нарисовать план этажа в масштабе

Если вы когда-нибудь хотели научиться рисовать план этажа, то у меня есть вы. Я покажу вам, насколько это просто, и дам вам два способа сделать это. Если вы можете использовать рулетку и провести несколько прямых линий с помощью линейки, вы можете это сделать!

Этот пост может содержать партнерские ссылки. Если вы решите приобрести рекомендуемый продукт, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.   Это помогает мне предоставлять вам этот замечательный контент каждую неделю. Будьте уверены, что я не буду рекомендовать продукт, который я не использовал бы сам.

Этот пост предназначен для разработки плана этажа для реальной жизни. Я научу вас, как нарисовать базовый план этажа и как сделать шаблоны мебели, используя грубый набросок, бумагу с сеткой и/или обычную бумагу.

Вы узнаете, что неплохо составить план этажа, чтобы убедиться, что у вас достаточно места для мебели, которую вы планируете купить. Это лучший способ убедиться, что вы не тратите деньги на мебель, которая не вписывается в ваше пространство.

Кстати, это тот же процесс проектирования, который дизайнеры использовали бы для планирования пространства, если бы у них не было дорогого программного обеспечения для проектирования и им приходилось использовать традиционные методы.

Этот пост не для рисования профессиональных планов этажей. В этом посте я не буду рассматривать чертежи фасада или вид фасада, архитектурные чертежи, новый дизайн дома или планы дома.

Это просто для создания основных планов этажей, чтобы помочь с расстановкой мебели, прорисовкой формы комнаты, окон, дверей и других простых конструкций в вашей комнате. Если вам нужны точные планы этажей, я бы обратился за помощью к дизайнеру.

Почему важно рисовать план этажа в масштабе?

Составление плана этажа в масштабе важно по нескольким причинам. Во-первых, это сэкономит вам массу времени и сил. Представьте, что вы хотите переставить мебель в своей комнате. Обычно вы перемещаете мебель из стороны в сторону, пока не выясните, что подходит и что выглядит хорошо. Затем, после нескольких часов изнурительной тяжелой работы, вы можете даже не быть довольны результатами.

Во-вторых, это может сэкономить вам сотни или даже тысячи долларов. Представьте, что вы покупаете новую секцию, а через несколько недель ее доставляют, и она не помещается в комнате. ФУ! Не делайте этого. Сначала нарисуйте план этажа, чтобы не совершить эту ошибку!

Сделав собственный план этажа в масштабе, вы сможете выполнять тяжелую работу на листе бумаги. В буквальном смысле вы можете перемещать мебель по плану, пока она не станет такой, какой вы хотите. В комнате даже пальцем не пошевелишь. Это сэкономит вам часы проб и ошибок и, возможно, сожжет много калорий. 😉

Вам может понравиться это…

Дополнительные советы по декорированию смотрите в моем посте Как украсить как профессионал . Я делюсь множеством советов, чтобы показать вам, как сделать комнату такой, какой ее создают дизайнеры.

Примечание:

В качестве примера в этом посте я использую свою гостиную 16 x 20 футов. Тем не менее, я проведу вас шаг за шагом, чтобы создать план комнаты в вашем доме.

Вот изображение моей реальной комнаты, на основе которого я создал этот увеличенный рисунок. Используйте его для ссылки на примеры на чертежах плана этажа.

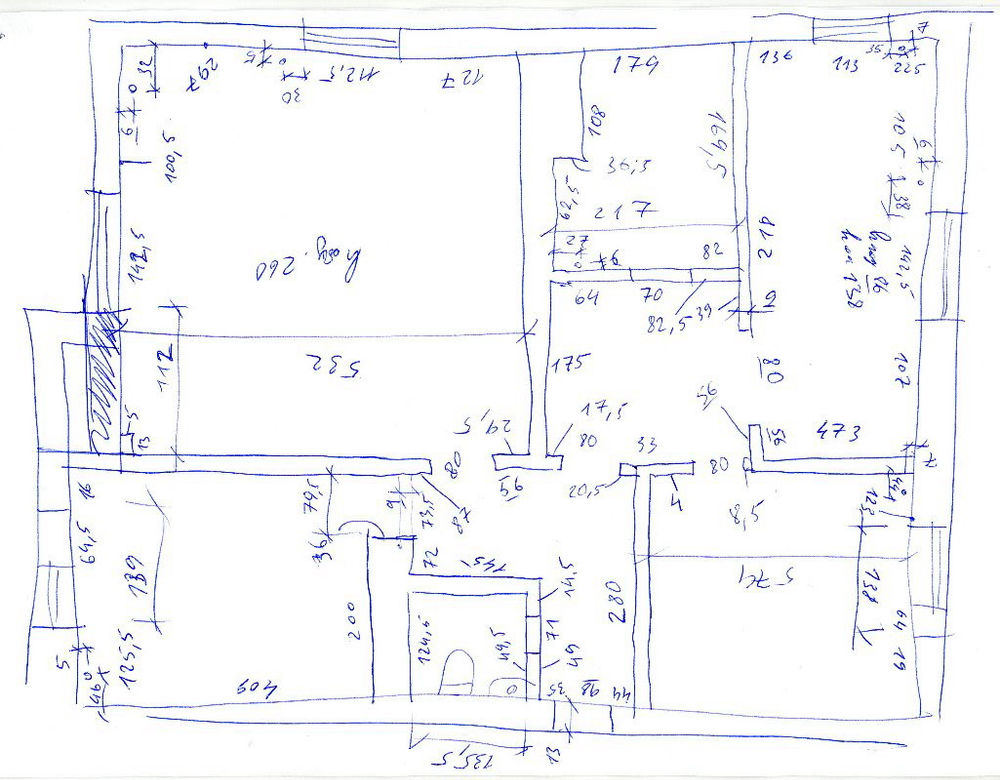

Рисование грубых очертаний комнаты

Первый шаг, чтобы начать рисовать наш простой план этажа, это начертить на листе бумаги набросок основного плана вашей комнаты. Нет линейки. Просто нарисуйте карандашом четыре внутренние стены вашей комнаты и покажите примерное расположение дверей и окон. Мы не собираемся иметь дело с наружными стенами, потому что в этом посте мы просто фокусируемся на одной комнате за раз.

Это просто для справки. Вы сделаете настоящий масштабный рисунок на другом листе бумаги позже.

Как измерить вашу комнату

Самый простой способ записать ваши измерения — использовать рулетку для измерения фактической стены от одного конца до другого. Запишите размеры на чертеже в футах и ​​дюймах.

Начните с начала самой длинной стены и измерьте ширину комнаты. Измерьте расстояние от него до начала двери, окна или другой постоянной конструкции. Отметьте это измерение на своем плане. См. изображение ниже.

Измерьте следующий элемент на стене, отметьте его на плане и продолжайте измерять и отмечать все по всей стене.

Используйте параллельные линии с небольшими перпендикулярными отметками, чтобы показать, что представляет измерение. Сделайте это для всех ваших стен.

Далее мы возьмем этот чертеж и измерения и масштабируем их, используя лист миллиметровой бумаги.

Как нарисовать план этажа с помощью листа миллиметровой бумаги

Самый простой способ сделать план в масштабе — использовать миллиметровую бумагу. Чтобы использовать этот метод, вы в основном считаете квадраты как футы. Например, если ваша стена была 12 футов 6 дюймов (двенадцать футов, шесть дюймов), ваша линия будет иметь длину 12 1/2 квадратов.

Размер ваших окон изменится с 3 футов (футов) на 3 квадрата. Размер камина может варьироваться от 5 футов (футов) до 5 квадратов и так далее.

Одна вещь, о которой следует помнить при выполнении чертежа в масштабе на миллиметровой бумаге; Если ваша комната маленькая, ваш рисунок в масштабе тоже будет маленьким. Вы можете решить эту проблему двумя способами.

1. Увеличьте план этажа, используя 2 квадрата на фут. Это удвоит ваш план.

Вверху: Вы можете видеть, что пытаться передвигать виртуальную мебель на этом листе бумаги было бы трудно, потому что размер комнаты такой маленький.

Чтобы исправить это, нарисуйте свою комнату 12 x 12, используя два квадрата на фут . Теперь вы можете видеть, что план комнаты занимает большую часть бумаги размером 8 1/2 x 11 дюймов. Это будет намного проще в использовании.

Помните, что если вы удвоите план комнаты, вам также придется удвоить все элементы, входящие в комнату. Двери, окна, мебель, все.

2. Увеличьте план этажа с помощью принтера.

НО …если вы сделаете это, вам также придется увеличить все, что вы рисуете для плана, например, мебель, на тот же процент. ЭТО ОЧЕНЬ ВАЖНО!

Вы просто начертите свой план методом 1′ = 1 квадрат, а затем увеличите план на принтере. Запомните процент, который вы использовали для увеличения плана, затем таким же образом увеличьте план мебели. (Подробнее ниже)

Поставляется в комплекте с шаблоном мебели для печати и листом сетки всего за $10

ПОЛУЧИТЕ ЭТО ЗДЕСЬ!

Как передать рисунок от руки с помощью

На изображении ниже я показываю вам, как я нарисовал свою гостиную 16 x 20 футов. Вы собираетесь взять рисунок от руки и перевести ноги в квадраты.

Начните с рисования контура комнаты сплошными линиями. (Обозначено ниже черным квадратом.) 16 футов = 16 квадратов, 20 футов = 20 квадратов.

Теперь вы собираетесь добавить размер всей комнаты. (Обозначено красной линией с размером комнаты между ними.)

Оставьте место между стеной (сплошная линия) и размером стены, потому что чуть позже мы добавим размеры дверей и окон между ними.

Черные числа просто показывают вам, как я считал квадраты 20 квадратов = 20 футов. Вы не будете писать эти числа на своей бумаге.

Если у вас есть комната, которая не является прямоугольником или квадратом, а вместо этого имеет выступы или наклонные стены, вам нужно будет нарисовать ее на бумаге так же, как в комнате.

Как рисовать двери, окна и другие постоянные конструкции

Теперь вам нужно нарисовать все, что постоянно находится в комнате. Постоянными конструкциями могут быть двери, окна, камин, встроенные шкафы, лестницы или любые другие конструкции, которые нельзя перемещать и которые могут повлиять на расположение вашей мебели. Посмотрите, как их нарисовать на следующем шаге, или вы можете использовать чертежный шаблон.

Убедитесь, что ваш шаблон имеет тот же масштаб, который вы используете для рисования плана. Это должно быть (Масштаб: 1/4 дюйма = 1 фут), что является типичной миллиметровой бумагой. Не волнуйтесь, это измерение — это просто размер квадратов. Это не повлияет на то, как вы будете передавать свои измерения. Просто убедитесь, что миллиметровка, которую вы используете, такая же, как и шаблон, который вы покупаете.

Вы будете использовать свой рисунок от руки, чтобы перенести свои фактические измерения на миллиметровую бумагу, используя 1 квадрат на 1 фут или (2 квадрата на 1 фут, если ваша комната маленькая).

После записи измерений используйте линейку для сделайте параллельные линии и перпендикулярные отметки, также называемые размерными линиями, чтобы показать, где вы начинаете и заканчиваете свои измерения.

В следующем разделе я научу вас, как сделать их похожими на настоящие двери и окна.

У меня есть встроенные элементы, которые проходят по всей длине одной стены и останавливаются прямо перед двумя боковыми окнами. Я бы нарисовал их в плане, как на картинке ниже. Используя квадраты, вы можете увидеть, что мои встроенные устройства имеют размеры 2 фута в глубину и 16 футов в длину.

В приведенном ниже примере ( нижние измерения, начиная справа) Я начинаю со стены 2 фута 8 дюймов, затем размер окон составляет 3 фута 1 дюйм   Затем появляется больше места на стене 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, затем стена 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, пространство стены в 9 дюймов и, наконец, мои встроенные модули размером 2 фута в глубину. * Извините, я пропустил размер 9 дюймов на чертеже.

Подсказка:

Если сложить все эти отдельные измерения, то получится общая длина стены. Если это не так, перепроверьте свои измерения.

Для расстановки мебели не обязательно быть точным. Дюйм или два для всей стены в порядке. Вы просто используете это, чтобы помочь вам разместить мебель, и дюйм здесь или там не испортит все.

Однако, если вы пытаетесь втиснуть что-то в ограниченное пространство, например, кухонные шкафы, которые должны помещаться между двумя стенами, вам потребуются точные измерения.

В этом случае вам лучше обратиться к профессионалу, который нарисует план этажа, чтобы убедиться, что у вас не возникнет никаких проблем. Гораздо безопаснее использовать планы этажей в масштабе для таких областей вашего дома, как гостиная, столовая или спальня. Но пока вы не имеете дело со шкафами, бытовой техникой или сантехникой, все должно быть в порядке.

Как нарисовать оконный проем на плане этажа

Если у вас есть окно , теперь вы можете сделать его похожим на окно, добавив линии снаружи и внутри стены, чтобы соединить ваши перпендикулярные измерительные метки. . Это похоже на коробку с линией посередине. См. красный кружок.

Как нарисовать дверь и дверной проем на плане этажа

Если вы рисуете дверной проем или проем в стене , то отметьте начало и конец перпендикулярными линиями. Затем сотрите линию стены между ними, чтобы показать отверстие.

Если у вас есть реальная дверь в дверном проеме, вы можете показать поворот двери , добавив линию и кривую. Важно отметить на плане распашную дверь. Таким образом, вы знаете, что не стоит ставить предмет мебели на пути к двери, чтобы она могла правильно открываться и закрываться.

В приведенном ниже примере нарисованы мои французские двери, ведущие наружу. Именно поэтому он выглядит как окна с распашной дверью. Если бы это была обычная деревянная дверь, я бы показал это на плане, стерев линию между отметками и добавив поворот двери.

Как нарисовать камин на плане этажа

Чтобы отметить камин , нарисуйте его, как показано на примере ниже. Конечно, ваш камин может выглядеть иначе, чем этот. Важны размеры, а не форма, поэтому не волнуйтесь о том, чтобы сделать ее идеальной.

Как нарисовать лестницу на плане этажа

Чтобы показать лестницу в комнате, вы просто нарисуете прямоугольник размером с лестницу. Вы также можете добавить лестницу, добавив линии. Затем вы добавите стрелку, показывающую, идет ли лестница вверх или вниз из этой комнаты.

Теперь, когда вся ваша комната измерена и начерчена в масштабе, вы также собираетесь измерить и нарисовать все предметы мебели. Я покажу вам, как это сделать, в разделе «Измерение и масштабирование содержимого вашей комнаты» ниже.

Но сначала я хочу показать вам, как нарисовать план этажа с помощью простого листа бумаги и линейки. Это ссылка на архитектурную линейку, которая имеет разные шкалы прямо на линейке. Но можно и обычной линейкой.

Как нарисовать план этажа с помощью простой бумаги, линейки и карандаша.

Если вы только начинаете, лучше всего использовать метод миллиметровки. Но если у вас есть только обычная бумага, это все еще возможно.

Начиная с комнаты, нарисованной от руки, если вы измеряли комнату в дюймах, а не в футах и ​​дюймах, вы можете сначала преобразовать эти измерения в футы и дюймы, чтобы упростить этот шаг. См. пример ниже. 62,75″ = 5′ 3″

С помощью линейки вы переведете все измерения из футов и дюймов в дюймы и доли дюймов.

Я знаю, что только что сказал вам перевести в футы и дюймы. Но это другое. Повесить там. Это проще, чем кажется.

Вот пример.

Если размер вашей стены составляет 12 футов 6 дюймов (двенадцать футов шесть дюймов), то вы проведете линейкой прямую линию длиной 12,6 дюйма (двенадцать с половиной дюймов). Вы переводите футы в дюймы, а дюймы в доли дюймов. Если вы сохраните измерение на уровне 62,75 дюйма, вы не сможете правильно преобразовать его. Есть смысл?

Повторите это для всех ваших стен.

По сути, мы уменьшаем вашу комнату, чтобы она поместилась на листе бумаги, сохраняя при этом масштаб всего в ней прежним.

Если ваша комната больше, чем 8 футов (футов) x 11 футов (футов), вам понадобится лист бумаги большего размера, потому что ваш рисунок будет больше, чем лист бумаги 8 1/2 x 11.

Размер моей комнаты 16 футов на 20 футов, поэтому мне понадобится лист бумаги побольше размером не менее 16 на 20 дюймов. На самом деле больше, потому что мне нужно место, чтобы написать свои измерения на внешней стороне стен.

Ниже приведен мой первоначальный масштабный рисунок, показывающий стены на высоте 16 и 20 футов.

Вы также можете использовать линейку архитектора, и она сделает часть работы за вас. В основном линейка имеет разные стороны, и каждая сторона имеет разное измерение шкалы.

Итак, если ваш рисунок имеет масштаб 1/4″, вы можете просто перевернуть линейку на сторону линейки 1/4″ и отметить свои измерения.

Как перенести размеры с вашего рисунка от руки на чертеж в масштабе

Теперь вам нужно взять рисунок с дверями, окнами и капитальными конструкциями, который вы нарисовали в начале этого урока, и перенести их на новый чертеж.

Вы в основном берете размеры с вашего рисунка от руки, меняете их на дюймы и отмечаете на масштабном плане с помощью линейки.

Вы будете рисовать так же, как и на миллиметровой бумаге, но вместо того, чтобы считать квадраты, будете измерять и отмечать линейкой на обычной бумаге.

Ниже вы можете видеть, что я измерил некоторые участки стены, окно и французскую дверь на моей первой стене с помощью линий. Линейка показывает вам, как я изменил свой размер французской двери с (шесть футов и три дюйма) фактического размера двери на (шесть и три дюйма) нашего масштабированного измерения, и отметил это измерение перпендикулярными линиями.

Сделайте это для всех ваших измерений, начиная с начала стены до конца стены. Вы все еще собираетесь написать фактическое измерение на плане. Вы просто меняете размер своего рисунка.

Проделайте это со всеми своими стенами, окнами, дверями и постоянными конструкциями.

Это определенно сложнее, чем использование миллиметровой бумаги. Но как только вы освоитесь, это не так уж и плохо. Я настоятельно рекомендую начать с миллиметровой бумаги в первый раз.

Как нарисовать мебель в масштабе

Измерение и масштабирование содержимого вашей комнаты

После того, как вы нарисовали всю комнату в масштабе, теперь вы можете измерить все, что вы собираетесь разместить в ней. Мебель, ковры, напольные растения, торшеры и т. д.

Если вы используете существующую мебель, просто измерьте ее так же, как вы измеряли комнату, и преобразуйте ее в масштаб.

Пример: если ваш диван имеет размеры 7 футов в длину и 3 фута в глубину, то ваш масштабированный диван будет иметь размер 7 дюймов на 3 дюйма для метода с использованием обычной бумаги. Или 7 квадратов на 3 квадрата, если вы используете метод миллиметровки.

Если вы покупаете новую мебель, то снимите мерки и переведите их таким же образом… перед покупкой!

* Только помните… вы должны использовать один из методов как для комнаты, так и для мебели.

Если вы рисовали свою комнату методом обычной бумаги, то нарисуйте мебель с помощью обычной бумаги и линейки.

Если вы нарисовали свою комнату на миллиметровой бумаге, нарисуйте свою мебель на миллиметровой бумаге, используя метод квадратов. 1 кв. = 1′ или 2 кв. = 1′

И если вы использовали принтер для увеличения плана этажа, используйте тот же процент для увеличения предметов мебели после того, как вы начертите их все на одном листе бумаги.

Перенесите размеры мебели на план

Нарисуйте все, что входит в комнату, с помощью линейки на отдельном листе обычной бумаги или миллиметровой бумаги. Затем пометьте их.

Затем вы вырежете эти кусочки. Они должны выглядеть примерно так, как в этом примере ниже. Я показываю вам версию на миллиметровой бумаге с плотностью 1 квадрат на фут.

*Помните, если вы нарисовали свою комнату с 2 квадратами на фут, то и ваша мебель должна быть с 2 квадратами на фут! Если вы этого не сделаете, все ваши весы будут сбиты, и дизайн вашей комнаты будет неправильным.

Не забудьте отметить каждую часть, чтобы вы знали, что это такое. Не забывайте, что если вы увеличили рисунок комнаты, вы захотите увеличить эту страницу так же, как , прежде чем вырезать части.

Нужна помощь в рисовании этих предметов мебели? Попробуйте использовать несколько шаблонов планов этажей. Помните о масштабе при выборе миллиметровки и шаблонов. Убедитесь, что они одного масштаба. Самый распространенный масштаб — 1/4″ = 1′. Но есть еще 1/2″ = 1′ и 1/8″ = 1′ Для нашего чертежа масштаб будет 1/4″. Это будет один квадрат на листе миллиметровой бумаги размером 1/4 дюйма.

Как использовать масштабированный план этажа

Теперь, когда у вас есть масштаб комнаты и предметы мебели, вы можете перемещать вырезы мебели в комнате сколько угодно, пока не найдете идеальное расположение для вашего пространства.

Позаботьтесь о хорошем транспортном потоке, убедитесь, что ваша мебель обращена к вашему фокусу и не блокирует дверные проемы.

Вы можете точно увидеть, как вся ваша мебель впишется в комнату, просто перемещая мебель на плане этажа.

Обратите внимание, что во втором примере расстановка мебели не оптимальна. Секция фактически блокирует часть входа в комнату и немного блокирует французские двери. Всего за две секунды я могу увидеть, где моя мебель будет работать, а где нет.

Резюме…

Когда вы рисуете планы этажей в масштабе, это сэкономит вам много времени и нервов при украшении или покупке вашей комнаты. Держите свой план в безопасности, и в следующий раз, когда вы столкнетесь с проблемой украшения, вы сможете вытащить ее и поиграть с идеями в свое удовольствие.

Если вы решили попробовать использовать программу для создания цифровых планов этажей, начните с программы Room Sketcher, и она бесплатна.

Если у вас есть вопросы или комментарии, пишите их ниже.

Related Posts…

Как нарисовать план этажа крошечного дома

на 20.02.2013

278

АКЦИИ

Независимо от того, покупаете ли вы крошечный дом, работаете с дизайнером крошечного дома или проектируете свой собственный, знание того, как нарисовать план этажа, поможет вам передать свои идеи и превратить их в реальный, работоспособный дизайн.

Начало работы

• Программное обеспечение для архитектурных чертежей. Существует множество программ, некоторые бесплатные, некоторые дешевые, некоторые очень дорогие. В то время как профессиональные дизайнеры часто используют AutoCAD, вам не нужно ничего настолько серьезного. Эта же компания предлагает бесплатный веб-инструмент для проектирования планов этажей. Если у вас есть хороший (или плохой) опыт работы с другим программным обеспечением для проектирования, поделитесь им в комментариях!
• SketchUp. Многие дизайнеры крошечных домов сочли SketchUp очень полезным. SketchUp — бесплатная программа для 3D-моделирования, которую несложно освоить. С помощью этого программного обеспечения вы можете спроектировать не только план этажа, но и полный трехмерный дизайн и детали вашего крошечного дома. Учебники доступны в Интернете, и Майкл Янзен из Tiny House Design сделал очень полезную серию видеоуроков о том, как нарисовать крошечный дом на трейлере с помощью SketchUp.

Знать, насколько велики вещи

Реалистичный план этажа со стенами, дверями, окнами, кухонными шкафами, сантехникой и мебелью.

Особые указания

• Сантехнические стены. Если у вас есть туалет с водопроводом, сантехник должен иметь возможность провести через него вентиляционную трубу вертикально, поэтому постарайтесь расположить его возле стены размером не менее 2×4, если не 2×6, и предпочтительно внутренней стены.
• Стены жесткости. В длинном узком доме поперечные силы от ветра и возможных землетрясений будут создавать наибольшую нагрузку на короткие торцевые стены. Как правило, обшивка этих стен сопротивляется этим силам сдвига, поэтому старайтесь не заполнять эти стены полностью дверями и окнами, которые уменьшают площадь обшивки. Кроме того, старайтесь держать двери и окна немного дальше от каждого внешнего угла для дополнительной прочности (24 дюйма отлично, если вы можете это сделать).
• Пассивная солнечная конструкция. Ориентация и расположение окон являются ключевыми аспектами проектирования пассивных солнечных батарей. Прочтите мой пост о пассивной солнечной энергии пару недель назад, чтобы получить несколько советов.

Ищете вдохновение?

• Поищите в книгах по небольшим домам (недавно я прочитал книгу «Компактные домики» Джеральда Роуэна и нашел ее очень полезной) или бесплатные планы в Интернете (например, бесплатные планы крошечных домов Майкла Янзена в Tiny House Design) для идеи.
• Узнайте немного о фэн-шуй. Я лично не покупаюсь (и даже не понимаю) во всех тонкостях фэн-шуй; Тем не менее, я считаю, что это полезный источник принципов планировки и дизайна дома. На сайте About.com есть обширный раздел по фэн-шуй. Берите то, что считаете полезным, игнорируйте то, что вам не нужно.
• Упрощать, упрощать, упрощать. Простой план легче построить, и он может казаться менее загроможденным. Его можно сделать интересным и красивым с помощью вариаций по вертикали (высоты окон и потолков и т. д.) и выбора материалов, и я расскажу об обоих этих вещах в ближайшие недели.

Примечание: На прошлой неделе я объявил, что статья на этой неделе будет посвящена изоляции. Хотя это интересная тема (по крайней мере, если вы увлекаетесь строительной наукой), она не совсем специфична для крошечных домов — одни и те же принципы применимы ко всем домам. Если вы действительно с нетерпением ждали подробного обсуждения изоляции на этой неделе, извините за разочарование, но я дам ссылки на несколько ресурсов, в которых подробно рассматриваются различные варианты: статья об изоляционных материалах от Министерства энергетики

Вы занимаетесь проектированием собственного крошечного дома или не знаете, с чего начать? Поделитесь своими проектами и извлеченными уроками в комментариях ниже! На следующей неделе мы сменим оси и поговорим о вертикальном измерении крошечных домов.
