Дом из сип панелей своими руками (фото, видео)

Строительство домов из sip панелей приобрело широкое распространение в Канаде и Европе. Сегодня этот метод пользуется заслуженной популярностью и у нас в стране. Многие фирмы предоставляют данные услуги, но, благодаря простоте использования, возможно построить дом из сип панелей самостоятельно, без привлечения квалифицированных исполнителей. При соблюдении несложной  технологии, можно за короткое время получить достойный результат.

Содержание статьи:

  • 1 SIP (Structural insulated panel): характеристики, достоинства и недостатки
  • 2 Подготовительные этапы работы
  • 3 Основные работы по возведению здания
    • 3.1 Фундамент
    • 3.2 Обустройство пола
    • 3.3 Поднимаем стены
    • 3.4 Крыша
    • 3.5 Отделка
    • 3.6 Похожие статьи:

SIP (Structural insulated panel): характеристики, достоинства и недостатки

Sip панели представляют собой трёхслойные сэндвич-панели. Между двумя слоями из твёрдого листового материала, располагается теплоизоляционная и звукоизоляционная прослойка. В качестве внешних слоёв чаще всего используются плиты OSB, наполнителем выступает пенополистирол. Реже для заполнения применяют минеральную вату, поскольку это значительно увеличивает вес и стоимость элементов. Снаружи обрабатываются противопожарными и антисептическими пропитками. Sip сэндвичи выпускают различной толщины — 124; 174 и 224 мм, в зависимости от предназначения. Основными линейными размерами являются 2500*1250 мм и 2800*1250 мм, хотя можно заказать изделия и других размеров.

Популярность данной продукции обусловлена большим количеством преимуществ:

  • Заводская готовность. При заказе сборных элементов на заводе, комплектация проходит таким образом, чтоб учесть все особенности проекта и свести ошибки сборки к минимуму. Также многие производители комплектуют изделия шипованной доской, что обеспечивает надёжное соединение шип-паз. В других случаях комплектация брусом производится по месту сборки.
  • Простота использования. Технология настолько проста, что здание можно собрать своими руками. При этом набор инструментов для работы минимален.
  • Широкое применение. Из SIP можно строить загородные коттеджи, офисные и складские помещения, гаражи и осуществлять монтаж других зданий и сооружений.
  • Высокая тепло- и шумоизоляция. Наличие пенопласта или минеральной ваты обеспечивает отличные теплофизические свойства.
  • Прочность. Изготовители дают гарантию минимум 50 лет.
  • Лёгкость конструкции. Малый вес позволяет применять облегчённые типы фундаментов.
  • Скорость возведения.
  • Всесезонность. Отсутствие «мокрых» процессов позволяет вам самим производить монтаж вне зависимости от погодных условий.
  • Экономия. Использование данной технологии на всех этапах строительства от пола до крыши, позволяет сократить расходы на материал.
  • Уменьшение денежных затрат на отопление.


[ads-pc-1]
К недостаткам относят:

  • Синтетические материалы.
  • Полная герметичность зданий. Для нормальной эксплуатации такого объекта необходима хорошая система принудительной вентиляции.
  • Горючесть. По этому поводу ведутся жаркие споры, хотя производители обещают высокий класс пожарной безопасности.

Нужно ответственно подойти к выбору SIP, чтоб они отвечали всем заданным требованиям. Наличию пропитки для биологической защиты, огнестойких и влагостойких покрытий, толщине каркасного покрытия и плотности изолирующего слоя.

Подготовительные этапы работы

  • Выбор проекта. Если внешний вид строения, его величина, этажность и дизайн зависит только от пожеланий заказчика, то составление проектной документации и расчёт количества сэндвичей стоит доверить профессионалам. Это позволит избежать ошибок и сэкономить.
  • Выбор производителя. Предварительно стоит изучить рынок предложения и выбрать компанию, которая пользуется доверием и соблюдает технологический процесс изготовления и комплектации.
  • Закупка и доставка заказа.

Основные работы по возведению здания

Фундамент

Важнейшим шагом является выбор и правильное устройство фундамента. Небольшой вес конструкции позволит применить любой вид основания: ленточный малого заглубления, монолитный или столбчатого типа. Чаще всего используют винтовые сваи, что позволяет сократить сроки обустройства до 2-3 дней. Этот процесс выполняют как можно тщательней, избегая ошибок и неточностей. Устройство свайного основания вполне можно делать своими руками. Выполняется разметка участка согласно проекту, начиная с углов. Между угловыми колышками натягиваются осевые нити и размечаются посадочные места для свай. Расстояние для соседних опор 2-2.5 м. После чего сваи закручиваются на нужную глубину, ниже точки промерзания грунта для этого климатического пояса.

С помощью нивелира находят единый уровень для всего каркаса. Выравнивание по горизонту можно выполнять дополнительным закручиванием или срезанием излишков. Метод подгонки выкручиванием не рекомендуется, так как при этом происходит разрыхление грунта. После этого связываем «пятки» свай, используя металлический швеллер, прокладываем гидроизоляционный слой, в качестве которого применяем рубероид, а сверху монтируем обвязочный брус с использованием болтовых соединений.

Обустройство пола

Из sip панелей можно своими руками собрать полноценный пол. Для этого каркасные плиты укладывают по площади, предварительно обработав их гидроизоляционной мастикой. В качестве лаг используется соединительный брус. На все стыки для лучшего уплотнения наносят пенополиуретановый герметик. После этого для улучшения прочности все соединения скрепляют саморезами с шагом 10-15 см. Часто поверху «пирога» дополнительно монтируют дощатый настил с помощью саморезов. В заключение осуществляется устройство обвязки, по которой будут непосредственно собираться стены будущего жилища.

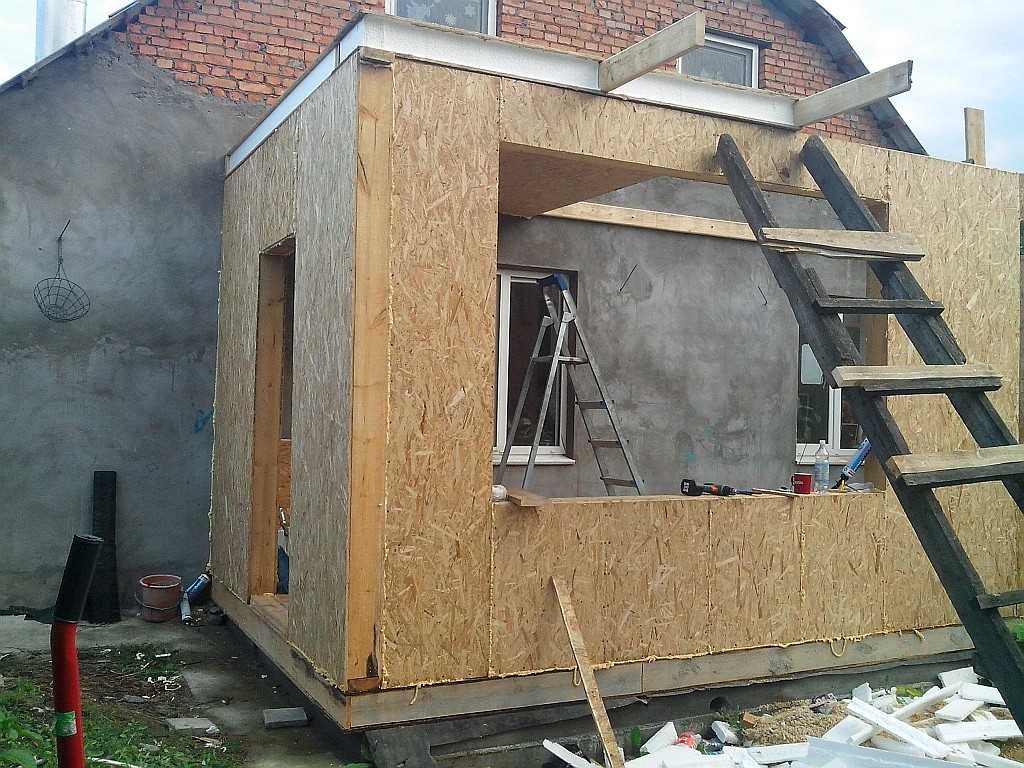

Поднимаем стены

Несмотря на кажущуюся сложность, возвести стены тоже вполне выполнимо своими руками. Начинаем сбор конструкции с угла, для чего угловые панели выставляем по горизонтали и вертикали, применяя строительный уровень для контроля качества. Далее от выставленных угловых многослойных плит сами монтируем последующие, направляясь в две стороны к следующим углам. Каждый соединительный паз проклеиваем с помощью монтажного герметика. По окончании возведения стен первого этажа, сверху укладываем обвязочную доску, которая будет выполнять роль основания для междуэтажного перекрытия.

Устройство перекрытий проводим по аналогии с полом, выполняя пошагово технологию укладки плит. При необходимости конструкцию усиливаем дополнительным брусом. В перекрытиях необходимо не забывать технологические отверстия для вентиляционных каналов и других коммуникаций. С помощью выпусков соединительной доски, можно формировать основание для балконов, лоджий, различных декоративных конструкций.

Крепление конструктивных элементов второго этажа аналогичны по исполнению с устройством sip-сэндвичей на первом уровне.

Крыша

При обустройстве крыши, для небольших объёмов можно обойтись без установки стропильной системы, так как панели имеют необходимый запас прочности. При таком способе экономится значительное количество средств. При больших площадях кровли необходимо монтировать стропила. Но и в этом случае экономия заметна, ведь исключается применение дополнительных гидроизолирующих плёнок и других покрытий. Поверху, для вентиляции, устраивается реечная обрешётка и производится окончательная отделка кровли любым выбранным материалом: металлочерепицей, ондулином и др.

Отделка

При правильном выполнении работ получаем гладкие и ровные поверхности, которые легко можно отделать любым материалом. Для внутреннего пространства чаще всего используют гипсокартон, в санузлах и на кухнях — керамическую плитку. Для улицы подойдёт сайдинг, декоративные штукатурки.

Таким образом, широкое применение сип сэндвичей для постройки зданий, обусловлено несомненными преимуществами материала, возможностью выполнить весь комплекс работ своими руками, а также значительной экономией в процессе строительства и последующей эксплуатации.

Похожие статьи:

Как самому построить дом из сип панелей

Главная » Разное » Как самому построить дом из сип панелей


Дома из сип панелей: как построить самому

Популярность сэндвич панелей возрастает с каждым годом, так как материал достаточно прочен и может служить длительное время без потери основных свойств. Одним из направлений применения этих веществ является строительство небольших сооружений различного типа.

Возведение дома из сип панелей не требует значительных усилий и занимает относительно короткий срок. Но не соблюдение технологии, может привести к потере конструкцией ее технических параметров.

Подготовительные работы

Построить дом из СИП панелей самостоятельно вполне реально, изучив предварительно технологию их крепления. Начинается возведение с выполнения нескольких последовательных операций:

  1. Строительство фундамента. Основание для такого сооружения может быть как ленточным, так и свайно-винтовым. Последний тип фундамента строиться достаточно просто с применением спецтехники или вручную. Сваи просто вкручиваются в почву по всему периметру будущего дома.
  2. Укладка обвязочного бруса. Этот элемент выступает опорой для будущих стен. Для таких целей подойдет дерево сечением 2501150 мм, которое располагается по всему периметру. В местах стыков и на углах, брус связывается в пол дерева. Фиксация обоих элементов производится с помощью деревянных нагелей, располагающихся в сквозном отверстии.

Основное строительство

Монтаж каркаса дома состоит из таких последовательных шагов:

Завершается строительство дома внутренней и внешней отделкой. Чтобы получить надежное сооружение, его монтаж лучше доверять специалистам, которые сделают все быстро и качественно.

Твитнуть

Как построить дом из сип панелей. Технология строительства

  • 04 ноября 2014 14:37:15
  • Просмотров: 3471

Для того, чтобы построить дом и СИП панелей, хороший и современный, нужно выполнить все этапы строительства, которые будут рассмотрены здесь.

Содержание статьи:

Устройство фундамента. Монтажные работы

Современная технология строительства дома из сип панелей требует возведения мелкозаглубленного фундамента. Зависимо от того, какой тип проекта выбран, а также от особенностей грунта, можно применять ленточный, свайно-винтовой или плитный фундамент. Кроме того, согласно проекту можно строить и цокольный этаж.

В нашем случае фундамент для дома из сип панелей будет ленточным. Это самый применяемый тип фундамента.

В траншею, глубина которой 90 см засыпается слоями песок, а затем тщательно утрамбовывается. Опалубка сооружается из обрезных досок. С помощью саморезов соединяются ее элементы. Поверхность опалубки внутри покрывается специальной пленкой с гидроизоляционными свойствами, или рубероидом. Арматурный каркас размещается внутри уже готовой опалубки. А затем выполняется заливка бетона. После того как бетон застынет, опалубка может быть демонтирована. После этого проводятся гидроизоляционные работы.

Также смотрите — Фундамент для дома из  арболита

Выполнение обвязки

Нарезанный балочный брус раскладывается на уже готовом гидроизоляционном фундаменте для нулевого перекрытия. Закрепляется он с помощью штырей или анкерных болтов. Sip технология строительства домов указывает, что частота укладки балок будет зависеть от нужной жесткости пола будущего сооружения. В результате СИП панели укладываются поверх бруса. Их стыки обрабатываются гидроизолирующим полиуретановым составом. Панели между собой соединяются методом «шип-паз».

Также смотрите — Потолочные перекрытия в частном доме

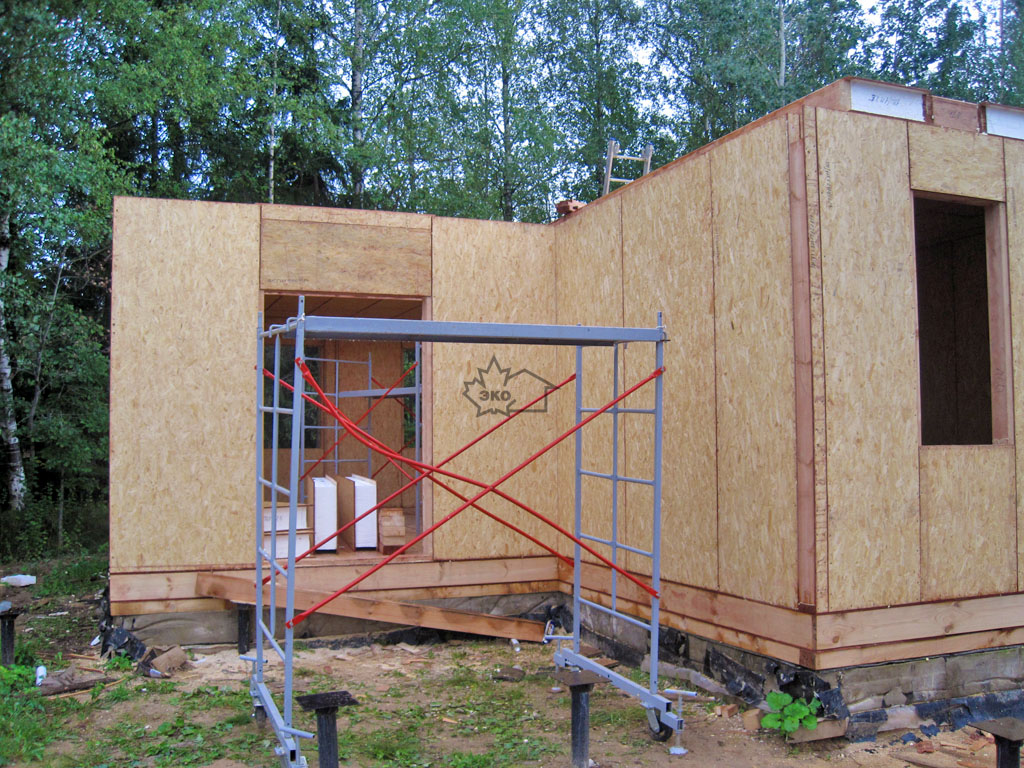

Сборка стен

В строении первый угол устанавливается по общепринятым технологиям возведения канадских домов. Точно по уровню выставляется первая панель, ее монтируют к обвязочному брусу. С помощью нижней направляющей доски  обеспечивается прямой угол. Затем по вертикальному уровню выставляются панели, они соединяются в замки методом «шип-паз» и при помощи саморезов соединяются дополнительно.

Перекрытие между этажами при строительстве домов по сип технологии собирается так же, как и нулевое. Рекомендуется при этом применять узкие панели. Такой подход обеспечивает необходимую жесткость всей конструкции. Второй этаж в щитовом доме возводится с угла. Здесь нет необходимости применять строительные лесы.

Чтобы поднять на верхний уровень СИП панели применяются надежные лестницы.

Также читайте — Утепление дома минеральной ватой

Устройство оконных проемов

Сип панели или каркасный дом по канадской технологии предполагает вырезание нижнего и верхнего оконных блоков из СИП панелей предварительно. Размеры их должны отвечать размерам будущих окон. Установка нижнего блока проводится по традиционной системе. Элемент закрепляется к стыковочным доскам и нижней направляющей с помощью саморезов. Сверху блока прикрепляется торцовочная доска. Аналогично нижнему устанавливается и верхний блок.

В случае необходимости создания окна небольших размеров, его лучше всего вырезать в стеновой панели.

Устройство кровли

Современные проекты домов по СИП технологии допускают применение двух видов кровли:

  • кровля, собранная из СИП панелей;
  • традиционная стропильная.

В случае если в проекте предусматривается создание мансардного этажа, стропильные конструкции не применяются. Здесь кровельное перекрытие размещают непосредственно на панели. Как материалы для устройства кровли могут быть использованы: ондулин, металлочерепица, керамопласт, битумная или композитная черепица.

Также смотрите — Плитный фундамент под кирпичный дом

Отделка дома снаружи

Отделка дома извне должны выполнять две функции – декоративную и защитную.

В готовых проектах домов сборного типа не предусматривается создание слишком больших нагрузок на грунт. В результате можно проводить наружную отделку объекта сразу же после этапа сборки. Стены стоит обязательно обработать грунтовкой. Проклеивание межпанельных стыков проводится с помощью армирующей сетки.

Как отделочные материалы здесь целесообразно применять:

  • сайдинг из ПВХ;
  • облицовочные декоративные панели, которые имитируют природные материалы;
  • блокхаус, который имитирует цельные бревна;
  • фасадную штукатурку.



Это завершающий этап. И здесь применяется нулевое и верхнее перекрытие. Сперва нужно провести укладку «черного» пола, на панели смонтировать гипсокаротон. Вместе с этим прокладывается электропроводка. Когда гипсокартонные листы смонтированы, а стены и потолок готовы, можно приниматься за финальные отделочные работы. Здесь каждый выполняет их по своему усмотрению.

Рекомендации строителям:
  • Недостаточно уметь резать и стыковать СИП панели. Здесь также нужно соблюдать все нормы проектирования, требования прочности и надежности. Перед тем, как приступать к строительству, нужно хорошо освоить особенности возведения домов с деревянным каркасом.
  • Полноценна сборка дома из СИП панелей предполагает работу двух человек.
  • Перегородки и стены внутри помещения рекомендуется делать из СИП панелей. В результате ускоряется и упрощается работы. Кроме того, такие стены будут прочными, тихими и пожаробезопасными.
  • Раскраивая каркасные панели, стоит, прежде всего, стараться уменьшать количество стыков.
  • СИП панели соединяются с помощью «термовставок», которые изготавливаются их тонких СИП панелей. В «деревянном» стыке такое соединение избавляет от мостика холода, но ослабляет конструкцию.
  • Плиты обшивки, которые определяют размер СИП панели, содержат небольшие отклонения в размере. Погрешность здесь 3 мм на метр. Плиты ОСП на практике из разных пачек отличаются по длине и ширине.
  • Проблему с надежной опорой позволяют полностью решить мелкозаглубленный и ленточный фундаменты.
В заключение

Самым главным преимуществом сборных домов из СИП-панелей – скорость строительства. Несколько недель – и можно праздновать новоселье. Это не просто популярная технология, здесь выдержаны все нормы и требования жилищного строительства. Низкая цена также обуславливает спрос на дома из сендвич панелей. Кроме того, построить дом из sip панелей можно своими руками.

Как построить дом из СИП панелей самому

Строительство » Как построить дом из СИП панелей самому

Процедура монтажа строений из СИП панели, может казаться непреодолимо сложным процессом, однако это лишь первоначальное впечатление. В реальности, располагая детальным руководством и несколькими рекомендациями от знающих профессионалов «Службы Строительных Заказов», можно возвести качественный СИП дом. И ниже мы представляем именно такую памятку, с указанием обязательных моментов, о которых необходимо помнить при воздвижении СИП панельного дома.

Сборка СИП панелей инициируется с фиксации конструкционного бруса на винтовой фундаментной основе и только поверх закрепленных элементов бруса, монтируются SIP панельные перекрытия.

По границе монтажа стеновых компонентов СИП панелей, закладывается доска, которая будет служить для них креплением.

Непосредственно возведение стеновых комплектующих СИП панелей, следует начинать с простого углового соединения, закрепляя их с помощью внутренних стоек.

Стыковочные соединения стеновых частей СИП панелей, необходимо обработать монтажной пеной, а оконные и дверные отверстия, точнее проемыукрепляются конструкционной доской.

По завершению этапа монтажа стеновых SIP панелей начального, то есть первого этажа, поверх них выкладывается система из панельных перекрытий и обвязочного бруса.

Поверху обвязочного бруса, производится крепление конструкционной доски и уже далее происходит монтаж последующего этажа.

Если в проекционные расчеты заложен вариант утепленной кровельной системы, то СИП панели крайне желательно применять порядка 12 мм — то есть с толщину ОСП.

Завершив работы с кровлей, можно приниматься к этапу отделочных работ фасадной части и внутридомовой площади дома.

  1. При наличии должной квалификации монтаж конструкции дома возможно выполнять и вдвоем, однако если применяются панели свыше 200ммили по длине превышающую 2500, крайне желательно иметь бригаду минимум из 4 работников.
  2. Внутридомовые перегородки желательно закладывать в проект также сип панельные – это удобней, прочнее, безопасней сточки зрения возможности возгорания и попросту теплее.
  3. Чем меньше возможных стыковых соединений, тем более устойчивей и прочнее сама конструкция будущего дома. Необходимо помнить о стандартных размерах СИП панели – она 1250мм.
  4. Касательно метода соединений “термовставок” – то есть менее толстые SIP панели применяются на соединении заменяя брус, то данный метод способен устранить мостики холода, которые зачастую образуются на стыках. Деревянная стойка имеющая 150мм ширину, как таковая обладает незначительной теплопроводностью и при морозе стыковочный шов панелей на такой деревянной стойке не склонен к промерзанию и не способствует образованию конденсата, что характерно при применении конструкционных элементов на основе металла либо стекла. Исходя из вышеизложенного, необходимо с крайней осторожностью и предусмотрительностью относится к конструкциям, в основу которых заложен металлический каркас.
    Суммарно, процентный показатель теплосопротивления стен при применении термовставок увеличивается малосущественно, порядка 3%, а ресурс добротности стены понижается!
  5. Определяя параметры и размеры фундаментной основы и обвязки, возникает планомерный вопрос – имеет ли смысл оставлять “дилатационый” зазор на границе стыка панели (порядка 3мм)? Выходит, что общая длина стены, имеющая 8 панелей из теоретических расчетов должна иметь размер более 10м ориентировочно на 2см. Однако при самосильной сборке, лучше не принимать во внимание дилатационный зазор, ведь выдержать предельно точно предполагаемый монтажный зазор практически нереально, все равно где-то по любому он будет больше или меньше. Всегда будет возможность несколько подрезать крайнюю панель, в случае излишнего размера и не состыковкой в обвязке. Данный подход позволяет исключить крайне неприятные ситуации и случаи когда крайняя панель, в силу неправильных или непродуманных расчетов, несколько недостает до угла. Конечно хорошо если под рукой будут запасные панели.
    Наши специалисты компании “Строим Счастье Здесь” всегда дают рекомендации закладывать размеры крайних панелей несколько длиннее (на 5-6см) относительно проектных расчетов.
  6. Следует не забывать, сто ОСП панели обладают допустимой погрешностью, порядка 3мм/1м, исходя из этого существует рекомендация последнюю панель сопоставлять и подгонять уже по месту.
  7. Подбирая разновидность фундаментной основы для СИП панельного дома мы настоятельно рекомендуем своим клиентам обратить внимание на винтовые сваи. Исходя из небольшого веса дома им не страшен температурный перепад. При существенном сцеплении промерзшего грунта с бетонной основой столба при диаметре 25см и углубленного на полтора метра, будет воздействовать выталкивающая перпендикулярная сила порядка 8 тонн!
  8. Фундаменты на сваях с высоким ростверком, обладают немаловажным преимуществом и достоинством – сваи, как таковые, не препятствуют вентиляции подпола, что крайне важно относительно долговечности эксплуатационной службы перекрытий на деревянной основе, к которым собственно и относятся SIP панельные перекрытия.
  9. Касательно ленточного мелкозаглубленного фундамента, на основе монолитного железобетона, то он рассчитан на эксплуатацию на основе принципа “плавающая плита”. Значение мелкозаглубленный ленточный фундамент подразумевает низкую, то есть лежащую на грунте верхнюю часть фундамента без использования свай. Одним из основных рисков при использовании плавающих фундаментов, есть вероятность неравномерного пучения грунтов. Исходя из данной вероятности обустраивая плавающие фундаменты, грунтовую подушку под ним замещают или укрепляют непучинистым песком. Также к недостаткам ленточного фундамента следует отнести затруднительную вентиляцию подполья.
  10. При использовании бетонного фундамента, инженерные коммуникации просчитываются до заливки, как правило выводы оставляются у наиболее низкой стороны ландшафта участка.
  11. Закладку анкерных болтов в бетонный фундамент до заливки лучше не производить, гораздо практичней это сделать непосредственно в момент самого монтажа обвязки.
  12. По прошествии работ по раскладке и выравниванию, обвязочный брус закрепляется анкерными болтами. Если не производить крепление, то по ходу дальнейших работ, существует вероятность сдвига обвязки и градус углов уже не будет являться прямым, чего допускать нельзя.
  13. После завершения работ с выставлением углов обвязочного бруса, при помощи перфоратора либо промышленной дрели делаются отверстия в бетонной конструкции сквозь обвязочный брус и закладываются анкерные болты сечением не меньше 12мм.
  14. Если есть уверенность в собственных силах и монтаж СИП панельного дома вы планируете проводить своими усилиями, непременно следует продумать и учесть каждую мелочь и деталь, в особенности какие части дома будут иметьSIP панельные составляющие. Наиболее просты в монтаже стены, далее по уровню сложности, следуют внутридомовые перегородки и в завершении, самым затруднительным этапом является крыша. Следует отметить, что здесь самым простым и проверенным годами, является типичная стропильная система с утеплителем. Если в ваши планы и проектирование входит утепленная СИП панельная кровля, то крайне обязательным будет изучение надлежащей документации, а также просмотр данного ролика, либо подобного ему.
  15. Использование СИП панели при монтаже нулевого либо чердачного перекрытия, а также крыши, в полной мере обосновано и оправдано, в первую очередь их невероятно высокими теплоизолирующими характеристиками и способностями. Такие перекрытия не нуждаются в обустройстве чернового пола. Чистовые, то есть финишные напольные покрытия, вроде ламинатной доски либо линолеума, укладываются непосредственным образом на основание SIP панельного перекрытия.
  16. Задумались о строительстве мансарды? Тогда будьте готовы к существенному объему предстоящих работ и многосложным расчетам при раскрое. Однако располагая грамотно составленным и продуманным проектом, такое мероприятие как мансарда, будет выглядеть не такой уж сложной и хитроумной задачей.
  17. Нижнее перекрытие а также элементы крыши из СИП панели, крайне удобно монтировать при размерах не превышающих стандартных размеров длины – 2500 и 2800мм. В случае попадания стыков панелей на опору, вы избавитесь от излишней работы по подгонке панелей. Это следует учитывать при начальных работах связанных с закладкой фундамента.
  18. СИП панель, относится по своим конструкционным характеристикам к стеновым панелям, с присущими ей возможностями справляться с достаточно существенными продольными нагрузками. Говоря о SIP панели применяемой в качестве перекрытия, особых преимуществ выделить сложно, хотя прочность на изгиб достаточно высока. Нижние и средние элементы перекрытия строения, должны обладать не только возможностью справляться с высокими нагрузками, а и одновременно быть довольно жесткими (не иметь сильного прогиба). Касательно пола, то он должен быть устойчив и не производить впечатление “гуляющего под ногами” основания. Перекрытие требуемой жесткости гораздо проще и практичней создать из балок приемлемого и подходящего размера.
  19. СИП панели для перекрытий не редко производят несколько более узкими, порядка в два раза, где то 625мм. Стыкуются они на балках, это говорит что основополагающим и несущим элементом СИП панельного перекрытия, остается та самая деревянная балка. Жесткость такой балки зависит не столь от площади сечения, как от формы и высоты, 200мм панели хороши для пролетов не превышающие 4м, однако если пролеты имеют размеры превышающие длину самой SIP панели, то надежность перекрытия попадает в прямую зависимость от балок, то есть на поперечных стыках панелей нагрузка целиком возлагается на балки. По данной причине, пролеты имеющие длину превышающую 5м, от перекрытий в основе которых будут СИП панели лучше воздержаться, так как шаг балок в 625мми высоте 200мм несколько великоват. Согласно общепринятых нормативов (СНиП) допустимо возможный пролет для балок размером 200х100мм и шаге 625мм должен быть менее 5м.
  20. В случае если балки для перекрытия монтируются при шаге 625мм, как и в перекрытии на основе СИП, то плиты ОСП, которые нашиты с обеих сторон балки будут выполнять функцию полки двутаврового сечения у балки, даже без вклеенной пенополистирольной сердцевины. Сами плиты ОСП, применяемые в качестве обшивки для балок перекрытия, распиливать полосами по ширине 625мм нет потребности, в отличии от СИП.
  21. При примененииSIP панели в качестве перекрытия следует не забывать, что она располагается поверх балок перекрытия, а не зажимается промеж ними.
  22. Кровельные покрытия крайне не рекомендуется настилать непосредственно поверх СИП панели, не оставляя вентиляционных отверстий и зазоров, это препятствует выходу испарины из СИП панельных сооружений наружу. На просторах интернета достаточно информации о плачевных последствиях не продуманных действий в данном вопросе. Если вы намереваетесь произвести монтаж мягкой кровли непосредственным образом на СИП панель, крайне обязательным является пароизоляция стыков панелей по обе стороны помещения внутри и снаружи. Как вариант можно использовать герметизирующую самоклеющуюся ленту.
  23. Совсем иное положение относительно нижнего перекрытия, глухая герметизация подпола крайне нежелательна, в данном случае необходима обильная вентиляция.
  24. Заботясь о внешней защите самих ограждающих элементов конструкций непосредственно от влаги, применяются особые паропроницаемые мембраны, именуемые ветрозащитой, их функция оберегать конструкцию от пагубного влияния атмосферных осадков и воздействия ветров, при этом не противодействовать выходу паровых образований наружу
  25. Основополагающее требование устройства ограждающих конструкций – это паропроницаемость. Однако здесь крайне важная особенность – она должна формироваться внутри помещения и выходить наружу, то есть на улицу. В противном случае, при относительно легком входе пара в помещение и его стесненном и обременительном выходе, он останется в ограждающей конструкции, увлажняя и разлогая строительный материал.
  26. Согласно европейских стандартов, панели первого этажа надлежит применять высотой 2800мм, для последующего 2500мм.
  27. СИП панельные перекрытия монтируются на обвязке фундамента. А конструкция обвязки находится в прямой зависимости от типа применяемого фундамента. Применяя винтовой фундамент, функцию обвязки выполняет массивный брус, порядка 200/200мм, вдобавок прикрепляемый к оголовкам свай для достижения дополнительной жесткости. Для ленточных либо столбчатых фундаментов с ростверком, в качестве обвязки допустимо применение простой доски. Обвязке следует быть выполненной неукоснительно по уровню, с соблюдением точно заложенных размеров и углов, потому как эта часть является будущим наружным периметром дома. Впоследствии на этой обвязке и собирается перекрытие.
  28. На уже готовом перекрытии по границе будущих стен, производится крепление направляющей закладной доски, крепеж лучше производить самонарезающими шурупами. Сама же закладная доска имеет вид заурядной обрезной доски, размерами 50 на 150мм, располагающей несколько закругленными краями. Для крепежных работ направляющей доски и перекрытия, вполне пригодны 90мм саморезы с наличием крупного шага.
  29. Как вам известно монтаж СИП панельных конструкций следует производить от угла, обращая повышенное внимание на соотношение уровня и четкости размера угла. Исходя из того что первый угол всегда является основополагающим, а соответственно и последующие панели унаследуют его уровень.
  30. В местах дверных и оконных отверстий в СИП панелях применяют доску равную глубине выборки, во избежание дополнительных мероприятий по устранению излишнего пенополистирола.
  31. Панель не вызывает сложности при обработке, однако лучше использовать электроинструмент, наподобие циркулярки, либо электролобзика. Сам пропил следует осуществлять с обоюдных сторон относительно ОСП панели, далее пройти пенополистирол применяя тонкое лезвие либо проволоку.
  32. После разреза необходимого размера панели, следует вырезать излишний пенополистирол на необходимую глубину.
  33. Наибольшее количество отходов и мусора остается при удалении пенополистирола прибегнув к помощи болгарки с особой насадкой или же простого лома и ножовки (наглядно видно на видео).

    Идеальным выбором для подобных целей будут терморезаки (Мы располагаем данным инструментом для Вас )смотри видео.

  34. Сам терморезак нес ложно соорудить самому. Для подобных целей понадобится зарядное устройство используемое в автомобилях, с наличием ручного регулирования силы тока около 10A, так же небольшой отрез нихромовой проволоки сечением примерно 1мм
  35. Далее экспериментально подбираем силу тока, при увеличении тока нить из проволоки накаляясь с легкостью проникает сквозь пенополистирол. Две металлические пластины закрепляются на деревянном бруске к которым закрепляется провод с нихромовой проволокой. Вот и весь механизм – простой и крайне эффективный.

  36. Все имеющиеся соединительные зазоры в СИП панелях подлежат доскональному заполнению монтажной пеной. Для подобной цели израсходуется порядка половины объема 750 мл. емкости баллона из расчета на одну стандартно размерную SIP панель. Соответственно если на строение закладывается планируемое количество допустим 60 панелей, следовательно необходимо закупить порядка 35-40 баллонов монтажной пены.
  37. Весь объем работ по сборке соединений желательно производить при помощи самонарезающих шурупов минимальной длиной 51мм, их понадобится порядка 110-130 единиц на одну панель.
  38. Бота плит OSB зачастую обработаны уникальным составом, способствующим защите от пагубного воздействия влажной среды. Сами плиты обладают довольно стойкими характеристиками к возможному влиянию влаги, однако это не относится к свежим распилам, поэтому крайне желательно не допускать прямого попадания осадков, например дождя.
  39. СИП панель не относится к числу разборных, все коммуникационные разветвления крепятся снаружи, либо поверх чистового обшивочного слоя. Крайне удобно трубы и проводку размещать в перекрытиях или же использовать для подобных целей фальшпол.
  40. Любые стройматериалы пригодные для отделочных работ деревянных и кирпичных строений, приемлемы также для СИП панелей. Особо часто падает выбор на сайдинг либо вагонку, но иногда облицовывают и декоративными панелями, имитирующими кирпич и натуральный природный камень.
  41. Не следует пренебрежительно относиться к принятым нормам относительно вентилируемых фасадов. В случае если отделочные работы предполагают непосредственное нанесение облицовочного материала на поверхность СИП панели, следует надлежащим образом позаботиться об предотвращении попадания влаги на саму панель. Ведь в основу SIP панели заложена практически на 97% древесина.
  42. В случае попадания осадков на дом который в процессе постройки и еще не имеет крыши, то данный факт для СИП панелей не имеет пагубных последствий, та как они обладают влагостойкими характеристиками, однако нужно быть готовым что несколько недель в доме возникнет повышенная влажность. Процесс высыхания возможно ускорить за счет простого проветривания.
  43. В зимний период СИП панельные дома необходимо протапливать не выборочно а полностью, это поможет избежать перепада температурного режима и как следствие, конденсатных образований.

Теперь вы имеете четкое и полное представление как построить дом из СИП панелей собственными усилиями!

Наш коллектив “Службы Строительных Заказов” искренне надеется что представленные простые правила окажут вам неоценимую помощь при возведении дома основанного на технологии СИП. Как зачастую показывает практика, сегодня большой процент людей имеет желание и рвение к собственноручному участию в строительстве дома. Это похвальное и правильное стремление! Строительство собственного дома – это дело несомненно увлекательное, полезное и достойное мужского внимания.


Смотрите также

  • Двигатель на шлагбаум дорхан
  • Оцинкованная фасадная сетка
  • Замок на дверь электрический
  • Покраска кованных изделий
  • Живая изгородь из терна
  • Посадка деревьев на участке
  • Заборы из сварной сетки
  • Рисунки из витков оградки
  • Ворота противопожарные секционные с калиткой
  • Забор какой лучше
  • Ворота секционные откатные

SIP Building – Новости Матери-Земли

Как архитектор, я использую структурно-изолированные панели (SIP) с 1992 года, когда они были относительно новыми. С тех пор я разработал несколько сотен жилых и коммерческих проектов с использованием SIP. На мой взгляд, они превосходят обычные каркасные системы почти во всех отношениях — SIP просто лучше изолированы, прочнее и быстрее строятся, чем стандартные каркасные конструкции. SIP также помогают сохранить лесные ресурсы, потому что они почти не производят отходов.

Поскольку качество и доступность древесины во всем мире продолжает снижаться, а затраты на рабочую силу и энергию возрастают, строительство SIP должно стать более популярным и рентабельным. Я предсказываю, что в ближайшие 10 лет строительная отрасль США примет SIP в качестве предпочтительной системы.

Преимущества SIP

Конструкционные теплоизоляционные панели обычно состоят из жесткой пенопластовой изоляции, зажатой между двумя слоями ориентированно-стружечной плиты — что-то вроде смора. Внешние обшивки крепятся к пенопластовому сердечнику с помощью высокопрочного клея.

Вспененный материал сердцевины часто представляет собой вспененный полистирол — тот же материал, который используется в морозильных камерах и транспортировочных «орешках». Некоторые производители используют наполнители из пенополиуретана или изоцианата. Обшивка может быть фанерной, металлической или из других жестких листовых материалов, но ориентированно-стружечная плита используется большинством производителей СИП. Пенопластовый сердечник служит прокладкой и изолятором между внешними слоями. (Продолжайте читать, чтобы узнать больше об этих материалах и их воздействии на окружающую среду.)

В целом, конструкция действует как монолитное целое — в отличие от каркасной конструкции с использованием 2 на 4, где сотни отдельных гвоздей скрепляют шпильки и обшивку. В результате SIP в два раза прочнее деревянного дома, что является реальным преимуществом в местах, подверженных торнадо или ураганным ветрам.

SIP также чрезвычайно энергоэффективны. По сравнению с типичным каркасным домом, дом, построенный из SIP, будет потреблять примерно половину энергии для обогрева и охлаждения в течение года в большинстве климатических условий. Не только толщина полистирола внутри делает SIP более энергоэффективными, но и то, что вся панель спроектирована так, чтобы функционировать как единая структурная единица. Термическая «герметичность» и сопротивление тепловому потоку в сочетании со значением изоляции обеспечивают исключительный комфорт и энергоэффективность.

Затраты и экономия

Я слышал заявления о том, что SIP-системы «дешевле, чем каркасные системы, или стоят столько же, сколько обычные системы». Это может быть правдой в некоторых частях округа, где стоимость рабочей силы высока или нет квалифицированной рабочей силы. По моему опыту, использование SIP обычно стоит немного больше, чем каркас из палочек, добавляя от 5 до 15 процентов к общей стоимости дома. (Каркас, изоляция и связанные с этим работы обычно составляют лишь от 10 до 15 процентов от общей стоимости нового дома.)

Тем не менее, конструкция SIP является более выгодной, чем обычная конструкция с деревянным каркасом. При правильной постройке SIP-здания будут более прямыми, ровными и гладкими, что облегчает установку дверей, окон, сайдинга и гипсокартона. Экономия энергии, стабильность конструкции, скорость строительства и экономия рабочей силы окупят дополнительную стоимость SIP. В большинстве случаев эта экономия будет означать, что вы возместите дополнительные расходы через два-четыре года, в зависимости от вашего местоположения.

СИП Строительство

Если вы решили строить из SIP, начните с поиска квалифицированных строителей на веб-сайте Ассоциации структурных изолированных панелей. Или выполните онлайн-поиск, указав название своего штата и «SIP». Если вы планируете построить свой собственный дом, подумайте о том, чтобы найти опытного установщика SIP, который поможет вам и вашей команде.

Строительство

SIP на самом деле проще, чем каркас из палочек, если вы подходите к этому осторожно. Я познакомил нескольких профессиональных подрядчиков со строительством SIP, которые теперь настолько увлечены качеством и технологиями, что больше не хотят строить каркасные дома.

Вот основные принципы построения SIP-дома. SIP выпускаются в виде панелей шириной 48 или 96 дюймов и длиной до 24 футов. Строитель будет использовать рабочие чертежи, также известные как «панельные чертежи», в качестве карты для определения всех деталей конструкции. Эти чертежи панелей очерчивают каждую плоскость крыши и стены (да, SIP также можно использовать для крыш), присваивая каждой панели отдельный идентификационный номер. Архитектор и подрядчик просматривают и подписывают эти чертежи перед заказом панелей.

СИП производятся на крупном региональном заводе. Их также необходимо «изготовить», что представляет собой специальную резку и дополнительную подготовку, характерную для определенного здания. Производитель может предоставить чертежи панели и изготовление, но изготовление является второстепенной услугой. Есть также подрядчики, которые предоставляют чертежи панелей и изготовление в дополнение к сборке панелей.

Здание из SIP, которое было изготовлено в цеху до прибытия на строительную площадку, занимает около четверти времени, чтобы смонтировать здание из SIP, изготовленное на месте. Изготовление в цехе обеспечивает непрерывное производство, не зависящее от дождя, снега, жары и ветра. Кроме того, отходы пенопласта от производства могут быть легко переработаны.

Размещение СИП называется монтажом или монтажом панелей. Установить SIP не сложно. После того, как бетонная плита пола или платформа деревянного пола завершена, процесс быстро проходит через стадию готовой структурной оболочки. Сначала строители прикрепляют подоконную плиту к плите с помощью анкерных болтов.

Оконные, дверные и световые проемы можно вырезать в панелях перед их установкой. Стеновые панели обычно соединяются с помощью запатентованной системы, уникальной для производителя. Для обработки и установки панелей требуется два человека. Устанавливаемая панель вставляется в ранее установленную панель и поверх подоконника. Пистолет для герметика используется для нанесения валика герметика/клеевой мастики на все соединяемые поверхности. После того, как панель установлена ​​на место, обычно с помощью беспроводного шуруповерта вкручивают несколько шурупов, по одному на каждый стык, чтобы закрепить панели на месте. Распорки наружной или внутренней стены помогают стабилизировать и выровнять панельную стену до тех пор, пока не будет установлена ​​верхняя пластина и завершено угловое соединение.

SIP

предназначены для установки с допуском на стык в восемь дюймов, и между каждой панелью должно быть небольшое пространство для расширения и сжатия. Когда стеновые панели подняты, строитель герметизирует и вставляет непрерывную верхнюю пластину. Это помогает выровнять и стабилизировать стену. Позже, когда стены подняты, гвоздевой пистолет используется для «забивания» каждого стыка с каждой стороны 8-пенсовыми гвоздями на расстоянии 6 дюймов от центра.

SIP и зеленое строительство

Многие эксперты-экологи считают SIP экологичным продуктом. Строительство из SIP позволяет сократить древесные отходы, а тепловые свойства SIP обеспечивают долгосрочные инвестиции в энергосбережение и сохранение. Тем не менее, идет активная дискуссия о некоторых химических веществах, используемых в SIP.

Одним из веществ, вызывающих озабоченность, является газообразный пентан, который является загрязняющим веществом низкого уровня и используется при формировании пенополистирола. По закону производители должны проявлять особую осторожность, чтобы не допустить попадания пентанов и других газов, используемых в производстве, в окружающую среду.

Другая проблема заключается в том, что SIP, в которых используется пенополистирол, обрабатываются антипиреном под названием HBCD (гексабромциклододекан) для предотвращения воспламенения. ГБЦД токсичен для водных организмов, и его потенциальное воздействие на здоровье людей пока не ясно. Однако очень мало этого химического вещества попадет в окружающую среду, поскольку оно заключено в изоляцию. (По определению пенополистирол имеет закрытые поры.) Дегазация не является проблемой, как в случае с некоторыми другими пенопластами.

После изготовления SIP считаются экологически безопасными Агентством по охране окружающей среды, а после того, как они заключены в стены и крышу, они не представляют опасности для окружающей среды. Лично я считаю, что SIP представляют небольшой риск для потребителя и, безусловно, являются экологичным продуктом. Тем не менее, я рад любому диалогу между производителями строительной продукции и широкой общественностью, потому что все мы выигрываем, когда потребители обращают внимание на воздействие на окружающую среду продуктов, которые они используют.

Я считаю, что все материалы, используемые в строительстве, должны быть экологичными и не истощать ресурсы. SIP имеют большое значение для экономии энергоресурсов экономически эффективным способом, и, на мой взгляд, они являются отличным выбором для «зеленых» зданий. Когда-нибудь скоро я ожидаю, что жесткий пенопласт будет производиться из сои или других органических сельскохозяйственных продуктов. Ориентированно-стружечная плита также может стать более экологичной. Например, его можно производить из древесной щепы, собранной экологически безопасным способом, и, возможно, из других натуральных продуктов, таких как рисовая шелуха или конопля.

Будущее SIP

Иногда строительная отрасль медленно меняется и внедряет новые технологии. Однако, поскольку интерес к устойчивости и энергоэффективности продолжает расти, я ожидаю, что не только использование SIP будет продолжать расти, но и что продукт будет производиться из все более экологически чистых материалов. Я с нетерпением жду, когда SIP-системы станут важным игроком в поисках большей энергетической независимости и в поисках зданий с нулевым потреблением энергии.


Ресурсы SIP

Здание со структурно-изолированными панелями: прочность и энергоэффективность благодаря конструкции из структурно-панельных конструкций, Майкл Морли

Американские производители пенопласта

Портер SIP

Инсулспан


Дэвид Райт, архитектор из Группы солнечной экологической архитектуры , является автором Учебник по пассивной солнечной энергии: устойчивая архитектура . Впервые Райт появился в НОВОСТЯХ МАТЕРИ-ЗЕМЛИ в 9 лет.0067 Ploughboy Interview в 1977 году.

Панели SIP своими руками | RAY-CORE SIP®

  • 1
  • 2
  • 3
  • 4
  • Интегрированные шпильки1
  • Сияющий воздушный барьер2
  • Простая в обращении предизолированная строительная панель3
  • Суперизолирующая пенополиуретановая изоляция4



От жилых до коммерческих, никакая другая структурно-изолированная панель — SIP-система не предлагает более удобный процесс «сделай сам» (сделай сам), чем RAYCORE. Благодаря сверхлегким панелям, стандартным методам возведения каркаса и простым инструкциям, если вы можете возвести стену или крышу, вы сможете справиться с самыми сложными проектами и использовать SIP-панели RAY-CORE ® . Распечатайте копию Руководства по установке RAYCORE «Сделай сам».

Это видео предназначено только для демонстрации. Для достижения наилучших результатов могут быть рекомендованы дополнительные шаги.



Где можно использовать панели RAY-CORE?

  • Существующие конструкции
  • Новое строительство
  • Реконструкция
  • Модернизация систем крыши и стен
  • Дополнения
  • Изоляционные панели для стен подвала
  • Напольные системы
  • . .. и многое другое!



SIP-панели RAY-CORE

® Изоляция из пенополиуретана

Эта специальная смесь пенополиуретана не только обеспечивает одни из самых высоких значений R*, но и имеет низкий показатель проницаемости, не удерживает и не пропускает влагу так что никаких проблем с конденсатом или плесенью и грибком. Это также обеспечивает герметичность конструкции. Кроме того, он обеспечивает все эти преимущества, сохраняя при этом стандарт огнестойкости класса 1. Класс 1 означает, что пена не поддерживает пламя. Гораздо, намного превосходя пенополистирол, стандарты контроля качества RAY-CORE не согласятся на меньшее.













RAYCORE использует проверенные методы каркаса

SIP-панели для крыши и одна стена объединяет SIP-панели

в одну интеллектуальную кровельную систему. В этой системе используются традиционные проверенные строительные материалы: элементы из пихты Дугласа премиум-класса, современный пенополиуретан с закрытыми порами с высоким коэффициентом теплопередачи и пароизоляция из фольги. Эта блестящая панель в сочетании с материалами рабочей площадки; стропила для крыш, двойные верхние плиты, одинарные нижние плиты, перемычки, шпильки и триммеры для стен соответствуют всем местным строительным нормам и стандартам. Узнайте больше о SIP-панелях RAYCORE для крыши или SIP-панелях для стен.



Можно ли строить с SIP-панелями RAY-CORE?

Несмотря на то, что потребуются некоторые базовые знания и опыт в области каркаса, если вы умеете использовать палки, вы можете использовать SIP-панели RAY-CORE ® . Никакой специальной подготовки, специальных планов, дорогостоящей техники, специальных инструментов не требуется. SIP-панели RAY-CORE превосходят или соответствуют всем строительным нормам и считаются официальными органами стандартным каркасом. Используя стандартные размеры кадрирования, любые планы будут работать. Просмотрите нашу страницу «Как строить…», чтобы узнать больше о каркасных конструкциях с использованием конструкционных изолированных стеновых панелей и изолированных кровельных панелей RAYCORE.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
