Как поднять дом каркасный: как поднять и передвинуть каркасник своими руками

Подъём каркасного дома

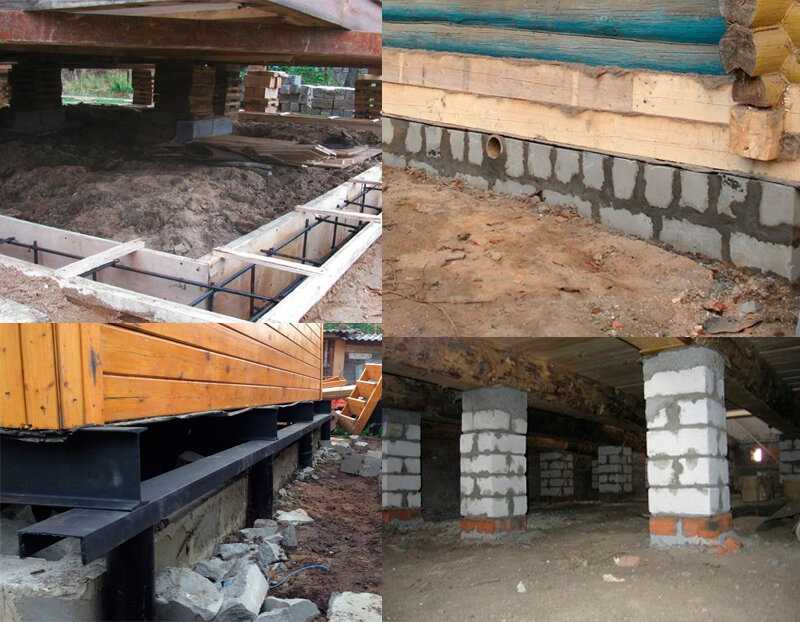

Фундамент – это важнейшая часть любого здания. Он принимает на себя нагрузки и передает их на твердые слои грунта, обеспечивает объекту безопасность, надежность, долговечность и удобство эксплуатации пользователями. Но нередки случаи, когда фундамент теряет свои технические характеристики и больше не может справляться с нагрузками. В этом случае требуется его ремонт и восстановление.

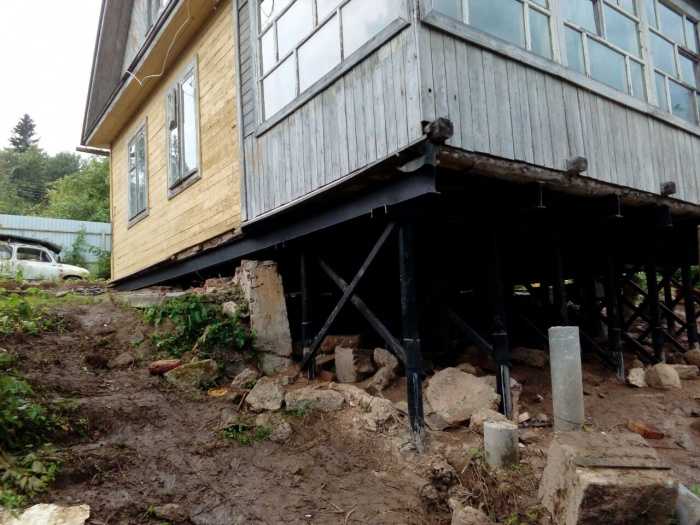

Чтобы провести ремонт основания, необходимо предварительно выполнить подъем каркасного дома или другого объекта. Это сложная, порой рискованная и достаточно затратная процедура, но без нее восстановить способность фундамента выдерживать вес здания невозможно.

Выбор способа подъема

Сегодня сооружения поднимают с применением различных технологий. Для определения подходящей методики необходимо учитывать следующие факторы:

1. Вес.
2. Размеры.
3. Строительные материалы.
4. Возраст строения.
5. Состояние строительных конструкций.
6. Особенности почвы.
7. Тип основания.
8. Причины ремонта.

Проанализировав все эти особенности, специалистами выбирается 1 методика из 3 существующих:

1. Краном. Обычно применяется чтобы переставить объект.
2. Канатами. Применяется для подъема маленьких и нетяжелых сооружений.
3. Домкратами. Самый распространенный, универсальный метод, чаще всего используемый для жилых домов.

Цены на подъем дома и ремонт фундамента “под ключ”

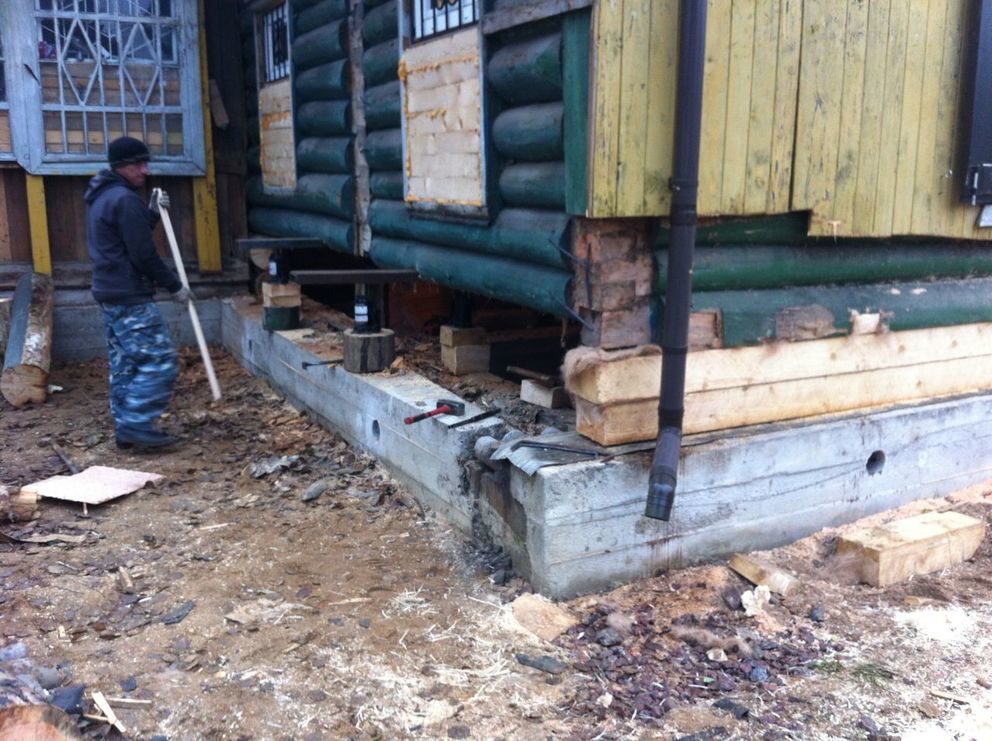

Методика подъема домкратом

Процедура включает в несколько этапов:

1. Подготовка стен. Этап осуществляется для того, чтобы предотвратить перекос строительных конструкций и появление трещин. Стены укрепляют досками с помощью гвоздей и шурупов. Рекомендуется снять двери и окна в доме, так как они сильнее всего подвержены деформации и могут разрушиться.
2. Установка домкратов. Инструменты следует устанавливать на устойчивую и прочную поверхность, которая не может просесть в процессе. Лучше выкопать для устройств ямки на расстоянии в 50 см от углов дома. Глубина ямы должна составлять 50 см, ширина – 70 см, длина – 100 см. Под домкраты подкладывают металлические пластины. При необходимости рядом с местами установки инструментов фундамент дома частично разбирается.
3. Постепенный подъем. Нельзя поднимать здание быстро, за один раз подъем выполняется на 100 мм, но не более. В образовавшееся пространство подкладываются подпорки из балок или бревен.
4. Ремонт фундамента. Когда здание будет приподнято достаточно, выполняется восстановление основания.

Настоятельно рекомендуется поднимать деревянные строения по всему периметру одновременно. Если сначала поднять один угол дома, зафиксировать его, переставить домкрат и поднять противоположный угол, то с высокой долей вероятности конструкция начнет деформироваться, что в конечном итоге может привести к ее разрушению и существенным финансовым потерям, а также к возникновению опасных для человека ситуаций.

как поднять, исправить своими руками, ремонт

Содержание

• Причины появления крена
• Что делать, если дом накренился
• Как выровнять покосившийся деревянный дом своими руками
• Предотвращение появления перекосов
• Заключение

Если в здании долго не проживают люди, его элементы начинают разрушаться. Резко меняется микроклимат внутри и снаружи. Крен приводит к отклонению помещения от его вертикали. Основными причинами дефектов могут быть грунтовые воды, особенности конструкции, техногенные факторы. Важно выяснить причину, почему накренился дом, чтобы определить, каким образом это можно исправить.

Причины появления крена

Часто можно встретить кренящийся дом не только старого типа, но и совсем новый

Чтобы правильно починить возникший дефект, важно точно определить истинную причину происходящего.

К основным факторам, из-за которых происходит крен дома можно отнести следующие моменты:

• в строении слишком давно не жили люди;
• при заливке фундамента были допущены ошибки или при постройке его не сделали совсем;
• разрушение основания здания;
• особенности грунта;
• отсутствие или плохая работа дренажной системы;
• подтопление;
• разрушение нижних венцов;
• усушка бруса и бревен в стенах здания.

Также дом может покоситься из-за проседания грунта под ним. Чтобы постоянно не делать ремонты, важно определить причину проблемы.

Покоситься дом также может из-за непригодных опорных бревен внизу. При выставлении прежнего положения с помощью домкратов дефектные элементы следует заменить.

Что делать, если дом накренился

Выравнивание покосившегося дома должно происходить после выяснения причины дефектов. Существуют следующие нюансы ремонтных работ:

1. Работать нужно с использованием двух или более домкратов.
2. Чтобы облегчить поднимаемую часть покосившегося дома, важно из него вынести всю мебель, при необходимости демонтировать окна, двери, полы и другие съемные элементы.
3. Перемещать конструкцию здания нужно медленно и равномерно. Оголовки каждого домкрата поднимают по очереди не более чем на 5 см. При поднятии дома рекомендуют использовать страховочные подкладки из досок подходящей толщины.
4. Важно правильно контролировать высоту подъема. Для этого измеряют расстояние между метками, начерченными на стене и независимой стойке.
5. Также стоит соблюдать вертикальность перемещения. Если при подъеме в доме обнаруживают перекосы стен и других элементов, необходимо приостановить движение и выровнять положение.

Как выровнять покосившийся деревянный дом своими руками

Исправить дом, который наклонился, можно с помощью механического или декорирующего способа.

При первом методе выравнивания покосившегося каркасного строения и его элементов используют уголок из металла. Его формируют из специальных пластин необходимого размера. С каждой стороны в уголке делают отверстия для крепления его к стене или потолку дома. Закрепляют деталь стальными шпильками с резьбой. Благодаря металлическому уголку покосившемуся зданию можно придать симметричность.

Элементы крепят следующим образом:

1. Вначале просверливают сквозное отверстие диаметром немного меньше окружности шпильки, которую в него будут забивать.
2. Прикладывают к нужному месту уголок и закрепляют гайками. Степень фиксации бревен можно регулировать с помощью затягивания резьбы. Благодаря такому приему избавляются от перекосов и других дефектов.

Если покосился дом из бруса из-за нарушения целостности фундамента, его выравнивают с помощью домкратов. Работая с такими устройствами важно соблюдать следующие правила:

1. Устанавливать нужно минимум два домкрата.
2. Из дома выносят всю мебель, чтобы максимально снизить нагрузку при подъеме.
3. Домкраты поднимают по очереди постепенно. Высота подъема за один раз должна быть не более 5 см.

После поднятия просевшей стены выполняют восстановление несущего фундамента и убирают домкраты.

Если стены покосились незначительно, основные конструктивные элементы дома без изменений, то можно для устранения проблемы воспользоваться декорирующим способом. Иногда такой метод используют после первого. Выравнивание выполняют с помощью гипсокартона. Перед работой все закрываемые деревянные элементы обрабатывают антисептиком и огнезащитной пропиткой. После чего выполняют пароизоляцию из ПВХ пленки, чтобы предупредить проникновение влаги в деревянные стены. Вместо пленки можно использовать фольгированную мембрану.

На следующем этапе обустраивают обрешетку, к которой крепят гипсокартонные листы. Иногда дополнительно делают слой утеплителя между стенами и гипсокартоном.

Совет! При монтаже гипсокартонных листов важно оставлять небольшие зазоры, которые в дальнейшем шпаклюют. В конце ремонтных работ гипсокартон можно покрасить.

Если наклонился каркасный дом, ремонтные работы выполняют в следующей последовательности:

1. Вначале внимательно осматривают всю конструкцию. Чтобы выполнить качественный осмотр, иногда требуется разобрать наружную или внутреннюю обшивку. При выполнении капитального ремонта выполняют процедуру с двух сторон.
2. Важно не поддаваться панике. Иногда достаточно частично перебрать элементы покосившегося каркасного дома, чтобы выявить участки перекошенных деталей.
3. Часто изнашиваются больше соединяющие элементы каркаса, из-за чего дом начинает перекашиваться.
4. Для устранения дефектов используют домкраты. Их ставят на надежной основе: на крепкой и толстой доске или швеллере. Под просевшей частью выкладывают кирпичи или делают бетонную заливку. Новый фрагмент фундамента отделяют от стены с помощью гидроизоляции.
5. Чтобы получить максимально устойчивый результат, по углам выложенных свай обязательно делают связующий бетонный пояс.

Важно! Стоит обратить внимание на то, в каком состоянии находятся подкосы в каркасе. Изношенные элементы следует заменить. Так как именно подкосы придают каркасной конструкции жесткости.

В некоторых случаях достаточно заменить пострадавшие соединения или добавить новые. При недобросовестном сборе каркасного дома иногда мастера вовсе не устанавливают подкосы. Чтобы остановить и устранить негативные последствия, важно смонтировать недостающие элементы.

При монтаже, вертикальные элементы каркаса выравнивают по уровню и только потом закрепляют подкосы.

Если под брусья сложно подставить домкрат, поднять покосившийся дом можно с помощью клиньев. Работы выполняют следующим образом:

1. Под покосившимся углом с промежутками около 30 см от угла с двух сторон одновременно забивают подготовленные клинья.
2. Первый клин располагают между нижним брусом и фундаментом. Вбивание выполняют таким образом, чтобы приподнять покосившийся дом на несколько сантиметров. Высота подъема здания зависит от длины клина.
3. Возле вбитого клина загоняют второй (более толстый).
4. Под первый клинок подкладывают доску.

Перечисленные действия приподнимают постройку на высоту, которая позволяет далее использовать домкрат.

Совет! При подъеме покосившегося дома важно не спешить с резкими движениями. Обязательно нужно соблюдать уровень.

Если нужен ремонт, когда покосился дом из-за подтоплений, прибегают к возведению насыпи (дамбы), которая не будет давать воде подходить к строению. Дополнительно следует укрепить береговую полосу. После выполнения перечисленных работ дом приподнимают и выравнивают с помощью прочных доборных элементов на высоту углов.

Предотвращение появления перекосов

Чтобы предупредить или снизить сдвиг брусьев или бревен дома по горизонтали, выполняют окосячку. Это нежесткая схема крепления для окошек и дверей, которую вставляют в проем деревянных стен. Благодаря такой конструкции можно предупредить появление щелей между элементами деревянного дома.

Чтобы соседние венцы друг с другом были стабильно расположены, используют нагели при возведении стен. Благодаря такому приему при изменении влажности брус исключительно сжимается, но не скручивается.

С помощью нагелей сращивают бревна по длине

Это необходимо для исключения расхождения венцов и появления щелей.

Важно! Если степень влажности нагеля меньше, чем у стен, то происходит фиксация или сдавливание элементов при усушке.

Заключение

Если накренился дом, важно вначале выяснить причину появления дефекта, чтобы успешно ее устранить. Для выравнивания перекоса используют домкрат, другие инструменты и материалы. Устраняют проблему механическим или декорирующим способом. Если нет возможности подложить домкрат, вначале пользуют клиньями. Выровнять накренившийся дом можно самостоятельно, или пригласив опытных профессионалов. Чтобы предупредить в будущем появление перекосов стен или потолка в каркасном доме или помещении из бруса, важно при его монтаже соблюдать все правила обустройства, качественно сделать фундамент, отмостку, при необходимости дамбы. Процесс выравнивания покосившегося дома можно посмотреть на видео.

• Чистка дымохода своими руками
• Домашняя мини сауна в квартире своими руками
• Как высушить подвал и погреб от сырости
• Как вывести плесень в квартире

Как поднять каркасный дом

Последние 15 лет я вел свой бизнес из 20-футового дома. на 24 фута. гараж, сарай и несколько прицепов. Серьезная организация практически невозможна без централизованного хранения.

То, что нам нужно, всегда находится где-то в другом месте. (Показательный пример: когда я собирал все необходимое для переезда на новое рабочее место, я нашел 17 пистолетов для герметика, которые я припрятал за эти годы. ) Недавно я купил недвижимость, на которую присматривался годами, и она была наконец-то пришло время спроектировать и построить мою мировую штаб-квартиру. Лот был относительно ровным, и мой план состоял в том, чтобы удерживать расходы как можно ниже, поскольку в конце не было клиента, которому нужно было бы выставить счет.

Я выбрал столбчатую конструкцию, которая, возможно, является самой дешевой структурой, которую вы можете построить, и идеальным зданием для многих целей, в том числе в качестве огромной мастерской и складского помещения для моего бизнеса. Я выбрал компоненты, которые, по моему мнению, помогут моему зданию прослужить долго, и я объясню свой выбор позже. Каркасно-стоечные здания могут быть отделаны столь же многими способами, как и любая другая конструкция; здесь, я проведу вас через кадр.

Что такое почтовая рамка?

Каркасные здания, иногда называемые столбовыми зданиями или столбовыми амбарами, не имеют сплошного фундамента. Они используют ямы, вырытые или пробуренные ниже линии промерзания почвы. Столбы либо устанавливаются на бетонную подушку и закапываются, либо прикрепляются к бетонной опоре выше уровня земли. Затем эти столбы используются для поддержки каркаса и облицовки здания. Кроме того, каркасы стоек обычно не имеют обшивки; К стойкам горизонтально прибиваются прогоны 2×4 для крепления обшивки стены. Прогоны крепятся перпендикулярно фермам, чтобы создать крепление и опору для кровли, которая обычно составляет стальные панели . Металлические панели также придают зданию дополнительную устойчивость к скольжению.

Я сам выбрал каждый компонент здания, зная, что, поскольку я буду использовать здание, у меня будет шанс попробовать некоторые новые вещи, которые я не буду тестировать на платных клиентах. Если бы я знал о сложности многих решений, которые мне пришлось бы принять, я бы, возможно, выбрал пакет пост-рамки, который предлагают несколько моих поставщиков.

Рассмотрите свой участок

Каркасные здания действительно работают только на относительно ровных участках. Нет блочных стен, которые выполняли бы двойную функцию подпорных стен. Строительная площадка должна быть плоской, и если вы не хотите, чтобы внутри был естественный водоем, вы должны заполнить нижнюю часть площадки под площадкой, а не обрезать верхнюю сторону. Даже на моем относительно ровном участке мне пришлось заполнить 18 дюймов в одном углу. В сумме это составило около 150 тонн модифицированного гравия 2А, в состав которого входят частицы размером от 3/4 дюйма. камня до крупнозернистого песка.

Работа над строительным каркасом начинается так же, как и над любым другим зданием. У меня на участке был сенокос, так что с расчисткой деревьев проблем не было. Приехал экскаватор и снял верхний слой почвы под дорогу, строительную площадку и парковку. Мы проложили все трубопроводы и кабелепроводы внутри строительной линии, установили обрешеточные доски и использовали канаты для разметки и выравнивания фундаментов стоек. Затем мы разложили общие отверстия для фундамента на 8 футов. центры и опоры по обеим сторонам гаража и входных дверей. У меня было 280 ярдов. (560 тонн) гравия привезено и разбросано, потому что я ненавижу работать в грязи.

Залить фундаменты и установить кронштейны Обычно опоры стоек представляют собой отверстия, просверленные в почве с помощью установленного на машине шнека. Эти отверстия закрываются опалубкой из бетонной трубы, установленной на уклоне, и обрезаются так, чтобы ее высота соответствовала высоте готовой плиты. Затем кронштейны стоек мокрым способом закрепляются на струнной линии, и после отверждения начинается обрамление. Я использовал этот метод, но он нервный. Я всегда беспокоюсь, что струна или макет неверны, что приведет к кривой стене. На своем корпусе я попробовал стоечно-кронштейновую систему производства Система бетонных опор с. Он включает в себя тот же процесс, что и традиционные кронштейны для мокрой установки, но его пластиковая форма и кронштейн крепятся к грязевой доске, сохраняя все на макете. Залить фундамент. Мы использовали мой погрузчик с бортовым поворотом, оснащенный 18-дюймовым колесом. шнек для бурения 48-дюймового ствола здания. глубокие фундаменты, в сумме до 10 ярдов. из бетона. Обработанный давлением 2 × 10 содержит пластиковую форму высшего качества и содержит бетонную плиту, которую нужно разместить и закончить позже. Уплотнение бетонного основания куском арматуры предотвращает образование пустот. Фото: Эндрю Грейс Установите опорные кронштейны. Кронштейны, которые прикрепляют стойки к бетонным опорам, устанавливаются мокрым способом в бетон и выравниваются по струнным линиям, обозначающим площадь здания. Правильная установка струн и точное размещение оснований стоек имеют решающее значение для получения прямого квадратного здания. Фото: Эндрю Грейс Фото: предоставлено компанией Concrete Pier Systems.

Заглубленные столбы или надземные кронштейны?

Одно из важных решений при планировании стоечно-каркасного здания — закапывать ли столбы или использовать кронштейны выше уровня земли. Текущее мнение состоит в том, что закопанные столбы — это плохо, потому что они гниют. Я работал на 100-летних амбарах с заглубленными столбами, так что у меня не было такого опыта.

Тем не менее, я не люблю втыкать столбы в землю, потому что их трудно сделать идеальными. Перемещение 20 футов. столб, который находится на высоте 4 фута в земле, — это борьба, в которой никто не выигрывает. И я понимаю, что если вы строите сарай, чтобы защитить скот от дождя и снега, совершенство не является целью; Мне нужен точный макет, потому что он делает остальную часть сборки более эффективной, экономя время и деньги. Кронштейны из стали более высокого класса легче установить на струну для большей точности.

Выберите место, чтобы начать подъем кадра При строительстве типичного каркасного дома большинство строителей начинают с самой длинной наружной стены. При большом стоечно-каркасном здании приходится думать о машинном доступе для постановки ферм. В моем доме торец фронтона, выходящий на улицу, имеет верхнюю дверь, а задний фасад — нет. Я решил начать обрамление фронтона без проема, чтобы я мог использовать большое отверстие на другом конце, чтобы занести вездеходный вилочный погрузчик внутрь для подъема первой стены. Проверить уровень. Если у вас высокий или низкий пирс или кронштейн, вы можете отрегулировать длину стойки так, чтобы карниз и верхняя часть стены оказались на одной высоте. Все наши опоры находились в пределах 1⁄8 дюйма друг от друга, поэтому нам не нужно было обрезать какие-либо стойки. Выложить посты. Гораздо проще сделать гирляндную компоновку, когда столбы сложены в кучу на земле. Когда концы столбов выровнены, места обхвата измеряются рулеткой, прежде чем отметки продолжаются поперек сваи угольником для гипсокартона. Удлинить стойки фронтона. Стойки обычно имеют одинаковую длину в зависимости от высоты карниза здания. Стойки имеют свободное центральное ламинирование, которое вырезается на месте в соответствии с указанной фермой. Фронтонные стойки удлиняются за счет удаления центрального ламината и добавления более длинной секции 2 × 6, чтобы соответствовать высоте фермы. Поднимите фронтонную стену. Я видел, как другие строители прикрепляли подпорки к столбам на земле и наклоняли стены целиком. Поскольку у нас был телескопический погрузчик, я решил попробовать его. Позже мы ставили столбы один за другим вручную и гоняли по ходу движения. Последний способ показался безопаснее и не занимал много времени, да и слушать шум машины не приходилось. Квадрат с цепочкой. Выравнивание стен с помощью деревянных распорок в больших зданиях затруднено, так как пролеты слишком велики для 16 футов. материал. Я использовал цепи с храповым механизмом, как дальнобойщики, чтобы закрепить груз. Цепи можно соединять вместе для больших пролетов, а крепления с храповым механизмом обеспечивают удобство регулировки. Вес цепи часто будет тянуть настенный квадрат. Закончить подпруга. Стена крепится отвесно и натягивается квадратом, остальные распорки устанавливаются с платформенного подъемника. Распорки располагаются на расстоянии 24 дюйма от центра и крепятся оцинкованными гвоздями с кольцевым стержнем.

Какие посты?

Далее нужно было выбрать посты. Есть удивительное количество вариантов. Твердые, обработанные давлением 6×6 были стандартным выбором, когда я начинал. С тех пор ламинированные столбы стали более распространенными. Ламинированные стойки обычно состоят из трех 2х6, прибитых или склеенных вместе. Они, как правило, более прямые и устойчивые, чем массивная древесина, и доступны большей длины. Их можно заказать обработанными, необработанными или даже обработанными на первые 6 футов

Я заказал стойки с гвоздевым ламинированием, потому что я приверженец старой школы и доверяю механическому креплению, но производители компонентов сказали мне, что между гвоздями и клеем нет никакой разницы в производительности. Поскольку я использовал брекеты высшего класса, я выбрал необработанные штифты. Сообщения не промокнут, поэтому я не мог оправдать платить на 600 долларов больше за обработанные сообщения, хотя я нанес немного Anchorseal, чтобы почувствовать себя лучше.

Поднять пересекающиеся стены После того, как фронтонная стена была закреплена и закреплена, я обрамил перпендикулярные карнизные стены. Это помогло укрепить фронтонную стену и удержать здание в вертикальном положении в случае сильного ветра во время строительства. Подготовьте пост. Столбы здания имеют центральную пластину, которая регулируется для различных конструкций ферм и полевых условий. После того, как он обрезан, чтобы соответствовать ферме, его прибивают на место до того, как столб будет поднят. Подпруга и столбы работают вместе. Стойка помещается в U-образное основание и поднимается в нужное положение. После проверки отвеса к верхней части прибивается обвязка 2 × 6, которая помогает удерживать стойку в вертикальном положении. Этот более широкий пояс в верхней части стены имеет достаточно места для крепления F-профиля для металлического потолка и J-профиля для металлического сайдинга. По мере возведения стены поднимаются дополнительные стойки и крепятся подпорки. Открытие моста. Широкие верхние двери нуждаются в перемычках для передачи нагрузки крыши вокруг проема. Пары 2×12 в верхней части стены и над проемом поддерживают укороченную стойку, удерживающую конец фермы, который выходит над дверью. Детали прибиваются гвоздями, а затем крепятся структурными винтами. Сделай это прямо. Иногда столбы имеют изгиб, но часто их можно распрямить с помощью кувалды и трамплина, упираясь в ближайший столб. После того, как подпорки будут полностью закреплены, стойка останется прямой. Проверить отвес. Стойки устанавливаются вертикально перед их креплением к основанию стойки. В противном случае большие винты сделали бы невозможным их перемещение. Держите стойки. Площадь поверхности высокого стоечно-каркасного здания создает сильные ветровые нагрузки и подъемные силы на соединения стойки с опорой. Линейные сообщения получают шесть 1/2 дюйма. на 3 дюйма стяжные винты и четыре 1⁄4-дюйм. на 2 дюйма конструкционные винты.

Какой каркас крыши?

Мое следующее решение было около схема фермы и прогоны. Типичная практика здесь заключается в том, что 2 × 12 прикручиваются болтами к каждой стороне стоек, создавая балку, называемую вешалкой фермы. Затем фермы устанавливаются на 4 фута. центры, прогоны 2 × 4 прибиты гвоздями на 2 фута. центры, а стальные панели крыши привинчиваются непосредственно к прогонам. Я никогда не был в восторге от этой системы по нескольким причинам. Во-первых, несущая кровля рассчитывает на крепеж. Несмотря на то, что я уверен, что инженерия надежна, а 1⁄2-дюймовый. болты будут держать, для меня это не идеал. Во-вторых, это затрудняет раскачивание ферм. Мы используем 16 футов. материал для прогонов, и вы в конечном итоге пытаетесь проскользнуть 40-футовый. ферма под 12 фт. из поникших 2х досок. И последнее, это небезопасно. Группа рабочих, карабкающихся по временно укрепленному зданию, — это несчастный случай, ожидающий своего часа.

Мои фермы были рассчитаны на 8 футов по центру, и я смог заказать свои стойки «низко по центру», что означает 5 футов. часть среднего слоя была отправлена ​​в разобранном виде. Я обрезал его по длине, чтобы учесть глубину фермы на линии здания, чтобы создать карман. Каждая ферма опускается в карман и прикручивается к стойке. Это позволяет пути прохождения нагрузки от крыши непосредственно к фундаменту. На 8 футов. В центре прогоны обычно имеют размер 2×4, установленные по краю и прибитые гвоздем 40d к каждой ферме. Я не думаю, что этот подход правильно учитывает подъем, и вы все равно в конечном итоге карабкаетесь по временно закрепленной крыше. Я нашел двойную подвеску седловидного типа (MiTek JDS26) для крепления прогонов к фермам.

Мы смогли установить подвески, когда ферма была на земле, отрезать все прогоны по длине на земле и установить их с подъемника с помощью гвоздезабивателя с металлическими соединителями, даже не забравшись на крышу. Хорошо закрепленные соединители сопротивляются подъему лучше, чем гвозди, и мы смогли установить прогоны быстрее, проще и безопаснее, чем любым другим способом, который я пробовал.

Подготовка и установка фермы фронтона Лучше всего работать от одного конца здания к противоположному. В моем здании была большая верхняя дверь на одном фронтоне, поэтому мы начали с противоположной стены и двигались к отверстию. Если в вашем здании нет большого отверстия для проезда вилочного погрузчика, вам, возможно, придется использовать кран. Заблокируйте свесы. К верхнему поясу концевой фермы привинчены блоки 2×6 для поддержки подфасции 2×6. Эти два элемента с привинченной металлической кровлей сверху образуют фронтонные свесы. Гвозди на соединителях прогонов. Металлические соединители в виде перевернутых подвесок для балок удерживают прогоны, соединяющие фермы. Прогоны придают прочность каркасу и обеспечивают крепление металлических кровельных панелей. Гвоздезабивной пистолет с металлическими соединителями необходим для забивания тысяч необходимых гвоздей. Установить нижнюю панель. Субфасция 2×6 с вертикальными вырезами на коньке и карнизе прибита к блокам 2×6 для создания выступа фронтона. Поднимите и закрепите фронтон. Когда выступ установлен, ферма поднимается на место снаружи здания. Сначала он прикручивается к стойкам структурными винтами, а затем закрепляется временными диагональными связями.

Подготовка и установка общих ферм Большинство строителей стоечных каркасов используют вездеходный вилочный погрузчик для установки ферм. Выбирая арендованную машину, убедитесь, что у нее достаточно места для установки последних нескольких (в моем случае трех) ферм снаружи здания, потому что места для их размещения изнутри конструкции с другими фермами на месте недостаточно. Если площадка тесная, рассмотрите возможность найма крана для установки ферм; перемещение их по площадке с помощью вилочного погрузчика требует много места. Выровняйте стопку. Несколько ударов кувалдой помогают выровнять фермы встык, чтобы они образовали идеальную стопку для компоновки. Кусок 2х6 защищает фермы от ударов кувалдой. Рычаг, сделанный из 2 × 4, прикрученного к нижней ферме, помогает выровнять стопку по вертикали. Выложите прогоны. Разметку прогонов проще сделать на земле, чем с фермой на раме. Прогоны 2 × 6 расположены на расстоянии 24 дюйма от центра. Перенос меток. После перепроверки макета с помощью угольника перенесите макет с верхней фермы на остальную часть штабеля. Обрежьте прогоны. Используя пару стержневых зажимов для крепления 2×6, я обрезал прогоны по длине. Прогоны могут быть вырезаны по индивидуальному заказу как часть пакета пост-рамы. Поднимите и установите. Ферма поднимается, а затем опускается в карман между пластинами внешней стойки. Стойка вдавливается или выдвигается кувалдой до тех пор, пока внешняя сторона стойки не будет совмещена с нижним поясом фермы. Ламинаты внешних стоек позже обрезаются сабельной пилой, чтобы соответствовать уклону крыши. Заблокируйте его. Три 4-дюймовых. конструкционные винты крепят конец фермы к стойке, обеспечивая сопротивление подъему и укрепляя стену против сильного ветра. Установите и закрепите прогоны. Прогоны вставлены в подвески, что помогает укрепить ферму. Если ферма фронтона вертикальная, а все стойки находятся на одной высоте, общие фермы будут вертикальными, а прогоны — ровными. Прибейте прогоны к вешалкам. Концы прогона крепятся к своим соединителям с помощью 2-1/2 дюйма. гвозди. Двойное крепление соединителей гвоздями придает им лучшую устойчивость к ветру, чем использование одних только гвоздей. Длинный трубный хомут уменьшает пространство между шаткими фермами, поэтому прогоны подходят правильно.

Обшивка снаружи

Без сплошной обшивки стоечно-каркасные здания могут стоять стеллажными. Удивительно, но металлическая кровля и сайдинг помогают зданию противостоять вешалкам. Временные распорки важны для того, чтобы удерживать здание вертикально, ровно и ровно до тех пор, пока не будет установлена ​​облицовка. Мы установили внутренние X-образные распорки в углах здания, а также установили все распорки системы крыши, указанные проектировщиком ферм.

Как получилось?

Есть много способов построить каркасное здание, и я уверен, что большинство из них работают. Это был лучший способ, который я мог придумать, чтобы сделать это, и, когда все сказано и сделано, я доволен принятыми решениями. Трое из нас построили 3600 кв. футов. здание, большая часть которого имеет высоту 18 футов, не нарушая ни спины, ни берега. Нам очень помогли вездеходный подъемник с платформой и телескопический погрузчик, но мы могли бы сделать это другими способами, которые требуют больше времени.

Самым сложным для меня было перестать мыслить как строители домов. Почтовые фреймы — это другое животное. К оконным и дверным обрамлениям нужно привыкнуть, а установка блокировка для всей отделки и прошивки требует изрядной предусмотрительности. Но здание простое, если у вас есть сильные столярные основы и, как и во всем остальном, вы сосредоточены на деталях.

Отделка переднего фронтона  Чтобы обеспечить больше места для маневрирования вилочного погрузчика и подъема ферм, каркас переднего фронтона был оставлен незавершенным. После того, как все общие фермы были на месте, была построена фронтонная стена, а последняя ферма была подготовлена ​​и поднята с использованием тех же деталей выступа, что и на другом конце. Заголовок идет первым. Фасад здания имеет верхнюю дверь шириной 12 футов. Установка перемычки укрепляет стену, чтобы можно было установить ферму, создающую фронтон. Как и в верхней части верхней двери, установленной ранее, в ней используется пара 2х12, прикрепленных структурными винтами к стойкам с обеих сторон проема. Установите второй фронтон. Последний фронтон поднимается так же, как и первый, с соединителями выступа и прогона, установленными до того, как он будет поднят на место и прикреплен к стойкам, образующим стену фронтона. Прогоны заключают сделку. Прогоны, установленные между вторым фронтоном и общей фермой, завершают каркас крыши. Каркас в основном сделан, конструкция прочная и ветроустойчивая.

Добавить дверные и оконные проемы Так как стойки являются несущими элементами, входные двери и оконные проемы не требуют обычных перемычек. Вместо этого прикрученные к обхватам 2×6 баксы создают оконные и дверные проемы. Я использовал 8 футов. подпоясать как высота жатки. Можно добавить подпорки, если верхняя часть проема или грубый подоконник не ложатся на обычные подпорки. Я использовал подпорки 2×6 вверху и внизу окон, чтобы укрепить стену и оставить больше места для оконных фланцев и отделки. Построить оконные баксы. Трех- или четырехгранный козырек создает проем для входных дверей и окон. Он обрамляется по размеру дверного или оконного проема и крепится к ригелям. Полностью крепится. Оконный козырек надежно крепится к раме с помощью 3-дюймового. винты, вбитые через обхваты в самец позади них. Обрежьте обхваты. Подпруга подрезана по месту, чтобы соответствовать отверстию, созданному баком 2 × 6. Заполните пустоты. Обрезки от обрезки ригелей используются для заполнения промежутков между ригелями вокруг проема, поэтому кромка окна, прибитая гвоздями, полностью поддерживается сплошным каркасом.

Andrew Grace is a builder and remodeler in Ligonier, Pa. Photos by Patrick McCombe, except where noted

From Fine Homebuilding #307

RELATED STORIES

• 5 шагов к установке бетонных опор
• Подкаст 301: Палка или опорная рама, перевернутая обшивка и зачеканка кедровой черепицы

Как подготовиться к подъему деревянного каркаса

Фото: New Energy Works Timberframers

Чтобы дом вашей мечты обрел форму, нужна деревня, и все начинается с возведения каркаса. Уходя своими корнями в американскую историю 18-го и 19-го веков, воспитание само по себе может быть захватывающим событием для семьи и друзей, но этот процесс также может быть загадочным для домовладельцев. Здесь мы отвечаем на три распространенных вопроса о возведении деревянного каркаса, а также даем советы, как обеспечить бесперебойную работу этой жизненно важной части процесса возведения деревянного дома.

В: Что в первую очередь должен сделать мой строитель/генеральный подрядчик, прежде чем моя лесозаготовительная компания сможет поднять раму?

A: Самая большая проблема, с которой должен столкнуться ваш подрядчик, — это доступность площадки. Убедитесь, что бортовой прицеп может получить доступ к ровной и чистой площадке рядом с фундаментом, и помните, что для длинной установки требуется минимальный радиус поворота 45 градусов. Если какое-либо из этих условий не может быть выполнено, убедитесь, что рядом находится альтернативный пункт выдачи и что имеется оборудование для разгрузки материалов.

Другими важными элементами в контрольном списке вашего подрядчика являются фундамент и система первого этажа. Постарайтесь установить фундамент как минимум за две недели до запланированной поставки. Опорные столбы подвала также должны быть на месте. Конечно, вся работа, которая будет происходить, потребует электричества, поэтому позаботьтесь о том, чтобы постоянное или временное питание (возможно, в виде газогенератора) располагалось близко к фундаменту.

Наконец, он должен убедиться, что все необходимые разрешения получены. Сроки получения разрешений зависят от того, где вы живете, поэтому обязательно проконсультируйтесь с разрешительным агентством в вашей юрисдикции.

См. также: 11 советов по созданию идеального дома из дерева

В: Сегодня день доставки — грузовик с деревянным каркасом подъезжает ко мне. Что происходит дальше?

A: В зависимости от конструкции дома и рельефа местности убедитесь, что на время подъема доступен либо кран, либо люлька (вездеходный телескопический вилочный погрузчик). Эти машины также можно использовать для разгрузки материала по мере его поступления. Водители грузовиков обычно выделяют два часа на разгрузку и могут взимать дополнительную плату за время, потраченное сверх этого времени.

Далее, вашему подрядчику важно защитить все компоненты. Особенно это касается рамы. Он должен использовать 2 на 4, чтобы пространство между бревнами для воздушного потока. Воздействие любой ненастной погоды может привести к повреждению и задержке подъема. Проверьте коносамент или грузовой манифест, чтобы убедиться, что все перечисленное было доставлено. Осмотрите на наличие повреждений или недостачи материалов и обязательно отметьте любые несоответствия.

Отсюда предположим, что в доме площадью 2500 квадратных футов потребуется от трех до пяти дней, чтобы установить систему балок первого этажа и поднять каркас. Установка SIP для крыши и стен займет больше времени, учитывая некоторые переменные, такие как установка настила крыши с шипами и канавками. Это время также используется для установки наружных дверей и окон.

В: Следует ли окрашивать раму до или после ее подъема?

A: Оптимально делать это одновременно с нанесением других красок, морилок и отделки в доме. Другими словами, не стоит наносить морилку до поднятия рамы. Сложнее растушевать или отремонтировать пятнистую отделку из-за неизбежных ударов и зазубрин, которые возникнут во время наращивания.

A ПРИМЕЧАНИЕ О СООТВЕТСТВИИ СТРОИТЕЛЬНЫМ НОРМАМ

По мере того, как вы приближаетесь к этапу строительства, полезно понимать, чего местные власти ожидают от вашего строителя. Как правило, ваш строительный инспектор просматривает проект вашего нового дома, прежде чем выдать разрешение на строительство, которое необходимо для начала строительства. Во время строительства инспекторы будут проводить проверки на месте, чтобы убедиться, что ваш дом соответствует своему проекту. Если есть несоответствия между планом и тем, что строится, инспектор имеет право остановить строительство, пока проблема не будет устранена.
