Как начертить план дома: 9 шагов (с иллюстрациями)

‘).insertAfter(«#intro»),$(‘

‘).insertBefore(«.youmightalsolike»),$(‘

‘).insertBefore(«#quiz_container»),$(‘

‘).insertBefore(«#newsletter_block_main»),fa(! 0),b=document.getElementsByClassName(«scrolltomarker»),a=0;a

В этой статье:

Шаги

Дополнительные статьи

Вам всегда хотелось самостоятельно разработать проект своего дома? Начертите его общий план со всеми комнатами. Создать собственный проект на самом деле легче, чем вы думаете.

Шаги

1
Подумайте, что вы хотите получить в результате. Перед тем как приступить к созданию плана, подумайте над тем, какой дом вы хотели бы. Необходимо заранее знать, сколько в нем будет комнат и этажей.
2
Нарисуйте карандашом периметр дома, обозначив тем самым его внешние стены.
Для удобства возьмите большой лист миллиметровой бумаги.
- Начертив периметр дома, проведите рядом с ним параллельную линию. Эта линия должна соседствовать с первой, например, отстоять от нее на одно деление, но точное расстояние между ними не важно. Это делается для красоты и чтобы подчеркнуть толщину внешних стен. Если в доме будет второй этаж, возьмите еще один лист бумаги и положите его поверх первого. Таким образом, сквозь верхний лист бумаги вы будете видеть нанесенные на нижний лист внешние стены, ограничивающие и второй этаж.
3
Теперь можно начертить внутренние стены; как и для внешних стен, используйте двойную линию.

Не забудьте включить в чертеж все комнаты, запланированные вами. Многие забывают при этом о подсобном помещении, предназначенном для размещения нагревателя, стиральной машины, сушилки, фильтра для воды и тому подобного.
4
Начертите окна и двери. После того, как вы нарисуете все стены, можно приступить к изображению окон и двеей. Они могут различаться по размеру. Например, входная дверь, как правило, больше, чем дверь, ведущая в туалетную комнату.
- Чтобы нарисовать окно, сотрите участок стены в том месте, где оно будет располагаться. Проведите линию между стенами. Придайте окну толщину, проведя еще одну линию, выступающую наружу от первой на одно деление. Поскольку эти линии будут лежать между линиями миллиметровой бумаги, для их проведения потребуется линейка. Как правило, комнаты, выходящие к внешним стенам, имеют как минимум по одному окну, но точное количество окон в каждой комнате зависит от дизайнера, то есть от вас.
- Двери чертить немного легче, чем окна. Просто сотрите резинкой место в стене, предназначенное для двери, после чего соедините стены прямой линией, проходящей посередине. В отличие от окна, вторую, внешнюю линию проводить не надо.
5

Найдите лекало с шаблонами, чтобы по ним начертить остальные объекты. Пришло время заняться деталями интерьера. В доме понадобятся водопроводные раковины, туалет, ванная комната, стенные шкафы, плита, холодильник. Все это можно нарисовать, пользуясь специальными шаблонами. Если у вас нет таких шаблонов, просто обозначьте на плане места расположения различных объектов, не вдаваясь в детали – лишь бы было понятно, где что находится.
6
Чтобы иметь представление о том, что у вас получится в результате и как будут выглядеть комнаты, попробуйте нанести на чертеж предметы мебели.
Этот шаг не обязателен, но лучше все же представлять, как будет выглядеть дом изнутри. Можно начертить кровати, телевизор, диваны, столы и стулья. Для мебели, как и для бытовых объектов, также существуют специальные шаблоны. Не вдавайтесь в мелкие детали и чертите предметы мебели в виде квадратов и прямоугольников, пользуясь линиями на миллиметровой бумаге.
7
Перейдите к планировке двора. До следующего шага нет необходимости наносить много подробностей. Просто обозначьте крыльцо и подъездную дорожку. В отличие от стен, толщину краев крыльца обозначать не надо, поэтому используйте одинарную линию.
8
Для надписей используйте тонкую черную ручку. Подпишите назначение каждой комнаты. Чтобы надписи не занимали слишком много места, можно использовать аббревиатуры, например, туалетную комнату обозначить как ТК. Чтобы надписи было легко разобрать, пишите печатными буквами. Затем обведите черной ручкой карандашные линии, нанесенные вами ранее. Закрасьте бытовые объекты и предметы мебели цветными фломастерами, причем для шкафов используйте коричневый цвет. Крыльцо можно закрасить коричневым или серым фломастером, в зависимости от того, будет оно деревянным или цементным. Лужайку с травой вокруг дома заштрихуйте зеленым. Для окон можно использовать синий цвет, а для стен – черный либо серый.
9
<finished>
Реклама

Что вам понадобится

Миллиметровая бумага
Карандаш
Цветные фломастеры
Тонкая черная ручка
Линейка (желательно)
Архитектурное лекало
Ластик

Об этой статье

На других языках

Как начертить план дома — Wiki How Русский

Эту страницу просматривали 39 880 раз.

Нарисовать план дома | Строительство бани

Проекты бань

Нарисовать план дома можно в обычном редакторе Word

Если вам понадобилось срочно нарисовать план дома или бани самому,просто для наглядности,для уточнения тех или иных размеров помещений,то не надо искать специальной программы.

Специальные программы обычно многофункциональны,имею сложный интерфейс. Они рассчитаны на проектировщиков,поэтому вам понадобится большое количество времени,чтобы в ней разобраться,научиться пользоваться.

Нарисовать планировку бани или дома очень быстро и достаточно профессионально для строительства своими руками можно в обычном Ворде. Например, план бани с парилкой нарисован мной с помощью инструментов Word.

Итак,последовательность действий:

создаем файл Ворд через «файл»-«создать»-«Word»
заходим в него
в меню рисование выбираем значок «прямоугольник»
Рисуем общий размер бани с помощью значка «прямоугольник»
рисуем прямоугольник
корректируем его размеры в соответствии с масштабом: по верхней линейке отмеряем общую длину бани( в данном примере она равна 7м) и пододвигаем ширину прямоугольника,которая должна быть равной 3м по боковой левой линейке. Таким образов у нас появилось здание (дом или баня) общими размерами 3х7 м
Обозначаем внутренние стены между помещениями воспользовавшись значком «линия». Первое и второе помещения разграничиваем линиями,ширина между которыми 2м. Третье помещение соответственно получается 3м
Рисуем линии внутренних стен и дверей значком «линия»
Если необходимо уменьшить или увеличить данные помещения,то сдвигаем линии,обозначающие стены между помещениями,кликнув на них(активизировав линию).
Обозначаем на плане дверные проемы опять же с помощью значка «линия».На чертежах дверь обозначается косой линией,которая означает открытую дверь.Наносим такие линии в каждом помещении
Пишем наименование помещений. Кликая на значок в крайнем левом углу «Добавить объект WordArt»,вызываем окно выбора надписи.Выбираем любое,лучше попроще.Говорим «ок».После чего заполняем в открывшемся окне надпись,предварительно выбрав размер шрифта. Появившуюся надпись на плане захватываем и перемещаем в то место,которое ей предназначено. Итак,повторяем данную последовательность действий со всеми надписями,которые необходимо нанести на планРисуем надпись с помощью инструмента WordArtВыбираем шрифт и пишем надпись в окне WordArt
Наносим на план размерные линии с помощью значков «стрелка» и «линия». «Линия» нужна для вертикальных линий, а «стрелку» рисуем между ними.Рисуем линии внутренних стен и дверей значком «линия»
Рисуем размерные линии значком «стрелка»
Над каждой размерной линией («стрелкой») пишем цифры,соответствующие размерам помещений с помощью инструмента WordArt (см. п.9). Если размеры имеют одинаковое значение,то можно воспользоваться левой клавишей мыши и сделать копию надписи,а затем вставить.Это быстрее,чем писать надпись в инструменте WordArt
Чтобы цифра ширины(высоты) помещения стала вдоль размерной линии ее необходимо развернуть,для этого идем в «рисование»,повернуть-отразить-повернуть на 90 градусов.
Снова пишем надпись-наименование чертежа «План бани»-см. п.9
Рисуем дополнительные элементы на плане: печь и душ,воспользовавшись или «линией» или «прямоугольником». Также пишем рядом наименование этих элементов плана.
В заключение в можете написать внизу чертежа примечания,в которых описываете конструктивные особенности вашего проекта: стены,фундамент,крышу или необходимые пояснения к плану бани.
Чертеж плана бани или дома-готов.Конечно,это эскиз,так как на нем не вычерчены и не обозначены толщины наружных и внутренних стен,оконные и дверные проемы. Но,более детальный план вы можете сделать по необходимости.
Нарисовать план дома можно в обычном редакторе Word

Нарисовать план дома или бани в обычном редакторе Word гораздо легче,чем осваивать программу,предназначенную для специалистов. А зачастую большего и не требуется. Такой план смотрится и читается легче и понятнее,чем эскизы от руки.

Как нарисовать план дома

Команда по работе с контентом Edraw

Вы хотите, чтобы сделать ваши планы дома?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как нарисовать план дома в деталях. Просто попробуйте бесплатно прямо сейчас!

Попытайся Свободно

План дома — это набор строительных чертежей (некоторые люди в Азии называют его чертежом), который определяет строительные спецификации жилого дома. Планы дома включают в себя размеры, материалы, которые будет использовать строитель, схему ОВКВ, план потолка, методы и приемы установки. С помощью этого руководства по рисованию плана дома мы сообщим вам, как легко

нарисуйте план дома , используя бесплатные шаблоны и векторные символы, предоставленные EdrawMax.

Каждый план дома будет отличаться в соответствии с потребностями и требованиями клиента. В то же время внутренние и внешние факторы окружающей среды также играют жизненно важную роль в составлении плана дома . Итак, прежде чем мы обсудим, как нарисовать план дома в целом или с помощью бесплатных шаблонов, предоставленных EdrawMax, давайте сначала разберемся, что входит в план дома, и некоторые основные приготовления, которые вы должны сделать, прежде чем рисовать план дома.

для себя или своего клиента.

1. Что включает в себя план дома

Здесь следует отметить, что план дома охватывает все, что присутствует в доме или здании. Например, если у вас установлена система HVAC, она войдет в план дома; если вы работали над планом отражения потолка, он также появится на плане дома. Все характеристики всех этих планов появятся на плане дома. Мы изложили несколько важных планов, которые могут быть включены в большинство планов.

План фундамента : Он включает в себя ванные комнаты, подвалы, кухню и другие важные помещения.
Планы этажей : Включает в себя стены, двери, окна и другие элементы дома.
Внешний вид : Он включает в себя все четыре стороны дома, если смотреть снаружи.
План HVAC включает в себя все игровых символов HVAC , которые вы включили в свой план дома.
Электрическая схема : Включает в себя осветительные приборы, розетки, проекты освещения и многое другое.
Обозначения и метки : Все сведения о символах, включая примечания о пересмотре, находятся в этом разделе.

Что включает в себя план дома:

План фундамента
Планировка этажей
Внешний вид
Игровые символы HVAC
Электрический план
Легенды и этикетки

2. Подготовка к составлению плана дома

Есть много особенностей и вариантов, которые вы должны учитывать при выборе правильного плана дома. Например, хороший план дома отражает вашу индивидуальность и соответствует вашему бюджету. Вы должны сделать некоторые основные приготовления, прежде чем начать рисовать план дома. Некоторые из наиболее важных из них:

Понять бюджет

Вы не можете создать дуплекс, если у вас есть финансы на квартиру-студию. Итак, прежде чем приступить к планированию дома, поймите, сколько вы на самом деле можете потратить на дом.

Семья

Обсудите с членами вашей семьи и проконсультируйтесь с ними об их потребностях, когда дело доходит до дома. Вполне возможно, что хороший сеанс мозгового штурма с вашей семьей приведет к отличным идеям для ваших планов дома.

Безопасность

Всегда думайте о безопасности и неприкосновенности частной жизни членов вашей семьи, прежде чем работать над планами дома. Если вы живете со старейшинами, убедитесь, что они получают комнаты рядом с туалетом или на первом этаже.

Мебель

Когда вы планируете построить новый дом, подумайте о мебели, которая у вас уже есть. Это поможет вам принять несколько быстрых решений.

Будь практичным

В большинстве случаев мы слышим, что владелец дома сделал все возможное, чтобы создать дом, но все равно он выглядит не очень хорошо! Основная причина этого в том, что они не были практичными, когда начали работать над планом дома. Старайтесь избегать функций, которые могут не соответствовать вашему району или местности.

Подготовка чертежа плана дома:

Поймите, сколько вы действительно можете потратить на дом.;
Обсудите с членами вашей семьи и проконсультируйтесь с ними об их потребностях, когда дело доходит до дома;
Позаботьтесь о безопасности и конфиденциальности членов вашей семьи;
Рассмотрите мебель, которая у вас уже есть;
Будьте практичны.

3. Как нарисовать план дома в целом

Есть два способа нарисовать план дома . Один из них — это традиционный способ выйти на место, проанализировать его и начать рисовать, используя наш архитектурный опыт. Другой способ — использовать EdrawMax и бесплатные шаблоны, предоставляемые этим бесплатным конструктором планов домов. Прежде чем мы поможем вам понять, как легко создавать планы дома с использованием бесплатных шаблонов и символов, давайте поможем вам понять, как создать план дома с использованием традиционных методов.

Выберите область :

Перейдите к области, над которой вам нужно поработать, и заранее поймите требования клиента. После того, как вы все записали, вы можете перейти ко второму этапу, который измеряет и уменьшает все, чтобы вы могли создать план дома.

Провести измерение :

Возьмите дюймовую рулетку и начните измерять все, включая пол, стены, двери или все, что вам нужно включить в план дома.

Рисовать стены :

Стены всегда должны быть первым элементом, который вы рисуете, так как они дают вам контур для всего остального.

Добавить функции :

После добавления стен вы можете добавить различные элементы плана дома, такие как ванная комната, кухня, спальня и т. д.

Добавить блок HVAC :

Если вы работаете над большим жилищным планом, вам также придется добавить блоки HVAC, чтобы обеспечить синергию отопления и охлаждения.

Добавить Мебель :

В зависимости от вашего бюджета и образа жизни вы можете добавить мебель к плану дома.

Поделиться :

Всегда рекомендуется поделиться проектом плана дома с некоторыми экспертами, прежде чем передать его строителю для строительства. В то же время всегда оставляйте место для правок и добавляйте метки и легенды.

Общий план дома:

Заранее понять требования клиента;
Измеряйте все;
рисовать стены;
Добавляйте различные элементы планов дома, кондиционера, мебели;
Поделитесь проектом плана дома с некоторыми экспертами.

4. Как нарисовать план дома в EdrawMax

Теперь, когда вам интересно , как нарисовать план дома ? Ну, есть в основном два пути, которым вы можете следовать. Первый метод заключается в том, чтобы нарисовать план дома с нуля с помощью EdrawMax, а другой метод — когда вы работаете с умом и выбираете шаблоны, предоставленные EdrawMax. Здесь мы познакомим вас с основными способами рисования плана дома.

4.1 Нарисуйте план дома с нуля

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейдите к « Building Plan » и нажмите « Home Plan ».

Шаг 2. Откройте новый холст

Поскольку вы создаете домашний план с нуля, вы можете нажать « + ». Это откроет удобный холст EdrawMax. Создайте базовый контур и правильно масштабируйте его в соответствии с вашими измерениями. t откроет удобный холст EdrawMax. Сначала создайте базовый план плана здания, а затем начните добавлять элементы, связанные с планом дома.

Шаг 3.

Рассмотрите элементы

Каждая схема плана дома неполна без символов. Перейдите в раздел « Symbols » и щелкните раздел « Predefined Symbol » на верхней панели инструментов. Нажмите « Двери и окна », « Спальня », « Кухня и столовая », « Диваны » и « Столы и стулья », чтобы перетащить каждый символ макета офиса на холст. . Если вы не найдете подходящие символы, вы можете легко импортировать или создать свои собственные символы и сохранить их в своих библиотеках символов для последующего использования. Узнать больше символы плана дома направляйте и находите нужные символы здесь.

Шаг 4. Добавьте больше элементов

После того, как вы импортировали все символы, вы можете начать размещать их в дизайне сидения, который вы создали на шаге № 2. Вы можете добавить « Каркас стены и конструкция », « Двери и окна » и « Диван » в свой план дома. В зависимости от ваших потребностей и темы вы можете изменять эти символы, не беспокоясь о потере форматирования рисунка. Затем используйте панелей инструментов в верхней или правой части холста, чтобы изменить цвет, шрифт, размер, тему и многое другое одним щелчком мыши.

Шаг 5 Сохранить и экспортировать

После разработки плана дома вы можете экспортировать его в несколько форматов, таких как JPEG, JPG, PNG, PDF и другие форматы Microsoft, такие как MS Word, MS Excel, PPTX и т. д. Вы также можете поделиться макетом дома дизайн на различных платформах социальных сетей, таких как Facebook, Twitter, LinkedIn и т. д. Более того, вы можете распечатать свой план HVAC для демонстрации другим.

4.2 Нарисуйте план дома из шаблонов

Шаг 1 Войдите в EdrawMax

1. Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейти к Шаблоны ‘ раздел слева и введите ‘ План дома .’

Шаг 2. Выберите шаблон

Выберите шаблон: в сообществе шаблонов вы найдете сотни готовых к использованию встроенных шаблонов. Выберите любые шаблоны, которые очень похожи на ваш идеальный макет дома, и продублируйте их в « Используйте немедленно ».

Шаг 3. Добавьте символы

Каждая диаграмма плана HVAC неполна без символов. Перейдите в раздел « Symbols » и щелкните раздел « Predefined Symbol » на верхней панели инструментов. Нажмите « Двери и окна », « Спальня », « Кухня и столовая », « Диваны » и « Столы и стулья », чтобы импортировать их в свою библиотеку.

Шаг 4 Изменить детали

После того, как вы импортировали бесплатный встроенный шаблон на холст EdrawMax, вы можете изменить основные детали. Из импортированных символов вы можете добавить или изменить основные детали плана дома, которые вы считаете необходимыми для текущих требований. Просто выберите панели инструментов в верхней или правой части холста и найдите нужные функции.

Шаг 5 Экспорт или публикация

Как только ваш план дома будет готов, вы можете экспортировать его в несколько форматов, как указано выше, или опубликовать его в сообществе шаблонов, чтобы другие 25 миллионов зарегистрированных пользователей могли увидеть и вдохновиться вашим дизайном. Нажмите кнопку « Опубликовать » в верхней правой части холста и введите данные своего шаблона, такие как название шаблона, описание и тег, чтобы поделиться своим рисунком с другими.

По сути, в EdrawMax просто нарисовать план дома, просто возьмите шаблон и продолжайте настраивать, перетаскивайте профессиональные символы плана дома, чтобы сделать свой план лучше. Если вы все еще не знаете, как нарисовать план дома в EdrawMax, просто посмотрите видео ниже или узнайте больше на нашем канале на Youtube .

5. Советы и рекомендации

Самый простой способ Нарисуйте план дома , чтобы получить вдохновение от бесплатных встроенных шаблонов. Помните, что все дома разные, и требования каждого дома будут разными. Итак, когда вы начинаете рисовать план дома, вы должны сначала понять тему и цель здания. После того, как вы все отсортируете, вы можете воспользоваться бесплатными шаблонами EdrawMax, которые помогут вам создавать диаграммы, не беспокоясь о каких-либо технических аспектах.

Преимущества рисования плана дома с нуля :

Вы будете иметь полный контроль над проектом плана дома.
Вероятность того, что в план дома будут добавлены неправильные элементы, будет минимальной.
Если вы работаете над планом дома с нуля, вы легко запомните внесенные важные изменения. Это сэкономит время на этапах пересмотра.

Преимущества составления плана дома по шаблонам :

Вы можете сэкономить достаточное количество времени при создании планов дома.
Все планы дома будут технически правильными.
Вы можете почерпнуть несколько хороших идей, которые сможете воплотить в своих планах дома из существующих шаблонов.

5.1 Библиотеки символов

Концепция плана дома настолько обширна, что было бы невозможно подробно охватить все символы. Здесь мы добавили несколько наиболее важных символов плана дома, с которыми вы столкнетесь, когда будете рисовать планы дома для своего проекта.

Стены : Толстая линия представляет собой внешнюю стену, а тонкая линия представляет собой внутреннюю стену.
Двери : Некоторые символы дверей: одинарная дверь, двойная дверь, раздвижная дверь, двустворчатая дверь и карманная дверь.
Окна : Двухстворчатое окно представлено толстой темной линией с панелью между ними на плане этажа дома.
Лестницы : Некоторыми важными символами лестниц являются прямые лестницы, Г-образные лестницы и С-образные лестницы.
Кухня : Начиная с раковины и холодильника, заканчивая духовкой и варочной панелью, вы можете найти несколько кухонных символов, которые вы можете использовать.
Утилиты : Некоторыми важными служебными символами являются HWT для резервуара для горячей воды и HW для нагревателя горячей воды.
Ванная : Наиболее важными сантехникой и сантехникой являются ванны, угловые ванны, душевые кабины, унитазы, раковины, двойные раковины, биде и многое другое.
Гостиная : Символы, такие как диваны, стулья, развлекательные устройства, лампы, журнальные столики, круглые столы и многое другое, входят в структуру гостиной.

Здесь следует отметить, что существуют сотни символов плана дома, которые играют жизненно важную роль, когда вы планируете рисовать план дома. В EdrawMax вы можете легко найти все важные символы плана дома. Что здесь удивительно, так это тот факт, что если в некоторых случаях вы не найдете символы, вы можете легко создать свой собственный символ дома, просто импортировав значки или формы и сохранив их в своей персонализированной библиотеке символов.

5.2 Сообщество шаблонов

EdrawMax поставляется с бесплатным сообществом шаблонов для каждого пользователя. Как вы видели здесь, эти шаблоны на 100% доступны для редактирования, и вы можете дублировать их по своему усмотрению. Просто перейдите в раздел «Шаблоны » на левой панели и введите тип диаграммы, например, план дома или план HVAC, или план отраженного потолка, и вы найдете сотни бесплатных шаблонов, доступных для использования.

6. Бесплатное программное обеспечение для планирования дома

Если вы новичок, только начинаете с проектов, или профессионал, который уже освоил проектирование планов этажей дома, вы найдете EdrawMax хорошо оснащенным для легкого создания планов дома по мере необходимости. Есть несколько других удивительных особенностей использования этого бесплатного программного обеспечения для планирования дома , например:

С EdrawMax вы получаете доступ к тысячам примеров и шаблонов планов домов , которые позволяют создавать более 280 различных типов диаграмм.
EdrawMax теперь поставляется с темным режимом, который позволяет вам легко сосредоточиться на своих проектах, не отвлекаясь.
Это бесплатное программное обеспечение для планирования дома позволяет создавать планы домов, которые можно использовать в реальной жизни. Благодаря инструментам измерения и масштабирования все ваши проекты будут технически правильными на 100 процентов.
EdrawMax имеет более 50 000 символов, которые помогут вам создавать различные типы диаграмм, не беспокоясь о потере форматирования.
Это бесплатное программное обеспечение для планирования дома легко интегрируется с Google Диском и DropBox, обеспечивая легкий доступ ко всем вашим удаленным файлам.

EdrawMax Рабочий стол

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных на уровне предприятия

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

7.

Заключительные мысли

В этом подробном руководстве по рисованию плана дома мы рассказали вам о важности хорошего плана дома и познакомили вас с самыми простыми способами рисования плана дома с помощью EdrawMax. С EdrawMax вы получаете онлайн-ресурсы, видеоуроки, руководства, библиотеку символов и лучшую службу поддержки клиентов, которая поможет вам создавать всевозможные диаграммы.

В этом подробном руководстве по чертежи планов домов , EdrawMax помогает рисовать планы этажей дома, предоставляя доступ к тысячам бесплатных шаблонов, символов и онлайн-ресурсов. В дополнение к этому вы можете создать множество различных планов зданий на одном холсте.

→Загрузить сейчас: Как нарисовать план дома в формате PDF

Полное руководство по плану дома

Ознакомьтесь с этим полным руководством, чтобы узнать все о плане дома, например о типах плана дома, символах плана дома и о том, как нарисовать план дома.

УЧИТЬ БОЛЬШЕ

Как измерить и нарисовать план этажа, как профессионал, за 9 простых шагов • Обсуждение вдохновенного дизайна

Ищете совет о том, как измерить и нарисовать план этажа? Узнайте, как нарисовать план этажа, как профессионал, за 9 простых шагов.

Обратите внимание: Этот пост может содержать партнерские ссылки, что означает, что если вы совершите покупку, я могу получить небольшую комиссию без дополнительной оплаты для вас. Пожалуйста, прочтите мое полное раскрытие здесь.

Содержание

Как измерить и нарисовать план этажа

Когда я пошел в школу дизайна, мой любимый профессор снова и снова повторял, что план этажа был дорожной картой для вашего дизайна.

Она сказала, что прежде чем вы сможете добраться до красивого , вы ДОЛЖНЫ изложить план.

Если вы следили за мной, то знаете, что я твердо верю в важность плана этажа. Крайне важно убедиться, что ваша мебель имеет правильный размер, а транспортный поток эффективен.

Делаете ли вы полный ремонт комнаты или просто ищете новый диван этот пост для вас!

Этот пост посвящен тому, как измерить и нарисовать план этажа.

Как нарисовать простой план этажа?

Эти 9 шагов помогут вам составить простой план этажа:

Начертить эскиз помещения
Измерить общую длину и ширину
Измерить остальные стены
Измерение дверных проемов и других входов
Измерение высоты
Определение размера окон
Измерение архитектурных особенностей
Указание местоположения препятствий каждый шаг см. ниже. Вы найдете пошаговое руководство по советам и инструментам, необходимым для измерения и построения плана этажа.
Включите JavaScript для просмотра контента
Как нарисовать план этажа Расходные материалы
Убедитесь, что ваша металлическая рулетка имеет длину не менее 25 футов (40 футов лучше). Этот размер позволит вам измерить общую ширину и длину комнаты .
купить на Amazon
Всегда полезно иметь друга , который поможет вам измерить . Измерение будет более точным, когда двое могут держать ленту прямо.
Вы также можете использовать лазерный измерительный инструмент, но вам понадобится рулетка для более коротких участков, окон и дверей.
купить на amazon
Как нарисовать план этажа Шаги
1. Нарисуйте эскиз вашего помещения
Первый шаг — начертите на графике или на чистом листе бумаги все архитектурные детали вашего помещения. . Это включает в себя окна, дверные проемы, камины, проемы и т. д. Это не должно быть произведением искусства или идеально масштабироваться.
Для начала быстрый эскиз поможет, если у вас нет распечатанных планов помещения! Вся эта информация поможет создать дизайн с элементами, которые идеально впишутся в ваше пространство. (см. ниже)
Вы можете нарисовать его карандашом, чтобы потом легко стереть! Более важно, чтобы ваши измерения были точными. (см. ниже)
2. Измерьте общую длину и ширину
С помощью рулетки измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого. Начните с измерения общей ДЛИНЫ и ШИРИНЫ комнаты.
Позже мы добавим меньшие размеры. Меньшие измерения добавятся к нашей общей ширине и длине.
3. Измерьте остальные стены
Далее Измерьте оставшиеся стены так же, как вы измерили первую. В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше.
*** Не забудьте включить в эскиз каждую стену! ***
4. Измерение дверных проемов и других входов
Измерение дверных проемов и других входов в помещения. Обратите внимание, открывается ли дверь в комнату или наружу.
Не забудьте измерить расстояние от всех проемов до коридоров и открытых арок! (см. компьютерную визуализацию ниже)
5. Измерьте высоту
Измерьте высоту комнаты от пола до потолка, а также укажите высоту ключевых проемов, если они будут влиять на планировку.
6. Измерьте окна
Определите размер окон, измерив оконную раму от внешнего края до внешнего края.
Обязательно укажите расстояние от окна (с каждой стороны) до угла стены (или следующего окна или проема).
7. Измерение
архитектурных особенностей
Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.
Запишите и измерьте высоту и ширину всего, что вам нужно для решения проблемы.
- Окна (ширина, высота и высота от пола)
- Двери (ширина и высота двери)
- Розетки и выключатели
- Светильники для возвратного воздуха
- Высота потолка
9. Укажите расположение любых препятствий0007
Наконец, обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, покрытия для электрических проводов и водопроводных труб, а также открытые трубы.
Этот шаг необязателен, но рекомендуется, если есть какие-либо препятствия, которые могут повлиять на конструкцию.
Следующие шаги
9. Поделитесь своими измерениями
Если вы переходите на eDesign или работаете с дизайнером, вы можете сфотографировать план этажа с измерениями или отсканировать его, чтобы отправить по электронной почте и поделиться своими измерениями.
Для домашних мастеров

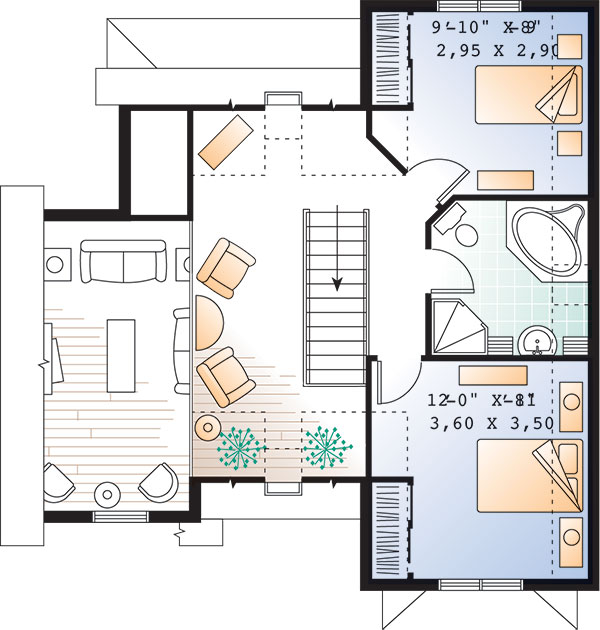

Если вы хорошо разбираетесь в компьютерах, вы можете зайти на веб-сайт ICOVIA и создать изображение своего плана этажа, как показано ниже.
Вы также можете использовать БЕСПЛАТНЫЙ планировщик помещений на веб-сайтах Westelm или Bassett Furniture.
После измерения вы можете использовать заселенную мебель для планирования пространства в масштабе . В приведенном ниже видео показано, как создать план этажа в программе Bassett.
Это очень просто, и вы можете сохранить свой план этажа после создания учетной записи. Это позволит вам вернуться к плану этажа, когда вы настроите свой дизайн.

Чтобы было еще проще, я создал PDF-файл для загрузки, который вы можете распечатать и следить за ним во время измерения. Просто добавьте свое имя и адрес электронной почты, чтобы получить доступ к удобному руководству.
Полезные советы, которые следует помнить при планировании пространства:
- Предусмотрите от 30 до 36 дюймов прохода между крупными предметами мебели (если это позволяет ваша гостиная), а если нет, то не менее 18–24 дюймов.
- Убедитесь, что расстояние между сиденьями составляет не менее 3,5 футов и не более 10 футов.
- По возможности диваны никогда не должны быть вровень со стеной. Вытяните его на 3-5 ″ и дайте немного передохнуть.
- Журнальный столик должен быть не менее половины длины дивана и не более чем на 4 дюйма выше или короче верхней части подушек сиденья дивана.
- Расстояние от 16″ до 18 — идеальное расстояние между диваном и журнальным столиком.
- Ковер должен быть достаточно большим, чтобы по крайней мере передние ножки дивана и все стулья могли лежать на нем.
- Приставные столики не должны быть глубже глубины дивана и располагайте приставной столик достаточно близко, чтобы можно было легко поставить напиток. Обычно это 2-3 дюйма от высоты руки.
- Акцентные стулья должны иметь около 42 стульев (по размеру вашей комнаты) между набором акцентных стульев для гостиной, чтобы можно было разместить небольшой стол посередине. Для маленькой комнаты просто поставьте стулья рядом.
- При соединении дивана и акцентных кресел выберите высоту сиденья, которая находится в пределах 4 дюймов друг от друга.
- Убедитесь, что консоль имеет такую же высоту или на несколько дюймов короче спинки дивана. В идеале он также должен иметь около 6 дюймов свободного пространства с обоих концов.
- Расстояние между телевизором и диваном должно быть около 7 футов, а оптимальная высота центра экрана должна быть на 30 дюймов выше самого низкого сиденья в комнате.
Булавка на потом
Совет по доставке мебели
Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и должна быть не менее чем на 4 дюйма меньше размера прохода. Это позволит вам или доставщикам мебели легко перемещать ее
Совет профессионала: Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и быть не менее чем на 4 дюйма меньше размеров прохода. Это позволит вам или людям, занимающимся доставкой мебели, легко перемещать ее.
Это просто базовое руководство, которое поможет вам начать работу на этапе планирования дизайна. Я надеюсь, что этот пост поможет вам спроектировать дом, который вы полюбите!
Помните, что это только первый шаг на пути к дизайну!
Хорошего дня, полного единорогов и радуг!
xo Николь
Этот пост посвящен тому, как измерить и нарисовать план этажа.
