Как крепится крыша дома к коробке дома: инструкция по возведению, как делать расчет, как построить скатную крышу

Монтаж стропильной системы

Готовые стены и перекрытия – база для монтажа стропильной системы кровли. Сначала устанавливаются несущие силовые конструкции: прогоны и мауэрлаты. Точки их опоры – несущие стойки стен. Это предусматривается еще на этапе проектирования.

***

Обратите внимание! Мы рассматриваем вариант монтажа кровли из СИП-панелей, хотя заказчик может выбрать традиционный вариант обустройства кровли и ее утепления. Но в таком случае можно снизить эффективность теплоизоляции всего дома на 20-40% по отношению к теплоизоляционным параметрам кровли из SIP-панелей.

***

Если крыша дома – простая двускатная конструкция, то монтаж стропильной системы начинается от любого из фронтонов. При варианте со сложной многоскатной крышей монтаж стартует от ендов или от ребер, равномерно продвигаясь в две стороны. Стропильная конструкция собирается на саморезах. Сами панели крепятся к стропилам и соединительным брусьям саморезами с шагом 150 мм.

Поверх панелей укладывается гидроизоляция, делается горизонтальная обрешетка и закрепляется металлочерепица.

Строим в кредит

от 6.9%

Рассчитаем ваш проект

с индивидуальным предложением

Этапы строительства

• Виды фундаментов
• Винтовые сваи для фундамента
• Монтаж коробки дома
• Монтаж межэтажных перекрытий
• Монтаж окон
• Монтаж стропильной системы
• Монтаж фундамента
• Планировка дома и расположение на участке
• Проектирование
• Проектирование дома
• Что такое СИП панель

Полезная информация

• Вентиляция в доме
• Виды декоративных штукатурок
• Виды сайдинга для отделки дома
• Водосточные системы
• Все о канадской технологии строительства домов
• Гараж из сип панелей
• Делаем септик из еврокубов
• История сип панелей
• Как обшить стены гипсокартоном?
• Конструкции ворот для дачи
• Плюсы дома из сип панелей
• Системы отопления дома из сип
• Сравнение технологий
• Строительство дачных домов
• Строительство каркасного дома
• Что же такое дом под ключ?

ООО «СИП ТЕХНОЛОГИИ» – СИП дома под ключ

COPYRIGHT©2012

+7(495)136-98-81, г. Москва, ул. Научный проезд, д. 8с7, эт. 2, оф. 1

особенности и процесс монтажа, практические советы

Технология заложения односкатной крыши на дома из блочных материалов считается сравнительно несложной.
Установка кровли требует особого подхода при расчете стропильной конструкции и выборе угла наклона.

Работы проводятся после строительства коробки и монтажа верхнего разгрузочного армопояса, в жилых домах крыша сразу делается утепленной.

Особенности конструкции

Несущие стены жилых и хозяйственных построек возводятся из блоков с шириной от 30 см и маркой прочностью не ниже D400.

В целях экономии кладка чаще всего выполняется однорядной, что в свою очередь приводит к необходимости утепления фасада и кровли в домах постоянного проживания, армировании нагружаемых участков (цоколь, перекрытия, проемы, зона крепления мауэрлата).

Из-за сравнительно низкой прочности материала на разрыв при проектировании блочных домов ужесточаются требования к фундаменту и кладке, высота конструкции ограничена 2-3 этажами.

Односкатная крыша в блочных домах закладывается двумя способами:

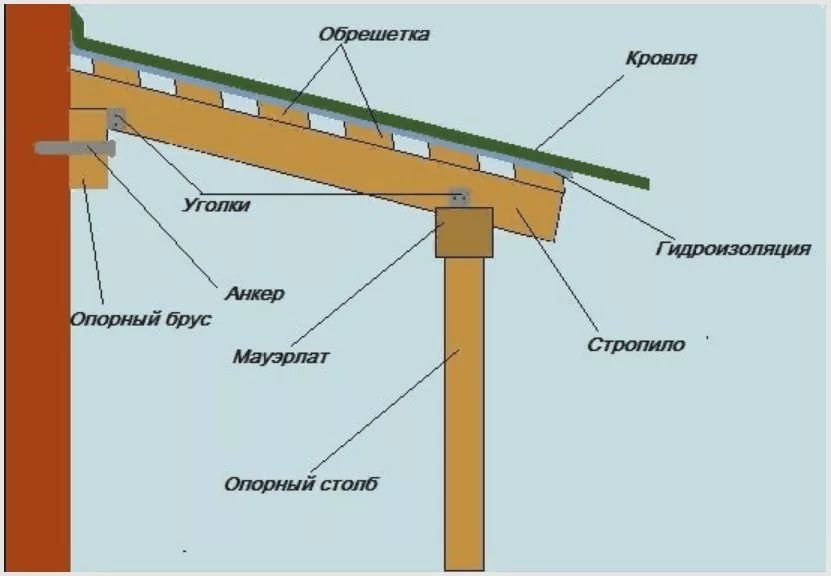

• С поднятием одной несущей стены и с опорой стропил на 2 бруса мауэрлата, закрепленные на нижней и верхней стене.
  К преимуществам такого исполнения относят внешнюю привлекательность коробки (все стены и фронтоны выложены из блоков) и простоту ее отделки. Но при большой площади ската или ведении строительства в сейсмически опасных районах конструкция не считается надежной.
• С заложением дополнительных вертикальных опор и креплением объемного стропильного каркаса и мауэрлата к непрерывному разгрузочному армопоясу по периметру всех несущих стен.
  При выборе этого варианта конструкция стропильной системы усложняется, но выигрывает в устойчивости к подвижкам основания.

Оптимального варианта нет, решение принимается исходя из материала, ожидаемых нагрузок и вкусовых предпочтений владельца.

1.
   При первом способе целесообразно сделать односкатную крышу утепленной, с открытым пространством внутри и наклонным потолком (что актуально при наличии в проекте мансардного этажа).

2. При втором — владельцы чаще всего выбирают между холодным чердаком с утепленным облегченным перекрытием и теплой крышей как со скрытыми, так и открытыми стропильными конструкциями (в частности – треугольными фермами).

Вне зависимости от выбранного способа при проектировании кровли учитывается потребность в:

• Заложении разгрузочного пояса под мауэрлатом с целью улучшения качества его крепежа и снижения нагрузки от веса стропил.
• Снижении весовой нагрузки на блочные стены и стропила, а именно – использовании легких видов кровельных материалов и снижении или исключении снеговой нагрузки.
  Распорные воздействия односкатная крыша практически не оказывает, но вес снега при большой площади ската может стать проблемой.
• Закрытии и защите верхнего края стен от осадков. В домах со стенами из блоков рекомендуемая длина карнизного свеса составляет 30-40 см (что не всегда возможно при высоких ветровых нагрузках).

При выборе материала для стропил и обрешетки предпочтение отдается древесине, как более легкому и бюджетному материалу.

Снижение веса и экономия за счет пиломатериалов не допускаются, при строительстве крыши используются качественные и прошедшие соответствующую подготовку брус или доски с сечением не ниже нормативного.

Типы крыш

Для возведения крыш на пеноблоках используют все известные варианты. Пожалуй, их разделим на два типа – плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Нагрузочное воздействие равномерно делится по всем стенам.

Блоки, на которые опирают кровлю, будут в тех же условиях, если бы кладка стен возводилась дальше, и на них давили бы верхние этажи.

Вариантов скатных кровель больше:

• односкатная;
• двухскатная;
• мансардная;
• вальмовая либо четырехскатная;
• пуловальмовая.

Есть более сложные неклассифицированные формы. Но это не так важно, потому что они подразумевают устройство стропильной конструкции, поддерживающей перекрытие.

Нагрузочные воздействия от стропильных ног, если они укреплены сразу к стенам, будут точечными, по этой причине и создаются проблемы обустройства крепежных узлов крыши к пеноблочному материалу. Но сначала следует разобраться с особенностями стропильных систем.

Уже ясно, что основная деталь – стропила, соединенные обрешеткой и удерживающие кровлю. Их разделяют на две группы:

• наклонные – оперты обоими концами на стену, стойки или мауэрлаты;
• висящие – опираются только нижними концами, а верхние висят свободно. В комплексе с другими элементами могут образовать ферму.

Отличия блоков и необходимость армопояса

Пенобетон, газоблок и газосиликатные блоки относятся к ячеистым бетонам и отличаются малой плотностью. Шлакоблок, в отличие от них, является разновидностью строительного камня и имеет чуть большую плотность. Но и те, и другие представители бетонов объединяет необходимость установки армированного пояса под мауэрлат.

Сравнить плотность материалов можно в таблице:

Найти стопроцентное подтверждение того, что можно обойтись без бетонного армопояса на таких стенах, вряд ли удастся. Существуют лишь много «если», при которых гипотетически допустимо надеяться на успешность такого монтажа.

Строительство дома из пеноблоков от фундамента до крыши своими руками

Пеноблок представляет собой достаточно новый стройматериал, состоящий из цементного раствора с добавлением пенообразующих средств. Благодаря этому пеноблоки обладают рядом полезных свойств, а в некоторых случаях превосходят по своим показателям другие строительные материалы.

К неоспоримым достоинствам пеноблоков можно отнести их прекрасные теплоизоляционные свойства и хорошее противостояние проникновению влаги. Этот материал экологически чист и не нуждается в специальных покрытиях для защиты.

Пеноблоки, по сравнению, например, с кирпичами, довольно лёгкие, что позволяет сэкономить на укладке фундамента для высоких нагрузок.

Ну и наконец, общая стоимость постройка дома из пеноблоков своими руками будет гораздо ниже, чем из кирпича или других материалов.

Подготовительные работы

Подготовительные работы на строительной площадке заключаются в освобождении её от мусора, лишних предметов и завозу строительных материалов. Понадобится доступ к электроэнергии и воде. По возможности следует завозить на стройплощадку только те материалы, которые необходимы на конкретном этапе работ, чтобы не загромождать рабочее пространство.

Первым этапом строительства будет закладка фундамента, для чего необходимо снять примерно 10 см верхнего слоя почвы и тщательно очистить грунт от камней. Желательно хорошенько измельчить грунт, для более плотной его усадки. Критически важно не допустить наличия любых посторонних предметов в грунте, поскольку это может привести к проблемам с фундаментом.

Закладка фундамента

Оптимальным вариантом для дома из пеноблоков можно назвать ленточный фундамент — это самый простой и универсальный вариант для строительства дома своими руками. Начинают работы с разметки: при помощи колышков и верёвок обозначают границы будущего фундамента.

Далее приступают к рытью траншей. Необходимо отступить примерно 20—30 см от колышков, но если на участке достаточно плотный грунт, то можно ограничиться именно намеченными верёвками размерами. Впрочем, запас никогда не помешает, хотя на него уйдёт больше цемента.

Что касается глубины траншеи, то стоит ориентироваться на глубину промерзания почвы в вашей местности. Такие данные можно узнать у специалистов. Рыть траншею ниже уровня промерзания необходимо для того, чтобы фундамент плотно занял свою позицию, ведь со временем конструкция будет немного проседать.

Далее переходят к закладке «подушки». Это специальный слой из щебня, песка, гальки или кирпичного боя, на котором непосредственно будет уложен бетонный слой фундамента. Высота подушки должна составлять не менее 10 см, а лучше 15—20 см.

Для увеличения плотности «подушку» необходимо полить водой и как следует утрамбовать. Отметим, что ровная подушка вам не понадобится, то есть нет необходимости выдерживать идеальные формы этого этапа.

Впрочем, слушком большие перепады тоже не стоит делать, чтобы бетон, во время его заливки, смог равномерно распределиться по площади примерно с одинаковой толщиной слоя.

Обязательно необходимо провести армировку — процедура заключается в монтаже стальной арматуры по периметру созданной траншеи. Должен получиться своеобразный каркас, который будет добавлять бетонной конструкции прочности.

После армировки производится опалубка — укладка по краям траншеи досок (или других ровных материалов) которые будут непосредственно придавать форму будущему фундаменту и удерживать бетон от растекания.

Для замеса и заливки бетона необходимо иметь под рукой бетономешалку и несколько помощников, поскольку работу выполнять нужно довольно быстро.

Срок первичного застывания бетона составляет около 3 часов, поэтому за это время следует постараться полностью залить весь фундамент.

Необходимо избегать вариантов, когда свежий бетон попадает на места, где уже залитый немного схватился, поскольку это может привести к появлению трещин в фундаменте.

Возводя дом своими руками из пеноблоков стоит учитывать срок полного застывания бетонного фундамента. В зависимости от погодных условий и окружающей температуры он может составлять около месяца.

Рекомендуется накрывать фундамент полиэтиленовой плёнкой с целью сохранения влаги и равномерного застывания. Особо актуально это правило при недостаточно высоких температурах.

Нормой для строительства считается температура около 20—25 градусов выше нуля.

Скатные крыши

Если вы решили построить жилой дом из пеноблоков или газобетона, то чаще всего в нем используются скатные крыши. Устройство такой крыши намного проще, доступен больший ассортимент кровельных материалов. Также скатные крыши имеют лучшие технические характеристики.

Чаще всего в качестве покрытия в таких домах используют следующие материалы:

Источник: https://nwfasad. ru/beton/ploskaya-krysha-iz-gazobetona-2.html

Подготовка к работе

Работам по возведению односкатной крыши на блоки всегда предшествует монтаж армопояса – монолитной ж/б ленты по периметру несущих стен, закрываемых мауэрлатом.

В жилых домах ленту армируют как минимум четырехрядным объемным каркасом из прутьев с Ø8-10 мм при сечении ленты от 20 см.

При отсутствии возможности заливки ленты в несъемную опалубку из U-образных блоков (оптимальный вариант при работе с газоблоком заводского качества) внешняя стенка пояса под будущей крышей всегда утепляется пенополистиролом или гидрофобизированной каменной ватой.

Крепежи для мауэрлата закладываются заранее, с шагом не более 0,8-1 м, в идеале – в центре между стропилами.

Нюансы при проектировании и расчетах

Стропильная система односкатных крыш в жилых домах закладывается из бруса сечением от 80 мм для ног и от 100 мм – для мауэрлата.

Сложность несущего каркаса зависит от расстояния между опорными стенами и ожидаемой весовой нагрузки.

• При ширине стены до 4,5 м стропильные ноги просто крепятся на мауэрлат без дополнительной поддержки.
• Ширина от 4,5 до 6 м подразумевает усиление лежнем (подстропильной ногой, с опорой у основы верхней стены).
• При расстоянии между стенами свыше 6 м система усиливается вертикальным прогоном, с опорой на внутренние перегородки или горизонтальные балки.

Расчет односкатной крыши начинается с выбора ее оптимального уклона с учетом:

• Снеговых и ветровых нагрузок в регионе.
• Правил монтажа кровельных материалов.
• Типа кровельного пирога (теплые вентилируемые крыши укладывается с углом от 15 °).
• Других соображений (планирования использования подкровельного пространства, дизайна, бюджета).

Оптимальные траты достигаются при заложении кровли с углом в пределах 15-20°, допускающим монтаж большинства кровельных материалов на разреженную обрешетку.

Также при выборе этого варианта и правильном расположении крыши (с верхней стеной навстречу преобладающим потокам) на скат практически не влияют ветровые нагрузки. Но в районах с обильными снегопадами крыша с таким уклоном нуждается в очистке от снега.

В обратном случае (увеличении угла до 45 ° с одновременным нивелированием снеговой нагрузки) растет парусность и стоимость кровли.

Шаг подбирают с учетом размеров плит утеплителя (при наличии) и веса пирога, увеличивать шаг более 1 м не рекомендуется. Толщина утеплителя (и как следствие высота стропил) рассчитывается исходя из климатических условий проживания и его коэффициента теплопроводности, к полученной величине добавляется не менее 2 см вентзазора.

Тип и шаг обрешетки зависит от технологии кровельного покрытия. Выступающая за стены часть настила по возможности делается сплошной, это же относится к участкам примыкания к проходным конструкциям и нагружаемым зонам.

Инструменты и материалы

С учетом простой конструкции ската материалы приобретаются со сравнительно небольшим (в пределах 5%) запасом, во избежание ошибок их расчет стоит проверить с помощью строительных программ.
Все пиломатериалы проходят обязательную обработку антисептиками и антипиренами (в том числе – промазку краев после распила) и хранятся под навесом.

Способ поднятия материалов наверх продумывается заранее, при ведении работ в одиночку или с минимумом помощников для этих целей проще арендовать кран или лебедку.

Дополнительно подготавливаются:

• Материалы для гидроизоляционной прослойки под мауэрлатом (2 слоя рубероида или мастики).
• Материалы для кровельного пирога (паро-, гидро- и теплоизоляторы).
• Инструменты для распила и крепления пиломатериалов (пилы, ножовка, молоток, кувалда).
• Отвес, строительный уровень, рулетка, шнур, карандаш, маркер, мелки.
• Степлер со скобами для крепления рулонных материалов.
• Шуруповерт или дрель с возможностью регулировки скорости оборотов.

Пошаговая инструкция по строительству

В ходе строительства пошагово проводятся следующие виды работ:

1. Поверх армопояса настилается рулонная гидроизоляция и примеряется мауэрлат. Отверстия под крепежи сверлятся в брусе после 2-3 разовой разметки и проверки, на все штыри и анкера мауэрлат должен сесть одновременно. После закрутки шайб и проверки уровня излишки штырей аккуратно обрезаются болгаркой.
2. Выполняется разметка мест крепления ног к мауэрлату.
3. Наверх поднимаются подготовленные внизу стропила и доп. опоры, фиксируемые с помощью оцинкованных уголков и гвоздей.
4. После проверки ровности и надежности крепления стропил приступают к изоляции кровли, а именно – монтажу пароизоляционной пленки, укладке утеплителя в межстропильное пространство и настилу гидроизоляционных мембран с обязательным зазором от 2 см.
5. Поверх гидроизоляции набивается обрешетка и контробрешетка.
6. Наверх поднимаются и крепятся кровельные материалы.
7. Выполняется обшивка свеса (в случае утепленной кровли – перфорированная), монтаж торцевых планок и дополнительных элементов.

Работы усложняются при наличии дополнительных вертикальных опор или сборке стропильной системы из треугольных ферм.

Последние проще собрать и выверить внизу, а затем поднимать в готовом виде. Это же касается длинных наращиваемых стропил из 2-3 элементов.

Окончательный выбор

Крыша для дома из газобетона

Особенности технологии для разных материалов

Приведенная инструкция может использоваться в качестве универсальной, порядок возведения кровли не зависит от материалов кладки. Разница проявляется лишь на этапе подготовки.
При укладке мауэрлата на пористые или сравнительно непрочные блоки (пеноблоки самостоятельного изготовления, опилкобетон, ракушечник, теплокерамика, газосиликат и газобетон) кладка нуждается в армировании.

Помимо горизонтального разгрузочного пояса армирования укреплять рекомендуют и края треугольных фронтонов, лучше всего для этих целей подходят специальные гибкие уголки.

Данное правило часто оспаривается – распорные воздействия односкатной крыши небольшие, в теории для перераспределения веса стропильных ног достаточно заложения бруса мауэрлата.

Принять необходимость закладки тяжелого ж/б «мостика холода», которым является армопояс могут не все. Но из-за низких несущих способностей без него пористые блоки просто не удерживают крепежи мауэрлата.

При возведении коробки из более прочных на разрыв блоков (шлакоблок, керамзитобетон и арболит заводского качества) допускается прямая фиксация мауэрлата к стенам при условии достаточной надежности крепежей и гидроизоляционной отсечки бруса. Брус в таких случаях сажается на длинные штыри, заходящие на 2-3 ряда вниз или особые анкеры.

Частые ошибки и рекомендации

К нарушениям технологии относят:

• Игнорирование потребности в разгрузочном поясе поверх кладки из блоков или ошибки при его заложении (недостаточное сечение или армирование, установка крепежей после заливки и отвердевания бетона, отсутствие внешней утепляющей прослойки).
• Ошибки крепления мауэрлата (монтаж без гидроизоляционной прослойки, крепление без шайбы, слабое сечение бруса или его замена досками).
• Другие ошибки проектирования и монтажа стропильной системы (смещение стоек, слишком большой или неравномерный шаг стропил, повреждение материалов при запиле или креплении).
• Стандартные ошибки монтажа изоляционной прослойки и кровельных материалов (укладка без нахлестов, отсутствие вентзазоров, нарушение схемы крепления листовых материалов).
• Использование влажных или непрошедших антисептическую и противопожарную обработку пиломатериалов.
• Ведение работ при неподходящих погодных условиях.

Избежать ошибок помогает лишь правильный проект дома и крыши. При возведении жилого здания и отсутствии соответствующих навыков его составление однозначно доверяют специалистам. К кровельным работам приступают после набора прочности коробки и армопояса, точные сроки зависят от вида кладочного раствора.

Как сделать крышу более легкой?

Во-первых, надо использовать более легкие решетчатые формы.
