На какую глубину закапывать дренажную трубу: 3 варианта

Автор Виталий Агафонов На чтение 7 мин. Просмотров 41.5k. Опубликовано 27.02.2020

Спроектировать и рассчитать, какую глубину закладывать дренажный канала – значит обеспечить оптимальную работу водоотводной системы на участке и сохранить ее эффективность на долгие годы.

Нужно определить глубину залегания потоков грунтовых вод. Для этого фиксируют уровень воды в ближайших скважинах, уходящих вглубь грунта на 5 – 15 метров. По отметинам на стенах колодцев определяется подъем воды во время весеннего подтопления.

Для справки: в средней полосе России грунтовые воды находятся ниже поверхности земли на 2-2,5 метра. Участки, граничащие с естественными водоемами, могут подвергаться подтоплению подземными источниками.

Содержание

1. Глубина закладки дренажных труб
2. Анализ участка
3. Какая глубина для разных типов дренажа
4. Рассчитываем по глубине замерзания
5. Рассчитываем по толщине фундамента
6. Коротко о главном

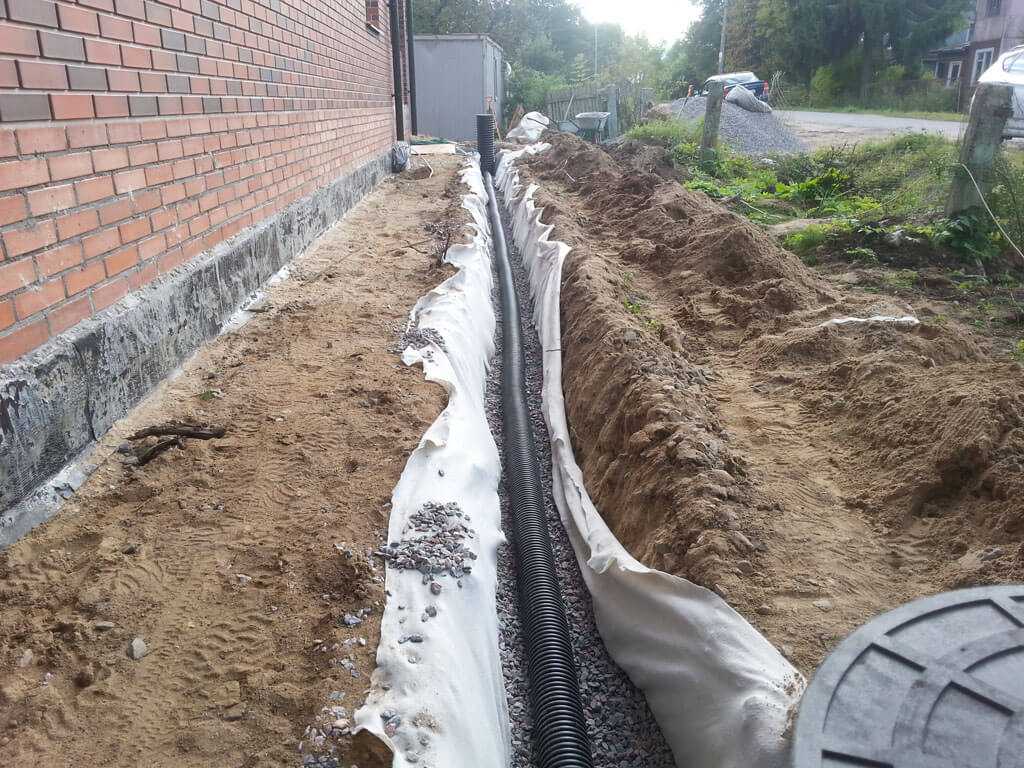

Глубина закладки дренажных труб

Минимальный уровень заложения дрен рассчитывается с учетом их устойчивости к физическим и температурным нагрузкам.

При максимально глубокой прокладке водоотводной канавы используются трубы повышенной прочности.

В непрочных грунтах трубы укладываются на специально выложенное основание.

Чем глубже закладываются дрены и колодцы, тем больше требуется сил и средств на монтаж. Дренажные системы бывают двух видов:

1. Поверхностная, с глубиной залегания каналов – 0,3-0,4 метра.
2. Глубинная, канализационные траншеи копают до 3 метров.

Чтобы определить, на какую глубину закапывать дренаж, нужно знать структуру почвы. Все зависит от ее плотности.

Необходимо учитывать величину промерзания грунта в вашем регионе, чтобы трубы оказались заложенными на уровне, превышающем ее значение.

При монтаже водоотводной системы возле здания дрены пролагаются ниже его основания. Оптимальная глубина дренажной канавы составляет 1,1-1,3 метра. На садовом участке трубы опускают не более чем на 150 сантиметров. Канавы копают на расстоянии 5-10 метров друг от друга.

Специалисты советуют рыть траншеи глубже расчетной величины на пару десятков сантиметров, чтобы было место для укладки «подушки» на дно канала. Не следует забывать об уклоне в направлении коллектора.

Анализ участка

Способ диагностики почвы, на впитывание влаги. Выкопать небольшую яму, глубиной до полуметра и залить водой. Если за сутки вся влага уйдет в грунт, то естественного дренажа будет вполне достаточно. Если же вода осталась на прежнем уровне или понизилась незначительно – необходим дополнительный водоотвод.

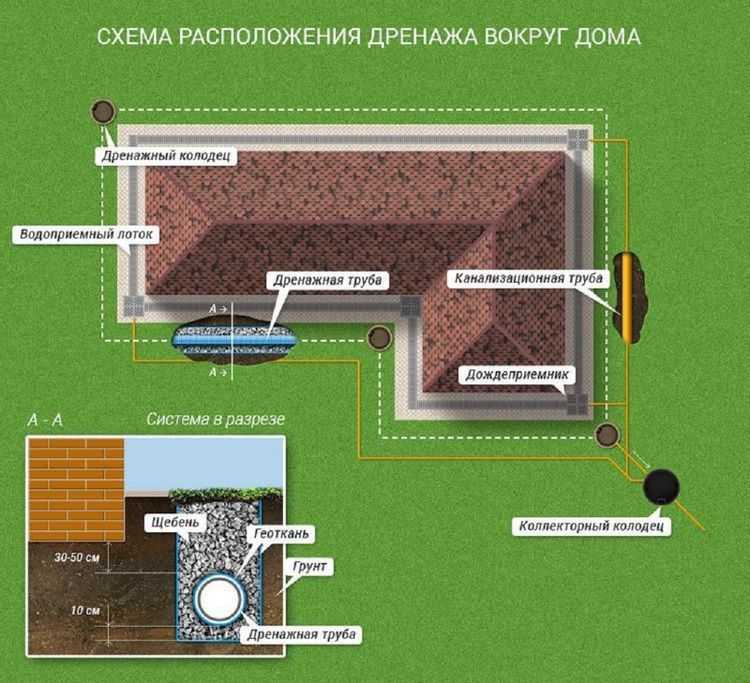

До начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

При ровной поверхности участка, глубину закладки дренажа участка, следует постепенно увеличивать по направлению к финальному отрезку дренажа. Если постройки находится на возвышенности, то канавки одинаковой глубины роют в сторону естественного уклона.

Глубина дренажных конструкций устанавливается в соответствии с намеченными задачами. А именно:

• Для отвода дождевых потоков с участка подойдут неглубокие канавки по 10-15 см.
• Чтобы обезводить поверхность почвы для улучшения роста цветов и кустарников, нужно выбрать способ засыпного или закрытого типа, при котором глубина дренажа предусмотрена от 40 до 60 см.
• Если речь идет о благополучии фруктовых деревьев, растущих на чрезмерно влажном участке, то нужно устроить дренаж таким образом, чтобы он отводил излишки воды от корней растений. Для небольших деревьев глубина водоотвода – до 1,2 метров.
• Защитить фундамент и само здание от негативного воздействия влаги может только закрытая система водоотведения. В этом случае глубина напрямую соотносится с толщиной фундамента: минимальное залегание дренажной трубы – полметра от его подошвы.

Прокладывать дрены нужно вдоль всего периметра территории. Глубина дренажа на участке рассчитывается по уровню промерзания грунта зимой и глубине фундамента здания. Данные представлены в таблицах, ниже.

Какая глубина для разных типов дренажа

Дренажная система, заложенная ниже уровня промерзания грунта, обеспечит отведение талых и грунтовых вод в течение всего года. При этом следует соблюсти правильный уклон системы по направлению стока (на погонный метр):

• для глинистой почвы – 2 см;
• для песчаного грунта – 3 см.

Глубинный дренаж защищает фундамент дома. Обычно используют два способа подземного водоотведения:

1. Кольцевая система. Вдоль периметра здания кольцеобразно укладывают гнущуюся трубу. Глубина дренажной трубы – 500 мм ниже подошвы фундамента. В данной конструкции нет углов, дренажные колодцы не требуются. Кольцевой дренаж считается малобюджетным. Однако он малоэффективен, пригоден для зданий без подвальных помещений, построенных на глинистой почве.
2. Пристенный водоотвод. Максимально удаляет излишки влаги от основания фундамента, сохраняет сухость в подвале на продолжительное время. Требует значительных финансовых затрат, обусловленных более сложным монтажом и необходимостью установки дренажных колодцев.

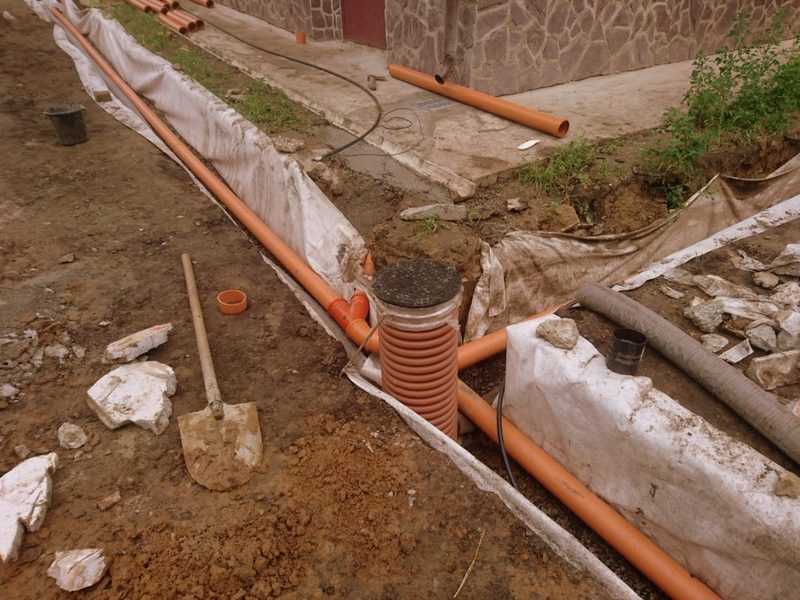

Дренажные колодцы оберегают трубы от засоров, способствуют обслуживанию системы, выполняют коллекторные функции. Глубина заложения дренажа должна отсчитываться, начиная с 30 см от основания фундамента.

При проведении работ по обустройству дренажной траншеи руководствуются регламентами СНиП. Правила запрещают отвод ливневых вод к местам, населенным животными, речкам, заболоченным низинам.

На поворотах и через каждые 20 метров водоотводной трассы устанавливают колодцы для ее обслуживания. Глубина дренажного колодца такая же, как глубина дренажной канавы. Дно колодца должно быть ниже перфорированной трубы на 10-15 сантиметров.

Кроме мелко заглубленного поверхностного и глубокого пристенного способа водоотведения, используется банальный ливнесток с крыши, который уводится в грунт.

Рассчитываем по глубине замерзания

Для определения правильной глубины дренажа на участке нужно отнять диаметр трубы от значения глубины замерзания грунта конкретного района:

• 300 мм – размер трубы не превышает полуметра;
• 500 мм – дрены диаметром больше 50 сантиметров.

Результат покажет минимальную глубину водоотводной канавы. Для примера произведем расчеты в городе Иркутск, для глинистого участка:

Следовательно, в Иркутске, минимальное залегание дренажной системе 1,6 метра.

Узнать уровень промерзания для вашего региона можно из интернета, в справочниках у проектирующих компаний.

Средняя полоса Российской Федерации промерзает до 1,5 метров. Это средний показатель, который сокращается до 1 метра 15 сантиметров в местах обильных снегопадов.

Главным климатическим показателем, влияющим на глубину промерзания, является температура: чем она выше, тем меньше уровень замерзания грунта. При установке дренажа также нужно учитывать состав почвы. Например:

на основе табличных данных справочного пособия 131.13330.2018

При обустройстве дренажной системы в условиях переизбытка влаги в грунте, необходимо укладывать трубы глубже уровня замерзания почвы.

Рассчитываем по толщине фундамента

В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:

Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.

Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь. Самый низкий их уровень наблюдается зимой.

При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем.

Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.

Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.

Коротко о главном

Еще до начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

Рассчитайте на какой глубине делать дренаж по описанным выше методам. С учетом промерзания грунта, плотности почвы, учтите запас на подушку и диаметр трубы. Увеличивайте глубине с учетом уклона.

глубинный дренаж участка своими руками, глубина заложения дренажной трубы, фото и видео примеры

Содержание:

1. Выбор варианта дренажа вокруг дома
2. Расчет глубины заложения дренажа своими руками
3. Предотвращение подтапливания дома на участке

Чтобы дренажная канализация качественно выполняла свои функции, она должна быть правильно спроектирована и рассчитана, и в таком случае ее эффективность и надежность будут достигать максимального уровня. Кроме того, хороший проект предполагает снижение материальных затрат за счет более рационального использования ресурсов. Существует два основных метода расчета дренажной системы, один из которых основывается на глубине фундамента, а другой – на глубине промерзания грунта. Самое важное, что нужно сделать перед началом строительных работ – определить, какова глубина заложения дренажной трубы.

Выбор варианта дренажа вокруг дома

Дренажные трубы нужно обязательно располагать по контуру выбранного участка. Правильный расчет системы предполагает грамотную трассировку и качественно определенная глубина дренажа на участке. Читайте также: «Ливневка вокруг дома устройство на примерах».

Расчет глубины заложения дренажа своими руками

Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.

Алгоритмы методов выглядят следующим образом:

Расчет по глубине промерзания. В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.

Глубина дренажа вокруг дома в таком случае будет рассчитываться так:

• берется величина промерзания почвы в данной климатической зоне;
• от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов. Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения. Читайте также: «Как сделать дренаж вокруг дома – варианты дренажных систем, правила устройства».

Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.

Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.

Предотвращение подтапливания дома на участке

Любое здание требует защиты от подтоплений и паводков, и для решения этой проблемы используется глубинный дренаж участка, обеспечивающий отвод воды от дома. Какие работы нужно сделать, чтобы создать такую конструкцию, которая будет надежно оберегать дом от воздействия внешних факторов?

Порядок выполнения работ будет следующим:

1. Сначала необходимо выполнить земляную работу по контуру здания: выкопать траншею подходящей ширины и с глубиной, рассчитанной при помощи описанных выше методов. Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
2. Нижняя точка траншеи должна соединяться с дренажным колодцем. Расстояние от стен постройки до канавы должно находиться в пределах 3-5 метров.
3. Теперь вырытую траншею нужно засыпать щебенкой (как правило, толщина слоя составляет около 0,5 метров). Для закупки необходимого количества материала следует использовать следующую формулу: объем щебенки = длина траншеи * ширина траншеи * толщина слоя.
4. Когда слой щебня выложен, на него можно укладывать трубопровод. На том участке, где труба будет соединяться с бетонным кольцом, необходимо сделать отверстие, диаметр которого должен немного превышать диаметр трубы.

Заключение

Хорошо спроектированный и выполненный глубинный дренаж участка своими руками позволит не беспокоиться о подтоплениях здания в сезон весенних паводков или при больших атмосферных осадках. Чтобы создать качественный проект, нужно учитывать различные факторы, начиная с глубины закладки труб и заканчивая грамотными расчетами. Если все будет сделано верно, то конструкция будет полностью выполнять возложенные на нее функции.

Насколько глубоки канализационные линии?

Канализационные линии должны быть проложены в соответствии с определенными спецификациями, и ваша работа — знать эти спецификации до того, как вы начнете копать.

Насколько глубоки канализационные трубы?

Это очень важный вопрос, особенно при ремонте дома, ремонте или подготовке к строительству на новом участке земли. Вы должны понимать, как глубоко копать, не только для того, чтобы вас не оштрафовали за несоблюдение, но и чтобы ваши трубы не замерзли и не лопнули от непогоды.

Присоединяйтесь к нам сегодня, когда мы рассмотрим канализационные трубы под микроскопом, и приготовьтесь к более глубокому пониманию этого важного стандарта домостроения.

Насколько глубоки канализационные линии?

Канализационные линии — это кишечные системы дома или предприятия. Они выводят сточные воды и различные виды отходов из ваших туалетов, стоков, душа, посудомоечной машины и наружных кранов.

Важно помнить об этой основной функции, прежде чем мы перейдем к нашей первой проблеме с точки зрения глубины канализационной линии: холоду. В идеальном мире вы могли бы выкопать канализационную линию своего дома достаточно глубоко, чтобы покрыть ее тонким слоем дерна. Но если вы живете в районе с сильным холодом, ненастная погода может заморозить ваши отходы прямо в трубе.

И это может распространяться и на другие серьезные погодные условия. Хотя вы можете об этом не думать, ураганы и сильный ветер могут вырвать землю глубоко под землю, особенно если они вырывают близлежащие деревья с глубокими корнями.

Дело в том, что вам нужно ответить на вопрос «Насколько глубоки канализационные трубы?» серьезно, иначе в долгосрочной перспективе это может стоить вам больше, чем оно того стоит. Глубина канализационных линий сильно различается. Они могут быть мелкими от 12 до 30 дюймов или глубиной до 6+ футов . Часто это просто вопрос климата. В очень холодном климате трубу закапывают глубже, чтобы зимой она не промерзла. Время от времени вы будете сталкиваться с канализационной линией, которая находится глубоко даже в теплом климате.

Выбор глубины

Теперь вернемся к вопросу: какой глубины должна быть канализационная линия?

К сожалению, ответ на этот вопрос более субъективен, чем можно было ожидать. В зависимости от вашего штата, города или даже страны будут четкие стандарты глубины копания траншеи для канализационной трубы.

Начните с короткой поездки в отдел зонирования или строительства вашего местного муниципалитета. Города, как правило, хранят информацию о существующих картах собственности и канализационных линиях, давая вам четкий ответ.

Кроме того, вы можете проконсультироваться по этому вопросу с местными строительными компаниями. Спросите: «Насколько глубоко заглублены жилые канализационные сети?» и вы, скорее всего, получите ответ быстрее, чем где бы то ни было.

В среднем траншеи должны иметь глубину около 12-24 дюймов и быть достаточно широкими, чтобы удобно разместить вашу трубу, прежде чем засыпать ее землей и дерном. Как мы уже упоминали, в регионах с холодным климатом это должно быть глубже, иначе у вас будут проблемы с замерзанием сточных вод. Линии инея могут достигать четырех футов ниже поверхности.

Глубина канализационной линии: теперь вы знаете

Копание канализационной траншеи — несложный процесс. Просто изучите стандарт вашего города или штата в местном муниципалитете и работайте в соответствии с ним. Если вам нужна помощь с канализационной линией, позвоните нам по телефону (402) 731-2727, и опытный местный специалист позаботится об этом за вас!

Насколько глубоко проложены канализационные сети (и зачем это нужно знать)?

ByDino Pelle 19 сентября 2021 г. 24 сентября 2021 г.

Если вы спрашиваете: «Насколько глубоко проложены мои канализационные трубы?», то вам необходимо прочитать эту статью. Потому что ответ сильно различается в зависимости от того, где вы живете.

Было бы здорово, если бы канализационные трубы можно было проложить всего на несколько дюймов под землей? Это, несомненно, упростит и ускорит рытье траншеи. К сожалению, это не так. На самом деле, делая это почти в каждом штате страны, вы попадете в кучу неприятностей.

Если вы пытаетесь закопать или выкопать канализационную линию или просто хотите узнать, где и насколько она глубока, продолжайте читать, чтобы найти ответы на все вопросы.

Содержание

Почему важна глубина?

Выкапывание или закапывание канализационного трубопровода требует больших затрат труда. Вот почему в большинстве проектов по раскопкам канализации используются два или три сантехника плюс их оборудование. И это дорогостоящий процесс, часто стоящий тысячи долларов.

Поэтому очень важно убедиться, что ваша канализационная труба не повреждена из-за того, что она зарыта слишком глубоко. Вот наиболее распространенные причины, по которым вам нужно это знать.

• В холодном климате ваш канализационный трубопровод замерзнет и порвется, если ваша траншея не была вырыта достаточно глубоко для размещения трубы ниже линии промерзания (глубины промерзания).
• В районах, где стихийные бедствия обычно наносят ущерб (торнадо, ураганы, тайфуны), ветер и вода могут вырывать деревья с корнем, в результате чего канализационные трубы вырываются с корнем вместе с ними.
• Ваш город может взимать с вас штраф за несоблюдение местных, окружных или государственных кодексов и требований.

Насколько глубоко проложены канализационные трубы?

К сожалению, ответ «это зависит».

Сантехники, главные авторитеты в этом вопросе, считают, что глубина трубы зависит от круглогодичного климата местности. Это начинается с знания глубины вашей линии промерзания (или глубины промерзания). Это глубина (в дюймах), на которой можно ожидать замерзания воды в земле.

Людям на Севере приходится закапывать канализационные трубы гораздо глубже, чем на Юге и Юго-Западе. Более холодный климат на Севере означает, что земля промерзает на большую глубину. Они нуждаются в большей защите, которая создается за счет большего количества дюймов грязи.

Хотя это крайний пример, глубина подземного промерзания в Миннесоте составляет 80 дюймов. Труба в Миннесоте должна быть закопана не менее чем на 80 дюймов под землю, чтобы предотвратить повреждение от замерзания.

Конечно, количество дюймов в южной Миннесоте может быть меньше, чем в северной Миннесоте, из-за немного более низких круглогодичных температур. Вот почему вы всегда должны проверять свою местность на предмет правильной глубины.

Глубина канализационных линий в теплых клиентах не так сильно различается, и потребность в глубоком закапывании трубы не так велика.

Однако, как мы видели на примере неожиданного холодного фронта, обрушившегося на Техас в феврале 2021 года, ущерб трубопроводу на десятки миллионов долларов может быть нанесен всего одним заморозком. Сантехнические нормы штата Техас, например, гласят, что минимальная глубина под тротуаром составляет 30 или 18 дюймов.

Это указывает на то, что труба зарыта глубже фактической линии промерзания, где бы вы ни жили.

Есть два отличных места, с которых можно задать любые вопросы о канализационных линиях. Они могут ответить на такие вопросы, как «Где проходит моя канализационная линия?» и «Насколько глубоко должен быть проложен мой канализационный трубопровод?».

• Сантехники. Сантехники, в штате которых есть специалисты по канализации и экскаваторы, знают коды в вашем регионе. Кроме того, у них есть специализированные инструменты, такие как канализационные камеры и землеройное оборудование. Сантехник, проводящий осмотр канализационной камеры с помощью камеры, может определить, где проходит ваша основная канализационная труба на вашем участке, насколько глубоко она залегает, и даже при необходимости очистить или отремонтировать ее.
• Муниципалитет . Позвоните в инженерный отдел вашего города. Обычно они решают проблемы с канализацией в вашем районе. Или попробуйте позвонить кому-нибудь в отдел зонирования вашего города. В зависимости от того, где вы живете, они могут точно знать, где находится ваша канализация и насколько глубока. Возможно, они даже смогут дать вам копию любой документации, например, карту вашей собственности.

Заключительные мысли

Любой сантехник, специализирующийся на ремонте, замене и установке канализационных линий, скажет вам, что починка замерзшей трубы под землей в самый разгар зимы — очень тяжелая работа. На самом деле, мы делаем это постоянно.

Не позволяйте этому случиться с вами. Убедитесь, что ваши канализационные трубы закопаны там, где они должны быть: ниже линии промерзания (глубины промерзания) в вашем конкретном районе. Позвоните сантехнику или в муниципалитет, чтобы узнать точную требуемую глубину.
