Статья — Строительство дома на свайном фундаменте

Главная страница

Статьи

Строительство дома на свайном фундаменте

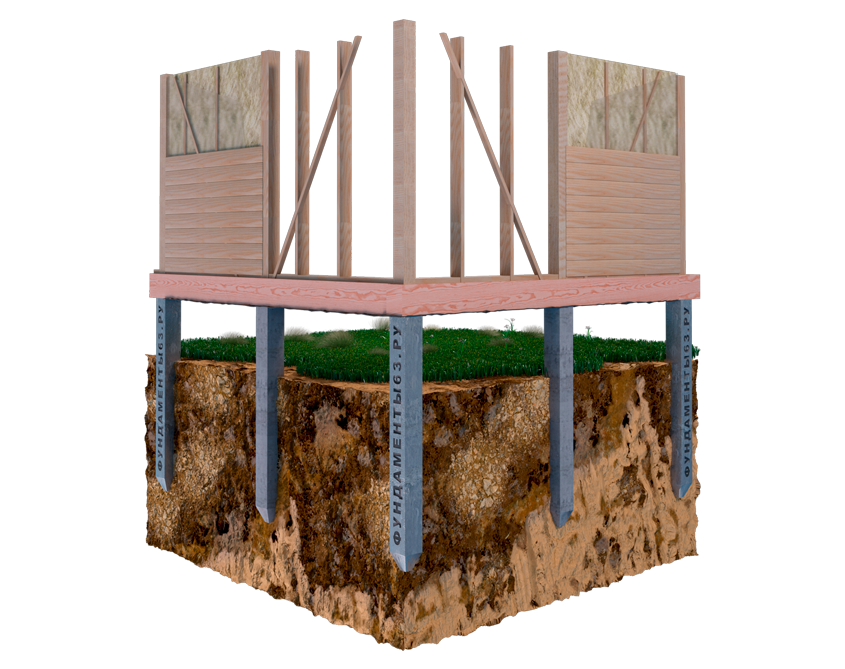

Свайно-винтовой фундамент считается самым экономичным и быстровозводимым. Может использоваться в жарком, влажном и холодном климате, на сложных грунтах, на воде.

Где применяется данный тип фундамента?

Строительство дома на свайном фундаменте оправдано в том случае, если грунт не позволяет заложить монолитный фундамент ленточного типа. Его используют в следующих случаях:

  • На участках со сложным рельефом.
  • На холмистом ландшафте.
  • В местности с сильным промерзанием почвы и повышенной влажностью.
  • Если нельзя провести земляные работы (например, в горной, морской и болотистой местности).

Конечно, никто не отменял деревянных свай из дерева (лиственницы) и бетона, но основание на винтовых металлических сваях – самое практичное и дешевое при строительстве частного жилья.

Почему удобно строить дома на сваях?

Свайные фундаменты изначально использовались в военном строительстве. Это объяснялось возможностью делать надежные опоры для зданий любого типа, на любой местности, в оптимально короткий срок. Потом технология перешла в гражданское строительство и стала весьма популярной в частном домостроении.

Преимущества свайно-винтового основания говорят сами за себя:

  • Сокращение времени строительства.
  • Значительная экономия денег.
  • Не нужно выравнивать местность.
  • Свайный фундамент можно заложить вблизи деревьев и даже вокруг них.
  • Дом на высоких сваях защищен от таких неприятных явлений, как подтапливание в период половодья, проникновение грызунов.
  • Площадь под домом можно использовать для организации подсобных помещений: гаража, кладовой и др.

Как видно, плюсов у данного типа домов много. Теперь поговорим об особенностях возведения свайного фундамента.

Особенности свайной технологии

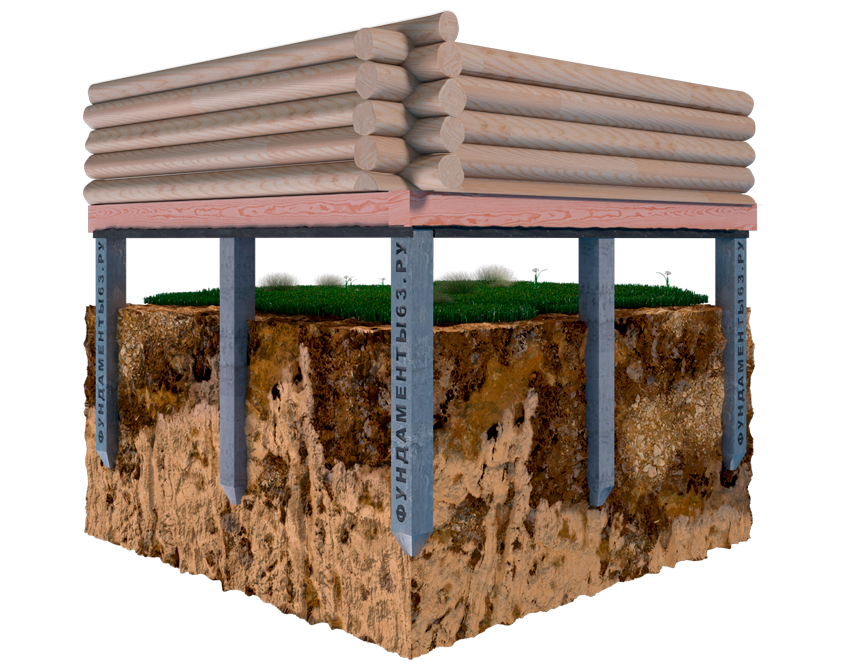

Винтовые сваи применяются преимущественно при строительстве легких домов (деревянных домов, каркасных домов) и служат базовым элементом фундамента. Они представляют собой трубы из стали с толщиной стенки не меньше 4-х миллиметров, диаметром от 200 до 850 мм, длиной от 2-х до 11 метров. С одного конца они острые, снабжены режущей лопастью, позволяющей опорам вкручиваться в грунт, что роднит их с винтом (откуда и пошло название). Для этого не нужны специальные инструменты – лишь сила 3-х – 4-х мужчин. На неровной местности используются стальные опоры с двумя режущими лопастями. Винтовые сваи могут быть как полыми, так и цельными.

Закладка фундамента на винтовых сваях осуществляется поэтапно:

  • Создается проект с точным подсчетом количества металлических опор.
  • Делается разметка на участке.
  • Сваи вкручиваются в грунт по разметке на нужную глубину.
  • Затем они обрезаются по общему уровню и бетонируются.
  • После застывания бетона к опорам привариваются металлические оголовки.

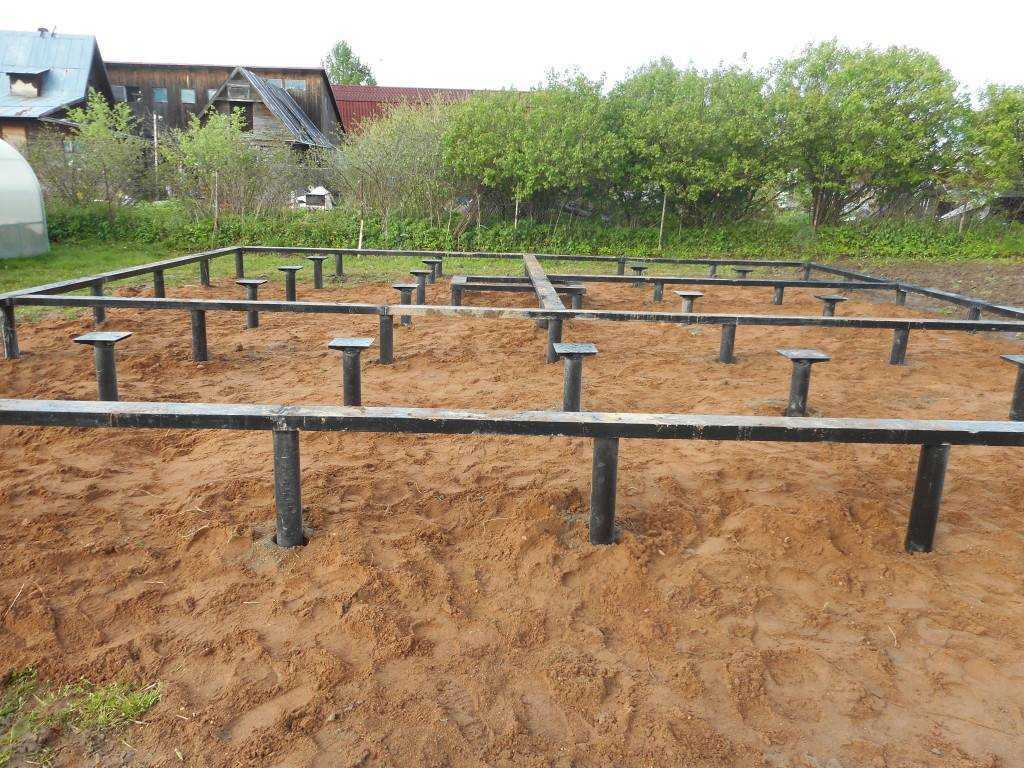

  • Далее производят обвязку опор (из швеллера) для равномерного распределения несущей нагрузки и получают верхнюю часть фундамента (ростверк).
  • Затем делается навесной цоколь.

Нужно отметить, что фундамент данного типа не утепляется, поскольку он вентилируется естественным способом. В этом случае утепляется пол.

В заключение хочется отметить, что существует несколько типов свайно-винтового фундамента:

  • Стандартный (опоры распределены равномерно под всеми элементами строения).
  • Свайные ленты (фундамент залит по периметру здания).
  • Свайное поле – используется под тяжелыми домами.

При возведении пристроек используют одиночные опоры под отдельные части здания.



Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

  • делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
  • в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
  • сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
  • на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
  • устанавливается опалубка для бетонной ленты;
  • внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
  • заливается бетон с трамбовкой и уплотнением;
  • через несколько дней опалубка снимается;
  • окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

  • благодаря ленточной части нагрузка на фундамент распределяется равномерно;
  • сваи же в свою очередь фиксируют фундамент;
  • ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
  • фундамент подходит для строительства на участках с активными грунтовыми водами;
  • железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

Выберите подходящий для вашего дома, если это необходимо!

С одной стороны, все здания являются стереотипами. Независимо от их уникального внешнего вида, каждое здание построено из одних и тех же компонентов, таких как фундамент, стены, полы и по крайней мере одна крыша. В дополнение к этим основам мы обычно украшаем их штукатуркой, краской и т. д., чтобы добавить больше эстетической прочности и удобства для пользователей.
Каждое здание состоит из двух основных и важных компонентов. Первый — это фундамент, а второй — его надстройка.

Фундамент здания: краткий обзор

Фундамент здания — это базовая часть здания, которая несет вес всей конструкции и передает нагрузку на подстилающий грунт или скалу. Фундамент здания можно классифицировать как

  • Неглубокий фундамент: Неглубокий фундамент имеет типичную глубину, которая измеряется путем подсчета поверхности земли до нижней стороны фундамента, а глубина рассчитывается как менее пятикратной общая ширина фундамента.
  • Глубокий фундамент: Все другие фундаменты, кроме мелкозаглубленного, называются глубокими

Если грунт у поверхности земли не способен поддерживать здание, необходимы глубокие фундаменты для передачи нагрузок на глубокие слои. Глубокие фундаменты используются, когда поверхностный грунт не подходит для строительства мелкого фундамента. Наиболее распространенными типами фундаментов глубокого заложения являются сваи и кессоны.
Свайные фундаменты — один из старейших способов обеспечения безопасного, прочного и надежного основания. Свайные фундаменты необходимы, когда,

  • Верхний слой почвы слабый
  • Наличие на строительной площадке экспансивных почв типа чернозема хлопчатника. Этот тип грунта набухает или сжимается при частых изменениях содержания воды в грунте
  • Для сопротивления горизонтальным силам в грунте, удерживающем высокие конструкции
  • Почвенные условия таковы, что под мелкозаглубленный фундамент

Строительство дома

Необходимость свайного фундамента!

  Свая представляет собой тонкий элемент конструкции, изготовленный из дерева, бетона или стали или их комбинации. Сваи классифицируются на основе их функции или использования и материалов, входящих в его состав.

на основе функции. Сваи классифицируются как

  • 0015
  • Sheet Piles

Based on the materials and composition, piles are classified as,

  • Concrete Piles
  • Timber Piles
  • Steel Piles
  • Composite Piles
  • Sand piles

Professional identification of the need применения свай и выбор конкретного типа свайного фундамента под проект являются неотъемлемой частью процесса проектирования здания. По словам «Майкла Томлинсона и Джона Вудворда» (автора книги «Практика проектирования и строительства свай»), выбор соответствующего типа свайного фундамента является одним из наиболее важных проектных решений, и его лучше всего принимать на основе опыта работы в аналогичных грунтовых условиях. .
При выборе типа свайного фундамента необходимо учитывать следующие факторы:

Факторы для выбора типа свайного фундамента

01. Тип конструкции
  • свайный фундамент зависит от типа сооружения, т. е. являются ли они береговыми, морскими или гидротехническими сооружениями и т. д.
  • Для береговых сооружений более разумным вариантом является выбор забивных и монолитных свай. Эти сваи доказали свою экономичность при умеренном давлении нагрузки.
  • Для фундаментов категории гидротехнических сооружений более предпочтительны забивные сваи или обсадные монолитные сваи.
  • Если сваи должны быть установлены рядом с какой-либо существующей структурой, лучшим выбором могут быть трубчатые сваи с открытым концом или двутавровые сваи.
  • Сборные сваи предпочтительны для морских сооружений или сооружений над открытой водой.
  • Забивные сваи подходят для фундамента существующих конструкций.
  • Для больших конструкций буронабивные сваи большого диаметра являются наиболее экономичным вариантом.

02. Условия нагрузки

Выбор конкретного типа сваи зависит от характера и величины нагрузки. Ниже приведены классификации нагрузок, которые необходимо учитывать при проектировании сваи. Например, если

  • Прямая вертикальная нагрузка от надстройки.
  • Ударные нагрузки, возникающие при забивке свай.
  • Напряжения, возникающие при выполнении операции.
  • Изгибающие напряжения, возникающие из-за кривизны сваи.
  • Изгибающие напряжения, возникающие из-за эксцентриситета нагрузок, приходящихся на сваю.
  • Боковые силы, создаваемые ветром, волнами, водными течениями и т. д.
  • Ударные силы возникают из-за ледяных щитов барж.
  • Силы удара ощущаются из-за судов в случае морских сооружений.
  • Силы, преобладающие из-за подъемного давления.
  • Сейсмические нагрузки и т. д.

Согласно «Сатьендра Миттал» (автор проекта проектирования и строительства свайных фундаментов), для легких нагрузок целесообразно использовать деревянные сваи. В качестве альтернативы, для более тяжелых нагрузок выбор стальных или железобетонных свай, очевидно, является бюджетным выбором.

Строительство дома

Классификация нагрузок на конструкцию

03. Состояние грунта
  • Перед началом строительства свай на месте необходимо провести полевые испытания.
  • Необходимо провести тематическое исследование для определения характера почвы в близлежащих местах или участках.
  • Необходимо тщательно изучить расположение уровня грунтовых вод. При проектировании сваи следует учитывать возможные колебания уровня грунтовых вод в сезон дождей и засухи.
  • При устойчивом течении грунтовых вод чаще всего используются сваи с несъемной обсадной трубой. В качестве альтернативы сборные сваи являются лучшим вариантом.
  • Забивные сваи, как правило, не подвержены влиянию грунтовых вод, в то время как бетонирование буронабивных свай требует тщательного контроля, когда строительные работы ведутся на уровне ниже уровня грунтовых вод.

04. Несущая способность сваи
  • Необходимо провести детальное геотехническое исследование и соответственно определить несущую способность сваи. Это будет варьироваться в зависимости от диаметра и глубины сваи, и, конечно же, несущая способность фундамента будет зависеть от различных свойств почвы на его глубине.
Читайте также:
6 Основные причины разрушения свайного фундамента
Несущая способность грунта: определение и методы улучшения грунта

05. Доступность сырья : кроме того, на площадке должны быть в наличии такие заполнители, как мелкие и крупные заполнители, арматура, древесина.
  • Эти материалы должны соответствовать положениям индийских стандартных кодов.
  • Домостроение

    Виды кладочных материалов и их характеристики!

    06. Наличие машин
    • Основные требования к машинам будут зависеть от типа сваи, ее диаметра, глубины и типа почвы на строительной площадке.
    • Для возведения свайного фундамента используется несколько видов оборудования. Обычно используемое оборудование для забивки свай, необходимое для свайного фундамента, включает свайную раму, лебедку, ударные молоты, такие как отбойный молот, паровой молот одинарного и двойного действия, дизельный молот, вибромолот, шнековый бур, расширитель, направляющую для бурения, режущий инструмент и т. д.
    • При выборе типа свайного фундамента необходимо учитывать, что эти инструменты легко доступны и просты в обслуживании/ремонте.
    Читайте также:
    Меры предосторожности при использовании бетономешалки на объекте
    40 + Инструменты для кладки, используемые при кладке вашего дома!

    07. Анализ стоимости
    • Если существует более одного варианта использования сваи для данного проекта, то необходимо рассчитать примерную стоимость установки и выбрать наиболее экономичный вариант сваи.
    • Стоимость испытаний свай под нагрузкой должна быть добавлена ​​к стоимости установки при расчете общей стоимости.
    • Стоимость обслуживания должна быть включена в расчет при анализе первоначальной стоимости свайного фундамента.

    Строительство дома

    Цель оценки и калькуляции

    08. Наличие средств
    • Для строительства свайного фундамента должно быть достаточно средств.

    Вывод:
    Функцией любого фундамента является безопасное выдерживание нагрузки от надстройки и передача нагрузки на землю. Выбор того или иного типа фундамента зависит от интенсивности нагрузки от надстройки, характера грунта, характера надстройки и т. д. Следует помнить, что в большинстве случаев простые фундаменты являются наиболее экономичным фундаментом.
    Глубокий фундамент следует выбирать только тогда, когда неглубокий фундамент невозможен. В некоторых случаях улучшение грунта производится с применением различных методов, чтобы он стал пригодным для мелкозаглубленного фундамента.
    Свайный фундамент предпочтительнее, когда существуют чрезмерные тяжелые гравитационные нагрузки, а также боковые нагрузки, действующие на слабый грунт. После рассмотрения всех рассмотренных выше факторов будет легче выбрать правильный тип свайного фундамента.

    Обязательно к прочтению:
    7 важных требований, которым должна соответствовать система фундамента
    Признаки проблем с фундаментом в вашем доме
    Какой должна быть минимальная глубина фундамента для нового дома?

    Изображение предоставлено – Изображение 1

    Стоимость свайного фундамента по сравнению со стоимостью других фундаментов

    🕑 Время чтения: 1 минута

    Обсуждается выбор свайного фундамента на основе стоимости по сравнению с другими фундаментами для строительных проектов и факторов, влияющих на стоимость свайного фундамента. Часто проектировщик не может прийти к конкретному решению, что выбрать для сооружения свайный фундамент или обычный ленточный или матовый фундамент. Особенно в случае выбора свайного фундамента и обычного матового или ленточного фундамента, устроенного на более глубоком уровне, чтобы соответствовать слою грунта с приемлемой несущей способностью. Все условия строительства должны иметь показатель, ниже которого применение свайного фундамента оказывается более дешевым по сравнению с обычным ленточным и матовым фундаментом. Итак, в этой статье мы постараемся показать различия, по которым можно легко определить выбор свайного фундамента по сравнению с другими типами фундамента. Эта строка состояния создается на основе умеренно подробной оценки стоимости фундамента. Также будут обсуждаться факторы, влияющие на стоимость фундамента.

    Рис.1: Передача нагрузки на свайный фундамент на грунт

    Очевидно, что окончательное решение о применении типа фундамента не может быть принято на основании оценки объема земляных работ и количества бетона фундамента глубокого заложения или ленточного фундамента в сравнении со стоимостью свай, воспринимающих ту же нагрузку. Для свайного фундамента требуется заглушка толщиной около 45 см для двух свай и от 60 см до 120 см для двух пар свай. Размеры наголовника в плане могут достигать 2100мм 2 для сваи диаметром 550 мм. Оголовки свай можно соединять с помощью стяжек более чем в одном направлении.

    Рис. 2: Наконечник сваи

    Утверждается, что стоимость выемки оголовка сваи, покрывающих балок и анкерных балок может в два раза превышать стоимость выемки грунта машинами в основаниях колонн средней величины. Свайный фундамент требует не только конструктивного проектирования, но и более высокой степени контроля по ходу строительства.

    Рис. 5: Выемка грунта для строительства оголовка сваи

    Поэтому стоимость земляных работ и бетонирования оголовков свай и оголовков в сочетании с затратами на забивку свай, их проектирование и надзор будут обескураживающим фактором при выборе свайного фундамента.

    Кроме того, сообщается, что стоимость восьмиметровой сваи в сочетании с ее оголовком и перекрывающими балками превышает стоимость строительства оснований колонн глубиной 4,5 м с использованием массивного бетона до уровня земли. Это утверждение сделано для случая, когда фундаменты строятся в сухих условиях, в которых стоимость земляных работ может быть низкой, а каждый тип фундамента подвергается одинаковой нагрузке. Следует знать, что данная оценка стоимости свайно-столбчатых фундаментов проводилась для крупных сооружений типа многоэтажного дома. Однако доказано, что стоимость свайного строительства для небольших сооружений, например, индивидуального дома, меньше, чем у обычного кирпичного или бетонного фундамента глубиной 1,2м. Строительство свайного фундамента для индивидуальных домов будет дешевле, если земляные работы можно проводить вручную, а проектное состояние должно подходить для экономичных необсаженных свай с механическим бурением. Таким образом, свайный фундамент потеряет экономическую выгоду и, следовательно, выбор свайного фундамента вместо обычного бетонного или кирпичного фундамента будет нежелательным и нерентабельным. Кроме того, если ленточный фундамент узкий ленточный с той же глубиной, т.е. 1,2 м, то рекомендуется использовать последний тип фундамента. Если требуемая глубина фундамента достигает водоносных песков и гравия, то настоятельно рекомендуется использовать свайный фундамент. Это связано с тем, что стоимость земляных работ в такой ситуации в два-три раза превышает стоимость земляных работ в засушливых условиях. Строительство свайного фундамента целесообразно, если грунт на участке значительно изменчив. В этом случае выбор свайного фундамента будет выгоден как экономически, так и конструктивно. Фундаменты следует выбирать и проектировать, исходя из состояния грунта на любой станции погрузки. Например, если тип грунта представляет собой уплотненный песок, то можно выбрать малый плитный фундамент, а для сжимаемого грунта следует принять крупный изолированный плитный фундамент или комбинированный плитный фундамент. Следует иметь в виду, что такой подход к строительству фундамента потребует обширного и всестороннего исследования и исследования грунта, что является дорогостоящим и, следовательно, нежелательным.
