Фундамент для каркасного дома — столбчатый фундамент или свайный. Какой фундамент лучше для каркасного дома

Самый легкий и недорогой вариант дачной постройки – каркасный дом. И самые низкие требования к фундаменту. Но, не смотря на малый вес сооружения, надо учитывать характер грунта и рельефа, иначе постройка будет неустойчивой. Какой нужен фундамент для каркасного дома и как его возвести?

Оглавление:

Какой фундамент лучше для каркасного дома

Варианты фундамента для каркасного дома своими руками:

• столбчатый;
• ленточный сборный и монолитный;
• свайный;
• свайно-ленточный;
• ТИСЭ;
• плита монолитная или сборная.

Столбчатый фундамент

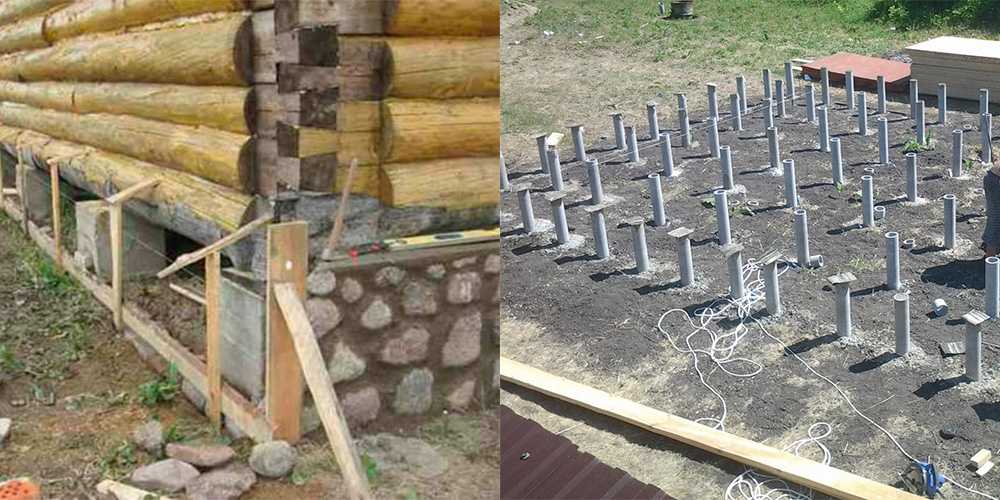

Столбчатый фундамент выполнить проще всего: по периметру сооружения, под внутренними стенами, углами и участками, создающими самую высокую нагрузку, устанавливают опорные столбы. Шаг столбов – в пределах 2,5 метров, сечение – расчетное: зависит от веса дома, этажности, материала самих опор (кирпич, металлические трубы, бревна и т. д.). Сечение прямоугольного столба обычно от 25х25 до 40х40 см, круглого – 20-25.

Фундамент, как правило, повышенный (не меньше полметра). Глубина зависит от характеристик грунта, промерзания, уровня вод. Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется из профильных труб, бруса, армированного бетона. Пространство под домом загораживают шифером, фанерными щитами, закладывают кирпичами или оставляют открытым.

Материалы опор:

• железобетон;
• бутобетон;
• кирпич;
• блоки;
• бутовый камень;
• бревно;
• профильные или круглые полые трубы.

В зависимости от материала основание может быть монолитным и сборным. На пучинистом грунте (глина и др.) столбы заглубляют ниже промерзания. На стабильных достаточно половины этой глубины, и полвысоты ямы составляет подушка – гравийно-песчаная или только песок. У незаглубленных столбов подошва располагается на уровне почвы, ниже – подушка.

Выше столбов обычно располагают ростверк (фундаментную балку). Она связывает опоры (препятствует их разъезжанию, опрокидыванию) и равномерно распределяет на них нагрузку от дома. На очень стабильных грунтах ж/б балку можно не делать, достаточно нижней обвязки. Ее кладут поверх гидроизолирующего материала.

Ленточные фундаменты

Столбы подходят только для хороших, стабильных грунтов. Более устойчивый вариант – ленточный мелкозаглубленный фундамент для каркасного дома. Но и у ленточного фунадамента есть свои ограничения: не рекомендован на глинах, при сильном морозном пучении, большой глубине промерзания. Подходит для песков, супесей, в том числе не очень плотных: пластичная монолитная армированная лента хорошо компенсирует неравномерность усадки. Глубина – ниже промерзания, обычно в пределах 0,7 метра. Сборные ленты (из блоков, кирпичей) подходят только для хороших грунтов, т.к. их прочность существенно ниже: сборная лента не пластична и при подвижках трескается по швам.

При более глубоком промерзании рекомендована заглубленная лента, но ее под легкий каркасный дом закладывать нецелесообразно: несущая способность высокая, такое основание рассчитано на тяжелые кирпичные дома, в т. ч. больше одного этажа. Для каркасных в этом случае выбирают другие основания: сваи, ТИСЭ.

Сваи

Свайный фундамент для каркасного дома бывает обычно на винтовых или буронабивных сваях. На винтовых несколько дороже (за счет стоимости свай), но проще и быстрее в монтаже: не нужно бурить скважины, дожидаться застывания бетона. Сваи погружаются на большую глубину, ниже промерзания, с расчетным шагом (не больше 3 метров) – по углам дома, под несущими стенами, перегородками, тяжелыми внутренними конструкциями (каменной печкой и др.). Подходят для любого грунта, кроме скал: пески, глины, заболоченные почвы и др. Можно завинчивать вручную силами трех человек. Ростверк выполняется из разных материалов, под каркасный дом обычно хватает деревянной или металлической нижней обвязки. В некоторых случаях сваи комбинируют с мелкозаглубленной ж/б лентой.

Несколько сложнее строительство фундамента для каркасного дома на буронабивных сваях: по периметру сооружения бурят скважины, вставляют металлические или асбоцементные трубы, помещают арматуру, заливают бетон. При использовании монолитного ростверка в верхней части каждой трубы бетонируют арматурные шпильки: они будут связывать сваи с ростверком.

ТИСЭ

Это разновидность комбинированного фундамента под каркасный дом. Его особенности:

• столбы – бетонные монолитные, с устойчивым «башмаком» в нижней части;
• ростверк – бетонный. На неровном рельефе его выполняют ступеньками;
• ростверк всегда повышенный. В оригинальной конструкции ТИСЭ пространство под домом оставляют продуваемым, на практике чаще закладывают или загораживают, как и у других столбчатых конструкций.

У ТИСЭ высокая устойчивость. Он подходит для многих сложных грунтов, на которых обычные столбы держаться не будут.

Плитные фундаменты

Очень редко под каркасные дома заливают монолитную «плавающую» армированную плиту. Это очень прочный и устойчивый вариант, компенсирует любые подвижки и естественную усадку. Подходит в т.ч. для тяжелых многоэтажных домов, для любых грунтов без исключения.

• больше всего земляных работ;
• самая высокая цена;
• самые долгие сроки возведения;
• не получится обойтись без тяжелой техники.

Кроме монолитных существуют также сборные блочные плиты. Блоки укладывают сплошняком или с интервалами. Второй вариант обходится дешевле, и не нужно ждать застывания бетона. Можно ли использовать эту технологию, покажет расчет фундамента для каркасного дома.

Плиту часто используют при создании цокольного этажа. Полноценный эксплуатируемый подвал можно также сделать при использовании заглубленной ленты или свайно-ленточного фундамента. Столбчатые основания такой возможности не предоставляют.

Столбчатый фундамент своими руками для каркасного дома

Рассмотрим возведение столбчатого основания из монолитного бетона. Столбы прямоугольные.

1. Насыпать на дно подушку из гравия и песка. Высота от 10 до 50 см, зависит от заглубленности столбов.
2. Изготовить опалубку из фанеры или доски. Если грунт плотный, без опалубки можно обойтись. Стенки опалубки или ямы под столб прокладывают гидроизолирующим материалом.
3. Установить каркас из четырех ребристых арматурных прутьев 1-1,2 см. Прутья соединяют друг с другом хомутами  0,6-1 см. Между арматурой и стенками оставляют расстояние 3 мм минимум. До дна тоже должно оставаться 3 мм (каркас ставят поверх пластиковых подставок).
4. При монтаже «башмака» сначала заливают его, потом основной столб. Соединять эти две части должны сквозные арматурные прутья.
5. Если ростверка не будет, каркас завершается за 5-6 см до верхней плоскости будущего столба. В верхнюю часть столба бетонируют закладные шпильки толщиной 1,4-1,6 см для монтажа обвязки.
6. Если ростверк будет, стержни арматуры должны выступать над столбом на расстояние от 15 до 25 см. Потом их связывают с арматурой ростверка.
7. Залить в опалубку бетон не ниже М200. Каждую порцию нужно утрамбовать, прежде чем заливать следующую, и согнать металлическим прутом воздух.
8. Снять опалубку можно примерно через месяц.

Обновлено: 17.10.2016

Устройство столбчатого фундамента своими руками для каркасного дома

Возвести столбчатый фундамент своими руками для каркасного дома вполне возможно и доступно. Такой вариант основания считается недорогим и традиционным видом фундаментов малоэтажного строительства. Нельзя сказать, что эту конструкцию просто построить из подручных материалов. Прежде чем определиться с выбором вида опорной несущей конструкции дома – фундамента, надо учесть категорию грунтов под основание, просчитать нагрузку от стен и крыши, выполнить грамотную разметку. Устройство несущего основания здания – это, прежде всего грамотный расчет, правильный подбор материалов и последовательное выполнение технологического процесса строительства.

Содержание

• Особенности столбчатых фундаментов
• Способ возведения столбчатых фундаментов
• Виды столбчатых фундаментов
  • Подготовительные работы
  • Инструкция по устройству монолитного столбчатого фундамента
  • Инструкция по устройству сборного столбчатого фундамента
• Столбчатый фундамент из мелких бетонных блоков
• Видеопример устройства столбчатого фундамента: Укрепление столбчатого фундамента ростверком
  • Материалы для изготовления
  • Армирование монолитного ростверка
  • Заполнение бетоном ростверка

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.

Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Характерной особенностью столбчатого фундамента является то, что точечная нагрузка от веса конструкции дома, передается на отдельные столбы фундамента, а не на бетонную ленту, как у ленточной конструкции основания.

Способ возведения столбчатых фундаментов

В строительстве столбчатые фундаменты устраивают следующими способами:

• Монолитный. Конструкция представляет собой вид бетонного столба с армированием пространственным металлическим каркасом, состоящим из четырех рабочих прутов из арматуры диаметром от 10 до 18 мм и распределительной из гладкотянутой металлической проволоки диаметром 5 или 8 мм. Монолитный столбчатый фундамент обладает достоинствами железобетонных конструкций с высокими техническими показателями по прочности и надежности.
• Сборный. Строительным материалом для сборного столбчатого фундамента служит кирпич, легкобетонные камни (шлакоблок или бетонит), бутовый камень, железобетонные блоки. Такой фундамент возводится быстро и не требует многочисленных затрат на опалубку, арматуру как для монолитного фундамента. К недостаткам относится наличие многочисленных швов соединения материалов, что приводит к ослаблению конструкции.

Виды столбчатых фундаментов

Главными факторами при расчете нижней отметки залегания столбчатого фундамента считается определения класса грунта, уровня промерзания и наличие грунтовых вод на строительной площадке.

В зависимости от этих показателей, конструкции фундаментов можно условно разделить на следующие виды:

1. Заглубленный с подошвой нижней отметки больше глубины промерзания грунтов на 500 -1000 мм. Рекомендуется для строительства фундаментов на глинистых грунтах с большим количеством грунтовых вод, способных размыть основание.
2. Фундамент с мелким заглублением в грунт на 400 -700 мм. Естественно, на таком участке не должно быть грунтовых вод.

Независимо от типа возведения и материала возведения столбчатый фундамент рекомендуют устанавливать на песчаную подготовку.

Существует такая закономерность: чем больше заглубление основания фундамента, тем меньше толщина песчаной подушки. При мелком заглублении фундамента толщина песка составляет до 500 мм, а при заглубленном – 200-250 мм.

Для того, что бы правильно обустроить столбчатый фундамент для каркасного дома, рекомендуется произвести расчет его параметров и составить исполнительную схему расположения отдельно стоящих столбов. Располагают элементы фундаментов по углам и под несущими конструкциями каркасного дома с таким расчетом, чтобы допустимое расстояние между столбами не превышало 2 или 2,5 м. Желательно за расчетом обратиться к специалисту – архитектору для грамотного сбора действующих нагрузок на фундамент и привязки конкретных условий участка под застройку.

Подготовительные работы

На планируемом участке под установку столбчатого фундамента каркасного дома снимается плодородный почвенный слой и выполняется разметка ям для размещения отдельно стоящих столбов. Забиваются колышки, и по единому горизонтальному уровню натягивается веревка или шнур.

Пересечение шнура укажет на расположение центров столбов фундамента. Выкапываются на расчетную глубину ямы с некоторым запасом для устройства дренажной и песчаной подушки, а также для монтажа опалубочной системы. Извлеченный из траншеи грунт убирается с территории постройки, чтобы после первого дождя площадка под застройку не превратилась в глиняное месиво.

Важно тщательно измерить диагонали между колышками – верхние отметки будущих столбов должны быть в единой плоскости с минимальным перекосом в 1 см. Лучше всего использовать для этих целей длинную рейку с уровнем или строительный лазерный уровень.

Инструкция по устройству монолитного столбчатого фундамента

Возведение столбчатого монолитного фундамента выполняется в несколько этапов:

1. После разметки места положения фундаментов производятся земляные работы по выкапыванию траншеи под каждый отдельно стоящий столб.
2. Дно траншея тщательно защищается, подсыпается песок на толщину до 100мм.
3. Песчаную подушку необходимо пролить водой и аккуратно уплотнить. После высыхания песка приступают к установке опалубки.
4. По проектному размеру столба фундамента устанавливается съемная или неразборная опалубка из подручных материалов: доски, фанеры, пенополистирола, металлических щитов.
5. Опалубка надежно укрепляется, что бы при заливке бетоном опалубочная конструкция не развалилась и не расползлась. Профессиональные строители советуют стены опалубки дополнительно герметизировать пленкой ПВХ, чтобы не протекала бетонная смесь через щели.
6. Если есть необходимость армирования, то в опалубку вставляется пространственный арматурный каркас или длинные анкерные болты для последующей фиксации обвязки фундамента.
7. При затвердении бетонной смеси меняется цвет бетона с темно – серого на светлый цвет. Такое изменение цвета говорит о том, что бетон набрал 70% проектной прочности и пора снимать опалубку.

После снятие опалубки конструкцию фундамента следует обмазать смолой или битумом, чтобы исключить попадания капиллярной влаги. Рекомендуется обратную засыпку столбов фундамента выполнять глиной с тщательной послойной утрамбовкой.

При возведении столбчатого фундамента под каркасный дом своими руками следует помнить, что производить работы следует только в теплое время года до первых заморозков. Если это обязательное требование будет нарушено, тогда конструкция фундамента будет уложена на промерзшее грунтовое основание и, следовательно, фундамент при размораживании грунтов просто разрушится.

Инструкция по устройству сборного столбчатого фундамента

Каркасный дом может устанавливаться на сборном столбчатом фундаменте. Технология его устройства намного проще, чем устройство монолитного фундамента. Если в качестве материала используется кирпич – железняк, то при его кладке существует несколько тонкостей:

• Устройство таких фундаментов возможно на сухих грунтах без горизонтальных подвижек.
• Нижний ряд кирпича укладывается на песчаную подушку, или на бетонную подготовку.
• Стандартная ширина кирпичных столбов составляет 250 х 250 мм или 380 х 380 мм. Желательно каждый 5 ряд армировать металлической гладкотянутой проволокой диаметром 5 или 8 мм, или арматурными стержнями из рифленой стальной арматуры диаметром до 10 мм.

При устройстве кирпичной кладки следует пользоваться строительным уровнем, чтобы стены получились строго вертикальными. Швы между кладкой можно не заделывать, так как обязательно будет производиться оштукатуривание кирпичных поверхностей столбов.

Столбчатый фундамент из мелких бетонных блоков

Намного быстрее можно построить столбчатый фундамент из бетонных блоков размером 200 мм х 200мм и высотой 400 мм. Технология укладки блоков аналогична с технологией кирпичной кладки. Особенностью устройства блочных столбов является необходимость выполнения обмазочной битумной гидроизоляции боковых поверхностей и прокладочной гидроизоляции из рубероида в 2 слоя нижнего бетонного блока. Монтируются бетонные блоки на цементно-песчаном растворе, швы между ними заполняются раствором.

Для возведения каркасного дома столбчатый сборный фундамент из бетонных блоков будет идеальным решением.

Видеопример устройства столбчатого фундамента:

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк – верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Ростверком можно выровнять ошибки при возведении отдельных столбов с неодинаковыми верхними уровнями.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.

Армирование монолитного ростверка

Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

1. Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
2. Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
3. С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой. Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
4. При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.
