Фундамент из труб для каркасного дома: Самый простой столбчатый фундамент под каркасный дом

Содержание

Фундамент для каркасного дома — столбчатый фундамент или свайный. Какой фундамент лучше для каркасного дома

Самый легкий и недорогой вариант дачной постройки – каркасный дом. И самые низкие требования к фундаменту. Но, не смотря на малый вес сооружения, надо учитывать характер грунта и рельефа, иначе постройка будет неустойчивой. Какой нужен фундамент для каркасного дома и как его возвести?

Оглавление:

Какой фундамент лучше для каркасного дома

Варианты фундамента для каркасного дома своими руками:

  • столбчатый;
  • ленточный сборный и монолитный;
  • свайный;
  • свайно-ленточный;
  • ТИСЭ;
  • плита монолитная или сборная.

Столбчатый фундамент

Столбчатый фундамент выполнить проще всего: по периметру сооружения, под внутренними стенами, углами и участками, создающими самую высокую нагрузку, устанавливают опорные столбы. Шаг столбов – в пределах 2,5 метров, сечение – расчетное: зависит от веса дома, этажности, материала самих опор (кирпич, металлические трубы, бревна и т. д.). Сечение прямоугольного столба обычно от 25х25 до 40х40 см, круглого – 20-25.

Фундамент, как правило, повышенный (не меньше полметра). Глубина зависит от характеристик грунта, промерзания, уровня вод. Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется из профильных труб, бруса, армированного бетона. Пространство под домом загораживают шифером, фанерными щитами, закладывают кирпичами или оставляют открытым.

Материалы опор:

  • железобетон;
  • бутобетон;
  • кирпич;

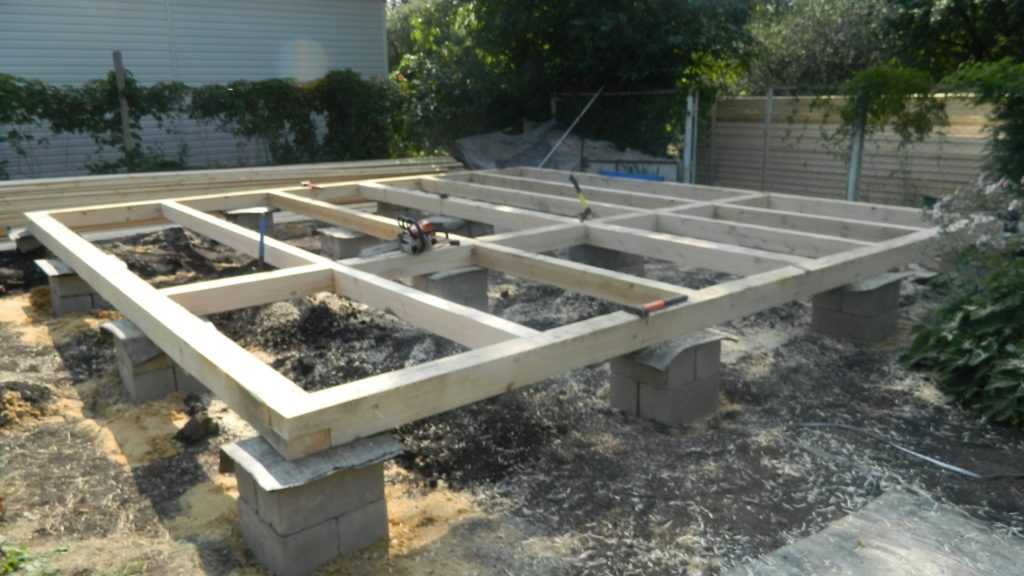

  • блоки;
  • бутовый камень;
  • бревно;

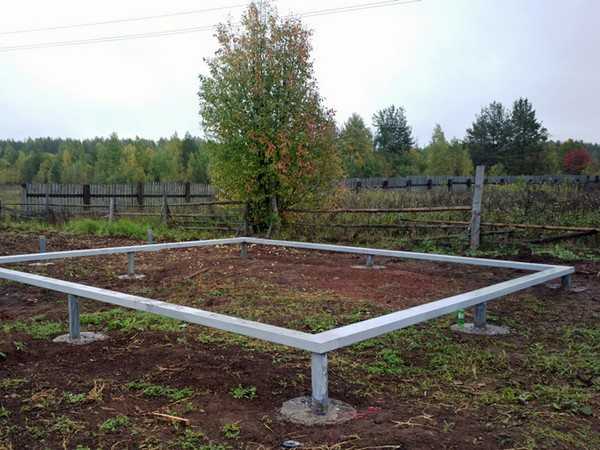

  • профильные или круглые полые трубы.

В зависимости от материала основание может быть монолитным и сборным. На пучинистом грунте (глина и др.) столбы заглубляют ниже промерзания. На стабильных достаточно половины этой глубины, и полвысоты ямы составляет подушка – гравийно-песчаная или только песок. У незаглубленных столбов подошва располагается на уровне почвы, ниже – подушка.

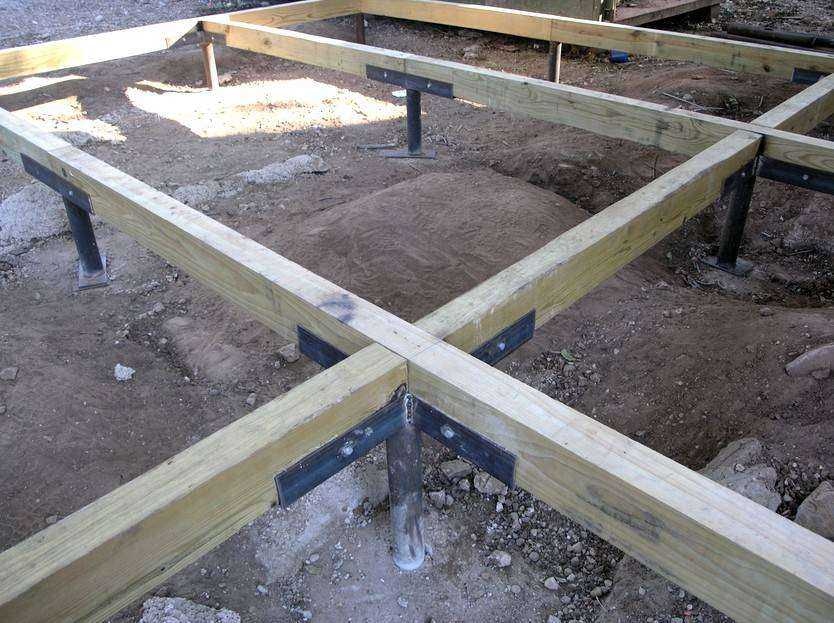

Выше столбов обычно располагают ростверк (фундаментную балку). Она связывает опоры (препятствует их разъезжанию, опрокидыванию) и равномерно распределяет на них нагрузку от дома. На очень стабильных грунтах ж/б балку можно не делать, достаточно нижней обвязки. Ее кладут поверх гидроизолирующего материала.

Ленточные фундаменты

Столбы подходят только для хороших, стабильных грунтов. Более устойчивый вариант – ленточный мелкозаглубленный фундамент для каркасного дома. Но и у ленточного фунадамента есть свои ограничения: не рекомендован на глинах, при сильном морозном пучении, большой глубине промерзания. Подходит для песков, супесей, в том числе не очень плотных: пластичная монолитная армированная лента хорошо компенсирует неравномерность усадки. Глубина – ниже промерзания, обычно в пределах 0,7 метра. Сборные ленты (из блоков, кирпичей) подходят только для хороших грунтов, т.к. их прочность существенно ниже: сборная лента не пластична и при подвижках трескается по швам.

При более глубоком промерзании рекомендована заглубленная лента, но ее под легкий каркасный дом закладывать нецелесообразно: несущая способность высокая, такое основание рассчитано на тяжелые кирпичные дома, в т. ч. больше одного этажа. Для каркасных в этом случае выбирают другие основания: сваи, ТИСЭ.

Сваи

Свайный фундамент для каркасного дома бывает обычно на винтовых или буронабивных сваях. На винтовых несколько дороже (за счет стоимости свай), но проще и быстрее в монтаже: не нужно бурить скважины, дожидаться застывания бетона. Сваи погружаются на большую глубину, ниже промерзания, с расчетным шагом (не больше 3 метров) – по углам дома, под несущими стенами, перегородками, тяжелыми внутренними конструкциями (каменной печкой и др.). Подходят для любого грунта, кроме скал: пески, глины, заболоченные почвы и др. Можно завинчивать вручную силами трех человек. Ростверк выполняется из разных материалов, под каркасный дом обычно хватает деревянной или металлической нижней обвязки. В некоторых случаях сваи комбинируют с мелкозаглубленной ж/б лентой.

Несколько сложнее строительство фундамента для каркасного дома на буронабивных сваях: по периметру сооружения бурят скважины, вставляют металлические или асбоцементные трубы, помещают арматуру, заливают бетон. При использовании монолитного ростверка в верхней части каждой трубы бетонируют арматурные шпильки: они будут связывать сваи с ростверком.

ТИСЭ

Это разновидность комбинированного фундамента под каркасный дом. Его особенности:

  • столбы – бетонные монолитные, с устойчивым «башмаком» в нижней части;
  • ростверк – бетонный. На неровном рельефе его выполняют ступеньками;
  • ростверк всегда повышенный. В оригинальной конструкции ТИСЭ пространство под домом оставляют продуваемым, на практике чаще закладывают или загораживают, как и у других столбчатых конструкций.

У ТИСЭ высокая устойчивость. Он подходит для многих сложных грунтов, на которых обычные столбы держаться не будут.

Плитные фундаменты

Очень редко под каркасные дома заливают монолитную «плавающую» армированную плиту. Это очень прочный и устойчивый вариант, компенсирует любые подвижки и естественную усадку. Подходит в т.ч. для тяжелых многоэтажных домов, для любых грунтов без исключения.

Минусы:

  • больше всего земляных работ;
  • самая высокая цена;
  • самые долгие сроки возведения;
  • не получится обойтись без тяжелой техники.

Кроме монолитных существуют также сборные блочные плиты. Блоки укладывают сплошняком или с интервалами. Второй вариант обходится дешевле, и не нужно ждать застывания бетона. Можно ли использовать эту технологию, покажет расчет фундамента для каркасного дома.

Плиту часто используют при создании цокольного этажа. Полноценный эксплуатируемый подвал можно также сделать при использовании заглубленной ленты или свайно-ленточного фундамента. Столбчатые основания такой возможности не предоставляют.

Столбчатый фундамент своими руками для каркасного дома

Рассмотрим возведение столбчатого основания из монолитного бетона. Столбы прямоугольные.

  1. Насыпать на дно подушку из гравия и песка. Высота от 10 до 50 см, зависит от заглубленности столбов.
  2. Изготовить опалубку из фанеры или доски. Если грунт плотный, без опалубки можно обойтись. Стенки опалубки или ямы под столб прокладывают гидроизолирующим материалом.
  3. Установить каркас из четырех ребристых арматурных прутьев 1-1,2 см. Прутья соединяют друг с другом хомутами  0,6-1 см. Между арматурой и стенками оставляют расстояние 3 мм минимум. До дна тоже должно оставаться 3 мм (каркас ставят поверх пластиковых подставок).
  4. При монтаже «башмака» сначала заливают его, потом основной столб. Соединять эти две части должны сквозные арматурные прутья.
  5. Если ростверка не будет, каркас завершается за 5-6 см до верхней плоскости будущего столба. В верхнюю часть столба бетонируют закладные шпильки толщиной 1,4-1,6 см для монтажа обвязки.
  6. Если ростверк будет, стержни арматуры должны выступать над столбом на расстояние от 15 до 25 см. Потом их связывают с арматурой ростверка.
  7. Залить в опалубку бетон не ниже М200. Каждую порцию нужно утрамбовать, прежде чем заливать следующую, и согнать металлическим прутом воздух.
  8. Снять опалубку можно примерно через месяц.

Обновлено: 17.10.2016

Расчет количества винтовых свай для свайного фундамента каркасного дома

Расчет свайного фундамента для каркасного дома — обязательный этап проектирования. «Каркасники» относятся к легким постройкам, которые не оказывают чрезмерной нагрузки на основание. Несмотря на это, нужно точно определить количество опорных элементов, размер сечения и длину свай, шаг их установки, а также подобрать материал для обвязочного пояса. Точные расчеты обеспечивают устойчивость здания на любом типе грунта, не увеличивая при этом расходы на строительство.

Подготовка основания

В первую очередь необходимо подготовить площадку для строительства. Подготовка выполняется в несколько этапов:

  • Расчистка участка. С территории убирают бурьян и кустарник, выкорчевывают пни, собирают и вывозят строительный мусор.
  • Разметка стройплощадки. С помощью бечевки или цветной строительной лески и деревянных колышков размечают контур будущего фундамента.
    Приямками дополнительно отмечают точки ввинчивания опор.
  • Подготовка подъезда. Обеспечивают удобный подъезд к месту складирования свай и материалов для монтажа обвязки.
  • Подготовка инструментов. Для строительства фундамента на винтовых сваях потребуется пузырьковый уровень на магните, лом, болгарка с диском по металлу, сварочный аппарат, стальная труба длиной 4 м и диаметром 25-30 мм.

Для завинчивания свайных опор нужно как минимум два человека, поэтому нужно будет заручиться поддержкой одного или двух помощников. Если навыков сварочных работ нет, то лучше пригласить сварщика.

Сколько свай нужно для каркасного дома

При расчете количества свайных элементов нужно учитывать следующие принципы:

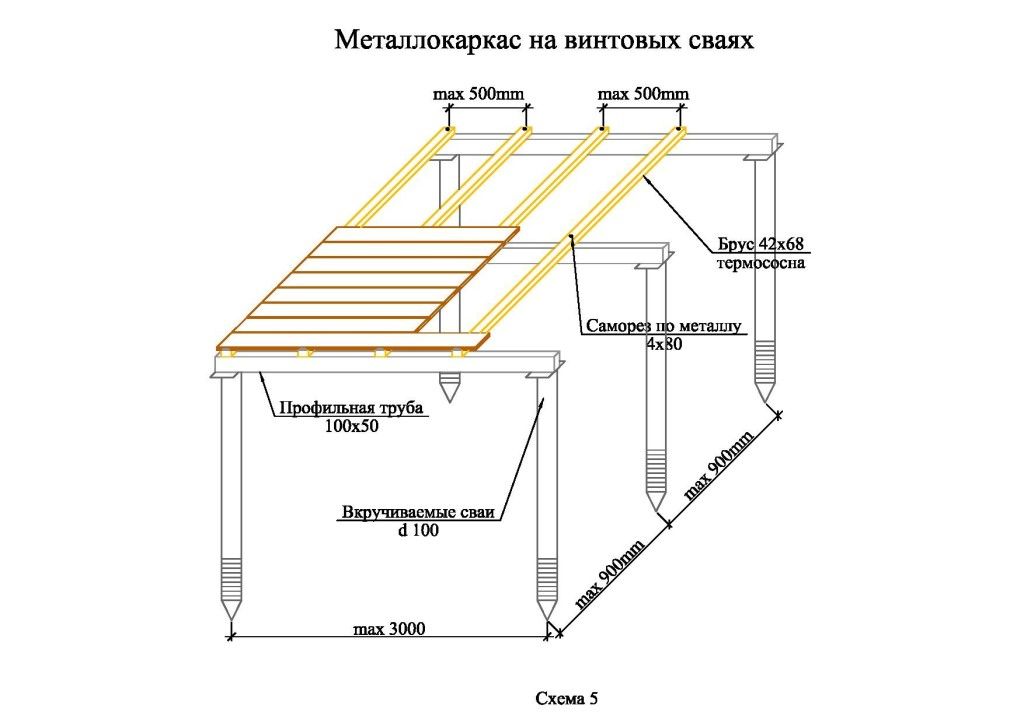

  • Максимальный шаг монтажа винтовых опор для строительства каркасного дома не должен превышать 3 метров, минимальный — 2 метра.
  • Опорные элементы обязательно устанавливаются под углы постройки, по линии прохождения несущих межкомнатных стен и на их стыках, по контуру крыльца, веранды или террасы.
  • Если дом проектируется с мансардным или полноценным вторым этажом, то сваи устанавливаются по всей площади фундамента с одинаковым шагом.

Какой диаметр оголовков выбрать

На верхнюю часть каждой сваи надевают и приваривают оголовок. Конструкция имеет вид стальной пластины с приваренным к ней «стаканом». Чтобы сделать место соединения элементов более надежным и прочным, используют косынки, которые выполняют функции ребер жесткости. Толщина пластины от 3,0 до 6,0 мм, количество косынок может быть 2,3 или 4 штуки.

Оголовки воспринимают на себя нагрузку от веса постройки и равномерно распределяют ее на все опоры и основание. Поскольку на плоскость оголовка приходится большая нагрузка, нужно правильно выбрать его размер. Чаще всего для свайных фундаментов используют оголовки с круглой площадкой диаметром от 120,0 до 200,0 мм, с площадками квадратной и прямоугольной формы размером от 150х200 до 250х300 мм.

Расчет свайного поля под каркасный дом

Для постройки каркасных домов высотой в один этаж, как правило, используются сваи диаметром 89,0 мм и несущей способностью от 3 до 5 тонн. Коттеджи с мансардой или полноценным вторым этажом строят на сваях диаметром 108,0 мм. Одна такая опора выдерживает нагрузку от 5 до 7 тонн.

При выполнении расчета свайного поля под дом, особое внимание нужно уделить выбору длины свай. Именно от этого параметра зависят показатели прочности всего сооружения. При недостаточной длине опорных элементов фундамент может просесть и деформироваться.

Чтобы определить оптимальную длину свайных конструкций, нужно учитывать:

  • состав и плотность почвы на участке застройки;
  • особенности рельефа — наличие склона или перепадов по высоте.

Если на участке не проводились геологические изыскания, то свойства грунта можно определить самостоятельно. Для этого нужно выкопать яму глубиной 0,5-0,7 м в самой низкой части участка. Если на глубине 0,3-0,4 м будет песок или глина, то можно использовать сваи длиной 2,5 м. Если обнаруживается неплотная почва, торфяник или плывун, то нужно пробурить скважину.

Бурение скважины продолжается до той глубины, пока на лопастях бура не появятся комки глины или песок. После этого нужно замерить глубину залегания стабильных грунтов с помощью шнура с грузом. К величине 2,5 м прибавляют длину, отмеченную при помощи шнура.

При наличии на участке перепадов по высоте длина свайных опор увеличивается. При разнице высот более 0,5 м к длине сваи добавляется по 50 см. Например, если на участке для фундамента 6х7 м разница по высоте составляет 1,0 м, то в самой нижней отметке будут устанавливаться сваи длиной 2,5 м, в средних рядах — 3,0 м, в крайнем верхнем ряду — 3,5 м. Разница уровней вычисляется с помощью отвеса, водяного уровня или нивелира.

Важно! Как показывает практика, при строительстве свайных фундаментов на сложном рельефе, нижним сваям часто не хватает 25-30 см длины. Поэтому лучше брать опоры с запасом по длине.

Инструкция по расчету количества свай для свайно-винтового фундамента каркасника

  • Для расчетов потребуется начертить контур будущего фундамента.
  • Чтобы рассчитать, сколько свай потребуется, на плане или схеме нужно схематично отметить точки установки угловых опор.
  • Опорные столбы также будут устанавливаться в местах пересечения несущих перегородок.
  • По периметру фундамента размечаются опорные столбы с шагом 2-3 м.
  • Если проектом дома предусмотрено строительство камина или печи, то для них потребуется отдельное основание, независимое от основного фундамента.
  • Дополнительно отмечаются сваи для эркера, террасы, веранды, крыльца или пристроенного навеса.
  • Заключительный этап — после нанесения схемы свайного поля на план фундамента, рассчитывается общее количество винтовых свай.

A-frame Foundation: Избегайте этой ошибки!

Чтобы дом прослужил долго, необходим прочный фундамент. Каркасные дома ничем не отличаются.

Однако, когда речь идет о деревянных домах (а А-каркас – это, как правило, деревянные дома), аспект фундамента становится особенно важным.

…и нет, это не имеет ничего общего с прочностью…

Мы подойдем к этой ОДНОЙ детали через мгновение, но сначала давайте посмотрим, какой тип фундамента является лучшим для каркасного дома.

Лучший фундамент для дома с А-образным каркасом

Основание А-образного каркаса (нижняя часть треугольника) работает как утепленная плита перекрытия (по крайней мере, в моделях Avrame), и это означает, что этот тип конструкции не должны опираться на плоскую фундаментную плиту.

На самом деле, рекомендуется оставлять не менее 30 см/один фут свободного пространства между нижней частью конструкции пола и землей.

По этой причине плоская бетонная плита (очень распространенная в домах с деревянными элементами) НЕ является идеальным типом фундамента для дома с А-образным каркасом.

Это, оказывается, хорошо, так как плоские бетонные плиты требуют много бетона (плюс много земляных работ), поэтому их производство очень дорого.

Основание А-образной рамы прочное и самонесущее, поэтому для надежной фиксации требуется всего несколько точек соединения .

Дома Соло и Дуо могут стоять на 3 точках.
Учитывая более длинный пролет основания, дома Trio должны поддерживаться в 5 точках.

Лучший тип фундамента для обеспечения такой поддержки  ленточный фундамент .
В качестве альтернативы (и в зависимости от грунта) можно использовать свайный или свайно-балочный фундамент.

Преимущества ленточного фундамента

По сравнению с плоским бетонным плитным фундаментом использование ленточного фундамента имеет ряд очевидных преимуществ.

Вот список наиболее привлекательных:

  • Минус земляные работы .
    Поскольку площадь контакта с полосами намного меньше, чем общая площадь пола, земляные работы локализованы, а общий объем грунта, подлежащего перемещению, значительно уменьшен.
  • Без бетона и стали .
    Полосы геометрически меньше, чем полноразмерная плита, поэтому в процессе заливки требуется гораздо меньше бетона.
    Также арматурные стержни нужны в меньшем количестве.
  • Без изоляционного материала и работ .
    Люди часто забывают, что фундамент должен быть изолирован на том же уровне, что и другие элементы дома (стены, крыша).
    Поскольку в доме Avrame изоляция находится в основании А-образной рамы, полосы фундамента вообще не нужно изолировать.
    Это делает работы по фундаменту проще, дешевле и быстрее.
  • Меньше времени .
    Благодаря трем пунктам, указанным выше, ленточный фундамент можно возвести в несколько раз быстрее, чем плоские плиты.


Свайные фундаменты обладают теми же преимуществами, хотя они, как правило, требуют более глубокого рытья, что может привести к удорожанию земляных работ.

Самая распространенная ошибка

Давайте перейдем к самой пикантной части: ошибка, которая будет стоить  деньги.

Эту ошибку мы часто находим .
Какое-то время мы ломали головы…

Почему строители продолжают совершать эту глупую ошибку?

В этом ошибка: фундамент построенный на участке немного отличается от описанного в проектной документации.

В частности:

  • полосы не выровнены
  • поверхность полос неоднородная
  • полоски не выровнены

Каковы последствия?

Для правильной установки сборных деревянных конструкций — сборных, сборных или модульных — необходим идеально выровненный фундамент.

Прямым следствием несоответствия конструкции и дизайна является то, что фундамент должен быть зафиксирован  перед установкой А-образных рам.

Это приводит к дополнительной рабочей силе, материалам, времени (и, конечно же, деньгам).

В некоторых случаях часть вновь построенного фундамента приходится сносить  для корректировки.

Вы можете себе представить расстройство и плохое настроение владельца, когда это происходит…

Почему эта ошибка?

Действительно, мы много думали о том, что может быть причиной того, что строители не выполняют работы в соответствии с инструкциями. И тут нас осенило…

В традиционных зданиях из кирпича и строительного раствора наличие идеально выровненного фундамента НЕ обязательно. Это связано с тем, что каждый дефект можно исправить при укладке кирпича. Даже несоответствие в несколько сантиметров может быть устранено в пределах первых нескольких рядов кирпичей.

Так вот:

строители, которые привыкли строить из кирпича, не понимают важности идеально ровного фундамента, поэтому не стремятся его получить.

Конечно, они могут видеть чертежи и прекрасно понимают, что фундамент не соответствует 100%… но они не видят проблемы.
Они используются для исправления этого на более поздних этапах.

Умопомрачительно… не так ли?

Как этого избежать

Очевидный способ избежать этой проблемы – доверить работу бригаде, имеющей опыт работы со сборными деревянными зданиями.
В зависимости от местоположения это может быть непросто или вообще невыполнимо.

Если вы вынуждены работать с бригадой традиционных строителей, вы должны объяснить важность идеально выровненного фундамента.

Вот два совета, как это сделать:

  • Обратитесь к этой теме с самого начала.
    Получите первое ценовое предложение на фундаментные работы. Затем объясните необходимость идеально выровненного фундамента и ожидайте, что строители попросят больше денег, чтобы удовлетворить эту просьбу.
    Если да, то понимают, какие дополнительные усилия им придется приложить.
    Если они скажут «нет проблем» и не попросят у вас больше денег… тогда вы должны обеспокоиться и еще раз подчеркнуть это… тогда вы переходите к следующему пункту.
  • четко уяснить, что любой возможный ремонт фундамента должен быть сделан строителями бесплатно.
    Серьезно, пропишите это в договоре со строителями… чтобы они поняли, насколько для вас важен этот пункт.

Если вам удастся прописать «штраф» в договоре, то вы поставлены и сюрприза вам не будет.

Заключение

Этот фундамент очень тонкий вопрос, о котором вам никто не расскажет.
К сожалению, это одна из тех проблем, которые ударят по вашему бюджету и нервам.

Если вы собираетесь строить свой собственный дом, вы должны поставить себя в положение, чтобы не совершать подобных ошибок.
Мы здесь, чтобы помочь.

Наш 100 вопросов Руководство было разработано специально для этого: чтобы направить вас в правильное русло и направить на безошибочный курс.

Даже если вы не получите руководство, просто знайте, что при самостоятельном строительстве дома многое может пойти не так… поэтому вам нужно сделать домашнее задание и получить некоторые знания, прежде чем действовать.

5 советов по подъему или перемещению деревянного каркасного дома

Перемещение или подъем деревянного каркасного дома — это большая работа. Но с правильным подрядчиком на вашей стороне и небольшими знаниями в процессе, вы можете настроить себя на успех. В этой статье мы поговорим о преимуществах деревянного каркаса и дадим вам 5 лучших советов по перемещению дома из деревянного каркаса.

Что такое деревянный каркасный дом?

Деревянные дома имеют каркасную конструкцию из больших столбов и балок, соединенных вместе с помощью штифтов или других сложных столярных изделий. В этом методе не используются металлические крепления, что увеличивает долговечность конструкции.

Деревянная каркасная конструкция является прочной – один из самых прочных методов строительства. Массивные балки достаточно прочны, чтобы противостоять сильным ветрам, и достаточно прочны, чтобы выдержать вес дома, и им не нужны внутренние несущие стены.

Многие старые исторические строения построены из деревянного каркаса. Эти здания, многим из которых сотни лет, доказывают, что каркасная конструкция долговечна!

Если вам посчастливилось стать владельцем деревянного дома и вы хотите его поднять или передвинуть, вы в прекрасном положении. Эти крепкие дома являются идеальным кандидатом для лифта или полного переезда.

Передвижные каркасные дома

Деревянные каркасные дома известны своей долговечностью и гибкостью. Подъем или перемещение этих домов является безопасным вариантом для домовладельцев, которым нужно больше места, которые хотят уменьшить потенциальный ущерб от наводнения или хотят переместить дом в другое место.

Ниже приведены пять советов по подъему или перемещению деревянного каркасного дома.

Проверка на наличие насекомых

Каждый раз, когда речь идет о старой древесине, существует риск повреждения насекомыми. Когда вы готовите свой деревянный каркасный дом к подъему или перемещению, осмотрите его на наличие любых признаков заражения, прошлых или настоящих.

Если вы обнаружите, что жуки поселились в ваших бревнах, возможно, вам придется скорректировать график проекта. Вам нужно будет обработать открытые деревянные балки, чтобы предотвратить дальнейшее заражение и убить существующих насекомых.

План нового фундамента

Когда ваш дом находится в воздухе, у вас есть прекрасная возможность изучить его фундамент. Независимо от того, поднимаете ли вы на несколько дюймов или перемещаете дом на 30 миль, вам нужно будет составить план своего фундамента.

Свяжитесь со своим генеральным подрядчиком, чтобы определить потребности вашего дома. Они будут работать с вашим подрядчиком по подъемным работам и составят план по созданию фундамента, который будет соответствовать вашим потребностям.

Проверка целостности древесины

Старые дома с деревянным каркасом, вероятно, построены из необработанной древесины. Уход за этими старыми бревнами является ключом к структурной целостности и долговечности дома. Если вы не первый владелец деревянного каркасного дома, вы можете не знать, как предыдущие жильцы ухаживали за конструкцией. В этом случае мы настоятельно рекомендуем нанять инспектора перед подъемом или переездом.

Каждый раз, когда вы готовитесь к перемещению дома из деревянного каркаса, вы хотите проверить его перед подъемом. Инспектор даст разрешение вашей подъемной бригаде приступить к перемещению. Они проверят структурную целостность ваших бревен, специально выискивая деформации, гниль или слабые места в древесине.

После перемещения вы также можете проверить целостность бревен во время подъема и перемещения.

Подготовка деревянного каркасного дома к переезду

Вы должны подготовить свой дом к подъему или переезду. Выключите и отсоедините инженерные коммуникации до прибытия подрядчика по подъемным работам. Закрепите трубы под подвалом и отсоедините их от источника воды. Снимите блок HVAC. Убедитесь, что электричество отключено, а проводка отсоединена и закрыта.

Также обратите внимание на декор двора и деревья. Уберите все, что можно переместить, по периметру вашего дома. Поймите, что вашему подъемному подрядчику потребуется прямой доступ к основанию вашего дома. Если вам мешают деревья, настил или ландшафтный дизайн, их необходимо удалить. Позаботьтесь об этих деталях до дня вашего подъема или переезда, и вы поможете облегчить проект в день.

Выберите опытного подрядчика по перевозке

Выбор подрядчика по подъемным работам — это самое важное решение, которое вы можете принять в отношении переезда дома с деревянным каркасом. Ваш дом — это ваш самый большой актив, и вам нужен подрядчик с опытом, рабочей силой и оборудованием, который будет обслуживать ваш дом с максимальной заботой.

DeVooght House Lifters сочетает в себе многолетний опыт и исключительное обслуживание, чтобы предоставить лучшие в регионе услуги по подъему и перемещению деревянных каркасных домов. Семейный бизнес проведет вас через каждый этап процесса, гарантируя, что вы будете проинформированы и будете чувствовать себя комфортно на каждом этапе. Когда вы будете готовы рассказать о следующих шагах для вашего деревянного каркасного дома, команда DeVooght House Lifters будет рада помочь вам начать!

Заключение

Перемещение или подъем вашего деревянного каркасного дома может увеличить жилую площадь и пространство для хранения, защитить от затопления и повысить ценность вашего дома.
