Фундамент из плит перекрытия для дома: Фундамент из ребристых плит перекрытия для дома

как смонтировать фундамент из плит перекрытия

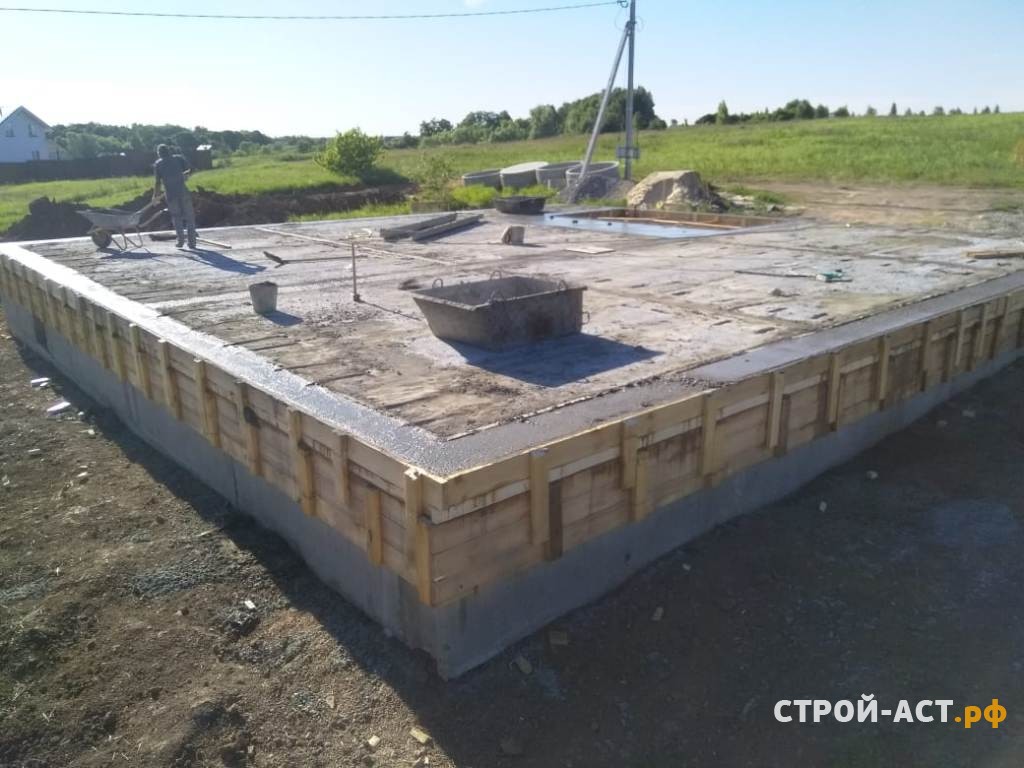

Фундамент из плит перекрытия применяется в особенных случаях. Чаще всего, если свойства грунта не позволяют производить земляные работы. Например, это пучинистая местность с большим коэффициентом усадки.

В этом случае сооружается сплошная плита, на которую впоследствии устанавливается конструкция дома. Особенность такой опоры заключается в том, что она достаточно проста в монтаже, а также не требует трудоемких подготовительных работ, как это в случае с заливкой других типов фундаментов (ленточного, или свайного). Различают две категории плитных фундаментов:

1. Монолитный.
2. Сборный.

Каждая из категорий имеет свои преимущества и недостатки.

Содержание

• 1 Преимущества плитных фундаментов
• 2 Недостатки плитных фундаментов
• 3 Расчет размеров фундамента
• 4 Монтаж фундамента из плит перекрытия
  • 4.1 Порядок укладки плит

Преимущества плитных фундаментов

Среди плюсов в использовании монолитной конструкции специалисты отмечают следующее:

• Благодаря большой плоскости поверхностного натяжения основания дома постройка не дает усадку. Это позволяет применять скоростные методы строительства. При этом здание может быть достаточно габаритным (его размеры зависят от толщины плиты). Вес всей постройки равномерно распределяется на всю плоскость грунта под зданием.
• Не смещается в результате сейсмической активности. Устройство монолитной плиты обеспечивает стабильность здания.
• Такая конструкция позволяет сооружать цокольный этаж, который будет защищен от грунтовых вод, поднимающихся во время паводка.

Помимо перечисленных достоинств фундамент, выложенный из плит перекрытия, достаточно быстро и легко монтировать. Такое устройство основания для дома применимо в любой климатической зоне страны.

Недостатки плитных фундаментов

К недостаткам фундамента из плит следует отнести его высокую стоимость. Идеально спроектированное основание обойдется в половину стоимости всей постройки. Для выполнения работ потребуется большое количество подсыпки (щебня, песка). Так как плита покрывает большую площадь, то необходимо копать так называемое «корыто», или котлован, где будет размещаться монолит, или конструкция из нескольких плит.

Если на строительстве будет использоваться конструкция из нескольких плит, то нужно будет выделить дополнительные средства, чтобы заказать кран. С его помощью фундамент будет равномерно смонтирован при минимальном привлечении рабочей силы.

Расчет размеров фундамента

Расчеты толщины плиты исходят из размеров самого дома. Минимальная высота фундамента – десять сантиметров. Такая плита используется в качестве основания для гаража, или небольшой хозяйственной постройки. Во время строительства загородного жилища размеры монолита не должны превышать 25 сантиметров. В этом случае легче будет монтировать каркас из арматуры, а также заливать конструкцию.

Количество песка и щебня рассчитывается по следующей схеме. Толщина подушки под бетон умножается на площадь заливаемой плоскости. В результате вычисляется необходимая кубатура подсыпки. Гидроизоляция с каждой стороны должна на 15 сантиметров быть больше всей плиты. Так как в природе не существует таких широких полотен, то несколько отрезков нужно укладывать внахлест с минимальным наложением в 150 миллиметров. Кубатура бетона рассчитывается по той же схеме, что и подсыпка: толщина предполагаемого основания умножается на его площадь.

Размеры и количество щитов для опалубки высчитывается исходя из величины периметра монолитной плиты.

Длина арматуры (диаметр 14) вычисляется следующим методом. Замеряется длина и ширина фундамента. Желательно, чтобы прутья были целыми. Чем меньше стыков – тем крепче конструкция. Если отрезки металла будут соединяться, тогда минимальный нахлест должен быть 30 сантиметров.

Нельзя допускать, чтобы металлический каркас контактировал с почвой. В результате химической реакции между железом, влагой и кислородом она начнет ржаветь, что приведет к нестабильности всей плиты.

Монтаж фундамента из плит перекрытия

Если было принято решение использовать плиты перекрытия, в таком случае применяется следующая технология формирования фундаментного перекрытия. Для выполнения работ потребуется:

• Плита перекрытия.
• Арматура.
• Гидроизоляция.
• Щебень и песок.
• Песчано-цементный раствор.
• Кирпичи.

Особенность устройства сборного фундамента заключается в том, что он нуждается в каркасе, который поможет зафиксировать плиты в одной плоскости. Для этого вначале изготавливается ленточный фундамент. Специалисты не рекомендуют укладывать бетон на плоскости, изготовленные из идентичного материала.

Поэтому после высыхания готового основания на его периметр выкладывается один-два ряда кирпича (это позволит вывести необходимый уровень плоскости). Как только конструкция достаточно выстоялась (не менее месяца), можно приступать к укладке плит. В этом случае применяются заводские железобетонные пустотелые конструкции.

Порядок укладки плит

Сначала делается разводка инженерных систем, которые будут проходить под зданием. Сюда входит водопровод и отвод канализации. Затем по всей площади расстилается гидроизоляция. Она нужна для того, чтобы пол не тянул на себя влагу. Затем в котлован высыпают песок со щебнем, и уплотняют его при помощи виброплиты. Такое устройство необходимо для того, чтобы после усадки ленточного фундамента вес всей плоскости равномерно распределился на участок земли. Посмотрите видео, как уложить плиты перекрытия.

Далее на место расположения плит наносится цементно-песчаный раствор и укладывается арматурная сетка. Каждое перекрытие нужно устанавливать гладкой стороной вниз. Между собой они крепятся при помощи анкерных колец. В каналах плит можно прокладывать сантехническую систему из сшитого полиэтилена.

По возможности плиты нужно расположить со смещением, так, чтобы не образовывался сплошной шов по центру будущего дома. Тогда нагрузка будет распределяться равномерно на всю плоскость смонтированной конструкции.

Особенность использования такой системы монтажа фундамента заключается в том, что она не требует дополнительного времени для застывания раствора. Уже после установки плит их можно фиксировать, и проводить подготовительные работы для возведения коробки здания.

Марка раствора, который идеально подходит для заливки межщелевого пространства – М450.

Плита должна быть больше площади здания. Ее края должны выступать за пределы постройки не менее чем на 150 сантиметров. В этом случае вес стен не будет оказывать чрезмерного давления на ее края. Эти участки монолита можно использовать в качестве основы для отмостки.

Плиты перекрытия на ленточный фундамент: виды и их выбор, как кладут

Ленточный фундамент является наиболее распространенным вариантом опоры для частных домов и малоэтажных построек.

После того, как лента фундамента возведена, необходимо обустроить основание для пола первого этажа. В последнее время все чаще для этого используются железобетонные плиты перекрытия.

О разновидностях плит перекрытия, этапах укладки их на ленточный фундамент расскажем в статье.

Содержание

• 1 Виды
• 2 Как кладут?
  • 2.1 Подготовка
  • 2. 2 Монтаж
  • 2.3 Крепление к основанию
  • 2.4 Соединение блоков
  • 2.5 Армирование
  • 2.6 Герметизация
  • 2.7 Теплоизоляция
• 3 Видео по теме статьи
• 4 Заключение

Виды

Железобетонные плиты перекрытия

В первом случае бетон заливают в опалубку, после этого с помощью вибрации его уплотняют, на последнем этапе изделия подвергают термообработке. Железобетонные изделия данного типа можно узнать по немного неровным краям и шероховатой поверхности. Они более прочные, долговечные, обладают изоляционными свойствами.

Безопалубочная технология предполагает заливку бетонной ленты, которая после набора прочности разрезается на плиты стандартного размера. Они получаются с более гладкой поверхностью и ровными краями.

Кроме этого плитные изделия делятся на:

1. Пустотные (со сквозными продольными отверстиями).
2. Монолитные (полнотелые с усиленным армирующим каркасом).
3. Облегченные (армируются натянутой сеткой).
4. Сплошные доборные (доборные элементы из бетона высокой прочности).
5. Ребристые или шатровые (с ребрами жесткости, повышающими устойчивость к механическим воздействиям).
6. Полнотелые (самые прочные, но и самые тяжелые).

Пустотные плиты обладают хорошими теплоизоляционными и звукоизоляционными характеристиками, при этом они имеют небольшой вес. Именно ими чаще всего накрываются ленточные фундаменты в малоэтажном строительстве. Они ненамного утяжеляют общий вес здания, поэтому под них не нужно сооружать ленту повышенной прочности.

Возводя здание на подвижном грунте, иногда используют шатровые плиты. Они изготавливаются с двумя продольными ребрами жесткости, благодаря чему имеют П-образную форму. Обеспечивают максимальную защиту фундаменту и надземной части здания от деформаций.

Применяют и полнотелые перекрытия тоже, но это не самый рациональный вариант. Они слишком тяжелые для фундамента малоэтажного дома.

Выбор плит основывается на требованиях к перекрытию и не зависит от технологии монтажа на ленту. Но в маркировке указывается, на сколько опор можно класть те или иные плиты. У плит, предназначенных для укладки на две, три  или четыре стороны характеристики отличаются.

Как кладут?

Начинать этап укладки перекрытия можно только после полного затвердевания бетона ленты. На это уходит около 28 дней в зависимости от погоды. После этого фундамент нужно накрыть гидроизоляцией и только потом класть плиты.

Подготовка

Чтобы процесс монтажа плит прошел без проблем и задержек, нужно к нему тщательно подготовиться:

• распланировать последовательность действий;
• расчистить подъездные пути;
• проверить готовность фундамента;
• закупить все необходимое для бетонного раствора;
• пригласить бригаду строителей и заказать доставку элементов перектытия.

Если монтаж будет осуществляться своими силами, без привлечения профессиональных рабочих, нужно пригласить 2-3 помощников.

Монтаж

Сначала необходимо правильно расположить погрузчик. Он не должен стоять слишком близко к застройке, так как много весит и может спровоцировать обвал грунта.

Чем легче плиты, тем с большим выносом стрелы их можно поднимать и укладывать. Это значит, что при монтаже пустотных плит погрузчик может стоять на максимальном расстоянии от фундамента, что является еще одним плюсом этого варианта перекрытий.

Каждая плита перед подъемом крепится четырьмя крюками. Укладываются с нахлестом на фундамент минимум в 6 сантиметров. Укладывать элементы следует ломами при натянутых стропах.

Под плиту наносят бетонный раствор по всей ее ширине. После того, как элемент займет свое место, можно усилить стяжку арматурными прутами или брусьями.

Крепление к основанию

Единственное преимущество монолитных тяжелых перекрытий в том, что после укладки они не нуждаются в дополнительном креплении. Пустотные легкие плиты нужно закрепить.

С этой целью в петли, предназначенные для удобства при транспортировке, протягивается проволока диаметром до 10 мм. Она загибается и кладется на фундамент под прямым углом. Таким образом, связываются крайние плиты по всем петлям, и каждая вторая промежуточная плита по одной петле.

Соединение блоков

Плиты связывают не только с фундаментом, но и между собой.

Крайние элементы связываются перекрестным армированием, стыковочные – при помощи «С» и «П» связки, концы на наружном фундаменте – поперечной обвязкой.

Армирование

Прочность перекрытия может быть повышена путем применения армирующей сетки или армирующего пояса. Сетка кладется сверху на готовый плитный настил, после чего заливается бетоном. Пояс выполняется путем установки по периметру здания прутьев арматуры в два ряда. Их связывают между собой и заливают бетоном.

Герметизация

Плиты укладываются на гидроизоляцию, которой покрывается ленточный фундамент. Этой защиты обычно достаточно. Грунтовые воды проникнуть через нее внутрь постройки не могут. С фасадов вся цокольная часть здания закрывается гидроизоляционной отделкой. Но для большей надежности укладывают гидроизоляцию еще и на перекрытие.

Теплоизоляция

Пустотные плиты обеспечивают постройке хорошую теплоизоляцию. Но дом можно сделать еще более энергосберегающим. Для этого пустоты заполняют рыхлым изоляционным материалом.

Обычно применяется стеклянная, шлаковая или каменная минеральная вата. Она проста в применении, при этом не горит и не гниет, поэтому на протяжении всего длительного эксплуатационного периода бетонных конструкций будет выполнять свои функции.

Ее протягивают в пустоты примерно на 15 см, оставляя свободный край в 10 см. После этого отверстия бетонируются, чтобы защитить минвату от влаги. Вместо минеральной ваты можно использовать базальтовый утеплитель или пенопласт.

Строители нередко прибегают к более экономичным вариантам утепления пустот. Например, их могут заполнить строительным мусором и зацементировать.

Щели между плитами тоже могут изолироваться по-разному:

• минватой,
• бетонным раствором,
• строительным мусором.

Все эти варианты допустимы. Сверху на утепленные плиты следует уложить пароизоляционный материал, чтобы избежать скопления конденсата.

Видео по теме статьи

Что можно и нельзя делать с плитами перекрытия, подскажет видео:

Заключение

Ленточный фундамент может быть накрыт различными способами. Один из них – установка готовых плит перекрытий. Такой вариант отличается повышенной надежностью и скоростью проведения всех работ. А поверхность плитного основания получается идеально ровной, что очень удобно для следующих этапов строительства.

Но такой вариант обустройства пола первого этажа обходится недешево, к тому же он требует усиленной прочности фундамента, привлечения рабочей силы и использования спецтехники.

Как происходит структурное повреждение плитного фундамента

10 октября 2013 г. • Мэтью Сток.

Плитный фундамент или, точнее, плитный фундамент, часто используется в крупных жилых комплексах, где строительство ведется быстро, а дома строятся для продажи по разумным ценам.

Процесс начинается со стабильного грунта, который в соответствии с передовой строительной практикой должен быть уплотнен до начала работ. По периметру выкапываются неглубокие фундаменты и на внутреннее пространство насыпается подсыпка из гравия, разглаживается и утрамбовывается. Поверх щебня укладывается пластиковая пароизоляция и устанавливается армирующая сетка (арматура). Затем бетон заливается и отделывается, создавая плоскую площадку для строительства, которая также образует пол или черный пол дома.

Конечно, любые коммуникации, такие как электропроводка, водопровод или воздуховоды, также должны быть установлены до заливки бетона.

Как правило, плитный фундамент чаще используется в южной половине США, где диапазоны температур не такие широкие, но плиты также используются в более холодном климате с фундаментами, простирающимися ниже линии промерзания. Плиты не очень распространены в районе Чикаго, но их можно найти в Шаумбурге и других недавно застроенных сообществах.

Плитный фундамент может треснуть и упасть, что приведет к повреждению полов и внутренних стен. Это повреждение возникает, когда под полом образуется пустота, что может произойти по одной из 3 причин:

1. Усадка грунта . Подобно тому, как фундамент с полным подвалом может упасть при высыхании и усадке грунта, это также распространенная проблема для плитного фундамента. Засушливые условия могут вызвать высыхание подстилающей почвы, когда деревья и кустарники пускают свои корни глубоко и широко в поисках воды или когда продолжительные засушливые условия вызывают значительное падение уровня грунтовых вод. Когда это происходит в так называемых «экспансивных» почвах, таких как глинистая почва, обычная для района Чикаго, усадка сильнее из-за более высокого начального содержания воды в нижележащей почве по сравнению с такими почвами, как песок и суглинок, которые предлагают лучший дренаж.

2. Плохое уплотнение насыпного грунта . В жилищном строительстве очень часто грунт доставляется на строительную площадку и используется для заполнения участков, где существующий грунт непригоден, или там, где были удалены большие деревья или камни. Добросовестный строитель будет уплотнять каждый слой почвы по мере его добавления, но даже самые лучшие попытки надлежащего уплотнения иногда оставляют всю или часть почвы склонной к дальнейшему уплотнению. Когда это происходит после завершения строительства, из-за веса самой плиты или слоев наполнителя, расположенных выше, плита больше не будет поддерживаться, треснет и упадет.

3. Вымывание грунта . Другой распространенной строительной практикой является прокладка водопроводных труб под плитным фундаментом до его заливки. Если в бытовой сантехнике возникает утечка, это может привести к вымыванию почвы под фундаментом из-под плиты, оставляя пустоту, в которой плита больше не сидит непосредственно на почве. Из-за расположения водопровода такая утечка может оставаться незамеченной в течение длительного времени, позволяя эрозии под плитой стать достаточно серьезной, чтобы создать пустоту и вызвать растрескивание и падение плиты.

Когда возникает какое-либо из этих условий и плитный фундамент нуждается в структурном ремонте, домовладельцу потребуется совет и помощь подрядчика по ремонту фундамента с полным спектром услуг. В U.S. Waterproofing наши специалисты по фундаментам имеют опыт работы со всеми типами жилищного строительства и используют лучшие современные технологии и технику для стабилизации фундаментов и спасения дома от разрушительных повреждений. Почему бы не обратиться за бесплатной консультацией, независимо от того, какой тип фундамента находится под вашим домом?

Метки: повреждение фундамента конструкции, плитный фундамент, повреждение плитного фундамента

Архив учебного центра

Перекрытий, подвальных помещений и подвалов : Инспекции домов Traverse City

Вернуться к индексу блога

Перекрытие:

Что это такое?

Самый простой из трех типов фундаментов. Плитный фундамент представляет собой просто бетонный фундамент глубиной около одного фута под домом, усиленный стальными стержнями. Неудивительно, что это самая дешевая основа, которую мы рассмотрим в этой статье.

В Соединенных Штатах этот тип фундамента гораздо более распространен в южных штатах, где меньше вероятность промерзания грунта. Промерзание почвы может привести к растрескиванию фундамента, что приведет к всевозможным проблемам.

Некоторые преимущества плитного фундамента:

• Быстрое строительство
• Плита является достаточно эффективным барьером от проникновения вредных газов, таких как радон, а также насекомых-древоточцев.
• экономия средств
9Дома 0047, построенные на плитах, расположены ближе к уровню земли и поэтому требуют небольшого количества лестниц (если вообще есть), что делает их идеальными для людей с ограниченными возможностями или пожилых людей.

Некоторые недостатки включают:

• Нехватка места: воздуховоды и приборы должны быть установлены на первом этаже дома.
• Если плита треснет, ремонт будет очень дорогим. Корни деревьев, подвижная почва, мерзлая почва и землетрясения (совершенно очевидно) могут дать трещину в плитном фундаменте.
• Могут возникнуть трудности с подключением электрической системы.
• На северо-западе Мичигана: холодные полы зимой!

Crawl Space

Что это такое?

Подполье — это пространство ограниченной высоты (обычно от 1 до 3 футов) ниже первого этажа дома, но над землей.

Проходные площадки дороже, чем плита, так как требуется больше копать и больше бетона.

Преимущества:

• Это удобное место для установки таких элементов, как кондиционеры и трубопроводы, а также водопроводных и канализационных линий.
• Часто хороший выбор фундамента, если земля, на которой будет построен дом, сильно наклонена или подвержена затоплению.
• Если нет препятствий (например, низкий воздуховод) и зазор достаточно велик, можно осмотреть подполье.
  • Наши инспекторы не могут войти в подполье, если есть какие-либо небезопасные условия, включая, помимо прочего, открытые гвозди, стоячую воду, небезопасные электромонтажные работы и наличие плесени или грибка.

Недостатки:

• В домах, построенных над подвалами, обычно возникают проблемы, связанные с влажностью.
  • Их обычно устраняют с помощью пароизоляции (тонкий лист пластика или фольги, закрывающий внутреннюю часть подполья и препятствующий проникновению воздуха в подполье.
• Предметы, хранящиеся в подвальном помещении с невыявленными проблемами с влажностью, могут стать причиной появления плесени и грибка.

При осмотре подполья мы ищем признаки:

• Термитов и других насекомых-древоточцев
• Повреждение влагой, такое как плесень или грибок
• Проблемы с проводкой или сантехникой
• Проблемы с фундаментом (например, трещины или смещение)
• Наличие и качество пароизоляции

Подвалы

Если вы со Среднего Запада, более чем вероятно, что вы когда-то были в подвале.
