Свайный фундамент для каркасного дома

Быстровозводимые коттеджи завоевали большую популярность в малоэтажном строительстве. Такие постройки хорошо себя зарекомендовали в нашем климате, они, как правило, имеют свободную планировку, возводятся за несколько недель. При строительстве на участках со сложным рельефом, пучинистым или просадочным грунтом возникает проблема выбора прочного и устойчивого фундамента. Закладка ленточного, плитного, столбчатого основания требует обязательного проведения масштабных земляных работ, заливки бетона. При достаточно высокой стоимости такие фундаменты не могут служить надежным основанием. Силы морозного пучения оказывают разрушительное воздействие на бетонные конструкции. Бетон трескается, столбы выталкивает снизу, они опрокидываются или «тонут». Деформация основания приводит к разрушению всего строения. Свайный фундамент под каркасный дом можно установить без всякой подготовки участка всего за один день.

В нашей компании можно купить винтовые сваи под каркасный дом по ценам производителя. Принимаем заказы на обвязку, утепление и стяжку пола в каркасном доме на сваях. Работаем в Москве и Московской области. Даем длительную гарантию на свайные конструкции и монтажные работы.

Цены на свайный фундамент

• Ø 89 мм
• Ø 108 мм
• Ø 133 мм

Преимущества установки свайного фундамента под каркасный дом

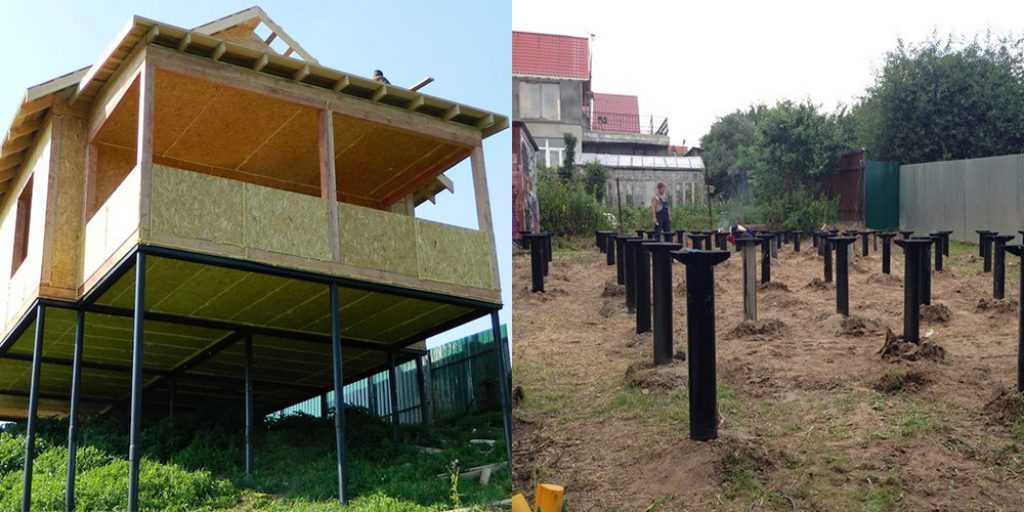

Свайный фундамент под каркасный дом — это винтовые опоры, вкрученные вертикально в почву и объединенные обвязкой в единую конструкцию. Нижняя часть опор углубляется на 20 см ниже уровня промерзания грунта. Поэтому при выборе опор учитывается не только нагрузка на основание, но и тип почвы, уровень грунтовых вод. Наличие лопасти с режущей кромкой и наконечника конической формы упрощает прохождение опоры через слои мерзлой почвы, если монтаж выполняется зимой.

Свайные конструкции часто используют для замены или реконструкции уже существующего основания. В этом случае здание сначала приподнимают на домкратах, по длинным сторонам стен устанавливают опоры. Завершающий этап — обвязка, подъем каркасного дома на винтовые сваи.

Преимущества применения винтовых конструкций:

• Простой и быстрый монтаж. В зависимости от площади здания установка основы занимает один или два дня. Строительство каркасных домов на сваях «под ключ» позволяет всего за несколько недель получить теплое, красивое, комфортное жилье.
• Надежность. Свайные конструкции, изготовленные из конструкционной стали, обладают высокой механической прочностью и устойчивостью к деформации.
• Эффективность на всех типах грунта. Устойчивость такого основания позволяет строить на местности с крутыми склонами, участках с пучинистыми почвами.
• Экологичность. Благодаря небольшому диаметру опор и особенностям монтажа завинчивание стержней не несет никакой опасности для газонов, клумб, растущих рядом деревьев, кустарников.
• Практичность. Заглубление винтовых стержней не влияет на несущие способности строений, которые находятся в непосредственной близости. Эта особенность позволяет впоследствии сделать пристройку к дому.
• Большой выбор материалов для отделки цоколя. Для облицовки используют цокольный сайдинг, фиброцементные панели, клинкерный или облицовочный кирпич, декоративный камень.
• Долговечность. Поверхность металла оцинковывают, покрывают грунтовками, эмалями. Минимальный срок службы свайного фундамента 60 лет.

Этапы возведения свайного фундамента

1. Проектирование

Проводится осмотр участка застройки, определяются характеристики грунта. На основании собранной информации проводится расчет количества винтовых свай под каркасный дом, рассчитывается их диаметр и длина.

2. Монтаж угловых свай

Вначале устанавливают базовые опоры, контролируется вертикальность стержней.

3. Установка остальных элементов

После этого завинчивают остальные опоры, формирующие фундамент. Их устанавливают по периметру, в точках примыкания межкомнатных стен с несущими.

4. Обрезка опор

Верхушки труб обрезают по горизонтальному уровню, внутрь заливают цементно-песчаную смесь.

5. Монтаж оголовков

На верхнюю часть опор приваривают оголовки для последующей обвязки. Сварные швы обрабатывают антикоррозионным покрытием.

6. Обвязка винтовых свай

Для укрепления конструкции используют деревянный брус, стальной швеллер, двутавровые балки.

Если вам нужно быстро построить фундамент — обращайтесь в компанию «Сваи Сервис». Предоставляем сертификаты на свайные конструкции, даем гарантии на монтажные работы, точно соблюдаем сроки. Получить ответы на все, возникшие вопросы можно у консультантов компании.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Расчет количества винтовых свай для свайного фундамента каркасного дома

Расчет свайного фундамента для каркасного дома — обязательный этап проектирования. «Каркасники» относятся к легким постройкам, которые не оказывают чрезмерной нагрузки на основание. Несмотря на это, нужно точно определить количество опорных элементов, размер сечения и длину свай, шаг их установки, а также подобрать материал для обвязочного пояса. Точные расчеты обеспечивают устойчивость здания на любом типе грунта, не увеличивая при этом расходы на строительство.

Подготовка основания

В первую очередь необходимо подготовить площадку для строительства. Подготовка выполняется в несколько этапов:

• Расчистка участка. С территории убирают бурьян и кустарник, выкорчевывают пни, собирают и вывозят строительный мусор.
• Разметка стройплощадки. С помощью бечевки или цветной строительной лески и деревянных колышков размечают контур будущего фундамента. Приямками дополнительно отмечают точки ввинчивания опор.
• Подготовка подъезда. Обеспечивают удобный подъезд к месту складирования свай и материалов для монтажа обвязки.
• Подготовка инструментов. Для строительства фундамента на винтовых сваях потребуется пузырьковый уровень на магните, лом, болгарка с диском по металлу, сварочный аппарат, стальная труба длиной 4 м и диаметром 25-30 мм.

Для завинчивания свайных опор нужно как минимум два человека, поэтому нужно будет заручиться поддержкой одного или двух помощников. Если навыков сварочных работ нет, то лучше пригласить сварщика.

Сколько свай нужно для каркасного дома

При расчете количества свайных элементов нужно учитывать следующие принципы:

• Максимальный шаг монтажа винтовых опор для строительства каркасного дома не должен превышать 3 метров, минимальный — 2 метра.
• Опорные элементы обязательно устанавливаются под углы постройки, по линии прохождения несущих межкомнатных стен и на их стыках, по контуру крыльца, веранды или террасы.
• Если дом проектируется с мансардным или полноценным вторым этажом, то сваи устанавливаются по всей площади фундамента с одинаковым шагом.

Какой диаметр оголовков выбрать

На верхнюю часть каждой сваи надевают и приваривают оголовок. Конструкция имеет вид стальной пластины с приваренным к ней «стаканом». Чтобы сделать место соединения элементов более надежным и прочным, используют косынки, которые выполняют функции ребер жесткости. Толщина пластины от 3,0 до 6,0 мм, количество косынок может быть 2,3 или 4 штуки.

Оголовки воспринимают на себя нагрузку от веса постройки и равномерно распределяют ее на все опоры и основание. Поскольку на плоскость оголовка приходится большая нагрузка, нужно правильно выбрать его размер. Чаще всего для свайных фундаментов используют оголовки с круглой площадкой диаметром от 120,0 до 200,0 мм, с площадками квадратной и прямоугольной формы размером от 150х200 до 250х300 мм.

Расчет свайного поля под каркасный дом

Для постройки каркасных домов высотой в один этаж, как правило, используются сваи диаметром 89,0 мм и несущей способностью от 3 до 5 тонн. Коттеджи с мансардой или полноценным вторым этажом строят на сваях диаметром 108,0 мм. Одна такая опора выдерживает нагрузку от 5 до 7 тонн.

При выполнении расчета свайного поля под дом, особое внимание нужно уделить выбору длины свай. Именно от этого параметра зависят показатели прочности всего сооружения. При недостаточной длине опорных элементов фундамент может просесть и деформироваться.

Чтобы определить оптимальную длину свайных конструкций, нужно учитывать:

• состав и плотность почвы на участке застройки;
• особенности рельефа — наличие склона или перепадов по высоте.

Если на участке не проводились геологические изыскания, то свойства грунта можно определить самостоятельно. Для этого нужно выкопать яму глубиной 0,5-0,7 м в самой низкой части участка. Если на глубине 0,3-0,4 м будет песок или глина, то можно использовать сваи длиной 2,5 м. Если обнаруживается неплотная почва, торфяник или плывун, то нужно пробурить скважину. Бурение скважины продолжается до той глубины, пока на лопастях бура не появятся комки глины или песок. После этого нужно замерить глубину залегания стабильных грунтов с помощью шнура с грузом.

К величине 2,5 м прибавляют длину, отмеченную при помощи шнура.

При наличии на участке перепадов по высоте длина свайных опор увеличивается. При разнице высот более 0,5 м к длине сваи добавляется по 50 см. Например, если на участке для фундамента 6х7 м разница по высоте составляет 1,0 м, то в самой нижней отметке будут устанавливаться сваи длиной 2,5 м, в средних рядах — 3,0 м, в крайнем верхнем ряду — 3,5 м. Разница уровней вычисляется с помощью отвеса, водяного уровня или нивелира.

Важно! Как показывает практика, при строительстве свайных фундаментов на сложном рельефе, нижним сваям часто не хватает 25-30 см длины. Поэтому лучше брать опоры с запасом по длине.

Инструкция по расчету количества свай для свайно-винтового фундамента каркасника

• Для расчетов потребуется начертить контур будущего фундамента.
• Чтобы рассчитать, сколько свай потребуется, на плане или схеме нужно схематично отметить точки установки угловых опор.
• Опорные столбы также будут устанавливаться в местах пересечения несущих перегородок.
• По периметру фундамента размечаются опорные столбы с шагом 2-3 м.
• Если проектом дома предусмотрено строительство камина или печи, то для них потребуется отдельное основание, независимое от основного фундамента.
• Дополнительно отмечаются сваи для эркера, террасы, веранды, крыльца или пристроенного навеса.
• Заключительный этап — после нанесения схемы свайного поля на план фундамента, рассчитывается общее количество винтовых свай.

Фундамент своими руками, как правильно сделать

Чтобы построить легкий каркасный дом, нужно подобрать для него фундамент. Лучшим вариантом будет подходящая для разных типов грунта конструкция, которую несложно собрать своими руками. Многие люди предпочитают строить каркасный дом на сваях.

Содержание

1. Каркасные дома на винтовых сваях
2. Критерии выбора винтовых свай для каркасного дома
3. Определение количества и размеров винтовых опор
4. Устройство фундамента на винтовых сваях
5. Нижняя обвязка каркасной конструкции
6. Сам процесс возведения дома

Каркасные дома на винтовых сваях

Легкие конструкции подходят для свайного фундамента

Ввертные столбы хорошо подходят для легкие и тяжелые постройки. Строительство каркасного дома на винтовых сваях будет особенно удачным решением, если грунт пучинистый, заболоченный или с повышенной влажностью. Такое основание можно использовать на различных типах местности, за исключением скалистой и каменистой местности. При возведении панельного или панельного дома на сваях можно сэкономить финансовые и временные ресурсы – винтовые конструкции очень легко и быстро собираются.

Свайный фундамент, наряду с плитным, является одним из самых надежных. Винтовые опоры особенно привлекательны тем, что для их установки не требуется специального оборудования и сложных навыков. Однако в одиночку установить сваи не получится: потребуется бригада минимум из двух-трех человек.

Здание на свайном фундаменте не относится к категории капитальных сооружений, что снижает налоговую нагрузку на собственника. Это касается жилых домов и хозяйственных построек.

Минусом такого фундамента является проблематичная организация цокольного этажа.

Критерии выбора винтовых свай для каркасного дома

Наиболее надежными являются сваи с литым наконечником.

Выбор свай определяется массой здания и его назначением. Главный важный параметр – диаметр. Желательно обратить внимание на наконечники изделий – самыми прочными являются сваи, у которых этот элемент изготовлен из стали методом литья. Они способны прослужить более века. Эти наконечники покрыты эмалью или эпоксидной смолой для предотвращения ржавчины. Если эта деталь изготовлена ​​электросваркой, изделие не прослужит так долго. Срок службы такого типа свай обычно составляет около 60 лет. Сварные концы оцинкованы.

Определение количества и размеров винтовых опор

Подготовка проекта фундамента требует расчета реальных затрат на его сооружение. Для этого нужно представить, какие сваи и в каком количестве будут использоваться. Важным критерием выбора является диаметр трубы. По нему изделия классифицируются следующим образом:

• Самые тонкие имеют значение 5,7 см. Их используют только для очень легких хозяйственных построек.
• Сваи диаметром 7,6 см подходят для зданий, масса которых вместе с внутренней отделкой менее 3000 кг.
• Изделия сечением 8,9 см более прочные и выдерживают нагрузку до 5 тонн. Это хороший вариант для одноэтажного каркасного дома.
• Опоры диаметром 10,8 см наиболее надежны и подходят для жилищ из различных строительных материалов.

Длина опоры имеет значение. Чем тяжелее здание и неустойчивее грунт, тем выше должно быть значение параметра. Если изделия слишком короткие, необходимая длина достигается сваркой. При соединении используются металлические муфты.

Количество опор и расстояние между ними определяется весом здания. Сваи необходимо устанавливать по углам здания и в местах пересечения внутренних стен. Кроме того, опоры расставляют по периметру так, чтобы расстояние между двумя соседними составляло 1,5-2 м.

Если в доме установлен камин, для него необходимо 1-4 дополнительных сваи (их количество зависит от массы).

Устройство фундамента на винтовых сваях

Рекомендуется разметить площадку с помощью лазерного уровня.

Перед работой потребуется подготовить инструменты для разметки. По возможности рекомендуется использовать лазерный уровень. Этот инструмент обеспечит наиболее точную процедуру.

Пошаговая инструкция по устройству фундамента:

1. Необходимо разметить площадку и отметить места, где будут располагаться сваи. Для этого можно использовать ставки.
2. Подготовив ямы, вкручивается первая опора. В специальное отверстие вставляется лом и надевается на него трубка. Так получается рычажный механизм. Свая ввинчивается в грунт не менее чем на 1,5 м.
3. Аналогичная процедура выполняется с остальными опорами.
4. Когда все сваи установлены, их нужно подрезать болгаркой, чтобы они были на одном уровне по высоте.
5. Головки устанавливаются. Для этого используется сварочный аппарат.

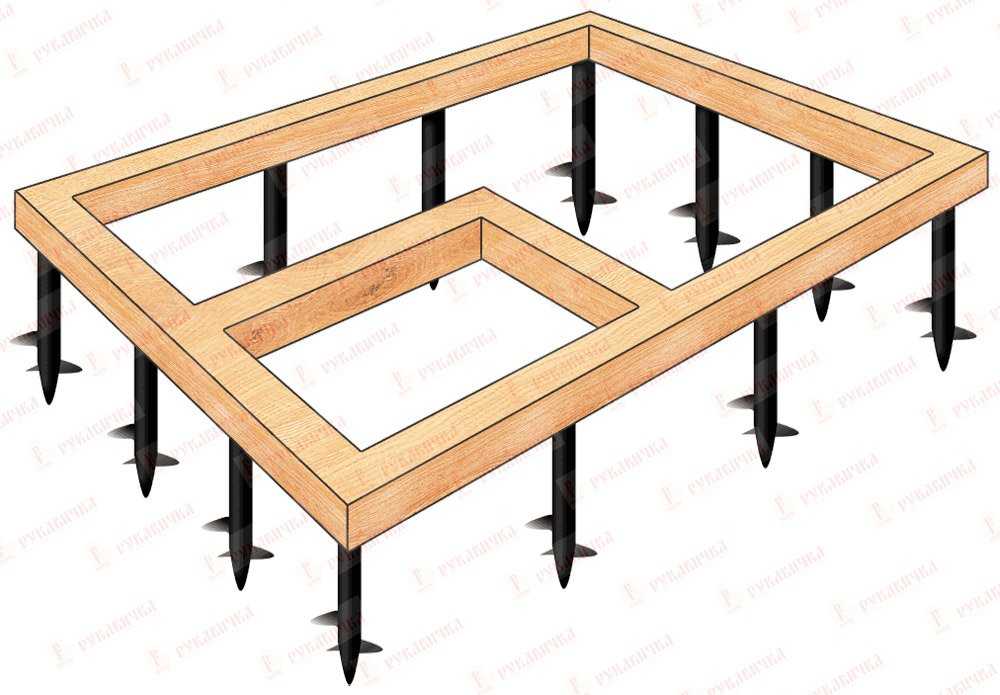

Затем нужно соединить сваи ленточным ростверком или обвязкой. Наиболее надежной будет конструкция, сочетающая в себе обе эти составляющие. Ростверк монтируется аналогично ленточному фундаменту и представляет собой железобетонную полосу, залитую в съемную деревянную опалубку.

Обвязка служит для объединения опор в общую систему и более равномерного распределения массы здания. Для его организации необходимо запастись качественным пиломатериалом. В каждом элементе предварительно выпилил пазы для соединения. Также важно обрабатывать брус составами, защищающими от гниения, поражения плесенью и снижающими горючесть материала. Обвязку можно использовать для пола или каркаса здания.

Нижняя обвязка каркасной конструкции

Перед началом укладки бруса на сваи устанавливаются оголовки.

Перед началом работы необходимо разместить головы на опорах. Если выбран швеллер, детали крепятся непосредственно к ним. Если используются балки, к оголовкам необходимо сначала прикрепить фланцы. Делается это сваркой. Эти детали имеют ту же ширину, что и используемые стержни. Соединения необходимо смазывать составом, защищающим от коррозии.

Стержни часто соединяются методом «лапа». С торцевых частей элемент отпиливается под углом так, чтобы ширина пропила была идентична толщине самого строительного материала. Еще один вариант обвязки – «в полдерева». Здесь брус распилен вдоль. Ширина также будет равна толщине элемента.

Для защиты материала от повреждений из-за влаги используется гидроизоляционный слой. Для его организации подойдет рубероид или полиэтилен. Его необходимо укладывать в местах соприкосновения дерева и металла. Если брус ставится на бетонный ростверк, последний необходимо утеплить двумя слоями рубероида и битумной мастикой.

Обвязка начинается с углов, где соединяются первые соседние элементы. Простой треугольник подходит для перпендикулярности. Вместо обычных гвоздей для крепления элементов обвязки лучше взять саморезы – их легче выкрутить при ремонте. Один брусок соединяется с другим скобами или металлическими пластинами.

Иногда также практикуется двойная обвязка. При этом первый ряд брусьев имеет квадратное сечение со стороной 0,2 м, второй – прямоугольное, с размерами 0,1 на 0,15 м. Верхний ряд укладывается на меньшую сторону.

Сам процесс строительства дома

Сначала укладывается пол

Каркасный дом можно строить уже на следующий день после организации обвязки. Благодаря своей легкости такая конструкция не склонна к усадке и не нуждается в длительном затвердевании.

Стойки устанавливаются на обвязку. Процедура начинается с угловых элементов, затем переходит к промежуточным. Во время работы необходимо контролировать правильность углов. Чтобы каркас был жестче, его усиливают горизонтальными брусьями. Угловые стойки закрепляются распорками. Сырье для каркаса необходимо тщательно обработать составами, защищающими от поражения грибком и повышающими огнестойкость. Там, где будут обустраиваться оконные и дверные проемы, нет необходимости монтировать стеллажи.

Утепление каркасного дома минеральной ватой

Для монтажа стеновых панелей вам потребуется купить утеплитель. Обычно это минеральная вата или пенополистирольные вещества. Размеры материала зависят от тех брусков, которые участвуют в каркасной конструкции. Утеплитель монтируется плотно, без щелей, а с лицевой стороны оклеивается гидроизоляционным слоем. Внутри и снаружи конструкция обшивается листовым OSB, а затем производится отделка стен.

Крыша дома основана на стропильной системе. Его элементы опираются на бруски верхней обвязки. Также потребуется установить фронтоны. Если используются элементы сечением 15 на 5 см и уклоном 45 градусов, расстояние между стропильными опорами составит 0,7 м. При использовании дополнительного утепления шаг уменьшается до 0,6 м.

Применение винтовых свай для фундамента каркасного дома облегчает самостоятельную работу и экономит ресурсы. Для надежности конструкции важно соблюдать технологию всех этапов строительства.

Фундамент свайно-винтовой под легкокаркасный дом

ДОМА БАРАМЕТНЫЕ

Проектирование и устройство свайных фундаментов
в Киеве, Харькове, Днепре, Одессе, Николаеве, Львове, Запорожье и других городах Украины.

СВЯЖИТЕСЬ С НАМИ

ФУНДАМЕНТ ВИНТОВОЙ ДЛЯ ЛЕГКОГО КАРКАСНОГО ДОМА

Легкий каркасный дом на винтовых сваях пользуется все большей популярностью, поскольку технология строительства легкокаркасного дома достаточно проста в реализации. Кроме того, он не требует специального планирования. Так что время и затраты на это строительство значительно сокращаются.

Тяжелый фундамент энергоемкий. Винты более выгодны, чем бетонные, при использовании на склоне, в водонасыщенном и просадочном грунте, а также зимой.

Сваи под легкокаркасный дом вкручиваются в любой грунт. Вы можете выбрать любой земельный участок практически с любым ландшафтом. Одним из основных преимуществ винтовых свай для легкокаркасных домов является отсутствие необходимости копать котлован и использовать бетон.

Фундамент из шурупов для легкого здания – отличный вариант, потому что эти шурупы легко крепятся к его каркасу.

Компания PILLAR может помочь сделать проект фундамента легкокаркасного дома, подготовить чертежи фундаментов домов из легкокаркасного дома и сделать расчеты для такого фундамента.

Исполняем

ПРЕИМУЩЕСТВА ФУНДАМЕНТА ДОМА НА ШРУПТАХ

Установка фундамента за 48 часов

Установка одного болта занимает до 15 минут. Приступать к строительству здания можно сразу после отделки шурупами. Фундамент дома на шурупах не требует усадки, так как после завинчивания грунт уплотняется и в результате грунт способен выдержать вес дома.

Решение проблем помощи

Возможность монтажа на участках со сложным ландшафтом или на склоне, где бетонный фундамент требует огромных трудовых и финансовых затрат.

Простая установка

Возможна установка фундамента в течение нескольких дней. Привлечение сложной строительной техники и земляных работ, так как бетонные работы не требуются.

Без воздействия воды

Оцинкованные сваи практически не подвержены коррозии, что позволяет использовать их в водонасыщенных грунтах и ​​даже в водоемах.

Отсутствие мусора на строительной площадке

Монтаж винтового фундамента осуществляется с использованием режима, при котором по окончании работ остается минимум строительного мусора.

Возможность установки в холодное время года

По сравнению с ленточным фундаментом заливка его в зимнее время требует дополнительных затрат, связанных с теплоизоляцией бетона. Установку заземляющих винтов можно производить в обычном рабочем режиме.

ЭТАПЫ УСТАНОВКИ

Геологоразведка и проект строительства

Для получения оптимального решения по устройству фундамента заказчик должен предоставить геологическое обследование участка и предоставить проект строительства. С учетом этих данных специалисты делают выводы о свойствах грунта и нагрузках будущего сооружения.

Адаптация фундамента

На основании полученных данных наши инженеры готовят расчет необходимого количества шурупов и расстояния между ними, а также глубины их погружения. В зависимости от собираемых нагрузок на фундамент дома подбирается оптимальный диаметр и необходимая длина шурупов.

Монтаж

Винтовые фундаменты для малоэтажных домов устанавливаются в короткие сроки.
