Свайный фундамент для щитового дома своими руками

После того, как принято решение возведения каркасно-щитового дома, необходимо определиться с несущей конструкцией. Фундамент для такого строения может быть любого вида.

Для правильного выбора типа основания следует хорошо присмотреться к геологическим особенностям участка и рассчитать мощность будущего строения.

Содержание

• 1 Выбор типа фундамента
  • 1.1 Ленточный фундамент
  • 1.2 Столбчатый фундамент
  • 1.3 Свайный фундамент
  • 1.4 Плитный фундамент
• 2 Технология устройства фундамента для щитового домика
  • 2.1 Технология устройства свайного фундамента
  • 2. 2 Технология устройства свайно-винтового фундамента

Выбор типа фундамента

Как правильно выбрать тип фундамента для каркасного дома и на что следует обратить внимание? Ведь универсальных оснований не бывает. Определяться следует, опираясь на множество факторов:

• На сколько этажей запроектирован дом. Если это будет одноэтажное жилище, то нагрузка на основание будет небольшая. Его можно сделать облегчённого типа и для устройства несущей конструкции пойдёт немного затрат. Увеличивая этажность, получаем увеличение нагрузки, следовательно, и тип фундамента должен быть более надёжным.
• Грунтовые воды. Если их уровень достаточно высок, то дом желательно поднять над уровнем земли. Или же необходимо создать солидную дренажную систему, чтобы защитить будущее жилище при сезонном подтоплении.
• Показатели промерзания грунта. Помним, что несущая конструкция закладывается ниже этого уровня.
• Определить тип грунта. Если почва твёрдая, то фундамент можно заложить попроще. На неустойчивых грунтах устраиваем более надёжное основание.

Рассмотрим несколько типов несущих конструкций для каркасного дома.

Ленточный фундамент

Ленточный фундамент отличается высокой надёжностью, равномерностью проседания, возможностью создания жилища любой планировки. Для устройства такого типа основания необходимо наличие низкого показателя уровня грунтовых вод, достаточно высокая плотность грунта (каменистого или песчаного).

Следующими положительными факторами устройства ленточного фундамента для каркасного строения – неглубокое промерзание грунта, отсутствие слоёв слабой почвы.

Если планируется дом небольшой, одноэтажный – то все эти факторы можно особо не учитывать. Останавливаются на малозаглубленном ленточном фундаменте.

Недостатками монолита являются большие затраты труда для его устройства и затраты на материалы.

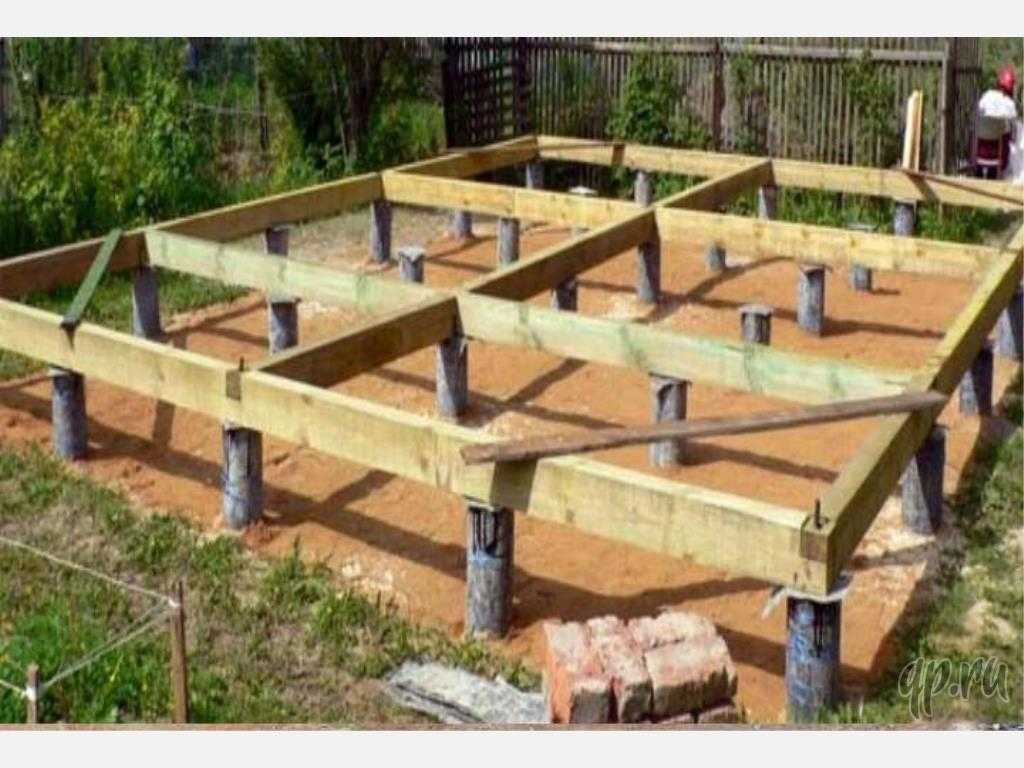

Столбчатый фундамент

Преимуществ у столбчатого фундамента для возведения каркасного строения очень много. Представляет собой конструкцию из ряда столбов, которые размещаются под несущие стены. Размещение столбов выполняется с определённым шагом – до трёх метров друг от друга.

Шаг размещения столбов и их глубину заложения лучше рассчитать с учётом всех факторов, приведённых ранее.

Столбы можно закладывать из любого материала. Это может быть бетон, кирпич, дерево. Обязательно укладывается песчаная подушка. Как видим затраты трудоёмкости немалые, но всё это окупает надёжность и прочность при незначительных затратах материала. Для того чтобы нагрузка на столбчатый фундамент распределялась более равномерно, на столбах сооружают бетонное монолитное соединение (ростверк).

Он может располагаться на земле, или быть поднятым над её уровнем. Если ростверк висячий, то он должен быть поднят минимум на 10–20 см от земли. Наземное расположение ростверка обеспечивается наличием песчано-гравийной подушки, углублённой в почву на 15–20 см.

Свайный фундамент

Свайно-винтовой фундамент следует выбрать для возведения каркасно-щитового дома, если на участке преобладают неустойчивые пучинистые грунты (ил, глина, торф). На таком базисе можно строить даже двухэтажные каркасные строения. Шаг расположения винтовых свай обычно составляет полтора метра. Но главное, что данный тип несущей конструкции является экономичней по отношению к другим.

Если сравнивать с затратами на ленточный фундамент, то они в два раза больше, чем на свайный. Очень хорошо подходит этот тип основания, если участок под строительство имеет конкретные неровности, холмистость или находится на обрыве.

Плитный фундамент

Плитный фундамент для щитового дома применяется крайне редко, так как является одним из дорогостоящих вариантов. Исключением может быть этажность дома или слабая основа. Также, если плита фундамента планируется как перекрытие первого этажа дома.

Технология устройства фундамента для щитового домика

Наиболее оптимальными и распространёнными вариантами оснований под каркасно-щитовой домик, являются два: столбчатый и свайно-винтовой. Другие варианты подойдут в том случае, если планируется большой, на несколько этажей, каркасный дом. Также это оправдано, если возникает желание впоследствии облицевать дом кирпичом. Рассмотрим поэтапное устройство фундаментов для каркасного домика своими руками.

Технология устройства свайного фундамента

Для того чтобы начать работу по устройству фундамента, необходимо определиться какой материал будет использоваться. Возможно, это будет бутовый камень, металл, кирпич, дерево, асбестоцементные трубы, монолитный железобетон или бетонные блоки. Все приведённые материалы имеют как преимущества, так и недостатки. Например, металлические трубы, самый прочный материал, но и самый дорогой.

Дерево, конечно, дешевле, но его применение намного сокращает сроки эксплуатации основания. На практике чаще всего используется кирпич, бетон или железобетон. Для того чтобы возвести столбчатый фундамент, следует придерживаться следующего алгоритма:

• Планирование и разбивка участка. После выбора подходящего места под дом, начинаем переносить на местность план фундамента. Отмечаем для начала разметки под столбы по углам будущего дома. После этого следует ещё раз внимательно проверить длину и ширину строения и хорошенько вымерять диагонали. Отклонение между размерами диагоналей допускается в пределах 1–2 см. Затем выполняем разметку несущей конструкции под перегородки.
• Приступаем к устройству ям под столбы. Если материалом служит кирпич или бетон, то глубина ямы должна быть на 10–20 см больше глубины промерзания грунта. Габариты обычно составляют 60×80 см.

Для увеличения несущей способности основания, ямы можно выкопать с некоторым расширением книзу.

• Проведение гидроизоляции. Обычно её выполняют из рубероида. Если планируются столбы из блоков, то гидроизоляция проводится после того, как блоки выложены.
• Армирование столбов проводится, если монтируются железобетонные столбы или асбестоцементные трубы. Для армирования используют металлические пруты. Из двух или четырёх прутов арматуры собирают каркас, который помещают в яму или асбестоцементную трубу и только потом производят заливку бетоном.
• Сооружаем опалубку над уровнем земли на необходимую высоту.
• Заливаем бетон. Этот процесс проводим поэтапно. Сначала заливается смесь примерно 20–30 см, затем производим трамбовку. В верхней части каждого столба устанавливается шпилька с диаметральным сечением 16 мм и высотой 40–50 см.
• Монтируем ростверк из железобетона. Его стандартный размер 25×25 см.

Технология устройства свайно-винтового фундамента

Немалую популярность при возведении каркасно-щитовых домов получила технология устройства фундамента на винтовых сваях. Винтовые сваи представляют собой металлические трубы с диаметральным сечением 57–108 мм, которые имеют конусообразный конец с прикреплёнными к нему лопастями. Посмотрите видео, как обустроить фундамент на винтовых сваях.

Ценится конструкция на винтовых сваях за несколько положительных характеристик:

• Легко устанавливаются своими руками, при этом нет необходимости пробуривать скважины и проводить гидроизоляцию. Поэтому времени затрачивается совсем немного. При благоприятных условиях – два дня.
• Так как винтовые сваи ввинчиваются до достижения плотных слоёв грунта, то прочность такого фундамента достаточно высока. Сроки эксплуатации тоже не маленькие – 150–200 лет. Выдерживает нагрузку до восемнадцати тонн.
• Установка винтовых свай возможна на любых грунтах. Вплоть до того, что эта технология используется для устройства пирсов и причалов.
• Не требует больших материальных затрат. В сравнении с другими технологиями дешевле на 30–50%.
• Можно использовать при любых климатических условиях.

Для монтажа основания на винтовых сваях потребуются помощники. Пару человек помогают ввинчивать сваи и один должен следить за уровнями. План работ монтажа винтовых свай:

• Производим разбивку участка и отмечаем места ввинчивания свай.
• Подготавливаем лунки для установки острия свай.
• Устанавливаем сваю строго по вертикали и начинаем ввинчивание до упора в прочные слои грунта. В процессе углубления стержней строго следим за их уровнем.Допустимое отклонение составляет 20. Начинают ввинчивать сваи по углам фундамента, а только потом приступают к углублению остальных.
• После ввинчивания всех стержней выравниваем их высоту. Лишнее срезаем с помощью болгарки.

Ни в коем случае нельзя выравнивать сваи путём их вывинчивания. Этим нарушаются параметры грунта, следовательно, уменьшается несущая способность винтовых свай.

• Производим бетонирование винтовых свай раствором из цемента и песка в соотношении 1:4.
• Прикрепляем оголовки к каждому стержню.
• Монтируем ростверк для усиления жёсткости конструкции.

Каркасно-щитовой домик на свайном основании не только не займёт много времени и сил на его возведение, но и поможет сэкономить вложенные средства.
