Плиточный фундамент своими руками: особенности конструкции и строительства

Содержание

• Плиточный фундамент
• Особенности
• Конструкция
• Строительство
• Расчет объема

Строительство дома – достаточно сложный процесс. Однако при правильном подходе его вполне можно осилить самому, не прибегая к помощи специализированных компаний. Здесь важным аспектом является обязательное внимание к каждому участку строения. Одной из важнейших частей здесь является процесс строительства основания здания. Наиболее простой в исполнении и долговечный – плиточный тип основы. Стоит отметить, что простая технология строительства позволяет соорудить плиточный фундамент своими руками за короткий промежуток времени.

к содержанию ↑

Плиточный фундамент

Перед тем, как начать знакомство с технологией строительства, следует уточнить, чем данный тип основания отличается от других, и каковы его главные особенности.

Плиточное основание представляет собой единую моноблочную широкую плиту. Она выдерживает колоссальные нагрузки. Ее свойства позволяют строить здания с необычным дизайном. Например, с разной высотой различных частей дома. Единая плита в основании позволяет осуществить любую дизайнерскую задумку.

Крайне полезен данный тип фундамента на участках с неоднородной почвой. Если другие типы фундамента могут подвергнуться разрушениям на данных типах грунта, то на плиту они не оказывают никакого влияния.

Грунтовые воды и уровень промерзания земной поверхности также не страшны бетонной плите.

Если произойдет сдвиг поверхности земной коры, здание не разрушится. Произойдет лишь его сдвиг вместе с фундаментом. За эту особенность плиточный монолитный фундамент часто называют «плавающим».

к содержанию ↑

Особенности

Основание идеально подходит практически для всех зданий, независимо от их этажности. Как и любое сооружение, оно имеет свои положительные и отрицательные качества. Стоит рассмотреть их подробнее.

Положительные стороны:

• Возможность проведения строительных работ на любом типе земельного участка. Температура почвы и глубина протекания грунтовых вод не влияют на качество основания и его расположение
• Большая площадь бетонной плиты позволяет снизить до минимума давление здания на земную поверхность. Благодаря этой особенности можно возводить даже многоэтажные строения на плитном фундаменте
• Конструкция бетонной плиты позволяет возводить здание из подвижных материалов, таких как кирпич или шлакоблок. Их повреждение не будет являться причиной разрушения всего строения
• Бетонное основание не пропускает через себя воду
• Фундамент хорошо сохраняет тепло
• Простота исполнения позволяет возвести плиточный фундамент своими руками

Из основных недостатков можно выделить следующие:

• Длительное время ожидания высыхания конструкции
• Работу по созданию плиты требуется проводить при благоприятных погодных условиях
• Отсутствие возможности строительства подвального помещения
• Необходимость использования большого количества стройматериалов
• Высокая стоимость приобретения материалов

Также стоит затронуть и основные особенности, присущие данному типу оснований:

• Бетонную плиту основания можно использовать в качестве напольного покрытия для первого или цокольного этажей постройки
• На стадии строительства и монтажа опалубочного каркаса требуется значительно меньше стройматериалов, чем при работах на других типах фундамента
• Нет необходимости удалять с земельного участка большого количества почвы. Необходимо лишь срезать верхний слой
• Нет необходимости использования специализированной техники, что значительно экономит финансовые расходы
• плиточный фундамент для дома вполне реально возвести самому, не прибегая к помощи специалистов

к содержанию ↑

Конструкция

Удивительные положительные качества и уникальные характеристики плиточный фундамент получил, благодаря своей необычной конструкции.

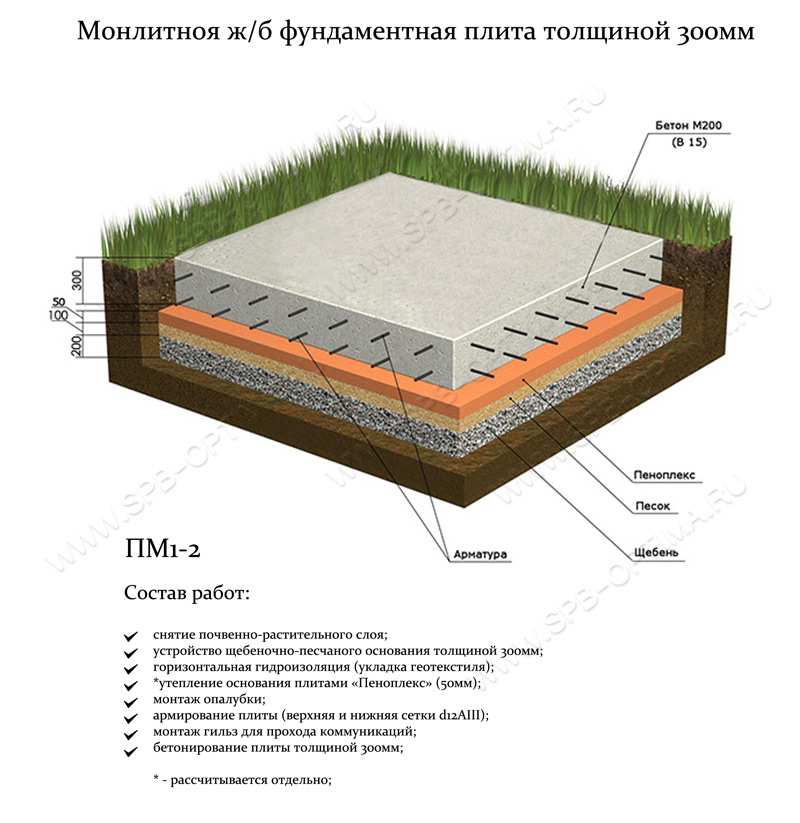

Рассмотрим основное его устройство:

• Верхний слой грунта срезается. На его место устанавливается дренажная подушка
• Сверху накладывается гидроизоляционный слой
• Слой утеплителя
• 2 слоя арматурной сетки
• Слой бетона

Как можно заметить, устройство плиточного фундамента является довольно простым. Однако правильная установка всех его компонентов обеспечивает хорошее качество получившейся конструкции, ее прочность, долговечность и надежность.

к содержанию ↑

Строительство

Процедура строительства основания достаточно проста и доступна даже самому непросвещенному в вопросах ремонта потребителю. Здесь требуется лишь терпение, аккуратность и соблюдение всех требований и правил инструкции.

Процедура постройки основания проходит в несколько этапов. Для того чтобы потребитель имел о них представление, остановимся поподробнее на основных этапах.

Итак, как сделать плиточный фундамент самому:

1. Проведение расчетных работ. Планирование здания
2. Разметка земельного участка. Вбивание колышков по краям и натягивание диагональных осей при помощи веревки. Места их пересечения будут означать основные стороны и углы строения
3. Возведение котлована. Его размеры должны соответствовать размерам здания. Котлован должен иметь оптимальную глубину в 20-30 см
4. Снятие верхнего слоя почвы
5. Установление дренажной подушки. Для этого рекомендуется использовать песок и мелкий щебень. Их следует насыпать поочередно слоями. Следует учитывать, что каждый слой надо обязательно хорошо уплотнять и поливать водой. Толщина должна соответствовать 20-25 см
6. Укладка слоя гидроизоляции. По внешним сторонам длина материала должна быть больше на 90-100 см. Оставшийся материал загибается по краям
7. Проведение заливки первого слоя раствора бетона. Он должен быть не менее 10 см в толщину
8. Для высыхания слоя бетона следует подождать 1 неделю. При плохих погодных условиях его следует накрыть слоем полиэтилена
9. Сверху на первый слой бетона приклеить гидроизоляционную пленку для улучшения защитных функций
10. Выложить поверхность основания слоем утеплителя. Самый современный из них – пенополистирол
11. Укрытие слоя утеплителя пленкой из полиэтилена
12. Установка опалубки. Монтируется из деревянных досок. Имеет вид щита. Высота опалубки должна быть выше уровня земли на 50-60 см
13. Установка каркаса из арматурной сетки. Она прикрепляется к опалубке при помощи проволоки либо при помощи специальных подпорных устройств.
14. Установка второго арматурного слоя. Стоит помнить, что для каждой из сторон следует делать отступ в 15-20 см от края и только потом накладывать арматурную сетку. Она выполняется путем связывания металлических прутов железной проволокой при помощи специального крючка
15. Заливка второго слоя бетонного раствора. Его высота должна быть оптимальной и превысить арматурный слой
16. Уплотнение и выравнивание слоя. Толщина получившегося основания должна находиться в пределах от 20 до 40 см (в зависимости от типа здания и его материалов)
17. Через 2 недели необходимо снять опалубочный слой. Образовавшиеся пустоты необходимо засыпать оставшимся от рытья котлована слоем грунта
18. Ждать еще 3 недели до полного высыхания и уплотнения бетона
19. Застывший фундамент накрыть слоем оставшейся гидроизоляции

к содержанию ↑

Расчет объема

Перед началом строительных работ, надо произвести расчёт плиточного фундамента. Особенностью плитного основания является его низкое давление на поверхность земли. Чтобы правильно рассчитать оптимальную площадь фундамента, его объем, следует произвести предварительные подсчеты.

Площадь основания можно найти, умножив толщину бетонной плиты на ее площадь.

Далее надо вычислить объем используемых при работе ребер жесткости. Зная их основной объем, необходимо найти произведение объема всех используемых ребер.

Зная эти параметры, можно легко рассчитать объем всего фундамента. Для этого надо от площади плиты отнять получившийся объем ребер жесткости. Полученное значение и будет являться необходимым объемом.

После завершения работ и полного застывания бетона в основание необходимо вмонтировать отверстия под канализацию, электрическую разводку, трубы водопровода. Они выкладываются на поверхность основания здания и укрепляются на ней. Все образовавшиеся в процессе работы щели и отверстия необходимо тщательно заблокировать.

Не стоит забывать и о вентиляционных отверстиях. Если они не были построены на этапе формирования основания, их следует проделать по всему периметру специальным сверлом с алмазным наконечником.

Плиточный фундамент для дома

22.06.2021

В процессе выбора фундамента для дома все чаще люди отдают свой выбор в пользу плиточной конструкции. Такое основание обладает рядом преимуществ, главным среди которых является простота монтажа. Заложить такой фундамент можно самостоятельно, без каких либо навыков и опыта в сфере строительства. Чтобы по завершению работ получить действительно качественное и надёжное основание, следует заранее ознакомиться с особенностями, преимуществами и правилами монтажа конструкции.

Описание

Плиточный фундамент является ресурсоемким, но вместе с этим надёжным способом организации долговечного основания для любого дома. Такая конструкция представляет собой железобетонную плиту, которая устанавливается на заранее подготовленную песчаную подушку. При создании плиточного фундамента многие пользуются дорожным плитами, однако в таком случае потребуется выравнивающая стяжка. По этой причине лучшим вариантом является организация однородной армированной плиты.

В связи с тем, что армирование выполняется по всей площади плиты, плиточный фундамент не деформируется и не трескается при повышенных нагрузках. Данный тип основания широко используется в строительстве в скандинавских странах, так как он обладает рядом преимуществ по сравнению с другими видами фундаментов. Местные строители даже заявляют, что долговечность плиточной конструкции превышает срок службы свайного основания.

Преимущества

Перед тем как отдать свой выбор в пользу плиточного фундамента следует ознакомиться с его преимуществами. К главным достоинствам такого основания относят следующие пункты:

1. Надёжность и долговечность. По данному параметру плиточный фундамент обходит практически все известные типы оснований. Он обладает большой площадью опоры на грунт, что позволяет избежать погубного влияния почвы на сооружение в зимний период.
2. Универсальность. При условии правильного монтажа плиточный фундамент можно будет организовать на любой почве. Его часто используют при возведении домов в местах, где обустроить другое уснование невозможно.
3. Фундамент устраивается ниже глубины промерзания грунта. Под плиточным фундаментом всегда обустраивается песчаная подушка. Это предотвращает возникновение негативных последствий, вызванных воздействием холодного грунта при низких температурах.
4. Жёсткость и хорошее распределение нагрузки. Благодаря тому, что фундамент полностью состоит из железобетона, даже в случае повреждения основания дом не получит существенных повреждений. А хорошее армирование и массивная подушка под ним обеспечивают максимально равномерное распределение нагрузки.
5. Нет необходимости в создании чернового пола. Плиточный фундамент отлично подойдёт в качестве тёплой основы для отделки пола. Это даёт возможность сэкономить часть средств на постройке дома.
6. Простота монтажа. Заложить плиточный фундамент сможет практически каждый, ведь для проведения работ не нужны специальные навыки и дорогостоящее оборудование. Естественно, придётся заплатить за копку, бетон, арматуру и др. Однако обойтись без услуг прораба вполне возможно, что позволит сэкономить несколько десятков тысяч.
7. Подойдёт для любого дома. Плиточный фундамент может выступать в качестве основания для любого малоэтажного частного сооружения, начиная от небольшого гаража и заканчивая большим уютным домом.

Советы по устройству плиточного фундамента

Чтобы при обустройстве плиточного фундамента не столкнуться с проблемами, необходимо прислушиваться некоторых простых советов от специалистов:

1. Если дом будет возводиться на болотистом грунте, то плиточный фундамент, как и все другие виды оснований, следует обеспечить надёжной дренажной системой.
2. Для армирования плиточного фундамента необходимо использовать как минимум 2 слоя арматурой сетки. При этом один из них устанавливается на расстоянии 5 см выше уровня плиты, а второй — на 5-7 см ниже фундамента.
3. Арматура должна связываться таким образом, чтобы в процессе заливки бетона она не смещалась.
4. В процессе закупки материала необходимо брать его с небольшим запасом. Нехватка даже небольшого количества цемента или арматуры может приостановить процесс строительства на несколько дней.
5. В течение 28 суток после заливки фундамент нельзя подвергать нагрузкам. В противном случае основание может получить неисправимые деформации.
6. Лучше использовать покупной бетон, так как на самостоятельное приготовление нужного количества может уйти несколько дней.

Для изготовления качественного фундамента в Самаре, советуем обратиться в строительную организацию: https://ograda163.ru

Если в процессе организации плиточного фундамента придерживаться указанных выше советов, то конструкция станет надёжным и долговечным основанием для любого дома. На таком фундаменте уверенно будут стоять как деревянные, так и бетонные или кирпичные сооружения.

Домашняя сливная плитка: для чего она нужна?

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.08.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Марина113 / Getty Images

Избыток воды вокруг основания фундамента дома создает множество проблем, начиная от протечки в подвале и заканчивая более серьезными проблемами, такими как проседание фундамента и растрескивание.

Эти проблемы могут привести к снежному кому и повлиять на остальную часть дома. Один из наиболее эффективных способов борьбы с избытком воды — создание дренажной системы вокруг дома, называемой дренажной плиткой.

Что такое дренажная система?

Домашняя дренажная плитка относится к дренажной системе по периметру дома, снаружи или внутри. Дренаж осуществляется с помощью ряда длинных перфорированных труб, уложенных глубоко в землю рядом с фундаментом дома.

Сливная плитка — это устаревший термин, хотя он все еще широко используется сегодня. У него много названий, но чаще всего его называют подпочвенным дренажем или французским дренажем. Это делается в той или иной форме во всем мире. Материал отличается от плитки, используемой для полов в домах. В первые годы дренажная плитка, в основном для сельскохозяйственных целей, изготавливалась из обожженной глины в форме перевернутой подковы или цилиндрической формы трубы.

Сегодня водосточная плитка изготавливается из жесткого или гибкого пластика. Пластик имеет перфорацию, чтобы вода могла проходить внутрь трубы. Поверх трубы укладывается гравий.

Как работает дренажная плитка

Вода, скапливающаяся вокруг основания фундамента дома, может создать гидростатическое давление, которое может просочиться в дом или повредить фундамент.

В лучшем случае вода на уровне земли останется на уровне земли и отойдет от дома. Если вода просачивается вниз и достигает фундамента, ее следует поддерживать в движении, чтобы она не скапливалась.

Трубы дренажной плитки укладываются на основание или основание фундамента. Поверх трубы укладывается щебень или гравий, выходящий не менее чем на 12 дюймов наружу и на 6 дюймов вверх (объем, указанный в нормах).

Камень или гравий уравновешивают вес почвы выше и действуют как перфорированный проход для воды, которая достигает трубы. Кроме того, сама скала способствует боковому движению воды.

Вода заполняет трубу через отверстия в трубе. Ткань, уложенная поверх или обернутая вокруг трубы, предохраняет трубу от заполнения илом. Вода движется вниз по трубе и от дома. Вода заканчивается либо на водоотливной помпе, куда она откачивается от дома, либо на дневной свет.

Определение

Дневной свет относится к точке окончания дренажа, где труба выходит из-под земли, обычно с холма или склона.

Дренажная плитка для использования в домах

При создании домашней системы управления водой лучше всего мыслить концентрическими кругами. Всегда лучше останавливать воду в самом широком кругу — вы хотите, чтобы она находилась как можно дальше от дома.

Следующий ближайший круг — это водосточная плитка вокруг внешнего фундамента дома. Когда эти методы невозможны, вам нужно переместить плитку слива внутрь дома, в подвал.

При этом участки бетонной плиты подвала разбиваются отбойными молотками и снимаются. Хотя сливную плитку можно установить в плиту, лучше всего расположить ее под плитой. Затем заменяют пол.

Хотя это очень трудоемкий процесс, установка дренажной плитки внутри дома дает преимущество создания системы, которая обычно не засоряется.

Типы дренажных труб

Жесткая труба

Труба из жесткого ПВХ в отрезках длиной 10 футов, имеющая отверстия с одной стороны, укладывается отверстиями вниз. ПВХ либо имеет встроенные раструбные концы, позволяющие соединять трубы встык, либо отдельные муфты.

Гибкая трубка

Гофрированные гибкие пластиковые трубы поставляются в длинных бухтах, обычно длиной 50 футов. Эта труба укладывается в цоколь фундамента. Трубу оборачивают тканевой мембраной, также известной как носок. Иногда трубка поставляется с предварительно прикрепленным носком. Вода поступает в трубу через щели и отводится вниз по склону от дома.

Код Требования к плитке для канализации дома

Вашему сообществу может потребоваться система дренажной плитки вокруг вашего дома, если помещения более низкого класса в доме пригодны для проживания. Исключения могут быть, если ваш дом находится на хорошо дренированной земле или на почвах из песчано-гравийной смеси. IRC R405, принятый во многих сообществах, гласит:

Дренажные плиты, гравийные или щебеночные стоки, перфорированные трубы или другие одобренные системы или материалы должны быть установлены на защищаемом участке или под ним и должны сбрасываться самотеком или механическими средствами в утвержденную дренажную систему.

Кодекс позволяет укладывать тканевую мембрану поверх гравия, а не обматывать трубу.

Всегда лучше проконсультироваться со специалистом при рассмотрении вопроса о том, требуется или выгодна ли установка дренажной плитки.

Как предотвратить повреждение дома водой

Как установить дренажную плитку фундамента | Главная Путеводители

Анжела Рычковски

Подпочвенные воды или высокая влажность почвы в ландшафте, а также стоки с крыш могут угрожать просачиванием или просачиванием в уязвимые конструкции или вызвать образование луж, эрозию или другие проблемы в ландшафте. Одним из способов защиты вашего подвала или подвала от влаги и эффективного отвода лишней воды является установка дренажной плитки фундамента вдоль конструкции. Сливная плитка изготавливается из различных материалов. Традиционно они были сделаны из глины, но теперь большая часть дренажной плитки представляет собой перфорированный ПВХ или гофрированные пластиковые трубы.

1. Выкопайте траншею рядом с конструкцией шириной не менее 12 дюймов и доходящей до основания или основания фундамента. В качестве альтернативы, если единственной проблемой являются поверхностные воды или вода, капающая с края крыши, выкопайте траншею на минимальную глубину 24 дюйма. Убедитесь, что траншея доходит до подходящего выхода, например, канавы, болота или пруда. Создайте неровный уклон в сторону выхода вдоль дна траншеи.

2. Вбейте колья в землю на каждом конце траншеи. Натяните веревку с уровнем лески, прикрепленным между двумя кольями, так, чтобы она была ровной, отметив точку, в которой нить выровнена, на стойке, ближайшем к выходу.

3. Измерьте расстояние между двумя кольями и рассчитайте угол наклона траншеи, чтобы уклон был не менее 1 процента. Например, если расстояние между началом траншеи и выпускным отверстием составляет 75 футов, дно траншеи должно опускаться не менее чем на 0,75 фута или 9 дюймов по всей длине траншеи. Измерьте это расстояние вниз по второму кольцу. Отметьте эту точку и сдвиньте нить вниз до отмеченной точки.

4. Сформируйте дно траншеи так, чтобы струна мягко лежала на поверхности почвы по всей траншее.

5. Застелите траншею фильтровальной тканью или ландшафтной тканью так, чтобы она покрывала дно и выступала не менее чем на 18 дюймов вверх по каждой стороне траншеи.

6. Уложите перфорированную водосточную трубу или плитку на дно траншеи. Убедитесь, что он расположен по центру траншеи, а перфорация ориентирована горизонтально.

7. Поместите уровень поверх водосточной трубы в различных секциях, чтобы сохранить установленный ранее уклон. При необходимости добавьте или удалите почву или гравий под трубой и ландшафтной тканью.

8. Покройте трубу слоем не менее 12 дюймов чистого крупнозернистого гравия или промытого речного камня. Сложите лишнюю ландшафтную ткань с обеих сторон поверх слоя гравия.

9. Заполните оставшуюся часть траншеи гравием или другим заполнителем или почвой, которая была удалена при первоначальном рытье траншеи.
