Строительство любого здания, будь то летний домик или двухэтажный коттедж, предполагает наличие проектной документации, которая должна отвечать строительным нормам и правилам, чтобы конструкция получилась прочной и долговечной, а также для получения необходимой разрешительной документации на строительство объекта.

Содержание

• Важность чертежа и составляющие его подготовки
• Правила выполнения
• Способы выполнения
• Особенности схемы фасада
• Подготовительный этап
• Помощники в подготовке чертежей
• Элементы здания
• Чертежи фундамента
• Схема перекрытия этажей
• Лестницы
• Вентиляционные каналы и дымоходы
• Каркасные дома

Важность чертежа и составляющие его подготовки

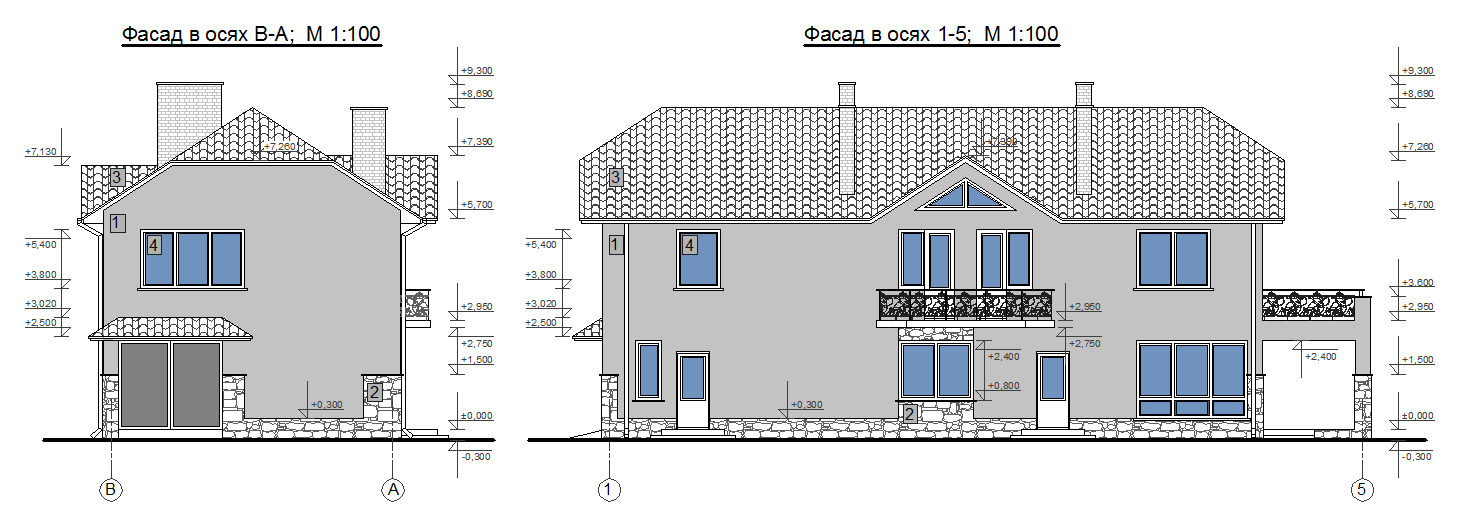

Строительный чертёж предполагает выполнение изображения здания методом графической проекции. Чертёж фасада – это отображение лицевой стороны здания, тогда как план здания представляет собой проекцию среза в горизонтальной плоскости. Все выполняемые документы должны соответствовать ГОСТу 2.301-68 — ГОСТ 2.307-68.

При создании чертежей имеет значение и масштаб. Применительно к фасаду дома используется масштаб 1:100. В отдельных случаях, при изображении элементов и мелких деталей может применяться масштаб 1:50 либо изображение деталей в натуральную величину.

Правила выполнения

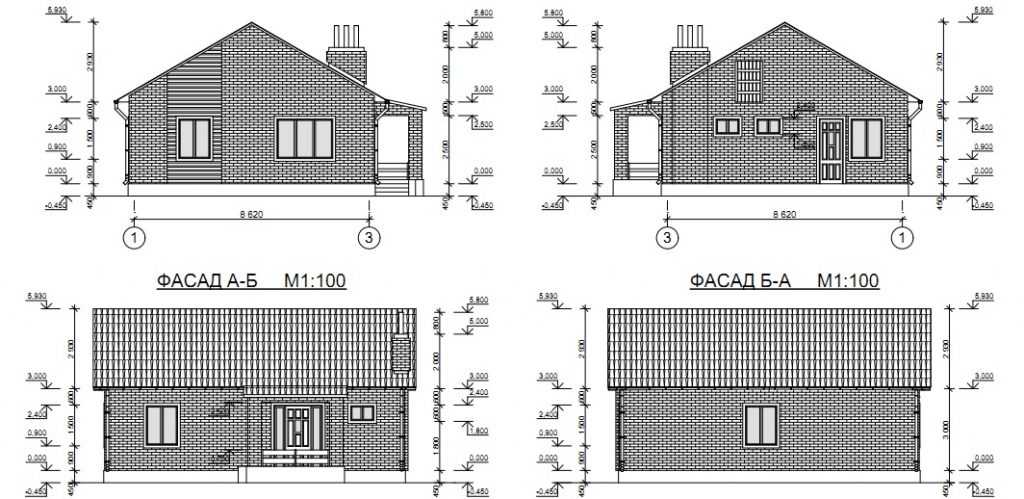

Построение чертежа должно соответствовать ряду правил. Одинаковость ширины основной линии по чертежу, выполнение надписей на чертежах прямым и наклонным шрифтом. Поскольку фасад представляет собой четыре стороны здания, что чертежи делятся на главный, являющийся передним, боковые, отражающие левую и правую стороны и заднюю часть здания.

На чертеже указываются все планируемые к размещению на фасаде детали: восточные трубы, лестницы, декоративные украшения.

Создание грамотного чертежа фасада здания – ответственное дело, требующее специальных знаний. Поэтому все вопросы проектирования лучше поручать специалистам, даже если речь идет о проектировании несложных объектов.

Чертежи типовых проектов можно получить достаточно быстро, а вот на создание эксклюзивных проектов требуется время.

Способы выполнения

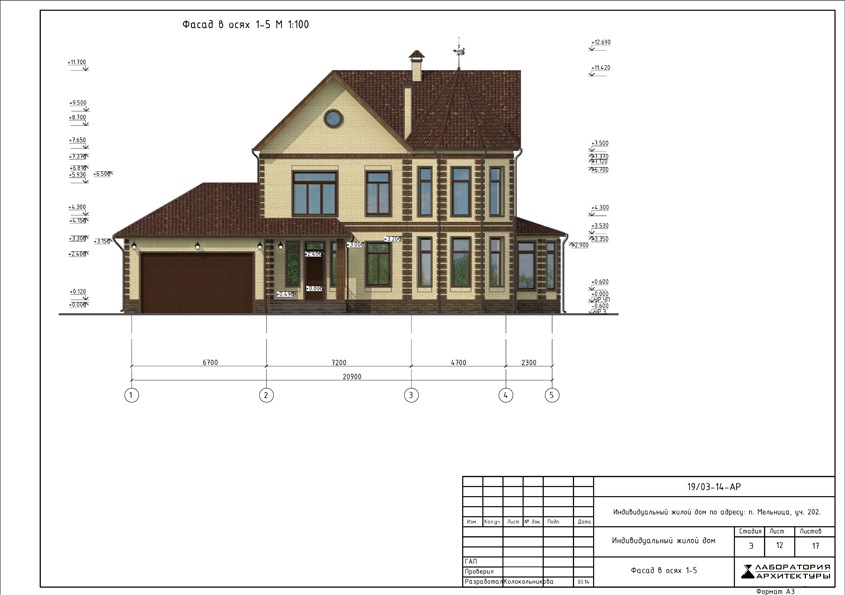

Чертёж фасада может выполняться несколькими способами. Как архитектурно-строительный чертёж либо в линейной графике. Но может использоваться и полихромный подход. Он оправдан тогда, когда требуется передать выразительность чертежа, отобразить, в том числе, цветовые решения при применении отделочных материалов.

Особенности схемы фасада

Создаваемый чертёж должен давать ясное представление о планируемом виде здания, его пропорциях, планируемых элементах. С технической точки зрения необходимы элементом являются оси деформационных швов и перепады высот.

Подготовительный этап

Перед выполнением работ необходимо уточнить назначение здания. Будет ли это постоянным жилым помещением, либо летним домом, а также иные особенности и пожелания.

В предварительный этап включается подготовка эскиза и набросков. Эскиз включает в себя общие параметры и характеристики жилого помещения. В нём же отображается местонахождение окон и дверей и конструкция крыши.

Прикладываются к эскизу и спецификации различных элементов здания (окон, дверей).

Помощники в подготовке чертежей

Использование различного вида программ позволит человеку далекому от архитектуры и строительства создать свой проект и чертежи дома. Создание 3D модели предоставит возможность увидеть достоинства и недостатки планируемого здания. Для этих целей можно использовать Google SketchUp.

В этой программе смогут работать даже те пользователи, у которых нет опыта в проектировании. Создать можно не только жилые, но и хозяйственные строения. Пользоваться подобными конструкторами можно как онлайн, так и офлайн.

AutoCAD пользуется популярностью среди новичков и профессионалов, недостатком этого программного продукта является его высокая стоимость, что отличает и КОМПАС-3D. Программы позволяют создавать рабочие чертежи, выполнять детализацию отдельных элементов. Но использование их оправдано скорее для тех, кто профессионально занимается проектированием и строительством.

Как альтернативу можно рассмотреть Ashampoo Home Designer, которая позволяет провести расчеты площадей, длины, выбрать готовые варианты из библиотеки программы, либо создать свои. Все зависит от пожеланий и бюджета предстоящего строительства.

Элементы здания

Чертёж – основа строительной документации. От того как выполнен чертёж зависит ход строительства здания и конечный результат. Это отображение не только здания, но и всех необходимых сопровождающих коммуникаций (водоснабжение, канализация, отопление). Расход материалов и конечная стоимость постройки, все перечисленные факторы зависят от чертежа.

Чертежи фундамента

Основа здания — это фундамент. Провести расчет подземных и наземных частей фундамента, выбрать материалы для самого фундамента и гидроизоляции поможет чертёж. Он же будет основным документом для строителей, при возведении здания в целом и его отдельных элементов.

Помимо чертежа делается расчет сметной стоимости, в который включается стоимость материалов и работ.

Схема перекрытия этажей

Способы выполнения перекрытий между этажами, а также чердачных помещений отображаются в чертежах. Размеры, расход материалов, основные элементы конструкций. В зависимости от вида применяемых материалов определяется и способ выполнения перекрытий.

Лестницы

Могут быть устроены как внутри, так и снаружи здания. На чертежах отображается размер, «шаг» лестницы и указываются особенности её монтажа, как и применение материалов.

Вентиляционные каналы и дымоходы

Дымоходы и вентканалы, что также отображается на фасаде дома. Система вентиляции должна быть спроектирована таким образом, чтобы обеспечивать эффективный воздухообмен в помещениях. Дымоходы, включаются в состав системы отопления.

Каркасные дома

Планирование и проектировка каркасных домов имеют некоторые особенности. Это применение материалов, использование типового плана. И главное, что отличает каркасные дома, это скорость их возведения.

Чертежи будущего здания пригодятся не только при строительстве самого здания, но и для подачи их в государственные или муниципальные органы, осуществляющие строительный надзор и выдачу разрешений на строительство. Могут они понадобиться также и для представления в банк при получении ипотеки.

Фасад дома чертеж: как его подготовить самостоятельно?

Вся архитектурно-строительная документация должна оформляться в строгом соответствии с государственными стандартами. В нормативных документах устанавливаются размеры листов, начертание линий, типы используемых шрифтов и прочие моменты. Чертеж фасада, то есть, изображение наружных стен здания, позволяет понять, как будет выглядеть готовое строение.

Строительный чертеж – это графический документ, создаваемый в процессе проектирования здания. Выполняются чертежи методом прямоугольной проекции. Существует несколько вариантов графических документов, изображающих проектируемый объект в нескольких видах. Разберемся, как правильно выполнить чертеж фасада дома.

Содержание статьи

Основные термины

Прежде всего, стоит познакомиться с терминологий, принятой в строительстве:

• чертеж фасада – это проекция передней стены здания;

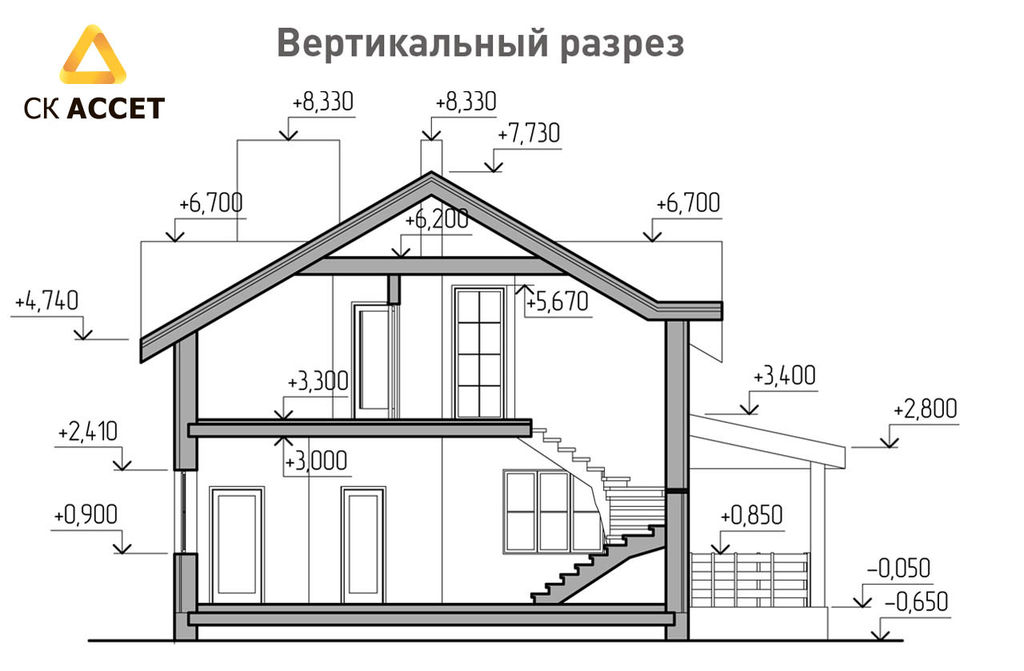

• проекции разрезов дома, выполненные вертикальной или горизонтальной плоскости, называются, соответственно, продольным и поперечным разрезом;

Совет! Срез здания по горизонтали, перенесенный на бумагу, называют планом. К примеру, чертеж может представлять собой план одного этажа или мансарды дома.

• изображение вида сверху на проектируемую группу – это генеральный план.

Требования

Любые проектные документы,  в том числе и представляющие фасад дома,  выполняются с учетом требований, сформулированных в нормативных документах.

Нормируется:

• размеры листов, на которых выполняются чертежи;
• масштаб;
• размер и вид шрифтов;
• вид наносимых линий;
• методы, применяемые для обозначения различных материалов;
• графические значки, при помощи которых изображаются отдельные детали здания.

Совет! Основными нормативными документами для выполнения архитектурно-строительной документации являются ГОСТ 2.307-68 и 2.301-68.

Масштабы

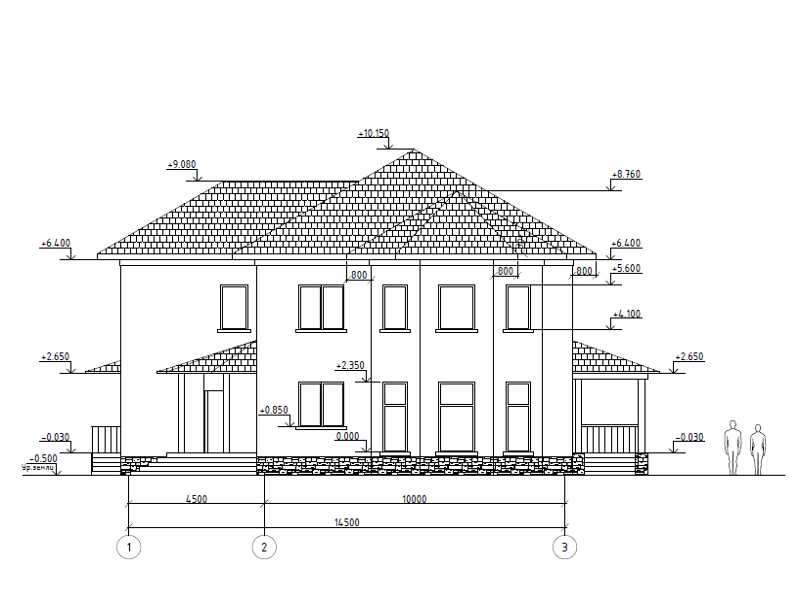

Вряд ли кому-то придет в голову изображать на бумаге фасад даже небольшого дома в натуральную величину. Как правило, чертеж фасада жилых домов изображается в масштабе 1 : 100. При проектировании промышленных зданий могут использоваться масштабы 1 : 200 или 1 : 400.

Для изображения отдельных элементов, которые могут украшать фасад, может применять масштаб 1 : 50, в редких случаях отдельные элементы изображают в натуральную величину.

Правила выполнения

Графические изображения, на которых изображается фасад здания, следует выполнять, придерживаясь достаточно жестких требований:

• ширина основной линии на чертежах равного масштаба должна быть строго одинаковой;
• для обозначения размеров и выполнения надписей, помещенных над  стрелками, используется наклонный шрифт, заголовки, а также прочие обозначения на поле листа выполняются прямым шрифтом;

• размеры, указанные в графическом документе, должны давать полную информацию. При необходимости допускается дублирование данных, указываемых на разных элементах изображения фасада;
• при обозначении размеров нет необходимости обозначать единицы измерения. Все данные указывают в миллиметрах, единственное исключение – высота над грунтом, для его обозначения используется другая единица измерения – метр, причем, данный параметр указывается с точностью до тысячной доли десятичной дроби. Если при составлении проектной документации использовались другие единицы измерения, то это обязательно указывается в примечании.

Основные требования к графическим изображениям фасадов

Чертежи наружных стен выполняются с учетом общих требований, перечисленных выше. Кроме того, если некоторые специфические нюансы, это:

• выполненное графическое изображение должно давать представление о том, как будет выглядеть готовое строение;

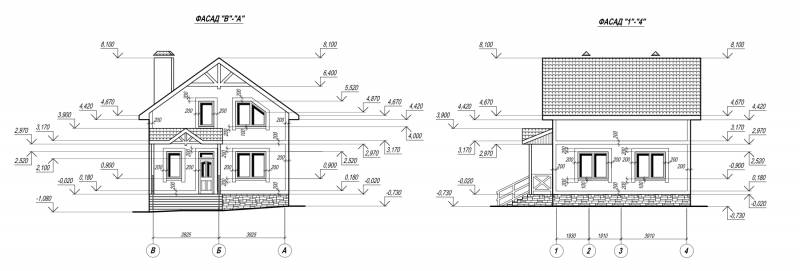

• в зависимости от изображаемой стороны здания различают несколько видов фасада – главный (передний), боковой (правый и левый), задний;
• в некоторых случаях фасад размещают на одном листе с планом, при этом, оба изображения выполняют в проекционной связи, используя одинаковый масштаб;
• на чертеже обязательно указывают все детали, планируемые к установке на реальном здании – пожарные лестницы, водосточные трубы, колонны, входные группы и пр.;
• при создании технического варианта проекта необходимо показать на чертеже падающие на наружные стены тени и тень, создаваемую самим фасадом. Для этого используется тертая тушь либо краска;
• в нижней части чертежа необходимо указать оси расположения деформационных швов, а также величину разницы высот здания.

Создание грамотного чертежа фасада здания – задача непростая, требующая наличия специальных знаний. Поэтому все вопросы проектирования лучше поручать специалистам, даже если речь идет о проектировании несложных объектов, например, летнего дачного домика. Чертежи типовых проектов можно получить достаточно быстро, а вот при создании эксклюзивных проектов потребуется время.
