Прусская стена — так называют особый тип конструкции в европейской градостроительной архитектуре средневековья. Ее более привычное название — фахверк. Здания, построенные с применением этой технологии, составляют запоминающийся облик старинных европейских городов.

Технология строительства

Слово «фахверк» образовано от двух немецких слов: fach — «секция, панель» и werk — «произведение, сооружение». Каркас фахверкового здания состоит из деревянных элементов трех типов: вертикальных (стойки), горизонтальных (балки) и диагональных (раскосы).

Страсбург, Франция (фото: Monika Neumann, Pixabay)

Кальв, Германия (фото: Th G from, Pixabay)

Именно раскосы придают сооружениям узнаваемость. Но их основная функция вовсе не декоративная, как может показаться: диагональные элементы необходимы для повышения прочности и устойчивости конструкции.

Фройденберг, Германия (фото: T Thomas, Pixabay)

Пространство между деревянными брусьями заполнялось саманом — кирпичом-сырцом из глинистого грунта. Чтобы глина не растрескивалась, ее армировали с помощью камыша и соломы. Иногда добавляли и другие материалы, например строительный мусор. Щели, образовывавшиеся между глиной и конструктивными элементами, заполняли известью и шерстью. При этом с внешней стороны каркас оставался на виду, составляя главную особенность фахверковых домов.

Ротенбург, Германия (фото: Herbert Aust, Pixabay)

Деревянные стойки зданий сначала закапывали в землю. Но поскольку дерево начинало гнить, технология со временем изменилась: опоры стали устанавливать на широких валунах, закопанных в грунт. Эта технология стала прообразом современного фундамента.

История и распространение фахверка

Фахверковая конструкция, согласно историческим источникам, зародилась еще в X–XI веках в Европе. Каркасные дома возводились в лесистой местности, а росту качества зданий немало способствовало кораблестроение: морские плотники отлично умели соединять балки в разных конфигурациях.

Одно из старейших фахверковых зданий находится в немецком городе Кведлинбурге. Историки датировали его 1347 годом.

Кведлинбург, Германия, самый старый фахверковый дом (фото: Torsten Maue, Flickr.com)

Широкое распространение технология получила только в XV–XVI веках. Постепенно стали строить и многоэтажные дома, что было актуально для густонаселенных городов. А к традиционному дизайну стали добавлять черты барокко, готики и ренессанса.

Лидерство по количеству каркасных домов подобного плана всегда удерживала Германия. Считается, что зародился фахверк именно там: на это намекает и немецкое название. В Германии сейчас есть интересный туристический маршрут «Немецкая фахверковая улица».

Фото: Siggy Nowak, Pixabay

Постепенно фахверк распространился по другим странам. Сегодня много подобных сооружений можно встретить в Австрии, Франции, Бельгии, Чехии и Прибалтике, включая Калининградскую область.

Фахверк в Зеленоградске Калининградской области

Примеры фахверковых зданий в Пионерском

В Пионерском уцелело несколько образцов старинной каркасной технологии. В основном они сосредоточены на ул. Комсомольской, в той ее части, которая раньше именовалась Дорфштрассе или «Деревенская улица». Примеры наиболее интересных фахверковых сооружений Пионерского, построенных в первые годы XX века:

• Бывший пансионат «Шарлотт» (Charlotte), д. 53.
• Вилла (название неизвестно), д. 57.
• Вилла «Шолль» (Sholl), д. 59.
• Вилла «Вайс», (Weiss), д. 63.
• Вилла с березами, д. 44 (по некоторым источникам, дом построен в XIX веке).

Вилла «Шарлотт» (ул. Комсомольская, д. 53)

Вилла (ул. Комсомольская, д. 57)

Вилла «Шолль» (ул. Комсомольская, д. 59)

Вилла «Вайс» (ул. Комсомольская, д. 63)

Вилла с березами (ул. Комсомольская, д. 44)

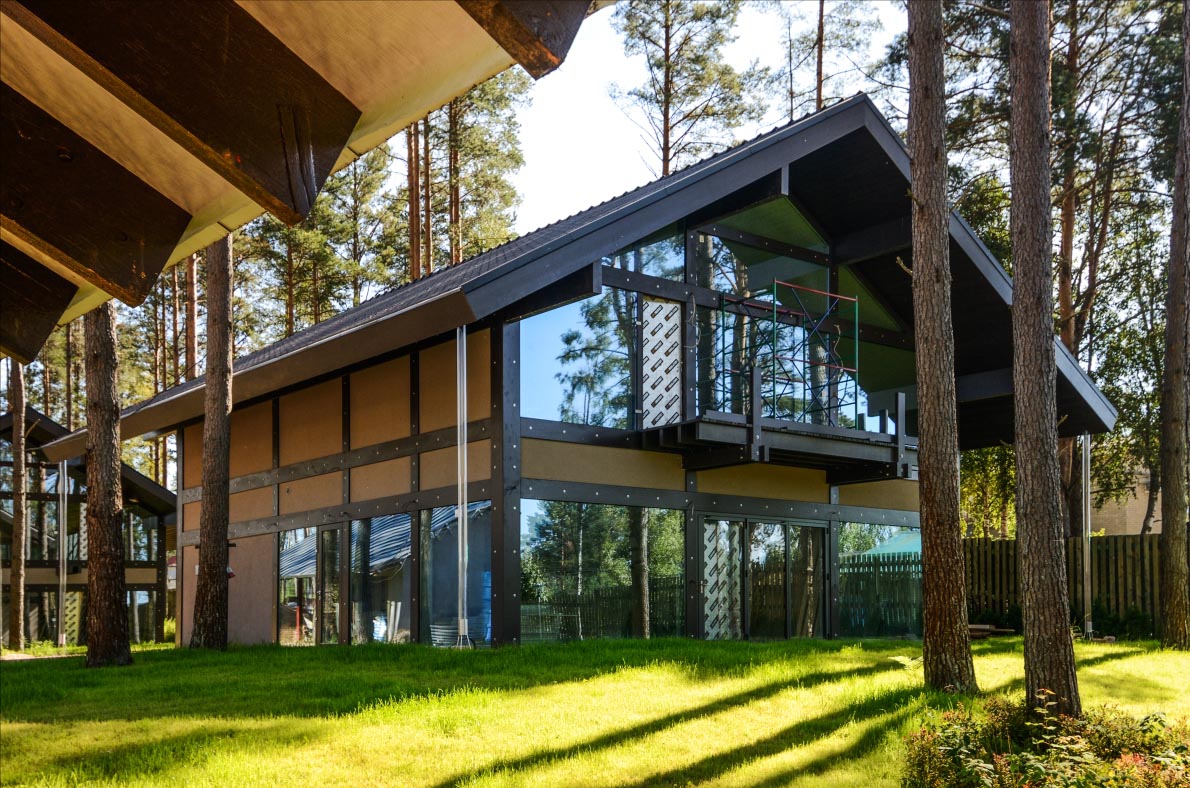

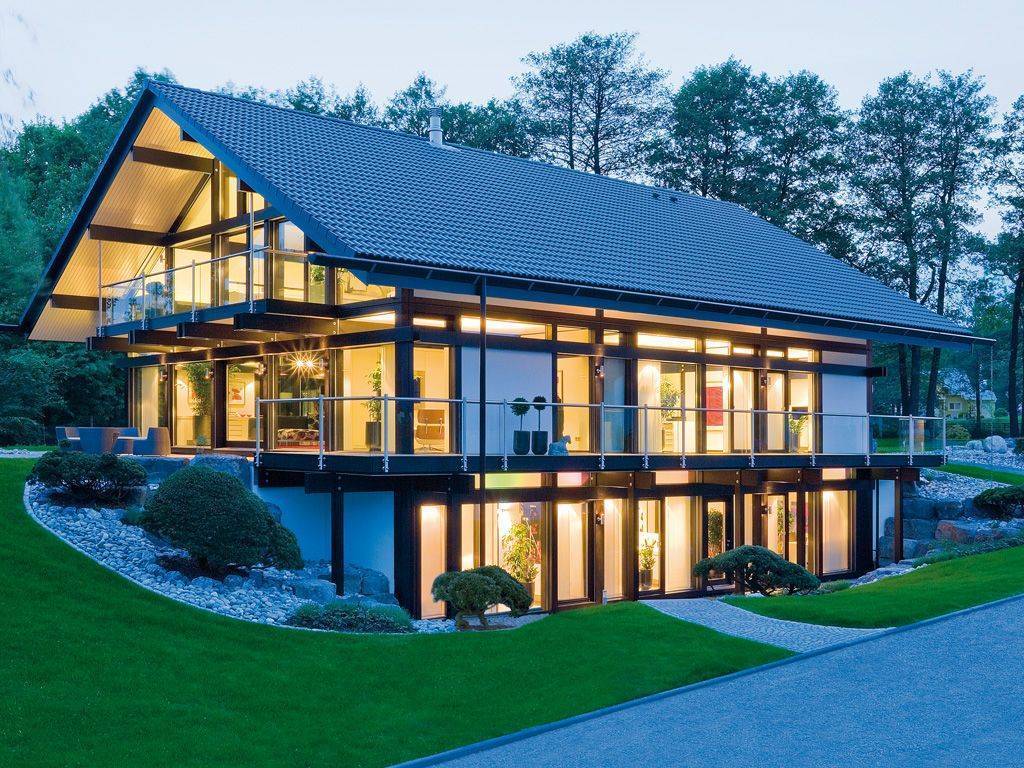

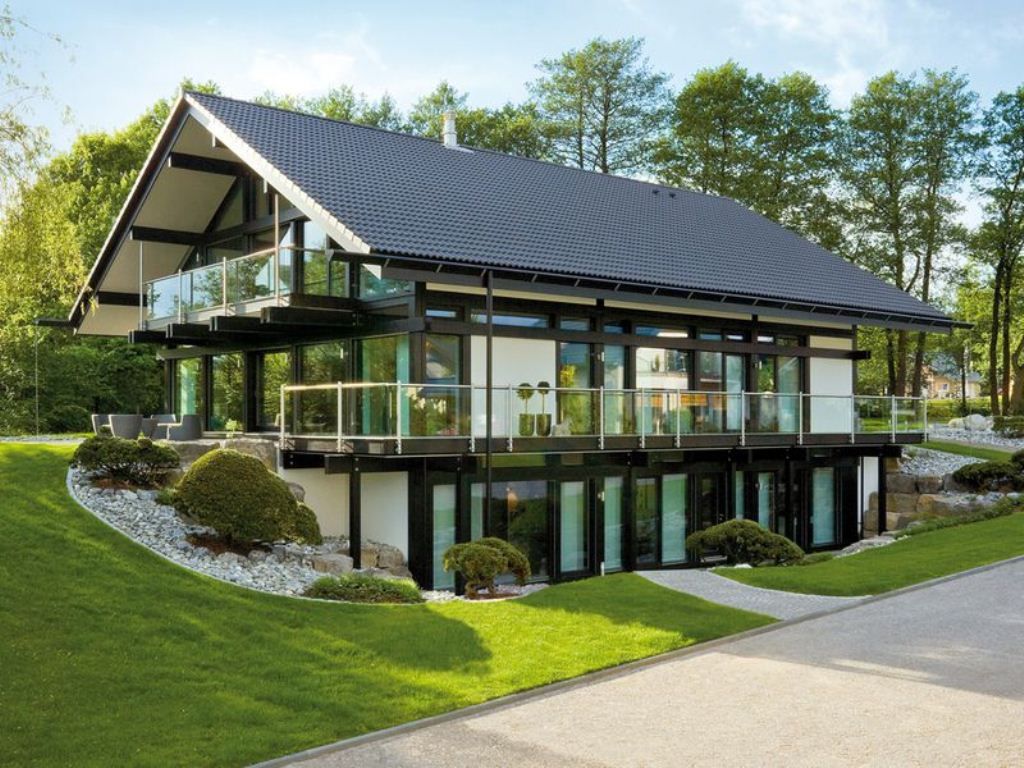

Современный фахверк

Поскольку фахверковая конструкция обладает сравнительной простотой, долговечностью и надежностью, она имеет своих почитателей и сегодня. Из недостатков отмечают подверженность дерева гниению и плесени, а также слабую огнеупорность. Поэтому тренд в европейском строительстве — дома по фахверковой технологии, но с заменой всех деревянных элементов на железобетонные. Современный облик им часто придают с помощью панорамного остекления.

Современные здания «под фахверк» в Пионерском

Также встречается так называемый тип зданий «под фахверк». В этом случае то, что выглядит как раскосы, опоры и стойки, — это в действительности не несущие элементы конструкции, а всего-навсего деревянные планки, наложенные поверх отштукатуренных фасадов. Визуальное сходство достигнуто, но практических преимуществ фахверковых домов эти сооружения не имеют.

Максим Эвальд, ProBaltiku.ru

Фото: Светлана Кравцова

Фахверк | это… Что такое Фахверк?

Фахверк (нем. Fachwerk — (каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок из древесины хвойных пород. Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появляется в XV веке в Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши).

История

Наиболее древним из дошедших до нас деревянных зданий каркасной конструкции является храм в Японии, построенный из кедра свыше 1300 лет назад^{[источник не указан 115 дней]}. Вообще, каркасный метод в этой стране использовался довольно широко, в частности, для строительства крепостей (а «каркасно-бумажный» тип жилого здания позволял жильцам выжить в случае тайфуна или землетрясения). В Германии существуют исторические сооружения, построенные в XIV веке, один из которых, датируемый 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение). Дом, построенный по фахверковой технологии, называется фахверкхаус.

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома человек строил везде, где только произрастали леса, и где уровень культуры и технического развития создавали благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путем было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна еще древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая ее с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась. Чтобы не испортить внешний вид деревянных элементов фахверка, последние можно предварительно оклеить малярным скотчем.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трехгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трех-четырех рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

• Балка Виренделя

Ссылки

• FwHaus.ru — русскоязычный сайт о фахверковой архитектуре

Деревянные дома в Турени

Общий

Тур хорошо снабжен ресторанами и магазинами, а также привлекает большое количество посетителей своим средневековым районом. Красивые фахверковые дома в Старом городе всегда вызывают восхищение. То же самое верно для Амбуаза и Шинона. Там вы часто встретите привлекательный дом, построенный в технике фахверк.

Деревянно-каркасные дома: история и техника

Фахверковый дом – Шинон

Эта строительная техника восходит к римскому периоду

Под фахверковыми балками понимается сборка деревянных балок как по горизонтали, так и по вертикали (в виде сетки), а также в форме Андреевского креста и, в последнее время, в форме ромба. Для заполнения пространств внутри каркаса использовали саман , смесь глинистой почвы и соломы или сена, а также кирпичи и другие материалы.

Сначала наши предки-строители использовали длинные деревянные балки  , а затем постепенно перешли на более короткие куски дерева , которые было легче найти и доставить в центр городов.

Каркасно-консольный дом

Чтобы деревянные балки не повреждались влажностью земли, фахверковые дома были построены поверх фундаментной стены или элементов каменной кладки. Многие дома также имели выступы. Как вы можете видеть на фотографии этого средневекового дома в Шинон , верхний этаж выходит за пределы нижнего уровня, защищая нижние стены от дождя, обеспечивая при этом больше жилого пространства наверху. Но чтобы остановить распространение огня и по соображениям общественного здравоохранения (чтобы пропускать больше ветра и солнечного света на улицы, чтобы ограничить неприятные запахи и болезни), начиная с периода Возрождения было построено меньше конструкций с выступами.

Деревянные дома в Турени

Расположенная в самом сердце исторического центра Tours , Place Plumereau часто упоминается как великолепный пример архитектуры с деревянным каркасом. Эти здания были сохранены благодаря плану сохранения, запущенному в 1973 году и основанному на Законе Мальро (1962 г.), направленном на защиту и приумножение исторического наследия Франции. Это была дальновидная инициатива, учитывая сегодняшний уровень активности, связанный с туризмом!

Place Plumereau и фахверковые дома – Tours

Ниже приведены несколько примеров домов с деревянным каркасом, которыми вы можете не спеша полюбоваться во время посещения Амбуаз , Шинон и   Тур , между посещениями замков Луары . Среди них дом , покрытый сланцем , материалом, используемым для богатых городских домов.

Средневековый дом, покрытый сланцем — Шинон

Центр города Амбуаз

Сад Сен-Пьер Ле Пуэлье — Туры

Деревянные дома — Амбуаз

Флаги, сумки и фахверковые дома | Кристофер Ларсон

Кристофер Ларсон

Подписаться

·

Моя любовь к фахверковым домам и где их найти

Сначала были построены фахверковые дома в Северной Европе, где леса были густыми, а люди сердечными. Они появляются в основном во Франции и Германии, но вы можете найти их и в других местах, например, в Англии и Швейцарии. Первые фахверковые дома были построены в Германии примерно в 1300-х годах, а по-настоящему популярным этот стиль стал с 1400-х по 1600-е годы.

При рассмотрении географического положения фахверковых домов необходимо учитывать исторический контекст, в котором были построены эти деревни. В то время большинство этих домов строились, не было настоящей «Франции» или «Германии», как мы их знаем сегодня. Итак, мы смотрим на границы и думаем, да, удивляемся, откуда столько архитектурного сходства между двумя довольно разными странами.

Ну, это потому, что между городами Германии и других городов Северной Франции передавался изрядный объем знаний и передового опыта. Да и в то время строительство фахверковых домов было более экономичным и практичным, отсюда и их распространенность.

Но это не значит, что все подхватили это или что все деревни созданы равными. По мере того, как деревни росли, многие из этих домов были заменены архитектурой в стиле барокко в стиле Парижа, Вены и т. д., или просто новыми версиями деревенской архитектуры. Это означает, что места, где мы находим наибольшую концентрацию фахверковых домов, находятся в более отдаленных районах или в районах, которые были намеренно сохранены, как, например, в Германии.

Сделайте быстрый поиск в Google по фахверковым домам, и вы подумаете, что такие дома есть только в Германии. Это неправда, но Германия представляет свои фахверковые деревни на удобном маршруте, который называется Deutsche Fachwerk Straße или Немецкая дорога фахверковых домов.

Эта дорога в значительной степени проходит с юга на север, прямо вдоль красных частей карты выше. Именно здесь в Германии больше всего деревень с самыми фахверковыми домами. Но это не значит, что нет других мест, где можно найти фахверковые дома, это просто верный способ убедиться, что вы их не пропустите.

Впервые я приехал в Германию в 2003 году со своей семьей, тогда мне было 15 лет. У меня не так много воспоминаний об этой поездке, которые были бы действительно моими (я имею в виду, не под влиянием просмотра фотографий после этого), но одно я помню, как ехал вдоль Рейна и через пол-года зашел в ресторан поесть шницель. бревенчатый дом.

Это воспоминание застряло во мне и заставило меня посетить такие места, как Руан и Кольмар во Франции, а также другие города, такие как Кохем, Моншау, Кведлинбург, Вернигероде, Брауншвейг и Кобург в Германии. Я также собираюсь через неделю в Ротенбург-об-дер-Таубер, и у меня есть так много других деревень, которые я хочу посетить из-за их фахверковых домов.

Эта любовь к этим домам подтолкнула меня вперед, и я хочу поделиться этой любовью с вами. Итак, с этим введением я хочу сосредоточиться на некоторых из моих любимых фахверковых домов из моих любимых маленьких деревень!

Поскольку большинство моих любимых мест находятся в Германии, я начну оттуда.

Кведлинбург: до сих пор находится в верхней части моего уже посещенного списка, и я был там уже дважды и даже не могу выразить, как сильно я люблю этот маленький кусочек рая. На холме есть романская церковь, в старом городе объект всемирного наследия ЮНЕСКО и одни из лучших переулков, по которым я когда-либо бродил.

Я был здесь даже в январе, и мне очень понравилось в холодную, серую и темную погоду, поэтому я могу только представить, каково это летом. Моими любимыми местами для изучения, без сомнения, являются городская площадь перед церковью, Stiftskirche St. Servatius на вершине холма, а затем Finkenherd, который находится прямо у собора (и на первом фото в этом посте). Этот маленький остров фахверковых домов такой причудливый. Не пропустите!

Wernigerode : Здесь так много фахверковых домов, что просто сногсшибательно. При этом лучшая часть города — это, безусловно, ратуша и замок. Это довольно близко к Кведлинбургу и заслуживает второй половины вашего дня поездки в Гарц.

Monschau: Однажды я зашел сюда по прихоти, увидев несколько фотографий в Instagram, и, мальчик, я не был разочарован. Мой телефон в значительной степени думал, что я был в Бельгии — просто чтобы вы знали, в каком направлении вы движетесь.

Что мне понравилось в Моншау, так это то, что он представлял собой смесь британской и немецкой архитектуры. На домах были эти сланцевые/каменные днища, типичные для большей части Англии (особенно Корнуолла), и фахверковые крыши, которые я полюбил. Фактор реки и замка, и это абсолютно стоит остановиться.

Я перееду во Францию, чтобы здесь все шло своим чередом. Есть два места, которые мне очень нравятся во Франции, когда речь идет о фахверковых домах. Интересно, что на самом деле они находятся на противоположных концах страны — в Нормандии и Эльзасе.

Руан: Когда мы выбрали это место в рамках двухдневной поездки из Парижа, я больше думал о соборе и исторической важности города — Жанна д’Арк, английские короли, Моне, просто назвать несколько. Когда мы добрались туда, мне показалось, что я попал в фахверковый рай. Не то, что я ожидал от этой части Франции!

Там были причудливые маленькие улочки, массивные соборы, окруженные фахверковыми домами, плюс вся история и все, ради чего я пришел в первую очередь. Когда дело доходит до погони за фахверковыми домами, Руан должен быть в вашем списке!

Кольмар: Вероятно, один из самых известных городов своими фахверковыми домами. Кольмар и регион Эльзас имеют одни из лучших деревень во Франции. Есть причина, по которой Instagram так любит это!

Когда я был там, это было после Рождества, и все еще было много рождественских украшений, поэтому, если вы можете, я бы порекомендовал посетить этот район на праздники.
