Этапы строительства дома из бруса: Этапы строительства дома из бруса

Технология строительства дома из бруса, этапы строительства, установка дома на фундамент, покрытие крыши, отделка после усадки

Строительство дома из бруса естественной влажности – трудоемкая работа, но результат превосходит все ожидания. Ведь заказчик получает недорогой дом с высокими экологическими характеристиками. Возведение такого строения, будь то коттедж или дача, проводится по определенной технологии. Рассмотрим ее подробнее.

Работы начинаются с рытья траншеи и ее подготовки под закладку фундамента. На этом этапе проводятся отсыпка ямы песком и тщательная трамбовка. Для строительства брусового дома может укладываться как монолитный ленточный, так и свайный фундамент. Второй вариант обычно используется для дач и других нежилых сооружений, первый – для строительства жилья.

Сооружение фундамента начинается с монтажа каркаса, а также опалубки надземной части. Для этих целей используется особо прочная стержневая арматура. Затем в подготовленные траншею и опалубку заливается бетон. Работы над фундаментом предусматривают также сооружение продухов в цоколях (по одному на каждой стороне) и обеспечение гидроизоляции. После того как фундамент готов, строители выполняют нижнюю обвязку и монтируют лаги для пола. Затем пол прокладывается утеплителем, и только потом настилается половая доска.

I этап строительства

Следующий шаг в строительстве – возведение стен и внутренних перегородок. Для работ используется материал с тремя видами сечений – 150 х 150, 150 х 200, 200 х 200. Сборка проводится по самой надежной, но и самой трудной в исполнении технологии – «в теплый угол». В этом случае брусья присоединяются друг к другу при помощи шипов и пазов, вырубаемых вручную. Угол называется «теплым» или «ласточкин хвост», потому что напоминает хвост ласточки. Это соединение придает прочность всей конструкции, а также максимально защищает углы будущего дома от продувания.

Все эти работы позволяют плотникам добиться повышенной герметичности и прочности углов, а заказчикам – значительно сэкономить на отоплении при эксплуатации дома. В качестве крепежа для брусьев используются деревянные шканты. Они забиваются в шахматном порядке, строго через определенные расстояния.

Завершающей фазой строительных работ становится монтаж крыши: установка обрешетки, устройство кровли, обеспечение гидроизоляции. После этого можно считать, что дом готов: остается выполнить только отделочные работы. Строения из бруса естественной влажности обшиваются снаружи сайдингом, вагонкой или блокхаусом – на выбор заказчика.

II этап строительства — внутренняя отделка, установка окон и дверей.

Многие заказчики бывают удивлены, когда узнают, что при строительстве дома из обычного бруса необходим технологический перерыв – минимум 6-9 месяцев. Добротный дом из бруса — это не каркасно-щитовой дом, он не может быть сдан за пару месяцев. Ему требуется время для усадки и естественной усушки. Только после того как он «акклиматизировался», производится монтаж дверей и окон, внутренняя отделка.

Этапы строительства дома из бруса

Строительство домов из бруса состоит из нескольких этапов, очередность и правильность выполнения которых необходимо соблюдать, не зависимо от того, решили вы построить дом из бруса самостоятельно или обратились к специалистам.

Основные этапы строительства дома из бруса:

• Проектирование дома из бруса;
• Строительство фундамента;
• Укладка первого венца и устройство чернового пола;
• Монтаж стен;
• Сборка стропильной конструкции и монтаж кровли;
• Монтаж дверей и окон;
• Утепление и отделочные работы;

Можно построить загородный дом из бруса  для временного или постоянного проживания. Но учитывать способ эксплуатации необходимо заранее. В зависимости от назначения дома выбирают основной строительный материал, то есть брус. Для дачного домика подойдет брус сечением от 120 мм. Дом для постоянного проживания стоит строить из бруса сечением 200-220 мм. Стены из бруса такой толщины обеспечат сохранность тепла в вашем доме.

Возможно изготовление бруса и большего сечения, но это скорее эксклюзив, так как приводит к ощутимому удорожанию строительства. Итак после того как вы определились с условиями эксплуатации и выбрали подходящий материал, надо подготовить проект будущего дома из бруса.

Проект дома из бруса:

Для составления проекта надо определится с основными размерами дома. Следует помнить, что стандартная длина бруса 6 м, и для строительства дома длиннее 6 м будет нужна стыковка бруса по длине. Так же надо определиться с количеством этажей и комнат. Расположением дверных и оконных проемов, высотой стен. Выбрать конструкцию крыши и основные строительные материалы.

С учетом всех этих данных составляется проект дома. Проект потребуется для изготовления бруса, и последующего строительства дома. Поэтому следует ответственно отнестись к его составлению, чтобы избежать неразберихи в дальнейшем.

Строительство фундамента:

Дома из бруса можно возводить на мелкозаглубленном ленточном фундаменте. Так же могут применяться буронабивной или винтовой, свайные фундаменты. Выбор типа фундамента зависит от расчетной нагрузки и особенности грунта на участке. Если после изготовления свайного фундамента можно сразу продолжить возводить дом из бруса, то после заливки ленточного фундамента необходимо выдержать паузу, для набора фундаментом необходимой прочности. После подготовки фундамента можно приступать к укладке первого венца и устройству чернового пола.

Укладка первого венца и устройство временного пола:

На подготовленный фундамент под первый венец укладывают гидроизоляцию (рубироид). На первый венец приходится основная нагрузка в сочетании с повышенным воздействием влаги. Чтобы защитить венец и продлить срок его службы, под него часто подкладывают подвенечную доску сечением 200*50 мм. В качестве материала для подвенечного оклада как правило используют лиственницу.

На подвенечную доску укладывают первый венец. Подвенечный оклад и первый венец, в обязательном порядке должны быть тщательно обработаны антисептикоп. На торцах бруса размечаются и делаются запыли образующие паз на одном брусе и шип на другом (могут быть разной формы в зависимости от метода сборки). Они позволяют более точно соединять брус и исключить продувание углов дома при эксплуатации. В стыки прокладывается утеплитель.

Так же запиливаются места соединения периметра дома с перегородками. Одновременно со сборкой оклада и первого венца устанавливаются лаги. Лаги устанавливаются в уровень оклада если он выполнен из бруса. Или, в случае когда используется подвенечная доска, лаги могут быть установлены в уровень первого венца. По лагам настилается временный пол по которому можно ходить во время сборки сруба. В последствии временный настил убирают и стелят черновой, а затем и чистовой пол.

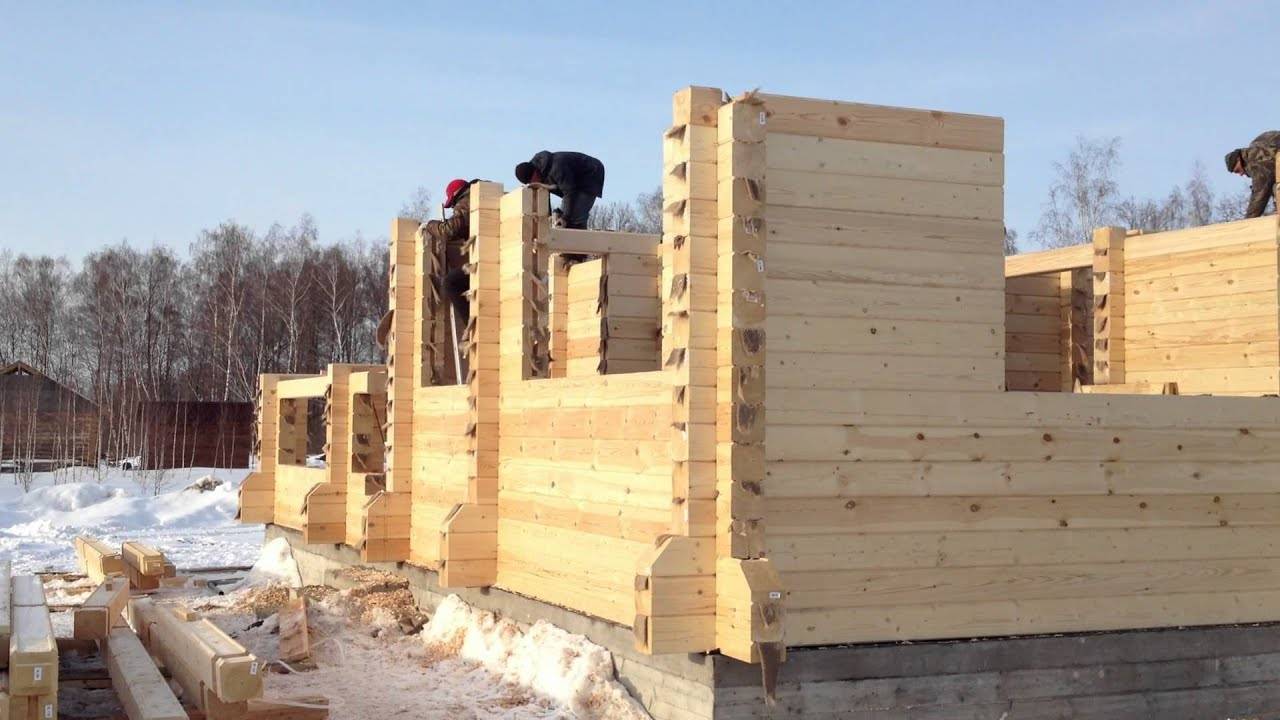

Монтаж стен:

На углах и по длине первого венца сверлятся отверстия под шканты или нагели в зависимости от применяемого метода сборки. Шканты и нагели позволяют связать венцы дома из бруса между собой и исключить выкручивание бруса. Производится последовательная сборка венцов дома. Каждый последующий венец начинают укладывать после завершения предыдущего. Между венцами стен прокладывают утеплитель, это может быть джут, пакля или мох.

Возле оконных и дверных проемов устанавливаются нагели, во избежании перекосов стены. Через большие пролеты пропускают целый брус, который выпиливают только после усадки дома, перед установкой окон и дверей. Целый брус предотвращает неравномерную усадку или деформацию стены с большими проемами. После сборки стен сруба, сверху устанавливаются и закрепляются балки перекрытия.

Сборка стропильной конструкции и монтаж кровли:

На закрепленных балках перекрытия, для удобства, делают временный настил, и приступают к сборке стропильной конструкции. Двускатная крыша с каркасными фронтонами является самым простым и экономичным вариантом крыши. Для изготовления стропил используют доску сечением 50*200 мм или 50*150 мм. Для каркаса фронтонов можно использовать ту же доску что и для стропил. Обшивается фронтон сайдингом или обрезной доской 25*150 мм.

Стропила собираются и устанавливаются вертикально, на расстоянии не более 1 метра друг от друга. К основанию стропила крепятся гвоздем в подготовленное отверстие, и для надежности стягиваются металлическими скобами или уголками. Для прочности, стропила можно соединить продольной балкой, или несколькими (на больших скатах). Сверху стропил устанавливается коньковая доска, и выполняется утепление крыши и набивка обрешетки (вид обрешетки зависит от выбранного кровельного материала).

На обрешетку скатов расстилается гидроизоляция и крепится кровельный материал. Если фронтоны не обшиваются сразу, то их тоже необходимо закрыть гидроизоляцией, чтобы дождь и снег не забивало внутрь дома. В таком состоянии дом из бруса оставляют на 1-2 года, для сушки и усадки. Только в домах из клеенного бруса можно сразу преступать к монтажу дверей и окон, и отделочным работам.

Монтаж дверей и окон:

После просушки и естественной усадки, можно приступать к монтажу дверей и окон. Непосредственно перед монтажом, дверные и оконные проемы подрезаются и на них устанавливается окосячка сверху и по бокам.

Между срубом и верхним косяком оставляют зазор 8-15 см, для усадки сруба, который заполняется мягким утеплителем (пакля, минвата). Верхний и боковые косяки могут скрепляться друг с другом, но не крепятся к срубу, чтобы не препятствовать его дальнейшей усадке.

В уже обрамленные косяками дверные и оконные проемы устанавливают двери и окна. После этого можно приступать к утеплению и внутренней отделке дома из бруса.

Утепление и отделочные работы:

Дом из бруса, при соблюдении технологий сборки довольно хорошо держит тепло, но чтобы сделать его еще более энергоэффективным, и исключить продувание, стены дома можно утеплить. Утепление можно производить как снаружи, так и изнутри. Для этого используют разные утеплители, но чаще всего минвату. Обязательно утепляют крышу и пол. Также обязательно использовать пароизоляционную подложку, чтобы избежать скопления конденсата в местах утепления, вызывающего интенсивное гниение дерева.

После утепления приступают к отделке. В дома из бруса можно использовать практически любые современные отделочные материалы. В санузлах после определенной подготовки можно укладывать плитку. Для стен и потолков, при отделке домов из бруса, часто используют натуральные материалы (вагонка, блок хаус). Иногда оставляя открытыми балки, в качестве декоративных элементов.

Заключение:

При соблюдении очередности этапов строительства дома из бруса и технологий их проведения, построенный дом будет долго радовать вас теплом и уютом, в неповторимой атмосфере, созданной естественным природным материалом.

Видео: Этапы строительства дома из бруса
