Дренажная дома загородного дома: Дренажная система для загородного дома

Дренаж загородного дома особенности, устройство

Наличие в грунте лишней влаги значительно повышает вероятность разрушения фундамента загородного дома. Вызвать его могут как подземные воды, залегающие на небольшой глубине, так и скопления осадков вблизи дома. Обеспечить надёжную защиту от их негативного воздействия поможет своевременно обустроенный дренаж, позволяющий значительно снизить количество влаги на участке.

Помните: даже самая качественная гидроизоляция не сможет стопроцентно защитить от воды, если на территории участка пролегают грунтовые воды. В этом случае обязательно потребуется и дренажная система, которая отведёт воду и предотвратит подтапливание дома.

Как устроен дренаж загородного дома?

Устройство дренажной системы зависит от её типа. Существуют дренажи поверхностного типа, которые эффективно справляются с талыми и осадочными водами, но не отводят грунтовые воды. В основном используются три разновидности: ливнёвая канализация, линейная система, точечная система.

Ливнёвая канализация представляет собой поверхностный дренаж, прокладываемый вокруг загородного дома: излишняя влага уходит по специально установленным для этого отводам. Её монтаж отличается относительной простотой, позволяющей выполнить его своими руками. Не требует серьёзных вложений.

Линейная система включает в себя ряд углубленных в грунт каналов, по которым талая и дождевая вода устремляется прочь от здания к дренажному колодцу. Для её установки применяются более прочные материалы, обеспечивающие значительно больший срок службы и эффективность.

Точечная система предназначена для локального отвода влаги в местах? где предполагается скопление воды – например, у поливочного шланга, душевой кабины, дождевого водоcтока. Как и при линейном варианте можно объединить несколько точечных систем для оттока в воды в общий колодец.

Глубинный дренаж – полная защита дома от почвенных вод

При пролегании на участке грунтовых вод описанные выше системы дренажа бесполезны — необходим монтаж глубинного дренажа. Его конструкция включает сеть заглубленных в грунт каналов, которые понижают уровень подземных вод. Специальные траншеи собирают воду, которая уходит прочь от фундамента загородного дома в центральный колодец.

Всегда ли нужна ли установка глубинного дренажа?

Заказывать дренаж для загородного дома нужно только после того, как будет определено наличие грунтовых вод на участке. В нашей стране оно встречается примерно в половине случаев, поэтому нельзя заранее быть уверенным, что без глубинного дренажа можно обойтись. Не стоит гадать: лучше вызвать специалистов, которые точно определят целесообразность установки того или иного типа дренажа. Да, монтаж система отвода грунтовых вод обойдётся дороже, но не стоит экономить, когда речь идёт о сохранности фундамента всего дома – ведь при его разрушении потери будут куда более внушительными, чем траты на эффективную систему защиты от почвенных вод и осадков.

Интересует строительство дома? Обращайтесь!

Наша компания, профессионально занимается строительством частных домов в Москве и Московской области.

Особенности дренажной канализации загородного дома

Отвод избыточной влаги от конструкции фундамента или цоколя здания — важная задача, которую предстоит решить домовладельцу. Для достижения этой цели используется дренажная канализация, представляющая собой осушительную систему, способную существенно снизить риски возможного подтопления.

План повествования:

• Зачем нужен дренаж;
• Классификация и особенности;
• Методы расположения дренажа:
  • Пристенно или линейно;
  • Пластом;
  • Кольцом;
  • Глубинный;
  • Горизонтальный;
  • Вертикальный;
  • Комбинированный;
• Подготовка к прокладке дренажной системы;
• Особенности устройства водоотводной канализации на участке;
• Пошаговый монтаж пристенного дренажа;
• Полезные рекомендации.

Зачем нужен дренаж

При строительстве зданий и сооружений, проектом обычно предусматривается наличие отмостки — особого бетонного пояса, расположенного под заданным углом к поверхности стены. Но это водоотводное сооружение убирает влагу частично.

Для того чтобы стены и фундамент не подмывались грунтовыми водами, тающим снегом, выпадающими осадками, нужна специальная дренажная канализация, предусмотренная для загородного дома. Обустроенный на территории вокруг здания дренаж помогает предотвратить ряд проблем.

1. Застой воды. Она проходит сквозь слои грунта свободно, не скапливается на одном уровне. Так удается избежать заболачивания почвы, ее пучения при понижении атмосферных температур. Осадка здания происходит более равномерно.
2. Просачивание влаги в конструктивные элементы дома. В любом материале, от дерева до бетона и кирпича, есть микрополости, способные накапливать проникающую внутрь воду. Их основная опасность заключается в том, что при замораживании ледяные кристаллы начинают распирать конструкцию изнутри.
3. Разрушение стен и фундамента. При скоплении внутри влаги они растрескиваются, теряют прочность, здание проседает, перекашивается.
4. Накопление воды в подвале, цоколе. Избыточная влажность опасна тем, что создает благоприятные условия для роста патогенных микроорганизмов. Грибок, плесень, коррозия металлоконструкций не появятся, если вокруг дома проложена система осушения.
5. Образование мостиков холода. Из-за них дом становится менее энергоэффективным, теряет тепло, промерзает.

Формально дренаж не является обязательным элементом подземных коммуникаций. Но он необходим на участках с высоким залеганием грунтовых вод, а также в зонах подтопления, на объектах в паводковых зонах.

В регионах с обильными осадками осушение помогает отвести атмосферную влагу от поверхности почвы, не допуская ее разлива, попадания внутрь подвала.

Классификация и особенности

Дренажная канализация на участке бывает поверхностной или заглубленной, с размещением основных коммуникационных линий под землей.

Поверхностные варианты дренажа используются в следующих случаях.

1. Слабой фильтрационной способности грунтов. Плодородный слой оказывается постоянно переувлажнен из-за близкого расположения пласта глины.
2. Естественном образовании низин в рельефе местности. В них вода стекает без дополнительных усилий. Участок постоянно находится в зоне подтопления.
3. Застое влаги. Если окружающий ландшафт не имеет естественного уклона, высока вероятность, что после таяния снега вода так и останется на участке.

Классификация этого типа систем предполагает их деление на 3 основные группы, согласно особенностям устройства.

Методы расположения дренажа

Существует несколько способов, где и как можно разместить дренажную систему.

Пристенно или линейно

Прокладка водоотводных коммуникаций происходит одновременно со строительством отмостки и фундамента. Они обеспечивают удаление влаги от надземных частей основания под зданием.

Формируется водоотвод в виде траншей, опоясывающих периметр объекта, с глубиной залегания около 0,5 м. Обязательным условием при прокладке дрен является создание уклона, позволяющего естественным путем эвакуировать воду с поверхности почвы к смотровому колодцу.

Пластом

Усиленный вариант дренажа, организуемый под фундаментом, до его строительства или заливки. Формируется на основе песчаной подушки высотой не менее 300 мм со сплошной гравийной засыпкой или с призмами из щебня.

Периметр водоотводного пласта должен выходить за границы фундамента. Завершающим слоем в нем станет перлит, помогающий исключить протекание бетона при заливке на дренажную систему.

Кольцом

Этот метод осушения применим как в условиях загородного дома, так и непосредственно на участке. Он необходим там, где грунтовые воды залегают слишком высоко. Кольцевая система располагается на определенной дистанции от дома, с отступом не менее 5 м, на глубине 30—70 см.

Это единственный вид поверхностных систем, который можно прокладывать без дополнительных затрат уже по завершению этапа строительства жилого здания.

Глубинный

Подземный дренаж предназначен для обустройства на участках с плотным, глинистым типом почвы. Строить поверхностные системы на них бессмысленно. Здесь формируется сложная, многоуровневая канализация для удаления влаги, при помощи которой можно осушить низины, пойменные участки.

Глубинные способы водоотведения называют закрытыми, так как они не влияют на внешний вид участка, дают сохранить особенности его ландшафта. Этот тип коммуникаций обязателен для применения при наличии в непосредственной близости природного водоема — реки, озера, пруда.

Участки в низине, со склонностью почвы к заболачиванию, территории, где возведены здания с эксплуатируемым подвалом, цоколем, обустраиваются именно глубинным типом дренажа. На стадии строительства он может быть пристенным или траншейным, после возведения дома — кольцевым.

Горизонтальный

Глубинные горизонтальные системы имеют значительную протяженность. Дренаж осуществляется при помощи специального трубопровода, размещенного на участке. На углах и в точках понижения уровня формируются смотровые колодцы, позволяющие производить ревизию и обслуживание.

По трубам вода дренажной системы отправляется в накопители, откуда частично эвакуируется путем сброса в грунт. Оставшуюся жидкость выкачивают принудительно, при помощи насосного оборудования. Она пригодна для полива, может использоваться в хозяйственных нуждах.

Глубинный горизонтальный дренаж прокладывается по аналогии с поверхностным:

• кольцеобразно;
• пристенно;
• пластом.

Последний вариант особенно интересен. Он предполагает формирование искусственного водоема под фундаментом. Внутри такого искусственного резервуара находится щебеночная и песчаная засыпка высотой не менее 30 см от дна. Вывод влаги осуществляется естественным путем и принудительно.

Вертикальный

Достаточно дорогостоящий вариант водоотведения. В нем используются 2 основных элемента:

• понижающие скважины;
• водоприемные колодцы.

Откачка лишней влаги происходит принудительно, с установкой насосной станции. Глубина понижающих скважин варьируется в диапазоне 20—50 м.

Комбинированный

Компромиссное решение с элементами вертикальных и горизонтальных систем. Используется там, где невозможно сделать выбор в пользу единственно верного варианта.

Подготовка к прокладке дренажной системы

Формирование водоотводных траншей с трубами внутри требует точности предварительных расчетов. На подготовительном этапе для него выполняется целый комплекс изысканий геологического и геодезического характера. Они позволят оценить, насколько глубоко расположены водоносные слои.

Также подготовка включает в себя выбор дренажного сооружения. Поверхностные прокладываются в умеренно рыхлых грунтах, заглубленные в более плотных. Имеет значение и степень заболоченности территории, глубина промерзания почвы в зимний период.

Осушение может выполняться для:

• понижения уровня грунтовых вод;
• перенаправления собираемой дождевой влаги;
• защиты фундамента и цокольного этажа от затопления.

На участках с низкими фильтрационными свойствами почвы дренажные системы дополняются ливневыми канализациями. В процессе составления расчетов осуществляется определение:

• точной протяженности коммуникаций;
• количества элементов в их составе;
• типа материалов, необходимых для работы.

По завершению этапа проектных работ можно приступать непосредственно к закупке комплектующих, а затем и к подготовке траншей с их разметкой на объекте.

Особенности устройства водоотводной канализации на участке

Самым простым решением для удаления избыточной влаги является поверхностный (открытый) дренаж. Для него роют траншеи шириной не более 0,5 м и глубиной до 70 см. Стороны этих канав располагают с уклоном в 30 градусов. Располагают канализационную сеть по периметру, с отводом влаги в сток.

В этом качестве может выступать:

• котлован;
• общая сточная канава;
• автономная или магистральная ливневая канализация.

На территориях с уклоном к дороге или улице достаточно просто вырыть заградительную траншею. Она формируется посреди склона, поперек него. Опоясывает здание по периметру. Затем уже от этой траншеи выводятся дополнительные дрены и каналы для эвакуации стоков в кювет.

На участках с уклоном в противоположную от дороги сторону процесс водоотведения организовывается по более сложной схеме. Сначала выполняется создание поперечной траншеи перед фасадом ограждения на участке. За ней прокапывается вторая, уже продольная. К концу участка.

Ревизионные или контрольные лючки, колодцы располагают в каждом углу или с чередованием через 1. Также их устанавливают на сложных участках рельефа, где есть перепады высот. Расстояние между соседними ревизионными колодцами не должно превышать 40 м.

Труба в таком лючке обязательно разрывается. Если она будет цельной, при промывке под давлением засоренной системы, ее просто разорвет. Шланг во время устранения непроходимости подключается напрямую на каждом участке от люка до люка.

Колодец в конце водоотводной канализационной линии располагается в самой низкой точке участка. Отсюда вода должна отводиться в открытый водоем или обычную систему утилизации отходов. При сложном рельефе, когда нельзя направить ее самотеком, используют насосное оборудование.

В системах с естественным водосбросом все дренажные трубы укладываются под уклоном относительно сборного коллектора. При расчетах обычно закладывается понижение уровня в 20 мм/1 м длины подземных или поверхностных коммуникаций.

В закрытых системах трубы заглубляют так, чтобы они залегали ниже уровня промерзания почвы. Дополнительную изоляцию обеспечивают засыпки — гравий, песок, мелкий щебень. Чтобы дрены не забивались мелкофракционным наполнителем, их оборачивают геотекстилем при укладке.

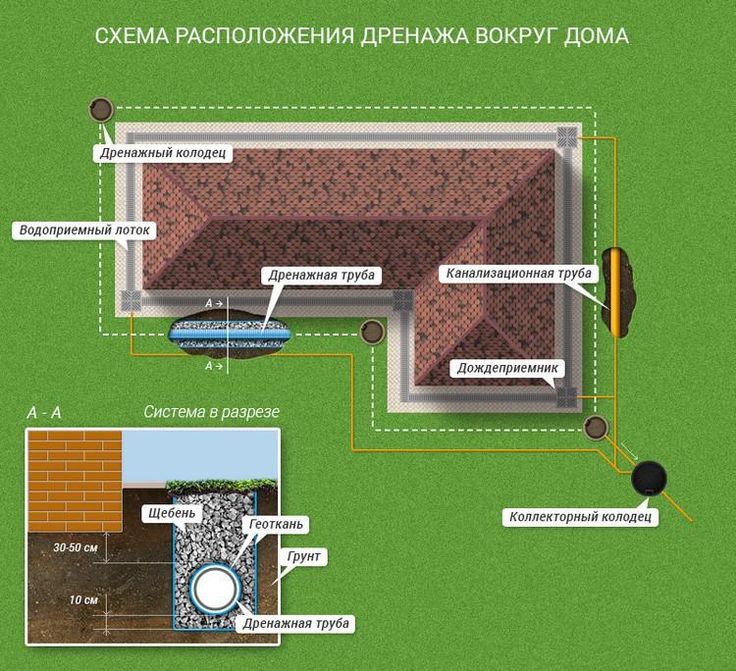

Пошаговый монтаж пристенного дренажа

Такой вариант водоотведения подойдет, если строительство дома уже завершено, но влага у фундамента застаивается. Грунтовые жидкости скапливаются под почвенно-растительным слоем из-за слабой проницаемости субстрата.

Это актуальная проблема для супесчаных и суглинистых почв, отличающихся крайне низкой фильтрационной способностью. Процесс выполнения работ состоит из нескольких пошаговых этапов.

1. Формирование траншеи вокруг дома. При машинной копке делается отступ от фундамента или отмостки в 1,2 м. Вручную можно прорыть траншею ближе, в диапазоне 0,7—1 м, с выработкой дна на 200—300 мм ниже основания здания.
2. Соединение полученной круговой канавы с общей водосточной системой. Оно необходима для дальнейшего отвода собираемой влаги.
3. Отсыпка дна. Оно покрывается слоем песка по всей длине траншеи на участке. Затем эта подушка тщательно утрамбовывается вручную или с использованием инструментов.
4. Подготовка дрен. Их разматывают, укладывают рядом с канавами, оборачивают геотекстилем.
5. Выстилание дна траншеи. Оно обкладывается геотканью, как и стенки. Внутрь помещаются дренажные трубы.
6. Установка элементов ливневого водоотведения. Лучше, если обе системы будут смонтированы параллельно, но на разных уровнях траншеи.
7. Засыпка канавы чистым беспримесным песком. Он обеспечит достаточную фильтрацию всех проступающих с участка вод.
8. Соединение линейных коммуникаций с коллектором. К нему присоединяют общую систему дрен.

Отдельно стоит рассмотреть требования к коллектору, принимающему на себя всю водоотводную нагрузку. Этот колодец получает сбросы из обычной канализации и дренажной, из ливневых контейнеров. Соответственно, его емкости должно хватать для приема максимально возможного количества жидкости.

Расчет принято вести с запасом. Так, чтобы при максимальной загрузке со всех систем коллектор наполнялся не более чем на 2/3 своего объема. Исходя из этих показателей выбирается глубина заложения колодца, количество колец в нем. Разрабатывается котлован с отсыпкой фильтра по дну.

Как только кольца будут установлены, дно очищается, выстилается геотекстилем. Поверх него укладывается песчаная подушка для фильтрации воды. На следующем этапе монтажа в коллекторе проделываются отверстий под трубы каждого типа стоков. Они вставляются в отверстия, не фиксируются.

На финальной стадии котлован, разработанный под коллектор, заполняется песком. От него прокапывается траншея к магистральной системе канализации или сточной канаве. Выполняется вывод трубы. Ее монтируют с уклоном в сторону разгрузки.

По завершению этого этапа останется лишь провести благоустройство территории. Оснастить коллекторный колодец крышкой, выравнять площадку вокруг дома.

Полезные рекомендации

При обустройстве дренажных коммуникаций на участке с преобладанием конкретного типа грунта, важно адаптировать выбранный метод водоотведения под реальные условия. Песчаные почвы укрепляют гравийными подушками и несколькими слоями геотекстиля в засыпке.

В плотных грунтах достаточно песчаной фильтрации. Если почвы легко осыпаются, не дают хорошо закрепить дрены, трубы выбирают более легкие, пластиковые. Они создадут меньше нагрузки на окружающие слои земли в процессе эксплуатации.

Для круглогодичной работы системы по сбору и отводу воды на участке, необходимо размещать трубы на глубине ниже точки промерзания почвы. В каждом регионе она своя. В резко-континентальной климатической зоне траншею дополнительно оснащают обогревающим кабелем.

Добиться желаемого уклона при монтаже дрен в канаве можно, подсыпая мелкий щебень. Кривизну монтажа вымеряют строительным уровнем. Важно сохранять одномерный уклон на всей протяженности трубопровода, чтобы избежать застоя воды в коммуникационной линии.

Сечение труб в местах прилегания к колодцу всегда больше, чем с противоположной стороны. Это необходимо для предотвращения засоров.

Куда течет вода? Дренажные системы для загородного дома

Состав:

1. Устройство дренажной системы;
2. Как выбрать желоб;
3. Пластик или металл?;
4. Какова цена вопроса?;
5. Дренаж под ногами;
6. Поверхностный дренаж;
7. Подземный дренаж;

Водосточная система предназначена для сбора и отвода дождевой воды по трубам. Самое неграмотное решение – вылить его на слепое пятно вокруг дома.

Каждая водосточная труба собирает влагу с нескольких десятков квадратных метров крыши, а после хорошего дождя это сотни литров воды. То же самое можно сказать о подъездных путях и парковках. И если проблему ливневой канализации не решить на этапе проекта, вода самотеком будет направляться в самое неудобное место, например, в заглубленный гараж. Случаи затопления такого гаража не в счет.

Простой расчет показывает, что на площади напротив гаража размером 8х12 м при выпадении всего 1 см осадков скапливается 1 тонна воды, которую необходимо как-то удалить. Проследим правильный путь капель дождевой воды от момента попадания на скаты крыши до «рециркуляции» в грунт с помощью дренажных систем.

Устройство водосточной системы

Водосточная система состоит из желобов, уголков, желобов, ограничителей перелива, заглушек, соединителей, держателей, желобов, вытяжных воронок, водосточных труб, трубодержателей, соединителей и сливных колен и др.

Каждый из этих компонентов имеет свою задачу :

• Продольный желоб, соединенный друг с другом углами, аккумулирует воду с крыши
• Ограничители препятствуют переливу от перекрытия воды в узких местах, например под кончиками
• Соединители, как следует, стыкуют желоба, а на концах последних укрепляют заглушки
• Воронки вытяжные «эвакуируют» воду из желобов в желоба, а те — в места сброса
• слив и колено предназначены для дифракции предметов рельефа в домашних условиях. Чтобы исключить засорение водосточных труб листьями, воронку закрывают специальными сетками.

Как выбрать желоб

Как и все вопросы строительства, К выбору дренажной системы лучше подходить комплексно . Об этом нужно думать уже при покупке рубероида для кровли. Например, если вы забудете вовремя установить держатели желобов, то смонтировать всю систему будет крайне сложно.

Пластик или металл?

По используемым материалам желоба делятся на металлические и пластиковые. Однако, как показала практика, последние не могут похвастаться долговечностью. Но пластик остается пластиком. Ему безразличны перепады температур, особенно в сильные морозы. Кроме того, это хрупкий материал, который не любит ударных нагрузок. Вы можете спросить: «Где динамические нагрузки на крышу?». Все очень просто: весной с крыши сходит несколько тонн тяжелого мартовского снега, противостоять которому непросто. Или у вас другое мнение?

Здесь можно порекомендовать водостоки из стали с полимерным покрытием. Сталь для этих конструкций обеспечивает и прочность, и жесткость, а пластик — приятный внешний вид. С другой стороны, металл с покрытием не выгорает на солнце, как пластик.

Водостоки из профилированного металла предлагают предприятиям, производящим металлочерепицу. Поэтому не проблема подобрать водостоки под цвет металлочерепицы или фальцевой кровли. Именно в этом и заключается сложность подхода в подборе строительных материалов.

Размер водостока зависит от площади крыши :

• Если она не превышает 100 м2, то возможна установка желобов малого размера, соединенных с водосточной трубой
• Если крыша больше, то нужны крупногабаритные детали.

Это учитывают производители: например, для водостоков Ruukki, покрытых специальным полимерным составом Pural из оцинкованной стали, размеры малых желобов составляют 125 мм, труб – 87 мм. Размер больших — 150 мм и 100 мм.

Какова цена вопроса?

Попробуем прикинуть примерную стоимость дренажной системы. Для примера возьмем типовой одноэтажный дом с пятискатной застройкой 6х6 м. Крыша двускатная, высота этажа не превышает трех метров. Для выполнения водостока в этом случае потребуются:

• 2 трехметровых желоба на каждую сторону дома (без угловых элементов, но с заглушками на концах)
• а также 2 вертикальные водосточные трубы.

Умножив длину труб желоба на цену, можно рассчитать стоимость всей системы. Но какой бы ни была стоимость, в любом случае она будет намного меньше, чем стоимость восстановления коттеджа от протечек, вызванных отсутствием технически грамотного водосброса.

Помимо основной функции — водоотведения — дренажная система может быть элементом декора кровли и всего дома.

Грамотное и продуманное сочетание водосточной системы с кровлей придает кровле законченный и эстетичный вид, подчеркивая оригинальный дизайн.

Дренаж под ногами

Следующим этапом защиты дома от небесных плит является устройство дренажной системы.

Конструктивно дренаж может быть :

• открытые дренажные канавы на поверхности участка
• дренажные трубы закрыто-подземные
• отстой — гравий б/у, кирпич
• лотки пластиковые накладные с06 решетками 90.00 90.

Например, открытый поверхностный дренаж конструируется из лотков с решетками (или без них). Предназначен для локального сбора воды как из дрен (местный точечный дренаж), так и с остальной территории участка (линейный дренаж).

Самым скромным по затратам будет организация поверхностного водоотвода-засыпка канав гравием. Однако такой дренаж недолговечен, поэтому чаще используют пластик и другие материалы. Для облегчения ухода пластиковые детали с поверхностным водоотводом можно оборудовать корзинами для сбора мусора.

Оптимальный вариант — Комплексная система поверхностного и подземного дренажа участка .

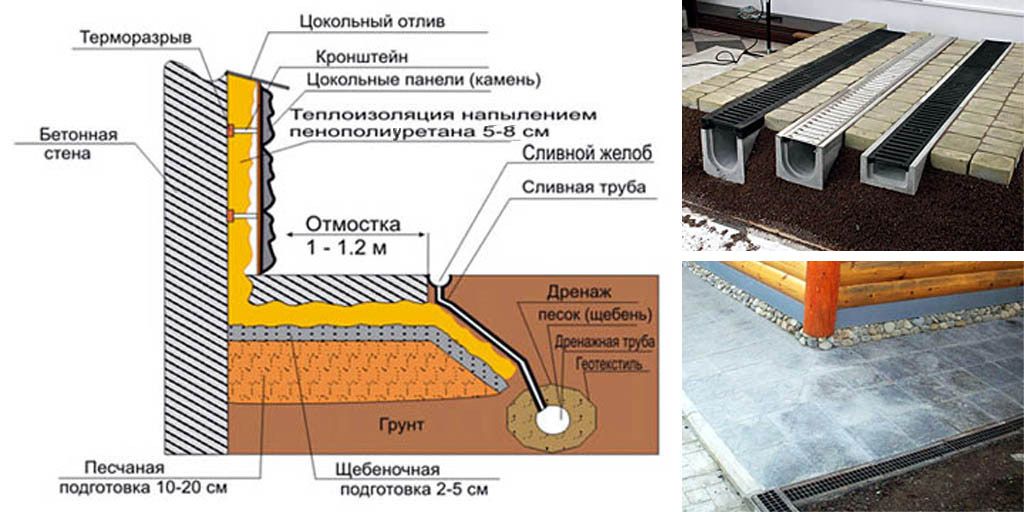

Поверхностный дренаж

Поверхностный дренаж состоит из дождеприемника (для очистки и отвода дождевых, талых и грунтовых вод за пределы участка или в систему глубинного водоотвода) и дождеприемника , назначение которых местное сбор воды.

Система поверхностного отвода дождевых вод может быть оборудована, как конструктор, из готовых типовых деталей:

• Лотки для воды — основные, но не единственные элементы
• Сопряжение с кровельными воронками с дождеприемниками для отвода воды непосредственно с кровли в водосток
• Устройство-пескоуловитель для фильтрации и сбора песка, или со временем слив забьется и перестанет функционировать
• Изгиб или поворот желобов также лучше выполнять из готовых элементов, это повысит надежность системы.

Важно : не рекомендуется сливать воду из открытого дренажа непосредственно в дренаж фундамента – чем дальше от коттеджа течет вода, тем лучше.

Подземный дренаж

Закрытый (глубокий) вариант дренажа — система труб, проложенных по периметру дома или территории вокруг него. Это перфорированные пластиковые трубы с гладкой внутренней и гофрированной внешней поверхностью. Они гибкие, прочные, устойчивы к коррозии, мало весят.

10-15 лет назад классикой жанра была укладка асбестоцементных труб, при которой самым низкооплачиваемым строительным стажёром стамеской и молотком проделывались отверстия. Сейчас такой технологический вандализм встретишь нечасто. Сейчас в «кругах стока» популярны трубки «нового поколения»: например, сшитый полиэтилен .

Характеризуются гибкостью и морозостойкостью. Последний параметр определяющий для нашего холодного климата, даже несмотря на сюрпризы природы, дарящие тепло в декабре. Монтаж таких труб осуществляется ручным инструментом без склеивания, сварки и пайки, что, согласитесь, значительно упрощает технологию укладки.

У дренажных коммуникаций абсолютно объективная проблема: они могут заиливаться навстречу частицам грунта, мелкой гальке и т.п. Во избежание этого в установке предусмотрено специальное покрытие геотекстильным нетканым полотном из искусственных волокон. Он устойчив к влаге и химии, не подвержен плесени, грибку, прорастанию корней.

Коммуникации проложены под уклоном, ниже фундамента. Это делается для того, чтобы вода «стремилась» попасть в них, а не давила на фундаментальную конструкцию. Кроме того, обеспечить естественный сток помогают дренажные колодцы, куда будут сходиться все трубы. Они представляют собой цилиндрическое пространство диаметром 1-2 м и глубиной не менее 2 м со стенами из бетонных колец или кирпичей. Вы можете купить готовый дренажный колодец, который вкопан в землю и уже оборудован всем необходимым. Часто изготавливается из литого пластика. Однако при необходимости основательно закрепить на пучинистой глине весной ее не сдвинули.

Траншея, по которой укладываются трубы, засыпается только песчаным грунтом до планировочной отметки земли. Нередко строители засыпают выкопанную глину обратно в дренажную траншею. Это так называемая «обратная засыпка». Подобный, казалось бы, естественный алгоритм действий экономит деньги подрядчику, но значительно ухудшает отвод ливневых вод из дома. Дренажная канава, засыпанная глиной, малоэффективна для отвода влаги. Для обратной засыпки не требуется качественный песок, а также для бетонных работ достаточно недорогой песчаный грунт.

Грамотно выполнив дренаж, вы не только решите проблему дренажа, но и сможете значительно снизить уровень воды в грунте. Удачи!

Дренаж домов — Дренаж городских и загородных домов —- Удаление грунтовых вод из домов — Вентиляционные ловушки — Впускные отверстия для свежего воздуха

Этот раздел взят из книги «Проблемы сантехники» инженера-сантехника. Также доступно на Amazon: Проблемы с сантехникой или Вопросы, ответы и описания, касающиеся канализации и сантехники в доме.

Требования к канализации каждого дома. {От санитарного инженера, 1 сентября 1879 г.)

В свете современных знаний нам кажутся следующие основные требования к дренажу каждого дома. Время и дальнейший опыт могут подсказать другие особенности или модификации этих устройств:

Для отключения дома от канализации или выгребной ямы необходимо установить ловушку на каждом главном водостоке.

Каждый основной дренаж должен иметь впускное отверстие для свежего воздуха*, поступающее в точку внутри основного сифона и выводящееся в удобное место вне дверей, не слишком близко к окнам. В местах, подверженных аномальному давлению из канализации, должно быть два люка, а между ними вентиляционная труба, выходящая в полный рост над крышей; или, если давление из канализации бывает только изредка и позволяют суровые климатические условия, это вентиляционное отверстие может быть выведено на тротуар или на площадку на безопасном расстоянии от окон. Если первая ловушка принудительная, газу будет легче выйти через эту трубу, чем через вторую ловушку.

Каждая вертикальная канализационная или канализационная труба должна проходить через крышу как минимум на весь размер.

У основания вертикальных канализационных труб нельзя размещать ловушки, препятствующие циркуляции.

Сифоны должны быть размещены под всеми раковинами, раковинами, ваннами, умывальниками, туалетами и т. д. и как можно ближе к этим приспособлениям.

Все ловушки под приспособлениями, где это возможно, должны иметь отдельную вентиляцию для защиты от сифонирования.‡ Такие вентиляционные трубы не должны разветвляться на канализационную трубу ниже того места, где в нее входит какой-либо дренаж. В некоторых случаях предпочтительнее выносить его на открытый воздух самостоятельно.†

*Это отверстие разгрузит небольшие дома-ловушки от давления, создаваемого нисходящим столбом воды, который в противном случае мог бы вызвать закрытие этих ловушек. Воздух, поступающий через этот вход в нижнюю часть дренажной системы, способствует циркуляции внутри дренажей и необходим для обеспечения диффузии образующихся в них газов.

† Выход канализационной трубы в натуральную величину через крышу не является надежной защитой от сифонирования впадающих в нее ловушек, а также не является защитой, когда ловушки находятся на горизонтальной трубе на расстоянии от вертикальной канализационной трубы.

‡ И обеспечить циркуляцию воздуха через дренажную систему.

Водоводы не должны использоваться в качестве канализационных труб, а при подсоединении к бытовым стокам они должны изготавливаться из чугуна, а не из оцинкованного листового железа или жести, что снижает риск коррозии. Стыки должны быть газо- и водонепроницаемыми, чтобы исключить попадание дренажного воздуха в открытые окна.

Никакие безопасные отходы не должны соединяться с каким-либо водостоком, но они должны быть снесены вниз независимо до места, где их слив укажет на наличие утечки или любого перелива выше.

Отходы из холодильника не должны сливаться в канализацию.

Если запас воды не достаточен для того, чтобы вода поднималась во все части здания, обеспечивая постоянную промывку арматуры и сифонов, следует предусмотреть цистерну, в которую вода будет подниматься ночью или в которым его можно прокачать. Упомянутая цистерна должна быть достаточно большой, чтобы вмещать достаточный дневной запас, содержаться в чистоте, быть закрытой и должным образом вентилироваться. Переливная труба от него ни при каких обстоятельствах не должна быть спущена в канализацию. Подача питьевой воды должна осуществляться не из него, а из прямого источника, т.е. е., прямо от ул.-Главная.

Туалеты никогда не должны снабжаться водой непосредственно от уличного водопровода или от трубы, от которой отходят ответвления для питьевой воды. В тех случаях, когда предпочтительнее использовать клапанные чуланы, чем те, которые питаются от небольшой цистерны непосредственно над ними, тогда подача должна быть отведена в резервуар-накопитель, из которого она может подаваться к клапанам на чуланах, тем самым обеспечивая равное давление. и обеспечение большей надежности в их работе.

Все водосточные трубы в доме должны быть из металла, а не из керамогранита из-за склонности последних к растрескиванию и трудности обеспечения герметичности соединений. Лучше всего пустить их по стене подвала или потолку с хорошим уклоном. Их ни в коем случае нельзя прятать под землю, так как тогда протечек не будет заметно. Кое-где принято красить трубы в белый цвет, так что любая протечка будет видна самому небрежному наблюдателю.

Все стоки всегда должны быть свободны от отложений; и если это не может быть выполнено без промывки, должны быть предусмотрены специальные промывочные устройства, чтобы эффективно удалять все грязные вещества из канализации дома в общественную канализацию.

Все горизонтальные водостоки должны быть проложены по прямой линии с надлежащим уклоном, тщательно соединены и герметичны. Нельзя допускать прямоугольного соединения, за исключением случая, когда слив сливается в вертикальную шахту.

Водосточная труба не должна проходить под жилым домом, за исключением случаев крайней необходимости; и затем он должен быть построен из чугунных труб с зачеканенными свинцом соединениями, уложенными так, чтобы они были легко доступны для осмотра, и вентилируемыми на каждом конце.

Всякий раз, когда на участке присутствует сырость, ее следует устранять путем прокладки грунтовых дренажей, которые не должны проходить непосредственно в канализацию.

Водопроводные и канализационные трубы должны быть максимально сконцентрированы, а не разбросаны по зданию. Горизонтальные грунтовые и канализационные трубы нежелательны.

Сантехнические приборы не следует прятать за стены и перегородки, где их состояние никогда не будет видно. Они должны быть открыты для обозрения и расположены так, чтобы можно было легко обнаружить любую утечку. Также хорошо иметь план сантехники каждого дома для удобства арендаторов или владельцев и руководства в любой чрезвычайной ситуации.

При планировании домашних водостоков их следует как можно быстрее вывести за пределы стен дома, чтобы было как можно меньше стыков труб и была наименьшая вероятность утечки из-за дефектов или аварий, принимая меры предосторожности при размещении для защиты от замерзания .

Нью-Йорк, апрель 1885 г.
