Дренаж вокруг отмостки дома видео: на каком расстоянии делать, требования к щебню, дренажным трубам, как сделать своими руками вдоль и под дорожкой, цена работ

Устройство и Монтаж отмостки вокруг дома под ключ своими руками

Виды-Технология-Устройство- Монтаж-Стоимость-Материалы- Способы монтажа + как сделать своими руками правильную, качественную и долговечную отмостку под ключ.

Предисловие…

Отбросьте всё, что вы знаете. Все дедовские методы, ГОСТы и Снипы. Давайте будем честны, век интернета дарует многие возможности, и в первую очередь диванным экспертам. Как с этим бороться ? Мы знаем — пора поставить точку в вопросе об отмостке вокруг дома.

Нет единственно верного решения, нет универсального метода монтажа отмостки. Устройство и технология могут отличаться, и это нормально, учитывая природные факторы.

• Ищите долговечную отмостку?
• Отмостку которая останется внукам?

Мы вас порадуем. Нам есть , что вам предложить.

И начнем мы рассказ с громкого названия:

Отмостка которая останется внукам. Делаем отмостку по правильной технологии…..

От автора…

Много столетий и даже тысячелетий, наши предки построили небывалые сооружения. Любоваться которыми нам суждено, на радость, и по сей день. Их список архитектурных наследий очень велик, и каждое сооружение достойно отдельного внимания. В этой статье мы изучим и познакомимся с невероятно древней технологией строительства дорог, дорожек и отмосток. Да, да, именно оттуда берет свое начало технология, действительно, долговечного строительства.

В чем секрет? Давайте разбираться.

Вы полюбуйтесь на это чудо, древнеримская дорожка с дренажным водоотводом по центру.

Римские дороги, дорожки и отмостки которым уже больше 2000 лет.

Римская империя оставила свой след на пути всех своих военных походов. Военноначальники римской армии знали, что без хороших дорог , которые обеспечивают своевременную доставку провизии, одержать победу не возможно. Именно поэтому , куда бы не ступала нога Римского солдата , там появлялись римские дороги. Эти дороги сохранились и до наших дней , и не только они , но и так же, и дорожки, и отмостки.

В чем был секрет долговечных дорог?

Все просто: римские мастера строительства дорог соблюдали 3 главных принципа долговечных сооружений.

• Только качественный и натуральный материал.

• Соблюдение технологии.

• Водоотведение (дренаж и ливнёвка)

В те времена, не было столь широкого применения бетона , хотя, он уже был , именно поэтому, вместо бетона, римлянам приходилось достаточно серьёзно заморачиваться с подготовкой основания и делали они это, исключительно из твёрдых сыпучих материалов — щебень, камни, каменная крошка.

Посмотрев иллюстрации по строительству римских дорожек , вы поймёте, что именно основание и служит залогом долговечности для дорог, дорожек и отмосток.

Что же получается? Все таки , значит, существует метод устройства дорог, дорожек, площадок и отмосток, который применим везде? Да, выходит что так. Но есть ли смысл в этом. Решать вам.

И всё же, 21 век подарил нам множество современных инструментов, материалов и знаний- которые позволяют делать отмостки и дорожки по минимальным вложениям и с долговечным результатом.

Такие знания как геология , инженерное бурение , типы почв и свойства почв и тд. Позволяют нам производить монтаж отмостки и дорожек по самой минималке. Хотя и здесь действует принцип соблюдения 3 ступеней долговечности.

Конечно, существуют разные методы устройства отмосток и дорожек. Мы обязательно с ними познакомимся, а также рассмотрим действительно долговечный способ монтажа отмостки вокруг дома , площадок и дорожек. Но, чтобы картина была полной, необходимо узнать все нюансы об отмостке и её устройстве.

Рассмотрим виды и типы устройства отмостки и дорожек +площадка для авто или зоны отдыха , чего душа пожелает.

Виды и типы отмосток

На самом деле, сегодня, существует всего два вида отмосток, видимая отмостка и не видимая -невидимка. А то, что можно по-разному облицевать отмостку не отводит её в отдельный вид. Поэтому , есть подкласс видов — это типы отмосток. О которых и пойдет речь ниже.

Этот вариант устройства и монтажа отмостки известен всем, такую отмостку делают 99% домовладельцев, единственное, что отличается , это устройство и используемый материал.

Видимые отмостки бывают следующих типов — это только краткий список.

Бетонная отмостка.

Бетонная отмостка.

Мощенная отмостка на мягком основании.

Мощенная отмостка на мягком основании.

Бетонная отмостка и дорожки с последующим мощением.

Бетонная отмостка и дорожки с последующим мощением.

Бетонная отмостка и дорожки с последующим мощением.

Мягкая отмостка.

Мягкая отмостка.

Декоративная отмостка.

Этот список можно продолжать и продолжать. Как вы поняли , на вкус и цвет — товарища нет. Поэтому, дизайн отмостки может быть любой — каждому по нраву. Главное, правильно подготовить основание для отмостки и позаботиться о водоотведении. Об этом расскажем чуть позже.

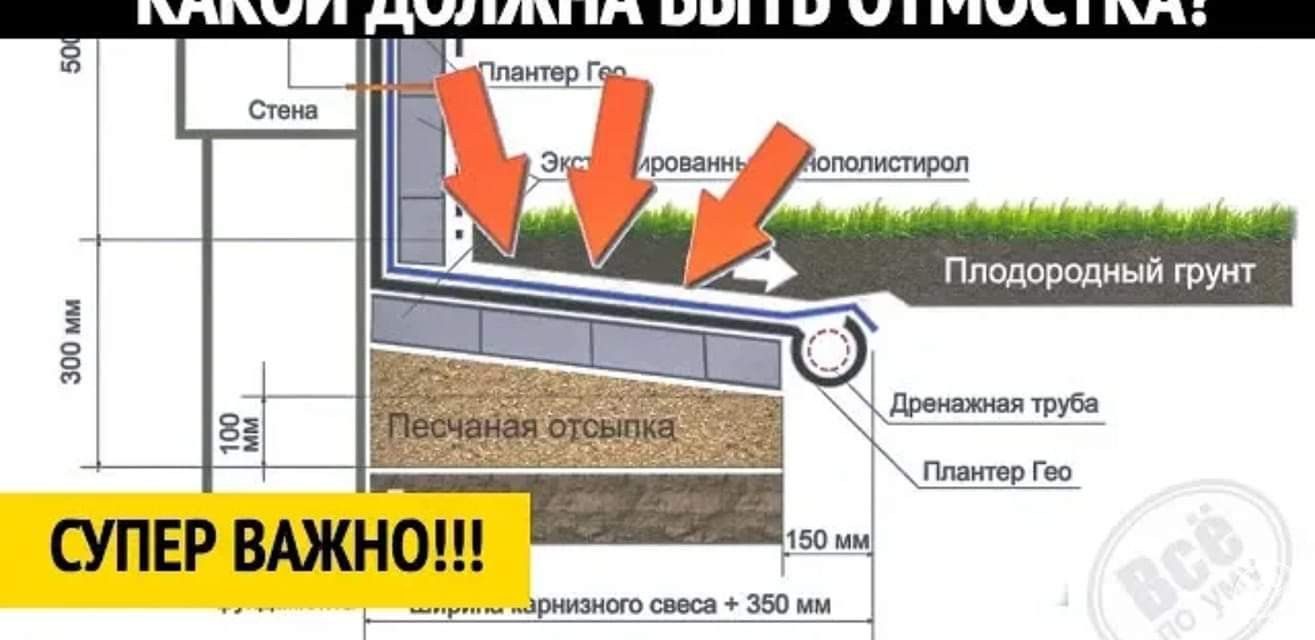

А это уже современный метод монтажа отмостки вокруг дома.

Задачи для отмостки все те же , водоотведение атмосферных осадков и защита фундамента. Это главное , для чего делается отмостка.

Так вот, данная отмостка устроена следующим образом.

Рисунок не мой, но он более — менее отражает суть картины .

• По периметру дома вынимается грунт на 30-40 см , можно больше .

• По краю такой отмостки обязательно делается дренаж и ливневая канализация. (без этого можно обойтись , если у вас песчаные грунты , нет грунтовых вод и фильтрация почвы просто зашкаливает. Тогда вам в принципе и отмостка не нужна.)

• Ложе делается с уклоном в сторону дренажа, чтобы вода по мембране стекала в дренаж.

• По всей площади на месте вынутого грунта укладывается мембрана , плотный влагостойкий материал.

• Мембрана плотно крепится к стенкам фундамента с нахлестом , стык гидроизолируется.

• Далее отсыпается плодородный грунт и сеется газон.

Отличный результат, если бы 10 лет назад , я знал о данной технологии, то бы и себе сделал такую отмостку. Но пока что, моя отмостка не перестает меня радовать. Ведь она сделана с соблюдением трех главных принципов. Об этом мы сейчас и поговорим

А теперь , настало время поговорить о варианте монтажа отмостки , который применим, как на проблемных — пучинистых грунтах , так и на стабильном грунте .

Соответственно, технология монтажа применима для любого региона — за исключением регионов вечной мерзлоты. Там я думаю , отмостка вообще не нужна. Ведь отмостка имеет не просто архитектурное значение.

Отмостка — это элемент фундамента и неотъемлемая его часть.

Назначение отмостки — это водоотведение атмосферных осадков — соответственно, для регионов с жарким и морозным климатом , устройство отмостки не имеет своей ценности. Отмостка просто не нужна в таких регионах.

Ну, а если вы живите в регионах с умеренным климатом , где все как положено, зима-лето, дождь-снег, мороз и солнце , день чудесный. То вам , как домовладельцу необходимо позаботиться о монтаже отмостки вокруг своего дома. И мы вам в этом поможем , подскажем и научим как сделать отмостку правильно , чтобы и внукам было , что вспомнить .

Долговечная технология…

Отмостка которая останется внукам.

Используем опыт наших предков и берем оттуда самое лучшее, важное и засучив рукава приступаем к делу.

Не будем далеко ходить и возьмём за основу наш последний объект. На примере которого и расскажем вам , как сделать долговечную , а самое главное качественную отмостку , ну и дорожки делаются по схожему принципу.

Ну что ж, приступим.

Вот они главные условия, соблюдая которые вы достигнете нужного результата при монтаже отмостки, дорожек, площадок.

Ещё раз повторим самое главное.

• Соблюдение технологии

• Только качественный материал.

• Водоотведение от отмостки и из под отмостки .

В данном разделе мы ознакомимся с цепочкой всех необходимых действий и условий для монтажа отмостки вокруг дома.

1. Отмостка — это, одна из важных частей защиты фундамента от влаги.

2. Из под нее и от нее, необходимо отвести влагу (проложить дренаж).

3. Подготовка стабильного основания из песка и щебня. (ПГС) 200 мм. Лучше только щебень 200 мм. Что касается ПГС, то имейте ввиду , что это не слой песка 10 см и слой щебня 10 см. ПГС — Это смесь щебня и песка. Правильный ПГС нужно ещё уметь делать и это немного дороже , чем просто щебень.

4. Армирование, но не пере-армирование ( дорожная карта -сетка 100 х 4мм.).

5. Скользящее примыкание с фундаментом. Это не обязательно какой либо разделяющий элемент, достаточно не осуществлять привязку к фундаменту дома.

6. Сегментирование — разделение бетонного основания.(компенсационные швы).

7. Водоотведение с кровли (вода не должна литься с кровли на отмостку).

8. Рекомендуется монтировать бордюр в качестве опалубки перед бетонированием и облицовывать отмостку в первый же год брусчаткой на цементно-песчаную смесь.

9. Марка бетона не ниже М-300. (заводской).

10. Использование вибратора при заливке, (Обязательно. )

11. Утепление. (Не везде и не всегда.) рекомендуется.

Смотрим фото и следуем инструкции.

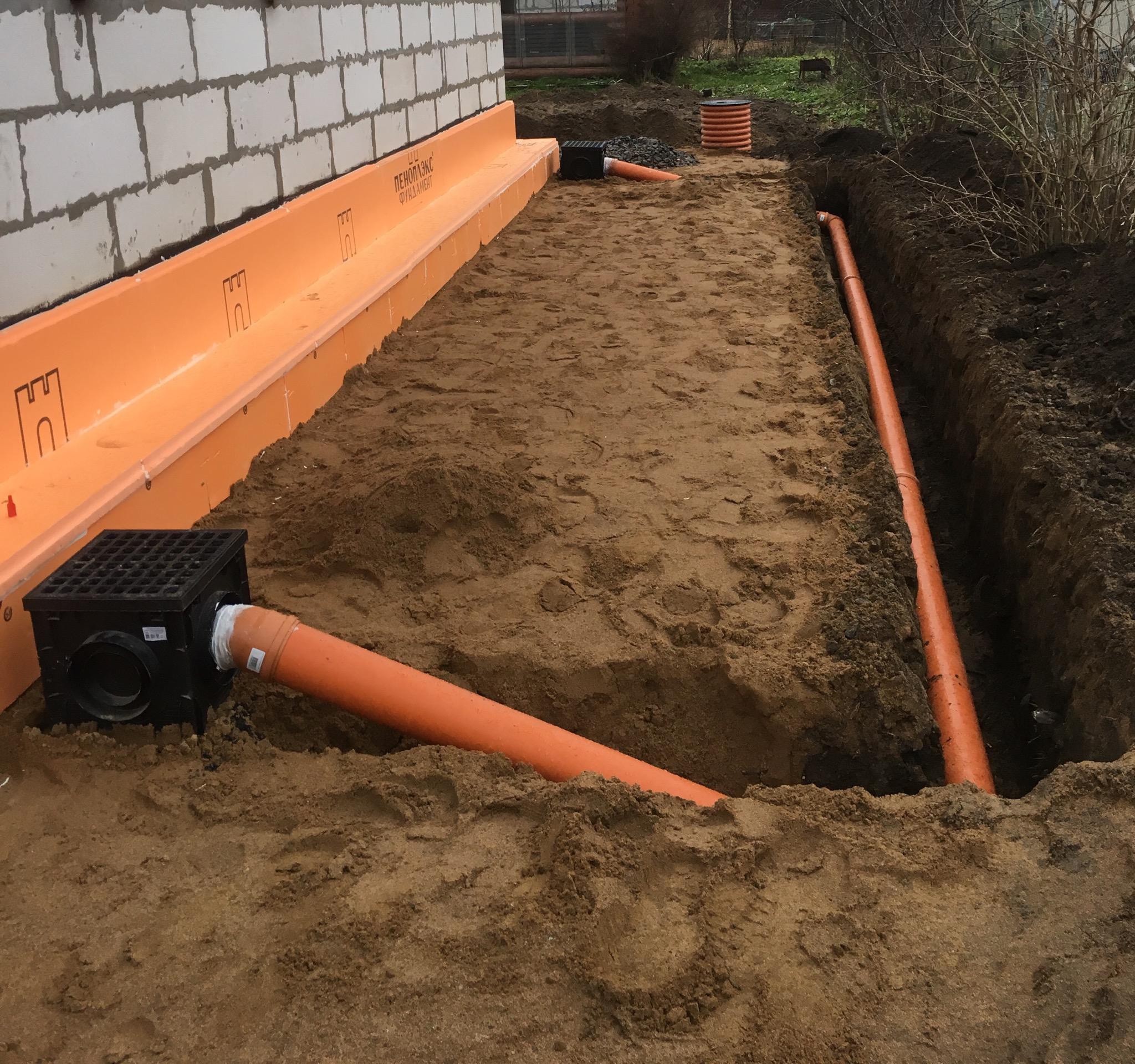

• После того, как грунт вокруг дома вынут. Приступаем к монтажу дренажной системы ниже основания фундамента. Перед тем как монтировать дренаж , мы формируем уклоны по дну траншеи 2 см на метр в сторону колодца или , если позволяет рельеф , то делается самотечная дренажная система. Как сделать дренаж — это отдельная статья, о ней вы узнаете ниже.

• После монтажа пристенного дренажа. Мы подготавливаем фундамент к нанесению гидроизоляции, отмываем его и обеспыливаем, а затем наносим гидроизоляцию. При отмывке фундамента, вся вода уходит в дренаж и отводится от дома.

• Для того, чтобы защитить и гидроизоляцию и фундамент, производим монтаж профилированной мембраны — пупырками внутрь. Своего рода второй слой гидроизоляции фундамента, но главная задача зашита от сезонных подвижек и отрицательных температур.

• Вынимаем грунт по периметру дома на ширину будущей отмостки + на 30 см больше. Так как основание должно быть шире отмостки , дорожки или площадки. Если отмостка планируется шириной 1 метр , то основание делается 1,3 метра. Если дорожка планируется шириной 1 метр , то основание делается 1,4 -1,6 метра. Это обязательно , не пренебрегайте этим.

• Грунт вынимается исходя из ширины и высоты подушки. А это , 200 мм или 20 см щебня — слой подушки + надо учесть 10 см бетона и примерно, 2 см кладочная смесь и брусчатка. Итого, общий пирог получается около 40 см. Сколько грунта нужно вынимать , в этом поможет нулевая точка — это чистовая поверхность отмостки , дорожки , площадки относительно участка или дома. Вот от нулевой точки мы и отнимаем 40 см нашего пирога

• После выемки грунта , производим песчаную отсыпку 2-3 см. Поверх грунта-песка выстилаем геотекстиль — это , чтобы не прорастала растительность. Но в нашем случае, геотекстиль не нужен был, это так для примера сделали.

• Потом , с помощью специальной машинки. Мы уплотняем щебёночное основание вибраплитой. Не жалейте сил, трамбовать нужно очень хорошо. От этого зависит будущее вашей отмостки или дорожек, площадки. Основание — это всё

• После подготовки основания для отмостки , готовимся к заливке бетона — бетонного основания. Поверх щебня укладывается мембрана или достаточно плотная плёнка, главная задача данной процедуры следующая: защитить бетон и будущее бетонное основание от разрушения. При заливке бетона, мембрана не позволяет бетонному молочку уйти в щебень. Бетонное молочко для бетона — это как жизненная сила, потеряв которую, бетон станет намного хрупким , потрескается и тд. А после того, как бетонное основание готово, мембрана служит как гидроизоляция для отмостки. Защищая бетон от влаги из под низу.

• Рекомендуем, в качестве опалубки, сразу устанавливать бордюры. Вот как раз таки , наше основание — которое на 30 см ширине и позволяет грамотно установить бордюрный камень. Так же, при необходимости делается утепление отмостки и фундамента, но это не всегда и не везде. Армирование отмостки и дорожек производится дорожной сеткой: толщиной 4 мм и с ячейкой 10 на 10 см. Арматуру не используем. — это переармирование бетона , что повлечёт за собой появление трещин в бетоне.

• Когда все подготовительные работы сделаны , приступаем к укладке бетона марки м-300 , при заливке используем строительный вибратор. Для чего он нужен , смотри видео ⬇️

Вот и всё друзья, наша долговечная отмостка готова. Не забудьте следить за бетоном после заливки . Либо накрывайте бетон пленкой , чтобы он не терял влагу , либо и лучше производите поливку бетонного основания водой. ⬇️ а далее мощение брусчатки или природного камня. Что душе угодно.

Такая вот отмостка по римской технологии.

• Надёжное основание.

• Качественный материал.

• Соблюдение технологии.

• Должное водоотведение от отмостки и из под отмостки, дорожек, площадок.

В этом видео мы покажем как сделать бетонную отмостку и как мы её делаем .

5 сюжетов в одном видео.

Дополнительный материал.

4 сюжета в одном видео.

Дренаж и отмостка.

Так же, читайте нашу новую статью на тему водоотведения: монтаж дренажной системы и монтаж ливневой канализации.

После прочтения этой статьи вы поймёте, нужен ли вам дренаж и ливнёвка , как их смонтировать и какую технологию монтажа выбрать.

Дренаж — всё о монтаже дренажных систем на вашем участке под ключ.

Как работает дренаж на участке и вокруг дома. Дренаж под ключ от БауШтада.

Ну, наши слова требуют подтверждения.

Смотрим, что стало с отмосткой по предложенной нами технологии.

Остались вопросы?

Это совершенно не проблема. Для этого мы и пишем наши статьи, чтобы вопросов не оставалось.

Пишите свой вопрос в комментариях или свяжитесь с нами по контактам указанных на сайте.

как сделать надежную защиту для дома своими руками / Дренаж и ливневка / Системы канализации / Публикации / Санитарно-технические работы

Какой вред может принести дождевая вода и грунтовые воды? Отсутствие грамотно сконструированного водоотвода – это постоянное затопление подвала и помещений, расположенных ниже уровня земли, плесень и сырость на стенах, а главное – нарушение целостности фундамента, независимо от того, из какого материала он сделан: бетона, плит или камня. Даже в сравнительно сухом грунте при стабильных климатических условиях регулярный сезонный подъем уровня воды спровоцирует появление трещин в фундаменте, размывание породы и образование опасных пустот вокруг конструкции. Простейшие схемы дренажа вокруг дома можно реализовать своими руками, а для защиты зданий, построенных на сложных породах, лучше спланировать комплексную защиту с комбинацией нескольких типов отвода влаги.

Содержание

• Защита фундамента и помещений: зачем нужен дренаж
• Типы дренажных веток вокруг дома: выбор схемы
• Поверхностная сеть для отвода дождевой воды

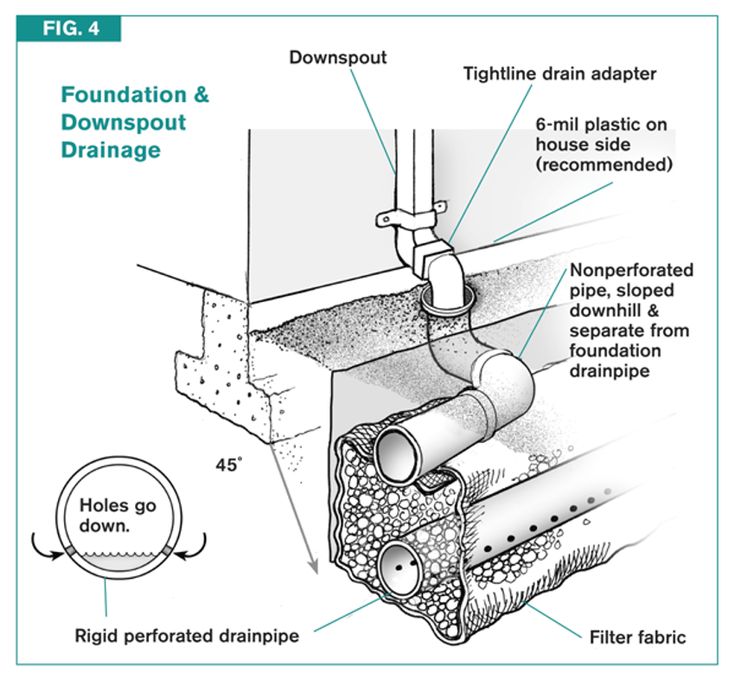

• Пристенный дренаж по периметру фундамента
• Защита наружных стен фундамента в сложных условиях и пластовый дренаж
• Как правильно организовать дренаж в пристенном пространстве: инструкция
• Подготовительный этап: разметка и копка канав
• Монтаж системы труб: пошаговое руководство
• Завершение работ: обратная засыпка и сооружение отмостки
• Видео: комбинированный дренаж вокруг дома

Защита фундамента и помещений: зачем нужен дренаж

Прежде чем планировать устройство отвода влаги, необходимо учесть все природные и рельефные факторы: проанализировать состав и насыщенность грунта влагой, учесть климатические особенности региона, изучить рельеф местности и ландшафтные особенности расположенных по соседству участков.

Планирование устройства осушительных систем целесообразно выполнять одновременно с началом строительных работ. Одномоментная установка дренирующих веток пристенного дренажа и заливка фундамента дома сэкономит время и деньги: не придется выкапывать новые траншеи.

После завершения строительных работ приступают к отводу влаги с поверхности земли вокруг дома и устанавливают глубинные и поверхностные ветки на определенном удалении от строения: поверхностные каналы снизят нагрузку на глубинные и закрытые дрены, а траншейные дренирующие отводы стабилизируют насыщенность грунта влагой на всей площади участка.

Типы дренажных веток вокруг дома: выбор схемы

Комбинированная схема устройства дренажной сети вокруг частного дома предполагает монтаж нескольких типов дренирующих систем на разной, обусловленной характеристиками грунта, глубине.

Основные виды отводящих систем, которые обустраивают по периметру загородного дома:

1. Поверхностная сеть для осушения впадин и площадок в углублениях.
2. Линейная закрытая ветка.
3. Пристенный дренаж с одновременным отводом влаги от вертикальных поверхностей.
4. Пластовый отвод, защищающий плиты под фундаментом.

Поверхностная сеть для отвода дождевой воды

Открытый дренаж вокруг дома – это несложная система, которую можно спроектировать и установить своими руками. Главная задача, которую решает неглубокий отвод – удаление влаги с поверхности грунта.

На дне обустраивают гравийную подушку, застилают траншею геотекстилем. Чтобы закрыть каналы, используют лотки из бетона или металла с декоративными решетками.

Глубина дренажа вокруг дома определяется индивидуально и зависит от углубления фундамента. Главное правило установки – прокладка дрен должна быть сделана глубже нижней точки фундамента на 30 – 50 см. Укладка трубопровода выполняется на подсыпку: нижний слой – песок, верхний – гравий.

Для дополнительной защиты системы от загрязнения глиной под обсыпку укладывают специальное нетканое полотно на синтетической основе. Мелкие поры пропускают влагу, но задерживают более крупные твердые частицы.

В условиях вечной мерзлоты и работах в болотистых породах пристенный дренаж обязательно обустраивают в комплексе с вертикальной дренажной защитой и полной гидроизоляцией наружных и внутренних стен фундамента. Дополнительно проводят установку оборудования для защиты стоков от замерзания.

Защита наружных стен фундамента в сложных условиях и пластовый дренаж

Чтобы дренаж вокруг фундамента дома надежно защищал стены от влаги, его целесообразно комбинировать с монтажом вертикального отвода по схеме на фото:

Чтобы минимизировать повреждения основания фундамента, перед началом заливки раствора или установки плит обустраивают пластовый дренаж с выводом оттока или формированием дренажного ствола.

Игнорирование монтажа глубинной пластовой системы может привести к смещению плит, трещинам и деформациям. Обязательно устанавливают защиту при строительстве на плывунах – с подсыпкой и утрамбовкой плотной песчаной подушки.

Как правильно организовать дренаж в пристенном пространстве: инструкция

Как самостоятельно сделать пристенный дренаж? Для реализации стандартной схемы необходимо подготовить:

• Текстиль для обмотки – рулонная геоткань понадобится для укладки на песок.

• Сыпучие материалы: песок, гравий или щебень крупной фракции.

• Трубы: можно приобрести специальные гофрированные гибкие шланги для дренажа, или сделать аналог из канализационной трубы для внешней укладки, просверлив по всей поверхности под углом отверстия диаметром до 1 см.

Процесс установки происходит гораздо быстрее, если котлован после заливки фундамента еще не засыпан. Если сделать дренаж вокруг дома правильно не удалось во время строительства, придется выкапывать по всему периметру траншеи на всю глубину конструкции.

Глубина рва должна превышать высоту фундамента как минимум на 30 см, а лучше – на 50 см. Такое углубление необходимо, чтобы труба, уложенная на насыпную подушку, находилась ниже края плиты. Ширина траншеи не играет решающей роли, но для удобства проведения работ желательно сформировать ров шириной от 60 – 70 см. Грунт, извлеченный из канала, лучше отсыпать на внешней стороне траншеи – он понадобится для замка под отмостку.

Выкопав траншею, приступают к осмотру и подготовке дна и стенок. Основные требования:

• Дно необходимо утрамбовать до полностью ровного состояния.

• Крупные валуны, торчащие из стенок и дна, необходимо извлечь – камни могут перекрыть течение влаги и деформировать трубы.

• Обязательно нужно проверить уровнем горизонтальный уклон – если наклон под трубу будет сформирован песчаной насыпкой, то дно траншеи необходимо максимально выровнять.

В углах выкапывают расширенные котлованы под ревизию. От одного из них, расположенного в самой низкой точке траншеи, прокапывают отвод к месту соединения дренажной трубы с приемником или водоемом.

Монтаж системы труб: пошаговое руководство

Перед укладкой текстиля на дно вырытых траншей насыпают слой песка. Как сделать так, чтобы дренаж вокруг дома работал исправно? Плотно утрамбовать песчаную подушку до твердого состояния и сформировать правильный наклон. Уклон делают по направлению от начала траншеи к ревизионному резервуару.

Чтобы не тратить время на расчеты угла наклона по сложным формулам, пользуются простым правилом: наклон дренажной трубы должен составлять не менее 1,5 – 2 см на один метр ветки. Длину прямого участка умножают на 2, в результате получают перепад высоты в сантиметрах между уровнем дна в начале и конце отрезка.

Дальнейшая укладка выполняется в таком порядке:

1. На песчаную подушку укладывают полотно. Оставляют свободные края так, чтобы внахлест накрыть трубу и слой гравия вокруг нее. В стандартных условиях достаточно свободного края шириной до 60 см с обеих сторон.

Важно! Если выполняют изоляционные работы, то порядок изменяется: сначала крепят листы, а поверх влагозащиты устанавливают геотекстиль с заходом на песчаный слой.

2. На текстиль засыпают слой щебня. Толщина слоя до 30 – 35 см.

3. Укладывают трубы. Специальные дренажные изделия соединяют фитингами по диаметру. Если используют оранжевые канализационные трубы, то дополнительных соединителей на прямых участках не потребуется: на концах изделий есть раструбы с уплотнителями. Соединять трубы следует по направлению к потоку, вставляя свободный конец в раструб до упора и сразу выдвигая его в обратном направлении на 1 см. Зазор необходим, чтобы во время изменения температур соединение не потеряло герметичности.

4. Аккуратно заворачивают текстиль так, чтобы щебень равномерно покрыл весь внешний диаметр трубы.

5. Свободные края соединяют. Для фиксации используют липкую строительную ленту. Пользоваться хомутами или веревкой неудобно – придется приподнимать трубу с засыпкой, чтобы обмотать конструкцию.

Трубы, подведенные к углам здания, соединяют с ревизионными резервуарами. При выборе готовых колодцев необходимо просто соединить на уплотнитель подводящую трубу с патрубком ревизии. Если используются пластиковые емкости без подготовки, предварительно вырезают отверстия в местах входа труб, уплотняют соединения герметиком.

Последний этап монтажа – установка отвода. Сборный дренажный колодец обычно вкапывают в самом низком месте участка. Практикуют выведение дренажа:

• В общую ливневую магистраль.

• В приемник, установленный на участке.

• За пределы участка – в придорожный ров, водоем.

• На специально обустроенное дренажное поле.

Завершение работ: обратная засыпка и сооружение отмостки

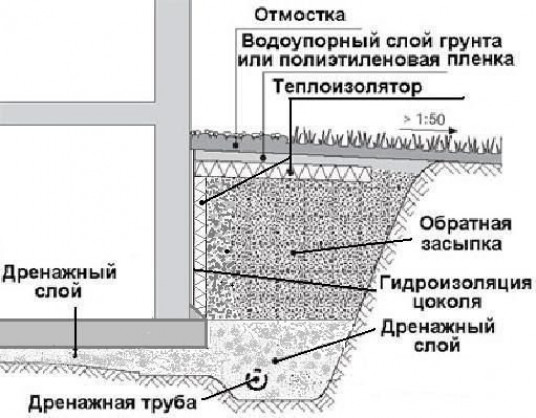

Когда смонтирована система дренажа вокруг дома, необходимо сделать глиняный замок с отмосткой. Извлеченную глину засыпают в траншею постепенно, тщательно утрамбовывая каждый слой. Верхний слой формируют с выступом по направлению к фундаменту. Полученный наклон отведет дождевую воду и влагу после таяния снега от фундамента. Ширина участка с наклоном должна составлять не менее 50 см.

После создания глиняного замка укладывают декоративный слой: тротуарную плитку, выполняют заливку дорожки или просто засыпают отмостку галькой или речным камнем.

Видео: комбинированный дренаж вокруг дома

Самостоятельно проложить трубы в подготовленный котлован или траншею – несложно. Но для полной защиты фундамента, особенно на проблемных грунтах, необходимо планировать устройство отвода еще до начала заливки фундамента. Исправить ситуацию, если влага будет проникать в подвал через пол из основания фундамента – практически невозможно. Оптимальное решение – доверить обустройство водоотвода участка и дома профессионалам.

Глухой вход | Биосистемы и сельскохозяйственная инженерия

Чтобы получить версию этого бюллетеня в формате pdf, щелкните здесь.

1. Обзор глухого водоприемника

Глухой водоприемник — это метод сохранения в полевых условиях, который заменяет поверхностный водоприемник (рис. 1) или отводит воду из пониженных участков поля. Площадь водосбора, которая приносит воду с поверхности во впадину, может достигать около 20 акров. Площадь поверхности глухого воздухозаборника может достигать 50 футов на 50 футов.

Глухой впускной патрубок улучшает качество воды, уменьшая потери фосфора и наносов. Глухой вход требует периодического обслуживания для долговечности. При правильной установке и техническом обслуживании глухие воздухозаборники могут уменьшить потери фосфора в отложениях и почве. Еще одним преимуществом глухого входа является то, что он поддерживает движение сельскохозяйственной техники, поэтому не мешает полевым работам.

Рис. 1- Слева: Поверхностный воздухозаборник перед заменой на глухой. Справа: готовый глухой воздухозаборник (фото предоставлено Джастином Л. Макбрайдом).

  2. Преимущества глухих водозаборников для качества воды

Поверхностный водозаборник (также известный как открытый водозаборник) может перемещать наносы и фосфор, связанный с почвой, с водой с поверхности в дренажную систему и, в конечном итоге, в поверхностные водоемы
(Флорес и др., 2021 г.) (рис. 1). Глухой впускной патрубок уменьшает движение отложений и потери твердых частиц фосфора в дренажную систему, заставляя воду проходить через фильтрующий материал (обычно крупнозернистый песок).

Глухой вход снижает нагрузку наносов на 79% и общего фосфора на 79% по сравнению с поверхностным входом в Индиане (Smith & Livingston, 2013). Когда глухие входы уменьшают потери наносов, они уменьшают потери фосфора, связанного с почвой, тем самым уменьшая потери общего фосфора.

3.

Чтобы решить, нужен ли вам целенаправленный подземный дренаж (рис. 2) или глухой водоприемник для мокрого участка поля, определите источник избыточной воды. Если источником избыточной воды является естественное мелководье, вам необходим целенаправленный подземный дренаж. Если источником избыточной воды в основном является поверхностный сток, то для удаления избыточной воды с поверхности почвы подходит глухой водозаборник.

В некоторых случаях к существующей подземной дренажной системе в плохо дренируемом грунте можно добавить глухие водоприемники для более быстрого отвода воды с поверхности почвы. Когда источником избыточной воды является поверхностный сток, можно использовать и поверхностный дренаж. При поверхностном дренаже избыточная вода на поверхности почвы перемещается по естественному или искусственному уклону почвы в сторону неглубоких канав, заросших травой водоемов или глухих водоемов (Ghane, 2022).

  4. Установка глухих впускных отверстий

Глухое впускное отверстие должно быть спроектировано таким образом, чтобы надлежащим образом удалять избыток воды, чтобы предотвратить повреждение урожая. Ниже приведены общие шаги по установке глухого воздухозаборника:

1. Выкопать траншею.
2. Заполните нижние два дюйма траншеи крупным материалом (гравий, известняк, мелкий гравий). Цель крупнозернистого материала — обеспечить структурную поддержку коллекторным трубам, чтобы они не были повреждены движением сельскохозяйственной техники.
3. Поместите перфорированные коллекторные трубы поверх крупнозернистого материала толщиной 2 дюйма. Соедините выход коллекторных труб с боковым сливом или основной трубой дренажной системы. Другой вариант – отводить воду сплошной трубой в дренажную канаву без подключения к существующей дренажной системе. См. Рисунок 3 для примера шаблона трубы.
4. Добавляйте грубый материал до тех пор, пока перфорированные трубы не будут полностью покрыты.
5. В грунтах с хорошей устойчивостью (например, глина, илистая глина, песчаная глина) положите нетканый геотекстиль поверх крупнозернистого материала и покройте его песком толщиной не менее 12 дюймов, чтобы достичь поверхности земли. Почвы с высоким содержанием глины и органического вещества обладают хорошей устойчивостью (частицы почвы слипаются). Размещение геотекстильной ткани поверх крупнозернистого материала предотвращает попадание песка в крупнозернистый материал (рис. 4). Затем вы можете заменить только слой песка, когда он засорится, вместо замены всей конструкции.
6. В грунтах с плохой устойчивостью (например, суглинистые пески, супеси) оберните нетканым геотекстильным полотном вокруг крупнозернистого материала (т. вход (рис. 3). Затем покройте геотекстиль слоем песка толщиной не менее 12 дюймов, чтобы достичь поверхности земли.

Свяжитесь с местным инженером NRCS для получения подробной информации о конструкции и установке (USDA-NRCS, 2019).

Рисунок 4- Слева: Крупный гравий насыпается на перфорированную коллекторную трубу. Справа: песок насыпается на нетканое геотекстильное полотно (фото предоставлено Джастином Л. Макбрайдом).

 5. Техническое обслуживание глухих водоприемников

Когда осадок и осадок накапливаются на слое песчаного фильтра, удалите их, чтобы обеспечить надлежащее поступление воды с поверхности в глухой водоприемник. Со временем песчаный слой забивается осадком. Для долговечности глухого входного отверстия замените слой песка на геотекстильную ткань после того, как слой песка засорится (Расширение Университета штата Огайо, 2020 г.).

  6. Ожидаемый срок службы глухих люков

Ожидаемый срок службы глухих люков зависит от количества наносов, образующихся в результате сельскохозяйственной деятельности, но может иметь срок полезной службы до 10 лет. Вспашка и нарушение почвы вблизи этой практики сокращают срок ее службы из-за эрозии почвы, тем самым забивая фильтрующий слой песка. Уменьшенная обработка почвы, покровные культуры, навоз или компост, а также различные севообороты улучшают здоровье почвы, тем самым уменьшая ее эрозию. Следовательно, увеличьте срок службы глухих водозаборников, улучшив состояние почвы.

 7. Альтернативные конструкции глухих воздухозаборников

7.1. Стальной шлак в качестве крупнозернистого материала

Если стальной шлак используется вместо известняка для обратной засыпки вокруг перфорированных труб, глухие воздухозаборники будут удалять растворенный фосфор в дополнение к отложениям и твердым частицам фосфора (Рисунок 5a) (Penn et al., 2020). Стоимость стального шлака должна быть сопоставима со стоимостью гравия или известняка, если они получены из местных источников. Стоимость установки глухого воздухозаборника с использованием стального шлака местного производства составила около 1500 долларов США на северо-востоке Индианы, что примерно равно стоимости, если бы использовался известняк (Gonzalez et al. , 2020).

Ожидается, что срок службы удаления фосфора в глухом вводе со стальным шлаком составит до пяти лет. По истечении этого периода стальной шлак замените новым материалом. Отработанный шлак можно использовать в качестве гравия на грунтовых дорогах, для заполнения выбоин и в строительстве. Если стальной шлак не заменить, глухой вход будет продолжать удалять осадок и твердые частицы фосфора до тех пор, пока слой песчаного фильтра не засорится. Еще одним грубым материалом является стальная стружка, которая дешева и эффективна для удаления фосфора.

7.2. Древесная щепа в качестве грубого материала

Для обратной засыпки вокруг перфорированных труб вместо известняка можно использовать смесь мелкого гравия и древесной стружки в соотношении 3 к 1 (рис. 5b). В этом случае глухой вход удаляет нитраты в дополнение к осадку и твердым частицам фосфора. Древесная щепа обеспечивает достаточную пропускную способность для осушения зоны депрессии. Предварительные результаты показывают, что можно удалить около 90 % отложений и от 36 до 60 % нитратов (личное сообщение, Christopher G. Wilson, 2020).

8. Резюме и рекомендации

Глухие водоприемники — это практика консервационного дренажа в полевых условиях, предназначенная для уменьшения поверхностных запруд, отложений и фосфора, связанного с почвой. Глухие воздухозаборники требуют периодического обслуживания для долговечности. Если в качестве крупного материала используется стальной шлак или какой-либо другой материал, сорбирующий фосфор, он также удаляет растворенный фосфор. Если в качестве грубого материала используется древесная щепа, она также удаляет нитраты. Если древесная щепа представляет собой грубый материал, покрытый смесью песка и сорбционного материала для фосфора, она удалит как нитраты, так и растворенный фосфор. Выберите материал в зависимости от вашей цели по снижению содержания азота или фосфора.

Инструменты Five Pro для дренажа

Ищете другие способы увеличить свой доход? Предоставьте дренажные решения для ваших клиентов! Дренаж — это хороший бизнес, просто нужно знать, что искать. Следите за этими пятью распространенными проблемами дренажа, которые могут превратиться в золотые возможности для вашего бизнеса.

1. Водосточный сток

Ищите:

• Затопление и эрозия водосточного желоба
• Структурные повреждения от воды
• Влажный подвал или подвальное помещение

Решение: Воду из водосточных труб можно собирать разными способами. Адаптер водосточной трубы может перекачивать воду из водосточной трубы прямо в трубу. Для домов с деревьями, нависающими над крышами, решетка NDS® Downspout Defender™ блокирует обломки деревьев, чтобы защитить трубопровод от засорения. Рекомендуется установка надлежащей дренажной системы с использованием водосборника или низкопрофильного адаптера под водосточной трубой и выдвижного эмиттера для выпуска воды вниз по течению.

2. Вода на ландшафтах

Ищите:

• Окрашивание от плесени и грибка
• Грязь, ил или мусор, скапливающиеся на поверхностях
• Проникновение воды и/или повреждение конструкции

Решение: Удалите воду с больших непроницаемых поверхностей, таких как террасы у бассейнов, террасы и подъездные пути, с помощью дренажного канала или желоба. Эти длинные узкие водостоки собирают поверхностный сток с окружающих поверхностей, чтобы предотвратить рост скользкой плесени, пятен и дорогостоящего повреждения имущества. Подключитесь к точке выпуска ниже по течению, например, к всплывающему эмиттеру.

3.

Ищите:

• Влажный подвал или подвальное помещение
• Просачивание воды через подпорную стенку
• Стоячая вода, более 24 часов после дождя

Решение: Захват и удаление прилегающих грунтовых вод вдоль фундаментов и поверхностных затоплений во дворах с помощью французской дренажной системы без гравия EZFlow® или EZ Drain™. Эти подземные дренажные решения улавливают и перенаправляют высокие грунтовые воды в сторону от сооружений и зон с плохим дренажем. Подключитесь к точке сброса ниже по течению, например, к всплывающему эмиттеру.

4. Вода на газонах

• Пожелтение, истончение или отмирание газона
• Пятнистый торф и илистые участки
• Затхлый запах от грибка и болезней

Решение: Соберите стоячую воду с помощью водосборника или низкопрофильного адаптера с решеткой для блокировки мусора и направьте воду в трубу. Для областей, подверженных затоплению, другие варианты включают систему сухого колодца Flo-Well® для сбора, временного хранения и медленного выпуска избыточной воды в землю, а также французскую дренажную систему EZFlow или EZ Drain.

5. Вода в ландшафтных грядках

• Желтеющие или отмирающие растения
• Затхлый запах от грибка и болезней
• Стоячая вода, более 24 часов после дождя

Решение: Слейте лишнюю воду, затопляющую растения или задерживающуюся на грядках, с помощью водосборника или низкопрофильного адаптера с куполообразной атриумной решеткой и направьте ее на выдвижной эмиттер в качестве точки выпуска. Французская дренажная система EZFlow или EZ Drain также может предотвратить затопление и насыщение поверхности за счет сбора ливневых вод и направления их вниз по течению по подсоединенной трубе.
