Домкраты для бревна — винтовые регулируемые опоры

Этапы строительства Фотогалерея Грузоперевозки в СПб Цены на оказываемые услуги Аренда оборудования СПб Статьи о строительстве Новости 06.04. 2022 Окна с подогревом 06.04. 2022 Сколько стоит сруб бани 6х6 из бревна 06.04. 2022 Замена фундамента на винтовые сваи 06.04. 2022 Какой фундамент лучше для дома из газобетона 06.04. 2022 Какой фундамент выбрать для дома из бревна

Главная > Статьи о строительстве > Домкраты для бревна — винтовые регулируемые опоры « Назад 26.11.2013 02:09 Очень широкое применение в строительстве деревянных домов получили домкраты для бревна, которые имеют ещё одно название – винтовые регулируемые опоры для деревянных домов. На сегодняшний день, когда строительство домов из оцилиндрованного бревна находится на пике популярности, большой спрос идёт и на покупку винтовых домкратов для бревна. Спрос их не случаен, так как  дом под усадку без наличия такого домкрата не построишь. Речь идёт об усадке дома. Что такое усадка деревянного дома, мы подробно описали в статье на нашем сайте. Для чего же нужны винтовые домкраты и почему без них нельзя строить современный дом, попробуем объяснить в этой статье. Как известно из курса элементарной физики и биологии, деревянные конструкции имеют структуру волокон. Располагаются эти волокна в дереве по направлению его роста, то есть продольно. Когда дерево срезают, оно начинает высыхать. Так вот, в поперечном направлении дерево уменьшается в диаметре при высыхании в разы больше, чем в продольном. Отсюда возникают проблемы, когда в качестве архитектурного изыска, в деревянных домах используют деревянные столбы. Они сильно украшают дом. Деревянные столбы на крыльце, да и в других частях дома, создают визуальную лёгкость срубу. Но что же будет, если сам сруб со временем будет давать усадку, которая доходит до 7%, а брёвна в виде стоящих столбов по длине уменьшаться не будут. В этом случае всё будет печально, а именно, проблемы начнутся сразу в виде разрыва кровли в ендовах и как следствие она начнёт течь. Сам дом в месте установки столбов перекоситься, и будет иметь не презентабельный вид. Что же делать, чтобы этого не происходило? Варианта два. Либо отказаться от использования деревянных столбов, но это некрасиво. Либо использовать винтовые домкраты для бревна, что в нашем случае будет самым идеальным вариантом. Винтовые домкраты устанавливают в процессе сборки деревянного дома на торцевые части столбов. Далее в по истечении времени, когда дом будет давать усадку, эти домкраты с помощью обычного газового ключа регулируют. То есть когда дом начинает постепенно садиться, домкрат также постепенно подкручивают, и он уменьшается по высоте, в результате, исключая всевозможные перекосы дома и все проблемы вызванные этим. Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из оцилиндрованного бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения Комментариев пока нет

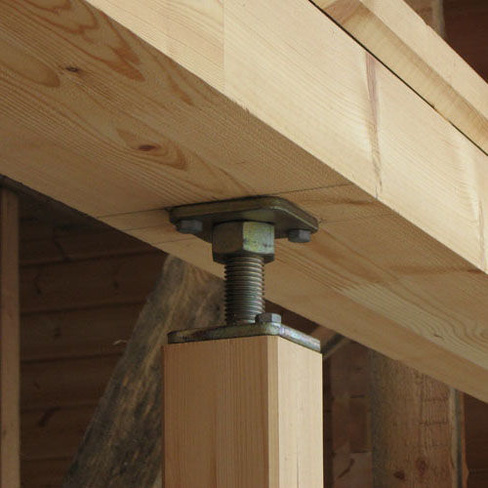

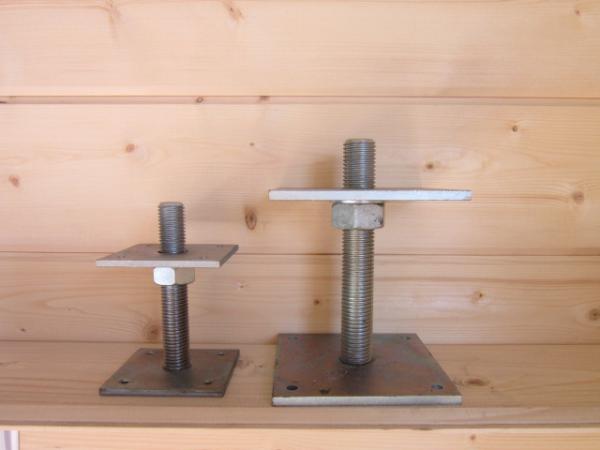

Компенсаторы усадки винтовые регулируемые домкраты сруба в доме из бруса и бревна

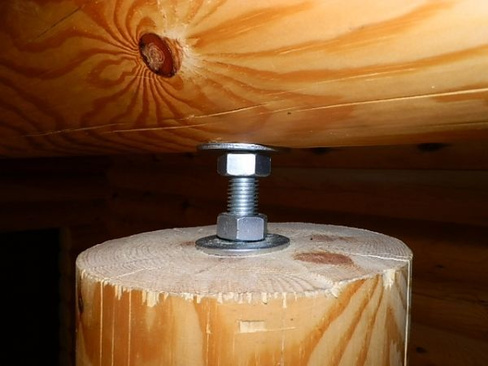

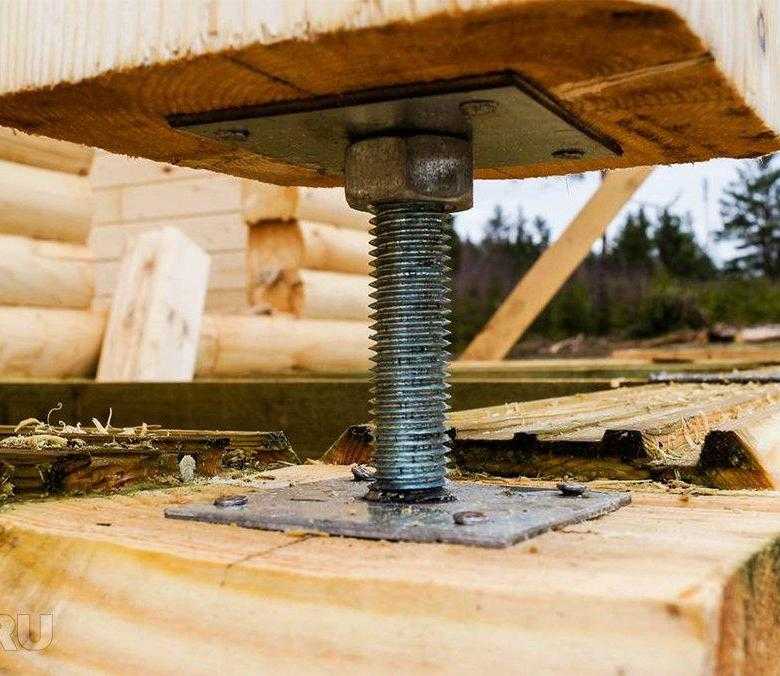

Домкрат металлический

• 1. Деревянный брус опоры
• 2. Болт с винтовой резьбой
• 3. Верхняя прижимная планка(пластина)
• 4. Металлическая гайка
• 5. Нижняя прижимная планка(пластина)

Принцип действия домкрата

Усадка дома из бруса или бревна в деревянном доме (срубе) представляет из себя естественный процесс усушки дерева по окончанию строительства, итогом, которой происходит уменьшения размеров строения, в результате осадки.

Но, давать усадку могут только стены и перегородки(то есть горизонтальные конструкции дома), вертикально дерево не может дать такую же осадку, то есть столб в террасе или крыльце практически не изменит своих размеров от первоначальных.

И поэтому, что бы терраса «не повисла»  отдельно от сруба и была единой конструкцией конструкцией, ставят компенсатор в каждую опору (столб)

Подкручивая раз в 1-2 месяца гайку на несколько витков, мы компенсируем разницу в усадке между домом и открытой площадкой (террасой)

 Установка компенсатора

Для его установки требуется просверлить отверстие в  деревянном брусе или обревне.  Сам болт должен свободно находится в просверленном отверстие.  Далее накручивают гайку на болт и устанавливают две прижымные пластины. Пластины должны бы надёжные металлические по толщине.

Планки(пластины) крепятся шурупами с двух сторон. Одна сторона к брусу, второая к обвязки сруба(дома).

Гайка служит для регулировки, откручивая или закручивая ее, можно отрегулировать успешно коэффициент изменения геометрии готового дома.

Контролировать усадку дома на первом этапе необходимо 2 раза в месяц (то есть подкручивать гайку на несколько витков 2 раза в месяц). Далее раз в месяц, по прошествию года, процесс регулировки мождно прекратить.

Компенсатор металлический по прошествию полной усадки, а это через год, выбивают из опор или оставляют навсегда, так как к этому времени болит уже полностью можетт войти в опору.

Монтаж винтовой опоры делают чаще всего сверху в столбе, но возможна установка и снизу, для удобста регулировки, ни какой роли это не играет.

Для регулировки, используется обычный гаечный ключ, который идёт в комплекте, так же его можно приобрести, стоит недорого и в совбодной продаже.

С регулировкой справится практически любой человек, гайка крутится легко, болт при это заходит в столб, сторону куда подкурчивать не перепутать, для удобства подкручивания, рекомендуется смазать винт смазкой(солидолом)

Таким образом это простое и эффективное устройство, которое позволит избежать негативное воздействие усакдки, которая при сборки домов, срубов из дерева неизбежна.

Червячные винтовые домкраты | Ремесленные бревенчатые дома

Предыдущий Следующий

• Посмотреть увеличенное изображение

В этом году мы столкнулись с возможностью установки нескольких винтовых домкратов (осадочных домкратов) поверх всех вертикальных стоек в бревенчатом доме из кедрового дерева, предназначенном для Калифорнии. Наши клиенты просили нас сделать их как можно менее заметными и незаметными. Все стойки в этом конкретном проекте имеют большие расклешенные (рифленые) характерные концы, из-за чего нецелесообразно иметь винтовые домкраты внизу , которые позволили бы им проходить через систему пола в пространство внизу.

Скрытие винтовых домкратов

При монтаже винтовых домкратов возникают две самые большие проблемы;

1. сохраняя их доступными в течение периода адаптации, который может длиться до 2 лет и;
2. держать их скрытыми, ненавязчивым образом,
   , пока они не регулируются.

Типичный бревенчатый дом, состоящий из 9-футовых внутренних стен, может оседать от 2 до 6 дюймов
в зависимости от породы дерева и влажности древесины. Это означает, что место разрешено для
осадка плюс пространство, необходимое для регулировки и оборудования, может составлять от 10 до 12 дюймов. Помните о
, в большинстве случаев вокруг традиционного винтового домкрата также должно быть достаточно места для бутылочного домкрата
, который можно использовать для сброса давления во время регулировки.

Расположение винтовых домкратов

В большинстве традиционных бревенчатых домов с полной разметкой, построенных из древесины, не высушенной в печи, потребуется определенная регулировка осадки для всех вертикальных стоек, расположенных на уровне полной разметки дома. Винтовой домкрат можно разместить либо в верхней части стойки, либо рядом с ней, либо в нижней части стойки или под ней.

Если домкрат расположен на верхней части стойки, необходимо будет соорудить слой деревянной отделки или накладки, чтобы скрыть систему опускания, если традиционный домкрат утоплен в верхнюю часть стойки, большая панель из дерева должны быть построены, чтобы покрыть зону доступа. Если домкрат расположен в нижней части стойки, его можно скрыть в системе балок перекрытия и получить к нему доступ снизу, либо необходимо будет установить систему гидроизоляции или деревянной отделки, чтобы скрыть зону оседания.

Все эти системы, описанные выше, требуют неприглядной системы маскировки, которая часто выглядит неуместной на бревенчатом столбе. Типичный винтовой домкрат под стойкой с окладом и без него. Типичный винтовой домкрат, расположенный в верхней части стойки.

Решение

Во время мозгового штурма, как лучше скрыть систему винтового домкрата, мы наткнулись на червячный домкрат Joyce Dayton. Мы взяли этот домкрат и объединили его с двумя нашими старыми методами в одну эффективную, прочную, легко регулируемую и скрытую систему. Этот проект журнала в настоящее время находится в разработке, поэтому мы создали прототип.

Необходимое оборудование

• Червячный винтовой домкрат Joyce Dayton. (мы использовали 3 тонны)
• Головка 1/4” на удлинителе 12”
• Аккумуляторная дрель 1/2 дюйма
• инструменты для разметки и бензопила

Шаги по скрытию домкрата внутри верхней части стойки

Эту же систему можно использовать в нижней части бревенчатой ​​стойки.

1. Вырежьте блок размером 10 x 8 дюймов из верхней части бревенчатого столба глубиной 14 дюймов. (домкрат займет 6 дюймов по вертикали)
2. Вырежьте блок размером 10 x 8 x 7 дюймов, чтобы установить его на верхнюю часть домкрата и нести нагрузку от верхней бревенчатой ​​балки. Этот блок будет утоплен на 1 дюйм в ваш карман во время повторной сборки и осядет глубже, когда домкрат будет опущен в течение 9 секунд.0018 корректировка.
3. Если нижняя часть вашего выреза шероховатая и неровная, мы рекомендуем использовать эпоксидную смолу, чтобы выровнять опорную область.
4. Просверлите отверстие диаметром 1 дюйм 1/2 в нижней части кармана, чтобы защитная трубка домкрата могла войти в него.
5. Разметьте и просверлите отверстие диаметром 1 дюйм на боковой стороне стойки, чтобы получить доступ к входному валу (червячному валу) на боковой стороне домкрата. На этих домкратах есть 2 входных вала, можно использовать любой, но имейте в виду, что движение вверх и вниз будет противоположным.
6. Вырежьте 1-дюймовый дюбель, чтобы заткнуть отверстие, когда оно не используется.
7. Как только ваша система будет установлена, домкрат может быть очень легко опущен (или поднят) вами, вашим
   подрядчиком и даже домовладельцем.

Связанные статьи

• Бревенчатая конструкция и треснутые бревна
• Подготовка дома к зиме
• Что такое гребень?

Перейти к началу

Управление осадкой бревенчатого дома

Винтовые домкраты используются в нижней части стоек бревенчатого крыльца для учета осадки бревен в этом доме.

Урегулирование, похоже, стало горячей темой для наших поклонников бревенчатых домов в последнее время, поэтому мы решили, что статья, посвященная этой проблеме, поможет ответить на любой ваш вопрос. В любом проекте бревенчатого дома бревна со временем усаживаются, что приводит к оседанию дома. Оседание — это не плохо, это естественно, и бревенчатые дома не уникальны.

На этом изображении показаны винтовые домкраты во время строительства перед закрытием.

Причина оседания в бревенчатом доме заключается в том, что древесные волокна сжимаются при высыхании. Волокна имеют цилиндрическую форму с длинной осью вдоль бревна. Поскольку волокна сжимаются только в радиальном направлении, бревна по мере высыхания сужаются в радиусе, но существенно не изменяются в длине. По этой причине стены бревенчатого дома со временем будут уменьшаться в высоту по мере усадки древесных волокон. Например 9Стенка в футах может со временем оседать от половины до четырех дюймов. Время, необходимое для этого осаждения, зависит от местных условий.

На этом изображении тот же дом, показанный выше, после закрытия винтовых домкратов. Этот стиль покрытия очень популярен.

Некоторые строители бревен любят использовать в стенах арматуру для предотвращения оседания. Хотя это предотвращает оседание стены в целом, сами бревна все равно должны сжиматься, что приводит к большим зазорам между бревнами, которые необходимо расщеплять. Поскольку этот метод может оставлять непривлекательные зазоры между бревнами, мы не используем его при строительстве Real™ Log. Real Log Homes по-прежнему предлагает щелевую стену для клиентов, которым нравится внешний вид, но даже в этих случаях мы используем нашу систему столярных изделий InterLock™, в которой наши бревна сцепляются друг с другом, что обеспечивает гладкий внешний вид.

Владельцам этого дома понравился характер винтовых домкратов, и они оставили их открытыми на натуральных бревенчатых столбах.

Две основные проблемы, которые необходимо решить в настоящем бревенчатом доме, — это регулировка высоты стоек по мере оседания стены и соблюдение зазоров вокруг дверей и окон. Поскольку длина бревна не меняется по мере высыхания древесины, вертикальные стойки, поддерживающие крышу или верхние этажи, необходимо укорачивать по мере оседания стен. Винтовой домкрат является наиболее распространенным средством, используемым для достижения этой цели. Винтовой домкрат может располагаться либо в верхней, либо в нижней части балки, в зависимости от личных предпочтений. Винтовой домкрат можно оставить открытым как элемент дизайна (например, кухня из бревенчатого дома, показанная выше), или при желании его можно закрыть, как в первом примере в этом посте. Для крепления винтового домкрата обычно используется деревянная рама, а для стоек из круглого бревна — медные детали.

Регулировка винтовых домкратов проводится периодически, когда дом строится — обычно через 6-12 месяцев после постройки, затем после второго полного отопительного сезона, а иногда даже в третий и более раз, как правило, после отопительного сезона. Сроки и необходимость регулировки винтовых домкратов могут варьироваться в зависимости от климата и типа используемого отопления. Окна и двери монтируются с помощью шлицевых соединений, благодаря которым проемы остаются ровными и ровными при оседании стены. Хотя эти системы требуют некоторого внимания, мы считаем их эстетические и структурные преимущества лучшим решением для обустройства бревенчатого дома.
