Дома чертежи: Чертежи проектов домов и коттеджей

Состав проекта и какие чертежи входят в проект

Создание проекта дома – важный этап строительства. Отсутствие проекта может привести к катастрофическим последствиям, а именно:

• неправильный расчет нагрузок здания;
• перерасход материалов;
• непредвиденные затраты;
• срыв сроков строительства.

Основные разделы проекта нового дома

Проектная документация — Это набор чертежей, являющихся одним из основных документов для строительства. К обязательным разделам такого комплекта относятся следующие разделы:

1. Конструктивный (КР) — в него включают чертежи конструкторских решений всех несущих конструкций, фундамента, а также особенности строительных систем и устройства полов. Здесь же отмечают количество и необходимые рабочие характеристики используемых строительных материалов;

2. Архитектурный раздел (АР) содержит сведения об архитектурных элементах возводимого дома, разрезы, чертежи фасадных элементов.

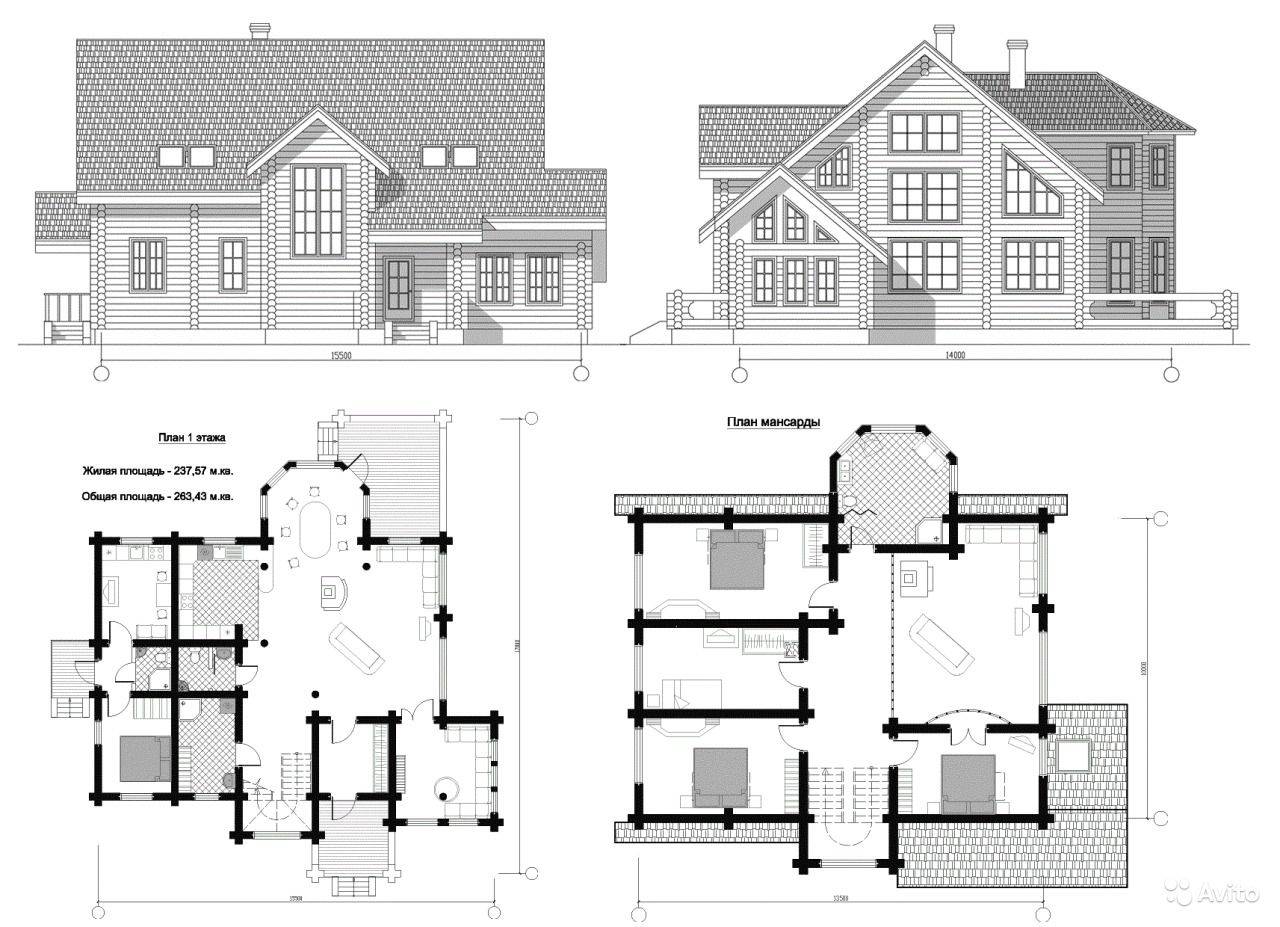

В него также включают поэтажный план, схемы крыши, ведомость дверных и оконных проемов, а также общую информацию по строительству дома. Перечисленные документы всегда включают в комплект проекта дома, что регламентировано в действующих нормативных документах.

К дополнительным разделам проектной документации обычно относят чертежи систем водоснабжения, водоотведения, электрических и других коммуникаций. Для строительства небольших загородных домов часто используются эскизные проекты, которые не являются полным комплектом проектной документации здания. В них указываются поэтажные планы, чертежи фасадов, а также общие сведения. Лучше отдавать предпочтение проекту с полным архитектурным разделом, что связано с нюансами и конструктивными особенностями при строительстве любых сооружений, даже летних дачных домиков.

Проектная документация и ее состав

Архитектурно-строительные решения (АС)

Этот раздел документации представлен двумя разделами: архитектурные решения и конструктивные решения, АР и КР, соответственно. Все документы этого пункта оформляются в формате АЗ на бумажных носителях. Документ заверяется синей печатью и должен быть составлен в единственном экземпляре.

Рабочие чертежи марки АР (архитектурные решения)

• генеральный план;
• разбивочныйплан осей;
• пояснительная записка;
• оформление общих данных об объекте;
• маркировочный план;
• кладочные планы;

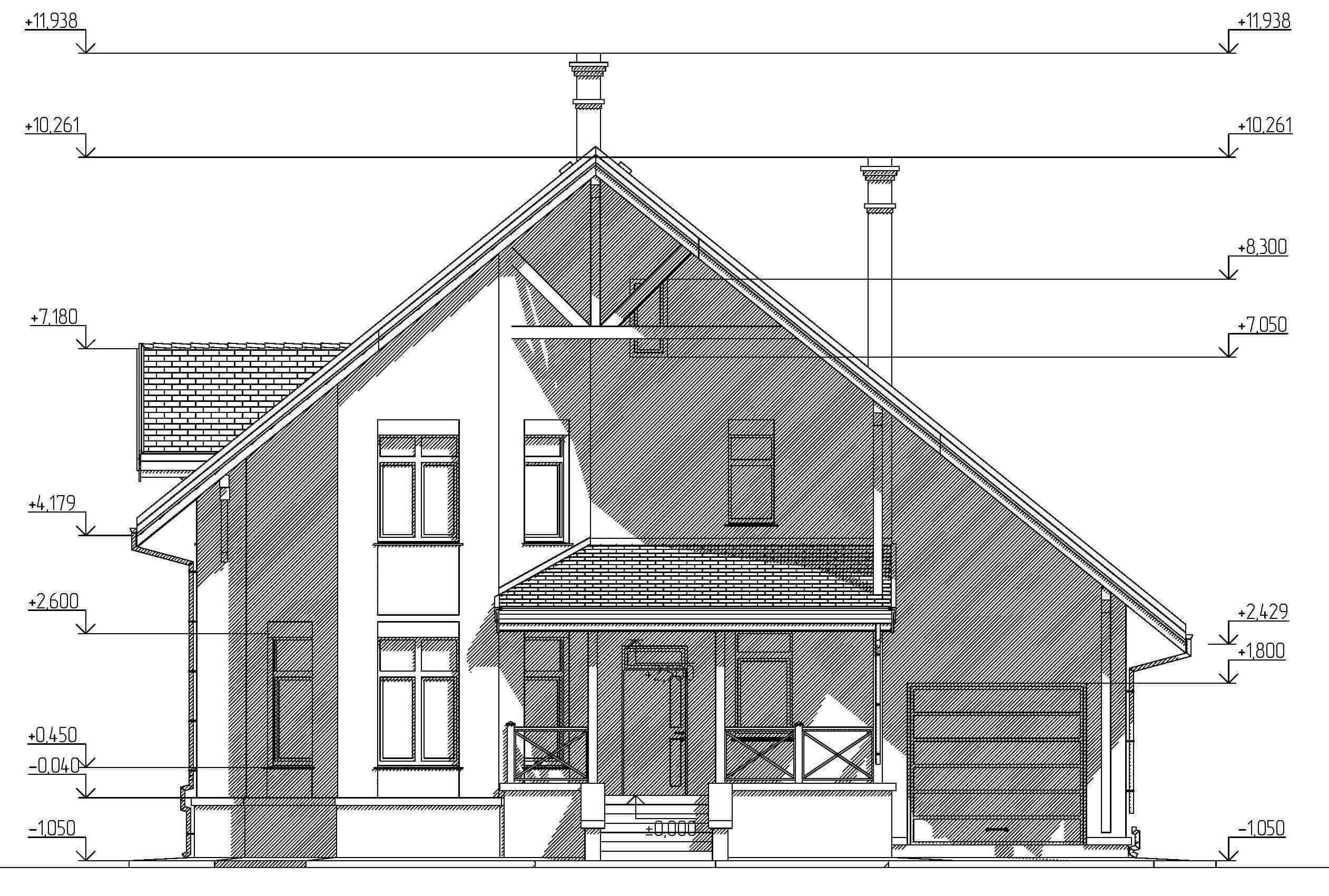

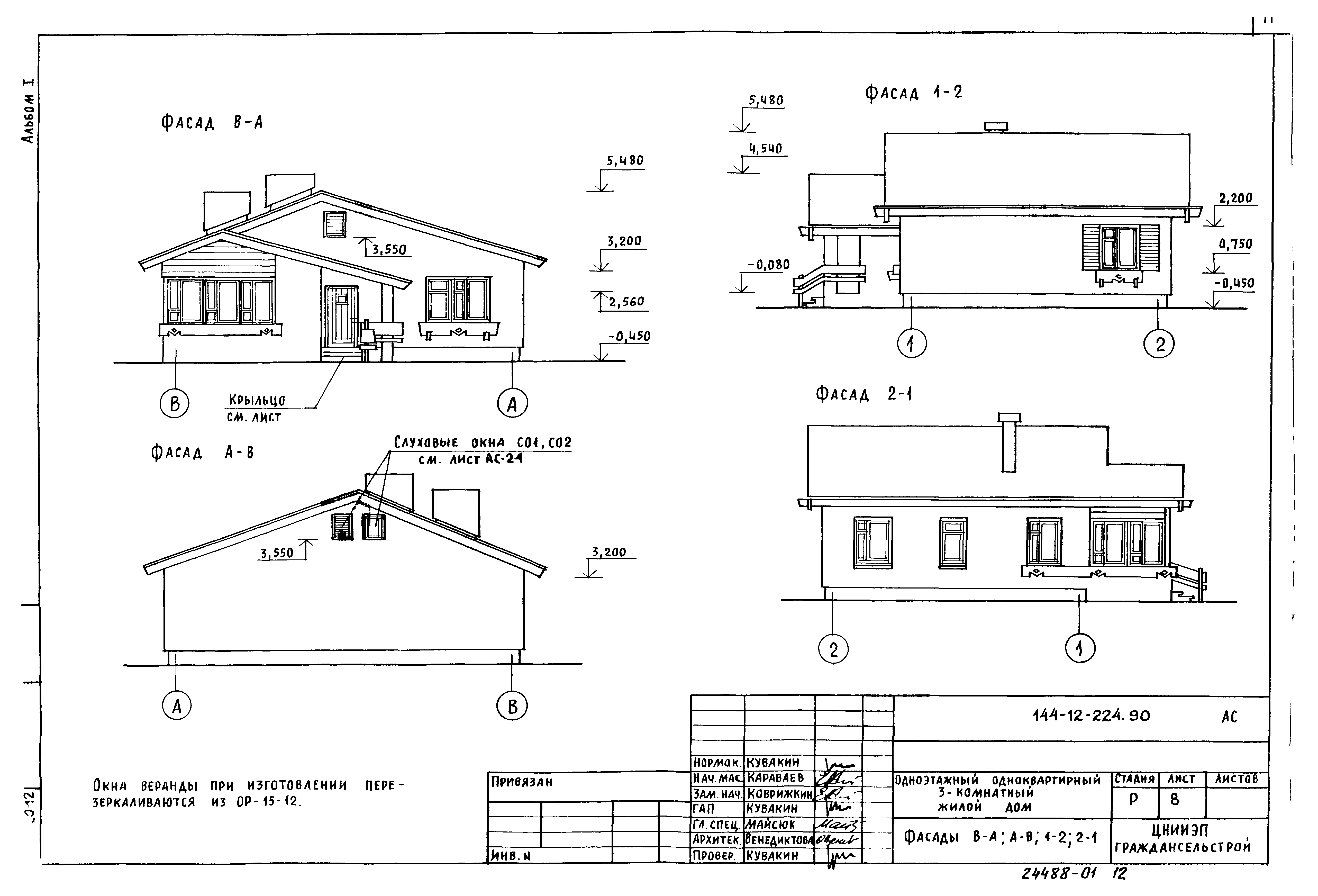

• все фасады возводимого сооружения с обязательным добавлением отметок высот;
• план кровли;
• при наличии — характеристики дымоходов, вентиляционных каналов;
• экспликации напольных покрытий;

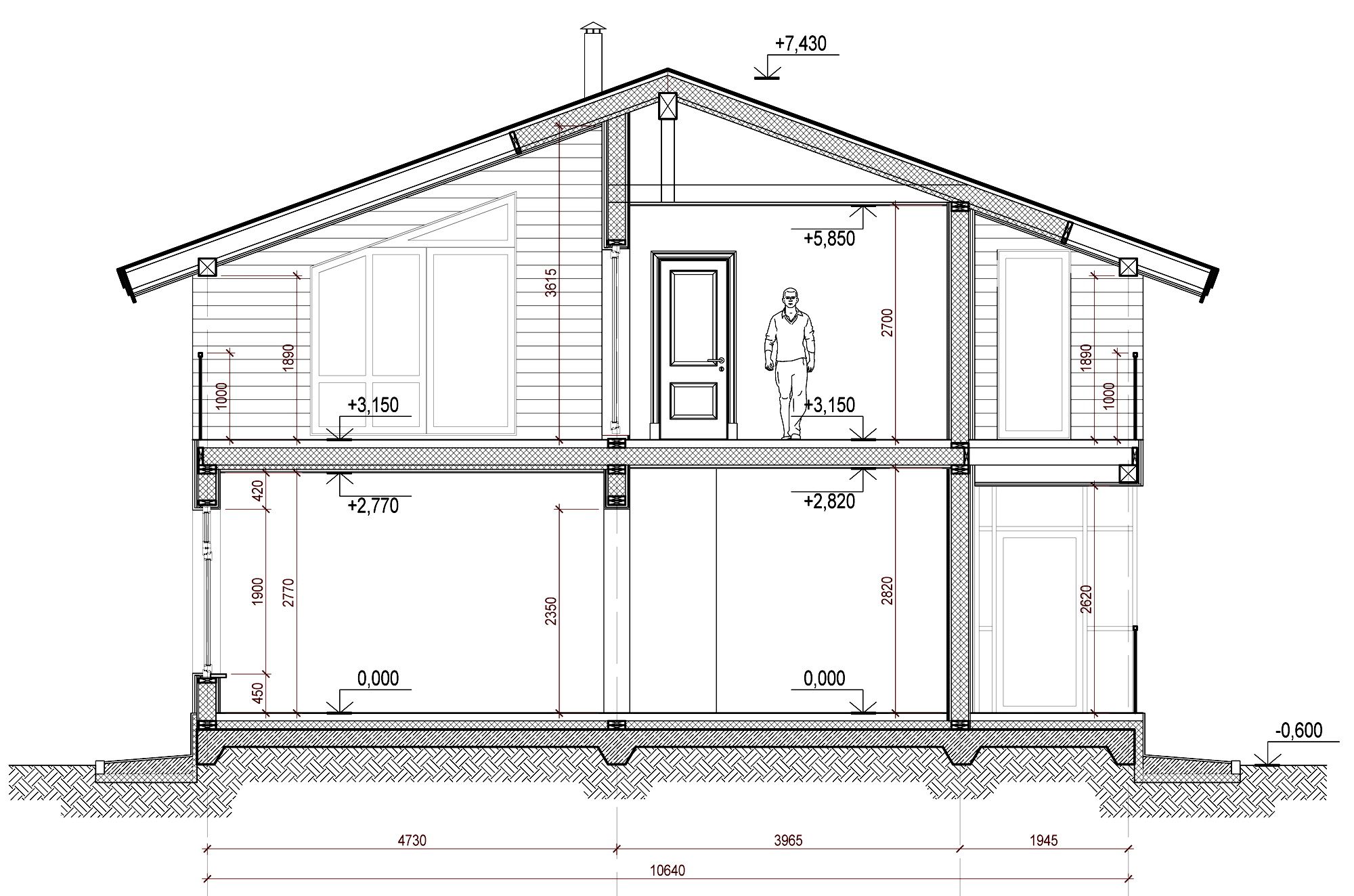

• все разрезы проектируемого дома;
• характеристики оконных и дверных проемов;

Чертежи архитектурного раздела содержат информацию о расположении дверей, окон, вентиляционных шахт, печных и каминных дымоходов. Здесь также указываются параметры всех конструктивных узлов, толщина стеновых блоков и высоты этажей.

Рабочие чертежи марки КР

Информация этого раздела необходима для грамотного и успешного исполнения составленного проекта. Блок конструктивных решений содержит указанные данные:

• общие сведения о возводимом сооружении;
• схемы расположения основания или фундамента с указанием мест размещения, глубины заложения и точных размеров;
• данные при расчете материалов кладочного типа;
• подробная спецификация материалов;
• детальные эскизы и чертежи;
• схема перемычек и перекрытий;
• технические указания и размеры строительных конструкций.

В зависимости от варианта возводимого здания и типа конструктивных элементов, которые заложены в проект, будет составляться комплектация чертежных документов КР.

Дополнительные разделы

Отопление вентиляция, водоснабжение канализация, электрооборудование

Помимо обязательных разделов, проектная документация может содержать дополнительные пункты. Например, в некоторых случаях в основной документ может быть включен раздел обустройства инженерных коммуникаций.Он содержит следующую информацию:

1. схемы монтажа и подключения систем канализации, водоснабжения. Здесь указывается их тип — централизованные или индивидуальные, пояснение выбора, а также прикладываются поэтажные планы;
2. схема отопительной системы с обоснованием выбора в пользу индивидуального подключения или централизованного отопления и добавлением теплотехнического расчета;
3. проект системы электроснабжения с планами расположения электрической проводки, фурнитуры и дополнительного оборудования;
4. спецификации необходимых для строительства материалов, оборудования и других изделий.

Этот раздел обычно добавляется по желанию заказчика — в зависимости от сложности упомянутых инженерных систем. Для некоторых типовых проектов есть готовые разделы ИС, стоимость которых не включена в цену проектной документации АР и КР.

Архитектурный паспорт

Паспорт архитектурный при проектировании зданий не предусмотрен обязательным проектом в КР и АР. Его включение в проектную документацию оплачивается дополнительно. Наличие этого документы дает возможность более быстрого оформления разрешения на строительство, что связано с наличием в архитектурном паспорте комплекта документов, обязательных для предъявления в Комитет градостроительства и архитектуры или другие уполномоченные органы.

Допустимо ли внесение изменений в готовые проектные разделы?

Наличие готового проекта допускает внесение изменений. Но подобные дополнения требуют оценки рентабельности корректировки проектной документации.

Ликбез: Какие чертежи в проекте — обязательные

Мы попросили более 300 дизайнеров показать свою проектную документацию. Сравнили, как выглядят «обязательные» чертежи в разных дизайн-бюро. Публикуем не только комментарии, но и гигантские архивы чертежей с планировками. Обязательно переходите по ссылкам!

Если вы приходите в бюро и заказываете только план расстановки мебели, не удивляйтесь, что розетки окажутся в неудобных местах или плинтусы придется отрывать ради монтажа встроенного шкафа. Получается, чертежи нужны и вам — чтобы заказывать мебель и контролировать работы (особенно если вы не оплачиваете авторский надзор).

1. ОБМЕРНЫЙ ПЛАН
Что это: Базовый чертеж (вид сверху), который делается после замеров квартиры.

Почему без него нельзя: По точным обмерным данным квартиры затем делаются другие чертежи, расчеты затрат на строительные материалы, работы и т. п. Без такого плана невозможна никакая другая интерьерная работа — даже мебель не расставить.

Дизайнер Мария К. (Козлова): «[Чертеж делается] с указанием всех размеров по стенам + с указанием высот потолка, дверных проемов, подоконников и окон. Также не забываем отмечать расположение щитка, датчиков дыма, смотрим, где расположены вентиляционные шахты, выводы воды и канализации».

2. ПЛАН ДЕМОНТАЖА
Что это: Чертеж, который показывает строителям, какие перегородки сносить, а какие — оставлять. Обязательный, если в квартире будет перепланировка или вы хотите поменять перегородки.

Почему без него нельзя: Для тех, кто делает перепланировку и меняет перегородки, план демонтажа — главный чертеж. Под перепланировкой понимаем не только глобальное «перекраивание» квартиры, но и любой этап ремонтных работ, когда требуется что-то убрать (антресоли), перенести или расширить (дверной проем) и пр.

Очень пригодится план демонтажа тем, кто ремонтирует старый фонд. Ведь иной раз стены настолько кривые и заваленные, что попытка выровнять их съест недопустимо много пространства. Перегородки сносят, на их месте возводят такие же, но из современных материалов.

Важно: Если в квартире будет перепланировка, нужно, чтобы сначала профессионал оценил, какие стены в квартире можно трогать, а какие — нельзя. Потом эту перепланировку необходимо согласовать. И только потом можно отдавать строителям в работу план демонтажа.

3. ПЛАН МОНТАЖА (и экспликация помещений)
Что это: На этом плане вычерчиваются стены, которые строителям предстоит возвести. Указывается расположение, высота перегородок, даются пояснения о том, из каких материалов строить (гипсокартон, пеноблоки и т.д.). В отдельной табличке — экспликации — указываются точные числовые данные общей площади помещения и отдельных его частей, условные обозначения и т.п.

Почему без него нельзя: Это основной чертеж квартиры в новой планировке. По этому чертежу строители будут ориентироваться на всем протяжении ремонта, сверяя данные с табличкой-экспликацией. Этот чертеж — как главная страница на сайте, откуда ведут ссылки на другие чертежи. Наконец, именно от этого нового плана будет отталкиваться дизайнер, создавая образ интерьера и детализируя его.

Важно: Этот лист в папке лежит одним из первых, но продумывают и чертят его в самом конце — когда понятно, где какая полка будет висеть и какие закладные ей требуются.

4. ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Что это: План расстановки мебели и техники (планировочное решение). Вид квартиры сверху уже с новыми стенами и со всей мебелью и техникой. Глядя на него, вы уже точно представляете, где у вас будет шкаф, где кровать, а где — кресло. И можете мысленно прогуляться по квартире, примерить ее на себя.

Почему без него нельзя: Этот план расставляет все точки над i в части планировочного решения квартиры. Это документ, который удостоверяет: в квартире будут вот эти предметы мебели и техники, расположенные так, а не иначе. С этим планом и вы, и строители, и дизайнер будете сверяться на всех последующих этапах.

Нина Романюк, дизайнер: «Я детально делаю прорисовку всей мебели вместе с технологом, чтобы убедиться, что все узлы со стеной и электрикой разместятся “вкусненько” по всем пропорциям».

Даша Ухлинова, дизайнер: «[Необходим] план мебели с указанием габаритов, в том числе план мебели с имплицитными зонами. Это зоны открывания дверей, шкафов, подхода к мебели, чтобы заказчику было наглядно видно, что все откроется и везде пройдется».

Роман Струков, архитектор: «Это главный план для коммуникации между дизайнером, строителем и заказчиком. Там же указаны финальные площади и дополнительные комментарии к нестандартным изделиям и мебели на заказ».

БОЛЬШЕ ПРИМЕРОВ…
► 20+ вариантов планировочных решений (расстановки мебели) из проектов российских дизайнеров

5. ПЛАН ЗАПОЛНЕНИЯ ПРОЕМОВ
Что это: Чертеж, на котором указано, где и какие будут стоять окна и двери (обычные распашные, раздвижные, «гармошки» и т.п.).

Почему без него нельзя: Этот блок документов помогает строителям ориентироваться во время монтажа окон и дверей. Например, если в квартире есть двери-купе, на чертежах должно быть отражено, как за ними монтируется плинтус. Если плинтус в квартире широкий, то двери просто не откроются — значит, плинтуса за ними вообще не должно быть. Но чтобы все было эстетично, это нужно учесть заранее. И даже если у вас обычные двери, без этого плана не обойтись: монтажники должны сразу понимать, как и куда будут открываться двери, чтобы не обсуждать это в текущем режиме.

6. ПЛАН ПОЛОВ
Что это: Рабочая документация по полам: она указывает, где и какое покрытие будет в квартире. Если плиточный пол имеет особую раскладку, то раскладка плитки прикладывается к плану полов. Если укладывается паркетная доска, ламинат и прочее — план показывает направление укладки.

Роман Струков, архитектор: «Все-все-все о полах — что куда укладывать, как стыковать, откуда начинать, и что в каком порядке».

Евгения Матвеенко, архитектор: «[Дополнительно могут прилагаться] все “пироги” полов — пол в разрезе».

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов плана полов смотрите по ссылке

Почему без них нельзя: Если электрику не спланировать и не продумать четко, в квартире будет постоянно не хватать розеток (как итог, везде будут валяться удлинители) и света (темно, неуютно, будете докупать разные лампы и развешивать их по углам).

План освещения — здесь все освещение показано вместе с мебелью, чтобы заказчик понимал, где и как оно будет организовано.

План освещения с размерами — этот план уже для строителей, чтобы они знали, что куда установить.

План включения освещения — сценарии освещения в квартире могут быть достаточно изощренными: включение одно светильника с различных точек, возможность отключить освещение во всей квартире или частично с одного выключателя. Все это описано на этом плане».
БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов чертежей по электричеству смотрите по ссылке

Почему без него нельзя: Подготовка стен под разные чистовые материалы должна быть разная — это нужно учитывать заранее. По этим чертежам также считают, сколько и каких нужно обоев и краски.

Мария К. (Козлова), дизайнер: «Указываем типы покрытий — обои / покраска / декоративная штукатурка и т. п. Указываем толщину — к примеру, если используем рельефные 3D-панели. Это важно, так как подготовка стен под разные чистовые материалы — тоже разная».

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ планов по отделке стен смотрите в этой папке

Почему без него нельзя: Помогает аккуратно оформить потолки.

Мария К. (Козлова), дизайнер: «Указываем тип потолка — к примеру, из ГКЛ — гипсокартона; + указываем опуски коробов, если они есть — часто это зоны кухонных шкафов, где мы прячем вентиляцию, или зоны встроенных шкафов; + указываем цвета покраски».

«Если в квартире предполагается принудительная приточно-вытяжная система вентиляции, то в моих чертежах на планах потолков / стен обязательно будет указана вся информации по размещению и внешнему виду используемых решеток».

Роман Струков, архитектор: «[Здесь дается] информация обо всех высотах, карнизах, все сечения в местах изменения высот. План потолков с оборудованием, ведь в потолки также могут встраиваться светильники, светодиодная лента, вентиляция, — все это требует работ на этапе монтажа, влияет на логистику и порядок действий. Поэтому важно дать подобную информацию строителям».

БОЛЬШЕ ПРИМЕРОВ…
►20+ примеров чертежей с планом потолков из проектов российских дизайнеров

Почему без него нельзя: Чтобы рабочие точно знали, где, какие и на какой высоте делать выводы. И делали не так, как им удобно, а так, чтобы стиралка встала в нужный проем, а унитаз не «уехал» от стены на лишние 10–20 сантиметров.

Светлана Мустяца, дизайнер: «Одной из самых важных частей любого дизайн-проекта является разработка плана сантехнического оборудования. Зачастую на этом плане дизайнеры показывают лишь привязку сантехнического оборудования — то есть расстояние от центра прибора до стены и его общие габариты. В моих проектах я уделяю санузлам большее внимание, потому что, как правило, это маленькие помещения, в которых важен каждый сантиметр. Сантехнику мы с заказчиками выбираем на первых этапах проекта. Раскладка плитки на развертках стен осуществляется с учетом определенной модели сантехники».

БОЛЬШЕ ПРИМЕРОВ…
► Варианты планов привязки сантехнических приборов в разных проектах — смотрите в этой папке

Почему без них нельзя: Они нужны для наглядности и чтобы сверяться по ним в случае спорных моментов — чертежи показывают вид сверху, как бы с потолка. А развертки — это уплощенный вид прямо на каждую стену. По ним можно уточнять, что и как будет расположено.

Мария К. (Козлова), дизайнер: «Это четыре вида, на каждую из стен помещения, с подсчетом чистовых отделочных материалов, привязкой розеток и выключателей, другими рекомендациями для строителей».

Олеся Сыпченко, дизайнер: «В нашей студии мы всегда делаем развертки стен всех помещений с указанием всего, что есть на стенах — конкретных артикулов лепнины, освещения, декора, схемами встройки конкретных смесителей / сантехники / трапов».

Долгова Ксения, архитектор: «Развертки санузлов — обязательная часть рабочего проекта, так как по ним сантехники будут привязывать выводы оборудования. Также на них отражается раскладка плитки, чтобы впоследствии не возникало некрасивых подрезок».

БОЛЬШЕ ПРИМЕРОВ…
► По ссылке — папка с подборкой разверток из проектов разных дизайнеров

Документация эта — результат сложной технической и инженерной работы: все детали интерьера рассматриваются с разных сторон и перспектив, в комплексе. И чертежей должно быть не менее 11 типов.
