Дома черчение: Строительные чертежи — Черчение. 8-9 класс. Сидоренко

Содержание

Черчение разреза дома — инструкция проектирования

Разрез дома – это чертеж, на котором показываются внутренние составляющие строения. Он должен помогать зрительно представить расположение перегородок, окон и дверей, высотные отметки всех элементов и другое.

Основные принципы вычерчивания разреза дома

Чтобы создать разрез необходимо расположить плоскость сечения таким образом, чтобы она проходила через входную дверь в окно, расположенное в противоположной наружной стене. Таким образом, разрез дома имеет много схожих черт с планом дома, так как разрез тоже образуется плоскостью сечения, с той разницей, что здесь она вертикальная.

Важными этапами становится указание отметок пола и потолка каждого потолка. В жилых домах высота этажа составляет 2,8-3 метра. В общественных зданиях высота этажа может быть немного больше – 3-3,3 метра. Перила лестниц должны быть 9 см. Расстояние от подоконника до пола – 60-80 см.

Расстояния от потолка до окна 20-30 см.

Как чертить разрез дома

Чтобы чертить разрез дома не имеет в себе особых сложностей. В подготовленном для нового чертежа месте необходимо изобразить координационные оси. Эти чертежи составляются при проектировании домов и наглядно отображают планировку дома и его несущие элементы. Чтобы помочь себе с переносом размеров с плана, можно воспользоваться линией в 45 градусов, расположив ее справа, от готового плана дома. Дополнительные элементы на разрез можно снести с готового чертежа фасада дома. После нанесения координационных осей, необходимо вычертить стены. В AutoCAD это можно сделать с помощью инструмента параллельный перенос. С учетом привязки копируются линии стен справа и слева от координационных осей.

После того, как стены готовы, необходимо обозначить уровень грунта, расположить фундаменты на указанной глубине заложения, вычертить цокольные, межэтажные и чердачные перекрытия. В этом нет особых сложностей, в программе необходимо применять все тот же инструмент параллельного копирования. Заключительным этапом в нанесении основных линий становится нанесение на разрезе дома проекций линий крыши. Как правило, разрез дома с мансардой несколько сложнее чертить, чем разрезы зданий с плоскими кровлями.

Как чертить лестницы, создавая разрез дома? Перед этим необходимо вычертить лестничные площадки. Следует отметить, что их верхняя плоскость должна находиться на одном уровне с перекрытиями. Вычерчивание ступеней начинается с нанесения верхней линии первой ступени. После этого чертится вертикальная линия вниз (высота ступени зависит от возводимого здания). Используя автокад, я бы скопировал получившиеся линии далее вправо, таким образом, получив бы чертеж лестницы. Далее чертят перила. Если это чертеж на бумаге, то для черчения лестницы, можно нанести параллельные вертикальные линии через расстояние, равное длине ступени. Далее переходят к обозначению оконных и дверных проемов, нанесению перегородок и балконов.

Инструкция по черчению разреза дома

Вычерчиваем вертикальные и горизонтальные оси здания. Под горизонтальными осями я подразумеваю линии, которые станут верхними обрезами перекрытий.

После этого откладываем от вертикальных осей по 190 мм в обе стороны. От горизонтальных линий откладывает 300 мм вниз — таким образом образуются перекрытия.

Полученная сетка имеет много лишних элементов, поэтому производим обрезку лишних линий, таким образом, получаем разрез дома, который вот вот будет готов.

Начинаем вычерчивать лестничные площадки и лестничные марши.

Следуем указания на следующей схеме.



Копируем полученный лестничный марш на нижележащие этажи.

Переходим к вычерчиванию кровли. Необходимо отметить, что в зависимости от места разреза, разрез кровли может меняться в значительной степени.

После этого переходим к вычерчиванию фундаментных блоков и самого фундамента.

Дело остается за малым. Разрез дома необходимо отредактировать, убрав лишние линии и добавив нужные элементы. К последним относятся проемы, лестничные перила и балконы.

Масштабы чертежей — Чертежик

Масштабы чертежей. Масштабом называется отношение линейных размеров изображения предмета на чертеже к действительным размерам предмета.

Масштабы чертежей бывают численные, линейные, поперечные (десятичные) и угловые (пропорциональные).

Численный масштаб  обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже. Численный масштаб обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже.

Графические масштабы на чертеже

В зависимости от сложности и величины изображения, ею назначения, стадии проектирования на чертежах применяются:
1.) Масштабы уменьшения: 1:2; 1 :2,5; 1:4; 1 : 5

; 1 : 10; 1 : 15; 1:20; 1:25; 1 : 40; 1:50; 1:75; 1: 100; 1:200; 1:400; 1:500; 1:800; 1:1000. (

Пример: допустим дана длина 5000 мм. Необходимо начертить в масштабе 1:100, то чертится отрезок размером 50 мм.)

При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:2000;

1:50001: 10000; 1:20000; 1:25000; 1: 50000.
2.) Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100: 1.

Пример: допустим дана длина 50 мм. Необходимо начертить в масштабе 2:1, то чертится отрезок длиной 100 мм.)

В необходимых случаях допускается применять масштабы увеличения 100-n : I. где n — целое число.
3.) Натуральная величина:

1:1.(пример: длина детали 10 мм. , соответственно, чертим линию размером 10мм. )

Масштаб должен указываться на всех чертежах, кроме некоторых строительных, а также чертежей, воспроизводимых путем клиширования или фотографирования.
Если на листе все чертежи выполнены в одном масштабе, то его значение проставляют в соответствующей графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Если на одном листе помещены чертежи разного масштаба, то масштаб указывают под названием соответствующего чертежа но типу

М1:1; М1:2 и т. д.

Линейный масштаб на чертеже имеет вид линии с делениями, означающими какую-нибудь меру длины, например метр, километр и т.п. Линейные масштабы удобны тем, что с их помощью можно без вычисления определять по чертежу действительные размеры. По линейному масштабу отсчет размеров можно про-изводим.
Поперечный масштаб, позволяющий измерять размеры на чертеже с точностью до 0,01 принятой единицы длины, применяется в топографическом черчении.

Угловые (пропорциональные) маштабы применяют для построения изображений в уменьшенном или увеличенном в несколько раз виде.

Угловым масштабом целесообразно пользоваться, когда масштаб чертежа неопределенный 1 : n, где n может быть любое целое или дробное число и при ограниченном количестве размеров на чертеже.

Применение масштабов смотрите в примерах чертежей и в разделе чтение сборочного чертежа

Графический проект «Дом моей мечты»

Если Вы пропустили занятие с разбором данной темы и не знаете как выполнить задание, то прочитайте этот пост.

Графический проект ГП.04.01.

Чтобы выполнить эту графическую работу необходимо знать следующие темы:

Координационные оси. Нанесение размеров на строительные чертежи;

Планы зданий, фасады, условные обозначения

;

Задание:

— на формате А3, расположенном вертикально, начертить рамку и основную надпись.

Основная надпись на строительном чертеже имеет следующий вид:

— рабочую область формата поделить на 2 части. В нижней его части будет располагаться план первого этажа, а над ним, в проекционной связи, главный фасад.

— выполнить чертеж плана и фасада дома Вашей мечты в масштабе 1:100.

Ход выполнения работы:

Вычерчивание плана первого этажа Вашего здания:

1) начать работу необходимо с нанесения координационных осей. Оси следует расположить под всеми капитальными стенами Вашего будущего здания (наружными и внутренними). Расстояние между осями следует принимать круглым числом (например 4200, 6000, 3400 и т.д.).

2) после чего вычерчиваются наружные (510 мм) и внутренние (380 мм) стены, руководствуясь правилами привязки их к координационным осям;

3) выполняется общая планировка помещений. Вычерчиваются перегородки (100 мм), указывается местоположение дверных и оконных проемов. Ширина межкомнатных дверей 900 мм, входной двери 1200 мм.

4) наносятся условные обозначения сантехнического оборудования, цепочки внутренних и наружных размеров, указываются типы помещений и их площади.

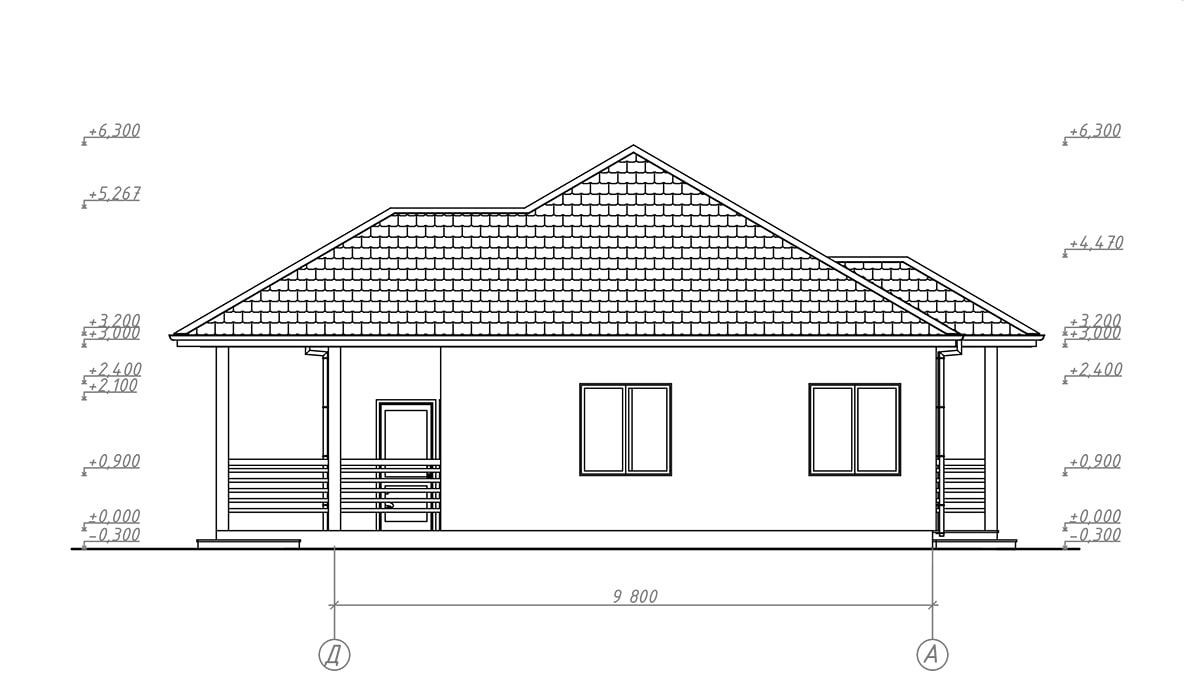

Вычерчивание главного фасада Вашего здания:

1) после того, как выполнен план первого этажа можно приступать к вычерчиванию фасада. Главный фасад это тот, который имеет главный вход в здание. Тонкими линиями переносим по линиям проекционной связи крайние координационные оси.

2) согласно размерам в плане показываем границы стен относительно координационных осей.

3) по линиям проекционной связи переносим дверные и оконные проемы со стороны, в осях которой выполняется фасад.

4) выполняем чертеж фасада Вашего здания. Обязательно должны быть показаны наличники на окнах, двери, если есть ворота, крыша.

5) указываем размер здания в определенных ранее осях. Проставляем высотные отметки, принимая за 0,000 уровень чистого пола первого этажа.

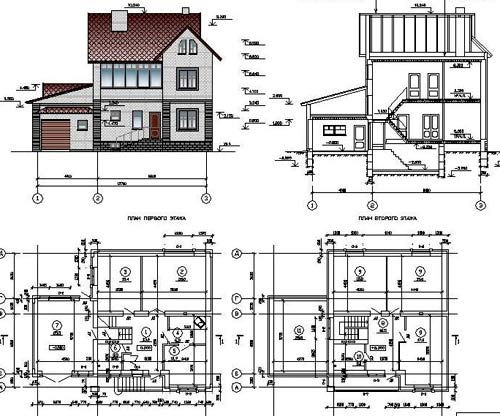

Пример выполненной работы:

Выполненную работу сдать на проверку преподавателю.

Программы для черчения электрических схем квартир и домов

На сегодняшний день черчение электросхем вручную на листике уже не использует ни один опытный электрик. Гораздо проще, удобнее и понятнее составить проект электропроводки помещения на компьютере через специальный программный пакет на русском языке. Однако проблема в том, что далеко не все программы простые в использовании, поэтому наткнувшись на неудобную и к тому же платную версию программного обеспечения, большинство мастеров старой закалки просто отбрасывают современный способ моделирования в сторону. Далее мы предоставим читателям сайта Сам электрик обзор самых простых программ для черчения электрических схем квартир и домов на компьютере.

Бесплатные ПО

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

  1. Microsoft Visio. Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
  2. Компас-Электрик. Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.
  3. Eagle (Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.
  4. Dip Trace. Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
  5. «1-2-3 схема». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему сборки распределительного щита, в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.
  6. AutoCAD Electrician. Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.
  7. Эльф. Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает выбрать автоматические выключатели подходящего номинала, рассчитать сечение кабеля по мощности и току и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.

Некоторые из перечисленных программ вы можете увидеть на видео обзорах:

AutoCAD Electrical

КОМПАС-Электрик

Visio

Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!

Платные ПО

Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем. Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan. Это один из самых простейших в использовании и к тому же многофункциональных программных пакетов для составления схем разводки электропроводки и трассировки электронных плат. Интерфейс удобный, на русском языке. В базе данных заложены все самые популярные графические элементы для черчения электросхем.

Если Вам не жалко потратить 40$ за лицензию, мы настоятельно рекомендуем выбрать для черчения именно sPlan. Данное ПО без сомнений подойдет как для домашнего использования, так и для профессиональных проектировочных работ в чем Вы можете убедиться, просмотрев данное видео:

Правильное пользование sPlan

Вот мы и предоставили обзор самых лучших платных и бесплатных программ для черчения электрических схем на компьютере. Кстати, на телефон (на андроид) Вы можете скачать приложение «Мобильный электрик», в котором можно запросто произвести расчет основных элементов электрической цепи, который поможет правильно составить электросхему, если компьютера нет рядом!

Похожие материалы:

Репетиторы на дом по черчению

Виктор Владимирович

Частный преподаватель Стаж 7 лет

У репетитора есть видеопрезентация смотреть видеопрезентация

от 1 800 руб / час

свободен Связаться

Репетитор по другим предметам

У репетитора, у ученика, дистанционно

Добрый день . Меня зовут Виктор . Я являюсь репетитором по физике и математике и программированию.Начинаю набор учеников на лето и предстоящий Развернуть

Отзывы

Выражаю слова благодарности Виктору Владимировичу за занятия по физике. Обратились, так как не усваивался школьный материал. Все отзывы (24)

Вячеслав Борисович

Частный преподаватель Стаж 7 лет

У репетитора есть видеопрезентация смотреть видеопрезентация

от 1 200 руб / час

свободен Связаться

Репетитор по другим предметам

У ученика, дистанционно

Добрый день! Я — выпускник факультета «Специальное машиностроение» МГТУ им. Н.Э. Баумана (6 лет обучения), лицея №1580 при МГТУ им. Н.Э. Баумана (4 Развернуть

Отзывы

Вячеслав Борисович очень ответственный, пунктуальный, внимательный, доступно все объясняет, отвечает на вопросы, урок проходит замечательно. Мой сын доволен Развернуть этим педагогом. Продолжаем заниматься. Все отзывы (11)

Вадим Игоревич

Частный преподаватель Стаж 8 лет

от 1 000 руб / час

свободен Связаться

Репетитор по другим предметам

У репетитора, у ученика, дистанционно

Преподаю черчение, начертательную геометрию, компьютерное 3D моделирование в программе SolidWorks, а также компьютерное черчение в программе Развернуть

Отзывы

Понимание предмета с полуслова, работает не по времени, а по количеству проделанного материала, просто гений! Все отзывы (26)

Наталья Васильевна

Частный преподаватель Стаж 16 лет

от 1 100 руб / час

свободен Связаться

Репетитор по другим предметам

У ученика, дистанционно

ШМБ МГИМО, французский язык, международный бизнес, 1992. МСХА имени К.А. ТИМИРЯЗЕВА, преподаватель, 1992.Работа во Франции и Развернуть

Отзывы

Отличный репетитор. Преподаватель любит свою работу и с душой относится к делу. Все отзывы (15)

Антон Валерьевич

Частный преподаватель Стаж 14 лет

от 800 руб / час

свободен Связаться

Репетитор по другим предметам

У репетитора, у ученика

Аспирантура Академии наук (год окончания — 2008). Опыт работы в институте Академии Наук в качестве младшего научного сотрудника. Руководитель кружка Развернуть

Отзывы

Антон Валерьевич занимается с моим 14-тилетним сыном, учеником 8 класса, около двух месяцев. Ему удалось установить хороший контакт с ребенком, создать Развернуть настрой на учебу. Занятия по алгебре и геометрии в новом учебном году принесли, на мой взгляд, хорошие результаты: в четверти у сына по алгебре и геометрии вышли четверки. Мы планируем продолжить занятия и рекомендуем Антона Валерьевича как знающего и обязательного учителя, способного ликвидировать пробелы в знаниях учеников и улучшить их отношение к учебе. Все отзывы (83)

Ирина Евгеньевна

Частный преподаватель Стаж 14 лет

от 1 000 руб / час

свободен Связаться

Репетитор по другим предметам

У репетитора, у ученика, дистанционно

Хорошо знаю программу по начертательной геометрии МГТУ им. Баумана и МЭИ.

Отзывы

Отличный репетитор, очень доступное объяснение материала, очень сильно помогло в освоении предмета, так как изучал поедет с нуля. Все отзывы (21)

Лидия Ивановна

Преподаватель вуза Стаж 22 года

от 1 000 руб / час

свободен Связаться

Репетитор по другим предметам

У репетитора, у ученика, дистанционно

Многократное награждение грамотами за подготовку высококвалифицированных специалистов и научное руководство работами школьников и студентов. Грамота Развернуть

Отзывы

Лидия Ивановна — прекрасный преподаватель, терпеливый и добрый. Объясняет доходчиво даже самые сложные задания. Предмет, после занятий с ней, оказался Развернуть даже очень интересным. Желаю ей удачи, благополучия и долгих лет жизни. Все отзывы (36)

Аделя Зайнуллаевна

Частный преподаватель Стаж 8 лет

от 900 руб / час

свободен Связаться

Репетитор по другим предметам

У репетитора, у ученика

Поровожу занятия по черчению для поступащих начертательная геметрия и инженерная графика — для студентов и AutoCAD 2d — для всех желащих: 1500 Развернуть

Отзывы

ВЕЛИКОЛЕПНЫЙ РЕПЕТИТОР!! БЛАГОДАРЯ АДЕЛЕ освоил такой непростой предмет как строительное черчение. Пунктуальная, приятная, грамотная! А самое главное, Развернуть любит свое дело и своих учеников. Спасибо Аделя!!! Оценка 5+ Все отзывы (19)

Арсений Михайлович

Частный преподаватель Стаж 5 лет

от 1 000 руб / час

свободен Связаться

Репетитор по другим предметам

У репетитора, у ученика

Думаешь, что учеба должна отнимать слишком много времени утомительной тоскливой работы, а от тебя требуют разобраться в несвязном наборе формул, которые Развернуть

Отзывы

Со слов клиента: «Все было хорошо. Меня все устроило. Цель занятий была достигнута». Все отзывы (9)

Гайк Левонович

Частный преподаватель Стаж 21 год

от 3 600 руб / час

свободен Связаться

Репетитор по другим предметам

У ученика

Член Союза Архитекторов России, член Творческого Союза Художников России и Международной Федерации Художников (IFA).

Отзывы

Очень подходит для молодых людей. Очень много знаний, опыта и желания передать это. Все отзывы (13)

Черчение 9 класс.

Тема: План, фасад и разрез здания. | Уроки по Черчению

Цели:



I.  Образовательная

    Дать учащимся общие сведения о строительных чертежах и познакомить с планом, фасадом и разрезом здания.



II.  Развивающая

    Развивать образное мышление, пространственное воображение, творческий подход в решении задач. Развитие кисти рук.



III.  Воспитательная

    Воспитание аккуратности, трудолюбия, положительного отношения к учебе. Воспитание добросовестного отношения к труду. Воспитывать бережное отношение к чертежным инструментам и приборам, рациональность, аккуратность, чистоплотность. Способствовать формированию понимания учащимися роли строительных чертежей в повседневной жизни.



Тип урока: Изучение нового материала.

Методы: Информационно-сообщающий, объяснительный, фронтальный.

Оборудование урока, наглядность: интерактивная доска, карточки, учебник, линейка, карандаш, формат, циркуль.



                                                              Ход урока:

I. Организационный этап

1.Обеспечить нормальную обстановку на уроке. 2. Психологически подготовить детей к общению.

Приветствие. Проверка готовности к уроку. Организация внимания. Раскрытие плана проведения урока.



II.Проверка домашнего задания: установить правильность, полноту и осознанность выполнения домашнего задания.

     Рис. 6.18 начертить на А3 формате. Стр. 89.



III. Актуализация субъективного опыта учащихся:

1.Обеспечить мотивацию учение школьников. 2.Обеспечить включение школьников в совместную по определению целей учебного занятия. 3.Актуализировать субъективный опыт учащихся.

    Сообщение темы урока. Формирование целей совместно с учениками. Показ социальной и практической значимости изучаемого материала. Постановка проблемы. Актуализация субъективного опыта.

1.      Что называется эскизом?

2.      Как вы думаете что такое строительный чертеж?



   Этап изучения нового материала.

    Обеспечение восприятия, осмысления и первичное запоминание учащимися нового материала.

1.Организация внимания. 2. Сообщение основной цели. 3. Обеспечение усвоения методики изучаемого материала.

      Показ слайдов. Мы сегодня начнем большую главу 7. Элементы строительного и топографического черчения. Особенности строительных чертежей. План, фасад и разрез здания.

     Строительными чертежами называют чертежи, которые содержат проекционные изображения различных сооружений. Их, в зависимости от назначения, можно подразделить на четыре основные группы:

     жилые и общественные здания, которые объединяются общим названием  — гражданские здания; к ним относятся общежития, клубы, больницы, школы, различные административные здания и т. п.;

    промышленные здания – здания фабрик, заводов и других производственных объектов, здания гаражей, электростанций, котельных и т.п.

   сельскохозяйственные здания – здания для содержания скота и птицы, для ремонта и хранения сельскохозяйственных машин, склады и хранилища продукции и т.п.;

    инженерные сооружения – мосты, тоннели, путевые эстакады, набережные, различные гидротехнические и земляные сооружения, доменные печи, резервуары и т.п.

    Конструктивным элементом называется отдельная самостоятельная часть здания сооружения: фундамент, стены, перегородки, цоколь, перекрытие, кровля, оконный или дверной блок и  т. п .

    В состав чертежей технического проекта входят обычно: генеральный план, план, фасад и разрезы здания. При составлении этих чертежей назначаются все размеры основных частей здания с учетом норм и правил СНиПов (строительные нормы и правила) и ГОСТов, устанавливаются конструкции отдельных частей в соответствии с техническими и санитарными требованиями.

    Чертежи, которые полностью отражают планировку помещений построенного здания, его размеры и строительные конструкции, называют исполнительными чертежами.

     Чертежи зданий, составленные на основании обмеров, произведённых в натуре, называют обмерочными чертежами.

    План здания. Планом называется разрез здания горизонтальной плоскостью, которая расположена немного выше подоконников. На плане показывают расположения помещений внутри здания, расположение стен,  перегородок, лестниц, санитарно – технического оборудования и т. п.

     Разрез. Разрезом называется изображения, полученное при мысленном рассечении здания вертикальной плоскостью. Разрезы могут быть как  фронтальными, так и профильными. Разрезы на строительных чертежах допускается выполнять в ином масштабе, чем планы или фасады.

   Фасад. Фасадом называется проекция здания на вертикальную (фронтальную) плоскость. Он должен давать представление о внешнем виде сооружения и строится как третья проекция по двум данным – плану и разрезу. Он может быть вычерчен над планом в том же масштабе или на отдельном листе и в другом масштабе выполняется один фасад, но иногда вычерчивают дополнительно боковые (торцевые) и задний фасады.

   Фасад должен быть простым и красивым. В некоторых случаях на чертеже может быть показана фактура стен (материал, из которого сделана отделка стен).



    Этап первичной проверки новых знаний.

1.      Установить правильность и осознанность учащимися изученного материала.             2. Выявить пробелы первичного осмысления. 3. Провести коррекцию выявленных пробелов.

Проверка полноты и осознанности усвоения учащимися новых знаний. Выявление пробелов первичного осмысления. Ликвидация неясности осмысления.

   Каждый ученик  начертит по фантазии план своего дома.



 Закрепление нового материала: обеспечить закрепление учащихся знаний и способов действий которые им необходимы для работы.

  Работа с карточками.

1.На какие основные группы разделить здания и сооружения?

2.Какие вы знаете основные конструктивные элементы здания?

3. Что называется планом здания?

4.Что называется разрезом здания?

5. Что называется фасадом здания?



Домашнее задание: обеспечить понимание учащихся цели, содержание и способов выполнение домашнего задания.

  Прочитать  §7.1 на стр. 91-100

Начертить на А3 формате  рис. 7.3 на стр. 97.



Этап подведения итогов  урока:

1.дать качественную оценку работы класса и отдельных учащихся.

   Консультанты помогают проверить карточки по ключам ответов.



 Этап рефлексии.

1.Инициировать учащихся по поводу своего эмоционального состояния своей деятельности.

2.Обеспечить усвоение учащихся принципов  саморегуляции и сотрудничества. Мобилизация учащихся на рефлексию.

1. Вам урок понравился?

2. Вопросы есть по новой теме?

Внеклассная работа по предмету черчение «Дизайн дома»

Пояснительная записка

Настоятельная программа разработана в соответствии с новой программой технологии, где предусматриваются лицейский компонент. Целью программы является расширение технологического знания учащихся, развитие их пространственного мышления, формирование устойчивого интереса к предмету “Технология”. Программа рассчитана на 34 часа.

Учтены знания и умения учащихся, которые они получают на уроках черчения, геометрии, математики, рисования.

Курс имен в основном практическую направленность. Он знакомит учащихся с технологической терминологией, с различными техническими профессиями.

Задача курса “Дизайн дома”

  1. Осуществлять направленное, трудовое и эстетическое воспитание учащихся.
  2. Развивать политехнические представления и расширять технологический кругозор учащихся.
  3. Пробуждать любознательность и интерес к устройству простейших технических объектов, интерьера. К деревянному зодчеству.
  4. Развивать смекалку детей, изобретательность и устойчивый интерес к поисковой творческой деятельности рационализатора.
  5. Знакомит учащихся с простейшими элементами художественного конструирования и оформления изделий, развивать у них художественный вкус.

Принципы организации работы в группах

  1. Внимательное отношение другому человеку, его мнению, умению отстаивать свое мнение, Умение убедить другого формируется только в совместной деятельности.
  2. Возможность представления лидерства каждому ученику. При оставлении группы из слабых учеников кто- то из них должен стать лидером, но при условии, что он, работая в другой группе, поймет, что значит быть лидером.
  3. Сменяемость функции при распределении ролей в группе. Ученики должны, работать в группе, освоить несколько ролей.
  4. Учет психологической совместности.

Изготовление моделей из бумаги и картона

Бумага и картон — самые распространенные и доступные в обработке материалы. В процессе работы с ними учащиеся получают представление об их производстве, видах, свойствах. Об использовании в быту и технике, о профессиях людей. Формирование у учащихся практических умений по обработке ценных материалов осуществляется в процессе изготовление изделий. С начальной школы учащимся известны приемы резания бумаги ножницами, соединение деталей клеем.

Бумага и картон – материалы, при работе с которыми закладываются основы графической грамотности. Учащиеся получают общее преставление о техническом рисунке, эскизе, чертеже, учатся понимать простейшие чертежи и выполнять по ним развертку предмета.

Учащиеся изготавливают следующие виды изделий: различные геометрические тела, к модели многогранников и т. д.

Примерный тематический план

Тема Кол-во часов
1. Вводные занятия
2. Работа бумагой и фольгой
3. Развертки простых геометрических тел
4. Макеты строительных сооружений
5. Модели конструкций
6. Трафареты
7. Модели сложных геометрических тел
8. Макеты архитектурных сооружений
9. Модели правильных многогранников
10. Бумажная пластика
11. Оригами
  Заключительное занятие
  Количество часов

I. Вводное занятие.

Значение техники в жизни людей. Порядок и содержание уроков по техническому моделированию. Показ образцов моделей и макетов, выполненных учащимися в прошлом учебном году.

Инструменты, материалы и принадлежности, применяемые при выполнении работ по техническому моделированию.

II. Работа с бумагой и фольгой.

Общее понятие о производстве бумаги, картона и фольги, их сортах, свойствах и применении. Способы изготовления отдельных деталей и бумаги, картона и фольги.

Свойства бумаги и фольги: плотность, прочность. Приемы разметки, резание бумаги и ватмана, фольги ножницами.

Приемы сгибания бумаги и фольги.

Ознакомление геометрических орнаментов, розеткой. Деление окружности на равные части циркулем. Приемы разметки фольги, передача объема и выпуклости.

Практическая работа. Изготовление из фольги и ватмана розетту в квадрате и розетту в круге. Приемы деления окружности на 3, 6, 8 равных частей.

III. Развертки геометрических тел.

Первоначальные понятия о простейших геометрических телах: куб, призмы, параллелепипед, цилиндр. Элементы геометрических тел грань, ребро, вершина, основание, боковая поверхность. Геометрические тела как объемная основа предметов и технических объектов. Анализ формы технических объектов и сопоставление с геометрическими телами.

Приемы вычерчивания разверток, вырезания и надрезание линий сгиба и склеивания.

IV. Модели конструкций мебели.

Значение новых конструкций мебели в жизни людей. Удобства и красота – две основные характеристики новых конструкций мебели.

Для работы используют плотную бумагу или тонкий картон. Процесс изготовления моделей прост.

V. Трафареты.

Назначение трафаретов в техническом моделировании и техническом дизайне.

Значение трафарета в оформлении техники и технической эстетике. Инструменты и материалы при изготовлении трафаретов. Трафареты шрифтовые, трафареты с геометрическим орнаментом.

Практическая работа.

  1. Изготовление трафаретов цифр и букв.
  2. Трафареты шрифтовые, трафареты с геометрическими орнаментом:
  • узор в полосе;
  • узор в квадрате;
  • узор в круге.

VI. Модели сложных геометрических тел.

Общие сведения о сложных геометрических телах и построении их разверток.

Развертки различных пирамид и усеченных пирамид. Развертка цилиндра (нахождение длины окружности).

Развертка поверхности конуса и усеченного конуса (образующая конуса, длина окружностей нижнего и верхнего оснований конуса, угол сектора развертки конуса).

Развертка поверхностного шара.

VII. Макеты архитектурных сооружений.

Общие сведения об архитектурных сооружениях. Понятие о профессии архитектора. Современная архитектура нашей республики.

Архитектурные сооружения из сложных геометрических тел. Создание макетов архитектурных сооружения из моделей различных геометрических тел.

VIII. Модели правильных многогранников.

Первоначальные сведения о правильных многогранниках. Многогранники – это поверхности ограниченные плоскости.

Правильные многогранники – это платановые тела. Правильных многогранников пять.

IX. Заключительное занятие.

Подведение итогов учебного года. Просмотр и анализ индивидуальной творческой работы, проекта.

Использованная литература:

  1. Брофман В.: Архитектурная школа имени Папы Карло // Учебное пособие, — М ., 2001
  2. Долженко Г. И.: 100 поделок из бумаги // — Ярославль, 2000
  3. Егорова Н. Е.: Народное образование Якутии // №1, 2000
  4. Мегин П. Д.// Авторская программа по техническому моделированию
  5. Перевержень Г. И.: Техническое творчество в начальных классах // Учебное пособие, — М., 1988
  6. Романова Л. Н.: Народное образование Якутии // № 2, 2001

Drawing Home Джейми Бреннер

У меня от 4 до 4,5 звезд.

«Когда-нибудь ты обретешь свою сверхспособность.»

Генри Вятт когда-то был одним из самых известных художников Америки, но после многих лет успеха он решил, что его больше интересует более спокойная жизнь в прекрасной Сэг-Харбор, где он мог бы наслаждаться рыбалкой, проводить время с хорошими друзьями и быть постоянным посетителем бар в Американском отеле.

Выбор этой жизни жизни знаменитости и волнения в Нью-Йорке не был чем-то, что его хороший друг и бывший деловой партнер, Беа Уинстеа

Мне между 4 и 4 годами.5 звезд.

«Когда-нибудь ты обретешь свою сверхспособность. »

Генри Вятт когда-то был одним из самых известных художников Америки, но после многих лет успеха он решил, что его больше интересует более спокойная жизнь в прекрасной Сэг-Харбор, где он мог бы наслаждаться рыбалкой, проводить время с хорошими друзьями и быть постоянным посетителем бар в Американском отеле.

Выбор этой жизни вместо жизни знаменитости и волнения в Нью-Йорке не был чем-то, что его хороший друг и бывший деловой партнер, Беа Уинстэд, когда-либо понимал о Генри, и это напрягло их многолетние отношения.

Когда Генри внезапно умирает, сидя в баре отеля в начале выходных, посвященных Дню поминовения, жители Сэг-Харбора опечалены потерей своего самого известного соседа. К большому удивлению всех, Генри оставляет все свое поместье, включая красивый дом на берегу, который он спроектировал сам, Пенни Мейпсон, девочке-подростку и дочери менеджера стойки регистрации The American Hotel Эмме, которая выросла в Сэг-Харборе и имеет практически провела в отеле всю свою жизнь.

Хотя за последние несколько лет Генри и Пенни подружились, и он давал ей уроки рисования в баре, никто не понимает, почему он принял такое импульсивное решение о распоряжении своим имуществом.Беа — самая пострадавшая сторона, поскольку Генрих однажды пообещал ей дом и всю свою работу, и она спускается в город, решив исправить эту самую тяжелую ошибку. Она убеждена, что каким-то образом Эмма зацепила Генри и обманула его, и она не остановится ни перед чем, чтобы доказать свою правоту, независимо от того, кто пострадает в процессе.

Пока Эмма пытается понять, что эта совершенно неожиданная удача может значить для нее и Пенни, все остальное, кажется, разваливается.Смерть Генри еще больше усложнила жизнь Пенни, которая борется с обсессивно-компульсивным расстройством и становится все более мятежной, выражая свое недовольство тем, что застряла в этом маленьком городке. Ее босс недоволен всплеском огласки, который преследует Эмму в результате завещания Генри Пенни. И в довершение всего, ее бывший (и отец Пенни) снова появляется, внезапно желая быть ближе к своей дочери. (Может ли это иметь какое-то отношение к дому, который она только что унаследовала?) Последнее, на что у Эммы есть силы, — это сражаться с Би из-за завещания Генри.

Пытаясь доказать свои подозрения, Беа просматривает работу Генри, которую он проделал с тех пор, как поселился в Сэг-Харборе. Она обнаруживает, что Генри оставил наброски, разбросанные по всему городу, и убеждена, что если выследит их все и изучит, то найдет подсказку, объясняющую действия Генри. Только когда она вовлекает Пенни и начинает понимать, над чем Генри работал в свои последние дни, она начинает понимать, каковы на самом деле были намерения Генри.

Джейми Бреннер Дом для рисования «» — это удивительно убедительная история о дружбе, любви, искусстве, а также о положительных и отрицательных аспектах жизни маленького городка, не говоря уже о том, что семья, которую мы выбираем, иногда значит для нас больше, чем семья, в которой мы родились.Это книга о важности общения, второго шанса и о том, как не бояться полагаться на других, когда мы наиболее уязвимы, а также о том, что мы действительно признаем свою уязвимость.

Это первая книга Бреннера, которую я прочитал, и она мне очень понравилась. Это была такая захватывающая, красивая история, полная эмоций и даже небольшой интриги, что мне стало интересно, чем будет обладать Генри, чтобы оставить Пенни его поместье? Я признаю, что на протяжении значительной части книги меня особенно раздражали два персонажа, но в конце концов я действительно оценил прогресс, которого они достигли.

Я никогда не был в Сэг-Харборе, но образы, использованные Бреннером, действительно помогли мне это представить, и это как нельзя лучше подходит для праздничных выходных! Она отличный рассказчик, и я обязательно прочитаю некоторые из ее ранних книг, потому что понимаю, почему так много людей являются поклонниками ее творчества!

Смотрите все мои обзоры на itseithersadnessoreuphoria.blogspot.com.

Посмотрите мой список лучших книг, которые я прочитал в 2018 году, на https://itseithersadnessoreuphoria.blogspot.com/2019/01/the-best-books-i-read-in-2018. html.

Вы можете подписаться на меня в Instagram по адресу https://www.instagram.com/the.bookishworld.of.yrralh/.

Узнайте, как нарисовать дом шаг за шагом

Фото: iriana88w/DepositPhotos

В то время как одних художников привлекают органические формы, встречающиеся в природе, другие тяготеют к четким линиям городских пейзажей. Однако, если вы не привыкли рисовать архитектуру, это может показаться пугающим предметом. К счастью, разбив структуры на геометрические формы, вы обнаружите, что это не так сложно, как вы думаете.

В этом уроке мы научимся рисовать простой дом, разбив процесс на девять простых шагов с иллюстрациями. Все, что вам нужно, это карандаш, ластик, ручка, немного бумаги и эталонные фотографии (если вы хотите добавить свой творческий штрих к обители). Готовы начать? Тогда давайте нарисуем дом !

Узнайте, как нарисовать простой дом шаг за шагом



Шаг 1. Нарисуйте треугольник

Фото и искусство: Маргарита Коул | Моя современная встреча

Сначала мы построим крышу дома. Итак, рисуем треугольник .



Шаг 2. Добавьте прямоугольник

Фото и искусство: Маргарита Коул | Моя современная встреча

Далее, добавляем прямоугольник к основанию треугольника.



Шаг 3. Нарисуйте еще один прямоугольник

Фото и искусство: Маргарита Коул | Моя современная встреча

Добавьте еще один прямоугольник примерно такого же размера рядом с первым прямоугольником.



Шаг 4. Нарисуйте трапецию

Фото и искусство: Маргарита Коул | Моя современная встреча

Затем нарисуйте трапециевидную форму над вторым прямоугольником, создав остальную часть крыши.



Шаг 5. Добавьте элементы на крышу

Фото и искусство: Маргарита Коул | Моя современная встреча

Начните добавлять элементы на крышу дома, такие как прямоугольный дымоход и треугольное слуховое окно.



Шаг 6: Нарисуйте двери и окна

Фото и искусство: Маргарита Коул | Моя современная встреча

Далее, добавьте окна и двери к корпусу дома , используя различные прямоугольные формы.



Шаг 7: Добавьте детали к дверям и окнам

Фото и искусство: Маргарита Коул | Моя современная встреча

Заполните окна и двери деталями молдинга и оконных стекол.



Шаг 8. Добавьте детали крыши

Фото и искусство: Маргарита Коул | Моя современная встреча

После этого вы можете добавить текстуру на крышу, нарисовав ряд прямых параллельных линий.



Шаг 9. Пройдитесь по рисунку тушью

Фото и искусство: Маргарита Коул | Моя современная встреча

Наконец, пришло время закончить рисунок, обведя его чернилами . Итак, используя выбранную вами ручку, аккуратно обведите все карандашные линии. После этого вы можете добавить больше текстуры к дому и/или заполнить его цветом.

Готово!



Статьи по теме:

Научитесь рисовать три вида деревьев: дуб, сосну и пальму

Узнайте, как нарисовать голову лошади с трех разных ракурсов

Узнайте, как нарисовать африканского слона за 7 простых шагов

Создайте основу для рисования, когда научитесь рисовать череп

30+ вещей, которые можно рисовать дома во время карантина из-за COVID-19

Фото: стоковые фотографии Prostock-studio/Shutterstock

Независимо от того, являетесь ли вы новичком в рисовании или просто художником с творческим кризисом, всем время от времени требуется небольшая помощь, чтобы дать волю своему творчеству.Это особенно актуально, если вы в настоящее время застряли внутри из-за блокировки COVID-19. Понятно, если текущая ситуация заставляет вас чувствовать себя немного тусклым, но это не значит, что вы не можете найти что-то, что можно было бы извлечь из вашего ближайшего окружения.

Ежедневное рисование или раскрашивание не только поможет скоротать время, но и улучшит ваши художественные навыки (и настроение). И если вы изо всех сил пытаетесь придумать тему, подумайте о лежащих вокруг предметах, на которые вы можете посмотреть из первых рук — коллекции комнатных растений, паре обуви или вашем любимом стуле.Выбирая предметы повседневного обихода, которые визуально интересны, вы можете отдать дань уважения традиционному искусству натюрморта, одновременно практикуя свои навыки наблюдения.

Создание современного натюрморта

На протяжении всей истории художники-натюрморты доказывали, что красоту можно найти в повседневных предметах. От цветочных картин художников Северного Возрождения до настольных композиций модернистов, запечатление объектов карандашом или краской позволяет им жить вечно, как мгновение, застывшее во времени.Сегодня многие художники придают современный вид вечной традиции, создавая натюрморты с современными предметами и едой.

Если вы хотите создать свой собственный современный натюрморт, мы составили список идей для рисования для каждой комнаты в обычном доме. Выбирая объекты, старайтесь выбирать объекты с разными текстурами, отражениями, поверхностями и формами. Создавайте свои собственные композиции, размещая выбранные элементы группами или по отдельности, и почему бы не попробовать поэкспериментировать с разными углами и перспективами?

Хотите найти свой собственный стиль? Попробуйте эти 8 различных стилей рисования.



Готовы начать рисовать? Вот список того, что можно нарисовать в соответствии с каждой комнатой в вашем доме.



Гостиная
  • Интерьер вашей гостиной
  • Комнатные растения
  • Содержимое вашей книжной полки
  • Ваза с цветами
  • Узор на полу (дерево, мрамор, ковер крупным планом)
  • Ваш любимый стул
  • Интересная лампа

Фото: стоковые фотографии с сайта Atomorfen Illustration/Shutterstock



Кухня
  • Ваза для фруктов
  • Столовые приборы
  • Ложка крупным планом
  • Коллекция различных стаканов для питья
  • Овощи, разрезанные пополам
  • Содержимое вашего холодильника
  • Предмет в стеклянной посуде
  • Кастрюли и сковороды
  • Обеденный стол, полный еды

Фото: Стоковые фотографии с Maglara/Shutterstock



Спальня
  • Ваши простыни (попробуйте сфотографировать крупным планом складки и складки)
  • Вид из твоего окна
  • Скомканная бумага
  • Ваша любимая шапка
  • Ваша самая модная обувь
  • Стопка книг
  • Интересная безделушка
  • Коллекция любимых вещей
instagram.com/p/B7UcwRalMg6/?utm_source=ig_embed&utm_campaign=loading» data-instgrm-version=»12″>



Ванная
  • Полотенца
  • Краны для ванны или раковины
  • Ваша зубная щетка
  • Зубная паста выходит из тюбика
  • Интересные бутылки из-под шампуня
  • Резиновая уточка
  • Люфа
  • Ваше отражение в зеркале



Хотите еще больше подсказок по рисованию? Вы можете приобрести

642 вещи для рисования онлайн в магазине My Modern Met.



Статьи по теме:

75+ идей для рисования, которые помогут вам сделать набросок прямо сейчас

Более 30 идей акварельной живописи для начинающих художников и опытных профессионалов

Более 50 идей для рисования, чтобы пробудить творческий потенциал детей всех возрастов

Этот художник создает невероятные рисунки комнаты, в которой он находится со своей точки зрения

Легкий пошаговый чертеж дома [с видео]

Последнее обновление 16 октября 2021 г. по апрель

Хотите создать чертеж дома как можно проще?

Многие люди хотят научиться рисовать дом.Некоторых может напугать идея рисования дома, потому что они думают, что это требует многолетнего опыта.

Реальность такова, что вам не нужно большого художественного опыта, чтобы нарисовать простой дом! Вам просто нужно немного терпения и простое руководство.

Этот пошаговый учебник по рисованию дома покажет вам, как создать свой собственный простой дом в кратчайшие сроки. Являетесь ли вы новичком, который хочет добавить несколько симпатичных художественных рисунков в свой журнал пуль, или родителем, желающим научить своего ребенка рисовать, этот урок для всех!

Прежде чем мы начнем рисовать дом, пожалуйста, убедитесь, что у вас есть основные материалы для рисования.Это включает в себя карандаши для рисования, ластики и блокнот для рисования. Если у вас уже есть все эти вещи, то вы можете идти.

Если вы хотите раскрасить свой дом в конце, вам понадобятся цветные карандаши.

Как нарисовать дом

Дома — одна из самых популярных вещей, которые люди хотят научиться рисовать. Хотя существует множество забавных способов раскрасить дом, в этом уроке мы будем использовать дом кремового цвета с красной крышей. Если вы хотите использовать любой другой цвет, не стесняйтесь!

Чтобы следовать этому руководству по рисованию дома, обратитесь к синим линиям.Синие линии показывают, на каком шаге вы находитесь. Например, коричневые линии показывают то, что вы уже должны были нарисовать (не считая первого шага), а синяя линия будет тем, что вы должны рисовать в данный момент.

Предпочитаете видео урок рисования? Прокрутите до конца этого поста, чтобы посмотреть простой видеоурок по рисованию дома.

Пошаговое руководство по рисованию Easy House

Пришло время начать рисовать дом! Следуйте инструкциям ниже, чтобы сделать свои собственные милые домики.Наслаждаться!

Шаг 1: нарисуйте контур вашего дома

Нарисуйте основной контур вашего дома. Вы можете сделать его выше или шире, как считаете нужным.

Шаг 2: Нарисуйте крышу

Нарисуй крышу своего дома. Крыша должна следовать под тем же углом, что и верхняя часть дома.

Шаг 3: нарисуйте дверь и дверную ручку

Включите дверь в середине вашего дома.

Шаг 4. Нарисуйте два окна

Нарисуйте два симметричных окна по обе стороны от двери.

Шаг 5. Нарисуйте несколько оконных стекол

Добавьте две линии, перпендикулярные друг другу, на каждое из окон.

Шаг 6. Нарисуйте круглое окно

Нарисуйте круглое окно над входной дверью.

Шаг 7. Нарисуйте оконную панель для круглого окна

Добавить оконное стекло.

Шаг 8: Нарисуйте дымоход

Нарисуйте дымоход вашего дома. Вы можете поставить один на любую сторону, которую вы выберете.

Шаг 9: Готово!

Теперь вы закончили рисовать свой дом! Разве это не было легко?

Шаг 10. Раскрасьте свой дом (необязательно)

Если вам нравится немного цвета в вашей жизни. Не стесняйтесь раскрашивать дом прямо сейчас. Вы можете использовать любой цвет, который вам нравится. Если вы не уверены, что хотите покрасить свой дом, вы можете использовать приведенный выше пример в качестве вдохновения.

Видео: Как нарисовать дом

Научитесь рисовать милых животных

Вам понравилось создавать этот мультяшный домик? Если это так, вы, вероятно, думаете о том, что еще вам следует нарисовать. Чтобы получить больше уроков, я рекомендую «Как рисовать 101 животное» Дэна Грина.

Эта книга покажет вам, как нарисовать 101 животное шаг за шагом.Это достаточно легко следовать как для детей, так и для взрослых.

Если вам понравился этот урок о том, как нарисовать дом, обязательно дайте мне знать обо всех других вещах, для которых вы хотели бы увидеть урок!

Поделитесь этим уроком рисования дома на Pinterest

Как нарисовать дом шаг за шагом — для детей и начинающих

Этот урок по , как нарисовать дом , удобен для начинающих, так как он требует только геометрического построения. Мы все нуждаемся в еде, одежде и крове как основных потребностях, поэтому это очень знакомо для нас.Мы живем в домах, мы точно знаем, как это выглядит, нужно только организованное мышление. Его нужно нарисовать аккуратно и геометрично, чтобы он смотрелся стоящим и прямым.

Этот простой рисунок дома должен рисовать прямые линии, для этого вы можете использовать линейку, но вы должны попробовать без нее для своих лучших и других рисунков в будущем. Вы также можете нарисовать здание, соединив несколько домов в один. Постройки могут быть коттеджем, банглоу, дворцом в зависимости от формы и размеров.В домашнем рисовании вам в лучшем случае поможет воображение, попробуйте нарисовать его на бумаге. Вы должны быть увлечены тем, что рисуете, тогда это приведет только к успеху.

В этом уроке мы также научимся рисовать мультяшный домик.

Как нарисовать дом :

Шаг 1: Нарисуйте прямоугольную рамку двери, над ней нарисуйте полукруг. Затем нарисуйте дверь внутри него.

Шаг 2: С помощью маленьких и сглаженных прямоугольников добавьте лестницу под дверью.

Шаг 3: Нарисуйте геометрическую линию вокруг двери, нарисованной на последнем шаге, см. рисунок ниже.

Шаг 4: Слева от рисунка добавьте еще одно здание.

Шаг 5: Нарисуйте границу крыши и дымоход над крышей.

Шаг 6: Нарисуйте большое окно над дверью и маленькое окно с обеих сторон двери.

Шаг 7: Нарисуйте 2 подобных окна, нарисованных выше, на противоположной стороне двери, как показано на рисунке.





Шаг 8: Нарисуйте 2 дерева с обеих сторон, чтобы придать им реалистичный вид.

Шаг 9: Раскрасьте свой дом в выбранные вами цвета.





Шаг 1: Нарисуйте прямоугольник, как показано на рисунке ниже.

Шаг 2: Из левого угла изображения нарисуйте 2 параллельные линии.

Шаг 3: Нарисуйте 3 параллельные линии, чтобы сформировать стены дома, как показано на рисунке, и прикрепите их все к основе.

Шаг 4: Нарисуйте дверь с левой стороны и круг над ней.

Этап 5: Прикрепите к дверям лестницу, чтобы добраться до дома.



Шаг 6: Нарисуйте окно справа от дома.

Шаг 7: Нарисуйте дымоход над крышей дома. Подкрасьте его, нарисовав вокруг дома траву.

Шаг 8: Обведите рисунок маркером и завершите его.

Шаг 9: Залейте его цветами по вашему выбору или следуйте изображению ниже.

Здесь мы предлагаем еще несколько пошаговых руководств по рисованию.

Чертеж 1:

Чертеж 2:





Надеюсь, вам понравится этот сеанс рисования дома. Дополнительные учебники по рисованию см.:

.





20 Дом Рисунок карандашом – Как нарисовать дом



Как нарисовать дом

Дом — это архитектурное сооружение, поэтому, рисуя его поэтапно, сначала нужно построить общий чертеж дома, а уже потом начинать «строить» и добавлять к рисунку другие части дома.

При рисовании дома не обойтись без линейки и, конечно же, карандаша. Дом должен выглядеть симметрично, поэтому нужно точно отметить размеры высоты, ширины и т. д. при помощи линейки.

Дом можно изобразить по-разному, например, сделать крышу из черепицы, нарисовать двойные двери или добавить дымоход из кирпичей. Рисуйте эти «мелочи» как хотите, но в любом доме должен быть фундамент, стены, крыша и двери с окнами.

Если вы будете следовать этим правилам, то урок как нарисовать дом для вас будет очень легким.

Чтобы создать чертеж дома, сначала нарисуйте прямоугольник. Отмерьте больше половины пространства внутри него и проведите в этой точке вертикальную линию. Она разделит дом на две части, прихожую и гостиную.

Цель этого урока научиться видеть пропорции дома, мой рисунок не обязательно копировать, вы можете выбрать другой план дома для своего рисунка.

Внутри левой половины дома нарисуйте посередине линии крыши точку ее вершины.

От конца правой линии проведите горизонтальную линию до конца самого дома, она будет отделять крышу от стен. В правой части рисунка нарисуйте прямоугольник будущей двери.

Вы видите, что рисуя дом поэтапно, с помощью линейки, все получается быстро и гладко. И как только вы нарисуете окна и фундамент, картинка дома будет почти готова.

Внизу рисунка нарисуйте линию фундамента, он должен быть у любого дома.Обведите контуры крыши дополнительными параллельными линиями. В гостиной нарисуйте два прямоугольника для окон.

Нарисуйте карандашом параллельные линии на передней части крыши, чтобы создать эффект обшивки. Нарисуйте перемычки в окнах. Нарисуйте дверной проем из двух половинок. Нарисуйте порог в нижней части входа.

«Сделать» фундамент из кирпичей, разделив общий контур на ячейки. Крышу тоже нужно украсить. Лучше всего для этого прорисовывать детали плитки.Вам придется немного потрудиться, но рисунок дома будет красивее. Дымоход также будет из кирпича.

При покраске дома не обойтись без окружающего пейзажа, состоящего из деревьев, травы, голубого неба, ярко-желтого цвета солнца, домашних животных, людей и т.д.

Обязательно раскрасьте картинку домика на свое усмотрение цветными карандашами или красками.

Как нарисовать дом для начинающих

Здравствуйте, дорогие читатели! Сегодня мы представляем вам новый урок рисования, в котором мы затронем тему архитектуры.Как вы уже догадались, тема сегодняшнего урока — как нарисовать дом для начинающих , давайте садимся и начинаем рисовать!



Шаг 1

Дом нашего дня будет очень классическим – аккуратное, компактное здание, которое рассчитано на большую семью. Поэтому смотреться он будет немного сложнее, чем шалаш.

Итак, сначала набросаем основные линии нашего будущего дома. Эти линии не обязательно должны быть идеально гладкими на этом этапе.



Шаг 2

Здесь мы рисуем много новых деталей и линий.Этот шаг не так сложен, как кажется. На этом этапе нарисуйте окна, дверь, столбы и крышу с помощью простых и легких линий.

Шаг 3

Сейчас наступает время строгих, плавных линий, и здесь надо рисовать очень аккуратно. Наши художники любят добавлять детали сверху вниз. Итак, нарисуйте крышу несколькими плавными симметричными линиями. Здесь также нарисуйте ставни и окно.

Шаг 4

Очень короткий этап. Здесь мы рисуем оставшуюся часть второго этажа.Также нарисуйте большие окна, как в нашем примере. Обратите внимание, что линии этих шагов должны быть очень прямыми и четкими.

Шаг 5

Здесь рисуем крыльцо нашего дома – крышу, колонны, карниз и дверь – все, кроме дверной ручки, должно быть абсолютно симметрично. Естественно, речь идет о симметрии относительно крыльца, а не всего дома.

Шаг 6

Справа от крыльца рисуем веранду.Здесь мы видим окно, карнизы и колонны. Везде должны быть выдержаны четкие линии и симметрия.

Шаг 7

Теперь рисуем часть дома, расположенную слева от нас. Волнистыми линиями наметьте контуры кустов, которые растут перед домом.

Шаг 8

В конце урока как нарисовать дом для начинающих мы рисуем часть дома, которая находится справа от нас.

Если вам нужно нарисовать дом, как в нашем примере, с первой попытки, то вы молодец.Но если нет, не расстраивайтесь, перейдите к шагу, где вы допустили ошибку, и попробуйте еще раз. И мы уверены, что если вы будете стараться и не бросать попытки, то сможете научиться рисовать дом так, как это делает наш художник. И, конечно же, чтобы быть в курсе новых уроков рисования, подпишитесь на нас в Google Plus, Facebook, Pinterest и других социальных сетях.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
