Статья — Строительство дома на свайном фундаменте
Главная страница
Статьи
Строительство дома на свайном фундаменте
Свайно-винтовой фундамент считается самым экономичным и быстровозводимым. Может использоваться в жарком, влажном и холодном климате, на сложных грунтах, на воде.
Где применяется данный тип фундамента?
Строительство дома на свайном фундаменте оправдано в том случае, если грунт не позволяет заложить монолитный фундамент ленточного типа. Его используют в следующих случаях:
- На участках со сложным рельефом.
- На холмистом ландшафте.
- В местности с сильным промерзанием почвы и повышенной влажностью.
- Если нельзя провести земляные работы (например, в горной, морской и болотистой местности).
Конечно, никто не отменял деревянных свай из дерева (лиственницы) и бетона, но основание на винтовых металлических сваях – самое практичное и дешевое при строительстве частного жилья.
Почему удобно строить дома на сваях?
Свайные фундаменты изначально использовались в военном строительстве. Это объяснялось возможностью делать надежные опоры для зданий любого типа, на любой местности, в оптимально короткий срок. Потом технология перешла в гражданское строительство и стала весьма популярной в частном домостроении.
Преимущества свайно-винтового основания говорят сами за себя:
- Сокращение времени строительства.
- Значительная экономия денег.
- Не нужно выравнивать местность.
- Свайный фундамент можно заложить вблизи деревьев и даже вокруг них.
- Дом на высоких сваях защищен от таких неприятных явлений, как подтапливание в период половодья, проникновение грызунов.
- Площадь под домом можно использовать для организации подсобных помещений: гаража, кладовой и др.
Как видно, плюсов у данного типа домов много. Теперь поговорим об особенностях возведения свайного фундамента.
Особенности свайной технологии

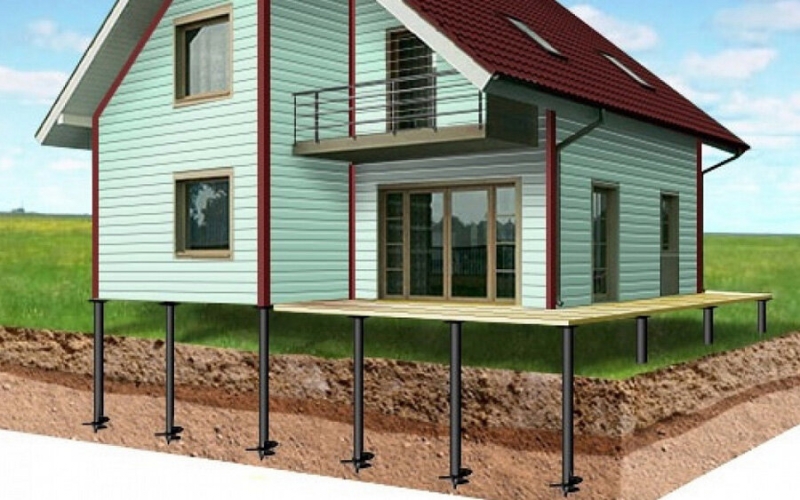

Винтовые сваи применяются преимущественно при строительстве легких домов (деревянных домов, каркасных домов) и служат базовым элементом фундамента. Они представляют собой трубы из стали с толщиной стенки не меньше 4-х миллиметров, диаметром от 200 до 850 мм, длиной от 2-х до 11 метров. С одного конца они острые, снабжены режущей лопастью, позволяющей опорам вкручиваться в грунт, что роднит их с винтом (откуда и пошло название). Для этого не нужны специальные инструменты – лишь сила 3-х – 4-х мужчин. На неровной местности используются стальные опоры с двумя режущими лопастями. Винтовые сваи могут быть как полыми, так и цельными.
Закладка фундамента на винтовых сваях осуществляется поэтапно:
- Создается проект с точным подсчетом количества металлических опор.
- Делается разметка на участке.
- Сваи вкручиваются в грунт по разметке на нужную глубину.
- Затем они обрезаются по общему уровню и бетонируются.
- После застывания бетона к опорам привариваются металлические оголовки.
- Далее производят обвязку опор (из швеллера) для равномерного распределения несущей нагрузки и получают верхнюю часть фундамента (ростверк).
- Затем делается навесной цоколь.
Нужно отметить, что фундамент данного типа не утепляется, поскольку он вентилируется естественным способом. В этом случае утепляется пол.
В заключение хочется отметить, что существует несколько типов свайно-винтового фундамента:
- Стандартный (опоры распределены равномерно под всеми элементами строения).
- Свайные ленты (фундамент залит по периметру здания).
- Свайное поле – используется под тяжелыми домами.
При возведении пристроек используют одиночные опоры под отдельные части здания.
Почему нельзя строить дом на сваях: victorborisov — LiveJournal
А вы знаете, чем в первую очередь отличаются каркасные дома из России от каркасных домов из США и Канады? Они отличаются фундаментом.
В России, для удешевления строительства, активно используют свайный фундамент для лёгких каркасных домов. Но, к сожалению, такой тип фундамента совершенно не пригоден для домов, предназначенных для постоянного проживания. А в США и Канаде основой любого дома является бетонный фундамент (часто с цокольным этажом) — так называемый бейсмент (basement).Почему так? Давайте разбираться!
Самая главная проблема свайного фундамент заключается в том, что вы добровольно увеличиваете теплопотери своего дома. Точно такая же история вас ждёт если вы сделаете ленточный фундамент и оставите продуваемый подпол (вместо утеплённых полов по грунту).
Когда под полом вашего дома находится грунт, то его температура, как мы знаем, в течение года постоянна и составляет примерно +7 градусов. Как только вы поднимаете пол в воздух (на сваях или ленте), то температура под ним становится близка к уличной. То есть в первом случае у вас температурный градиент в течение года не меняется и составляет примерно 15 градусов (+22 в помещении, +7 температура земли).
Во втором случае, во время холодной зимы температурный градиент между полом в помещении и улицей составит более 40 градусов! То есть в 2,5 раза больше. А это самые натуральные теплопотери.
Если взять стандартный одноэтажный дом 10х10 с высотой потолков 3 метра, то получается, что подняв пол над землёй мы увеличиваем площадь ограждающих конструкций, которые контактируют с холодной окружающей средой на 30%. И если мы хотим, чтобы полы в таком доме у нас были тёплыми, то нам потребуется использовать утеплитель толщиной 300-400 мм (а если мы делаем полы по грунту, то утеплителя потребуется в 2 раза меньше).
Вы можете возразить и предложить утеплить цоколь по периметру. Да, так можно сделать и первое время скорее всего ничего страшного не произойдёт. Но если вы не оставите продухи, то у вас достаточно быстро сгниют все лаги от влажности, а при ошибках допущенных при монтаже пароизоляции, влагой пропитается утеплитель из минеральной ваты, что приведёт к тому, что он перестанет выполнять свои функции.
А если вы сделаете продухи, то температура воздуха под полом практически не будет отличаться от уличной температуры.
По этой самой причине фундамент на металлических сваях и дом для постоянного проживания — вещи совершенно несовместимые. И это я даже не касаюсь таких моментов, как трясущиеся полы (если исполнитель сэкономил на заглублении и обвязке, что встречается повсеместно) и необходимость преодолевать несколько ступеней перед тем как войти в дом с улицы (чем ниже вход в дом от уровня земли — тем лучше).
Фундамент из металлических свай оправдан только в одном случае — вы строите турбазу и её удалённость от цивилизации не позволяет привезти бетон или цемент для изготовления монолитного фундамента. Или если вы хотите построить сезонный домик для наездов на выходные. Также без свайного фундамента не обойтись в зоне вечной мерзлоты, но это отдельная история.
Если вы строите дом для постоянного проживания забудьте про свайный фундамент. И про ленточный с деревянными полами тоже забудьте.
Используйте тот тип фундамента, в котором у вас полы будут контактировать именно с грунтом (через утеплитель). Конечно вы можете сделать ленточный фундамент с утеплёнными полами по грунту, но при возможности сделать фундамент типа УШП, нет никакого смысла возится с полами по грунту (это дороже и сложнее). Если рельеф не позволяет использовать плитный фундамент — делайте бетонный цокольный этаж. Это же касается случаев, когда вам обязательно нужен дом с подвалом. В исключительных случаях можно построить дом и на железобетонных сваях.
Более подробно про то, почему капитальный дом нужно строить на фундаменте типа утеплённая шведская плита можно прочитать здесь.

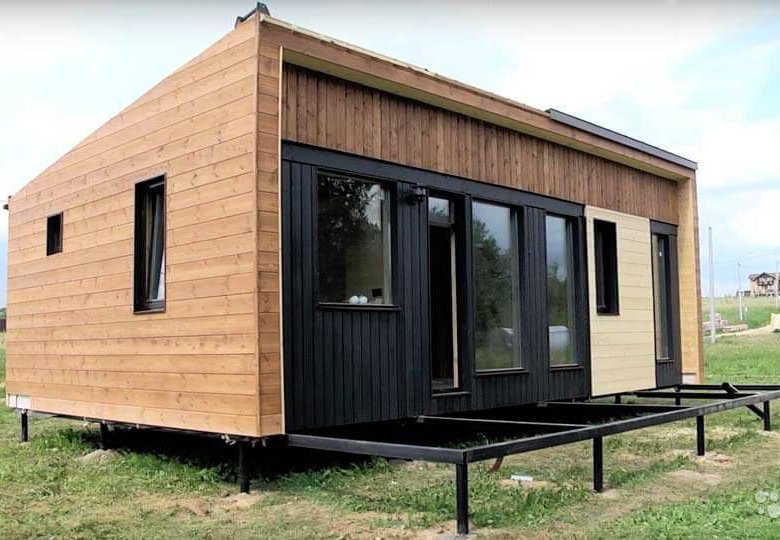

Дополнение: Раз уже вы меня постоянно спрашиваете о том, что я думаю о типовых модульных домах на винтовых сваях, вставлю сюда этот ролик, который уже показывал в комментариях:
Литература для самостоятельного изучения:
Värmeförlust genom platta på mark — en jämförelse av kantbalkar
Остались вопросы? Задавайте их в комментариях!
И не забудьте подписаться на мой блог, чтобы не пропустить новые статьи!
ПК Свайный дом | Журнал Архитектор
- Свайный дом ПК
org/breadcrumb»>
Главная >Проект
Опубликовано:
Шигеру Бан Архитекторы
Посмотреть все изображения (2)
Детали проекта
- название проекта
- Свайный дом ПК
- Расположение
Сидзуока ,
Япония
- Клиент/Владелец
- скрыто
- Типы проектов
- Одна семья
- Объем проекта
- Новое строительство
- Год завершения
- 1992 г.
- Принято
Кэти Герфен ,
- Статус проекта
- Построен
Описание проекта
От архитекторов:
Этот дом служит студией для фотографа, построенный на крутом склоне, поднимающемся от дороги под углом 45 градусов. Клиент хотел максимальной степени прозрачности в рамках ограниченного бюджета. Была разработана конструктивная система, в которой использовались 300-миллиметровые столбы из сборного железобетона для непосредственной поддержки плит крыши и перекрытий. Плита перекрытия, 9м над землей, выполнен из клееных двутавровых деревянных конструкций (длиной 10 м, расположенных с шагом 5,5 м), опирающихся на поверхность пар ферм, соединяющих переднюю и заднюю сборные железобетонные сваи.
Для получения дополнительной информации о Притцкеровской премии 2014 года Шигеру Бана, пожалуйста, прочитайте http://www.architectmagazine.com/architecture/shigeru-ban-architects-wins-the-2014-pritzker-prize_o.aspx
Другие проекты Shigeru Ban Architects
Посмотреть все 25 проектов
Свайные дома / Пенитенциарное бюро
Свайные дома / Карандашное бюро
Предоставлено Карандашом+ 4
Архитекторы: Карандаш Офис
- Площадь Площадь этого архитектурного проекта Площадь: 526 м²
- ГодГод завершения этого архитектурного проекта Год : 2012
Текстовое описание предоставлено архитекторами.
Последней целью было сделать видимыми операции по спекуляции недвижимостью за счет расширения «вида». Дома имеют шесть различных конфигураций в зависимости от расположения свай. Формы «L», «U», «O», «Bar», «Box» и «Block» образуют основные конфигурации плана, все они имеют разные размеры и ориентацию. Размеры варьируются от 4,89от 5 квадратных футов до значительных 5875 квадратных футов, вмещающих три поколения семьи до двенадцати человек. В каждом доме есть большой входной двор рядом с главной улицей. Наличие внутреннего двора препятствует полной приватизации квартала, что типично для застройки Юго-Восточной Азии, и в то же время делает полосу озеленения более доступной для общественности. Внутренний двор включает в себя граничные стены, элементы безопасности и внутреннее частное открытое пространство, объединяющее район в пространственном и материальном отношении, создавая относительно непрозрачный и укрепленный фасад. Фасад действует как физический барьер, решая проблемы безопасности покупателей в этом регионе и направляя вид на поле для гольфа за его пределами.
Ключевой городской стратегией, которая связывает застройку воедино, является манипулирование крышами. Форма каждого дома разбита на три скатных ниши крыши. Каждый отсек сужается к световому люку, который пропускает естественный свет и отводит нагретый воздух. В совокупности эффект представляет собой семейство форм крыши, которые кажутся похожими, но не идентичными.
Фасады также тщательно выверены. На переднем фасаде используются рабочие панели с гидроабразивной резкой, которые скрывают внутренние программы и сводят к минимуму тепловыделение от западного солнца. На заднем фасаде, обращенном к полю для гольфа, используются раздвижные стеклянные окна, обрамляющие пышные зеленые фервеи. Углубленный свес конверта обеспечивает достаточные тени для веранды. Боковые стены имеют ошеломляющие проемы, обеспечивающие уединение от соседних участков. Результатом такой калибровки является искусно сделанная «оптическая коробка» на втором этаже, выполненная темно-коричневым пигментом оксида железа и парящая над монолитной коробкой на первом этаже.
