Канадская технология строительства каркасного дома

Каркасное строительство стремительно набирает популярность среди российских застройщиков. Главная причина этому — невысокая цена зданий. А также их доступность, несложность выполнения строительных работ. Являясь новшеством на территории России, каркасники возводятся в течение нескольких десятилетий в Канаде и Скандинавских странах. Технологии строительства на разных континентах имеют отличия. Каркасные дома Канады отличаются от аналогичных сооружений в Финляндии и Скандинавии.

Содержание статьи

1. Что такое каркасный дом
2. Особенности возведения
   • Виды строительства
3. Каркасно-щитовое строительство
4. Каркасно-рамочное строительство
   • Свобода дизайна
   • Качество и цена строения
5. Канадское каркасное строительство
6. Финское каркасное строительство

Что такое каркасный дом

Постройка, в основе которой лежит прочный несущий каркас, называется каркасной. Несущая основа строения может быть выполнена из любого прочного материала — деревянного бруса, бревна или металлических опор. Главное требование, которое предъявляется к несущим опорам – прочность. Они должны длительно выдерживать вес стен и кровли дома, сопротивляться ветровым и дождевым нагрузкам. Это – самый главный элемент строения, который определил название технологии строительства – каркасная.

На заметку

Для сооружения стен поверх вертикальных опор навешивают панели. В качестве наружной и внутренней обшивки каркаса часто используют OSB, также подходит ДВП, ДСП, МДФ, пробковая плита, фанера.

Для теплоёмкости строения, стены которого выполнены из деревозаменителя (OSB, МДФ), пространство между наружной и внутренней обшивкой заполняют утеплителем. Выбор утепляющего материала определяется технологическими особенностями проекта. К изолятору ставят требования теплоёмкости и способности обеспечивать естественную вентиляцию внутреннего пространства. Большинство изолирующих материалов не могут объединить в себе обе характеристики.

Технология строительства каркасного дома отличается простотой и доступностью. В ней чётко разграничены все этапы возведения постройки. Их выполнение несложно и доступно даже без владения профессиональными строительными навыками.

Особенности возведения

Теплоёмкость каркасного дома определяется выбором утепляющего материала и правильным расчётом его толщины. Выбор утеплителя осуществляется между следующими основными группами:

• Ватные утеплители – сюда относят любые строительные ваты: стекловату, шлаковату, минеральную каменную вату из гранита, базальта.
• Пенополистиролы, более известные под названием пенопласты.
• Пенополиуретаны, которые сравнивают с поролонами.

Утепление пола минеральной ватой.

Каждый из приведенных изоляторов имеет свои преимущества и недостатки. Строительные ваты – являются дышащим материалом, они могут обеспечить естественный воздухообмен. Однако вместе с воздухом в поры утепляющего материала проникает влажный пар. При намокании или отсыревании строительная вата теряет теплоизолирующие свойства. Это становится причиной того, что вату оборачивают пароизоляционной плёнкой. Что ограничивает естественный воздухообмен через стену.

На заметку

Пенополистирол – отличается невысокой ценой и почти полной воздухонепроницаемостью. Это – самый недорогой и наиболее доступный для большей части населения утеплитель. Однако почти всегда он требует сооружения принудительной вентиляции.

Пенополиуретаны – новая технология, по которой утеплитель наносят с помощью напыления. Отличается воздухонепроницаемостью и дороговизной, требует наличия профессионального оборудования, умений, навыков и средств защиты. Однако позволяет совмещать утепление с выравниванием внутренней поверхности стены и кровли, качественно заделывать стыки, щели.

Виды строительства

К каркасному строительству относят две основные технологии возведения домов:

• Классическая каркасная технология — подразумевает сооружение каркаса и навешивание на него стеновых панелей непосредственно на месте строительства. При этом стеновая панель не является готовым утеплённым «пирогом». Это – щит, который требует дополнительной теплоизоляции, влаго- и ветрозащиты, отделки. Технология строительства каркасного дома поэтапно состоит из перечня последовательных операций: сооружение фундамента, сбор каркаса, навешивание кровли, обшивки, утепление и отделка.
• Каркасно-щитовая технология — подразумевает отсутствие предварительного каркаса и сборку дома исключительно из готовых панелей. В этой технологии несущую нагрузку выполняют заводские панели. Они изготавливаются в виде готовых к строительству элементов с выполненным утеплением внутренним каркасом.

На заметку

Каждый способ строительства имеет особенности, недостатки и преимущества. Что важно знать о классическом каркаснике и его аналоге – каркасно-щитовом строении?

Каркасно-щитовое строительство

Каркасно-щитовые дома под ключ известны жителям постсоветского пространства как панельные постройки. Для качественной сборки необходима подгонка панелей. А для этого – точное выполнение размеров панельных щитов на заводе-изготовителе. Менталитет российских строителей приводит к тому, что не всегда заводские панели изготавливаются качественно.

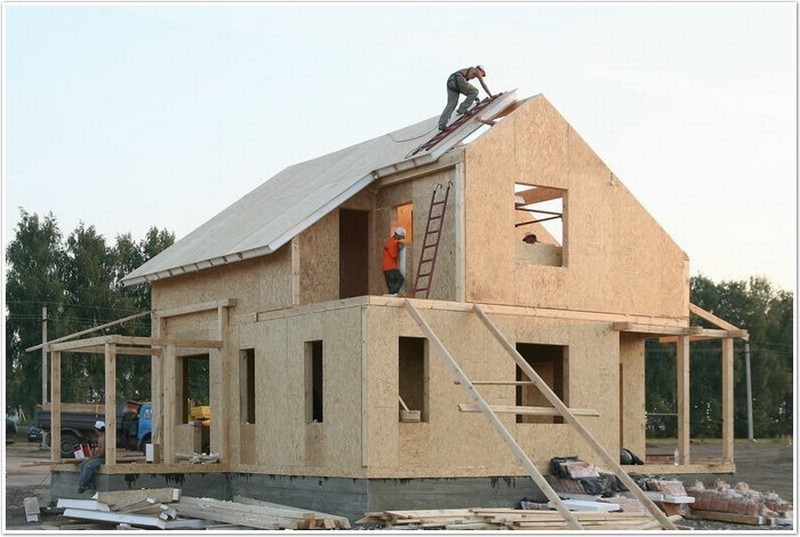

Каркасно-щитовой дом.

Утепление заводских панелей использует пенополистиролы (пенопласты). Это – не самый лучший выбор для жилых строений. Этот материал, во-первых, блокирует естественный воздухообмен, и поэтому становится причиной появления плесени по углам комнат.

Каркасно-рамочное строительство

Термином «каркасно-рамочное» называют классический каркасный способ строительства. Этим способом ведётся строительство домов по канадской технологии. В чём преимущества классического каркасного дома перед панельным строением?

Свобода дизайна

Каркасное строительство даёт простор дизайнерскому творчеству. Поскольку несущие нагрузки удерживает каркас строения, стены будущего дома могут быть выполнены из любых материалов и расположены различным образом. Если в традиционной кирпичной постройке нагрузка лежит на наружных стенах и внутренних капитальных простенках, то в каркаснике нагружаются опоры несущего каркаса. Поэтому наружная стена может быть стеклянной, соломенной или выложенной в четверть кирпича.

С первым этажом из кирпича.

Расположение внутренних простенков также не определяет прочность строения. Поэтому их можно сдвигать, переобустраивать, менять расположение внутренних комнат даже после окончания строительства. Можно сделать холл или залу больших размеров или поделить этаж на несколько небольших офисных помещений. Кроме того, возможна различная планировка этажей.

На заметку

Кто работает по технологии строительства каркасного дома своими руками и не является профессиональным строителем: одинаковым желательно предусмотреть размещение бытовых комнат. Уборные на разных этажах должны быть расположены друг над другом по требованиям санитарных норм, а также для удобства подведения водопровода и канализации.

Среди утеплителей, которые используют в современном каркасном строительстве, строительные ваты имеют преимущество, благодаря возможности воздухообмена. Что делает атмосферу внутренних помещений более здоровой и подходящей для проживания человека.

Классическое каркасное строительство использует строительные ваты для утепления стен дома. Чаще других используются маты из минеральной ваты.

Качество и цена строения

Классическая каркасная технология позволяет строить более качественные дома, выбирать любой утепляющий материал, подходящую для климатический условий его толщину. Также качество и теплоёмкость строений определяется отсутствием стыков, щелей, зазоров в стенах.

Каркасно-рамочное строительство.

Строительство по классической технологии обходится дешевле. В то время как каркасно-щитовые строения в качественном исполнении сравнимы по стоимости с кирпичными. Что ставит под вопрос о целесообразности использования панельной щитовой технологии.

Канадское каркасное строительство

Канадская технология каркасного строительства является примером классического каркасного дома. В ней дом возводят из отдельных элементов. Что занимает немного больше времени, чем финская каркасная технология. Но даёт большую свободу дизайнерским решениям, позволяет получить более качественные и тёплые строения.

Канадская технология строительства каркасных домов часто использует для строительства каркаса — деревянные балки, а для наружной и внутренней стеновой обшивки – деревянные доски. Таким образом, не считая утеплителя, все другие элементы строения являются натуральными. Что обеспечивает внутреннее пространство жилых комнат здоровой атмосферой.

Строительство по канадской технологии лучше подходит для умеренно-континентального климата, в котором произрастают леса, и цена строительной древесины отличается доступностью. Также эта технология даёт более качественные результаты в исполнении российских строителей.

Финское каркасное строительство

Каркасные дома по финской технологии являются панельными строениями. Типичный пример финской каркасной технологии  строительства – сборка дома из так называемых СИП-панелей. Это – своеобразные «кирпичики», которые изготавливают на заводе из двух листов OSB и пенопластового утеплителя. Толщина пенопласта внутри панели определяет теплоёмкость будущей стены. 5 мм пенопласта – достаточно для зим со средней температурой около 0°C. 10 см – для регионов с более холодными температурами до -5.

Срок службы каркасного дома в России, срок эксплуатации и годности

Коттеджи по каркасной технологии регулярно возводятся в России из-за того, что расходы на стройматериалы и все работы относительно невысокие. Поэтому люди задумываются о том, какой срок службы каркасного дома в России. Из-за использования экономичных материалов и высокой скорости строительства появляются мысли, что коттедж простроит недолго. В этом есть доля правды, потому что в погоне за экономией можно нарушить технологию возведения.

Такой спрос на коттеджи связан с дешевизной. Во время кризиса люди не готовы тратить большие суммы, поэтому бюджетные варианты в приоритете. Дополнительным преимуществом является скорость возведения. Всего через несколько месяцев у человека будет просторное жилье с собственным земельным участком. Еще одним преимуществом является жизнь вдали от соседей и городской суеты. Если земля куплена подальше от крупных автомагистралей и предприятий, то воздух будет чистым. Это положительно отразится на самочувствии и здоровье. При этом во время реализации проекта используются экологичные материалы, поэтому в коттедже всегда будет чистый воздух (если не перестараться с теплоизоляцией, которая часто содержит опасные химикаты).

Зависит срок эксплуатации каркасного жилого дома от соблюдения СНиП во время строительства и от качества материалов. Дополнительно нужно обратить внимание на состояние почвы и фундамент. Как показывает практика, каркасные здания строят уже 200 лет. Впервые они начали реализовываться в Канаде, но появилось много противников этого решения. Многие утверждают, что ресурс всего 30-40 лет. Это опровержимо, потому что в Америке и Германии здания стоят более 100 лет.

Обратите внимание! В Госстрое РФ прописано, что срок годности каркасного дома достигает 75 лет. После этого в целях безопасности все помещения освобождаются и проводится снос. На практике ресурс превышает 100 лет, если заботиться о жилье и регулярно вкладываться в ремонт.

Всего используется два метода реализации – щитовой и канадский. Канадская технология проще, потому что нужно просто собрать по инструкции конструкцию по схеме с использованием СИП-панелей. Щитовая технология сложнее, так как каркас собирается уже на месте при помощи листовых материалов и профилированного бруса.

Сколько может простоять каркасный дом?

Как указано в сведениях Госстроя России, срок службы 75 лет. При использовании канадской технологии и качественных СИП-панелей он увеличивается. Как правило, панели представляют собой наборную конструкцию, в которой есть листы ОСП и утеплитель. Для теплоизоляции применяется минеральная вата, пенополистирол. Поскольку все конструктивные элементы создаются на предприятии, они обладают отличным качеством, а срок службы достигает 130-150 лет. Для увеличения ресурса нельзя экономить на фундаменте – чем он тяжелее и прочнее, тем лучше. В целях экономии можно использовать щитовую технологию, но при этом ресурс будет на 100% зависеть от качества материалов. Для возведения каркаса нужно использовать брус, обработанный антипиренами/антисептиками. Чем ниже уровень влажности, тем лучше, потому что легче заранее предусмотреть уровень усадки. Проводится обшивка бруса с внешней и внутренней стороны при помощи ОСП. Рекомендуемая толщина материала – не менее 10 мм.

Через 20-30 лет нужно дополнительно защитить конструкцию от холода и влаги, сменив теплоизолирующий/гидроизолирующий материал. Для утепления лучше задействовать пенополистирол/минеральную вату. Стены легко могут разрушиться из-за высокого уровня влажности, поэтому используются пленки для защиты от проникновения воды. Обязательно продумывается вентиляционная система. Если воздух не будет свободно циркулировать, то внутри будет скапливаться влага, что может привести к плесени, гниению древесины. Срок службы винтовых свай под каркасный дом превышает 100 лет, если работу по созданию фундамента выполняют профессионалы.

Виды современных каркасных домов

Две основные технологии – щитовая и канадская. Вот только нужно не только позаботиться о грамотном возведении каркаса. Требуется прочный фундамент, который может быть ленточным или столбчатым. Для точного выбора требуется оценка состояния грунта, которую лучше поручить геодезистам. Основное правило – заглубление фундамента выполняется ниже зоны промерзания земли. Обратите внимание! При использовании СИП-панелей конечный вес сооружения минимальный. Если слабо заглубить фундамент, то конструкция будет вытолкнута из земли (это связано с весенним пучением из-за резкого потепления). Это станет причиной трещин, блокирования окон, входной двери.

Если влажность почвы на участке повышенная, то лучше предпочесть свайный фундамент. В самых худших случаях при мягком/влажном грунте заливается прочная бетонная плита, которая сдерживает изменение состояния почвы в любое время года. Это существенно увеличивает срок жизни каркасного дома.

Российские и зарубежные каркасные дома

Когда-то в СССР данные здания реализовывали только участники садоводческих товариществ. Тогда они назывались финскими домиками. Это было невероятно дешевое жилье, поэтому оно приносило массу неудобств, так как использовались самые бюджетные стройматериалы. Жить в них было практически нереально, потому что в осенний сезон они продувались ледяным ветром, а зимой они промерзали, а температура воздуха существенно снижалась. Стояли такие сооружения недолго из-за сурового российского климата. В настоящее время никто не возводит подобные сооружения. Участники садоводческих товариществ давно отказались от них.

Совсем другое дело – канадское жилье, которое изготавливается из прочных СИП-панелей, а также имеет толстый слой теплоизоляции в виде пенополистирола или минеральной ваты. Предпочтительнее минеральная вата, потому что она практически не горит (выше уровень пожаробезопасности). Срок службы каркасного дома на винтовых сваях намного выше, если использовать надежные стройматериалы. При использовании качественного фундамента сооружение простоит 150 лет. Главное не забывать своевременно менять теплоизоляцию/гидроизоляцию, чтобы избежать гниения древесины.

Нередко российские дома служат намного меньше, чем американские, канадские, финские, немецкие. В худшем случае срок эксплуатации сокращается в два раза. На это есть три причины:

• Желание застройщика сэкономить на древесине. В Европе редко нарушаются требования, предъявляемые спецификацией. В России в погоне за снижением цены берут самый бюджетный брус с высокой степенью влажности без обработки. Это приводит к усыханию, гниению, растрескиванию, разрушению. Учитывая суровый российский климат – срок службы каркасного щитового дома заметно снижается.
• Строительные работы на объекте выполняют неопытные подрядчики, желающие сорвать больше денег с клиента, минимизировав затраты. Бывает еще хуже – человек сам выполняет работу вместе с друзьями, имея небольшой опыт в строительстве. При этом отношение к данной технологии разное. Если на Западе она считается элитной, то у нас самой дешевой. Поэтому в европейских странах никто не гонится за уменьшением цены – наоборот, она относительно высокая.
• При разработке проекта на Западе учитывается масса требований – от угла наклона крыши до состояния почвы, прочности фундамента, водоотведения, теплоизоляции подветренной зоны. В России многие исследования игнорируются для того, чтобы снизить конечную стоимость.

Поэтому есть огромная разница между российскими и зарубежными сооружениями. У нас экономят на всем – от фундамента до древесины. Там данное решение считается элитным, поэтому проводится масса исследований, подбираются сертифицированные стройматериалы, грамотно продумывается тепло- и гидроизоляция.

Какой брус лучше использовать?

Чтобы увеличить ресурс жилья, нужно выбрать качественное дерево. Желательно использовать сосну, потому что в соотношении цена/качество она выигрывает у других пород. Сосна несильно подвержена гниению, а также обладает высокой износоустойчивостью в плане механических повреждений. При этом решающую роль играет время года, в которое проводилась вырубка деревьев. Поскольку зимой в деревьях незначительное количество сока, заметно сокращается уровень влажности.

Факт: чем меньше влаги в древесине, тем лучше. В идеале нужно выбирать сосну, в которой содержится менее 20% влаги. Если параметр будет выше, то она усохнет, что приведет к большой усадке, а также потере прочности конструкции.

Чем выше класс дерева, тем лучше. Решения нулевого/первого класса менее влажные, а главное – практически не имеют сучков. Они проходят обработку на предприятии при помощи антипиренов/антисептиков, что положительно сказывается на сроке службы, экологичности, пожарной безопасности.

Как продлить жизнь постройке?

В основном 80% ошибок обнаруживаются еще в процессе создания проекта. В России многие подрядчики вовсе приступают к работам без проекта, чтобы сэкономить. Также в целях сокращения расходов создание архитектурного плана/проекта доверяют неопытным специалистам, что приводит к катастрофическим последствиям.

Рассмотрим основные 4 ошибки:

• Самый дешевый брус – это худшее, что можно представить. Нередко подрядчики согласовывают с клиентом хорошие стройматериалы, а потом подменяют их на дешевые. Клиент вряд ли сможет отличить хорошую древесину от плохой с первого взгляда. Поэтому лучше нанимать стороннего специалиста, чтобы он следил за рабочими, не допускал такого халатного отношения к реализации проекта.
• Геологические работы не проводятся в 90% случаев. Связано это с тем, что прораб уверяет клиента в легкости конструкции, поэтому на фундаменте можно сэкономить. Вот только есть отличия по несущей способности почвы. Часто приходится менять место застройки или заливать монолитную плиту в качестве основания. Поэтому без геологических расчетов не обойтись, если вы хотите увеличить срок службы каркасно-насыпного дома.
• Внимательно читайте договор, согласовывайте все работы со строительной компанией. Люди выбирают экономичный тариф, а потом удивляются, когда не обнаруживают теплоизоляцию, инженерные коммуникации, защищенную от атмосферных осадков кровлю. Поэтому нужно выбирать реализацию проекта «под ключ». Разумеется, тариф будет выше.
• Смету могут составить только на 50%, чтобы в будущем добавить непредвиденные расходы. Но указывать все работы, расходы на материалы лучше заранее. Если этого не сделать, то сроки будут сорваны минимум на 2-3 месяца, так как у застройщика не хватит стройматериалов. Конечная стоимость жилья может вырасти на 50-100%, если не контролировать финансовые расходы.

Для увеличения ресурса конструкции лучше начинать строительство в декабре или апреле. Но в зимний сезон все элементы покрываются пленкой, чтобы избежать негативного влияния атмосферных осадков. Перед работой дерево высушивается естественным путем в сооружении с хорошей вентиляцией или в специальной камере.

Сократить механические повреждения можно с помощью усиливающих элементов. Монтируются запасные балки, увеличивающие прочность сооружения. Уголки крепятся сразу с помощью гвоздей/саморезов.

Поскольку древесина представляет собой натуральный материал, она подвержена воздействию плесени, грибка, паразитов. Чтобы избежать гниения, она обрабатывается антисептиками. Они отпугивают насекомых, оберегают материал от загнивания, разложения. Только пропитки нужно использовать безопасные, чтобы они не оказывали негативного влияния на здоровье.

Двойной каркас очень желателен, потому что устраняются мостики холода. Если холодный воздух свободно проникает в помещение, то на стенах скапливается конденсат, а это чревато плесенью/грибком. Рекомендуется создание плотного слоя теплоизоляции, чтобы сохранить тепло в жилье.

Вывод

Всегда нужно следовать спецификации, выполнять работу качественно по технологиям, а главное – выбирать проверенные временем сертифицированные стройматериалы. Экономия на проекте может привести к катастрофическим последствиям и потере семизначной суммы в один момент. Поэтому чтобы увеличить срок службы каркасно-засыпного дома, следуйте рекомендациям из нашей статьи и доверяйте работу только проверенным застройщикам.

Как построить дом по канадской технологии

Как говорится, все новое — это давно забытое старое. Это утверждение можно применить и к технологии строительства домов по канадской технологии. На самом деле этот метод, который в последнее время привлек внимание многих наших разработчиков, здесь используется давно. А в Канаде, откуда пошло название этой технологии, и того дольше. Суть технологии заключается в создании каркасного дома из дерева. Тем более, что сделать такую ​​конструкцию своими руками под силу каждому, главное разобраться, что к чему, купить материал и приступить к работе. Это связано с тем, что конструкция достаточно легкая, и вы можете выполнить все работы вместе с другом или членом семьи, не нанимая специальной тяжелой техники. Каждый уважающий себя мужчина мечтает построить дом для себя и своей семьи. Давайте подробнее рассмотрим, как построить дом по канадской технологии, что это такое, и какие этапы строительства нужно пройти. Эта информация поможет вам осуществить вашу мечту. А проделав большую часть работы самостоятельно, можно неплохо сэкономить.

Канадская технология — что за зверь

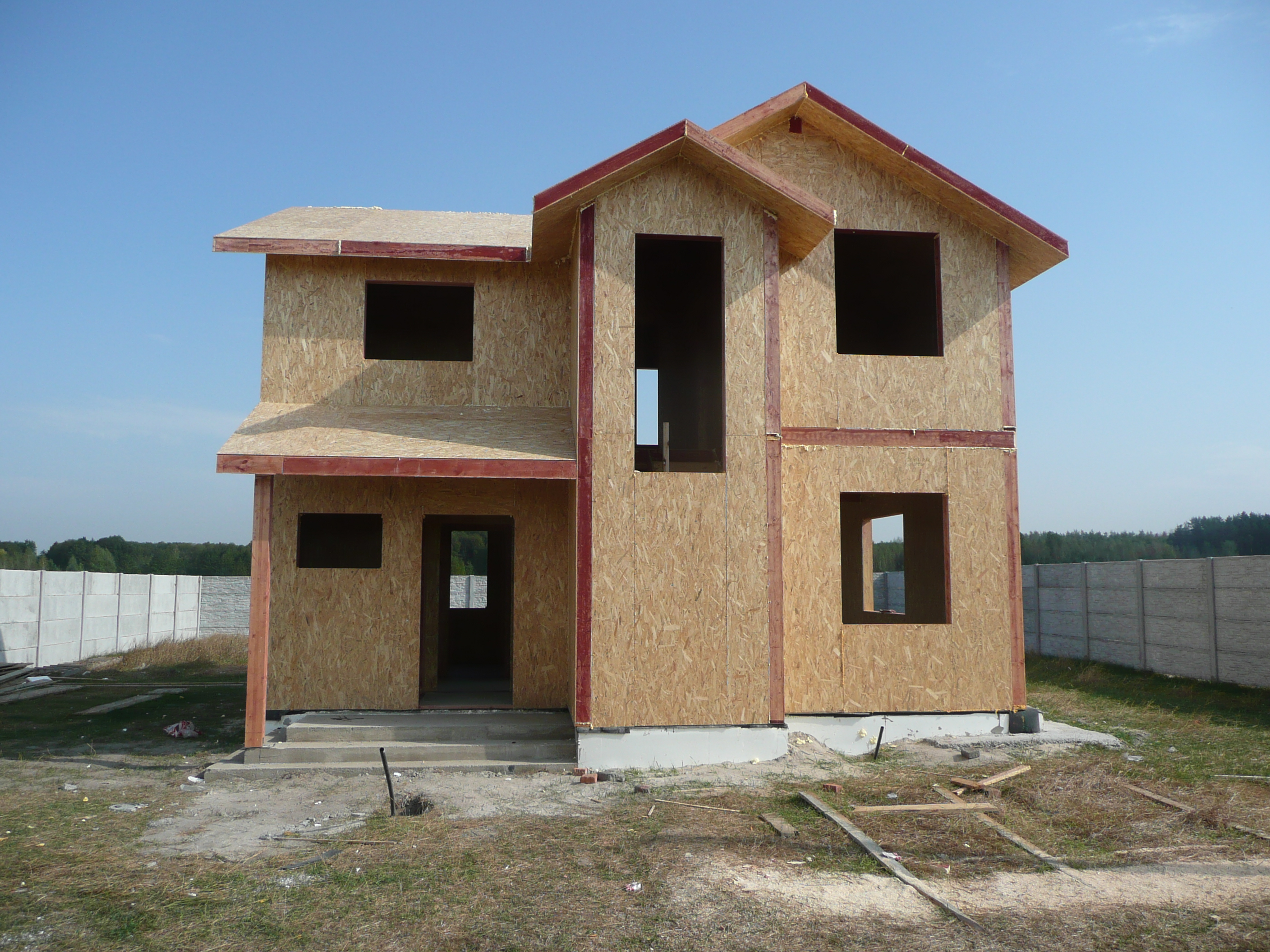

Канадский каркасный дом

Для начала хотелось бы рассказать о том, почему мы начали строить такие каркасные дома по канадской технологии. Ведь правда в том, что этот метод строительства малоэтажных домов (до 4-х этажей) в основном используется в Северной Америке, Европе, Австралии и даже Японии. Почему в России его называют канадским? Дело в том, что свое название он получил во время сотрудничества Госстроя России с Канадской ипотечной и жилищной корпорацией. Именно тогда были созданы правила строительства и проектирования одноквартирных домов с повышенными тепловыми характеристиками. Это были каркасные дома, которые мы знаем сейчас. Такие конструкции сегодня пользуются большим спросом, так как стоимость строительства очень выгодна.

Причиной возведения этих сооружений послужило то, что необходимо было сохранять тепло внутри помещений. Климат северных стран диктовал важность обеспечения более высокой теплоемкости, что стало бы альтернативой технологии обогрева помещения. Ведь что бы ни использовалось для отопления дома, в отопительный сезон все равно приходилось нести значительные потери тепла. Мотивом для продвижения этой технологии послужило то, что на рынке появились новые технологичные материалы, основными свойствами которых были сохранение тепла в помещении и устойчивость к низким температурам.

Строительство каркасного дома

И последнее, что сыграло решающую роль в применении канадской технологии — используемый для этого строительный материал. В тех регионах, где есть большая потребность в таких теплосберегающих постройках, строительного материала хоть отбавляй. Ведь основным материалом для строительства таких построек является дерево. Получается, что такие дома не только экономят тепло, но и стоят дешево. Если обобщить, то вся технология канадского домостроения заключается в том, чтобы сделать каркас дома из дерева и обшить его панелями ОСБ или СИП-панелями (панелями ОСБ, внутри которых находится утеплитель). Благодаря ему в доме сохраняется тепло, и в него не проникают посторонние шумы и звуки.

Преимущества и недостатки

Данная технология имеет преимущества и недостатки

Отличие и достоинство этой технологии в том, что даже без дополнительного оборудования в помещении можно легко поддерживать и поддерживать стабильную температуру. При том, что жить в таком доме зимой вполне комфортно. А если у вас уже есть система отопления, то условия для проживания просто идеальны. В результате вы получаете экономичное жилье, для обогрева которого требуется гораздо меньше ресурсов, чем для домов из обычных материалов, построенных по стандартным технологиям.

Вот тут-то мы и подошли ко второму преимуществу такого дома — его стоимости и содержанию. Дерево – не самый дорогой строительный материал. В наших условиях его достаточно, к тому же он натуральный и имеет ряд положительных характеристик. Для обогрева такого деревянного дома не нужен мощный котел и количество ресурсов на его обогрев минимально. Это позволит сэкономить не только на покупке и установке системы отопления, но и на использовании топлива для отопления. Ведь тепло в помещении дома, построенного по канадской технологии, будет поддерживаться на стабильном уровне и достаточно долго.

Основным материалом является дерево

Наряду с такими важными положительными качествами можно отметить и следующие преимущества:

• скорость строительства;
• работы можно выполнять в любое время года;
• низкие трудозатраты и простота работы;
• способность к возведению объектов различной сложности, строительных форм и конфигураций;
• такую ​​конструкцию можно возводить практически на любом типе грунта;
• нет необходимости нанимать профессионалов и специальное оборудование;
• простота и доступность отделочных работ;
• Орош звукоизоляционные свойства;
• возможность скрыть систему коммуникаций под обшивкой каркаса, что будет способствовать повышению эффективности конструкции;
• Особенностью всех материалов, используемых в строительстве, является их способность накапливать и удерживать тепло.

Но, как известно, ничего идеального быть не может, и наш случай не исключение. Недостатки канадской техники может понять подросток еще подростком — если все из дерева, то велика вероятность, что все вспыхнет, как спичка, при малейшей возможности! И это действительно так. И даже всевозможные средства, придающие дереву огнеупорность, не сильно спасают. Более того, внутри СИП-панелей находится утеплитель, служащий приманкой для различных грызунов.

Утеплитель привлекает грызунов

Судя по отзывам тех, кто уже построил такой дом и живет в нем, не рекомендуется выполнять работы в сырую погоду, чтобы СИП-панели не накапливали влагу внутри.

Как видите, преимуществ у этой технологии гораздо больше, чем недостатков. И если вы решите построить дом своей мечты таким образом, вы останетесь только в плюсе.

Из каких материалов строится

СИП состоит из

Как уже отмечалось, Основное отличие такого здания в том, что весь каркас выполнен из дерева. Основными материалами для него являются:

1. Деревянные бруски, выполняющие роль стоек для каркаса. В основном для этого выбирают брусья, сечение которых составляет 50 мм и более. Их длина зависит от размеров будущей конструкции. Важнейшее требование к этой категории материалов – достаточная прочность. И это неслучайно, так как эти опоры выполняют роль несущих стен, поэтому на них приходится большая часть нагрузки всей конструкции. При выборе материала для таких стеллажей обратите внимание на твердые и прочные породы дерева, обладающие большей плотностью и долговечностью.
2. Поперечные балки. Они также должны быть изготовлены из плотной, надежной и твердой древесины. Они занимают второе место по переносимой нагрузке; поэтому на материале тоже не стоит экономить. Поперечные балки должны выдерживать вес деревянных панелей, оконных и дверных рамных конструкций.
3. Деревянные панели обшивки. Они представляют собой щиты, которые прочно соединены между собой. Обратите внимание, что именно для этих конструктивных элементов существует особое требование относительно породы дерева. Важно, чтобы они были изготовлены из древесины хвойных пород. Все дело в характеристиках и свойствах хвойных пород. В древесине есть смола, которая придает материалу повышенную устойчивость к влаге, а также препятствует быстрому гниению. В роли материала для стен могут служить СИП-панели – инновационный материал, которым чаще всего обшивают не только стены, но и пол, и крышу.
4. Чтобы успешно завершить строительство дома по каркасной технологии, вам потребуются доски для изготовления полов в доме. В редких случаях основание для пола бетонное, поверх которого укладывается паркет или ламинат. Помимо прочего, для выполнения строительных работ потребуются материалы для кровли и облицовочные материалы — гипсокартон, обои, керамическая плитка и др.

Технология возведения каркасного дома

Итак, нужно знать, что нужно для постройки дома своими руками. Но с чего начать работу и как построить свой дом быстро и правильно? Давайте посмотрим.

Проектно-подготовительные работы

Проектирование

Любое строительство начинается с проектирования, и наш случай не исключение. Первым делом необходимо составить план или проект дома. Без определенных навыков сделать это невозможно, ведь в таком деле есть множество своих нюансов, от которых зависит прочность, долговечность и безопасность постройки. Поэтому такую ​​работу лучше доверить квалифицированному архитектору, который сделает все необходимые чертежи, выслушав ваши пожелания, а также сможет составить смету, посчитав, сколько материала вам понадобится и сколько всего этого будет стоить стоимость. Конечно, цена такой услуги немаленькая, но она того стоит, особенно если вы хотите построить большой дом с различными конструктивными особенностями.

Когда у вас нет дополнительных средств на найм специалиста, вы можете поискать готовые проекты в интернете. Только теперь приходится довольствоваться тем, что есть. И здесь надо быть предельно осторожным, так как происхождение того или иного замысла неясно. Для надежности не пользуйтесь бесплатными ресурсами, защищая себя от некачественного материала. А лучше заплати и будь спокоен. Помните, от правильности наброска зависит очень многое.

Строительные материалы

После того, как проект готов, необходимо приобрести все необходимые материалы. Предусмотрите специальное помещение или место под навесом, где дрова будут правильно храниться. Вам нужно защитить его от влаги. Теперь следует определиться со строительной площадкой и подготовить ее: убрать все лишнее, провести свет на площадку, обеспечить ее водой и подготовить все необходимые материалы. Как только все будет готово, можно приступать к строительству фундамента вашего будущего дома.

Фундамент под каркасный дом

Процесс строительства каркасного дома по канадской технологии, как и все другие, начинается с возведения фундамента и пола под дом, которые являются базовой платформой для всего здания. Очень важно все сделать правильно, так как от фундамента зависит надежность всей конструкции. Поскольку дом из дерева не имеет большого веса, не придется делать массивный фундамент. Однако, чтобы конструкция была надежно расположена на земле и устойчива, фундамент нужно сделать столбчатым или ленточным и обеспечить хорошую гидроизоляцию.

Как сделать столбчатый фундамент? Вам необходимо купить асбестовые трубы, которые будут зарыты в землю.

Прочный фундамент

Итак, процесс работы выглядит следующим образом:

1. Подготовительные работы. Вам необходимо произвести минимальные расчеты с учетом типа грунта, глубины промерзания и этажности вашего дома. Затем подготовьте поверхность, сняв верхний плодородный слой. Сделайте разметку и отметьте места, где будут установлены столбы. Прочность фундамента зависит от расстояния между опорами. Рекомендуемое расстояние 80 или 100 см.
   При выполнении разметки особое внимание нужно уделить участкам, наиболее подверженным нагрузкам: углам, стенам, плитам.
2. В обозначенных местах сделать лунки диаметром 20 см и глубиной 100 см. Для удобства лучше использовать специальную ручную дрель. Опоры должны опускаться на 30 см ниже, чем промерзает земля на вашем участке, учитывайте это. В зависимости от мороза глубина может меняться.
3. Дно колодцев трамбуют и укладывают песчаную подушку. В эти отверстия необходимо вставить асбестовые трубы высотой примерно 140 см. Помните, что опоры должны выступать от земли не более чем на 30 см.
4. Все трубы строго выровнять, снаружи засыпать землей и утрамбовать. После этого приготовьте бетонную смесь и залейте ею трубы на треть. В трубу опустите две трубы арматуры, которые должны выступать на 20-30 см. Теперь осталось заполнить все до конца.
5. Завершающим этапом будет монтаж ростверка (нижняя обвязка). После высыхания бетона уложите на столбы слой рубероида для гидроизоляции. На опоры нужно положить доски методом шипового соединения в паз. К основанию доски крепятся анкерными болтами. Закрепите все элементы саморезами.

Нижняя обшивка каркасного дома

Ваша основа готова, но вам еще нужно убедиться, что нижняя обвязка ровная. Используйте строительный уровень. Теперь можно приступать к возведению пола

Устройство пола в каркасном доме

Чтобы сделать основание в каркасном доме, необходимо установить лаги. Поэтому заранее в ростверке необходимо сделать пазы в местах их установки. Далее установите бревна на свои места, сделав своеобразную обрешетку для основания. Можно использовать либо доски, либо деревянный брус, размер которого 100*50 мм или 150*50 мм. Можно выбрать изделия других размеров, все зависит от особенностей эксплуатации помещения и уровня нагрузки. Крепить лаги можно любыми крепежными элементами: шурупами, гвоздями, уголками, саморезами или дюбелями.

Пол в каркасном доме

Чтобы деревянная конструкция со временем не прогнила, перед установкой обработайте ее специальным составом. Благодаря этому ваш дом прослужит намного дольше.

На такое основание можно укладывать СИП-панель или фанеру толщиной 20 мм. Важно хорошо закрепить фанеру или панель к каждой опорной лаге, чтобы ваш пол не скрипел, когда вы по нему ходите. Обратите внимание, что эту работу лучше проводить в солнечный день, когда ничего не предвещает осадков. В противном случае фанера может вздуться от дождя. Даже после того, как вы укрыли весь пол, его лучше накрыть пленкой из полиэтилена, если есть вероятность, что пойдет дождь.

Фанера

Если вы хотите, чтобы ваш пол был утеплен, лучше обшить его СИП-панелями, внутри которых находится утеплитель. Делается это очень просто: на подготовленные лаги нужно установить панели. Особенность панелей в том, что они имеют пазы по периметру, за счет того, что утеплитель в них не заподлицо. Поэтому нужно соединить их шиповым методом в паз. Для начала наружную поверхность плит нужно покрыть расплавленной битумной мастикой. После этого каждая плита ставится на свое место по периметру дома. Чтобы соединить все элементы между собой, нужно использовать брусок, который послужит шипом. Он будет связующим элементом между двумя пластинами. Перед соединением панелей в пазы панелей необходимо нанести монтажную пену. С двух сторон соединение нужно закрепить саморезами. Всю работу можно сделать за несколько часов. В конце периметра торцы панелей следует закрыть обвязочной планкой, которая придаст жесткость всей конструкции. Для этого пустота задувается монтажной пеной и устанавливается в нее доска необходимой ширины. Для надежности его также фиксируют саморезами.

Утепление пола

Возведение стен каркасного дома

Для начала необходимо убедиться, что сделанный вами фундамент идеально ровный. Ведь все неровности будут влиять на конструкцию здания в целом, вызывая перекосы. Только после этого можно приступать к возведению стен вашего дома.

Возведение стен из СИП-панелей

В качестве стен лучше использовать СИП-панели, придерживаясь канадской технологии, монтаж которых несложный, а будущий дом будет достаточно теплым. Чтобы сделать такие стены, для начала нужно сделать нижнюю обвязку, по которой впоследствии будут «скатываться» панели. Обвязка делается в соответствии с чертежами вашего дома. Сайдинговые доски нужно закрепить по периметру и по всему дому, чтобы они повторяли конструкцию стен потолка. Доски должны иметь ширину, которая позволяла бы войти в нее СИП-панели. Ведь возведение стен тоже будет происходить шиповым методом в паз.

Стены здания из СИП-панелей

Обвязка крепится к основанию саморезами. Для измерения правильного размещения обвязки используйте шаблон из панели CIP. После этого для надежности в обвязке и основании в фундамент проделывается отверстие и все фиксируется анкерными болтами. Стены лучше строить из углов дома. Первая панель устанавливается по уровню и крепится к обвязочной планке с помощью пенопласта и саморезов. Теперь загерметизируйте соединение и установите вторую панель, чтобы сформировать угол здания. Соедините панели между собой в углу саморезами 220 мм. Теперь по чертежам продолжайте строить конструкцию так же, как и пол. Пластины соединяются между собой с помощью планки, которая выполняет роль шипа между пазами пластин. Не забудьте про оконные и дверные проемы. После того, как каркас готов, верхние пазы панелей нужно заштопать и положить туда обвязочную доску.

Теперь пришло время сделать перекрытие, которое можно сделать как из обычных досок, так и из тех же СИП-панелей. Если вы строите двух- или трехэтажный дом, то после монтажа потолка продолжайте строить стены по тому же принципу, что и первый этаж. А когда вы строите одноэтажный дом, то самое время заняться сооружением крыши.

Устройство крыши каркасного дома

Устройство крыши

Как известно, крыши для домов бывают разные:

• односкатный;
• фронтон;
• плоский;
• купол.

Это не все виды. Но традиционно в наших краях делают двускатную крышу.

Обвязка верхняя

В первую очередь необходимо установить на пол мауэрлат, к которому будет крепиться вся стропильная система. В качестве стропил можно использовать доски толщиной 50 мм, а шириной 100 мм. Для изготовления обрешетки возьмите доску толщиной 25 мм и шириной 100 мм. Стропила устанавливаются под углом 45-50˚. Их можно сделать сразу на земле или прямо на крыше, чтобы не поднимать их туда.

Итак, сверху стропила соединяются между собой торцевым соединением с гвоздями. Для придания им жесткости следует отступить от верхнего соединения 500-600 мм и прибить ригель, чтобы стропила получили форму буквы «А». Нижние концы нужно уложить на мауэрлат и надежно их зафиксировать. Не забудьте сделать выпуск 200-250 мм.

Утепленная кровля жилого дома

Сначала необходимо установить наружные стропила, спереди и сзади дома. Чтобы надежно их зафиксировать и придать жесткости, дополнительно сделайте посередине сшивку и прогонку. Теперь поместите стропила в центр дома и прибейте сверху коньковую доску. Осталось установить остальные стропила. Обратите внимание, что стропила необходимо устанавливать с шагом 500 мм. Обшить фронтоны можно теми же SIP-панелями.

Теперь нужно сделать ящик. Крепить доски нужно к стропилам с шагом 50 мм. Не забудьте сделать выпуск для крайних стропил 200-250 мм. Доски обрешетки крепятся гвоздями, длина которых составляет 60 мм. После изготовления обрешетки уложите на нее один-два слоя рубероида для обеспечения гидроизоляции. При этом расстилается вертикально с нахлестом 100-150 мм. Его также нужно закрепить к обрешетке маленькими гвоздями с широкой шляпкой. Чтобы утеплить крышу, снизу можно уложить слой утеплителя, а также защитить пароизоляционной лентой.

Крыша дома по канадской технологии также может быть выполнена из СИП-панелей.

Металл

Теперь осталось уложить рубероид и обшить свесы крыши. Кровельным материалом могут служить:

• шифер;
• металлочерепица;
• битумная черепица;
• настил;
• керамическая черепица

Что выбрать — решайте сами. Отталкивайтесь от своих финансов и желаний.

Подведем итоги

Каркасный дом

Теперь фундамент вашего дома по канадской технологии уже готов. Как видите, сделать такой домик достаточно быстро и просто, главное желание и следование инструкции. Но на этом строительство дома не закончено, вам предстоит еще многое сделать. Но все это уже по стандартной схеме, которая подойдет для строительства любого дома. Вам предстоит провести все коммуникации, установить окна, двери, выполнить внутреннюю и внешнюю обшивку и т. д. Тем не менее, основная работа проделана, и вам остается только гордиться тем, как много вы уже сделали. Такой дом, сделанный по канадской технологии, простоит долго!

Солнечные окна, черепица и облицовка? Само здание теперь представляет собой солнечную панель

Когда вы идете по залитому солнцем атриуму Эдмонтонского конференц-центра или бросаете взгляд на впечатляющую наклонную крышу библиотеки Варенн в пригороде Монреаля, не очевидно, что эти здания вырабатывают энергию. В конце концов, ни традиционные солнечные панели не прибиты к крыше.

Но полупрозрачные световые люки атриума и черепица на наклонной крыше — это больше, чем просто защита от непогоды — это встроенные в здание фотоэлектрические элементы (BIPV). То есть они сделаны из солнечных батарей.

Это решение, рекламируемое Илоном Маском, генеральным директором Tesla, , которая начала продавать солнечную черепицу в США в 2017 году . С тех пор на рынке появился ряд вариантов, сделанных в Канаде для различных частей зданий, и по всей стране появились установки, демонстрирующие, что возможно.

Вот более пристальный взгляд на то, чем BIPV отличается от традиционных солнечных панелей и почему в зданиях будущего может быть намного больше.

Что такое встроенные в здания фотогальваники?

В то время как традиционные солнечные панели крепятся к зданиям, BIPV встроены в экстерьер в качестве ключевых элементов.

Это может быть все, что подвергается воздействию солнца: черепица, окна, облицовка, световые люки, перголы, балконные перила. Одна компания, Mitrex, базирующаяся в Торонто, даже планирует использовать их для строительства теплиц и шумозащитных экранов на шоссе.

ЧАСЫ | Сделать солнечную энергию более доступной за счет интеграции панелей в строительные материалы

Сделать солнечную энергию более доступной за счет интеграции панелей в строительные материалы

Системы BIPV аналогичны другим солнечным панелям тем, что они генерируют чистую энергию, которую можно использовать для резервного питания или продавать в сеть. Но они должны быть спроектированы по-другому, чтобы выполнять другие функции, такие как защита от ветра и дождя или обеспечение естественного света.

Из-за этого панели BIPV бывают самых разных форм, размеров, цветов и прозрачные пленки.

Почему вы можете использовать BIPV вместо установки традиционных солнечных панелей?

Они увеличивают пространство или площадь, доступную для выработки солнечной энергии.

В таких местах, как города, может быть непросто найти место для установки традиционных солнечных батарей. Между тем, «на небоскребах в центре города, а также на стенах и окнах зданий так много неиспользуемой стеклянной поверхности», — сказал Адам Еренюк, операционный директор Kuby Renewable Energy, компании, стоящей за установкой BIPV в Эдмонтонском конференц-центре, крупнейшем в Канаде, с пропускной способностью из 169кВт.

Компания также работала над пятиэтажным жилым домом в колледже Ред-Дир, который с трех сторон покрыт солнечным стеклом — всего 545 панелей.

BIPV могут упростить установку и потенциально сократить расходы.

Компания PV Technical Services, базирующаяся в округе Сент-Джордж-Брант, Онтарио, уже более десяти лет устанавливает традиционные солнечные панели. Соучредитель Кэтрин Чжоу сказала, что клиенты начали спрашивать, почему они должны были нанять одного подрядчика, чтобы сначала перекрыть крышу своего дома, а другого — для установки стоек и панелей сверху, особенно с учетом того, что проход через крышу, необходимый для установки панелей, аннулировал гарантию на крышу.

Итак, в 2016 году компания разработала собственную солнечную черепицу. Теперь, по стоимости, которая, по оценкам Чжоу, аналогична установке металлической крыши, ее компания может укладывать солнечную черепицу, которая одновременно защищает крышу от непогоды и вырабатывает электроэнергию. «Это спасает от многих головных болей», — сказала она.

Потенциально они могут служить дольше, чем традиционные строительные материалы.

Андреас Атиенитис, исследователь из Университета Конкордия в Монреале, изучающий BIPV, сказал, что в то время как битумная черепица обычно служит около 15 лет, солнечные панели могут прослужить 30 лет лишь с небольшим снижением эффективности. (Многие системы солнечной черепицы, такие как система от PV Technical Services, являются «умными» и позволяют вам контролировать и при необходимости заменять отдельные черепицы.)

Они потенциально могут генерировать тепло, а также электричество.

В библиотеке Варенна наружный воздух, поступающий в систему вентиляции, предварительно нагревается солнечными панелями перед входом в здание (которое также имеет систему геотермального отопления), сказал Атиенитис. Это также охлаждает панели, которые не производят столько энергии, когда они слишком горячие.

Потенциально можно добавить тепловой насос, чтобы увеличить объем обогрева помещения и воды, которые могут выполнять панели, а также количество энергии на единицу площади, которую система может обеспечить в целом.

Они могут заменить материалы с более высоким углеродным следом.

Mitrex — компания из Торонто, которая производит облицовку BIPV и планирует создавать звуковые барьеры для шоссе. Это две вещи, которые часто изготавливаются из бетона, который имеет более высокий углеродный след, чем стеклянные и кремниевые панели BIPV.

«Таким образом, мы убираем углерод [из] системы, просто устанавливая ее», — сказал генеральный директор компании Даниал Хадизаде. Со временем, добавил он, возобновляемая энергия, вырабатываемая панелями BIPV, компенсирует выбросы, используемые в первую очередь для их производства.

У них уникальный вид.

BIPV делает визуальное заявление, сказал Еренюк.

«Если вы прошлись по Эдмонтонскому конференц-центру, вы воочию убедитесь, что оно создает нечто потрясающее, чего нельзя добиться с помощью любого другого стандартного стекла».

Могут ли они производить столько же энергии, сколько традиционные солнечные панели?

Их эффективность зависит от используемых материалов и их прозрачности. Непрозрачные панели могут иметь эффективность, сравнимую с традиционными солнечными панелями, изготовленными из того же материала.

Прозрачные или полупрозрачные панели менее эффективны, поскольку по определению определенное количество солнечной энергии проходит прямо через них, не поглощаясь. Хадизаде сказал, что полупрозрачные панели его компании эффективны на 50-75% по сравнению с обычными солнечными панелями. Окна

Однако, поскольку панели BIPV размещаются там, где они лучше всего служат в качестве облицовки, окон и т. д., они обычно не оптимизированы для воздействия солнечных лучей, как традиционные панели, и поэтому могут генерировать меньше энергии.

Хадизаде надеется, что по мере того, как архитекторы и застройщики знакомятся с BIPV и понимают его потенциал, они начнут проектировать здания «таким образом, чтобы максимально использовать энергию солнца».

Почему они не установлены в других зданиях?

Вероник Делиль, руководитель проекта и старший специалист по технологиям BIPV в CanmetENERGY, исследовательском центре Министерства природных ресурсов Канады, считает, что в совокупности все BIPV в стране в настоящее время имеют мощность менее одного мегаватта, что составляет менее одного мегаватта на душу населения. цент распределенного фотоэлектрического рынка.

Существует ряд проблем с BIPV, типичных для новой технологии:

Отсутствие доступности. До недавнего времени большинство установок зависело от продуктов, импортируемых в основном из Onyx Solar в Испании, и их нужно было настраивать, а не массово производить.

Однако канадские компании, такие как PV Technical Services и Mitrex, начинают предлагать доступ к солнечной черепице и облицовке соответственно, которые разрабатываются и производятся на месте.

Чжоу сказал, что у PV Technical Services уже есть несколько установок в Канаде. Mitrex рассчитывает открыть новый завод в Торонто в июле, чтобы расширить производство облицовки для своих первых клиентов, которая, как ожидается, будет установлена ​​к осени. Kuby Energy, которая в настоящее время продает Tesla Powerwalls в Канаде, планирует продавать Solar Roof Tesla, когда она будет доступна в Канаде, что ожидается в конце этого года.

Технические и нормативные проблемы. Продукты BIPV регулируются как строительные материалы, так и электрические материалы, поэтому они должны соответствовать двум наборам требований. Хадизаде сказал, что для этого требуется много испытаний и работы с правительством, чтобы написать правила для нового продукта.

Атиенитис сказал, что для поощрения внедрения этих технологий необходимо изменить строительные нормы и правила, а правительства должны предоставить правильные стимулы.

Между тем, большинство торговцев не знакомы с ним, и Атиенитис сказал, что нужно больше просвещения.

Стоимость.  Сейчас это довольно дорого, хотя электроэнергия, вырабатываемая в течение срока службы, должна в конечном итоге компенсировать это, — сказал Еренюк. Хазидеда сказал, что его цель на ближайшие несколько лет — снизить стоимость продуктов Mitrex до такой степени, чтобы их можно было предлагать клиентам без предоплаты — вместо этого они будут платить за электроэнергию, вырабатываемую в течение срока службы панелей (аналогично кстати геотермальных проектов часто финансируются в многоквартирных домах ).
