Столбчатый фундамент для дома из пеноблоков

Содержание

  • Где используются столбчатые основания
  • Технические особенности возведения столбчатого фундамента для домов из пеноблоков
  • Техника монтажа столбов фундамента из железобетона
  • Обустройство ростверка для столбчатого фундамента

Фундамент столбчатого типа – это основание для не тяжелых домов, например, из пеноблоков. Он состоит из отдельно расположенных в грунте столбов, которые сверху связаны между собой ростверком. Столбчатый тип, в сравнении с ленточной или плитной конструкцией, имеет меньшую площадь опор и не сможет выдерживать большие нагрузки. По причине ограниченности выдерживаемого веса столбчатые фундаменты не пользуются популярностью.

Где используются столбчатые основания

Во всех регионах средней полосы на строительных участках самым распространенным типом грунта считается глинистый. Глина – слабый и неудобный для постройки тяжелых зданий грунт, требующий большой площади опоры. Поэтому, чтобы не возводить дорогостоящий массивный фундамент, а обойтись бюджетным столбчатым, застройщики выбирают облегченные варианты строений. Лучшим вариантом будет столбчатый фундамент для дома из пеноблоков или дерева. Также, он применим для:

  • легких каркасных построек;
  • беседок;
  • террас;
  • сараев;
  • гаражей;
  • малых промышленных цехов;
  • ангаров из пеноблоков.

Но бывают варианты, когда столбчатый фундамент применим и в строительстве тяжелых кирпичных или шлакоблочных домов. В этих случаях, на стадии проектирования необходимо рассчитать все нагрузки и предусмотреть достаточную суммарную площадь столбов. Главное требование, которым нельзя пренебрегать – расположение на высокопрочных твердых глинистых или крупнообломочных грунтах. Идеальным вариантом будут почвы с близким залеганием горных пород. В противном случае, уже в ходе подсчетов может оказаться, что фундамент столбового типа превратится практически в ленточный, ввиду большого числа требующихся для массивной конструкции столбов.

В сложных условиях, когда плотный грунт залегает довольно глубоко, а поверхностные слои слабы, верным решением станут глубоко заложенные фундаментные столбы. Ввиду своих конструктивных особенностей, обустройство столбчатых оснований любой сложности не будет нуждаться в масштабных земляных работах и в большом количестве расходных материалов. О возможности применения столбчатых фундаментов для жилого домостроения на каждом конкретном объекте должны свидетельствовать результаты геологических исследований. Исключениями являются ситуации, когда подбираются варианты фундаментов дома из пеноблоков или дерева – для них изначально и разрабатывались столбчатые фундаменты.

Технические особенности возведения столбчатого фундамента для домов из пеноблоков

Верное расположение столбов в грунте – залог качества фундамента и долговечности всего дома из пеноблоков. Нужно разместить столбы так, чтобы они своим основанием оказались хотя бы немного ниже плодородных или малоустойчивых слоев грунта. Глубина заложения столбов должна предусматривать достижение прочного грунта и фиксацию там.

Следующее правило – места и интервалы установки столбиков фундамента. Технология требует располагать их под каждым углом здания, во всех точках пересечения внутренних и наружных перегородок и, выдерживая определенные интервалы, по всему периметру стен дома. Интервалы придется рассчитывать отдельно, но для зданий из пеноблоков они не должны превышать 2-ух метров.

Оголовки всех столбов (верхушки) должны равно возвышаться, вне зависимости от уклона местности, так как они будут опорой для ростверка фундамента. Считается, что они должны возвышаться не менее чем на ½ метра над грунтом, чтобы защитить дом от сырости. Но это правило касается только деревянных строений, к фундаменту под дом из пеноблоков таких требований нет.

Любые легкие строения не нуждаются в обустройстве ростверка. Его заменят металлические или деревянные балки, предварительно подготовленные и обработанные всеми защитными средствами.

Материалы для изготовления столбчатого фундамента:

Дерево. Перед заложением в землю, все деревянные бревна должны пройти обработку антисептиком и специальным маслом. Располагаются они комлем вверх. Очевидно, что дерево – самый древний, но самый недолговечный материал. Это вариант не подходит для строительства домов из пеноблоков.

Кирпич. Допускается использование только красного кирпича с высокой влагостойкостью. Но этот материал не популярен, ввиду сложности подготовительных земляных работ – требуется или цельная траншея, или котлован. Не обойтись и без дополнительного армирования продольными стержнями, чтобы защитить не только фундамент, а и само строение от пагубного воздействия сил морозного пучения, которого так «боятся» постройки из пеноблоков.

Бетон. Самый предпочтительный и надежный вариант при возведении фундамента для деревянных или пеноблочных домов– монолитные железобетонные столбы.

Техника монтажа столбов фундамента из железобетона

Наиболее простой технологией монтажа железобетонных столбов считается их обустройство в специальных скважинах. Сам процесс предельно прост, потребуется только организация скважины требуемого диаметра (20-25см). Если строительство ведется своими руками, для этого подойдет ручной бур. Технология самостоятельного изготовления бетонной смеси хорошо знакома всем строителям. Важно помнить, что для применения в строительстве фундаментов подходит только бетон, устойчивый к воде, так как нет возможности организовать гидроизоляцию в самой скважине.

Для увеличения опорной площади фундамента, которая сможет противостоять воздействию сил пучения грунта, можно обратиться к технологии ТИСЭ и обустраивать фундаментные столбы с расширенным основанием.

Есть и другой способ строительства железобетонных столбов. Для него требуется подготовка котлована, превышающего по размерам на ½ метра сам столб. Перед заливкой бетонной смесью, предполагается провести монтаж опалубки. Таким способом получаются прямоугольные или квадратные подземные опорные колонны всего фундамента дома.

Все варианты железобетонных столбов фундамента требуют дополнительного армирования. Неармированные конструкции не смогут оказать сопротивление разрывающему усилию морозного пучения грунта. Для усиления всех по отдельности элементов принято использовать от 2-х до 4-х прутьев арматуры, связанных между собой в подобие каркаса и для столбов, и для ростверка.

Обустройство ростверка для столбчатого фундамента

Неотъемлемой составляющей столбчатых оснований является ростверк. Он соединяет все столбы в цельную конструкцию фундамента. Также, именно он принимает на себя всю нагрузку и отвечает за равномерное перераспределение ее по столбам. Заменой ростверку в исключительных случаях, кроме строительства зданий из пеноблоков, могут служить металлические балки или нижний венец бревен деревянного дома.

Но, в большинстве случаев, ростверком выступает сплошная железобетонная лента, армированная так же, как и ленточный фундамент. Материалом для армирования служит 12-ти миллиметровая ребристая арматура, расположенная сверху и снизу, в количестве не менее 2-х штук. Именно их продольное размещение в ростверке гарантирует максимальное сопротивление балок изгибающим силам. Располагая каждый прут арматуры, важно соблюдать отступ от краев не менее 5 см.

Поперечное армирование ростверков не сможет принимать нагрузки в вертикальной плоскости, поэтому достаточным будет усиление 6-8 мм прутами. Ими осуществляется связка в единый каркас основных толстых стержней.

В ходе подготовительных работ, нужно организовать песчаную подушку под ростверк, по уровню совпадающую с высотой оголовков столбов. На столбах размещаются и крепятся армирующие элементы, для достижения жесткого их соединения с ростверком. Вокруг арматуры монтируется опалубка, в которую заливается бетон. После полного застывания раствора, удаляется песочная подсыпка и все детали опалубки. Должна получиться единая конструкция, возвышающаяся над землей минимум на 10 см. Этот зазор предназначен для предотвращения разрушения ростверка силами пучения.

Довольно малозатратная и простая в исполнении столбчатая разновидность основания для дома из пеноблоков имеет и существенный недостаток. Столбчатый фундамент с подвалом под домом абсолютно не совместимы. Возможность организации подвальных помещений – прерогатива ленточных фундаментов. Но это не должно играть решающую роль, ведь всегда остается возможность сделать подвал не элементом жилого строения, а отдельным сооружением.

Зная все тонкости монтажных работ, не составит особого труда построить фундамент столбчатого типа своими руками. Хватит сил всего лишь одного человека, так как нет потребности в непрерывной заливке большого количества бетона. Все столбы обустраиваются отдельно, по очереди.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

видео-инструкция по монтажу своими руками, как крепить брусок к оголовку, расстояние между опорами, цена, фото

Статьи

Как известно главными врагами фундамента являются морозное пучение грунта и близкое прохождение грунтовых вод. При наличии столь неблагоприятных исходных условий закладка монолитного основания с заглублением ниже точки промерзания, затея довольно дорогая и долгая. Обустройство свайного фундамента, в данном случае является оптимальным выходом. О разновидностях таких конструкций и способах монтажа мы поговорим далее.

Фото строительства брусового дома на сваях-шурупах.

Сваи шурупы или бетонный вариант

Если говорить о монтаже бетонных свай, то для брусового дома больше подходят бетонные столбы, залитые своими руками. Промышленные бетонные сваи обходятся очень дорого, плюс нет смысла под легкий деревянный дом монтировать основу с таким колоссальным запасом прочности. Металлические сваи-шурупы, по мнению большинства специалистов, считаются почти идеальным вариантом. Но обо всем по порядку.

Использование асбоцементных труб для заливки опорных столбов.

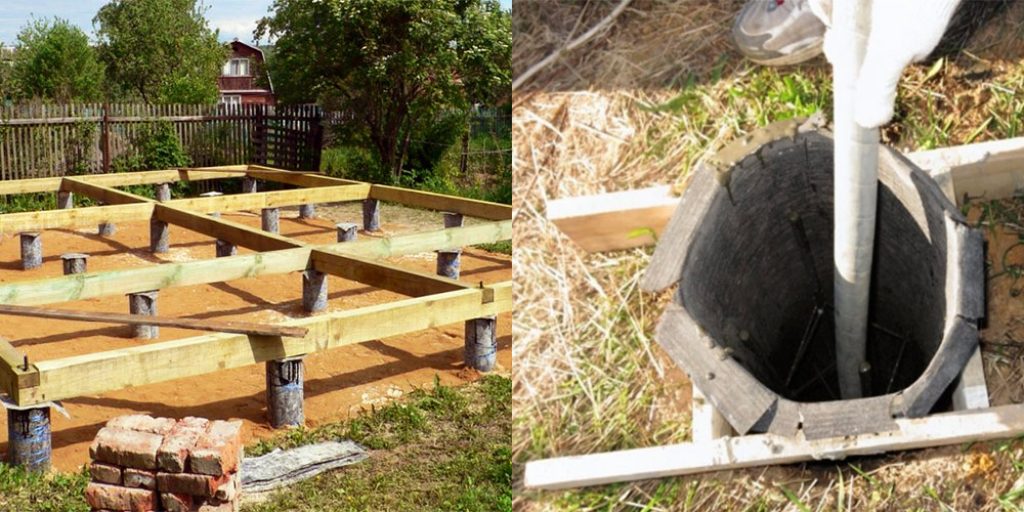

Заливка бетонных столбов

Самое привлекательное в таких конструкциях это простая инструкция по обустройству и доступная цена на материал. По сути, вам потребуется только цементно-песчаная смесь, рубероид или асбоцементные трубы и арматура.

Зачастую такой вариант монтируется под небольшие дачи, бани или хозяйственные постройки из дерева.

Схема бетонных столбов.

  • Для заливки бетонного столба под фундамент, необходимо изначально выкопать круглый шурф. Делать это удобнее всего при помощи садового бура. Специалисты рекомендуют заглубляться ниже точки промерзания на 200 – 300 мм, для средней полосы это 1,2 – 1,5м;
  • Так называемая подошва делается из хорошо утрамбованной песчано-гравийной смеси. Как правило, достаточно отсыпки в 100 – 150 мм. В процессе трамбовки, рекомендуется поливать подошву водой;
  • После этого необходимо сделать импровизированные трубы из куска рубероида свернутого в 2 – 3 слоя и скрепленного обычным скотчем. Конечно, вместо рубероида можно использовать асбоцементные трубы, но это приведет к удорожанию.

Устройство столба изнутри.

  • Вовнутрь такой заготовки вставляется арматурная клетка, которая обеспечит прочность всей конструкции. После чего можно приступать к заливке цементно-песчаной смеси или бетон;
  • Сам процесс заливки делится на два этапа. Сначала нужно заполнить трубу примерно на 2/3 и слегка приподнять нашу трубу, примерно на 100 – 200 мм. После чего оставляем конструкцию в покое, до того времени пока она не начнет схватываться, это случиться через 3 – 4 часа, в зависимости от марки бетона. Далее нужно долить раствор до расчетного уровня;

Важно: какой бы фундамент вы не закладывали под деревянное строение, расстояние от почвы, до первого закладного венца не должно быть менее полуметра.
Только с таким зазором можно обеспечить нормальную вентиляцию под домом.

Готовая опора.

  • По технологии время застывания бетона 28 суток, но если строится маленькое одноэтажное здание, то через две недели можно приступать к основным работам.

Что такое сваи-шурупы

Данная технология была известна уже достаточно давно, но использовать ее в гражданском строительстве начали только во второй половине 20 века, пионерами здесь являются США.

Классические шурупы под фундамент.

По сути ничего сложного в этой конструкции нет. Для ее изготовления берется полая толстостенная труба диаметром от 57 мм до 200 мм, заваренная на конус.

В острой части навариваются винтовые лопасти из металлической полосы. Диаметр шурупа вместе с лопастями составляет порядка 300 мм. Средняя длинна, как правило, делается около 3 м.

Безусловно, существует современная спецтехника, которая быстро и точно завинчивает такие шурупы в почву, но наш народ зачастую предпочитает устанавливать такие столбы своими руками, тем более что инструкция здесь понятна даже ребенку.

Вкручивание шурупов своими руками.

Достоинства металлических опор

  • При грамотном подходе на такой основе можно возвести не только деревянный или каркасный дом. Сейчас такой фундамент широко используется для обустройства пенно или газобетонных сооружений и даже небольших кирпичных домов.
  • Если говорить о скорости закладки этих конструкций, то от разметки, до завершения обвязки проходит не более 3 суток. Причем им не требуется времени для усадки, дом можно возводить сразу по завершении монтажа.

Монтаж фундамента на наклонной местности.

  • В отличие от наливных конструкций, на строительной площадке полная чистота;
  • Металлические опоры можно использовать на любом грунте без ограничения. Они не войдут разве что в скалу;
  • В виду серьезной высоты столбов, такой фундамент можно обустроить на площадке со сложным рельефом.

Обвязка свай металлическим швеллером.

  • Для того чтобы загнать один такой шуруп в почву достаточно участия 3 – 4 крепких мужчин;
  • Работы по обустройству такого основания можно вести круглый год, что для брусовых домов важно, так как деревянные сооружения лучше строить зимой;
  • Такое основание, при необходимости, можно легко демонтировать и повторно использовать.

Гидроизоляция рубероидом.

Важно: по сравнению с монолитными бетонными сооружениями, свайный фундамент на металлических шурупах обходится дешевле примерно на 30 – 40%.

Что касается минусов свайных оснований, то единственным существенным недочетом является невозможность обустройства полноценного цокольного этажа или подвального помещения.

Характеристики винтовых свай.

Особенности строительства

Любое серьезное дело всегда начинается с проекта. Если грамотно составить проект, то само строительство превратиться в сборку конструктора и закончить ее можно в течение 2 – 3 недель. Не считая бумажной части с ее разрешениями и оценками, отметить на грунте места входа шурупов по готовой схеме, не составит большого труда. Если позволяют условия, то желательно выровнять площадку, но это не обязательно.

Пример монтажа.

Так как в данном случае мы говорим о легких деревянных строениях, то под одноэтажные конструкции расстояние между сваями для брусового дома делается порядка 2м. При увеличении размеров и высоты строения это расстояние может сократиться до 1м.

Важно: особенность деревянных строений такова, что опор по периметру не достаточно для обустройства прочного основания.
Под всеми простенками также должны быть установлены опорные столбы, причем с тем же шагом, что и по периметру.

Схема цоколя для свайных конструкций.

Опытные специалисты говорят, что самое тяжелое в монтаже металлических опор, это четко выдержать вертикаль. Согласно нормативам отклонение от вертикали не должно превышать 2º, в противном случае шуруп необходимо выкрутить и загнать в новом месте. Завинчивать шуруп в том же месте при искривлении вертикали строго запрещено, так как в последствии он может выйти из под венца.

Все столбы выставляются строго по уровню. Как правило, после завинчивания, на трубах делаются точные отметки, после чего они срезаются под один горизонт и внутри заливаются цементно-песчаной смесью. На верхнюю часть трубы жестко крепиться металлическая площадка, именуемая оголовком.

Схемы крепления бруса к оголовку.

Вопрос как крепить брус к оголовку сваи заслуживает отдельного рассмотрения. В бюджетном варианте используется более массивный брус, который притягивается к оголовку мощными саморезами.

Но профессионалы рекомендуют в качестве оголовка смонтировать на сваи металлическую двутавровую балку или швеллер. Таким образом, коренные венцы будут полностью лежать на балке, не создавая очаги точечного напряжения.

Важно: коренные деревянные венцы не должны напрямую контактировать с основанием.
Какой бы материал для обустройства фундамента вы не использовали, между основанием и коренным венцом должен быть слой гидроизоляции, как правило, достаточно нескольких листов рубероида.

Схема оголовка на металлическом шурупе.

На видео в этой статье показаны некоторые особенности строительства фундамента для деревянного дома.

Вывод

Как вы уже видимо поняли, винтовые сваи заслужено считаются более качественным материалом. Но если строить небольшой домик из бруса на 1 – 2 комнаты, то дешевле обойтись несколькими бетонными столбами, причем залить их своими руками.

Спецтехника для монтажа шурупов.

Бетонные сваи — Leon Foundation

НАШИ УСЛУГИ

Бетонные сваи

Прессованные бетонные сваи являются наиболее широко используемыми опорами для ремонта фундамента в районе Большого Хьюстона. Он был специально разработан для обширных почв, таких как глина, которые характерны для этой местности.

Преимущества прессованных свай

Установка в местах с ограниченным доступом

Быстрая установка

Доступная цена

Незначительные нарушения или их отсутствие

Немедленный ремонт после установки

Всепогодная установка

Как устанавливаются бетонные опоры?
Вырыта яма площадью два фута. Отверстие обычно находится примерно на четыре фута ниже уровня земли и проходит под балкой уклона дома, который нужно поднять.
Цилиндр из сборного железобетона (диаметром 6 футов и высотой 12 футов) будет размещен на дне отверстия непосредственно под направляющей балкой. Затем 25-тонный гидравлический цилиндр будет помещен между нижней частью балки уклона и верхней частью бетонного цилиндра. Затем цилиндр будет задействован, и цилиндр будет вдавлен в землю.
Цилиндры будут добавлены и дожаты до точки отказа. Это до такой степени, что требуется больше усилий, чтобы вдавить сваю глубже, чем для того, чтобы поднять дом. Этот процесс повторяется до тех пор, пока не будут установлены все сваи. Каждая свая будет снабжена бетонным колпаком.
Затем дом будет поднят с помощью 20-тонных бутылочных домкратов. Дом будет поднят как можно ближе к исходному положению без причинения неприемлемого ущерба поднимаемому фундаменту или конструкции. Два цилиндра, установленные на крышке со стальными прокладками, используются для заполнения зазора между нижней частью балки уклона и верхней частью сваи. Затем отверстия засыпаются имеющейся грязью.
