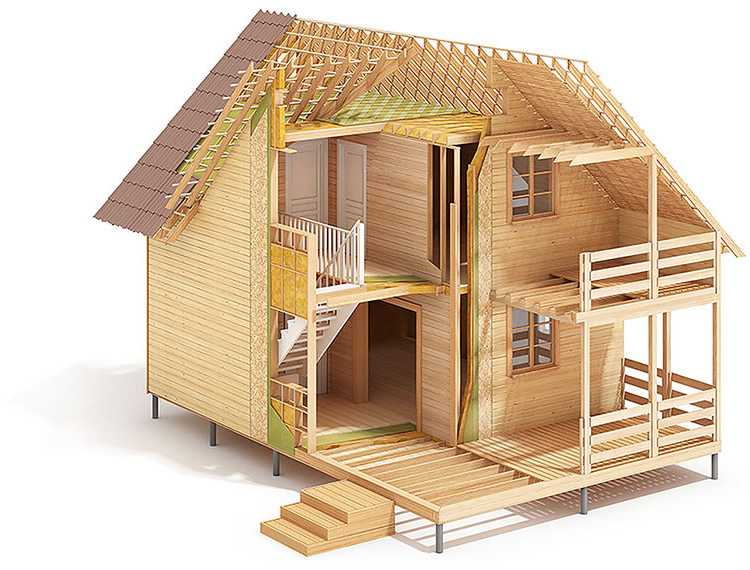

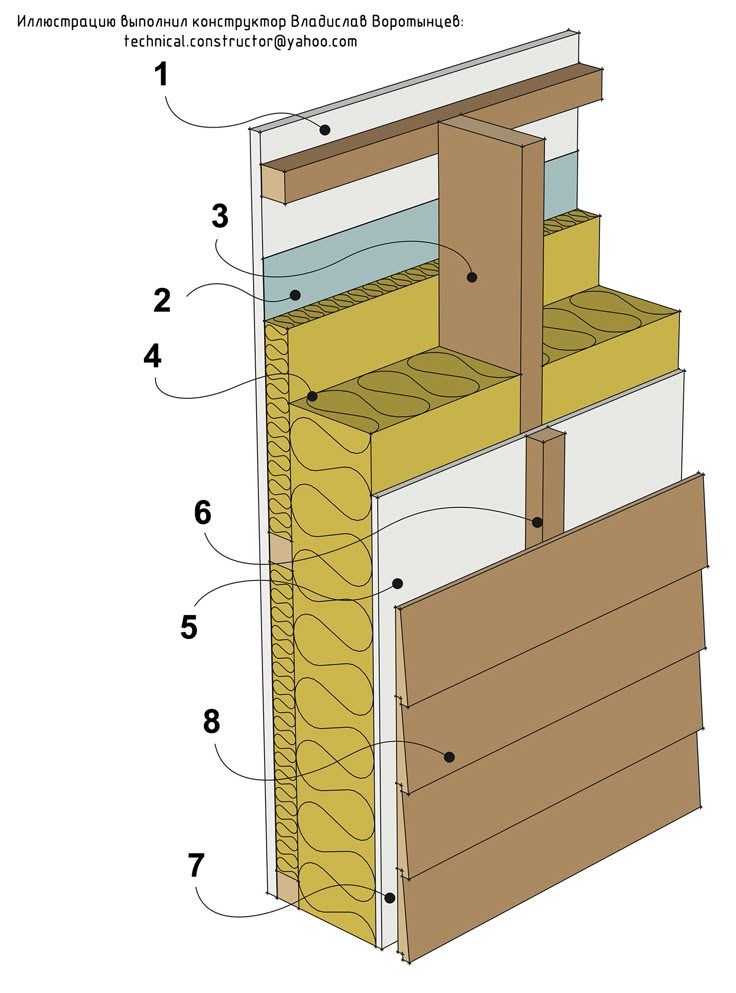

Каркасный дом в разрезе: схема монтажа

Если строительство по каркасной технологии планируется проводить своими руками, то сначала требуется детально изучить каркасные дома в разрезе, чтобы понять основные и важные части конструкции. В составе конструкции каркаса деревянного дома выделяют ряд узлов. Помимо основных элементов, в нем содержатся и вспомогательные системы. Вне зависимости от степени важности каждого из них в процессе строительства уделяется одинаково высокая степень внимания всем. Нарушение технологии, допущение ошибок в стыковке и монтаже отдельных элементов способно сделать здание опасным для нахождения в нем. Подобные дома могут в любой момент рассыпаться по частям.

Содержание статьи

• 1  Основные элементы каркасных домов в разрезе
  • 1.1  Нижняя обвязка
  • 1.2  Стыки брусьев обвязки на углах
  • 1.3  Укладка потолочных и напольных балок
  • 1.4  Установка вертикальных стоек
  • 1.5  Верхняя обвязка
  • 1.6  Добавление связующих элементов
  • 1.7  Стропильная система
• 2  Наиболее распространенные ошибки
  • 2.1  Низкое качество используемой древесины
  • 2.2  Отсутствие усиления каркаса
  • 2.3  Непредусмотренная гидроизоляция и пароизоляция
  • 2. 4  Ненадлежащее крепление вертикальных стоек

 Основные элементы каркасных домов в разрезе

Основные каркасные узлы строения включают в себя стены, межэтажные перекрытия и кровлю. Далее идет более мелкое дробление каждого из них.

 Нижняя обвязка

Непосредственно место, в котором брусья обвязки крепятся к фундаментному основанию, составляет узел нижней обвязки. Для надежной стыковки используют болты для фундамента, хомуты и иные доступные крепежные элементы. Прежде чем соединять брусья, необходимо произвести гидроизоляцию по стыковке.

 Стыки брусьев обвязки на углах

Следующим конструктивным узлом на этом уровне является стык брусьев по углам будущего здания.

Соединение выполняется с применением способов “в полдерева” и “в лапу“.

Наиболее надежное сочленение обеспечивается за счет используемых металлических уголков, их могут заменять или дополнять и болты.

 Укладка потолочных и напольных балок

Балки, образующие будущее потолочное перекрытие каркасного дома, монтируются с соблюдением требуемой технологией оптимального шага, при этом соответствующий брус обвязки исполняет роль их опоры. Балки потолка укладываются точно таким же способом.

 Установка вертикальных стоек

Процесс возведения дома в соответствии с требованиями каркасной технологии предполагает осуществление монтажа вертикальных угловых стоек. После этого устанавливаются стойки в промежутках между ними. В этом случае выделяют следующие узлы: стыки вертикальных стоек по углам с нижней и верхней обвязками и соединение промежуточных стоек и обвязочных балок.

 Надежная фиксация вертикальных угловых стоек достигается за счет того, что подготавливают пазы, дополненные металлическими уголками.

Стойки в промежутках закрепляются таким же способом.

 Верхняя обвязка

 Крепление брусьев, входящих в состав верхней обвязки, полностью идентично фиксации брусьев на нижней. Начинают работу со стыковки по углам, далее брусья соединяются со стойками, угловыми и промежуточными.

 Добавление связующих элементов

Для усиления прочности каркаса дома используют различного рода подпорки с вертикальным или диагональным расположением. Впрочем, подобный вариант решения применяется в исключительных ситуациях, когда боковая и вертикальная нагрузка слишком большие. OSB-плиты, используемые для обшивки каркаса, исполняет роль усиления, и их для этого в большинстве случаев достаточно.

 Стропильная система

Стропилы образуют большую систему с входящими в нее многочисленными узлами.

К ним относятся:

• места состыковки ног стропил и распорок, включая ригель;
• опора стропил на верхнюю обвязку;
• места соединения контробрешетки с обрешеткой;
• опора стропил на прогоне конька;
• места состыковки ног стропил и брусьев контробрешетки.

 Для осуществления соединения ног стропил в области конька применяют метод внахлест или встык. Крепление стропил на мауэрлате наиболее надежно, если предварительно выполняются небольшие вырубки в них по местам соединения. Роль подпорок и ригелей могут выполнять бруски или доски.

 Разрабатывая план дома, важно понимать, как устроен каркасное здание, разбираться в этапах его возведения для предотвращения возможных проблем и снижения риска возникновения неожиданностей в процессе постройки. Имея в распоряжении нужную информацию, можно обойтись своими силами при строительстве дома, не испытывая при этом больших сложностей.

 Наиболее распространенные ошибки

Если принято решение строить каркасный дом без посторонней помощи, важно предотвратить возможные ошибки. Рекомендуется изучить наиболее распространенные из них, чтобы быть подготовленным.

 Низкое качество используемой древесины

Наиболее частая ошибка заключается в том, что древесина, которую пускают на строительство дома, просушена не до конца. Полное просыхание дерева приводит к тому, что меняется его форма, а само строение может деформироваться, покоситься. Это повредит утеплитель и отделку.

Для предотвращения таких проблем не нужно спешить. На просушку рекомендуется отвести несколько суток. При нарушении этого условия брус выгибается, может лопнуть. Хорошо высушенная древесина обрабатывается специальными составами, которые защищают ее от возгорания и посягательства грызунов.

 Отсутствие усиления каркаса

Каркас является основой дома, поэтому от того, насколько качественно он выполнен, многое зависит. При этом важно уделить внимание вертикальным стойкам, которые не всегда способны справиться с боковыми нагрузками. Проблема решается добавлением в конструкцию диагональных связей различными методами.

 Непредусмотренная гидроизоляция и пароизоляция

Отсутствие гидроизоляции приводит к порче утеплителя, его деформации и утрате основных функций. По той же причине сама древесина начинает сыреть, в ней заводятся насекомые, плесень.

 Не менее важно предусмотреть гидроизоляцию фундамента, чтобы предотвратить гниение от грунтовых вод и необходимость замены через некоторое время.

 Ненадлежащее крепление вертикальных стоек

Использовать исключительно саморезы не рекомендуется. Желательно еще вбить гвозди, расположив их под углом. Всем стыкам следует уделить особое внимание.

Это далеко не все ошибки, которые можно допустить при возведении дома. При отсутствии полной уверенности в своих силах лучше обратиться к специалистам – мастерам своего дела.

После детального изучения каркасного дома в разрезе и проектной документации можно начинать к самостоятельному строительству.
