Что такое вентилируемый фасад монолитного дома: Вентилируемый фасад для частного дома: виды

20.08.2021
/
By
/
0 Comment

Содержание

виды, основные составляющие и технология монтажа

Фасад считается лицевой частью здания, поэтому его стремятся сделать красивым и защищенным от внешних воздействий. Вентилируемая технология навесного типа позволяет строению сохранять внешний облик на протяжении долгих лет за счет универсальности крепежных элементов и прочих положительных характеристик. Чтобы применить такую облицовку, хозяевам дома необходимо изучить все ее особенности и типы.

Разновидности фасадных систем

В основном виды вентилируемых фасадов различаются по отделочному материалу. Их выбор определяет структуру системы и методику ее крепления:

  1. Керамогранитные фасады могут использоваться как при строительстве частных домов, так и многоквартирных комплексов. При крупном весе этот тип систем довольно прочен и стоек к износам.
  2. Системы из фиброцементных плит могут располагаться лишь с внешней стороны здания. Такая система обладает длительным сроком службы, устойчивостью к морозам и высокой сохранностью тепловой энергии.
  3. Стальные металлические кассеты с полимерными покрытиями обеспечивают устойчивость к агрессивным природным воздействиям и не требуют значительных усилий в уходе.
  4. Вентилируемый фасад с натуральным камнем обладает крупным весом и высокой стоимостью, но, несмотря на это, материал экологически чистый и долговечный.
  5. Алюминиевые композитные панели крепятся с учетом оформления межпанельных стыков, что гарантирует устойчивость к влаге.
  6. Фасады с применением ламината высокого давления считаются инновацией современного рынка. Такими изделиями можно оформлять не только фасады, но и потолочные конструкции. Они обладают высокими показателями звуко- и теплоизоляции, а также крупным выбором оттенков.
  7. Ударопрочное армированное стекло придает конструкциям увесистость и отличается трудностью проведения установки.

Сущность вентилируемых фасадов

Фасады с вентиляцией изготавливаются по особенной технологии, предполагающей крепление подсистем (каркасов) совместно с облицовочными материалами.

Зазор, формирующийся между этими деталями фасада (максимум 100 миллиметров), считается зоной циркуляции воздуха.

Благодаря подобному размещению, система защищается от влаги, конденсата и снижения теплоотдачи строения.

Для понимания того, что такое вентилируемый фасад, необходимо разобраться в его составляющих деталях:

  • Подсистемы включают в себя основной профиль, специальные крепежи и анкеровочные элементы. Хотя эти части не видны, на них будет приходиться большая нагрузка, поэтому они должны обладать высоким качеством.
  • Материалы, отвечающие за сохранность тепла, важны при обустройстве жилых строений. При этом изоляция должна обеспечивать оптимальный пропуск пара из помещений.
  • Защитные пленки позволяют предотвратить порчу составных частей внешней отделки. Этот слой надежно защищает конструкцию от пара, жидкости и ветра. Сегодня принято применять мембрану и строительный геотекстиль.
  • Величина вентиляционного зазора рассчитывается индивидуально (обычно, показатели варьируются от 40 до 100 миллиметров).

Достоинства навесных конструкций

Востребованность вентилируемых навесных фасадов продиктована несколькими очевидными достоинствами:

  1. Удобный и сравнительно простой процесс монтажных работ.
  2. Разнообразие типов облицовки, дающее возможность экспериментировать с архитектурными стилями.
  3. Небольшой вес при оптимальном выборе составляющих компонентов.
  4. Установку фасада можно проводить в любое время года, благодаря отсутствию «мокрых» работ.
  5. Средний срок службы фасада может достигать 50 лет (разумеется, если монтаж выполнен в соответствии с требованиями).
  6. Конструкции легко поддаются уходу.

Стоит отметить, что планируя размещение конструкций на стадии проекта, можно оптимизировать затраты на строительство, а также увеличить полезную площадь внутри помещений.

Такой тип внешней отделки способствует поддержанию здорового микроклимата в жилом доме и улучшает тепло- и звукоизоляционные характеристики стен. Проводя монтаж фасадов, строители используют передовые материалы, обеспечивающие высокую пожарную безопасность и стойкость к огню.

Особенности монтажа

Перед проведением установки, требуется подготовить поверхности, составить разметку для креплений и панелей, а также подобрать нужный тип подсистемы.

Существует три варианта крепления подсистем к базовой поверхности: вертикальное, горизонтальное и комбинированное. С точки зрения рациональности, лучше проводить вертикальный монтаж (обеспечивается естественных воздухообмен).

К основным этапам монтажных мероприятий следует отнести:

  • Установка маяков по вертикали и горизонтали (это поможет с корректировкой неровностей на поверхностях).
  • Монтаж и укрепление профилей.
  • Сверление отверстий под кронштейны и их монтаж с использованием анкерных дюбелей и паронитовых прокладок.
  • Укладка пароизоляционного слоя и материалов для сохранности тепла.
  • Монтаж теплоизоляционного слоя стоит проводить при помощи шляпных дюбелей.
  • Установка декоративного слоя.

Далее, проводится крепеж декоративных и защитных элементов, требуемых при создании откоса, отлива и софитов, если под кровлей предусмотрено место для них.

С точки зрения прочности и декоративных особенностей, такие фасады зарекомендовали себя с лучшей стороны.

технология монтажа навесных фасадных систем, устройство фасада частных жилых домов

Внешняя отделка дома или здания каждый год выходит на более новый и качественный уровень.

Сегодня владельцы частных домов и построек всё чаще стали использовать для облицовки своего жилища вентилируемые фасады. Это красивый и практичный способ украсить свой дом, с которым справится практически любой желающий.

Особенности и предназначение

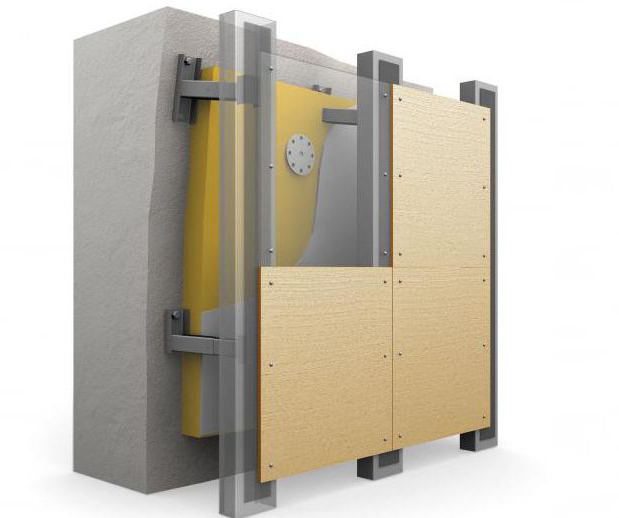

Если обратиться к определению вентилируемого фасада, то его характеризуют как целую систему, состоящую из нескольких компонентов.

  • Металлический каркас. Он крепится непосредственно к несущим стенам таким образом, что между облицовочными плитами и слоем утеплителя остаётся воздушный карман. По этой причине данный тип конструкции и называется вентилируемый.
  • Слой утеплителя. Как правило, используется минеральная вата. Мастера советуют не применять в качестве утепления пенопласт или пенополистирол, так как они имеют низкий уровень шумопоглощения и пароизоляции.
  • Облицовочные плиты или блоки. Они могут быть из керамогранита, фиброцемента и прочих материалов.

Вентилируемые фасады получили своё широкое распространение в России благодаря ряду отличительных и уникальных свойств. Данная технология была заимствована у западных коллег и с успехом широко применяется в нашей стране. Их устанавливают как на обычных частных домах, так и в качестве наружной облицовки зданий, например, супермаркетов, торговых центров. Их достоинства трудно приукрасить.

Следует выделить его защитные свойства. Как правило, вентфасад изготавливается из прочных гидрофобных материалов, которые отлично защищают стены и само здание от влаги и перепадов температуры. Если же какая-то часть водяного пара просочилась между щелей, то она поглощается толстым слоем дренажа. Навесная облицовка служит как минимум 25–30 лет. Длительность срока службы зависит от выбранного материала. Если используется керамогранит, то гарантируемый срок эксплуатации составляет минимум 50 лет.

Данная система имеет ряд отличительных черт и по своим термоизоляционным качествам. Такой фасад не даёт нагреваться стенам, а вследствие этого не перегревается внутреннее помещение. В комнате всегда комфортно: умеренно тепло и нежарко. Благодаря своей лёгкости в установке можно очень быстро сделать внешний косметический ремонт. А большое разнообразие материала даёт неограниченное количество вариантов для создания уникального дизайна постройки.

Нельзя не упомянуть о его звукоизоляционных свойствах. Из-за воздушной прослойки такой фасад способен сдерживать довольно высокий уровень шума. В сочетании с тройным или двойным стеклопакетом такие стены будут давать оптимальный уровень тишины в условиях шумного города. Материалы, которые входят в систему навесных вентилируемых фасадов являются пожаростойкими и не дают распространяться огню.

Конструкция: плюсы и минусы

За последние несколько лет количество проектов жилых зданий, общественных организаций, учебных заведений с установкой вентилируемого фасада увеличилось в десятки раз. Как и другие облицовочные конструкции, вентфасад имеет ряд преимуществ и недостатков, которые обязательно необходимо учитывать при его установке и дальнейшей эксплуатации.

Минусов у данной фасадной конструкции немного, но они имеют место. В первую очередь специалисты отмечают, что система каркасных металлических узлов для крепления может ухудшить однородность теплового воздушного барьера. Металл не держит тепло, поэтому необходимо закладывать более толстый слой утеплителя. Это особенно важно для северных регионов страны.

При неграмотном расчёте теплового коэффициента материалов теплоизоляция будет плохой. По этой причине может появиться ряд проблем, которые требуют очередного денежного вливания. Если говорить об утеплителе, то тут тоже есть ряд нюансов. В ходе длительного использования он претерпевает ряд изменений: усадка и истончение.

Чтобы данная конструкция хорошо выполняла свои функции, мастера советуют укладывать утеплительный материал как «пирог». Первый слой состоит из более мягкого и рыхлого утеплителя, а последующий – более жёсткий и плотный.

Устройство вентилируемого фасада подразумевает наличие небольшого воздушного зазора и узких щелей. Во время дождя или активной весенней оттепели влага легко попадает в воздушные карманы. Это приводит к разбуханию и утяжелению минваты, а также появлению плесени в доме или квартире. Чтобы предотвратить такие последствия, необходимо укладывать специальную гидроизоляционную плёнку для пароизоляции. Финансовая сторона вопроса тоже важна. Установка вентилируемого фасада немного дороже, чем крепёж обычных сайдинг панелей. Такая цена получается вследствие большого количества расчётов и используемого материала.

Если говорить о плюсах, то стоит начать с универсальности вентилируемых фасадов. Благодаря своей простоте монтажа он может применяться на зданиях и строениях любого типа. Данная конструкция устанавливается намного быстрее, чем обычная облицовка, так как не требует первоначальной подготовки стен к монтажу.

Если какая-то облицовочная плита деформировалась (надкололась или отломилась), то она легко и просто меняется. Не нужно снимать все панели с ряда.

Вентфасад является отличным защищающим щитом для здания от атмосферных явлений. Из-за уникальной системы вентиляции воздушные потоки не дают скапливаться водяному пару, «выдувают» излишки тепла в жаркий день, а также сохраняют внутреннее тепло здания за счёт воздушного кармана. Данный фасад может окупиться за 10–15 лет использования при условии качественного монтажа по всем правилам и нормам. Собственник здания будет тратить намного меньше средств для сохранения тепла в помещении.

В условиях частного дома, где есть своё отопление, потребуется намного меньше газа или другого топлива для поддержания комфортной температуры в комнатах. Дополнительных средств на уход за облицовкой не потребуется. Если сравнить количество положительных и отрицательных сторон вентфасада, то можно с уверенностью сказать, что он отлично подходит для климатических условий России и достойно прослужит весь свой гарантированный эксплуатационный срок.

Основные элементы: виды и свойства

Вентилируемый фасад имеет чёткую структуру, которая состоит из ряда элементов. Очень важно, чтобы монтажник умел работать со всем видовым разнообразием материалов и знал их физические свойства. В противном случае неопытный работник может допустить большое количество грубых ошибок, которые могут существенно повлиять на конечный результат. Первый и самый основной элемент – это опорная стена. Её технические параметры определяют выбор конструкции, которая в дальнейшем будет устанавливаться.

  • Отклонение стен по вертикали и горизонтали от прямой оси. Очень часто приходится работать с постройкой, где фундамент перекосился или стены имеют неровную структуру. В связи с этим приходится подбирать особую систему креплений, которая не будет усиливать нагрузку на строение.
  • Используемый материал для строительства объекта. Сегодня дома и здания строят из различного строительного материала: кирпича, дерева, пеноблоков и других. Они имеют разный состав и определённые технические параметры, которые обязательно необходимо учитывать при установке вентилируемого фасада.
  • Степень изношенности несущих стен и конструкций.

Если хочется улучшить фасад здания, который построен из старого и крошащегося кирпича, то нужно использовать лёгкие и в то же время прочные материалы. Они будут «держать» стены и не давать им разрушаться дальше.

Второй элемент вентфасада – это подконструкция или подсистема. К ним относятся следующие элементы:

  • кронштейны;
  • несущий профиль;
  • вспомогательные материалы (крепёжные уголки, анкеры, дюбели, саморезы и другие).

С помощью этих элементов создаётся прочная решётка, на которую в дальнейшем крепится утеплитель и облицовочный материал. Благодаря ей и создаётся то самое необходимое воздушное пространство или вентиляционные карманы. А также не требуется клеевой раствор, чтобы крепить фасадные плиты, а это существенная экономия средств. Сегодня существует производство как деревянных, так и металлических планок. Выбор материала зависит от здания, утеплителя и облицовочных плит.

Следующий слой является теплоизоляционным. Он включает в себя слой утеплителя, который выполняет следующие функции:

  • защищает стены от промерзания, образования ледяной корки, инея;
  • не даёт влаге разрушать конструкцию дома изнутри;
  • сдерживает тепло внутри здания;
  • обеспечивает дополнительную звукоизоляцию в помещении.

Лучше всего в качестве утеплителя брать минвату – это негорючий материал. Он не впитывает влагу, лёгок в использовании и отлично выполняет свои функции. В более холодных регионах очень часто перед слоем утепляющего материала укладывают паронитовую прокладку, которая выполняет терморазрывную функцию. Дополнительная изоляция помогает избежать появления так называемых мостов холода.

Четвёртым элементом в системе вентилируемого фасада является ветрозащитная мембрана. Она необходима для того, чтобы сдерживать влагу и не давать ей проникать в дальнейшие слои.

На рынке можно встретить утеплитель, который уже имеет слой данной плёнки, но лучше её покупать отдельно (промежутки между плитами тоже должны быть «укрыты»).

Следующее звено в данной конструкции – это воздушный зазор. Здесь он играет ключевую роль, ведь благодаря ему создаётся тяговый эффект. Потоки воздуха равномерно циркулируют под облицовочным материалом и не дают влаге оседать на поверхности утеплителя и защитной плёнке. А также он участвует в тепловом обмене между окружающей средой и самим зданием. Благодаря зазору теплопотери в зимний период значительно ниже.

Завершающий элемент системы – это облицовочные плиты. Они могут быть изготовлены из различного материала: песчаника, керамогранита, мрамора и других. Фасадные панели подбираются под тип здания, состояние его стен (степень обветшалости) и прочим эстетическим предпочтениям (цвет, форма, структура). Облицовка выполняет следующие функции:

  • защищает постройку от внешних воздействий: перепадов температуры, дождя, снега и других;
  • скрывает под собой утеплитель и прочие коммуникации при наличии;
  • улучшает внешний вид строения, а также придаёт ему современный и красивый облик.

Воздушный зазор

Одним из важных аспектов вентилируемого фасада является воздушный зазор. В первую очередь необходимо понять его основные функции, такие как:

  • он помогает выровнять оказываемое давление на фасад здания во время сильных ураганов или резких порывах ветра;
  • воздушный карман помогает сдерживать тепло внутри здания;
  • вентзазор не даёт проникать каплям дождя внутрь. Стены постройки всегда сухие;
  • благодаря своей «капиллярной» системе фасад продувается. В связи с этим водяной пар не задерживается внутри, вследствие чего уменьшается риск появления плесени и грибка;
  • воздушный зазор помогает скрыть все шероховатости и неровности поверхности стен. Такой фасад особо актуален для старых зданий.

Существует ряд нормативных документов, где указывается минимальное значение вентиляционного зазора. Воздушный промежуток между утеплителем и облицовочными панелями должен ровняться как минимум 2–2,5 см. Расстояние может уменьшаться или увеличиваться в зависимости от ровности стены или климатических особенностей региона. Главное, чтобы его хватало для нормального функционирования дренажного слоя. Бывают и весьма большие расстояния – 10–13 см.

Мастера советуют, чтобы зазор не превышал 15 см, так как он не будет выполнять свою основную функцию – теплоизоляцию.

Расчёт делается на основе таких параметров, как:

  • площадь одного листа или плиты фасадного покрытия;
  • его толщина.

Если есть открытые швы с каждой стороны панели, то зазор должен равняться – 5 см, при условии того, что облицовочный материал имеет ширину 0,2–1 см и площадь поверхности отдельной плиты составляет 0,3–0,4 кв. м, а с меньшей площадью – 3 см. В случае наличия только горизонтальных или вертикальных открытых швов расстояние воздушного зазора должно быть 4 см, когда ширина также 0,2–1 см и площадь поверхности одной панели составляет – 0,3–0,4 кв. м. С меньшей площадью вентзазор должен составлять 2 см.

Немаловажным моментом при подсчёте расстояние между облицовкой и утеплителем является пожаробезопасность. Из школьного курса по физике все помнят, что огонь горит только там, где есть кислород. Так как между фасадными плитами есть воздушный поток, который может создавать тяговый эффект как в русской печи, то он может создать ситуацию, способствующую распространению огня по зданию. Поэтому чем больше ширина воздушного кармана, тем большему риску подвергается строение во время пожара. В связи с этим требуется установка специального барьера, который будет сдерживать воздушные потоки и не даст распространяться пламени. Если зазор небольшой (2–3 см), то он не потребуется.

Разновидности систем

Сегодня рынок переполнен разнообразными материалами для установки вентилируемого фасада. Они разнятся как по цене, так и по качеству. В связи с этим условно выделяют три группы, которые различаются по ценовой политике. Это лишь основной список систем, используемых на вентилируемых фасадах. Каждый год появляются всё более совершенные и универсальные облицовочные плиты или панели, которые могут порадовать своим внешним видом, отличными физическими свойствами и приятной ценой.

  • Бюджетный вариант. Здесь используются недорогие материалы. Металлический каркас выполняется из алюминиевого или цинкового профиля. В качестве утеплителя берётся стекловата или шлаковата. Облицовка тоже простая. Это может быть плитка из искусственного камня, деревянные панели, виниловый или алюминиевый сайдинг.
  • Среднеценовой вариант. Как правило, здесь подбираются товары со средней ценой либо какие-то материалы более дорогие, а какие-то более дешёвые. Например, каркас может быть сделан из оцинкованной стали, утеплитель выбран со средней ценой, а в качестве облицовки – профлист или металлопрофиль. Либо, наоборот – экономят на каркасе с утеплителем и приобретают более качественную фасадную плитку из композитных материалов.
  • Дорогой вариант. Здесь подбираются высококачественные материалы, чтобы максимально продлить срок службы вентфасада. Если, например, это частный коттедж и собственнику хочется как можно реже делать внешний косметический ремонт, то предпочтение будет отдаваться каркасу из стали с антикоррозийным напылением, качественному утеплителю – минвата, пеноплэкс, и плитке из композита (они особо устойчивы к агрессивной внешней среде).

Стоит понимать и тот факт, что выбор комплектующих должен базироваться на материале, из которого построены стены. Если это газобетон, то все выбранные материалы должны быть облегчёнными. Для монолитного или кирпичного дома подойдут практически любые конструкции.

Мастера же классифицируют вентилируемые фасады по типу используемых фасадных плит.

  • Облицовка из фиброцементных панелей. Это один из часто используемых видов облицовки. Он состоит из цемента, стекловолокна, целлюлозы и пластмассы. Плиты имеют большой эксплуатационный срок и являются отличным дополнительным теплоизолятором за счёт своей плотной структуры. Они имеют красивую текстуру, а также большую цветовую палитру. Они являются экологически чистым продуктом, не выделяют ядовитых веществ в атмосферу при нагревании. Ещё одним положительным качеством такой облицовки является регулируемый вес. Производители могут изготавливать более лёгкие и тонкие плиты для ветхих зданий, чтобы уменьшить нагрузку на несущие стены и фундамент. Существенных минусов немного – способность впитывать влагу, а как следствие этого увеличивать вес на 4–6% от общей массы.
  • Облицовка под имитацию натурального камня или кирпича. Этот вариант практичен и всегда в моде. Данный фасадный материал прослужит долгий срок. Он изготавливается из смеси цемента, гипса и каменной крошки. Он не впитывает влагу, имеет небольшой вес и представлен различными цветовыми вариантами.
  • Алюминиевые композитные панели. Сразу необходимо отметить, что это многослойный облицовочный материал, который состоит из нескольких слоёв алюминия, целлюлозы или пластика. К отрицательным качествам можно отнести высокую цену и возможность поцарапать слой краски. Преимуществ у таких фасадных плит много, а именно:
    • обладают отличными звуко- и теплоизоляционными свойствами;
    • не подвергаются коррозии;
    • не поддаются воздействию ультрафиолетовых лучей, пищевых кислот и щелочных растворов;
    • отличное соотношение веса и прочности, плиты очень прочные и жёсткие по структуре;
    • не впитывают влагу;
    • не поддаются горению.
  • Алгомератные плиты. Это один из самых долговечных облицовочных материалов. В его состав входят только натуральные компоненты: гранитная и мраморная крошка. По своей структуре он является очень прочным и надёжным материал, поэтому плитка не поддаётся воздействию атмосферных явлений в виде дождя, града, снега, сильного ветра. Если говорить о фактуре, то она бывает шероховатая и гладкая. Цветовая палитра весьма разнообразна и порадует покупателя большим выбором.

Такая облицовка имеет немалый вес, поэтому мастера рекомендуют крепить такие плиты только на стальной каркас.

  • Стеклянные фасадные панели. Такой вид чаще всего встречается на крупных бизнес-центрах или торговых комплексах. Они придают особый шарм и красоту, делая здание ультрасовременным, модным и воздушным. Данный вид облицовки имеет как положительные, так и отрицательные стороны. К плюсам можно отнести эффектность фасада, надёжность и прочность и небольшой вес. К минусам стеклянных фасадных панелей принадлежат, такие как:
    • в холодный период образуется конденсат;
    • необходимость в ежемесячной чистке, иначе на поверхности будут разводы от капель дождя или других осадков;
    • если плиты плохо закреплены или здание рушится, то они могут разбиваться и образовывать стеклянную крошку, которая весьма травмоопасна
  • Панели из натурального дерева. Деревянная облицовка на рынке существует давно и ценится за свои уникальные качества. В первую очередь она является экологически чистым материалом, который не наносит вреда человеку. Данные панели «дышат» и обладают отличными теплоизоляционными свойствами. Деревянные панели делают здание или дом более уютным и приятным на вид.

Минус такого фасада лишь в том, что его необходимо часто обрабатывать от насекомых-вредителей, покрывать защитным раствором от плесени и грибка.

Производители и инновации

Вентилируемый фасад – это сравнительно недавно заимствованная технология облицовки здания. Она уже успела себя зарекомендовать на рынке и получить положительные отзывы от потребителей. Сегодня на территории России насчитывается более 150 компаний, которые занимаются производством необходимых комплектующих материалов (крепления, облицовочной плитки, утеплителя и других), его расчётом для строений с последующим монтажом.

Если говорить об отдельных фирмах, то одной из наиболее известных является White Hills. Данная компания занимается производством облицовочных панелей из камня по технологии вибролитья. Они зарекомендовали себя как поставщика и изготовителя качественной продукции, которая поможет осуществить любую дизайнерскую задумку. А также у них есть уникальная система крепления фасадных плит. Благодаря ей влага не задерживается в воздушных карманах, а воздух постоянно циркулирует.

White Hills гарантирует, что её продукция прослужит как минимум 40 лет. Вентилируемые фасады от компании White Hills ценятся и за рубежом.

Не уступает в качестве и фирма из Швейцарии Alucobond. Их продукт – это металлические многокомпонентные сэндвич-панели, которые также называют алюкобонд. Это долговечный строительный материал, который может прослужить как минимум 40–50 лет без ремонта или любых других вмешательств. Благодаря своим пластичным свойствам такие панели легко поддаются резке и «подгонке» под форму стены. Они очень прочные, не подвержены коррозии, не реагируют на пищевые кислоты и щелочные растворы.

Дизайн данного облицовочного материала имеет массу вариантов. Панели имеют большой цветовой выбор, а также могут имитировать различные поверхности (мрамор, дерево, хром и другие). Потребители отмечают, что они легко и быстро крепятся и не создают дополнительной нагрузки на фундамент и несущие стены. К минусам алюкобонда относятся следующие:

  • материал выделяет ядовитые вещества при горении;
  • в случае замены необходимо снимать ряд дополнительных панелей.

Высоко ценится продукция компании Nord Fox. Она производит все необходимые комплектующие для установки вентилируемого фасада, а также высококачественные облицовочные панели. Их устанавливают как на частные постройки, так и на многоэтажные бизнес-центры. Красотой и эстетичностью фасадной плитки отличается продукция «Фасад-строй». Её ценят за большой выбор фактур и текстур материала, а также приемлемую цену.

Радует продукция фирмы Scanroc. Она предоставляет большой выбор материала по приятной цене. Одной из самых продвинутых в техническом плане страной является Япония. В изготовлении фасадных панелей японские компании также отличились. Японские облицовочные плиты представляют собой солнечные панели, которые накапливают солнечную энергию и преобразуют её в электричество.

Данный вид фасада весьма дорогостоящий, но он окупается примерно через 5–6 лет использования.

Правила расчёта материалов

По правилам и нормам строительных и отделочных работ все расчёты комплектующих материалов выполняются ещё на этапе проектирования частного здания или дома. Но на практике выходит немного иначе. Бывает так, что владелец хочет улучшить внешнее и внутреннее состояние постройки за счёт установки вентилируемого фасада, где тоже понадобится предварительный расчёт необходимых элементов.

Можно сделать как самостоятельный расчёт, так и обратиться к специалистам, если мало опыта в таком вопросе. Второй вариант является проще и лучше, так как человек получит точные данные: количество крепёжных конструкций, толщину и плотность утеплителя (всё зависит от влажности региона и теплотехнических параметров здания), а также количество облицовочного материала. В случае когда хочется сэкономить средства, с такой задачей справится практически любой желающий.

Сначала необходимо сделать схему постройки, где будут указаны такие параметры, как высота, ширина и длина. Чтобы не обмерять собственноручно, можно воспользоваться техкартой здания, где все величины указаны. Далее, простыми математическими действиями находится площадь стен. Так как окна и двери не покрываются вентилируемым фасадом, то их квадратура вычитается из общей площади поверхности стен.

Если строение имеет необычную или сложную форму, то для простоты подсчётов она делится на простые фигуры (квадрат, прямоугольник).

Узнав необходимые параметры можно приступать к подсчёту материала. Стоит начать с пароизоляции. Её количество равняется площади поверхности стен. Плюсом ко всему необходимо ещё добавить по 20–30 см с каждого края на перехлёст по углам, чтобы достичь однородности покрытия. Количество утеплителя точно совпадает с площадью. Не нужно оставлять припуски.

Главным параметром в его выборе будет коэффициент плотности и толщина одной пластины. Каждый регион России имеет свои климатические особенности, поэтому данные величины очень важны. Где доминирует влажный континентальный климат, мастера советуют использовать более плотный и толстый слой, но вентзазор должен быть небольшим, чтобы попадало меньше влаги. Это связано с тем, что минвата впитывает в себя влагу и увеличивает свой вес, а соответственно возрастает давление на 1м² поверхности стены.

Не стоит забывать и про строительные грибки для фиксации утеплителя. Их количество берётся из расчёта 5–6 штук на 1 лист.

Облицовочный материал равен площади стен, но стоит добавить несколько плит на случай брака или обрезки. Чем больше строение, тем больше должен быть запас (примерно 5–7% от общего количества). Немного сложным будет подсчёт металлического каркаса. Это связано с тем, что частотность пересечений зависит от вида и веса фасадных плит или панелей.

Мастера рекомендуют брать каркас с запасом: чем крепче будет держаться материал, тем дольше он прослужит.

Способы монтажа

Технология установки вентфасада довольно сложная. Чтобы своими руками сделать всё правильно, необходимо всю работу выполнять пошагово и без спешки. Как говорят мастера, только в течение года после монтажа будут выявляться все допущенные огрехи и неточности: может отвалиться фасадная плитка, выпасть кусок утеплителя, если он плохо прикреплён. Вся работа делится на несколько этапов.

  • Подготовительная работа. Первое, что необходимо сделать – это отгородить территорию с помощью предупреждающих знаков для безопасности окружающих. Это правило в основном касается больших зданий, которые находятся в оживлённых местах города. Далее, делается осмотр стен. Выявляются все огрехи и состояние несущих конструкций. Следует осуществить демонтаж всех навесных крепежей, которые будут мешать дальнейшей работе. Убирается мусор, соскабливается старая штукатурка. Поверхность подготавливается для установки подконструкции (металлического или деревянного каркаса).
  • Разлиновка стен. На данном этапе потребуется рулетка, лазер и бечёвка. Они помогут сделать разлиновку без кривизны и отклонений. Первым делом обозначается нижняя горизонтальная линия, которая будет ориентиром для установки самого нижнего уровня облицовочного материала. Далее, с помощью верёвки делаются вертикальные и горизонтальные оси под прямым углом с одинаковым удалением друг от друга.

В местах их пересечения крепятся так называемые маяки – это будущие места крепления кляймеров для деревянного бруса, дюбелей и кронштейнов.

  • Установка кронштейнов, которые будут удерживать металлический каркас. Для этого в намеченных точках делаются отверстия с помощью перфоратора. Стоит отметить, что перфоратор подойдёт не для всех стен. Если они выполнены из газобетонных блоков или пористого кирпича, то здесь необходимо воспользоваться дрелью со специальным сверлом. Далее, вбивается дюбель.
  • Установка металлического каркаса. Он закрепляется саморезами. Здесь происходит изготовление так называемой сетки, в которую как в пазл будет закладываться минвата. На этом же этапе монтируются пожарные отсечки, которые необходимы для преграждения свободного хода воздушных потоков. Они не дают распространяться огню по внешнему периметру здания. Стоит отметить, что длина отверстия должна быть на несколько миллиметров больше. Затем при помощи анкеров закрепляются кронштейны.
  • Укладка утеплителя. Перед утеплением стен их необходимо заранее обработать специальным раствором, который предотвращает появление плесени и грибка. Листы утеплителя кладутся в готовую «сетку» настенного каркаса. Закрепляются они при помощи дюбелей со специфической шляпкой на конце, чтобы материал не соскальзывал или проседал. Поверх настилается гидроизоляционная плёнка.

Очень важно, чтобы её края находили друг на друга минимум на 15 см, иначе не будет достигаться необходимый эффект. Мастера советуют начинать укладывать листы утеплителя снизу вверх в горизонтальном направлении. Так, будет меньше щелей и нестыковок между материалом.

  • Монтаж облицовочных плит. Сначала устанавливаются несущие направляющие. Сверху на них крепятся профили, на которые будут навешиваться фасадные плиты или панели. Профиль должен подбираться под вид фасадного материала, так как каждый из них имеет свои особые параметры: вес, толщина и другие. Облицовочный материал закрепляется при помощи специальных заклёпок или саморезов. Необходимо выдерживать одинаковое расстояние между стыками плит. Для прочности конструкции квадрат из плиток внутри закрепляется дополнительным металлическим замком.
  • Установка откосов. После монтажа фасада можно приступать к оконным откосам и откосам на лоджии или балконе.

Красивые примеры

Существует масса возможных вариантов оформления вентилируемого фасада. Главное, чтобы красота совмещалась с функциональностью без ущерба для постройки. На данном изображении показано яркое сочетание цветов, которое освежает здание, делает его более привлекательным.

Частный дом тоже может быть необычным и современным. Здесь идёт сочетание двух видов облицовочных плит: из металла и керамогранита. В северных регионах страны очень часто делают вентилируемый фасад с двухслойным утеплением, которое блокирует появление «мостов холода».

Наличие двух слоёв никак не отражается на внешнем виде постройки.

Фасадные плиты могут иметь абсолютно разную форму и фактуру. На этом примере показано удачное сочетание шестигранной формы и стеклянной поверхности. Строение выглядит весьма эффектно и необычно. Особого внимания требует к себе нестандартное оформление крыши. Плитку уложили не чётко по контуру дома, а сделали немного выше. Из-за этого вся постройка кажется более воздушной и лёгкой.

Такое здание навсегда запомнится жителям данного города. Здесь показано удачное сочетание форм, цвета и фактуры. Круглые окна и округлый орнамент на вентфасаде создают футуристический образ, на который всегда хочется смотреть.

Об особенностях монтажа и осмечивания вентилируемых фасадов смотрите в следующем видео.

плюсы и минусы отделки клинкером

Сегодня на улицах наших городов встречаем большое количество новостроек, которые отличаются по внешнему виду от строений, возведенных в прошлом столетии.

Но даже самые старые дома можно обновить и усовершенствовать. Для этого используют современные технологии, например, вентилируемый фасад с использованием клинкерной плитки.

Общее описание и преимущества вентфасадов

Профессиональные мастера, конечно же, знаю, что такое система вентилируемого фасада. А для новичков рассмотрим подробно, из каких элементов состоит такой способ облицовки дома.

  1. Основная каркасная конструкция, которая выполняет опорную функцию. Такая обрешетка удерживает утепляющий материал и декоративную обшивку.
  2. Паропропускная мембрана. Помогает парам из внутренних помещений выходить наружу, но при этом не задерживаться в термоизоляционном слое.
  3. Утеплитель.
  4. Гидробарьер – защищает теплоизолятор от атмосферной влаги.
  5. Контрообрешетка – помогает сделать зазор, через который удаляются испарения.
  6. Декоративный материал. Подходят практически все варианты, предлагаемые
    рынком строительных материалов.

Как видим, конструкция многослойная, потому, чтобы соорудить вентфасад, придется нанять бригаду, которая знает свое дело. Этот способ отделки фасада популярен не только для частных строений, но и для общественных зданий. Все благодаря большому набору преимуществ такой конструкции:

  • дает возможность облицевать дома с разной прочностью несущих стен;
  • полноценное утепление, что позволяет снизить затраты на отопление;
  • высокая степень звукоизоляции;
  • защита основной конструкции от негативного воздействия внешних факторов;
  • несмотря на многослойность конструкции, монтаж выполняется быстро;
  • срок службы правильно установленного вентилируемого фасада доходит до 50 лет;
  • возможность монтажа в любое время года;
  • большой выбор облицовочных материалов начиная от ПВХ сайдинговых панелей и заканчивая плиткой из натурального камня.

Особенности вентфасада

Поскольку положительных моментов очень много, совсем не странно, что вентфасады применяют для отделки и утепления строений разного назначения.

Неизбежные минусы

Но нужно быть готовым и к нескольким проблемам, которые могут возникнуть на разных этапах сооружения вентилируемого фасада. Какие же минусы присущи такой системе:

  1. Обойтись квалифицированной помощи во время проектирования и монтажа не получиться. Нарушение технологии приведет большому количеству негативных последствий – завывание ветра под облицовкой, плохая вентиляция, намокания
    утеплителя и других.
  2. Дороговизна. Качественные материалы для обрешетки, а также отделки стоят дорого. Но если выбирать более доступный вариант, то рассчитывать на долгий срок службы не стоит.
  3. Пока еще нет ГОСТ и СНиП для сооружения вентилируемого фасада, потому возникает большая вероятность получить что-то другое.

Устройство и подсистема

Для того чтобы конструкция прослужи максимальный срок необходимо выбирать самые качественные элементы для подсистемы, то есть каркаса. Вам понадобятся:

  1. Опорные кронштейны.
  2. Горизонтальные и вертикальные направляющие.
  3. Анкерные болты.
  4. Монтажный уголок.
  5. Фасадный профиль.

Все материалы для подсистемы вентилируемого фасада из клинкера изготавливаются из металла (алюминия, нержавеющей стали или металла, покрытого цинком). Только в этом случае конструкция будет надежной и выдержит вес всех компонентов.

Если представители компании предлагают использовать деревянный брусок вместо металлического профиля, чтобы удешевить облицовку, сразу отказывайтесь и ищите других мастеров.

Навесной вентфасад из клинкерной плитки, по внешнему виду очень напоминает кирпичную кладку. Большинство фирм предлагает два варианта укладки облицовочного материала:

  • без затирки – позволяет избавиться от влажных составляющих, то есть растворов, которые закрывают швы;
  • с затиркой – плитку размещают на расстоянии друг от друга, а зазор заполняют клеем или специальным раствором.

Какую плитку следует выбирать

Рынок строительных материалов предлагает большой выбор плитки для отделки фасадов домов, в том числе с использованием навесных вентилируемых конструкций. Но клинкер — это особый вариант.

При чем особенности отмечаются и во внешности, поскольку есть виды похожие на кирпич природных оттенков от тёмно-коричневого, до оранжевого, а также на натуральный камень. А внутренние особенности – это процесс производства. Но обо всем по порядку.

Что такое клинкерная плитка

Для того чтобы создать плитку из кликера, используют особы сорта глины. Их называют еще тугоплавкими. Кроме, глины есть и другие компоненты, которые тщательно перемешиваются с основным компонентом и сразу отправляются на формирование элементов.

Для этого используют экструдер, через который продавливается готовая смесь. Далее, детали отправляют на обжиг при экстремально высоких температурах. Остужают клинкерную плитку постепенно в специальных помещениях, где температура снижается плавно. Благодаря этому и получает материал свои свойства.

Качественные характеристики клинкерного кирпича

В процессе обжига все компоненты сплавляются в монолитную структуру, напоминающую гранит. Этот искусственно созданный материал из натуральных компонентов обладает такими качествами:

  1.  Экологическая безопасность.
  2. Высокая прочность.
  3. Устойчивость к царапинам и другим повреждениям.
  4. Большой срок службы.
  5. Стойкость солнечному излучению и скачкам температуры окружающей среды.
  6. Не гигроскопичность.
  7. Открытый огонь не воздействует на клинкер.

Обустройство и монтаж

Установка навесного фасада с использованием клинкерной плитки выполняется в несколько этапов. Придерживаться очередности и всех правил обязательно. В противном случае каждый из элементов не сможет полноценно выполнять возложенные на него функции.

Делаем расчеты и проектировку

Первое что нужно сделать – создать проект выполнения всех работ. Сюда же входит и подсчет необходимого количества материалов, а также толщину утеплителя. Самостоятельно выполнить точные подсчеты можно, но сложно и долго.

У человека, который не занимается строительными работами, нет необходимых знаний и умений. Потому заниматься проектированием вентилируемого фасада должны профессионалы.

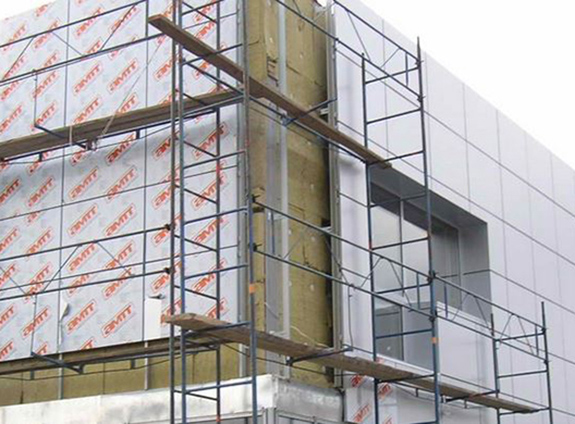

Устанавливаем опоры и утепляем конструкцию

Когда проект готов и все материалы закуплены, приступают к установке опорных кронштейнов. Сначала выполняется разметка по всей поверхности. Далее, устанавливаются кронштейны, которые закрепляются анкерными дюбелями. По СНиП под кронштейн укладывается элемент из паронита – это поможет избежать возникновения мостиков холода в месте сверления стены.

Следующим шагом будет монтаж утепляющего материала. В качестве утеплителя для вентилируемых фасадов принято выбирать минеральную вату. Этот вариант легко поглощает влагу из окружающей среды. Это приводит к тому, что изолятор теряет свои свойства.

Потому минеральную вату закрывают с двух сторон специальным барьером. Работы выполняются так:

  1. На кронштейны надевается паропроницаемая пленка.
  2. Материал укладывается в нахлест, а стыки проклеиваются скотчем.
  3. Также на кронштейны надевается утеплитель.
  4. Фиксация изолятора выполняется с помощью дюбелей-грибков с расчетом 5 шт на одну плиту.
  5. Поверх утеплителя застилается гидробарьер, тоже в нахлест.

Направляющие и облицовка

На опорные кронштейны устанавливают направляющие элементы. С их помощью получится создать и вентилирующий зазор. Все элементы должны быть надежно закреплены при помощи специальных заклепок. Но только профессионалы знают, что в месте соприкосновения металлических элементов оставляют компенсационный зазор в 1–2 мм.

В процессе воздействия температуры окружающей среды материал расширяется и сужается. Если не учесть этот факт конструкция будет повреждена из нутрии. Когда все элементы обрешетки будут установлены, приступают к монтажу клинкерной плитки. Здесь также есть выбор:

  • мокрый способ фиксации – используется клей для фасадных работ;
  • механический – применяются металлические кляймеры.

Если был выбран первый вариант, тогда придерживаются той инструкции, которая указана на упаковке клея. После того как клей под плиткой полностью затвердеет, придется использовать затирку для швов, которая сделает конструкцию более герметичной.

Во втором случае также возможны два способа выполнения работ – открытый и скрытый способ фиксации. Каждый из них имеет свои особенности, но обязательно нужно делать отверстия или углубления в панелях клинкера. Причем все работы делают не перфоратором, а дрелью.

Завершающая отделка

На последнем этапе необходимо закрепить доборные элементы – угловые планки, отливы и откосы. Эти детали не только защитят конструкцию от проникновения атмосферной влаги, но и придадут завершенности внешнему виду строения.

Стоимость материалов и другие затраты

Поскольку самостоятельно сделать вентилируемый фасад из клинкерной плитки достаточно сложно, то придется обращаться в компанию, которая занимается такими работами. Они предлагают среднюю стоимость за квадратный метр. Суммы могут отличаться и стартуют от 3000 р/кв. м. В эту сумму входит:

  1. Тип подсистемы для вентилируемого фасада.
  2. Вид и толщина утеплителя.
  3. Цена клинкерной плитки или готовых панелей.
  4. Стоимость выполнения всех работ.

Что такое вентилируемый фасад монолитного дома — Портал о стройке

Для того чтобы сделать дом теплым и красивым, обязательно нужно смонтировать на стенах такую конструкцию, как вентилируемый фасад. Что это такое, сегодня знает большинство владельцев загородных участков. Так называют особый «пирог», собранный из современных строительных материалов, каждый из которых выполняет определенную защитную функцию. Монтаж такой системы производится по определенным правилам.

Содержание статьи:

Предназначение и особенности конструкции

Используются вентилируемые фасады зданий для повышения теплосохраняющих качеств стен. В состав конструкции этого типа обычно входят такие материалы, как:

  • гидро- и пароизоляционная пленки,
  • утеплитель,
  • элементы обрешетки,
  • чистовая внешняя обшивка.

Конструкция вентилируемого фасада, как видите, достаточно проста. Чаще всего подобные системы собираются прямо на месте, после возведения стен. Иногда для утепления домов используются и готовые фасады, выпущенные промышленным способом. В любом случае подобные конструкции не только позволяют сэкономить хозяевам домов на отоплении, но еще и защищают от разрушения стены здания, значительно повышая срок их службы.

От других видов фасадных систем вентиляционные отличаются прежде всего наличием прослойки, по которой свободно проходит воздух, удаляя влагу. На данный момент навесные фасады этого типа считаются самыми эффективными и используются повсеместно. Подобные системы часто можно видеть на жилых домах разной этажности, на общественных зданиях, на стенах магазинов, кафе, ресторанов, развлекательных комплексов и т. д.

Разновидности

Таким образом, конструкция это для жилого здания зачастую совершенно необходимая – вентилируемый фасад. Что это такое, мы с вами выяснили. Далее посмотрим, какие существуют виды подобных систем.

При устройстве вентилируемого фасада могут использоваться самые разные виды строительных материалов. В качестве теплоизолятора чаще всего применяют пенополистирол или минеральную вату. Обрешетка собирается из бруса шириной, сопоставимой с толщиной утеплителя, или из специально предназначенного для этой цели алюминиевого профиля. В качестве чистовой обшивки может применяться вагонка, блок-хаус, сайдинг, металлопрофиль или керамогранит. Последний вариант облицовки считается самым престижным.

Особенности конструкции керамогранитных фасадов

Вентилируемые системы с такой чистовой отделкой в последнее время стали очень популярными. В основном благодаря своему красивому внешнему виду. Тем, кто хочет сделать свой дом гармоничным и привлекательным, обязательно стоит использовать для его отделки и утепления именно такой вентилируемый фасад. Что это за система, и каким именно образом ее монтируют на стены — поговорим далее.

Какими преимуществами отличаются керамогранитные фасады

К плюсам таких вентилируемых систем можно отнести в первую очередь:

  • Всесезонность и универсальность. Монтировать системы вентилируемых фасадов этого типа можно абсолютно в любое время года и на стены, выполненные из любого материала.
  • Длительный срок службы без необходимости ремонта.
  • Устойчивость к разного рода неблагоприятным факторам внешней среды.
  • Простоту в обслуживании. Моется керамогранит очень легко. Для возвращения дому красивого внешнего вида нужно всего лишь полить стены водой из шланга.
  • Очень красивый и престижный внешний вид. Фасады, отделанные подобным образом, смотрятся ярко, оригинально и богато.
  • Огнестойкость. Обычно при сборке таких систем используются только негорючие материалы.

К недостаткам этого вида отделки можно отнести прежде всего высокую стоимость и некоторую сложность монтажа. Собирается вентилируемый фасад из керамогранита обычно только профессиональными мастерами. Также косвенным минусом подобных систем можно назвать необходимость изготовления керамогранитной отделки на заказ. Приобрести готовый материал для данного конкретного здания достаточно сложно. Ведь габариты плитки должны быть кратными размерам самого здания. Резать элементы при выполнении отделочных работ крайне не рекомендуется. Иначе фасад будет выглядеть негармонично.

Подсистема для вентилируемых фасадов

Так называют особую конструкцию, через которую отделка – в нашем случае керамогранит – крепится к стенам дома. В подсистему вентилируемого фасада входят такие элементы, как каркас, утеплитель и гидроизоляция.

При использовании в качестве чистовой отделки керамогранита обрешетку делают из специальных алюминиевых профилей Г- и П-образной формы. В качестве утеплителя может использоваться как минеральная вата, так и пенополистирол. Гидроизоляция производится специальными пленками-мембранами. Такая подсистема для вентилируемых фасадов отличается высокой степенью надежности. Алюминиевый профиль с легкостью выдерживает вес плитки, а современные утеплители значительно улучшают рабочие характеристики стен.

Одной из основных причин популярности подобных конструкций является их привлекательный внешний вид. Для отделки зданий обычно выбирают плитку крупных размеров (600х600, 800х800 и 800х1200 мм). Фасады дома – конструкции по площади обычно очень большие, а поэтому маленькие керамогранитные элементы смотрятся на них не слишком эстетично.

После того как плитка, гармонично вписывающаяся в дизайн экстерьера здания, будет выбрана, можно приступать собственно к сборке такой системы, как вентилируемый фасад. Что это такое и какова конструкция подобных систем, вы теперь знаете. Далее рассмотрим технологию монтажа всех элементов такого фасада.

Сборка вентилируемой системы этой разновидности включает в себя следующие шаги:

  • разметку стены под кронштейны,
  • собственно монтаж этих элементов,
  • установку гидро- и теплоизоляции,
  • монтаж направляющих,
  • сборку внешнего керамогранитного слоя.

Крепление кронштейнов

Зафиксировать эти элементы на стене следует максимально ровно. От правильности их установки зависит то, насколько аккуратно в последующем будет выглядеть вентилируемый фасад. Технология монтажа кронштейнов включает в себя обязательную предварительную разметку. Выполняется она так:

  • Проводятся маячные линии: нижняя горизонтальная и две вертикальные (крайние по фасаду). Сделать разметку правильно можно с помощью нивелира.
  • По всем трем линиям наносятся точки крепления кронштейнов. При этом используется несмываемый строительный карандаш.

Отверстия под кронштейны проделываются по разметке при помощи перфоратора. В каждое из них необходимо вставить по паронитовой прокладке. Кронштейны крепятся на анкерные дюбеля при помощи шуруповерта.

Гидро- и теплоизоляция

Продолжают сборку таких конструкций, как системы вентилируемых фасадов из керамогранита, монтажом материалов, повышающих защитные характеристики стен здания. Плиты утеплителя вешаются на них через специальные прорези. Отверстия можно проделать и прямо самими кронштейнами. Каждую из плит дополнительно закрепляют тарельчатыми дюбелями. Устанавливается утепляющие элементы фасада снизу вверх в шахматном порядке. На следующем этапе плиты закрываются гидрозащитной мембраной. Крепление ее производится к стене прямо сквозь утеплитель дюбелями того же вида. Монтируется пленка в горизонтальном направлении с нахлестом не менее 10 см.

Керамогранитный вентилируемый фасад: технология сборки каркаса

Для изготовления обрешетки под плитку обычно используется профиль, цвет которого имитирует межплиточные швы. Иногда применяются и красивые отполированные до зеркального блеска алюминиевые элементы.

К установке выбранных П-образных профилей приступают сразу после того ,как на утеплителе будет закреплена гидроизоляционная мембрана. Крепятся они на кронштейны в вертикальном положении посредством саморезов. Крайние профили фиксируются на расстоянии в торец кирпича от угла. Все направляющие должны быть тщательно выровнены при помощи строительного уровня и зафиксированы в плоскости.

На следующем этапе приступают к сборке угловых элементов каркаса. Изготавливаются они из Г-образного алюминиевого профиля. Сборка производится таким образом, чтобы центральный вертикальный элемент в дальнейшем проходил параллельно углу здания, а горизонтальные были надежно закреплены на П-образных крайних направляющих.

Облицовка

Заканчивается монтаж вентилируемой системы установкой собственно самой керамогранитной плитки. Крепят облицовочный материал к обрешетке на специальные кляймеры. Сначала монтируют нижний их ряд, пользуясь строительным уровнем. Фиксируют кляймеры к П-образному профилю клепками. Далее на первый ряд таких крепежей устанавливается плитка. Монтажник вентилируемых фасадов поддерживает ее левой рукой, а правой производит крепление верхних кляймеров таким образом, чтобы керамогранит был надежно зафиксирован на обрешетке. Горизонтальность и вертикальность расположения элементов постоянно проверяется посредством уровня.

Процедура сборки такой конструкции, как вентилируемый фасад из керамогранита, как видите, технологически достаточно сложна. Конечно, люди, имеющие опыт в выполнении разного рода строительных и монтажных работ, вполне могут справиться с подобной задачей и самостоятельно. Тем же, кто особых навыков в этом деле не имеет, установку подобной системы стоит все же доверить специалистам.



Source: fb.ru

Читайте также

ВЕНТИЛИРУЕМЫЙ ФАСАД: СНАРУЖИ КРАСИВО, ВНУТРИ ЯД?

 Л. ГУЛЬКО: Тема, которую мы сейчас будем обсуждать, касается практически всех, насколько я понимаю. Звучит она так: «Вентилируемый фасад: снаружи красиво, внутри яд?». Почти как стихи. Грустные, правда, но стихи. Вячеслав Бородулин, депутат муниципального собрания района Хорошево-Мневники, координатор Общественного движения «Моссовет». Дмитрий Виноградов, доцент Первого МГМУ им. Сеченова, кандидат медицинских наук. Михаил Рейнов, руководитель Центра общественной химико-экологической экспертизы «ЭХО», кандидат химических наук. Давайте я сначала Вячеславу вопрос задам, поскольку на днях общественное движение «Моссовет» направило в адрес мэра Москвы и Роспотребназдора письмо. В чем дело, что послужило причиной обращения?

В. БОРОДУЛИН: На протяжении многих лет мы отслеживали экологическую ситуацию в районе и заболеваемость. Было все ровненько. А с начала 12 года пошел резкий подъем онкологии. Каждый год в два раза, согласно отчетам главврачей поликлиник. Первоначальный уровень порядка 300, новых случаев, на 100 тысяч. 12-й год – уже 600 с лишним, 13-й год – более 1.200. И плюс стали поступать жалобы от жителей на плохое самочувствие, на резь в глазах с некоторых улиц. Причем если раньше мы это связывали только со строительством Краснопресненского проспекта, то оказалось, что жалобы идут. И из достаточно чистых мест. Например, Карамышевская набережная, где трасса достаточно далеко.

Л. ГУЛЬКО: А что тогда послужило причиной?

В. БОРОДУЛИН: По нашему мнению, как раз именно на то время многие дома стали утеплять так называемыми вентилируемыми фасадами с использованием минеральной ваты. Пока других объяснений такого резкого подъёма заболеваний у нас нет. Мы обеспокоились данным вопросом.

Л. ГУЛЬКО: Вентилируемый фасад – начало или окончание строительства?

В. БОРОДУЛИН: Это по-разному.

Д. ВИНОГРАДОВ: Может быть уже обшитие фасада после того, как дом построен. Скажем, панельный дом. Но вентилируемые фасады пытаются сделать и на кирпичных хороших домах. Для чего – совершенно непонятно.

Л. ГУЛЬКО: У нас на Арбате есть дом старый, панельный, его обшивали именно этим: минеральная вата.

В. БОРОДУЛИН: Вот рядышком у вас на Арбате, в Большом Афанасьевском шикарные кирпичные дома. И жильцы встали стеной и отказались его обшивать. Совершенно правильно!

Л. ГУЛЬКО: А рядом до обшили. И что? Они будут страдать?

Д. ВИНОГРАДОВ: Да, и речь идет не собственно об обшивке, а об утеплителе, минеральной вате.

Л. ГУЛЬКО: И в чем там проблема?

В. БОРОДУЛИН: По нашему району утеплены в основном дома 9-12-этажные, подъездные башни блочные. Основная конструкция железная крепится, в нее вставляется минвата, крепится дополнительными дюбелями. И снаружи уже обшивается плиткой. Новые дома, которые сейчас строятся, вообще обшиваются пластиком. Они именно вентилируемые. Причем ,если кто-то сталкивался с дачами, все знают, что всегда минвату с двух сторон закрывают пароизолиующими пленками, причем надо не перепутать ту сторону, на которую ее кладешь. В данном случае эта минвата вообще никак не закрывается. А оттоки воздуха за счет перепада температур на высоту 9 этажей, там ураганы по сути происходят.

Л. ГУЛЬКО: Сама вата безвредна?

Д. ВИНОГРАДОВ: Нет, она вредна изначально по своей технологии. В качестве связующего компонента используется фенолформальдегидные смолы. И вот как раз они являются той основой вредоносной, потому что они разрушают… Минеральная вата при таких условиях очень быстро начинает разрушаться. И даже в более лучших условиях она начинает разрушаться со 2-3 года эксплуатации. И в закрытых помещениях, в том числе. А здесь перепады температуры, влага, начинает разрушаться вата. И превращается в очень мелкодисперсную пыль. Она плохо подлежит уборке. Оказывается она в помещениях квартир, и люди ей дышат. Здесь говорили про онкологические заболевания. Фенол действительно является признанным канцерогеном. Он действительно может вызывать онкологические заболевания. Попадания одного грамма фенола внутрь одномоментно может убить человека взрослого. Но дело в том, что постепенно накапливаемая пыль в легких вызывает сначала бронхит, бронхиальную астму, конъюнктивит. Вот коллега говорил, что у людей чешутся глаза. Серьезную аллергизацию организма вызывают. И все это приводит к хроническим заболеваниям, которые, к сожалению, до конца вылечить наша медицина сейчас не может.

Л. ГУЛЬКО: А давно это все определилось у нас в стране? Когда это появилось?

В. БОРОДУЛИН: По фасаду это буквально в последние годы пошло. Если мы посмотрим все новые дома, в том числе так называемых крутых серий, где люди вообще не верят, что они заплатили такие деньги и что-то там может быть плохо. Все практически новые дома в нашем районе построены по этой технологии и использованием вентилируемого фасада.

Л. ГУЛЬКО: Почему используют минеральную вату? Есть же, наверное, какие-то другие материалы.

В. БОРОДУЛИН: Она дешевле.

Д. ВИНОГРАДОВ: Помимо того что материал дешевый, там очень дешевый его монтаж. Это все не загогстировано, нет ни СНИПов, ничего, то есть можно применять абсолютно дармовую рабочую силу. Любой рабский труд, что называется.

Л. ГУЛЬКО: К Михаилу вопрос: наверняка провалилась экспертиза, да?

М. РЕЙНОВ: Мы провели как поверхностное, так и более глубокое исследование. Но целью нашей было изучить воздействие минеральной ваты, которая используется в фасадах, на людей. Мы пришли к следующим выводам. Во-первых, коллеги эти выводы уже озвучили. Я подтвержу, что они абсолютно правы. Минеральная вата, а основном используется каменная вата. Сейчас чуть реже стала использоваться стекловата. Две разновидности минеральной ваты: каменная вата и стекловата. Наиболее опасная, на наш взгляд, каменная вата. Чуть менее опасная, но тоже нежелательная, стекловата. Каменная вата в течение короткого времени под воздействием таких факторов, как перепады температуры, ветра, очень быстро измельчается, истирается. И не просто в какие-то осколки, а в пыль. Мелкая, крайне микроскопическая пыль. Она попадает в организм, из легких не выводится фактически. О проблемах, которые вызывает такое попадание пыли, Дмитрий уже говорил. Это первый аспект. Пыль. Сама каменная пыль. Вторая часть – фенолформальдегидные смолы. Каменную вату делают следующим образом: вулканические породы расплавляют, делают из них стекловидные нити. Но они хрупкие. И их скрепляют полимером, называются фенолформальдегидная смола. Замечательный полимер, но имеет такой недостаток, особенно при несоблюдении технологии: очень много свободного фенола остается в этой фенолформальдегидной смоле. По технологии допускается до 11% свободного фенола от массы фенолформальдегидной смолы. Мы провели небольшое исследование. Взяли комнатку в 15 кв метров. Посчитали, сколько фенола может попасть в эту комнату, если все ее перегородки сделать из утеплителя. Как делают офисные помещения: гипсокартонные листы, строят каркас. Как минимум 10 см утеплителя ставят. Желательно, конечно, побольше ставить, чтобы была нормальная звукоизоляция. Мы взяли минимум и пришли к выводу, что в комнату попадет фенола в течение времени 40 граммов. Около 40 граммов свободного фенола попадет в комнату. И 40 граммов свободного фенола выдохнут и вдохнут в себя люди в течение короткого времени. Гипсокартонные листы негерметичны. Фенол сквозь эти щели очень легко испаряется. Вред налицо. А вред от вентилируемых фасадов главным образом выражен в пыли, которая вымывает потоки воздуха. Эта пыль оседает, идет в комнаты людей, люди ею душат, обращаются в больницы потом вспышка онкологических заболеваний. С чего бы это, почему?

В. БОРОДУЛИН: Прошу прощения, из того, что сказал Михаил, напрашивается вывод, что сейчас идет большое дачное строительство. Летний период. Люди будут у себя и в дачном строительстве будут использовать его в качестве утеплителя.

М. РЕЙНОВ: К большому сожалению, люди эти утеплители используют повсеместно. И на даче, и в квартире.

Д. ВИНОГРАДОВ: Создавая экологический дом в экологической среде.

Л. ГУЛЬКО: Вопрос всем вам: кто должен за это отвечать?

М. РЕЙНОВ: Использование минеральной ваты, стекловаты в строительстве на данный момент не регламентируется должным образом. Есть определенные санитарные требования к выпускаемой продукции. Они якобы соблюдаются.

Л. ГУЛЬКО: Вы написали в Роспотребнадзор.

В. БОРОДУЛИН: Мы обращались в Роспотребнадзор и с другими вопросами. В частности, при строительстве магистралей превышение санитарных норм по шуму очевидно во много-много раз. Санитарный врач города Москвы не делает в этом вопросе ничего.

Л. ГУЛЬКО: Чего вы требуете от властей тогда, если ничего невозможно сделать?

В. БОРОДУЛИН: Первое – провести исследования официальные и сделать официальные заключения о вреде этого материала и его безопасности. Если вдруг мы ошибаемся, хотя проведенные исследования доказывают, что вред есть. И решать этот вопрос. Либо заменой утеплителя, то есть переходом на другие технологии или еще на что-то. В данном случае мы просто травим откровенно людей.

Д. ВИНОГРАДОВ: У нас и так экологическая обстановка в Москве не ахти.

Л. ГУЛЬКО: Так что делать-то жителям этих районов, вообще жителям?

В. БОРОДУЛИН: В первую очередь, обращаться в органы, чтобы была проведена экспертиза материалы, из которого сделано.

Л. ГУЛЬКО: Они имеют такую возможность?

В. БОРОДУЛИН: В частном порядке, да. «Моссовет» пытается это сделать и объединить коллективно усилия. И больше шансов заставить власти в данном случае.

Д. ВИНОГРАДОВ: Есть какая-то очередь на обшивку на эти вентилируемые фасады. Может быть, люди, которые для начала стоят в этой очереди в этих домах, восстанут против.

Л. ГУЛЬКО: Но им сначала надо узнать, что это плохо.

В. БОРОДУЛИН: Не сами вентилируемые фасады плохо, а утеплители.

М. РЕЙНОВ: Было бы желательно, ели бы люди восстали, обращались к общественным организациям. Например, к Моссовету со своими жалобами. А общественные организации аккумулировали их и на основании этих жалоб составляли иски. И привлекали внимание властей и общественности к проблеме.

Л. ГУЛЬКО: Насколько я понимаю, это проблема не только новых домов, которые строятся, но и старых. Это проблема большинства домов?

В. БОРОДУЛИН: Нет, только некоторые серии.

Д. ВИНОГРАДОВ: Панельные дома. Там еще есть побочные эффекты от этих фасадов утепленных. Мягко говоря, люди жалуются, что стало темно в доме. В доме стало откровенно темно. А система вентиляции в таких домах способствует затягиванию этой пыли. Все это засасывается очень сильно.

Л. ГУЛЬКО: Какие шаги должны жители предпринимать?

В. БОРОДУЛИН: Первое – обратиться. Может быть, в частном порядке. Обратиться в Роспотребнадзор, подать заявление, чтобы у нас было не 100 человек. У нас сейчас уже почти 1000 обращений граждан.

Л. ГУЛЬКО: А те дома, где уже есть такой фасад, с ними что делать?

В. БОРОДУЛИН: В первую очередь, провести исследование, а там – либо менять утеплитель и приводить в соответствие.

Л. ГУЛЬКО: То есть демонтаж?

В. БОРОДУЛИН: Демонтаж, да. И новый утеплитель.

Д. ВИНОГРАДОВ: С точки зрения медицины, самый главный в аллергологии процесс лечения – удаление от аллергена. Или аллерген удаляется от человека, или человек удаляется от аллергена.

Л. ГУЛЬКО: Как вообще остановить эту историю с вентилируемыми фасадами и с каменной ватой? Как сделать так, чтобы наши строители использовали другие наполнители?

В. БОРОДУЛИН: Должна быть основа государственного строя. Каждая организация должна заниматься своим делом. Это получилось потому, что определенные организации не занимаются. Санитарным контролем, как оказалось, не занимается никто. Фасады построены без санитарных заключений. А как такое могло быть? Кто давай разрешение на строительство? Вот они все, эти вопросы.

Л. ГУЛЬКО: Как его восстановить, этот самый контроль?

В. БОРОДУЛИН: Только активность жителей. На данный момент, гражданам не оставляют другого способа, кроме как массовые протесты. Объединение сил. Пока не понимается где-то шум серьезный и шквал обращений, органы не реагируют.

Л. ГУЛЬКО: Сейчас никаких ГОСТов, СНИПов не существует в строительстве?

В. БОРОДУЛИН: На данный момент на установке этих фасадов – нет.

Л. ГУЛЬКО: Нужно их возвращать?

В. БОРОДУЛИН: Обязательно.

Л. ГУЛЬКО: Это входит как раз в то самое государственное урегулирование?

В. БОРОДУЛИН: Да.

Л. ГУЛЬКО: А от кого это зависит? Опять от жителей?

В. БОРОДУЛИН: Жители должны этому способствовать. Только неверие в себя позволяет такой ситуации развиваться.

Л. ГУЛЬКО: Существует зарубежный опыт. А вот у них там как?

В. БОРОДУЛИН: Примерно все то же самое. К сожалению, этот так называемый капитализм. Основа марксизма, что если норма прибыли больше, то пойдут на любое преступление. Здесь все ровно то же самое. Точно так же болеют рабочие на этих заводах, которые производят эти материалы. Все то же самое примерно.

Л. ГУЛЬКО: Но там должны быть пожестче нормы контроля. Или деньги решают все?

В. БОРОДУЛИН: Во многих случаях деньги решают. В более прогрессивных странах (Норвегия, Финляндия и т.д.), где чуть получше следят и люди о себе заботятся, там такого материала вообще не используется.

Л. ГУЛЬКО: Значит, еще раз: дорогие, уважаемые радиослушатели. Если что-то у вас не так, надо в индивидуальном, а лучше в коллективном порядке обратиться, скажем, к вам можно обратиться. И к «Моссовету» можно обратиться. И тогда «Моссовет» подскажет.

В. БОРОДУЛИН: МЫ будем эти обращения объединять, аккумулировать. И более представительно обращаться в органы.

Л. ГУЛЬКО: А вас как найти?

В. БОРОДУЛИН: Самое простое – в интернете. Вся информация будет.

http://www.echo.msk.ru/programs/beseda/1352028-echo/

Плиты –убийцы, или новые реалии вентфасадов…

 «Кто ответит за пожар в Красноярске?»; «Возбуждено уголовное дело по факту смерти прохожего от падения панели с фасада»; «В Караганде (Казахстан) с 16 этажа на головы жильцов падают фасадные плиты»; «И снова обрушение керамогранита»… вот такими заголовками пестрят сводки новостей. Только за последние полтора два года от неправильного устройства вентфасада пострадали десятки невинных граждан.

Наверняка многие дольщики до сих пор вспоминают возгорание облицовочных панелей  на фасаде высотки по улице Шахтеров в Красноярске: пожар в высотке произошел в сентябре 2014 г., следствие установило, что причиной быстрого распространения огня стали композитные панели, которыми был отделан дом, получается что негорючие вентфасады также горят до тла при неправильной облицовке.

В том же Красноярске, несчастная прохожая просто лишилась жизни,  оказавшись в ненужное время в неправильном месте, а именно на улице Вавилова 2Ж. Причиной невероятной трагедии стало падение облицовочной плиты с жилого дома возведенного по технологии вентилируемых фасадов. Стоит ли говорить о том, что это чей-то двор, где гуляют дети и живут сотни семей – теперь утверждение «Мой дом, моя крепость» сильно пошатнулось в сознании этих людей. Фасадные работы велись с декабря 2005 по апрель 2006 года, расследование уголовного дела продолжается.

Жители дома по улице Ленина 61/2 в Караганде (Республика Казахстан) стали свидетелями целого «листопада» из фасадных плит: с трех верхних этажей на землю стали падать облицовочные плитки. «Большую опасность представляет некачественный монтаж облицовки здания керамогранитом, основание алюминиевой конструкции выполнено с большими нарушениями технологического процесса, анкерные крепления не выдерживают никакой критики, что приводит к падению тяжелых плит керамогранита с большой высоты и создает угрозу жизни жителям этого дома, особенно детям». На кровле ветрозащитные козырьки уже сдуло несколько лет назад с большей части крыши, что создает поддув и парусность на облицовку строения здания, вызывая падение тяжелых плит керамогранита с очень большой высоты…», — говорится в обращении.

Жилая инспекция, посетившая дом составила акт и  рекомендовала жителям произвести независимую экспертизу за свой счет. Гарантия застройщика сдавшего дом уже закончилась, кто ответит за ненадлежащее качество фасадных работ и произведет капремонт остается вопросом…а опасность продолжает преследовать людей каждый день.

Давайте разберемся в чем причина несостоятельности вентфасадов? Как экономичные негорючие, простые в уходе и эстетически привлекательные вентилируемые фасады превратились в опасные для жизни?

Миф 1  — вентфасады не горючи

Самый распространенный миф, что эта система вентфасадов абсолютно пожаробезопасна, так как создается из несгораемых или трудносгораемых материалов. Однако при устройстве вентфасада часто используются ветрозащитные пленки. А это изделиями на полимерной основе и относятся к материалам группы горючести Г2, которые возгораются при воздействии на них открытым огнем. То есть при возникновении пожара они могут способствовать его развитию. Кроме того, восходящий поток кислорода в вентилирующей системе приводит к горению, казалось бы, малогорючих материалов, таких как облицовочные панели из сплавов. Яркий пример возгорания некачественных облицовочных панелей мы уже наблюдали на примере красноярской высотки.

Миф 2 – долговечность вентфасадов

Срок службы вентилируемого фасада зависит от самого недолговечного материала в конструкции – минераловатного утеплителя, который успешно может эксплуатироваться во влажном  климате,  как например в Петербурге, не более 15 лет с дальнейшей полной заменой утеплителя. А как же опыт  европейских соседей, где вентфасад неплохо себя рекомендовал – спросите вы? Нет в Европе массового опыта применения вентилируемых фасадов, зато есть огромный опыт так называемых «мокрых» или штукатурных фасадов с полистирольными утеплителями. Фасады, утепленные и облицованные пенопластом, по технологии «мокрый фасад», имеют очень высокую продолжительность жизни и безремонтный срок эксплуатации (от 19 до 70 лет). Огромный опыт, касательно систем скрепленной теплоизоляции (пенопластом и минеральной ватой), имеют в Германии.   Так по данным Института Строительной Физики Фраунгофера, (г. Хольцкирхен, Германия), опубликованным в журнале Architectura 5 (1),2006 (11-24), с начала 1960х годов, более 500 миллионов квадратных метров штукатурных фасадных систем «мокрого типа» было использовано для теплоизоляции зданий в Германии. С 1975 года состояние утепленных пенополистиролом фасадов регулярно проверялось: «Возраст проверяемых единых теплоизоляционных систем колеблется от 19 до 35 лет. Теплоизоляционные системы старше 20 лет ремонтировались окраской. В течение первой проверки в 1975 году половину зданий можно отнести к группам 2 и 3 (от незначительных до существенных недостатков). Напротив, в ходе последних проверок в настоящее время было выявлено, что после ремонта все здания находятся в группе 1 (без недостатков). Ремонт в основном заключался в новой покраске. Состояние фасадов, таким образом, со временем улучшилось. Это можно объяснить тем, что в фасадных системах начала 70-х годов техника исполнения не во всех случаях была оптимальной и поэтому возникшие недостатки были устранены последующими ремонтными работами».

Миф 3  —  вентфасады эстетичны и могут облагородить любые стены

Как говориться любую хорошую идею может испортить недобросовестное исполнение. Казалось бы, преимущество фасадной облицовки в том, что можно скрыть любые дефекты стен, в отличии от штукатурных фасадов, где крайне важен качественный финиш — приводит к намеренному халатному отношению строителей к возведению основных несущих конструкций, в результате красивое фасадное решение скрывает под собой кривые стены, многочисленные трещины и недоработки. Кроме того, монтаж по технологии вентилируемых фасадов технологически сложный процесс, требующий высокой квалификации исполнителей и соблюдения всех технических рекомендаций, таких как:

—   правильное проектирование обрешетки и расчет её несущей способности: подоблицовочная конструкция должна выдержать собственный вес, вес защитного экрана и утеплителя. Надежность и долговечность фасада в первую очередь определяются даже не типом применяемых облицовочных материалов, а качеством изготовления и соблюдением технологии монтажа подконструкции;

— правильно выбранное основание дома: лучшим основанием для крепления вентилируемого фасада является стена из полнотелого кирпича, в то время как в последнее время все чаще в качестве основания используются  газобетонные блоки различной плотности. При этом  низкая прочность газобетона не может обеспечить необходимой надежности крепления, что зачастую и приводит к  обрушениям как в случае с Красноярской трагедией или «листопадом» в Караганде;

— четко выверенный расчет: характеристики воздушного зазора должны подбираться расчетом, не только исходя из геометрических и теплотехнических параметров здания, но и с учетом его местоположения в пространстве. Недостаточная толщина вентилирующего зазора, приводит к тому, что влага из утеплителя не будет удаляться, и работа такого фасада станет бесполезной, так как переувлажненная вата будет выпускать тепло из здания, быстро разрушаясь и загнивая.

— соблюдение сезонных рекомендаций: работы по монтажу должны вестись только в теплое время года, либо строительные леса закрываются пленкой а внутренние помещения отапливаются, могут ли позволить себе такую роскошь большинство застройщиков в России еще один болевой вопрос для технологии вентфасадов.

Стоит ли говорить о том, что технология вентилируемых фасадов  в нашей стране продемонстрировала свою несостоятельность? В условиях дефицита жилья, нарастающих темпах строительства, дороговизны материалов, низкой квалификации рабочих и отсутствия системы качественного сервисного обслуживания  — технология требующая высокого профессионализма, времени и денег может стать губительной в прямом смысле для обычных людей. Остается вопросом кому выгодно насаждение зарубежной технологии, плохо адаптированной к Российским реалиям?

Почему при наличии недорогих штукатурных фасадов и колодезной кладки из кирпича, в России пытаются привить опасную систему навесных вентилируемых фасадов. Единственный довод в их пользу – это негорючесть. Но, к сожалению, мы уже убедились в том, как они горят и падают на головы прохожих. При этом, падают плиты с фасадов новых домов, которым 3 – 5 лет. Представьте, какой град плит обрушится на наши головы лет через 10-15? Экономия на всем: утеплитель, облицовка. крепеж приводят к тому, что вентфасады стали синонимом опасности для жизни. Не пора ли запретить опасные игры в угоду отдельных производителей комплектующие, но пока, на этот вопрос не обратит внимание государство и весь профессиональный рынок, здесь можно оставить лишь многоточие…

Навесной вентилируемый фасад — самостоятельный монтаж (способы) и материалы для строительства | Своими руками

Вентилируемые фасады с каждым днем ​​становятся все популярнее. Это неудивительно, ведь технология их строительства позволяет не только дополнительно утеплить стены загородного дома, но и скрыть неприглядные поверхности без трудоемкого выравнивания.

Попробуем разобраться в материалах и способах монтажа этих фасадных конструкций.

Навесной вентилируемый фасад Представляет собой многослойную внешнюю внешнюю конструкцию, состоящую из планки и облицовки, прикрепленной к стене здания, между которыми находится утеплитель и воздушный зазор.

Основная задача такой системы — защитить слой теплоизоляции и стены дома от воздействия окружающей среды (солнце, ветер, осадки), замаскировать дефекты поверхности и, самое главное, предотвратить намокание утеплителя.

Вентилируемый фасад = слоеный торт

Рассмотрим подробно конструкцию вентилируемого фасада. Он напоминает слоистый пирог: поверх закрепленного на стене дома утеплителя из минеральной ваты накладывается супердиффузная мембрана, затем устанавливается рейка, на которую устанавливается облицовочный материал таким образом, чтобы оставалась воздушная прослойка между теплоизоляцией и финишная вагонка.За счет циркуляции воздуха из обогревателя удаляется вредная для него влага, которая образуется из-за стремления теплого воздуха из помещения наружу.

Навесной вентилируемый фасад не только улучшает схему теплоизоляции и сохраняет ограждающие конструкции дома, но и повышает звукоизоляцию здания, а также открывает перед собственниками широкие возможности при проектировании жилья.

В качестве фасада для вентилируемого фасада используют сайдинг, блок-хаус, гранит (керамические блоки , ), искусственный или натуральный камень и другие материалы и их комбинации.

Преимущество технологии в том, что при возведении этого фасада нет мокрых процессов, и есть возможность производить работы в любое время года. И поставить на Вентфасад можно не только новый дом, но и старую постройку . Если в будущем потребуется заменить какой-то элемент предметного декора, это не составит труда. Достаточно удалить поврежденную деталь и установить на ее место новую. Этот фасад не требует особого ухода и при правильной установке прослужит 30-50 лет.

Однако есть технология вентилируемого фасада и минусы.

Вентилируемый фасад из-за наличия воздушной прослойки в случае пожара будет способствовать распространению пламени. К тому же, если в доме большое количество выступов, балконов, перегибов, строительство вентилируемой конструкции не выйдет из бюджета.

Все преимущества техники гарантируются только в том случае, если работа проводится квалифицированными специалистами, так как установка с нарушениями неизбежно приводит к проблемам.Самый распространенный из возможных — закупорка воздушного зазора упавшей изоляцией или спущенной мембраной. Утеплитель может покоробиться или начать намокать, в результате чего хозяину придется потратить большие деньги на ремонт и восстановление.

Смотрите также: Монтаж теплого фасада своими руками — панели под кирпич

Фасад должен быть качественным

К сожалению, на данный момент нет ГОСТов и СНиП, регулирующих процесс монтажа навесных вентилируемых фасадов.Для выполнения работ по его проектированию нет необходимости в обязательном вхождении в саморегулируемую организацию, а потому за квалификацию строителей никто не отвечает. Поэтому так важно тщательно выбирать компанию-подрядчика. Желательно посетить демонстрационные залы разных компаний и ознакомиться с предлагаемыми ими техническими решениями, с видами профиля и облицовочного материала.

Хорошей компании необходимо будет составить для вас рабочий проект, включая архитектурные и технические чертежи, а также предоставить необходимую документацию с расчетами.Предпочтение следует отдавать тем организациям, которые обещают гарантийное и сервисное обслуживание.

Специалисты подберут оптимальную толщину утеплителя, материал отделки и обрешетки исходя из конкретных климатических условий, архитектурных особенностей объекта (тип стен, сезонность эксплуатации, этажность), а также геодезических факторов. как от общей дизайнерской мысли, так и, конечно же, от бюджета.

Монтаж рамы — толстый или тонкий?

Первый шаг к созданию вентилируемого фасада — монтаж каркаса.Именно он перенесет вес облицовки на конструкцию постройки. Поверхность для крепления может быть любой: брус, брус, доска, кирпич, камень, бетон и любые виды блоков.

Выбор материала обрешетки зависит от типа и веса вагонки.

Для обшивки виниловым сайдингом, доской, OSB или блок-хаусом, как правило, используют каркасную систему из дерева. В этом случае толщина утеплителя не должна превышать 50 мм. в противном случае это приведет к чрезмерному использованию древесины, и найти хороший сухой брус толщиной 100 мм довольно сложно.

С толстым слоем теплоизоляции, а также для облицовки тяжелым керамогранитом плиты, искусственным нанным, металлическими кассетами, металлическими оцинкованными профилями и кронштейнами используются в качестве обрешетки.

Если хозяин не планирует делать утепление, а желает только замаскировать недостатки неровной земли, следует выбрать каркасную систему из металла.

К стене прикрепляют кронштейны-вешалки, а к ним — направляющие профили, выравнивающие, выравнивая недостатки стены.

Если помимо отделки стоит задача утепления корпуса, то после установки кронштейнов устанавливают утеплитель.Жесткие плиты либо вставляются в специально созданный на стене каркас здания из профилей или балок, либо крепятся к стене с помощью пластинчатых болтов. Утеплитель монтируется в один или два слоя.

При укладке в один слой каждый горизонтальный ряд располагается в шахматном порядке относительно предыдущего. При двухслойном утеплении стыки плит лицевого и заднего слоев не должны совпадать, иначе образуются мостики холода.

В качестве теплоизоляции выбирают паропроницаемые материалы, например, каменную вату или утеплитель из минеральной ваты на основе стекловолокна.Использовать плиты на основе пенополистирола не имеет смысла, так как они не пропускают пар, а соответственно, пару внутренних помещений, «погоде» у которых с вентилируемым фасадом нет повода.

Толщина утеплителя зависит от материала стен. Чем ниже его теплопроводность, тем тоньше может быть слой теплоизоляции. В этом случае стоит выбирать материалы проверенных брендов, например VENTY BATTS от Rockwool. 50 мм — от 670 руб. / Zb. Кв. М м; ТЕХНОВЕНТ Стандарт от ТехноНИКОЛЬ, 50 мм — от 670 руб./ 4,32 кв. М .; ИЗОВЕНТ Компания ИЗОРОК. 50 мм — от 600 руб. / 4 кв. М.

Навесные плиты защищают поток паропроницаемой ветро- и влагонепроницаемой мембраной. Он выводит воду из утеплителя наружу, но не пропускает влагу обратно, дополнительно защищая плиты от выветривания волокон. Его крепят к стене тарельчатыми дюбелями или монтируют к каркасу — в зависимости от того, какой метод утепления был выбран. Каждая полоса рулона нахлестывается на 100-150 мм, стыки заклеиваются строительной лентой.

Далее скобами закрепляют направляющие профили таким образом, чтобы их толщина обеспечивала воздушный зазор (25-50 мм) между обшивкой и утеплителем. Последний этап — это установка облицовочного материала на каркасную систему. При этом воздух свободно циркулирует под вагонкой, не создавая ему препятствий ни снизу, ни сверху конструкции.

Самый распространенный вид облицовки в частном домостроении — сайдинг.

При установке этого материала сначала закрепите стартовые бруски, затем соберите внешние и внутренние углы дома и установите опалубку вокруг окон.После этого приступаем непосредственно к монтажу панелей. Первая часть вставляется в направляющую и закрепляется винтами сверху. Следующий элемент нижним краем защелкивается на первой панели, закрывая ее крепление, а верхний край прикручивается такими же саморезами и т. Д. Отделочный профиль устанавливается на стену непосредственно под карнизом крыши, путем паз, закрывающий его на шипованной части панели. При соблюдении правил монтажа получается жесткая вентилируемая конструкция.

Помимо сайдинга, для облицовки стен загородного дома применяют металлические кассеты. HPL-панели (ламинат высокого давления), а также керамогранит. натуральный камень, деревянная фасадная доска (планкен).

Рассчитаем затраты (стоимость)

Стоимость работ по устройству вентилируемого фасада может быть зафиксирована за 1кв. м, а может определяться ценой на сырье. Часто компании предлагают калькуляторы для расчетов, которые основаны на нескольких переменных.

К стоимости несущих конструкций, изоляционных, облицовочных и монтажных работ добавляется общая сумма за 1кв. м фасада. Например, несущая конструкция — сталь (390 руб / кв. М), утеплитель любой известной зарубежной марки (от 290 руб / кв. М.), Облицовка керамогранитом (от 450 руб / кв. М.). ), Актуальная установка (от 1300 /. М). Общая сумма — 2430 рублей за кв. М навесного фасада.

Этот вариант дорогостоящий, так как используются сталь, камень и другие сертифицированные материалы качества.Установка в этом случае тоже стоит недешево. Но гарантийный срок около 50 лет. Экономичный вариант — использование алюминиевого или оцинкованного профиля для кровли и теплоизоляции, облицовки пластиковыми панелями. Если в процессе эксплуатации этого фасада не будет повреждений материалов, то он может прослужить более 20 лет.

Записка застройщику и домовладельцу:

Если слой утеплителя монтируется не до, а после вентилируемого зазора, такую ​​стену нельзя считать утепленной, так как все, что находится после воздушной прослойки на теплоизоляции здания, не страдает.

Для большей пожаробезопасности каркасная система должна быть из нержавеющей стали: ее температура плавления 1800 ° C, а ящик из алюминия начнет плавиться уже при 630 ° C.

Срок службы вентилируемого фасада напрямую зависит от качества его монтажа. Поэтому на оплате работы квалифицированных специалистов экономить не стоит.

Монтаж вентилируемого фасада на стены из пористых материалов (пеноблоки, полнотелый кирпич и пустотелые бетонные блоки) с помощью стандартного анкера нецелесообразен, так как их конструкция не может удерживать расширяющийся элемент.Для этих условий используется специальный химический якорь. Сначала просверлите и прочистите отверстие под будущий крепеж, затем залейте его специальным двухкомпонентным составом, а затем установите металлический стержень, который используется для крепления навесной конструкции. В результате смешивания анкерных компонентов композиция затвердевает и образует прочную молекулярную связь со стенкой, не разрушая ее.

Автор: Строительный журналист Д. Гончаров

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Сайдинг и вентилируемый фасад Вентилируемый фасад с облицовкой сайдингом …
  • Расположение слоев в каркасных домах Каким должно быть расположение слоев …
  • Отделка и отделка фасада жилого дома Отделка фасада. Как, когда и …
  • Мокрый фасад своими руками Технология «мокрого фасада» на примере…
  • Как сшить фасад дома и крышу из дерева своими руками? Обшивка фасада и кровли деревом …
  • Ошибки и мифы об утеплении фасада УТОПЛЕНИЕ ФАСАДА ДОМА — МИФЫ …
  • Материал для утепленного фасада — фанера или OSB? Что лучше выбрать для вентилируемого …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    • Двойное вентилируемое окно для предварительного нагрева вентиляционного воздуха Сравнение его характеристик в северном и южном климате Европы

    Для поддержания качества воздуха в помещении в пределах контрольных уровней необходимо, чтобы загрязненный воздух в помещении был заменен свежим воздухом, поступающим извне .В этой статье представлен анализ чувствительности и серия симуляций, в которых изучается производительность этой пассивной системы. Оценивается влияние каждого значимого фактора, например ветра, солнечной радиации и температуры наружного воздуха. Были выбраны два разных локальных набора климатических данных: мягкая и холодная зима.

    1. Введение

    Конструкция здания была оптимизирована в течение последних десятилетий, обеспечивая лучшую изоляцию между внутренним и внешним миром, тем самым снижая теплопередачу через элементы конструкции.Часть тепловых потерь в здании происходит из-за необходимого обновления воздуха в помещении для поддержания хорошего качества воздуха для жителей. Повышение термического сопротивления ограждающих конструкций зданий приводит к возрастанию относительной значимости тепловых потерь через вентиляцию. Эти потери могут составлять важный процент от общих тепловых потерь. Группа энергетических исследований [1] указывает на от 20% до 40% потерь тепла за счет обновления воздуха в домах в центральной Европе с увеличением до 70% в зданиях с хорошей теплоизоляцией.

    Различные технологии и строительные системы были разработаны для уменьшения воздействия климата и, таким образом, снижения энергопотребления зданий. Обзор исследований фасадов зданий приведен Quesada et al. [2, 3] где представлены активные и пассивные солнечные фасадные решения, непрозрачные или непрозрачные. Sadineni et al. [4] сделали обзор компонентов оболочки здания и соответствующих улучшений с точки зрения энергоэффективности.

    Предварительный подогрев приточного воздуха зимой также изучается в последние десятилетия.Было проведено исследование и предложена модель Woods et al. [5] для снижения энергопотребления за счет вентиляции путем нагрева воздуха через атриумы больших общественных зданий. Фактически, существует несколько возможных способов подогрева вентиляционного воздуха. « Для дома с высокой теплоизоляцией или дома с низким энергопотреблением минимальные потребности в отоплении должны обеспечиваться за счет нагрева приточного воздуха в системе вентиляции — система, которая необходима в любом случае, », как это было указано Persson et al. [6].

    Неглазурованные светопрозрачные солнечные коллекторы [7], солнечный коллектор воздуха, установленный на солнечных стенах [8] или на крыше, вентилируемый фотоэлектрический фасад [9] с воздушным каналом между фотоэлектрической панелью и фасадом, вентилируемый Фасад с двойным остеклением [10], оконный коллектор [11], окно для приточного воздуха [12] и двойное вентилируемое окно [13] — все они схожи по принципу работы. Эти системы могут обеспечивать предварительный нагрев вентиляционного воздуха через воздушный канал, где поток восстанавливает доступное тепло, обеспечиваемое падающим солнечным излучением, а также тепло, которое теряется через систему изнутри.Тем не менее, у последних четырех систем есть и другие сходства. Они обеспечивают вид снаружи и пропускают солнечную радиацию через остекление.

    Для той же цели, предварительного нагрева поступающего воздуха, можно использовать теплообменники земля-воздух через подземные трубы. Из-за высокой тепловой инерции грунта колебания его температуры значительно ниже, чем наблюдаемые на поверхности. Зимой температура почвы выше температуры наружного воздуха.В этих условиях свежий воздух, проходящий через трубы, нагревается и поступает в здание с более высокой температурой, чем на улице [14]. Другой традиционный способ подогрева вентиляционного воздуха — строительство зимнего сада, примыкающего к главному зданию, с поступлением свежего воздуха в него на низком уровне. Воздух в помещении предварительно нагревается и поступает в главное здание через верхние вентиляционные отверстия [15].

    Вентилируемое двойное окно состоит из двух отдельных параллельных окон, размещенных в одном и том же фасадном проеме, которые способны пассивно подогревать поднимающийся воздух в канале между ними при естественной вентиляции.В Carlos et al. [13], серия экспериментальных измерений была проведена в испытательной ячейке, выдержанной в реальных внешних погодных условиях, с целью определения ее тепловых характеристик. Было обнаружено, что это простая и дешевая строительная технология, которую можно применять как в новых, так и в существующих зданиях. Карлос и др. [16] представили математическую модель для прогнозирования тепловых характеристик вентилируемого двойного окна, подтвержденную с помощью испытательного оборудования. Были протестированы различные конфигурации системы и представлены некоторые результаты моделирования работы на ее основе.Был определен энергетический баланс различных конфигураций, и сделан вывод, что это альтернатива холодной естественной вентиляции. Было обнаружено, что функция солнечного коллектора играет небольшую роль в предварительном нагреве свежего воздуха из-за его прозрачности и нескольких часов солнечного света. Функция рекуперации тепла, потерянного изнутри, работает круглый день, что делает его подходящим для любой ориентации фасада [17].

    Окна — самый сложный компонент фасада: они самые слабые по термическому сопротивлению, звукоизоляции и воздухонепроницаемости, но в то же время способны обеспечить доступ к естественному свету, вид на улицу. , тепло и свежий воздух.В последние десятилетия были достигнуты значительные улучшения их тепловых характеристик. Двойное вентилируемое окно стало объектом широкого исследования авторов статьи. Система была исследована на экспериментальной установке в реальных погодных условиях [13] и смоделирована для проведения моделирования в различных реалиях [16]. Цель этой статьи — представить и обсудить реакцию этой системы в зависимости от некоторых влияющих факторов и то, как эти факторы по-разному влияют на скорость воздушного потока и температуру входящего воздуха.Также представлены и сопоставлены модели для различных климатических условий.

    2. Описание системы и соответствующие данные
    2.1. Система

    Исследуемое вентилируемое двойное окно состоит из двух отдельных параллельных окон, размещенных в одном и том же фасадном проеме, которые представляют собой одинарные прозрачные застекленные створки толщиной 6 мм со стандартной белой алюминиевой створкой. Каждое окно имеет ширину 1,40 м и высоту 1,10 м. Площадь остекления составляет около 62% от общей площади окна.Вентиляционное отверстие (воздухозаборник) площадью 50 см. 2 устанавливается в нижней части внешнего окна, а вентиляционное отверстие (действующее или нет) также площадью 50 см. 2 устанавливается в верхней части внутреннего окна. окно. Затем канал между двумя окнами используется в качестве воздушного пути для входящего воздушного потока, который проходит через вентиляционные отверстия, показанные на рисунке 1. Ширина вентилируемого канала в среднем составляет 7 см. Эти основные характеристики использовались в качестве стандарта для оценки возможности предварительного нагрева вентиляционного воздуха в зимнее время.Поток наружного воздуха попадает в воздушный канал через входное отверстие внешнего окна, поднимается в канале между окнами и входит в комнату через выходное отверстие внутреннего окна. Предварительно нагретый теплом, передаваемым из помещения через внутреннее окно, и падающим солнечным излучением, воздух поступает внутрь с более высокой температурой, чем если бы он попадал в здание напрямую, поступая извне.


    Моделирование проходило в два разных этапа.Фаза 1 фокусируется на каждой переменной, которая влияет на приток тепла воздухом, проходящим через окно, и температуру входящего воздуха. На этапе 2 основное внимание уделяется работе системы в течение всего отопительного сезона на основе различных файлов климатических данных, от мягкой до холодной зимы, чтобы можно было выяснить, где и как эта система является наиболее подходящей. Основные физические свойства компонентов окон, которые учитывались при моделировании, показаны в таблице 1.

    Коэффициент теплопередачи
    (Вт / м 2 · ° C)    		 Коэффициент поглощения солнечного излучения
    		Коэффициент пропускания солнечного излучения
    Створка 5.65 0,4 0
    Стекло 5,7 0,14 0,74
    2.2. Соответствующие переменные

    Внутреннее окно этой системы нагревается за счет тепла, теряемого изнутри. Это и внешнее окно нагреваются из-за падающего солнечного излучения. Наружный воздух, проходящий через вентилируемый воздушный канал между обоими окнами, отбирает часть тепла, накопленного в окнах, путем конвекции.Основные уравнения теплового баланса взяты из ISO 15099 [18], в котором определены подробные процедуры расчета для определения тепловых и оптических пропускающих свойств окон, в том числе при наличии вентилируемой полости. Теплопередачу проходящему воздуху можно записать следующим образом: где представляет собой общий приток тепла, переносимого во внутреннюю среду воздушным потоком (Вт), а — площади внутреннего и внешнего окон, соответственно (м 2 ), — коэффициент теплопередачи между поверхностью и воздухом за счет конвекции для вентилируемых воздушный канал (Вт / м 2 · ° C), и — температуры внутренней и внешней поверхностей окон (обращенных к воздушному каналу), соответственно (° C), — эквивалентная средняя температура воздуха в канале (° С).Коэффициент конвективной теплоотдачи можно получить, используя следующее выражение: где — коэффициент теплопередачи от поверхности к поверхности за счет конвекции для невентилируемых полостей (Вт / м 2 · ° C) и представляет собой среднюю скорость воздуха в канале (м / с). Естественно, что скорость воздуха в воздушном канале имеет большое влияние на результирующий коэффициент конвективного тепла. Передача тепла движущемуся воздуху и от него связана со скоростью воздуха, а также с характеристиками воздуха, которые выражаются числом Нуссельта.В непроветриваемом канале коэффициент становится равным где — число Нуссельта, — теплопроводность воздуха (Вт / ° C) и — расстояние между поверхностями (м). Эквивалентная средняя температура воздуха в полости, оценивается как где — средняя температура поверхностей окон, обращенных к воздушному каналу (° C), — характерная высота (длина проникновения температуры, м), — высота воздушного канала (м), — температура воздуха на выходе из канала (° C), а — температура входящего воздуха в канале (° C): где — удельная теплоемкость воздуха (Дж / (кг ° C)), — плотность воздуха при температуре (кг / м 3 ), — расстояние между окнами (ширина полости, м ).Общий теплообмен за счет излучения между двумя параллельными

    Анализ текста Доктор в Thew House, Образец курсовых работ

    2 страницы, 902 слова

    ДОКТОРА НА ДОМУ,

    Ричард Гордон

    Ричард Гордон — это псевдоним, используемый Гордоном Остлере (родился 15 сентября 1921 года), английским хирургом и анестезиологом. Как Ричард Гордон, Остлер написал несколько романов, сценариев для фильмов и телевидения и рассказов о популярной истории, в основном касающихся практики медицины.Он наиболее известен благодаря длинной серии комиксов на медицинскую тему, начиная с «Доктора в доме», и последующими экранизациями фильмов, телевидения и сцены.

    Выпускной экзамен — это самое значимое событие в жизни каждого студента. Все кандидаты отмечали дни вне календаря, задавая нужные вопросы. Некоторые из них, чтобы развеселить экзаменаторов, посещали их лекции как настоящие энтузиасты. После письменного экзамена рассказчик забеспокоился, хорошо он справился или нет.Но его друг сказал ему не волноваться, потому что они все равно не читают газет. После письменного экзамена наступает viva. Рассказчика провели в приемную, где вместе с ним ждала своей очереди пара студентов. После viva рассказчик еще больше волновался, ожидая результатов. Наконец секретарь сказал ему, что он сдал экзамен.

    В изложении текста рассказчик представляет, что такое экзамен. Он описывает отношение студентов к экзамену.Поднимающим моментом в этом отрывке из книги является то, что рассказчик описывает процесс экзамена, чувства учащихся, их поведение во время экзамена. Апогеем рассказа становится момент, когда рассказчик узнает, что сдал экзамен. После больших новостей наступает развязка, рассказчик с удивлением узнает, что он сдал смертельный экзамен.

    1 страница, 314 слов

    Очерк о том, почему не следует отменять экзамен

    Экзамены — это распространенный способ проверить знания и способности учащихся по предмету в школе во всем мире.Некоторые люди не согласны с тем, что экзамены создают конкуренцию, готовят студентов к жизни и не должны отменяться. Однако эксперты говорят, что экзамены не измеряют знания студентов. Экзамены могут иметь некоторые недостатки в отношении здоровья учащихся; Однако по моему …

    Весь текст построен вокруг одной темы — процесса выпускного экзамена. На мой взгляд, идея текста заключается в том, что для студентов выпускной экзамен — это смертельная неизбежность, с которой рано или поздно придется столкнуться.

    Что касается персонажей рассказа, рассказчик описывает разные типы студентов в соответствии с их заботами, отношением и чувствами к экзаменационному процессу. Есть Беспечный, Откровенно обеспокоенный, Крэммер и Старый Стагер. Рассказчик, я думаю, граничит как с учеником откровенно обеспокоенного, так и с небрежным типом. Он не очень уверен в своих знаниях, натыкался на ответ, его переполнял стресс, и он хочет достичь своей цели — стать врачом.Но, тем не менее, мы не видим, чтобы он «отрывал кусочки от пригласительного билета и раздраженно прыгал каждый раз, когда дверь открывалась». Что касается его друга, Гримсдайка, то он ученик Беспечного, оптимистичный парень, считающий, что экзамены — это всего лишь удача.

    Автор использует много специальных терминов, таких как трипос, наблюдатель, столбняк; разговорные слова, студенческий сленг: viva, firsts, second, porter, swot.

    Автор использует множество выразительных средств и стилистических приемов, чтобы сделать рассказ ярким и ярким:

    — Метафоры:

    • наткнулся на ответ, когда Ричард начинает отвечать на второй вопрос экзаменатора;

    • viva — судный день, автор ссылается на этот библейский факт при описании устного экзамена, который создает эффект дополнительного страха в эмоциональном состоянии учащихся и повышает значимость этого события;

    • допрос, автор употребляет этот термин для выражения отвращения студентов к viva;

    — Эпитеты:

    • расстроенный блеск, поэтому автор называет пропавшей надеждой студентов, не подготовленных к письменному экзамену должным образом;

    2 страницы, 587 слов

    Эссе по системе управления вступительными экзаменами в колледж

    Вступительный экзамен в Центральный университет Филиппин — Moises Padilla Campus для первокурсников и переводчиков сдается по традиции.В основном задержка зачисления в школу новых учеников связана с переносом результатов вступительных экзаменов. Ручная проверка документов требует много времени. Однако предлагаемый вступительный экзамен в колледж позволяет быстро отменить результаты экзамена. …

    • черные дни, писатель пытается передать чувство тщетности и отчаяния в описании последствий экзамена для студентов;

    — Сравнение:

    • Спустился по лестнице с ощущением, будто только что закончил восьмираундовый бой, мы видим сравнение между экзаменом и раундом в боксе;

    • борется, как корова в болоте — сбитый с толку студент сравнивает с коровой;

    — повтор:

    • Хорошо, хорошо — экзаменатор видит, что Ричард знает ответ.

    — Автономазия: Чтобы назвать психологические типы студентов, автор использует антономазию Беспечность, Откровенно обеспокоенный, Краммер и Старый Стаджер. Так что читатель с самого начала может понять «суть» этих людей. Описание их действий в зале ожидания делает изображения убедительными.

    Этот рассказ показывает напряженную атмосферу во время экзаменов и доказывает, что нервы студента всегда на пределе. Например, градация мира остановилась, движение остановилось, растения перестали расти, люди были парализованы, облака повисли в воздухе.Ветры стихли, приливы исчезли, солнце остановилось в небе, что подчеркивает нервное состояние Гордона. Он был на грани смерти, как приговоренный к смерти. Одно слово виноват или нет, и он будет жить или умрет.

    Что касается меня, я согласен с рассказчиком. Экзамен — и здесь я осмелюсь сказать, что не только выпускной, но и каждый экзамен — каждый раз похож на Судный день. Я всегда переживаю из-за них, у меня такие плохие чувства, что я не пожелаю своему злейшему врагу. И здесь я думаю, что отчасти проблема в том, что наши власти не думают и не видят это с точки зрения студентов.Это еще раз доказывает несовершенство нашей образовательной системы.

    монолитный — немецкий перевод — Linguee

    Докладчик, wh o i s монолитный a n d абсолютный […]

    в своем подходе осуждает любой антиевропейский религиозный фундаментализм, который угрожает

    […]

    Европейское процветание и демократия, не говоря уже о фанатизме, который в настоящее время пропитывает Северную Ирландию кровью, с продолжающейся жестокостью и насилием, потому что он избегает «как чума» посягательства на установленный порядок Европейского Союза, влияние католицизма и протестантизма и их собственные фундаменталистские группы, осуждая фундаментальную ортодоксию как анафему и обвиняя ее в резне в Боснии.

    europarl.europa.eu

    		 Monolithisch und vo ller Ab solutheitsansprche […]

    ergeht sich der Berichterstatter in Schmhreden gegen jede Ar t auer — und antieuropischen Religisen

    […]

    Fanatismus, der heraufzieht und den europischen Wohlstand und die Demokratie bedroht, wobei jeglicher Verweis auf Erscheinungen des Fanatismus, die in diesen Tagen mit derselben Hrte und Brutalitt ein Blutbad in Nordie derselben Hrte und Brutalitt ein Blutbad in Nordie Weird de Endenuf an der herrschenden Ordnung der Europischen Union, dem Katholizismus und dem Protestantismus und deren eigenen fanatischen Gruppen zu rhren, которые являются фанатичными ортодоксальными митсами Bannfluch belegt, которые находятся в Боснии.

    europarl.europa.eu

    Позвольте себе увидеть кокон стыда и вины, который окружает вас с головы до ног? как правило, энергия стыда и вины окружает человека, а не занимает определенное место в теле человека? вы почувствуете эту энергию, как будто это одеяло, которое вас окружает? позволить себе увидеть это одеяло стыда и вины? стыд и вина глубоко укоренились в прошлом? в вашей психологии, в детстве и в прошлых жизнях, в жизнях, восходящих к истокам времен? позвольте себе увидеть и почувствовать стыд и вину

    […]

    , который вас окружает? разрешить новый

    […] энергия, очень мощная rf u l монолитная e n er gy, для протекания […]

    кокон и растворить и

    […]

    сокрушить кокон? когда стыд и вина вытекают из кокона, позволяют им течь прямо в сердце Матери-Земли.

    kryon.org.za

    Erlaubt euch, den Kokon aus Scham und Schuld zu sehen, der euch von Kopf bis Fu umgibt? im Allgemeinen liegt die Energie von Scham und Schuld wie ein Kokon um einen Menschen, anstatt einen bestimmten Platz im Krper eines Menschen einzunehmen? diese Energie fhlt sich an wie eine Decke, die euch umhllt? erlaubt euch, diese Decke aus Scham und Schuld wahrzunehmen? Scham und Schuld sind tief in der Vergangenheit verankert? in eurer Psychologie, eurer Kindheit und in euren vergangenen Leben, Leben, die zurckreichen bis zum Anbeginn der Zeit? erlaubt euch, Scham und Schuld, die euch wie ein Kokon umgeben, zu sehen und zu

    […]

    флен? erlaubt der neuen Energie,

    […] eine s eh r ma chtv ol le monolithische En er gie, dur ch den Kokon […]

    zu flieen und den Kokon aufzubrechen

    […]

    und aufzulsen? whrend Scham und Schuld aus dem Kokon abflieen, lasst beides direkt in das Herz von Mutter Erde einflieen.

    kryon.org.za

    Если снова

    […] сначала рассмотрим t h e монолитный m a te риалов, мы можем полагаться […]

    на интегрированном заводе Ranshofen с его компетентным литейным цехом,

    […]

    , в котором в соответствии с пожеланиями заказчика производятся первоклассные материалы для последующей прокатки или фасонного литья и где могут быть выполнены требования к специальным сплавам.

    amag.at

    		 Betrachten wi r wi eder d ie monolithischen We rk stof fe z ue rst, so […]

    knnen wir auf den integrierten Standort Ranshofen mit seiner

    […]

    kompetenten Gieerei vertrauen, wo den Kundenwnschen entsprechend erstklassiges Vormaterial fr nachfolgendes Walzen или Formgieen erzeugt wird und spezielle Legierungsanforderungen erfllt werden knnen.

    amag.at

    Блочная ТЭЦ, проект Люксембург

    […]

    Архитектор Пауль Бретц, характеризуется бетонными стенами размером 40

    […] сантиметров, что дает это a монолитный a p pe arance.

    dyckerhoff.com

    Bei dem vom l Luxembourgischen Architekten Paul Bretz konzipierten Blockheizkraftwerk prgen die 40 cm

    […] dicken B et onwn de das monolithische Ers che inung sb ild.

    dyckerhoff.com

    В резолюции, озаглавленной «Формирование рынка вместо слепой веры или монополизации рынка», 40 ученых выразили критику, заявив, что «тенденция к так называемому свободному рынку, в настоящее время заметная в сельскохозяйственном секторе, с отменой квоты на молоко. (…) в сопровождении сохраняющейся политики предоставления преференций компаний, с влиянием, на рынке (становится) тенденцией к еще большему неравенству для подавляющего большинства участников рынка: для потребителей, чья свобода выбора будучи ограничены торговыми монополиями; для молочных фермеров, которых навсегда понижают в рейтинге до поставщиков сырья для молочной промышленности; для стран, не входящих в ЕС, чьи средства к существованию разрушаются демпинговой политикой промышленно развитых стран, которая заставляет их голодать; и для широкого круга общения

    […]

    слоев по всему миру, которые должны нести основную тяжесть

    […] все более гигантские a n d монолитные s t ru структура пищевой промышленности.

    europeanmilkboard.org

    40 Wissenschaftler haben in ihrer Resolution Marktgestaltung statt Marktglubigkeit oder Marktvereinnahmung «kritisiert, dass der Weg in den so genannten freien Markt, im Agrarbereich aktuell angezeigt durch die Abschaffote, дер…) bei einer weiter anhaltenden Politik der Bevorzugung von marktstarken Unternehmen fr die berwiegende Masse der Marktteilnehmer ein Weg in weiter wachsende Ungleichheiten (wird): Fr die Verbraucher, denen bei weitercheremonheirpoden Diesel Handens; fr die Milchbauern, die endgltig zu Rohstofflieferanten der Milchindustrie degradiert werden; fr die Drittlnder, fr die Die Dumpingpolitik der Industrielnder subsistenzzerstrend und hungererzeugend wirkt und fr breite Bevlkerungsschichten

    […]

    berall auf der Welt, die das Risiko einer

    […] immer g игант isc her en und mo nol iith ische re n Aufstellung […]

    einer Lebensmittelbranche zu tragen haben.

    europeanmilkboard.org

    Полупроводниковое устройство включает ng a монолитный i n te решетчатый распределенный усилитель […] Схема

    на подложке для работы

    […]

    на частотах в высокочастотном и / или микроволновом диапазоне, эта распределенная схема включает в себя множество связанных каскадов, каждый из которых имеет, по крайней мере, транзистор, включая электроды, по крайней мере, один из этих электродов, называемый первым электродом, соединенный по переменному току с землей, отличающийся тем, что что в каждой рассматриваемой ступени переменного тока упомянутый первый электрод соединен с землей через две ветви, одна ветвь, называемая первой ветвью, подключается непосредственно к первому шлейфу заземления, а одна ветвь, называемая второй ветвью, соединяется со вторым шлейфом заземления через резистор.

    v3.espacenet.com

    		 Halbleitervorrichtung mi t ein er monolithisch au f einem Substrat integ ri erten […]

    Kettenverstrkerschaltung zur Funktion im Bereich

    […]

    der Hoch- und / oder Hyperfrequenzen, diese Kettenschaltung enthlt eine Vielzahl an gekoppelten Stufen mit jeweils mindestens einem Transistor mit Elektroden, von denen mindestens eine der Elektroden, die sogenannte erste erste Elektrode, der Elektroden, gekoppelten, gekoppelten, индивидуальный jeder betrachteten Stufe abwechselnd die besagte erste Elektrode ber zwei Zweige mit der Masse verbunden ist, und ein besagter zweiter Zweig ber einen Widerstand an einen zweiten Massekontakt angeschlossen ist.

    v3.espacenet.com

    Только при предварительном условии

    […] что сам Бог есть n ot a монолитный S e lf но связь между […]

    Я и Ты, между Отцом

    […]

    и Сын, и только при дополнительном предварительном условии, что он может Духом Святым передать эти отношения, которые Он также имеет, с внешним миром, можно последовательно думать, что существо, что человек Иисус является связью вечных Логос Отцу (т.е. Вторая Божественная Личность) (!).

    con-spiration.de

    Nur unter der Voraussetzung,

    […] dass G ot t se lbe r k ein monolithisches Ich , s ond ern Be ziehung […]

    zwischen Ich und Du, zwischen Vater

    […]

    und Sohn ist; und nur unter der weiteren Voraussetzung, dass er diese Beziehung, die er ist, auch nach auen mitteilen kann im Heiligen Geist, kann man widerspruchsfrei denken, dass ein Geschpf, nmlich der Logic Jesus, die Beziehung des ewite gttliche Person) ist (!).

    con-spiration.de

    В зависимости от требований, предъявляемых к компоненту с точки зрения геометрии, нагрузки и критериев конструкции, армированный непрерывным волокном

    […] Пластмассы

    идеально подходят для разных конструкций: обычно только высокие

    […] требуется жесткость, a n d монолитный s t ru подходят.

    rohacell.com

    Je nach den an das Bauteil gestellten Anforderungen in Bezug auf Geometrie, Lastfall und Auslegungskriterium bieten sich bei endlosfaserverstrkten Kunststoffen

    […]

    unterschiedliche Bauweisen an: Wird ausschlielich eine hohe Festigkeit

    […] geford er t, si nd hu fig monolithische Str ukt ure n gee ig net.

    rohacell.com

    До середины прошлого года государственная промышленность составляла в основном, но не исключительно,

    […] под управлением t h e монолитный C S SC .

    eur-lex.europa.eu

    Bis Mitte letzten Jahres wurde die staatliche Schiffbauindustrie vor allem, wenn auch nicht

    […] ausschlielich , von d em Kolo CS SC ko nt rolliert.

    eur-lex.europa.eu

    Вот почему все весы нового Sartorius CP

    […] серии оснащены wi th a монолитным w e ig h доступна ячейка […]

    только от Sartorius.

    sartorius-stedim.com

    Alle Modelle der neuen Sartorius CP sind deshalb mit dem nur von

    […] Sartorius v erf gbar en , monolithischen W g esys tem au sgestattet.

    sartorius-stedim.com

    Это сырье служит, с одной стороны, в качестве основного материала для конечных огнеупорных изделий, производимых на других заводах RHI и,

    […]

    , с другой стороны, используется в Брайтенау для

    […] производство unsha pe d ( монолитный ) e nd продуктов […]

    (смеси) для сталелитейной промышленности.

    rhi-ag.eu

    Dieser Rohstoff dient einerseits anderen RHI Werken als Ausgangsmaterial fr

    […]

    Feuerfest-Endprodukte und andererseits wird er in Breitenau zu

    […] ungefo rm ten Finalprodukten (Ma ss en) fr […]

    die Stahlindustrie weiterverarbeitet.

    rhi-ag.eu

    O n l y монолитный a n d q ua s i NC epts с […]

    их основные преимущества (см., Например, информацию о продукте

    […]

    лист «Блоки цилиндров, литые под низким давлением») дополнительно беспроблемно подтверждают частые запросы на блоки цилиндров максимальной компактности (минимальная ширина земли между цилиндрами = минимальное расстояние между цилиндрами) или, соответственно, отверстие цилиндра как можно большего размера на заданном расстоянии между цилиндры.

    kspg-ag.de

    		 N u r monolithische u nd qua simonolithische K на zepte […]

    untersttzen ber ihre prinzipiellen Vorteile (siehe z. B. auch Produktinformationsblatt

    […]

    «Niederdruckguss-Zylinderkurbelgehuse») hinaus problemlos den hufigen Wunsch nach mglichst kompakten Zylindereinheiten (Minimale Stegbreite zwischen den Zylindern = minimaler Zylinderabstand) bzw. mglichst groer Zylinderbohrung bei vorgegebenem Zylinderabstand.

    kspg-ag.de

    Программа доставки

    […] для резки iz e , монолитный , i pa сейф ламинированный […]

    безопасное стекло

    interpane.com

    Lieferprogramm und Maximale Abmessungen fr ipasafe

    […] Verbund-Sicherheitsgla s, Fes tma e, monolithisch

    interpane.com

    Экзотермический способ старения бетона является основой всех регламентов разрабатываемой технологии производства опалубки и бетонных работ, разрабатываемых

    . […]

    лаборатория, строительство

    […] транспортные средства с th a монолитный c o nc ретен и усиленный […]

    бетон и изготовление

    […]

    сборный железобетон (плиты БМП, балки и блоки зданий и надстроек и др.).

    cveaz.com

    Exotherme Aging konkrete Weise die Grundlage fur alle Vorschriften der entwickelten Technologie und Herstellung von Schalungen und konkrete Arbeit, die im Labor

    […]

    entwickelten, den Bau von

    […] Verkehrsanlage n mit eine r monolithischen B eton -und S tahlbetonarbeiten […]

    sowie die Herstellung von

    […]

    Betonfertigteilen (BMP Platten, Balken und Blocke von Gebauden und Aufbauten и т. Д.

    cveaz.com

    Производство сборного железобетона и железобетона

    […]

    конструкции и строительство зданий

    […] любой масивности i o f монолитный c o nc ретен и усиленный […]

    бетон использовать технологический

    […]

    оборудования и технологических приемов и средств, в очень рациональном использовании как экзотермического тепла, выделяющегося при гидратации, так и защиты бетона от потерь воды зачиннення.

    cveaz.com

    Die Herstellung von vorgefertigten Beton-und Stahlbeton Strukturen

    […]

    und der Errichtung von Gebauden

    […] Aller ma sy vnost i v on monolithischen Be ton -und St ahlbeton […]

    die technologische Ausrustung und

    […]

    technologische Verfahren und Mittel, mit einem sehrrational, wie es mit exotherme Warme wahrend der Hydratation freigesetzt und zum Schutz Beton aus Wasserverluste zachynnennya.

    cveaz.com

    Sartorius остается единственной компанией

    […] в мире до u s e монолитный w e ig h клеточная технология, […]

    , что обеспечивает стабильно высокий уровень

    […]

    степени точности и символизирует знаменитую надежность, присущую только подлинным лабораторным весам Sartorius.

    sartorius-mechatronics.com

    Die weltweit nur von

    […] Sartoriu s verf GB are monolithische Wg esy стержень te chnologie […]

    berzeugt mit einzigartigen Voraussetzungen

    […]

    fr eine dauerhaft hohe Messgenauigkeit und steht fr die sprichwrtliche Zuverlssigkeit einer echten Sartorius Laborwaage.

    sartorius-mechatronics.com

    Многокристальные интегральные схемы, состоящие из двух или

    […] подробнее interconnect ct e d монолитный i n te решетчатых контуров […]

    в совокупности во всех отношениях

    […]

    неделимо, на одной или нескольких изолирующих подложках, с выводами или без них, но без других активных или пассивных элементов схемы.

    eur-lex.europa.eu

    Integrierte Multichip-Schaltungen bestehen

    […] aus zwe i или meh r monolithischen i nte grier te n Schaltungen, […]

    die miteinander verbunden

    […]

    und auf praktisch untrennbare Weise vereinigt sind, auch auf einem oder mehreren isolierenden Trgern, auch mit Anschlussrahmen (so genannte lead frames), jedoch ohne andere aktive oder passive Bauelemente.

    eur-lex.europa.eu

    В систему интегрировали ed ( « монолитный » ) ra и так не понадобилось […]

    , чтобы провести четкое различие между

    […]

    стороны, разрешение на движение и, с другой стороны, регистрация в парке железнодорожных вагонов.

    otif.org

    		 Im System de r integ rie rte n («monolithischen») E ise nba hnen wa r es nicht […]

    notwendig, klar zwischen der Zulassung der Fahrzeuge

    […]

    zum Verkehr einerseits und der Einstellung in den Wagenpark einer Eisenbahn andererseits zu unterscheiden.

    otif.org

    В отличие от обычного

    […] работы wi t h монолитный d o у.е. ments, технические […]

    авторов, работающих с edps, используют стандартизированные

    […]

    текстовых блоков документа, которые можно комбинировать и связывать друг с другом посредством взаимных ссылок.

    acando.de

    Im Gegensatz zur konservativen

    […] Arbei ts weise mi t monolithischen D oku mente n arbeiten […]

    die technischen Redakteure im edps mit

    […]

    typisierten Dokumentbausteinen, die miteinander kombiniert und gegenseitig referenziert werden knnen.

    acando.de

    После идей, которые реставраторы внедрили в поле

    […]

    искусства и литературы преодолено

    […] полностью и t h e монолитный i d eo логическая система […]

    Партии утверждено

    […]

    среди людей, мы должны глубоко изучить положительные аспекты стиля сидзё как формы литературы, чтобы ссылаться на них по мере дальнейшего развития поэтической литературы.

    naenara.com.kp

    Da die Nachwirkungen des ideologischen Giftes, das die Archaisten im Bereich der Literatur und Kunst verbreitet hatten,

    […]

    konsequent berwunden wurden und bei den

    […] Menschen sic h das einheitliche ide ol ogische […]

    System der Partei einbrgerte, mssen wir

    […]

    die Positiven Seiten der Sijo-Form als einer Literaturgattung grndlich studieren und sie so bei der Weiter entwicklung der Poesie nutzen.

    naenara.com.kp

    Господин Президент, Люксембургский Совет медленно продвигается к утверждению истины, которая будет раскрыта позже, потому что в настоящее время это будет звучать слишком резко для ушей сторонников

    . […]

    сверхдержава: расширенной Европы не будет

    […] в состоянии соответствовать t h e монолитному m o de l, который уже […]

    на пятнадцать не годится.

    europarl.europa.eu

    Der Europische Rat в Люксембурге hat sich ganz sachte auf die Besttigung einer Wahrheit zubewegt, die erst spter aufgedeckt werden wird, da sie heute in den Ohren derjenigen, die fr einen Superstaat sind, zu hart

    […]

    Klingen Wrde, nmlich da sich das

    […] erweitert e Europ и em monolithischen Mo del l nic ht fgen […]

    kann, das sich bereits fr fnfzehn

    […]

    Mitglieder als ungeeignet erweist.

    europarl.europa.eu

    Если вы хотите добавить жидкий азот во время измельчения, это возможно только при использовании

    […] Набор для измельчения из нержавеющей стали

    (номер детали 46.2140.00), поскольку шлифовальный комплект

    […] Чаша из цельного материала ia л ( монолит ) !

    fritsch.de

    Soll der Mahlung flssiger Stickstoff zugegeben werden, so ist dies nur bei Verwendung der rostfreien

    […]

    Edelstahlgarnitur (Best.-Nr. 46.2140.00) mglich, da die Mahlschale aus

    […] volle m Mater ial hergestellt wir d (mo no litisch)!

    fritsch.de

    В то время как продукция n o f монолитная b a ll безнадежные шпалы […]

    для высокоскоростной связи на Тайване уже завершено, работа в

    […]

    совместно с High Speed ​​Project HSL-Zuid в Нидерландах работает на полной скорости.

    pfleiderer.com

    		 Whrend die Prod uk ction von «Feste F ahr bahn» -S chwellen […]

    fr die Hochgeschwindigkeitsstrecke в Тайване inzwischen abgeschlossen

    […]

    ist, laufen die Arbeiten im Rahmen der Beteiligung am High Speed ​​Projekt HSL-Zuid in den Niederlanden auf vollen Touren.

    pfleiderer.com

    Для вентилируемого водонепроницаемого фасада требуется цементная плита AQUAPANEL1 Outdoor, когда Test Studio разработала

    […]

    Бизнес-центр Карамфил,

    […] они стремились достичь и монолитного l o ok , не делая при этом никаких компромиссов […]

    о функциональности и безопасности здания.

    аквапанель.com

    Eine hinterlftete wasserbestndige Fassade bentigt AQUAPANEL1 Цементная плита Outdoor Als Test Studio das

    […]

    Бизнес-центр Карамфил

    […] entwarf, suchte man nach einem klassisch en , einheitlichen L oo k ohne […]

    dafr Kompromisse bei der

    […]

    Funktionalitt oder der Sicherheit eingehen zu mssen.

    aquapanel.com

    Рулевое управление SP 250 специально

    […]

    разработан для соответствия требованиям скользящей формы

    […] асфальтоукладчик для производства s ma l l монолитный p r из плит и плит с узкой проезжей частью.

    wirtgen.de

    Die Lenkung des SP 250 ist speziell auf die

    […]

    Anforderungen eines Gleitschalungsfertigers

    […] fr den E inba u kl ei ner monolithischer Pro fi le u и s ch maler […]

    Fahrbahnen ausgelegt.

    wirtgen.de

    T h e монолитный s u bs каркас каркасной коробки […]

    — главная гарантия непревзойденной жесткости печатных секций.

    kba-print.de

    		 D i e monolithische U nte rbaug us sbox ist […]

    der Hauptgarant fr die hohe Steifigkeit der Druckwerke.

    kba-print.de

    В результате

    […] увеличивающаяся интеграция n o f monolithic w e ig шарнирные системы, далее […] Достигнуто

    успеха по

    […]

    упрощение, повышение производительности и снижение затрат.

    sartorius.com

    Durch die

    […] zunehmende In tegr atio n monolithischer W ges yste me konnten […]

    weitere Erfolge im Hinblick auf Vereinfachung, Leistungsverbesserung

    […]

    und Kostenreduzierung erzielt werden.

    sartorius.de

    Чтобы расширить нашу деятельность по производству пластмасс в Австралии и Новой Зеландии, мы также приобрели австралийскую компанию Laserlite, которая производит и продает ut e s монолитные s h ee t на основе на поликарбонате (ПК) и поливинилхлориде (ПВХ).

    bayer.com

    		 Zur Erweiterung unserer Kunststoffaktivitten в Австралии и Neuseeland haben wir auerdem den australischen Hersteller Laserlite bernommen, der Massivplatten aus Polycarbonat (PC) and Polyvinylchlorid (PVC) fertigt und vermarktet.

    investor.bayer.de

    Легкая, но устойчивая конструкция Для достижения желаемого корпоративного вида архитектор выбрал цементную плиту AQUAPANEL2 Outdoor с соответствующими системными аксессуарами в качестве идеального решения для достижения легких, но сильных высот, а также , a монолитных l o ok .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
