Четырехскатные крыши домов разновидности: Четырехскатные крыши домов разновидности — Кровля и крыша
четырехскатные крыши частных домов на фото
При строительстве частного дома абсолютно все собственники жилья хотят создать интересный интерьер дома, наполнить его уютом и комфортом. Во время этого часто забывают, что нужно уделять внимание не только интерьеру постройки, но и ее внешнему виду. Именно экстерьер влияет на восприятие дома, визуальную оценку возможностей и состоятельности собственника жилья.
Не малую важность имеет выбор типа крыши, ведь именно она может стать украшением дома, подчеркнув его оригинальность и особенность. Четырехскатная крыша труднее в сооружении и монтаже, если сравнивать с односкатной, двухскатной или плоской крышей. Несмотря на это она имеет ряд своих поклонников, и пользуется популярностью за счет того, что имеет более привлекательный и замысловатый вид.
Помимо внешнего облика многие преимущества четырехскатной крыши заключаются в ее конструктивных особенностях. Она имеет более прочную и жесткую стропильную систему, лучше справляется с нагрузками ветра и снега, более устойчива к внешним факторам.
Виды
Стропильная система, ее конструкция и некие нюансы по созданию и монтажу зависят от того, какой тип четырехскатной крыши используется. На данный момент выделяют:
- Шатровую.
- Полувальмовые датскую и голландскую.
- Вальмовую.
Четырехскатную крышу шатрового типа используют в основном на домах, имеющих квадратную форму. В данном случае все скаты имеют одинаковые размеры и форму, а внешне напоминают равнобедренные треугольники.
Датская полувальмовая – нижнюю часть бокового ската монтируют, под коньком устанавливают вертикальный фронтон. При использовании такой крыши мансардные окна не понадобятся, ведь естественное освещение будет обеспечивать вертикальное остекление чердачного помещения.
Голландская вариация многими элементами относится к двухскатному типу крыш. Вся разница в том, что данный вид все же состоит из торцевых треугольных скатов, однако они имеют обрезанный вид (вальмовая с усеченными боковыми скатами). Длина боковых плоскостей в 2-3 раза меньше, чем основных, внешне похожих на трапецию. Крыша хорошо справляется с нагрузками ветра и снега, на чердаке можно устанавливать обычные окна.
Вальмовая – классика четырехскатных крыш. Два ската имеют трапециевидную форму, торцевые скаты – прилегающие треугольники. При сборке стропильной системы необходимо использование накосных стропил.
Четырехскатная крыша – удобно, практично, функционально и эстетично привлекательно. Однако, не стоит забывать о том, что это еще и дорого, ведь такой тип крыши имеет сложности по расчетам и создании стропильной системы.
Проектирование
Каркас имеет ряд элементов, каждый из них играет весомую роль, несет функциональную нагрузку. Для создания прочной конструкции нужно провести расчеты и вычисления. Многие умельцы отказываются от помощи профессионалов, решив, что смогут справиться со строительством крыши самостоятельно. В случае с четырехскатной крышей это может стать большой ошибкой, ведь неточности в расчетах стропильных систем недопустимы. Даже если монтаж кровли будет проводиться самостоятельно, то за стропильной системой и ее расчетами лучше обратиться к архитектору, способному помочь.
В проекте крыши указывают функциональную нагрузку каждого элемента, его габариты. Также архитекторы обязаны подробно описать узлы и соединения стропильной системы для того, чтобы монтаж конструкции был проще. При качественно выполненном проекте достаточно закупить материалы, инструменты и заняться возведением крыши.
Если же нет денег на профессионального архитектора, и расчеты будут проводиться самостоятельно, то лучше использовать вспомогательные средства, компьютерные программы, предназначенные для расчета четырехскатной крыши, таким образом минимизировать вероятность ошибки. После этого нужно провести разметку, точность которой также очень важна, она повлияет на то, будут ли дополнительные финансовые траты.
В первую очередь нужно выбрать угол наклона скатов, чем он больше, тем больше будут расходы на закупку материалов, строительство каркаса в целом. Если же угол будет слишком маленький, то также потребуются существенные затраты на создание максимально мощной стропильной системы, так как нагрузка ветра и снега на поверхность крыши возрастет. Именно поэтому нужно найти оптимальный вариант, провести ряд расчетов, после чего построить практичную, функциональную, а главное надежную крышу.
Виды стропильной системы

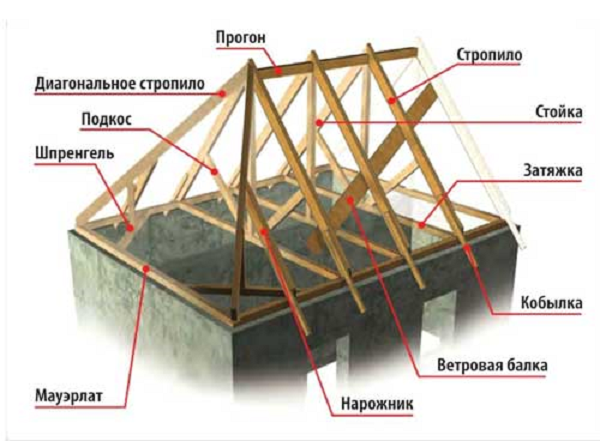

Конструкция четырехскатной крыши аналогична другим типам крыш, ведь она состоит из кровельного пирога, возлагаемого на каркас и стропильную систему. Очень важным моментом станет распределение нагрузок, необходимо, чтобы оно было равномерным. При строительстве четырехскатной крыши можно использовать разные стропильные системы, выбор зависит от размеров дома, наличия несущих стен внутри сооружения. В целом же различают два типа стропил: наслонные и висячие.
Особенности по установке
Элементы четырехскатной крыши, используемые в стропильной системе, образуют ферму, основание которой состоит из треугольников. Это объясняется тем, что именно треугольник обладает высоким уровнем жесткости, благодаря чему вся стропильная конструкция получается достаточно прочной. Основными несущими элементами стали стропильные ноги, монтаж которых нужно проводить в соответствии с проектом.
Изначально проводят укладку мауэрлата, распределяющего нагрузку. Нужно отметить такую особенность, что в четырехскатной крыше его нужно укладывать не только по длине, а со всех четырех сторон. Стропильные ноги нужно опереть на промежуточные прогоны, для равномерной передачи нагрузки от крыши на стены здания, фундамент. Также в конструкции четырехскатной крыши необходимо обязательное использование скользящих опор для стропил, способных сделать крышу более прочной и надежной. Помимо этого, они влияют на то, как будет закреплен кровельный пирог, его устойчивость к внешним факторам. Учитывая все нюансы, тонкости и сложности, связанные с монтажом четырехскатной крыши, рекомендуется привлечение специалистов, гарантирующих качество и надежность конструкции.
виды конструкции + устройство своими руками
Четырехскатная кровля, называемая также вальмовой — очень популярна при сооружении индивидуального жилья во множестве государств-членов Евросоюза. Помимо, кстати, Скандинавии, похожей микроклиматом и ремонтными устоями с главной и северной Р Ф. Варяги, так же как и восточные славяне, предпочитали возводить из цельного дерева и организовывать простые двускатные крыши. Сегодня безграничной глобализации предрасположены все отрасли деятельности человека, также архитектура и строительство. Вальмовая мягкая кровля certainteed дома за городом сейчас понравилась обитателям бывших советских республик и стала важной частью пейзажа наших поселков и маленьких мегаполисов.
Видео-рекомендации по изоляции тепла скатной кровли
Превосходство и плохие качества системы
Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.
Превосходства вальмовой кровли:
- Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
- Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
- Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
- Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким. Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
- Вальмовая кровля красива. Правда и не все с данным согласны.
Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков
Плохие качества вальмовой кровли:
- Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.
Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа
- Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.
Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.
- Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.
Еще 1 способ встройки в кровлю полноценных окон.
Вариации четырехскатной кровли
- Традиционная кровля с четырьмя скатами подразумевает прямые, без переломов стропилины, угловые ребра начинаются от конька, все свесы располагаются на одной высоте.
крыши и Основной тип. Две торцевые стороны имеют форму треугольника, другие две — трапеции. Большие свесы прекрасно оберегают фасад от осадков, да и возле дома можно спокойненько обойти в ливень.
- Шатровая кровля является разновидностью четырехскатной, в какой все ребра сходятся в одной главной точке.
Шатровая кровля лучше подходит для квадратного плана дома
- Датская вальмовая кровля — разновидность четырехскатной кровли с расположеными сверху коротких скатов фронтонами.
Схема системы стропил датской четырехскатной кровли. Маленький щипец сверху короткого ската используют для проветривания или освещения.
- В датскую кровлю можно вмонтировать полноценные отвесные окна.
Отвесные окна
- Еще одна разновидность трудоёмкой датской вальмовой кровли с 2-мя скатами в коротком срезе.
Подобный тип кровли называют голландским
- Полувальмовая кровля (также именуемая полувальмовая с фронтоном) в действительности считается разновидностью двускатной, потому что все стропильные ноги, опирающиеся на мауэрлат, установлены на длинной стороне и параллельно один к одному.
Полувальмовая кровля
- Ломаная четырехскатная кровля еще называется мансардной вальмовой. Она тяжелее в производстве, но дает возможность отвести приличную площадь под помещения для жилья.
Ломаная форма кровли дает возможность разумнее применять пространство мансарды, но обойдется дороже
- Ломаная четырехскатная кровля — характерная линия классической архитектуры Китая, Японии и Кореи. Только излом они выполняют не в ту сторону, в какую приучились мы.
Ломаная четырехскатная кровля
- Вальмовая кровля может быть не только четырехскатной, вероятны разные конфигурации различных видов систем.
Комбинированный вид кровли, где объединена вальмовая и двухскатная система.
- Многоскатная вальмовая кровля
Эта кровля вальмовая, но скатов значительно больше, чем четыре. Но принцип, по какому собирается система стропил — такой же, как у обычный четырехскатной.
Отличительные характеристики системы системы стропил
Рассмотрим, как выполнить четырехскатную кровлю самостоятельно, при этом обеспечив ее прочность и крепость. Подберём простую систему с главной опорой.
Так как только часть стропилин в главном разделе длинной стороны имеют полную длину и сходятся в зоне конька, не вся система стропил может быть перетянута затяжками — в зоне вальм они не заработает так, как в двускатной кровле. Также часто в борьбе за высоту чердачного этажа мауэрлат располагают намного выше поверхности пола и балок (затяжек). И поэтому исходить будем из того, что в нашем случае система стропил четырехскатной кровли не будет применять затяжки как компонент системы. Главную нагрузку в самом центре кровли будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

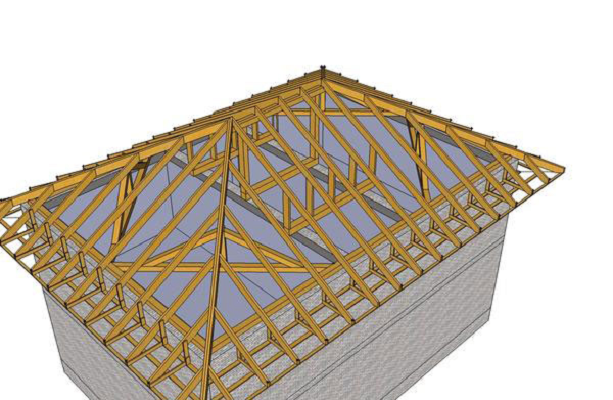

Обычная система четырехскатной кровли с опорой в зоне конька
Коньковую опорную балку должны держать стойки. Чтоб воспринимать достаточно солидную нагрузку от них, в идеальном случае снизу обязана находиться внутренняя несущая стена. Если такой нет, балки перекрытия обязаны быть достаточно мощными, чтоб выдерживать вес главной части кровли. Например если цокольный этаж перекрыт сборными плитами из железобетона перекрытия, их несущей способности, в основном, достаточно и опоры стойки можно ставить на панели через горизонтальный брус из дерева.
Не обязательно опора обязана находится в зоне конька. Стойки могут находиться по сторонам от конька, другими словами территорий опирания, размещенных вдоль конька может быть две и больше.

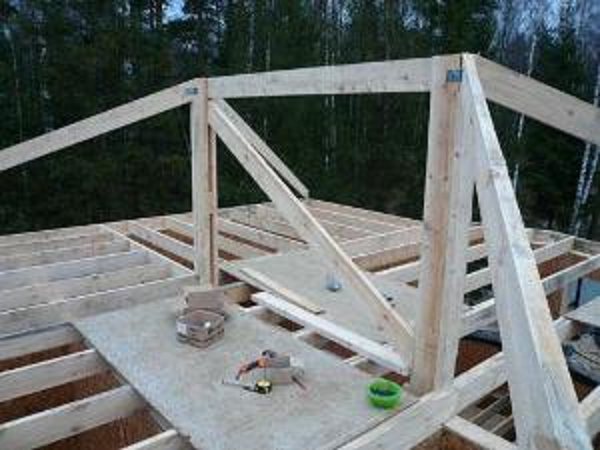

На фотографии заметно, что конек не опирается на стойки.
Опирание конька выполняется по обоим сторонам вдоль конька на стойки. В этом случае стойки держат конкретно стропилины, балка не использовалась. Каждому стропильному бруску подходит собственная стойка. Достаточно крепкое решение.

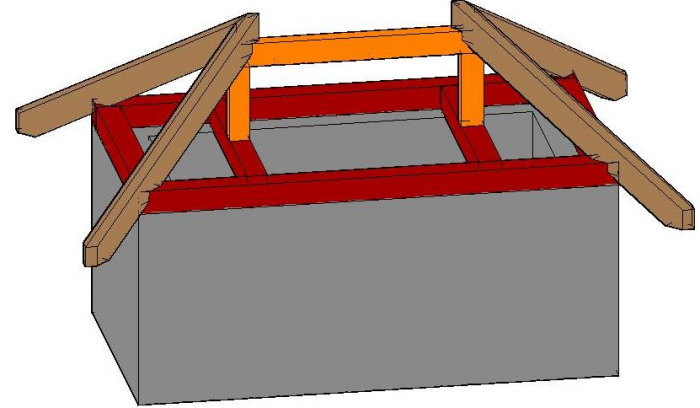

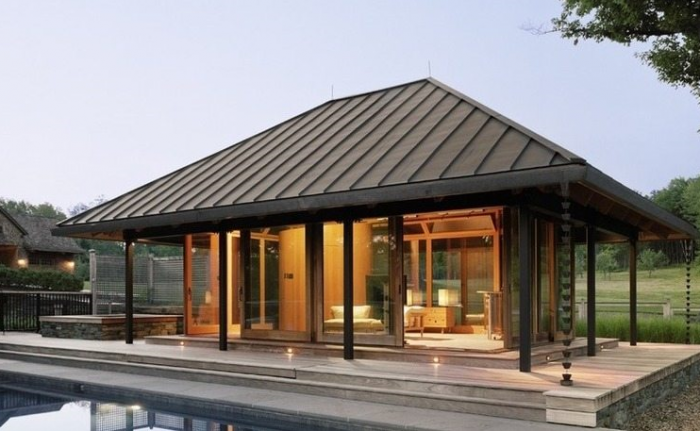

Четырехскатную кровлю над маленьким строением можно установить без стоек
При маленьких пролетах (до 4 метров) можно обходится без стоек. Но если имеется возможность, хотя бы в территориях пересекания конька с накосами необходимо расположить по одной затяжке и стойке.
Маленькое строение перекрыто без применения стоек или затяжек
Система стропил шатровой кровли фактически похожа вальмовой четырехскатной. Только взамен конькового бруска рекомендуется установить главную опору. Или устроить закрытый опорный контур из балок и стоек.
Вариации системы стропил шатровой кровли. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно применять для различных типов вальмовых кровель.
Очерёдность монтаженесколько много кровли
В первую очередь, как и во всех вариантах крыш, устанавливается мауэрлат. Для домов из каркаса это верхняя обвязка панели стены, под срубы — верхний венец. Вместо мауэрлата применяют брус из дерева сечением от 10х10 см, зачастую не меньше 10х15 или 15х15 см. Нужно стремиться к тому, чтоб он был целостным по всей длине. Креплению бруска нужно выделить большое внимание. Для стены из камня прекрасным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заблаговременно встроенными в него закладными деталями (шпильками с резьбой от М12 и выше). Если это не получается, нужно будет закрепить в кладке шпильки с металлическими распорными дюбелями.
Схема крепежа мауэрлата в кладку из камня
Соеденения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Прочно обязаны быть связаны углы пластинами из металла, уголками, скобками.
Схема месторасположения мауэрлата на поверхности стены. Посмотрите на стык компонентов и соединение углов. С правой стороны продемонстрирована установка бруска на монолитный пояс.
Второй шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, в основном, подбирают брусок 10х10-10х15 см, для балки более большого сечения: 8х16, 10х20 и больше. Идеальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку поменьше крутит при высыхании. Это же правило правильно и для стропильного бруска.
Стойка и опорная балка в этом случае размещены паралельно коньку
В каркасно-щитовых зданиях опорные балки зачастую не используются, ставят только стойки с шажком стропилин. При любых обстоятельствах на конек ставят брусок, только меньшего сечения. Можно применять рядовой стропильный компонент. Конек опирают на не постоянные стойки, какие после снимают. Конек является направляющим компонентом для установки всей конструкции.
Ставятся стойки в доме по каркасной технологии. После того как провели монтажные работы стропилин их обрезают на нужной высоте.
Такой опорный контур ставят под шатровую кровлю, он заменяет главную опору

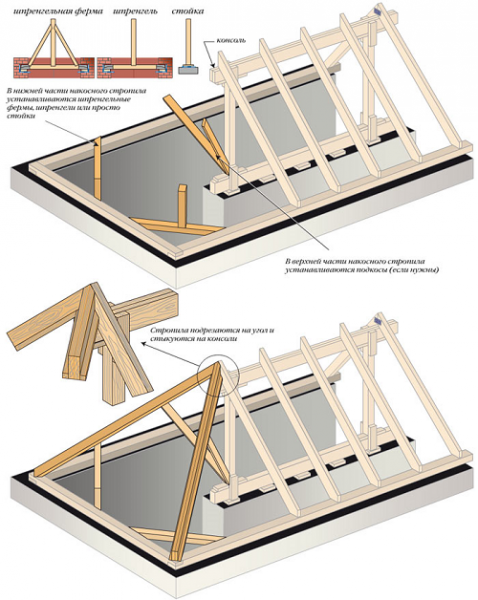

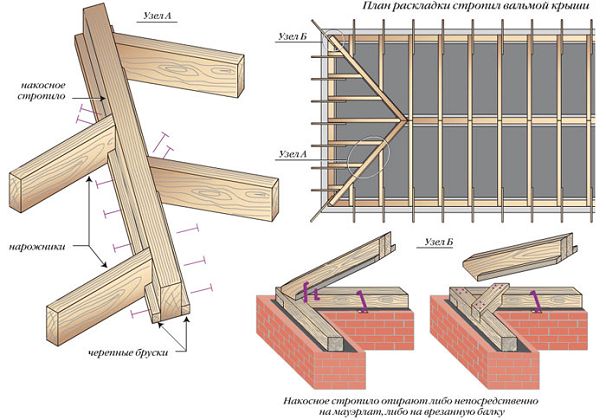

В третью очередь ставят угловые (накосные) стропилины. Нагрузки на них выше и сечение обязано быть выше. Правда порой любят сперва установить рядовые полной длины, и уж потом устанавливать накосы. Это непринципиально.
Система стропил вальмовой кровли сруба из дерева. В этом случае обошлись вообще без стоек, взамен этого перетянули часть сверху стропилин двойными в горизонтальном положении стяжками. Стропилины на стену сруба лучше устанавливать на скользящих опорах.
Сперва устанавливаются стойки и коньковая балка. Следующим шагом накосные стропилины, ставят рядовые. Угловые (накосные) стропилины устанавливаются из бруска того же сечения, что и другие. Это неверно. Нагрузка на него намного выше и сечение обязано быть мощнее.
Скользящие опоры — оптимальное решение крепежи стропилин к стенке для сруба
Потом устанавливаются оставшиеся стропильные ноги, также короткие. Сами стропилины обязаны быть целостными, в исключительном случае на стык нужно установит накладки длиной не меньше 1,5 метра и прикрепить их с двух сторон в нескольких точках. Соеденения элементов из дерева можно делать нахлестом, при помощи накладных пластин из металла. В территориях опирания стропилин на мауэрлат и балки следует делать опорные врубки и применять надежные элементы из металла.

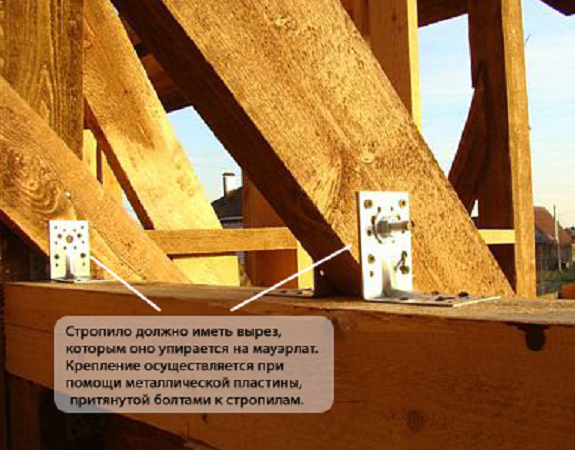

Так скрепляют стропилины к мауэрлату и балкам
В согласии с таблицей можно примерно установить сечение бруса сделанного из дерева для стропильных ног.
Для углового стропилины полученное значение необходимо повысить не меньше чем в 1,5 раза
Система стропил готова. Сейчас нужно подобрать вид крыши и заняться устройством оптимального ему основания: сплошного настила или обрешетки, если необходимо контррейки и ветрозащиты.
Четырехскатная кровля собственными руками — выполнимая задача, как минимум, для простого в плане дома. Единые правила для всех видов вальмовой кровли: мауэрлат обязан быть прекрасно закреплён и совмещён на углах, начать необходимо с конька, стойки нуждаются в хорошем основании. Нужно обеспечить надежное опирание кровли при большом пролете и смотреть за надежностью всех соединений.
Фиксирование компонентов будет лучше при эксплуатации специализированных сегодняшних железных элементов крепежа для дерева, да и трудиться будет очень легко. Разумеется, нужно владеть хотя бы изначальными способностями плотницких работ. Сильно помогает присутствие электрического инструмента: дрели, дисковой или бензопилы. Также нужно запастись ручным инструментом: пилами, стамесками, молотками. Потребуются устройства для измерений: столярный уровень, отвес, рулетка, шнур.
проекты частных домов и виды четырехскатной кровли + фото
Дом неотъемлемая составляющая жизни любого человека. И неважно живете вы в собственном доме или снимаете в аренду.
А может вы в данный момент занимаетесь его постройкой?
Для тех, кто решил самостоятельно возводить дом важно помнить, что особое внимание следует уделить крыше.
Этот конструктивный элемент имеет особую важность, как с эстетической точки зрения, так и практической. Ведь ему придется защищать всю постройку от различных погодных условий:
- Дождь;
- Снег;
- Град;
- Ветер;
- Солнце.
Поэтому перед постройкой необходимо продумывать заранее, какую форму будет иметь крыша? Каким кровельным материалом лучше ее перекрыть? Произвести необходимые расчеты вальмовой крыши перед началом постройки, чтобы в период перекрытия не возникло проблем.
Содержание статьи
Какие бывают крыши?
Форму лучше подбирать ориентируясь на климат того региона где вы живете. От этого зависит насколько будет эффективна защита всего здания в разные периода года.
Они делятся на:
- Плоские;
- Скатные.
У каждой их них есть свои преимущества и недостатки.
Но в регионах с частыми осадками в виде дождей, снегопадов или града, лучше всего устанавливать скатные варианты.
Благодаря углу наклона осадки не накапливаются на плоскости, а сходят по скатам в специальные водовороты. Углы наклона выбирается в соответствии с желанием застройщика, начиная от 10 градусов.
Они также делятся на несколько видов:
- Односкатные;
- Крутой угол двускатной поверхности;
- Пологая форма двухскатной плоскости;
- Ломаная с расположением мансарды;
- Вальмовая с четырьмя сторонами под скаты;
- Полувальмовая;
- В виде шатра с четырьмя скатами.
Подробнее о видах крыш вы можете прочитать здесь.
ВАЖНО!
Выбирая подходящую форму необходимо учитывать ряд факторов: насколько обильны осадки в вашем районе; дуют ли ветра и особенно, какой силы и длительности, это важно для выбора подходящего угла наклона.

Виды крыш
Четырехскатная кровля – что из себя представляет, и каких видов бывает?
Основное отличие вальмовой крыши от всех это наличие четырех скатов. Стропильная система состоит из двух больших частей, которые имеют форму трапеции, а маленькие треугольника.
Назвали этот вид из-за его треугольных скатов расположенных на фронтальной стороне.
Для постройки подобной конструкции необходима двойная стяжка и балки. Еще следует обустроить водостоки к каждому скату, чтобы влага не повредила стены дома.
Планируя конструкцию водостоков, следует продумать, куда будут стекать осадки, некоторые совмещают стоки с общей канализационной системой. Но тут важно учитывать количество осадков в вашем регионе.
Вальмовая кровля обладает массой преимуществ, основной из которых является ветровая защита от сильных порывов. Подобная конструкция меньше подвергается деформации и служит значительно дольше двускатной кровли.
Вальмовая конструкция не имеет вертикальных фронтонов, вместо них установлены скаты в форме треугольника. Благодаря этому визуально уменьшается объемность, правда этого нельзя сказать о стоимости всей конструкции.
Раскрой материала и монтажные работы во время перекрытия вальмовой крыши обойдутся владельцу в полтора раза дороже, чем установка обычной кровли.
С другой стороны не придется покупать обшивочный материал, для торцевой части, что сэкономит строительный бюджет.
Конструкция вальмового типа может быть простого вида и сложного. Простая форма имеет обычные геометрические расчеты.
Сложный вид требует тщательного расчета и дополнительных материалов по конструированию. Конечно, эффектнее смотрится сложные конструкции вальмовой крыши особенно с мансардой.

Вальмовая крыша фото

Стропильная система вальмовой крыши
Преимущества и недостатки
Вальмовая конструкция имеет как свои плюсы, так и минусы.
Хотя ряд достоинств значительно больше:
- Эстетическая форма кровли, позволяет визуально уменьшить объемность конструкции;
- Надежная защита от серьезных порывов ветра;
- Благодаря наличию четырех скатов, осадки в виде снега или дождя легко удаляются, тем самым продлевая долговечность конструкции;
- Минимальная деформация кровли за счет жесткой конструкции крыши;
- Вальмовая крыша позволяет равномерно распределять тепло без его утраты, например в зимний период.
Есть и недостатки у вальмового вида кровли:
- Главный минус это высокая стоимость, как основы для конструкции, так и материалов необходимых для покрытия крыши;
- Сложность конструирования, это касается и изначальных чертежей, необходимо внимательно проводить замеры, чтобы не возникло проблем во время постройки;
- Размеры чердака значительно уменьшаются, это проблема, если вы собираетесь построить еще дополнительно мансарду или обжить чердачное помещение;
- Мансардная часть крыши подвергается дополнительным атмосферным нагрузкам, что чревато попаданием, например, дождя внутрь крыши. Приходится дополнительно перекрывать мансардные окна, а это не очень удобно.
Если вас не испугали минусы вальмовой крыши, то знайте, результат превзойдет ваши ожидания. Подобная конструкция принесет радость взору и бюджету, сэкономив его в будущем.
Если есть желание сэкономить, но при этом чтобы дом выглядел эффектнее, тогда стоит рассмотреть вариант с мансардной постройкой.
Вальмовые крыши частных домов фото ниже:

Четырехскатная крыша фото

Дома с четырехскатной крышей фото одноэтажные
Сравнение четырехскатной и двускатной кровли – что лучше?
При постройке дома хозяина в первую очередь интересует стоимость. Поэтому большее предпочтение отдают двускатной форме крыши при планировании перекрытия дома и она дешевле.
Простота конструкции делает ее постройку проще даже самому владельцу, незачем нанимать дополнительных работников.
К тому же подобная форма проверена веками поэтому и популярна. Два уклона крыши упираются в стены постройки, образуя форму треугольника.
Она значительно упрощает скатывание осадков особенно снега, в отличии от односкатной. К тому же подобрать необходимый материал для перекрытия значительно проще.
ОСТОРОЖНО!
Но что касается практичности, то следует учитывать возможные порывы ветра, которые могут достигать такой силы, что срывают кровлю. Тем самым подвергая опасности не только жильцов дома, но и тех, кто может пострадать, когда сорванная кровля упадет.
В этом случае стоит обратить внимание на вальмовый вид крыши. Он значительно практичнее и безопаснее, за счет сложности и прочности конструкции.
Вальмовое перекрытие позволяет не только обезопасить постройку, но и придать зданию особенную изюминку.
Выбор в любом случае останется за хозяином, что ему будет по душе безопасность или экономия.

Двускатная крыша по американски

Четырехскатная
Устройство вальмовой крыши
Основным критерием для постройки вальмовой крыши является предварительный чертеж, который основывается на точности расчетов. Перед началом следует точно замерить длину и ширину здания.
После продумать угол наклона крыши. Он зависит от особенностей климата в вашем регионе, а также от материала, которым вы собираетесь перекрывать крышу.
ВНИМАНИЕ!
Районы с частыми сильными ветрами, и также жаркой и сухой погодой, требуют небольшого угла для будущей кровли. Если же у вас преобладают обильные снегопады, то угол наклона стоит увеличить, чтобы снегу легче было съезжать с крыши.
Вот расчеты подходящих углов для различных кровельных материалов:
- Для шифера – 21 градус;
- Для металлочерепицы – 13 градусов;
- Для мягкой черепицы – 10 градусов;
- Ондулиновая кровля – 6 градусов;
- Для профнастила – 12 градусов, при этом обязательно провести хорошую герметизацию стыков;
- Для рулонного материала, если он ложиться двумя слоями – 15 градусов, трехслойное перекрытие требует от 2-5 градусов;
- Для мембранной кровли подойдет любой угол.
Когда вы определились с углом, следует приступить к расчетам промежутка между стропильными ногами. Расстояние зависит от тяжести кровельного материала – от 60 см до 1 м. После вычисляется количество материала для перекрытия.
Приступая непосредственно к монтажу, следует придерживаться некоторых правил:
- Сначала обязательно нужно разметить все детали будущей конструкции.
- Крепить детали конструкции необходимо в определенной последовательности.
- После приступать к соединению всех деталей в единую конструкцию, с использованием металлических уголков или пластин.
- При монтаже лучше использовать цельные стропила для прочности конструкции. Если же крыши слишком длинная, следует использовать сдвоенные балки.
В качестве советов:
- Конструкция будет прочнее и долговечнее, если используются хвойные хорошо просушенные балки.
- Вы избежите неточностей при замерах, если будете использовать не рулетку для измерения, а замерную рейку.
- Все брусья для конструкции необходимо выбирать одной толщины.
- Проводите все измерения по нижнему ребру стропил.
Уделите особое внимание при расчетах и конструировании вальмовой крыши. Если вы сомневаетесь в собственных силах, то посоветуйтесь с профессионалами.

Устройство вальмовой крыши

Углы наклона

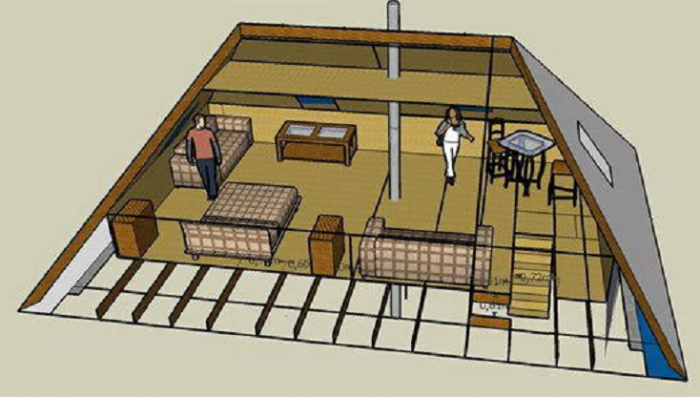

Четырехскатная крыша с мансардой – особенности
Мансарда при постройке дома является не сколько атрибутом практичности, сколько эстетики. Приятно любоваться из окон мансарды видом.
Конструирование мансарды, если вы выбрали вариант вальмовой крыши, довольно сложен. Поэтому следует внимательно провести предварительные расчеты на чертеже.
Разметку, для будущей установки вальмовой крыши, следует делать по нижней части, где расположатся полы мансарды. На торцевой стороне обозначается центр, именно там будет проходить коньковый брус.
Основным отличием в конструкции является размещение вальмовых стропил. Они не стягиваются затяжками, как это делается, например, при постройке двускатной крыши.
Поэтому нагрузка будет ложиться на коньковый брус, на него опираются диагональные и рядовые стропильные ноги.
Постройка вальмовой крыши с мансардой придаст вашему дому изыска, но потребует серьезных силовых затрат, не говоря уже о денежных.

Четырехскатная кровля с мансардой
Вальмовая крыша с нежилым чердаком – особенности
Если вы не планируете обживать чердачное помещение дома, то это упростит конструкцию крыши. Поскольку вальмовая крыша имеет пологий уклон, можно использовать короткие стропила для конструкции с меньшим сечением, что значительно сэкономит строительный бюджет.
Жилой чердак потребует пересмотра конструкции, в том числе и изменение формы крыши или значительного поднятия балочного перекрытия. Подобное решение можно применять для постройки больших коттеджных домов, где размеры конструкции позволяют оборудовать чердак под комнату.

Вальмовая кровля с чердаком
Примеры проектов домов
На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:
- В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
- С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
- Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.
Проекты одноэтажных домов с четырехскатной крышей:

Проект деревянного дома с четырехскатной крышей

Проект дома с крышей из металлочерепицы
Заключение
Если трудности вас не пугают, то можно самостоятельно заняться постройкой вальмовой крыши. Благодаря положительным моментам эта форма крыши подарит вам комфорт и удобства, а еще привлекательность.
Конструкция четырехскатной крыши — устройство и схемы (фото, видео)
Выбор вида кровли для проекта будущего сооружения очень важный этап строительства. Ошибка в этом вопросе стоит дорого: целостность образа разрушается, пропадает гармония и респектабельность. Для перекрытия своими руками частного дома большой площади архитекторы и дизайнеры часто рекомендуют четырехскатную крышу. Ее устройство удачно сочетает узнаваемый внешний вид, надежность и практичность, перед которой не устоит ни один домовладелец.
Содержание статьи
Внешний вид и конструкция
Кровля четырехскатного типа состоит из четырех пересекающихся плоскостей, скатов. Два из них, треугольной формы, называют торцевыми, они заменяют собой фронтоны. Оставшиеся два – трапециевидные, известны как фасадные. Диапазон угла наклона скатов лежит в пределах 15-60 градусов, а выбор кровельного материала ограничивает лишь воображение.
Конструкция четырехскатной крыши складывается из следующих обязательных элементов:
- Конька, расположенного на самой вершине кровли, в месте пересечения плоскостей скатов.
- Скатов, четырех поверхностей, расположенных под углом к основанию кровли и покрытых кровельным материалом.
- Свесов, частей крыши, выступающих за периметр основания, необходимых для защиты стен сооружения от попадания воды. Свесы формируют за счет удлинения стропильных ног или специальных деталей – кобылок.
- Стропильной системы, которую не видно снаружи, но она является каркасом, опорой четырехскатной кровли, формирующей ее геометрию.
- Водосточной системы, обеспечивающей отведение излишков жидкости с поверхности четырехскатной крыши. Обычно монтируют внешний водосток, состоящий из водосточного желоба, водоприемной воронки и вертикальной трубы.
- Снегозадержателей, небольших бортиков, расположенных по краям скатов, предотвращающих внезапное обрушение накопившейся после снегопада снежной массы.
Разновидности форм
Под термином «четырехскатная» скрывается несколько видов крыш, состоящих из такого количество скатов, но имеющих различное устройство:
- Четырехскатная вальмовая. Классическое прочтение, кровля с четырьмя скатами, два из которых треугольные, а два трапециевидные. Они соединяются, образуя конек, длина которого меньше, чем длина дома. Стропильная система вальмовой кровли относится к конструкциям повышенной сложности, ее тяжело и спроектировать и собрать своими руками.
- Четырехскатная полувальмовая голландская. Объективно рассуждая, этот вид можно отнести и к двухскатным, и к четырехскатным крышам. Голландская кровля состоит из двух скатов в виде трапеции и двух маленьких, треугольных, усеченных вальм. Вальмы не полностью заменяют собой фронтоны, благодаря чему возможна установка своими руками обычных вертикальных окон вместо мансардных, которые значительно дороже.
- Полувальмовая четырехскатная датская. Датская крыша состоит четырёх скатов в форме трапеций, отличающихся по размеру. Вальмы начинаются не от конька, а чуть ниже, оставляя место под треугольный фронтон. Фронтон используют для оборудования своими руками вертикального освещения или слухового окна.
- Четырехскатная мансардная. Состоит из двух треугольных вальм и двух ломанных скатов и изменяющимся углом наклона. Такое сложное устройство необходимо для того, чтобы своими руками оборудовать жилое мансардное помещения с высоким потолком.
- Шатровая четырехскатная. В отличии от вальмовой, шатровая крыша монтируется на постройки квадратной формы. Поэтому все четыре ската имеют одинаковую треугольную форму и размер. Устройство крыши шатрового типа своими руками не предусматривает наличие конька, так как скаты соединяются в одной точке, пике.
Проектирование
Четырехскатная крыша – сложная конструкция, требующая точных расчетов и составления проекта. Если раньше эти задачи были под силу разве что опытным мастерам и проектировщикам, то сейчас их решить может каждый с помощью компьютера и специального программного обеспечения. В ходе вычислений составляется схема и определяется:
- Угол наклона скатов четырехскатной крыши. На этот параметр оказывает влияние выбранный кровельный материал, значение ветровой и снеговой нагрузки. Если выполнять расчеты своими руками, можно использовать справочные таблицы с готовыми углами для различных климатических зон.
- Высоту конька четырехскатной крыши. Он зависит лишь от угла наклона скатов и желаемой высоты потолка мансардного помещения.
- Длину и сечение элементов стропильной системы. Их определяют после выяснения постоянных и временных нагрузок, которые им предстоит нести. Для этого вычисляют суммарный вес кровельного пирога, перекрытий и пола мансарды, опорных элементов. А также сверяются с данными о снеговой нагрузке.
- Число дополнительных элементов. Если длина стропил и других частей стропильной системы превышает 6 метров, то в конструкцию вводят дополнительные узлы, повышающие ее прочность и устойчивость.
Результатом процесса проектирования считается схема, отражающая реальные размеры и взаимное расположение частей четырехскатной крыши.
Стропильная система
Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В стропильную систему четырехскатной крыши входит:
- Мауэрлат. Опора, изготовленная из бруса, которая распределяет вес кровли по периметру несущих стен.
- Стойки. Вертикальные поддерживающие элементы, которые устанавливают на лежень или балки перекрытия для предотвращения прогиба стропильных ног.
- Стропильные ноги. Диагональные стропила формируют ребра вальмового ската крыши, их монтируют одной стороной к коньку, а другой к разным углам мауэрлата. Поверхность вальмы задают нарожники, закрепляемые к диагональным ногам. Рядовые стропила служат опорой для трапециевидных скатов.
- Затяжка. Горизонтально расположенная балка, стягивающая ноги стропильной пары, для предотвращения распирания стен дома.
- Подкос. Их устанавливают под углом к стропильным ногам для того, чтобы ликвидировать прогиб, а упирают подкосы в стойки или мауэрлат.
- Коньковый прогон. Брус, соединяющий верхние части стоек, он служит опорой для стропильных пар.
- Обрешетка. Основа для настила кровельного мастера. Для мягких, рулонных монтируют сплошную обрешетку, а для твердых решетчатую.
Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!
Видео-инструкция
Четырехскатная крыша + фото
Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта
Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:
- Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
- Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
- Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.
Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.
Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.
Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу
Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши
Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:
- Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;
- Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
- Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.
Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.
Четырехскатная крыша своими руками, последовательность работ
Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.
На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.
Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.
Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.
Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.
В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.
Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.
На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.
Завершающие операции
После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.
После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.
Заключение
Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.
устройство монтаж + план расчет узлов
Четырехскатная крыша при правильной ее конструкции отличается не только презентабельным внешним видом, но и повышенной прочностью, что позволяет эффективно противостоять атмосферным осадкам и сильным ветрам. В данной статье мы расскажем об устройстве стропильной системы четырехскатной крыши, разновидностях таких каркасов и опишем подробный план работ по их возведению.
Сравнительная характеристика видов каркаса: шатрового и вальмового
В категорию четырехскатных крыш входят 2 типа каркасных систем, схематически выглядящих как квадратная (шатровая конструкция) и прямоугольная (шатровая крыша) конверты. В нашей стране достаточно популярна кровля-конверт. Главная особенность четырехскатных крыш — отсутствие фронтонов. Для устройства стропильной системы четырехскатной кровли в обоих случаях используются подвесные и реечные стропила. Их способы сборки стандартны для крыш с любым количеством скатов.
Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.
Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.
Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.
Полувальмовые
Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.
Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.
Угол наклона скатов и высота крыши
Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.
Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.
Один из вариантов стропильной системы полувальмовой крыши
Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.
С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.
Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).
Стропильная система четырехскатной крыши вальмового типа
Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.
Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.
Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.
Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.
Диагональные стропила
Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.
Как спаривать стропила из досок
Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).
- Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
- При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
- При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.
Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).
Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.
Опирание накосной стропильной ноги
Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.
Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.
Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.
Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:
- Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
- Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.
При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).
Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.
Как крепить нарожники и полуноги
К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).
Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.
Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.
Как крепить нижние концы стропил
Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.
Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).
Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.
Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.
Датская полувальмовая крыша
Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.
Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.
Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).
Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:
- Крайние стропила делают сдвоенными.
- Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.
Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.
Устройство 4 скатной шатровой крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши:
собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
пошаговая инструкция, расчет на онлайн калькуляторе, каркас и стропильная система
Четырехскатная вальмовая крыша придает облику дома эффектный внешний вид, не позволяет осадкам повредить конструкцию. Однако стропильная система сложна в проектировании и монтаже. Чтобы сделать чертеж четырехскатной вальмовой крыши своими руками, необходимо изучить массу строительных справочников. Для расчета надежности системы и площади скатов понадобится более 100 формул.
Разновидности, типы и виды
Разновидности вальмовых крыш:
- Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
- Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
- Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.
Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.
Чертеж стропильной системы конструкции
Проект четырехскатной вальмовой крыши стоит начинать с эскиза фасада и схемы расположения балок каркаса на чертеже. Необходимо отметить несущие стены. На них будут опираться концы стропилин. Отложим от края стен дома расстояние 0,6 – 1 м в масштабе чертежа. Полученный контур является свесами, которые будут защищать фасады от дождя.
Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:
- Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
- Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
- Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
- Нарожники – короткие доски, опирающиеся на каркас вальм.
- Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.
Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.
Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:
- Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
- Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
- Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
- Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
- Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
- Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
- Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.
Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.
Расчет угла наклона скатов и длины стропил
Значение наклона кровли подбирается исходя из климатических условий региона строительства. Четырехскатные вальмовые крыши без мансарды под углом 15–25° целесообразно устраивать на местности с сильными ветрами. Следует принять во внимание требования производителей кровельных материалов. Для каждого вида есть допустимые минимальные углы скатов по отношению к плоскости перекрытия.
Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии. В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька.
Определить длину стропильной ноги L можно, имея значение пролета, отметку верхней точки крыши или угла наклона по двум формулам. Если известна высота конька: L=L1+L2.
Меньший угол наклона характерен большой длиной стропил.

Расчет объема мансардного помещения
Перед началом строительства мансардного этажа, следует проверить чертеж на соответствие правилам СНИП. По нормам 50 % помещения под четырехскатной вальмовой крышей должно иметь отметку потолка 2,5 м.
В полезную площадь входят части мансарды с высотой этажа не менее 2,5 м. Учитываются участки помещения с расстоянием от пола до потолка 1, 5 м при уклоне кровли 30°, 1,1 м – при 45°, 0,5 м – при 60°. Остальные площади помещения с меньшей высотой учитываются в формуле с понижающим коэффициентом 0,7.
Для определения основной части объема мансардного помещения самостоятельно, следует разбить пространство на геометрические фигуры. Формулы для вычисления можно найти в школьных учебниках. Размеры воображаемых фигур берут с чертежей плана, фасада и разрезов. Классическая четырехскатная вальмовая крыша состоит из двух пирамид со смещенным центром и одной усеченной. Объем шатровой четырехскатной крыши вычислить намного проще. Фигура, образуемая каркасом кровли, – правильная пирамида с квадратным основанием.

Вальмовая крыша
Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:
- Крепление диагональных и рядовых стропил к мауэрлату;
- Соединение концов конька с балками;
- Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
- Установка нарожников.
Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.
Конструкция
На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:
- Тип кровельного материала, следовательно, и вид обрешетки;
- Размер сечения бруса;
- Количество поддерживающих элементов в конструкции.
Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.
Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,
где Wo – ветровое давление, которое можно взять из справочника для определенной местности;
k – коэффициент, учитывающий изменение по высоте ветрового давления;
с – коэффициент аэродинамический (принимаем равным 0,8).
Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.
Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.
Расчет площади скатов вальмовой крыши
Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.
Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.
В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Выбор материала
Конструкцию крыши делают из лиственницы или сосны. Для жилых домов предпочтительно приобретать древесину первого сорта, для хозяйственных построек – второго или третьего. Нежелательно для каркаса использование бруса с сучками и трещинами. Все заготовки следует обработать антисептиками. Размеры сечений досок:
- Мауэрлат, конек, стойки, шпренгель – 100х100, 100х150, 150х150;
- Затяжки, кобылки – 50х100, 50х150;
- Обрешетка и ветровая балка – 20х100, 25х150.
Количество материала рассчитывается по формулам. Получив результаты вычислений, стоит приобретать доску с небольшим запасом. Для сплошной обрешетки используют фанеру или ОСП толщиной 12–15 мм. На нее крепят большинство видов кровельного материала: ондулин, металлочерепицу, профнастил.
В заключение
Четырехскатная вальмовая крыша потребует больших затрат сил на чертежи и возведение. Для безопасности будущей постройки желательно воспользоваться услугами профессиональных проектировщиков. Альтернативой самостоятельных расчетов прочности конструкций являются специальные онлайн-калькуляторы для вальмовых крыш. Для вычислений в них достаточно ввести исходные данные своего объекта.
ПЛАНЫ HIP ROOF HOUSE
Планы четырехскатных крыш — одна из самых популярных крыш во всем мире, если не самая популярная.
Планы домов с шатровой крышей бывают разных дизайнов и стилей, и их основная цель — добавить реальные архитектурные линии в дизайн дома, обеспечивая при этом удивительную защиту от элементов для таких частей, как окна, двери и стены, когда он обрамлен щедрым навесом.
Планы вальмовой крыши также бывают разных типов — от планов гаражей с шатровой крышей до планов навесов с шатровой крышей и даже планов домов ранчо с шатровой крышей.
Они в основном добавляют к структурной целостности дома и придают особую форму, связывая углы и стены в одну гармоничную структуру.
Планы домов с вальмовой крышей имеют стили, состоящие из четырех сторон, каждая из которых наклонена к одной из четырех стен, и обычно не очень крутые.
Вот почему квадратная шатровая крыша широко известна как пирамида, поскольку ее форма одинакова со всех сторон крыши.
ПРЕИМУЩЕСТВА ПЛАНА ШАТРОННОЙ КРЫШИ
К преимуществам четырехскатной крыши можно отнести то, что ее отслаивание никогда не является проблемой даже во время сильных ветров и ураганов.
Будучи в таких ситуациях лучшим выбором, чем сарай с двускатной крышей, дома с шатровой крышей отлично выдерживают тяжелые погодные условия.
Фактически, в штате Флорида страховые компании от урагана даже обязаны предлагать скидки клиентам, которые используют планы домов с шатровой крышей в больших зданиях как часть своего строительства.
Помимо того факта, что строительство навеса всегда сложнее при использовании шатровой крыши, чем при двускатной крыше, возведение стен — всегда более простой процесс, в конструкции которого не участвуют фронтоны.
Таким образом, навес может иметь карниз по всему периметру крыши, что фактически является защитой от ее элементов. Однако, думая о хранении в плане дома с шатровой крышей, вы всегда должны учитывать более подходящий стиль навеса, чтобы увеличить объем хранилища.

РАСЧЕТ ПЛОЩАДИ ПЛАНА КРЫШЕВОГО ДОМА
Если вы рассчитываете количество черепицы, задействованной для определенной площади крыши, будьте осторожны.
Строительство — это процесс, требующий точности, особенно с учетом того факта, что в настоящее время черепица стоит дорого и обычно покупается в связках.
Когда требуется определенное количество черепицы, это обычно означает количество пучков внутри крыши.
И если вы хотите определить количество пачек, вы можете рассчитывать на постоянное количество битумной черепицы на пачку, которое, согласно стандартным торговым площадкам, всегда насчитывает до 32 штук.
Зная, что любой план дома с вальмовой крышей имеет две трапециевидные и две треугольные грани, следует начать расчет с вычисления площади трапециевидных граней и определения размеров основания и конька.
Полученную сумму нужно умножить на длину стропила, и полученный результат будет точно соответствовать площади двух трапециевидных поверхностей крыши.
Затем в игру вступает площадь бедер, которую совсем непросто вычислить. Однако вам следует измерить размеры основания бедра или проверить его на плане вашего верхнего этажа.
После того, как вы узнаете размеры, вы должны умножить их на длину стропила, чтобы вы могли рассчитать общую площадь.
Зная, что площадь черепицы составляет 1 квадратный фут, это означает, что количество необходимой черепицы аналогично общей площади крыши, которая, например, для 100 штук составляет площадь 100 квадратных футов.
Последний шаг после того, как вы это сделаете, — разделите количество частей на 32 и получите общее количество связок, которые вам нужно будет экипировать.

СТРОИТЕЛЬСТВО ПЛАНА ДОМА ВИНТОВОЙ КРЫШИ — ПРОСТОЙ ШАГ
- После того, как вы рассчитали размеры вашей коньковой доски, вы должны вычесть ширину вашего здания из его длины.
- Основные общие стропила должны быть обрезаны и соответствовать типичной двускатной крыше. Их длину следует рассчитывать, исходя из угла наклона крыши и ширины вашего здания. Вы можете попробовать измерить размер сиденья, а затем вычесть половину ширины коньковой доски.
- Теперь нужно прибить обычное стропило к вашим коньковым доскам с одной стороны с каждого конца, приподнимая конек и продвигаясь к противоположной стороне, затем копируя исходные два на каждом шаге.
- Затем следует зафиксировать гребень прямо на месте, и лучше всего это сделать, установив оставшуюся часть рейтеров в центре гребня — убедившись, что он прямой.
- Длину бедренного стропила следует рассчитать, идя прямо от угла здания до конька под углом 45 градусов. Для этого шага вы должны взглянуть на диаграмму на рамке квадрата и получить быстрый справочник.
- Вам понадобится веревка, чтобы выровнять по центру бедра стропила. Прикрепив конец веревки там, где бедро соединяется с гребнем, а другой конец — чуть выше места, где то же бедро встречается со стеной, вы будете уверены, что при установке стропил вы получите прямое бедро.
- В конце концов, следует использовать подходящий стропильный стол, чтобы вычислить приблизительную длину стропил домкрата. После того, как они будут установлены на макеты, вы должны закончить процесс, проверив шнур на бедре, прибивая стропила прямо на свои места.
Наконец, всегда требуется регулировка давления. Изгиб и перекос — распространенные проблемы по сторонам плана дома с шатровой крышей, и важно знать, что эти корректировки необходимо повторять — пока каждый угол здания не станет гладким и не будет готов к сезону.
.
